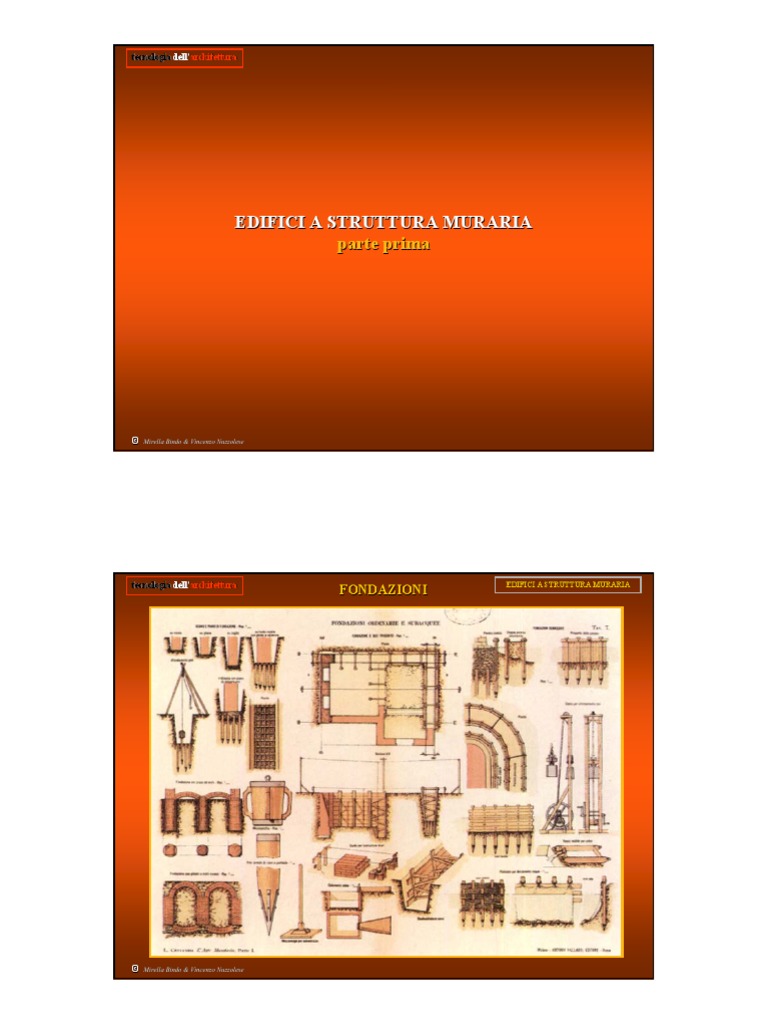

tecnologia dell dellarchitettura
EDIFICI A STRUTTURA MURARIA
EDIFICI A STRUTTURA MURARIA parte prima
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
FONDAZIONI
EDIFICI A STRUTTURA MURARIA
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
FONDAZIONI A POZZO
EDIFICI A STRUTTURA MURARIA
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
FONDAZIONE A POZZO
EDIFICI A STRUTTURA MURARIA
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
GETTO FONDAZIONE A PLATEA
EDIFICI A STRUTTURA MURARIA
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
SCAVO
EDIFICI A STRUTTURA MURARIA
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
FONDAZIONI SU PALI IN LEGNO
EDIFICI A STRUTTURA MURARIA
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
STRUTTURE DI SOTTERRANEO
EDIFICI A STRUTTURA MURARIA
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURE IN SOTTERRANEO
EDIFICI A STRUTTURA MURARIA
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
FINESTRE SOTTERRANEI
EDIFICI A STRUTTURA MURARIA
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
DRENAGGIO E INTERCAPEDINE
EDIFICI A STRUTTURA MURARIA
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURE in pietra
EDIFICI A STRUTTURA MURARIA
MURATURA A SECCO Materiali base: Pietrame informe, frantumi di pietrame
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURE in pietra
EDIFICI A STRUTTURA MURARIA
MURATURA A SECCO CON RICORSI DI MALTA Materiali base: Pietrame informe, frantumi di pietrame, malta di calce, pietre minute
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURE in pietra
EDIFICI A STRUTTURA MURARIA
MURATURA DI PIETRAME INFORME E MALTA Materiali base: Pietrame informe, frantumi di pietrame e laterizi, laterizi, malta di calce e ghiaia
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURE in pietra
EDIFICI A STRUTTURA MURARIA
MURATURA CON BLOCCHI ROZZAMENTE SQUADRATI E MALTA Materiali base: Blocchi di pietra squadrati, malta di calce, pietrame pietrame minuto
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURE in pietra
EDIFICI A STRUTTURA MURARIA
MURATURA LISTATA Materiali base: Blocchi di pietra squadrati, mattoni in laterizio, laterizio, malta di calce
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURE in pietra
EDIFICI A STRUTTURA MURARIA
MURATURA A SACCO Materiali base: Blocchi di pietra squadrati, frantumi di pietra e laterizi, malta di calce
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURE in pietra
EDIFICI A STRUTTURA MURARIA
opera poligonale
opera cementizia
opus mixtum con ammorsature in laterizio
opus reticolatum
opus incertum
opus testaceum
apparecchiature di epoca romana
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
LA MALTA
EDIFICI A STRUTTURA MURARIA
muratura senza malta concentrazione delle tensioni nei punti di contatto
muratura con malta riduzione delle tensioni ripartizione su tutta la superficie di contatto
cfr. cfr. TESTO UNICO - art 11.9 - pag. pag. 400 e D.M. murature 1987
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
LA MALTA e I FILARI
EDIFICI A STRUTTURA MURARIA
lo spessore della malta non dovrebbe superare 1 cm
disallineamenti anche di solo 1 cm su una lunghezza di 20 mt possono essere considerati difetti gravi gravi di costruzione
(normativa tedesca - cantieri Postdammer Platz, Platz, Berlino)
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
LE STILATURE
EDIFICI A STRUTTURA MURARIA
forme differenziate di stilatura dei giunti
- motivazioni formali - motivazioni prestazionali prestazionali (ritenzione d dacqua)
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
LAPPARECCHIO MURARIO
EDIFICI A STRUTTURA MURARIA
diffusione del carico in una muratura a giunti allineati
diffusione del carico in una muratura a giunti sfalsati
il concatenamento longitudinale e trasversale conferisce monoliticit monoliticit e maggiore resistenza alla muratura (instabilit (instabilit per carico di punta punta)
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
IL NOCCIOLO D DINERZIA
EDIFICI A STRUTTURA MURARIA
diagrammi delle tensioni in una sezione rettangolare in funzione della posizione del centro di pressione
posizione baricentrica
posizione non baricentrica ma interna al nocciolo
posizione ad un estremo del nocciolo
posizione esterna al nocciolo
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA in pietra
EDIFICI A STRUTTURA MURARIA
il concio squadrato squadrato
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA in pietra
EDIFICI A STRUTTURA MURARIA
di fascia o di lista
di punta, di testa o di chiave
concatenamento d dangolo
di fascia in un filare e di punta nel filare successivo
di fascia e di punta in ciascun filare
disposizione dei conci
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
LATERIZI
EDIFICI A STRUTTURA MURARIA
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA in laterizi
EDIFICI A STRUTTURA MURARIA
il mattone UNI 1606 dimensioni e componibilit componibilit
sottomisure del mattone UNI
il MATTONE UNI
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA in laterizi
EDIFICI A STRUTTURA MURARIA
di coltello o di costa o di quarto
di punta o di testa o di chiave
corsi o filari successivi separati da letto letto di malta (spessore della malta <= 1 cm)
di fascia o di lista disposizioni dei mattoni (giaciture)
il MATTONE UNI
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA in laterizi
EDIFICI A STRUTTURA MURARIA
disposizione dei filari successivi per conferire monoliticit monoliticit alla muratura (sfalsamento dei giunti e concatenamento trasversale)
muratura a 2 teste
Mirella Bindo & Vincenzo Nuzzolese
(spessore cm 25)
tecnologia dell dellarchitettura
MURATURA in laterizi
EDIFICI A STRUTTURA MURARIA
tutti i filari con disposizione di chiave o di punta
disposizione a blocco blocco o inglese inglese filari di testa alternati a filari di lista
disposizione a croce croce variante di quella a blocco con sfalsamento dei filari di lista
muratura a 2 teste
Mirella Bindo & Vincenzo Nuzzolese
(spessore cm 25)
tecnologia dell dellarchitettura
MURATURA in laterizi
EDIFICI A STRUTTURA MURARIA
disposizione fiamminga fiamminga filari di testa e filari di mattoni alternati di testa e di lista
disposizione gotica classica classica o a coltrina coltrina in ogni filare si alternano mattoni di testa e di lista
variante gotica gotica due mattoni consecutivi di lista e uno di testa
muratura a 2 teste
Mirella Bindo & Vincenzo Nuzzolese
(spessore cm 25)
tecnologia dell dellarchitettura
MURATURA in laterizi
EDIFICI A STRUTTURA MURARIA
filari dispari
filari pari
prospetto
muratura a 3 teste
(spessore cm 38)
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA in laterizi
EDIFICI A STRUTTURA MURARIA
filari dispari
filari pari
disposizione a blocco blocco
disposizione a cortina cortina
muratura a 4 teste
(spessore cm 51)
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA in laterizi
EDIFICI A STRUTTURA MURARIA
tessiture murarie differenziate
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA in laterizi
EDIFICI A STRUTTURA MURARIA
raccordi d dangolo e di testata
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA armata
EDIFICI A STRUTTURA MURARIA
ad armatura concentrata
ad armatura diffusa orizz e vert. vert.
ad armatura concentrata in tasche tasche
ad armatura diffusa orizz. orizz.
ad armatura diffusa orizz a cordoli.
ad armatura diffusa in tasche tasche
ad armatura diffusa vert. vert.
Mirella Bindo & Vincenzo Nuzzolese
ad armatura in getto in muratura cava
muratura confinata o intelaiata intelaiata
tecnologia dell dellarchitettura
MURATURA armata
EDIFICI A STRUTTURA MURARIA
muratura precompressa
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA armata
EDIFICI A STRUTTURA MURARIA
esempio
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA armata
EDIFICI A STRUTTURA MURARIA
filmato ISOTEX
esempio
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA aperture
EDIFICI A STRUTTURA MURARIA
falso arco
arco
piattabanda
architrave
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA architravi
EDIFICI A STRUTTURA MURARIA
architrave in c.a.
architrave in muratura armata trave in muratura precompressa
travetto in laterolatero-cemento architrave in c.a. (armatura) architrave in c.a. con veletta
Mirella Bindo & Vincenzo Nuzzolese
architrave in laterizio con armatura
tecnologia dell dellarchitettura
ARCHITRAVI in metallo
EDIFICI A STRUTTURA MURARIA
architrave metallico doppio con isolante interposto
architrave metallico rivestito
architrave in acciaio e calcestruzzo
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA architravi
EDIFICI A STRUTTURA MURARIA
architrave in legno
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA piattabande in pietra
EDIFICI A STRUTTURA MURARIA
inserimento con e senza raccordo con i conci della muratura
piattabanda in conci trapezi interconnessi in marmo bianco di Carrara e in marmo verde di Prato (Duomo di Prato - sec. XII)
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA piattabande in laterizi
EDIFICI A STRUTTURA MURARIA
soluzione all allitaliana italiana
soluzione alla francese francese
piattabanda all allitaliana di epoca medioevale (casa in Urbino)
Mirella Bindo & Vincenzo Nuzzolese
piattabanda alla francese
tecnologia dell dellarchitettura
MURATURA piattabande in laterizi
EDIFICI A STRUTTURA MURARIA
inclinazione dei conci e configurazioni differenziate
piattabanda con arco di scarico o sordino sordino
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA archi
EDIFICI A STRUTTURA MURARIA
nomenclatura
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA archi
EDIFICI A STRUTTURA MURARIA
geometrie
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
ARCHI
EDIFICI A STRUTTURA MURARIA
costruzione geometrica
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA archi
EDIFICI A STRUTTURA MURARIA
centine
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA archi
EDIFICI A STRUTTURA MURARIA
posizionamento della centina
posizionamento mattoni delle imposte
completamento dell dellarco e rimozione della centina a presa della malta avvenuta
costruzione
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA archi
EDIFICI A STRUTTURA MURARIA
arco a tutto sesto
arco a sesto ribassato
arco a tutto sesto a spessore variabile
arco a sesto ribassato a spessore variabile
conformazione dei conci per allineamento ai corsi della muratura
in pietra
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA archi
- disposizione radiale radiale - a due anelli concentrici - ad elementi cuneiformi
EDIFICI A STRUTTURA MURARIA
arco ellittico a due teste arco a quattro teste (due archi concentrici sovrapposti) arco a tutto sesto a due teste
arco a sesto ribassato a quattro teste
in mattoni
Mirella Bindo & Vincenzo Nuzzolese
inserimento di elementi di raccordo in pietra
tecnologia dell dellarchitettura
MURATURA archi
EDIFICI A STRUTTURA MURARIA
geometria e variazione della spinta
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA archi
EDIFICI A STRUTTURA MURARIA
diffusione diffusione del carico all allinterno di un arco
ogno concio dell dellarco deve essere sollecitato solo a compressione: la risultante deve cadere entro il terzo medio
risultanti successive dei vari conci di un arco e relativa curva delle pressioni
Mirella Bindo & Vincenzo Nuzzolese
statica
adottando una una sezione variabile variabile si pu riportare la risultante all allinterno del terzo medio
tecnologia dell dellarchitettura
MURATURA archi
EDIFICI A STRUTTURA MURARIA
meccanismo di collasso di un arco a conci rigidi secondo il RONDELET
(1743 - 1829) (Trattato teorico e pratico dell dellarte del costruire -- 18021802-1817)
meccanismo di collasso di un arco
cedimento
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA archi
EDIFICI A STRUTTURA MURARIA
Mirella Bindo & Vincenzo Nuzzolese
verifica di stabilit stabilit - metodo del Mry
tecnologia dell dellarchitettura
MURATURA archi
EDIFICI A STRUTTURA MURARIA
andamento della curva delle pressioni affinch affinch sia assicurata la stabilit stabilit dell dellarco in muratura (sempre interna al nocciolo d dinerzia delle sezioni) (sezioni tutte compresse compresse)
verifica di stabilit stabilit
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
MURATURA archi
EDIFICI A STRUTTURA MURARIA
stabilizzazione mediante aumento del peso del piedritto (adozione di materiale di maggiore peso specifico)
stabilizzazione mediante aumento delle dimensioni del piedritto (e quindi del peso)
stabilizzazione mediante sovrapposizione di masse
Mirella Bindo & Vincenzo Nuzzolese
contrasto delle spinte orizzontali
tecnologia dell dellarchitettura
MURATURA archi
EDIFICI A STRUTTURA MURARIA
riduzione della spinta archi contrapposti di luce diversa
annullamento della spinta archi contrapposti di luce uguale
arco a spinta eliminata mediante catena
arco a spinta contrastata
Mirella Bindo & Vincenzo Nuzzolese
contrasto delle spinte orizzontali
tecnologia dell dellarchitettura
MURATURA archi
EDIFICI A STRUTTURA MURARIA
contrasto delle spinte mediante resistenze passive passive
Mirella Bindo & Vincenzo Nuzzolese
contrasto delle spinte mediante resistenze attive attive
contrasto delle spinte orizzontali
tecnologia dell dellarchitettura
TAVOLATI E MURI
EDIFICI A STRUTTURA MURARIA
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
POSA PIETRE DECORATIVE
EDIFICI A STRUTTURA MURARIA
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
FINESTRE
EDIFICI A STRUTTURA MURARIA
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
FINESTRE - PIETRE DECORATIVE
EDIFICI A STRUTTURA MURARIA
Mirella Bindo & Vincenzo Nuzzolese
tecnologia dell dellarchitettura
EDIFICI A STRUTTURA MURARIA
FINE
parte prima
Mirella Bindo & Vincenzo Nuzzolese
