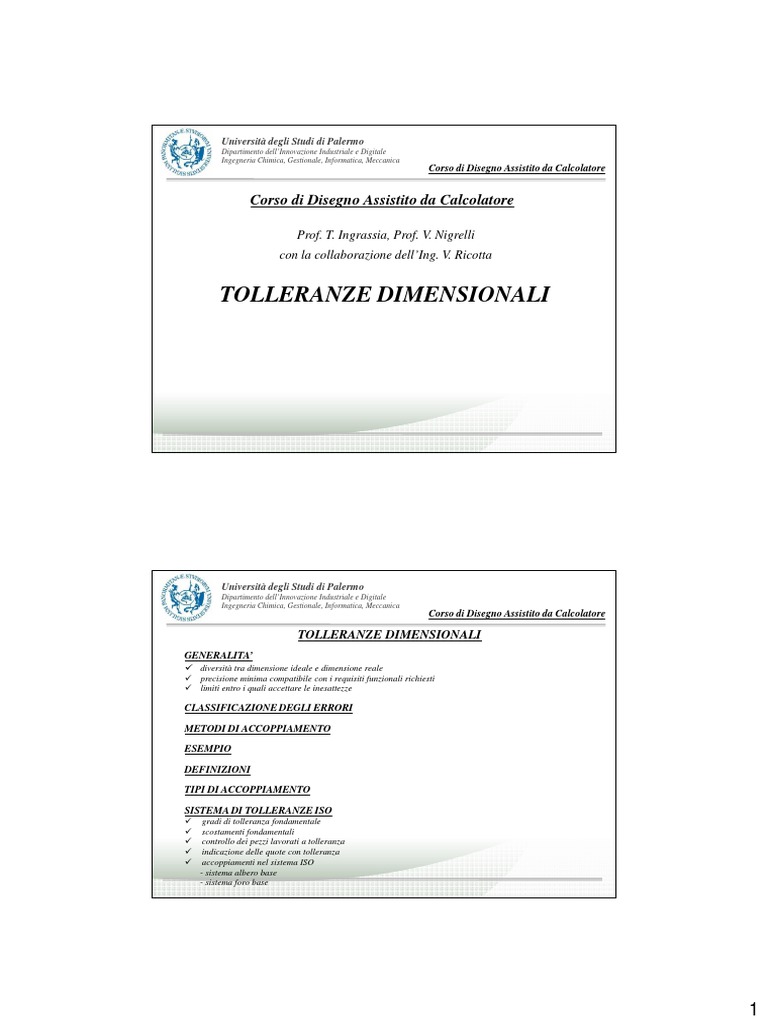

Tolleranze Dimensionali: Corso Di Disegno Assistito Da Calcolatore

Università degli Studi di Palermo
Dipartimento dell’Innovazione Industriale e Digitale

Ingegneria Chimica, Gestionale, Informatica, Meccanica
Corso di Disegno Assistito da Calcolatore
Prof. T. Ingrassia, Prof. V. Nigrelli

con la collaborazione dell’Ing. V. Ricotta
TOLLERANZE DIMENSIONALI

TOLLERANZE DIMENSIONALI
GENERALITA’
diversità tra dimensione ideale e dimensione reale
precisione minima compatibile con i requisiti funzionali richiesti
limiti entro i quali accettare le inesattezze
CLASSIFICAZIONE DEGLI ERRORI
METODI DI ACCOPPIAMENTO
ESEMPIO
DEFINIZIONI
TIPI DI ACCOPPIAMENTO
SISTEMA DI TOLLERANZE ISO

gradi di tolleranza fondamentale
scostamenti fondamentali
controllo dei pezzi lavorati a tolleranza
indicazione delle quote con tolleranza
accoppiamenti nel sistema ISO
- sistema albero base
- sistema foro base
1
CLASSIFICAZIONE
ERRORI DI REALIZZAZIONE DEI PEZZI
DEGLI ERRORI
ERRORI DIMENSIONALI ERRORI GEOMETRICI

Deviazioni delle dimensioni Deviazioni delle superfici reali
reali da quelle nominali da quelle nominali
ERRORI ERRORI
MICROGEOMETRICI MACROGEOMETRICI
TOLLERANZE TOLLERANZE
RUGOSITA’
DIMENSIONALI GEOMETRICHE

METODI FONDAMENTALI DI ACCOPPIAMENTO
AGGIUSTAGGIO
INTERCAMBIABILITA’ LAVORAZIONI A TOLLERANZA
produzioni in tempi e luoghi diversi
rapido montaggio senza ritocchi dei complessivi
manutenzione rapida ed economica dei complessivi
impiego di macchine utensili di elevata produzione specifica o minore

frequenza di variazione del software
2
Dimensione nominale
Dimensione effettiva
Dimensione limite (massima e minima)
Dimensione nella condizione di massimo

materiale
Dimensione nella condizione di minimo

materiale
Linea dello zero

Scostamento superiore
Scostamento inferiore
Tolleranza
3

4
ESEMPIO
Accoppiamento perno – cuscinetto con diametro nominale di 25 mm produzioni in
tempi e luoghi diversi
Dimensioni limite:
- Albero: diametro massimo = dmax= 25 mm
diametro minimo = dmin= 24,970 mm
- Foro: diametro massimo = Dmax= 25,100 mm

diametro minimo = Dmin= 25,050 mm
Gli alberi si accoppieranno sempre con le loro sedi e saranno sempre mobili con un grado di
mobilità diversa.
Il perno di diametro minimo avrà nel foro di diametro massimo il gioco massimo:
gmax = Dmax – dmin = 25,100 – 24,970 = 0,130 mm = 130 µm
Il perno di diametro massimo avrà nel foro di diametro minimo il gioco minimo:
gmin = Dmin – dmax = 25,050 – 25,000 = 0,050 mm = 50 µm

5

SISTEMA DI TOLLERANZE ISO
GRADI DI TOLLERANZA NORMALIZZATI (20 O 18)

IT01, IT0, IT1, …, IT18
SCOSTAMENTI FONDAMENTALI (2+)

da A a ZC o da a a zc
GRUPPI DI DIMENSIONI
UNITA’ DI TOLLERANZA (per dimensioni fino a 500 mm e per gradi di

tolleranza normalizzati da IT5 a IT18):
6

7
Le tolleranze corrispondenti ai gradi IT2, IT3, IT4 sono ripartite

approssimativamente in progressione geometrica tra i valori IT1 e IT5:
Per dimensioni sopra 500 mm e fino a 3150 mm si hanno 18 gradi (IT1 ÷ IT18),
l’espressione dell’unità di tolleranza è:

8
POSIZIONI DEGLI SCOSTAMENTI FONDAMENTALI

9
SISTEMI DI ACCOPPIAMENTI FORO BASE ED ALBERO BASE
Il sistema di accoppiamenti foro base è un insieme sistematico di accoppiamenti nel

quale i diversi giochi e le diverse interferenze sono ottenuti combinando alberi
aventi differenze zone di tolleranza con un foro base

SISTEMI DI ACCOPPIAMENTI FORO BASE ED ALBERO BASE
Il sistema di accoppiamenti albero base è un insieme sistematico di accoppiamenti

nel quale i diversi giochi e le diverse interferenze sono ottenuti combinando fori
aventi differenze zone di tolleranza con un albero base
10

CONTROLLO DEI PEZZI LAVORATI A TOLLERANZA
11
CRITERI GENERALI DI INDICAZIONE DELLE TOLLERANZE
Le cifre delle tolleranze devono essere di altezza minore di quelle delle quote.
Le tolleranze, come le quote, devono essere scritte secondo uno dei due criteri.
CRITERIO A
I valori devono essere scritti parallelamente alle linee di misura, al di sopra di esse
e leggermente spaziate da esse. I valori stessi devono essere leggibili dal lati
inferiore o dal lato destro del disegno.

CRITERI GENERALI DI INDICAZIONE DELLE TOLLERANZE

CRITERIO B
I valori devono poter essere letti dal lato inferiore del disegno. Le linee di misura
non orizzontali sono interrotte nella zona centrale per l’inserimento dei valori.
12
INDICAZIONE DELLE TOLLERANZE SUI PRODOTTI SONGOLI
TOLLERANZE SU QUOTE LINEARI

- INDICAZIONE MEDIANTE IL SIMBOLO DELLA ZONA DI TOLLERANZA
Gli elementi della quota devono essere scritti nell’ordine seguente:

- dimensione nominale
- simbolo della zona di tolleranza ISO costituito nell’ordina da:
- lettera relativa alla posizione
- numero relativo alla qualità


- INDICAZIONE MEDIANTE GLI SCOSTAMENTI LIMITE

- valore degli scostamenti limite
I criteri di scrittura degli scostamenti limite sono i seguenti
- i valori degli scostamenti limite devono essere scritti l’uno sopra l’altro
- lo scostamento superiore deve essere scritto sopra lo scostamento inferiore,
sia per alberi sia per fori
13
- se la tolleranza è disposta simmetricamente rispetto alla dimensione nominale,

il valore assoluto di ciascuno dei due scostamenti deve essere scritto una sola
volta, preceduto dal segno ±
- Gli scostamenti devono essere di regola nella stessa unità della dimensione
nominale: qualora venga usata un’unità di misura diversa questa deve essere
scritta di seguito al valore degli scostamenti oppure, se essa è la stessa per tutti
i valori di scostamento del disegno, in una nota generale nel riquadro delle
iscrizioni.
Nel primo caso è necessario indicare l’unità di misura anche dopo la dimensione
nominale.

- i valori degli scostamenti si devono esprimere con lo stesso numero di cifre

decimali
- se uno degli scostamenti è nullo, deve essere indicato con 0
14
- INDICAZIONE MEDIANTE IL SIMBOLO DELLA ZONA DI TOLLERANZA ISO E

DEGLI SCOSTAMENTI LIMITE

- simbolo della zona di tolleranza ISO
- scostamenti limite

- INDICAZIONE MEDIANTE LE DIMENSIONI LIMITE
La tolleranza può essere indicata anche mediante le dimensioni limite
Se la dimensione effettiva è limitata in un solo senso, l’indicazione del valore

corrispondente deve essere seguito dall’abbreviazione “min” o “max”
15
TOLLERANZE SULLE QUOTE ANGOLARI

- INDICAZIONE MEDIANTE GLI SCOSTAMENTI LIMITE
Le indicazioni sono del tutto analoghe a quelle sulle quote lineari

- INDICAZIONE MEDIANTE LE DIMENSIONI LIMITE
Le indicazioni sono del tutto analoghe a quelle sulle quote lineari
16
INDICAZIONE DELLE TOLLERANZE NEGLI ACCOPPIAMENTI

Le regole sono del tutto analoghe a quelle sui prodotti singoli, con in più le avvertenze
seguenti:
- è necessario evidenziare inequivocabilmente quale indicazione si riferisce all’albero
e quale al foro
- l’indicazione relativa al foro precede sempre quella relativa all’albero
Esempi di indicazioni

17
TOLLERANZE SU QUOTE ANGOLARI

Valgono i criteri generali riportati per le quote lineari
18
