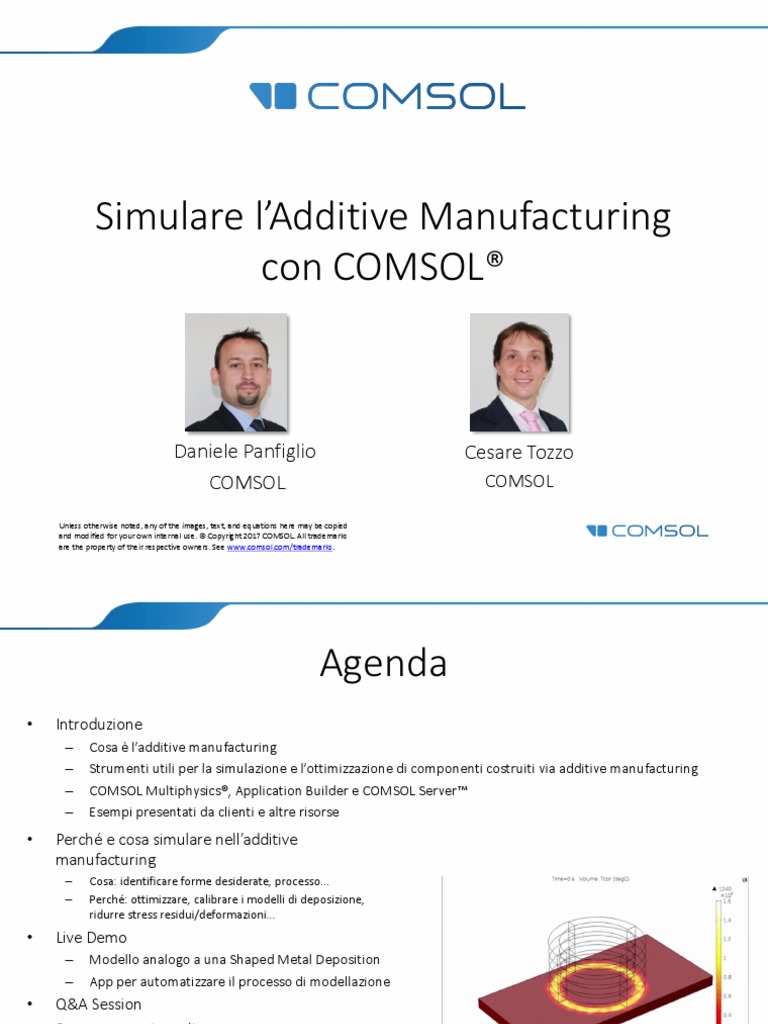

Simulare l’Additive Manufacturing

con COMSOL®

Daniele Panfiglio Cesare Tozzo

COMSOL COMSOL

Unless otherwise noted, any of the images, text, and equations here may be copied
and modified for your own internal use. © Copyright 2017 COMSOL. All trademarks
are the property of their respective owners. See www.comsol.com/trademarks.
 Agenda
• Introduzione
– Cosa è l’additive manufacturing
– Strumenti utili per la simulazione e l’ottimizzazione di componenti costruiti via additive manufacturing
– COMSOL Multiphysics®, Application Builder e COMSOL Server™
– Esempi presentati da clienti e altre risorse
• Perché e cosa simulare nell’additive
manufacturing
– Cosa: identificare forme desiderate, processo…
– Perché: ottimizzare, calibrare i modelli di deposizione,
ridurre stress residui/deformazioni…
• Live Demo
– Modello analogo a una Shaped Metal Deposition
– App per automatizzare il processo di modellazione
• Q&A Session
• Per conoscerci meglio:
– Corsi di formazione
– Webinar
– Contatti
 Cosa è l’additive manufacturing
• Un insieme di diverse tecnologie (tanti acronimi, talvolta non
univoci o che fanno riferimento a processi fisici simili, ma
tecnologie di lavorazione differenti FDM, SLA, SLM, SLS, EBM…)

• Permette di ottenere geometrie difficilmente realizzabili in altro

modo (talvolta senza assemblare diverse parti o riducendo il
peso se interessa solo lo strato esterno dell’oggetto)

• Altri pro: costi e tempi limitati per prototipi e una certa libertà
nella scelta dei materiali (es. materiali duri o fragili)
• Controindicazioni: alte rugosità, imperfezioni geometriche,
talvolta caratteristiche di bulk differenti Residual stress in model of shaped metal
deposition (SMD). Image © Manufacturing
Technology Centre (MTC).

• Due metodologie comuni per la stampa di manufatti soprattutto

metallici di cui parleremo oggi
• Powder based
• Shaped metal deposition
 Perché e cosa simulare nell’additive
manufacturing
• Trovare la forma ideale che non
può essere stampata se non con
strumenti di additive
manufacturing

• Simulare il processo per:

– Capire i fenomeni in gioco
identificando aree critiche
– Ridurre stress residui
– Avere una geometria finale www.comsol.it/blogs/
vicina all’obiettivo
 Powder based deposition
Additive Layer Manufacturing basato
su polveri:

• i componenti sono costruiti

fondendo localmente della polvere
• accurato
• zona interessata dal riscaldamento
contenuta

event.webcasts.com/starthere.jsp?ei=1149831&tp_key=febb899d32
Shaped Metal Deposition
• La forma desiderata è ottenuta
saldando un filo metallico su di un
substrato

• Tassi di deposizione più elevati

• Possibilità di utilizzare materiali

differenti

• Zona interessata dal riscaldamento

estesa

www.comsol.it/blogs/the-mtc-builds-a-simulation-app-to-optimize-3d-printing/
 Modellare la Shaped Metal Deposition
Trasferimento di
Il processo è molto complesso e a esso Calore
partecipano molti fenomeni quali:
• cicli termici complessi
• cambiamenti di fase ed evoluzioni delle Identificazione Cambiamento
microstrutture forma ideale geometrico
• distorsioni e stress residui
La modellazione numerica può essere utile: Meccanica
• A uno stadio preliminare strutturale
• Test virtuale
• Ottimizzazione
• Prima della costruzione e durante il processo di riprogettazione che spesso necessita di iterazioni
successive
• Durante la produzione
• Le stampanti 3D necessitano di metodi numerici avanzati per trovare percorsi e ottimizzare il processo
• COMSOL trova comune impiego nelle progettazioni preliminari e nella riprogettazione
COMSOL Multiphysics®
Product Suite – COMSOL® 5.3

www.comsol.it/release/5.3
 Ambiente di lavoro unico per tutte le fisiche
COMSOL Desktop™
Semplice utilizzo,
totale controllo delle
impostazioni su tutto
il processo di
modellazione

Model Builder
Accesso immediato
ad ogni settaggio del
modello
• CAD/Geometria
• Materiali
• Fisiche
• Mesh Grafica
• Solutori Rapida interfaccia grafica, visualizzazione
• Risultati ottima e grafici multipli
 Application Builder

Application Builder
Fornisce tutti gli
strumenti necessari
per costruire ed
eseguire le app:
• Form Editor
• Method Editor

App
Qualsiasi simulazione COMSOL può essere
convertita in una app con una propria
interfaccia grafica grazie agli strumenti
contenuti nell’Application Builder
 Gestire ed eseguire App

COMSOL Server™
Motore per
l’esecuzione delle
app COMSOL e
l’hub per gestirne
l’accesso, la
condivisione e
l’utilizzo

App
Le app possono essere eseguite tramite
COMSOL® Client for Windows® e i
principali browser web
Microsoft and Windows are either registered trademarks or trademarks
of Microsoft Corporation in the United States and/or other countries.
 Ottimizzazione Topologica e ALM

Original design Topology optimization in COMSOL STL file to metal printer

The part was printed by Exmet The printed parts The optimized shape is clearly visible
(www.exmet.se)
 Topology Optimization Leads to Better Cooling
• Aluminum cold plates are mounted in cars to combat heat problems, requiring
optimal cooling channel topology for minimized plate size
• Performed CFD and Heat Transfer analyses in conjunction with LiveLink™ for
SOLIDWORKS® to create a prototype using optimized topology
• COMSOL News 2012: Eric Dede, Toyota Research Institute, MI, USA

Aluminum cold plate without Aluminum cold plate with hierarchical Modeled aluminum cold plate with
hierarchical microchannel topology. microchannel topology. hierarchical microchannel topology.

Extract from COMSOL News 2012. © 2012 COMSOL. All rights reserved.
SOLIDWORKS is a registered trademark of Dassault Systèmes SolidWorks Corporation or its parent, affiliates, or subsidiaries.
 Ottimizzazione topologica
in tutte le fisiche
• Circuito magnetico • Fluidodinamica • Acustica • …

www.comsol.it/model/43511 www.comsol.it/model/14513 www.comsol.it/model/4353

 Optimizing 3D Printing Techniques
with Simulation Apps
• The simulation of shaped metal deposition (SMD) requires a time-dependent,
coupled thermomechanical analysis.
• Engineers at MTC built an app with COMSOL Multiphysics and its Application
Builder that allows users to experiment with geometry, material, heat and
deposition paths to determine if SMD processes will result in the proper form.
• COMSOL News 2015: Borja Lazaro Toralles, Manufacturing Technology Centre
(MTC), Coventry, UK

During manufacturing, thermal cycling has the potential to

induce thermal stresses. Top: Simulation of the SMD part. A simulation app allows the user to change variables
Middle: After one deposited layer, no noticeable deformation. such as geometry, material, heat source, and deposition
Bottom: After six deposited layers, deformation is visible. path to check the form that will be produced.

Extract from COMSOL News 2015

© 2015 COMSOL. All rights reserved.
 Modellazione del processo
di deposizione
Heat Transfer:
• gestione delle sorgenti termiche e dello scambio con l’esterno
• cambiamento di fase con conseguente cambiamento delle proprietà termiche dei
materiali
• libertà di gestione dell’interfaccia tra gli strati di materiale: continuità, contatto termico,
ecc

Meccanica strutturale:
• gestione dei constraint e dei legami costitutivi
• caratteristiche dipendenti dalla temperatura
• thermal stress dovuto a temperature note o calcolate

Cambiamento di forma\aggiunta di materiale :

• Deformed geometry
• Equazioni proprie per controllare l’attivazione del nuovo materiale depositato
 Trasferimento termico in breve
• Conduzione • Convezione • Irraggiamento
• Movimentazione • Con CFD laminare o turbolenta • Superficie-superficie
• Transizione fase • Naturale (forze galleggiamento) o • Multilunghezza d’onda
• … forzata • …
• …

Brake disk Light bulb

Evaporative cooling

www.comsol.it/model/102 www.comsol.it/model/6192 www.comsol.it/model/303

 Meccanica strutturale in breve
• Studio di deformazioni e stato di sforzo

• Grandi deformazioni
• Shell/beam/truss/…
• Contatto
• Statica / Transiente / Modale o
Frequenza (anche con pre-stress)/
buckling/ …

• Iperelasticità, plasticità, viscoplasticità…

• Dinamica corpi rigidi accoppiata a corpi
deformabili
• Calcolo della vita a fatica
• …
Esempi che mostrano accoppiamento termico e meccanico

Browse more in the COMSOL Blog: comsol.it/blogs/category/all/mechanical/

 Altri strumenti: Deformed Geometry
• Interfaccia dedicata alla modellazione di aggiunta o spostamento di materiale
• Compatibile con tutte le fisiche
• Compatibile anche con spostamenti dovuti a una deformazione meccanica
(es: www.comsol.it/model/4737)
 Altri strumenti:
aggiunta di equazioni, eventi…
• Possibilità di • Interfacce dedicate al • Collegamento a librerie
aggiungere le cambiamento delle scritte esternamente (es.
proprie equazioni condizioni durante il www.comsol.it/blogs/acce
personalizzando il processo di simulazione ssing-external-material-
comportamento models-for-structural-
mechanics/ )
 Live Demo 1:
Tutorial additive manufacturing transiente
• Nuovo materiale fuso (alluminio)
viene depositato su un substrato Temperatura
(acciaio)

• Il processo ha una durata

determinata di 1 secondo, poi
viene lasciato raffreddare
(interfaccia eventi)
Stress
• Scopo della simulazione è
monitorare evoluzione di
– geometria
– temperatura
– stress
Live Demo 2: gestione app che automatizza
il processo di modellazione
• Dimostrazione
dell’Application
Builder

• Uso dell’Application
Builder per
operazioni ripetitive

• Distribuzione di una
app per l’uso di
colleghi e clienti
