L O

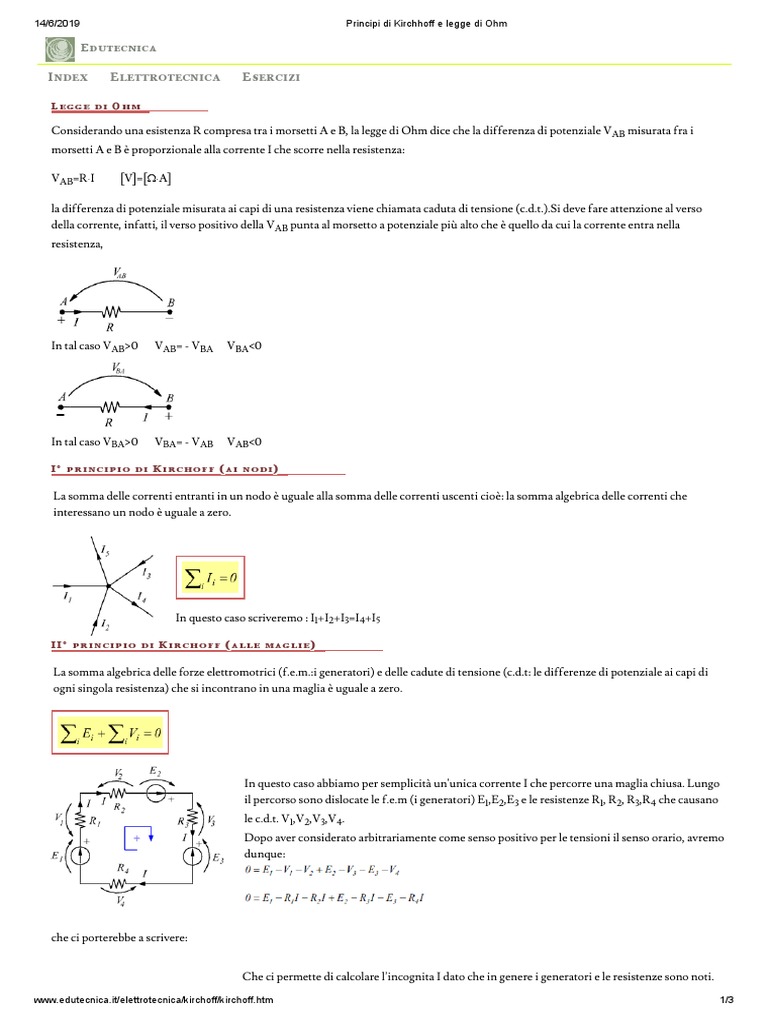

Considerando una esistenza R compresa tra i morsetti A e B, la legge di Ohm dice che la differenza di potenziale VAB misurata fra i
morsetti A e B è proporzionale alla corrente I che scorre nella resistenza:

VAB=R×I [V]=[W×A]

la differenza di potenziale misurata ai capi di una resistenza viene chiamata caduta di tensione (c.d.t.).Si deve fare attenzione al verso
della corrente, infatti, il verso positivo della VAB punta al morsetto a potenziale più alto che è quello da cui la corrente entra nella
resistenza,

In tal caso VAB>0 VAB= - VBA VBA<0

In tal caso VBA>0 VBA= - VAB VAB<0

I° K ( )

La somma delle correnti entranti in un nodo è uguale alla somma delle correnti uscenti cioè: la somma algebrica delle correnti che
interessano un nodo è uguale a zero.

In questo caso scriveremo : I1+I2+I3=I4+I5

II° K ( )

La somma algebrica delle forze elettromotrici (f.e.m.:i generatori) e delle cadute di tensione (c.d.t: le differenze di potenziale ai capi di
ogni singola resistenza) che si incontrano in una maglia è uguale a zero.

In questo caso abbiamo per semplicità un'unica corrente I che percorre una maglia chiusa. Lungo
il percorso sono dislocate le f.e.m (i generatori) E1,E2,E3 e le resistenze R1, R2, R3,R4 che causano
le c.d.t. V1,V2,V3,V4.
Dopo aver considerato arbitrariamente come senso positivo per le tensioni il senso orario, avremo
dunque:

che ci porterebbe a scrivere:

Che ci permette di calcolare l’incognita I dato che in genere i generatori e le resistenze sono noti.

www.edutecnica.it/elettrotecnica/kirchoff/kirchoff.htm 1/3
14/6/2019 Principi di Kirchhoff e legge di Ohm

Come nel caso della legge di Ohm la corrente può essere ottenuta dal rapporto fra una tensione ed un
II° principio di Kirchhoff viene talvolta chiamato legge di Ohm generalizzata.
Allo stesso risultato saremmo potuti pervenire attraverso altre considerazioni:

essendo il circuito iniziale un’unica maglia chiusa percorsa dall’unica corrente I , la stessa vede le 4 resistenze in serie ed i 3 generatori
ugualmente in serie; da ciò si deduce come il circuito sia riconducibile ad un’unica resistenza
RT=R1+R2+R3+R4 ed un unico generatore ET=E1+E2 - E3
In questa unica maglia chiusa si riconosce

possiamo qui dire che in presenza di una maglia chiusa in cui vi è un unico generatore ed
un’unica resistenza la corrente circolante può essere ottenuta dividendo il valore del
generatore per il valore della resistenza.

Il caso più generale che può essere risolto coi principi di Kirchoff è il seguente:
Detto n il numero di nodi ed r il numero dei rami per trovare tutte le correnti di una rete elettrica occorrerà scrivere n-1 equazioni ai nodi
ed r-(n-1) equazioni alle maglie cioè tante equazioni indipendenti quanti sono i rami r.

Considerando il circuito in figura, si possono scrivere l’equazione al nodo A e due

equazioni per le maglie ABC e ABD (o CABD) si fissano arbitrariamente i sensi di
percorrenza positivi per le tensioni e (quelli più plausibili) per le correnti dei tre rami
e si ottiene il seguente sistema:

che può essere riscritto:

sostituendo al posto delle c.d.t. i rispettivi valori di correnti e resistenze

raccogliendo i fattori

Se la soluzione del sistema fornisce valori positivi per le correnti vuol dire che i versi scelti sono quelli reali; se qualche corrente è negativa
significa che essa ha il verso opposto a quello inizialmente scelto.

www.edutecnica.it/elettrotecnica/kirchoff/kirchoff.htm 2/3
14/6/2019 Principi di Kirchhoff e legge di Ohm

n.d.r.

In pratica le maggiori difficoltà iniziali nell'apprendimento dell'elettrotecnica e dei suoi principi, non riguardano i teoremi fondamentali
o i principi di Kirchhoff in particolare, ma la capacità dello studente di analizzare tratti di circuito, piuttosto che intere maglie chiuse. Gli
esercizi assegnati riguardano, in genere, topologie a maglie chiuse.

In questo caso l'applicazione della procedura indicata dai principi di Kirchhoff non trova particolari difficoltà di esecuzione da parte
degli studenti.
I maggiori errori di interpretazione vengono, invece, riscontrati nell'analisi di tratti di circuiti "aperti".

Un tipico circuito "aperto" è quello illustrato a sinistra, dove è nota la VAB (magari perché è
stata rilevata con un tester). Il generatore E e la resistenza R sono ovviamente note, mentre il
problema più frequente consiste nel calcolare la corrente I incognita.

Nel nostro caso, preferiamo considerare un nodo intermedio C, il cui potenziale è, ovviamente, diverso dal potenziale di A e di B.
Il potenziale di C è diverso dal potenziale di A a causa della differenza di potenziale su R.
Il potenziale di C è diverso dal potenziale di B a causa della presenza della forza elettromotrice E.
Evidenziamo dunque i tre nodi A,B e C rappresentando contestualmente le tensioni che li riguardano. Si viene così a creare una maglia
chiusa "virtuale" alla quale può essere applicato il secondo principio di Kirchhoff, fissando un verso arbitrario positivo delle tensioni.

Questo approccio viene considerato piuttosto macchinoso e talvolta, lo studente trova pìù semplice fare delle considerazioni intuitive.

I questo caso si preferisce dire che la produzione della VAB viene ottenuta col concorso della V a cui
deve essere sottratto il contributo di E (dato che ha senso opposto).

questo metodo viene spesso preferito dallo studente.
