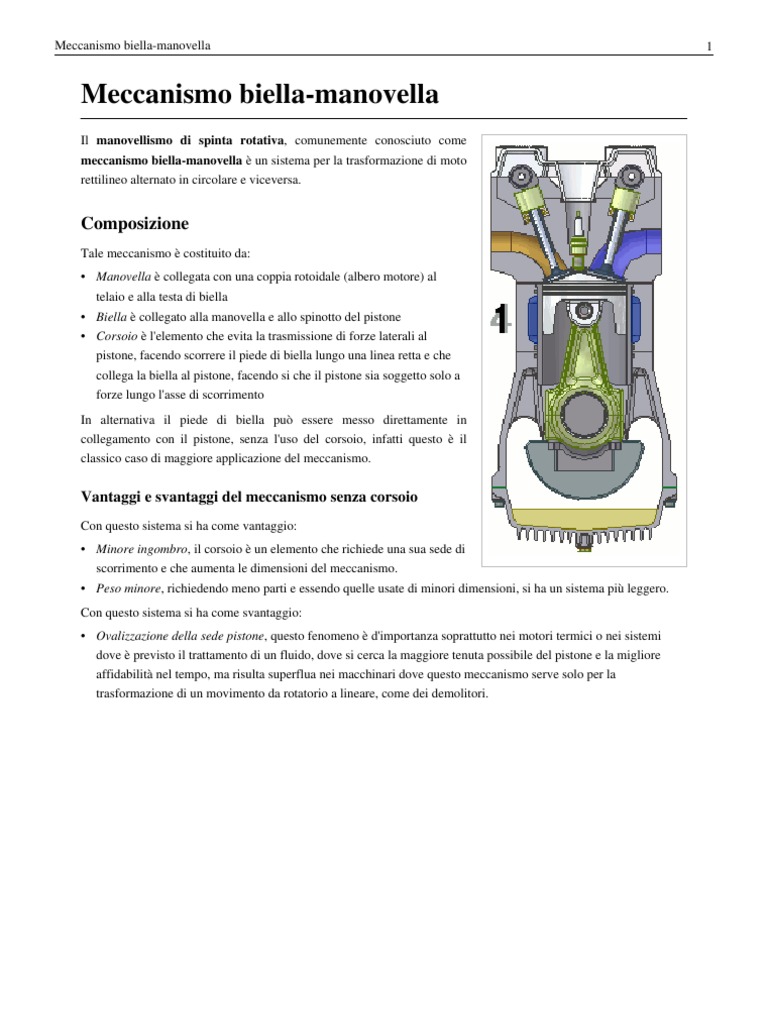

Meccanismo biella-manovella 1
Meccanismo biella-manovella
Il manovellismo di spinta rotativa, comunemente conosciuto come
meccanismo biella-manovella è un sistema per la trasformazione di moto
rettilineo alternato in circolare e viceversa.
Composizione
Tale meccanismo è costituito da:
• Manovella è collegata con una coppia rotoidale (albero motore) al
telaio e alla testa di biella
• Biella è collegato alla manovella e allo spinotto del pistone
• Corsoio è l'elemento che evita la trasmissione di forze laterali al
pistone, facendo scorrere il piede di biella lungo una linea retta e che
collega la biella al pistone, facendo si che il pistone sia soggetto solo a
forze lungo l'asse di scorrimento
In alternativa il piede di biella può essere messo direttamente in
collegamento con il pistone, senza l'uso del corsoio, infatti questo è il
classico caso di maggiore applicazione del meccanismo.
Vantaggi e svantaggi del meccanismo senza corsoio
Con questo sistema si ha come vantaggio:
• Minore ingombro, il corsoio è un elemento che richiede una sua sede di
scorrimento e che aumenta le dimensioni del meccanismo.
• Peso minore, richiedendo meno parti e essendo quelle usate di minori dimensioni, si ha un sistema più leggero.
Con questo sistema si ha come svantaggio:
• Ovalizzazione della sede pistone, questo fenomeno è d'importanza soprattutto nei motori termici o nei sistemi
dove è previsto il trattamento di un fluido, dove si cerca la maggiore tenuta possibile del pistone e la migliore
affidabilità nel tempo, ma risulta superflua nei macchinari dove questo meccanismo serve solo per la
trasformazione di un movimento da rotatorio a lineare, come dei demolitori.
Meccanismo biella-manovella 2
Utilizzo
Trova larghissima applicazione in numerosi elementi meccanici, dove i più
comuni sono:
• Motori a pistoni alternativi (endotermici e non)
• Sistemi di chiusura delle presse da stampaggio
• Macchine utensili, come i demolitori o scalcinatori
Caratteristiche
La lunghezza del movimento rettilineo C (vedi figura), ovvero la corsa del
pistone, è il doppio della lunghezza della manovella (raggio di rotazione) M.
Trapano a mano
Schema operativo di un manovellismo di spinta
rotativa, munito di corsoio
Come si vede dalla figura, nella quale sono rappresentati incrementi costanti dell'arco di rotazione della manovella,
gli spostamenti della testa di biella non sono proporzionali all'arco percorso dal piede; la relazione è sinusoidale,
infatti se denominiamo B la lunghezza della biella, C la corsa della testa della biella, α l'angolo dalla manovella, e β
l'angolo che la biella forma con l'asse del cilindro, risulta
dove β dipende dall'angolo della manovella α:
e quindi
In genere il rapporto tra raggio di manovella e lunghezza di biella viene indicato con:
e quindi, dalle formule della trigonometria:
ed infine, sostituendo la precedente nell'espressione di C, si ottiene la legge dello spostamento del pistone rispetto
all'angolo di manovella:
D'altra parte, la lunghezza del percorso è identica sia nel movimento di andata che di ritorno, a differenza ad esempio
dal glifo rettilineo.
Meccanismo biella-manovella 3
Casi limite
Utilizzando bielle relativamente corte si ha uno spostamento della velocità massima verso il PMS, con una riduzione
della velocità nei pressi del PMI, mentre la velocità media rimane la medesima, come assurdo si può arrivare ad
adoperare una biella di lunghezza pari alla metà della corsa dell'albero a gomiti, il che conferisce una velocità pari a
zero da 90° dopo il PMS fino a 90° prima il PMI, con passaggio repentino dalla o alla velocità massima.
