A.
Riccadonna

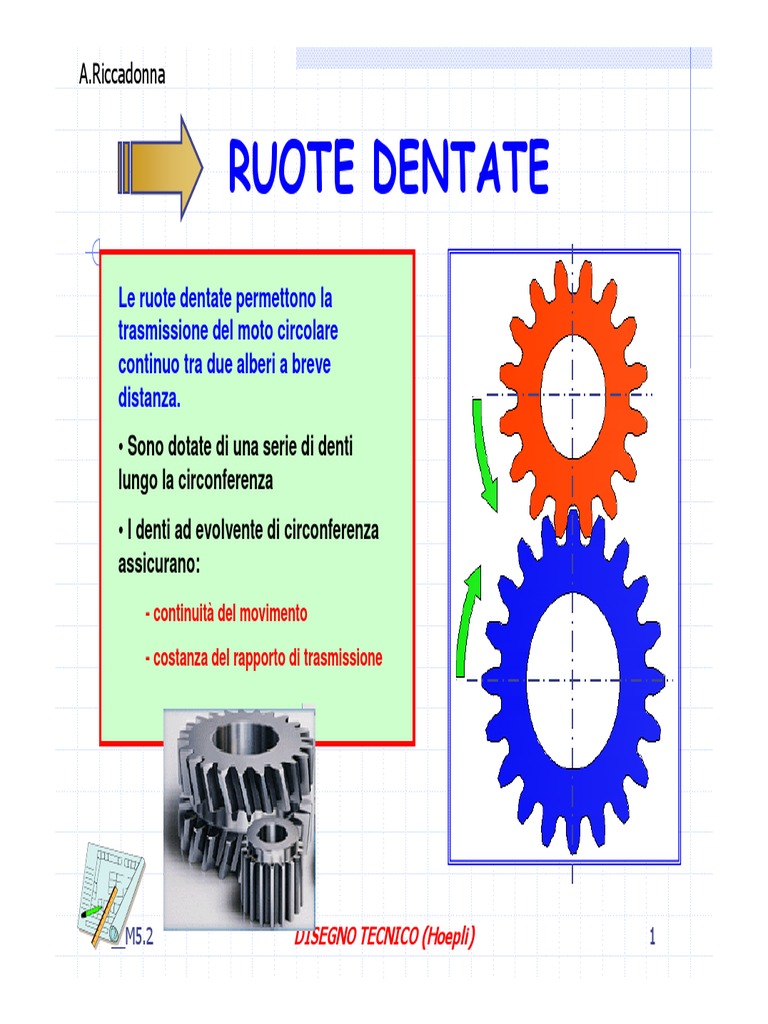

RUOTE DENTATE
Le ruote dentate permettono la
trasmissione del moto circolare
continuo tra due alberi a breve
distanza.
Sono dotate di una serie di denti
lungo la circonferenza
I denti ad evolvente di circonferenza
assicurano:
- continuit del movimento
- costanza del rapporto di trasmissione
__M5.2
DISEGNO TECNICO (Hoepli)
[Link]
Ingranaggio
formato da due ruote dentate
La ruota dentata montata
sullalbero motore detta:
MOTRICE
La ruota dentata montata
sullalbero condotto detta
CONDOTTA
Il Verso di rotazione della
ruota condotta contrario a
quello della ruota motrice.
Se si vuole lo stesso verso
di rotazione devo inserire
una ruota OZIOSA
__M5.2
DISEGNO TECNICO (Hoepli)
[Link]
Le ruote dentate permettono la trasmissione tra assi:
paralleli
concorrenti
ortogonali
sghembi
__M5.2
DISEGNO TECNICO (Hoepli)
[Link]
Caratteristiche geometriche
Circonferenza primitiva d
Circonferenza di testa da
Circonferenza di piede df
Circonferenza di base db
Retta dazione
Angolo di pressione
alfa=20
Passo
p
Numero di denti
z
Modulo
m
Rapporto dingranaggio u
__M5.2
DISEGNO TECNICO (Hoepli)
[Link]
Dentiera di riferimento
addendum
ha = m
dedendum
hf = 1,25 m
altezza del dente
h = 2,25 m
gioco
g = 0,25 m
__M5.2
DISEGNO TECNICO (Hoepli)
[Link]
in VISTA
__M5.2
in SEZIONE
DISEGNO TECNICO (Hoepli)
[Link]
Ingranaggi in vista / sezione
__M5.2
DISEGNO TECNICO (Hoepli)
[Link]
Sezione: zona di ingranamento
__M5.2
DISEGNO TECNICO (Hoepli)
[Link]
Ingranaggi : Pignone - Dentiera
__M5.2
DISEGNO TECNICO (Hoepli)
[Link]
Ingranaggi : Ingranaggio a vite
__M5.2
DISEGNO TECNICO (Hoepli)
10
[Link]
Ingranaggi : ad assi sghembi
__M5.2
DISEGNO TECNICO (Hoepli)
11
[Link]
Ingranaggi cilindrici a denti diritti
R e la z io n i g e o m e tr ic h e p e r il
p ro p o rz io n a m e n to d i
r u o te d e n ta te c ilin d r ic h e a d e n ti d ir itti
S im b o lo
D e n o m in a z io n e
m o d u lo
n u m e ro d e n ti
d ia m e t r o p r im it iv o
d = m z
passo
p = m
ha
addendum
ha = m
hf
dedendum
h f = 5 /4 m
a lte z z a d e n te
h = 2 ,2 5 m
da
d ia m e t r o d i t e s t a
da = d + 2ha
df
d ia m e t r o d i p ie d e
df = d - 2hf
la r g h e z z a r u o t a
b = 1 0 m
a n g o lo d i p r e s s io n e
= 20
db
d ia m e t r o d i b a s e
d b = d c o s
ra p p o rto
d in g r a n a g g io
u = z2/ z1
in t e r a s s e
a = m ( z 1 +
z 2 )/2
__M5.2
R e la z io n e
DISEGNO TECNICO (Hoepli)
12
[Link]
Proporzionamento - esempio
Dati (Figura 2.14): modulo m = 3; numero dei
denti del pignone z1 = 15; numero dei
denti della ruota z2 = 30.
1) Calcolo dei diametri delle circonferenze
primitive
il diametro primitivo: d = mz
d1 = mz1 = 315 = 45 mm
d2 = mz2 = 330 = 90 mm.
In figura le circonferenze primitive delle due
ruote sono tangenti, per cui sar facile
calcolare anche la distanza tra gli assi a
(interasse) delle due ruote:
a = m(z1+z2)/2= 3(15+30)/2 = 67,5 mm
__M5.2
DISEGNO TECNICO (Hoepli)
13
[Link]
Proporzionamento - esempio
2) Calcolo della geometria dei denti
delle ruote (ha, hf, h, g)
importante ricordare che, per
ingranare, le due ruote devono
avere lo stesso modulo.
ha = m = 3 mm
3) Calcolo del diametro di testa (da)
Il diametro di testa il diametro
esterno della ruota.
da = d + 2ha
da1 = 45 + 23 = 51 mm
da2 = 90 + 23 = 96 mm
hf = 5/4 m = 1,253 = 3,75 mm
h = ha + hf = 3 + 3,75 = 6,75 mm
4) Calcolo del diametro di piede (df)
Il diametro di piede tangente al
fondo dei vani tra un dente e laltro.
df = d - 2hf
df1 = 45 - 23,75 = 37,5 mm
df2 = 90 - 23,75 = 82,5 mm
__M5.2
DISEGNO TECNICO (Hoepli)
14
[Link]
Ingranaggi cilindrici a denti ELICOIDALI
I denti sono orientati secondo eliche cilindriche
ogni dente un tratto di elica
si considerano due tipi di moduli: mn - mt
mn dente
__M5.2
mt ruota
DISEGNO TECNICO (Hoepli)
15
[Link]
Relazioni tra passi e moduli
Relazione tra i passi:
pn = pt cos b
Relazione tra i moduli
mn = mt cos b
__M5.2
DISEGNO TECNICO (Hoepli)
16
[Link]
Ingranaggi cilindrici a denti elicoidali
Relazioni geometriche per il proporzionamento di
ruote dentate cilindriche a denti elicoidali
(Figura 2.18)
Simbolo
Denominazione
Relazione
mn
modulo normale
ha
addendum
ha = mn
hf
dedendum
hf = 5/4mn
h
altezza dente
h = 2,25mn
angolo dellelica
mt
modulo trasversale
mt = mn/cos
d
diametro primitivo
d = mtz
da
diametro di testa
da = d + 2ha
df
diametro di piede
df = d - 2hf
b
larghezza ruota
b = 8-10mn
Pe
passo dellelica
pe = dtg
angolo di press. normale
e
e = 20
u
rapporto dingranaggio
u = z2/ z1
a
interasse
a = mt(z1+ z2)/2
__M5.2
DISEGNO TECNICO (Hoepli)
17
[Link]
Ingranaggi conici a denti diritti
Gli ingranaggi conici hanno gli assi di rotazione concorrenti in un punto
Fasi per lesecuzione del disegno:
coni primitivi: d, d
coni complementari
dimensioni dei denti: ha, hf
profilo del dente
fascia dentata
contorno ruota
fori
__M5.2
DISEGNO TECNICO (Hoepli)
18
[Link]
Ingranaggi conici a denti diritti
Relazioni geometriche per il proporzionamento di ruote
dentate coniche a denti diritti
Simbolo
Denominazione
modulo
numero denti
diametro primitivo
angolo tra gli assi
angolo primitivo del cono
ha
addendum
ha = m
hf
dedendum
hf = 6/5m
altezza dente
h = 2,2m
larghezza dei denti
b = 5-8m
angolo di addendum
tga = 2sen/z
angolo di dedendum
tgf = 2,4sen/z
angolo di testa
a = + a
angolo di piede
f = + f
angolo di pressione
= 20
rapporto dingranaggio
u = z2/ z1
__M5.2
Relazione
d = mz
DISEGNO TECNICO (Hoepli)
19
[Link]
Ingranaggi a vite
Relazioni geometriche per il proporzionamento di vite
trapezia e ruota dentata
Simbolo
Denominazione
mx
modulo assiale
mt
modulo trasversale
mt = mx
mn
modulo normale
mn = mxcos
numero denti ruota
numero principi vite
px
passo assiale vite
px = mx
pz
passo elicoidale
pz = pxz
angolo dellelica
angolo di press. normale
diametro primitivo
d1 = mxz1/tg
da
diametro di testa
da1 = d1+2mn da2 = d2+2mn
df
diametro di piede
df1 = d1-2,5mn df2 = d2-2,5mn
ha
addendum
ha = mn
hf
dedendum
hf = 5/4mn
rapporto dingranaggio
u = i/z
de2
diametro di tornitura
de2=da2+2ha2(1-cosn/2)
__M5.2
Relaz. vite
Relaz. ruota
-
d2 = mtz2
DISEGNO TECNICO (Hoepli)
20
[Link]
Dati da indicare sui disegni
RUOTE DENTATE CILINDRICHE A DENTI DIRITTI
Dati da indicare nella quotatura
Diametro del foro con relativa zona di tolleranza.
Diametro di testa con relativa zona di tolleranza.
Larghezza di dentatura.
Tolleranza di oscillazione radiale della superficie
di testa e tolleranza di oscillazione assiale delle
facce della ruota.
richiesta l'indicazione della superficie di
riferimento
Rugosit delle superfici dei fianchi della
dentatura e, eventualmente.
CARATTERISTICHE DELLA DENTATURA
Modulo
Numero denti
Dentiera di riferimento
Diametro primitivo
__M5.2
DISEGNO TECNICO (Hoepli)
UNI 6587
d
21
[Link]
Dati da indicare sui disegni
RUOTE DENTATE CILINDRICHE A DENTI
ELICOIDALI
Dati da indicare nella quotatura
Diametro del foro con relativa zona di tolleranza.
Diametro di testa con relativa zona di tolleranza.
Larghezza di dentatura.
Tolleranza di oscillazione radiale della superficie
di testa e tolleranza di oscillazione assiale delle
facce della ruota.
richiesta l'indicazione della superficie di
riferimento
Rugosit delle superfici dei fianchi della
dentatura.
CARATTERISTICHE DELLA DENTATURA
Modulo normale
Numero denti
mn
z
Dentiera di riferimento
UNI 6587
Angolo dell'elica
Diametro primitivo
__M5.2
DISEGNO TECNICO (Hoepli)
22
[Link]
Dati da indicare sui disegni
RUOTE DENTATE CONICHE A DENTI DIRITTI
Dati da indicare nella quotatura
Diametro del foro con relativa zona di tolleranza.
Diametro di testa con relativa zona di tolleranza.
Larghezza di dentatura.
Angolo di testa
Angolo del cono complementare esterno.
Tolleranza di oscillazione radiale della superficie
di testa e tolleranza di oscillazione assiale delle
facce della ruota.
richiesta l'indicazione della superficie di
riferimento
Distanza della superficie di riferimento:
a) dal vertice del cono primitivo con relativa
zona di tolleranza;
b) dal piano della circonferenza di testa con
relativa zona di tolleranza;
c) dal piano della circonferenza di testa del cono
complementare interno;
d) dalla superficie di bloccaggio
Rugosit delle superfici dei fianchi della
dentatura.
__M5.2
C AR ATTER ISTIC H E D E LLA D EN TATU R A
M odulo norm ale
N um ero denti
D entiera di riferim ento
U N I 6588
D iam etro prim itivo
A ngolo prim itivo di riferim ento
DISEGNO TECNICO (Hoepli)
23
