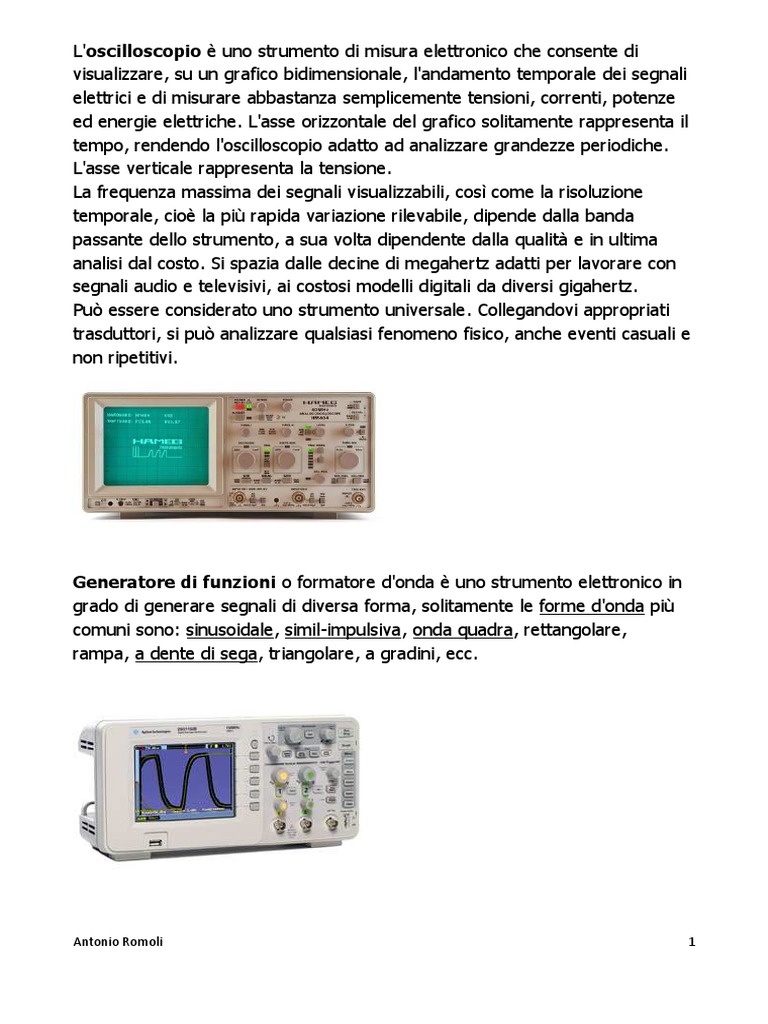

L'oscilloscopio è uno strumento di misura elettronico che consente di

visualizzare, su un grafico bidimensionale, l'andamento temporale dei segnali

elettrici e di misurare abbastanza semplicemente tensioni, correnti, potenze
ed energie elettriche. L'asse orizzontale del grafico solitamente rappresenta il
tempo, rendendo l'oscilloscopio adatto ad analizzare grandezze periodiche.
L'asse verticale rappresenta la tensione.
La frequenza massima dei segnali visualizzabili, così come la risoluzione
temporale, cioè la più rapida variazione rilevabile, dipende dalla banda
passante dello strumento, a sua volta dipendente dalla qualità e in ultima
analisi dal costo. Si spazia dalle decine di megahertz adatti per lavorare con
segnali audio e televisivi, ai costosi modelli digitali da diversi gigahertz.
Può essere considerato uno strumento universale. Collegandovi appropriati
trasduttori, si può analizzare qualsiasi fenomeno fisico, anche eventi casuali e
non ripetitivi.

Generatore di funzioni o formatore d'onda è uno strumento elettronico in

grado di generare segnali di diversa forma, solitamente le forme d'onda più
comuni sono: sinusoidale, simil-impulsiva, onda quadra, rettangolare,
rampa, a dente di sega, triangolare, a gradini, ecc.

Antonio Romoli 1
Il generatore permette di agire su parametri quali la frequenza, l'ampiezza e
l'eventuale duty cycle del segnale.
Sistemi di generazione più avanzati usano il metodo Direct Digital
Synthesis (DDS) per ottenere le forme d'onda.
Tutti questi segnali trovano larga applicazione in generale nei circuiti
elettronici ed elettrici. I segnali impulsivi e le onde quadre sono impiegati per
il comando di trigger o per fornire il clock ad altri circuiti. Il segnale a rampa
costituisce la base tempi in alcune modalità di funzionamento di
molti oscilloscopi analogici e nei vecchi ricevitori televisivi analogici e viene
usata come tensione di confronto nei modulatori di larghezza di
impulso (PWM).

Simulazione circuito RLC

con generatore di funzioni e oscilloscopio

Antonio Romoli 2
 Oscilloscopio mul sim

XSC1

Ext Trig
+
_
A B
+ _ + _

Antonio Romoli 3
generatore di funzioni mul sim

XFG1

Doppio click sul generatore di funzioni e impostarlo a 100 Hz, 1 volt onda quadra con
duty cycle del 50% (è alto metà del tempo).

Doppio click sull'oscilloscopio e impostare i due canali (channel A e B) a 1 volt per

divisione. Impostare la base dei tempi di 1 ms per divisione.

I collegamen, dell’oscilloscopio sono descri. di seguito. Si no, che la portata ha un

ingresso di [Link] dis,nta; se si desidera [Link] dal canale A, è necessario me1ere
trascinare un filo dal canale A all'ingresso trigger.

Mul metro
è uno strumento di misura ele1ronico che integra diverse funzioni (Volt, Ampere, Ohm,
dB) in un'unica unità.

Antonio Romoli 4
Il mul,metro di Mul,sim si chiama Mul meter ed è selezionabile nella barra degli
strumen laterale destra.

L'ogge1o, una volta sistemato nello schema, appare come quello in figura so1ostante,
con il doppio clic sullo strumento si apre la finestra per l'impostazione del ,po di
misura.

XMM1

Cliccando su Set si apre la finestra del se1aggio delle resistenze interne degli strumen,
di misura.

Ammeter resistance, è la resistenza

interna dell’amperometro che deve
essere piccola;

Voltmeter resistance, è la resistenza

interna del voltmetro che deve essere
grande;

Ohmmeter current è la corrente

a1raversata dalla resistenza so1o misura;

dB rela ve value indica il valore di

tensione considerato a 0 dB; il valore di
default (774,597 mV) determina una potenza di 1 mW su un carico di 600 Ω e quindi di
default il valore le1o è in dBm.

Antonio Romoli 5
Voltmetro e Amperometro
Voltmetro: Strumento per misurare differenze di potenziale (o tensioni) fra due pun, di
un circuito ele1rico.

Amperometro : Apparecchio per misurare l'intensità di corrente ele1rica

In Mul,sim sono chiama, Voltmeter e Ammeter

Sono accessibili dal menu "Place" Component

oppure cliccando con il tasto destro del mouse nell'area in cui si deve creare lo schema
e cliccando su Component

Antonio Romoli 7
in entrambi i casi si apre la finestra dei componen,

Gli strumen, di misura si trovano nel menu Indicators

Antonio Romoli 8
 U1 U2
+ - + -
0.000 V 0.000 A

DC 10MOhm DC 1e-009Ohm

Cliccando due volte sullo strumento si apre la finestra delle sue proprietà

Esempio di misura delle corren, con Kirchoff

R1 + - I1
1.000 A
10Ω
Node B:
I1 + I2 + I3 = 0 (1)
L1
R2 V2 Loop L1:
+ - I2 -10*I1 + 5 + 2.5*I2 = 0 (2)
A 2.000 A B
2.5Ω
5V Loop L2:
-2.5*I2 - 5 + 6*I3 + 28 = 0 (3)
L2
V3
R3 + -
I3
-3.000 A
6Ω
28 V

Esempio delle misure della corrente e della tensione

Antonio Romoli 9
ll wa&metro è uno strumento per la misura della potenza ele1rica [Link] generata
su una sezione di una linea ele1rica.
Nei circui, ele1rici, la potenza complessiva è data dalla combinazione di due contribu,
dis,n,:

1. la potenza [Link], misurata in wa1

2. la potenza [Link], in quadratura (sfasata di 90°) rispe1o alla potenza [Link],
misurata in voltampere [Link] o VAR (dimensionalmente uguale al wa1),
responsabile dei campi ele1romagne,ci variabili sfru1a, nel funzionamento dei
motori ele1rici e di altri fenomeni secondari.

Per la misura dei due contribu, di potenza si usano strumen, differen,: per la potenza
[Link] si usa il wa1metro mentre per la potenza [Link] si usa il varmetro.
In mul,sim lo strumento è chiamato Wa&meter ed è selezionabile dalla barra degli
strumen, laterale di destra. L'ogge1o, una volta posizionato nello schema, appare
come quello in figura. Per la le1ura si deve cliccare due volte sullo strumento.

XWM1

V I

Antonio Romoli 10
Esempio con Generatore di funzioni e osciloscopio

(solo per vedere le diverse funzioni e imparare a regolare l’oscilloscopio)

Semplici esempi

Antonio Romoli 12
Stesso circuito con Mul,metri come strumen, di misura (figura 1) e Amperometro e
Voltmetro (figura 2)

Antonio Romoli 13
 Figura 1

Figura 2

Generatori in serie

U1
- +
V 24.000

DC 10MOhm

V1 V2

12 V 12 V

Generatori in serie

Antonio Romoli 14
