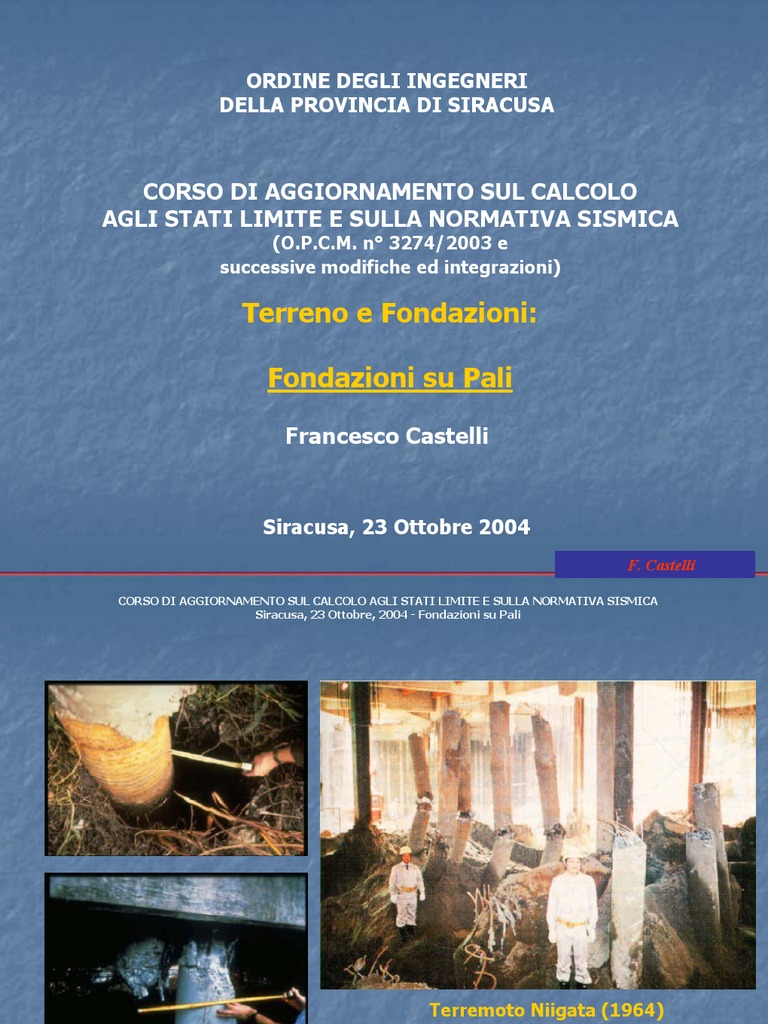

Sei sulla pagina 1di 56

ORDINE DEGLI INGEGNERI DELLA PROVINCIA DI SIRACUSA

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA
(O.P.C.M. n 3274/2003 e successive modifiche ed integrazioni)

Terreno e Fondazioni: Fondazioni su Pali


Francesco Castelli

Siracusa, 23 Ottobre 2004


F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Terremoto Niigata (1964) Terremoto Loma Prieta (1989)

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Possibili modi di collasso di fondazioni su pali soggette ad azione sismica


F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

INTERAZIONE SOVRASTRUTTURA FONDAZIONE - TERRENO FONDAZIONI SU PALI INTERAZIONE : 1. SOVRASTRUTTURA 2. ELEMENTO DI COLLEGAMENTO 3. PALI
D

4. TERRENO

(Ulteriori Fenomeni di Interazione)

INTERAZIONE LIMITATA A ELEMENTO DI COLLEGAMENTO PALI - TERRENO

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

ASPETTI GENERALI DELL ANALISI E DEL PROGETTO DELLE FONDAZIONI SU PALI


(O.P.C.M. n 3274/2003)

PUNTO 3 3.1 Regole Generali di Progettazione Di norma deve essere adottato un unico tipo di fondazione, a meno che essa non consista di unit indipendenti dal punto di vista dinamico. Deve essere evitato luso contestuale di pali e di fondazioni dirette nello stesso edificio. PUNTO 3.3 Verifiche e Criteri di Dimensionamento 3.3.1 Pali e Pozzi di Fondazione METODI DI ANALISI DELLE FONDAZIONI SU PALI 1. METODI DI CALCOLO RIGOROSI 2. METODI DI CALCOLO APPROSSIMATI 3. METODI DI CALCOLO SEMPLIFICATI
F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

METODI DI ANALISI DELLE FONDAZIONI SU PALI

METODI DI CALCOLO RIGOROSI

(BEM) Boundary Element Methods

(Butterfield & Banerjee, 1971; Kuwabara, 1989; Mendoca & Paiva, 2000). Hybrid Method (Hain & Lee, 1978; Franke et al., 1994; Russo, 1996; Ta & Small, 1996; Russo & Viggiani, 1998).

Simplified 2D Finite Element and Differential Methods (Mohamedzein et al., (FDM) 3D Finite Differential Methods

1999; Horikoshi & Randolph, 1999; Prakoso & Kulhawy, 2001).

Aspetti Generali
(Butterfield & Banerjee, 1971)

(Poulos, 2001). 3D-dimensional FEM (Ottaviani, 1975; Chow & Teh, 1991; Katzenbach et al., 2000; De Sanctis, 2001).

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

CODICE FLAC3D GENERAZIONE DELLA GRIGLIA Generazione della griglia: Mesh facilmente divisibile in gruppi con propriet meccaniche omogenee; Geometria della griglia tale da consentire lutilizzo delle interfaccie (pali a sezione quadrata); Infittimento della mesh dove gli sforzi e le deformazioni sono maggiori.

Numero di nodi di una zona

Gruppi di una Mesh

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

CODICE FLAC3D SIMULAZIONE NUMERICA

Prova Sperimentale (Koizumi & Ito, 1967)

Discretizzazione in mesh

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

FLAC3D - MODELLAZIONE NUMERICA


GEOMETRIA

ELEMENTI 68735

NODI 54992

ZONE 13747

DIMENS. MESH [m] 3.75

ALTEZZA MESH [m] 13.5

LATO PALO [m] 0.30

PROPRIETA MECCANICHE GRUPPI


GRUPPO MODELLO MODULO MODULO COMPRES. ELASTICITA VOL. TANGENZ. 2 [KN/m2] [N/m ] 1.35x10^10 1.35x10^10 da 2x10^9 a 5x10^9 da 4x10^6 a 10x10^6 COESIONE [KN/m2] da 25 a 62 ANGOLO DI RESISTENZA A TAGLIO [] 25 DENSITA [Kg/m3] 2500 1570

PALO PIASTRA TERRENO

Elastico Mohr Coulomb

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

CODICE FLAC3D SIMULAZIONE NUMERICA

Tensioni sul piano passante per i pali

Tensioni sul piano passante per la mezzeria

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

CODICE FLAC3D SIMULAZIONE NUMERICA

Spostamenti sul piano passante per i pali

Spostamenti sul piano passante per la mezzeria

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

CODICE FLAC3D SIMULAZIONE NUMERICA

Tensione verticale al contatto piastra-terreno

Spostamento verticale al contatto piastra-terreno

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

CONFRONTO TRA ANALISI NUMERICA 3D, METODI SEMPLIFICATI E VALORI SPERIMENTALI


Carico [KN] 0 0 200 400 600 800 1000 1200

10 Cedimento [mm] MEASURED 15 POULOS 2000 POULOS 2002 FLAC3D [Castelli & Di Mauro, 2003] FLAC3D - back analysis 20 RANDOLPH 1994 POULOS 2001 25

30

Curve carico - cedimenti

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

CONSIDERAZIONI SULLANALISI NUMERICA TRIDIMENSIONALE Potenzialmente il pi rigoroso metodo di analisi delle piastre su pali Permette di tenere conto delle interazioni: - Palo - palo - Palo - piastra - Piastra - terreno -Terreno - palo Permette di stimare con affidabilit i cedimenti assoluti e differenziali e le sollecitazioni allinterno della piastra e dei pali Risulta oneroso in termini di tempi danalisi (CPUtime= 36 ore).

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

METODI DI ANALISI DELLE FONDAZIONI SU PALI

METODI DI CALCOLO APPROSSIMATI


Chow & The, 1991; Clancy & Randolph, 1993; Poulos, 1994; Russo & Viggiani, 1997; Kim et al., 2001; Gue et al., 2002). Variational approach (Shen et al., 1997; 2000). METODI DI CALCOLO SEMPLIFICATI

A strip on springs (Poulos, 1991). A plate on springs (Burghignoli, 1983;

1980; Randolph, 1983; Horikoshi & Randolph, 1999). Stiffness Equivalent Method (Randolph, 1994; Poulos, 2000; 2001; 2002).

Equivalent Pier Method (Poulos & Davis,

Effetti di Interazione Struttura - Terreno


(Katzenbach et al., 2000)

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

METODI DI ANALISI DELLE FONDAZIONI SU PALI METODI DI CALCOLO SEMPLIFICATI


D B

(Poulos & Davis, 1980; Randolph, 1983; Horikoshi & Randolph, 1999)
s B ns D Eterreno L Deq Eeq Epalo Palo equivalente Gruppo di Pali Piastra

Metodo del Palo Equivalente

Deq =

Ag = 2

Ag

= 1.13 Ag

Atp ( ) Eeq = Es + Ep Es Ag
Ag = [( n 1)s ]
2

R = ns Lp

R<2
F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

ASPETTI GENERALI DELL ANALISI E DEL PROGETTO DELLE FONDAZIONI SU PALI

CAPACITA PORTANTE - Palo Singolo - Gruppo di Pali - Elemento di Collegamento CEDIMENTI - Cedimenti Assoluti - Cedimenti Differenziali - Cedimento Medio AZIONI MOBILITATE - Carico Assiale - Momento Flettente e Taglio nella Piastra e nei Pali

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

ASPETTI GENERALI DELL ANALISI E DEL PROGETTO DELLE FONDAZIONI SU PALI


AZIONI MOBILITATE - Reazioni nel Terreno lungo i Pali PROBLEMI DI MODELLAZIONE - Comportamento non-lineare del Terreno - Non-omogeneit del Terreno - Rigidezza dell Elemento di Collegamento EFFETTI DI INTERAZIONE - Palo - Terreno - Palo - Palo - Terreno - Piastra - Palo - Piastra ASPETTI DI PROGETTO - Geometria dei Pali - Posizione dei Pali - Spessore della Piastra

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

ASPETTI GENERALI DELL ANALISI E DEL PROGETTO DELLE FONDAZIONI SU PALI


(O.P.C.M. n 3274 del 20 Marzo 2003)

PUNTO 3.3.2 PALI E POZZI DI FONDAZIONE I PALI DEVONO ESSERE PROGETTATI IN MODO DA RESISTERE: A) FORZE INERZIALI, TRASMESSE DALLA SOVRASTRUTTURA; B) FORZE CINEMATICHE, DERIVANTI DALLA DEFORMAZIONE DEL TERRENO IN SEGUITO AL PASSAGGIO DELLE ONDE SISMICHE. LE ANALISI DEVONO DETERMINARE: 1. AZIONI INTERNE LUNGO IL PALO 2. SPOSTAMENTO ORIZZONTALE 2. ROTAZIONE ALLA TESTA DEL PALO

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

ASPETTI GENERALI DELL ANALISI E DEL PROGETTO DELLE FONDAZIONI SU PALI


(O.P.C.M. n 3274 del 20 Marzo 2003)

PUNTO 3.3.2 PALI E POZZI DI FONDAZIONE I MOMENTI FLETTENTI DI ORIGINE CINEMATICA DEVONO ESSERE CALCOLATI NEI CASI IN CUI SIMULTANEAMENTE SI VERIFICA CHE: IL PROFILO DEL TERRENO E DI CLASSE C O PEGGIORE LA ZONA E A MEDIA O ELEVATA SISMICITA DAL PUNTO DI VISTA STRUTTURALE: I PALI DEVONO ESSERE PROGETTATI IN MODO DA RIMANERE IN CAMPO ELASTICO. ALTERNATIVAMENTE LE SEZIONI DELLE POTENZIALI CERNIERE PLASTICHE DEVONO ESSERE PROGETTATE PER UN COMPORTAMENTO DI TIPO DUTTILE
F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

ASPETTI GENERALI DELL ANALISI E DEL PROGETTO DELLE FONDAZIONI SU PALI


(O.P.C.M. n 3274 del 20 Marzo 2003)

LE ANALISI DEVONO ESSERE BASATE SU MODELLI CONTINUI O DISCRETIZZATI IN GRADO DI RIPRODURRE: LA RIGIDEZZA E LA RESISTENZA FLESSIONALE DEL PALO; LE REAZIONI DEL TERRENO LUNGO IL PALO, TENENDO NEL DOVUTO CONTO GLI EFFETTI CICLICI E LAMPIEZZA DELLE DEFORMAZIONI NEL TERRENO; GLI EFFETTI DI INTERAZIONE TRA PALO E PALO; IL GRADO DI LIBERT DI ROTAZIONE DELLA TESTA DEL PALO, O DELLA CONNESSIONE TRA PALO E STRUTTURA.

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

FONDAZIONI SU PALI AZIONI E SITUAZIONI DI PROGETTO SECONDO LEC8 (EN 1998-5:2003E)

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

FONDAZIONI SU PALI AZIONI E SITUAZIONI DI PROGETTO SECONDO LEC7 (EN 1997-1:2003E) PALI CARICATI ASSIALMENTE PALI CARICATI TRASVERSALMENTE ALLASSE (pali in zona sismica, livelli di scavo diversi su lati opposti della fondazione su pali, fondazione su pali ai piedi di un rilevato, .) PALI CARICATI DA AZIONI DOVUTE A SPOSTAMENTI DEL TERRENO (pali passivi, attrito negativo, rigonfiamenti o sollevamenti del terreno, ..) PALI SOGGETTI A TRAZIONE

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

FONDAZIONI SU PALI STATI LIMITE PREVISTI DALLEC7 (EN 1997-1:2003E) Instabilit globale; Rottura per carico limite della fondazione su pali; Sollevamento o insufficiente resistenza a trazione della fondazione su pali; Rottura del terreno per carico trasversale sulla fondazione su pali; Rottura strutturale del palo per compressione, trazione, flessione, taglio o carico di punta; Rottura combinata del terreno e dei pali di fondazione; Rottura combinata del terreno e della struttura di collegamento; Cedimenti eccessivi; Sollevamenti eccessivi; Spostamenti laterali eccessivi; Vibrazioni inaccettabili.
F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

STATI LIMITE : FATTORI PARZIALI PREVISTI DALLEC7 (EN 1997-1:2003E)


AZIONE PERMANENTE TEMPORANEA SIMBOLO SFAVOREVOLE FAVOREVOLE SFAVOREVOLE FAVOREVOLE SIMBOLO G Q SET A1 1.35 1.0 1.5 0 SET M1 1.0 1.0 1.0 1.0 1.0 M2 1.25 1.25 1.4 1.4 1.0 F. Castelli A2 1.0 1.0 1.3 0

PARAMETRO TERRENO ANGOLO COESIONE c COESIONE cU RESISTENZA ELL PESO SPECIFICO

SIMBOLO C Cu qu

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

STATI LIMITE : FATTORI PARZIALI PREVISTI DALLEC7 (EN 1997-1:2003E)


RESISTENZA SIMBOLO PUNTA LATERALE TOTALE TRAZIONE b s t s,t SET R1 1.25 1.0 1.15 1.25 R2 1.1 1.1 1.1 1.15 R3 1.0 1.0 1.0 1.1 R4 1.6 1.3 1.5 1.6

APPROCCIO DI PROGETTO 1 COMBINAZIONE 1: A1 + M1 + R1 COMBINAZIONE 2: A2 + (M1 o M2) + R4 APPROCCIO DI PROGETTO 2 COMBINAZIONE 1: A1 + M1 + R2 APPROCCIO DI PROGETTO 3 COMBINAZIONE 1: (A1 o A2) + M2 + R3
F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

ASPETTI GENERALI DELL ANALISI E DEL PROGETTO DELLE FONDAZIONI SU PALI


(O.P.C.M. n 3274/2003 - Aggiornamento 9 Settembre 2004)

PUNTO 5.4.7.4 PALI DI FONDAZIONE NEL CASO DI STRUTTURE DI DIMENSIONI E CARATTERISTICHE CORRENTI, ERETTE SU SUOLI DI TIPO A, B e C E NEI CASI IN CUI NON E NECESSARIO CALCOLARE I MOMENTI FLETTENTI DI ORIGINE CINEMATICA, LE VERICHE DI CAPACITA PORTANTE POSSONO ESSERE CONDOTTE ANCHE CONFRONTANDO LE SOLLECITAZIONI TRASMESSE CON LA CAPACITA LIMITE DETERMINATA ASSUMENDO I VALORI NOMINALI DEI PARAMETRI DI RESISTENZA DEL TERRENO ED UTILIZZANDO UN COEFFICIENTE DI SICUREZZA GLOBALE PARI A 1.7. TALE COEFFICIENTE SI APPLICA GLOBALMENTE AL MODELLO DEL BLOCCO RIGIDO EQUIVALENTE ALLA PALIFICATA.
F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

AZIONI E SITUAZIONI DI PROGETTO SECONDO LEC7 (EN 1997-1:2003E)

Prove di Carico Statiche: - Verticale - Orizzontale

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Prove di Carico su Pali Strumentati

Curva carico - cedimento


F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

AZIONI E SITUAZIONI DI PROGETTO SECONDO LEC7 (EN 1997-1:2003E) Prove di Carico Dinamiche: - Ammettenza Verticale - Ammettenza Orizzontale Ad Elevata Energia

A Basse Deformazioni
F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Prove di Ammettenza Meccanica: - Verticale - Orizzontale - Possono essere considerate come delle vere e proprie prove in sito di vibrazione forzata del palo, nel campo delle piccole deformazioni. - Si possono assimilare ad una misura in sito della impedenza del palo. - Limpedenza traduce il processo di interazione dinamica del sistema palo-terreno. Molle elastiche - Linterpretazione dei rilievi sperimentali K alla luce dellinterazione dinamica paloterreno, consente di acquisire informazioni sulla geometria del palo e sui parametri dinamici del terreno alle basse deformazioni.

Smorzator viscosi C

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Prove di Ammettenza Meccanica: - Verticale - Orizzontale E possibile ricavare: - una rigidezza dinamica verticale: - uno smorzamento verticale: KZZ = (Ep Ap/Rp) fv1

CZZ = (Ep Ap/Vs) fv2 KHH = (Ep Jp/Rp3) fH1

- una rigidezza dinamica orizzontale: - uno smorzamento orizzontale:

CHH = (Ep Jp/Rp2Vs) fH2

Ep = modulo di elasticit del palo; Ap = area sezione trasversale del palo; Jp = momento dinerzia del palo; Rp = raggio del palo; Vs = velocit onde di taglio terreno; fV1, fV2 = coefficienti adimensionali di rigidezza e smorzamento = 0.03 0.05; fH1, fH2 = coefficienti adimensionali di rigidezza e smorzamento = 0.001 0.01.

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

FONDAZIONI SU PALI AZIONI E SITUAZIONI DI PROGETTO SECONDO LEC8 (EN 1998-5:2003E)

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Pali soggetti ad Azione Orizzontale

Palo Lungo

Palo Corto

GRADO DI LIBERT DI ROTAZIONE DELLA TESTA DEL PALO, O DELLA CONNESSIONE TRA PALO E STRUTTURA.

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Pali soggetti ad Azione Orizzontale: Meccanismi di Rottura

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Pali soggetti ad Azione Orizzontale: Palo Corto

Libero in Testa

Incastrato in Testa

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Pali soggetti ad Azione Orizzontale: Palo Lungo

Libero in Testa

Incastrato in Testa

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Pali soggetti ad Azione Orizzontale: Reazione Orizzontale Limite (Broms, 1964)

REAZIONI LIMITE DEL TERRENO LUNGO IL PALO

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Pali soggetti a Carichi applicati in Testa Modellazione del Comportamento

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Modellazione del Comportamento dei Pali

Metodo delle Funzioni di Trasferimento


F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Modellazione del Comportamento dei Pali

q(x ) =

w( x ) 1 w( x ) + kin qlim
[FL-3]

Ksi = __________________ Ro ln (Rm/Ro) Kbi = ________________ Ro (1 ) Ks = Ksi ( 1 - s) Kb = Kbi ( 1 b) 4Go

Go

[FL-3] s = Qs / Qslim b = Qb / Qblim

EFFETTI NON LINEARI DELLINTERAZIONE PALO - TERRENO


F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

EFFETTI CONNESSI ALLA CICLICITA DELLA SOLLECITAZIONE ED ALLAMPIEZZA DELLE DEFORMAZIONI NEL TERRENO

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Pali soggetti ad Azione Orizzontale: Modellazione del Comportamento

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Pali soggetti ad Azione Orizzontale: Modellazione del Comportamento

Metodo delle curve p y

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Prova Pressiometrica

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Analogia con Palo soggetto a Forza Orizzontale

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Prova Dilatometrica (DMT)

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Hryciw (1990)

Go (MPa)

Go =

530
_______________

('v /Pa) 0.25

_________________

(D / w ) - 1

50

100

150

2.7 - (D /w)

ko

0.25

('v Pa)

0.5

Laboratory Tests In-situ DMT Test

9 Pa is the atmospheric pressure, 9 'v is the effective vertical stress, 9 D and ko are respectively the unit weight and the coefficient of earth pressure at rest determined according to Marchetti (1980) by means of DMT results.

10

Depth (m)

15

20

25

30

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Pali soggetti ad Azione Orizzontale: Modellazione del Comportamento

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

Pali soggetti ad Azione Orizzontale: Modellazione del Comportamento

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

MODELLAZIONE DEL COMPORTAMENTO DEI GRUPPI DI PALI EFFETTI DI INTERAZIONE IN CAMPO STATICO NOTO CHE LEFFETTO DELLA INTERAZIONE TRA I PALI QUELLO DI RIDURRE LA CAPACIT PORTANTE DEL GRUPPO ED INCREMENTARE I CEDIMENTI RISPETTO AL CASO DEL PALO SINGOLO.

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

MODELLAZIONE DEL COMPORTAMENTO DEI GRUPPI DI PALI EFFETTI DI INTERAZIONE IN CAMPO DINAMICO GLI EFFETTI DI INTERAZIONE DIFFERISCONO DAL CASO STATICO. INFATTI LINTERAZIONE TRA I PALI PUO MODIFICARE SENSIBILMENTE LA RIGIDEZZA E LO SMORZAMENTO NEL GRUPPO. Rapporto di Efficienza del Gruppo (GER) GER =
__________

kgruppo

ki

ANALOGAMENTE SI PU DEFINIRE PER LO SMORZAMENTO.

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

MODELLAZIONE DEL COMPORTAMENTO DEI GRUPPI DI PALI EFFETTI DI INTERAZIONE IN CAMPO DINAMICO POSSIBILE INTRODURRE UN FATTORE DI INTERAZIONE DINAMICA (Kaynia & Kausel, 1982). NEL CASO DI DUE PALI ESSO E PARI A:
________________________________________

Spostamento dinamico palo 2 Spostamento statico palo 1

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

PALI SOGGETTI AD AZIONE ORIZZONTALE: MODELLAZIONE DEL COMPORTAMENTO DEI GRUPPI DI PALI

EFFETTI DI INTERAZIONE TRA PALI

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

PALI SOGGETTI AD AZIONE ORIZZONTALE: MODELLAZIONE DEL COMPORTAMENTO DEI GRUPPI DI PALI
1.2

1.0

0.8

Pm
0.6 0.4 0.2 3

Spaziatura pali [m]

F. Castelli

CORSO DI AGGIORNAMENTO SUL CALCOLO AGLI STATI LIMITE E SULLA NORMATIVA SISMICA Siracusa, 23 Ottobre, 2004 - Fondazioni su Pali

CONSIDERAZIONI CONCLUSIVE

F. Castelli

Potrebbero piacerti anche
