Università di Brescia – Dipartimento di Ingegneria Meccanica
Tecnologie e Sistemi di Lavorazione

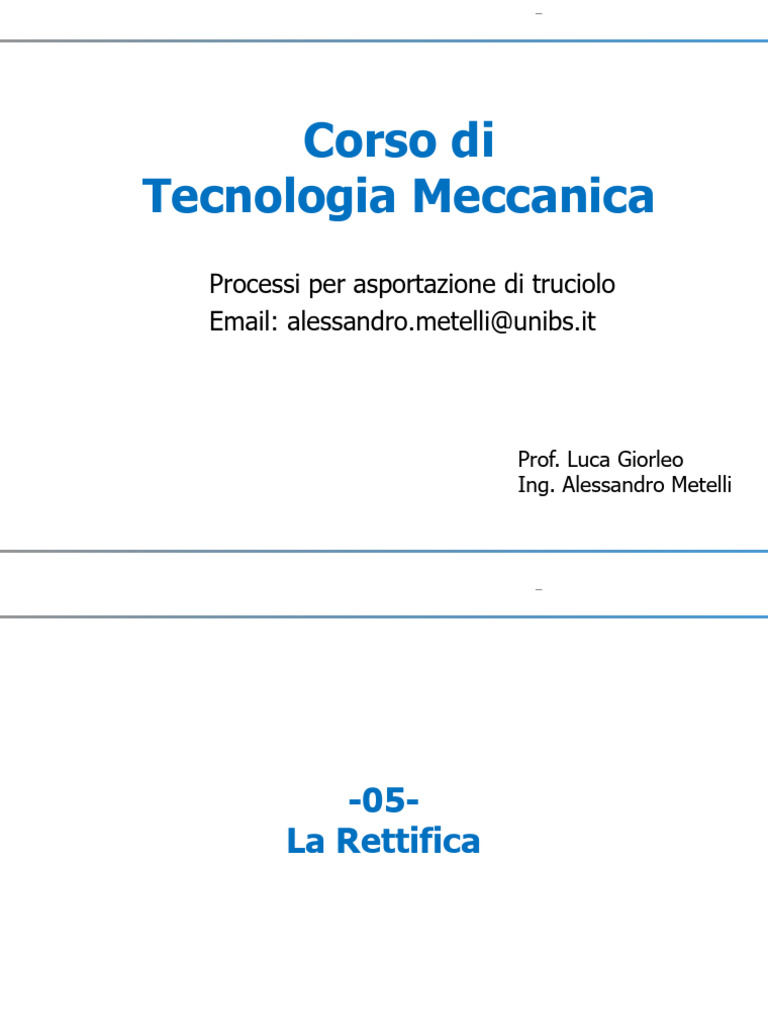

Corso di
Tecnologia Meccanica
Processi per asportazione di truciolo
Email: [Link]@[Link]
Prof. Luca Giorleo
Ing. Alessandro Metelli
Corso di Tecnologia Meccanica 1
Università di Brescia – Dipartimento di Ingegneria Meccanica
Tecnologie e Sistemi di Lavorazione
-05-
La Rettifica
Corso di Tecnologia Meccanica 2
Università di Brescia – Dipartimento di Ingegneria Meccanica
Tecnologie e Sistemi di Lavorazione
Introduzione
❑ Lavorazione di finitura realizzata mediante utensile multitagliente a
geometria non definita (mola) in grado di asportare facilmente trucioli
anche submicrometrici.
❑ A differenza degli altri utensili, le mole abrasive devono necessariamente
essere impiegate alla velocità di taglio massima nominale
(dell’ordine di decine e fino a centinaia di metri al secondo).
❑ Nella maggioranza dei casi la rettifica viene
praticata in presenza di abbondanti portate
di fluido lubrorefrigerante al fine di:
– ridurre gli attriti;
– evacuare sfridi e trucioli;
– smaltire efficacemente il calore.
Corso di Tecnologia Meccanica 3
Università di Brescia – Dipartimento di Ingegneria Meccanica
Tecnologie e Sistemi di Lavorazione
❑ Esempi di lavorazioni
In piano
Tangenziale Frontale
Finitura di superfici
Guide Viti di manovra Viti di Ingranaggi
Corso di Tecnologia Meccanica 4
Università di Brescia – Dipartimento di Ingegneria Meccanica
Tecnologie e Sistemi di Lavorazione
In tondo A tuffo
Esterna
Senza centri In tondo
Interna
Corso di Tecnologia Meccanica 5
Università di Brescia – Dipartimento di Ingegneria Meccanica
Tecnologie e Sistemi di Lavorazione
Rettifica senza centri
Superfici cilindriche con o senza spallamenti e superfici di forma
possono essere ottenute anche mediante rettificatura senza centri.
Il pezzo anziché essere montato tra le punte o su piattaforma
autocentrante è semplicemente sostenuto e movimentato
rispettivamente da lama e mola conduttrice.
Corso di Tecnologia Meccanica 6
Università di Brescia – Dipartimento di Ingegneria Meccanica
Tecnologie e Sistemi di Lavorazione
❑ Superfici lavorabili
a) superficie cilindrica esterna; e) superfici piane;
b) superficie conica esterna; f) superfici di accoppiamento;
c) superficie cilindrica o conica interna; g) superfici di scanalature;
d) spallamenti; h) filettatura.
Corso di Tecnologia Meccanica 7
Università di Brescia – Dipartimento di Ingegneria Meccanica
Tecnologie e Sistemi di Lavorazione
❑ Finiture ottenibili
Asportazione
di truciolo
Finitura
Fusione
Deform.
Plastica
Corso di Tecnologia Meccanica 8
Università di Brescia – Dipartimento di Ingegneria Meccanica
Tecnologie e Sistemi di Lavorazione
❑ Le rettificatrici
Per esterni e interni
Per piani
Tangenziale Frontale
Corso di Tecnologia Meccanica 9
Università di Brescia – Dipartimento di Ingegneria Meccanica
Tecnologie e Sistemi di Lavorazione
Rettificatrice Universale (Schema)
Testa porta pezzo Testa
porta
Mola
Contro
Testa Slitta Orientabile
Tavola
Moto di Alimentazione
Porta Pezzo
Longitudinale
BASAMENTO
Corso di Tecnologia Meccanica 10
Università di Brescia – Dipartimento di Ingegneria Meccanica
Tecnologie e Sistemi di Lavorazione
❑ Esempi di Rettifica Rettifica Cilindrica esterna
Rettifica CNC a 5 assi
Video
Rettifica (improprio) sedi valvole motore
Video
Video
Corso di Tecnologia Meccanica 11
Università di Brescia – Dipartimento di Ingegneria Meccanica
Tecnologie e Sistemi di Lavorazione
Il meccanismo di taglio
❑ La mola è un utensile multitagliente a geometria non definita costituito da
un elevato numero di grani abrasivi distribuiti uniformemente in una
sostanza legante.
❑ La forma e la disposizione casuali dei grani danno luogo ad angoli di
spoglia frontale ampiamente variabili (spesso negativi).
generalmente negativo
Corso di Tecnologia Meccanica 12
Università di Brescia – Dipartimento di Ingegneria Meccanica
Tecnologie e Sistemi di Lavorazione
❑ Componenti delle mole Abrasivo
Taglienti
Grana
Durezza
Supporto Taglienti
MOLA Agglomerante
(agglomerante o impasto)
Struttura
Sistema di fissaggio
al mandrino e sicurezza
❑ Forma delle mole
Tazza Tazza
Disco cilindrica conica
per interni
Bisello Anello con codolo
Corso di Tecnologia Meccanica 13
Università di Brescia – Dipartimento di Ingegneria Meccanica
Tecnologie e Sistemi di Lavorazione
❑ I Taglienti
– Abrasivi.
E’ richiesta:
• Durezza (Resistenza alla penetrazione)
• Friabilità (attitudine all’autoravvivatura)
Cresce con la durezza e migliora il taglio.
– Grana
• Grana fine /finissima (farina): finitura di strumenti di misura,
cilindri per laminatoio a freddo.
• Grana media: per la maggior parte delle lavorazioni.
• Grana grossa (chicco di granoturco): per lavorazioni grossolane
(sbavatura, molatura di cordoni di saldatura, troncatura).
Corso di Tecnologia Meccanica 14
Università di Brescia – Dipartimento di Ingegneria Meccanica
Tecnologie e Sistemi di Lavorazione
La ravvivatura
Se la mola tende a lisciarsi ed anche ad “impastarsi” per accumulo di
trucioli sulla fascia attiva. Se la ravvivatura non avviene in modo
spontaneo, la mola cessa di tagliare correttamente e dà luogo a
sforzi e surriscaldamenti anomali, dannosi per il pezzo lavorato.
Il rimedio è costituito dalla ravvivatura.
Nelle lavorazioni programmate si ricorre
periodicamente alla diamantatura per
ripristinare accuratamente la forma
della fascia attiva (tornitura di precisione).
Corso di Tecnologia Meccanica 15
Università di Brescia – Dipartimento di Ingegneria Meccanica
Tecnologie e Sistemi di Lavorazione
❑ L’Agglomerante
Può essere in materiale:
– Ceramico
(friabilità controllata, tenuta del profilo della mola, rigido e preciso,
inerte ai lubrificanti, basso costo)
– Elastico (rilascio dei trucioli, elevate finiture, problema
dell’invecchiamento)
La sua struttura può essere a cella:
– Chiusa
– Aperta
(Accoglie i trucioli ed il
lubrificante, migliore finitura)
Corso di Tecnologia Meccanica 16
Università di Brescia – Dipartimento di Ingegneria Meccanica
Tecnologie e Sistemi di Lavorazione
❑ Sono codificate in base alle caratteristiche di:
– Taglienti
– Agglomerante
Raccomandazione ISO
(metodo Norton)
Corso di Tecnologia Meccanica 17
Università di Brescia – Dipartimento di Ingegneria Meccanica
Tecnologie e Sistemi di Lavorazione
Potenza di taglio
❑ Può essere stimata in modo teorico (Metodo della pressione specifica):
Ft v v pezzo
Pt = v = v mola + m/s
60
η v pezzo
Ft = k s a p N
60 v mola
oppure mediante formule empiriche:
Pt = 0.155 k Z s vt 30 [kW]
Z tasso di asportazione [cm3/min]
s spessore della mola a contatto col pezzo [cm]
k coefficiente che dipende dal tipo di lavorazione:
k = 7.5 r. in tondo per esterni
k = 6.2 r. in piano
k = 7.0 r. interna
Corso di Tecnologia Meccanica 18
