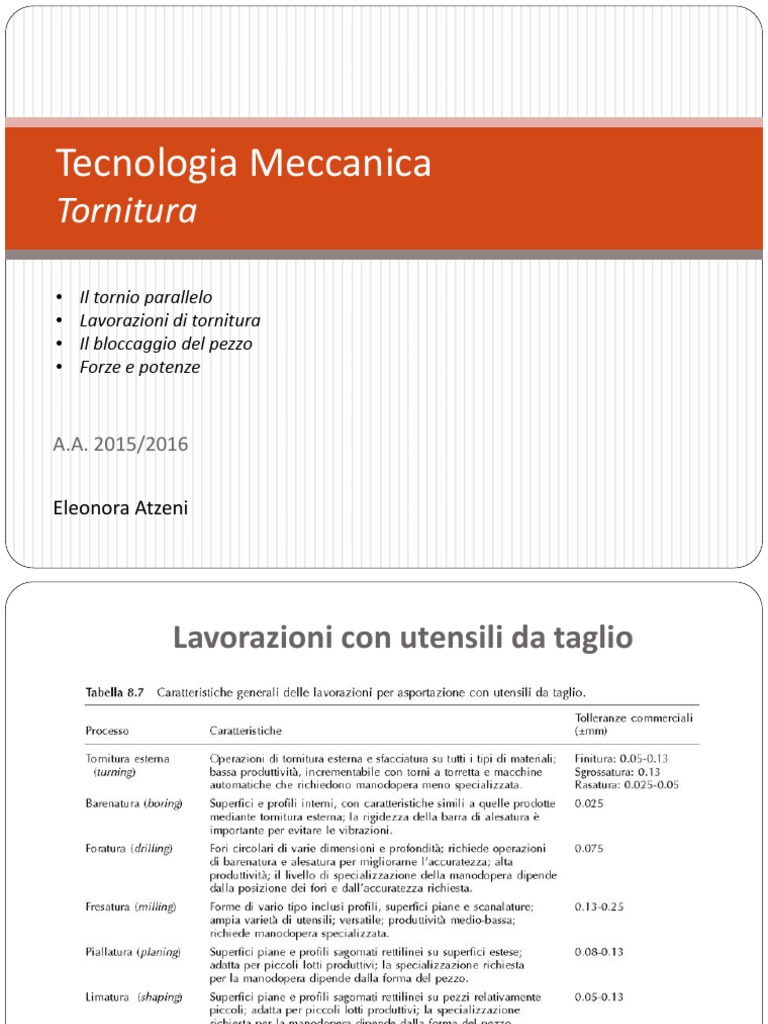

Tecnologia Meccanica

Tornitura

• Il tornio parallelo
• Lavorazioni di tornitura
• Il bloccaggio del pezzo
• Forze e potenze

A.A. 2015/2016

Eleonora Atzeni
Lavorazioni con utensili da taglio
 Schema di una lavorazione di tornitura

I Parametri fondamentali:

a, avanzamento (mm/giro)
p, profondità di passata (mm)
vt, velocità di taglio (m/min)

D0  D1
p
2

 nD
vt    r 
1000
3
 Parametri di taglio

I valori in tabella si riferiscono a utensili in

carburi metallici o materiali ceramici.
La profondità di passata p è solitamente
compresa tra 0,5 – 12 mm.
L’avanzamento a è generalmente compreso
tra 0,15 – 1 mm/giro

4
 Il tornio parallelo

5
 Il tornio parallelo

(2)
CVT
carro (3)
Vite
CVA
Barra
scanalata

6
 Operazioni di tornitura

Esempi di
operazioni che
possono essere
condotte su un
tornio.

7
 Operazioni di tornitura

Tornitura longitudinale

8
 Operazioni di tornitura

Sfaccioatura e tornitura di uno spallamento

9
 Operazioni di tornitura

Tornitura interna

10
 Operazioni di tornitura

Filettatura interna ed esterna

11
 Operazioni di tornitura

Troncatura

12
 Il bloccaggio dei pezzi - autocentrante

13
 Il bloccaggio dei pezzi - autocentrante

14
 Autocentrante a griffe indipendenti

15
 Il bloccaggio dei pezzi - lunetta

Per pezzi lunghi e sottili

16
 La contropunta

Contropunta rotante

Dettaglio della
controtesta
Contropunta fissa

17
 Lavorazione tra le punte

Preparazione/centratura

Tornitura tra le punte

Tornitura con autocentrante

18
 Il bloccaggio dei pezzi - brida

19
 Spine e boccole

20
 Forze di taglio in tornitura
Forze agenti sull’utensile in tornitura:
Fc è la forza di taglio, Ft la forza di
avanzamento ed Fr la forza di
repulsione che tende a far
allontanare l’utensile dal pezzo in
direzione radiale. Si confronti questa
figura con la Figura 8.11 che
rappresenta il taglio ortogonale.
Fa
Fr

Ft

21
 Forze di taglio in tornitura

Fa Ft Fa  Fn  sin 
Fr
Fr
a) Fr  Fn  cos 
Fn Ft h0  a  sin 
b  p / sin 
Sez. A -A
af
A

dp b0
b)

h0

A
22
