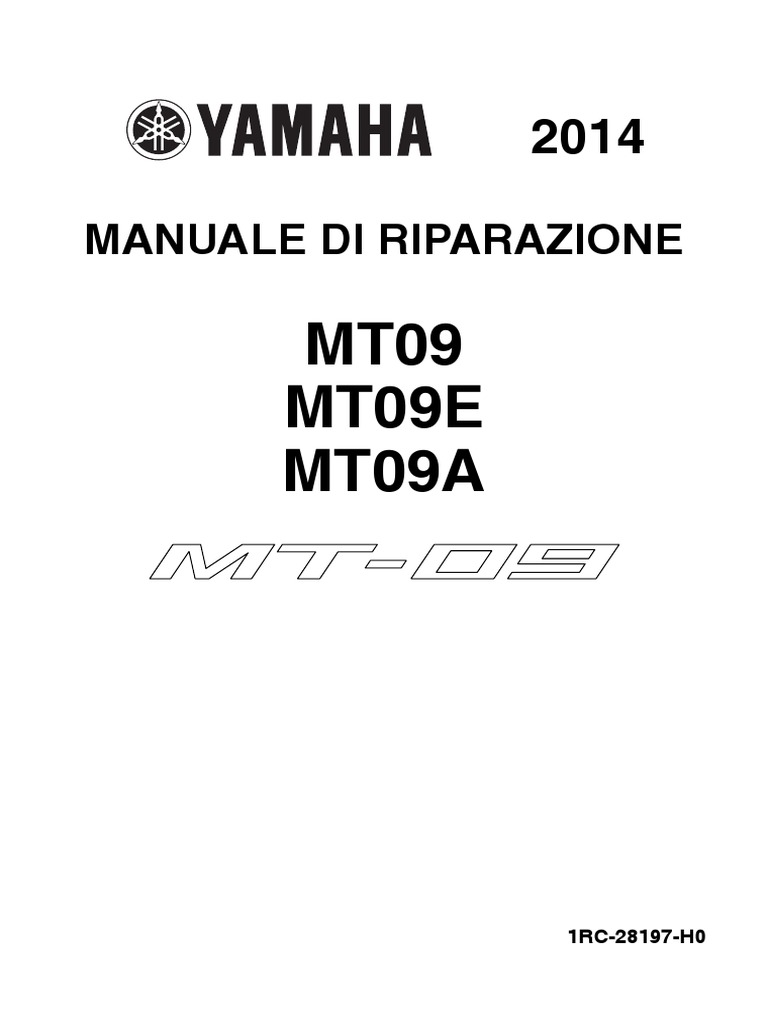

MANUALE DI RIPARAZIONE
MT09
MT09E
MT09A
1RC-28197-H0
HAS20040
MT09
MT09E
MT09A
MANUALE DI RIPARAZIONE
©2013 della Yamaha Motor Co., Ltd.
Prima edizione, luglio 2013
Tutti i diritti sono riservati.
È vietata espressamente la riproduzione o l’uso
non autorizzato
senza il permesso scritto della
Yamaha Motor Co., Ltd.
HAS20071
IMPORTANTE
Questo manuale è stato redatto da Yamaha Motor Company, Ltd. principalmente per essere utilizzato
dai concessionari Yamaha e dai loro meccanici specializzati. Non è possibile fornire tutte le informazio-
ni meccaniche necessarie in un solo manuale. Pertanto, chiunque utilizzi questo documento per la ma-
nutenzione e la riparazione dei veicoli Yamaha deve avere una conoscenza di base della meccanica e
delle tecniche di riparazione usate per questo tipo di veicolo. La riparazione e la manutenzione da parte
di operatori privi di tale conoscenze può pregiudicare la sicurezza e l’efficienza del veicolo.
Yamaha Motor Company, Ltd. si impegna a migliorare continuamente i propri modelli. Le modifiche e
le variazioni significative dei dati tecnici o delle procedure saranno comunicate a tutti i concessionari
autorizzati Yamaha e, ove possibile, saranno pubblicate nelle edizioni future di questo manuale.
HAS20081
FRIZIONE FRIZIONE
HAS25061
FRIZIONE
Rimozione del carter frizione
1
3
2
12 Nm (1.2 m • kgf, 8.7 ft • Ibf) 1
A. Disco d’attrito 1
8. Togliere: B. Disco d’attrito 2
• Dado mozzo frizione
2 • rosetta elastica HAS25111
HAS25140
5-41 5-45
HAS20101
SIMBOLI
Il manuale utilizza i seguenti simboli per una comprensione più immediata.
Silicone fluido
S
INDICE
HAS20110
INFORMAZIONI GENERALI 1
DATI TECNICI 2
ISPEZIONI E REGOLAZIONI
PERIODICHE 3
PARTE CICLISTICA 4
MOTORE 5
SISTEMA DI RAFFREDDAMENTO 6
CIRCUITO DI ALIMENTAZIONE
CARBURANTE 7
IMPIANTO ELETTRICO 8
RICERCA GUASTI 9
INFORMAZIONI GENERALI
IDENTIFICAZIONE ...........................................................................................1-1
NUMERO IDENTIFICAZIONE VEICOLO...................................................1-1
1
ETICHETTA MODELLO .............................................................................1-1
CARATTERISTICHE ........................................................................................1-2
PANORAMICA DEL SISTEMA FI ..............................................................1-2
IMPIANTO IC..............................................................................................1-3
FUNZIONI STRUMENTAZIONE ................................................................1-5
YCC-T (Yamaha Chip Controlled Throttle)...............................................1-11
DESCRIZIONE DELL’ABS (modelli con ABS) .........................................1-12
2
FUNZIONI DEI COMPONENTI DELL’ABS ..............................................1-17
FUNZIONAMENTO ABS ..........................................................................1-22
FUNZIONAMENTO E SPIA ABS .............................................................1-25
HAS20130
IDENTIFICAZIONE
HAS20140
HAS20150
ETICHETTA MODELLO
L’etichetta modello “1” è affissa sul telaio. Que-
ste informazioni sono necessarie per ordinare i
componenti di ricambio.
1-1
CARATTERISTICHE
HAS20170
CARATTERISTICHE
HAS1RC1101
1 2 3, 4, 5, 6 7 8 9
18
10
16, 17 15 14 13 12 11
1-2
CARATTERISTICHE
HAS1RC1102
IMPIANTO IC
La pompa benzina fornisce carburante all’iniettore carburante attraverso il filtro benzina. Il regolatore
di pressione mantiene la pressione carburante applicata all’iniettore carburante ad un certo livello. Di
conseguenza, quando l’iniettore carburante riceve il segnale dalla centralina ECU, il condotto del car-
burante si apre e consente l’iniezione di carburante nel collettore d’aspirazione solo nell’arco di tempo
in cui il condotto resta aperto.
Pertanto, maggiore è la lunghezza di tempo in cui l’iniettore carburante viene alimentato (durata inie-
zione), maggiore è il volume del carburante fornito. Al contrario, minore è la lunghezza di tempo in cui
l’iniettore carburante viene alimentato (durata iniezione), minore è il volume del carburante fornito.
La durata dell’iniezione e la temporizzazione dell’iniezione sono controllate dall’ECU. I segnali prove-
nienti dal sensore posizione della valvola a farfalla, dal sensore posizione acceleratore, dal sensore
temperatura liquido refrigerante, dal sensore angolo d’inclinazione, dal sensore posizione albero mo-
tore, dal sensore pressione aria di aspirazione, dal sensore temperatura aria di aspirazione, dal senso-
re velocità (eccetto modelli con ABS), dal sensore ruota posteriore (modelli con ABS) e dal sensore O2
consentono all’ECU di determinare la durata dell’iniezione. La temporizzazione dell’iniezione è deter-
minata dai segnali provenienti dal sensore posizione albero motore. Come risultato, il volume del car-
burante necessario al motore può essere fornito in ogni momento in base alle condizioni di guida.
1-3
CARATTERISTICHE
4 5
6
C
7
1 3
A 8
#1 #2 #3 11
2 9
16
15 10
B
14
13
12
1. Pompa benzina
2. Iniettore
3. ECU (unità di controllo motore)
4. Sensore posizione della valvola a farfalla
5. Sensore posizione acceleratore
6. Sensore velocità (eccetto modelli con
ABS)/Sensore ruota posteriore (modelli con
ABS)
7. Sensore angolo d’inclinazione
8. Sensore temperatura aria di aspirazione
9. Sensore O2
10.Convertitore catalitico
11.Sensore temperatura liquido refrigerante
12.Sensore posizione albero motore
13.Sensore pressione aria di aspirazione
14.Corpo farfallato
15.Cassa filtro
16.Servomotore valvola a farfalla
1-4
CARATTERISTICHE
HAS1RC1103
• un dispositivo di autodiagnosi
FUNZIONI STRUMENTAZIONE
Gruppo strumenti multifunzione • Assicurarsi di ruotare la chiave su “ON” prima
di utilizzare i tasti “SELECT” e “RESET”.
• Solo per il Regno Unito: Per commutare da chi-
lometri a miglia sui display del tachimetro e
multifunzione, tenere premuto il tasto “SE-
LECT” per almeno un secondo.
Contagiri
1 2 1 2
1. “Tasto SELECT”
2. “Tasto RESET”
1 2 3 4 5
1. Contagiri
2. Zona rossa contagiri
Il contagiri consente al conducente di monitorare
9 8 6,7 la velocità del motore e mantenerla nella gamma
di potenza ideale.
1. Display ingranaggio di trasmissione Quando la chiave viene ruotata su “ON”, il con-
2. Contagiri tagiri passa dalla gamma giri/min. e ritorna a
3. Display modalità di guida zero giri/min. per testare il circuito elettrico.
HCA10032
4. Indicatore livello carburante
5. Indicatore eco “ECO”
Non far funzionare il motore quando il conta-
6. Display multifunzione
giri è nella zona rossa.
7. Dispositivo di autodiagnosi
Zona rossa: 11250 giri/min. e oltre
8. Orologio digitale
9. Tachimetro Orologio digitale
HWA12423
1
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle regolazioni
dello strumento multifunzione. Il cambia-
mento delle impostazioni durante la marcia
può distrarre il pilota ed aumentare il rischio
di un incidente.
L’unità indicatore multifunzione è provvista di:
• un tachimetro
1. Orologio digitale
• un contagiri
• un orologio digitale L’orologio digitale viene visualizzato quando la
• un indicatore livello carburante chiave viene ruotata su “ON”. Inoltre, l’orologio
• un indicatore eco digitale può essere visualizzato per 10 secondi
• un display ingranaggio di trasmissione premendo il tasto “SELECT” quando il blocchet-
• un display modalità di guida (che visualizza il to accensione è in posizione “OFF”, “LOCK” op-
modo di guida selezionato) pure “ ”.
• un display multifunzione
1-5
CARATTERISTICHE
1-6
CARATTERISTICHE
1-7
CARATTERISTICHE
1-8
CARATTERISTICHE
Display temperatura aria di aspirazione Se viene rilevato un problema nei circuiti del si-
stema anti-accensione, la relativa spia di segna-
1 lazione lampeggia e il display visualizza un
codice di errore.
1-9
CARATTERISTICHE
1-10
CARATTERISTICHE
HAS1RC1109
1 2
1. Sensore posizione acceleratore
2. Servomotore valvola a farfalla
3. Sensore posizione della valvola a farfalla
4. Valvole a farfalla
1-11
CARATTERISTICHE
3 2
5
6
7
8
9
HAS1RC1104
1-12
CARATTERISTICHE
Schema ABS
8
9
1 2 3
5
6
1. Gruppo unità idraulica 6. Sensore ruota anteriore
2. Scatola fusibili 2 7. Rotore sensore ruota anteriore
3. Connettore di prova ABS 8. Spia ABS
4. Sensore ruota posteriore 9. Scatola fusibili 1
5. Rotore del sensore ruota posteriore
ABS
Il funzionamento dei freni ABS Yamaha è identico a quello dei freni convenzionali su altri veicoli, con
una leva freno per azionare il freno anteriore e un pedale freno per azionare il freno posteriore.
Quando viene rilevato il bloccaggio delle ruote a causa di una frenata di emergenza, il sistema idraulico
agisce separatamente sul freno anteriore e su quello posteriore.
Termini utili
• Velocità ruota:
La velocità di rotazione della ruota anteriore e posteriore.
• Velocità parte ciclistica:
La velocità della parte ciclistica.
Quando vengono attivati i freni, la velocità della ruota e della parte ciclistica viene ridotta. Tuttavia, la
parte ciclistica si sposta in avanti grazie alla propria inerzia, anche se la velocità della ruota diminui-
sce.
• Forza del freno:
La forza applicata dal freno per ridurre la velocità delle ruote.
1-13
CARATTERISTICHE
0 %: Non c’è alcuno slittamento tra la ruota e la superficie stradale. La velocità della parte ciclistica è
uguale alla velocità della ruota.
100 %: La velocità della ruota è “0”, ma la parte ciclistica è in movimento (ossia, ruota bloccata).
Forza del freno e stabilità del veicolo
Quando la pressione del freno aumenta, la velocità della ruota si riduce. Si produce una condizione di
slittamento tra il pneumatico e il manto stradale e viene prodotta forza frenante. Il limite di questa forza
frenante dipende dalla forza di attrito tra il pneumatico e il manto stradale ed è strettamente collegato
allo slittamento della ruota. Lo slittamento della ruota è rappresentato dal rapporto di slittamento.
Anche la forza laterale è strettamente correlata allo slittamento della ruota. Vedere figura “A”. Se i freni
vengono azionati mantenendo il giusto rapporto di slittamento, è possibile ottenere la massima forza
del freno senza perdere troppa forza laterale.
L’ABS consente di sfruttare appieno le proprietà dei pneumatici, sia sulle superfici sdrucciolevoli che
su quelle meno sdrucciolevoli. Vedere figura “B”.
1-14
CARATTERISTICHE
Quando l’ABS si attiva, è possibile avvertire un’azione pulsante sulla leva freno o sul pedale freno; que-
sto tuttavia non indica la presenza di guasti.
Maggiore è la forza laterale sul pneumatico, minore è la trazione disponibile per la frenata. Questo vale
sia per i veicoli con ABS sia per quelli sprovvisti di ABS. Pertanto, non è consigliabile frenare brusca-
mente in curva. Un’eccessiva forza laterale, che non può essere impedita dall’ABS, potrebbe provocare
uno slittamento laterale del pneumatico.
1-15
CARATTERISTICHE
HWA1RC1101
La frenata del veicolo, anche nei casi peggiori, avviene principalmente durante la marcia rettili-
nea. In curva, una frenata brusca provoca la perdita di trazione dei pneumatici. Anche nei veicoli
provvisti di ABS, non è possibile impedire il capovolgimento del veicolo provocato da una bru-
sca frenata.
L’ABS ha lo scopo di evitare il bloccaggio della ruota agendo sulla pressione del liquido freni. Tuttavia,
se la ruota tende a bloccarsi su un manto stradale scivoloso, a causa dell’effetto frenante del motore,
l’ABS potrebbe non riuscire ad impedire il bloccaggio della ruota.
HWA13870
L’ABS può solo evitare il bloccaggio della ruota provocato dall’applicazione dei freni. L’ABS
non può impedire il bloccaggio della ruota su superfici scivolose, come ad esempio il ghiaccio,
quando il bloccaggio è dovuto all’effetto frenante del motore, anche se l’ABS stesso è attivo.
1-16
CARATTERISTICHE
3
2
4 4
6 5 6
7 7
8
9 9
10 13
11 14
12
1. Pompa freno posteriore 8. ECU ABS
2. Gruppo unità idraulica 9. Camera ausiliaria
3. Pompa freno anteriore 10.Pinza freno posteriore
4. Elettrovalvola di ingresso 11.Sensore ruota posteriore
5. Motorino ABS 12.Spia ABS
6. Pompa idraulica 13.Pinza freno anteriore
7. Elettrovalvola di uscita 14.Sensore ruota anteriore
HAS1RC1105
1-17
CARATTERISTICHE
1
2
Spia ABS
La spia ABS “1” si accende per avvertire il conducente di un guasto nell’ABS.
Quando il blocchetto accensione viene portato su “ON”, la spia ABS si accende per controllare il circuito
elettrico e la funzione di sistema (autodiagnosi ABS) e si spegne quando il veicolo è in moto (la funzione
di controllo è stata completata in modo corretto a una velocità di circa 6-10 km/h [da 3.8 a 6.3 mi/h]).
Dopo aver completato tutti i controlli e gli interventi di manutenzione, la spia ABS si spegne quando si
guida il veicolo a una velocità di 7 km/h (4 mi/h) o superiore.
HCA1RC1101
Se la ruota posteriore viene fatta girare con il veicolo posizionato su un supporto adatto, è pos-
sibile che la spia ABS lampeggi o si accenda. In tal caso, ruotare il blocchetto accensione su
“OFF”, quindi nuovamente su “ON”. Il funzionamento dell’ABS è normale se la spia ABS si spe-
gne dopo che il veicolo inizia a muoversi. Se i codici guasto non vengono eliminati, la spia ABS
si spegne quando il veicolo viene portato a una velocità di circa 30 km/h (19 mi/h).
1-18
CARATTERISTICHE
2. Quando l’ABS è attivo, l’elettrovalvola di ingresso “1” si chiude e l’elettrovalvola di uscita “2” si apre
mediante la potenza fornita dai segnali dell’ECU ABS. Questo riduce la pressione idraulica.
3. Quando l’ECU ABS invia un segnale per fermare la riduzione della pressione idraulica, l’elettroval-
vola di uscita “2” si chiude e il liquido freni viene nuovamente pressurizzato. L’elettrovalvola di in-
gresso “1” controlla la differenza di pressione idraulica tra il liquido freni delle tubazioni superiori (lato
pompa freno) e il liquido freni delle tubazioni inferiori (lato pinza freno).
1-19
CARATTERISTICHE
Camera ausiliaria
La camera ausiliaria accumula il liquido freni che viene depressurizzato mentre l’ABS è in funzione.
1-20
CARATTERISTICHE
ECU ABS
L’ECU dell’ABS è integrato con l’unità idraulica per un design compatto e leggero.
Come illustrato dal seguente diagramma a blocchi, la ECU ABS riceve i segnali dei sensori ruote dalle
ruote anteriore e posteriore e riceve inoltre i segnali di altri circuiti di controllo.
4 7
3
1 8 9
2
10 11
5 6 13
12
14 23
24
16 17
25
15
18 26
22 19
20 27
21
Le azioni necessarie sono confermate attraverso il circuito monitor e i segnali di controllo vengono tra-
smessi al gruppo unità idraulica.
Controllo attivazione ABS
Il controllo del funzionamento dell’ABS avviene nella centralina ECU ABS e si divide in due parti:
• Controllo idraulico
• Autodiagnosi
Quando viene rilevato un guasto nell’ABS, il codice guasto viene memorizzato nell’ECU ABS per una
rapida identificazione e risoluzione del problema.
1-21
CARATTERISTICHE
• Alcuni tipi di guasti non sono memorizzati nell’ECU ABS (es., un fusibile ECU ABS bruciato).
• L’ABS esegue un test di autodiagnosi per alcuni secondi ogni volta che il veicolo viene avviato per la
prima volta dopo che il blocchetto accensione è stato ruotato su ON. Durante questo test, è possibile
udire un “clic” proveniente da sotto la sella e, se la leva freno o il pedale freno sono applicati anche
solo leggermente, si potrà avvertire una vibrazione sul pedale e sulla leva, ma ciò non indica un mal-
funzionamento.
HAS1RC1106
FUNZIONAMENTO ABS
Il circuito idraulico ABS consiste di due sistemi: la ruota anteriore e la ruota posteriore. Di seguito è ri-
portata la descrizione del sistema della ruota anteriore.
Frenata normale (ABS non attivato)
Quando l’ABS non è attivo, l’elettrovalvola di ingresso è aperta e l’elettrovalvola di uscita è chiusa poi-
ché non è stato trasmesso alcun segnale di controllo all’ECU ABS. Pertanto, quando la leva freno viene
tirata, la pressione idraulica nella pompa freno aumenta ed il liquido freni viene inviato alla pinza freno.
A questo punto, le valvole di ingresso e di uscita della pompa idraulica sono chiuse. Di conseguenza,
la pompa freno pressurizza direttamente la pinza freno durante la frenata normale. Quando la leva fre-
no viene rilasciata, il liquido freni nella pinza freno ritorna alla pompa freno.
1-22
CARATTERISTICHE
7 6
5
8
9
10
11
12
13
1. Pompa freno 8. Pinza freno
2. Interruttore luce stop 9. Sensore ruota
3. Motorino ABS 10.ECU ABS
4. Pompa idraulica 11.Spia ABS
5. Camera ausiliaria 12.Pressione liquido freni
6. Elettrovalvola di uscita 13.Tempo
7. Elettrovalvola di ingresso
1-23
CARATTERISTICHE
2. Fase di pressurizzazione
L’elettrovalvola di uscita viene chiusa tramite il segnale di “pressurizzazione” trasmesso dall’ECU
ABS. A questo punto, l’ECU ABS controlla l’apertura dell’elettrovalvola di ingresso. Quando l’elet-
trovalvola di ingresso si apre, la tubazione dalla pompa freno si apre, consentendo al liquido freni di
essere inviato alla pinza freno.
1-24
CARATTERISTICHE
HAS1RC1108
1-25
CARATTERISTICHE
Funzione ABS
HWA1RC1102
• Quando viene eseguito un controllo idraulico dall’ABS, il sistema frenante avverte il condu-
cente che le ruote tendono a bloccarsi, generando una forza-reazione pulsante nella leva freno
o nel pedale freno. Quando l’ABS è attivo, la presa tra il manto stradale e i pneumatici è quasi
al limite. L’ABS non può impedire il bloccaggio della ruota* su superfici scivolose, come ad
esempio il ghiaccio, quando il bloccaggio è dovuto all’effetto frenante del motore, anche se
l’ABS stesso è attivo.
Usare estrema cautela quando si mette in moto il veicolo in presenza di tali condizioni.
• L’ABS non è progettato per ridurre la distanza di frenata o aumentare le prestazioni in curva.
• In base alle condizioni dell’asfalto, la distanza di frenata può essere maggiore rispetto a quella
di veicoli sprovvisti di ABS. Pertanto, si consiglia di guidare ad una velocità sicura e mante-
nere la distanza di sicurezza con gli altri veicoli.
• La frenata del veicolo, anche nei casi peggiori, avviene principalmente durante la marcia ret-
tilinea. In curva, una frenata brusca provoca la perdita di trazione dei pneumatici. Anche per i
veicoli provvisti di ABS, è impossibile impedire il capovolgimento del veicolo in caso di bru-
sca frenata.
• L’ABS non funziona quando il blocchetto accensione viene ruotato su “OFF”. Si può utilizzare
comunque la funzione di frenata convenzionale.
* Bloccaggio delle ruote: Condizione che si verifica quando la rotazione di una o entrambe le
ruote viene bloccata ma il veicolo prosegue la marcia.
1-26
INFORMAZIONI IMPORTANTI
HAS20180
INFORMAZIONI IMPORTANTI
HAS20190
HAS20210
1. Olio
2. Labbro
3. Molla
4. Grasso
HAS20220
RONDELLE/PIASTRE DI BLOCCAGGIO E
COPPIGLIE
Dopo la rimozione, sostituire tutte le rondelle di
bloccaggio/le piastre “1” e le coppiglie. Dopo
4. Durante lo smontaggio, pulire tutti i compo-
aver serrato il bullone o il dado secondo i dati
nenti e posarli su supporti nell’ordine di
tecnici, piegare le linguette di bloccaggio contro
smontaggio. Questo consente di ridurre i
il piano del bullone o del dado.
tempi di montaggio e permette di installare
correttamente tutti i componenti.
5. Tenere tutti i componenti lontano da eventua-
li fonti d’incendio.
HAS20200
COMPONENTI
Utilizzare solo ricambi originali Yamaha per tutte
le sostituzioni. Per la lubrificazione, utilizzare
olio e grasso raccomandato dalla Yamaha. Le
altre marche possono essere simili nella funzio-
ne e nell’aspetto, ma inferiori nella qualità.
1-27
INFORMAZIONI IMPORTANTI
HAS20231 HAS32080
HAS20240
1-28
INFORMAZIONI DI ASSISTENZA DI BASE
HAS30380
FISSAGGI RAPIDI
Tipo a rivetto
1. Togliere:
• Fissaggio rapido
2. Installare:
• Fissaggio rapido
2. Installare:
• Fissaggio rapido
IMPIANTO ELETTRICO
Manipolazione dei componenti elettrici
HCA16600
Tipo a vite
1. Togliere:
• Fissaggio rapido
1-29
INFORMAZIONI DI ASSISTENZA DI BASE
HCA16750 HCA16770
Quando si scollegano i cavi della batteria Quando si collegano i cavi della batteria alla
dalla batteria, accertarsi di scollegare prima batteria, accertarsi di collegare prima il cavo
il cavo negativo batteria e, successivamente, positivo batteria e, successivamente, il cavo
il cavo positivo batteria. Se un attrezzo o un negativo batteria. Se un attrezzo o un ogget-
oggetto simile entra in contatto con il veicolo to simile entra in contatto con il veicolo
quando il cavo negativo batteria è collegato, quando il cavo negativo batteria è collegato,
potrebbero generarsi delle scintille; condi- potrebbero generarsi delle scintille; condi-
zione questa estremamente pericolosa. zione questa estremamente pericolosa.
HCA16610
HCA16620
HCA16760
Accertarsi di collegare i cavi batteria ai termi- Maneggiare i componenti elettrici con parti-
nali batteria corretti. L’inversione dei colle- colare attenzione e non sottoporli a impatti
gamenti dei cavi batteria potrebbe violenti.
danneggiare i componenti elettrici.
1-30
INFORMAZIONI DI ASSISTENZA DI BASE
HCA16630 HCA14371
I componenti elettrici sono molto sensibili Non inserire la sonda provacircuiti nelle fes-
all’elettricità statica; questa potrebbe infatti sure dei terminali del connettore. Inserire le
danneggiarli. Pertanto, non toccare i termi- sonde dal lato opposto “a” del connettore,
nali e accertarsi di tenere i contatti puliti. facendo attenzione a non allentare o danneg-
giare i fili.
1-31
INFORMAZIONI DI ASSISTENZA DI BASE
• Connettore
HCA16780
HCA16790
2. Controllare:
• Cavo
• Connettore 4. Controllare:
• Connettore • Continuità
Umidità Asciugare con un ventilatore. (con il tester tascabile)
Ruggine/macchie Collegare e scollegare
Tester tascabile
diverse volte.
90890-03112
Tester tascabile analogico
YU-03112-C
1-32
INFORMAZIONI DI ASSISTENZA DI BASE
5. Controllare:
• Resistenza
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
1-33
ATTREZZI SPECIALI
HAS20260
ATTREZZI SPECIALI
I seguenti attrezzi speciali sono necessari per una messa a punto e un assemblaggio completi e accu-
rati. Utilizzare esclusivamente attrezzi speciali, poiché ciò aiuta a prevenire i danni causati dall’uso di
attrezzi inadatti o tecniche improvvisate. Attrezzi speciali, numeri componente o entrambe le indicazioni
possono essere diverse a seconda del paese.
In caso di ordine, per evitare errori si consiglia di fare riferimento alla lista riportata qui di seguito.
• Per gli Stati Uniti e il Canada, utilizzare il numero componente che inizia con “YM-”, “YU-” o “ACC-”.
• Per gli altri paesi, utilizzare il numero componente che inizia con “90890-”.
Pagine
Nome utensile/N. utensile Figura
di riferimento
Chiave per ghiere 4-85
90890-01268
Chiave fissa
YU-01268
YU-01304
YU-24460-A
YU-33984
1-34
ATTREZZI SPECIALI
Pagine
Nome utensile/N. utensile Figura
di riferimento
Estrattore del volano 5-33
90890-01362
Estrattore per lavori pesanti
YU-33270-B
YM-A8703
1-35
ATTREZZI SPECIALI
Pagine
Nome utensile/N. utensile Figura
di riferimento
Estrattore asta 4-78, 4-80,
90890-01437 4-81
Kit universale per lo spurgo dell’asta di
smorzamento
YM-A8703
YM-A8703
1-36
ATTREZZI SPECIALI
Pagine
Nome utensile/N. utensile Figura
di riferimento
Attrezzo di bloccaggio della puleggia 5-33, 5-34,
90890-01701 5-35
Attrezzo di bloccaggio frizione primaria
YS-01880-A
Vacuometro 3-9
90890-03094
Vacuummate
YU-44456
YU-44456
1-37
ATTREZZI SPECIALI
Pagine
Nome utensile/N. utensile Figura
di riferimento
Tester digitale circuiti 5-38, 8-191,
90890-03174 8-192, 8-198
Multimetro modello 88 con contagiri
YU-A1927
1-38
ATTREZZI SPECIALI
Pagine
Nome utensile/N. utensile Figura
di riferimento
Installatore cuscinetti albero condotto cen- 6-11
trale
90890-04058
Installatore cuscinetti condotto centrale 40
& 50 mm
YM-04058
Installatore guarnizioni meccaniche 6-11
90890-04078
Installatore guarnizioni pompa acqua
YM-33221-A
1-39
ATTREZZI SPECIALI
Pagine
Nome utensile/N. utensile Figura
di riferimento
Alesatore guidavalvole (ø4.5) 5-26
90890-04118
Alesatore guidavalvole (4.5 mm)
YM-04118
Prolunga 5-1
90890-04136
1-40
ATTREZZI SPECIALI
1-41
DATI TECNICI
3
COPPIE DI SERRAGGIO MOTORE........................................................2-14
COPPIE DI SERRAGGIO PARTE CICLISTICA.......................................2-19
4
PARTE CICLISTICA.................................................................................2-25
6
7
8
9
DATI TECNICI GENERALI
HAS20280
2-1
DATI TECNICI MOTORE
HAS20290
2-2
DATI TECNICI MOTORE
Impianto di raffreddamento
Capacità del radiatore (tutto il circuito compre- 1.93 L (2.04 US qt, 1.70 Imp.qt)
so)
Capacità serbatoio liquido refrigerante (fino al 0.25 L (0.26 US qt, 0.22 Imp.qt)
livello massimo)
Pressione apertura tappo radiatore 93.3–122.7 kPa (0.93–1.23 kgf/cm2, 13.5–17.8
psi)
Pacco radiante
Larghezza 340.0 mm (13.39 in)
Altezza 222.6 mm (8.76 in)
Profondit 22.0 mm (0.87 in)
Pompa acqua
Tipo pompa acqua Pompa centrifuga ad aspirazione singola
Rapporto di riduzione 47/47 29/22 (1.318)
Limite di inclinazione albero della girante 0.15 mm (0.006 in)
Candela/-e
Produttore/modello NGK/CPR9EA9
Distanza elettrodi 0.8–0.9 mm (0.031–0.035 in)
Testa cilindro
Volume della camera di combustione 19.09–20.69 cm3 (1.16–1.26 cu.in)
Limite di deformazione 0.10 mm (0.0039 in)
Albero a camme
Sistema di trasmissione Trasmissione a catena (destra)
Diametro interno cappello albero a camme 24.500–24.521 mm (0.9646–0.9654 in)
Diametro perno di banco albero a camme 24.459–24.472 mm (0.9630–0.9635 in)
Gioco tra il perno di banco e il cappello albero 0.028–0.062 mm (0.0011–0.0024 in)
a camme
Dimensioni lobi dell’albero a camme
Altezza lobo (aspirazione) 36.290–36.390 mm (1.4287–1.4327 in)
Limite 36.190 mm (1.4248 in)
Diametro cerchio di base (aspirazione) 27.950–28.050 mm (1.1004–1.1043 in)
Limite 27.850 mm (1.0965 in)
Altezza lobo (scarico) 35.720–35.820 mm (1.4063–1.4102 in)
Limite 35.620 mm (1.4024 in)
Diametro cerchio di base (scarico) 27.978–28.078 mm (1.1015–1.1054 in)
Limite 27.878 mm (1.0976 in)
Limite di disassamento albero a camme 0.030 mm (0.0012 in)
Catena di distribuzione
Sistema di tensione Automatico
Valvola, sede della valvola, guidavalvola
Gioco valvole (a freddo)
Aspirazione 0.11–0.20 mm (0.0043–0.0079 in)
Scarico 0.26–0.30 mm (0.0102–0.0118 in)
Dimensioni delle valvole
Diametro testa valvola (aspirazione) 30.90–31.10 mm (1.2165–1.2244 in)
Diametro testa valvola (scarico) 24.90–25.10 mm (0.9803–0.9882 in)
Ampiezza contatto sede valvola (aspirazio- 0.90–1.10 mm (0.0354–0.0433 in)
ne)
Limite 1.60 mm (0.06 in)
Ampiezza contatto sede valvola (scarico) 1.10–1.30 mm (0.0433–0.0512 in)
2-3
DATI TECNICI MOTORE
2-4
DATI TECNICI MOTORE
Fasce elastiche
Fascia superiore
Tipo di fascia Cilindrica
Distanza delle imboccature (a fascia monta- 0.15–0.25 mm (0.0059–0.0098 in)
ta)
Limite 0.50 mm (0.0197 in)
Gioco laterale della fascia 0.030–0.065 mm (0.0012–0.0026 in)
Limite 0.115 mm (0.0045 in)
Seconda fascia
Tipo di fascia Conica
Distanza delle imboccature (fascia monta- 0.30–0.45 mm (0.0118–0.0177 in)
ta)
Limite 0.80 mm (0.0315 in)
Gioco laterale della fascia 0.020–0.055 mm (0.0008–0.0022 in)
Limite 0.115 mm (0.0045 in)
Fascia raschiaolio
Distanza delle imboccature (fascia monta- 0.10–0.40 mm (0.0039–0.0157 in)
ta)
Biella
Livello olio 0.027–0.051 mm (0.0011–0.0020 in)
Codice colore delle bronzine 1 = Blu 2 = Nero 3 = Marrone 4 = Verde
Albero motore
Limite di disassamento 0.030 mm (0.0012 in)
Gioco laterale della testa di biella 0.160–0.262 mm (0.0063–0.0103 in)
Livello olio perno 0.014–0.038 mm (0.0006–0.0015 in)
Codice colore delle bronzine 0 = Bianco 1 = Blu 2 = Nero 3 = Marrone 4 = Ver-
de
Contralbero di bilanciamento
Limite scentratura contralbero di bilanciamen- 0.030 mm (0.0012 in)
to
Gioco olio perno 0.024–0.048 mm (0.0009–0.0019 in)
Codice colore delle bronzine 1.Blu 2.Nero 3.Marrone 4.Verde 5.Giallo
Frizione
Tipo di frizione In bagno d’olio, a dischi multipli
Metodo di rilascio frizione Trazione dall’esterno, a cremagliera
Gioco della leva della frizione 10.0–15.0 mm (0.39–0.59 in)
Spessore dei dischi d’attrito 1 2.92–3.08 mm (0.115–0.121 in)
Limite d’usura 2.82 mm (0.111 in)
Quantit 7 pezzi
Spessore dei dischi d’attrito 2 2.92–3.08 mm (0.115–0.121 in)
Limite d’usura 2.82 mm (0.111 in)
Quantit 2 pezzi
Spessore dischi frizione 1.90–2.10 mm (0.075–0.083 in)
Quantit 8 pezzi
Limite di deformazione 0.10 mm (0.004 in)
Lunghezza libera molla frizione 52.50 mm (2.07 in)
Limite 49.88 mm (1.96 in)
Quantit 6 pezzi
Trasmissione
Tipo di trasmissione Sempre in presa, a 6 rapporti
2-5
DATI TECNICI MOTORE
2-6
DATI TECNICI PARTE CICLISTICA
HAS20300
2-7
DATI TECNICI PARTE CICLISTICA
2-8
DATI TECNICI PARTE CICLISTICA
2-9
DATI TECNICI IMPIANTO ELETTRICO
HAS20310
2-10
DATI TECNICI IMPIANTO ELETTRICO
2-11
DATI TECNICI IMPIANTO ELETTRICO
2-12
COPPIE DI SERRAGGIO
HAS20320
COPPIE DI SERRAGGIO
HAS20331
A. Apertura di chiave
B. Diametro esterno filettatura
Coppie di serraggio
A B (bul- generali
(dado) lone)
Nm m·kgf ft·lbf
10 mm 6 mm 6 0.6 4.3
12 mm 8 mm 15 1.5 11
14 mm 10 mm 30 3.0 22
17 mm 12 mm 55 5.5 40
19 mm 14 mm 85 8.5 61
22 mm 16 mm 130 13 94
2-13
COPPIE DI SERRAGGIO
HAS20340
2-14
COPPIE DI SERRAGGIO
Filetta- Osserva-
Elemento Qtà Coppia di serraggio
tura zioni
Bullone di raccordo cartuccia fil-
M20 1 70 Nm (7.0 m·kgf, 51 ft·lbf) E
tro olio
Cartuccia filtro olio M20 1 17 Nm (1.7 m·kgf, 12 ft·lbf)
Bullone coppa dell’olio M6 15 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Dado cavo acceleratore M6 2 4.5 Nm (0.45 m·kgf, 3.3 ft·lbf)
Fascetta di serraggio giunto
M5 6 3.0 Nm (0.30 m·kgf, 2.2 ft·lbf)
corpo farfallato
Vite fissaggio coperchio cassa fil-
M5 10 1.6 Nm (0.16 m·kgf, 1.2 ft·lbf)
tro
Fascetta di serraggio del giunto
M5 3 2.8 Nm (0.28 m·kgf, 2.0 ft·lbf)
cassa filtro
Bullone adattatore iniettore car-
M6 2 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
burante
Bullone cassa filtro M6 3 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Dado del tubo di scarico M8 6 20 Nm (2.0 m·kgf, 14 ft·lbf)
Bullone marmitta M8 2 20 Nm (2.0 m·kgf, 14 ft·lbf)
Bullone protezione marmitta M6 3 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bullone carter (perno principale) M8 8 Vedere NOTA.
Bullone carter M8 6 24 Nm (2.4 m·kgf, 17 ft·lbf) E
2-15
COPPIE DI SERRAGGIO
Filetta- Osserva-
Elemento Qtà Coppia di serraggio
tura zioni
Bullone molla frizione M6 6 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Controdado cavo frizione M8 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Dado corona M22 1 95 Nm (9.5 m·kgf, 69 ft·lbf) E
2-16
COPPIE DI SERRAGGIO
Filetta- Osserva-
Elemento Qtà Coppia di serraggio
tura zioni
Dado di regolazione e cavo fri-
M8 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
zione
Cavo acceleratore e corpo farfal-
M6 2 4.5 Nm (0.45 m·kgf, 3.3 ft·lbf)
lato
Bullone serbatoio liquido refrige-
M5 1 0.5 Nm (0.05 m·kgf, 0.37 ft·lbf)
rante
Bullone serbatoio liquido refrige-
M6 1 9 Nm (0.9 m·kgf, 6.5 ft·lbf)
rante
Bullone radiatore M6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bullone coperchio ventola radia-
M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
tore
LT
8 5
2 3
4 1
6 7
8 2 4 6
5 3 1 7
2-17
COPPIE DI SERRAGGIO
Bullone biella
1. Serrare i bulloni a 20 Nm (2.0 m·kgf, 14 ft·lbf)
2. Serrare i bulloni fino a raggiungere l’angolo specificato di 175–185.
7 1 3 5
8 4 2 6
2-18
COPPIE DI SERRAGGIO
HAS20350
2-19
COPPIE DI SERRAGGIO
Filetta- Osserva-
Elemento Qtà Coppia di serraggio
tura zioni
Bullone di fermo supporto supe-
M8 2 26 Nm (2.6 m·kgf, 19 ft·lbf)
riore
Dado piantone di sterzo M22 1 110 Nm (11 m·kgf, 80 ft·lbf)
Bullone supporto superiore
M8 4 22 Nm (2.2 m·kgf, 16 ft·lbf)
manubrio
Ghiera inferiore M25 2 Vedere NOTA.
Dado supporto inferiore manu-
M10 2 40 Nm (4.0 m·kgf, 29 ft·lbf)
brio
Bullone supporto pompa del
M6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
freno anteriore
Bullone di raccordo tubo freno
M10 3 30 Nm (3.0 m·kgf, 22 ft·lbf)
anteriore
Bullone di fermo supporto infe-
M8 4 23 Nm (2.3 m·kgf, 17 ft·lbf)
riore
Blocchetto accensione e sup-
M8 2 23 Nm (2.3 m·kgf, 17 ft·lbf)
porto superiore
Contrappeso manubrio M16 2 26 Nm (2.6 m·kgf, 19 ft·lbf)
Vite tappo serbatoio pompa freno
M4 2 1.5 Nm (0.15 m·kgf, 1.1 ft·lbf)
anteriore
Bullone di fermo supporto leva
M6 1 11 Nm (1.1 m·kgf, 8.0 ft·lbf)
frizione
Bullone avvisatore acustico M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Bullone parafango anteriore M6 4 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bullone supporto pannello stru-
M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
menti
Vite gruppo strumenti M5 3 1.3 Nm (0.13 m·kgf, 0.94 ft·lbf)
Staffa faro e bullone supporto
M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
inferiore
Staffa faro, supporto avvisatore
acustico e bullone supporto infe- M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
riore
Supporto tubo freno anteriore e
M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
bullone staffa faro
Bullone pompa carburante M5 4 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Serbatoio carburante e staffa ser-
M6 4 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
batoio carburante
Staffa serbatoio carburante e
M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
telaio
Serbatoio carburante e supporto
M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
serbatoio carburante
2-20
COPPIE DI SERRAGGIO
Filetta- Osserva-
Elemento Qtà Coppia di serraggio
tura zioni
Staffa serbatoio carburante e bul-
lone gruppo staffa serbatoio car- M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
burante
Bullone tappo serbatoio carbu-
M5 4 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
rante
Staffa presa d’aria e bullone
M6 4 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
telaio
Gruppo staffa serbatoio carbu-
M6 4 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
rante e bullone telaio posteriore
Bullone telaio posteriore e staffa
M6 4 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
della sella
Gruppo serratura sella e bullone
M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
scatola batteria
Perno ruota anteriore M16 1 65 Nm (6.5 m·kgf, 47 ft·lbf)
Bullone fermo perno ruota ante-
M8 1 23 Nm (2.3 m·kgf, 17 ft·lbf)
riore
Bullone pinza freno anteriore M10 4 35 Nm (3.5 m·kgf, 25 ft·lbf)
Bullone disco freno anteriore M6 10 18 Nm (1.8 m·kgf, 13 ft·lbf) LT
Dado perno ruota posteriore M18 1 150 Nm (15 m·kgf, 108 ft·lbf)
Bullone disco freno posteriore M8 5 30 Nm (3.0 m·kgf, 22 ft·lbf) LT
2-21
COPPIE DI SERRAGGIO
Filetta- Osserva-
Elemento Qtà Coppia di serraggio
tura zioni
Supporto adattatore e bullone
M6 2 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
telaio
Bullone telaio posteriore e sca-
M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
tola batteria
Dado gruppo parafango M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Bullone raddrizzatore/regolatore M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Coperchio laterale posteriore e
M6 4 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
bullone telaio posteriore
Telaio posteriore e dado lampada
M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
biluce fanalino/stop
Unità idraulica e bullone supporto
M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
unità idraulica (modelli con ABS)
Supporto unità idraulica e bullone
scatola batteria (modelli con M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
ABS)
Scatola batteria e bullone sup-
M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
porto 1 (modelli con ABS)
Supporto tubo freno posteriore e
bullone tubo freno posteriore M6 1 11 Nm (1.1 m·kgf, 8.0 ft·lbf) LT
2-22
COPPIE DI SERRAGGIO
Filetta- Osserva-
Elemento Qtà Coppia di serraggio
tura zioni
Vite interruttore luce stop ante-
M4 1 1.2 Nm (0.12 m·kgf, 0.87 ft·lbf)
riore
Dado pedale freno M8 1 30 Nm (3.0 m·kgf, 22 ft·lbf)
Controdado pompa freno poste-
M8 1 18 Nm (1.8 m·kgf, 13 ft·lbf)
riore
Bullone pinza freno posteriore
M12 1 27 Nm (2.7 m·kgf, 20 ft·lbf)
(anteriore)
Bullone pinza freno posteriore e
M8 1 22 Nm (2.2 m·kgf, 16 ft·lbf)
(posteriore) LT
Ghiera inferiore
1. Serrare la ghiera a circa 52 Nm (5.2 m·kgf, 38 ft·lbf) con una chiave dinamometrica, quindi allentare
del tutto la ghiera inferiore.
2. Serrare la ghiera inferiore a 18 Nm (1.8 m·kgf, 13 ft·lbf).
2-23
PUNTI DI LUBRIFICAZIONE E TIPI DI LUBRIFICANTE
HAS20360
MOTORE
Punto di lubrificazione Lubrificante
Labbri paraolio LS
O-ring LS
Cuscinetti E
Superfici pistoni E
Spinotti E
Bulloni biella M
LS o
O-ring ugello olio
E
2-24
PUNTI DI LUBRIFICAZIONE E TIPI DI LUBRIFICANTE
Collare trasmissione M
Legante Yamaha n.
Superfici di accoppiamento carter 1215 (Three bond
No.1215®)
Legante Yamaha n.
Gommino cavo gruppo bobina statore 1215 (Three bond
No.1215®)
HAS20380
PARTE CICLISTICA
Punto di lubrificazione Lubrificante
Perno forcellone LS
2-25
PUNTI DI LUBRIFICAZIONE E TIPI DI LUBRIFICANTE
2-26
DIAGRAMMI E TABELLE SISTEMA DI LUBRIFICAZIONE
HAS20390
17
16
15
14
13 13 13
12
11
6
2
1 4
3 5
10
7
8
10
10 10
2-27
DIAGRAMMI E TABELLE SISTEMA DI LUBRIFICAZIONE
1. Filtro olio
2. Pompa olio
3. Valvola di sicurezza
4. Radiatore olio
5. Cartuccia filtro olio
6. Condotto principale
7. Albero secondario
8. Albero primario
9. Forcella innesto cambio (superiore)
10. Spruzzatore della trasmissione
11. Albero motore
12. Magnete in CA
13. Ugello olio
14. Contralbero di bilanciamento
15. Tenditore catena di distribuzione
16. Albero a camme di aspirazione
17. Albero a camme di scarico
2-28
DIAGRAMMI E TABELLE SISTEMA DI LUBRIFICAZIONE
HAS20410
DIAGRAMMI DI LUBRIFICAZIONE
2-29
DIAGRAMMI E TABELLE SISTEMA DI LUBRIFICAZIONE
2-30
DIAGRAMMI E TABELLE SISTEMA DI LUBRIFICAZIONE
2
7 3
1
2-31
DIAGRAMMI E TABELLE SISTEMA DI LUBRIFICAZIONE
2-32
DIAGRAMMI E TABELLE SISTEMA DI LUBRIFICAZIONE
2 1
2-33
DIAGRAMMI E TABELLE SISTEMA DI LUBRIFICAZIONE
1. Radiatore olio
2. Cartuccia filtro olio
3. Interruttore livello olio
4. Filtro olio
5. Pompa olio
6. Bullone condotto principale
2-34
DIAGRAMMI E TABELLE SISTEMA DI LUBRIFICAZIONE
2 7
2-35
DIAGRAMMI E TABELLE SISTEMA DI LUBRIFICAZIONE
1. Contralbero di bilanciamento
2. Albero motore
3. Albero primario
4. Barra di guida forcella cambio (forcella innesto
cambio-C laterale)
5. Albero secondario
6. Bullone condotto secondario
7. Forcella innesto cambio
2-36
DIAGRAMMI E TABELLE SISTEMA DI LUBRIFICAZIONE
3
4 5 6 7
2-37
DIAGRAMMI E TABELLE SISTEMA DI LUBRIFICAZIONE
1. Testa cilindro
2. Albero a camme di scarico
3. Albero a camme di aspirazione
4. Condotto olio al tenditore catena di distribuzione
5. Condotto olio alla testa cilindro
6. Condotto olio alla camera frizione
7. Condotto olio di ritorno dalla testa cilindro
8. Albero motore
9. Condotto principale
2-38
DIAGRAMMI SISTEMA DI RAFFREDDAMENTO
HAS20420
2-39
DIAGRAMMI SISTEMA DI RAFFREDDAMENTO
1. Pompa acqua
2. Termostato
3. Radiatore
2-40
DIAGRAMMI SISTEMA DI RAFFREDDAMENTO
1 2 3
6 5
2-41
DIAGRAMMI SISTEMA DI RAFFREDDAMENTO
1. Camicia d’acqua
2. Termostato
3. Radiatore
4. Pompa acqua
5. Radiatore olio
6. Serbatoio liquido refrigerante
2-42
PERCORSO DEI CAVI
HAS20430
2-43
PERCORSO DEI CAVI
2-44
PERCORSO DEI CAVI
2-45
PERCORSO DEI CAVI
1. Cavo acceleratore
2. Cavo pannello strumenti
3. Gruppo strumenti
4. Cavo interruttore manubrio sinistro
5. Cavo avvisatore acustico
6. Cablaggio elettrico
7. Cavo interruttore manubrio destro
8. Cavo blocchetto accensione/Cavo immobilizzatore
9. Cavo avvisatore acustico
10. Connettore interruttore manubrio
11. Faro
12. Tubo freno anteriore
13. Gruppo luce indicatori di direzione (sinistra/destra)
14. Deflettore
2-46
PERCORSO DEI CAVI
2-47
PERCORSO DEI CAVI
1. Tappo radiatore
2. Radiatore
3. Ventola radiatore
4. Manicotto uscita radiatore
5. Termostato gruppo
6. Camicia d’acqua giunto
7. Serbatoio liquido refrigerante
8. Manicotto entrata radiatore
2-48
PERCORSO DEI CAVI
2-49
PERCORSO DEI CAVI
1. Telaio
2. Serbatoio carburante
3. Pompa benzina
4. Tubo di scarico serbatoio carburante
5. Tubetto sfiato serbatoio carburante
6. Molletta
7. Gruppo tubo benzina
2-50
PERCORSO DEI CAVI
Cassa filtro e corpo farfallato (vista dall’alto e vista dal lato sinistro)
2-51
PERCORSO DEI CAVI
2-52
PERCORSO DEI CAVI
2-53
PERCORSO DEI CAVI
2-54
PERCORSO DEI CAVI
2-55
PERCORSO DEI CAVI
2-56
PERCORSO DEI CAVI
2-57
PERCORSO DEI CAVI
1. Tubetto sistema d’induzione aria (dalla cassa filtro M. Installare il connettore sensore temperatura aria di
alla valvola interdizione aria) aspirazione sulla nervatura della staffa presa
2. Cassa filtro d’aria.
3. Cavi acceleratore N. Installare il morsetto al foro sul fondo del coper-
chio connettore.
4. Cavo gruppo bobina statore
O. Fissare il connettore blocchetto accensione al
5. Cavo sensore velocità (eccetto modelli con ABS) coperchio connettore con il morsetto.
6. Morsetto P. Le posizioni per i cavi sul lato gruppo immobilizza-
7. Cavo positivo batteria tore non sono importanti per il cavo blocchetto
8. Cavo motorino avviamento accensione.
9. Cavo bobina statore Q. Assicurarsi che il connettore blocchetto accen-
sione non sporga dal bordo della spugna.
10. Cablaggio elettrico (al raddrizzatore/regolatore)
R. Allineare la protezione del cablaggio elettrico con il
11. Cavo sensore posizione cambio bordo del nastro in velcro e avvolgerlo. Tuttavia, la
12. Cavetto interruttore cavalletto laterale superficie del nastro può sporgere in qualche
13. Cavo interruttore livello olio modo.
14. Soffietti parapolvere S. Far passare il cavo sensore ruota anteriore sul lato
posteriore del veicolo rispetto al cavo blocchetto
15. Cavo frizione accensione.
16. Connettore sensore temperatura aria di aspira- T. Non importa se il cavo interruttore livello olio o il
zione cavetto interruttore cavalletto laterale sono in alto.
17. Staffa presa d’aria U. Non importa se il tubo di scarico serbatoio carbu-
18. Protezione cablaggio elettrico rante o il tubetto sfiato serbatoio carburante sono
19. Coperchio connettore in alto ma assicurarsi che i tubi non siano intrec-
ciati tra loro.
20. Connettore blocchetto accensione 1
V. Eccetto modelli con ABS
21. Connettore blocchetto accensione 2
W. Modelli con ABS
22. Spugna
23. Bordo spugna
24. Sensore ruota anteriore
2-58
PERCORSO DEI CAVI
2-59
PERCORSO DEI CAVI
1. Connettore iniettore #1
2. Connettore iniettore #2
3. Morsetto
4. Connettore bobina accensione #1
5. Connettore bobina accensione #2
6. Connettore valvola interdizione aria
7. Connettore bobina accensione #3
8. Connettore iniettore carburante #3
9. Connettore sensore posizione della valvola a far-
falla
10. Connettore servomotore a farfalla
11. Tubo incrociato
12. Connettore sensore posizione acceleratore
13. Connettore sensore di pressione
14. Tubetto sistema d’induzione aria (dalla cassa filtro
alla valvola interdizione aria)
15. Cavo frizione
16. Valvola interdizione aria
17. Cassa filtro
18. ECU (unità di controllo motore)
19. Connettore ECU (unità di controllo motore)
2-60
PERCORSO DEI CAVI
2-61
PERCORSO DEI CAVI
2-62
PERCORSO DEI CAVI
2-63
PERCORSO DEI CAVI
2-64
PERCORSO DEI CAVI
2-65
PERCORSO DEI CAVI
1. Faro gruppo
2. Pinza freno destro
3. Tubo freno anteriore
4. Morsetto
5. Pinza freno sinistro
2-66
PERCORSO DEI CAVI
2-67
PERCORSO DEI CAVI
1. Faro gruppo
2. Morsetto
3. Tubo freno anteriore
4. Protezione sensore ruota anteriore
5. Pinza freno destro
6. Cavo del sensore ruota anteriore
7. Pinza freno sinistro
8. Sensore ruota anteriore
9. Alloggiamento sensore ruota anteriore
10. Supporto del cavo sensore ruota anteriore
2-68
PERCORSO DEI CAVI
Freno posteriore
Eccetto modelli con ABS
2-69
PERCORSO DEI CAVI
1. Telaio posteriore
2. Morsetto
3. Pinza freno posteriore
4. Tubo freno posteriore
5. Gruppo forcellone
2-70
PERCORSO DEI CAVI
Freno posteriore
Modelli con ABS
2-71
PERCORSO DEI CAVI
1. Telaio posteriore
2. Sensore ruota posteriore
3. Cavo del sensore ruota posteriore
4. Pinza freno posteriore
5. Tubo freno posteriore
6. Morsetto
7. Gruppo forcellone
2-72
PERCORSO DEI CAVI
2-73
PERCORSO DEI CAVI
1. Cablaggio elettrico
2. Scatola batteria
3. Tubo freno (dalla pompa freno anteriore all’unità
idraulica)
4. Tubo freno (dall’unità idraulica alle pinze freno
anteriore)
5. Tubo freno (dalla pompa freno posteriore all’unità
idraulica)
6. Tubo freno (dall’unità idraulica alla pinza freno
posteriore)
7. Tappo
8. Cavo del sensore ruota posteriore
9. Supporto
2-74
PERCORSO DEI CAVI
2-75
ISPEZIONI E REGOLAZIONI PERIODICHE
1
TABELLA DI MANUTENZIONE PERIODICA PER IL SISTEMA DI
CONTROLLO EMISSIONI.........................................................................3-1
MANUTENZIONE GENERALE E TABELLA DI LUBRIFICAZIONE...........3-1
CONTROLLO CIRCUITO DEL CARBURANTE .........................................3-5
CONTROLLO CANDELE ...........................................................................3-5
2
REGOLAZIONE DEL GIOCO VALVOLE ...................................................3-6
CONTROLLO DEL REGIME DEL MINIMO................................................3-9
SINCRONIZZAZIONE CORPI FARFALLATI .............................................3-9
CONTROLLO GIUNTI CORPO FARFALLATO........................................3-11
REGOLAZIONE VOLUME DEI GAS DI SCARICO..................................3-11
CONTROLLO SISTEMA D’INDUZIONE ARIA.........................................3-12
CONTROLLO DEL TUBO SFIATO TESTA CILINDRO ...........................3-12
SOSTITUZIONE ELEMENTO FILTRANTE..............................................3-12
REGOLAZIONE DEL GIOCO LEVA FRIZIONE.......................................3-13
3
CONTROLLO FUNZIONAMENTO FRENI ...............................................3-13
CONTROLLO DEL LIVELLO DEL LIQUIDO FRENI ................................3-13
REGOLAZIONE DEL FRENO A DISCO ANTERIORE ............................3-14
CONTROLLO DELLE PASTIGLIE FRENO ANTERIORE........................3-15
REGOLAZIONE DEL FRENO A DISCO POSTERIORE..........................3-15
4
CONTROLLO DELLE PASTIGLIE FRENO POSTERIORE .....................3-15
SPURGO DELL’IMPIANTO FRENO IDRAULICO
(eccetto modelli con ABS). ......................................................................3-16
SPURGO DELL’IMPIANTO FRENO IDRAULICO (modelli con ABS)......3-17
CONTROLLO DEI TUBI FRENO ANTERIORE .......................................3-18
5
CONTROLLO DEL TUBO FRENO POSTERIORE ..................................3-18
CONTROLLO DELLE RUOTE .................................................................3-18
6
CONTROLLO DEI PNEUMATICI .............................................................3-18
CONTROLLO DEI CUSCINETTI RUOTE ................................................3-20
CONTROLLO FUNZIONAMENTO DEL FORCELLONE .........................3-20
LUBRIFICAZIONE DEL PERNO DI GUIDA DEL FORCELLONE............3-20
CORREZIONE DELLA TENSIONE DELLA CATENA..............................3-20
7
LUBRIFICAZIONE DELLA CATENA DELLA TRASMISSIONE ...............3-21
CONTROLLO E REGOLAZIONE DELLA TESTA DI STERZO................3-21
LUBRIFICAZIONE DELLA TESTA DI STERZO.......................................3-22
CONTROLLO DELLA PARTE CICLISTICA .............................................3-23
LUBRIFICAZIONE DELLA LEVA FRENO................................................3-23
LUBRIFICAZIONE DELLA LEVA FRIZIONE ...........................................3-23
LUBRIFICAZIONE DEL PEDALE.............................................................3-23
REGOLAZIONE DEL PEDALE CAMBIO .................................................3-23
CONTROLLO DEL CAVALLETTO LATERALE .......................................3-23
8
LUBRIFICAZIONE DEL CAVALLETTO LATERALE ................................3-23
CONTROLLO INTERRUTTORE CAVALLETTO LATERALE ..................3-23
CONTROLLO DELLA FORCELLA ANTERIORE.....................................3-24
REGOLAZIONE DEGLI STELI FORCELLA ANTERIORE.......................3-24
CONTROLLO GRUPPO AMMORTIZZATORE POSTERIORE ...............3-25
9
REGOLAZIONE DEL GRUPPO AMMORTIZZATORE POSTERIORE....3-25
CONTROLLO BRACCIO DI COLLEGAMENTO E BRACCIO
CINEMATISMO .......................................................................................3-26
CONTROLLO LIVELLO OLIO MOTORE .................................................3-26
CAMBIO OLIO MOTORE .........................................................................3-27
MISURAZIONE PRESSIONE OLIO MOTORE ........................................3-28
CONTROLLO DEL LIVELLO DEL LIQUIDO REFRIGERANTE...............3-29
CONTROLLO DEL SISTEMA DI RAFFREDDAMENTO..........................3-29
CAMBIO DEL LIQUIDO REFRIGERANTE ..............................................3-30
CONTROLLO DELL’INTERRUTTORE LUCE STOP ANTERIORE.........3-32
REGOLAZIONE DELL’INTERRUTTORE LUCE STOP
POSTERIORE .........................................................................................3-32
CONTROLLO E LUBRIFICAZIONE DEI CAVI.........................................3-32
CONTROLLO MANOPOLA ACCELERATORE .......................................3-32
CONTROLLO E CARICA DELLA BATTERIA ..........................................3-33
CONTROLLO FUSIBILI............................................................................3-33
SOSTITUZIONE DELLA LAMPADA FARO .............................................3-33
REGOLAZIONE DEL FASCIO LUCE.......................................................3-34
MANUTENZIONE PERIODICA
HAS20450
MANUTENZIONE PERIODICA
HAS20460
INTRODUZIONE
Questo capitolo comprende tutte le informazioni necessarie per eseguire i controlli e le regolazioni rac-
comandate. Queste procedure di manutenzione preventiva, se rispettate, garantiranno un funziona-
mento più affidabile e una maggiore durata del veicolo e limiteranno la necessità di costosi interventi di
revisione. Le presenti informazioni valgono sia per i veicoli già in uso, sia per i veicoli nuovi in prepara-
zione per la vendita. Tutti i tecnici preposti alla manutenzione devono conoscere bene le istruzioni con-
tenute nel presente capitolo.
• I controlli annuali devono essere eseguiti ogni anno, tranne nel caso in cui venga già effettuata
la revisione del veicolo basata sul sistema dei tagliandi collegati alla percorrenza in chilometri
o, per il Regno Unito, in miglia.
• A partire dai 50000 km (30000 mi), ripetere gli intervalli di manutenzione ogni 10000 km (6000 mi).
• Le operazioni contrassegnate da un asterisco devono essere eseguite da un concessionario
Yamaha, poiché richiedono l’uso di attrezzi speciali, la conoscenza di dati e particolari abilità tecniche.
HAS1RC1301
• Controllarne la condizione.
• Pulire e regolare la distanza
2 * Candele tra gli elettrodi.
• Sostituire.
HAS1RC1302
• Controllare il funzionamento.
2 Frizione
• Regolare.
3-1
MANUTENZIONE PERIODICA
• Controllare il funzionamento,
il livello del liquido e verificare
3 * Freno anteriore che non ci siano perdite di
liquido dal veicolo.
• Controllare il funzionamento,
il livello del liquido e verificare
4 * Freno posteriore che non ci siano perdite di
liquido dal veicolo.
• Verificare la presenza di
crepe e danni.
5 * Tubi freni • Controllare che la posa e il
serraggio siano corretti.
• Controllare il funzionamento e
verificare che non presenti un
10 * Forcellone gioco eccessivo.
3-2
MANUTENZIONE PERIODICA
• Controllare il funzionamento.
18 Cavalletto laterale • Lubrificare con grasso a base
di sapone di litio.
• Controllare il funzionamento e
20 * Forcella verificare che non ci siano
perdite di olio.
• Controllare il funzionamento e
verificare che non ci siano
21 * Assieme ammor-
tizzatore perdite d’olio dall’ammortizza-
tore.
• Cambiare.
• Controllare il livello dell’olio e
23 Olio motore
verificare che non ci siano
perdite.
• Controllare il funzionamento.
• Controllare il gioco della
Manopola accele- manopola acceleratore e se
28 * ratore
necessario regolarlo.
• Lubrificare il cavo e il corpo
della manopola.
3-3
MANUTENZIONE PERIODICA
• Filtro aria
• Il filtro aria di questo modello è equipaggiato con un elemento in carta con rivestimento in olio mo-
nouso che non deve essere pulito con aria compressa per evitare di danneggiarlo.
• L’elemento filtrante deve essere sostituito più di frequente quando si utilizza il veicolo in aree parti-
colarmente polverose o umide.
• Manutenzione del freno idraulico
• Controllare con regolarità il livello del liquido freni e, se necessario, effettuare dei rabbocchi.
• Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido
freni.
• Sostituire i tubi dei freni ogni quattro anni, oppure prima se crepati o danneggiati.
3-4
MANUTENZIONE PERIODICA
HAS21030
RANTE” alle pagine 7-1.
CONTROLLO CIRCUITO DEL CARBURANTE • Cassa filtro
La seguente procedura si applica a tutti i tubi Fare riferimento a “PARTE CICLISTICA GE-
carburante, di depressione e sfiato. NERALE” alle pagine 4-1.
1. Togliere: • Valvola interdizione aria
• Sella pilota Fare riferimento a “SISTEMA D’INDUZIONE
Fare riferimento a “PARTE CICLISTICA GE- ARIA” alle pagine 7-15.
NERALE” alle pagine 4-1. 2. Togliere:
• Serbatoio carburante • Bobine accensione
Fare riferimento a “SERBATOIO CARBU- • Candele
RANTE” alle pagine 7-1. HCA13320
2. Controllare:
• Tubo benzina “1” Prima di togliere le candele, rimuovere con
• Tubetto sfiato serbatoio carburante “2” aria compressa eventuali impurità accumu-
• Tubo di scarico serbatoio carburante “3” late nei pozzetti per evitare che penetrino nei
Incrinature/danni Sostituire. cilindri.
Collegamento allentato Collegare in modo
corretto. 3. Controllare:
HCA14940 • Tipo di candela
Non corretta Cambiare.
Assicurarsi che il tubetto di sfiato del serba- Produttore/modello
toio carburante sia disposto correttamente. NGK/CPR9EA9
CONTROLLO CANDELE
La seguente procedura si applica a tutte le can-
dele.
1. Togliere:
• Sella pilota
Fare riferimento a “PARTE CICLISTICA GE-
NERALE” alle pagine 4-1.
• Serbatoio carburante 7. Installare:
Fare riferimento a “SERBATOIO CARBU- • Candele
3-5
MANUTENZIONE PERIODICA
1 2
Prima di installare la candela, pulire la superficie
della guarnizione e quella della candela.
8. Installare:
• Valvola interdizione aria
Fare riferimento a “SISTEMA D’INDUZIONE
ARIA” alle pagine 7-15.
• Cassa filtro
Fare riferimento a “PARTE CICLISTICA GE- 4. Misurare:
NERALE” alle pagine 4-1. • Gioco valvole
• Serbatoio carburante Non conforme ai dati tecnici Regolare.
Fare riferimento a “SERBATOIO CARBU-
RANTE” alle pagine 7-1. Gioco valvole (a freddo)
• Sella pilota Aspirazione
Fare riferimento a “PARTE CICLISTICA GE- 0.11–0.20 mm (0.0043–0.0079 in)
Scarico
NERALE” alle pagine 4-1.
0.26–0.30 mm (0.0102–0.0118 in)
HAS20490
3-6
MANUTENZIONE PERIODICA
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Togliere:
• Albero a camme
D
C D
D
3-7
MANUTENZIONE PERIODICA
Esempio: Esempio:
Gioco valvole specificato = 0.11–0.20 mm Numero cuscinetto valvola = 163
(0.004–0.008 in) Valore arrotondato = 165
Gioco valvole misurato = 0.25 mm (0.010 in) Numero nuovo cuscinetto valvola = 165
0.25 mm (0.010 in)–0.20 mm (0.008 in) = f. Installare il nuovo cuscinetto valvola “1” e l’al-
0.05 mm (0.002 in) zavalvola “2”.
c. Controllare lo spessore del cuscinetto valvola
utilizzato. • Lubrificare il cuscinetto valvola con olio al bi-
solfuro di molibdeno.
Lo spessore “a” di ciascun cuscinetto valvola è • Lubrificare l’alzavalvola (lato superiore) con
indicato in centinaia di millimetri sul lato a contat- olio al bisolfuro di molibdeno.
to con l’alzavalvola. • Lubrificare l’alzavalvola (lato esterno) con olio
motore.
Esempio:
• Installare l’alzavalvola e il cuscinetto valvola in
Se il cuscinetto valvola è contrassegnato con
posizione corretta.
“158”, il suo spessore è di 1.58 mm (0.062 in).
• Deve essere possibile ruotare facilmente a
mano l’alzavalvola.
3-8
MANUTENZIONE PERIODICA
• Tubo benzina
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲ • Impianto di scarico
7. Installare: • Tubi sfiato
• Tutti i componenti rimossi
Controllo della sincronizzazione dei corpi
farfallati
Per l’installazione, invertire la procedura di rimo-
1. Collocare il veicolo su una superficie piana.
zione.
HAS1RC1317
Posizionare il veicolo su un supporto adatto.
CONTROLLO DEL REGIME DEL MINIMO 2. Togliere:
• Sella pilota
Prima di regolare il regime del minimo, regolare Fare riferimento a “PARTE CICLISTICA GE-
correttamente la sincronizzazione del corpo far- NERALE” alle pagine 4-1.
fallato, pulire l’elemento filtrante e assicurarsi • Serbatoio carburante
che il motore abbia raggiunto un livello di com- Fare riferimento a “SERBATOIO CARBU-
pressione adeguato. RANTE” alle pagine 7-1.
1. Avviare il motore e farlo riscaldare per alcuni • Cassa filtro
minuti. Fare riferimento a “PARTE CICLISTICA GE-
2. Controllare: NERALE” alle pagine 4-1.
• Regime del minimo 3. Togliere:
Non conforme ai dati tecnici Procedere al • Tappi “1”
prossimo punto. 1
Regime del minimo
1100–1300 giri/min.
3. Controllare:
• Valore di apprendimento ISC (controllo regi-
me minimo)
“00” o “01” Controllare il sistema di aspira-
zione.
“02” Pulire i corpi farfallati. 4. Installare:
Fare riferimento a “CONTROLLO E PULIZIA • Vacuometro “1”
DEI CORPI FARFALLATI” alle pagine 7-8.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ Vacuometro
a. Collegare lo strumento diagnostico Yamaha. 90890-03094
Utilizzare il numero codice diagnostico “67”. Vacuummate
Fare riferimento a “FUNZIONE DI AUTODIA- YU-44456
GNOSI E TABELLA CODICI DI DIAGNOSTI-
CA” alle pagine 9-5.
b. Controllare il valore di istruzione ISC (control- 1
lo regime del minimo).
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS1RC1318
3-9
MANUTENZIONE PERIODICA
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
1
Regolazione della sincronizzazione dei cor-
pi farfallati
1. Regolare:
• Sincronizzazione corpi farfallati
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ ▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
a. Avviare il motore, riscaldarlo per alcuni minu- 2. Arrestare il motore e rimuovere gli strumenti
ti, quindi lasciarlo girare al regime del minimo di misura.
prescritto. 3. Installare:
Regime del minimo • Tappi
1100–1300 giri/min. 4. Installare:
• Cassa filtro
b. Utilizzando il corpo farfallato con la vite aria Fare riferimento a “PARTE CICLISTICA GE-
bypass “1” con un riferimento di vernice bian- NERALE” alle pagine 4-1.
ca come standard, regolare gli altri corpi far- • Serbatoio carburante
fallati girando la vite aria bypass all’interno o Fare riferimento a “SERBATOIO CARBU-
all’esterno. RANTE” alle pagine 7-1.
HCA1RC1307
• Sella pilota
Fare riferimento a “PARTE CICLISTICA GE-
Non ruotare la vite aria bypass (riferimento di NERALE” alle pagine 4-1.
vernice bianca) del corpo farfallato che rap- 5. Regolare:
presenta lo standard. In caso contrario, il • Gioco manopola acceleratore
motore potrebbe funzionare in modo appros- Fare riferimento a “CONTROLLO MANOPO-
simativo al regime del minimo e i corpi farfal- LA ACCELERATORE” alle pagine 3-32.
lati potrebbero non funzionare
correttamente. Gioco della manopola accelerato-
re
3.0–5.0 mm (0.12–0.20 in)
• Ruotare la vite aria bypass utilizzando l’instal-
latore angolare carburatore.
• Dopo ciascuna fase, mandare su di giri il moto-
re due o tre volte, ogni volta per meno di un se-
condo, e controllare di nuovo la
3-10
MANUTENZIONE PERIODICA
HAS21010
3. Installare:
• Corpi farfallati
Fare riferimento a “CORPI FARFALLATI” alle
pagine 7-4.
HAS20600 3
REGOLAZIONE VOLUME DEI GAS DI 1 2
SCARICO
Impostare il livello di densità di CO sul valore Il numero cilindro selezionato appare sul di-
standard, quindi regolare il volume dei gas di splay.
scarico. • Per ridurre il numero cilindro selezionato, pre-
1. Ruotare il blocchetto accensione su “OFF”. mere il tasto “RESET”.
2. Premere simultaneamente e mantenere pre- • Per aumentare il numero cilindro selezionato,
muti il tasto “SELECT” “1” e il tasto “RESET” premere il tasto “SELECT”.
“2”, ruotare il blocchetto accensione su “ON” 6. Dopo aver selezionato il cilindro, premere
e continuare a premere i tasti per almeno 8 contemporaneamente il tasto “SELECT” “1” e
secondi. il tasto “RESET” “2” per 2 secondi o più per
attivare la selezione.
“dIAG” appare sul display. 7. Modificare il volume di regolazione CO “3”
premendo i tasti “SELECT” e “RESET”.
1 2 3
1 2
3. Premere il tasto “SELECT” per selezionare la
modalità di regolazione CO “Co” “1” o la mo-
dalità diagnostica “dIAG”. Il volume di regolazione CO appare sul display.
• Per ridurre il volume di regolazione CO, pre-
3-11
MANUTENZIONE PERIODICA
a
1
4. Installare:
• Elemento filtrante
• Coperchio cassa filtro
• ECU (unità di controllo motore)
3. Installare: HCA14401
• Cassa filtro
Fare riferimento a “PARTE CICLISTICA GE- Non azionare mai il motore se l’elemento fil-
NERALE” alle pagine 4-1. trante non è montato. L’aria non filtrata può
HAS20961
causare la rapida usura e il danneggiamento
SOSTITUZIONE ELEMENTO FILTRANTE dei componenti del motore. L’azionamento
1. Togliere: del motore senza elemento filtrante pregiudi-
• Sella pilota ca anche la sincronizzazione dei corpi farfal-
Fare riferimento a “PARTE CICLISTICA GE- lati, compromettendo così le prestazioni del
NERALE” alle pagine 4-1. motore ed esponendolo al rischio di surri-
• Serbatoio carburante scaldamento.
Fare riferimento a “SERBATOIO CARBU-
RANTE” alle pagine 7-1. Quando si installa l’elemento filtrante nel coper-
3-12
MANUTENZIONE PERIODICA
b a 2
2. Regolare:
• Gioco leva frizione
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
Lato manubrio
a. Ruotare il bullone di regolazione “1” in dire- ▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
zione “a” o “b” finché non viene ottenuto il gio-
HAS1RC1307
co leva frizione specificato.
CONTROLLO FUNZIONAMENTO FRENI
Direzione “a” 1. Controllare:
Il gioco leva frizione è aumentato. • Funzionamento dei freni
Direzione “b” I freni non funzionano correttamente Con-
Il gioco leva frizione è diminuito. trollare l’impianto frenante.
Fare riferimento a “FRENO ANTERIORE”
alle pagine 4-31 e “FRENO POSTERIORE”
alle pagine 4-44.
1
a Guidare su strade asciutte, attivare separata-
mente i freni anteriori e posteriori e controllare
che entrambi funzionino correttamente.
HAS21240
b
CONTROLLO DEL LIVELLO DEL LIQUIDO
FRENI
1. Collocare il veicolo su una superficie piana.
3-13
MANUTENZIONE PERIODICA
Posizione #1
a La distanza “a” è la più grande.
Posizione #5
La distanza “a” è la più piccola.
A. Freno anteriore
B. Freno posteriore
HWA13090
a
• Utilizzare esclusivamente il liquido freni in- 1 2
dicato. Altri liquidi freni possono deteriora- 5
1
3
perdite e pregiudicare il funzionamento del
2
sistema frenante.
• Rabboccare con lo stesso tipo di liquido HWA1RC1304
3-14
MANUTENZIONE PERIODICA
T.
R.
HWA1RC1302
HAS21250
freno.
Fare riferimento a “FRENO ANTERIORE” Dopo aver regolato la posizione del pedale
alle pagine 4-31. del freno, accertarsi che non vi sia incolla-
mento dei freni.
2
1 1 b
c 1
a
d
HAS21190
3-15
MANUTENZIONE PERIODICA
1 1
HAS21350
2
SPURGO DELL’IMPIANTO FRENO 1
IDRAULICO (eccetto modelli con ABS).
HWA13100
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
R.
a. Riempire il serbatoio pompa freno o il serba- k. Riempire il serbatoio pompa freno o il serba-
toio liquido freni fino al livello corretto con il li- toio liquido freni fino al livello corretto con il li-
quido freni specificato. quido freni specificato.
3-16
MANUTENZIONE PERIODICA
HAS1RC1319
A. Anteriore
Spurgare l’ABS nei seguenti casi: B. Posteriore
• è stato smontato l’impianto.
• un tubo del freno è allentato, è scollegato d. Posizionare l’altra estremità del tubo in un re-
oppure è stato sostituito. cipiente.
• il livello del liquido freni è molto basso. e. Azionare lentamente il freno pi volte.
• il funzionamento dei freni è difettoso. f. Tirare completamente la leva freno o schiac-
ciare il pedale freno e tenerlo in quella posi-
zione.
• Prestare attenzione a non versare il liquido fre- g. Allentare la vite spurgo aria.
ni o a non riempire troppo il serbatoio pompa
freno o il serbatoio liquido freni. L’allentamento della vite spurgo aria fa sì che
• Quando si spurga l’ABS, accertarsi che ci sia venga scaricata la pressione e che la leva freno
sempre liquido freni a sufficienza prima di azio- entri in contatto con la manopola acceleratore
nare il freno. Se tale precauzione viene ignora- oppure che il pedale freno si estenda al massi-
ta, esiste il rischio che nell’ABS penetri aria; mo.
questo provocherebbe un prolungamento con-
siderevole del processo di spurgo. h. Serrare la vite spurgo aria e quindi rilasciare
• Se lo spurgo si rivela difficoltoso, potrebbe es- la leva freno o il pedale freno.
sere necessario lasciar riposare il liquido freni i. Ripetere i punti da (e) a (h) fino a che tutte le
per un paio d’ore. bolle d’aria non saranno scomparse dal liqui-
• Ripetere la procedura di spurgo quando le bol- do freni nel tubo di plastica.
licine nel tubo sono scomparse. j. Controllare il funzionamento dell’unità idrauli-
ca.
1. Spurgare: Fare riferimento a “TEST DI FUNZIONA-
• ABS MENTO UNITÀ IDRAULICA” alle pagine
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ 4-63.
a. Riempire il serbatoio pompa freno o il serba-
toio liquido freni fino al livello corretto con il li-
3-17
MANUTENZIONE PERIODICA
HCA1RC1309
2. Controllare:
• Supporto tubo freno
Assicurarsi che il blocchetto accensione sia Allentare il collegamento Serrare il bullone
su “OFF” prima di controllare il funziona- del supporto.
mento dell’unità idraulica. 3. Tenere il veicolo in posizione verticale e azio-
k. Dopo aver azionato l’ABS, ripetere i punti da nare il freno posteriore diverse volte.
(e) a (i), quindi rabboccare il serbatoio pompa 4. Controllare:
freno o il serbatoio liquido freni al livello cor- • Tubo freno
retto con il liquido freni consigliato. Perdita di liquido freni Sostituire il tubo
l. Serrare la vite spurgo aria secondo i dati tec- danneggiato.
nici. Fare riferimento a “FRENO POSTERIORE”
alle pagine 4-44.
Vite spurgo aria pinza freno
5 Nm (0.5 m·kgf, 3.6 ft·lbf)
HAS21670
3-18
MANUTENZIONE PERIODICA
pneumatici freddi)
Condizione di carico Dopo numerosi collaudi intensivi, i pneuma-
0–90 kg (0–198 lb) tici sottoindicati sono stati approvati da
Anteriore Yamaha Motor Co., Ltd. per questo modello.
250 kPa (2.50 kgf/cm2, 36 psi) I pneumatici anteriore e posteriore devono
Posteriore essere dello stesso tipo e della stessa mar-
290 kPa (2.90 kgf/cm2, 42 psi)
ca. Non può essere data alcuna garanzia sul-
Condizione di carico
MT09 90–177 kg (198–390 lb) la tenuta del veicolo se viene utilizzata una
MT09A 90–174 kg (198–384 lb) combinazione di pneumatici diversa da quel-
Anteriore la approvata da Yamaha.
250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore Pneumatico anteriore
290 kPa (2.90 kgf/cm2, 42 psi) Misura
Marcia ad alta velocità 120/70 ZR17M/C (58W)
Anteriore Produttore/modello
250 kPa (2.50 kgf/cm2, 36 psi) BRIDGESTONE/S20F
Posteriore Produttore/modello
290 kPa (2.90 kgf/cm2, 42 psi) DUNLOP/D214F
Carico massimo
MT09 177 kg (390 lb)
MT09A 174 kg (384 lb) Pneumatico posteriore
* Inclusivo di bagaglio, guidatore, passeg- Misura
gero e accessori 180/55 ZR17M/C (73W)
Produttore/modello
2. Controllare: BRIDGESTONE/S20R
• Superfici pneumatico Produttore/modello
Danni/usura Sostituire il pneumatico. DUNLOP/D214
HWA13190
HWA13210
3-19
MANUTENZIONE PERIODICA
3-20
MANUTENZIONE PERIODICA
HAS21440
HAS21510
• Per mantenere il corretto allineamento della Sostenere saldamente il veicolo in modo che
ruota, eseguire la regolazione in modo unifor- non ci sia pericolo che cada.
me su due lati.
• Non ci deve essere gioco tra il blocco di rego-
Posizionare il veicolo su un supporto adatto in
lazione e il bullone di regolazione.
modo che la ruota anteriore sia rialzata.
c. Serrare il dado del perno ruota al valore spe-
2. Controllare:
cificato.
• Testa di sterzo
Dado del perno ruota Afferrare la parte inferiore delle steli forcella
150 Nm (15 m·kgf, 108 ft·lbf) anteriore e far oscillare delicatamente la for-
T.
cella anteriore.
R.
4. Regolare:
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲ • Testa di sterzo
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Rimuovere la rondella di bloccaggio “1”, la
3-21
MANUTENZIONE PERIODICA
T.
18 Nm (1.8 m·kgf, 13 ft·lbf)
R.
d. Controllare la testa di sterzo per individuare
eventuali allentamenti o inceppamenti giran-
do completamente la forcella in entrambe le
direzioni. Se si avverte un eventuale inceppa-
mento, rimuovere il supporto inferiore e con-
trollare i cuscinetti superiori e inferiori.
Fare riferimento a “TESTA DI STERZO” alle
pagine 4-83.
b. Allentare la ghiera inferiore “4” e serrarla se- e. Installare la rondella in gomma “7”.
condo i dati tecnici con una chiave per ma- f. Installare la ghiera superiore “8”.
dreviti dello sterzo “5”. g. Serrare a mano la ghiera superiore, quindi al-
lineare le tacche di entrambe le ghiere. Se
• Posizionare la chiave dinamometrica ad ango- necessario, tenere ferma la ghiera inferiore e
lo retto rispetto alla chiave per madreviti dello serrare la ghiera superiore fino a che le tac-
sterzo. che non sono allineate.
• Girare un paio di volte lo sterzo verso destra e h. Installare la rondella di bloccaggio “9”.
verso sinistra per verificare che si muova sen-
za attrito. Assicurarsi che le linguette della rondella di bloc-
caggio “a” siano installate correttamente nelle
tacche della ghiera “b”.
HAS1RC1321
3-22
MANUTENZIONE PERIODICA
HAS1RC1322
2. Regolare:
CONTROLLO DELLA PARTE CICLISTICA • Lunghezza dell’astina pedale cambio instal-
Assicurarsi che tutti i dadi, bulloni e viti siano ser- lata
rati correttamente.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
Fare riferimento a “COPPIE DI SERRAGGIO
a. Allentare entrambi i controdadi “1”.
PARTE CICLISTICA” alle pagine 2-19.
b. Ruotare l’astina pedale cambio “2” nella dire-
HAS1RC1303 zione “a” o “b” fino ad ottenere la posizione
LUBRIFICAZIONE DELLA LEVA FRENO corretta del pedale cambio.
Lubrificare il punto di snodo e le parti metalliche
in movimento della leva. Direzione “a”
La lunghezza dell’astina pedale cambio
Lubrificante consigliato installata aumenta.
Grasso al silicone Direzione “b”
La lunghezza dell’astina pedale cambio
HAS1RC1304 installata diminuisce.
LUBRIFICAZIONE DELLA LEVA FRIZIONE
Lubrificare il punto di snodo e le parti metalliche
in movimento della leva.
Lubrificante consigliato 1
Grasso a base di sapone di litio
2 1
b
a
HAS21710
HAS1RC1310
CONTROLLO INTERRUTTORE
CAVALLETTO LATERALE
Fare riferimento a “COMPONENTI ELETTRICI”
3-23
MANUTENZIONE PERIODICA
HAS21531
A. Lato sinistro
B. Lato destro
3-24
MANUTENZIONE PERIODICA
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
Smorzamento in espansione (solo lato de- ▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
stro)
HCA13590 HAS1RC1311
Direzione “a”
Lo smorzamento estensione è aumenta- Sostenere saldamente il veicolo in modo che
to (la sospensione è più dura). non ci sia pericolo che cada.
Direzione “b” Precarica della molla
Lo smorzamento estensione è diminuito HCA13590
3-25
MANUTENZIONE PERIODICA
2
1
3 b 1 a
a
3 2 1
7 6 5 4 b
4
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
Smorzamento estensione HAS1RC1312
HCA13590 CONTROLLO BRACCIO DI
COLLEGAMENTO E BRACCIO
Non andare mai oltre le posizioni di regola- CINEMATISMO
zione massima o minima. Fare riferimento a “CONTROLLO BRACCIO DI
1. Regolare: COLLEGAMENTO E BRACCIO CINEMATI-
• Smorzamento estensione SMO” alle pagine 4-89.
HAS20731
3-26
MANUTENZIONE PERIODICA
HAS20791
–20 –10 0 10
HCA13361 2
3-27
MANUTENZIONE PERIODICA
a
c. Serrare la nuova cartuccia filtro olio secondo
i dati tecnici con la chiave filtro olio.
Cartuccia filtro olio
17 Nm (1.7 m·kgf, 12 ft·lbf)
2. Avviare il motore, riscaldarlo per alcuni minuti
T.
R.
e quindi spegnerlo.
HCA13410
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
6. Installare:
Quando il motore è freddo, l’olio motore pre-
• Bullone scarico olio
senta maggiore viscosità, il che determina
(insieme alla guarnizione New )
un aumento della pressione olio. Pertanto,
Bullone scarico olio accertarsi di misurare la pressione dell’olio
43 Nm (4.3 m·kgf, 31 ft·lbf) motore a motore ben caldo.
T.
R.
3. Togliere:
7. Riempire:
• Bullone condotto principale “1”
• Carter HWA12980
(con la quantità prescritta di olio motore con-
sigliato) Motore, silenziatore e olio motore sono parti-
Quantità di olio motore colarmente caldi.
Quantità (smontato)
3.40 L (3.59 US qt, 2.99 Imp.qt) 1
Senza sostituzione della cartuccia
del filtro dell’olio
2.40 L (2.54 US qt, 2.11 Imp.qt)
Con sostituzione della cartuccia
del filtro dell’olio
2.70 L (2.85 US qt, 2.38 Imp.qt)
8. Installare:
• Tappo bocchettone riempimento olio motore
(insieme all’O-ring New ) 4. Installare:
9. Avviare il motore, riscaldarlo per alcuni minuti • Manometro pressione olio “1”
e quindi spegnerlo. • Adattatore “2”
10.Controllare:
• Motore
(assenza di perdite olio motore)
3-28
MANUTENZIONE PERIODICA
HAS21110
Pressione olio
Possibili cause
motore • L’aggiunta di acqua al posto del liquido re-
frigerante diminuisce la concentrazione di
• Pompa olio difet-
antigelo del liquido refrigerante. Se si usa
tosa
l’acqua al posto del liquido refrigerante,
• Filtro olio ostruito
Valore inferiore alla controllare ed eventualmente correggere la
• Perdita dal con-
specifica concentrazione di antigelo nel liquido.
dotto olio
• Utilizzare unicamente acqua distillata. Si
• Paraolio rotto o
può comunque utilizzare dell’acqua dolce
danneggiato
se l’acqua distillata non è disponibile.
• Perdita dal con-
3. Avviare il motore, riscaldarlo per alcuni minuti
dotto olio
Valore superiore alla e quindi spegnerlo.
• Filtro olio difettoso
specifica 4. Controllare:
• Viscosità dell’olio
• Livello liquido refrigerante
troppo alta
HCA1RC1301
RAFFREDDAMENTO
1. Controllare:
Fare attenzione a non serrare eccessivamen- • Radiatore “1”
te. • Manicotto entrata radiatore “2”
• Manicotto uscita radiatore “3”
3-29
MANUTENZIONE PERIODICA
8
1
3
4
7 4
2 3 1
5 2
3. Togliere:
• Tappo serbatoio liquido refrigerante “1”
6
4
HAS21131 1
CAMBIO DEL LIQUIDO REFRIGERANTE
1. Togliere:
• Bullone tappo radiatore “1”
• Tappo radiatore “2”
• Fermo tappo radiatore “3”
HWA13030
3-30
MANUTENZIONE PERIODICA
3-31
MANUTENZIONE PERIODICA
HAS1RC1313
mento del cavo. Provvedere al più presto a
CONTROLLO DELL’INTERRUTTORE LUCE sostituire gli eventuali cavi esterni e interni
STOP ANTERIORE danneggiati.
Fare riferimento a “COMPONENTI ELETTRICI”
alle pagine 8-173. 1. Controllare:
• Cavo esterno
HAS21330
Danni Sostituire.
REGOLAZIONE DELL’INTERRUTTORE
2. Controllare:
LUCE STOP POSTERIORE
• Funzionamento del cavo
Movimento irregolare Lubrificare.
L’interruttore luce stop posteriore è azionato dal
movimento del pedale freno. L’interruttore luce Lubrificante consigliato
stop posteriore è regolato correttamente quando Olio motore o un lubrificante ap-
la luce stop si accende immediatamente prima posito per cavi
che inizi l’effetto frenante.
1. Controllare:
Tenere l’estremità del cavo rivolta verso l’alto e
• Sincronizzazione del funzionamento della
versare alcune gocce di lubrificante nella guaina
luce stop posteriore
del cavo o utilizzare un dispositivo di lubrificazio-
Non corretta Regolare.
ne adatto.
2. Regolare:
• Sincronizzazione del funzionamento della
HAS30890
luce stop posteriore CONTROLLO MANOPOLA ACCELERATORE
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ 1. Controllare:
a. Tenere il corpo principale “1” dell’interruttore • Cavi acceleratore
luce stop posteriore in modo che non ruoti e Danni/deterioramento Sostituire.
ruotare il dado di regolazione “2” in direzione • Installazione del cavo acceleratore
“a” o “b” fino a quando la luce stop posteriore Non corretta Reinstallare i cavi accelerato-
non si accende nel momento corretto. re.
Direzione “a” Fare riferimento a “MANUBRIO” alle pagine
La luce stop si accende in anticipo. 4-67.
Direzione “b” 2. Controllare:
La luce stop si accende in ritardo. • Movimento della manopola acceleratore
Movimento irregolare Lubrificare o sostitu-
ire il componente o i componenti difettosi.
Lubrificante consigliato
2 Lubrificante adeguato per cavi
1
a b
Con il motore fermo, ruotare lentamente la ma-
nopola acceleratore e rilasciarla. Accertarsi che
la manopola acceleratore ruoti in modo uniforme
e ritorni nella posizione corretta quando la si rila-
scia.
Ripetere questo controllo con il manubrio ruota-
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲ to completamente a sinistra e a destra.
HAS21690
3. Controllare:
CONTROLLO E LUBRIFICAZIONE DEI CAVI • Gioco manopola acceleratore “a”
La seguente procedura si applica a tutti i cavi in- Non conforme ai dati tecnici Regolare.
terni ed esterni.
HWA13270
Gioco della manopola accelerato-
re
Il danneggiamento del cavo esterno può pro- 3.0–5.0 mm (0.12–0.20 in)
vocare corrosione e interferire con il movi-
3-32
MANUTENZIONE PERIODICA
CONTROLLO FUSIBILI
Fare riferimento a “CONTROLLO FUSIBILI” alle
pagine 8-181.
a HAS21790
1 2
3 3
2. Scollegare:
• Connettore faro “1”
a
b
d. Serrare il controdado.
e. Far scorrere la copertura in gomma nella po-
sizione originaria.
1
Accertarsi che il dado di regolazione sia coperto
completamente dalla copertura in gomma. 3. Togliere:
• Coperchio lampada faro “1”
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS21760
3-33
MANUTENZIONE PERIODICA
1
1
4. Sganciare: 10.Installare:
• Portalampada faro “1” • Gruppo ottico anteriore “1”
5. Togliere:
• Lampada faro “2” Installare il gruppo ottico anteriore come illustra-
to.
1
2
HWA13320
3-34
MANUTENZIONE PERIODICA
a
1
b
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
2. Regolare:
• Fascio luce (in orizzontale)
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
b
1
c
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3-35
MANUTENZIONE PERIODICA
3-36
PARTE CICLISTICA
1
INSTALLAZIONE PRESA D’ARIA..............................................................4-5
INSTALLAZIONE DEL SERBATOIO CARBURANTE................................4-5
4
ROTORE DEL SENSORE (modelli con ABS) .........................................4-14
REGOLAZIONE EQUILIBRATURA STATICA DELLA RUOTA
ANTERIORE............................................................................................4-15
MONTAGGIO DELLA RUOTA ANTERIORE
(DISCO FRENO ANTERIORE) (eccetto modelli con ABS) .....................4-17
5
MONTAGGIO DELLA RUOTA ANTERIORE
(DISCO FRENO ANTERIORE) (modelli con ABS)..................................4-17
RUOTA POSTERIORE...................................................................................4-20
RIMOZIONE DELLA RUOTA POSTERIORE
6
(eccetto modelli con ABS) .......................................................................4-24
RIMOZIONE DELLA RUOTA POSTERIORE (modelli con ABS).............4-24
DISASSEMBLAGGIO DELLA RUOTA POSTERIORE
(eccetto modell con ABS) ........................................................................4-25
SMONTAGGIO DELLA RUOTA POSTERIORE (modelli con ABS) ........4-25
7
CONTROLLO RUOTA POSTERIORE .....................................................4-25
CONTROLLO MOZZO RUOTA POSTERIORE .......................................4-25
CONTROLLO E SOSTITUZIONE CORONA RUOTA POSTERIORE .....4-26
ASSEMBLAGGIO DELLA RUOTA POSTERIORE
(eccetto modelli con ABS) .......................................................................4-26
MONTAGGIO DELLA RUOTA POSTERIORE (modelli con ABS)...........4-26
MANUTENZIONE DEL SENSORE RUOTA POSTERIORE E DEL
ROTORE DEL SENSORE (modelli con ABS) .........................................4-26
REGOLAZIONE EQUILIBRATURA STATICA DELLA RUOTA
8
POSTERIORE .........................................................................................4-27
MONTAGGIO DELLA RUOTA POSTERIORE
(DISCO FRENO POSTERIORE) (eccetto modelli con ABS) ..................4-27
MONTAGGIO DELLA RUOTA POSTERIORE
(DISCO FRENO POSTERIORE) (modelli con ABS) ...............................4-28
9
FRENO ANTERIORE .....................................................................................4-31
INTRODUZIONE ......................................................................................4-36
CONTROLLO DISCHI FRENO ANTERIORE ..........................................4-36
SOSTITUZIONE PASTIGLIE FRENO ANTERIORE................................4-37
RIMOZIONE PINZE FRENO ANTERIORE ..............................................4-38
SMONTAGGIO PINZE FRENO ANTERIORE..........................................4-39
CONTROLLO PINZE FRENO ANTERIORE ............................................4-39
ASSEMBLAGGIO PINZE FRENO ANTERIORE......................................4-40
INSTALLAZIONE PINZE FRENO ANTERIORE ......................................4-40
RIMOZIONE POMPA FRENO ANTERIORE............................................4-41
CONTROLLO POMPA FRENO ANTERIORE..........................................4-41
ASSEMBLAGGIO POMPA FRENO ANTERIORE ...................................4-42
INSTALLAZIONE POMPA FRENO ANTERIORE ....................................4-42
MANUBRIO ....................................................................................................4-67
RIMOZIONE MANUBRIO.........................................................................4-68
CONTROLLO MANUBRIO.......................................................................4-68
INSTALLAZIONE MANUBRIO .................................................................4-68
FORCELLA.....................................................................................................4-71
RIMOZIONE STELI FORCELLA ANTERIORE ........................................4-74
SMONTAGGIO DEGLI STELI FORCELLA ANTERIORE ........................4-74
CONTROLLO STELI FORCELLA ANTERIORE ......................................4-75
ASSEMBLAGGIO DEGLI STELI FORCELLA ANTERIORE ....................4-76
INSTALLAZIONE STELI FORCELLA ANTERIORE.................................4-82
FORCELLONE ...............................................................................................4-91
RIMOZIONE FORCELLONE....................................................................4-92
CONTROLLO FORCELLONE..................................................................4-92
INSTALLAZIONE FORCELLONE ............................................................4-93
COMANDO A CATENA..................................................................................4-95
RIMOZIONE CATENA DI TRASMISSIONE.............................................4-96
CONTROLLO CATENA DI TRASMISSIONE...........................................4-96
CONTROLLO CORONA ..........................................................................4-97
CONTROLLO CORONA RUOTA POSTERIORE ....................................4-97
CONTROLLO MOZZO RUOTA POSTERIORE .......................................4-97
INSTALLAZIONE CATENA DI TRASMISSIONE .....................................4-98
PARTE CICLISTICA GENERALE
HAS21830
3
2
6
4
4-1
PARTE CICLISTICA GENERALE
2
4
8
7 Nm (0.7 m • kgf, 5.1 ft • Ibf)
6 7
4-2
PARTE CICLISTICA GENERALE
8
2
5
6
1
4-3
PARTE CICLISTICA GENERALE
4-4
PARTE CICLISTICA GENERALE
HAS1RC1401
3 ▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
2. Installare:
• Presa d’aria (destra) “1”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
2 a. Inserire la sporgenza “a” sulla presa d’aria nel
1 a gommino “b” e inserire la sporgenza “c” sulla
presa d’aria nel foro “d”.
b. Installare il bullone presa d’aria e le viti fissag-
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
gio rapido, quindi serrare i bulloni in base ai
2. Togliere: dati tecnici.
• Presa d’aria (destra) “1”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ Bullone presa d’aria
a. Rimuovere il bullone presa d’aria “2” e i fis- 1.5 Nm (0.15 m·kgf, 1.1 ft·lbf)
T.
R.
c
a
2 1
a 1
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲ HAS1RC1404
4-5
PARTE CICLISTICA GENERALE
a
b
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
2. Installare:
• Serbatoio carburante (destra) “1”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Installare il foro “a” nel serbatoio carburante
sulla sporgenza “b” nella staffa presa d’aria.
a
b
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4-6
PARTE CICLISTICA GENERALE
(3) 8
(3)
(10)
4-7
RUOTA ANTERIORE
HAS21870
RUOTA ANTERIORE
Rimozione della ruota anteriore e dei dischi freno (eccetto modelli con ABS)
35 Nm (3.5 m • kgf, 25 ft • Ibf)
1
23 Nm (2.3 m • kgf, 17 ft • Ibf)
LT 1
(5) 2
35 Nm (3.5 m • kgf, 25 ft • Ibf)
6 LT
(5)
4 5
6
4-8
RUOTA ANTERIORE
Rimozione della ruota anteriore e dei dischi freno (modelli con ABS)
35 Nm (3.5 m • kgf, 25 ft • Ibf)
4 6
LT 5
(5)
35 Nm (3.5 m • kgf, 25 ft • Ibf)
LT
10
(5)
7
18 Nm (1.8 m • kgf, 13 ft • Ibf) 10 8
4-9
RUOTA ANTERIORE
1
2
(3)
3
LT
3
2
4-10
RUOTA ANTERIORE
HAS21900
2. Togliere:
RIMOZIONE DELLA RUOTA ANTERIORE • Pinza freno sinistro
(eccetto modelli con ABS) • Pinza freno destro
1. Collocare il veicolo su una superficie piana. • Sensore ruota anteriore
HWA13120
HCA1RC1433
Sostenere saldamente il veicolo in modo che • Non tirare la leva freno durante la rimozione
non ci sia pericolo che cada. delle pinze freno.
2. Togliere: • Fare attenzione che l’elettrodo del sensore
• Pinza freno sinistro non entri in contatto con parti metalliche
• Pinza freno destro durante la rimozione del sensore ruota an-
HCA1RC1439
teriore dall’alloggiamento sensore.
3. Sollevare:
Non tirare la leva freno durante la rimozione
• Ruota anteriore
delle pinze freno.
3. Sollevare: Posizionare il veicolo su un supporto adatto in
• Ruota anteriore modo che la ruota anteriore sia rialzata.
1
c. Rimuovere i cuscinetti ruote “3” con un estrat-
1. Collocare il veicolo su una superficie piana. tore universale per cuscinetti.
HWA13120
4-11
RUOTA ANTERIORE
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲ ▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS1RC1406 HAS21922
4-12
RUOTA ANTERIORE
b. Installare il distanziale.
c. Installare il nuovo cuscinetto ruota (lato sini-
stro).
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS1RC1407
Utilizzare una chiave “4” con diametro corrispon- Non toccare la pista interna cuscinetto ruota
dente alla pista esterna cuscinetto ruota. “1” o le sfere “2”. Il contatto può avvenire
solo con la pista esterna “3”.
4-13
RUOTA ANTERIORE
HAS22010
1. Controllare:
Sostituire i bulloni del rotore del sensore • Sensore ruota anteriore “1”
ruota. Crepe/curve/distorsione Sostituire.
Polvere di ferro/polvere Pulire.
Installare il rotore del sensore ruota con il riferi-
mento stampato “1” rivolto verso l’esterno.
4-14
RUOTA ANTERIORE
2. Controllare:
• Rotore sensore ruota anteriore “1”
Crepe/danni/graffi Sostituire il rotore sen-
sore ruota anteriore.
Polveri ferrose/polvere/solvente Pulire.
LOCTITE®
R.
HCA1RC1426
4-15
RUOTA ANTERIORE
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Far girare la ruota anteriore.
b. Quando la ruota anteriore si arresta, mettere
una “X1” nella parte inferiore della ruota.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4. Controllare:
• Equilibratura statica della ruota anteriore
f. Ripetere le operazioni da (c) a (e) diverse vol- ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
te finché tutti i riferimenti non si fermano nel a. Girare la ruota anteriore e accertarsi che resti
medesimo punto. ferma in ciascuna posizione indicata in figura.
g. Il punto in cui si fermano tutti i riferimenti è il
punto pesante della ruota anteriore “X”.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Regolare:
• Equilibratura statica della ruota anteriore
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Installare un contrappeso equilibratore “1” sul
cerchio esattamente di fronte al punto pesan-
te “X”.
b. Se la ruota anteriore non rimane ferma in
Iniziare con il peso più leggero. ognuna di queste posizioni, riequilibrarla.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4-16
RUOTA ANTERIORE
HAS22000
estende in modo uniforme.
MONTAGGIO DELLA RUOTA ANTERIORE
(DISCO FRENO ANTERIORE) (eccetto
modelli con ABS) Controllare che l’estremità del perno ruota “a”
1. Installare: sia a livello con la superficie della forcella “b”,
• Dischi freno anteriore quindi serrare il bullone fermo perno ruota. Se
l’estremità “a” non è a livello con la superficie “b”,
Bullone disco freno anteriore allineare le estremità manualmente o con un
18 Nm (1.8 m·kgf, 13 ft·lbf) martello di plastica.
T.
LOCTITE®
R.
HCA1RC1409
6. Installare:
• Pinze freno anteriore
Bullone pinza freno anteriore
35 Nm (3.5 m·kgf, 25 ft·lbf)
T.
R.
HWA13500
LOCTITE®
R.
• Ruota anteriore
• Perno ruota HCA1RC1409
5. Serrare:
• Perno ruota Sostituire i bulloni del disco freno.
• Bullone fermo perno ruota
Perno ruota Serrare i bulloni del disco freno in modo gradua-
65 Nm (6.5 m·kgf, 47 ft·lbf) le e incrociato.
T.
4-17
RUOTA ANTERIORE
2. Controllare: b
• Dischi freno anteriore
Fare riferimento a “CONTROLLO DISCHI
FRENO ANTERIORE” alle pagine 4-36.
3. Lubrificare: a
• Labbri paraolio
Lubrificante consigliato
Grasso a base di sapone di litio 6. Installare:
• Sensore ruota anteriore
4. Installare: • Protezione sensore ruota anteriore
• Collare
• Alloggiamento sensore ruota anteriore Bullone sensore ruota anteriore
• Ruota anteriore 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
T.
• Perno ruota
ruota anteriore
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Allineare la tacca “a” nell’alloggiamento sensore
con la sporgenza “b” della forcella prima del HCA1RC1436
montaggio.
• Assicurarsi che non vi siano corpi estranei
a nel rotore del sensore ruota anteriore e nel
sensore ruota anteriore. I corpi estranei
causano danni al rotore del sensore ruota
b anteriore e al sensore ruota anteriore.
• Per guidare il cavo sensore ruota posterio-
re, fare riferimento a “PERCORSO DEI CA-
VI” alle pagine 2-43.
4-18
RUOTA ANTERIORE
Spessimetro
90890-03180
Set spessimetro
YU-26900-9
1 2
8. Installare:
• Pinze freno anteriore
• Supporto del cavo sensore ruota anteriore
Bullone pinza freno anteriore
35 Nm (3.5 m·kgf, 25 ft·lbf)
T.
R.
HWA13500
4-19
RUOTA POSTERIORE
HAS22020
RUOTA POSTERIORE
Rimozione della ruota posteriore (eccetto modelli con ABS)
7
3
4
2 1 1 2
6
4-20
RUOTA POSTERIORE
8
4
5
3 2 2 3
7
4-21
RUOTA POSTERIORE
LT
3
2
11 10
9
8 (6)
7
6
4
4-22
RUOTA POSTERIORE
(3) 1
LT
2
5
4-23
RUOTA POSTERIORE
HAS22040
1
Sostenere saldamente il veicolo in modo che
non ci sia pericolo che cada. 2
1
1
3. Allentare:
• Controdadi “1”
• Bulloni di regolazione “2”
4. Togliere: 2. Togliere:
• Dado del perno ruota “1” • Pinza freno posteriore “1”
• Rondella • Sensore ruota posteriore
HCA1RC1434
• Perno ruota “2”
• Ruota posteriore
• Non premere il pedale freno durante la ri-
• Supporto pinza freno
mozione della pinza freno.
• Assicurarsi di non far toccare l’elettrodo
Spingere in avanti la ruota posteriore e rimuove-
sensore su qualsiasi componente metallico
re la catena di trasmissione dalla corona ruota
quando si rimuove il sensore ruota poste-
posteriore.
riore dal supporto pinza freno posteriore.
4-24
RUOTA POSTERIORE
HAS22080
4-25
RUOTA POSTERIORE
1 2 2
HAS1RC1411
4-26
RUOTA POSTERIORE
LOCTITE®
R.
HCA1RC1409
4-27
RUOTA POSTERIORE
c c
1
a
(anteriore)
27 Nm (2.7 m·kgf, 20 ft·lbf)
Bullone pinza freno posteriore
(posteriore)
22 Nm (2.2 m·kgf, 16 ft·lbf)
LOCTITE®
HWA13500
2. Controllare:
• Disco freno posteriore
Fare riferimento a “CONTROLLO DISCO
Accertarsi che il tubo freno sia posizionato
FRENO POSTERIORE” alle pagine 4-50.
correttamente.
3. Lubrificare:
• Labbri paraolio
Quando si serra il dado del perno ruota, non
deve esserci gioco “a” tra il blocco di regolazione Lubrificante consigliato
Grasso a base di sapone di litio
“1” e il bullone di regolazione “2”.
4. Installare:
• Collari
• Supporto pinza freno
• Ruota posteriore
• Unità di regolazione
• Perno ruota
4-28
RUOTA POSTERIORE
• Rondella
• Dado del perno ruota Dado del perno ruota
150 Nm (15 m·kgf, 108 ft·lbf)
T.
Bullone pinza freno posteriore
R.
• Non installare la pinza freno. (anteriore)
• Allineare la sporgenza “a” nel forcellone con la 27 Nm (2.7 m·kgf, 20 ft·lbf)
tacca “b” del supporto pinza freno. Bullone pinza freno posteriore
• Installare il blocco di regolazione in modo che (posteriore)
la sporgenza “c” sia rivolta verso il lato anterio- 22 Nm (2.2 m·kgf, 16 ft·lbf)
re del veicolo. LOCTITE®
HWA13500
c c 1
a
8. Installare:
• Sensore ruota posteriore
A. Lato sinistro
B. Lato destro Bullone sensore ruota posteriore
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
5. Installare:
T.
R.
4-29
RUOTA POSTERIORE
Spessimetro
90890-03180
Set spessimetro
YU-26900-9
a 2
4-30
FRENO ANTERIORE
HAS22210
FRENO ANTERIORE
Rimozione delle pastiglie freno anteriore
5
4 3
2 1
4-31
FRENO ANTERIORE
10
1.0 Nm (0.10 m • kgf, 0.72 ft • Ibf)
1
2
4 6
8
S
7
9
5
4-32
FRENO ANTERIORE
BF
2
BF
4-33
FRENO ANTERIORE
4
3
2
1
4-34
FRENO ANTERIORE
3
4
2 1 S
6
5 7
6
S
BF
6 7
7
5
7
BF 6 S
4-35
FRENO ANTERIORE
HAS22220
no, girare il manubrio a sinistra o a destra per
INTRODUZIONE accertarsi che la ruota anteriore sia ferma.
HWA14101
c. Rimuovere la pinza freno.
d. Tenere il comparatore ad angolo retto rispet-
I componenti dei freni a disco raramente ne-
to alla superficie del disco freno.
cessitano di essere smontati. Pertanto, os-
e. Misurare la centratura 1.5 mm (0.06 in) sotto
servare sempre le precauzioni che seguono:
al bordo del disco freno.
• Non smontare i componenti dei freni se
non assolutamente necessario.
• Se un qualsiasi collegamento dell’impianto
frenante idraulico viene staccato, l’intero
impianto deve essere smontato, svuotato,
pulito, riempito correttamente e spurgato
dopo il riassemblaggio.
• Non utilizzare mai solventi sui componenti
interni del freno.
• Per la pulizia dei componenti dei freni utiliz-
zare soltanto liquido freni pulito o nuovo.
• Il liquido freni può danneggiare le superfici
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
verniciate e gli elementi in plastica. Pertan-
4. Misurare:
to, pulire sempre immediatamente il liquido
freni eventualmente versato. • Spessore disco freno
• Evitare che il liquido freni venga a contatto Misurare lo spessore del disco freno in diversi
punti.
con gli occhi, poiché potrebbe provocare
lesioni gravi. Non conforme ai dati tecnici Sostituire.
PRIMO SOCCORSO IN CASO DI PENETRA- Limite spessore del disco freno
ZIONE DEL LIQUIDO FRENI NEGLI OCCHI: 4.0 mm (0.16 in)
• Sciacquare con acqua per 15 minuti e rivol-
gersi immediatamente a un medico.
HAS22240
LOCTITE®
R.
ruota)
0.10 mm (0.0039 in) HCA1RC1409
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
Sostituire i bulloni del disco freno.
a. Posizionare il veicolo su un supporto adatto
in modo che la ruota anteriore sia rialzata.
b. Prima di misurare la centratura del disco fre- Serrare i bulloni del disco freno in modo gradua-
4-36
FRENO ANTERIORE
le e incrociato.
3. Misurare:
• Limite d’usura della pastiglia freno “a”
d. Misurare la centratura del disco freno.
Non conforme ai dati tecnici Sostituire in
e. Se non conforme a dati tecnici, ripetere le
blocco le pastiglie freno.
operazioni di regolazione finché la centratura
del disco freno rientra nei dati tecnici. Spessore rivestimento pastiglia
f. Se non è possibile rettificare la centratura del freno (interno)
disco freno, sostituirlo. 4.5 mm (0.18 in)
Limite
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲ 0.5 mm (0.02 in)
6. Installare: Spessore rivestimento pastiglia
• Ruota anteriore freno (esterno)
Fare riferimento a “RUOTA ANTERIORE” 4.5 mm (0.18 in)
Limite
alle pagine 4-8.
0.5 mm (0.02 in)
HAS22271
4-37
FRENO ANTERIORE
1
2
7. Controllare:
• Livello del liquido freni
Sotto il riferimento livello min. “a” Aggiun-
1
gere il liquido freni consigliato al livello corret-
to.
Fare riferimento a “CONTROLLO DEL LI-
VELLO DEL LIQUIDO FRENI” alle pagine
3-13. 2
4-38
FRENO ANTERIORE
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS22391
1 CONTROLLO PINZE FRENO ANTERIORE
La seguente procedura si applica a entrambe le
2 pinze freno.
Componenti del freno consigliati
HAS22361
sostituzione programmata
SMONTAGGIO PINZE FRENO ANTERIORE
Pastiglie freno Se necessario
La seguente procedura si applica a entrambe le
pinze freno. Guarnizioni pistone Ogni due anni
1. Togliere: Guarnizioni parapol-
• Pistoncini pinza freno “1” Ogni due anni
vere pistone
• Guarnizioni parapolvere del pistoncino pinza
freno “2” Tubi freni Ogni quattro anni
• Guarnizioni pistoncino pinza freno “3” Ogni due anni e ogni
Liquido freni volta che il freno
1 1 viene smontato
1. Controllare:
• Pistoncini pinza freno “1”
Ruggine/graffi/usura Sostituire i pistoncini
pinza freno.
2 2 • Cilindretti pinza freno “2”
Graffi/usura Sostituire il gruppo pinza fre-
3 3 no.
• Corpo pinza freno “3”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ Crepe/danni Sostituire il gruppo pinza fre-
a. Fissare il lato destro dei pistoncini pinza freno no.
con un pezzo di legno “a”. • Condotti liquido freni
b. Soffiare aria compressa nell’apertura del (corpo pinza freno)
giunto tubo freno “b” per espellere i pistoni del Ostruzione Soffiare con aria compressa.
lato sinistro dalla pinza freno. HWA13611
HWA1RC1401
4
2
1 1
a b
4-39
FRENO ANTERIORE
HAS22411
HWA13530
4-37.
4. Riempire:
Per garantire il funzionamento sicuro del vei- • Serbatoio pompa freno
colo, è fondamentale che il tubo del freno sia (con la quantità specificata di liquido freni
posizionato correttamente. Vedere “PER- consigliato)
CORSO DEI CAVI” alle pagine 2-43.
HCA1RC1430
Liquido consigliato
DOT 4
• Quando si installa il tubo freno sulla pinza HWA13090
4-40
FRENO ANTERIORE
VELLO DEL LIQUIDO FRENI” alle pagine CONTROLLO POMPA FRENO ANTERIORE
3-13. 1. Controllare:
• Pompa freno
Danni/graffi/usura Sostituire.
• Condotti liquido freni
(corpo pompa freno)
Ostruzione Soffiare con aria compressa.
2. Controllare:
• Kit pompa freno
a Danni/graffi/usura Sostituire.
3. Controllare:
• Serbatoio pompa freno “1”
7. Controllare: • Supporto diaframma serbatoio pompa freno
• Funzionamento della leva freno “2”
Sensazione morbida o spugnosa Spurga- Incrinature/danni Sostituire.
re l’impianto frenante. • Diaframma serbatoio pompa freno “3”
Fare riferimento a “SPURGO DELL’IMPIAN- Danni/usura Sostituire.
TO FRENO IDRAULICO (eccetto modelli con
ABS).” alle pagine 3-16 o fare riferimento a
“SPURGO DELL’IMPIANTO FRENO
IDRAULICO (modelli con ABS).” alle pagine
3-17.
4-41
FRENO ANTERIORE
3
2 b
a
4. Controllare: 2. Installare:
• Tubi freni • Guarnizioni tubo freno New
Incrinature/danni/usura Sostituire. • Tubo freno
HAS22520
• Bullone di raccordo tubo freno
ASSEMBLAGGIO POMPA FRENO Bullone di raccordo tubo freno
ANTERIORE 30 Nm (3.0 m·kgf, 22 ft·lbf)
T.
HWA13520
R.
HWA13530
Liquido consigliato
• Collegare il tubo freno in modo che il suo ango-
DOT 4
lo sia compreso tra 3 e 13 rispetto alla linea
HAS22530
dritta parallela al piano superiore della pompa.
INSTALLAZIONE POMPA FRENO • Bloccando il tubo freno, serrare il bullone di
ANTERIORE raccordo come illustrato.
1. Installare: • Girare il manubrio a sinistra e a destra per as-
• Pompa freno anteriore sicurarsi che il tubo freno non tocchi altri com-
• Supporto pompa freno anteriore ponenti (ad es. cablaggio elettrico, cavi, fili).
Correggere se necessario.
Bullone supporto pompa del freno
anteriore
T.
4-42
FRENO ANTERIORE
HWA13540
6. Controllare:
• Funzionamento della leva freno
• Utilizzare esclusivamente il liquido freni in- Sensazione morbida o spugnosa Spurga-
dicato. Altri liquidi freni possono deteriora- re l’impianto frenante.
re le guarnizioni in gomma, provocare Fare riferimento a “SPURGO DELL’IMPIAN-
perdite e pregiudicare il funzionamento del TO FRENO IDRAULICO (eccetto modelli con
sistema frenante. ABS).” alle pagine 3-16 o fare riferimento a
• Rabboccare con lo stesso tipo di liquido “SPURGO DELL’IMPIANTO FRENO
freni già presente nel sistema. La miscela- IDRAULICO (modelli con ABS).” alle pagine
zione di liquidi freni differenti può determi- 3-17.
nare una reazione chimica dannosa,
pregiudicando il funzionamento del siste-
ma frenante.
• In fase di rabbocco, accertarsi che non ci
sia penetrazione d’acqua nel serbatoio del-
la pompa freno. L’acqua abbasserebbe in
maniera significativa il punto di ebollizione
del liquido freni e potrebbe provocare il fe-
nomeno del “vapor lock”.
HCA13540
4-43
FRENO POSTERIORE
HAS22550
FRENO POSTERIORE
Rimozione delle pastiglie freno posteriore
LT
S
4-44
FRENO POSTERIORE
6
4
7
9
LT
8
4-45
FRENO POSTERIORE
15 LT
14
4-46
FRENO POSTERIORE
BF
BF
4-47
FRENO POSTERIORE
LT
4-48
FRENO POSTERIORE
BF
4-49
FRENO POSTERIORE
HAS22561
Non conforme ai dati tecnici Sostituire.
INTRODUZIONE Fare riferimento a “CONTROLLO DISCHI
HWA14101
FRENO ANTERIORE” alle pagine 4-36.
I componenti dei freni a disco raramente ne- Limite spessore del disco freno
cessitano di essere smontati. Pertanto, os- 4.5 mm (0.18 in)
servare sempre le precauzioni che seguono:
• Non smontare i componenti dei freni se 5. Regolare:
non assolutamente necessario. • Centratura disco freno
• Se un qualsiasi collegamento dell’impianto Fare riferimento a “CONTROLLO DISCHI
frenante idraulico viene staccato, l’intero FRENO ANTERIORE” alle pagine 4-36.
impianto deve essere smontato, svuotato,
Bullone disco freno posteriore
pulito, riempito correttamente e spurgato
30 Nm (3.0 m·kgf, 22 ft·lbf)
dopo il riassemblaggio.
T.
LOCTITE®
R.
• Non utilizzare mai solventi sui componenti
interni del freno. 6. Installare:
• Per la pulizia dei componenti dei freni utiliz- • Ruota posteriore
zare soltanto liquido freni pulito o nuovo. Fare riferimento a “RUOTA POSTERIORE”
• Il liquido freni può danneggiare le superfici alle pagine 4-20.
verniciate e gli elementi in plastica. Pertan-
to, pulire sempre immediatamente il liquido HAS22581
4. Misurare:
• Spessore disco freno
Misurare lo spessore del disco freno in diversi 2. Installare:
punti. • Isolatori della pastiglia freno
4-50
FRENO POSTERIORE
4-51
FRENO POSTERIORE
2
a
6. Controllare: ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
• Funzionamento del pedale freno a. Soffiare aria compressa nell’apertura del
Sensazione morbida o spugnosa Spurga- giunto tubo freno “a” per espellere il pistone
re l’impianto frenante. dalla pinza freno.
Fare riferimento a “SPURGO DELL’IMPIAN- HWA13550
4-52
FRENO POSTERIORE
1
3
2
3
2. Controllare:
• Supporto pinza freno posteriore “1” 1
Incrinature/danni Sostituire.
Fare riferimento a “RUOTA POSTERIORE”
alle pagine 4-20. HWA13530
1
Per garantire il funzionamento sicuro del vei-
colo, è fondamentale che il tubo del freno sia
posizionato correttamente. Vedere “PER-
CORSO DEI CAVI” alle pagine 2-43.
HCA1RC1402
4-53
FRENO POSTERIORE
2. Togliere:
• Pinza freno posteriore Il liquido freni può danneggiare le superfici
3. Installare: verniciate e gli elementi in plastica. Pertanto,
• Isolatori della pastiglia freno pulire sempre immediatamente il liquido fre-
• Spessori pastiglia freno ni eventualmente versato.
(sulle pastiglie freno)
• Molla pastiglia freno 5. Spurgare:
(nella pinza freno posteriore) • Impianto frenante
• Pastiglie freno Fare riferimento a “SPURGO DELL’IMPIAN-
• Pinza freno posteriore TO FRENO IDRAULICO (eccetto modelli con
Fare riferimento a “SOSTITUZIONE PASTI- ABS).” alle pagine 3-16 o fare riferimento a
GLIE FRENO POSTERIORE” alle pagine “SPURGO DELL’IMPIANTO FRENO
4-50. IDRAULICO (modelli con ABS).” alle pagine
3-17.
Bullone pinza freno posteriore 6. Controllare:
(anteriore) • Livello del liquido freni
T.
Bullone pinza freno posteriore gere il liquido freni consigliato al livello corret-
(posteriore) to.
22 Nm (2.2 m·kgf, 16 ft·lbf) Fare riferimento a “CONTROLLO DEL LI-
LOCTITE®
VELLO DEL LIQUIDO FRENI” alle pagine
Bullone di fissaggio pastiglia fre-
no 3-13.
17 Nm (1.7 m·kgf, 12 ft·lbf)
Tappo a vite
2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
4. Riempire:
• Serbatoio liquido freni
(con la quantità specificata di liquido freni a
consigliato)
Liquido consigliato
DOT 4
7. Controllare:
HWA13090 • Funzionamento del pedale freno
Sensazione morbida o spugnosa Spurga-
• Utilizzare esclusivamente il liquido freni in- re l’impianto frenante.
dicato. Altri liquidi freni possono deteriora- Fare riferimento a “SPURGO DELL’IMPIAN-
re le guarnizioni in gomma, provocare TO FRENO IDRAULICO (eccetto modelli con
perdite e pregiudicare il funzionamento del ABS).” alle pagine 3-16 o fare riferimento a
sistema frenante. “SPURGO DELL’IMPIANTO FRENO
• Rabboccare con lo stesso tipo di liquido IDRAULICO (modelli con ABS).” alle pagine
freni già presente nel sistema. La miscela- 3-17.
zione di liquidi freni differenti può determi-
4-54
FRENO POSTERIORE
HAS22700 HAS22730
1 Liquido consigliato
DOT 4
1. Installare:
• Kit pompa freno New
2
HAS22740
HWA13530
(corpo pompa freno)
Ostruzione Soffiare con aria compressa.
2. Controllare: Per garantire il funzionamento sicuro del vei-
• Kit pompa freno colo, è fondamentale che il tubo del freno sia
Danni/graffi/usura Sostituire. posizionato correttamente. Vedere “PER-
3. Controllare: CORSO DEI CAVI” alle pagine 2-43.
• Serbatoio liquido freni “1” HCA14160
3
2
2. Riempire:
4. Controllare: • Serbatoio liquido freni
• Tubo freno (con la quantità specificata di liquido freni
• Tubo serbatoio liquido freni consigliato)
Incrinature/danni/usura Sostituire.
4-55
FRENO POSTERIORE
Liquido consigliato
DOT 4
HWA13090
4-56
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
HAS22760
6 1
7
9
LT
4-57
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
10 15 14
LT
11
13
30 Nm (3.0 m • kgf, 22 ft • Ibf)
12
7 Nm (0.7 m • kgf, 5.1 ft • Ibf)
4-58
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
HAS1RC1422
10
1
13
8
9
12 11
1 2 3
5
6
4-59
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
4-60
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
HAS1RC1417
HAS1RC1418
4-61
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
po.
HAS1RC1415 4
INSTALLAZIONE GRUPPO UNITÀ
IDRAULICA 3
1. Installare:
• Gruppo unità idraulica a
HCA1RC1423 1
HCA1RC1435
4-62
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
HWA13090
colo è fermo.
Il funzionamento dell’unità idraulica può essere
• Utilizzare esclusivamente il liquido freni in- testato attraverso i due seguenti metodi.
dicato. Altri liquidi freni possono deteriora- • Conferma del percorso delle tubazioni: questo
re le guarnizioni in gomma, provocare test verifica il funzionamento dell’ABS dopo
perdite e pregiudicare il funzionamento del che il sistema è stato smontato, regolato o sot-
sistema frenante. toposto a manutenzione.
• Rabboccare con lo stesso tipo di liquido • Conferma forza di reazione ABS: questo test
freni già presente nel sistema. La miscela- genera la stessa azione pulsante della forza di
zione di liquidi freni differenti può determi- reazione che viene generata sulla leva freno e
nare una reazione chimica dannosa, sul pedale freno quando l’ABS è attivato.
pregiudicando il funzionamento del siste- Conferma del percorso delle tubazioni freno
ma frenante. HWA13120
4-63
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
2 3
9. Controllare:
• Funzionamento dell’unità idraulica
Fare clic su “Intervento”, un singolo impulso
viene generato nella leva freno “1”, nel peda-
le freno “2” e nuovamente nella leva freno “1”,
1 in questo ordine.
6. Avviare lo strumento diagnostico Yamaha e
visualizzare la schermata modalità di diagno-
si.
7. Selezionare il codice N. 2, “Conferma percor-
so circuito freni”.
8. Fare clic su “Intervento” “1”, quindi azionare
la leva freno “2” e il pedale freno “3” contem-
poraneamente.
4-64
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
4-65
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
leva freno e il pedale freno anche dopo che la CONTROLLO DELLA SPIA ABS
reazione-forza pulsante è finita. Dopo aver completato tutti i controlli e gli inter-
• “ON” e “OFF” sulla schermata utensili indicano venti di manutenzione, accertarsi che la spia
quando i freni vengono applicati e rilasciati ri- ABS si spenga guidando il veicolo a una velocità
spettivamente. superiore a 7 km/h (4.4 mi/h) oppure eseguendo
un giro di prova.
4-66
MANUBRIO
HAS22840
MANUBRIO
Rimozione del manubrio
17 Nm (1.7 m • kgf, 12 ft • Ibf) 3.8 Nm (0.38 m • kgf, 2.8 ft • Ibf)
7 8 26 Nm (2.6 m • kgf, 19 ft • Ibf)
1
6
9
5
2 11 Nm (1.1 m • kgf, 8.0 ft • Ibf)
2.0 Nm (0.20 m • kgf, 1.4 ft • Ibf)
3
10 Nm (1.0 m • kgf, 7.2 ft • Ibf)
1
4 15 16
17
14
13
10 11 12 8
40 Nm (4.0 m • kgf, 29 ft • Ibf) 2.0 Nm (0.20 m • kgf, 1.4 ft • Ibf) 26 Nm (2.6 m • kgf, 19 ft • Ibf)
4-67
MANUBRIO
HAS22860
RIMOZIONE MANUBRIO
1. Collocare il veicolo su una superficie piana.
HWA13120
a 3
4-68
MANUBRIO
T.
• Manopola acceleratore “1” 11 Nm (1.1 m·kgf, 8.0 ft·lbf)
R.
• Cavi acceleratore
• Alloggiamenti cavo acceleratore “2”
• Contrappeso manubrio Allineare il centro della fessura sul supporto leva
frizione con la punzonatura “a” del manubrio.
Contrappeso manubrio
26 Nm (2.6 m·kgf, 19 ft·lbf) 1
a
T.
R.
2 8. Installare:
1
• Manopola “1”
• Contrappeso manubrio “2”
b
Contrappeso manubrio
26 Nm (2.6 m·kgf, 19 ft·lbf)
c
T.
R.
a
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
6. Installare:
• Gruppo pompa freno anteriore
4-69
MANUBRIO
2 1
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
9. Installare:
• Interruttore manubrio sinistro
Vite interruttore manubrio sini-
stro
T.
a b
10.Regolare:
• Gioco manopola acceleratore
Fare riferimento a “CONTROLLO MANOPO-
LA ACCELERATORE” alle pagine 3-32.
Gioco della manopola accelerato-
re
3.0–5.0 mm (0.12–0.20 in)
11.Regolare:
• Gioco leva frizione
Fare riferimento a “REGOLAZIONE DEL
GIOCO LEVA FRIZIONE” alle pagine 3-13.
Gioco della leva della frizione
10.0–15.0 mm (0.39–0.59 in)
4-70
FORCELLA
HAS22950
FORCELLA
Rimozione dei due steli forcella anteriore
23 Nm (2.3 m • kgf, 17 ft • Ibf) 26 Nm (2.6 m • kgf, 19 ft • Ibf) 23 Nm (2.3 m • kgf, 17 ft • Ibf)
2 3
4-71
FORCELLA
LT
4-72
FORCELLA
LT
4-73
FORCELLA
HAS1RC1412
steli forcella anteriore.
RIMOZIONE STELI FORCELLA ANTERIORE 1. Togliere:
La seguente procedura si applica a entrambi gli • Bullone coperchio “1”
steli forcella anteriore. (dal gruppo asta pompante)
• Rondella “2”
Ciascun stelo forcella anteriore è dotato di un • Distanziale “3”
bullone di regolazione precarica della molla, lo • Controdado “4”
stelo forcella destro è dotato di una vite di rego-
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
lazione forza di smorzamento in estensione e di
a. Premere verso il basso il distanziale con il
una vite di regolazione forza di smorzamento in
compressore molla forcella “5”.
compressione. Prestare attenzione a non con-
b. Installare il supporto asta “6” tra il controdado
fondere la destra e la sinistra.
“4” e il distanziale “3”.
1. Collocare il veicolo su una superficie piana.
HWA13120 Compressore molla forcella
90890-01441
Sostenere saldamente il veicolo in modo che YM-01441
Supporto asta
non ci sia pericolo che cada.
90890-01434
Supporto asta pompante a estre-
Posizionare il veicolo su un supporto adatto in mità doppia
modo che la ruota anteriore sia rialzata. YM-01434
2. Togliere:
• Pinza freno anteriore Utilizzare il lato del supporto asta contrassegna-
Fare riferimento a “FRENO ANTERIORE” to con “B”.
alle pagine 4-31.
• Ruota anteriore
Fare riferimento a “RUOTA ANTERIORE” 1
alle pagine 4-8. 2
3. Allentare: 6
• Bullone di fermo supporto superiore “1” 4
• Bullone coperchio “2”
• Bulloni di fermo supporto inferiore “3” 3
HWA13640
5
Prima di allentare i bulloni di fermo del sup-
porto inferiore e superiore, sostenere lo ste- c. Tenere fermo il bullone coperchio e allentare
lo della forcella anteriore. il controdado.
d. Rimuovere il bullone coperchio e la rondella.
e. Rimuovere il supporto asta e il compressore
molla forcella.
2 f. Rimuovere il distanziale e il controdado.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
1 2. Scaricare:
3 • Olio forcella
4-74
FORCELLA
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Togliere:
• Bullone gruppo asta pompante
• Gruppo asta pompante
HCA1RC1412
2
1
4. Togliere:
• Gambale
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Mantenere lo stelo forcella anteriore in posi-
zione orizzontale.
HAS23011
b. Fissare saldamente il supporto pinza freno in
CONTROLLO STELI FORCELLA
una morsa con griffe morbide.
ANTERIORE
c. Separare il gambale dal tubo di forza tirando
La seguente procedura si applica a entrambi gli
energicamente, ma con cautela, il tubo di for-
steli forcella anteriore.
za.
HCA1RC1424
1. Controllare:
• Tubo di forza “1”
Una forza eccessiva può danneggiare le boc- • Gambale “2”
cole. Le boccole danneggiate devono essere Piegature/danni/graffi Sostituire.
HWA13650
sostituite.
Non cercare di raddrizzare il tubo di forza se
piegato, poiché questa operazione non fa-
rebbe che indebolirlo e renderlo pericoloso
per l’uso.
4-75
FORCELLA
HAS1RC1414
i condotti dell’olio.
HCA1RC1405 Far scorrere lentamente il gruppo asta pom-
pante all’interno del tubo di forza “2” finché
• La struttura interna dello stelo forcella an- non sporge dal fondo del tubo stesso. Fare
teriore è molto sofisticata: questo la rende attenzione a non danneggiare il tubo di forza.
particolarmente sensibile ai materiali estra-
nei. Il lato sinistro del gruppo asta pompante, a diffe-
• In fase di smontaggio e assemblaggio dello renza del lato destro, ha i due fori di percorso
stelo forcella anteriore, non consentire l’in- olio.
filtrazione di alcun materiale estraneo nella
forcella anteriore.
4-76
FORCELLA
LOCTITE®
R.
6
1
Mentre si regge il gruppo asta pompante con il
supporto asta pompante “1”, serrare il bullone 2
gruppo asta pompante.
5. Installare:
• Gambale
(per il tubo di forza)
6. Installare:
• Bussola gambale “1”
3. Lubrificare: • Rondella “2”
• Superficie esterna del tubo di forza (con l’installatore guarnizione forcella “3”)
4-77
FORCELLA
7. Installare:
• Paraolio “1”
(con l’installatore guarnizione forcella “2”)
Installatore guarnizione forcella
90890-01442
Installatore guarnizione forcella 10.Installare:
regolabile (36–46 mm) • Estrattore asta “1”
YM-01442 • Adattatore estrattore asta (M10) “2”
(sull’asta pompante “3”)
Estrattore asta
90890-01437
Kit universale per lo spurgo
dell’asta di smorzamento
YM-A8703
Adattatore estrattore asta (M10)
90890-01436
Kit universale per lo spurgo
dell’asta di smorzamento
YM-A8703
8. Installare:
• Molletta paraolio “1”
1
11.Riempire:
• Stelo forcella anteriore
(con la quantità prescritta di olio forcella con-
sigliato)
9. Installare:
• Guarnizione parapolvere “1”
(con l’installatore guarnizione forcella “2”)
4-78
FORCELLA
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Rimuovere l’estrattore asta e l’adattatore
asta.
b. Installare la molla forcella.
13.Prima di misurare il livello di olio forcella, at- Installare la molla forcella con il diametro più pic-
tendere dieci minuti finché l’olio non si sia de- colo “a” rivolto verso l’alto “A”.
positato e le bolle d’aria disperse.
4-79
FORCELLA
estrattore asta.
e. Installare il distanziale. 5
f. Installare il compressore molla forcella.
g. Premere verso il basso il distanziale con il
compressore molla forcella “1”.
h. Sollevare l’estrattore asta e installare il sup- 3
porto asta “2” tra il controdado “3” e il distan-
ziale “4”.
Estrattore asta
90890-01437
Kit universale per lo spurgo l. Rimuovere il supporto asta e il compressore
dell’asta di smorzamento molla forcella.
YM-A8703
Adattatore estrattore asta (M10) ▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
90890-01436 16.Installare:
Kit universale per lo spurgo • Molla forcella (Lato destro) “1”
dell’asta di smorzamento • Distanziale (Lato destro) “2”
YM-A8703 • Controdado (Lato destro) “3”
Compressore molla forcella • Asta di regolazione smorzatore “4”
90890-01441 • Rondella (Lato destro) “5”
YM-01441 • Bullone coperchio (Lato destro) “6”
Supporto asta
(insieme all’O-ring New )
90890-01434
Supporto asta pompante a estre- 2
mità doppia
YM-01434 5
3
6
Utilizzare il lato del supporto asta contrassegna-
to con “B”.
4 1
3 ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Rimuovere l’estrattore asta e l’adattatore
4 2 asta.
1 b. Installare la molla forcella.
4-80
FORCELLA
estrattore asta.
e. Installare il distanziale.
3
f. Installare il compressore molla forcella. b
g. Premere verso il basso il distanziale con il
compressore molla forcella “1”.
h. Sollevare l’estrattore asta e installare il sup-
porto asta “2” tra il controdado “3” e il distan-
ziale “4”.
Estrattore asta
90890-01437
Kit universale per lo spurgo k. Impostare la distanza del bullone coperchio
dell’asta di smorzamento “c” in base ai dati tecnici.
YM-A8703
Adattatore estrattore asta (M10) Distanza “c”
90890-01436 13 mm (0.51 in)
Kit universale per lo spurgo
dell’asta di smorzamento
YM-A8703
Compressore molla forcella
90890-01441
YM-01441
Supporto asta
90890-01434
Supporto asta pompante a estre-
mità doppia c
YM-01434
l. Installare l’asta di regolazione smorzatore, la
Utilizzare il lato del supporto asta contrassegna- rondella e il bullone coperchio, quindi serrare
to con “B”. a mano il bullone coperchio.
HWA13670
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4-81
FORCELLA
17.Installare:
• Bullone coperchio
(al gambale)
HAS23050
HWA13680
3
1
4-82
TESTA DI STERZO
HAS23090
TESTA DI STERZO
Rimozione del supporto inferiore
110 Nm (11 m • kgf, 80 ft • Ibf)
1
7 Nm (0.7 m • kgf, 5.1 ft • Ibf)
5
6
2
3
4
11
1st 52 Nm (5.2 m • kgf, 38 ft • Ibf)
2nd 18 Nm (1.8 m • kgf, 13 ft • Ibf)
10
7
FWD
7 Nm (0.7 m • kgf, 5.1 ft • Ibf)
4-83
TESTA DI STERZO
16
17
18
19
21
12
1st 52 Nm (5.2 m • kgf, 38 ft • Ibf)
2nd 18 Nm (1.8 m • kgf, 13 ft • Ibf)
23
20
13
FWD 24
7 Nm (0.7 m • kgf, 5.1 ft • Ibf) 22
4-84
TESTA DI STERZO
HAS23110
• Piste cuscinetto “2”
RIMOZIONE SUPPORTO INFERIORE Danni/vaiolature Sostituire in blocco i cu-
1. Collocare il veicolo su una superficie piana. scinetti e le piste cuscinetto.
HWA13120
3. Sostituire:
Sostenere saldamente il supporto inferiore • Cuscinetti
per evitare che cada. • Piste cuscinetto
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
• Bloccare la ghiera inferiore con la chiave ma- a. Rimuovere le piste cuscinetto dal cannotto
dreviti dello sterzo, quindi rimuovere la ghiera sterzo “1” con un’asta lunga “2” e un martello.
superiore con la chiave per ghiere. b. Rimuovere la pista cuscinetto “3” dal suppor-
• Rimuovere la ghiera inferiore con la chiave per to inferiore con uno scalpello da pavimenti “4”
madreviti dello sterzo “2”. e un martello.
c. Installare una nuova guarnizione parapolvere
Chiave per ghiere e nuove piste cuscinetti.
90890-01268 HCA14270
Chiave fissa
YU-01268 Se la pista cuscinetto non è installata corret-
Chiave per madreviti dello sterzo tamente, il cannotto sterzo potrebbe subire
90890-01403 danni.
Chiave per dadi per flangia scari-
co
YU-A9472 • Sostituire sempre in blocco i cuscinetti e le pi-
ste cuscinetto.
• Ogni volta che la testa di sterzo viene smonta-
ta, sostituire la guarnizione parapolvere.
2
HAS23120
2. Controllare:
• Cuscinetti “1”
4-85
TESTA DI STERZO
4-71.
T.
R.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4. Controllare:
• Supporto superiore
• Supporto inferiore
(insieme al piantone di sterzo)
Deformazioni/incrinature/danni Sostituire.
HAS23140
2. Installare:
• Ghiera inferiore “1”
• Rondella in gomma “2”
• Ghiera superiore “3”
• Rondella di bloccaggio “4”
Fare riferimento a “CONTROLLO E REGO-
LAZIONE DELLA TESTA DI STERZO” alle
pagine 3-21.
3. Installare:
• Supporto superiore
• Dado piantone di sterzo
4-86
GRUPPO AMMORTIZZATORE POSTERIORE
HAS23160
2
1
3
7 6
8 10
10 10
10 9
7
1
4
9
6
9
4
3
5
2
44 Nm (4.4 m • kgf, 32 ft • Ibf)
61 Nm (6.1 m • kgf, 44 ft • Ibf)
44 Nm (4.4 m • kgf, 32 ft • Ibf)
55 Nm (5.5 m • kgf, 40 ft • Ibf)
4-87
GRUPPO AMMORTIZZATORE POSTERIORE
HAS23180 HAS23210
HAS23190
SMALTIMENTO AMMORTIZZATORE
POSTERIORE 1
1. La pressione del gas deve essere rilasciata
prima di smaltire un ammortizzatore posterio-
re. Per scaricare la pressione del gas, prati- 3. Togliere:
care un foro di 2–3 mm (0.08–0.12 in) • Dado superiore gruppo ammortizzatore po-
attraverso l’ammortizzatore posteriore in un steriore
punto a 20–25 mm (0.79–0.98 in) dalla sua • Bullone superiore gruppo ammortizzatore
estremità, come indicato in figura. posteriore
HWA13760 • Gruppo ammortizzatore posteriore
Indossare occhiali protettivi per evitare le- Rimuovere il gruppo ammortizzatore posteriore
sioni agli occhi provocate da schegge metal- dalla posizione tra forcellone e telaio.
liche o dal gas sprigionato.
HAS23240
4-88
GRUPPO AMMORTIZZATORE POSTERIORE
zatore posteriore.
• Bulloni • Quando si installano i paraolio “2” al braccio ci-
Flessioni/danni/usura Sostituire. nematismo, rivolgere il carattere timbro dei pa-
HAS23261
raolio verso l’esterno.
CONTROLLO BRACCIO DI • Quando si installano i bracci di collegamento
COLLEGAMENTO E BRACCIO “4” al braccio cinematismo, rivolgere il riferi-
CINEMATISMO mento 1RC dei bracci di collegamento verso
1. Controllare: l’esterno.
• Bracci di collegamento “1”
• Braccio cinematismo “2” a 1 a
c c
Danni/usura Sostituire.
1 2 1 2
4 4
d d
b
2. Controllare: 2
3
• Cuscinetti
1
• Paraolio
Danni/butteratura Sostituire.
3. Controllare: 5
• Collari d d
Danni/graffi Sostituire. b
HAS23272 3. Braccio cinematismo
INSTALLAZIONE DEL BRACCIO 4. Braccio di collegamento
CINEMATISMO 5. Gruppo ammortizzatore posteriore
1. Lubrificare: A. Lato sinistro
• Collari B. Lato destro
• Paraolio
HAS23311
4-89
GRUPPO AMMORTIZZATORE POSTERIORE
4-90
FORCELLONE
HAS23330
FORCELLONE
Rimozione del forcellone
110 Nm (11 m • kgf, 80 ft • Ibf)
2 1
9
10
5 13
11
4
12
12 14
10 13 12
11 13 7 Nm (0.7 m • kgf, 5.1 ft • Ibf)
10
11
12
8
7 6
4-91
FORCELLONE
HAS23350
RIMOZIONE FORCELLONE
1. Collocare il veicolo su una superficie piana.
HWA13120
CONTROLLO FORCELLONE
1. Controllare:
• Forcellone
Deformazioni/incrinature/danni Sostituire.
2. Controllare:
• Perno forcellone
1
Far rotolare il perno forcellone su una super-
ficie piana.
3. Misurare: Deformazioni Sostituire.
HWA13770
• Gioco laterale forcellone
• Movimento verticale forcellone
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
Non cercare di raddrizzare il perno forcello-
a. Misurare la coppia di serraggio del dado per- ne se deformato.
no forcellone.
Dado perno forcellone
110 Nm (11 m·kgf, 80 ft·lbf)
T.
R.
4. Controllare:
• Coperchi parapolvere “1”
• Paraolio “2”
4-92
FORCELLONE
4
2 3
1
2
4 1 1 2 2 1
3
1
d
e e
4 2
2 3
2 1 2
A. Lato sinistro
B. Lato destro
HAS23380 3. Installare:
INSTALLAZIONE FORCELLONE • Forcellone
1. Lubrificare: • Perno forcellone
• Coperchi parapolvere
• Perno forcellone Dado perno forcellone
• Paraolio 110 Nm (11 m·kgf, 80 ft·lbf)
T.
R.
• Collari
4. Installare:
Lubrificante consigliato • Catena di trasmissione
Grasso a base di sapone di litio Fare riferimento a “INSTALLAZIONE CATE-
NA DI TRASMISSIONE” alle pagine 4-98.
2. Installare: • Bullone inferiore braccio di collegamento
• Cuscinetti “1” • Dado inferiore braccio di collegamento
(al forcellone)
• Paraolio “2” New Dado inferiore braccio di collega-
(al forcellone) mento
T.
4-93
FORCELLONE
4-94
COMANDO A CATENA
HAS23400
COMANDO A CATENA
Rimozione della catena di trasmissione
5 E
8
7
6
4-95
COMANDO A CATENA
HAS23410
maglie della catena di trasmissione utilizzan-
RIMOZIONE CATENA DI TRASMISSIONE do la formula seguente.
1. Collocare il veicolo su una superficie piana. Lunghezza sezione a 15 maglie della catena
HWA13120
di trasmissione “a” = (lunghezza “b” tra i lati
interni dei perni + lunghezza “c” tra i lati ester-
Sostenere saldamente il veicolo in modo che
ni dei perni)/2
non ci sia pericolo che cada.
• Quando si misura la sezione di 15 maglie della
Posizionare il veicolo su un supporto adatto in catena di trasmissione, accertarsi che la cate-
modo che la ruota posteriore sia sollevata. na di trasmissione sia tesa.
2. Raddrizzare la nervatura dado corona “a”. • Eseguire questa procedura 2–3 volte, in un
punto diverso ogni volta.
3. Togliere:
• Catena di trasmissione
HCA17410
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Misurare la lunghezza “b” tra i lati interni dei 3. Pulire:
perni e la lunghezza “c” tra i lati esterni dei • Catena di trasmissione
perni su una sezione di 15 maglie della cate- ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
na di trasmissione, come mostrato in figura. a. Pulire la catena di trasmissione con un panno
b. Calcolare la lunghezza “a” della sezione a 15 pulito.
4-96
COMANDO A CATENA
CONTROLLO CORONA
• Non immergere la catena di trasmissione
1. Controllare:
nel kerosene per più di dieci minuti per non
• Corona
danneggiare gli O-ring.
Più di 1/4 di usura del dente “a” Sostituire
in blocco la corona, la corona ruota posteriore
e la catena di trasmissione.
Denti piegati Sostituire in blocco la corona,
la corona ruota posteriore e la catena di tra-
smissione.
b. Corretto
4-97
COMANDO A CATENA
HAS1RC1403
INSTALLAZIONE CATENA DI
TRASMISSIONE
1. Installare:
• Catena di trasmissione
HCA17410
in).
• Tenendo premuto il freno posteriore, serrare il
dado corona.
• Installare la rondella “1” con il riferimento
“OUT” “a” rivolto verso l’esterno.
• Fissare il dado corona “2” sulle rientranze “b”
dell’albero secondario.
a
4. Installare:
c. Dopo il rivettaggio, verificare che lo spazio • Braccio rinvio cambio “1”
“c”, che si trova all’interno della maglia di col-
legamento “3” e all’interno della piastra di col- Prima di installare, assicurarsi di allineare il rife-
legamento “1”, sia di 14.1–14.3 mm rimento “a” dell’albero del cambio con la punzo-
(0.56–0.65 in). natura “b” dell’albero del cambio.
4-98
COMANDO A CATENA
1
5. Regolare:
• Tensione della catena
Fare riferimento a “CORREZIONE DELLA
TENSIONE DELLA CATENA” alle pagine
3-20.
Tensione della catena di trasmis-
sione
5.0–15.0 mm (0.20–0.59 in)
HCA13550
4-99
MOTORE
ALBERI A CAMME...........................................................................................5-9
RIMOZIONE DEGLI ALBERI A CAMME..................................................5-11
2
ISPEZIONE DEGLI ALBERI A CAMME ...................................................5-12
CONTROLLO DELLA CATENA DELLA DISTRIBUZIONE,
3
DEL PIGNONE ALBERO A CAMME.......................................................5-13
CONTROLLO GUIDE DELLA CATENA DELLA DISTRIBUZIONE..........5-14
ISPEZIONE DEL TENDITORE CATENA DI DISTRIBUZIONE................5-14
INSTALLAZIONE DEGLI ALBERI A CAMME ..........................................5-14
4
TESTA CILINDRO ..........................................................................................5-20
RIMOZIONE TESTA CILINDRO ..............................................................5-21
CONTROLLO DELLA GUIDA CATENA DI DISTRIBUZIONE
(LATO SCARICO) ...................................................................................5-21
CONTROLLO TESTA CILINDRO ............................................................5-21
5
INSTALLAZIONE DELLA TESTA CILINDRO ..........................................5-22
6
CONTROLLO DELLE SEDI DELLE VALVOLE........................................5-26
CONTROLLO MOLLE DELLE VALVOLE ................................................5-28
CONTROLLO ALZAVALVOLE.................................................................5-28
INSTALLAZIONE VALVOLE ....................................................................5-29
CARTER .........................................................................................................5-57
SMONTAGGIO CARTER .........................................................................5-58
CONTROLLO CARTER ...........................................................................5-58
MONTAGGIO CARTER ...........................................................................5-58
BIELLE E PISTONI.........................................................................................5-61
RIMOZIONE BIELLE E PISTONI .............................................................5-62
CONTROLLO PISTONE E CILINDRO.....................................................5-62
CONTROLLO SEGMENTI PISTONE.......................................................5-63
CONTROLLO SPINOTTI..........................................................................5-64
CONTROLLO DELLE BIELLE..................................................................5-65
INSTALLAZIONE BIELLA E PISTONE ....................................................5-67
HAS1RC1506
MISURAZIONE PRESSIONE DI 1 2
COMPRESSIONE
La seguente procedura si applica a tutti i cilindri.
• Candele
Fare riferimento a “ALBERI A CAMME” alle Per evitare lo sprigionamento di scintille del-
pagine 5-9. la candela, rimuovere tutti i connettori delle
HCA13340
bobine accensione e i connettori iniettore
carburante prima di avviare il motore.
Prima di togliere le candele, rimuovere con
aria compressa eventuali impurità accumu-
late nei pozzetti per evitare che penetrino nei La differenza di pressione di compressione tra i
cilindri. cilindri non dovrebbe superare i 100 kPa (1
kg/cm2, 15 psi).
4. Installare:
• Misuratore compressione “1” c. Se il valore della pressione di compressione
• Prolunga “2” superiore al valore massimo prescritto, con-
trollare che non ci siano depositi carboniosi
Misuratore compressione sulla testa cilindro, sulle superfici della valvo-
90890-03081 la e sulla corona del pistone.
Tester compressione motore Depositi carboniosi Eliminare.
YU-33223
d. Se la pressione di compressione è inferiore al
Prolunga
90890-04136 valore minimo prescritto, versare un cucchia-
ino di olio motore nel foro della candela e ri-
petere la misurazione.
Fare riferimento alla seguente tabella.
5-1
ISPEZIONE DEL MOTORE
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
6. Installare:
• Candele
Candela
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
T.
R.
7. Installare:
• Bobine accensione
Fare riferimento a “ALBERI A CAMME” alle
pagine 5-9.
• Valvola interdizione aria
Fare riferimento a “SISTEMA D’INDUZIONE
ARIA” alle pagine 7-15.
• Cassa filtro
Fare riferimento a “PARTE CICLISTICA GE-
NERALE” alle pagine 4-1.
• Serbatoio carburante
Fare riferimento a “SERBATOIO CARBU-
RANTE” alle pagine 7-1.
• Sella pilota
Fare riferimento a “PARTE CICLISTICA GE-
NERALE” alle pagine 4-1.
5-2
RIMOZIONE DEL MOTORE
HAS23711
1
2
4
(6)
5
5-3
RIMOZIONE DEL MOTORE
3 4
12 Nm (1.2 m • kgf, 8.7 ft • Ibf)
7 6
5-4
RIMOZIONE DEL MOTORE
10
12 Nm (1.2 m • kgf, 8.7 ft • Ibf)
9 8
5-5
RIMOZIONE DEL MOTORE
6
4
6 5
5 8
3
45 Nm (4.5 m • kgf, 33 ft • Ibf)
5-6
RIMOZIONE DEL MOTORE
HAS1RC1501
5-7
RIMOZIONE DEL MOTORE
T.
R.
gio telaio
YM-01485 12.Serrare:
• Bullone adattatore (sinistra) “5”
7. Serrare: • Bullone adattatore (destra) “9”
• Bulloni di regolazione montaggio motore (po-
Bullone adattatore
steriore) “2” 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
T.
R.
• Serrare i bulloni di regolazione montaggio mo-
tore in base ai dati tecnici con la chiave per per-
no forcellone e con l’adattatore della chiave per 2 1 6
perno forcellone. 10
• Assicurarsi che la flangia del bullone di regola- 7
zione montaggio motore entri in contatto con il
motore. 5
3
12
Bullone di regolazione montaggio 9
motore (posteriore) 4
T.
11 8 2
Chiave per perno forcellone
90890-01518
Chiave a bussola per telai
YM-01518
Adattatore della chiave per perno
forcellone
90890-01476
8. Installare:
• Bullone adattatore (destra) “9”
(serrato temporaneamente)
9. Installare:
• Bullone di montaggio motore (lato superiore
anteriore destro) “10”
10.Serrare:
• Dado di montaggio motore (lato posteriore in-
feriore) “11”
• Dado di montaggio motore (lato posteriore
superiore) “12”
Dado di montaggio motore
45 Nm (4.5 m·kgf, 33 ft·lbf)
T.
R.
11.Serrare:
• Bullone di montaggio motore (lato superiore
anteriore destro) “10”
• Bullone di montaggio motore (lato superiore
5-8
ALBERI A CAMME
HAS23760
ALBERI A CAMME
Rimozione del coperchio testa cilindro
1 S
2 2
3 2
S
3
S
6 4
5-9
ALBERI A CAMME
LT 7 5 (4)
(8)
E
(4)
4
3
10 8
6
12
11 9
24 Nm (2.4 m • kgf, 17 ft • Ibf)
M
1 2
(8)
5-10
ALBERI A CAMME
HAS23810
1 2
1
4. Togliere:
• Cappello albero a camme “1”
• Cappello albero a camme di aspirazione “2”
• Cappello albero a camme di scarico “3”
HCA13720
2. Allineare:
• Inserire un riferimento “a” sul rotore del gene-
ratore Per evitare danni alla testa cilindro, agli albe-
(con il riferimento sul coperchio rotore del ge- ri a camme o ai cappelli degli alberi a camme,
neratore “b”) allentare i bulloni dei cappelli degli alberi a
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
camme per stadi e lavorando in diagonale,
a. Ruotare l’albero motore in senso antiorario. dall’esterno verso l’interno.
b. Quando il pistone #1 è a PPMS125 in fase di
compressione, allineare il riferimento 1 2
PPMS125 “a” sul rotore del generatore con 3
il riferimento coperchio rotore del generatore
“b”.
b 5. Togliere:
• Albero a camme di aspirazione “1”
a • Albero a camme di scarico “2”
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Togliere:
• Tenditore catena di distribuzione “1”
• Guarnizione tenditore catena di distribuzione
5-11
ALBERI A CAMME
HAS23850
3. Misurare:
• Disassamento albero a camme
Non conforme ai dati tecnici Sostituire.
Limite di disassamento albero a
camme
0.030 mm (0.0012 in)
5-12
ALBERI A CAMME
4. Misurare:
• Gioco tra il perno di banco e il cappello albero ▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
a camme 5. Misurare:
Non conforme ai dati tecnici Misurare il • Diametro perno di banco albero a camme “a”
diametro del perno albero a camme. Non conforme ai dati tecnici Sostituire l’al-
Gioco tra il perno di banco e il bero a camme.
cappello albero a camme Rientra nei dati tecnici Sostituire in blocco
0.028–0.062 mm (0.0011–0.0024 la testa cilindro e i cappelli albero a camme.
in)
Diametro perno di banco albero a
camme
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
24.459–24.472 mm
a. Installare l’albero a camme nella testa cilindro (0.9630–0.9635 in)
(senza i cappelli albero a camme).
b. Posizionare una striscia di Plastigauge® “1”
sul perno albero a camme come indicato.
HAS23870
5-13
ALBERI A CAMME
a. 1/4 di dente 1
b. Corretto
b. Continuare a premere con la mano l’asta ten-
1. Catena di distribuzione ditore catena di distribuzione, rimuovere la
2. Pignone albero a camme chiave esagonale e rilasciare lentamente
HAS23950 l’asta tenditore catena di distribuzione.
CONTROLLO GUIDE DELLA CATENA c. Assicurarsi che l’asta tenditore catena di di-
DELLA DISTRIBUZIONE stribuzione fuoriesca facilmente dall’alloggia-
La seguente procedura si applica a tutti i pignoni mento tenditore catena di distribuzione. Se è
albero a camme e a tutte le guide della catena di presente movimento irregolare, sostituire il
distribuzione. tenditore catena di distribuzione.
1. Controllare:
• Guida catena di distribuzione (lato aspirazio-
ne) “1”
• Guida catena di distribuzione (lato superiore)
“2”
Danni/usura Sostituire il componente difet-
toso.
2 ▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS24010
5-14
ALBERI A CAMME
a a
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Installare:
• Pignone albero a camme di aspirazione “1”
• Pignone albero a camme di scarico “2” 4. Installare:
• Albero a camme di scarico “1”
Bullone pignone albero a camme • Albero a camme di aspirazione “2”
24 Nm (2.4 m·kgf, 17 ft·lbf)
T.
R.
HCA1RC1505
• Assicurarsi che la punzonatura “a” presente su
ciascun albero a camme sia rivolta verso l’alto.
• Quando si installa l’albero a camme, non c’è bi-
Accertarsi di serrare i bulloni pignone albero
sogno di allineare il riferimento “b” del pignone
a camme alla coppia specificata per evitare
albero a camme.
che i bulloni si allentino danneggiando il mo-
tore.
a
2
• Installare la sporgenza dell’albero a camme “a”
nella posizione indicata in figura.
• Serrare il bullone pignone albero a camme con
la chiave per alberi a camme “3”.
b
b
5. Installare:
• Cappello albero a camme
• Cappello albero a camme di aspirazione
• Cappello albero a camme di scarico
5-15
ALBERI A CAMME
T.
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
R.
Serrare i bulloni cappello albero a camme gra-
dualmente e in modo incrociato, lavorando dai
cappelli interni verso l’esterno.
EL HCA1RC1506
a
6. Serrare: • Lubrificare i bulloni cappello albero a cam-
• Bulloni cappello albero a camme me con olio motore.
• I bulloni cappello albero a camme devono
Bullone coperchio albero a cam-
essere serrati in maniera uniforme per evi-
me
tare danni alla testa cilindro, ai cappelli de-
T.
1
• Lubrificare i bulloni cappello albero a cam-
me con olio motore.
• I bulloni cappello albero a camme devono
essere serrati in maniera uniforme per evi-
tare danni alla testa cilindro, ai cappelli de-
gli alberi a camme e agli alberi a camme.
• Non girare l’albero motore durante l’instal-
lazione dell’albero a camme per evitare
1
danni o una regolazione errata delle valvo-
le. 8. Controllare:
• Punzonatura albero a camme “a”
Assicurarsi che la punzonatura “a” sull’albero
a camme sia allineata con la tacca d’allinea-
mento sul cappello albero a camme “b”.
5-16
ALBERI A CAMME
b
a 2
b. Mentre si preme leggermente con la mano e. Serrare i bulloni tenditore catena di distribu-
l’asta tenditore catena di distribuzione, ruota- zione alla coppia specificata.
re completamente l’asta tenditore catena di
distribuzione in senso antiorario con una Bullone tenditore catena di distri-
chiave esagonale “1”. buzione
T.
LOCTITE®
5-17
ALBERI A CAMME
12.Misurare:
• Gioco valvole
h. Installare il bullone cappuccio tenditore cate-
Non conforme ai dati tecnici Regolare.
na di distribuzione e la guarnizione, quindi
Fare riferimento a “REGOLAZIONE DEL
serrare il bullone cappuccio tenditore catena
GIOCO VALVOLE” alle pagine 3-6.
di distribuzione alla coppia specificata.
13.Installare:
Bullone cappuccio tenditore cate- • Bullone di accesso riferimento fasatura “1”
na di distribuzione
Bullone di accesso riferimento fa-
T.
satura
T.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
• Copertura estremità albero motore “2”
10.Ruotare:
• Albero motore Copertura estremità albero moto-
(diversi giri in senso antiorario) re
T.
• Riferimento “a”
Assicurarsi che il riferimento “a” sul rotore del
generatore sia allineato con il riferimento co- 1 2
perchio rotore del generatore “b”.
• Punzonatura albero a camme “c”
Assicurarsi che la punzonatura “c” sull’albero
a camme sia allineata con la tacca d’allinea-
mento sul cappello albero a camme “d”.
Fuori allineamento Regolare.
Fare riferimento alle operazioni di installazio-
ne di cui sopra.
14.Installare:
b • Guida catena di distribuzione (lato superiore)
• Guarnizione coperchio testa cilindro “1”
a New
• Coperchio testa cilindro
Bullone coperchio testa cilindro
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
T.
R.
5-18
ALBERI A CAMME
15.Installare:
• Candele
• Bobine accensione “1”
Candela
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
T.
R.
5-19
TESTA CILINDRO
HAS24100
TESTA CILINDRO
Rimozione della testa cilindro
E (8) 1st 25 Nm (2.5 m • kgf, 18 ft • Ibf)
16 Nm (1.6 m • kgf, 12 ft • Ibf),
2nd
Specified angle
10 Nm (1.0 m • kgf, 7.2 ft • Ibf)
10 Nm (1.0 m • kgf, 7.2 ft • Ibf)
16 Nm (1.6 m • kgf, 12 ft • Ibf)
4 3
2
5-20
TESTA CILINDRO
HAS24120
2. Controllare:
RIMOZIONE TESTA CILINDRO • Testa cilindro
1. Togliere: Danni/graffi Sostituire.
• Albero a camme di aspirazione • Camicia d’acqua testa cilindro
• Albero a camme di scarico Depositi minerali/ruggine Eliminare.
Fare riferimento a “RIMOZIONE DEGLI AL- 3. Misurare:
BERI A CAMME” alle pagine 5-11. • Deformazione testa cilindro
2. Togliere: Non conforme ai dati tecnici Spianare la
• Bulloni testa cilindro testa cilindro.
• Allentare i bulloni nella sequenza appropriata Limite di deformazione
indicata. 0.10 mm (0.0039 in)
• Allentare ciascun bullone di 1/2 giro alla volta.
Dopo avere allentato completamente tutti i bul-
loni, rimuoverli.
5 11 9 7
1 4
3 2 4
8 10 12 6 ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
HAS24160
5-21
TESTA CILINDRO
HAS24240
4. Installare:
INSTALLAZIONE DELLA TESTA CILINDRO • Albero a camme di scarico
1. Installare: • Albero a camme di aspirazione
• Guida catena di distribuzione (lato scarico) Fare riferimento a “INSTALLAZIONE DEGLI
“1” ALBERI A CAMME” alle pagine 5-14.
• Guarnizione testa cilindro “2” New
• Spine di centraggio “3”
3
2
3
2. Installare:
• Testa cilindro
• Bulloni testa cilindro (M6)
• Bulloni testa cilindro (M9) New
+90
Bullone testa cilindro “9”–“12”
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
8 2 4 6
12 9
10 11 4
5 3 1 7
8
5-22
VALVOLE E MOLLE VALVOLE
HAS24270
10
E
11
12 M
13 E
14 M
M
16
17 M
2 1
3
4
5
7
8
9
6
18
S
15
5-23
VALVOLE E MOLLE VALVOLE
HAS24280
3. Togliere:
RIMOZIONE DELLE VALVOLE • Semiconi delle valvole
La seguente procedura si applica a tutte le val-
vole e ai relativi componenti. Rimuovere i semiconi delle valvole comprimen-
do la molla della valvola con il compressore mol-
Prima di togliere le parti interne della testa (ad le della valvola “1” e l’adattatore del
esempio le valvole, le molle delle valvole, le sedi compressore per molle della valvola “2”.
delle valvole), assicurarsi che le valvole siano
chiuse a tenuta in modo corretto.
Compressore molle della valvola
1. Togliere: 90890-04019
• Alzavalvola “1” YM-04019
• Cuscinetto valvola “2” Adattatore del compressore per
molle della valvola
Annotare la posizione di ciascun alzavalvola e 90890-04108
Adattatore del compressore per
cuscinetto valvola in modo da poterli rimontare
molle della valvola 22 mm
nella posizione originaria. YM-04108
2 1
2. Controllare:
• Guarnizione valvola 4. Togliere:
Perdita alla sede della valvola Controllare • Fermo molla della valvola “1”
la faccia della valvola, la sede della valvola e • Molla della valvola “2”
la larghezza della sede della valvola. • Valvola “3”
Fare riferimento a “CONTROLLO DELLE • Guarnizione dello stelo valvola “4”
SEDI DELLE VALVOLE” alle pagine 5-26. • Sede molla della valvola “5”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Versare un solvente pulito “a” nelle luci di Contrassegnare la posizione di ciascun compo-
aspirazione e di scarico. nente molto attentamente in modo che possa
b. Verificare la corretta tenuta delle valvole. essere ricollocato nella posizione originale.
HAS24290
CONTROLLO DI VALVOLE E
GUIDAVALVOLE
La seguente procedura si applica a tutte le val-
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
vole e i guidavalvole.
5-24
VALVOLE E MOLLE VALVOLE
1. Misurare:
• Gioco stelo valvola-guidavalvola
Non conforme ai dati tecnici Sostituire il
guidavalvola.
• Gioco stelo valvola-guidavalvola =
Diametro interno del guidavalvola “a” -
Diametro stelo valvola “b”
2. Sostituire:
• Guidavalvola
Dopo avere sostituito il guidavalvola, rettificare
Per facilitare l’operazione di rimozione e installa- la sede della valvola.
zione del guidavalvola e per mantenere una per-
fetta aderenza, riscaldare in un forno la testa
cilindro ad una temperatura di 100 C (212 F).
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Rimuovere il guidavalvola con un estrattore
per guidavalvole “1”.
5-25
VALVOLE E MOLLE VALVOLE
5-26
VALVOLE E MOLLE VALVOLE
la.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4. Lappare:
• Faccia della valvola
• Sede della valvola
e. Applicare un agente abrasivo per lappatura a
grana fine alla faccia della valvola e ripetere
Dopo avere sostituito la testa cilindro o la valvola
le operazioni precedenti.
e il guidavalvola, la sede della valvola e la faccia
f. Dopo ogni operazione di lappatura, asportare
della valvola devono essere lappate.
ogni traccia di agente abrasivo per lappatura
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ dalla faccia e dalla sede della valvola.
a. Applicare un agente abrasivo per lappatura a g. Applicare liquido blu “b” sulla faccia della val-
grana grossa “a” alla faccia della valvola. vola.
HCA13790
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5-27
VALVOLE E MOLLE VALVOLE
HAS24310
2. Misurare:
• Forza molla della valvola compressa “a”
Non conforme ai dati tecnici Sostituire la
molla della valvola.
HAS24320
CONTROLLO ALZAVALVOLE
La seguente procedura si applica a tutti gli alza-
valvole.
1. Controllare:
• Alzavalvola
Danni/graffi Sostituire gli alzavalvole e la
testa cilindro.
b. Lunghezza installata
5-28
VALVOLE E MOLLE VALVOLE
HAS24340
INSTALLAZIONE VALVOLE
La seguente procedura si applica a tutte le val-
vole e ai relativi componenti.
1. Sbavare:
• Estremità dello stelo della valvola
(con una pietra per affilare)
2. Lubrificare:
• Stelo valvola “1”
• Guarnizione dello stelo valvola “2”
(con il lubrificante consigliato) b. Passo più piccolo
4. Installare:
Lubrificante consigliato
• Semiconi delle valvole “1”
Olio al bisolfuro di molibdeno
Installare i semiconi delle valvole comprimendo
la molla della valvola con il compressore molle
della valvola “2” e l’adattatore del compressore
per molle della valvola “3”.
5-29
VALVOLE E MOLLE VALVOLE
6. Lubrificare:
• Cuscinetto valvola
(con il lubrificante consigliato)
Lubrificante consigliato
Olio al bisolfuro di molibdeno
• Alzavalvola
(con il lubrificante consigliato)
Lubrificante consigliato
Olio motore
7. Installare:
• Cuscinetto valvola
• Alzavalvola
5-30
GENERATORE E AVVIAMENTO UNIDIREZIONALE
HAS24480
E
10 Nm (1.0 m • kgf, 7.2 ft • Ibf)
6 2 1
E
LT
7
E
E LT
5
4 (3)
(3) LT
(6)
15 Nm (1.5 m • kgf, 11 ft • Ibf)
10 Nm (1.0 m • kgf, 7.2 ft • Ibf) 12 Nm (1.2 m • kgf, 8.7 ft • Ibf)
3
12 Nm (1.2 m • kgf, 8.7 ft • Ibf)
12 Nm (1.2 m • kgf, 8.7 ft • Ibf) LT
5-31
GENERATORE E AVVIAMENTO UNIDIREZIONALE
Rimozione della bobina statore, del rotore del generatore e dell’avviamento unidirezionale
E
14
10 Nm (1.0 m • kgf, 7.2 ft • Ibf)
13
12
E
LT
9 17
E
11
E LT
10
(3)
(3) LT
5-32
GENERATORE E AVVIAMENTO UNIDIREZIONALE
HAS24490
RIMOZIONE GENERATORE
1. Togliere:
• Bullone rotore del generatore “1”
• Rondella 1
2
Mentre si preme il rotore del generatore “2” con
l’attrezzo di bloccaggio della puleggia “3”, allen-
tare il bullone rotore del generatore.
5-33
GENERATORE E AVVIAMENTO UNIDIREZIONALE
B
2 HAS24500
INSTALLAZIONE GENERATORE
1. Installare:
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲ • Linguetta Woodruff
• Rotore del generatore
HAS24600
5-34
GENERATORE E AVVIAMENTO UNIDIREZIONALE
3. Applicare:
• Sigillante
(sul gommino del cavo gruppo bobina stato-
re)
Legante Yamaha n. 1215
(Three bond No.1215®)
90890-85505
4. Installare:
• Guarnizione coperchio generatore New
• Coperchio generatore
Bullone coperchio generatore “1”
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
T.
LOCTITE®
R.
5-35
DISPOSITIVO D’AVVIAMENTO ELETTRICO
HAS24780
5-36
DISPOSITIVO D’AVVIAMENTO ELETTRICO
5-37
DISPOSITIVO D’AVVIAMENTO ELETTRICO
HAS24791
viamento.
CONTROLLO MOTORINO AVVIAMENTO
1. Controllare:
• Commutatore
Impurità Pulire con carta vetrata di grana
600.
2. Misurare:
• Rivestimento in mica “a”
Non conforme ai dati tecnici Raschiare il ri-
vestimento in mica fino al valore corretto con
una lama seghetto opportunamente collega-
ta a massa, in modo da adattarla al commu- 1. Resistenza commutatore
tatore. 2. Resistenza d’isolamento
3. Misurare:
• Resistenze gruppo indotto (commutatore e
isolante) 5. Misurare:
Non conforme ai dati tecnici Sostituire il • Pressione molla della spazzola
motorino avviamento. Non conforme ai dati tecnici Sostituire il
set supporto spazzola.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Misurare le resistenze del gruppo indotto con Forza molla della spazzola
un tester digitale per circuiti. 6.03–6.52 N (615–665 gf,
21.71–23.47 oz)
Tester digitale circuiti
90890-03174
Multimetro modello 88 con conta-
giri
YU-A1927
5-38
DISPOSITIVO D’AVVIAMENTO ELETTRICO
T.
R.
• Cuscinetto 2. Collegare:
• Paraolio • Cavo motorino avviamento
Danni/usura Sostituire il motorino avvia-
mento. 1
HAS24800 3
MONTAGGIO MOTORINO AVVIAMENTO
1. Installare:
• Set supporto spazzola 2
• Isolante “1”
2. Installare:
• Coperchio posteriore “1”
• Forcella motorino avviamento “2”
• Coperchio anteriore “3”
b a b
1 2 3
HAS24810
5-39
FRIZIONE
HAS25061
FRIZIONE
Rimozione del carter frizione
6
3
5
7
4
(7)
12 Nm (1.2 m • kgf, 8.7 ft • Ibf)
5-40
FRIZIONE
8
7
6
5
E
5-41
FRIZIONE
13
E 12
11
10
9
8
5 7
6
5
LT
7 E
1
3 5
4
2
E
10 Nm (1.0 m • kgf, 7.2 ft • Ibf)
5-42
FRIZIONE
HAS30712
RIMOZIONE FRIZIONE
1. Togliere:
• Coperchio “1”
• Carter frizione “2”
• Guarnizione
2. Togliere: 1
• Corona pompa olio “1”
Fare riferimento a “POMPA OLIO” alle pagi- 6. Raddrizzare la nervatura dado mozzo frizio-
ne 5-51. ne “a”.
1
3. Togliere: 7. Allentare:
• Bulloni molla di compressione “1” • Dado mozzo frizione “1”
• Molle di compressione
• Piastra di pressione “2” Mentre si preme il mozzo frizione “2” con l’attrez-
• Asta di trazione “3” zo di bloccaggio universale della frizione “3”, al-
lentare il dado mozzo frizione.
1 2
Attrezzo di bloccaggio universale
della frizione
90890-04086
YM-91042
3 1
4. Togliere:
• Disco d’attrito 1 “1”
5-43
FRIZIONE
2
1
A. Disco d’attrito 1
8. Togliere: B. Disco d’attrito 2
• Dado mozzo frizione
• rosetta elastica HAS25111
HAS25140
5-44
FRIZIONE
HAS25150
2. Controllare:
2
• Corona pompa olio “1”
Incrinature/danni/usura Sostituire.
1 HAS25200
CONTROLLO INGRANAGGIO
CONDUTTORE DELLA TRASMISSIONE
PRIMARIA
1. Controllare:
• Ingranaggio conduttore della trasmissione
primaria
Danni/usura Sostituire in blocco l’albero
motore e la campana frizione.
Eccessivo rumore durante il funzionamento
Sostituire in blocco l’albero motore e la
5-45
FRIZIONE
campana frizione.
HAS25210
2
CONTROLLO INGRANAGGIO CONDOTTO
DELLA TRASMISSIONE PRIMARIA
1. Controllare:
• Ingranaggio condotto della trasmissione pri-
maria “1”
Danni/usura Sostituire in blocco la campa- 1
na frizione e l’albero motore. a
Eccessivo rumore durante il funzionamento
Sostituire in blocco la campana frizione e 2. Installare:
l’albero motore. • Piastra reggispinta
• Mozzo frizione “1”
• Rondella
1
• rosetta elastica “2”
• Dado mozzo frizione “3” New
Dado mozzo frizione
125 Nm (12.5 m·kgf, 90 ft·lbf)
T. LOCTITE®
R.
2
1
2. Controllare:
• Cuscinetto asta di trazione
Danni/usura Sostituire.
HAS25240
INSTALLAZIONE FRIZIONE
1. Installare:
• Trasmissione a catena pompa olio “1”
• Campana frizione “2”
5-46
FRIZIONE
T.
LOCTITE®
R.
1
4
2 • Serrare i bulloni molla frizione in modo gradua-
le e incrociato.
• Applicare grasso a base di sapone di litio
a sull’asta di trazione.
• Posizionare l’asta di trazione in modo tale che
i denti “a” siano rivolti verso il foro “b”. Quindi,
b installare il carter frizione.
3 2
3. Installare:
• Disco d’attrito 1
• Disco frizione 1 3
• Disco d’attrito 2
4. Installare:
• Lubrificare il cuscinetto con olio motore.
• Cuscinetto
• Serrare i bulloni del carter frizione gradualmen-
(nella piastra di pressione)
te e procedendo in diagonale.
• Asta di trazione “1”
• Piastra di pressione “2” 6. Installare:
• Molle frizione • Leva di sgancio
• Bulloni molla frizione “3”
• Installare la leva di sgancio con il riferimento
Bullone molla frizione “O” rivolto verso il lato inferiore.
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
• Quando si installa la leva di sgancio, spingerla
T.
R.
• Corona pompa olio “4” e controllare che la punzonatura “a” sulla leva
5-47
FRIZIONE
a
b
7. Regolare:
• Gioco leva frizione
Fare riferimento a “REGOLAZIONE DEL
GIOCO LEVA FRIZIONE” alle pagine 3-13.
Gioco della leva della frizione
10.0–15.0 mm (0.39–0.59 in)
5-48
ALBERO DEL CAMBIO
HAS25410
13
12
2
1
LT
E
11
3
8
4
5
6
E
7
9
E 10
E
5-49
ALBERO DEL CAMBIO
HAS25420
1
2. Installare:
2
• Cuscinetto
• Paraolio New
• Rondella “1”
• Anello elastico di sicurezza “2” New
HAS25451
LOCTITE®
R.
5-50
POMPA OLIO
HAS24921
POMPA OLIO
Rimozione della pompa olio
1
LT
5-51
POMPA OLIO
1
6
3
2 7
4 8
5
9
E 10
10
5-52
POMPA OLIO
HAS25620
HAS24960
2. Misurare:
• Gioco rotore interno - estremità rotore ester-
no “a” 1. Rotore interno
• Gioco rotore esterno - alloggiamento pompa 2. Rotore esterno
olio “b” 3. Alloggiamento pompa olio
• Gioco alloggiamento pompa olio - rotore in- 3. Controllare:
terno ed esterno “c” • Funzionamento pompa olio
Non conforme ai dati tecnici Sostituire il Movimento irregolare Ripetere i passi (1) e
componente difettoso. (2) o sostituire il componente difettoso.
5-53
POMPA OLIO
2
1
4
HAS24971 3. Controllare:
CONTROLLO VALVOLA DI SICUREZZA • Funzionamento pompa olio
1. Controllare: Fare riferimento a “CONTROLLO POMPA
• Valvola di sicurezza “1” OLIO” alle pagine 5-53.
• Molla “2”
Danni/usura Sostituire il gruppo pompa
HAS25030
LOCTITE®
R.
HAS25010
1. Lubrificare:
• Rotore interno Dopo aver installato la trasmissione a catena
• Rotore esterno pompa olio e la corona, assicurarsi che la
• Albero pompa olio pompa olio ruoti in modo scorrevole.
(con il lubrificante consigliato)
Lubrificante consigliato • Il riferimento 1RC della corona pompa olio è in-
Olio motore stallato sul lato pompa olio.
• Installare la trasmissione a catena pompa olio
2. Installare: sulla corona pompa olio.
• Rotore esterno “1”
• Rotore interno “2”
• Perno “3” 2
• Coperchio pompa olio “4”
• Vite coperchio pompa olio 3
2 1
Allineare il perno “3” dell’albero pompa olio con
la scanalatura del rotore interno “2”.
5-54
COPPA DELL’OLIO
HAS1RC1502
COPPA DELL’OLIO
Rimozione della coppa dell’olio
LT
1 (13)
2
10 Nm (1.0 m • kgf, 7.2 ft • Ibf) 7
3
43 Nm (4.3 m • kgf, 31 ft • Ibf)
LT
5-55
COPPA DELL’OLIO
HAS24930
T.
R.
• Interruttore livello olio “1”
HWA12820
• Coppa dell’olio “2”
• Guarnizione coppa dell’olio
Usare sempre rondelle in rame nuove.
Allentare ciascun bullone di 1/4 di giro alla volta,
in modo graduale e incrociato. Dopo avere allen- • Serrare i bulloni coppa dell’olio gradualmente e
tato completamente tutti i bulloni, rimuoverli. procedere in diagonale.
• Lubrificare l’O-ring dell’interruttore livello olio
con grasso a base di sapone di litio.
2
3
1
HAS24990
HAS25050
5-56
CARTER
HAS25540
CARTER
Separazione del carter
24 Nm (2.4 m • kgf, 17 ft • Ibf) 1st 25 Nm (2.5 m • kgf, 18 ft • Ibf)
2nd 18 Nm (1.8 m • kgf, 13 ft • Ibf)
10 Nm (1.0 m • kgf, 7.2 ft • Ibf)
3rd Specified angle 60˚
1st 25 Nm (2.5 m • kgf, 18 ft • Ibf) (4)
(6) 10 Nm (1.0 m • kgf, 7.2 ft • Ibf)
2nd 15 Nm (1.5 m • kgf, 11 ft • Ibf)
3rd Specified angle 60˚ (2)
24 Nm (2.4 m • kgf, 17 ft • Ibf) E E
(2) (2)
E
(11)
E
6
7 7
7
LT 1
E
3 17 Nm (1.7 m • kgf, 12 ft • Ibf)
5 70 Nm (7.0 m • kgf, 51 ft • Ibf)
LT
4
LT
12 Nm (1.2 m • kgf, 8.7 ft • Ibf)
10 Nm (1.0 m • kgf, 7.2 ft • Ibf)
4.0 Nm (0.40 m • kgf, 2.9 ft • Ibf)
5-57
CARTER
HAS25550
essere ricollocato nella posizione originale.
SMONTAGGIO CARTER
1. Capovolgere il motore. HAS25580
2. Togliere: CONTROLLO CARTER
• Bulloni carter 1. Lavare accuratamente i semicarter con un
solvente non aggressivo.
• Allentare ciascun bullone di 1/4 di giro alla vol- 2. Lavare accuratamente tutte le superfici delle
ta, in modo graduale e incrociato. Dopo avere guarnizioni e le superfici di accoppiamento
allentato completamente tutti i bulloni, rimuo- carter.
verli. 3. Controllare:
• Allentare i bulloni nella sequenza appropriata • Carter
indicata. Incrinature/danni Sostituire.
• I numeri riportati sul carter indicano la sequen- • Passaggi di mandata olio
za di serraggio del carter. Ostruzione Soffiare con aria compressa.
HAS25650
MONTAGGIO CARTER
1. Lubrificare:
12 11 6 • Superficie interna cuscinetto perno albero
10 8 7
9 motore
16 22 20 (con il lubrificante consigliato)
21 19
Lubrificante consigliato
24 30 28 26 Olio motore
13 23 27 29 25 2. Applicare:
• Sigillante
18 5 15 (sulle superfici di accoppiamento carter)
14
Legante Yamaha n. 1215
2 (Three bond No.1215®)
3 4 17 90890-85505
1
5-58
CARTER
motore.
• Lubrificare la filettatura dei bulloni “13”–“30” e
le superfici di accoppiamento con olio motore.
• Bulloni M8 100 mm (3.94 in) con rondelle:
“7”, “8” New
• Bulloni M8 85 mm (3.35 in) con rondelle:
“1”–“6” New
• Bulloni M8 78 mm (3.07 in) con nuovi
O-ring: “9”–“12”
• Bulloni M8 60 mm (2.36 in): “13”, “14”
• Bullone M6 85 mm (3.35 in): “18”
• Bulloni M6 65 mm (2.56 in): “15”, “16”
• Bullone M6 65 mm (2.56 in): “26”
• Bulloni M6 50 mm (1.97 in): “17”, “19”–“21”,
“23”–“25”, “27”–“30”
• Bullone M6 40 mm (1.57 in): “22”
19 20 25
3. Installare: 21 23 24
22
• Spine di centraggio 15 9 11
4. Portare il gruppo tamburo selettore cambio e 12
10
gli ingranaggi di trasmissione in posizione di
folle. 7 1 3 5
5. Installare:
• Carter inferiore “1” 18 8 4 2 6
(sul carter superiore “2”)
HCA13980
26 16
17
13
Prima di serrare i bulloni carter, accertarsi 29
che gli ingranaggi di trasmissione si innesti-
no correttamente in ogni marcia, quando il 30 28 27 14
gruppo tamburo selettore cambio viene ruo-
tato manualmente.
30
1 7. Serrare:
• Bulloni carter “1”–“8”
2 Bulloni carter “1”–“6”
1°: 25 Nm (2.5 m·kgf, 18 ft·lbf)
T.
3°: +60
Bulloni carter “7”–“8”
1°: 25 Nm (2.5 m·kgf, 18 ft·lbf)
*2°: 18 Nm (1.8 m·kgf, 13 ft·lbf)
6. Installare: 3°: +60
• Bulloni carter
* Attenendosi all’ordine di serraggio, allentare i
• Lubrificare la filettatura dei bulloni “1”–“8”, le bulloni uno alla volta e poi serrarli nuovamente
superfici di accoppiamento e le rondelle con alla coppia di serraggio specificata.
olio motore. HWA1RC1504
5-59
CARTER
7 1 3 5 22
8 4 2 6
8. Serrare:
• Bulloni carter “9”–“30”
Bulloni carter “9”–“14”
24 Nm (2.4 m·kgf, 17 ft·lbf)
T.
5-60
BIELLE E PISTONI
HAS1RC1503
BIELLE E PISTONI
Rimozione bielle e pistoni
1st 20 Nm (2.0 m • kgf, 14 ft • Ibf)
2nd Specified angle 175–185˚
M 1
6
E 3
5
4
3 10
9
8
5-61
BIELLE E PISTONI
HAS26030
3. Togliere:
• Fascia superiore
• Seconda fascia
• Fascia raschiaolio
5-62
BIELLE E PISTONI
Alesaggio
78.000–78.010 mm Gioco tra pistone e cilindro
(3.0709–3.0713 in) 0.010–0.035 mm (0.0004–0.0014
Limite di conicità in)
0.050 mm (0.0020 in) Limite
Limite di ovalizzazione 0.150 mm (0.0059 in)
0.050 mm (0.0020 in)
f. Se non conforme alle specifiche, sostituire il
cilindro e sostituire in blocco il pistone e i seg-
“C” = massimo di D1–D6 menti.
Limite cono = massimo di D1 o D2 – massimo
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
di D5 o D6
HAS24430
Fuori limite rotondo = massimo di D1, D3 o CONTROLLO SEGMENTI PISTONE
D5 - minimo di D2, D4 o D6 1. Misurare:
• Gioco laterale segmento
Non conforme ai dati tecnici Sostituire in
blocco il pistone ed i relativi segmenti.
Fasce elastiche
b. Se non conforme alle specifiche, sostituire il Fascia superiore
cilindro e sostituire in blocco il pistone e i seg- Gioco laterale della fascia
menti. 0.030–0.065 mm (0.0012–0.0026
c. Misurare il diametro mantello pistone “P” con in)
Limite
il micrometro.
0.115 mm (0.0045 in)
Pistone Seconda fascia
Diametro Gioco laterale della fascia
77.975–77.990 mm 0.020–0.055 mm (0.0008–0.0022
(3.0699–3.0705 in) in)
Limite
0.115 mm (0.0045 in)
5-63
BIELLE E PISTONI
2. Installare: di lubrificazione.
• Segmento 2. Misurare:
(nel cilindro) • Diametro esterno spinotto “a”
Non conforme ai dati tecnici Sostituire lo
Utilizzare la corona del pistone per livellare il spinotto.
segmento vicino alla parte inferiore del cilindro
“a”, dove l’usura del cilindro è minima. Diametro esterno spinotto pisto-
ne
3. Misurare: 16.990–16.995 mm
• Luce fra le estremità segmento (0.6689–0.6691 in)
Non conforme ai dati tecnici Sostituire il Limite
segmento. 16.970 mm (0.6681 in)
Fascia superiore
Distanza delle imboccature (a fa-
scia montata)
0.15–0.25 mm (0.0059–0.0098 in)
Limite
0.50 mm (0.0197 in) 3. Misurare:
Seconda fascia • Diametro interno foro spinotto “b”
Distanza delle imboccature (fa- Non conforme ai dati tecnici Sostituire il pi-
scia montata) stone.
0.30–0.45 mm (0.0118–0.0177 in)
Limite Diametro interno foro spinotto pi-
0.80 mm (0.0315 in) stone
Fascia raschiaolio 17.002–17.013 mm
Distanza delle imboccature (fa- (0.6694–0.6698 in)
scia montata) Limite
0.10–0.40 mm (0.0039–0.0157 in) 17.043 mm (0.6710 in)
5-64
BIELLE E PISTONI
HAS1RC1504
0.027–0.051 mm (0.0011–0.0020
in) Serrare i bulloni biella a un angolo definito al
limite di snervamento. Installare sempre
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ nuovi bulloni.
La seguente procedura si applica a tutte le
bielle.
HCA13930
• Pulire i bulloni biella e lubrificare le filettature e
le sedi del bullone con olio al bisolfuro di molib-
Non invertire le bronzine e le bielle. Per otte- deno.
nere il gioco corretto tra l’albero motore e la • Assicurarsi che la sporgenza “a” sul tappo biel-
bronzina testa di biella, e per evitare quindi la sia rivolta verso la stessa direzione del riferi-
eventuali danni al motore, le bronzine devo- mento “Y” “b” sulla biella.
no essere montate nella loro posizione origi- • Dopo l’installazione della bronzina testa di biel-
naria. la, montare la biella e il tappo biella senza in-
stallarli sull’albero motore.
a. Pulire le bronzine testa di biella, i perni di biel-
la e la parte interna delle mezze bielle.
b. Montare la bronzina testa di biella superiore b
nella biella e quella inferiore nel tappo biella.
5-65
BIELLE E PISTONI
T.
R.
a. Faccia laterale lavorata a macchina
b. Superfici di spinta
f. Allentare il bullone biella, rimuovere la biella
e il tappo biella e installare questi componenti
180˚
sull’albero motore mantenendo la bronzina
testa di biella nella condizione in cui si trova.
HWA13400
tore.
Non usare la chiave dinamometrica per ser-
rare il bullone biella all’angolo prescritto.
b j. Dopo l’installazione, controllare che la sezio-
ne “a” indicata sia a filo toccandone la super-
ficie.
5-66
BIELLE E PISTONI
1
HAS26190
P3
P1
P2
d
A P1 P2 P3
c
2. Serrare:
• Bulloni biella New
HCA1RC1509
5-67
BIELLE E PISTONI
a b
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Installare:
• Espansore fascia raschiaolio “1” c
• Luce fascia raschiaolio inferiore “2”
• Luce fascia raschiaolio superiore “3” 4
• Seconda fascia “4”
• Fascia superiore “5”
(nel pistone)
5. Lubrificare:
Assicurarsi di installare i segmenti con i riferi- • Pistone
menti o i numeri del produttore “a” rivolti verso • Segmenti
5-68
BIELLE E PISTONI
• Cilindro
(con il lubrificante consigliato) 2
2
Lubrificante consigliato b
Olio motore a 1
6. Scentratura:
• Luce fra le estremità segmenti 3
90˚ 3 1
b,e c
9. Installare:
• Tappi biella
• Bulloni biella
90˚
• Assicurarsi che i riferimenti “Y” “a” sulle bielle
siano rivolti verso la parte sinistra dell’albero
a,d
45˚ motore.
• Assicurarsi che la sporgenza “b” sul tappo biel-
a. Fascia superiore
la sia rivolto verso la stessa direzione del riferi-
b. Seconda fascia
mento “Y” “a” sulla biella.
c. Luce fascia raschiaolio superiore
• Applicare olio al bisolfuro di molibdeno alle fi-
d. Espansore fascia raschiaolio
lettature bullone e selle.
e. Luce fascia raschiaolio inferiore
A. Lato scarico a
7. Lubrificare:
• Perni di biella
• Superficie interna bronzina testa di biella
(con il lubrificante consigliato)
Lubrificante consigliato b
Olio motore
8. Installare:
10.Serrare:
• Gruppi pistone “1”
• Bulloni biella “1”
(nel cilindro “2” e sul perno di biella)
Strumento di installazione pisto- 1
ne
90890-04161
YM-04161
HCA1RC1502
5-69
BIELLE E PISTONI
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
180˚
HWA13400
5-70
ALBERO MOTORE E CONTRALBERO DI BILANCIAMENTO
HAS25950
4
7 E
2
E
6 1
2
E
5-71
ALBERO MOTORE E CONTRALBERO DI BILANCIAMENTO
HAS25980
olio.
1. Controllare: Non invertire i cuscinetti perno albero moto-
• Ugello olio “1” re. Per ottenere il gioco corretto tra il cusci-
Danni/usura Sostituire l’ugello olio. netto perno albero motore ed il perno stesso,
• Passaggio dell’olio e per evitare quindi eventuali danni al moto-
Ostruzione Soffiare con aria compressa. re, i cuscinetti devono essere montati nella
loro posizione originaria.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Pulire i cuscinetti, i perni e le sedi dei cusci-
netti nel carter.
b. Capovolgere sul banco di lavoro il carter su-
periore.
c. Installare i cuscinetti superiori perno albero
HAS26071
motore “1” e l’albero stesso nel carter supe-
CONTROLLO ALBERO MOTORE riore.
1. Misurare:
• Disassamento albero motore Allineare le sporgenze “a” sui cuscinetti superiori
Non conforme ai dati tecnici Sostituire l’al- perno albero motore con le tacche “b” nel carter
bero motore. superiore.
Limite di disassamento
0.030 mm (0.0012 in)
5-72
ALBERO MOTORE E CONTRALBERO DI BILANCIAMENTO
b a
b
J1 J2 J3 J4
5-73
ALBERO MOTORE E CONTRALBERO DI BILANCIAMENTO
5-74
ALBERO MOTORE E CONTRALBERO DI BILANCIAMENTO
a
Codice colore delle bronzine
1.Blu 2.Nero 3.Marrone 4.Verde
b 5.Giallo
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4. Selezionare:
• Cuscinetti perno contralbero di bilanciamento
(J1–J2) B J1 J2
HAS26200
• I numeri “A” stampati sul braccio del contralbe- INSTALLAZIONE ALBERO MOTORE
ro di bilanciamento e quelli “B” stampati sul 1. Installare:
carter inferiore servono a determinare le di- • Cuscinetti superiori perno albero motore
mensioni dei cuscinetti perno contralbero di bi- (nel carter superiore)
5-75
ALBERO MOTORE E CONTRALBERO DI BILANCIAMENTO
1
a
HAS26220
INSTALLAZIONE GRUPPO
EQUILIBRATORE
1. Installare:
• Cuscinetti superiori perno equilibratore
(nel carter superiore)
• Cuscinetti inferiori perno equilibratore
(nel carter inferiore)
2. Installare:
• Contralbero di bilanciamento
5-76
TRASMISSIONE
HAS26241
TRASMISSIONE
Rimozione di trasmissione, gruppo tamburo selettore cambio e forcelle innesto cambio
1 2
11
LT E
4
3
10
LT
7
12
5
LT
E 9 E
10 Nm (1.0 m • kgf, 7.2 ft • Ibf)
5-77
TRASMISSIONE
14
E 9
10
13
11
12
15
M
1
2
M
3
4
M
5
6
7
M
8
M
M
5-78
TRASMISSIONE
M 8
7
M 6
5
4 20
M
3
19
M 18
2
1 16
17
14 15
13
M
12
11
E M
10
9
5-79
TRASMISSIONE
E M
21
22
M
24 23
5-80
TRASMISSIONE
HAS26250
RIMOZIONE TRASMISSIONE 1
1. Togliere:
• Gruppo albero secondario “1”
• Fermi tamburo selettore cambi “2”
• Barre di guida forcella cambio
• Forcella innesto cambio-L
• Forcella innesto cambio-R
• Gruppo tamburo selettore cambio
• Forcella innesto cambio-C
1 HAS26260
2. Togliere:
• Alloggiamento cuscinetto “1”
• Albero primario completo “2”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Montare due bulloni “3” delle dimensioni
adatte, come illustrato in figura, nell’alloggia-
mento cuscinetto albero primario completo.
1
2 2. Controllare:
• Barra di guida forcella cambio
Far rotolare la barra di guida forcella cambio
su una superficie piana.
3 Deformazioni Sostituire.
HWA12840
3
Non tentare di raddrizzare la barra di guida
b. Serrare i bulloni fino a che non sono in con- forcella cambio se è deformata.
tatto con la superficie del carter.
c. Continuare a serrare i bulloni fino a quando
l’albero primario completo non si disimpegna
dal carter superiore.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Togliere:
• Cuscinetto “1”
3. Controllare:
• Movimento forcella innesto cambio
(lungo la barra di guida forcella cambio)
Movimento irregolare Sostituire le forcelle
innesto cambio e la barra di guida forcella
5-81
TRASMISSIONE
HAS26270
HAS26280
CONTROLLO TRASMISSIONE
1. Misurare: 4. Controllare:
• Disassamento albero primario • Innesto ingranaggio di trasmissione
(con un comparatore e centratore “1”) (ogni pignone alla rispettiva ruota ingranag-
Non conforme ai dati tecnici Sostituire l’al- gio)
bero primario. Errato Rimontare i gruppi dell’albero di tra-
smissione.
Limite di disassamento albero pri- 5. Controllare:
mario • Movimento dell’ingranaggio di trasmissione
0.08 mm (0.0032 in)
Movimento irregolare Sostituire il compo-
nente o i componenti difettosi.
6. Controllare:
• Anelli elastici di sicurezza
1 Flessioni/danni/allentamenti Sostituire.
HAS29020
5-82
TRASMISSIONE
tata.
• Assicurarsi che lo spigolo vivo dell’anello ela- • Allineare la sporgenza della rondella di bloc-
stico di sicurezza “a” sia posizionato sul lato caggio dentata presente tra le tacche d’allinea-
opposto della rondella dentata e dell’ingranag- mento “b” con la tacca d’allineamento “c” sul
gio. fermo.
• Allineare l’apertura tra le estremità “b”
dell’anello elastico di sicurezza con una scana- A
c 1
latura “c” sull’asse. b
• Installare l’anello elastico di sicurezza in modo 2
2
tale che un millerighe “d” sia al centro della di- 1
stanza tra le estremità degli anelli elastici di si-
curezza “e” come indicato.
a
B c
1
2 b
1
2
b
b a
A. Albero primario
B. Albero secondario
HAS26350
INSTALLAZIONE TRASMISSIONE
c 1. Installare:
• Cuscinetto “1”
A. Albero primario
B. Albero secondario
2. Installare:
2. Installare:
• Fermo rondella di bloccaggio dentata “1”
• Albero primario completo “1”
• Rondella di bloccaggio dentata “2”
• Alloggiamento cuscinetto “2”
• Con il fermo rondella di bloccaggio dentata nel- Bullone alloggiamento cuscinetto
la scanalatura “a” dell’albero, allineare la spor- 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
T.
5-83
TRASMISSIONE
c
a d
5. Controllare:
2
3 • Trasmissione
Movimento difficoltoso Riparare.
1
4. Installare: Lubrificare accuratamente ciascun ingranaggio,
• Forcella innesto cambio-R “1” albero e cuscinetto.
• Forcella innesto cambio-L “2”
• Barra di guida forcella cambio
• Fermi tamburo selettore cambi “3”
• Cuscinetto
• Paraolio New
• Anello elastico di sicurezza “4” New
• Gruppo albero secondario “5”
Bullone fermo tamburo selettore
cambio
T.
LOCTITE®
5-84
TRASMISSIONE
5-85
SISTEMA DI RAFFREDDAMENTO
RADIATORE.....................................................................................................6-1
CONTROLLO RADIATORE .......................................................................6-2
1
INSTALLAZIONE RADIATORE..................................................................6-2
TERMOSTATO .................................................................................................6-6
2
CONTROLLO TERMOSTATO ...................................................................6-7
INSTALLAZIONE GRUPPO TERMOSTATO .............................................6-7
POMPA ACQUA...............................................................................................6-8
SMONTAGGIO DELLA POMPA ACQUA.................................................6-10
3
CONTROLLO POMPA ACQUA ...............................................................6-10
MONTAGGIO POMPA ACQUA ...............................................................6-10
4
5
6
7
8
9
RADIATORE
HAS26380
RADIATORE
Rimozione del radiatore
7 Nm (0.7 m • kgf, 5.1 ft • Ibf)
6 11
9
12
LT 7
8
10
4
2 3
5 Nm (0.5 m • kgf, 3.6 ft • Ibf)
13
0.5 Nm (0.05 m • kgf, 0.37 ft • Ibf)
9 Nm (0.9 m • kgf, 6.5 ft • Ibf) 10 Nm (1.0 m • kgf, 7.2 ft • Ibf)
6-1
RADIATORE
HAS26390
CONTROLLO RADIATORE
1. Controllare:
• Alette del radiatore
Ostruzione Pulire.
Applicare aria compressa sul retro del radia-
tore.
Danni Riparare o sostituire.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4. Controllare:
• Ventola radiatore
Danni Sostituire.
Malfunzionamento Controllare e riparare.
Fare riferimento a “SISTEMA DI RAFFRED-
DAMENTO” alle pagine 8-39.
2. Controllare: HAS26400
• Tubi radiatore INSTALLAZIONE RADIATORE
• Tubi radiatore 1. Riempire:
Incrinature/danni Sostituire. • Sistema di raffreddamento
3. Misurare: (con la quantità prescritta di liquido refrige-
• Pressione di apertura tappo radiatore rante consigliato)
Al di sotto della pressione specificata So- Fare riferimento a “CAMBIO DEL LIQUIDO
stituire il tappo radiatore. REFRIGERANTE” alle pagine 3-30.
2. Controllare:
Pressione apertura tappo radiato-
re • Sistema di raffreddamento
93.3–122.7 kPa (0.93–1.23 Perdite Riparare o sostituire eventuali
kgf/cm2, 13.5–17.8 psi) componenti difettosi.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ a. Collegare il tester del tappo radiatore “1” e
a. Installare il tester del tappo radiatore “1” e l’adattatore del tester tappo radiatore “2” al
l’adattatore del tester tappo radiatore “2” sul radiatore.
tappo radiatore “3”.
Tester del tappo radiatore
Tester del tappo radiatore 90890-01325
90890-01325 Kit tester sistema di raffredda-
Kit tester sistema di raffredda- mento Mityvac
mento Mityvac YU-24460-A
YU-24460-A Adattatore del tester tappo radia-
Adattatore del tester tappo radia- tore
tore 90890-01352
90890-01352 Adattore del tester pressione
Adattore del tester pressione YU-33984
YU-33984
6-2
RADIATORE
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Misurare:
• Pressione di apertura tappo radiatore
Al di sotto della pressione specificata So-
stituire il tappo radiatore.
Fare riferimento a “CONTROLLO RADIATO-
RE” alle pagine 6-2.
6-3
RADIATORE OLIO
HAS26410
RADIATORE OLIO
Rimozione del radiatore olio
7
LT
4
6 5 35 Nm (3.5 m • kgf, 25 ft • Ibf)
6-4
RADIATORE OLIO
HAS26420
componenti difettosi.
Fare riferimento a “INSTALLAZIONE RADIA-
• Prima di installare il radiatore olio, applicare un TORE” alle pagine 6-2.
leggero strato di olio motore sul bullone di rac- 5. Misurare:
cordo del radiatore olio e del grasso a base di • Pressione di apertura tappo radiatore
sapone di litio sull’O-ring. Al di sotto della pressione specificata So-
• Assicurarsi che l’O-ring sia posizionato corret- stituire il tappo radiatore.
tamente. Fare riferimento a “CONTROLLO RADIATO-
• Allineare la sporgenza “a” sul radiatore olio con RE” alle pagine 6-2.
la tacca “b” presente sul carter.
• Dopo aver installato il bullone di raccordo del
radiatore olio, piegare la linguetta “c” della ron-
della.
a b
6-5
TERMOSTATO
HAS26440
TERMOSTATO
Rimozione del gruppo termostato
6-6
TERMOSTATO
HAS26450
CONTROLLO TERMOSTATO
1. Controllare:
• Gruppo termostato “1”
Incrinature/danni Sostituire.
HAS26480
6-7
POMPA ACQUA
HAS26500
POMPA ACQUA
Rimozione della pompa acqua
6-8
POMPA ACQUA
5
6
9
10
4 7
E 2
6-9
POMPA ACQUA
HAS26520 HAS26541
3
2
1
1 2
2. Controllare:
2. Togliere:
• Cuscinetto
• Cuscinetto “1”
Movimento difficoltoso Sostituire.
• Paraolio “2”
3. Controllare:
• Tubo d’entrata pompa acqua
Rimuovere il paraolio e il cuscinetto dall’esterno
Crepe/danni/usura Sostituire.
dell’alloggiamento pompa acqua “3”.
HAS26560
1 1
2. Installare:
• Guarnizione meccanica (lato dell’alloggia-
mento) “1” New
6-10
POMPA ACQUA
HCA1RC1601
1
Utilizzare gli utensili speciali e premere la guar-
nizione meccanica (lato alloggiamento) finché
non tocca l’alloggiamento pompa acqua.
6-11
CIRCUITO DI ALIMENTAZIONE CARBURANTE
1
RIMOZIONE POMPA BENZINA.................................................................7-2
CONTROLLO CORPO POMPA BENZINA ................................................7-2
CONTROLLO FUNZIONAMENTO POMPA BENZINA ..............................7-2
INSTALLAZIONE POMPA BENZINA .........................................................7-2
INSTALLAZIONE SERBATOIO CARBURANTE........................................7-3
4
CONTROLLO PRESSIONE CARBURANTE ...........................................7-10
INSTALLAZIONE DEL TUBO BENZINA
(LATO GUIDA CARBURANTE)...............................................................7-11
REGOLAZIONE SENSORE POSIZIONE DELLA VALVOLA A
FARFALLA ..............................................................................................7-11
5
REGOLAZIONE DEL SENSORE POSIZIONE ACCELERATORE ..........7-12
6
7
8
9
SERBATOIO CARBURANTE
HAS26620
SERBATOIO CARBURANTE
Rimozione del serbatoio carburante
7 Nm (0.7 m • kgf, 5.1 ft • Ibf) 7 Nm (0.7 m • kgf, 5.1 ft • Ibf)
(2)
5
(2)
8
11
12
(2) 7
1
6
(2) 2
(2)
(4)
(2)
(2) 10 4.0 Nm (0.40 m • kgf, 2.9 ft • Ibf)
7-1
SERBATOIO CARBURANTE
HAS1RC1701
“2” ai lati del connettore, quindi rimuovere il tu- INSTALLAZIONE POMPA BENZINA
bo. 1. Installare:
• Prima di rimuovere il tubo, posizionare alcuni • Guarnizione pompa carburante New
stracci sotto la zona di rimozione. • Pompa benzina
• Non indossare guanti di cotone o altri indu- • Supporto pompa benzina
menti del genere. • Bulloni pompa carburante
Bullone pompa carburante
4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
T.
R.
7-2
SERBATOIO CARBURANTE
4
A 1
2
3
A. In avanti
HAS1RC1704
INSTALLAZIONE SERBATOIO
CARBURANTE
1. Collegare:
• Tubo benzina (lato serbatoio carburante)
HCA1RC1708
2. Collegare:
• Tubetto sfiato serbatoio carburante
• Tubo di scarico serbatoio carburante
• Connettore pompa carburante
7-3
CORPI FARFALLATI
HAS26970
CORPI FARFALLATI
Rimozione dei corpi farfallati
4.5 Nm (0.45 m • kgf, 3.3 ft • Ibf)
10
11
9
6
2
5 4
7 1
8
3
7-4
CORPI FARFALLATI
4
5
3
1
7-5
CORPI FARFALLATI
Rimozione iniettori
5 Nm (0.5 m • kgf, 3.6 ft • Ibf)
1
6
3
3
5
4
2
2
7
7-6
CORPI FARFALLATI
HAS1RC1706
la vicinanza degli iniettori.
CONTROLLO DEGLI INIETTORI (PRIMA • Prestare attenzione quando si scollega il
DELLA RIMOZIONE) tubo benzina. La pressione rimasta nel
1. Controllare: tubo benzina potrebbe causare la fuoriusci-
• Iniettori ta di carburante. Posizionare un recipiente
Utilizzare i numeri codice diagnostico o un panno sotto il tubo per raccogliere il
“36”–“38”. carburante che fuoriesce. Pulire sempre
Fare riferimento a “FUNZIONE DI AUTODIA- immediatamente ogni versamento di car-
GNOSI E TABELLA CODICI DI DIAGNOSTI- burante.
CA” alle pagine 9-5. • Ruotare il blocchetto accensione su “OFF”
HAS1RC1710 e scollegare il cavo negativo batteria dal
RIMOZIONE DEL TUBO BENZINA (LATO terminale batteria prima di rimuovere gli
GUIDA CARBURANTE) iniettori.
1. Togliere:
1. Togliere:
• Serbatoio carburante
• Corpi farfallati
Fare riferimento a “RIMOZIONE SERBATO-
• Guida carburante “1”
IO CARBURANTE” alle pagine 7-2.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
2. Togliere:
• Tubo benzina (lato guida carburante) a. Rimuovere i bulloni guida carburante “2”
HCA1RC1707 come indicato.
2
Scollegare il tubo benzina manualmente.
Non scollegare il tubo forzandolo con degli
attrezzi.
HAS1RC1707
7-7
CORPI FARFALLATI
HAS1RC1708
mento di vernice bianca che identifica il
CONTROLLO DEGLI INIETTORI corpo farfallato standard.
1. Controllare: • Non ruotare le viti aria di bypass “a”, altri-
• Iniettori menti ne risentirebbe la sincronizzazione
Ostruzione Sostituire e controllare la pom- del corpo farfallato.
pa benzina/impianto di alimentazione carbu-
rante. Solvente di pulizia consigliato
Deposito Sostituire. Yamaha Oil & Brake Cleaner
Danni Sostituire.
2. Controllare:
• Resistenza iniettore
Fare riferimento a “CONTROLLO INIETTORI
CARBURANTE” alle pagine 8-200.
HAS1RC1713
in blocco.
2. Pulire: Per pulire i corpi farfallati, prestare attenzio-
• Corpi farfallati ne a non ferirsi con le valvole a farfalla o con
HCA1RC1701
gli altri componenti dei corpi farfallati.
• Osservare le seguenti prHcAuzioni; in caso HCA1RC1703
7-8
CORPI FARFALLATI
7-9
CORPI FARFALLATI
HAS1RC1705
7-10
CORPI FARFALLATI
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
Mentre si staccano i collegamenti del tubo
benzina, provvedere a coprirli con uno strac- HAS1RC1711
HCA1RC1707
HAS1RC1716
2 REGOLAZIONE SENSORE POSIZIONE
3 DELLA VALVOLA A FARFALLA
HWA1RC1705
7-11
CORPI FARFALLATI
1. Controllare:
• Sensore posizione della valvola a farfalla Il numero codice diagnostico “1” viene visualiz-
Fare riferimento a “CONTROLLO SENSORE zato sul display.
POSIZIONE DELLA VALVOLA A FARFAL-
g. Viene selezionato il numero codice diagnosti-
LA” alle pagine 8-196.
co “1”.
2. Regolare:
h. Regolare la posizione dell’angolo sensore
• Angolo sensore posizione della valvola a far-
posizione della valvola a farfalla in modo che
falla
11–21 può essere visualizzato nel display
pannello strumenti.
Prima di regolare il sensore posizione della val-
i. Dopo avere regolato l’angolo sensore posi-
vola a farfalla, i corpi farfallati devono essere ri-
zione della valvola a farfalla, serrare le viti del
mossi.
sensore posizione della valvola a farfalla “3”.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
Vite sensore posizione della val-
a. Serrare provvisoriamente le viti del sensore
vola a farfalla
posizione della valvola a farfalla.
T.
3.5 Nm (0.35 m·kgf, 2.5 ft·lbf)
R.
b. Controllare che le valvole a farfalla siano
completamente chiuse.
c. Ruotare il blocchetto accensione su “OFF”.
d. Collegare il sensore posizione della valvola a
farfalla al cablaggio elettrico.
e. Premere simultaneamente e mantenere pre-
muti il tasto “SELECT” “1” e il tasto “RESET”
“2”, ruotare il blocchetto accensione su “ON”
3
e continuare a premere i tasti per almeno 8
3
secondi.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS1RC1717
7-12
CORPI FARFALLATI
T.
3.5 Nm (0.35 m·kgf, 2.5 ft·lbf)
R.
c. Ruotare il blocchetto accensione su “OFF”.
d. Collegare il sensore posizione acceleratore
al cablaggio elettrico.
e. Collegare i cavi acceleratore ai corpi farfallati.
f. Premere simultaneamente e mantenere pre-
muti il tasto “SELECT” “1” e il tasto “RESET” 3
“2”, ruotare il blocchetto accensione su “ON”
e continuare a premere i tasti per almeno 8
secondi.
3
l. Ruotare la manopola acceleratore nella posi-
zione completamente aperta.
m. Controllare il valore sul display pannello stru-
menti. Se il valore sul display pannello stru-
menti non è 97–107, regolare la posizione
dell’angolo sensore acceleratore.
1 2 n. Selezionare il numero codice diagnostico
“15”.
o. Ruotare la manopola acceleratore nella posi-
“dIAG” appare sul display. zione completamente chiusa.
g. Premere contemporaneamente il tasto “SE- p. Controllare il valore sul display pannello stru-
LECT” “1” e il tasto “RESET” “2” per 2 secon- menti. Se il valore sul display pannello stru-
di o più per impostare la modalità menti non è 10–24, regolare la posizione
diagnostica. dell’angolo sensore acceleratore.
q. Ruotare la manopola acceleratore nella posi-
zione completamente aperta.
r. Controllare il valore sul display pannello stru-
menti. Se il valore sul display pannello stru-
menti non è 95–109, regolare la posizione
dell’angolo sensore acceleratore.
s. Ripetere i punti da (h) a (r) finché i valori sul
display pannello strumenti sono compresi
1 2 nell’intervallo specificato.
t. Se i valori sul display pannello strumenti non
sono compresi nell’intervallo specificato dopo
Il numero codice diagnostico “1” viene visualiz- aver ripetuto varie volte i punti da (h) a (r), so-
zato sul display. stituire il sensore posizione acceleratore.
7-13
CORPI FARFALLATI
7-14
SISTEMA D’INDUZIONE ARIA
HAS27040
4
2
7-15
SISTEMA D’INDUZIONE ARIA
1. Cassa filtro
2. Tubetto sistema d’induzione aria (cassa filtro a val-
vola interdizione aria)
3. Valvola interdizione aria
4. Tubetto sistema d’induzione aria (valvola interdi-
zione aria a coperchio valvola a lamelle)
7-16
SISTEMA D’INDUZIONE ARIA
LT
6
10
5
11
LT
12 4
3
1 10 Nm (1.0 m • kgf, 7.2 ft • Ibf)
LT
7
8
9
7-17
SISTEMA D’INDUZIONE ARIA
HAS27060
2. Controllare:
CONTROLLO SISTEMA D’INDUZIONE ARIA • Valvola a lamelle
Iniezione aria • Fermo valvola a lamelle
Il sistema d’induzione aria produce la combu- • Sede valvola a lamelle
stione dei gas di scarico incombusti iniettando Incrinature/danni Sostituire il gruppo val-
aria esterna (aria secondaria) nella luce di scari- vola a lamelle.
co, riducendo così le emissioni di idrocarburi. 3. Misurare:
Quando sulla luce di scarico è presente pressio- • Limite di piegatura valvola a lamelle “a”
ne negativa, la valvola a lamelle si apre e con- Non conforme ai dati tecnici Sostituire il
sente all’aria secondaria di entrare nella luce di gruppo valvola a lamelle.
scarico. La temperatura richiesta per la combu-
stione dei gas di scarico incombusti è di circa da Limite di curvatura valvola a la-
600 a 700 C (da 1112 a 1292 F). melle
Valvola interdizione aria 0.4 mm (0.02 in)
La valvola interdizione aria è controllata dai se-
gnali provenienti dall’ECU in base alle condizioni
di combustione. Normalmente, la valvola interdi-
zione aria si apre per consentire all’aria di pas-
sare al minimo e si chiude per interromperne il
flusso quando il veicolo è in marcia. Tuttavia, se
la temperatura del liquido refrigerante è inferiore
al valore specificato, la valvola interdizione aria
rimane aperta e consente il passaggio dell’aria
nel tubo di scarico fino a quando la temperatura
non supera il valore specificato.
4. Controllare:
• Valvola interdizione aria
Incrinature/danni Sostituire.
5. Controllare
• Solenoide sistema d’induzione aria
A Fare riferimento a “CONTROLLO DEL SO-
LENOIDE SISTEMA D’INDUZIONE ARIA”
alle pagine 8-198.
B B
HAS1RC1712
7-18
SISTEMA D’INDUZIONE ARIA
A
b
C
1 a
c
C
1
d
7-19
IMPIANTO ELETTRICO
SISTEMA DI ACCENSIONE.............................................................................8-1
SCHEMA ELETTRICO ...............................................................................8-1
1
ARRESTO DEL MOTORE DOVUTO AL FUNZIONAMENTO DEL
CAVALLETTO LATERALE ........................................................................8-5
RICERCA GUASTI .....................................................................................8-6
SISTEMA DI CARICA.....................................................................................8-17
SCHEMA ELETTRICO .............................................................................8-17
RICERCA GUASTI ...................................................................................8-21
3
4
IMPIANTO DI ILLUMINAZIONE.....................................................................8-23
SCHEMA ELETTRICO .............................................................................8-23
RICERCA GUASTI ...................................................................................8-27
7
FUNZIONE DI AUTODIAGNOSI ECU .....................................................8-49
METODO DI RICERCA GUASTI..............................................................8-51
MODALITÀ DIAGNOSTICA .....................................................................8-52
STRUMENTO DIAGNOSTICO YAMAHA ................................................8-53
PARTICOLARI DELLA RICERCA GUASTI..............................................8-54
SISTEMA ANTI-ACCENSIONE....................................................................8-119
SCHEMA ELETTRICO ...........................................................................8-119
INFORMAZIONI GENERALI ..................................................................8-123
9
RICHIESTA REGISTRAZIONE CODICE CHIAVE E RICAMBI .............8-123
RICERCA GUASTI .................................................................................8-127
INDICAZIONE CODICE GUASTO AUTODIAGNOSI.............................8-128
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO)
(modelli con ABS) ......................................................................................8-131
SCHEMA ELETTRICO ...........................................................................8-131
TABELLA DEI COMPONENTI DELL’ABS .............................................8-133
TAVOLA DI LOCAZIONE CONNETTORE ABS.....................................8-135
MANUTENZIONE DELL’ECU ABS ........................................................8-137
DESCRIZIONE DELLA RICERCA GUASTI DELL’ABS .........................8-137
ISTRUZIONI DI BASE PER LA RICERCA GUASTI...............................8-138
PROCEDIMENTO DI BASE PER LA RICERCA GUASTI......................8-139
[A] CONTROLLO DELLA SPIA ABS ......................................................8-140
[A-1] SOLO LA SPIA ABS NON SI ACCENDE ......................................8-140
[A-2] LA SPIA ABS E TUTTE LE ALTRE LUCI DI EMERGENZA
NON SI ACCENDONO ..........................................................................8-140
[A-3] LA SPIA ABS SI ACCENDE ..........................................................8-140
[A-4] SOLO L’ECU ABS NON RIESCE A COMUNICARE
(La schermata selezione unità non compare e l’elemento di diagnosi
funzionale FI viene visualizzato.)...........................................................8-141
[A-5] ECU ABS E ECU FI NON RIESCONO A COMUNICARE
(Impossibile collegare a causa di un errore dello strumento.) ...............8-141
[B-1] MALFUNZIONAMENTO RILEVATO ATTUALMENTE ..................8-141
[B-2] DIAGNOSI MEDIANTE I CODICI GUASTO ..................................8-141
[B-3] CANCELLAZIONE DEI CODICI GUASTO ....................................8-171
[C-1] CONTROLLO FINALE...................................................................8-171
HAS27090
SISTEMA DI ACCENSIONE
HAS27110
SCHEMA ELETTRICO
Eccetto modelli con ABS
8-1
SISTEMA DI ACCENSIONE
3. Blocchetto accensione
4. Fusibile principale
9. Fusibile accensione
13.Batteria
14.Messa a terra del motore
15.Fusibile impianto di iniezione carburante
18.Connettore giunto
19.Connettore giunto
20.Unità relè
24.ECU (unità di controllo motore)
25.Bobina accensione #1
26.Bobina accensione #2
27.Bobina accensione #3
28.Candela
34.Sensore posizione albero motore
39.Sensore angolo d’inclinazione
60.Sensore posizione cambio
63.Interruttore cavalletto laterale
64.Interruttore manubrio destro
66.Interruttore avviamento/arresto motore
8-2
SISTEMA DI ACCENSIONE
8-3
SISTEMA DI ACCENSIONE
3. Blocchetto accensione
4. Fusibile principale
11.Fusibile accensione
16.Batteria
17.Messa a terra del motore
18.Fusibile impianto di iniezione carburante
21.Connettore giunto
22.Connettore giunto
23.Unità relè
27.ECU (unità di controllo motore)
28.Bobina accensione #1
29.Bobina accensione #2
30.Bobina accensione #3
31.Candela
37.Sensore posizione albero motore
42.Sensore angolo d’inclinazione
66.Sensore posizione cambio
69.Interruttore cavalletto laterale
70.Interruttore manubrio destro
72.Interruttore avviamento/arresto motore
8-4
SISTEMA DI ACCENSIONE
HAS1RC1804
1. Batteria
2. Fusibile principale
3. Blocchetto accensione
4. Fusibile accensione
5. Interruttore avviamento/arresto motore
6. Bobina accensione
7. Candela
8. ECU (unità di controllo motore)
9. Interruttore cavalletto laterale
10.Unità relè (diodo)
11.Sensore posizione cambio (circuito neutro)
12.Cavo negativo batteria
8-5
SISTEMA DI ACCENSIONE
HAS27150
RICERCA GUASTI
Il sistema d’accensione non funziona (nessuna scintilla o scintilla intermittente).
1. Controllare i fusibili.
(Sistema principale, di accensione
e di iniezione carburante) Sostituire il(i) fusibile(i).
Fare riferimento a “CONTROLLO NON OK
FUSIBILI” alle pagine 8-181.
OK
2. Controllare la batteria.
Fare riferimento a “CONTROLLO E • Pulire i terminali batteria.
CARICA DELLA BATTERIA” alle NON OK • Ricaricare o sostituire la batteria.
pagine 8-182.
OK
3. Controllare le candele.
Modificare la distanza tra gli elettrodi o so-
Fare riferimento a “CONTROLLO
NON OK stituire le candele.
CANDELE” alle pagine 3-5.
OK
4. Controllare la lunghezza della scin-
tilla.
Fare riferimento a “CONTROLLO Il sistema d’accensione è OK.
DELLA LUNGHEZZA DELLA OK
SCINTILLA” alle pagine 8-189.
NON OK
5. Controllare le bobine accensione.
Fare riferimento a “CONTROLLO
Sostituire le bobine accensione.
BOBINE ACCENSIONE” alle pagi- NON OK
ne 8-188.
OK
6. Controllare il sensore posizione al-
bero motore.
Sostituire il sensore posizione albero mo-
Fare riferimento a “CONTROLLO
NON OK tore.
SENSORE POSIZIONE ALBERO
MOTORE” alle pagine 8-189.
OK
7. Controllare il blocchetto accensio-
ne.
Sostituire il blocchetto accensione/l’unità
Fare riferimento a “CONTROLLO
immobilizzatore.
DEGLI INTERRUTTORI” alle pagi- NON OK
ne 8-177.
OK
8-6
SISTEMA DI ACCENSIONE
8-7
SISTEMA DI ACCENSIONE
8-8
SISTEMA D’AVVIAMENTO ELETTRICO
HAS27160
SCHEMA ELETTRICO
Eccetto modelli con ABS
8-9
SISTEMA D’AVVIAMENTO ELETTRICO
3. Blocchetto accensione
4. Fusibile principale
9. Fusibile accensione
13.Batteria
14.Messa a terra del motore
15.Fusibile impianto di iniezione carburante
16.Relè avviamento
17.Motorino avviamento
18.Connettore giunto
19.Connettore giunto
20.Unità relè
21.Relè interruzione circuito d’avviamento
60.Sensore posizione cambio
63.Interruttore cavalletto laterale
64.Interruttore manubrio destro
66.Interruttore avviamento/arresto motore
72.Interruttore frizione
8-10
SISTEMA D’AVVIAMENTO ELETTRICO
8-11
SISTEMA D’AVVIAMENTO ELETTRICO
3. Blocchetto accensione
4. Fusibile principale
11.Fusibile accensione
16.Batteria
17.Messa a terra del motore
18.Fusibile impianto di iniezione carburante
19.Relè avviamento
20.Motorino avviamento
21.Connettore giunto
22.Connettore giunto
23.Unità relè
24.Relè interruzione circuito d’avviamento
66.Sensore posizione cambio
69.Interruttore cavalletto laterale
70.Interruttore manubrio destro
72.Interruttore avviamento/arresto motore
78.Interruttore frizione
8-12
SISTEMA D’AVVIAMENTO ELETTRICO
HAS27180
8-13
SISTEMA D’AVVIAMENTO ELETTRICO
1. Batteria
2. Fusibile principale
3. Blocchetto accensione
4. Fusibile accensione
5. Interruttore avviamento/arresto motore
6. Relè interruzione circuito d’avviamento
7. Diodo
8. Interruttore frizione
9. Interruttore cavalletto laterale
10.Sensore posizione cambio (circuito folle)
11.Diodo
12.Relè avviamento
13.Motorino avviamento
8-14
SISTEMA D’AVVIAMENTO ELETTRICO
HAS27190
RICERCA GUASTI
Il motorino avviamento non gira.
1. Controllare i fusibili.
(Sistema principale, di accensione
e di iniezione carburante) Sostituire il(i) fusibile(i).
Fare riferimento a “CONTROLLO NON OK
FUSIBILI” alle pagine 8-181.
OK
2. Controllare la batteria.
Fare riferimento a “CONTROLLO E • Pulire i terminali batteria.
CARICA DELLA BATTERIA” alle NON OK • Ricaricare o sostituire la batteria.
pagine 8-182.
OK
3. Controllare il funzionamento del
motorino avviamento.
Il motorino avviamento è OK. Eseguire la
Fare riferimento a “CONTROLLO
ricerca guasti del sistema d’avviamento
DEL FUNZIONAMENTO MOTORI- OK elettrico, iniziando dal punto 5.
NO AVVIAMENTO” alle pagine
8-190.
NON OK
4. Controllare il motorino avviamento.
Fare riferimento a “CONTROLLO Riparare o sostituire il motorino avviamen-
MOTORINO AVVIAMENTO” alle NON OK to.
pagine 5-38.
OK
5. Controllare l’unità relè (relè interru-
zione circuito d’avviamento).
Sostituire l’unità relè.
Fare riferimento a “CONTROLLO NON OK
RELÈ” alle pagine 8-185.
OK
6. Controllare l’unità relè (diodo).
Fare riferimento a “CONTROLLO
Sostituire l’unità relè.
UNITÀ RELÈ (DIODO)” alle pagine NON OK
8-188.
OK
7. Controllare il relè avviamento.
Fare riferimento a “CONTROLLO Sostituire il relè avviamento.
RELÈ” alle pagine 8-185. NON OK
OK
8-15
SISTEMA D’AVVIAMENTO ELETTRICO
8-16
SISTEMA DI CARICA
HAS27200
SISTEMA DI CARICA
HAS27210
SCHEMA ELETTRICO
Eccetto modelli con ABS
8-17
SISTEMA DI CARICA
1. Magnete in CA
2. Raddrizzatore/regolatore
4. Fusibile principale
13.Batteria
14.Messa a terra del motore
8-18
SISTEMA DI CARICA
8-19
SISTEMA DI CARICA
1. Magnete in CA
2. Raddrizzatore/regolatore
4. Fusibile principale
16.Batteria
17.Messa a terra del motore
8-20
SISTEMA DI CARICA
HAS27230
RICERCA GUASTI
La batteria non viene caricata.
1. Controllare il fusibile.
(Principale)
Sostituire il fusibile.
Fare riferimento a “CONTROLLO NON OK
FUSIBILI” alle pagine 8-181.
OK
2. Controllare la batteria.
Fare riferimento a “CONTROLLO E • Pulire i terminali batteria.
CARICA DELLA BATTERIA” alle NON OK • Ricaricare o sostituire la batteria.
pagine 8-182.
OK
3. Controllare la bobina statore.
Fare riferimento a “CONTROLLO
Sostituire il gruppo bobina statore.
BOBINA STATORE” alle pagine NON OK
8-191.
OK
4. Controllare il raddrizzatore/regola-
tore.
Fare riferimento a “CONTROLLO Sostituire il raddrizzatore/regolatore.
RADDRIZZATORE/REGOLATO- NON OK
RE” alle pagine 8-191.
OK
5. Controllare l’intero cablaggio siste-
ma di carica. Collegare correttamente o riparare il ca-
Fare riferimento a “SCHEMA ELET- NON OK blaggio sistema di carica.
TRICO” alle pagine 8-17.
OK
Il sistema di carica è OK.
8-21
SISTEMA DI CARICA
8-22
IMPIANTO DI ILLUMINAZIONE
HAS27240
IMPIANTO DI ILLUMINAZIONE
HAS27250
SCHEMA ELETTRICO
Eccetto modelli con ABS
8-23
IMPIANTO DI ILLUMINAZIONE
3. Blocchetto accensione
4. Fusibile principale
9. Fusibile accensione
10.Fusibile di segnalazione
11.Fusibile faro
13.Batteria
14.Messa a terra del motore
18.Connettore giunto
19.Connettore giunto
24.ECU (unità di controllo motore)
46.Gruppo strumenti
49.Luce pannello strumenti
56.Spia luce abbagliante
71.Interruttore manubrio sinistro
76.Interruttore di segnalazione luce abbagliante
77.Commutatore luce abbagliante/anabba-
gliante
82.Faro
83.Luce di posizione anteriore
84.Luce targa
85.Lampada biluce fanalino/stop
86.Relè faro
8-24
IMPIANTO DI ILLUMINAZIONE
8-25
IMPIANTO DI ILLUMINAZIONE
3. Blocchetto accensione
4. Fusibile principale
11.Fusibile accensione
13.Fusibile di segnalazione
14.Fusibile faro
16.Batteria
17.Messa a terra del motore
21.Connettore giunto
22.Connettore giunto
27.ECU (unità di controllo motore)
51.Gruppo strumenti
54.Luce pannello strumenti
61.Spia luce abbagliante
77.Interruttore manubrio sinistro
82.Interruttore di segnalazione luce abbagliante
83.Commutatore luce abbagliante/anabba-
gliante
88.Faro
89.Luce di posizione anteriore
90.Luce targa
91.Lampada biluce fanalino/stop
92.Relè faro
8-26
IMPIANTO DI ILLUMINAZIONE
HAS27260
RICERCA GUASTI
Una delle seguenti luci non si accende: faro, spia luce abbagliante, luce fanalino posteriore, luce targa
o luce pannello strumenti.
8-27
IMPIANTO DI ILLUMINAZIONE
8-28
SISTEMA DI SEGNALAZIONE
HAS27270
SISTEMA DI SEGNALAZIONE
HAS27280
SCHEMA ELETTRICO
Eccetto modelli con ABS
8-29
SISTEMA DI SEGNALAZIONE
3. Blocchetto accensione
4. Fusibile principale
8. Fusibile luce di posizione
9. Fusibile accensione
10.Fusibile di segnalazione
13.Batteria
14.Messa a terra del motore
18.Connettore giunto
19.Connettore giunto
20.Unità relè
24.ECU (unità di controllo motore)
36.Sensore temperatura liquido refrigerante
40.Sensore velocità
46.Gruppo strumenti
48.Spia marcia in folle
50.Contagiri
51.Indicatore multifunzione
52.Spia livello olio
53.Spia livello carburante
54.Spia guasto motore
55.Spia temperatura liquido refrigerante
57.Spia indicatore di direzione sinistro
58.Spia indicatore di direzione destro
59.Interruttore livello olio
60.Sensore posizione cambio
61.Sensore livello carburante
64.Interruttore manubrio destro
67.Interruttore luci d’emergenza
68.Interruttore luce stop anteriore
69.Interruttore luce stop posteriore
70.Relè luci d’emergenza/indicatori di direzione
71.Interruttore manubrio sinistro
73.Avvisatore acustico
74.Interruttore avvisatore acustico
75.Interruttore indicatori di direzione
78.Luce indicatore di direzione posteriore destro
79.Luce indicatore di direzione posteriore sini-
stro
80.Luce indicatore di direzione anteriore destro
81.Luce indicatore di direzione anteriore sinistro
85.Lampada biluce fanalino/stop
8-30
SISTEMA DI SEGNALAZIONE
8-31
SISTEMA DI SEGNALAZIONE
3. Blocchetto accensione
4. Fusibile principale
10.Fusibile luce di posizione
11.Fusibile accensione
13.Fusibile di segnalazione
16.Batteria
17.Messa a terra del motore
21.Connettore giunto
22.Connettore giunto
23.Unità relè
27.ECU (unità di controllo motore)
39.Sensore temperatura liquido refrigerante
44.Sensore ruota posteriore
45.ECU (unità di controllo elettronico) ABS
51.Gruppo strumenti
53.Spia marcia in folle
55.Contagiri
56.Indicatore multifunzione
57.Spia livello olio
58.Spia livello carburante
59.Spia guasto motore
60.Spia temperatura liquido refrigerante
62.Spia indicatore di direzione sinistro
63.Spia indicatore di direzione destro
65.Interruttore livello olio
66.Sensore posizione cambio
67.Sensore livello carburante
70.Interruttore manubrio destro
73.Interruttore luci d’emergenza
74.Interruttore luce stop anteriore
75.Interruttore luce stop posteriore
76.Relè luci d’emergenza/indicatori di direzione
77.Interruttore manubrio sinistro
79.Avvisatore acustico
80.Interruttore avvisatore acustico
81.Interruttore indicatori di direzione
84.Luce indicatore di direzione posteriore destro
85.Luce indicatore di direzione posteriore sini-
stro
86.Luce indicatore di direzione anteriore destro
87.Luce indicatore di direzione anteriore sinistro
91.Lampada biluce fanalino/stop
8-32
SISTEMA DI SEGNALAZIONE
HAS27290
RICERCA GUASTI
• Una delle seguenti luci non si accende: luce indicatori di direzione, luce stop o una spia di segnala-
zione.
• L’avvisatore acustico non suona.
1. Controllare i fusibili.
(Principale, accensione, segnala-
zione e luce di parcheggio) Sostituire il(i) fusibile(i).
Fare riferimento a “CONTROLLO NON OK
FUSIBILI” alle pagine 8-181.
OK
2. Controllare la batteria.
Fare riferimento a “CONTROLLO E • Pulire i terminali batteria.
CARICA DELLA BATTERIA” alle NON OK • Ricaricare o sostituire la batteria.
pagine 8-182.
OK
3. Controllare il blocchetto accensio-
ne.
Sostituire il blocchetto accensione/l’unità
Fare riferimento a “CONTROLLO
immobilizzatore.
DEGLI INTERRUTTORI” alle pagi- NON OK
ne 8-177.
OK
4. Controllare il cablaggio dell’intero
sistema di segnalazione. Collegare correttamente o riparare il ca-
Fare riferimento a “SCHEMA ELET- NON OK blaggio del sistema di segnalazione.
TRICO” alle pagine 8-29.
OK
Il circuito è OK.
8-33
SISTEMA DI SEGNALAZIONE
La luce degli indicatori di direzione, la luce indicatore di direzione o entrambe non lampeggiano.
1. Controllare la lampada indicatore di
direzione e il relativo portalampada
Sostituire la lampada indicatore di direzio-
con cavetto.
ne, il portalampada con cavetto o entram-
Fare riferimento a “CONTROLLO NON OK bi.
LAMPADE E PORTALAMPADA
CON CAVETTO” alle pagine 8-180.
OK
2. Controllare l’interruttore indicatori di
direzione.
Fare riferimento a “CONTROLLO Sostituire l’interruttore manubrio sinistro.
DEGLI INTERRUTTORI” alle pagi- NON OK
ne 8-177.
OK
8-34
SISTEMA DI SEGNALAZIONE
8-35
SISTEMA DI SEGNALAZIONE
8-36
SISTEMA DI SEGNALAZIONE
8-37
SISTEMA DI SEGNALAZIONE
8-38
SISTEMA DI RAFFREDDAMENTO
HAS27300
SISTEMA DI RAFFREDDAMENTO
HAS27310
SCHEMA ELETTRICO
Eccetto modelli con ABS
8-39
SISTEMA DI RAFFREDDAMENTO
3. Blocchetto accensione
4. Fusibile principale
7. Fusibile ventola radiatore
9. Fusibile accensione
13.Batteria
14.Messa a terra del motore
18.Connettore giunto
24.ECU (unità di controllo motore)
36.Sensore temperatura liquido refrigerante
87.Relè motorino ventola radiatore
88.Motorino ventola radiatore
8-40
SISTEMA DI RAFFREDDAMENTO
8-41
SISTEMA DI RAFFREDDAMENTO
3. Blocchetto accensione
4. Fusibile principale
9. Fusibile ventola radiatore
11.Fusibile accensione
16.Batteria
17.Messa a terra del motore
21.Connettore giunto
27.ECU (unità di controllo motore)
39.Sensore temperatura liquido refrigerante
93.Relè motorino ventola radiatore
94.Motorino ventola radiatore
8-42
SISTEMA DI RAFFREDDAMENTO
HAS27320
RICERCA GUASTI
1. Controllare i fusibili.
(Principale, accensione e ventola
radiatore) Sostituire il(i) fusibile(i).
Fare riferimento a “CONTROLLO NON OK
FUSIBILI” alle pagine 8-181.
OK
2. Controllare la batteria.
Fare riferimento a “CONTROLLO E • Pulire i terminali batteria.
CARICA DELLA BATTERIA” alle NON OK • Ricaricare o sostituire la batteria.
pagine 8-182.
OK
3. Controllare il blocchetto accensio-
ne.
Sostituire il blocchetto accensione/l’unità
Fare riferimento a “CONTROLLO
immobilizzatore.
DEGLI INTERRUTTORI” alle pagi- NON OK
ne 8-177.
OK
4. Controllare il motorino ventola ra-
diatore.
Sostituire il motorino/i motorini ventola ra-
Fare riferimento a “CONTROLLO
NON OK diatore.
MOTORINI VENTOLA RADIATO-
RE” alle pagine 8-195.
OK
5. Controllare il relè motorino ventola
radiatore. Sostituire il relè motorino ventola radiato-
Fare riferimento a “CONTROLLO NON OK re.
RELÈ” alle pagine 8-185.
OK
6. Controllare il sensore temperatura
liquido refrigerante.
Fare riferimento a “CONTROLLO Sostituire il sensore temperatura liquido
SENSORE TEMPERATURA LI- NON OK refrigerante.
QUIDO REFRIGERANTE” alle pa-
gine 8-195.
OK
8-43
SISTEMA DI RAFFREDDAMENTO
8-44
SISTEMA DI INIEZIONE CARBURANTE
HAS27331
SCHEMA ELETTRICO
Eccetto modelli con ABS
8-45
SISTEMA DI INIEZIONE CARBURANTE
3. Blocchetto accensione
4. Fusibile principale
5. Fusibile della valvola a farfalla elettrico
6. Fusibile di backup
9. Fusibile accensione
11.Fusibile faro
13.Batteria
14.Messa a terra del motore
15.Fusibile impianto di iniezione carburante
16.Relè avviamento
18.Connettore giunto
19.Connettore giunto
20.Unità relè
21.Relè interruzione circuito d’avviamento
22.Relè pompa carburante
23.Unità immobilizzatore
24.ECU (unità di controllo motore)
25.Bobina accensione #1
26.Bobina accensione #2
27.Bobina accensione #3
28.Candela
29.Iniettore #1
30.Iniettore #2
31.Iniettore #3
32.Solenoide sistema d’induzione aria
33.Sensore O2
34.Sensore posizione albero motore
35.Sensore temperatura aria di aspirazione
36.Sensore temperatura liquido refrigerante
37.Sensore pressione aria di aspirazione 1
38.Sensore pressione aria di aspirazione 2
39.Sensore angolo d’inclinazione
40.Sensore velocità
41.Servomotore valvola a farfalla
42.Sensore posizione acceleratore
43.Sensore posizione della valvola a farfalla
44.Connettore strumento diagnostico Yamaha
45.Connettore strumento diagnostico Yamaha
46.Gruppo strumenti
51.Indicatore multifunzione
54.Spia guasto motore
60.Sensore posizione cambio
62.Pompa benzina
63.Interruttore cavalletto laterale
64.Interruttore manubrio destro
65.Interruttore modalità di guida
66.Interruttore avviamento/arresto motore
72.Interruttore frizione
86.Relè faro
87.Relè motorino ventola radiatore
8-46
SISTEMA DI INIEZIONE CARBURANTE
8-47
SISTEMA DI INIEZIONE CARBURANTE
3. Blocchetto accensione
4. Fusibile principale
7. Fusibile della valvola a farfalla elettrico
8. Fusibile di backup
11.Fusibile accensione
14.Fusibile faro
16.Batteria
17.Messa a terra del motore
18.Fusibile impianto di iniezione carburante
19.Relè avviamento
21.Connettore giunto
22.Connettore giunto
23.Unità relè
24.Relè interruzione circuito d’avviamento
25.Relè pompa carburante
26.Unità immobilizzatore
27.ECU (unità di controllo motore)
28.Bobina accensione #1
29.Bobina accensione #2
30.Bobina accensione #3
31.Candela
32.Iniettore #1
33.Iniettore #2
34.Iniettore #3
35.Solenoide sistema d’induzione aria
36.Sensore O2
37.Sensore posizione albero motore
38.Sensore temperatura aria di aspirazione
39.Sensore temperatura liquido refrigerante
40.Sensore pressione aria di aspirazione 1
41.Sensore pressione aria di aspirazione 2
42.Sensore angolo d’inclinazione
44.Sensore ruota posteriore
45.ECU (unità di controllo elettronico) ABS
46.Servomotore valvola a farfalla
47.Sensore posizione acceleratore
48.Sensore posizione della valvola a farfalla
49.Connettore strumento diagnostico Yamaha
50.Connettore strumento diagnostico Yamaha
51.Gruppo strumenti
56.Indicatore multifunzione
59.Spia guasto motore
66.Sensore posizione cambio
68.Pompa benzina
69.Interruttore cavalletto laterale
70.Interruttore manubrio destro
71.Interruttore modalità di guida
72.Interruttore avviamento/arresto motore
78.Interruttore frizione
92.Relè faro
93.Relè motorino ventola radiatore
8-48
SISTEMA DI INIEZIONE CARBURANTE
HAS27351
8-49
SISTEMA DI INIEZIONE CARBURANTE
8-50
SISTEMA DI INIEZIONE CARBURANTE
HAS30580
5. Cancellare la cronologia malfunzionamenti
METODO DI RICERCA GUASTI nella modalità diagnostica (codice N. 62).
Il funzionamento del motore anomalo e la Fare riferimento a “FUNZIONE DI AUTODIA-
spia guasto motore si illumina. GNOSI E TABELLA CODICI DI DIAGNOSTI-
1. Controllare: CA” alle pagine 9-5.
• Numero di codice guasto
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
Impostare il blocchetto accensione su “OFF”
a. Controllare il numero di codice guasto visua- non cancellerà la cronologia malfunzionamenti.
lizzato sul pannello strumenti.
b. Individuare il sistema guasto tramite il nume- Il funzionamento del motore non è normale
ro del codice guasto. ma la spia guasto motore non si accende.
c. Identificare la probabile causa del malfunzio- 1. Controllare il funzionamento dei seguenti
namento. sensori e attuatori nella modalità di diagnosi.
Fare riferimento a “PARTICOLARI DELLA
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲ RICERCA GUASTI” alle pagine 8-54 .
2. Controllare e riparare la probabile causa 1: Segnale sensore posizione della valvola a
dell’anomalia. farfalla 1
(angolo farfalla)
Nessun codice gua-
Codice guasto n. 13: Segnale sensore posizione della valvola
sto n.
a farfalla 2
Controllare e ripa- Controllare e ripa- (angolo farfalla)
rare. Fare riferimento rare. 14: Segnale sensore di posizione accelera-
a “PARTICOLARI tore 1
DELLA RICERCA (angolo farfalla)
GUASTI” alle pagine 15: Segnale sensore di posizione accelera-
8-54. tore 2
Monitorare il funzio- (angolo farfalla)
namento dei sensori 30: Bobina accensione cilindro #1
e degli attuatori nella 31: Bobina accensione cilindro #2
modalità diagnosi. 32: Bobina accensione cilindro #3
Fare riferimento a 36: Iniettore #1
“PARTICOLARI 37: Iniettore #2
DELLA RICERCA 38: Iniettore #3
GUASTI” alle pagine 48: Solenoide sistema d’induzione aria
8-54 e “FUNZIONE
DI AUTODIAGNOSI Se i sensori o gli attuatori sono guasti, ripa-
E TABELLA CODICI rarli o sostituirli.
DI DIAGNOSTICA” Se i sensori o gli attuatori non sono guasti,
alle pagine 9-5. controllarli e riparare i componenti interni del
motore.
3. Eseguire l’intervento di ripristino per l’impian-
to di iniezione carburante.
Fare riferimento a “Conferma del completa-
mento della manutenzione” nella tabella ap-
propriata in “PARTICOLARI DELLA
RICERCA GUASTI” alle pagine 8-54.
4. Posizionare il blocchetto accensione su
“OFF”, quindi di nuovo su “ON” e controllare
poi che nessun codice guasto numero venga
visualizzato.
8-51
SISTEMA DI INIEZIONE CARBURANTE
HAS27411
MODALITÀ DIAGNOSTICA
Impostazione della modalità diagnostica
1. Ruotare il blocchetto accensione su “OFF”.
2. Scollegare il connettore del cablaggio elettrico dalla pompa benzina.
3. Premere simultaneamente e mantenere premuti il tasto “SELECT” “1” e il tasto “RESET” “2”, ruotare
il blocchetto accensione su “ON” e continuare a premere i tasti per almeno 8 secondi.
1 2
70 1 1 70
8-52
SISTEMA DI INIEZIONE CARBURANTE
Le informazioni su ciascun numero del codice di diagnosi sono organizzate in questo manuale come
segue:
• Se un numero di codice di diagnosi ha un corrispondente numero di codice guasto, le informazioni
sono visualizzate in “PARTICOLARI DELLA RICERCA GUASTI”. (Fare riferimento a “PARTICOLARI
DELLA RICERCA GUASTI” alle pagine 8-54.)
• Se un numero di codice di diagnosi non dispone di un corrispondente numero di codice guasto, le
informazioni sono visualizzate in “TABELLA CODICI DI DIAGNOSTICA”. (Fare riferimento a “FUN-
ZIONE DI AUTODIAGNOSI E TABELLA CODICI DI DIAGNOSTICA” alle pagine 9-5.)
9. Collegare il connettore cablaggio elettrico alla pompa benzina.
HAS1RC1812
8-53
SISTEMA DI INIEZIONE CARBURANTE
Tuttavia, lo strumento diagnostico non può essere usato per cambiare liberamente le principali funzioni
del veicolo, come ad esempio la regolazione dell’anticipo accensione.
Collegamento dello strumento diagnostico Yamaha
Rimuovere il tappo protettivo “1”, quindi collegare lo strumento diagnostico Yamaha “2” al connettore.
Lg/L Lg/W
O R
R B/W L Br
HAS27462
8-54
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 12
8-55
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 12
Codice guasto n. 13
8-56
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 13
8-57
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 13
Se vengono segnalati i codici guasto “13” e “14”, eseguire per prima la procedura di intervento prescrit-
ta per il numero codice guasto “13”.
Codice guasto n. 14
8-58
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 14
8-59
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 15
8-60
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 15
8-61
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 15
Codice guasto n. 19
8-62
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 19
8-63
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 19
Codice guasto n. 20
8-64
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 20
8-65
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 20
Codice guasto n. 21
8-66
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 21
8-67
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 22
8-68
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 22
Codice guasto n. 24
8-69
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 24
8-70
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 24
Codice guasto n. 25
8-71
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 25
8-72
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 25
• Se vengono segnalati i codici guasto “25” e “26”, eseguire per prima la procedura di intervento pre-
scritta per il numero codice guasto “25”.
• Se vengono segnalati i codici guasto “25” e “14”, eseguire per prima la procedura di intervento pre-
scritta per il numero codice guasto “25”.
Codice guasto n. 26
8-73
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 26
8-74
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 26
• Se vengono segnalati i codici guasto “25” e “26”, eseguire per prima la procedura di intervento pre-
scritta per il numero codice guasto “25”.
• Se vengono segnalati i codici guasto “26” e “37”, eseguire per prima la procedura di intervento pre-
scritta per il numero codice guasto “26”.
Codice guasto n. 30
8-75
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 30
8-76
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 33
8-77
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 33
Codice guasto n. 34
8-78
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 34
8-79
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 34
Codice guasto n. 35
8-80
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 35
Codice guasto n. 39
8-81
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 39
8-82
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 39
Codice guasto n. 41
8-83
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 41
8-84
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 41
8-85
SISTEMA DI INIEZIONE CARBURANTE
8-86
SISTEMA DI INIEZIONE CARBURANTE
8-87
SISTEMA DI INIEZIONE CARBURANTE
8-88
SISTEMA DI INIEZIONE CARBURANTE
8-89
SISTEMA DI INIEZIONE CARBURANTE
8-90
SISTEMA DI INIEZIONE CARBURANTE
8-91
SISTEMA DI INIEZIONE CARBURANTE
8-92
SISTEMA DI INIEZIONE CARBURANTE
8-93
SISTEMA DI INIEZIONE CARBURANTE
8-94
SISTEMA DI INIEZIONE CARBURANTE
8-95
SISTEMA DI INIEZIONE CARBURANTE
8-96
SISTEMA DI INIEZIONE CARBURANTE
8-97
SISTEMA DI INIEZIONE CARBURANTE
8-98
SISTEMA DI INIEZIONE CARBURANTE
8-99
SISTEMA DI INIEZIONE CARBURANTE
8-100
SISTEMA DI INIEZIONE CARBURANTE
8-101
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 43
8-102
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 43
8-103
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 43
Codice guasto n. 44
8-104
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 44
8-105
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 44
Codice guasto n. 46
8-106
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 50
Codice guasto n. 59
8-107
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 59
8-108
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 59
Codice guasto n. 60
8-109
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 60
8-110
SISTEMA DI INIEZIONE CARBURANTE
Codice guasto n. 60
8-111
SISTEMA DI INIEZIONE CARBURANTE
8-112
IMPIANTO POMPA BENZINA
HAS27550
SCHEMA ELETTRICO
Eccetto modelli con ABS
8-113
IMPIANTO POMPA BENZINA
3. Blocchetto accensione
4. Fusibile principale
9. Fusibile accensione
13.Batteria
14.Messa a terra del motore
15.Fusibile impianto di iniezione carburante
18.Connettore giunto
20.Unità relè
22.Relè pompa carburante
24.ECU (unità di controllo motore)
62.Pompa benzina
64.Interruttore manubrio destro
66.Interruttore avviamento/arresto motore
8-114
IMPIANTO POMPA BENZINA
8-115
IMPIANTO POMPA BENZINA
3. Blocchetto accensione
4. Fusibile principale
11.Fusibile accensione
16.Batteria
17.Messa a terra del motore
18.Fusibile impianto di iniezione carburante
21.Connettore giunto
23.Unità relè
25.Relè pompa carburante
27.ECU (unità di controllo motore)
68.Pompa benzina
70.Interruttore manubrio destro
72.Interruttore avviamento/arresto motore
8-116
IMPIANTO POMPA BENZINA
HAS27570
RICERCA GUASTI
Se la pompa benzina non funziona.
1. Controllare i fusibili.
(Sistema principale, di accensione
e di iniezione carburante) Sostituire il(i) fusibile(i).
Fare riferimento a “CONTROLLO NON OK
FUSIBILI” alle pagine 8-181.
OK
2. Controllare la batteria.
Fare riferimento a “CONTROLLO E • Pulire i terminali batteria.
CARICA DELLA BATTERIA” alle NON OK • Ricaricare o sostituire la batteria.
pagine 8-182.
OK
3. Controllare il blocchetto accensio-
ne.
Sostituire il blocchetto accensione/l’unità
Fare riferimento a “CONTROLLO
immobilizzatore.
DEGLI INTERRUTTORI” alle pagi- NON OK
ne 8-177.
OK
4. Controllare l’interruttore avviamen-
to/arresto motore.
Fare riferimento a “CONTROLLO Sostituire l’interruttore manubrio destro.
DEGLI INTERRUTTORI” alle pagi- NON OK
ne 8-177.
OK
5. Controllare l’unità relè (relè pompa
carburante).
Sostituire l’unità relè.
Fare riferimento a “CONTROLLO NON OK
RELÈ” alle pagine 8-185.
OK
6. Controllare la pompa benzina.
Fare riferimento a “CONTROLLO
Sostituire la pompa benzina.
FUNZIONAMENTO POMPA BEN- NON OK
ZINA” alle pagine 7-2.
OK
8-117
IMPIANTO POMPA BENZINA
8-118
SISTEMA ANTI-ACCENSIONE
HAS27640
SISTEMA ANTI-ACCENSIONE
HAS27650
SCHEMA ELETTRICO
Eccetto modelli con ABS
8-119
SISTEMA ANTI-ACCENSIONE
3. Blocchetto accensione
4. Fusibile principale
6. Fusibile di backup
9. Fusibile accensione
13.Batteria
14.Messa a terra del motore
18.Connettore giunto
19.Connettore giunto
23.Unità immobilizzatore
24.ECU (unità di controllo motore)
44.Connettore strumento diagnostico Yamaha
46.Gruppo strumenti
47.Spia di segnalazione del sistema immobiliz-
zatore
51.Indicatore multifunzione
8-120
SISTEMA ANTI-ACCENSIONE
8-121
SISTEMA ANTI-ACCENSIONE
3. Blocchetto accensione
4. Fusibile principale
8. Fusibile di backup
11.Fusibile accensione
16.Batteria
17.Messa a terra del motore
21.Connettore giunto
22.Connettore giunto
26.Unità immobilizzatore
27.ECU (unità di controllo motore)
49.Connettore strumento diagnostico Yamaha
51.Gruppo strumenti
52.Spia di segnalazione del sistema immobiliz-
zatore
56.Indicatore multifunzione
8-122
SISTEMA ANTI-ACCENSIONE
HAS27671
INFORMAZIONI GENERALI
Questo veicolo è dotato di un sistema immobilizzatore per prevenire furti mediante una nuova registra-
zione dei codici sulle chiavi standard. Questo sistema è costituito dai seguenti componenti:
• Una chiave di registrazione codice (con testa rossa)
• Due chiavi standard (con testa nera) sulle quali è possibile registrare nuovi codici
• Un trasponder (installato nella testa della chiave rossa)
• Un’unità immobilizzatore
• L’ECU
• Una spia di segnalazione del sistema anti-accensione
La chiave con la testa rossa viene usata per registrare i codici su ciascuna chiave standard. Non utiliz-
zare la chiave con la testa rossa per la marcia. Questa chiave deve essere utilizzata esclusivamente
per registrare nuovi codici sulle chiavi standard. Il sistema immobilizzatore non può essere azionato
mediante una nuova chiave finché non si registra un codice. In caso di smarrimento della chiave di nuo-
va registrazione codice, è necessario sostituire l’ECU e il blocchetto accensione (dotato dell’unità im-
mobilizatore).
Pertanto, utilizzare sempre una chiave standard per la guida. (Vedere ATTENZIONE.)
Ogni chiave standard è registrata durante la produzione, pertanto non è necessario eseguire una nuo-
va registrazione al momento dell’acquisto.
HCA14971
HAS27691
Ogni chiave standard è registrata durante la produzione, pertanto non è necessario eseguire una nuo-
va registrazione al momento dell’acquisto.
8-123
SISTEMA ANTI-ACCENSIONE
Componenti da sostituire
Blocchetto
accensione/
unità immobiliz-
zatore Serra- Richiesta registra-
Chiave tura* e zione chiave
ECU
Bloc- standard chiave
chett Unità accessori
o immobiliz-
accen zatore
sione
La chiave standard è Nuova chiave stan-
stata smarrita dard
Tutte le chiavi sono
state smarrite Chiave di nuova
(inclusa la chiave di registrazione codice
nuova registrazione e chiavi standard
codice)
Chiave di nuova
ECU guasta registrazione codice
e chiavi standard
Chiave di nuova
Unità immobilizza-
registrazione codice
tore guasta
e chiavi standard
Chiave di nuova
Blocchetto accen-
registrazione codice
sione guasto
e chiavi standard
La serratura acces-
Non necessaria
sori* è guasta
* Le serrature accessori si riferiscono alla serratura sella e al tappo serbatoio carburante.
Controllare che la spia di segnalazione del sistema immobilizzatore si accenda per un secondo e poi
si spenga. Quando la spia di segnalazione del sistema immobilizzatore si spegne, la chiave di nuova
registrazione codice è stata registrata.
2. Controllare che il motore possa essere avviato.
3. Per registrare la chiave standard, seguire le istruzioni della sezione seguente.
8-124
SISTEMA ANTI-ACCENSIONE
Modalità standby:
Per attivare il sistema immobilizzatore, ruotare la chiave di accensione su “OFF”. 30 secondi dopo, la
spia di segnalazione inizia a lampeggiare secondo la modalità di lampeggiamento standby senza inter-
ruzioni per 24 ore. Trascorso questo periodo di tempo, la spia di segnalazione smette di lampeggiare,
ma il sistema immobilizzatore rimane in funzione.
Modalità standby
Non avviare il motore con una chiave standard non registrata. Se il blocchetto accensione viene portato
su “ON” con una chiave standard non registrata, la spia di segnalazione del sistema immobilizzatore
lampeggia per indicare il codice guasto “52”. (Fare riferimento a “INDICAZIONE CODICE GUASTO
AUTODIAGNOSI” alle pagine 8-128).
1. Controllare che la spia di segnalazione del sistema immobilizzatore indichi la modalità standby.
2. Utilizzando la chiave di nuova registrazione codice, ruotare il blocchetto accensione su “ON”, quindi
su “OFF”, infine rimuovere la chiave entro 5 secondi.
3. Inserire la prima chiave standard da registrare nel blocchetto accensione, quindi ruotare la chiave
su “ON” entro 5 secondi per attivare la modalità di registrazione chiave.
Il codice chiave standard esistente viene cancellato dalla memoria quando la modalità di registrazione
chiave è attiva. Quando la modalità di registrazione chiave è attiva, la spia di segnalazione del sistema
immobilizzatore lampeggia rapidamente.
4. Mentre la spia di segnalazione lampeggia, ruotare il blocchetto accensione su “OFF”, togliere la
chiave e, entro 5 secondi, inserire la seconda chiave standard da registrare nel blocchetto accen-
sione.
Se la spia di segnalazione del sistema immobilizzatore smette di lampeggiare 5 secondi dopo la regi-
strazione della prima chiave standard, la modalità di registrazione non è attiva. Se ciò si verifica, la se-
conda chiave standard non può essere registrata e bisogna ripetere i passaggi da 2 a 4 per registrare
entrambe le chiavi standard.
5. Ruotare il blocchetto accensione su “ON”.
8-125
SISTEMA ANTI-ACCENSIONE
8-126
SISTEMA ANTI-ACCENSIONE
HAS27701
RICERCA GUASTI
Quando il blocchetto accensione viene ruotato su “ON”, la spia di segnalazione del sistema immobiliz-
zatore non si accende e non lampeggia.
1. Controllare i fusibili.
(Principale, accensione e backup)
Sostituire il(i) fusibile(i).
Fare riferimento a “CONTROLLO NON OK
FUSIBILI” alle pagine 8-181.
OK
2. Controllare la batteria.
Fare riferimento a “CONTROLLO E • Pulire i terminali batteria.
CARICA DELLA BATTERIA” alle NON OK • Ricaricare o sostituire la batteria.
pagine 8-182.
OK
3. Controllare il blocchetto accensio-
ne.
Sostituire il blocchetto accensione/l’unità
Fare riferimento a “CONTROLLO
immobilizzatore.
DEGLI INTERRUTTORI” alle pagi- NON OK
ne 8-177.
OK
4. Controllare il cablaggio dell’intero
sistema immobilizzatore. Collegare correttamente o riparare il ca-
Fare riferimento a “SCHEMA ELET- NON OK blaggio del sistema immobilizzatore.
TRICO” alle pagine 8-119.
OK
• Controllare lo stato di ciascun circui-
to del sistema immobilizzatore.
• Fare riferimento a “INDICAZIONE
CODICE GUASTO AUTODIAGNO-
SI” alle pagine 8-128.
8-127
SISTEMA ANTI-ACCENSIONE
HAS27721
8-128
SISTEMA ANTI-ACCENSIONE
Codice
Componente Sintomo Causa Intervento
guasto
54 UNITÀ IMMO- I codici trasmessi tra Interferenza sonora 1. Registrare la
BILIZZATORE l’ECU e l’unità (rumore) o cavo/scolle- chiave di nuova
immobilizzatore non gato. registrazione
corrispondono. 1. Interferenza dovuta al codice.
rumore delle onde 2. Controllare il
radio. cablaggio elet-
2. Cablaggio comunica- trico e il connet-
zione non collegato. tore.
3. Guasto nell’unità 3. Sostituire il bloc-
immobilizzatore. chetto accen-
4. Guasto nell’ECU. sione/l’unità
(L’ECU o l’unità immobilizzatore.
immobilizzatore sono 4. Sostituire l’ECU.
state sostituite con Fare riferimento
un’unità usata su un
a “SOSTITU-
altro veicolo.)
ZIONE
DELL’ECU (unità
di controllo
motore)” alle
pagine 8-182.
55 UNITÀ IMMO- Anomalia nella regi- Due tentativi consecu- Registrare un’altra
BILIZZATORE strazione codice tivi di registrare la stessa chiave standard.
chiave. chiave standard.
56 ECU Ricevuto codice non Interferenza sonora 1. Controllare il
definito. (rumore) o cavo/scolle- cablaggio elet-
gato. trico e il connet-
tore.
2. Sostituire il bloc-
chetto accen-
sione/l’unità
immobilizzatore.
3. Sostituire l’ECU.
Fare riferimento
a “SOSTITU-
ZIONE
DELL’ECU (unità
di controllo
motore)” alle
pagine 8-182.
8-129
SISTEMA ANTI-ACCENSIONE
a. Spia accesa
b. Spia spenta
8-130
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
HAS28790
SCHEMA ELETTRICO
8-131
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
3. Blocchetto accensione
4. Fusibile principale
5. Fusibile motorino ABS
6. Fusibile solenoide ABS
11.Fusibile accensione
12.Fusibile ECU ABS
13.Fusibile di segnalazione
16.Batteria
17.Messa a terra del motore
21.Connettore giunto
22.Connettore giunto
23.Unità relè
24.Relè interruzione circuito d’avviamento
27.ECU (unità di controllo motore)
42.Sensore angolo d’inclinazione
43.Sensore ruota anteriore
44.Sensore ruota posteriore
45.ECU (unità di controllo elettronico) ABS
50.Connettore strumento diagnostico Yamaha
51.Gruppo strumenti
56.Indicatore multifunzione
64.Spia ABS
70.Interruttore manubrio destro
72.Interruttore avviamento/arresto motore
74.Interruttore luce stop anteriore
75.Interruttore luce stop posteriore
8-132
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
HAS27740
8
9
1 2 3
5
6
8-133
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
8-134
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
HAS27750
8-135
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
8-136
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
HAS27770
Se il connettore ECU ABS è intasato da fango o sporco, pulirlo con aria compressa.
1
2
HAS27790
8-137
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
L’ABS esegue un test di autodiagnosi per alcuni secondi ogni volta che il veicolo viene avviato per la
prima volta dopo che il blocchetto accensione è stato ruotato su “ON”. Durante questo test, è possibile
udire un “clic” proveniente da sotto la sella e, se la leva freno o il pedale freno sono applicati anche solo
leggermente, si potrà avvertire una vibrazione sul pedale e sulla leva, ma ciò non indica un malfunzio-
namento.
Precauzioni speciali per l’uso e gli interventi di assistenza di un veicolo equipaggiato con
ABS
HCA1RC1801
Prestare attenzione a non danneggiare i componenti sottoponendoli a urti oppure tirandoli con
una forza eccessiva, poichè i componenti dell’ABS sono regolati con estrema precisione.
• L’ECU ABS e l’unità idraulica sono gruppi inscindibili e non possono essere smontati.
• Lo storico malfunzionamenti viene memorizzato nella memoria dell’ECU ABS. Cancellare i codici
guasto al termine della riparazione. (Ciò accade perché i codici guasto precedenti vengono visualiz-
zati nuovamente se si verifica un altro malfunzionamento.)
HAS27800
• Eseguire la ricerca guasti rispettando la sequenza [A] [B] [C]. Assicurarsi di seguire l’or-
dine dato poichè, l’omissione di passaggi della procedura, o una loro esecuzione in un’ordine
diverso da quello fornito, potrebbe portare ad una diagnosi errata.
• Utilizzare esclusivamente batterie standard sufficientemente cariche.
[A] Controllo malfunzionamenti usando la spia ABS
[B] Utilizzare lo strumento diagnostico Yamaha e determinare la posizione e la causa del guasto regi-
strati dal codice guasto.
Determinare la causa del guasto in base alle condizioni e al luogo in cui si è verificato il guasto.
[C] Manutenzione dell’ABS
Eseguire il controllo finale dopo il disassemblaggio e l’assemblaggio.
8-138
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
HAS27810
Non si
[A] Ruotare il blocchetto • La spia ABS (LED) è guasta.
accende [A-1] Solo la spia ABS non Sì
accensione su “ON” e • Il cablaggio elettrico tra l’ECU Ritorna su [A].
controllare la spia ABS. si accende?
ABS e il gruppo strumenti è
collegato a terra.
Si accende
• Il circuito del gruppo strumenti è
guasto.
• Il gruppo unit idraulica guasto.
No
• Il blocchetto accensione è
[A-2] Tutte le spie di Sì guasto.
segnalazione non si • La tensione batteria è bassa. Ritorna su [A].
accendono? • Il fusibile principale è bruciato.
• Il circuito del gruppo strumenti è
guasto.
Non riesce a
[A-3] La spia ABS si accende. comunicare [A-4] Solo l’ECU ABS non
• Il fusibile ECU ABS è bruciato.
Sì
Collegare lo strumento riesce a comunicare. • Il connettore ECU ABS è Ritorna su [A].
diagnostico Yamaha, quindi scollegato.
eseguire la diagnosi • Il cablaggio elettrico è guasto.
funzionale. • Il gruppo unit idraulica guasto.
Lo strumento è in grado di
comunicare con l’ECU ABS? No
[B-1] Controllare i codici guasto Sì [B-2] Diagnosi per codice [B-3] Cancellare i codici guasto.
Ritorna su [A].
ABS nella schermata dello guasto.
strumento diagnostico
Yamaha.
Eseguire diagnosi guasti.
I codici guasto vengono
visualizzati sulla schermata?
La forza di reazione generata
No durante la conferma del
percorso del circuito freni non è
corretta. Fare riferimento a “[C-1]
CONTROLLO FINALE” alle
[C-1] Eseguire i controlli finali. No pagine 8-171. Ritorna su [A].
Tutti i controlli finali sono stati • I tubi freni non sono collegati
completati normalmente? correttamente.
La spia ABS non si spegne
Sì
quando la luce viene controllata.
(La spia ABS si spegne
Fare riferimento a “[C-1]
quando la luce viene
CONTROLLO FINALE” alle
controllata.)
pagine 8-171.
• Il malfunzionamento non viene
corretto.
• È presente una rottura nel
cablaggio elettrico tra l’ECU
ABS e il gruppo strumenti.
• Il circuito del gruppo strumenti
è guasto.
• Il circuito spia ABS circuito nel
gruppo unità idraulica è
guasto.
Terminato.
8-139
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
HWA1RC1803
HAS27830
8-140
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
HAS1RC1813
[A-4] SOLO L’ECU ABS NON RIESCE A COMUNICARE (La schermata selezione unità non
compare e l’elemento di diagnosi funzionale FI viene visualizzato.)
1. Fusibile ECU ABS
• Controllare la continuità del fusibile ECU ABS.
Fare riferimento a “CONTROLLO FUSIBILI” alle pagine 8-181.
• Se il fusibile ECU ABS è bruciato, sostituirlo.
2. Connettore ECU ABS
• Controllare che il connettore ECU ABS sia collegato correttamente.
Per informazioni sul corretto collegamento del connettore ECU ABS, fare riferimento a “INSTALLA-
ZIONE GRUPPO UNITÀ IDRAULICA” alle pagine 4-62.
3. Cablaggio elettrico
• Circuito aperto tra il blocchetto accensione e l’ECU ABS, o tra l’ECU ABS e la terra.
Controllare la continuità tra il terminale marrone/blu del connettore blocchetto accensione e il termi-
nale marrone/rosso del connettore ECU ABS.
Controllare la continuità tra il terminale nero/giallo del connettore ECU ABS e la terra.
L’assenza di continuità indica un guasto del cablaggio elettrico. Sostituire il cablaggio elettrico.
• Circuito aperto nel cablaggio elettrico tra il connettore ECU ABS e il connettore di prova ABS.
Controllare la continuità tra il terminale verde chiaro/blu del connettore ECU ABS e il terminale verde
chiaro/blu del connettore di prova ABS. (CANH)
Controllare la continuità tra il terminale verde chiaro/bianco del connettore ECU ABS e il terminale
verde chiaro/bianco del connettore di prova ABS. (CANL)
4. Malfunzionamento nell’ECU ABS
Sostituire il gruppo unità idraulica.
HAS1RC1814
[A-5] ECU ABS E ECU FI NON RIESCONO A COMUNICARE (Impossibile collegare a causa di un
errore dello strumento.)
1. Strumento diagnostico Yamaha
Verificare se lo strumento diagnostico Yamaha è collegato correttamente.
2. Cablaggio elettrico
• Circuito aperto nel cablaggio elettrico tra il connettore ECU ABS e il connettore di prova ABS.
Controllare la continuità tra il terminale verde chiaro/blu del connettore ECU ABS e il terminale verde
chiaro/blu del connettore di prova ABS. (CANH)
Controllare la continuità tra il terminale verde chiaro/bianco del connettore ECU ABS e il terminale
verde chiaro/bianco del connettore di prova ABS. (CANL)
HAS1RC1808
8-141
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
1
Le informazioni sui codici guasto visualizzati sono mostrate nella seguente tabella. Fare riferimento alla
seguente tabella e controllare il veicolo.
Una volta completato il lavoro, cancellare i codici guasto. [B-3]
2 Hydraulic unit assembly Detected Power is not supplied to the ABS motor.
1 Rear wheel sensor Recovered Rear wheel sensor circuit is open or short-circuited.
1. Recuperati
Viene visualizzato l’elenco elementi del malfunzionamento rilevati in passato (già recuperati).
2. Rilevato
Viene visualizzato l’elenco elementi del malfunzionamento che si sta verificando al momento.
3. Codice
Vengono visualizzati le seguenti icone e i numeri codice guasto per i malfunzionamenti rilevati.
8-142
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
A B
4. ECU
Vengono visualizzati i tipi di centralina.
(es. FI, ABS)
5. Elemento
Vengono visualizzati i nomi elemento del malfunzionamento rilevato.
6. Condizione
Vengono visualizzate le condizioni attuali. (Rilevato/Recuperato)
7. Sintomo
Vengono visualizzati i sintomi del malfunzionamento rilevato.
8. Codice diagnosi
Vengono visualizzati i codici diagnosi relativi al malfunzionamento rilevato.
Tabella dei codici guasto
Codice
Elemento Sintomo Punto da controllare
guasto n.
11* Sensore ruota anteriore Il segnale del sensore • Materiale estraneo
25* (impulsi intermittenti o ruota anteriore non viene aderente intorno al
nessun impulso) ricevuto correttamente. sensore ruota anteriore
(Gli impulsi non vengono • Installazione non cor-
ricevuti o vengono rice- retta della ruota ante-
vuti a intermittenza men- riore
tre il veicolo è in
• Rotore del sensore
movimento.)
difettoso o installazione
non corretta del rotore
• Sensore ruota ante-
riore difettoso o instal-
lazione non corretta del
sensore
8-143
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice
Elemento Sintomo Punto da controllare
guasto n.
12 Sensore ruota posteriore Il segnale del sensore • Materiale estraneo
(impulsi intermittenti o ruota posteriore non viene aderente intorno al
nessun impulso) ricevuto correttamente. sensore ruota poste-
(Gli impulsi non vengono riore
ricevuti o vengono rice- • Installazione non cor-
vuti a intermittenza men- retta della ruota poste-
tre il veicolo è in
riore
movimento.)
• Rotore del sensore
difettoso o installazione
non corretta del rotore
• Sensore ruota poste-
riore difettoso o instal-
lazione non corretta del
sensore
13* Sensore ruota anteriore Il segnale del sensore • Materiale estraneo
26* (fase a impulsi anomala) ruota anteriore non viene aderente intorno al
ricevuto correttamente. sensore ruota anteriore
(La fase a impulsi è ano- • Installazione non cor-
mala mentre il veicolo è in retta della ruota ante-
movimento.) riore
• Rotore del sensore
difettoso o installazione
non corretta del rotore
• Sensore ruota ante-
riore difettoso o instal-
lazione non corretta del
sensore
14* Sensore ruota posteriore Il segnale del sensore • Materiale estraneo
27* (fase a impulsi anomala) ruota posteriore non viene aderente intorno al
ricevuto correttamente. sensore ruota poste-
(La fase a impulsi è ano- riore
mala mentre il veicolo è in • Installazione non cor-
movimento.) retta della ruota poste-
riore
• Rotore del sensore
difettoso o installazione
non corretta del rotore
• Sensore ruota poste-
riore difettoso o instal-
lazione non corretta del
sensore
8-144
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice
Elemento Sintomo Punto da controllare
guasto n.
15 Sensore ruota anteriore Circuito aperto o in corto • Connettore difettoso tra
(circuito aperto o in corto) viene rilevato nel sensore il sensore ruota ante-
ruota anteriore. riore e il gruppo unità
idraulica
• Circuito aperto o in
corto nel cablaggio
elettrico tra il sensore
ruota anteriore e il
gruppo unità idraulica
• Sensore ruota ante-
riore o gruppo unità
idraulica difettosi
16 Sensore ruota posteriore Circuito aperto o in corto • Connettore difettoso tra
(circuito aperto o in corto) rilevato nel sensore ruota il sensore ruota poste-
posteriore. riore e il gruppo unità
idraulica
• Circuito aperto o in
corto nel cablaggio
elettrico tra il sensore
ruota posteriore e il
gruppo unità idraulica
• Sensore ruota poste-
riore o gruppo unità
idraulica difettosi
17* Sensore ruota anteriore Il segnale del sensore • Materiale estraneo
45* (assenza di impulsi) ruota anteriore non viene aderente intorno al
ricevuto correttamente. sensore ruota anteriore
(Assenza di impulsi rile- • Installazione non cor-
vata nel segnale mentre il retta della ruota ante-
veicolo è in movimento.) riore
• Rotore del sensore
difettoso o installazione
non corretta del rotore
• Sensore ruota ante-
riore difettoso o instal-
lazione non corretta del
sensore
8-145
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice
Elemento Sintomo Punto da controllare
guasto n.
18* Sensore ruota posteriore Il segnale del sensore • Materiale estraneo
46* (assenza di impulsi) ruota posteriore non viene aderente intorno al
ricevuto correttamente. sensore ruota poste-
(Assenza di impulsi rile- riore
vata nel segnale mentre il • Installazione non cor-
veicolo è in movimento.) retta della ruota poste-
riore
• Rotore del sensore
difettoso o installazione
non corretta del rotore
• Sensore ruota poste-
riore difettoso o instal-
lazione non corretta del
sensore
21 Gruppo unità idraulica Il circuito di azionamento • Gruppo unità idraulica
(circuito di azionamento solenoide nel gruppo unità difettoso
solenoide difettoso) idraulica è aperto o in
corto.
24 Interruttore luce stop o Il segnale della luce stop • Sistema di segnala-
lampada biluce fana- non viene ricevuto corret- zione difettoso (lam-
lino/stop tamente mentre il veicolo pada biluce
è in movimento. (Circuito fanalino/stop o interrut-
luce stop o circuito inter- tore luce stop)
ruttore luce stop poste- • Connettore difettoso tra
riore o anteriore)
il sistema di segnala-
zione (lampada biluce
fanalino/stop o interrut-
tore luce stop) e il
gruppo unità idraulica
• Circuito aperto o in
corto nel cablaggio
elettrico tra il sistema di
segnalazione (lam-
pada biluce fana-
lino/stop o interruttore
luce stop) e il gruppo
unità idraulica
• Gruppo unità idraulica
difettoso
8-146
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice
Elemento Sintomo Punto da controllare
guasto n.
31 Gruppo unità idraulica (ali- Non viene fornita alimen- • Fusibile solenoide ABS
mentazione solenoide tazione al circuito del bruciato
ABS anomala) solenoide nel gruppo unità • Connettore difettoso tra
idraulica. la batteria e il gruppo
unità idraulica
• Circuito aperto o in
corto nel cablaggio
elettrico tra la batteria e
il gruppo unità idraulica
• Gruppo unità idraulica
difettoso
32 Gruppo unità idraulica Corto circuito rivelato nel • Gruppo unità idraulica
(cortocircuito nel circuito circuito di alimentazione difettoso
di alimentazione sole- solenoide nel gruppo unità
noide ABS) idraulica.
33 Gruppo unità idraulica (ali- Non viene fornita alimen- • Fusibile motorino ABS
mentazione motorino ABS tazione al circuito motore bruciato
anomala) nel gruppo unità idraulica. • Connettore difettoso tra
la batteria e il gruppo
unità idraulica
• Circuito aperto o in
corto nel cablaggio
elettrico tra la batteria e
il gruppo unità idraulica
• Gruppo unità idraulica
difettoso
34 Gruppo unità idraulica Corto circuito rivelato nel • Gruppo unità idraulica
(cortocircuito nel circuito circuito di alimentazione difettoso
di alimentazione motorino motorino nel gruppo unità
ABS) idraulica.
41 ABS ruota anteriore • Gli impulsi provenienti • Installazione non cor-
(impulsi di velocità inter- dal sensore ruota ante- retta del sensore ruota
mittenti o depressurizza- riore vengono ricevuti anteriore
zione non corretta) ad intermittenza men- • Rotazione errata della
tre il veicolo è in movi- ruota anteriore
mento. • Freno anteriore incol-
• La ruota anteriore non lato
abbandona la ten- • Gruppo unità idraulica
denza a bloccarsi difettoso
anche se il segnale
viene trasmesso
dall’ECU ABS per
ridurre la pressione
idraulica.
8-147
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice
Elemento Sintomo Punto da controllare
guasto n.
42 ABS ruota posteriore • Gli impulsi provenienti • Installazione non cor-
47 (impulsi di velocità ruota dal sensore ruota retta del sensore ruota
intermittenti o depressu- posteriore vengono posteriore (per codice
rizzazione non corretta) ricevuti ad intermit- guasto N. 42)
tenza mentre il veicolo • Rotazione errata della
è in movimento. (per ruota posteriore
codice guasto N. 42) • Freno posteriore incol-
• La ruota posteriore non lato
abbandona la ten- • Gruppo unità idraulica
denza a bloccarsi difettoso
anche se il segnale
viene trasmesso
dall’ECU ABS per
ridurre la pressione
idraulica.
43 Sensore ruota anteriore Il segnale del sensore • Materiale estraneo
(assenza di impulsi) ruota anteriore non viene aderente intorno al
ricevuto correttamente. sensore ruota anteriore
(Assenza di impulsi rile- • Installazione non cor-
vata nel segnale mentre il retta della ruota ante-
veicolo è in movimento.) riore
• Rotore del sensore
difettoso o installazione
non corretta del rotore
• Sensore ruota ante-
riore difettoso o instal-
lazione non corretta del
sensore
44 Sensore ruota posteriore Il segnale del sensore • Materiale estraneo
(assenza di impulsi) ruota posteriore non viene aderente intorno al
ricevuto correttamente. sensore ruota poste-
(Assenza di impulsi rile- riore
vata nel segnale mentre il • Installazione non cor-
veicolo è in movimento.) retta della ruota poste-
riore
• Rotore del sensore
difettoso o installazione
non corretta del rotore
• Sensore ruota poste-
riore difettoso o instal-
lazione non corretta del
sensore
8-148
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice
Elemento Sintomo Punto da controllare
guasto n.
51 • Sistema di alimenta- • La tensione di alimen- • Batteria difettosa
52 zione del veicolo (la tazione fornita all’ECU • Terminale batteria scol-
tensione di alimenta- ABS nel gruppo unità legato
zione dell’ECU ABS è idraulica è troppo alta. • Sistema di carica difet-
alta) (per codice guasto (per codice guasto N. toso
N. 51) 51)
• Sistema di alimenta- • La tensione di alimen-
zione del veicolo (la tazione al sensore
tensione di alimenta- ruota è troppo alta. (per
zione del sensore ruota codice guasto N. 52)
è alta) (per codice gua-
sto N. 52)
53 Sistema di alimentazione La tensione di alimenta- • Batteria difettosa
del veicolo (la tensione di zione fornita all’ECU ABS • Connettore difettoso tra
alimentazione dell’ECU nel gruppo unità idraulica la batteria e il gruppo
ABS è bassa) è troppo bassa. unità idraulica
• Circuito aperto o in
corto nel cablaggio
elettrico tra la batteria e
il gruppo unità idraulica
• Sistema di carica difet-
toso
54 Gruppo unità idraulica Viene rilevata un’anomalia • Batteria difettosa
(solenoide ABS e circuiti nel solenoide o del circu- • Connettore difettoso tra
di alimentazione del moto- ito di alimentazione del la batteria e il gruppo
rino ABS difettosi) motorino nel gruppo unità unità idraulica
idraulica. • Circuito aperto o in
corto nel cablaggio
elettrico tra la batteria e
il gruppo unità idraulica
• Sistema di carica difet-
toso
• Gruppo unità idraulica
difettoso
55 Gruppo unità idraulica I dati delle anomalie ven- • Gruppo unità idraulica
(ECU ABS difettoso) gono rilevati nel gruppo difettoso
unità idraulica.
56 Gruppo unità idraulica (ali- Viene rilevata un’anomalia • Gruppo unità idraulica
mentazione interna ano- nel circuito di alimenta- difettoso
mala) zione nel gruppo unità
idraulica.
8-149
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice
Elemento Sintomo Punto da controllare
guasto n.
63 Alimentazione sensore La tensione di alimenta- • Cortocircuito nel
ruota anteriore (la ten- zione fornita dall’ECU cablaggio elettrico tra il
sione di alimentazione è ABS al sensore ruota sensore ruota anteriore
bassa) anteriore è troppo bassa. e il gruppo unità idrau-
lica
• Sensore ruota ante-
riore difettoso
• Gruppo unità idraulica
difettoso
64 Alimentazione sensore La tensione di alimenta- • Cortocircuito nel
ruota posteriore (la ten- zione fornita dall’ECU cablaggio elettrico tra il
sione di alimentazione è ABS al sensore ruota sensore ruota poste-
bassa) posteriore è troppo bassa. riore e il gruppo unità
idraulica
• Sensore ruota poste-
riore difettoso
• Gruppo unità idraulica
difettoso
* Il numero codice guasto varia in base alle condizioni del veicolo. Per i dettagli, fare riferimento a “Dettagli su
ricerca guasti”.
Dettagli su ricerca guasti
11
Codice guasto n.
25
8-150
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
11
Codice guasto n.
25
Con la ruota anteriore ferma, la ruota posteriore è stata ruotata per più di 20 secondi (codice guasto N.
11) oppure per più di 2 secondi (codice guasto N. 25).
Codice guasto n. 12
8-151
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice guasto n. 12
13
Codice guasto n.
26
8-152
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
• Se il freno anteriore ABS funziona in modo continuo per 20 secondi o più, verrà registrato il codice
guasto n. 26. Se il freno anteriore ABS funziona in modo continuo per 36 secondi o più, verrà regi-
strato il codice guasto n. 13.
• Possibile che il veicolo sia stato guidato su strade dal fondo sconnesso.
14
Codice guasto n.
27
• Se il freno posteriore ABS funziona in modo continuo per 20 secondi o più, verrà registrato il codice
guasto n. 27. Se il freno posteriore ABS funziona in modo continuo per 36 secondi o più, verrà regi-
strato il codice guasto n. 14.
• Possibile che il veicolo sia stato guidato su strade dal fondo sconnesso.
8-153
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice guasto n. 15
2 Circuito aperto o in corto nel cablag- • Controllare la continuità tra il terminale bianco
gio elettrico tra il sensore ruota ante- “1” e il terminale bianco “4” e tra il terminale
riore e il gruppo unità idraulica nero “2” e il terminale nero “5”.
• L’assenza di continuità indica un guasto del
cablaggio elettrico. Sostituire il cablaggio elet-
trico.
• Controllare che non ci siano cortocircuiti tra il
terminale bianco “1” e il terminale nero “2” e tra
il terminale bianco “4” e il terminale nero “5”.
• Se è presente un cortocircuito, il cablaggio elet-
trico è guasto. Sostituire il cablaggio elettrico.
• Controllare che non ci siano cortocircuiti tra il
terminale nero/giallo “3” e il terminale bianco “4”
e tra il terminale nero/giallo “3” e il terminale
nero “5”.
• Se è presente un cortocircuito, il cablaggio elet-
trico è guasto. Sostituire il cablaggio elettrico.
1 5 4
2
3
6 7
6. ECU ABS
7. Sensore ruota
8-154
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice guasto n. 15
Codice guasto n. 16
8-155
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice guasto n. 16
2
3
6 7
6. ECU ABS
7. Sensore ruota
3 Sensore ruota posteriore o gruppo Nel caso in cui le operazioni sopraindicate siano
unità idraulica difettosi state eseguite senza riscontrare anomalie, uno tra
il sensore ruota e il gruppo unità idraulica è difet-
toso. Sostituire il sensore ruota o il gruppo unità
idraulica.
Fare riferimento a “RUOTA POSTERIORE” alle
pagine 4-20 e “ABS (SISTEMA FRENANTE
ANTI-BLOCCAGGIO) (modelli con ABS)” alle
pagine 4-57.
8-156
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
17
Codice guasto n.
45
Se vengono rilevate mancanze di impulsi mentre il veicolo viaggia ad una velocità di 30 km/h (19 mi/h)
o più, viene registrato il codice guasto n. 17. Se il veicolo viaggia ad una velocità di 29 km/h (18 mi/h)
o meno, il codice guasto n. 45 viene registrato per primo e il codice guasto n. 17 viene registrato se tale
condizione continua.
8-157
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
18
Codice guasto n.
46
Se vengono rilevate mancanze di impulsi mentre il veicolo viaggia ad una velocità di 30 km/h (19 mi/h)
o più, viene registrato il codice guasto n. 18. Se il veicolo viaggia ad una velocità di 29 km/h (18 mi/h)
o meno, il codice guasto n. 46 viene registrato per primo e il codice guasto n. 18 viene registrato se tale
condizione continua.
8-158
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice guasto n. 21
Codice guasto n. 24
8-159
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice guasto n. 31
Codice guasto n. 32
8-160
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice guasto n. 33
3 Circuito aperto o in corto nel cablag- • Sostituire se c’è un circuito aperto o in corto.
gio elettrico tra la batteria e il gruppo • Tra il connettore ECU ABS e il connettore relè
unità idraulica avviamento (fusibile del motorino ABS).
(rosso/blu–rosso/blu)
• Tra il connettore ECU ABS e la terra.
(nero–nero)
4 Gruppo unità idraulica difettoso Nel caso in cui le operazioni sopraindicate siano
state eseguite senza riscontrare anomalie, sostitu-
ire il gruppo unità idraulica.
Fare riferimento a “ABS (SISTEMA FRENANTE
ANTI-BLOCCAGGIO) (modelli con ABS)” alle
pagine 4-57.
Codice guasto n. 34
8-161
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice guasto n. 41
8-162
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
42
Codice guasto n.
47
Codice guasto n. 43
8-163
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice guasto n. 43
Codice guasto n. 44
8-164
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice guasto n. 44
51
Codice guasto n.
52
• Sistema di alimentazione del veicolo (la tensione di alimen-
tazione dell’ECU ABS è alta) (per codice guasto N. 51)
Elemento
• Sistema di alimentazione del veicolo (la tensione di alimen-
tazione del sensore ruota è alta) (per codice guasto N. 52)
• La tensione di alimentazione fornita all’ECU ABS nel
gruppo unità idraulica è troppo alta. (per codice guasto N.
Sintomo 51)
• La tensione di alimentazione al sensore ruota è troppo alta.
(per codice guasto N. 52)
Ordi- Elemento/componenti e probabile
Operazione di controllo o manutenzione
ne causa
1 Batteria difettosa Ricaricare o sostituire la batteria.
Fare riferimento a “CONTROLLO E CARICA
DELLA BATTERIA” alle pagine 8-182.
2 Terminale batteria scollegato Controllare il collegamento. Sostituire o ricollegare
il terminale se necessario.
3 Sistema di carica difettoso Controllare il sistema di carica.
Fare riferimento a “SISTEMA DI CARICA” alle
pagine 8-17.
8-165
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice guasto n. 53
Codice guasto n. 54
8-166
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice guasto n. 54
3 Circuito aperto o in corto nel cablag- • Sostituire se c’è un circuito aperto o in corto.
gio elettrico tra la batteria e il gruppo • Tra il connettore ECU ABS e il connettore relè
unità idraulica avviamento (fusibile del motorino ABS).
(rosso/blu–rosso/blu)
• Tra il connettore ECU ABS e il fusibile solenoide
ABS.
(rosso/bianco–rosso/bianco)
4 Sistema di carica difettoso Controllare il sistema di carica.
Fare riferimento a “SISTEMA DI CARICA” alle
pagine 8-17.
5 Gruppo unità idraulica difettoso Nel caso in cui le operazioni sopraindicate siano
state eseguite senza riscontrare anomalie, sostitu-
ire il gruppo unità idraulica.
Fare riferimento a “ABS (SISTEMA FRENANTE
ANTI-BLOCCAGGIO) (modelli con ABS)” alle
pagine 4-57.
Codice guasto n. 55
8-167
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice guasto n. 56
Codice guasto n. 63
4 5
4. ECU ABS
5. Sensore ruota
8-168
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice guasto n. 63
3 4
3. ECU ABS
4. Sensore ruota
3 Gruppo unità idraulica difettoso Sostituire il gruppo unità idraulica.
Fare riferimento a “ABS (SISTEMA FRENANTE
ANTI-BLOCCAGGIO) (modelli con ABS)” alle
pagine 4-57.
8-169
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
Codice guasto n. 64
4 5
4. ECU ABS
5. Sensore ruota
2 Sensore ruota posteriore difettoso • Controllare che non vi siano cortocircuiti tra il
terminale grigio “1” e il terminale bianco “2”.
• Se è presente un cortocircuito, il sensore ruota
è difettoso. Riparare o sostituire il sensore
ruota.
2 1
3 4
3. ECU ABS
4. Sensore ruota
3 Gruppo unità idraulica difettoso Sostituire il gruppo unità idraulica.
Fare riferimento a “ABS (SISTEMA FRENANTE
ANTI-BLOCCAGGIO) (modelli con ABS)” alle
pagine 4-57.
8-170
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
HAS1RC1810
1
HAS1RC1811
8-171
ABS (SISTEMA FRENANTE ANTI-BLOCCAGGIO) (modelli con ABS)
8-172
COMPONENTI ELETTRICI
HAS27973
COMPONENTI ELETTRICI
8-173
COMPONENTI ELETTRICI
8-174
COMPONENTI ELETTRICI
8-175
COMPONENTI ELETTRICI
8-176
COMPONENTI ELETTRICI
HAS27981
8
1
2 9
10
11
6 12
7 13
8-177
COMPONENTI ELETTRICI
8-178
COMPONENTI ELETTRICI
Controllare la continuità di ciascun interruttore con il tester tascabile. Se la lettura della continuità non
è corretta, controllare i collegamenti del cablaggio e, se necessario, sostituire l’interruttore.
HCA14370
Non inserire le sonde del tester nelle fessure dei terminali del connettore “a”. Inserire le sonde
dal lato opposto del connettore, facendo attenzione a non allentare o danneggiare i cavi.
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
• Prima di controllare la continuità, regolare il tester tascabile su “0” e sulla gamma “ 1”.
• Mentre si controlla la continuità, spostare l’interruttore avanti e indietro per alcune volte.
Di seguito, riportata una tabella esemplificativa che mostra gli interruttori e i relativi collegamenti elettrici
del blocchetto accensione.
Le posizioni dell’interruttore “a” sono indicate nella colonna di sinistra e i colori dei cavi dell’interruttore
“b” sono riportati nella prima riga.
La continuità (ad es. un circuito chiuso) tra i terminali dell’interruttore in una determinata posizione
dell’interruttore è indicata da “ ”.
C’è continuità tra rosso/bianco, marrone/blu e marrone/rosso quando l’interruttore è impostato su “ON”.
C’è continuità tra rosso/bianco e marrone/rosso quando l’interruttore è impostato su “P”.
8-179
COMPONENTI ELETTRICI
HAS27990
pade.
CONTROLLO LAMPADE E 1. Togliere:
PORTALAMPADA CON CAVETTO • Lampada
Verificare l’eventuale presenza di danni o usura HWA13320
8-180
COMPONENTI ELETTRICI
Tester tascabile
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲ 90890-03112
Controllo dello stato dei portalampada con Tester tascabile analogico
cavetto YU-03112-C
La seguente procedura si applica a tutti i porta-
lampada con cavetto. b. Se il tester tascabile indica “”, sostituire il fu-
1. Controllare: sibile.
• Portalampada con cavetto (per la continuità)
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
(con il tester tascabile)
Assenza di continuità Sostituire. 3. Sostituire:
• Fusibile bruciato
Tester tascabile ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
90890-03112 a. Portare il blocchetto accensione su “OFF”.
Tester tascabile analogico b. Installare un nuovo fusibile di amperaggio
YU-03112-C
corretto.
c. Attivare gli interruttori per verificare il funzio-
Controllare la continuità di ciascun portalampa- namento del circuito elettrico.
da con cavetto nello stesso modo descritto nella d. Se il fusibile si brucia di nuovo immediata-
sezione lampade; si noti quanto segue. mente, controllare il circuito elettrico.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Installare una lampada funzionante nel porta-
lampada con cavetto.
b. Collegare le sonde del tester tascabile ai ri-
spettivi cavi del portalampada con cavetto.
c. Controllare la continuità del portalampada
con cavetto. Se una delle letture indica as-
senza di continuità, sostituire il portalampada
con cavetto.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS28000
CONTROLLO FUSIBILI
La seguente procedura si applica a tutti i fusibili.
HCA13680
8-181
COMPONENTI ELETTRICI
HAS1RC1815
8-182
COMPONENTI ELETTRICI
HCA13661
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare un tester tascabile ai terminali bat-
• Questa è una batteria VRLA (al piombo er- teria.
metico). Non rimuovere mai i tappi sigillan-
ti, per evitare di compromettere l’equilibrio • Sonda positiva del tester
fra le celle e di conseguenza le prestazioni terminale positivo batteria
della batteria. • Sonda negativa del tester
• Tempi, amperaggio e tensione di carica per terminale negativo batteria
una batteria VRLA (al piombo ermetico)
sono diversi da quelli delle batterie conven- • Lo stato di carica di una batteria VRLA (al
zionali. La batteria VRLA (al piombo ermeti- piombo ermetico) può essere verificato misu-
co) deve essere caricata conformemente al rando la sua tensione a circuito aperto (cioè la
metodo di carica appropriato. Se la batteria tensione quando il terminale batteria positivo è
viene sovraccaricata, il livello dell’elettroli- scollegato).
to scende notevolmente. Pertanto in fase di • Non è necessaria alcuna carica quando la ten-
carica della batteria è necessario prestare sione a circuito aperto è uguale o superiore a
la massima attenzione. 12.8 V.
b. Controllare la carica della batteria, come mo-
Poiché le batterie VRLA (al piombo ermetico) strato nelle tabelle e nel seguente esempio.
sono sigillate, non è possibile controllare lo stato
di carica della batteria misurando la densità rela- Esempio
tiva dell’elettrolito. Pertanto, la carica della batte- Tensione a circuito aperto = 12.0 V
ria deve essere controllata misurando la Tempo di ricarica = 6.5 ore
tensione ai terminali batteria. Carica della batteria = 20–30 %
1. Togliere:
• Sella pilota
Fare riferimento a “PARTE CICLISTICA GE-
NERALE” alle pagine 4-1.
2. Scollegare:
• Cavi batteria
(dai terminali batteria)
HCA13640
3. Togliere:
• Batteria
Fare riferimento a “PARTE CICLISTICA GE-
NERALE” alle pagine 4-1.
4. Controllare:
• Carica della batteria
8-183
COMPONENTI ELETTRICI
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Caricare:
• Batteria
(fare riferimento alla relativa figura del meto-
do di carica)
HWA13300
8-184
COMPONENTI ELETTRICI
più di 30 minuti.
• È stata raggiunta la corrente di carica stan-
dard 12.8 V o più --- La carica è completa.
La batteria è buona. 12.7 V o meno --- Ricarica necessaria.
• Non è stata raggiunta la corrente di carica Sotto i 12.0 V --- Sostituire la batteria.
standard
Sostituire la batteria.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
d. Regolare la tensione in modo che la corrente 6. Installare:
si trovi al livello di carica standard. • Batteria
e. Regolare il timer sul tempo di carica adatto Fare riferimento a “PARTE CICLISTICA GE-
alla tensione a circuito aperto. NERALE” alle pagine 4-1.
f. Se la ricarica richiede più di 5 ore, si consiglia 7. Collegare:
di controllare la corrente di carica dopo un in- • Cavi batteria
tervallo di 5 ore. Se non è presente alcun (ai terminali batteria)
cambiamento nell’amperaggio, regolare nuo- HCA13630
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
Metodo di carica con caricatore a tensione
costante 8. Controllare:
a. Misurare la tensione a circuito aperto prima di • Terminali batteria
effettuare la carica. Impurità Pulire con una spazzola metalli-
ca.
La tensione deve essere misurata 30 minuti Collegamento allentato Collegare in modo
dopo lo spegnimento del motore. corretto.
b. Collegare un caricatore e un amperometro 9. Lubrificare:
alla batteria e cominciare a caricare. • Terminali batteria
c. Assicurarsi che la corrente sia superiore alla Lubrificante consigliato
corrente di carica standard indicata sulla bat- Grasso dielettrico
teria.
10.Installare:
Se la corrente è inferiore alla corrente di carica • Sella pilota
standard indicata sulla batteria, questo tipo di Fare riferimento a “PARTE CICLISTICA GE-
caricabatteria non è adatto alla ricarica della bat- NERALE” alle pagine 4-1.
teria VRLA (al piombo ermetico). Si consiglia di
HAS28040
utilizzare un caricabatteria a tensione variabile.
CONTROLLO RELÈ
d. Caricare la batteria finché la tensione di cari- Controllare la continuità di ciascun interruttore
ca non raggiunge 15 V. con il tester tascabile. Se la lettura della continu-
ità non è corretta, sostituire il relè.
Regolare il tempo di carica a 20 ore (massimo).
e. Misurare la tensione batteria a circuito aperto
dopo aver lasciato la batteria inutilizzata per
8-185
COMPONENTI ELETTRICI
Risultato
Continuità
(tra “3” e “4”)
Relè faro
Risultato
Continuità
(tra “3” e “4”)
Risultato
Continuità
(tra “3” e “4”)
8-186
COMPONENTI ELETTRICI
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
8-187
COMPONENTI ELETTRICI
HAS28050
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
I valori del tester tascabile o del tester tascabile a. Scollegare il connettore unità relè dal cablag-
analogico sono riportati nella tabella seguente. gio elettrico.
b. Collegare il tester tascabile ( 1) al termi-
Continuità nale unità relè, come indicato.
Sonda positiva del tester c. Controllare la continuità dell’unità relè (dio-
azzurro “1” do).
Sonda negativa del tester
d. Controllare l’assenza di continuità dell’unità
nero/giallo “2”
Assenza di continuità relè (diodo).
Sonda positiva del tester
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
nero/giallo “2”
Sonda negativa del tester HAS28100
azzurro “1” CONTROLLO BOBINE ACCENSIONE
Continuità La seguente procedura si applica a tutte le bobi-
Sonda positiva del tester ne accensione.
azzurro “1” 1. Controllare:
Sonda negativa del tester
• Resistenza bobina primaria
nero/rosso “3”
Assenza di continuità Non conforme ai dati tecnici Sostituire.
Sonda positiva del tester Resistenza avvolgimento prima-
nero/rosso “3” rio
Sonda negativa del tester 1.19–1.61
azzurro “1”
Continuità
Sonda positiva del tester ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
azzurro “1” a. Rimuovere la bobina accensione dalla can-
Sonda negativa del tester dela.
azzurro/bianco “4” b. Collegare il tester tascabile ( 1) alla bobi-
Assenza di continuità na accensione, come indicato in figura.
Sonda positiva del tester
azzurro/bianco “4” Tester tascabile
Sonda negativa del tester 90890-03112
azzurro “1” Tester tascabile analogico
Continuità YU-03112-C
Sonda positiva del tester
blu/nero “5” • Sonda positiva del tester
Sonda negativa del tester rosso/nero “1”
nero/rosso “3” • Sonda negativa del tester
Assenza di continuità
Bobina accensione cilindro #1
Sonda positiva del tester
arancione “2”
nero/rosso “3”
Bobina accensione cilindro #2
Sonda negativa del tester
grigio/rosso “2”
blu/nero “5”
Bobina accensione cilindro #3
arancione/verde “2”
8-188
COMPONENTI ELETTRICI
2. Bobina accensione
c. Ruotare il blocchetto accensione su “ON”.
d. Misurare la lunghezza della scintilla “a”.
e. Avviare il motore premendo il lato “ ” dell’in-
terruttore avviamento/arresto motore e au-
mentando gradualmente la lunghezza della
scintilla fino a provocare un inceppo.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
b. Misurare la resistenza della bobina seconda-
ria. HAS28120
8-189
COMPONENTI ELETTRICI
CONTROLLO DEL SENSORE ANGOLO e. Misurare la tensione in uscita sul sensore an-
D’INCLINAZIONE golo d’inclinazione.
1. Togliere:
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
• Sensore angolo d’inclinazione
(dalla staffa serbatoio carburante) HAS28940
8-190
COMPONENTI ELETTRICI
cello “3”.
HWA13810
• Sonda positiva del tester
bianco “1”
• Sonda negativa del tester
• Il cavo utilizzato come ponticello, deve ave-
bianco “3”
re la stessa capacità della batteria, se non
superiore, altrimenti potrebbe bruciare.
• Questo tipo di verifica potrebbe provocare • Sonda positiva del tester
scintille, pertanto, non eseguire il test in bianco “2”
prossimità di gas o liquidi infiammabili. • Sonda negativa del tester
bianco “3”
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
b. Controllare il funzionamento del motorino av-
viamento. HAS28170
CONTROLLO
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲ RADDRIZZATORE/REGOLATORE
1. Controllare:
HAS28150
• Tensione in ingresso raddrizzatore/regolato-
CONTROLLO BOBINA STATORE
re
1. Scollegare:
Non conforme ai dati tecnici Correggere la
• Connettore bobina statore
condizione della bobina statore.
(dal cablaggio elettrico)
Fare riferimento a “CONTROLLO BOBINA
2. Controllare:
STATORE” alle pagine 8-191.
• Resistenza bobina statore
Non conforme ai dati tecnici Sostituire la Tensione in ingresso raddrizzato-
bobina statore. re/regolatore
sopra 14 V a 5000 giri/min.
Resistenza bobina statore
0.152–0.228 (W-W)
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Regolare il contagiri motore sulla bobina ac-
a. Collegare il tester digitale circuiti al connetto- censione cilindro #1.
re bobina statore, come mostrato. b. Collegare il tester tascabile (20 V CA) al con-
nettore raddrizzatore/regolatore, come indi-
Tester digitale circuiti cato in figura.
90890-03174
Multimetro modello 88 con conta- Tester tascabile
giri 90890-03112
YU-A1927 Tester tascabile analogico
YU-03112-C
• Sonda positiva del tester
bianco “1” • Sonda positiva del tester
• Sonda negativa del tester bianco “1”
bianco “2” • Sonda negativa del tester
bianco “2”
8-191
COMPONENTI ELETTRICI
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS28180
8-192
COMPONENTI ELETTRICI
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
2. Controllare:
• Suono avvisatore acustico
Suono anomalo Sostituire.
HAS28190
CONTROLLO DELL’INTERRUTTORE
LIVELLO OLIO MOTORE
1. Scaricare:
• Olio motore
2. Togliere: b. Misurare la resistenza dell’interruttore livello
• Interruttore livello olio olio.
(dalla coppa dell’olio)
3. Controllare: ▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
• Resistenza dell’interruttore livello olio HAS1RC1802
8-193
COMPONENTI ELETTRICI
1 1
rante alla posizione livello massimo “3” e mi- CONTROLLO DELLA SPIA LIVELLO OLIO
nimo “4”. Questo modello è dotato di un dispositivo di au-
todiagnosi per il circuito di rilevamento del livello
3 dell’olio.
1. Controllare:
• Spia livello olio “1”
(Ruotare il blocchetto accensione su “ON”.)
La spia si accende per alcuni secondi, quindi
si spegne La spia funziona correttamente.
4 La spia non si accende Sostituire il gruppo
strumenti.
La spia lampeggia dieci volte, quindi si spe-
gne per 2.5 secondi in modo ciclico (rileva-
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲ mento di un malfunzionamento
nell’interruttore livello olio) Sostituire l’in-
HAS29040
terruttore livello olio.
CONTROLLO DELL’INDICATORE LIVELLO
CARBURANTE/SPIA LIVELLO
CARBURANTE
Questo modello è dotato di un dispositivo di au-
todiagnosi per il circuito di rilevamento del livello
carburante.
1. Controllare:
• Indicatore livello carburante/spia livello car-
burante “1” 1
(Ruotare il blocchetto accensione su “ON”.)
La spia si accende per alcuni secondi, quindi
HAS28241
si spegne La spia funziona correttamente. CONTROLLO DEL SENSORE VELOCITÀ
La spia non si accende Sostituire il gruppo (eccetto modelli con ABS)
strumenti. 1. Controllare:
La spia lampeggia otto volte, quindi si spegne • Tensione in uscita sensore velocità
per 3 secondi in modo ciclico (rilevamento di Non conforme ai dati tecnici Sostituire.
un malfunzionamento nel sensore livello car-
burante) Sostituire il gruppo pompa benzi- Ciclo di lettura tensione in uscita
na. Da 0.6 V a 4.8 V a 0.6 V a 4.8 V
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il sensore pressione S cablaggio di
prova (3P) “1” al connettore sensore velocità
ed al cablaggio elettrico come indicato.
b. Collegare il tester tascabile (20 V CC) al sen-
sore pressione S cablaggio di prova (3P).
8-194
COMPONENTI ELETTRICI
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
Sensore pressione S cablaggio di
prova (3P)
90890-03207
YU-03207
HAS28261
8-195
COMPONENTI ELETTRICI
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il tester tascabile ( 1 k) ai termi-
nali del sensore posizione della valvola a far-
falla, come indicato in figura.
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Installare:
HAS28300
• Sensore posizione della valvola a farfalla
CONTROLLO SENSORE POSIZIONE DELLA
VALVOLA A FARFALLA
Quando si installa il sensore posizione della val-
1. Togliere:
vola a farfalla, regolare correttamente l’angolo.
• Sensore posizione della valvola a farfalla
Fare riferimento a “REGOLAZIONE SENSORE
(dai corpi farfallati)
HWA1RC1705
POSIZIONE DELLA VALVOLA A FARFALLA”
alle pagine 7-11.
• Maneggiare il sensore posizione della val-
HAS29100
vola a farfalla con estrema cautela. CONTROLLO DEL SENSORE POSIZIONE
• Non sottoporre mai il sensore posizione ACCELERATORE
della valvola a farfalla a urti o impatti violen- 1. Togliere:
ti di altro genere. Se il sensore posizione • Sensore posizione acceleratore
8-196
COMPONENTI ELETTRICI
HAS1RC1803
B L B/L W
1
3V
b. Misurare la resistenza massima del sensore
posizione acceleratore. A. Controllare che le valvole a farfalla “2” si
aprano.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲ B. Controllare che le valvole a farfalla “2” si chiu-
3. Installare: dano completamente.
• Sensore posizione acceleratore
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
Quando si installa il sensore posizione accelera-
tore, regolare correttamente il suo angolo. Fare
riferimento a “REGOLAZIONE DEL SENSORE
POSIZIONE ACCELERATORE” alle pagine
8-197
COMPONENTI ELETTRICI
HAS28371
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS28411
8-198
COMPONENTI ELETTRICI
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il tester tascabile ( 100) al ter-
minale del sensore temperatura aria di aspi-
razione, come indicato in figura.
1 Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
8-199
COMPONENTI ELETTRICI
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
Risultato
Posizione di folle
Continuità
Sonda positiva del tester
azzurro “1”
HAS1RC1817
Sonda negativa del tester
CONTROLLO INIETTORI CARBURANTE
Terminale sensore “a”
1a posizione La seguente procedura si applica a tutti gli iniet-
Continuità tori carburante.
Sonda positiva del tester 1. Togliere:
bianco “2” • Iniettore carburante
Sonda negativa del tester Fare riferimento a “CORPI FARFALLATI” alle
Terminale sensore “b” pagine 7-4.
2a posizione 2. Controllare:
Continuità • Resistenza iniettore carburante
Sonda positiva del tester Non conforme ai dati tecnici Sostituire
rosa “3” l’iniettore carburante.
Sonda negativa del tester
Terminale sensore “c” Resistenza
3a posizione 12.0
Continuità
Sonda positiva del tester ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
giallo/bianco “4” a. Scollegare il connettore iniettore carburante
Sonda negativa del tester dall’iniettore carburante.
Terminale sensore “d”
b. Collegare il tester tascabile ( 10) al con-
4a posizione
Continuità nettore iniettore carburante, come indicato in
Sonda positiva del tester figura.
bianco/rosso “5” Tester tascabile
Sonda negativa del tester 90890-03112
Terminale sensore “e” Tester tascabile analogico
5a posizione YU-03112-C
Continuità
Sonda positiva del tester
arancione “6” • Sonda positiva del tester
Sonda negativa del tester Terminale iniettore “1”
Terminale sensore “f” • Sonda negativa del tester
6a posizione Terminale iniettore “2”
Continuità
Sonda positiva del tester
grigio “7”
Sonda negativa del tester
Terminale sensore “g”
8-200
COMPONENTI ELETTRICI
te.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
8-201
RICERCA GUASTI
1
PROBLEMI ALL’AVVIAMENTO .................................................................9-1
REGIME DEL MINIMO SCORRETTO .......................................................9-1
PRESTAZIONI SCARSE A REGIME MEDIO E ALTO...............................9-2
PROBLEMI CON IL CAMBIO.....................................................................9-2
IL PEDALE CAMBIO È BLOCCATO ..........................................................9-2
2
LA MARCIA SI DISINNESTA .....................................................................9-2
FRIZIONE DIFETTOSA..............................................................................9-2
SURRISCALDAMENTO .............................................................................9-2
RAFFREDDAMENTO ECCESSIVO...........................................................9-3
SCARSE PRESTAZIONI DEI FRENI .........................................................9-3
STELI FORCELLA ANTERIORE GUASTI .................................................9-3
PROBLEMI DI INSTABILITÀ......................................................................9-3
GUASTI DEL SISTEMA DI SEGNALAZIONE O DI ILLUMINAZIONE.......9-4
RICERCA GUASTI SPIA ABS....................................................................9-4
3
4
FUNZIONE DI AUTODIAGNOSI E TABELLA CODICI DI DIAGNOSTICA.....9-5
5
6
7
8
9
RICERCA GUASTI
HAS28451
• Batteria guasta
RICERCA GUASTI 2. Fusibile(i)
HAS28460
• Fusibile bruciato, danneggiato o non corretto
INFORMAZIONI GENERALI • Installazione del fusibile scorretta
3. Candela(e)
La guida seguente per la ricerca guasti non • Distanza tra gli elettrodi scorretta
esaurisce tutte le possibili cause di guasti. Tutta- • Grado termico candela scorretto
via può essere utile per la ricerca guasti princi- • Candela sporca
pali. Consultare la relativa procedura nel • Elettrodo usurato o danneggiato
presente manuale per controllare, regolare o so- • Isolatore usurato o danneggiato
stituire i componenti. 4. Bobina(e) accensione
• Corpo bobina accensione incrinato o rotto
HAS30410 • Bobina primaria o secondaria interrotta o in
PROBLEMI ALL’AVVIAMENTO corto circuito
Motore 5. Sistema d’accensione
1. Cilindro(i) e testa(e) cilindro • ECU guasta
• Candela allentata • Sensore di posizione albero motore guasto
• Testa cilindro o cilindro allentati • Linguetta woodruff rotore del generatore gua-
• Guarnizione testa cilindro danneggiata sto
• Cilindro usurato o danneggiato 6. Interruttori e cablaggio
• Gioco valvole scorretto • Blocchetto di accensione guasto
• Tenuta della valvola scorretta • Interruttore avviamento/arresto motore gua-
• Contatto valvola - sede della valvola scorretto sto
• Fasatura valvole scorretta • Interruzione o cortocircuito nel cablaggio
• Molla della valvola guasta • Guasto del sensore posizione cambio
• Valvola grippata • Interruttore cavalletto laterale guasto
2. Pistone(i) e segmento(i) • Interruttore frizione guasto
• Installazione del segmento scorretta • Collegamento a terra del circuito scorretto
• Segmento danneggiato, usurato o logorato • Collegamenti allentati
• Segmento grippato 7. Sistema di avviamento
• Pistone grippato o danneggiato • Motorino avviamento guasto
3. Filtro aria • Relè avviamento difettoso
• Installazione del filtro aria scorretta • Relè interruzione circuito d’avviamento gua-
• Elemento filtrante ostruito sto
4. Carter e albero motore • Avviamento unidirezionale guasto
• Assemblaggio del carter scorretto HAS30430
• Albero motore grippato REGIME DEL MINIMO SCORRETTO
Circuito di alimentazione carburante Motore
1. Serbatoio carburante 1. Cilindro(i) e testa(e) cilindro
• Serbatoio carburante vuoto • Gioco valvole scorretto
• Foro di sfiato del tappo serbatoio carburante • Componenti treno valvola danneggiati
ostruito 2. Filtro aria
• Carburante deteriorato o contaminato • Elemento filtrante ostruito
• Tubo benzina ostruito o danneggiato Circuito di alimentazione carburante
2. Pompa benzina 1. Corpo(i) farfallato(i)
• Pompa benzina guasta • Giunto del corpo farfallato danneggiato o al-
• Relè pompa carburante difettoso lentato
3. Corpo(i) farfallato(i) • Sincronizzazione corpi farfallati non corretta
• Carburante deteriorato o contaminato • Gioco della manopola acceleratore incorretto
• Bolle d’aria nel circuito • Corpo farfallato ingolfato
Impianto elettrico • Sistema d’induzione aria guasto
1. Batteria
• Batteria scarica
9-1
RICERCA GUASTI
9-2
RICERCA GUASTI
2. Radiatore to
• Danni o perdite dal radiatore • Gambale incrinato o danneggiato
• Tappo radiatore guasto • Installazione del paraolio scorretta
• Aletta del radiatore deformata o danneggiata • Labbro paraolio danneggiato
3. Pompa acqua • Livello olio scorretto (alto)
• Pompa acqua danneggiata o difettosa • Bullone gruppo asta pompante allentato
• Termostato • Rondella in rame del bullone gruppo asta pom-
• Il termostato resta chiuso pante danneggiata
• Radiatore olio • O-ring bullone coperchio incrinato o danneg-
• Radiatore olio ostruito o danneggiato giato
• Tubi freno Anomalia
• Tubo flessibile danneggiato • Tubo di forza piegato o danneggiato
• Collegamento del tubo scorretto • Gambale piegato o danneggiato
• Tubo rigido danneggiato • Molla forcella danneggiata
• Collegamento del tubo rigido scorretto • Bussola gambale usurata o danneggiata
Circuito di alimentazione carburante • Asta pompante piegata o danneggiata
1. Corpo(i) farfallato(i) • Viscosità dell’olio scorretta
• Giunto del corpo farfallato danneggiato o al- • Livello olio scorretto
lentato HAS28670
2. Filtro aria PROBLEMI DI INSTABILITÀ
• Elemento filtrante ostruito 1. Manubrio
Parte ciclistica • Manubrio piegato o installato scorrettamente
1. Freno(i) 2. Componenti della testa di sterzo
• Incollamento del freno • Installazione del supporto superiore scorretta
Impianto elettrico • Supporto inferiore installato in maniera errata
1. Candela(e) (ghiera serrata in maniera non corretta)
• Distanza tra gli elettrodi scorretta • Piantone di sterzo piegato
• Grado termico candela scorretto • Cuscinetto a sfera o pista cuscinetto danneg-
2. Sistema d’accensione giati
• ECU guasta 3. Stelo(i) forcella anteriore
HAS28610 • Livelli olio diseguali (entrambi gli steli forcella
RAFFREDDAMENTO ECCESSIVO anteriore)
Sistema di raffreddamento • Tensione della molla forcella non uniforme
1. Termostato (entrambi gli steli forcella anteriore)
• Il termostato resta aperto • Molla forcella rotta
HAS28620
• Tubo di forza piegato o danneggiato
SCARSE PRESTAZIONI DEI FRENI • Gambale piegato o danneggiato
• Pastiglia freno usurata 4. Forcellone
• Disco freno usurato • Cuscinetto o boccola usurati
• Aria nel sistema freno idraulico • Forcellone piegato o danneggiato
• Perdite di liquido freni 5. Gruppo(i) ammortizzatore posteriore
• Kit pinza freno guasto • Molla ammortizzatore posteriore difettosa
• Guarnizione di tenuta pinza freno difettosa • Perdite di olio o di gas
• Bullone di raccordo allentato 6. Pneumatico(i)
• Tubo freno danneggiato • Pressione dei pneumatici non uniforme (an-
• Disco freno sporco di olio o grasso teriore e posteriore)
• Pastiglia freno sporca di olio o grasso • Pressione pneumatici scorretta
• Livello del liquido freni scorretto • Usura irregolare dei pneumatici
7. Ruota(e)
HAS28660
• Contrappeso equilibratura ruota scorretto
STELI FORCELLA ANTERIORE GUASTI • Ruota in lega deformata
Perdite d’olio • Cuscinetto ruota danneggiato
• Tubo di forza piegato, danneggiato o arruggini- • Perno ruota deformato o allentato
9-3
RICERCA GUASTI
9-4
FUNZIONE DI AUTODIAGNOSI E TABELLA CODICI DI DIAGNOSTICA
HAS1RC1902
I numeri codice guasto 51–56 non possono essere visualizzati sul pannello strumenti. Lo schema della
spia di segnalazione del sistema immobilizzatore lampeggiante indica il codice guasto.
Codice Pagine di
Elemento
guasto n. riferimento
Sensore posizione albero motore: nessun segnale normale ricevuto
12 8-54
dal sensore posizione albero motore.
Sensore pressione aria di aspirazione 1: rilevato circuito aperto o
13 8-56
corto circuito.
Sensore pressione aria di aspirazione 1: malfunzionamento del
14 8-58
sistema tubo (tubo ostruito o staccato).
Sensore posizione della valvola a farfalla: rilevato circuito aperto o
15 8-60
corto circuito.
Interruttore cavalletto laterale: una rottura o lo scollegamento del cavo
19 8-62
nero/rosso dell’ECU è stato rilevato.
Sensore pressione aria di aspirazione 1 o sensore pressione aria di
aspirazione 2: quando il blocchetto accensione viene portato su “ON”,
20 la tensione del sensore pressione aria di aspirazione 1 e la tensione 8-64
del sensore pressione aria di aspirazione 2 differiscono enorme-
mente.
Sensore temperatura liquido refrigerante: rilevato circuito aperto o
21 8-66
corto circuito.
Sensore temperatura aria di aspirazione: rilevato circuito aperto o
22 8-68
corto circuito.
24 Sensore O2: nessun segnale normale ricevuto dal sensore O2. 8-69
Sensore pressione aria di aspirazione 2: rilevato circuito aperto o
25 8-71
corto circuito.
Sensore pressione aria di aspirazione 2: malfunzionamento del
26 8-73
sistema tubo (tubo ostruito o staccato).
30 Rilevato latch up. 8-75
Bobina accensione cilindro #1: rilevato circuito aperto o corto circuito
33 8-77
nel cavo primario della bobina accensione cilindro #1.
Bobina accensione cilindro #2: rilevato circuito aperto o corto circuito
34 8-78
nel cavo primario della bobina accensione cilindro #2.
Bobina accensione cilindro #3: rilevato circuito aperto o corto circuito
35 8-80
nel cavo primario della bobina accensione cilindro #3.
39 Iniettore: rilevato circuito aperto o corto circuito. 8-81
41 Sensore angolo d’inclinazione: rilevato circuito aperto o corto circuito. 8-83
9-5
FUNZIONE DI AUTODIAGNOSI E TABELLA CODICI DI DIAGNOSTICA
Codice Pagine di
Elemento
guasto n. riferimento
Sensore velocità: nessun segnale normale ricevuto dal sensore velo-
42 8-85
cità.
(eccetto
modelli Interruttore marcia in folle: rilevato circuito aperto o corto circuito. 8-87
con ABS)
Interruttore frizione: rilevato circuito aperto o corto circuito. 8-90
Sensore ruota posteriore: nessun segnale normale ricevuto dal sen-
8-93
42 sore ruota posteriore.
(modelli
Interruttore marcia in folle: rilevato circuito aperto o corto circuito. 8-96
con ABS)
Interruttore frizione: rilevato circuito aperto o corto circuito. 8-99
Tensione circuito di alimentazione carburante: tensione anomala for-
43 8-102
nita all’iniettore carburante e alla pompa benzina.
Numero codice guasto EEPROM: è stato rilevato un errore durante la
44 8-104
lettura o la scrittura su EEPROM.
46 La tensione di carica è anomala. 8-106
Memoria ECU guasta. (Quando viene rilevato questo malfunziona-
50 mento nell’ECU, il numero codice guasto potrebbe non essere visua- 8-107
lizzato sul display pannello strumenti.)
Unità immobilizzatore: Non è possibile trasmettere il codice tra la
51 8-128
chiave e l’unità immobilizzatore.
Unità immobilizzatore: I codici tra la chiave e l’unità immobilizzatore
52 8-128
non corrispondono.
Unità immobilizzatore: Non è possibile trasmettere i codici tra l’ECU e
53 8-128
l’unità immobilizzatore.
Unità immobilizzatore: I codici trasmessi tra l’ECU e l’unità immobiliz-
54 8-128
zatore non corrispondono.
55 Unità immobilizzatore: Anomalia nella registrazione codice chiave. 8-128
56 ECU: Ricevuto codice non definito. 8-128
Sensore posizione acceleratore: rilevato circuito aperto o corto circu-
59 8-107
ito.
60 Sistema di trasmissione YCC-T: rilevato malfunzionamento. 8-109
70 Arresto del motore al minimo —
Errore di comunicazione con il pannello strumenti
Pagine di rife-
Codice guasto n. Elemento
rimento
89 (strumento diagnostico
Indicatore multifunzione: i segnali non possono
Yamaha)
essere trasmessi tra l’ECU e l’indicatore multifun- 8-111
Err (display indicatore multi-
zione.
funzione)
9-6
FUNZIONE DI AUTODIAGNOSI E TABELLA CODICI DI DIAGNOSTICA
9-7
FUNZIONE DI AUTODIAGNOSI E TABELLA CODICI DI DIAGNOSTICA
9-8
FUNZIONE DI AUTODIAGNOSI E TABELLA CODICI DI DIAGNOSTICA
9-9
FUNZIONE DI AUTODIAGNOSI E TABELLA CODICI DI DIAGNOSTICA
9-10
FUNZIONE DI AUTODIAGNOSI E TABELLA CODICI DI DIAGNOSTICA
9-11
FUNZIONE DI AUTODIAGNOSI E TABELLA CODICI DI DIAGNOSTICA
Codice dia-
Elemento Azionamento Procedura
gnostico n.
38 Iniettore #3 Attiva l’iniettore #3 per cin- Controllare che l’iniettore
que volte ad intervalli di un #3 venga attivato per cin-
secondo. que volte ascoltando il
Illumina la spia guasto rumore di funzionamento.
motore.
48 Solenoide sistema d’indu- Attiva il solenoide sistema Controllare che il sole-
zione aria d’induzione aria a intervalli noide sistema d’induzione
di un secondo per cinque aria venga attivato per cin-
volte. que volte ascoltando il
Illumina la spia guasto rumore di funzionamento.
motore.
50 Unità relè Attiva l’unità relè per cin- Controllare che l’unità relè
que volte ad intervalli di un venga attivata per cinque
secondo. volte ascoltando il rumore
Illumina la spia guasto di funzionamento.
motore.
51 Relè motorino ventola Attiva il relè motorino ven- Controllare che il relè
radiatore tola radiatore per cinque motorino ventola radia-
volte ad intervalli di cinque tore venga attivato per cin-
secondi. que volte ascoltando il
Illumina la spia guasto rumore di funzionamento.
motore.
52 Relè faro Attiva il relè faro cinque Controllare che il relè faro
volte ad intervalli di cinque venga attivato cinque volte
secondi. Illumina la spia ascoltando il rumore di
guasto motore. funzionamento.
9-12
TABELLA CODICE EVENTO
HAS1RC1903
I numeri codice evento elencati di seguito non possono essere visualizzati sul pannello strumenti. Per
visualizzare i numeri codice evento, utilizzare lo strumento diagnostico Yamaha.
9-13
TABELLA CODICE EVENTO
9-14
TABELLA CODICE EVENTO
9-15
HAS28740
45 Connettore strumento diagno- HAS28750
