UNIVERSITÀ DEGLI STUDI DI NAPOLI FEDERICO II

SCUOLA POLITECNICA E DELLE SCIENZE DI BASE


CdS in INGEGNERIA MECCANICA – AEROSPAZIALE (A-Z)
Corso di Disegno Tecnico Industriale
A.A. 2018/2019 Esercitazione n°7

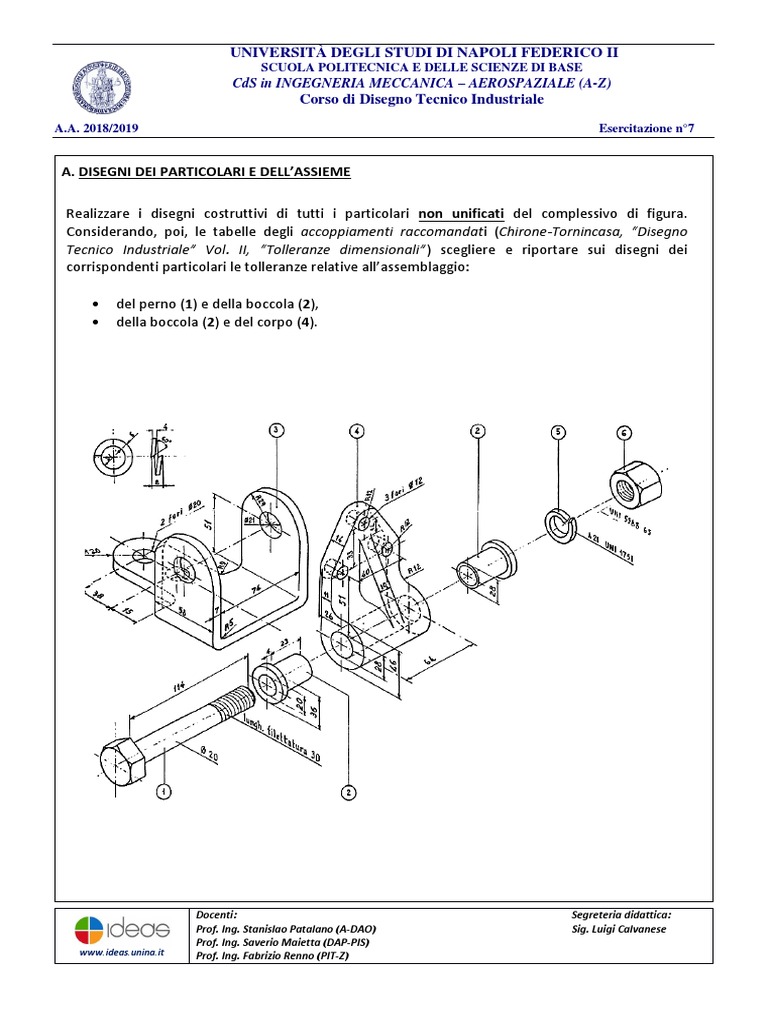

A. DISEGNI DEI PARTICOLARI E DELL’ASSIEME

Realizzare i disegni costruttivi di tutti i particolari non unificati del complessivo di figura.
Considerando, poi, le tabelle degli accoppiamenti raccomandati (Chirone-Tornincasa, “Disegno
Tecnico Industriale” Vol. II, “Tolleranze dimensionali”) scegliere e riportare sui disegni dei
corrispondenti particolari le tolleranze relative all’assemblaggio:

• del perno (1) e della boccola (2),


• della boccola (2) e del corpo (4).

Docenti: Segreteria didattica:


Prof. Ing. Stanislao Patalano (A-DAO) Sig. Luigi Calvanese
Prof. Ing. Saverio Maietta (DAP-PIS)
[Link] Prof. Ing. Fabrizio Renno (PIT-Z)
UNIVERSITÀ DEGLI STUDI DI NAPOLI FEDERICO II
SCUOLA POLITECNICA E DELLE SCIENZE DI BASE
CdS in INGEGNERIA MECCANICA – AEROSPAZIALE (A-Z)
Corso di Disegno Tecnico Industriale
A.A. 2018/2019 Esercitazione n°7

Docenti: Segreteria didattica:


Prof. Ing. Stanislao Patalano (A-DAO) Sig. Luigi Calvanese
Prof. Ing. Saverio Maietta (DAP-PIS)
[Link] Prof. Ing. Fabrizio Renno (PIT-Z)
UNIVERSITÀ DEGLI STUDI DI NAPOLI FEDERICO II
SCUOLA POLITECNICA E DELLE SCIENZE DI BASE
CdS in INGEGNERIA MECCANICA – AEROSPAZIALE (A-Z)
Corso di Disegno Tecnico Industriale
A.A. 2018/2019 Esercitazione n°7

B. COLLEGAMENTI FILETTATI

1) A partire dalla consultazione degli schemi e delle tabelle del libro di testo, l’allievo deve
rappresentare:

• un collegamento con vite mordente a testa cilindrica con esagono incassato di diametro
nominale M10;

• un collegamento con vite prigioniera a radice lunga di diametro nominale M12;

• un collegamento con bullone di diametro nominale M12.

2) Nella zona aggiuntiva della tabella delle iscrizioni (Distinta Componenti) l’allievo deve scrivere la
designazione completa degli elementi unificati rappresentati.

Docenti: Segreteria didattica:


Prof. Ing. Stanislao Patalano (A-DAO) Sig. Luigi Calvanese
Prof. Ing. Saverio Maietta (DAP-PIS)
[Link] Prof. Ing. Fabrizio Renno (PIT-Z)
