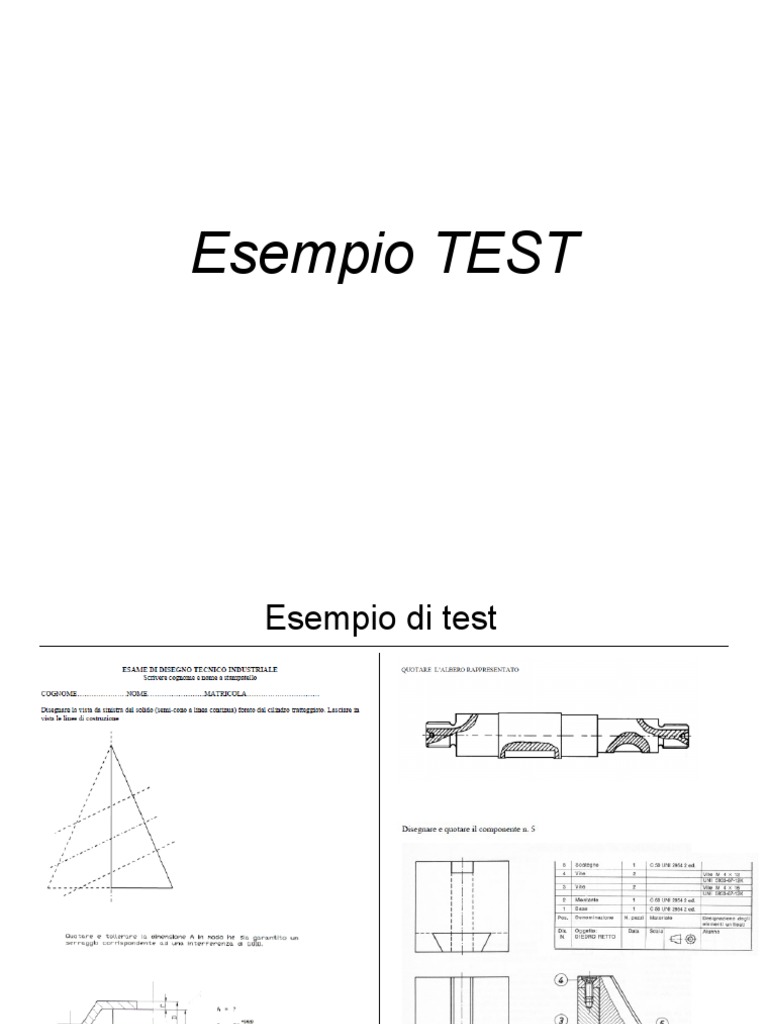

Esempio di test
Esempio di test
Esempio di test
Disegnare e quotare il componente n. 11 del complessivo rappresentato in figura.
Determinare le quote funzionali e assegnare le relative tolleranze (non unificate) per
garantire le condizioni di gioco max (2,5 mm) e gioco min (0,5 mm) come indicato in
figura. Il dispositivo di trasmissione, costituito da un basamento a cui si collegano due
montanti mediante 4 spine e 4 viti.
Disegnare la sezione indicata in figura
Nella figura sono rappresentati un perno e la sede che lo deve alloggiare.
Calcolare il valore ed i relativi scostamenti della luce libera che in rimane in fondo
al perno dopo il suo inserimento nella sede.
D=
E=
B=
A= C=
+G = -C +D +E –B +A
E>B =>
G
Università di Pisa Disegno Tecnico Industriale
Eseguire il disegno del complessivo meccanico costituito dai 4 particolari rappresentati in figura.
40
30
