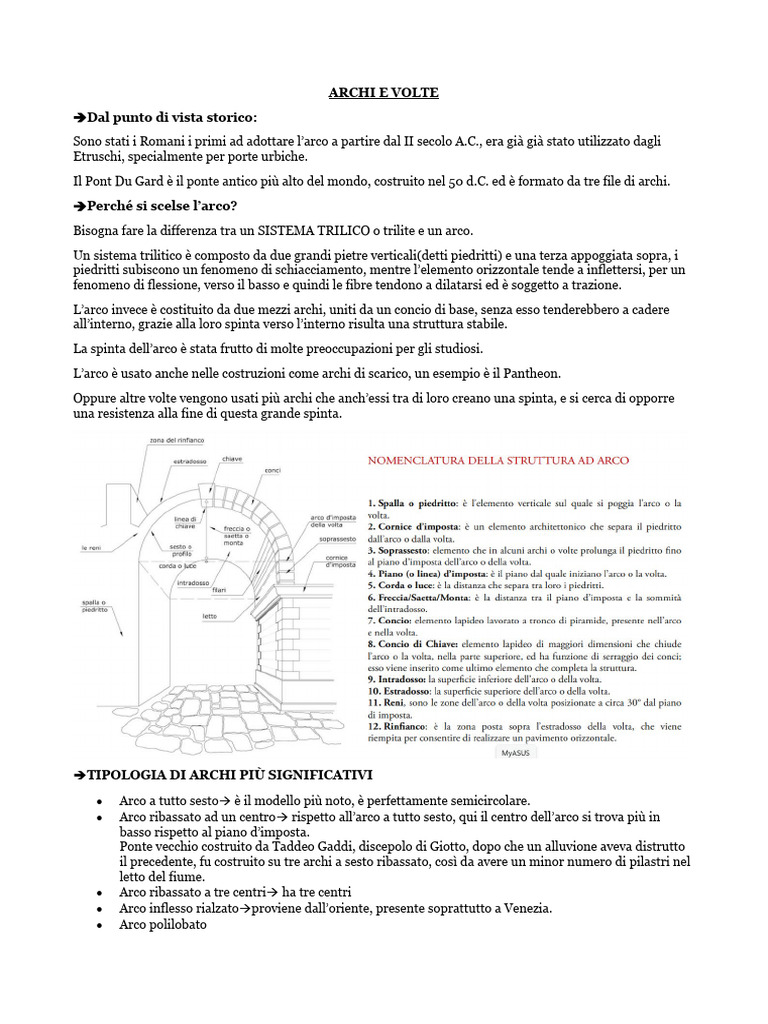

ARCHI E VOLTE
Dal punto di vista storico:
Sono stati i Romani i primi ad adottare l’arco a partire dal II secolo A.C., era già già stato utilizzato dagli
Etruschi, specialmente per porte urbiche.
Il Pont Du Gard è il ponte antico più alto del mondo, costruito nel 50 d.C. ed è formato da tre file di archi.
Perché si scelse l’arco?
Bisogna fare la differenza tra un SISTEMA TRILICO o trilite e un arco.
Un sistema trilitico è composto da due grandi pietre verticali(detti piedritti) e una terza appoggiata sopra, i
piedritti subiscono un fenomeno di schiacciamento, mentre l’elemento orizzontale tende a inflettersi, per un
fenomeno di flessione, verso il basso e quindi le fibre tendono a dilatarsi ed è soggetto a trazione.
L’arco invece è costituito da due mezzi archi, uniti da un concio di base, senza esso tenderebbero a cadere
all’interno, grazie alla loro spinta verso l’interno risulta una struttura stabile.
La spinta dell’arco è stata frutto di molte preoccupazioni per gli studiosi.
L’arco è usato anche nelle costruzioni come archi di scarico, un esempio è il Pantheon.
Oppure altre volte vengono usati più archi che anch’essi tra di loro creano una spinta, e si cerca di opporre
una resistenza alla fine di questa grande spinta.
TIPOLOGIA DI ARCHI PIÙ SIGNIFICATIVI
Arco a tutto sesto è il modello più noto, è perfettamente semicircolare.
Arco ribassato ad un centro rispetto all’arco a tutto sesto, qui il centro dell’arco si trova più in
basso rispetto al piano d’imposta.
Ponte vecchio costruito da Taddeo Gaddi, discepolo di Giotto, dopo che un alluvione aveva distrutto
il precedente, fu costruito su tre archi a sesto ribassato, così da avere un minor numero di pilastri nel
letto del fiume.
Arco ribassato a tre centri ha tre centri
Arco inflesso rialzatoproviene dall’oriente, presente soprattutto a Venezia.
Arco polilobato
Arco rampanteaccompagna le scale, presente soprattutto in chiesa e nelle cattedrali. Usato per
coprire il dislivello da superare.
Nelle cattedrali gotiche l’arco rampante svolge la funzione di assorbire le sollecitazioni oblique
trasmesse dalle volte.
Sopra l’arco rampante per aggiungere peso e farlo stabilizzare si usano i PINNACOLI.
TEOREMA DI PASCAL
Il teorema di Pascal ci fa capire se siamo di fronte ad un profilo semiellittico o semiovale: se un esagono
inscritto in una conica, si individuano 6 punti costruendo un esagono, e se prolungando i lati opposti si
ottengono tre intersezioni, se le tre intersezioni si trovano sulla stessa retta detta Retta di Pascal, il profilo è
ellittico.
DIFFERENZA TRA GOTICO E ROMANICO
Mentre nell’architettura romanico, tutto viene impostato sull’arco a tutto sesto, che appoggia sulla navata
centrale.
Nel gotico troviamo L’ARCO A SESTO ACUTO che raccoglie le pressioni delle volte a crociera, e scarica sui 4
pilastri, mentre le spinte laterali scaricano sugli archi rampanti.
Arco a sesto acuto è presente sin dal IX secolo, stabilisce un sistema di scarico diverso, su di essi si
basa LA VOLTA A CROCIERA, formata da 6 archi a sesto acuto, e una muratura che copre gli archi,
su di essi si basano le cattedrali gotiche.
Gli edifici gotici sono più alti e luminosi rispetto a quelli romanici, la sua struttura poggia su archi rampanti e
contrafforti, non sui mari come nel caso romanico.
Le pareti sono sostituite da finestre multicolori.
Principale novità delle strutture gotiche sono le vetrate colorate, che sostituiscono le murature continue
romaniche, così si aprono alla luce e al fascino, la luce che diventa l’espressione del divino.
Altri archi: archi tudor, archi a ferro di cavallo, arco a sesto acuto depresso/equilatero/lanceolato, arco a
catenaria(tipico della sagrada familia).
LE STRUTTURE VOLTATE
Le volte si distinguono in volte semplici e volte composte.
LE VOLTE SEMPLICI
Sono quelle in cui l’intradosso si trova su una superficie e prive di angoli e spigoli.
Esempi:
Volte cilindriche o a botte (un esempio di volte a botte sono presenti nella Basilica di San Pietro)
Volte coniche, Volte di rivoluzione o cupole, Volte anulari, Volte elicoidali, Volte a vela
Volte a tutto sesto, volte coniche, colte rampante
LE VOLTE COMPOSTE
Sono quelle in cui l’intradosso è costituito da più superfici, con spigoli, aggettanti e rientranti.
Esempi:
Volte a crociera, volte a padiglione, volte a botte con testa di padiglione, volte a schifo, volte a schifo
con padiglione, volte lunulate o lunettate, le cupole composte
VOLTE A CROCIERA E A PADIGLIONE
Una volta a crociera è l’unione di 4 unghie
Una volta a padiglione è l’unione di 4 spicchi
La volta a botte scarica su 2 lati, la volta a padiglione su 4 lati, la volta a crociera su 4 punti.
La volta a crociera appare come l’intersezione di due volte a botte, e si creano così due spigoli.
