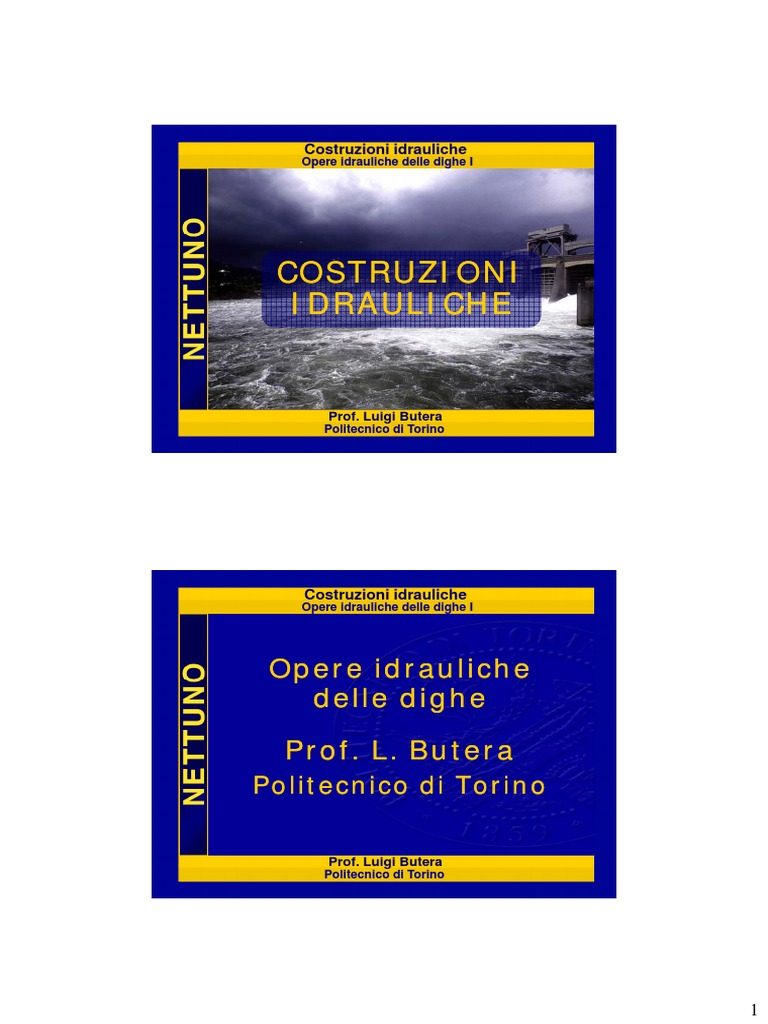

Costruzioni idrauliche

Opere idrauliche delle dighe I

COSTRUZIONI
IDRAULICHE

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Opere
p idrauliche
delle dighe
Prof. L. Butera
Politecnico di Torino

Prof. Luigi Butera

Politecnico di Torino

1
 Costruzioni idrauliche
Opere idrauliche delle dighe I

O
OPERE IDRAULICHE
C
ACCESSORIE ALLE
DIGHE
I parte

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Bibliografia consigliata

E. Scimemi

Compendio di Idraulica

CEDAM, Padova, 1955

Prof. Luigi Butera

Politecnico di Torino

2
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Bibliografia consigliata

M. Viparelli

Correnti rapide

L’energia elettrica, N°7, 1958

Prof. Luigi Butera
Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Bibliografia consigliata

D. Citrini et alii

Scritti di Giulio De Marchi

Milano, 1965
Prof. Luigi Butera
Politecnico di Torino

3
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Bibliografia consigliata
G. N. Thorsky, P.J. Tilp,
P.C. Haggman

Slug flow in steep chutes

United States Department of

Interior Bureau of Reclamation.
Denver, Colorado, 1967
Prof. Luigi Butera
Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Bibliografia consigliata

A. Ghetti

Idraulica

Cortina, Padova, 1981

Prof. Luigi Butera

Politecnico di Torino

4
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Bibliografia consigliata
E. Marchi, A. Rubatta

Meccanica dei fluidi: principi

e applicazioni idrauliche

UTET, Torino, 1981

Prof. Luigi Butera
Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Bibliografia consigliata

D.L. Vischer, W.H. Hager

Dam Hydraulics

John Wiley and Sons, 1999

Prof. Luigi Butera
Politecnico di Torino

5
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Bibliografia consigliata

J. Speerli, W.H. Hager

Air-water flow
Air-
in bottom outlets
Canadian Journal of Civil
Engineering, Vol. 27, pp. 454-
462, 2000
Prof. Luigi Butera
Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Bibliografia consigliata
I. Aydin

Air demand behind high

head gates during
emergency closure
Journal of Hydraulic Research,
Vol. 40, pp. 83-93, 2002
Prof. Luigi Butera
Politecnico di Torino

6
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Argomenti del modulo

Î Scarichi di superficie

Î Canali collettori e fugatori

Î Scarichi di superficie soggetti

a saturazione
Prof. Luigi Butera
Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Argomenti del modulo

Î Scarichi di fondo
e mezzofondo

Î Opere di dissipazione

Prof. Luigi Butera

Politecnico di Torino

7
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Argomenti della lezione

Î Generalità
à

Î Profilo tracimante fisso

Î Scarico
S i d
della
ll portata
t t
di piena

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Argomenti della lezione

Î Profilo tracimante fisso

con paratoie

Î Dimensionamento del
canale di gronda

Prof. Luigi Butera

Politecnico di Torino

8
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Generalità

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Scarichi di superficie

Gli organi accessori per

il funzionamento dei
serbatoi sono organi
tutt’altro che “accessori”

Prof. Luigi Butera

Politecnico di Torino

9
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Scarico di superficie, Place Moulin

Prof. Luigi Butera
Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Cosa dice il
regolamento dighe?

D.P.R. 1 novembre 1959: Art. 3

Massima piena e organi di scarico

Prof. Luigi Butera

Politecnico di Torino

10
 Costruzioni idrauliche
Opere idrauliche delle dighe I

L relazione
La l i idraulica
id li dovrà
d à
giustificare il valore assunto
per la portata della massima
piena prevedibile, ai fini
del dimensionamento degli
organi di scarico …

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

… avuto presente cheh lo

l
smaltimento delle piene dovrà
essere affidato in misura
prevalente agli scarichi di
superficie i quali saranno
preferibilmente disposti fuori
del corpo dello sbarramento

Prof. Luigi Butera

Politecnico di Torino

11
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Massima piena

Oggi si ragiona su tempi

di ritorno di 1000 anni

Prevalentemente

2/3
/ scarico di superficie
p

1/3 scarico in pressione

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

… ma per le dighe in
materiale sciolto
D.M. LL.PP. 24 marzo 1982

La portata massima da
scaricare per il più gravoso
evento di piena previsto deve
essere evacuabile unicamente
con gli scarichi di superficie
Prof. Luigi Butera
Politecnico di Torino

12
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Profilo tracimante

Fisso

Fisso + paratoie

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Profilo tracimante fisso

Prof. Luigi Butera

Politecnico di Torino

13
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Lato di valle
Deriva dallo Stramazzo Bazin

HB H

H ≅ 0 . 88 ⋅ HB

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Da cui Profilo Creager

HB H

H ≅ 0 . 88 ⋅ HB

Prof. Luigi Butera

Politecnico di Torino

14
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Il profilo tracimante Creager

“sposa” il profilo inferiore
provocato dalla portata
QP che tracima da uno
stramazzo Bazin

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Q S < QP Pressioni sul

profilo tracimante

Se

Q S > QP
Depressioni sul
profilo tracimante

Prof. Luigi Butera

Politecnico di Torino

15
 Costruzioni idrauliche
Opere idrauliche delle dighe I

È opportuna una leggera

pressione sul profilo tracimante

Ne segue

y = 0 .5 ⋅ x 1 .85

Profilo inferiore della vena

tracimante del Bazin
Prof. Luigi Butera
Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

È opportuna una leggera

pressione sul profilo tracimante

Ne segue

y = 0 .47 ⋅ x 1 .8

Sagoma del Creager

in calcestruzzo
Prof. Luigi Butera
Politecnico di Torino

16
 Costruzioni idrauliche
Opere idrauliche delle dighe I

x
1 .8
y = 0 .47 ⋅ x Dove

Y
y =
H
y
X
x =
y = 0 .5 ⋅ x 1 .85
H

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Lato di monte

La sagoma dello sfioratore

lato monte, è meno
impegnativa dal punto di
vista idrodinamico

Prof. Luigi Butera

Politecnico di Torino

17
 Costruzioni idrauliche
Opere idrauliche delle dighe I

α = 45 °
H
X
Si accetta
R α
R
= r = 0 .4
H
C
C
= c = 0 .75
Y H
Prof. Luigi Butera
Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Scarico della
portata di piena

Prof. Luigi Butera

Politecnico di Torino

18
 Costruzioni idrauliche
Opere idrauliche delle dighe I

1
Q

t
1 - Portata di piena
in arrivo al serbatoio
Prof. Luigi Butera
Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

1
Q
2

2 - Portata laminata
Prof. Luigi Butera
Politecnico di Torino

19
 Costruzioni idrauliche
Opere idrauliche delle dighe I

1
Q 3
2

3 - Volume invasato
Prof. Luigi Butera
Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Q lam = (0 .47 ÷ 0 . 48 ) ⋅ L ⋅ H 2 gH

Cautelativamente conviene
dimensionare lo sfioratore
con la portata di piena in
arrivo, salvo grandissimi
volumi di laminazione

Prof. Luigi Butera

Politecnico di Torino

20
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Profilo tracimante
fisso con paratoie

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Se è necessario ridurre
L o H lo sfioratore
si presenta così
schematicamente

Prof. Luigi Butera

Politecnico di Torino

21
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Ubicazione delle paratoie

A valle del canale collettore

delle portate di scarico fisso

All’incile
All incile del canale
adduttore al canale fugatore

Prof. Luigi Butera

Politecnico di Torino

22
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Profilo tracimante fisso

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Profilo tracimante
con paratoie

Prof. Luigi Butera

Politecnico di Torino

23
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Incile canale adduttore

Inizio canale adduttore

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Dimensionamento del
canale di gronda

Prof. Luigi Butera

Politecnico di Torino

24
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Andamento
H debolmente
irregolare
g

Pelo libero nelle sezioni trasversali

del canale di gronda
Prof. Luigi Butera
Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Il pelo libero viene assunto parallelo

al fondo sezione per sezione
Prof. Luigi Butera
Politecnico di Torino

25
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Pelo libero da monte verso

valle nel canale di gronda
Livello nel serbatoio

Ciglio sfiorante Pelo libero

Prof. Luigi Butera
Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Inizio canale a Q=cost

Q1 Q2 Qtot

ym
y

Q linearmente crescente
Prof. Luigi Butera
Politecnico di Torino

26
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Ipotesi semplificative

Sezione rettangolare
del canale di gronda

Moto p
permanente
(piena costante)

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Ipotesi semplificative

Azioni tangenziali lungo

il moto compensate dalla
componente peso del
liquido lungo il moto

Prof. Luigi Butera

Politecnico di Torino

27
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Si applica l’equazione globale

in condizioni dinamiche

P + FC + T + I + M1 − M2 = 0

Tra due
d sezioni
i i e la
l sii proietta
i
nella direzione del moto

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

1 2

M1 M2
F1 P F2

F1 + M1 − F2 − M2 = 0

Prof. Luigi Butera

Politecnico di Torino

28
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Da cui

F1 + M1 = F2 + M2

In ogni sezione la spinta totale

sii mantiene
ti costante
t t

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Nota

Nel risalto idraulico la

portata che attraversa le
due sezioni interessate
al risalto è la stessa

Prof. Luigi Butera

Politecnico di Torino

29
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Nota

Qui la portata cresce con

legge nota e assegnata
procedendo da monte
verso valle

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Esempio
1 2

ym
yc

Q2tot
yc = 3
g ⋅ L2
Prof. Luigi Butera
Politecnico di Torino

30
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Sezione 1: inizio canale di gronda

Sezione 2: termine canale di gronda

Nella sezione 1 è M1=0 perché

in essa inizia la portata nel
canale di gronda

F1 = F2 + M2

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Si ricava

1
⋅ γ ⋅ y2m ⋅ L =
2
1
= ⋅ γ ⋅ y2c ⋅ L + ρ ⋅ y c ⋅ L ⋅ g ⋅ y c ⋅ g ⋅ y c
2
L

Prof. Luigi Butera

Politecnico di Torino

31
 Costruzioni idrauliche
Opere idrauliche delle dighe I

Si ricava

1
⋅ γ ⋅ y2m ⋅ L =
2
1
= ⋅ γ ⋅ y2c ⋅ L + ρ ⋅ y c ⋅ L ⋅ g ⋅ y c ⋅ g ⋅ y c
2

Qtot uc

Prof. Luigi Butera

Politecnico di Torino

Costruzioni idrauliche
Opere idrauliche delle dighe I

Si ricava

1
⋅ γ ⋅ y2m ⋅ L =
2
1
= ⋅ γ ⋅ y2c ⋅ L + ρ ⋅ y c ⋅ L ⋅ g ⋅ y c ⋅ g ⋅ y c
2

Da cui ym = 3 ⋅ y c

Prof. Luigi Butera

Politecnico di Torino

32
 Costruzioni idrauliche
Opere idrauliche delle dighe I

COSTRUZIONI
IDRAULICHE

Prof. Luigi Butera

Politecnico di Torino

33
