Guida utente LGMV

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

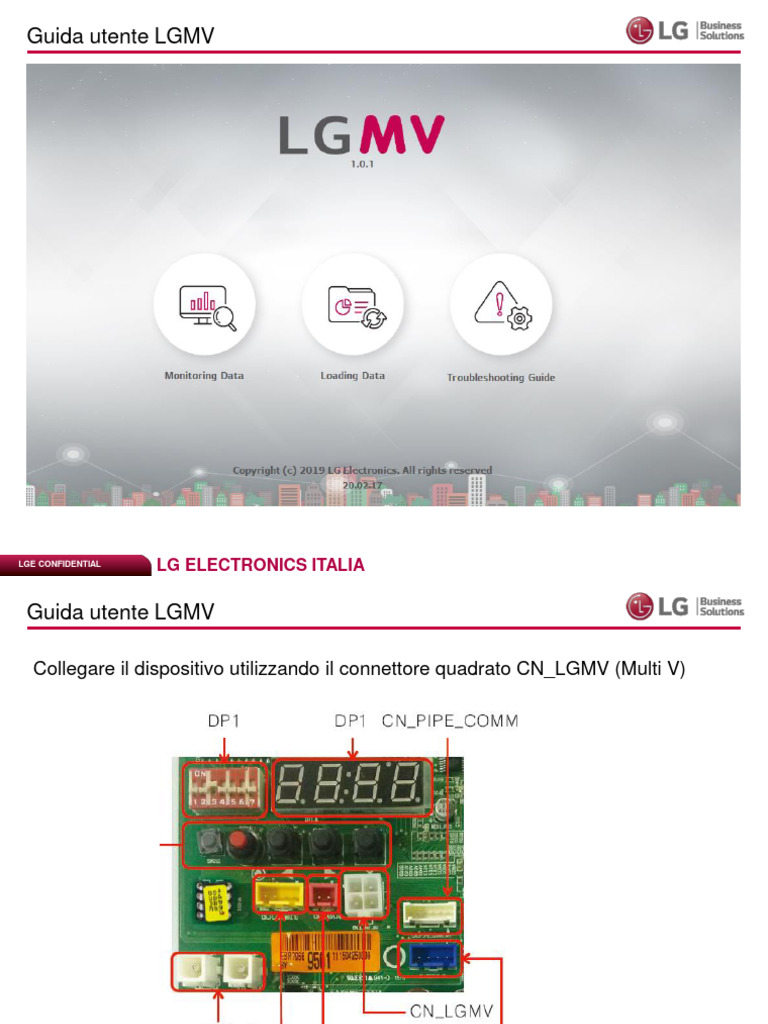

Collegare il dispositivo utilizzando il connettore quadrato CN_LGMV (Multi V)

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Collegare il dispositivo utilizzando il connettore CN_LGMV (Therma V Monoblocco

5/7/9 kW)

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Collegare il dispositivo utilizzando il connettore CN_LGMV (Therma V Monoblocco

5/7/9 kW)

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Collegare il dispositivo utilizzando il connettore CN_LGMV (Therma V Monoblocco

12/14/16 kW)

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Collegare il dispositivo utilizzando il connettore CN_LGMV (Therma V Split R32

5/7/9 kW)

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Collegare il dispositivo utilizzando il connettore CN_LGMV (Therma V Hydrosplit

R32 12/14/16 kW)

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Collegare il dispositivo utilizzando il connettore CN_LGMV (Therma V Split R410

12/14/16 kW)

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

1. Menu Opzioni (Data Management, Additional Function, Settings)

2. Versione del programma
3. Menu Start: Monitoraggio; Caricamento registrazione; Troubleshooting

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Collegamento con porta seriale (solo PC Windows)

Scegliere porta
COM

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Collegamento con porta seriale (solo PC Windows)

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Collegamento con modulo LGMV mobile (PC Windows, tablet, smartphone)

Prima di eseguire il collegamento, abilitare la funzionalità Wi-Fi e collegarsi alla rete

creata dal dispositivo LGMV (es. LGE_MV-xx-xx-xx)

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Selezione Modello:

1. Modello unità esterna

2. Numero unità esterne, unità interne e

HR Box

3. Tipo gas refrigerante

4. Dati installazione

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV
Schermata principale di monitoraggio:

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Schermata principale di monitoraggio:

1. Modello unità esterna e informazioni generali

2. Versione prodotto (inclusa versione software)

3. Dati installazione

4. Informazioni ciclo ODU

5. Mini grafico

6. Informazioni ciclo IDU

7. Informazioni unità speciali (ECO V DX, Hydrokit) e HR Box

8. Menu selezione: Monitoraggio; Grafico dettagliato (solo PC); Ciclo (solo PC);
Controllo IDU

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Schermata controllo IDU

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Schermata controllo IDU:

1. Selezione unità da controllare

2. Informazioni IDU: modalità operativa, set point, temperatura ambiente,

velocità ventilatore

3. Selezione modalità operativa

4. Selezione set point

5. Selezione velocità ventilatore

6. Selezione ON-OFF

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Schermata HR Box
1

1. Indirizzo HR Box

2. Modalità selezionata su singola porta

(COOL: raffrescamento, HEAT:
2
riscaldamento)

3. Apertura valvoa EEV sottoraffreddamento

3
Segue

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

4
Schermata HR Box
5

6 4. Temperatura liquido

7 5. Ingresso sottoraffreddamento
8
6. Uscita sottoraffreddamento

9 7. Numero IDU collegate

8. Impostazione numero porte HR

9. Indirizzi associati ad ogni porta

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

2
Schermata ECO V DX
3
1. Indirizzo unità

2. Temperatura aria ripresa esterna

3. Temperatura aria ripresa interna

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

2 Hydrokit Media Temperatura

3 1. Indirizzo Hydrokit

2. Set point acqua (termico)

4
3. Set point ACS
5

4. Tempratura attuale ACS

5. Temperatura acqua ingresso (inlet) e

uscita (outlet)

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Hydrokit Alta Temperatura

2

3
1. Indirizzo Hydrokit

2. Set point acqua (termico)

4
3. Set point ACS
5

4. Tempratura attuale ACS

5. Temperatura acqua ingresso (inlet) e

uscita (outlet)

6 6. Valori di alta pressione (High press), bassa

pression (Low press) e scarico
compressore (dis. temp) del ciclo a R134a

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Schermata ciclo (solo PC)

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Schermata ciclo (solo PC):

1. Selezione ODU

2. Selezione gruppo IDU

3. Visualizzazione ciclo

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV
Grafico dettagliato (solo PC)

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Grafico dettagliato (solo PC):

1. È possibile configurare fino a 3 grafici

2. Selezione ODU (Master/Slave)

3. Scelta valori su asse

4. Scelta parametri da visualizzare

5. Guida rapida per comandi (Zoom in/out, spostamento, reset)

6. Reset zoom

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Salvataggio registrazione (PC Windows, tablet, smartphone)

Data Management -> Start Saving PC: Scegliere cartella dove

salvare il file
Android: Salvataggio in
LGMV -> Data
iOS: Salvataggio in App

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Funzione Black Box (PC Windows, tablet, smartphone)

Data Management -> Save black Selezionare il nome del file Salvataggio file .csv
box data

La funzione Black Box salva i dati di funzionamento degli ultimi 3 minuti

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Troubleshooting (PC Windows, tablet, smartphone)

• Selezionare la voce Troubleshooting nella schermata principale

1. Selezionare il modello di ODU

2. Lista modelli disponibili

3. Scaricare il file

4. Una volta scaricato, è possibile aprirlo

cliccando il relativo tasto

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Informazioni numero seriale ODU (PC Windows, tablet, smartphone)

• Selezionare la voce Serial Number Info dal menu Additional Function

1. Modello e seriale ODU

2. Salvataggio file in formato .csv

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Informazioni tempi di funzionamento (PC Windows, tablet, smartphone)

• Selezionare la voce Operating Time Info dal menu Additional Function

1. Selezionare ODU o IDU

2. Tabella riassuntiva

3. Cliccando il tasto Update i valori

vengono aggiornati

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

LETTURA VALORI LGMV

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV
Modalità Riscaldamento (Heating)

Valori target e lettura

pressioni/temperature

Controllo limiti

Valvole Attuatori ODU Lettura sensori/sonde

regolazione ciclo

Grafici di
tendenza

Parametri IDU

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

In modalità riscaldamento il target è calcolato sul valore di Alta Pressione basato sulla temperatura di condensazione

Controllo di capacità del compressore:

Per mantenere la capacità di riscaldamento richiesta, il compressore modula per mantenere i valori di alta pressione (e
quindi di temperatura di condensazione) vicino al valore target.

Il valore target di alta pressione (HP) può essere modificato con le funzioni su unità esterna

Controllo del grado di surriscaldamento tramite valvola EEV dell’unità esterna

Il valore di surriscaldamento (SH) è calcolato dal valore di temperatura di saturazione (T-evap) convertito dal valore
rilevato di bassa pressione (LP) e la temperatura rilevata dal sensore su aspirazione. In questo modo, la valvola EEV è
regolata in modo che il valore calcolato di SH sia vicino al valore target.
SH = Temp. Aspirazione – Temp. Evaporazione (LP)

Controllo del grado di sottoraffreddamento delle unità interne

Le valvole EEV delle unità interne controllano il valore di sottoraffreddamento (SC)

Il valore di sottoraffreddamento SC è calcolato dal valore di temperatura di saturazione (T-cond) convertito dal valore di
alta pressione (HP) e dal valore di temperatura del liquido rilevata nelle unità interne (Pipe-out).
In questo modo, le valvole EEV sono regolate in modo che il valore calcolato di SC sia vicino al valore target.

Se il valore misurato di SC > SC target, EEV dell’unità interna verrà aperta per raggiungere il target di SC
Se il valore misurato di SC < SC target, EEV dell’unità interna verrà chiusa per raggiungere il target di SC

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Target alta pressione (in riscaldamento riferimento

per compressore)

Lettura valore alta pressione

Target bassa pressione (in riscaldamento

riferimento per ventilatore ODU)

Lettura valore bassa pressione

Valore target surrisc (in riscaldamento riferimento

per EEV ODU)

Lettura valore surrisc (Temp Aspirazione – Temp

Evaporazione)

Valore target per EEV inziezione di vapore

Lettura valore (Temp Uscita Sottoraffr – Temp

Evaporazione)
Lettura valore sottoraffr (Temp Condensazione –
Temp Liquido)

Media valori Pipe In IDU

Rapporto compressione (HP/LP)

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Lettura valore sottoraffr

Apertura EEV IDU per un (Temp Condensazione
valore (Temp – Temp Pipe In)
Condensazione – Temp Pipe
In) di circa 5 ℃

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV
IDU EEV controlla il valore di
Sottoraff. SC Target (3-5°C)

EEV Superiore, EEV Inferiore

controllano il valore di Surrisc.
SH

PH Diagram

SC IDU Control DSH

Condensatore (IDU)

Liquido
EvaporatoreODU
(ODU)EEV
SH Controllo Sub Cool ODU
SH ODU Control

Liquido + Vapore Surriscald.

LGE CONFIDENTIAL LG ELECTRONICS ITALIA
 Guida utente LGMV

Trasferimento olio da accumulatore (acceso: attivo)

1

Posizione valvola 4 vie (OFF: Raffr; ON: Risc)

2

Attivazione valvola percorso attivo

3
Attivazione valvola bilanciamento olio tra compressori (accesa
4 quando livello olio di almeno un compressore è basso)

5 Ingresso ricevitore (necessario stoccare refrigerante)

6 Uscita ricevitore (necessario immettere refrigerante nel circuito)

7
Apertura valvola in uscita da ciruito del sottoraffr verso accumulatore

8 Sensori olio compressore (acceso: livello olio ok; spento: livello olio
basso)

9 Attivazione valvole per sbrinamento separato (parte alta/bassa

scambiatore ODU)

10 Attivazione pre riscaldo compressori

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Target e lettura (Trace) frequenza compressore 1 (in risc:

11 funzione del valore di alta pressione)

12 Target e lettura (Trace) frequenza compressore 2 (in risc:

funzione del valore di alta pressione)

13 Target e lettura (Trace) RPM ventilatore 1 (in risc: funzione

del valore di bassa pressione)

Target e lettura (Trace) RPM ventilatore 2 (in risc: funzione

14 del valore di bassa pressione)

Apertura valvole EEV ODU (in risc: in funzione del valore di

15
surrisc scamabiatore ODU)

16 Apertura valvola subcooling (in risc: in funzione del valore

sottoraffr target)

17 Apertura valvole iniezione di vapore; anche se EEV sono

utilizzate on/off. Max apertura: 1950 impulsi.

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV
Modalità Riscaldamento (Heating)
13 14

3
2

6
11 12

8 8
4
15
17 17
1
5
7

16

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Valore eccessivo di corrente in uscita da scheda inverter

Valore eccessivo di corrente in ingresso su scheda inverter

Valore elevato di temperatura del dissipatore

Non utilizzato su Multi V

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Riferimento
Carica scarsa Carica eccessiva
(Riscaldamento)
Valvole in chiusura per regolare il target di Viene mantenuta apertura delle valvole EEV
Valvole EEV unità sottoraffreddamento SC. per regolare il valore di sottoraffreddamento SC
interne - Apertura meno di 200pls al valore target
- Apertura quasi totale(1350pls)
SC delle unità interne Meno di 3℃ Più di 7℃
(Pipe out Temp-Temp
di condensazione )
Valori di pressione bassi Valori di pressione generalmente alti
Bassa pressione LP - Il compressore non può incrementare la (a volte risulta difficile giudicare)
frequenza a causa della protezione di bassa
pressione LP

Valorie target di alta pressione non raggiunto a Target di alta pressione HP raggiunto facilmente
Alta pressione HP causa della protezione su bassa pressione. nonostante la frequenza bassa dei compressori.
Se il target di HP non è raggiunto quando tutti i
compressori sono a pieno carico, potrebbero
esserci anche problemi di scarsa resa.
Temperatura elevata di mandata del Normalmente in questo caso la temperatura di
Temperatura di compressore. mandata risulta bassa.
mandata (a volte risulta difficile giudicare)
comopressore

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV
Modalità Raffreddamento (Cooling)

Valori target e lettura

pressioni/temperature

Controllo limiti

Valvole Attuatori ODU Lettura sensori/sonde

regolazione ciclo

Grafici di
tendenza

Parametri IDU

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV
In modalità raffrescamento il target è calcolato sul valore di Bassa Pressione basato sulla temperatura di
evaporazione.
Controllo di capacità del compressore:
Per mantenere la capacità di raffrescamento richiesta, il compressore modula per mantenere i valori di bassa
pressione (e quindi di temperatura di evaporazione) vicino al valore target.

Il target di Bassa Pressione (LP) può essere modificato con le funzioni su unità esterna

Controllo del surriscaldamento tramite EEV delle unità interne:

Il valore di surriscaldmaento (SH) è calcolato dalla temperatura rilevata dal sensore sulla tubazione di uscita
dall’unità interna (Pipe-out Vapore) e dalla temperature misurata dal sensore del tubo del liquido in ingresso
(Pipe-in Liquid).

Il valore di apertura della valvola è controllato tramite l’effettivo grado di surriscaldamento.

Se il valore misurato di SH > SH target, EEV verrà aperta per raggiungere il target di SH
Se il valore misurato di SH < SH target, EEV verrà chiusa per raggiungere il target di SH

EEV Superiore/Inferiore unità esterna

La valvola EEV inferiore (SUB EEV) è completamente aperta mentre quella superiore (MAIN EEV) è chiusa.
In caso di funzionamento a bassa temperatura esterna in raffrescamento, la valvola EEV superiore e la valvola di
percorso attivo sono aperte

Valvola EEV di sottoraffreddamento

Controlla il grado di sottoraffreddamento verso le unità interne
LGE CONFIDENTIAL LG ELECTRONICS ITALIA
 Guida utente LGMV

Target alta pressione (in raffr

riferimento per ventilatore ODU)

Lettura valore alta pressione

Target bassa pressione (in raffr

riferimento per compressore)

Lettura valore bassa pressione

Lettura valore surrisc (in raffr: solo

lettura)

Valore target per EEV sottoraffr

Lettura valore (Temp Uscita

Sottoraffr – Temp Evaporazione)

Lettura valore sottoraffr (Temp

Condensazione – Temp Liquido)

Media valori Pipe In IDU

Rapporto compressione (HP/LP)

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Lettura valore surrisc

Apertura EEV IDU per un (Temp Pipe Out – Temp
valore (Temp Pipe Out - Pipe In)
Temp Pipe In) di circa 2 ℃

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV
Le valvole EEV delle unità
interne controllano il grado di
surriscaldamento (circa 1-3°C)

-EEV superiore chiusa

-EEV inferiore 100% aperta

SC EEV controlla il
sottoraffr

PH Diagram

SC ODU Control DSH

Condensatore (ODU)

Liquido
EvaporatoreODU
(IDU) EEV
SH
SH IDU Control

Liquido + Vapore Vapore surrsc

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Trasferimento olio da accumulatore (acceso: attivo)

1

Posizione valvola 4 vie (OFF: Raffr; ON: Risc)

2

Attivazione valvola percorso attivo (in raffr: sempre aperta)

3
Attivazione valvola bilanciamento olio tra compressori (accesa
4 quando livello olio di almeno un compressore è basso)

5 Ingresso ricevitore (necessario stoccare refrigerante)

6 Uscita ricevitore (necessario immettere refrigerante nel circuito)

7 Apertura valvola in uscita da ciruito del sottoraffr verso accumulatore

8
Sensori olio compressore (acceso: livello olio ok; spento: livello olio
basso)

10 Attivazione pre riscaldo compressori

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

11
Target e lettura (Trace) frequenza compressore 1 (in
raffr: funzione del valore di bassa pressione)

12
Target e lettura (Trace) frequenza compressore 2 (in
raffr: funzione del valore di bassa pressione)

13
Target e lettura (Trace) RPM ventilatore 1 (in raffr:
funzione del valore di alta pressione)

14
Target e lettura (Trace) RPM ventilatore 2 (in raffr:
funzione del valore di alta pressione)

15 Apertura valvole EEV ODU (in raffr: Main chiusa, Sub

aperta completamente)

16 Apertura valvola subcooling

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV
Modalità Raffreddamento (Cooling)
13 14

3 2

6
11 12

8 8
15 4

1
5 7

16

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV

Valore eccessivo di corrente in uscita da scheda inverter

Valore eccessivo di corrente in ingresso su scheda inverter

Valore elevato di temperatura del dissipatore

Non utilizzato su Multi V

LGE CONFIDENTIAL LG ELECTRONICS ITALIA

 Guida utente LGMV
Riferimento
Carica scarsa Carica eccessiva
(Raffresc)
Apertura elevata delle EEV per raggiungere il Valvola EEV in chiusura per raggiungere il target
EEV unità interne target di surriscaldamento SH di SH
- EEV aperta più di 400pls -Apertura EEV intorno a 120 pls
- Elevata rumorosità a causa dell’evaporazione -Pericolo di ritorno di liquido al compressore
del refrigerante nelle valvole EEV
SH delle unità interne Più di 5 ℃ Meno di 0 ℃
(Pipe-out Temp
- Pipe-in Temp)
Target di bassa pressione raggiunto facilmente Target di bassa pressione non raggiunto
Bassa Pressione (LP) con bassa frequenza del compressore. nonostante la frequenza alta del compressore

Bassi valori di alta pressione Elevati valori di alta pressione

Alta Pressione (HP) Alta pressione incrementata facilmente con bassi
valori di rotazione del compressore.
Possibili limitazione della frequenza per
diminuire HP
Sottoraffreddamento SC minore di 5℃ con una unità interna in SC maggiore di 25℃ con una unità interna in
unità esterna SC ODU funzione funzione
SC minore di 10℃ con tutte unità interne in SC maggiore di 20℃ con tutte unità interne in
funzione funzione
Temperatura di mandata elevata a causa dello Temperatura di scarico bassa poichè il
Temperatura di scarso raffreddamento del gas compressore rimane in modalità protetta per il
mandata compressore controllo di alta pressione
LGE CONFIDENTIAL LG ELECTRONICS ITALIA
