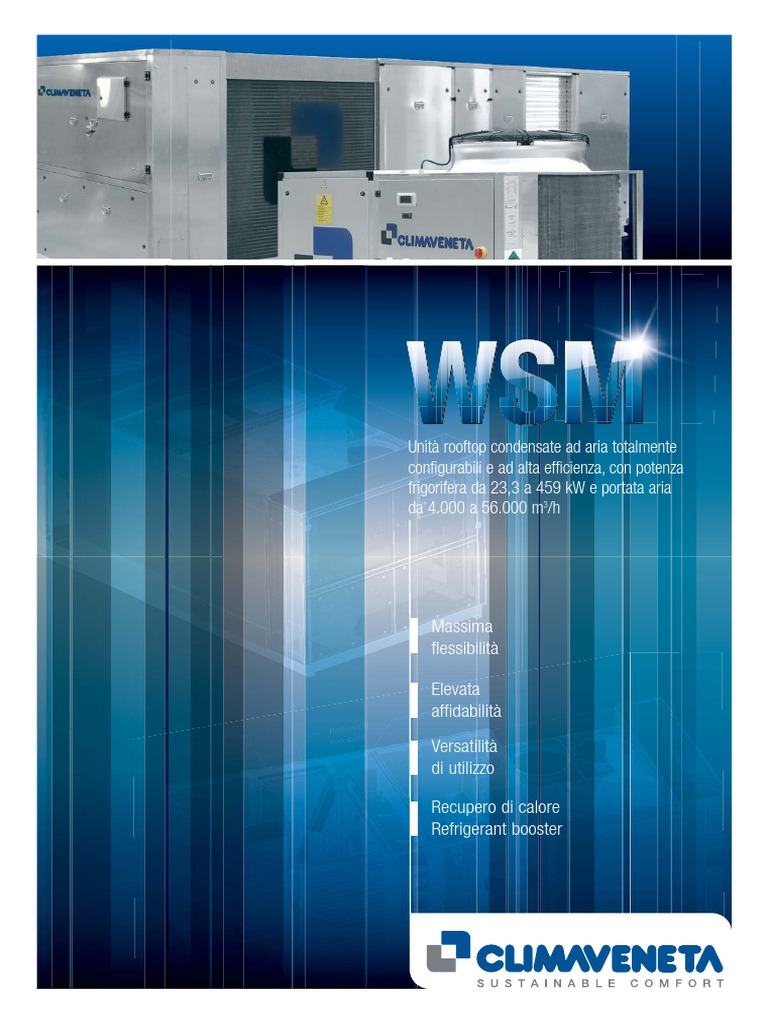

Climaveneta - WSM

Unit rooftop condensate ad aria totalmente
configurabili e ad alta efficienza, con potenza

frigorifera da 23,3 a 459 kW e portata aria
da 4.000 a 56.000 m3/h
Massima
flessibilit
Elevata
affidabilit
Versatilit
di utilizzo
Recupero di calore
Refrigerant booster
Ununica unit
per il condizionamento
di ambienti a piccole,
medie, grandi
dimensioni
Centri commerciali,
supermercati, cinema
sono caratterizzati da
richieste specifiche per il
trattamento e il rinnovo
dell'aria.
Essere in grado di offrire
una soluzione integrata
la prerogativa
fondamentale di questo
tipo di applicazioni.
2 l 3
WSM
Esigenze del mercato

sempre pi sfidanti
Affidabilit e continuit di
funzionamento
Centri commerciali, supermercati, outlet, cinema, poli fieristici... tutte applicazioni dove
si mira ad ottimizzare il condizionamento di un singolo ambiente, sia esso di piccole,
medie o grandi volumetrie. Lobiettivo quello di avere a disposizione una soluzione
compatta che racchiude allinterno di una sola macchina tutto ci che serve per il
condizionamento, il trattamento e il rinnovo dellaria nellambiente durante tutto larco
dellanno. Questa la prerogativa delle unit di tipo Roof Top.
Ogni impianto per diverso dagli altri e ciascuno ha le proprie necessit, quindi
importante avere la possibilit di configurare lunit, per poterla adattare in base alle
specifiche esigenze di trattamento.
Una delle caratteristiche principali delle unit di tipo Roof Top quella di essere a
diretto servizio dellimpianto e di costituire in molti casi lunica fonte di climatizzazione
per gli ambienti. Risulta quindi fondamentale garantire il funzionamento continuo ed
efficiente dellunit in ogni condizione o situazione che si venga a creare, per garantire
un ampio campo di impiego.
Lunit deve saper gestire autonomamente risorse aggiuntive per il trattamento dellaria,
deve saper sfruttare le condizioni esterne quando energeticamente favorevoli, e deve
far fronte a condizioni di funzionamento critiche che comportano una riduzione della
potenza erogata.
Ridotti consumi energetici
Lottimizzazione degli impianti non coinvolge solo laspetto dellinstallazione e della

scelta della tipologia di unit, ma anche e soprattutto quello legato ai costi di esercizio.
Lefficienza energetica ormai ricopre un ruolo fondamentale in tutti i contesti e quindi
anche per le unit Roof Top la riduzione dei consumi di energia un obiettivo da
perseguire, alla luce anche delle normative vigenti.
Lutilizzo di recuperi di calore e lottimizzazione della ventilazione della sezione
trattamento aria sono sicuramente due aspetti su cui porre la massima attenzione
progettuale per ottenere il massimo rendimento del sistema.
Installazione semplificata
Per le unit Roof Top linstallazione e il collegamento alle canalizzazioni dellaria

ricoprono un ruolo a volte considerato marginale, ma che in realt rischia di pesare
molto sui costi finali di realizzazione dellimpianto. Un'unit estremamente rigida nel
lay-out, dovuto allo sfruttamento estremo degli spazi interni, complica l'installazione dei
canali e vincola l'accesso ai componenti.
Avere a disposizione ununit flessibile, che permette di scegliere le direzioni dai flussi
daria di mandata e ripresa, consente di ottimizzare linstallazione delle canalizzazioni, di
superare i vincoli delledificio e di adattarsi ad impianti gi esistenti. Inoltre
lottimizzazione degli spazi interni permette di accedere comodamente ai componenti.
Superfici ridotte
Nelle applicazioni su piccole-medie superfici lo spazio tecnico disponibile per

linstallazione delle unit spesso ristretto e lingombro di queste ultime deve quindi
essere quanto pi possibile ridotto.
necessario per garantire anche una struttura robusta e resistente, che possa essere
movimentata con facilit e sicurezza e garantisca un ottimo isolamento termico.
Le soluzioni
Affidabilit del sistema, efficienza energetica e massima
configurabilit in fase di progettazione. Tutto questo in
ununica unit.
4 l 5
WSM
Configurabilit della macchina
Massima affidabilit del sistema
WSM la prima soluzione monoblocco pienamente configurabile secondo le specifiche

richieste dell'impianto. Tutte le unit sono infatti disponibili sia in versione reversibile
che solo freddo e possono disporre di quattro diversi tipi di camere di trattamento aria,
che spaziano dal trattamento di solo ricircolo alla miscela con aria di rinnovo ed
estrazione, fino alla soluzione con recupero del calore dellaria di espulsione.
L'unit pu essere ulteriormente personalizzata grazie ad una vasta scelta di accessori
che permettono di completare il trattamento dellaria, di gestire e implementare il
funzionamento dellunit. Le unit WSM rappresentano l'alternativa perfetta alla
soluzione UTA + gruppo idronico per ambienti di medio-grandi volumetrie, con il
vantaggio di racchiudere tutto allinterno di ununica struttura.
Tutte le unit WSM possono gestire autonomamente risorse aggiuntive per il

riscaldamento e il trattamento dellaria e, con il funzionamento in free cooling, sfruttano
le condizioni esterne favorevoli per condizionare lambiente senza lausilio dei
compressori.
A partire dai 50 kW frigoriferi inoltre, le unit sono disponibili con due circuiti frigoriferi
completamente indipendenti. Questo significa che in caso di avaria di uno dei circuiti o
durante i cicli di sbrinamento, per la versione in pompa di calore, lunit riesce
comunque a garantire parziale copertura.
Efficienza energetica
La versione HR dotata dellinnovativo sistema di recupero di calore Refrigerant

Booster che permette di recuperare in maniera puntuale e precisa tutta lenergia
contenuta nellaria di espulsione senza dissipazione con laria esterna. La semplice
aggiunta di una batteria posta sulla serranda di espulsione permette di massimizzare
leffetto utile del circuito frigorifero, mantenendo inalterati gli assorbimenti elettrici.
La sezione ventilante stata accuratamente dimensionata per garantire un ampio
campo di impiego nel rispetto delle vigenti normativi in termini di Efficienza energetica.
Inoltre i ventilatori, di tipo centrifugo, possono essere dotati di inverter per facilitare la
regolazione in fase di taratura e permettere il funzionamento a portata costante.
Elevata flessibilit e versatilit
WSM garantisce la massima libert di scelta per la direzione dei flussi daria, sia in
mandata che in ripresa, che permette di adattare le unit ad ogni contesto applicativo.
E' cos possibile superare i vincoli costruttivi dettati dalledificio offrendo una soluzione
altamente flessibile.
Inoltre le opere di installazione delle canalizzazioni vengono notevolmente semplificate
non dovendo sottostare a vincoli dettati dal rigido layout delle unit per la posizione
delle connessioni dei canali di mandata e ripresa.
Minimo ingombro
REDUCED FOOTPRINT
La soluzione packaged Mini WSM la soluzione ottimale per applicazioni in piccolemedie superfici, in quanto racchiude in ununica unit compatta tutto ci che serve per
il condizionamento dellambiente, sostituendosi alla pi ingombrante e onerosa
soluzione con unit separate per la produzione del fluido refrigerato e per il trattamento
dellaria.
Massima attenzione stata posta nella progettazione strutturale dellunit, per
permettere di offrire il minimo ingombro garantendo comunque flessibilit, robustezza e
completa funzionalit.
Scelte tecnologiche
Controllo AIR3000TE
Struttura
Il cuore di gestione e comando della unit WSM rappresentato

dallevoluto controllo AIR3000TE, appositamente sviluppato per
unit Roof Top. Al controllo preposto alla gestione del circuito
frigorifero, si affianca il controllo dedicato per la gestione della
sezione trattamento aria; in questo modo si possono offrire
numerose funzioni che permettono il funzionamento
completamente autonomo dellunit.
Le unit WSM sono realizzate con una struttura robusta e

perfettamente isolata. I profili in alluminio e la pannellatura
sandwich della zona trattamento aria garantiscono un ottimo
isolamento termico, riducendo i trafilamenti daria da e verso
lesterno e minimizzando gli sprechi energetici.
La movimentazione e la posa in opera della macchina possono
essere realizzate in maniera veloce e sicura e viene garantita
perfetta resistenza agli agenti atmosferici. Laccesso ai
componenti interni reso semplice e sicuro grazie alla
pannellatura facilmente removibile e al posizionamento delle
tubazioni frigorifere e degli organi di regolazioni in vani
dedicati, separati dalle camere di ventilazione. Gli interventi di
verifica e regolazione possono quindi essere realizzati in piena
sicurezza anche con ventilatori in funzione.
quindi possibile gestire tutte le risorse disponibili in modo da

ottimizzare il funzionamento della macchina ed estenderne il
campo operativo, controllare e regolare i parametri di
funzionamento sia del circuito frigorifero, sia del trattamento
dellaria, per garantire sicurezza di esercizio. La gestione
automatica delle serrande permette di regolare il rinnovo dellaria in
ambiente, il funzionamento in free cooling e la loro chiusura in casi
di emergenza; linterfacciabilit con i sistemi BMS resa possibile
dalla compatibilit con i principali protocolli presenti sul mercato.
Estensione di gamma e limiti di funzionamento

4.000 m3/h
56.000 m3/h
La gamma completa si articola in ben 28 taglie (dai 4.000 m3/h ai 56.000

m3/h), divise in unit Mini WSM, dedicate per il condizionamento di piccole
superfici, e WSM, per il condizionamento di superfici medio-grandi.Tutte sono
disponibili in versione reversibile o solo freddo e in quattro configurazioni che
permettono di adattare lunit alle specifiche richieste dellimpianto grazie alla
completezza della dotazione di serie e ad una vasta scelta di accessori.
6 l 7
WSM
Scelte tecniche
Utilizzo sia in mandata che in ripresa di ventilatori di tipo centrifugo a pale
avanti con prevalenze statiche utili, per lunit standard, che garantiscono un vasto
campo di impiego. Possono essere dotati di inverter (optional) per la regolazione e
gestione semplice ed autonoma della sezione ventilante direttamente da controllore.
Disponibili diverse opzioni di filtrazione (meccanica o elettronica) che permettono di
rispondere nel modo migliore ai requisiti specifici di ogni installazione: la massima
qualit dellaria pu essere ottenuta, su misura, con gradi di filtrazione G4 abbinati a
F7 (filtri meccanici a tasche) o H (filtri elettronici).
Reversibilit del circuito frigorifero e funzionamento in free cooling/free heating
consentono il funzionamento continuo dellunit allinterno degli ampi limiti di
funzionamento, ottenuti grazie ad un attento dimensionamento dei componenti e a
mirate scelte progettuali.
Frutto di unaccurata progettazione, il nuovo WSM presenta

caratteristiche tecniche e costruttive allavanguardia che rendono
questunit adatta ad applicazioni con volumi e dimensioni diverse.
Recupero di calore Refrigerant Booster
Le unit WSM/HR e WSM-T/HR sono dotate dellesclusivo sistema di recupero di calore Refrigerant Booster, che permette di
recuperare in maniera puntuale e completa il calore contenuto nellaria di espulsione. Lenergia recuperata viene trasferita al
circuito frigorifero, che aumenta leffetto utile frigorifero nella batteria di trattamento senza incrementare il lavoro del compressore.
Il recupero costituito da una batteria a pacco alettato posta in corrispondenza della serranda di espulsione. Questa viene
investita da tutto il flusso daria che si distribuisce in maniera uniforme su tutta la batteria.
Tale batteria riesce quindi a sfruttare le condizioni favorevoli dell'aria di espulsione sia in funzionamento estivo, aumentando il
sottoraffreddamento, sia in funzionamento invernale, affiancandosi alle batterie esterne e aumentando l'efficienza del circuito.
Recupero completo e preciso dellenergia

contenuta nellaria di espulsione: la distribuzione dellaria di
espulsione sulla batteria di recupero risulta essere uniforme
sulla superficie di scambio e senza dispersioni dovute a
miscelazione con laria esterna.
Misurabile: il beneficio che si ricava pu essere quantificato

e si traduce in un incremento della potenza complessiva resa
dalla macchina.
+15%
efficienza
6
5
EER
4
3
WSM HR
Unit
tradizionali
REDUCED FOOTPRINT
2
1
Condizioni di lavoro
Ambiente = 19C bu / AE = 35C / MIX = 45% AE
+ 15% efficienza: la batteria aggiuntiva di recupero

permette di massimizzare leffetto utile del circuito frigorifero,
mantenendo inalterato il lavoro del compressore.
Dimensioni ridotte: rispetto al tradizionale sistema di

recupero di calore diretto con scambiatore a flusso incrociati, le
dimensioni della macchina risultano essere inalterate rispetto alla
versione con solo ventilatore di ripresa, e il ventilatore di mandata
viene completamente sgravato delle perdite di carico aggiuntive.
Versioni
Una gamma completa suddivisa in unit Mini

WSM, dedicate alla climatizzazione di piccole
superfici e unit WSM per applicazioni medio
grandi.
Funzione MF
WSM
WSM-T
Mini WSM
Mini WSM-T
Funzione AR
Unit realizzata per il solo funzionamento in tutto ricircolo, per

applicazioni dove il rinnovo e lespulsione dellaria vengono
gestiti indipendentemente dal Roof top.
Lunit preleva laria dallambiente, la filtra e la immette
nuovamente dopo il trattamento attraverso la batteria interna.
Unit realizzata con doppia serranda modulante motorizzata per

garantire il trattamento, il rinnovo dellaria e il funzionamento free
cooling; lunit quindi pu garantire un rinnovo dellaria costante o
variabile in base alle esigenze dellinstallazione.
Laria prelevata dallambiente viene miscelata con laria esterna,
filtrata e nuovamente immessa in ambiente dopo il trattamento
attraverso la batteria interna. Durante il funzionamento in free
cooling lunit sfrutta le condizioni esterne favorevoli
minimizzando il lavoro del circuito frigorifero.
Accessori
Funzioni di gestione sezione
trattamento aria, per la
coordinazione delle serrande e
della ventilazione in specifiche
condizioni di funzionamento.
Filtrazione ad alta efficienza, a

tasche rigide F7 o elettronica,
per applicazioni dove richiesto
un maggiore controllo degli
inquinanti in ambiente.
8 l 9
WSM
Collegamenti sistemi BMS

tramite i pi diffusi protocolli di
comunicazione.
Versioni:
Unit reversibili
Unit solo freddo
Mini WSM 0081-0152

Potenza frigorifera:
da 23,3 a 58,2 kW
Portata d'aria:
da 4.000 a 8.500 m3/h
WSM 0162-1204
da 48,9 a 459 kW
Portata d'aria:
da 7.700 a 56.000 m3/h
Mini WSM-T 0081-0152

da 23,4 a 58,7 kW
Portata d'aria:
da 4.000 a 8.500 m3/h
WSM-T 0162-1204
da 49,2 a 459 kW
Portata d'aria:
da 7.700 a 56.000 m3/h
Funzione CE
Funzione HR
Unit realizzata con tre serrande modulanti motorizzate per garantire

in maniera completamente autonoma il trattamento, il rinnovo
dellaria, lestrazione dallambiente, lespulsione dellaria in eccesso e
il funzionamento free cooling.
Unit realizzata con tre serrande modulanti motorizzate e recupero di

calore Regrigerant Booster, per garantire in maniera completamente
autonoma il trattamento, il rinnovo dellaria, lestrazione dallambiente,
lespulsione dellaria in eccesso, il completo recupero dellenergia in essa
contenuta e il funzionamento free cooling. Lunit dotata di ventilatore
aggiuntivo che si fa carico dellestrazione dellaria ambiente e
dellespulsione dellaria in eccesso, il cui contenuto energetico viene
completamente recuperato e trasferito al circuito frigorifero. Laria
prelevata dallambiente viene miscelata con laria esterna, filtrata e
nuovamente immessa in ambiente dopo il trattamento attraverso la
batteria interna, il cui effetto utile massimizzato dal Refrigerant Booster .
Durante il funzionamento in free cooling lunit sfrutta le condizioni
esterne favorevoli minimizzando il lavoro del circuito frigorifero.
Lunit dotata di ventilatore aggiuntivo che si fa carico

dellestrazione dellaria ambiente e dellespulsione dellaria in
eccesso. Laria prelevata dallambiente viene miscelata con laria
esterna, filtrata e nuovamente immessa in ambiente dopo il
trattamento attraverso la batteria interna. Durante il funzionamento in
free cooling lunit sfrutta le condizioni esterne favorevoli
minimizzando il lavoro del circuito frigorifero.
Controllo qualit aria in ambiente con

sonda CO2 per la gestione ottimizzata
dellapertura della serranda aria
esterna.
Ventilatori gestiti tramite inverter che

garantiscono una taratura semplice e
veloce in fase di avviamento dell'unit,
la riduzione delle correnti di spunto dei
motori e la possibilit di regolare la
ventilazione a portata costante.
Modulo termico a gas modulante e a

condensazione che permette di
ottenere elevate potenzialit termiche,
elevati valori di rendimento e emissioni
quasi nulle di inquinanti.
Batterie di riscaldamento ausiliario, ad

acqua, elettriche o a gas caldo, da
utilizzare come integrazione o
sostituzione del circuito frigorifero.
Mini WSM
Condizionatore autonomo monoblocco reversibile e solo freddo di tipo Roof Top condensato ad aria con compressore scroll,
gas refrigerante R410A e ventilatori centrifughi; potenza frigorifera da 23,3 a 58,7 kW a portata aria da 4.000 a 8.500 m3/h
Funzione AR
WSM/AR
Refrigerazione
Potenza frigorifera totale
Potenza sensibile totale
Potenza assorbita compressori
Riscaldamento
Potenza termica totale
WSM-T/AR
Refrigerazione
Ventilatori di mandata
Portata aria mandata
Prevalenza statica utile
Potenza assorbita totale
Compressori
N. compressori / N. circuiti
Livelli sonori
Potenza sonora
Pesi e dimensioni
Lunghezza
Larghezza
Altezza
Peso in funzionamento
0081
0082
0091
0092
0101
0102
0121
0122
0131
0132
0151
0152
(1)
(1)
(1)
kW
kW
kW
24,6
18,6
6,01
23,3
18,1
5,28
28,8
22,3
7,36
28,5
22,2
7,00
32,6
25,6
8,40
32,7
25,6
8,23
37,1
28,4
10,0
37,1
28,4
10,0
40,8
32,4
10,8
42,0
33,0
12,3
47,3
37,6
12,5
47,2
37,6
12,6
(2)
(2)
kW
kW
24,9
5,70
23,2
5,02
28,9
6,64
28,7
6,49
31,8
7,14
32,0
7,38
35,7
8,23
36,0
8,38
38,4
8,19
40,0
9,16
46,0
10,3
46,1
10,2
(1)
(1)
(1)
kW
kW
kW
24,8
18,7
5,91
23,4
18,1
5,19
29,0
22,4
7,24
28,7
22,3
6,85
32,6
25,6
8,40
32,9
25,8
8,06
37,5
28,5
9,79
37,6
28,5
10,0
41,3
32,6
10,5
42,5
33,2
12,0
47,7
37,8
12,3
47,6
37,8
12,4
(3)
m3/h
Pa
kW
4000
350
0,96
4000
350
0,96
5000
350
1,35
5000
350
1,35
5700
350
1,64
5700
350
1,64
6000
350
1,77
6000
350
1,77
7250
350
1,77
7250
350
1,77
8500
350
2,40
8500
350
2,40
1/1
2/1
1/1
2/1
1/1
2/1
1/1
2/1
1/1
2/1
1/1
2/1
(4)
dB(A)
79
79
80
80
82
82
83
83
82
82
85
85
(5)
mm
mm
mm
kg
2055
1300
1640
526
2055
1300
1640
526
2055
1300
1640
538
2055
1300
1640
538
2055
1300
1640
570
2055
1300
1640
570
2055
1300
1640
600
2055
1300
1640
600
2055
1300
1640
632
2055
1300
1640
632
2055
1300
1640
669
2055
1300
1640
669
1 Refrigerazione: Esterno 35C 50% U.R. / Interno 27C 47% U.R. / Miscela 0%.
2 Riscaldamento: Esterno 7C 87% U.R. / Interno 20C 50% U.R. / Miscela 0%.
3 Prevalenza statica disponibile per configurazione standard (perdite di carico derivanti da
eventuali accessori disponibili non incluse).
Funzione MF
WSM/MF
Refrigerazione
Riscaldamento
WSM-T/MF
Refrigerazione
Compressori
Livelli sonori
Potenza sonora
Pesi e dimensioni
Lunghezza
Larghezza
Altezza
0081
0082
0091
0092
0101
0102
0121
0122
0131
0132
0151
0152
(1)
(1)
(1)
kW
kW
kW
26,3
18,7
6,09
24,8
18,2
5,32
30,6
22,4
7,48
30,3
22,3
7,05
34,7
25,7
8,54
34,8
25,8
8,26
39,5
28,4
10,2
39,5
28,4
10,2
43,2
32,5
11,0
44,6
33,1
12,6
50,2
37,8
12,7
50,0
37,7
12,9
(2)
(2)
kW
kW
25,3
5,29
23,5
4,57
29,2
6,17
29,0
5,89
32,2
6,61
32,3
6,77
36,1
7,62
36,4
7,66
38,7
7,52
40,3
8,33
46,6
9,53
46,7
9,38
(1)
(1)
(1)
kW
kW
kW
26,5
18,8
5,99
25,0
18,2
5,23
30,8
22,5
7,36
30,5
22,4
6,90
34,7
25,7
8,54
35,1
25,9
8,08
40,0
28,6
10,0
40,0
28,6
10,2
43,8
32,7
10,7
45,2
33,3
12,2
50,7
38,0
12,5
50,4
37,9
12,7
(3)
m3/h
Pa
kW
4000
350
0,96
4000
350
0,96
5000
350
1,35
5000
350
1,35
5700
350
1,64
5700
350
1,64
6000
350
1,77
6000
350
1,77
7250
350
1,77
7250
350
1,77
8500
350
2,40
8500
350
2,40
1/1
2/1
1/1
2/1
1/1
2/1
1/1
2/1
1/1
2/1
1/1
2/1
(4)
dB(A)
82
82
84
84
86
86
87
87
85
85
88
88
(5)
mm
mm
mm
kg
2700
1300
1640
579
2700
1300
1640
579
2700
1300
1640
589
2700
1300
1640
589
2700
1300
1640
621
2700
1300
1640
621
2700
1300
1640
649
2700
1300
1640
649
2700
1300
1640
679
2700
1300
1640
679
2700
1300
1640
714
2700
1300
1640
714
10 l 11
WSM
4 Potenza sonora sulla base di misure effettuate in accordo alla normativa ISO 3744.
5 Unit in configurazione ed esecuzione standard, priva di accessori opzionali.
Funzione CE
WSM/CE
Refrigerazione
Riscaldamento
WSM-T/CE
Refrigerazione
Ventilatori di ripresa/espulsione
Compressori
Livelli sonori
Potenza sonora
Pesi e dimensioni
Lunghezza
Larghezza
Altezza
0081
0082
0091
0092
0101
0102
0121
0122
0131
0132
0151
0152
(1)
(1)
(1)
kW
kW
kW
26,3
18,7
6,09
24,8
18,2
5,32
30,6
22,4
7,48
30,3
22,3
7,05
34,7
25,7
8,54
34,8
25,8
8,26
39,5
28,4
10,2
39,5
28,4
10,2
43,2
32,5
11,0
44,6
33,1
12,6
50,2
37,8
12,7
50,0
37,7
12,9
(2)
(2)
kW
kW
25,3
5,29
23,5
4,57
29,2
6,17
29,0
5,89
32,2
6,61
32,3
6,77
36,1
7,62
36,4
7,66
38,7
7,52
40,3
8,33
46,6
9,53
46,7
9,38
(1)
(1)
(1)
kW
kW
kW
26,5
18,8
5,99
25,0
18,2
5,23
30,8
22,5
7,36
30,5
22,4
6,90
34,7
25,7
8,54
35,1
25,9
8,08
40,0
28,6
10,0
40,0
28,6
10,2
43,8
32,7
10,7
45,2
33,3
12,2
50,7
38,0
12,5
50,4
37,9
12,7
(3)
m3/h
Pa
kW
4000
350
0,96
4000
350
0,96
5000
350
1,35
5000
350
1,35
5700
350
1,64
5700
350
1,64
6000
350
1,77
6000
350
1,77
7250
350
1,77
7250
350
1,77
8500
350
2,40
8500
350
2,40
(3)
m3/h
Pa
kW
4000
250
0,77
4000
250
0,77
5000
250
1,15
5000
250
1,15
5700
250
1,50
5700
250
1,50
6000
250
1,69
6000
250
1,69
7250
250
1,92
7250
250
1,92
8500
250
2,76
8500
250
2,76
1/1
2/1
1/1
2/1
1/1
2/1
1/1
2/1
1/1
2/1
1/1
2/1
(4)
dB(A)
84
84
87
87
89
89
90
90
88
88
91
91
(5)
mm
mm
mm
kg
2700
1300
2050
637
2700
1300
2050
637
2700
1300
2050
649
2700
1300
2050
649
2700
1300
2050
684
2700
1300
2050
684
2700
1300
2050
712
2700
1300
2050
712
2700
1300
2050
744
2700
1300
2050
744
2700
1300
2050
796
2700
1300
2050
796
Funzione HR
WSM/HR
Refrigerazione
Potenza frigorifera recupero
Riscaldamento
Potenza termica recupero
WSM-T/HR
Refrigerazione
Compressori
Livelli sonori
Potenza sonora
Pesi e dimensioni
Lunghezza
Larghezza
Altezza
0081
0082
0091
0092
0101
0102
0121
0122
0131
0132
0151
0152
(1)
(1)
(1)
(1)
kW
kW
kW
kW
30,5
20,1
3,10
6,15
28,8
19,5
2,92
5,36
35,4
24,1
3,60
7,57
35,0
24,0
3,56
7,09
40,2
27,6
4,08
8,64
40,3
27,7
4,10
8,29
45,8
30,5
4,65
10,3
45,8
30,5
4,65
10,3
49,9
34,9
5,07
11,1
51,7
35,5
5,25
12,8
58,2
40,7
5,91
12,9
57,8
40,5
5,87
13,1
(2)
(2)
(2)
kW
kW
kW
28,1
2,65
5,25
26,2
2,47
4,48
32,4
3,05
6,13
32,2
3,04
5,76
35,9
3,38
6,55
35,9
3,38
6,66
40,2
3,78
7,56
40,5
3,81
7,54
43,0
4,05
7,42
44,7
4,21
8,16
51,9
4,89
9,43
51,9
4,89
9,28
(1)
(1)
(1)
(1)
kW
kW
kW
kW
30,8
20,1
3,12
6,04
29,0
19,6
2,94
5,25
35,8
24,2
3,63
7,44
35,4
24,1
3,59
6,93
40,2
27,6
4,08
8,64
40,7
27,8
4,14
8,10
46,3
30,6
4,70
10,1
46,3
30,6
4,70
10,3
50,6
35,1
5,14
10,8
52,4
35,7
5,32
12,4
58,7
40,8
5,97
12,6
58,3
40,7
5,92
12,8
(3)
m3/h
Pa
kW
4000
350
0,96
4000
350
0,96
5000
350
1,35
5000
350
1,35
5700
350
1,64
5700
350
1,64
6000
350
1,77
6000
350
1,77
7250
350
1,77
7250
350
1,77
8500
350
2,40
8500
350
2,40
(3)
m3/h
Pa
kW
4000
250
0,87
4000
250
0,87
5000
250
1,26
5000
250
1,26
5700
250
1,63
5700
250
1,63
6000
250
1,83
6000
250
1,83
7250
250
2,07
7250
250
2,07
8500
250
2,95
8500
250
2,95
1/1
2/1
1/1
2/1
1/1
2/1
1/1
2/1
1/1
2/1
1/1
2/1
(4)
dB(A)
84
84
87
87
89
89
90
90
88
88
91
91
(5)
mm
mm
mm
kg
2700
1300
2050
637
2700
1300
2050
637
2700
1300
2050
649
2700
1300
2050
649
2700
1300
2050
684
2700
1300
2050
684
2700
1300
2050
712
2700
1300
2050
712
2700
1300
2050
744
2700
1300
2050
744
2700
1300
2050
796
2700
1300
2050
796
WSM Unit a 2 compressori

gas refrigerante R410A e ventilatori centrifughi; potenza frigorifera da 48,9 a 159 kW a portata aria da 7.700 a 21.100 m3/h
Funzione AR
WSM/AR
Refrigerazione
Riscaldamento
WSM-T/AR
Refrigerazione
Compressori
Livelli sonori
Potenza sonora
Pesi e dimensioni
Lunghezza
Larghezza
Altezza
0162
0182
0202
0262
0302
0352
0402
(1)
(1)
(1)
kW
kW
kW
48,9
37,1
12,7
56,6
43,9
15,6
62,8
48,8
17,2
82,6
63,9
20,5
91,9
71,8
25,7
107
84,4
30,6
126
98,3
34,1
(2)
(2)
kW
kW
49,0
11,2
56,7
13,1
64,2
14,8
81,4
17,1
91,6
21,1
109
25,0
123
28,3
(1)
(1)
(1)
kW
kW
kW
49,2
37,2
12,5
57,1
44,1
15,4
63,2
48,9
17,0
81,0
63,2
21,4
92,6
72,1
25,2
108
84,6
30,2
127
98,9
33,3
(3)
m3/h
Pa
kW
7700
350
1,70
9400
350
2,30
10500
350
2,76
13500
350
3,21
15400
350
4,00
18200
350
4,47
21100
350
5,46
2/2
2/2
2/2
2/2
2/2
2/2
2/2
(4)
dB(A)
82
84
85
84
86
86
89
(5)
mm
mm
mm
kg
3065
1700
1660
755
3065
1700
1660
892
3065
1700
1660
941
3565
2250
1840
1279
3565
2250
1840
1380
3565
2250
1840
1492
4265
2250
2380
1689
Funzione MF
WSM/MF
Refrigerazione
Riscaldamento
WSM-T/MF
Refrigerazione
Compressori
Livelli sonori
Potenza sonora
Pesi e dimensioni
Lunghezza
Larghezza
Altezza
0162
0182
0202
0262
0302
0352
0402
(1)
(1)
(1)
kW
kW
kW
52,1
37,1
12,9
60,2
44,0
15,9
66,8
48,9
17,5
87,8
64,0
20,9
97,7
72,0
26,1
114
84,6
31,1
134
98,6
34,7
(2)
(2)
kW
kW
49,6
10,4
57,1
12,1
65,0
13,7
82,3
15,7
92,7
19,5
110
23,0
124
25,9
(1)
(1)
(1)
kW
kW
kW
52,5
37,3
12,7
60,7
44,2
15,7
67,2
49,1
17,3
85,9
63,3
21,8
98,6
72,4
25,6
115
84,9
30,7
135
99,2
33,8
(3)
m3/h
Pa
kW
7700
350
1,70
9400
350
2,30
10500
350
2,76
13500
350
3,21
15400
350
4,00
18200
350
4,47
21100
350
5,46
2/2
2/2
2/2
2/2
2/2
2/2
2/2
N
(4)
dB(A)
(5)
mm
mm
mm
kg
85
87
89
87
88
88
90
4400
1700
1660
1079
4400
1700
1660
1218
4400
1700
1660
1268
4900
2250
1840
1733
4900
2250
1840
1839
4900
2250
1840
1942
5600
2250
2380
2268
12 l 13
WSM
Funzione CE
WSM/CE
Refrigerazione
Riscaldamento
WSM-T/CE
Refrigerazione
Compressori
Livelli sonori
Potenza sonora
Pesi e dimensioni
Lunghezza
Larghezza
Altezza
0162
0182
0202
0262
0302
0352
0402
(1)
(1)
(1)
kW
kW
kW
52,1
37,1
12,9
60,2
44,0
15,9
66,8
48,9
17,5
87,8
64,0
20,9
97,7
72,0
26,1
114
84,6
31,1
134
98,6
34,7
(2)
(2)
kW
kW
49,6
10,4
57,1
12,1
65,0
13,7
82,3
15,7
92,7
19,5
110
23,0
124
25,9
(1)
(1)
(1)
kW
kW
kW
52,5
37,3
12,7
60,7
44,2
15,7
67,2
49,1
17,3
85,9
63,3
21,8
98,6
72,4
25,6
115
84,9
30,7
135
99,2
33,8
(3)
m3/h
Pa
kW
7700
350
1,70
9400
350
2,30
10500
350
2,76
13500
350
3,21
15400
350
4,00
18200
350
4,47
21100
350
5,46
(3)
m3/h
Pa
kW
7700
250
1,34
9400
250
1,93
10500
250
2,40
13500
250
2,39
15400
250
3,03
18200
250
4,19
21100
250
3,84
2/2
2/2
2/2
2/2
2/2
2/2
2/2
(4)
dB(A)
87
89
91
88
90
91
91
(5)
mm
mm
mm
kg
5300
1700
1660
1339
5300
1700
1660
1487
5300
1700
1660
1551
5800
2250
1840
2128
5800
2250
1840
2234
5800
2250
1840
2357
6500
2250
2380
2772
Funzione HR
WSM/HR
Refrigerazione
Riscaldamento
WSM-T/HR
Refrigerazione
Compressori
Livelli sonori
Potenza sonora
Pesi e dimensioni
Lunghezza
Larghezza
Altezza
0162
0182
0202
0262
0302
0352
0402
(1)
(1)
(1)
(1)
kW
kW
kW
kW
60,4
39,8
6,13
13,0
69,7
47,1
7,07
16,1
77,3
52,4
7,85
17,7
103
68,5
10,3
21,1
115
77,3
11,5
26,4
135
90,8
13,4
31,5
157
106
15,7
35,1
(2)
(2)
(2)
kW
kW
kW
55,3
5,20
10,3
63,4
5,97
12,1
72,3
6,81
13,5
91,4
8,61
15,5
103
9,72
19,3
123
11,6
22,7
138
13,0
25,5
(1)
(1)
(1)
(1)
kW
kW
kW
kW
60,8
40,0
6,2
12,8
70,3
47,3
7,1
15,9
77,8
52,6
7,9
17,5
101
67,8
10,1
22,1
116
77,7
11,6
25,9
135
91,0
13,5
31,1
159
106
15,9
34,2
(3)
m3/h
Pa
kW
7700
350
1,70
9400
350
2,30
10500
350
2,76
13500
350
3,21
15400
350
4,00
18200
350
4,47
21100
350
5,46
(3)
m3/h
Pa
kW
7700
250
1,50
9400
250
2,12
10500
250
2,61
13500
250
2,71
15400
250
3,37
18200
250
4,57
21100
250
4,28
2/2
2/2
2/2
2/2
2/2
2/2
2/2
(4)
dB(A)
87
89
91
88
90
91
91
(5)
mm
mm
mm
kg
5300
1700
1660
1386
5300
1700
1660
1543
5300
1700
1660
1612
5800
2250
1840
2207
5800
2250
1840
2317
5800
2250
1840
2448
6500
2250
2380
2883
WSM Unit a 4 compressori

gas refrigerante R410A e ventilatori centrifughi; potenza frigorifera da 148 a 459 kW a portata aria da 24.000 a 56.000 m3/h
Funzione AR
WSM/AR
Refrigerazione
Riscaldamento
WSM-T/AR
Refrigerazione
Compressori
Livelli sonori
Potenza sonora
Pesi e dimensioni
Lunghezza
Larghezza
Altezza
0484
0524
0604
0704
0804
0904
1004
1104
1204
(1)
(1)
(1)
kW
kW
kW
148
114
39,2
164
127
40,0
188
146
50,3
218
171
60,0
244
195
70,5
264
213
71,1
303
241
79,0
333
259
91,6
364
276
106
(2)
(2)
kW
kW
147
33,5
164
34,8
185
41,9
219
49,6
251
57,4
271
62,7
309
68,7
349
81,4
386
91,2
(1)
(1)
(1)
kW
kW
kW
149
114
38,5
165
128
39,3
189
146
49,4
219
172
59,1
245
195
69,8
266
214
70,0
304
242
78,3
334
259
91,1
365
277
105
(3)
m3/h
Pa
kW
24000
350
6,79
27000
350
8,57
30600
350
11,4
36500
350
10,2
42200
350
14,8
50000
350
16,3
54000
350
19,7
56000
350
21,2
56000
350
21,8
4/2
4/2
4/2
4/2
4/2
4/2
4/2
4/2
4/2
(4)
dB(A)
88
90
92
92
94
97
97
97
97
(5)
mm
mm
mm
kg
4265
2250
2380
1886
4265
2250
2380
1964
4265
2250
2380
2216
5565
2250
2380
2674
5565
2250
2380
2751
7430
2250
2380
3457
7430
2250
2380
3739
7430
2250
2380
3853
7430
2250
2380
3912
3 Prevalenza statica disponibile per configurazione standard (perdite di carico derivanti da eventuali accessori disponibili non incluse).
Funzione MF
WSM/MF
Refrigerazione
Riscaldamento
WSM-T/MF
Refrigerazione
Compressori
Livelli sonori
Potenza sonora
Pesi e dimensioni
Lunghezza
Larghezza
Altezza
0484
0524
0604
0704
0804
0904
1004
1104
1204
(1)
(1)
(1)
kW
kW
kW
157
114
39,8
175
127
40,6
200
146
51,1
231
172
60,9
259
196
71,7
280
214
72,3
321
242
80,3
354
259
93,3
387
276
108
(2)
(2)
kW
kW
148
31,0
166
31,9
187
38,7
222
45,6
254
52,6
274
58,1
313
63,6
353
75,2
391
84,2
(1)
(1)
(1)
kW
kW
kW
159
115
39,1
176
128
40,0
201
147
50,1
233
173
60,1
260
196
71,0
282
215
71,1
322
243
79,5
354
259
92,8
388
277
108
(3)
m3/h
Pa
kW
24000
350
6,79
27000
350
8,57
30600
350
11,4
36500
350
10,2
42200
350
14,8
50000
350
16,3
54000
350
19,7
56000
350
21,2
56000
350
21,8
4/2
4/2
4/2
4/2
4/2
4/2
4/2
4/2
4/2
(4)
dB(A)
91
93
96
95
98
98
98
99
98
(5)
mm
mm
mm
kg
5600
2250
2380
2468
5600
2250
2380
2542
5600
2250
2380
2834
7260
2250
2380
3368
7260
2250
2380
3448
9260
2250
2380
4133
9260
2250
2380
4415
9260
2250
2380
4529
9260
2250
2380
4588
3 Prevalenza statica disponibile per configurazione standard (perdite di carico derivanti da eventuali accessori disponibili non incluse).
14 l 15
WSM
Funzione CE
WSM/CE
Refrigerazione
Riscaldamento
WSM-T/CE
Refrigerazione
Compressori
Livelli sonori
Potenza sonora
Pesi e dimensioni
Lunghezza
Larghezza
Altezza
0484
0524
0604
0704
0804
0904
1004
1104
1204
(1)
(1)
(1)
kW
kW
kW
157
114
39,8
175
127
40,6
200
146
51,1
231
172
60,9
259
196
71,7
280
214
72,3
321
242
80,3
354
259
93,3
387
276
108
(2)
(2)
kW
kW
148
31,0
166
31,9
187
38,7
222
45,6
254
52,6
274
58,1
313
63,6
353
75,2
391
84,2
(1)
(1)
(1)
kW
kW
kW
159
115
39,1
176
128
40,0
201
147
50,1
233
173
60,1
260
196
71,0
282
215
71,1
322
243
79,5
354
259
92,8
388
277
108
(3)
m3/h
Pa
kW
24000
350
6,79
27000
350
8,57
30600
350
11,4
36500
350
10,2
42200
350
14,8
50000
350
16,3
54000
350
19,7
56000
350
21,2
56000
350
21,8
(3)
m3/h
Pa
kW
24000
250
4,85
27000
250
6,11
30600
250
8,06
36500
250
7,28
42200
250
9,85
50000
250
10,7
54000
250
12,4
56000
250
13,4
56000
250
13,4
4/2
4/2
4/2
4/2
4/2
4/2
4/2
4/2
4/2
(4)
dB(A)
92
94
97
98
101
99
99
99
99
(5)
mm
mm
mm
kg
6500
2250
2380
3000
6500
2250
2380
3074
6500
2250
2380
3386
8700
2250
2380
4206
8700
2250
2380
4301
10030
2250
2380
5013
10030
2250
2380
5295
10030
2250
2380
5409
10030
2250
2380
5468
Funzione HR
WSM/HR
Refrigerazione
Riscaldamento
WSM-T/HR
Refrigerazione
Compressori
Livelli sonori
Potenza sonora
Pesi e dimensioni
Lunghezza
Larghezza
Altezza
0484
0524
0604
0704
0804
0904
1004
1104
1204
(1)
(1)
(1)
(1)
kW
kW
kW
kW
185
122
18,5
40,2
205
137
20,5
41,1
238
157
23,5
51,6
276
184
27,2
61,6
311
210
30,4
72,6
323
230
32,8
73,2
371
260
37,7
81,2
409
278
41,5
94,5
459
296
45,5
110
(2)
(2)
(2)
kW
kW
kW
165
15,5
30,8
184
17,3
31,6
208
19,6
38,3
247
23,2
45,0
282
26,5
51,8
305
28,7
57,6
348
32,8
63,1
393
37,0
74,6
435
40,9
83,4
(1)
(1)
(1)
(1)
kW
kW
kW
kW
186
123
18,7
39,6
207
137
20,7
40,4
240
158
23,7
50,6
278
185
27,4
60,7
312
210
30,6
71,8
326
231
33,1
71,9
373
260
37,9
80,4
410
278
41,6
94,0
459
296
45,7
109
(3)
m3/h
Pa
kW
24000
350
6,79
27000
350
8,57
30600
350
11,4
36500
350
10,2
42200
350
14,8
50000
350
16,3
54000
350
19,7
56000
350
21,2
56000
350
21,8
(3)
m3/h
Pa
kW
24000
250
5,32
27000
250
6,62
30600
250
8,65
36500
250
7,90
42200
250
10,7
50000
250
11,6
54000
250
13,4
56000
250
15,4
56000
250
15,4
4/2
4/2
4/2
4/2
4/2
4/2
4/2
4/2
4/2
N
(4)
dB(A)
(5)
mm
mm
mm
kg
92
94
97
98
101
99
99
99
99
6500
2250
2380
3120
6500
2250
2380
3207
6500
2250
2380
3524
8700
2250
2380
4370
8700
2250
2380
4465
10030
2250
2380
5165
10030
2250
2380
5447
10030
2250
2380
5578
10030
2250
2380
5637
L'esperienza
di gran lunga
la miglior
prova
Sir Francis Bacon
Filosofo britannico
(1561 - 1626)
16 l 17
WSM
Centri commerciali
Centro Commerciale La Cartiera

2012 - Pompei (Italia)
Progetto
Soluzione
L'ex cartiera di Pompei cambia volto e diventa un moderno centro

integrato per l'artigianato e il commercio organizzato su due livelli
con 120 unit, di cui 10 medie superfici, 12 punti di ristorazione
tra bar e ristoranti e 2.000 posti auto.
Gli impianti di climatizzazione sono costituiti da 26 unit Roof-Top

delle gamme Whisper, Work e Wisdom-R, collocate all'esterno sulla
copertura. In linea con la sostenibilit perseguita nello sviluppo
dell'intera struttura anche queste unit sono state selezionate
perch in grado di massimizzare la propria efficienza funzionando
in modalit free-cooling. Nella mezza stagione o in inverno, infatti
possibile sfruttare le condizioni entalpiche esterne pi favorevoli
immettendo direttamente l'aria esterna in ambiente consentendo
cos di ottenere un raffreddamento gratuito.
Sfida
L'intero intervento caratterizzato da sostenibilit ecologica,
integrazione con il particolare territorio ambientale, storico e
abitativo circostante ed uso di forme alternative di energia. Anche
nello studio degli impianti tecnologici grande importanza stata
data all'efficienza energetica.
Potenza frigorifera totale: 3400 kW

Potenza termica totale: 3100 kW
Macchine installate: 12x WHISPER, 8x WORK-CE, 6x WISDOM-R
Architetto: Corvino + Multari
Progettista: Tekser
Oltre 1000 progetti

in tutto il mondo
BASE NATO BAGNOLI
QUARTIER GENERALE
2007 Italia
(Napoli)
Potenza frigorifera totale:
260 kW
Potenza termica totale:
280 kW
Macchine installate:
1x NECS-ST-N/SL, 2x WISDOM/B
CENTRO DI RICERCA
ENERGETICA EON
2008 Germania
(Aquisgrana)
275 kW
3x WHISPER,
2x AC 34 Unit Close Control
FIERA DI ROMA
2005 Italia
(Roma)
Potenza frigorifera totale: 26000 kW
Portata d'aria: 670000 m3/h
Macchine installate: 168 unit rooftop,
34 chillers con condensazione ad aria,
WIZARD
Architetto: Tommaso Valle
H&M
2013 Italia
(Ancona)
236 kW
Potenza termica totale:
208 kW
Portata d'aria: 36000 m3/h
1x WSM/HR 604
18 l 19
WIZARD
Le unit rooftop Climaveneta, con i loro imbattibili vantaggi in

termini di efficienza, qualit e precisione sono gi la scelta
preferenziale dei maggiori brand nei pi prestigiosi e sfidanti
progetti in tutto il mondo.
DECATHLON
2013 Italia
(Bassano del Grappa)
MEDIA MARKT
2009 Polonia
(Przemysl)

580 kW

360 kW
2x WISPHER-T/B
Portata d'aria: 84000 m /h

3
2x WSM/HR 804
KONZUM D.D.
2009 Zagabria
(Oporovecka)
980 kW
1x NECS-FC/SL 0352,
1x WIZARD 0430,
4x WHISPER ENTHALPY GAS 0454
STAPLES
2009 Portogallo
(Palmela)
Periodo di realizzazione:
2009
2x WHISPER/B
WSM_02-2014_ITA_00

Climaveneta - WSM

Caricato da

Informazioni sul documento

Copyright

Formati disponibili

Condividi questo documento

Condividi o incorpora il documento

Opzioni di condivisione

Hai trovato utile questo documento?

Questo contenuto è inappropriato?

Copyright:

Formati disponibili

Climaveneta - WSM

Caricato da

Copyright:

Formati disponibili

Unit rooftop condensate ad aria totalmente

configurabili e ad alta efficienza, con potenza

Esigenze del mercato

Ridotti consumi energetici

Lottimizzazione degli impianti non coinvolge solo laspetto dellinstallazione e della

Per le unit Roof Top linstallazione e il collegamento alle canalizzazioni dellaria

Nelle applicazioni su piccole-medie superfici lo spazio tecnico disponibile per

Configurabilit della macchina

Massima affidabilit del sistema

WSM la prima soluzione monoblocco pienamente configurabile secondo le specifiche

Tutte le unit WSM possono gestire autonomamente risorse aggiuntive per il

La versione HR dotata dellinnovativo sistema di recupero di calore Refrigerant

Elevata flessibilit e versatilit

Il cuore di gestione e comando della unit WSM rappresentato

Le unit WSM sono realizzate con una struttura robusta e

quindi possibile gestire tutte le risorse disponibili in modo da

Estensione di gamma e limiti di funzionamento

La gamma completa si articola in ben 28 taglie (dai 4.000 m3/h ai 56.000

Frutto di unaccurata progettazione, il nuovo WSM presenta

Recupero completo e preciso dellenergia

Misurabile: il beneficio che si ricava pu essere quantificato

+ 15% efficienza: la batteria aggiuntiva di recupero

Dimensioni ridotte: rispetto al tradizionale sistema di

Una gamma completa suddivisa in unit Mini

Unit realizzata per il solo funzionamento in tutto ricircolo, per

Unit realizzata con doppia serranda modulante motorizzata per

Filtrazione ad alta efficienza, a

Collegamenti sistemi BMS

Unit solo freddo

Mini WSM 0081-0152

Mini WSM-T 0081-0152

Unit realizzata con tre serrande modulanti motorizzate per garantire

Unit realizzata con tre serrande modulanti motorizzate e recupero di

Lunit dotata di ventilatore aggiuntivo che si fa carico

Controllo qualit aria in ambiente con

Ventilatori gestiti tramite inverter che

Modulo termico a gas modulante e a

Batterie di riscaldamento ausiliario, ad

WSM Unit a 2 compressori

WSM Unit a 4 compressori

Centro Commerciale La Cartiera

L'ex cartiera di Pompei cambia volto e diventa un moderno centro

Gli impianti di climatizzazione sono costituiti da 26 unit Roof-Top

Potenza frigorifera totale: 3400 kW

Oltre 1000 progetti

Le unit rooftop Climaveneta, con i loro imbattibili vantaggi in

Potenza frigorifera totale:

Potenza frigorifera totale:

Potenza termica totale: 550 kW

Portata d'aria: 84000 m /h

Potrebbero piacerti anche
