Tolleranze sulle filettature

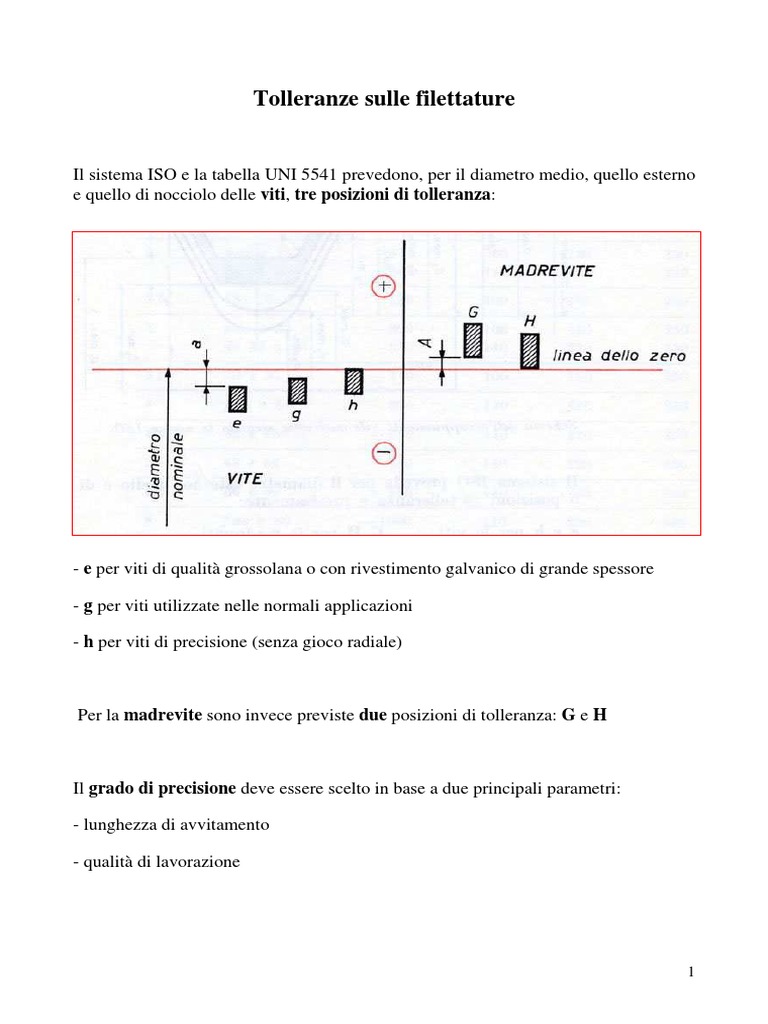

Il sistema ISO e la tabella UNI 5541 prevedono, per il diametro medio, quello esterno e quello di nocciolo delle viti, tre posizioni di tolleranza:

- e per viti di qualit grossolana o con rivestimento galvanico di grande spessore - g per viti utilizzate nelle normali applicazioni - h per viti di precisione (senza gioco radiale)

Per la madrevite sono invece previste due posizioni di tolleranza: G e H

Il grado di precisione deve essere scelto in base a due principali parametri: - lunghezza di avvitamento - qualit di lavorazione

1) Lunghezza di avvitamento La lunghezza di avvitamento la lunghezza della parte di filettatura in comune tra vite e madrevite, quando queste sono accoppiate. E misurata lungo lasse di filettatura.

I valori limite delle lunghezze di avvitamento sono tabulati in funzione del diametro nominale e del passo e sono suddivisi in tre gruppi: - S: lunghezza di avvitamento corta (Short) - N: lunghezza di avvitamento normale (Normal) - L: lunghezza di avvitamento lunga (Long)

2) Qualit di lavorazione Le norme prevedono tre qualit di lavorazione: precisa (per filettature di precisione, con piccolissimo gioco tra vite e madrevite) media (per accoppiamenti normali e per bulloneria di categoria A, avente lavorazione media e tolleranze ristrette) grossolana (per bulloneria di categoria C, avente lavorazione grossolana e tolleranza ampia)

In funzione della lunghezza di avvitamento (S, N, L) e della qualit di lavorazione (precisa, media o grossolana), tramite la tabella seguente si possono determinare i campi di tolleranza raccomandati per le filettature:

Esempio di designazione secondo la UNI 4534 Supponendo una lunghezza di avvitamento corta (S) ed una qualit di lavorazione media, la tabella consiglia per la filettatura un campo di tolleranza 5g 6g: Grado di precisione (5) e posizione di tolleranza (g) sul diametro medio

M10 - 5g 6g

grado di precisione (6) e posizione di tolleranza (g) sul diametro esterno

Designazione dimensionale (filettatura a passo grosso) Supponendo una lunghezza di avvitamento normale (N) ed una qualit di lavorazione precisa, la tabella consiglia per la vite un campo di tolleranza 4h: M5 x 0,5 - 4h grado di precisione e posizione di tolleranza sia sul diametro medio che sul diametro esterno

Designazione dimensionale (filettatura a passo fine)

Di seguito lo schema dellaccoppiamento vite-madrevite secondo le norme ISO:

Nella tabella seguente sono indicati le dimensioni limiti del diametro medio (d2MAX e d2min) per le qualit 4h, 6g e 8g, per alcune filettature prese come esempio. Dimensioni limite per filettature di qualit precisa - Viti con tolleranze 4h, 6g, 8g
Vite Passo Lungh. avvitamento Fino a Sopra ( corta) ( lunga) (tra normale) 10 15 5,6 8,5 30 45 16 25 Tolleranza 4h (UNI 5544) Dmedio d2 d2MAX d2min Tolleranza 6g (UNI 5545) Dmedio d2 d2MAX d2min Tolleranza 8g (UNI 5546) Dmedio d2 d2MAX d2min

Esempio M 20 M30 M 18x1,5 M 24x2

2,5 3,5 1,5 2

18,376 27,727 16,936 22,701

18,270 27,595 16,376 22,595

18,334 27,674 16,994 22,663

18,164 27,462 16,854 22,493

18,334 27,674 16,994 22,663

18,069 27,339 16,770 22,398
