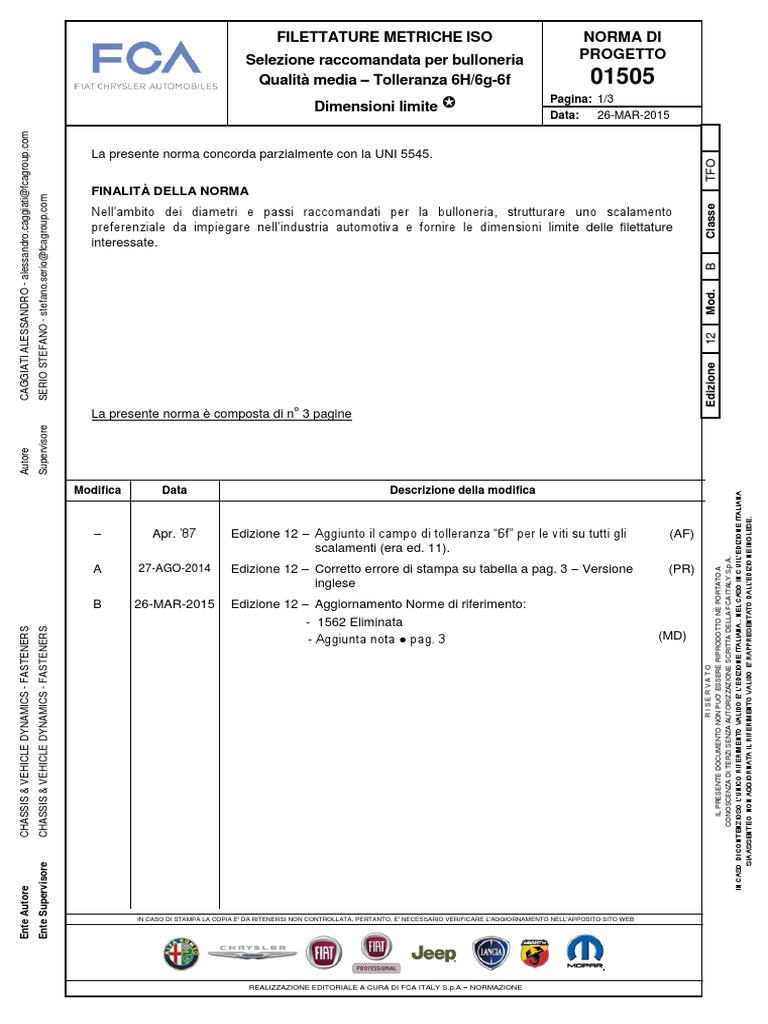

FILETTATURE METRICHE ISO NORMA DI

Selezione raccomandata per bulloneria PROGETTO

Qualità media – Tolleranza 6H/6g-6f 01505
Pagina: 1/3
Dimensioni limite
Data: 26-MAR-2015
CAGGIATI ALESSANDRO - alessandro.caggiati@fcagroup.com

La presente norma concorda parzialmente con la UNI 5545.

TFO
FINALITÀ DELLA NORMA
SERIO STEFANO - stefano.serio@fcagroup.com

Classe
Nell’ambito dei diametri e passi raccomandati per la bulloneria, strutturare uno scalamento
preferenziale da impiegare nell’industria automotiva e fornire le dimensioni limite delle filettature
interessate.

BMod.
12
Edizione
o
La presente norma è composta di n 3 pagine
Supervisore
Autore

Modifica Data Descrizione della modifica

IN CASO DI CONTENZIOSO L’UNICO RIFERIMENTO VALIDO E’ L’EDIZIONE ITALIANA.. NEL CASO IN CUI L’EDIZIONE ITALIANA
SIA ASSENTE O NON AGGIORNATA IL RIFERIMENTO VALIDO E’ RAPPRESENTATO DALL’EDIZIONE INGLESE.
– Apr. ’87 Edizione 12 – Aggiunto il campo di tolleranza “6f” per le viti su tutti gli (AF)
scalamenti (era ed. 11).

CONOSCENZA DI TERZI SENZA AUTORIZZAZIONE SCRITTA DELLA FCA ITALY S.p.A.

A 27-AGO-2014 Edizione 12 – Corretto errore di stampa su tabella a pag. 3 – Versione (PR)

IL PRESENTE DOCUMENTO NON PUO' ESSERE RIPRODOTTO NÈ PORTATO A

inglese
B 26-MAR-2015 Edizione 12 – Aggiornamento Norme di riferimento:
- 1562 Eliminata
CHASSIS & VEHICLE DYNAMICS - FASTENERS
CHASSIS & VEHICLE DYNAMICS - FASTENERS

- Aggiunta nota ● pag. 3 (MD)

RISERVATO
Ente Supervisore
Ente Autore

IN CASO DI STAMPA LA COPIA E' DA RITENERSI NON CONTROLLATA, PERTANTO, E' NECESSARIO VERIFICARE L'AGGIORNAMENTO NELL'APPOSITO SITO WEB

REALIZZAZIONE EDITORIALE A CURA DI FCA ITALY S.p.A.– NORMAZIONE

 Pag. 2
01505 Modif.

Designazione di una filettatura esterna (vite) metrica ISO a passo grosso M8 e tolleranza 6g:
M8 – 6g – Norma 01505
Designazione di una filettatura esterna (vite) metrica ISO a passo grosso M7 e tolleranza 6f:
M7 – 6f – Norma 01505
Designazione di una filettatura interna (madrevite) metrica ISO a passo fine M12 e tolleranza 6H:
M12 x 1,25 – 6H – Norma 01505

FILETTATURE RIVESTITE
IN CASO DI CONTENZIOSO L’UNICO RIFERIMENTO VALIDO E’ L’EDIZIONE ITALIANA.. NEL CASO IN CUI L’EDIZIONE ITALIANA

Le dimensioni limite prescritte per le filettature delle viti di cui alla presente norma (posizione della
tolleranza “g” ed “f”) s’intendono valide PRIMA del rivestimento; dopo il rivestimento, le dimensioni
SIA ASSENTE O NON AGGIORNATA IL RIFERIMENTO VALIDO E’ RAPPRESENTATO DALL’EDIZIONE INGLESE.

delle viti possono risultare maggiori del limite massimo prescritto per i vari diametri, purchè non siano
maggiori delle dimensioni nominali secondo norme 01506 e 01507 (pos. della tolleranza h).
CONOSCENZA DI TERZI SENZA AUTORIZZAZIONE SCRITTA DELLA FCA ITALY S.p.A.

Le dimensioni limite prescritte per le filettature delle madreviti di cui alla presente norma (posizione
IL PRESENTE DOCUMENTO NON PUO' ESSERE RIPRODOTTO NÈ PORTATO A

della tolleranza “H”) s’intendono valide DOPO l’eventuale rivestimento.

Dimensioni in mm
VITE (tolleranza 6g) MADREVITE (tolleranza 6H)
Rag- Diam. Diam. di
Filettature Passo Diam. esterno Diam. medio Diam. di nocciolo Diam. medio
gio ester. nocciolo
P d d2 d1 d3  R D D2 D1
RISERVATO

max. min. max. min. max. max. min. min. min. min. max. min. max.
M3 0,5 2,980 2,874 2,655 2,580 2,439 2,385 2,256 0,054 3,000 2,675 2,775 2,459 2,599
M4 0,7 3,978 3,838 3,523 3,433 3,220 3,144 2,979 0,076 4,000 3,545 3,663 3,242 3,422
M5 0,8 4,976 4,826 4,456 4,361 4,110 4,024 3,842 0,087 5,000 4,480 4,605 4,134 4,334
M6 1 5,974 5,794 5,324 5,212 4,891 4,783 4,563 0,108 6,000 5,350 5,500 4,917 5,153
M8 1,25 7,972 7,760 7,160 7,042 6,619 6,483 6,230 0,135 8,000 7,188 7,348 6,647 6,912
M10x1,25 1,25 9,972 9,760 9,160 9,042 8,619 8,483 8,230 0,135 10,000 9,188 9,348 8,647 8,912
M12x1,25 1,25 11,972 11,760 11,160 11,028 10,619 10,483 10,216 0,135 12,000 11,188 11,368 10,647 10,912
M14x1,5 1,5 13,968 13,732 12,994 12,854 12,344 12,182 11,880 0,162 14,000 13,026 13,216 12,376 12,676
M16x1,5 1,5 15,968 15,732 14,994 14,854 14,344 14,182 13,880 0,162 16,000 15,026 15,216 14,376 14,676
M18x1,5 1,5 17,968 17,732 16,994 16,854 16,344 16,182 15,880 0,162 18,000 17,026 17,216 16,376 16,676
M20x1,5 1,5 19,968 19,732 18,994 18,854 18,344 18,182 17,880 0,162 20,000 19,026 19,216 18,376 18,676
M22x1,5 1,5 21,908 21,732 20,994 20,854 20,344 20,182 19,880 0,162 22,000 21,026 21,216 20,376 20,676
M24x2 2 23,962 23,682 22,663 22,493 21,797 21,580 21,194 0,216 24,000 22,701 22,925 21,835 22,210

___________________________________

 Salvo diversamente specificato, prescritto soltanto per viti con resistenza minima maggiore di
2
800 N/mm .
Valori validi per filettature con lunghezza di avvitamento normale (vedere Norma 01551).

REALIZZAZIONE EDITORIALE A CURA DI FCA ITALY S.p.A.– NORMAZIONE

 Pag. 3
FCA Italy S.p.A. Modif. 01505

Dimensioni in mm

VITE (Tolleranza 6f)

Passo Diam. esterno Diam. medio Diam. di nocciolo Raggio

Filettature
P d d2 d1 d3  R

max. min. max. min. max. max. min. min.

M3 0,5 2,964 2,858 2,639 2,564 2,423 2,369 2,240 0,054

M4 0,7 3,962 3,822 3,507 3,417 3,204 3,128 2,963 0,076

M5 0,8 4,962 4,812 4,442 4,347 4,096 4,009 3,825 0,087

M6 1 5,960 5,780 5,311 5,199 4,877 4,769 4,549 0,108

M8 1,25 7,958 7,746 7,146 7,028 6,605 6,469 6,216 0,135

M10x1,25 1,25 9,958 9,746 9,146 9,028 8,605 8,469 8,216 0,135

M12x1,25 1,25 11,958 11,746 11,146 11,014 10,605 10,469 10,202 0,135

IN CASO DI CONTENZIOSO L’UNICO RIFERIMENTO VALIDO E’ L’EDIZIONE ITALIANA.. NEL CASO IN CUI L’EDIZIONE ITALIANA
M14x1,5 1,5 13,955 13,719 12,981 12,841 12,331 12,169 11,867 0,162

SIA ASSENTE O NON AGGIORNATA IL RIFERIMENTO VALIDO E’ RAPPRESENTATO DALL’EDIZIONE INGLESE.

M16x1,5 1,5 15,955 15,719 14,981 14,841 14,331 14,169 13,867 0,162

M18x1,5 1,5 17,955 17,719 16,981 16,841 16,331 16,169 15,867 0,162

CONOSCENZA DI TERZI SENZA AUTORIZZAZIONE SCRITTA DELLA FCA ITALY S.p.A.

IL PRESENTE DOCUMENTO NON PUO' ESSERE RIPRODOTTO NÈ PORTATO A
M20x1,5 1,5 19,955 19,719 18,981 18,841 18,331 18,169 17,867 0,162

M22x1,5 1,5 21,955 21,719 20,981 20,841 20,331 20,169 19,867 0,162

M24x2 2 23,948 23,668 22,649 22,479 21,783 21,566 21,180 0,216

RISERVATO

VEDERE: Norma 01501/01 – Prospetto delle norme sulle filettature a profilo triangolare. ●

Norma 01560 – Prospetto II – sezioni resistenti e sezioni di nocciolo delle filettature

metriche ISO.

● Da non usare per le nuove progettazioni, norma 01501/01

___________________________________

 Vedere nota a pagina 2.
