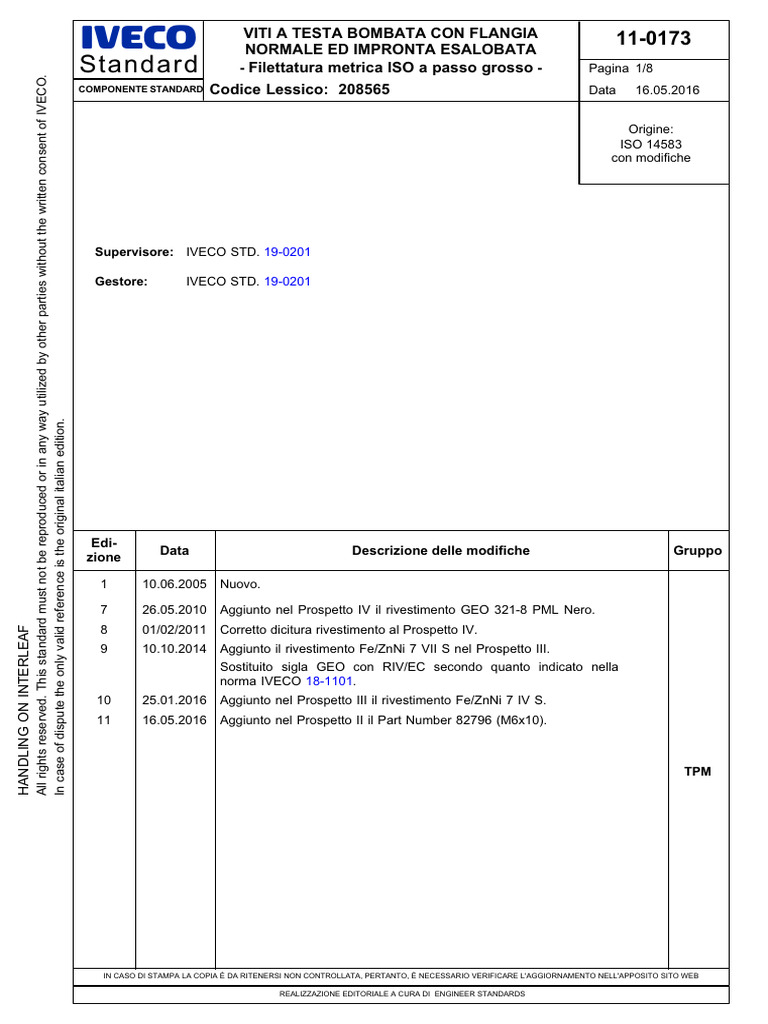

IVECO VITI A TESTA BOMBATA CON FLANGIA

NORMALE ED IMPRONTA ESALOBATA

11-0173
Standard - Filettatura metrica ISO a passo grosso - Pagina 1/8
All rights reserved. This standard must not be reproduced or in any way utilized by other parties without the written consent of IVECO.

COMPONENTE STANDARD Codice Lessico: 208565 Data 16.05.2016

Origine:
ISO 14583
con modifiche

Supervisore: IVECO STD. 19-0201

Gestore: IVECO STD. 19-0201

In case of dispute the only valid reference is the original italian edition.

Edi­
Data Descrizione delle modifiche Gruppo
zione

1 10.06.2005 Nuovo.

7 26.05.2010 Aggiunto nel Prospetto IV il rivestimento GEO 321-8 PML Nero.

HANDLING ON INTERLEAF

8 01/02/2011 Corretto dicitura rivestimento al Prospetto IV.

9 10.10.2014 Aggiunto il rivestimento Fe/ZnNi 7 VII S nel Prospetto III.
Sostituito sigla GEO con RIV/EC secondo quanto indicato nella
norma IVECO 18-1101.
10 25.01.2016 Aggiunto nel Prospetto III il rivestimento Fe/ZnNi 7 IV S.
11 16.05.2016 Aggiunto nel Prospetto II il Part Number 82796 (M6x10).

TPM

IN CASO DI STAMPA LA COPIA È DA RITENERSI NON CONTROLLATA, PERTANTO, È NECESSARIO VERIFICARE L'AGGIORNAMENTO NELL'APPOSITO SITO WEB

REALIZZAZIONE EDITORIALE A CURA DI ENGINEER STANDARDS

IVECO S t a n d a r d
Pagina 2/8
11-0173
Data 16.05.2016

Dimensioni in mm

1 RAPPRESENTAZIONE E DIMENSIONI

t
estremità rullata
r

d
da
dk

A
dr

IVECO STD. 10-4225

a
c
k l

Particolare sottotesta

f
r
t

r
ds

d
dr
dk

ds max.
da max.

x b
estremità rullata
c
k l

r min. : vedere Prospetto I

da max. - ds max.
r max. =
2

f max. = 1,7 r max.

NOTA: Il diametro di gambo ds è approssimativamente uguale al diametro medio di filettatura.

REALIZZAZIONE EDITORIALE A CURA DI ENGINEER STANDARDS

IVECO S t a n d a r d
Pagina 3/8
11-0173
Data 16.05.2016

PROSPETTO I - Dimensioni fondamentali

Filettatura d M3 M4 M5 M6 M8 M10 M12

Passo P 0,5 0,7 0,8 1,0 1,25 1,5 1,75

a max. 1 1,4 1,6 2 2,5 3 3,5

b min. 25 38 38 38 38 38 38

da max. 3,6 4,7 5,7 6,8 9,2 11,2 14,2

nominale = max. 6,6 9,5 11 13,5 17 21 25

dk
min. 6 9 10,5 13 16,2 20 24

nominale = max. 1,7 2,6 2,9 3,7 5,0 5,7 6,9

k
min. 1,4 2,3 2,5 3,1 4,4 5,0 6,2

dr 5,5 8 9 11 16 19 23

c 0,7 1,0 1,0 1,4 1,8 1,8 2,1

r min. 0,1 0,2 0,2 0,25 0,4 0,4 0,5

x max. 1,25 1,75 2,0 2,5 3,2 3,8 11,35

Impronta N° 10 20 25 30 45 50 55

Impronta A ref 2,8 3,95 4,5 5,6 7,95 8,95 11,35

esalobata
I.S. 10-4225 max. 1,10 1,15 1,7 2,0 2,7 3,5 3,65
t
min. 0,85 1,0 1,4 1,65 2,3 3,1 3,25

REALIZZAZIONE EDITORIALE A CURA DI ENGINEER STANDARDS

IVECO S t a n d a r d
Pagina 4/8
11-0173
Data 16.05.2016

PROSPETTO II - Lunghezze; N° base del Normale e masse (7,85 kg/dm3)

Filettatura d M3 M4 M5

l
N° base del Massa N° base del Massa N° base del Massa
g/pezzo g/pezzo g/pezzo
nomi­ Normale Normale Normale
min. max. ≈ ≈ ≈
nale

3 2,8 3,2

4 3,76 4,24

5 4,76 5,24

6 5,76 6,24

8 7,71 8,29 81680 0,8

10 9,71 10,29 81681 1,8 81685 3,0

12 11,65 12,35 81686 3,2

14 [1] 13,65 14,35

16 15,65 16,35 81682 2,3 81687 3,7

20 19,58 20,42 81683 2,6 81688 4,2

25 24,58 25,42 81689 4,8

30 29,58 30,42

35 34,5 35,5

40 39,5 40,5 81684 4,2 81690 6,7

45 44,5 45,5

50 49,5 50,5

55 [1] 54,05 55,95

60 59,05 60,95

65 64,4 65,6

70 69,4 70,6

80 79,4 80,6

90 89,3 90,7

100 99,3 100,7

120 119,3 120,7

(segue ⇨ ⇨ )
Le viti con lunghezza compresa tra le due linee rosse in grassetto sono di normale produzione.

- Viti interamente filettate: sopra la riga nera in grassetto

- Viti parzialmente filettate: sotto la riga nera in grassetto.
[1] Se possibile evitare le viti evidenziate.

REALIZZAZIONE EDITORIALE A CURA DI ENGINEER STANDARDS

IVECO S t a n d a r d
Pagina 5/8
11-0173
Data 16.05.2016

( ⇨ ⇨ continua Prospetto II)

Filettatura d M6 M8 M10 M12

l
N° base Massa N° base Massa N° base Massa N° base Massa
del Nor­ g/pezzo del Nor­ g/pezzo del Nor­ g/pezzo del Nor­ g/pezzo
nomi­
min. max. male ≈ male ≈ male ≈ male ≈
nale

5 4,76 5,24

6 5,76 6,24

8 7,71 8,29

10 9,71 10,29 82796 4,8

12 11,65 12,35 81691 5,2 81696 10.8

14 [1] 13,65 14,35

16 15,65 16,35 81692 5,9 81697 12,1

20 19,58 20,42 81693 6,6 81698 13,4 81704 32,0

25 24,58 25,42 81873 7,5 81699 15,0

30 29,58 30,42 81874 8,5 81700 16,6

35 34,5 35,5 81694 9,3 81703 31,6

40 39,5 40,5 70453 10,1 81701 20,0

45 44,5 45,5 81695 11,1

50 49,5 50,5 81702 24,0

55 [1] 54,05 55,95

60 59,05 60,95

65 64,4 65,6

70 69,4 70,6

80 79,4 80,6

90 89,3 90,7

100 99,3 100,7

115 114,3 115,7 70556 43,5

120 119,3 120,7

Le viti con lunghezza compresa tra le due linee rosse in grassetto sono di normale produzione.

- Viti interamente filettate: sopra la riga nera in grassetto

- Viti parzialmente filettate: sotto la riga nera in grassetto.
[1] Se possibile evitare le viti evidenziate.

REALIZZAZIONE EDITORIALE A CURA DI ENGINEER STANDARDS

 IVECO S t a n d a r d
Pagina 6/8
11-0173
Data 16.05.2016

2 PRESCRIZIONI TECNICHE E RIFERIMENTI A NORME

PROSPETTO III - Rivestimenti esenti cromo esavalente [2]

[2] Attenzione:
Rivestimenti esenti da cromo esavalente che dovranno essere utilizzati a partire dal 01 LUGLIO
2007 secondo Direttiva Comunitaria 2000/53/CE per veicoli con p.t.t. < 3,5 ton.
IVECO ha deciso di estendere la Direttiva 2000/53/CE a tutte le GAMME VEICOLO

TIPO DEL MATERIALE ACCIAIO

Simbolo 8.8
Classe di resistenza Norma I.S. 18-0505-A001
Codice 25056
Resistenza
Rivestimento [3] alla corro­
sione Numero di individuazione del Normale [4]
(ferrosa) (secondo I.S. 10-0004)
Simbolo Note Norma Codice
[ore]
Senza 1XXXXX20
Fe/Zn 12 IV [5] 778 240 1XXXXX21
I.S. 18-1102
Fe/Zn 12 IV S [6] [7] 783 480 1XXXXX22
RIV/EC 5 PM - A26 500 1XXXXX24
RIV/EC 5 F - A34 300 1XXXXX25
RIV/EC 8 PM [8] A27 1000 1XXXXX26
RIV/EC 8 PL Nero - I.S. 18-1101 A33 1000 1XXXXX27
RIV/EC 5 PM
- A38 500 1XXXXX28
Nero
RIV/EC 8 PM
- A39 1000 1XXXXX29
Nero
Fe/ZnNi 7 IV S - 719 720 1XXXXX7H
I.S. 18-1103
Fe/ZnNi 7 VII S - 701 720 1XXXXX7L
Tolleranza 6g
Filettatura
Norma I.S. 10-3112
Categoria A
Tolleranze
Norma I.S. 10-1481
Difetti superficiali Norma I.S. 18-0505-A006
Collaudo Norma I.S. 18-0505-A010 (2° livello)
Prescrizioni generali Norma I.S. 10-2999

[3] Per applicazioni specifiche non comprese nel Prospetto III, fare riferimento ai capitolati
IVECO STD. 18-1101, 18-1102, 18-1103, 18-1106 e 18-1109 richiedere l'inserimento di un
nuovo numero di individuazione del Normale.
[4] XXXXX = Numero base del Normale.
[5] Per viti con passo ≤1 : Fe/Zn 7 IV, codice 776.
[6] Per viti con passo ≤1 : Fe/Zn 7 IV S, codice 784.
[7] Rivestimenti da non usarsi se non a seguito di specifica autorizzazione da parte del Manuifac­
turing Product - Testing - Lab. CRF Torino - sede Cascinette.
[8] Per viti con passo ≤1 : RIV/EC 5 PM, codice A26.
REALIZZAZIONE EDITORIALE A CURA DI ENGINEER STANDARDS
 IVECO S t a n d a r d
Pagina 7/8
11-0173
Data 16.05.2016

PROSPETTO IV - Rivestimenti esenti cromo esavalente [9]

[9] Attenzione:
Rivestimenti esenti da cromo esavalente che dovranno essere utilizzati a partire dal 01 LUGLIO
2007 secondo Direttiva Comunitaria 2000/53/CE per veicoli con p.t.t. < 3,5 ton.
IVECO ha deciso di estendere la Direttiva 2000/53/CE a tutte le GAMME VEICOLO

TIPO DEL MATERIALE ACCIAIO

Simbolo 8.8

Classe di resistenza Norma I.S. 18-0505-A001

Codice 25056

Resistenza
Rivestimento [10]
alla corro­
Numero di individuazione del Normale [11]
sione
(secondo I.S. 10-0004)
(ferrosa)
Simbolo Note Norma Codice
[ore]

[12]
Fe/Zn 12 IV S 783 480 1XXXXX2A
[13]
I.S. 18-1102
Fe/Zn 12 IV [14] 778 240 1XXXXX2B

RIV/EC 5 PM - A26 500 1XXXXX2C

I.S. 18-1101
RIV/EC 8 PM [15] A27 1000 1XXXXX2D

Tolleranza 6g
Filettatura
Norma I.S. 10-3112

Categoria A
Tolleranze
Norma I.S. 10-1481

Difetti superficiali Norma I.S. 18-0505-A006

Collaudo Norma I.S. 18-0505-A010 (2° livello)

Prescrizioni generali Norma I.S. 10-2999

[10] Per applicazioni specifiche non comprese nel Prospetto IV, fare riferimento ai capitolati
IVECO STD. 18-1101 e 18-1102 richiedere l'inserimento di un nuovo numero di indivi­
duazione del Normale.
[11] XXXXX = Numero base del Normale.
[12] Per viti con passo ≤1 : Fe/Zn 7 IV S, codice 784.
[13] Rivestimenti da non usarsi se non a seguito di specifica autorizzazione da parte del Manuifac­
turing Product - Testing - Lab. CRF Torino - sede Cascinette.
[14] Per viti con passo ≤1 : Fe/Zn 7 IV, codice 776.
[15] Per viti con passo ≤1 : RIV/EC 5 PM, codice A26.

REALIZZAZIONE EDITORIALE A CURA DI ENGINEER STANDARDS

IVECO S t a n d a r d
Pagina 8/8
11-0173
Data 16.05.2016

3 DESIGNAZIONE

Esempio di designazione di una vite a testa bombata con flangia normale ed impronta esalobata
con filettatura d = M4, lunghezza nominale l = 20 mm, classe di resistenza 8.8 e rivestimento in
RIV/EC 5 F:

VITE A TESTA BOMBATA CON FLANGIA NORMALE ED IMPRONTA ESALOBATA M4x20

- 8.8 - RIV/EC 5 F - 18168325 EY 11-0173

NORME CITATE:
IVECO STD.: 10-0004, 10-1481, 10-2999, 10-3112, 10-4225, 18-0505-A001, 18-0505-A006,
18-0505-A010, 18-1101, 18-1102, 18-1103, 18-1106, 18-1109, 19-0201.
ISO: 14583.
