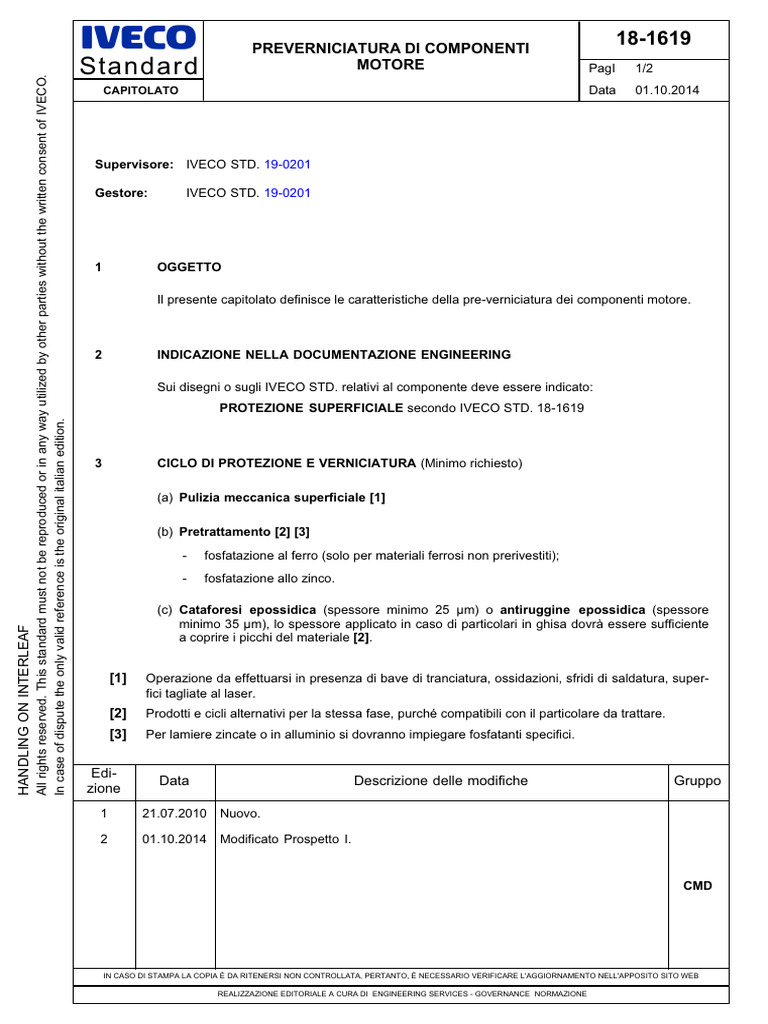

IVECO PREVERNICIATURA DI COMPONENTI

18-1619
Standard MOTORE PagI 1/2
All rights reserved. This standard must not be reproduced or in any way utilized by other parties without the written consent of IVECO.

CAPITOLATO Data 01.10.2014

Supervisore: IVECO STD. 19-0201

Gestore: IVECO STD. 19-0201

1 OGGETTO

Il presente capitolato definisce le caratteristiche della pre-verniciatura dei componenti motore.

2 INDICAZIONE NELLA DOCUMENTAZIONE ENGINEERING

Sui disegni o sugli IVECO STD. relativi al componente deve essere indicato:
PROTEZIONE SUPERFICIALE secondo IVECO STD. 18-1619
In case of dispute the only valid reference is the original italian edition.

3 CICLO DI PROTEZIONE E VERNICIATURA (Minimo richiesto)

(a) Pulizia meccanica superficiale [1]

(b) Pretrattamento [2] [3]

- fosfatazione al ferro (solo per materiali ferrosi non prerivestiti);
- fosfatazione allo zinco.

(c) Cataforesi epossidica (spessore minimo 25 µm) o antiruggine epossidica (spessore

minimo 35 µm), lo spessore applicato in caso di particolari in ghisa dovrà essere sufficiente
HANDLING ON INTERLEAF

a coprire i picchi del materiale [2].

[1] Operazione da effettuarsi in presenza di bave di tranciatura, ossidazioni, sfridi di saldatura, super­
fici tagliate al laser.
[2] Prodotti e cicli alternativi per la stessa fase, purché compatibili con il particolare da trattare.
[3] Per lamiere zincate o in alluminio si dovranno impiegare fosfatanti specifici.

Edi­
Data Descrizione delle modifiche Gruppo
zione
1 21.07.2010 Nuovo.

2 01.10.2014 Modificato Prospetto I.

CMD

IN CASO DI STAMPA LA COPIA È DA RITENERSI NON CONTROLLATA, PERTANTO, È NECESSARIO VERIFICARE L'AGGIORNAMENTO NELL'APPOSITO SITO WEB

REALIZZAZIONE EDITORIALE A CURA DI ENGINEERING SERVICES - GOVERNANCE NORMAZIONE

 IVECO S t a n d a r d
PagI 2/2
18-1619
Data 01.10.2014

4 CARATTERISTICHE PROTETTIVE DEI PARTICOLARI METALLICI VERNICIATI

PROSPETTO I

Metodo di
Caratteristiche Limiti
Prova
- Non sono ammesse superfici non protette;
Esame visivo -
- Non sono ammessi gravi difetti superficiali.
Spessore [µm] - Secondo quanto indicato al punto 3 [4]
I.S. 15-0461 Ad 0. Non sono ammesse frastagliature o sol­
Adesione
(ISO 2409) levamenti del film nel reticolo
I.S. 15-0473
Resistenza ai solventi [5] Non sono ammesse alterazioni superficiali
Metodo B
Resistenza all'umidità e successiva adesione I.S. 15-0503 Ad 1. Non sono ammesse rimozioni, blistering,
(240 h a 40 °C) I.S. 15-0461 variazioni di colore
Superfici esterne
Non sono ammessi:
I.S. 16-0135
Resistenza alla nebbia salina (96 h) - inneschi di corrosione su spigoli, giunzioni
A1/B1
(solo per lamiere ferrose non zincate) e superfici in genere;
(ISO 7253)
- blistering, distacchi;
- corrosione sottopellicolare > 2 mm.
Resistenza agli oli emulsionabili [6]
Non sono ammessi difetti superficiali, distacchi
Resistenza alle soluzioni alcaline [7]
Sovra-verniciabi­ Adesione Ad 0
lità con smalto
monocomponente Resistenza all'umidità e
Ad 1. Non sono ammesse rimozioni, blistering.
a bassa tempera­ successiva adesione
Accettate leggere variazioni di colore
tura (240 h a 40 °C) I.S. 15-0503
I.S. 15-0461
Adesione Ad 0
Sovra-verniciabi­
lità con smalto Resistenza all'umidità e Ad 1. Non sono ammesse rimozioni, blistering.
bicomponente successiva adesione
Accettate leggere variazioni di colore
(240 h a 40 °C)
[4] Per particolari in ghisa lo spessore misurato deve essere al netto della rugosità superficiale.
[5] Utilizzare miscela (30 % toluene - 70 % isottano).
[6] Immergere per 24 h il particolare in una soluzione al 3 % di acqua e olio emulsionabile, alla tempe­
ratura di 40 °C. Estrarre il particolare ed esaminarlo immediatamente e dopo 24 h.
[7] Immergere per 15 min il particolare in una soluzione al 10 % di carbonato sodico a 80 °C.

NOTA 1: il colore della pre-verniciatura deve corrispondere al Nero RAL 9005, salvo diversamente pre­
scritto.
NOTA 2: la pre-verniciatura è richiesta principalmente per le superfici esterne. Ove per ragioni tecniche/
economiche, escluse teste e basamenti, sia necessario verniciare il componente anche interna­
mente, devono essere garantiti i seguenti punti nelle normali condizioni di lavoro del motore:
D l'adesione del film anche se costantemente a contatto con oli motore, carburanti o vapori di
gasolio;
D che il film di vernice non venga dissolto nei liquidi (oli, carburanti, ecc.) presenti all'interno del
motore.

NORME CITATE

IVECO STD.: 15-0461, 15-0473, 15-0503, 16-0135, 19-0201.

ISO: 2409, 7253.
