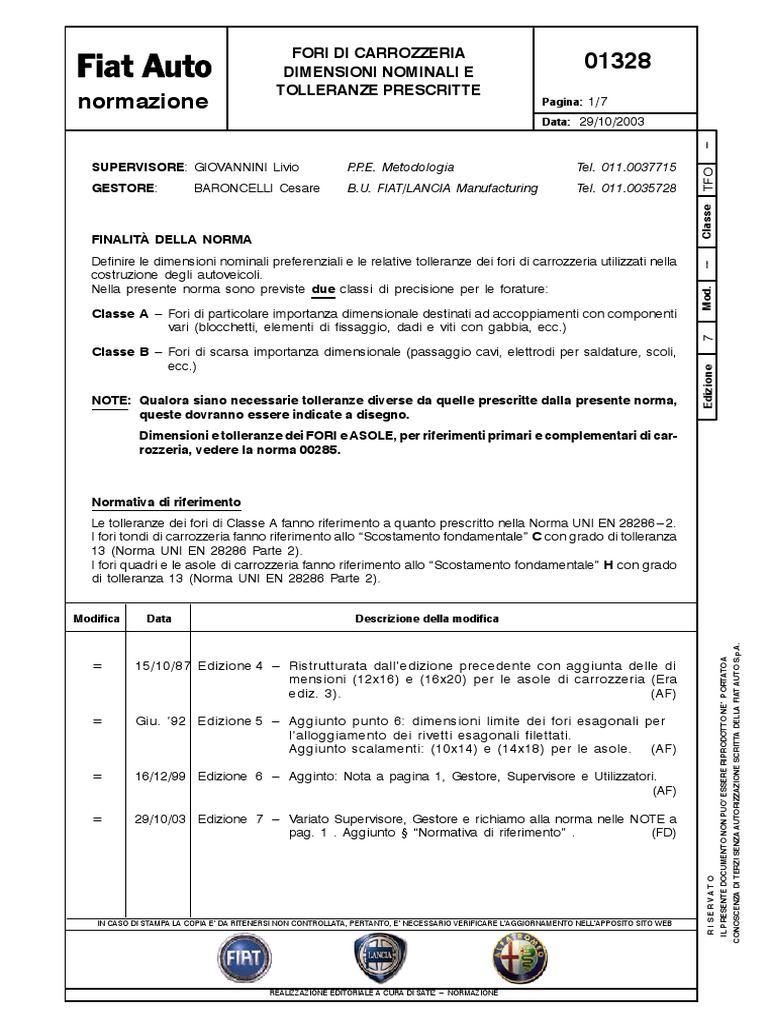

FORI DI CARROZZERIA

DIMENSIONI NOMINALI E
01328
TOLLERANZE PRESCRITTE
normazione Pagina: 1/7
Data: 29/10/2003

---
SUPERVISORE: GIOVANNINI Livio P.P.E. Metodologia Tel. 011.0037715

TFO
GESTORE: BARONCELLI Cesare B.U. FIAT/LANCIA Manufacturing Tel. 011.0035728

Classe
FINALITÀ DELLA NORMA
Definire le dimensioni nominali preferenziali e le relative tolleranze dei fori di carrozzeria utilizzati nella

---
costruzione degli autoveicoli.
Nella presente norma sono previste due classi di precisione per le forature:

Mod.
Classe A --- Fori di particolare importanza dimensionale destinati ad accoppiamenti con componenti
vari (blocchetti, elementi di fissaggio, dadi e viti con gabbia, ecc.)

7
Classe B --- Fori di scarsa importanza dimensionale (passaggio cavi, elettrodi per saldature, scoli,
ecc.)

Edizione
NOTE: Qualora siano necessarie tolleranze diverse da quelle prescritte dalla presente norma,
queste dovranno essere indicate a disegno.
Dimensioni e tolleranze dei FORI e ASOLE, per riferimenti primari e complementari di car-
rozzeria, vedere la norma 00285.

Normativa di riferimento
Le tolleranze dei fori di Classe A fanno riferimento a quanto prescritto nella Norma UNI EN 28286---2.
I fori tondi di carrozzeria fanno riferimento allo “Scostamento fondamentale” C con grado di tolleranza
13 (Norma UNI EN 28286 Parte 2).
I fori quadri e le asole di carrozzeria fanno riferimento allo “Scostamento fondamentale” H con grado
di tolleranza 13 (Norma UNI EN 28286 Parte 2).

Modifica Data Descrizione della modifica

CONOSCENZA DI TERZI SENZA AUTORIZZAZIONE SCRITTA DELLA FIAT AUTO S.p.A.

IL PRESENTE DOCUMENTO NON PUO’ ESSERE RIPRODOTTO NE’ PORTATO A
= 15/10/87 Edizione 4 --- Ristrutturata dall’edizione precedente con aggiunta delle di
mensioni (12x16) e (16x20) per le asole di carrozzeria (Era
ediz. 3). (AF)

= Giu. ’92 Edizione 5 --- Aggiunto punto 6: dimensioni limite dei fori esagonali per
l’alloggiamento dei rivetti esagonali filettati.
Aggiunto scalamenti: (10x14) e (14x18) per le asole. (AF)

= 16/12/99 Edizione 6 --- Agginto: Nota a pagina 1, Gestore, Supervisore e Utilizzatori.

(AF)

= 29/10/03 Edizione 7 --- Variato Supervisore, Gestore e richiamo alla norma nelle NOTE a
pag. 1 . Aggiunto § “Normativa di riferimento” . (FD)
RISERVATO

IN CASO DI STAMPA LA COPIA E’ DA RITENERSI NON CONTROLLATA, PERTANTO, E’ NECESSARIO VERIFICARE L’AGGIORNAMENTO NELL’APPOSITO SITO WEB

REALIZZAZIONE EDITORIALE A CURA DI SATIZ --- NORMAZIONE

 Pag. 2
01328 Modif.

1
FORI TONDI DI CARROZZERIA L (Di classe A oppure B)

1.1
Caratteristiche dimensionali
Le caratteristiche dimensionali sono specificate in figura 1 e prospetto 1.

Figura 1

Prospetto 1
d d
Scostamento limite Scostamento limite
Nom
Nom. Nom
Nom.
Classe A Classe A
Classe B Classe B
(C13) (C13)
2 +0,200 11
2,5 +0,060 12
3 13 +0,365
(3,3) +1 14 +0,095
3,5 +0,250 0 16
4 +0,070 18
(5) 20
6 (22)
6,5 25 +0,440
+0 440 +2
+0 110
+0,110 0
7 (28)
8 +0,300
+0 300 +2 30
+0 080
+0,080 0
9 35 +0,510
CONOSCENZA DI TERZI SENZA AUTORIZZAZIONE SCRITTA DELLA FIAT AUTO S.p.A.

10 40 +0,120
IL PRESENTE DOCUMENTO NON PUO’ ESSERE RIPRODOTTO NE’ PORTATO A

45 +0,520
50 +0,130
55 +0,600
60 +0,140
1.2
Indicazione a disegno
RISERVATO

Sulla linea di quota (o suo prolungamento) del diametro del foro devono essere riportate nell’ordine:
Il simbolo “ 4 ”, la dimensione del diametro (d) , la lettera che identifica la classe di tolleranza e
separato da un trattino (---) il riferimento alla presente norma.
Esempio di indicazione a disegno
Foro tondo con diametro d = 10 di classe A :
4 10A -- Norma 01328

_____________________________________________
L Per la criticità esecutiva nello stampaggio, evitare fori di diametro < 6.
( ) Dimensioni possibilmente da evitare.
REALIZZAZIONE EDITORIALE A CURA DI SATIZ S.p.A. --- NORMAZIONE
 Pag. 3
Modif.
01328
2
FORI QUADRI DI CARROZZERIA L (Di classe A oppure B)

2.1
Caratteristiche dimensionali
Le caratteristiche dimensionali sono specificate in figura 2 e prospetto 2.

Figura 2

Prospetto 1

a R
Scostamenti limite Scostamenti limite
Classe A
Nom. Classe B Nom. Classe A Classe B
(H13)
(5) +0,180 +1
6 +0 0
7
8 +0,220
9 +0
10 1 ¦ 0,1
, ¦ 0,1
,
11 +2
0
12
13 +0,270
+0 270
+0
14

CONOSCENZA DI TERZI SENZA AUTORIZZAZIONE SCRITTA DELLA FIAT AUTO S.p.A.

IL PRESENTE DOCUMENTO NON PUO’ ESSERE RIPRODOTTO NE’ PORTATO A
16

2.2
Indicazione a disegno
Sulla linea di quota (o sul suo prolungamento) della dimensione del foro devono essere riportate
nell’ordine: Il simbolo , la dimensione del lato (a), la lettera che identifica la classe
di tolleranza e separato da un trattino ( --- ) il riferimento alla presente norma.
RISERVATO

Esempio di indicazione a disegno

Foro quadro con dimensione a = 10 di classe A :
10A -- Norma 01328

_____________________________________________
L Per la criticità esecutiva nello stampaggio, evitare fori di diametro < 6.
( ) Dimensioni possibilmente da evitare.
REALIZZAZIONE EDITORIALE A CURA DI SATIZ S.p.A. --- NORMAZIONE
 Pag. 4
01328 Modif.

3
ASOLE DI CARROZZERIA (Di classe A oppure B)
3.1
Caratteristiche dimensionali :
Le caratteristiche dimensionali sono specificate in figura 3 e prospetto 3.

a Figura 3

Prospetto 3

a b
Scostamenti limite Scostamenti limite
Classe A Classe A
Nom. Classe B Nom. Classe B
(H13) (H13)
4,5 8
5 +0,180
+0 180 +1 10
+0 0 +0,220
6 9 +0
7 10
7 12
8 14 +0,270
+0,220
+0 220
8 16 +0
+0
10 14
+0,330
10 20 +2
+0
0
+2 +0,270
12 16
0 +0
13 +0,270
02 0 18
+0 +0,330
+0 330
CONOSCENZA DI TERZI SENZA AUTORIZZAZIONE SCRITTA DELLA FIAT AUTO S.p.A.

14 18
+0
IL PRESENTE DOCUMENTO NON PUO’ ESSERE RIPRODOTTO NE’ PORTATO A

16 20
20 40
20 +0,330 50 +0,390
25 +0 40 +0
30 50

3.2
RISERVATO

Indicazione a disegno
Sulla linea di riferimento che termina con una freccia sul contorno dell’asola devono essere riportate
nell’ordine: La dicitura ”Asola”, tra parentesi la dimensione maggiore (b), il segno ”x” e la dimensione
minore (a), dopo le parentesi la classe di tolleranza (unica per tutte le caratteristiche : ) e separato
da un trattino (---) il riferimento alla presente norma.
Esempio di indicazione a disegno
Asola con dimensioni b = 10 , a = 7 e classe di tolleranza A :
Asola (10 x 7) A -- Norma 01328
_____________________________________________
: Quando la direzione di tranciatura non è perpendicolare al piano dell’elemento da tranciare si
possono verificare variazioni dimensionali dell’asola; in questo caso le tolleranze dovranno es-
sere valutate dal progettista ed indicate a disegno.
REALIZZAZIONE EDITORIALE A CURA DI SATIZ S.p.A. --- NORMAZIONE
 Pag. 5
Modif.
01328
4
FORI TONDI CON INTAGLIO (È prevista una sola classe di tolleranza)

4.1
Caratteristiche dimensionali
Le caratteristiche dimensionali sono specificate in figura 4 e prospetto 4.

a d Figura 4

Prospetto 4

d a b R
Scostam. Scostam. Scostam. Scostam.
Nom. Nom. Nom. Nom.
limite limite limite limite
7 +0,25 5,5 +0,25 12,5 +0,25
1 ¦ 0,1
01
9 +0 6,5 +0 15,5 +0

4.2
Indicazione a disegno
Sulla linea di riferimento che termina con una freccia sul contorno dell’asola devono essere riportate
nell’ordine: La dicitura ”Foro con intaglio”, il simbolo ” 4 ” , la dimensione del diametro (d) , tra
parentesi la dimensione maggiore (b), il segno ”x” e la dimensione minore (a) e dopo le parentesi
separato da un trattino (---) il riferimento alla presente norma.
Esempio di indicazione a disegno
Foro con intaglio con d = 9 , b = 15,5 ed a = 6,5 :

CONOSCENZA DI TERZI SENZA AUTORIZZAZIONE SCRITTA DELLA FIAT AUTO S.p.A.

Foro con intaglio 4 9 (15,5 x 6,5) -- Norma 01328
IL PRESENTE DOCUMENTO NON PUO’ ESSERE RIPRODOTTO NE’ PORTATO A
RISERVATO

REALIZZAZIONE EDITORIALE A CURA DI SATIZ S.p.A. --- NORMAZIONE

 Pag. 6
01328 Modif.

5
FORI RETTANGOLARI DI CARROZZERIA (Di classe A oppure B)

5.1
Caratteristiche dimensionali :
Le caratteristiche dimensionali sono specificate in figura 5 e prospetto 5.

a Figura 5

Prospetto 5

a b R
Scostamenti limite Scostamenti limite Scostamenti limite
Classe A Classe A Classe A
Nom. Classe B Nom. Classe B Nom. Classe B
(H13) (H13) (H13)
4,5 8
5 +0,180
+0 180 +1 10
+0 0 +0,220
6 9 +0
7 10
7 12
8 +0,220
+0 220 14 +0,270
+0 270
+0 +0
8 16 +2
1 ¦ 0,1
01 ¦ 0,5
05
10 20 0
+2 +0,330
+0 330
+0,270 0 +0
13 18
+0
CONOSCENZA DI TERZI SENZA AUTORIZZAZIONE SCRITTA DELLA FIAT AUTO S.p.A.

20 40
IL PRESENTE DOCUMENTO NON PUO’ ESSERE RIPRODOTTO NE’ PORTATO A

20 +0,330 50 +0,390
25 +0 40 +0
30 50

5.2
Indicazione a disegno
Sulla linea di riferimento che termina con una freccia sul contorno del foro rettangolare devono essere
RISERVATO

riportate nell’ordine: La dicitura ”Foro rettangolare”, tra parentesi la dimensione maggiore (b), il
segno ”x” e la dimensione minore (a) , dopo le parentesi la classe di tolleranza (unica per tutte
le caratteristiche : ) e separato da un trattino (---) il riferimento alla presente norma.
Esempio di indicazione a disegno
Foro rettangolare con dimensioni b = 12 , a = 7, di classe B :
Foro rettangolare (12 x 7) -- Norma 01328

_____________________________________________
: Quando la direzione di tranciatura non è perpendicolare al piano dell’elemento da tranciare si
possono verificare variazioni dimensionali del foro; in questo caso le tolleranze dovranno esse-
re valutate dal progettista ed indicate a disegno.
REALIZZAZIONE EDITORIALE A CURA DI SATIZ S.p.A. --- NORMAZIONE
 Pag. 7
Modif.
01328
6
FORI ESAGONALI DI CARROZZERIA (È prevista una sola classe di tolleranza)

6.1
Caratteristiche dimensionali
Le caratteristiche dimensionali sono specificate in figura 6 e prospetto 6.

Figura 6

Prospetto 6

a
Scostamenti limite Rmax.
Nom.
(C13)
5 +0,250
6 +0,070
0 30
0,30
7 +0,300
9 +0,080
11 +0,365
0 40
0,40
13 +0,095

6.2
Indicazione a disegno

CONOSCENZA DI TERZI SENZA AUTORIZZAZIONE SCRITTA DELLA FIAT AUTO S.p.A.

Sulla linea di riferimento che termina con una freccia sul contorno del foro esagonale devono essere
IL PRESENTE DOCUMENTO NON PUO’ ESSERE RIPRODOTTO NE’ PORTATO A
riportate nell’ordine: La dicitura ”Foro esagono” , la dimensione (a) e separato da un trattino (---)
il riferimento alla presente norma.
Esempio di indicazione a disegno
Foro esagono con dimensione a = 9:
Foro esagono 9 -- Norma 01328
RISERVATO

REALIZZAZIONE EDITORIALE A CURA DI SATIZ S.p.A. --- NORMAZIONE
