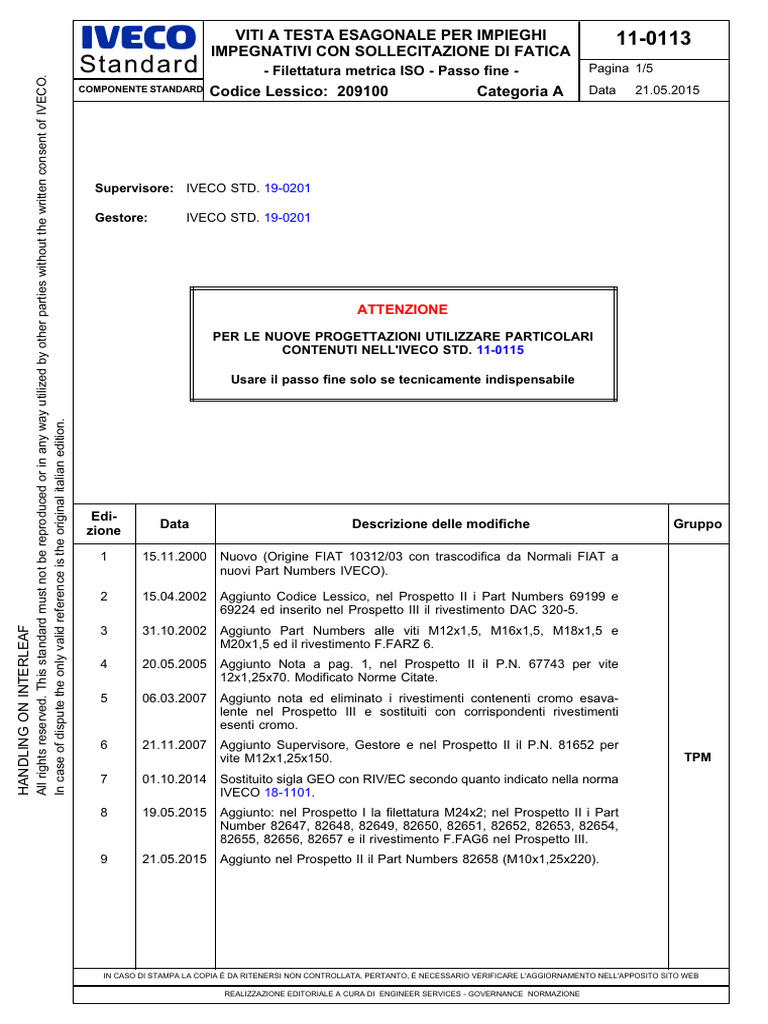

IVECO VITI A TESTA ESAGONALE PER IMPIEGHI
IMPEGNATIVI CON SOLLECITAZIONE DI FATICA
11-0113
Standard - Filettatura metrica ISO - Passo fine - Pagina 1/5
All rights reserved. This standard must not be reproduced or in any way utilized by other parties without the written consent of IVECO.
COMPONENTE STANDARD Codice Lessico: 209100 Categoria A Data 21.05.2015
Supervisore: IVECO STD. 19-0201
Gestore: IVECO STD. 19-0201
ATTENZIONE
PER LE NUOVE PROGETTAZIONI UTILIZZARE PARTICOLARI
CONTENUTI NELL'IVECO STD. 11-0115
Usare il passo fine solo se tecnicamente indispensabile
In case of dispute the only valid reference is the original italian edition.
Edi
Data Descrizione delle modifiche Gruppo
zione
1 15.11.2000 Nuovo (Origine FIAT 10312/03 con trascodifica da Normali FIAT a
nuovi Part Numbers IVECO).
2 15.04.2002 Aggiunto Codice Lessico, nel Prospetto II i Part Numbers 69199 e
69224 ed inserito nel Prospetto III il rivestimento DAC 320-5.
HANDLING ON INTERLEAF
3 31.10.2002 Aggiunto Part Numbers alle viti M12x1,5, M16x1,5, M18x1,5 e
M20x1,5 ed il rivestimento [Link] 6.
4 20.05.2005 Aggiunto Nota a pag. 1, nel Prospetto II il P.N. 67743 per vite
12x1,25x70. Modificato Norme Citate.
5 06.03.2007 Aggiunto nota ed eliminato i rivestimenti contenenti cromo esava
lente nel Prospetto III e sostituiti con corrispondenti rivestimenti
esenti cromo.
6 21.11.2007 Aggiunto Supervisore, Gestore e nel Prospetto II il P.N. 81652 per
vite M12x1,25x150. TPM
7 01.10.2014 Sostituito sigla GEO con RIV/EC secondo quanto indicato nella norma
IVECO 18-1101.
8 19.05.2015 Aggiunto: nel Prospetto I la filettatura M24x2; nel Prospetto II i Part
Number 82647, 82648, 82649, 82650, 82651, 82652, 82653, 82654,
82655, 82656, 82657 e il rivestimento F.FAG6 nel Prospetto III.
9 21.05.2015 Aggiunto nel Prospetto II il Part Numbers 82658 (M10x1,25x220).
IN CASO DI STAMPA LA COPIA È DA RITENERSI NON CONTROLLATA, PERTANTO, È NECESSARIO VERIFICARE L'AGGIORNAMENTO NELL'APPOSITO SITO WEB
REALIZZAZIONE EDITORIALE A CURA DI ENGINEER SERVICES - GOVERNANCE NORMAZIONE
IVECO S t a n d a r d
Pagina 2/5
11-0113
Data 21.05.2015
Dimensioni in mm
1 RAPPRESENTAZIONE E DIMENSIONI
30°
d1
6,3
I.S. 10-3130
d
e
3,2
z c1
c b
s k l
Particolare sottotesta a
R
d2
d3
PROSPETTO I - Dimensioni fondamentali
nominale 8 10 12 14 16 18 20 24
d1 -0,220 -0,270 -0,330
scost. limite
-0,220 -0,270 -0,330
Filettatura d (6g) M8 M10x1,25 M12x1,25 M12x1,5 M14x1,5 M16x1,5 M18x1,5 M20x1,5 M24x2
l ≤ 125 22 26 30 34 38 42 46 54
b
125 < l ≤ 200 28 32 36 40 44 48 52 60
[1]
l > 200 - 45 49 53 57 61 65 73
nominale 13 17 19 22 24 27 30 36
s -0,270 -0,330 -0,620
scost. limite
-0,270 -0,330 -0,620
e min. 14,38 18,90 21,10 24,49 26,75 30,14 33,53 39,98
nominale 5,5 7 8 9 10 12 13 15
k
scost. limite ±0,150 ±0,180 ±0,215
d2 12,2 16,2 18,0 21,0 23,0 26,0 29,0 33,61
d3 max. 9,2 11,2 14,2 16,2 18,2 20,2 22,4 26,40
R min. 0,4 0,4 0,6 0,6 0,6 0,6 0,8 0,8
c 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,5
c1 max. 2,2 2,2 2,2 2,6 2,6 2,6 2,6 4,0
z max. 3,1 3,1 3,1 3,8 3,8 3,8 3,8 5,0
a serie corta 2,5 2,5 2,5 3 3 3 3 4,0
max. serie norm. 3,1 3,1 3,1 3,8 3,8 3,8 3,8 5,0
Per la nota [1] vedere pagina seguente.
REALIZZAZIONE EDITORIALE A CURA DI ENGINEER SERVICES - GOVERNANCE NORMAZIONE
IVECO S t a n d a r d
Pagina 3/5
11-0113
Data 21.05.2015
PROSPETTO II - Lunghezze, N° base del Normale e massa
d 8x1,25 10x1,25 12x1,25 12x1,5
10 ±0,290
12
14
±0,350
16
18
20 69299 22,8
25 ±0,420 69300 25,4
30 69301 27,9 69305 40,6
35 69298 17,9
40 69302 34,8 69306 48,3
±0,500
45 69307 54,4
50 69308 58,8
55 69303 43,9
Lunghezza l (js15) [1]
60 69309 67,5
65 69310 71,8
±0,600
70 67743 76,1
75 66733 79,1
80
90
100 69311 102
±0,700
110
120 69312 120
130 69304 88,6 69313 128
140 69314 136
150 81652 145
±0,800
160
170
180
190
200
±0,925
220 82658 143
240
(segue ⇨ ⇨ )
Le viti con lunghezza compresa tra le due linee rosse in grassetto sono di normale produzione.
- Viti interamente filettate: sopra la riga nera in grassetto
- Viti parzialmente filettate: sotto la riga nera in grassetto.
[1] Le viti comprese tra la linea nera in grassetto e la linea blu in grassetto hanno i valori di “a” della
serie normale, le altre hanno valori di “a” della serie corta.
REALIZZAZIONE EDITORIALE A CURA DI ENGINEER SERVICES - GOVERNANCE NORMAZIONE
IVECO S t a n d a r d
Pagina 4/5
11-0113
Data 21.05.2015
( ⇨ ⇨ continua Prospetto II)
d 14x1,5 16x1,5 18x1,5 20x1,5 24x2
10 ±0,290
12
14
±0,350
16
18
20
25 ±0,420 69321 69,5
30
35 66612 83,2
40 69315 68,4 69322 90,2 66694 115
±0,500
45 69323 97,2 66695 133 66712 161
50 69316 81,9 69324 104 66696 142 66713 180
55 66734 87,9 69325 115 66697 151 66714 192
60 69326 123 66698 160 66715 204
65 69317 99,7 66613 131 66699 169 66716 216
Lunghezza l (js15) [1]
±0,600
70 69318 106 69199 138 66701 179 66717 228
75 69327 146 66702 189 66718 240
80 69328 154 66703 199 66719 252
90 69329 170 69333 224 66720 276
100 69319 141 69224 186 69334 244 69339 307
±0,700
110 69320 153 69330 201 69335 263 66721 324
120 69331 216 66704 283 69340 356 82648 524
130 66669 231 69336 301 66722 370 82649 557
140 66670 246 66705 314 69341 403 82650 592
150 66671 261 66706 334 66723 419
±0,800
160 66672 276 66707 353 66724 443
170 66673 291 69337 380 66725 467 82651 696
180 69332 308 66708 393 66726 491 82652 731
190 66690 230 66709 412 66727 515
200 66691 338 69338 438 66728 540
210 ±0,925 82653 836
220 66692 367 66710 471 66729 589
240 66693 398 66711 510 66730 638 82654 941
260 82655 1011
±1,050
280 82656 1081
320 82647 850
±1,150
330 82567 1256
Le viti con lunghezza compresa tra le due linee rosse in grassetto sono di normale produzione.
- Viti interamente filettate: sopra la riga nera in grassetto
- Viti parzialmente filettate: sotto la riga nera in grassetto.
[1] Le viti comprese tra la linea nera in grassetto e la linea blu in grassetto hanno i valori di “a” della
serie normale, le altre hanno valori di “a” della serie corta.
REALIZZAZIONE EDITORIALE A CURA DI ENGINEER SERVICES - GOVERNANCE NORMAZIONE
IVECO S t a n d a r d
Pagina 5/5
11-0113
Data 21.05.2015
2 PRESCRIZIONI TECNICHE E RIFERIMENTI A NORME
PROSPETTO III - Rivestimenti esenti cromo esavalente [2]
[2] Attenzione:
Rivestimenti esenti da cromo esavalente che dovranno essere utilizzati a partire dal 01 LUGLIO
2007 secondo Direttiva Comunitaria 2000/53/CE per veicoli con p.t.t. < 3,5 ton.
IVECO ha deciso di estendere la Direttiva 2000/53/CE a tutte le GAMME VEICOLO
TIPO DEL MATERIALE ACCIAIO
Simbolo 8R 10R
Classe di resistenza Norma I.S. 18-0505-A002
Codice 25066 25067
Rivestimento [3] Resistenza
alla corro
Numero di individuazione del Normale [4]
sione
Norma (secondo IVECO STD. 10-0004)
Simbolo Codice (ferrosa)
I.S. [ore]
F. FAG6 210 - 1XXXXX21 1XXXXX31
18-1106
F. FARZ6 207 - - 1XXXXX33
RIV/EC 5 A22 300 1XXXXX24 1XXXXX34
18-1101
RIV/EC 5 F A34 300 1XXXXX25 1XXXXX35
Tolleranza 6g
Filettatura
Norma I.S. 10-3130
Categoria A
Tolleranze
Norma I.S. 10-1481
Difetti superficiali Norma I.S. 18-0505-A006
Collaudo Norma I.S. 18-0505 A010 (1° livello)
[3] Per applicazioni specifiche non comprese nel Prospetto III, fare riferimento ai capitolati IVECO
STD. 18-1101, 18-1102, 18-1103, 18-1106 e 18-1109 richiedere l'inserimento di un nuovo
numero di individuazione del Normale.
[4] XXXXX = Numero base del Normale.
3 DESIGNAZIONE
Esempio di designazione di una vite a testa esagonale per impieghi impegnativi, filettatura d =
M10x1,25, lunghezza nominale l = 25 mm, classe di resistenza 8R e rivestimento RIV/EC 5 F:
VITE TE AD ALTA AFFIDABILITÀ M10 x 1,25 x 25 - 8R - RIV/EC 5 F - 16930025 EY 11-0113.
NORME CITATE:
IVECO STD.: 10-0004, 10-1481, 10-3130, 11-0115, 18-0505-A002, 18-0505-A006, 18-0505-A010,
18-1101, 18-1102, 18-1103, 18-1106, 18-1109, 19-0201.
