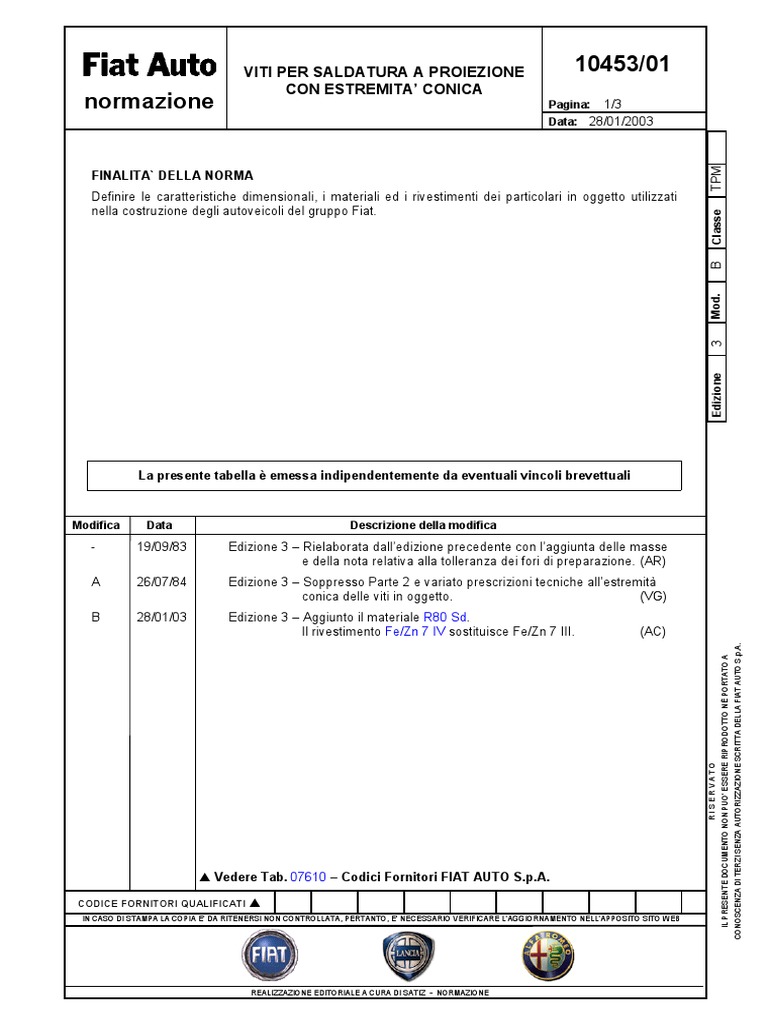

VITI PER SALDATURA A PROIEZIONE 10453/01

CON ESTREMITA’ CONICA

normazione Pagina: 1/3
Data: 28/01/2003

TPM
FINALITA` DELLA NORMA
Definire le caratteristiche dimensionali, i materiali ed i rivestimenti dei particolari in oggetto utilizzati
nella costruzione degli autoveicoli del gruppo Fiat.

BClasse
Mod.
3Edizione
La presente tabella è emessa indipendentemente da eventuali vincoli brevettuali

Modifica Data Descrizione della modifica

- 19/09/83 Edizione 3 – Rielaborata dall’edizione precedente con l’aggiunta delle masse

A 26/07/84
B 28/01/03
e della nota relativa alla tolleranza dei fori di preparazione. (AR)
Edizione 3 – Soppresso Parte 2 e variato prescrizioni tecniche all’estremità
conica delle viti in oggetto. (VG)
Edizione 3 – Aggiunto il materiale R80 Sd.
Il rivestimento Fe/Zn 7 IV sostituisce Fe/Zn 7 III. (AC)

CONOSCENZA DI TERZI SENZA AUTORIZZAZIONE SCRITTA DELLA FIAT AUTO S.p.A.

IL PRESENTE DOCUMENTO NON PUO' ESSERE RIPRODOTTO NÈ PORTATO A
RISERVATO

▲ Vedere Tab. 07610 – Codici Fornitori FIAT AUTO S.p.A.

CODICE FORNITORI QUALIFICATI ▲

IN CASO DI STAMPA LA COPIA E’ DA RITENERSI NON CONTROLLATA, PERTANTO, E’ NECESSARIO VERIFICARE L’AGGIORNAMENTO NELL’APPOSITO SITO WEB

REALIZZAZIONE EDITORIALE A CURA DI SATIZ - NORMAZIONE

 Pag. 2
10453/01 Data 28/01/03

Dimensioni in mm.

Esempio designazione:
1/40141/10 – Tab.10453/01 – Vite SDPR con estremità conica M8x25 Mat. R50 Sd Stab.

! Filettatatura d (6g) M4 M5 M6 M8 M10x1.25

nominale 12 13 14 17 19
d1 0 0
scost. limite
-0.700 -0.840

h
nominale 2 2.5 3.5
scost. limite ± 0.220 ± 0.240
+0.15
b 0 1 1.3
+0.3
n 0 2.5 3
m min. 9 9.5 10.5 13 15
R 0.2 ÷ 0.4 0.3 ÷ 0.5
z max. 1.8 2 2.5 3.1 3.1

Alloggiamento
CONOSCENZA DI TERZI SENZA AUTORIZZAZIONE SCRITTA DELLA FIAT AUTO S.p.A.
IL PRESENTE DOCUMENTO NON PUO' ESSERE RIPRODOTTO NÈ PORTATO A

! Viti di categoria A con filettatura Metrica ISO.

RISERVATO

" Per la tolleranza sul diametro del foro vedere norma 01328.

CLASSE FUNZIONALE 3 PROVVISORIO # SOGG. A QUALIFIC. #

Simbolo R50 Sd Stab R80 Sd
MATERIALE
Classe - Tabella Acciaio - 52605/02
CAPITOLATO 9.52605/01
RIVESTIMENTI
Normale
Simbolo Norma
Senza 1/XXXXX/10 1/XXXXX/20
Fe/Zn 7 IV 9.57405 1/XXXXX/11 1/XXXXX/21

REALIZZAZIONE EDITORIALE A CURA DI SATIZ - NORMAZIONE

 Pag. 3
Data 28/01/03
10453/01
Dimensioni in mm.

Filettatura d (6g) M4 M5 M6 M8 M10x1.25

N° base del normale – Massa (g/pezzo)
10 40097 2.53 40106 3.80 40119 4.85 40134 9.25
12 40098 2.68 40107 4.04 40120 5.19 40135 9.87
14 ±0.35 40099 2.83 40108 4.29 40121 5.53 40136 10.49 40153 14.96
16 40100 2.99 40109 4.54 40122 5.87 40137 11.11 40154 15.98
18 40101 3.12 40110 4.78 40123 6.21 40138 11.73 40155 17.00
20
Lunghezza l (js 15) $

40102 3.27 40111 5.03 40124 6.56 40795 12.35 40156 18.02
22 40103 3.42 40112 5.28 40125 6.90 40140 12.98 40157 19.04
25 ±0.42 40104 3.65 40113 5.65 40126 7.41 40141 13.91 40158 20.57
28 40114 6.02 40127 7.92 40142 14.84 40159 22.10
30 40115 6.26 40128 8.26 40143 15.46 40160 23.12
35 40116 6.87 40129 9.11 40144 17.01 40161 25.67
40 40117 7.49 40130 9.97 40145 18.56 40162 28.22
±0.50
45 40131 10.82 40146 20.12 40163 30.77
50 40132 11.69 40147 21.67 40164 33.33
55 40148 23.23 40165 35.88
60 40149 24.78 40166 38.43
±0.60
65 40150 26.34 40167 40.98
70 40151 27.90 40168 43.58

$ Solo I Normali compresi tra le due linee in grassetto sono di normale produzione.

- Vedere : Tab. 01410 – Tolleranze ISO.

Tab. 01444 – Prescrizioni generali.
