Creazione di un pattern esagonale tramite lo split tree
Creazione di un pattern esagonale tramite lo split tree

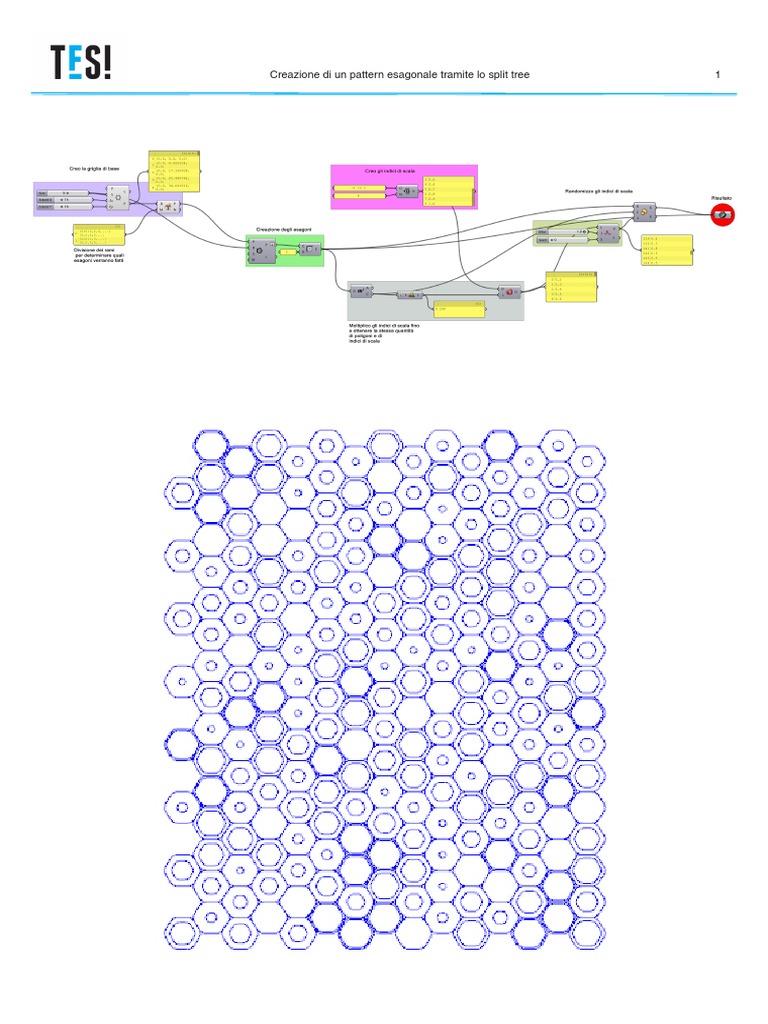

Nella prima fase creo una griglia esagonale che viene
poi divisa in due tronconi (vedi lapprofondimento nella pagina successiva). Da ogni punto selezionato viene creato un poligono che poi viene arrotondato. Nel gruppo viola creiamo una lista di valori di scala che vengono moltiplicati con il comando Replicate Data fino a equiparare la lunghezza dei punti (nel gruppo grigio)
I valori ottenuti vengono randomizzati con il comando
Jitter. e poi saranno i fattori di scala dei poligoni (introdotti in G) scalati tramite il centro (determinato dal comando Area). Nota: non era necessario usare il comando area (potevo usare direttamente i punti della griglia) ma ho preferito effettuare il passaggio per pulire e suddividere la definizione. Il flatten viene utilizzato per omogeneizzare le liste ( in base al pattern dato nel riquadro 1 potremmo avere liste con lunghezze diverse), cosi da ottenere una lista unica pi facilmente lavorabile.
Creazione di un pattern esagonale tramite lo split tree
I codici che vedete nel pannello A si riferiscono al pannello B.
Quello che andiamo a dire dei rami che ottieni seleziona i rami con 0,2,6 e poi prosegui con la distanza degli ultimi due (il prossimo sar 6+(6-2) = 10) di quei rami selezionati seleziona gli oggetti della lista 2,4,5 e poi contina con la regola precedente (2,4,5,6,7 ecc...) Applica inoltre una selezione aggiuntiva dei rami 1,3,... ecc e di questi rami seleziona gli oggetti 0,2,3,5,...
