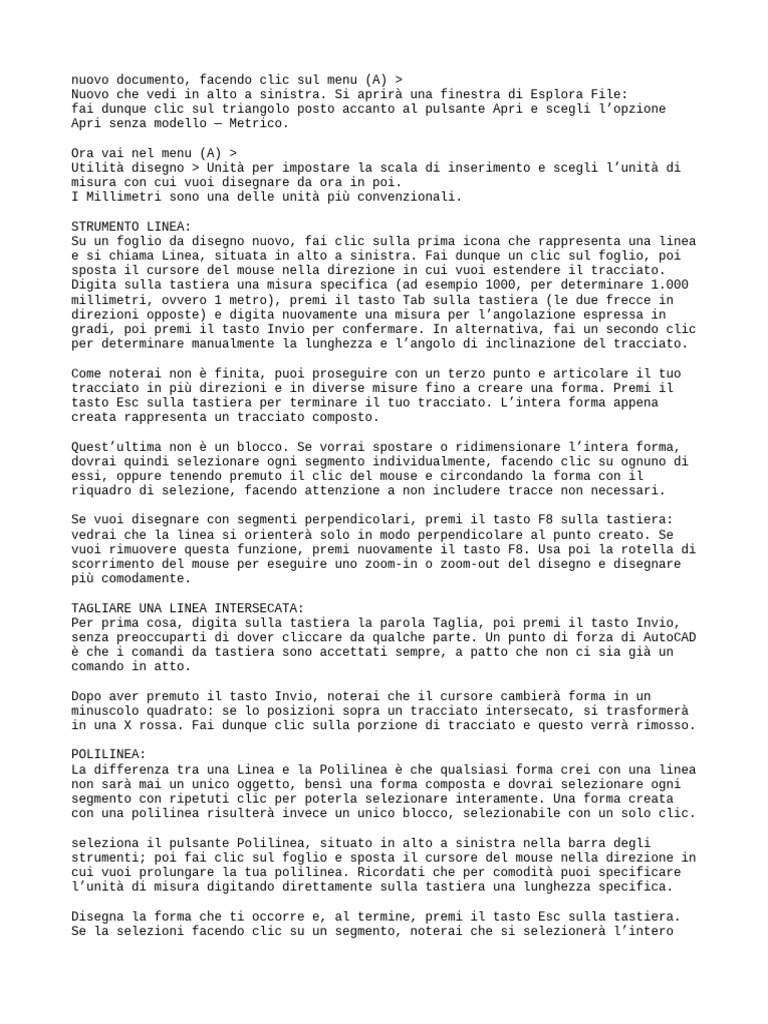

nuovo documento, facendo clic sul menu (A) >

Nuovo che vedi in alto a sinistra. Si aprirà una finestra di Esplora File:
fai dunque clic sul triangolo posto accanto al pulsante Apri e scegli l’opzione
Apri senza modello — Metrico.

Ora vai nel menu (A) >

Utilità disegno > Unità per impostare la scala di inserimento e scegli l’unità di
misura con cui vuoi disegnare da ora in poi.
I Millimetri sono una delle unità più convenzionali.

STRUMENTO LINEA:
Su un foglio da disegno nuovo, fai clic sulla prima icona che rappresenta una linea
e si chiama Linea, situata in alto a sinistra. Fai dunque un clic sul foglio, poi
sposta il cursore del mouse nella direzione in cui vuoi estendere il tracciato.
Digita sulla tastiera una misura specifica (ad esempio 1000, per determinare 1.000
millimetri, ovvero 1 metro), premi il tasto Tab sulla tastiera (le due frecce in
direzioni opposte) e digita nuovamente una misura per l’angolazione espressa in
gradi, poi premi il tasto Invio per confermare. In alternativa, fai un secondo clic
per determinare manualmente la lunghezza e l’angolo di inclinazione del tracciato.

Come noterai non è finita, puoi proseguire con un terzo punto e articolare il tuo
tracciato in più direzioni e in diverse misure fino a creare una forma. Premi il
tasto Esc sulla tastiera per terminare il tuo tracciato. L’intera forma appena
creata rappresenta un tracciato composto.

Quest’ultima non è un blocco. Se vorrai spostare o ridimensionare l’intera forma,

dovrai quindi selezionare ogni segmento individualmente, facendo clic su ognuno di
essi, oppure tenendo premuto il clic del mouse e circondando la forma con il
riquadro di selezione, facendo attenzione a non includere tracce non necessari.

Se vuoi disegnare con segmenti perpendicolari, premi il tasto F8 sulla tastiera:

vedrai che la linea si orienterà solo in modo perpendicolare al punto creato. Se
vuoi rimuovere questa funzione, premi nuovamente il tasto F8. Usa poi la rotella di
scorrimento del mouse per eseguire uno zoom-in o zoom-out del disegno e disegnare
più comodamente.

TAGLIARE UNA LINEA INTERSECATA:

Per prima cosa, digita sulla tastiera la parola Taglia, poi premi il tasto Invio,
senza preoccuparti di dover cliccare da qualche parte. Un punto di forza di AutoCAD
è che i comandi da tastiera sono accettati sempre, a patto che non ci sia già un
comando in atto.

Dopo aver premuto il tasto Invio, noterai che il cursore cambierà forma in un
minuscolo quadrato: se lo posizioni sopra un tracciato intersecato, si trasformerà
in una X rossa. Fai dunque clic sulla porzione di tracciato e questo verrà rimosso.

POLILINEA:
La differenza tra una Linea e la Polilinea è che qualsiasi forma crei con una linea
non sarà mai un unico oggetto, bensì una forma composta e dovrai selezionare ogni
segmento con ripetuti clic per poterla selezionare interamente. Una forma creata
con una polilinea risulterà invece un unico blocco, selezionabile con un solo clic.

seleziona il pulsante Polilinea, situato in alto a sinistra nella barra degli

strumenti; poi fai clic sul foglio e sposta il cursore del mouse nella direzione in
cui vuoi prolungare la tua polilinea. Ricordati che per comodità puoi specificare
l’unità di misura digitando direttamente sulla tastiera una lunghezza specifica.

Disegna la forma che ti occorre e, al termine, premi il tasto Esc sulla tastiera.
Se la selezioni facendo clic su un segmento, noterai che si selezionerà l’intero
blocco.

COME FARE UN POLIGONO:

Se vuoi disegnare un rettangolo, trovi il pulsante apposito chiamato Rettangolo, in
alto a sinistra nella barra degli strumenti del programma. Una volta selezionato,
puoi specificare le dimensioni di base e altezza semplicemente digitando le unità
sulla tastiera; ad esempio, digita 40 e premi il tasto invio, poi digita 20 e premi
nuovamente il tasto invio. Hai ottenuto così un rettangolo di base 40 millimetri e
alto 20 millimetri. Se vuoi disegnare un poligono con più lati, seleziona lo
strumento Poligono dal triangolino situato accanto al pulsante Rettangolo.

Ora, prima di cliccare sul foglio da disegno, specifica quanti lati dovrà avere il
tuo poligono, digitando il numero sulla tastiera seguito dalla pressione del tasto
Invio (ad esempio 3, per fare un triangolo), dopodiché fai clic su un punto a
piacere del foglio per impostare il centro del poligono.

Infine, dal menu a tendina che ti viene proposto, specifica se vuoi che sia
Inscritto nel cerchio o Circoscritto attorno al cerchio. Sposta il cursore mouse
per dare una dimensione al poligono e poi fai clic per crearlo.

DISEGNARE A LIVELLI:
per disegnare in modo ordinato è quello di separare il disegno in Layer (Livelli) e
assegnare a ogni oggetto del disegno un apposito layer. Per farti un esempio, in
una planimetria è molto importante disegnare i muri in un layer, gli impianti
elettrici in un layer, gli impianti idraulici in un altro layer, i serramenti in un
ulteriore layer e così via. Questo meccanismo ti aiuta a distinguere un insieme di
elementi specifici dagli altri.

clic sul pulsante Proprietà layer, situato in alto al centro nella barra degli
strumenti. In seguito, fai clic sul pulsante con il simbolo più simile a una stella
per creare un nuovo layer e digita il nome che vuoi assegnargli (es. Serramenti,
Muri o Impianto elettrico).

Crea tutti i livelli che ti servono in questo modo. Se vuoi eliminarne uno, puoi
cliccare sull’icona con la X rossa. Poi chiudi la finestra delle proprietà dei
layer, facendo clic sulla X posta nell’angolo superiore.

Per includere un disegno nel Layer corretto, a questo punto, ti basta scegliere il
layer dal menu a tendina situato in alto al centro e cominciare a disegnare. Se ti
sei dimenticato di farlo o hai cominciato a disegnare in un layer sbagliato, non ti
preoccupare: seleziona tutte le forme che vuoi spostare nel layer corretto, dopo
averle selezionate accuratamente cambia layer dal menu a tendina e vedrai che le
forme selezionate verranno incluse automaticamente in quello specifico layer.

Quando il disegno inizia a diventare complesso o ricco di elementi, potrebbe

tornarti utile nascondere temporaneamente i livelli che non ti interessano per poi
renderli visibili successivamente. Per fare questo devi cliccare sull’icona dei
layer con la lampadina, situata sempre in alto al centro vicino agli altri
strumenti dei Layer. Se vuoi disegnare evitando di modificare elementi di altri
layer, puoi bloccare quei layer dal pulsante Layer accompagnato dal simbolo del
lucchetto.

FARE UN BLOCCO:
I blocchi sono disegni complessi o gruppi di tracciati e forme che compongono un
unico oggetto virtuale, ovvero un blocco di elementi. Lavorare in blocchi è molto
utile poiché ti agevola nella selezione di multi-tracciati o insiemi di oggetti, in
effetti il risultato è che ti basta fare un clic per selezionare più tracciati
composti.
creare il tuo disegno o l’insieme di forme che vorresti diventassero un unico
oggetto mobile e scalabile (ad esempio un arredo, una valvola o una caldaia). Fatto
ciò, seleziona accuratamente tutti i tracciati che compongono il tuo disegno e
clicca sul pulsante Crea situato in alto al centro nella barra degli strumenti. Si
aprirà una finestra in cui specificare il Nome del blocco (inserisci il nome più
appropriato per te): una volta fatto, clicca sul pulsante OK.

Un modo alternativo di creare un blocco è quello di selezionare tutti i segmenti da

far rientrare nel blocco, fare clic destro, scegliere le voci Appunti > Copia dal
menu contestuale, fare nuovamente clic destro e scegliere le voci Appunti > incolla
come blocco dal menu che si apre. Verrà così creata l’esatta copia della selezione,
ma come un unico gruppo.

SEPARARE - ESPLODERE UN BLOCCO:

Se hai creato un blocco in modo errato o vuoi separare semplicemente un blocco per
editarlo o per rimodellarlo, sappi che puoi separare qualsiasi blocco riportandolo
allo stato originario, ossia un multi-tracciato composto.

fai clic sul blocco che vuoi scomporre. Una volta selezionato, non devi far altro
che cliccare sul pulsante Esplodi situato in alto a sinistra nella barra degli
strumenti. Potrai così selezionare individualmente tutti i segmenti della forma
appena scomposta.
