Electrico E50xn Servicio Tecnico

12/1/2018 Document

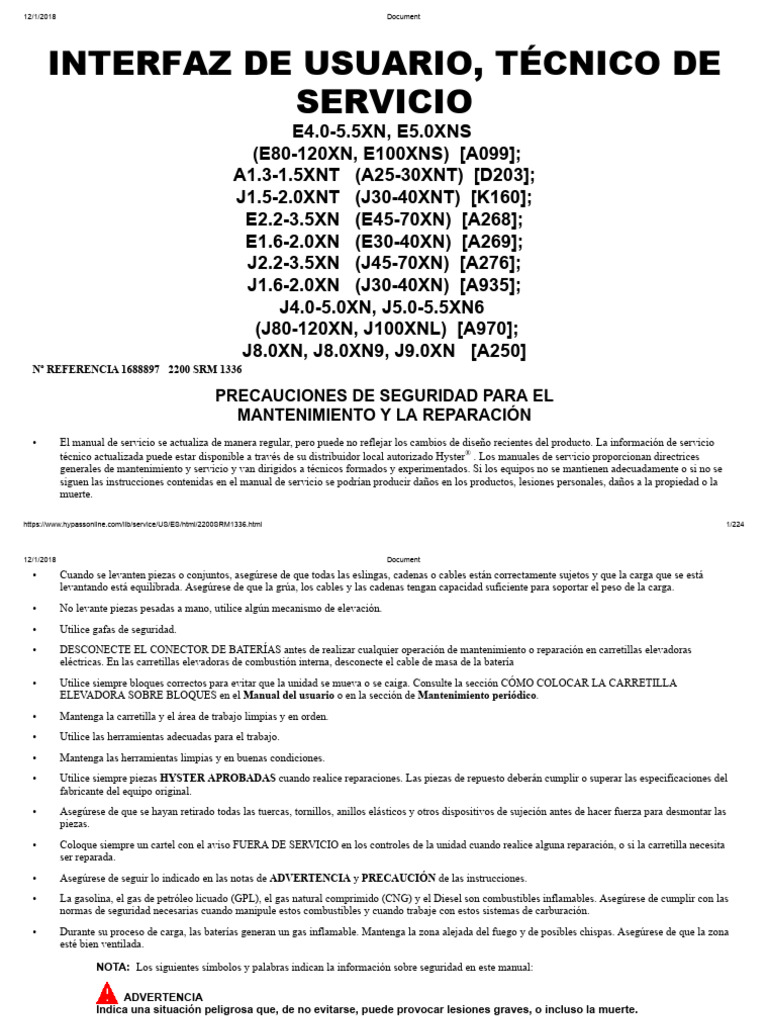

INTERFAZ DE USUARIO, TÉCNICO DE

SERVICIO
E4.0-5.5XN, E5.0XNS
(E80-120XN, E100XNS) [A099];
A1.3-1.5XNT (A25-30XNT) [D203];
J1.5-2.0XNT (J30-40XNT) [K160];
E2.2-3.5XN (E45-70XN) [A268];
E1.6-2.0XN (E30-40XN) [A269];
J2.2-3.5XN (J45-70XN) [A276];
J1.6-2.0XN (J30-40XN) [A935];
J4.0-5.0XN, J5.0-5.5XN6
(J80-120XN, J100XNL) [A970];
J8.0XN, J8.0XN9, J9.0XN [A250]
Nº REFERENCIA 1688897 2200 SRM 1336
PRECAUCIONES DE SEGURIDAD PARA EL

MANTENIMIENTO Y LA REPARACIÓN
• El manual de servicio se actualiza de manera regular, pero puede no reflejar los cambios de diseño recientes del producto. La información de servicio
técnico actualizada puede estar disponible a través de su distribuidor local autorizado Hyster® . Los manuales de servicio proporcionan directrices
generales de mantenimiento y servicio y van dirigidos a técnicos formados y experimentados. Si los equipos no se mantienen adecuadamente o si no se
siguen las instrucciones contenidas en el manual de servicio se podrían producir daños en los productos, lesiones personales, daños a la propiedad o la
muerte.
https://www.hypassonline.com/lib/service/US/ES/html/2200SRM1336.html 1/224
12/1/2018 Document
• Cuando se levanten piezas o conjuntos, asegúrese de que todas las eslingas, cadenas o cables están correctamente sujetos y que la carga que se está
levantando está equilibrada. Asegúrese de que la grúa, los cables y las cadenas tengan capacidad suficiente para soportar el peso de la carga.
• No levante piezas pesadas a mano, utilice algún mecanismo de elevación.
• Utilice gafas de seguridad.
• DESCONECTE EL CONECTOR DE BATERÍAS antes de realizar cualquier operación de mantenimiento o reparación en carretillas elevadoras
eléctricas. En las carretillas elevadoras de combustión interna, desconecte el cable de masa de la batería
• Utilice siempre bloques correctos para evitar que la unidad se mueva o se caiga. Consulte la sección CÓMO COLOCAR LA CARRETILLA
ELEVADORA SOBRE BLOQUES en el Manual del usuario o en la sección de Mantenimiento periódico.
• Mantenga la carretilla y el área de trabajo limpias y en orden.
• Utilice las herramientas adecuadas para el trabajo.
• Mantenga las herramientas limpias y en buenas condiciones.
• Utilice siempre piezas HYSTER APROBADAS cuando realice reparaciones. Las piezas de repuesto deberán cumplir o superar las especificaciones del
fabricante del equipo original.
• Asegúrese de que se hayan retirado todas las tuercas, tornillos, anillos elásticos y otros dispositivos de sujeción antes de hacer fuerza para desmontar las
piezas.
• Coloque siempre un cartel con el aviso FUERA DE SERVICIO en los controles de la unidad cuando realice alguna reparación, o si la carretilla necesita
ser reparada.
• Asegúrese de seguir lo indicado en las notas de ADVERTENCIA y PRECAUCIÓN de las instrucciones.
• La gasolina, el gas de petróleo licuado (GPL), el gas natural comprimido (CNG) y el Diesel son combustibles inflamables. Asegúrese de cumplir con las
normas de seguridad necesarias cuando manipule estos combustibles y cuando trabaje con estos sistemas de carburación.
• Durante su proceso de carga, las baterías generan un gas inflamable. Mantenga la zona alejada del fuego y de posibles chispas. Asegúrese de que la zona
esté bien ventilada.
NOTA: Los siguientes símbolos y palabras indican la información sobre seguridad en este manual:
ADVERTENCIA
Indica una situación peligrosa que, de no evitarse, puede provocar lesiones graves, o incluso la muerte.
PRECAUCIÓN
12/1/2018 Document
Indica una situación peligrosa que, de no evitarse, puede provocar lesiones leves o moderadas y daños
materiales.
En la carretilla elevadora, el símbolo de ADVERTENCIA y la palabra aparecen sobre un fondo naranja. El
símbolo de PRECAUCIÓN y la palabra aparecen sobre un fondo amarillo.
"GUARDIANAS
DE LA
CALIDAD"
12/1/2018 Document
PIEZAS
APROBADAS
©2017 HYSTER COMPANY
HYSTER
ÍNDICE
General
Descripción
Acceso al menu del panel de visualización
Diagrama de flujo de menú
Diagrama de flujo de menú de técnico de servicio
Navegación por los menús
Estructura del menú principal
Pantallas y pantallas de títulos
Submenús
Volver al Menú Principal
Iconos y Ajustes
Teclas Programables
Introducir Números
Glosario de Iconos
Introducción
Iconos de teclas programables
Iconos superpuestos
Pantalla de sistema apagado y pantallas de alerta
Pantallas de título del menú principal
Iconos de submenús agrupados por menú
12/1/2018 Document
ÍNDICE
Iconos de la pantalla de operación
Iconos de la pantalla de clave de acceso
Iconos del submenú del registro de actividad
Iconos del submenú de calibración
Iconos del submenú de visualización
Iconos del submenú de estado
Iconos del submenú de configuración de la carretilla elevadora
Iconos del submenú diagnósticos
Pantalla de operación
Introducción
Controles del modo de rendimiento
Iconos de estado y de advertencia
Indicador de descarga de la batería
Indicadores de dirección y del freno de estacionamiento
Luces de emergencia y controles de alumbrado
Indicador de ángulo de la dirección
Hora del sistema
Indicador del peso de la carga
Pantallas de sistema apagado/pantallas de alerta
Introducción
Pantalla de sistema apagado
Pantallas de alerta
Pantalla de clave de acceso
Introducción
Configuración de clave de acceso de técnico de servicio
Añadir/Eliminar/Cambiar claves de acceso
Registro de claves de acceso
Menú de registro de actividad
Introducción
Registro de lista de comprobación del carretillero
Registro de claves de acceso
Registro de eventos de impacto
Menú Calibración
Introducción
12/1/2018 Document
ÍNDICE
Calibración del peso de la carga
Calibración del punto de parada de retorno a inclinación predeterminada
Calibración del umbral de la válvula manual y de la válvula electrohidráulica
Calibración del punto central del volante
Calibración de la posición del eje de dirección
Calibración del punto central del eje de dirección
Calibración de los hidráulicos manuales
Menú Visualización
Introducción
Menú Ajustar Formato de Fecha y Hora
Menú Ajustar Tiempo de Ahorro de Luz Diurna
Procedimiento para ajustar automáticamente el tiempo de ahorro de luz diurna
Menú Ajustar Hora y Fecha
Procedimiento para ajustar la hora y la fecha
Menú Ajustar unidades
Menú Estado
Introducción
Versiones VSM
Versiones del panel de visualización
Número de serie de la carretilla
Cuentahoras
Versiones del controlador electrohidráulico
Versiones del controlador del motor de la bomba
Versiones del controlador del motor de tracción 1
Versiones del controlador del motor de tracción 2
Versiones del controlador de las luces
Versiones del sensor de impacto
Versiones del controlador de dirección electrónica 1
Versiones del controlador de dirección electrónica 2
Menú Configuración inicial de la carretilla elevadora
Introducción
Añadir/Eliminar claves de acceso
Frenado del motor
Cambio de los ajustes de frenado del motor
Configuración de la batería
12/1/2018 Document
ÍNDICE
Ajuste del BDI
Índices de aceleración
Inicialización de cuentahoras
Apagado del monitor de impactos
Lista de comprobación del carretillero
Caudal auxiliar mínimo de la bomba
Recordatorio de mantenimiento programado
Límite de velocidad de tracción
Retorno a inclinación predeterminada
Retardo de tiempo de apagado automático
Ajustes del monitor de impactos
Detección de impactos
Establecimiento de ajustes
Ajuste inicial de los ajustes de impacto suave y fuerte
Reajuste de los ajustes de impacto ligero e impacto fuerte.
Alarma de movimiento
Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica de Elevación
Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica de Descenso
Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica de Inclinación hacia delante
Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica de Inclinación hacia atrás
Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica Auxiliar 1A.
Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica Auxiliar 1B.
Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica Auxiliar 2A
Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica Auxiliar 2B
Funciones hidráulicas opcionales
Control de las luces traseras
Restauración de los valores por defecto
Ajuste de la Fricción y del Número de Vueltas del Volante
Navegación
Cómo Ajustar la Configuración
Fricción de la dirección
Número de Vueltas del Volante
Menú Diagnósticos
Introducción
Registro de códigos de fallos
12/1/2018 Document
ÍNDICE
Detalles de registro de fallos
Velocímetro
Interruptor direccional
Estado motor de tracción 1
Estado motor de tracción 2
Sensor de ocupación
Sensores del sistema del freno
Estado de la bomba
Hydraulic Control Inputs (Entradas de control hidráulico)
Válvulas electrohidráulicas
Sensores hidráulicos
Tensiones del sistema
Sensores de posición de la dirección
Sensores de posición de la dirección electrónica
Freno Eléctrico
Navegación
Esta sección es para los modelos siguientes:
E4.0-5.5XN, E5.0XNS (E80-120XN, E100XNS) [A099];

A1.3-1.5XNT (A25-30XNT) [D203];
J1.5-2.0XNT (J30-40XNT) [K160];
E2.2-3.5XN (E45-70XN) [A268];
E1.6-2.0XN (E30-40XN) [A269];
J2.2-3.5XN (J45-70XN) [A276];
J1.6-2.0XN (J30-40XN) [A935];
J4.0-5.0XN, J5.0-5.5XN6 (J80-120XN, J100XNL) [A970];
J8.0XN, J8.0XN9, J9.0XN [A250]
General
DESCRIPCIÓN
12/1/2018 Document
La información proporcionada en este Manual de servicio describe las funciones del panel de visualización que están disponibles para el técnico de servicio.
Con una clave de acceso adecuada para el técnico de servicio, este puede acceder a opciones del menú que no son visibles para el carretillero o para el
supervisor.
ACCESO AL MENU DEL PANEL DE VISUALIZACIÓN
Gire el interruptor de arranque sin llave o la llave de contacto hasta la posición de encendido (ON) para activar el panel de visualización. Figura 1 muestra la
disposición del panel de visualización, incluida la posición de la llave de contacto o del interruptor de arranque sin llave.
Figura 1. Panel de visualización de la carretilla elevadora

Leyenda de la Figura 1
1. TECLAS 2 Y 3
2. TECLA DE DESPLAZAMIENTO HACIA DELANTE (FLECHA DERECHA)
3. TECLAS 5, 6, 7, 8, 9 Y 0
4. INTERRUPTOR DE ARRANQUE SIN LLAVE O LLAVE DE CONTACTO
5. TECLA DE DESPLAZAMIENTO HACIA ATRÁS (FLECHA IZQUIERDA)
6. TECLAS 1 Y 4
12/1/2018 Document
7. TECLA ALMOHADILLA (TECLA #)
8. TECLA INTRO (TECLA ASTERISCO *)
La pantalla de clave de acceso de carretillero aparece en el momento del arranque tal y como se muestra en Figura 2 si están habilitadas las claves de acceso de
carretillero.
Figura 2. Pantalla de clave de acceso
Utilice las teclas numéricas del panel de visualización para introducir su clave de acceso de técnico de servicio de cinco dígitos.
Si se ha introducido ya una clave de acceso que no sea de técnico de servicio en la pantalla de clave de acceso inicial, se podrá navegar hasta la pantalla de clave
de acceso presionando la tecla Intro (*) para ir al menú principal, y presionando luego latecla de desplazamiento hacia atrás (*—) o la tecla de
desplazamiento hacia adelante (—*) para acceder a la pantalla de clave de acceso. Consulte el apartado Estructura del menú principal para obtener información
sobre las pantallas de títulos del menú principal (menús de nivel principal).
Diagrama de flujo de menú

DIAGRAMA DE FLUJO DE MENÚ DE TÉCNICO DE SERVICIO
NOTA: Dependiendo del equipamiento de la carretilla, algunas de las funciones descritas en esta sección pueden no estar incluidas en la estructura del menú de
a bordo para una carretilla en especial.
NOTA: Los iconos que se visualizan en la pantalla de operación varían en función de la operación que se está realizando en la carretilla elevadora y de otros
factores. El indicador de descarga de batería, la hora del sistema y el intermitente se visualizan siempre.
12/1/2018 Document
Todos los menús disponibles se agrupan por funciones en las pantallas de menú principal, que también se llaman menús de título de nivel superior. Cuando
selecciona una pantalla de menú principal, el sistema presenta entonces submenús, también conocidos como menús de segundo nivel, a través de los cuales
podrá ir pasando de manera cíclica usando las teclas ARRIBA ↑ o ABAJO ↓ hasta que encuentre el que quiera visualizar en el Panel de Visualización. Dos
pantallas de menú principal, la pantalla de operación y la de clave de acceso, no tienen ningún submenú asociado, pero los demás menús principales llevan a
submenús.
El siguiente diagrama de flujo es solamente para uso de técnicos de servicio. Véase Figura 3 y Tabla 1.
12/1/2018 Document
Figura 3. Diagrama de Flujo de Técnico de Servicio (Hoja 1 de 4)
12/1/2018 Document
12/1/2018 Document
12/1/2018 Document
12/1/2018 Document
Tabla 1. Diagrama de flujo de menú de técnico de servicio
A B C D E F G H
1 Pantalla de Entrada de clave de Registro Configuración inicial de la Estado de la Ajuste de la pantalla
Calibración Diagnósticos
operación acceso de actividad carretilla elevadora carretilla elevadora
2 Lista de Comprobación del Operario Pantalla de Visualización del Peso de la Carga Registro de códigos de fallo Añadir/Eliminar Clave de Acceso Versión VSM Ajustar Formato de
Fecha y Hora
3 Eventos de Impacto Hidráulicos Manuales Controlador de dirección electrónica Restaurar Valores por Defecto Versión Controlador 1 Ajustar Unidades
Dirección Electrónica
4 Clave de Acceso Punto Central del Eje de Dirección Sensores de posición de la dirección Fricción del volante Versión Controlador 2 Ajustar Hora y Fecha
Dirección Electrónica
5 HOJA 1 Posición del Eje de Dirección Tensiones del sistema Control de lámpara trasera Versión del Sensor de Ajustar Hora de Ahorro
Impactos de Luz Diurna
6 Punto Central del Volante Sensores hidráulicos Funciones hidráulicas opcionales Versión del Controlador de las
Luces
7 Válvulas hidráulicas Válvulas electrohidráulicas Ajustes AUX 2B Versión controlador tracción 2
8 Punto de parada RTST Entradas de control hidráulico Ajustes AUX 2A Versión controlador tracción 1
9 Estado de la bomba Ajustes AUX 1B Versión del Controlador del
Motor de la Bomba
10 Sensores del sistema de freno Ajustes Aux 1A Versión del Controlador
Electrohidráulico
11 HOJA 2 Sensor de ocupación Ajustes de inclinación hacia atrás Cuentahoras
12 Estado del motor de tracción 2 Ajustes de inclinación hacia Número de Serie de la
delante Carretilla
13 Estado del motor de tracción 1 Ajustes de elevación Versión de la Pantalla
14 Interruptor direccional Ajustes de descenso
15 Velocímetro Alarma de Movimiento
16 Freno Eléctrico Configuración del Monitor de
Impactos
17 Retardo de Tiempo de Apagado
Automático
18 Retorno a Inclinación
Predeterminada
19 HOJA 3 Límite de Velocidad de Tracción
20 Mantenimiento Programado
Requerido
21 Mínimo Bomba En Espera
22 Lista de Comprobación del
Operario
23 Pantalla de enclavamiento Apagado del Monitor de Impactos
24 Realizar un Ciclo de la Interruptor de Tracción Selección de Dirección de Desplazamiento en Carretilla Deshabilitada Debido al Controlador de Inicialización del cuentahoras
Llave de Contacto Neutra Tracción (Sencillo) Derecho
25 Asegurar la Batería Interruptor Hidráulico Función Hidráulica 1 Fuera de Neutra Carretilla Deshabilitada Debido al Controlador de Índices de aceleración
Tracción Izquierdo
26 Soltar el Freno de Temperatura Demasiado Alta Función hidráulica 2 fuera de neutra o botón de Carretilla Deshabilitada Debido al Controlador de Ajuste del BDI
HOJA 4
Estacionamiento función 2 fuera de neutra la Bomba
27 Operario fuera de su Límite de Elevación Excedido Función hidráulica 3 fuera de neutra o botón de Enclavamiento del Freno de Servicio Configuración inicial de la batería
Asiento función 3 fuera de neutra
28 Soltar Acelerador Cargar la Batería Función hidráulica 4 fuera de neutra o botón de Frenado del Motor
función 4 fuera de neutra
29 Liberar Entrada Impacto detectado-Introducir Clave de Acceso de Carretilla Deshabilitada Debido al Controlador Ajuste de la Fricción y Número de
Hidráulica Técnico de Servicio/Supervisor de la Dirección Electrónica Vueltas del Volante
Navegación por los menús
12/1/2018 Document
Este apartado explica cómo utilizar las teclas en el panel de visualización, mostrado en Figura 4, para navegar de un menú a otro y cambiar los ajustes.
1. PANTALLA LCD
2. PANEL DE VISUALIZACIÓN
Figura 4. Panel de visualización mostrando la pantalla de operación
Las teclas utilizadas para la navegación en los menús son:
• Las teclas 1, 2, 3, 4, y #.
• La tecla Intro (*) también llamada asterisco por su símbolo *.
• La tecla de desplazamiento hacia atrás (*—) y la tecla de desplazamiento hacia adelante ( —*). Estas teclas se explican de forma detallada en la
sección General de este documento.
La pantalla de clave de acceso, que se explica en detalle en el apartado Añadir/Eliminar/Cambiar Claves de Acceso de la sección Pantalla de Clave de Acceso, es
la primera pantalla que aparece cuando la llave de contacto o el interruptor sin llave se coloca en posición de encendido (ON), a no ser que las claves de acceso
del carretillero estén desactivadas (en este caso, sólo aparece la pantalla de título Registro de Actividad). Una vez correctamente introducida la clave de acceso,
el sistema muestra la pantalla de operación en la pantalla LCD naranja de 1,5 x 2,5 pulgadas del panel de visualización, mostrada en Figura 4
12/1/2018 Document
Cuando una pantalla de título o una pantalla de menú aparece en la pantalla LCD, el término "pantalla" se refiere a la pantalla en sentido genérico, pero la
pantalla de operación real aparece enFigura 4. Para más detalle, consulte la sección Pantalla de Operación.
Cuando aparece la pantalla de operación, presione la tecla de desplazamiento hacia adelante (—*) para hacer que el sistema muestre la pantalla de clave de
acceso. Si pulsa otra vez la tecla de desplazamiento hacia adelante, el sistema muestra la pantalla de título Registro de Actividad mostrada enFigura 5, en la
pantalla LCD.
Figura 5. Pantalla de título Registro de Actividad
Estructura del menú principal
Los menús principales (menús de nivel superior) aparecen en pantalla siguiendo el orden que se muestra en Figura 6.
12/1/2018 Document
1. PANTALLA DE OPERACIÓN 5. PANTALLA DE TÍTULO DIAGNÓSTICO

2. PANTALLA DE CLAVE DE ACCESO 6. PANTALLA DE TÍTULO CONFIGURACIÓN DE LA CARRETILLA ELEVADORA
3. PANTALLA DE TÍTULO REGISTRO DE ACTIVIDAD 7. PANTALLA DE TÍTULO ESTADO
4. PANTALLA DE TÍTULO CALIBRACIÓN 8. PANTALLA DE TÍTULO VISUALIZACIÓN
Figura 6. Estructura del menú principal
Utilice la tecla de desplazamiento hacia atrás o la tecla de desplazamiento hacia adelante para pasar de una pantalla de título a otra. Pulse la tecla Intro para
entrar en uno de estos menús principales.
Pantallas y pantallas de títulos
El menú principal contiene ocho menús, o pantallas, que se muestran en Figura 6. Pulse la tecla de desplazamiento hacia adelante para avanzar a través de
ellos.
Si pulsa la tecla de desplazamiento hacia adelante desde la pantalla de título Visualización, el sistema vuelve (bucle) a la pantalla de operación. Pulse
nuevamente la tecla de desplazamiento hacia adelante para desplazarse de nuevo entre las pantallas. También puede usar la tecla de desplazamiento hacia
atrás para desplazarse entre las pantallas en sentido contrario.
12/1/2018 Document
La pantalla de clave de acceso y la pantalla de operación no contienen ningún submenú. Las demás pantallas de título son todas menús principales con submenús
debajo. Los submenús también se denominan menús de segundo nivel. Figura 5 es un ejemplo de pantalla de menú principal.
Los técnicos de servicio tienen acceso a todas las pantallas de título mientras que los supervisores tienen acceso a las pantallas de título Registro de Actividad,
Calibración, Pantalla y Configuración Inicial de la Carretilla Elevadora. Los carretilleros sólo pueden utilizar la pantalla de clave de acceso, la pantalla de
operación y la pantalla de título Calibración.
Submenús
Los submenús son "ramales" del menú principal. El Menú de Registro de Actividad sólo contiene tres submenús, mientras que el Menú de Configuración Inicial
de la Carretilla tiene 27. Cada submenú es representado por una pantalla de título. Cuando la pantalla de título del submenú que desea aparece en pantalla, pulse
la tecla Intro para entrar en este submenú. Por ejemplo, si entra en el submenú de registro de lista de comprobación del carretillero mostrado en Figura 7, el
sistema muestra el menú que aparece en Figura 8.
Cuando está visualizando la pantalla de título de un submenú, puede volver al menú principal en cualquier momento pulsando la tecla de desplazamiento hacia
atrás o la tecla de desplazamiento hacia adelante.
La navegación a través del menú es posible mediante el uso de teclas programables, que se explican en el apartado Teclas Programables. Por ejemplo, si se
desplaza hasta la pantalla de título Registro de Actividad, visualizándola tal y como se muestra en Figura 5, pulse la tecla Intro (*) para entrar en el menú
Registro de Actividad. El sistema mostrará el primer submenú del menú Registro de Actividad, que aparece enFigura 7. Pulse nuevamente la tecla Intro y el
sistema mostrará el registro de lista de comprobación del carretillero que aparece en Figura 8. El icono de registro de actividad en la parte superior izquierda de
este submenú indica que Ud. se encuentra en el menú principal Registro de Actividad.
Figura 7. Pantalla de título Registro de Lista de Comprobación del Carretillero
12/1/2018 Document
Figura 8. Menú registro de lista de comprobación del carretillero
Volver al Menú Principal
Para volver al menú principal desde un submenú, presione la tecla de desplazamiento hacia delante (—*). Seguidamente volverá a la pantalla de título del
submenú (menú de segundo nivel) que está utilizando. Si pulsa de nuevo la tecla de desplazamiento hacia adelante, el sistema vuelve al menú principal.
También puede volver al menú principal, o hacia un submenú anterior, pulsando la tecla de desplazamiento hacia atrás.
Pulse la tecla Intro para guardar cualquier modificación realizada en un submenú antes de salir del mismo. Si vuelve al menú principal antes de guardar una
modificación, el sistema no la memorizará.
Iconos y Ajustes
Un icono es simplemente un gráfico que representa un objeto, como un reloj, o un ajuste como la tensión de batería. Cada submenú posee al menos un icono, y
cada icono representa: 1) un ajuste que se puede cambiar, o 2) un valor de estado que se puede visualizar, como el número de serie de la carretilla elevadora, o 3)
una acción que se puede realizar, como por ejemplo borrar el registro de fallos. Sólo un usuario registrado que dispone de los correspondientes privilegios puede
cambiar un ajuste, visualizar un valor de estado o realizar una acción.
Un ajuste es un valor que controla la operación de una carretilla elevadora de alguna manera. Por ejemplo, hay cuatro valores para ajustar el modo de
rendimiento: 1, 2, 3 y 4. Algunos ajustes sólo tienen dos valores, como Habilitado y Deshabilitado, mientras que otros pueden presentar una serie de valores que
puede seleccionar mediante las teclas programables. En determinados casos, necesita introducir un valor numérico de ajuste que se encuentre dentro de un rango
aceptable. En este caso, introduzca el valor con ayuda de las teclas numéricas. Se aborda este tema en el apartado Introducir Números al final de esta sección.
En aquellos submenús que disponen de dos o más iconos, los iconos se corresponden con diferentes ajustes. Para cambiar ajustes, necesita utilizar unos botones
denominados teclas programables, que se explican en el siguiente apartado.
12/1/2018 Document
Teclas Programables
Determinadas teclas del panel de visualización denominadas "teclas programables" permiten navegar de un menú a otro, cambiar ajustes, borrar una entrada de
registro o realizar otras acciones. Una tecla programable es una tecla que ha sido programada para desempeñar más de una función, y la función que desempeña
depende del menú que está activo. Por ejemplo, cuando se visualiza la pantalla de operación, la tecla # le permite encender o apagar las luces de emergencia,
pero cuando está en el menú de la lista de comprobación del registro de actividad, la tecla # se puede utilizar para borrar una entrada de registro.
Las teclas programables incluyen las teclas 1 y 4 a la izquierda, las teclas 2 y 3 a la derecha, y las teclas # y * debajo de la pantalla de operación. No hay ningún
indicador de icono para las teclas programables.
La tecla programable * sirve como tecla Intro en todos los menús, salvo cuando se utiliza la lista de comprobación del carretillero (véase el apartado lista de
comprobación del carretillero en la sección de menú de configuración de la carretilla elevadora). En muchos menús, las teclas programables2 y 3 se programan
para navegar arriba o abajo en el menú con el fin de ajustar el valor que desea cambiar. Asimismo, en muchos de los menús, aunque no en todos, las teclas
programables 2 y 3 son programadas para desplazarse hacia arriba o abajo a través de los valores u opciones disponibles para la configuración actualmente
seleccionada. En su caso, las flechas hacia arriba y hacia abajo aparecen en la parte derecha de la pantalla.
El siguiente ejemplo muestra cómo utilizar las teclas programables.
Cómo cambiar la configuración de tensión de batería

1. Desde el menú principal, utilice la tecla de desplazamiento hacia atrás (*—) o la tecla de desplazamiento hacia delante (—*) para navegar hasta la
pantalla de título Configuración inicial de la Carretilla Elevadora y presione la tecla Intro (*).
2. Utilice las teclas programables en forma de flechas 2 o 3 para avanzar entre los menús hasta el submenú de configuración de batería (la pantalla de título
de este submenú tiene un icono en forma de batería) y pulse la tecla Intro.
3. Pulse la tecla programable en forma de flecha 2 o 3 para "desplazarse" hasta el valor situado a la derecha del icono superior y el sistema colocará un
"recuadro de selección" alrededor del valor. Este número indica la tensión de batería actual, como por ejemplo 36.
4. Con el recuadro de selección alrededor del valor de la tensión de batería, pulse la tecla Intro.
5. Utilice las teclas programables en forma de flecha2 y 3 para desplazarse hacia arriba o abajo entre los valores disponibles (36, 48, 72 y 80) hasta
visualizar 48, y pulse la tecla Intro.
El sistema almacena el valor de 48 voltios y empieza a utilizarlo como nueva configuración de tensión de batería.
NOTA: Cuando se está cambiando un ajuste, todos los demás sub-elementos (elementos de ajuste) desaparecen.
Introducir Números
El ejemplo anterior muestra cómo el sistema permite a un usuario seleccionar un valor entre una serie de valores. En determinados menús, usará las teclas
numéricas (0 a 9) para introducir directamente un valor. Las formas de introducir números son:
12/1/2018 Document
• Las teclas programables 1, 2, 3y 4. Estas teclas se pueden utilizar como teclas numéricas sólo en los menús que aceptan entradas numéricas. Estas teclas
se programan para ser usadas como teclas programables en la mayoría de los menús.
• Las teclas 5, 6, 7, 8, 9, y 0. Estas teclas pueden usarse para introducir números en aquellos menús que permiten entradas numéricas. Estas teclas no son
teclas programables en ningún menú.
Las claves de acceso son un caso especial de introducción de números. El usuario tiene que introducir una 'clave de acceso' numérica de cinco dígitos, tal como
15324, en la pantalla de clave de acceso. Este número tiene que consistir únicamente en los números 1, 2, 3, 4, 5, 6, 7, 8 y 9 y se introduce usando las teclas 1, 2,
3, 4, 5, 6, 7, 8, y 9. El hecho de pulsar cualquier otra tecla numérica no tiene ningún efecto.
Glosario de Iconos
INTRODUCCIÓN
Un icono es un símbolo que transmite un significado único sin palabras, como una flecha. La pantalla de operación de esta carretilla elevadora presenta
información a un carretillero sólo mediante el uso de símbolos que son sobre todo iconos, junto con determinados números y unos pocos caracteres alfabéticos.
Los iconos permiten visualizar simultáneamente hasta 12 tipos de información de forma gráfica en un espacio reducido. Además, el uso de iconos reduce la
dificultad de comunicar con carretilleros que hablan distintos lenguajes.
El significado de algunos iconos se intuye simplemente cuando el icono aparece por sí mismo, como por ejemplo el del cinturón de seguridad. Otros iconos
necesitan aparecer junto con un valor numérico para presentar alguna información, como cuando 24 aparece al lado del icono del reloj para indicar que las horas
se visualizarán usando el sistema de 24 horas. Algunas veces, se tienen que visualizar dos iconos uno junto con el otro para transmitir información, como cuando
el icono que significa "habilitado" se muestra al lado del icono de luces traseras. Asimismo, dos iconos pueden aparecer al mismo tiempo, uno encima de otro, lo
que se aborda en el apartado de Iconos Superpuestos.
Los iconos y su significado se presentan en las siguientes categorías:

• Iconos de teclas programables
• Iconos superpuestos
• Iconos de la pantalla de sistema apagado y de las pantallas de alerta
• Pantallas del menú principal
• Iconos de submenús agrupados por menú
ICONOS DE TECLAS PROGRAMABLES
12/1/2018 Document
Algunos iconos de la pantalla de operación se llaman iconos de teclas programables porque asocian una operación o función con una tecla cercana (1, 2, 3, 4, #,
o *) del panel de visualización. El resultado de pulsar una de estas teclas depende del menú activo, porque los iconos más cercanos a estas teclas cambian de un
menú a otro. Las teclas programables se programan para funcionar dependiendo del contexto del menú actual. Tabla 2 muestra los iconos de teclas programables
que aparecen en el panel de visualización con una breve descripción del significado de cada uno.
Tabla 2. Iconos de teclas programables
Icono Descripción
Icono "aumentar" del modo de rendimiento Liebre Pulse la tecla programable 1 (o la tecla programable # en determinados casos) para
incrementar el rendimiento.
Icono "reducir" del modo de rendimiento Tortuga. Pulse la tecla programable 3 para reducir el rendimiento.
Icono de papelera de reciclaje. Utilizado para borrar todas las entradas de un registro. Pulse la tecla programable 4 (o la tecla
programable # en determinados casos) para vaciar un registro.
Tecla programable Flecha Arriba. Pulse 2 para desplazarse hacia arriba en la mayoría de pantallas. También se utiliza para ver la entrada
de registro siguiente en la pantalla de registro.
Tecla programable Flecha Abajo. Pulse 3 para desplazarse hacia abajo en la mayoría de pantallas. También se utiliza para ver la entrada
de registro siguiente en la pantalla de registro.
Icono Ver Registro de Dispositivo Siguiente. Pulse la tecla # para ver el anterior.
12/1/2018 Document
Icono Descripción
Icono Ver Registro de Dispositivo Anterior. Pulse la tecla * para ver el siguiente.
Este icono apunta a la tecla * (la tecla Intro) y se utiliza para aceptar un valor, solicitar una acción de calibración, o restaurar valores
por defecto, dependiendo del contexto en el que se pulsa la tecla *.
Icono habilitar elemento actual Cuando se pulsa la tecla *, el elemento actual mostrado en pantalla aparecerá durante la secuencia de
lista de comprobación del carretillero.
Icono desactivar tecla programable. Indica que la función está desactivada. Pulse la tecla * para desactivar.
Icono "Habilitar" tracción y sistema hidráulico de la carretilla elevadora. Pulse la tecla 2 para habilitar.
Icono "Deshabilitar" tracción y sistema hidráulico de la carretilla elevadora. Pulse la tecla 4 para deshabilitar.
Icono de luces de emergencia. Pulse la tecla # para encender y apagar las luces de emergencia.
12/1/2018 Document
Icono Descripción
Seleccione la hora del sistema para los eventos del registro de fallos. Pulse la tecla 1 para seleccionar la hora del sistema (esta tecla
programable cambia entre horas del sistema y cuentahoras).
Icono luces delanteras de la carretilla elevadora. Sólo disponible con el controlador de luz CAN. Pulse la tecla 4 para encender las luces
de la carretilla elevadora.
Icono luces traseras de la carretilla elevadora. Sólo disponible con el controlador de luz CAN. Pulse la tecla 2 para apagar las luces de la
carretilla elevadora.
ICONOS SUPERPUESTOS
Los iconos que parecen colocados encima de otro icono se llaman iconos superpuestos. Este tipo de icono aparece siempre junto con otro icono, no por sí mismo.
Tabla 3 muestra los iconos superpuestos y describe cómo se utilizan.
Tabla 3. Iconos superpuestos
12/1/2018 Document
Tabla 3. Iconos superpuestos
Icono Descripción
Icono de símbolo nulo. Cuando este icono se superpone a otro, indica que un valor de ajuste no es válido o está fuera de rango.
Icono X. Este icono indica que una función ha sido desactivada (deshabilitada).
PANTALLA DE SISTEMA APAGADO Y PANTALLAS DE ALERTA
La pantalla de sistema apagado y varias pantallas de alerta muestran enclavamientos, tales como que el carretillero no se encuentre en su asiento. Estas pantallas
aparecen sólo de forma breve. Remítase a Pantallas de sistema apagado/pantallas de alerta para ver más información sobre estas pantallas. Los iconos utilizados
en las pantallas de alerta identifican condiciones de estado o de advertencia tal y como aparecen en los ejemplos de Tabla 4.
Tabla 4. Iconos de Pantalla de Alerta
Icono Descripción
Alerta
Ejemplo de pantalla de fallo

12/1/2018 Document
Icono Descripción
Alerta
Icono Tracción
Icono de la carretilla elevadora de horquillas
Icono servicio requerido
Icono hidráulicos
Pantallas de alerta
Repita un ciclo de la llave de contacto
12/1/2018 Document
Icono Descripción
Alerta
Asegure la batería
Libere el freno de estacionamiento
12/1/2018 Document
Icono Descripción
Alerta
Carretillero fuera de su asiento
Suelte el pedal
12/1/2018 Document
Icono Descripción
Alerta
Libere entrada hidráulica
Interruptor de tracción
12/1/2018 Document
Icono Descripción
Alerta
Interruptor hidráulico
Temperatura demasiado alta
12/1/2018 Document
Icono Descripción
Alerta
Límite de elevación
Cargue la batería
12/1/2018 Document
Icono Descripción
Alerta
Carretilla elevadora bloqueada - Impacto detectado - Vea al Supervisor para desbloquear
Fallo detectado
12/1/2018 Document
Icono Descripción
Alerta
Selección de sentido de marcha en neutra
Función hidráulica 1 fuera de neutra
12/1/2018 Document
Icono Descripción
Alerta
Función hidráulica 2 fuera de neutra o botón de función 2 fuera de neutra
12/1/2018 Document
Icono Descripción
Alerta
Carretilla deshabilitada debido al controlador de la dirección electrónica
12/1/2018 Document
Icono Descripción
Alerta
Carretilla deshabilitada debido al controlador de tracción (sencillo) derecho
Carretilla deshabilitada debido al controlador de tracción izquierdo
12/1/2018 Document
Icono Descripción
Alerta
Carretilla deshabilitada debido al controlador de la bomba
Enclavamiento del Freno de Servicio
PANTALLAS DE TÍTULO DEL MENÚ PRINCIPAL
Todos los menús disponibles se agrupan por funciones en las pantallas de menú principal, que también se llaman menús de título de nivel superior. Cuando
selecciona una pantalla de menú principal, el sistema presenta submenús, también denominados menús de segundo nivel, a través de los cuales puede
desplazarse hasta encontrar el que desea presionando la tecla de desplazamiento hacia atrás (*—) o la tecla de desplazamiento hacia delante (—*) en el
panel de visualización. Dos pantallas de menú principal, la pantalla de operación y la de clave de acceso, no están asociadas a ningún submenú, pero los demás
menús principales llevan a submenús.
12/1/2018 Document
Cuando se encuentra en el nivel de menú principal, pulsando la tecla de desplazamiento hacia atrás puede retroceder a la pantalla de menú principal anterior.
Pulsando la tecla de desplazamiento hacia adelante puede avanzar hasta la siguiente pantalla de menú principal. Si está en un submenú, pulsando la tecla de
desplazamiento hacia atrás o la tecla de desplazamiento hacia adelante le devuelve a las pantallas de menú principal. Tabla 5 presenta las pantallas de menú
principal.
Tabla 5. Pantallas de título del menú principal
NOTA: Se muestran los iconos de las luces delanteras y traseras. Estas son funciones opcionales.
12/1/2018 Document
Pantalla de título registro de actividad
Pantalla de título de calibración
Pantalla de título pantalla
12/1/2018 Document
Pantalla de título estado
Pantalla de título de configuración inicial de la carretilla elevadora
Pantalla de título de diagnósticos
12/1/2018 Document
ICONOS DE SUBMENÚS AGRUPADOS POR MENÚ
Este apartado presenta por grupos los iconos utilizados en submenús, con una tabla para cada pantalla de título del menú principal.
Iconos de la pantalla de operación
Tabla 6 muestra los iconos que aparecen en la pantalla de operación. Normalmente, los iconos muestran un estado o una información de funcionamiento tal
como el nivel de carga de la batería, el ángulo de la dirección, las teclas programables de las luces de trabajo delanteras y traseras y la hora del sistema. Algunos
iconos se visualizan para proporcionar información crítica, tal como advertencias. Para más información, consulte el apartado Pantalla de operación.
NOTA: Los iconos que se visualizan en la pantalla de operación varían en función de la operación que se está realizando en la carretilla elevadora y de otros
factores. El indicador de descarga de batería, la hora del sistema y el intermitente se visualizan siempre.
Tabla 6. Iconos de la pantalla de operación
Icono Descripción
Icono de modo de rendimiento Liebre. Pulse la tecla programable 4 para aumentar el rendimiento. (La tecla programable a utilizar
depende del menú visualizado en el momento actual).
Icono de modo de rendimiento Tortuga. Pulse la tecla programable 1 para reducir el rendimiento.
Icono Indicador de descarga de la batería (BDI)
Icono de advertencia del cinturón de seguridad
12/1/2018 Document
Icono Descripción
Icono de advertencia de nivel de líquido de frenos bajo
Icono de advertencia de temperatura elevada
Icono de advertencia de nivel de líquido hidráulico bajo (Aparece únicamente en aquellas carretillas elevadoras que tienen la opción de
monitorización del nivel de líquido hidráulico).
Icono de advertencia del filtro hidráulico (obstrucción). (Aparece únicamente en aquellas carretillas elevadoras que tienen la opción de
supervisión del filtro hidráulico).
Icono de advertencia de acercamiento de la fecha límite de servicio o fallo
Icono de luces de emergencia. Véase Tabla 2 para más información.
Icono indicador de dirección hacia delante
12/1/2018 Document
Icono Descripción
Icono indicador de neutra
Icono indicador de dirección hacia atrás
Icono de freno de estacionamiento aplicado
Icono indicador de ángulo de la dirección
Icono de luz de trabajo trasera. Esta es una característica opcional.
Icono de luz de trabajo delantera. Esta es una característica opcional.
Icono de peso de la carga en libras (lb)
12/1/2018 Document
Icono Descripción
Icono de peso de la carga en kilogramos (kg)
Lectura del peso de la carga (ejemplo)
Lectura de la hora del sistema (ejemplo)
Iconos de la pantalla de clave de acceso
La pantalla de clave de acceso sólo tiene un icono, que se muestra enTabla 7. Si la carretilla elevadora está equipada con claves de acceso de carretillero
habilitadas, la pantalla de clave de acceso es la primera en aparecer cuando se coloca la llave de contacto o el interruptor de arranque sin llave de contacto en la
posición de encendido (ON). Para más información, consulte el apartado pantalla de clave de acceso.
Tabla 7. Iconos de la pantalla de clave de acceso
Icono Descripción
Icono de bloqueo por clave de acceso
Debajo del icono de bloqueo por clave de acceso aparece un campo con cinco espacios en blanco. Véase la Figura 2.
Iconos del submenú del registro de actividad
12/1/2018 Document
Tabla 8 presenta los iconos que aparecen en los submenús del registro de actividad. Estos iconos proporcionan información de estado o información numérica.
Consulte Menú de registro de actividad para obtener más información.
Tabla 8. Submenús e iconos del registro de actividad
Icono Descripción
Submenú de registro de actividad
Submenú registro de lista de comprobación del carretillero
Submenú registro clave de acceso
Submenú registro de casos de impacto
Icono de registro vacío
12/1/2018 Document
Icono Descripción
Icono de lista de comprobación fallida
Icono de lista de comprobación superada
Icono de bloqueo por clave de acceso
***** Icono de entrada de registro de campo oculto o "sin clave de acceso"

Icono de reloj para fecha de aparición
Icono de reloj de arena para la hora del sistema
Icono de tipo de clave de acceso de carretillero
Icono de tipo de clave de acceso de supervisor
12/1/2018 Document
Icono Descripción
Icono de tipo de clave de acceso de técnico de servicio
Icono de tipo de impacto ligero
Icono de tipo de impacto fuerte
Iconos del submenú de calibración
Tabla 9 presenta los iconos que aparecen en los submenús de calibración Véase Menú Calibración para más información.
Tabla 9. Submenús de calibración e iconos
Icono Descripción
Submenú de visualización del peso de la carga

12/1/2018 Document
Icono Descripción
Icono indicador "Posicione las horquillas vacías a la altura del peso de la carga"
Icono indicador "Introduzca el peso conocido de la carga"
Icono de indicación "Posicione el peso de la carga en altura"
Icono de indicación "Valor conocido del peso de la carga (lb)"
Icono de indicación "Valor conocido del peso de la carga (Kg)"
Este icono apunta a la tecla * (la tecla programable equivalente a Intro) y se utiliza para calibrar el peso de la carga en este submenú.
12/1/2018 Document
Icono Descripción
Submenú de punto de parada de retorno a inclinación predeterminada

Icono de indicación de punto de ajuste de retorno a inclinación predeterminada (RTST)
Este icono apunta a la tecla * y se usa para calibrar el RTST en este submenú.
Submenú de umbral de válvula

12/1/2018 Document
Icono Descripción
Icono de indicación de la dirección "A" de la función 1 de umbral de válvula
Icono de indicación de la dirección "B" de la función 1 de umbral de válvula
12/1/2018 Document
Icono Descripción
Este icono apunta a la tecla * y se usa para calibrar la válvula en este submenú.
Submenú de punto central del pomo del volante

Icono de indicación del centro del volante
Este icono apunta a la tecla * y se usa para calibrar el punto central del volante en este submenú.
12/1/2018 Document
Icono Descripción
Submenú de posición del eje de dirección

Icono de indicación de volante totalmente a la izquierda
Icono de indicación de volante totalmente a la derecha
Este icono apunta a la tecla * y se usa para calibrar la posición del eje de dirección en este submenú.
12/1/2018 Document
Icono Descripción
Punto central eje dirección

Icono de punto central del eje de dirección
Este icono apunta a la tecla * y se usa para calibrar el punto central del eje de dirección en este submenú.
12/1/2018 Document
Icono Descripción
Submenú de hidráulicos manuales

Icono de indicación de calibración del punto final de los hidráulicos manuales principales
Este icono apunta a la tecla * y se usa para calibrar el punto final del hidráulico manual en este submenú.
Iconos del submenú de visualización
Tabla 10 presenta los iconos que aparecen en los submenús de visualización Consulte Menú Visualización para obtener más información.
Tabla 10. Submenús de visualización e iconos
Icono Descripción
12/1/2018 Document
Icono Descripción
Submenú de ajuste del formato de fecha y hora

Icono de reloj para ajustar la hora
Icono de calendario para ajustar la fecha
Icono de reloj de 24 horas
Icono de reloj de 12 horas
12/1/2018 Document
Icono Descripción
Icono de formato de fecha DD/MM/AA (Europa)
Icono de formato de fecha MM/DD/AA (EEUU)
Icono de formato de fecha AA/MM/DD (ISO 8601)
Submenú de ajuste de ahorro de luz diurna

Icono para habilitar el ajuste de ahorro de luz diurna
12/1/2018 Document
Icono Descripción
Icono indicador del mes de inicio de ahorro de luz diurna
Icono indicador del día de inicio de ahorro de luz diurna
Icono indicador del mes de finalización de ahorro de luz diurna
Icono indicador del día de finalización de ahorro de luz diurna
Icono de primer domingo
Icono de último domingo
Icono de primer viernes
12/1/2018 Document
Icono Descripción
Icono de último viernes
NOTA: No se muestran todos los iconos de ajuste del tiempo de ahorro de luz diurna Los cuatro iconos de arriba sirven como ejemplo de las 14 variaciones.
Submenú de ajuste de hora y fecha

Icono de reloj para ajustar la hora
Icono de calendario para ajustar la fecha
12/1/2018 Document
Icono Descripción
Submenú de ajuste de unidades

Icono de ajuste de unidades
Icono indicador de unidades imperiales
Icono indicador de unidades métricas
Iconos del submenú de estado
Tabla 11 presenta los iconos que aparecen en los submenús de estado Véase Menú Estado para más información.
Tabla 11. Submenús de estado e iconos
12/1/2018 Document
Icono Descripción
Submenú de versión del controlador de sistemas del vehículo (VSM)

Icono indicador de versión hardware
Icono indicador de versión software
12/1/2018 Document
Icono Descripción
Menú de versión de pantalla

Submenú de número de serie de la carretilla

12/1/2018 Document
Icono Descripción
Icono del símbolo de número de serie de la carretilla elevadora
Submenú de cuentahoras
Icono de cuentahoras de la carretilla elevadora
Icono de cuentahoras de tracción
Icono de cuentahoras de la bomba
12/1/2018 Document
Icono Descripción
Icono indicador de cuentahoras seguro
Submenú de versión del controlador electrohidráulico

12/1/2018 Document
Icono Descripción
Submenú de versión del controlador del motor de la bomba

Submenú de versión del controlador de tracción 1

12/1/2018 Document
Icono Descripción
Submenú de versión del controlador de tracción 2

12/1/2018 Document
Icono Descripción
Submenú de versión del controlador de las luces

Submenú de versión del sensor de impacto

12/1/2018 Document
Icono Descripción
Submenú de versión del controlador de dirección electrónica 1

12/1/2018 Document
Icono Descripción
Submenú de versión del controlador de dirección electrónica 2

Iconos del submenú de configuración de la carretilla elevadora
Tabla 12 presenta los iconos que aparecen en los submenús de configuración de la carretilla elevadora Véase Menú Configuración inicial de la carretilla
elevadora para más información
Tabla 12. Iconos del submenú de configuración de la carretilla elevadora
Icono Descripción
12/1/2018 Document
Icono Descripción
Submenú añadir/eliminar claves de acceso

Icono de clave de acceso
Icono de símbolo nulo
Icono de tipo de clave de acceso de carretillero
Icono de tipo de clave de acceso de supervisor
Icono de tipo de clave de acceso de técnico de servicio
12/1/2018 Document
Icono Descripción
Icono de papelera de reciclaje
Icono de liebre (aumentar el rendimiento)
Submenú de frenado del motor

Icono indicador de frenado regenerativo
Icono indicador de índice de desaceleración automática
12/1/2018 Document
Icono Descripción
Icono indicador de tipo de desaceleración
Icono de ajuste de posición superior del pedal Este ajuste deja que la carretilla elevadora marche por inercia hasta que se libere
totalmente el pedal.
Icono de ajuste proporcional Con este ajuste, la carretilla elevadora desacelera en proporción a lo que se suelta el pedal en relación
con la velocidad de tracción actual.
Icono de supervisor
Submenú de configuración inicial de la batería
12/1/2018 Document
Icono Descripción
Icono de tensión de funcionamiento
Icono de capacidad de la batería
Icono de tensión de elementos llenos
Icono de tensión de elementos vacíos
Submenú de ajuste de BDI
12/1/2018 Document
Icono Descripción
Icono de corriente parásita
Submenú de índices de aceleración Visible solamente para los técnicos de servicio.

Icono de ajuste de índice de aceleración de baja velocidad
Icono de ajuste de índice de aceleración de alta velocidad
Icono indicador de tipo de rendimiento
12/1/2018 Document
Icono Descripción
Icono de tipo de rendimiento estándar
Icono de tipo de rendimiento de duración ampliada
Submenú de inicialización de cuentahoras Visible solamente para los técnicos de servicio.

12/1/2018 Document
Icono Descripción
Icono de cuentahoras de la bomba
Submenú de apagado del monitor de impactos

Icono de retardo de apagado del monitor de impactos
Icono de tipo de apagado del monitor de impactos
Icono de detección de impactos
12/1/2018 Document
Icono Descripción
Icono ON (activado)
Icono OFF (desactivado)
Icono deshabilitar tracción
Icono deshabilitar todo
Submenú de lista de comprobación del carretillero
12/1/2018 Document
Icono Descripción
NOTA: Los iconos visualizados cuando se usa este submenú corresponden a los iconos del submenú para las diversas funciones. Se pueden habilitar hasta 30
elementos para la lista de comprobación del carretillero.
Icono comprobación del freno de estacionamiento.
Icono comprobación de fusibles
Icono comprobación de la bocina
Icono comprobación de las mangueras
Icono comprobación de los hidráulicos
Icono comprobación del mástil
12/1/2018 Document
Icono Descripción
Icono comprobación de fugas
Icono comprobación del sistema de sujeción del carretillero
Icono comprobación de movimiento del pedal
Icono comprobación del freno de servicio
Presione la tecla* tecla Intro debajo de este icono para indicar que el elemento actual de la lista de comprobación está correcto.
Presione la tecla # debajo de este icono para indicar que el elemento actual de la lista de comprobación no está correcto (para indicar
que tiene algún problema)
12/1/2018 Document
Icono Descripción
Submenú modo espera mínimo de la bomba

Icono caudal mínimo auxiliar de la bomba
Submenú de recordatorio de mantenimiento programado

Recordatorio de mantenimiento programado, ON (activado)
12/1/2018 Document
Icono Descripción
Recordatorio de mantenimiento programado, OFF (desactivado)
Icono de ajuste de meses de intervalo
Icono de ajuste de cuentahoras de intervalo
Icono de velocidad de tracción reducida
Submenú de límite de velocidad de tracción

Icono Marcha Adelante, MPH
12/1/2018 Document
Icono Descripción
Icono Marcha Atrás, MPH
Icono Marcha Adelante, km/h
Icono Marcha Atrás, km/h
Submenú de retorno a inclinación predeterminada (RTST)

Icono de retardo del retorno a inclinación predeterminada
12/1/2018 Document
Icono Descripción
Icono de inclinación hacia delante solamente
Icono de inclinación en ambas direcciones
Icono de símbolo infinito
Submenú de retardo de tiempo de apagado automático

Icono indicador de retardo de tiempo de apagado automático
12/1/2018 Document
Icono Descripción
Submenú de ajustes del monitor de impactos
Icono de fuerza de impacto ligero
Icono de tiempo de impacto ligero
Icono de fuerza de impacto fuerte
Icono de tiempo de impacto fuerte
12/1/2018 Document
Icono Descripción
Submenú de alarma de movimiento

Icono indicador de alarma de movimiento
Icono de indicador de alarma de movimiento deshabilitado La X sobre el icono significa que la alarma de movimiento está
desactivada (apagada)
Icono de alarma de movimiento
12/1/2018 Document
Icono Descripción
Submenú de ajuste de descenso Visible solamente para los técnicos de servicio.

Icono indicador del tiempo de la rampa de subida El índice de rampa puede estar comprendido entre 0 y 2 segundos en incrementos de
0.1 segundo.
Icono indicador del tiempo de la rampa de bajada El índice de rampa puede estar comprendido entre 0 y 2 segundos en incrementos de
0.1 segundo.
Icono indicador de velocidad máxima de descenso
12/1/2018 Document
Icono Descripción
Submenú de ajustes de elevación Visible solamente para los técnicos de servicio.

0.1 segundo.
0.1 segundo.
Icono indicador de velocidad máxima de elevación
12/1/2018 Document
Icono Descripción
Submenú de ajustes de inclinación hacia delante Visible solamente para los técnicos de servicio.
0.1 segundo.
0.1 segundo.
Icono indicador de velocidad máxima de inclinación hacia delante
12/1/2018 Document
Icono Descripción
Submenú de ajustes de inclinación hacia atrás Visible solamente para los técnicos de servicio.
0.1 segundo.
0.1 segundo.
Icono indicador de velocidad máxima de inclinación hacia atrás
12/1/2018 Document
Icono Descripción
Submenú de ajustes de función Aux 1A Visible solamente para los técnicos de servicio.
0.1 segundo.
0.1 segundo.
Icono indicador de velocidad máxima Aux 1A
12/1/2018 Document
Icono Descripción
Submenú de ajustes de función Aux 1B Visible solamente para los técnicos de servicio.
0.1 segundo.
0.1 segundo.
Icono indicador de velocidad máxima Aux 1B
12/1/2018 Document
Icono Descripción
Submenú de ajustes de función Aux 2A Visible solamente para los técnicos de servicio.
0.1 segundo.
0.1 segundo.
Icono indicador de velocidad máxima Aux 2A
12/1/2018 Document
Icono Descripción
Submenú de ajustes de función Aux 2B Visible solamente para los técnicos de servicio.
0.1 segundo.
0.1 segundo.
Icono indicador de velocidad máxima Aux 2B
12/1/2018 Document
Icono Descripción
Submenú de funciones hidráulicas opcionales

Icono de Control de Láminas Deslizantes
Icono de control de función doble
12/1/2018 Document
Icono Descripción
Submenú de luces traseras Visible solamente para los técnicos de servicio El técnico de servicio puede utilizar este menú para encender (ON) o apagar
(OFF) las luces del freno, de cola y de marcha atrás.

Icono indicador de lámpara de freno
Icono de estado de lámpara de freno, habilitado (ON)
Icono de estado de lámpara de freno, deshabilitado (OFF)
12/1/2018 Document
Icono Descripción
Submenú de Ajuste de la Fricción (dirección electrónica) y Número de Vueltas del Volante

Icono fricción volante
Icono de Número de Vueltas del Volante
Icono de supervisor
Icono del Volante
Icono de Ajuste de Dirección Electrónica Fuera de Rango
12/1/2018 Document
Icono Descripción
Icono de Número de Vueltas del Volante Fuera de Rango
Submenú restaurar valores por defecto

Icono restaurar valores por defecto
Este icono apunta a la tecla * y se usa para restaurar los valores por defecto en este submenú.
Iconos del submenú diagnósticos
Tabla 13 presenta los iconos que aparecen en los submenús de diagnósticos Véase Menú Diagnósticos para más información.
Tabla 13. Iconos del submenú diagnósticos
Icono Descripción
12/1/2018 Document
Icono Descripción
Submenú registro de códigos de fallos

Tecla programable de flecha hacia arriba
Tecla programable de flecha hacia abajo
Icono cuentahoras
Icono de papelera de reciclaje
12/1/2018 Document
Icono Descripción
Icono Tracción 1
Icono Tracción 2
Cuentahoras/Certificado de la hora de la primera incidencia
Cuentahoras/Certificado de la hora de la última incidencia
Icono bomba hidráulica
Icono del controlador de las luces
Icono de válvulas electrohidráulicas
12/1/2018 Document
Icono Descripción
Icono de impacto
Icono controlador dirección electrónica 1
Icono controlador dirección electrónica 2
Icono de pantalla
Icono ver registro de fallos de dispositivo siguiente
Icono ver registro de fallos de dispositivo anterior
12/1/2018 Document
Icono Descripción
Submenú velocímetro
Icono MPH. Indica que la lectura es en millas por hora
Icono km/h. Indica que la lectura es en kilómetros por hora
Icono de posición del pedal del acelerador (APP)
12/1/2018 Document
Icono Descripción
Icono indicador de tensión 1 sensor APP
Icono indicador de tensión 2 sensor APP
Icono de carretilla elevadora habilitada
El icono de carretilla elevadora deshabilitada indica que la tracción y los hidráulicos están deshabilitados.
Submenú de selección de dirección

12/1/2018 Document
Icono Descripción
El icono de carretilla elevadora deshabilitada indica que la tracción y los hidráulicos están deshabilitados.
Icono indicador de dirección. Una flecha rellena hacia arriba significa que se ha seleccionado la dirección hacia delante
Icono indicador de dirección. Una N rellena indica que la carretilla elevadora está en neutra
Icono indicador de dirección. Una flecha rellena hacia abajo significa que se ha seleccionado la dirección hacia atrás
Icono indicador de dirección. Una flecha no rellena hacia arriba significa que no se ha seleccionado la dirección hacia delante
Icono indicador de dirección. Una N no rellena indica que la carretilla elevadora no está en neutra
12/1/2018 Document
Icono Descripción
Icono indicador de dirección. Una flecha hacia abajo no rellena significa que no se ha seleccionado la dirección hacia atrás.
Icono de freno de estacionamiento aplicado.
Submenú de estado de motor de tracción 1

°C Temperatura en grados celsius
°F Temperatura en grados Fahrenheit
12/1/2018 Document
Icono Descripción
Icono de carretilla elevadora deshabilitada
Icono indicador RPM
Icono indicador de temperatura del motor
Icono indicador de temperatura del controlador del motor
Icono indicador de tensión del controlador del motor
Icono indicador de corriente RMS del motor RMS = Cuadrática Media (eficaz)
12/1/2018 Document
Icono Descripción
Submenú de estado de motor de tracción 2

Los iconos del submenú de estado del motor de tracción 2 son los mismos que los del submenú de estado del motor de tracción 1
Submenú de sensor de ocupación
12/1/2018 Document
Icono Descripción
Ocupación detectada, icono de asiento La lectura de tensión actual del sensor de ocupación de asiento se visualiza a la derecha de este
icono.
Este icono está en la esquina inferior derecha de la pantalla. Si la monitorización del cinturón de seguridad está activada y no se detecta
ocupación, el icono del cinturón de seguridad tiene una X sobre él.
Submenú de sensores del sistema del freno
12/1/2018 Document
Icono Descripción
Icono indicador del freno de estacionamiento
Icono del sensor de líquido de frenos. Mide la tensión del líquido de frenos
Icono de presión del freno. El sensor de presión del freno informa de la tensión de freno actual que se visualiza en voltios.
12/1/2018 Document
Icono Descripción
Submenú de estado de la bomba

Icono indicador RPM
12/1/2018 Document
Icono Descripción
Icono indicador de corriente RMS del motor (RMS = Cuadrática Media) (eficaz)
Submenú de entradas de control hidráulico
12/1/2018 Document
Icono Descripción
Icono indicador de entrada de función hidráulica 1
12/1/2018 Document
Icono Descripción
Icono de botón presionado para las Funciones 1-5 Este icono muestra el estado de la función. (Este icono no se visualiza en carretillas no
equipadas con funciones hidráulicas)
Icono de botón liberado para las Funciones 1-5 Este icono muestra el estado de la función. (Este icono no se visualiza en carretillas no
equipadas con funciones hidráulicas)
Submenú de válvulas electrohidráulicas

Icono de la carretilla elevadora de horquillas
12/1/2018 Document
Icono Descripción
Icono de función hidráulica
Icono indicador de salida de función hidráulica 1
Icono funciones 1-5 accionadas El icono significa que el solenoide auxiliar está siendo accionado.
12/1/2018 Document
Icono Descripción
Icono funciones 1-5 no accionadas Este icono significa que el solenoide auxiliar no está siendo accionado.
Submenú de sensores hidráulicos

Icono indicador de temperatura de los hidráulicos
12/1/2018 Document
Icono Descripción
Icono indicador de sensor de inclinación
Icono indicador de sensor de altura
Icono indicador del sensor de peso de la carga
Submenú de tensiones del sistema

12/1/2018 Document
Icono Descripción
Icono indicador de tensión de la batería
Icono indicador de tensión de suministro de 5 V
Icono indicador de tensión de suministro de 12 V
Submenú de sensores de posición de la dirección
12/1/2018 Document
Icono Descripción
Icono del sensor de posición del volante
Icono del sensor de posición del eje Visible solamente en carretillas elevadoras equipadas con controladores de tracción doble o con la
característica de sincronización de dirección.
Submenú dirección electrónica, sensores de posición de la dirección

12/1/2018 Document
Icono Descripción
Icono de corriente para dispositivo de par de fricción
Icono de tensión del sensor de posición del volante de acuerdo con el controlador de dirección electrónica 1
Icono de tensión del sensor de posición del volante de acuerdo con el controlador de dirección electrónica 2
Icono de tensión del sensor de posición del eje, controlador de dirección electrónica 1
12/1/2018 Document
Icono Descripción
Icono de tensión del sensor de posición del eje, controlador de dirección electrónica 2
Submenú de estado del controlador de la dirección electrónica

12/1/2018 Document
Icono Descripción
Icono indicador RPM
Icono indicador de corriente RMS del motor (RMS = eficaz)
12/1/2018 Document
Icono Descripción
Submenú de diagnóstico del freno eléctrico

Icono de porcentaje del pedal del freno
Icono de Salida de Señal 1 de pedal del freno
Icono de Salida de Señal 2 de pedal del freno
INTRODUCCIÓN
La pantalla de operación, mostrada en Figura 9 está ubicada en el panel de visualización junto con las teclas numéricas y las teclas de control. En el momento del
encendido la pantalla de clave de acceso es la primera pantalla que se visualiza salvo que las claves de acceso del carretillero estén deshabilitadas. Después de
que se haya introducido una clave de acceso válida, aparece por omisión la pantalla de operación. La pantalla de operación utiliza imágenes gráficas pequeñas,
denominadas iconos, para proporcionar una retroalimentación continua al carretillero. Esta retroalimentación incluye los ajustes de rendimiento, el estado y los
mensajes de advertencia e información esencial sobre el funcionamiento de la carretilla elevadora La pantalla de operación está activa en todo momento durante
el funcionamiento normal de la carretilla elevadora.
12/1/2018 Document
Figura 9. Pantalla de operación
NOTA: Se muestran los iconos para las luces de trabajo delanteras y traseras. Estas son funciones opcionales.
Los iconos, indicadores y números de la pantalla de operación se explican en el apartado siguiente.
CONTROLES DEL MODO DE RENDIMIENTO
Los controles del modo de rendimiento se muestran en Figura 10
12/1/2018 Document
Figura 10. Controles del modo de rendimiento

1. INDICADOR DEL MODO DE RENDIMIENTO - INCREMENTO
2. TECLA PROGRAMABLE DEL MODO DE RENDIMIENTO - INCREMENTO
3. TECLA PROGRAMABLE DEL MODO DE RENDIMIENTO - DECREMENTO
4. INDICADOR DEL MODO DE RENDIMIENTO - DECREMENTO
5. MODO DE RENDIMIENTO ACTUAL
El modo de rendimiento actual se muestra en la pantalla de operación. Hay disponibles cuatro modos de rendimiento, numerados 1, 2, 3 y 4. El modo de
rendimiento 4 proporciona el máximo rendimiento. Si están habilitadas las claves de acceso, se visualiza en pantalla el último modo de rendimiento activo al
encender la carretilla elevadora, a menos que el carretillero actual tenga asignado un modo de rendimiento más bajo. El modo de rendimiento máximo permitido
para cada carretillero es ajustado por el supervisor o por el técnico de servicio durante la sección Añadir/Eliminar claves de acceso de la configuración de la
carretilla elevadora. Para más información, consulte el apartado pantalla de clave de acceso. Dependiendo del modo de rendimiento máximo autorizado, puede
ser que el carretillero pueda usar las teclas programables del modo de rendimiento del panel de visualización para cambiar el modo de rendimiento actual.
• MODO 4 - Este es el modo de máximo rendimiento. Los otros modos son un porcentaje menor del Modo 4.
• MODO 3 - La velocidad superior es la misma del modo 4. La aceleración es el 80 por ciento del modo 4.
12/1/2018 Document
• MODO 2 - La velocidad superior es el 80 por ciento del modo 4. La aceleración es el 70 por ciento del modo 4.
• MODO 1 - La velocidad superior es el 60 por ciento del modo 4. La aceleración es el 60 por ciento del modo 4.
Presionando la tecla programable de la "Liebre" 4se incrementa el modo actual y presionando la tecla programable de la "Tortuga" 1 se disminuye el modo
actual, suponiendo que el cambio de modo de rendimiento esté disponible para el carretillero actual. El modo de rendimiento puede cambiarse solamente cuando
tanto el control hidráulico como el direccional están en neutra y la carretilla está detenida. Se se intenta realizar un cambio de modo de rendimiento en un
momento en que no se satisface cualquiera de estas condiciones, el modo seleccionado parpadeará y el cambio no se producirá hasta que se satisfagan las
condiciones necesarias.
ICONOS DE ESTADO Y DE ADVERTENCIA
Cuando se enciende (ON) la carretilla elevadora, el sistema monitoriza continuamente un cierto número de parámetros y muestra hasta seis iconos para
proporcionar información de estado y advertencias al carretillero, tal y como se muestra en Figura 11. Véase también el apartado Iconos de la pantalla de
operación .
1. SERVICIO REQUERIDO
2. TEMPERATURA DEL MOTOR ALTA
3. ADVERTENCIA DE LÍQUIDO DE FRENOS BAJO
4. ADVERTENCIA SOBRE EL CINTURÓN DE SEGURIDAD
5. INDICADORES DE DIRECCIÓN/FRENO DE ESTACIONAMIENTO
6. ANGULO DE LA DIRECCIÓN
Figura 11. Iconos de estado y de advertencia

12/1/2018 Document
NOTA: Se muestran los iconos de las luces delanteras y traseras. Estas son funciones opcionales.
Dependiendo de las condiciones, pueden aparecer los siguientes iconos en esta zona (véase el apartado Iconos de la pantalla de operación ):
• Icono de llave de tuercas
• Icono de temperatura alta
• Icono de nivel de líquido de frenos bajo
• Icono de nivel de líquido hidráulico
• Icono de filtro hidráulico
• Icono de abrocharse el cinturón de seguridad
Cuando el icono de la llave de tuercas está encendido (ON) permanentemente, significa que hay que realizar el mantenimiento programado. Cuando parpadea,
indica que el sistema ha detectado un fallo activo. El icono de la llave de tuercas aparece en la parte inferior de la zona del icono de estado/advertencia cuando se
visualiza. Tiene la prioridad más baja de los tres iconos, llave de tuercas, filtro hidráulico o nivel de líquido hidráulico que pueden visualizarse en esta ubicación.
El icono de filtro hidráulico se muestra en la misma ubicación, en lugar del icono de la llave de tuercas, si se detecta una obstrucción en el filtro hidráulico. Tiene
la segunda prioridad más alta de los tres iconos que pueden visualizarse en esta ubicación.
El icono del nivel de líquido hidráulico se muestra en la misma ubicación, en lugar del icono de la llave de tuercas o del icono de filtro hidráulico cuando se
detecta un nivel bajo en el depósito de líquido hidráulico. Tiene la prioridad más alta de los tres iconos que pueden visualizarse en esta ubicación.
El icono de temperatura de motor alta se visualiza si se detecta una temperatura de motor alta, que significa que la temperatura de uno de los motores o de los
controladores de los motores está por encima del umbral de temperatura definido.
El icono de líquido de frenos bajo se visualiza cuando se detecta un nivel bajo en el depósito de líquido de frenos.
El icono abrocharse el cinturón de seguridad se visualiza durante los diez primeros segundos siguientes al encendido de la carretilla elevadora (ON), o durante
los diez segundos siguientes a que el asiento vuelva a ocuparse después de que el carretillero haya dejado el asiento durante diez segundos o más. Esta
advertencia está basada en la ocupación del asiento, no de la propia conexión del cinturón de seguridad. Si el carretillero selecciona una pantalla diferente a la
pantalla de operación antes de que hayan transcurrido los diez segundos, el icono de abrocharse el cinturón de seguridad no se volverá a visualizar.
INDICADOR DE DESCARGA DE LA BATERÍA
12/1/2018 Document
NOTA: Como el algoritmo del Indicador de Descarga de la Batería (BDI) determina el Estado de Carga de la Batería (BSOC) basándose en la información
recogida durante el funcionamiento, el BDI puede necesitar varios segundos para mostrar el BSOC correcto para la batería.
El BDI está situado en la parte superior central de la pantalla de operación, tal y como se muestra en Figura 12. El BDI se visualiza en una barra horizontal de
cinco segmentos y tiene un icono de batería en su lado izquierdo.
1. INDICADOR DE DESCARGA DE LA BATERÍA
Figura 12. Indicador de descarga de la batería
El sistema monitoriza continuamente el estado de carga actual de la batería (BSOC) y esto se indica en el BDI por medio del número de segmentos de barras
rellenos. Tabla 14 muestra el estado de carga de la batería en porcentajes, en comparación con el número de segmentos rellenos.
Tabla 14. BSOC en relación con BDI
12/1/2018 Document
Tabla 14. BSOC en relación con BDI
BSOC Carga restante (%) Número de segmentos rellenos

76% ó más Cinco (5)
50% a 75% Cuatro (4)
35% a 50% Tres (3)
25% a 35% Dos (2)
21% a 25% Un (1) segmento, más parpadeo más alarma de batería baja
0 a 20% Cero (0) segmentos, más parpadeo más una segunda alarma de batería baja.
El BDI siempre está visible cuando está activa la pantalla de operación Los cinco segmentos del BDI están rellenos (iluminados) cuando el estado de carga
BSOC es del 75% o superior. A medida que la carga BSOC disminuye, los segmentos de la derecha se quedan solamente con las líneas exteriores hasta que la
BSOC llega al 25%, que se indica cuando sólo está lleno el segmento de más a la izquierda, cerca del icono de batería.
Si la carga de la batería cae por debajo del 25%, suena la "alarma de batería baja" y el BDI empieza a parpadear. La "alarma de batería baja" también suena si se
enciende (ON) la carretilla elevadora cuando la BSOC está por debajo del 25%. Si la BSOC cae al 20%, el segmento de más a la izquierda cambia a la línea
exterior y suena una segunda "alarma de batería baja" La carretilla elevadora estará sujeta a limitaciones de funcionamiento y de rendimiento cuando la BSOC
caiga por debajo del 20%.
INDICADORES DE DIRECCIÓN Y DEL FRENO DE ESTACIONAMIENTO
Estos indicadores se visualizan en el centro de la pantalla de operación, tal y como se muestra en Figura 11
• Una flecha hacia arriba indica que la carretilla elevadora se moverá hacia delante si se pisa el acelerador.
• Una flecha hacia abajo indica que la carretilla elevadora se moverá hacia atrás (marcha atrás) si se pisa el acelerador.
• Una "N" rellena indica que la carretilla no se moverá al pisar el acelerador, aunque pueda rodar al soltar el freno de servicio.
• El icono del freno de estacionamiento es una "P" con un círculo alrededor de ella para representar una rueda y arcos alrededor del círculo que representan
los frenos. Cuando se visualiza este icono, indica que el freno de estacionamiento de la carretilla elevadora está aplicado y que la carretilla no se moverá
si se pisa el acelerador.
LUCES DE EMERGENCIA Y CONTROLES DE ALUMBRADO
12/1/2018 Document
Si la carretilla elevadora está equipada con luces de emergencia y controles de alumbrado con control CAN, los iconos que indican el estado de las luces de
emergencia y de las luces de la carretilla elevadora se visualizan en la pantalla de operación. Las teclas programables que puede usar el carretillero para controlar
estas luces están situadas cerca de la pantalla de operación.
• El icono de la luz de trabajo delantera, situado en la parte derecha inferior de la pantalla, siempre está visible. El carretillero puede encender (ON) y
apagar (OFF) las luces delanteras presionando la tecla programable 2.
• El icono de la luz de trabajo trasera, situado en la parte derecha superior de la pantalla, siempre está visible. El carretillero puede encender (ON) y apagar
(OFF) las luces traseras presionando la tecla programable 3.
• El icono de luces de emergencia, un triángulo situado en la parte inferior izquierda de la pantalla, está siempre visible si la carretilla elevadora está
equipada con luces de emergencia. El carretillero puede presionar la tecla programable # para encender (ON y apagar (OFF) alternativamente las luces de
emergencia de la carretilla elevadora.
INDICADOR DE ÁNGULO DE LA DIRECCIÓN
El indicador de ángulo de la dirección se visualiza en la parte central inferior de la pantalla de operación tal y como se muestra en Figura 11 El objeto de este
indicador es mostrar al carretillero el ángulo de dirección actual (la dirección de las ruedas directrices de la carretilla elevadora) Esto informa al carretillero de la
dirección en la que se moverá la carretilla elevadora si pisa el acelerador, teniendo en cuenta el ángulo actual de la dirección. El indicador de ángulo de la
dirección muestra el ángulo de la dirección a los 22,5º más próximos desde el ángulo correspondiente a la posición totalmente a la izquierda hasta el
correspondiente a la posición totalmente a la derecha.
HORA DEL SISTEMA
La hora del sistema para la carretilla elevadora, mostrada como 12:34 en Figura 11 aparece en la esquina inferior derecha de la pantalla de operación. La hora del
sistema puede ser reiniciada por un supervisor o por un técnico de servicio usando los procedimientos descritos en Menú Visualización. Si el formato de horas
del reloj se fija en formato de 12 horas, los números de las horas irán seguidos de una "A" (AM, antes de mediodía) o por una "P" (PM, después de mediodía)
según corresponda. En caso contrario, la hora del sistema irá en formato de 24 horas.
INDICADOR DEL PESO DE LA CARGA
El indicador de peso de la carga para la carretilla elevadora, mostrado como 99999 al lado del icono de peso de la carga en Figura 11 aparece en el punto medio
del lado derecho de la pantalla de operación. Si la carretilla elevadora dispone de la función de peso de la carga, la pantalla de operación mostrará el peso de la
carga cuando se envíe cualquier orden hidráulica del mástil y durante los cinco segundos posteriores.
El icono de peso de la carga indica si se están utilizando como unidades Lb (libras) o Kg (kilogramos). Utilice los procedimientos que se describen en el menú
ajustar unidades de la sección del menú de visualización para establecer las unidades de la carga para esta carretilla elevadora. Utilice los procedimientos del
apartado visualización del peso de la carga de la sección del menú de calibración para calibrar el peso de la carga para esta carretilla elevadora.
12/1/2018 Document
Pantallas de sistema apagado/pantallas de alerta

INTRODUCCIÓN
Hay varias pantallas que aparecen sólo brevemente en la pantalla de operación. Entre ellas están la pantalla de sistema apagado y de alerta El objeto de la
pantalla de sistema apagado es suministrar una breve información de estado cuando el sistema está apagado. Las pantallas de alerta aparecen momentáneamente
para atraer la atención. Los siguientes apartados proporcionan más información acerca de estos tipos de pantallas.
PANTALLA DE SISTEMA APAGADO
Cuando se desconecta (OFF) por primera vez la alimentación de la carretilla elevadora, se visualiza durante cinco segundos la pantalla de apagado del sistema.
El sistema también mostrará esta pantalla durante cinco segundos si se presiona la tecla de Desplazamiento hacia delante (----*) mientras la carretilla elevadora
está apagada. Figura 13muestra la pantalla de sistema apagado.
1. CUENTAHORAS DE LA CARRETILLA ELEVADORA

2. CUENTAHORAS DEL MOTOR DE LA BOMBA HIDRÁULICA
Figura 13. Pantalla de sistema apagado
La pantalla de sistema apagado muestra el cuentahoras de la carretilla elevadora en la esquina superior derecha de la pantalla de operación y el cuentahoras de la
bomba hidráulica en la parte inferior derecha. Si está equipada, la pantalla de sistema apagado puede mostrar cualquiera de los cuatro cuentahoras siguientes.
• El cuentahoras de la carretilla elevadora muestra el tiempo total que el carretillero ha estado en el asiento con la llave de contacto o con el interruptor sin
llave de contacto en la posición de encendido (ON).
12/1/2018 Document
• El cuentahoras de la bomba muestra el tiempo total que la bomba hidráulica ha estado en funcionamiento.
• El cuentahoras de tracción muestra el tiempo total del motor de tracción mientras se ha estado moviendo la carretilla elevadora.
• El cuentahoras seguro muestra el tiempo total que el carretillero ha estado en el asiento con la llave de contacto o con el interruptor sin llave de contacto
en la posición de encendido (ON) y no puede ser reiniciado.
• El tiempo mostrado en los cuentahoras se visualiza en horas, pero el sistema almacena los valores a la 0,1 hora más próxima.
Icono de cuentahoras del motor de la bomba

hidráulica
Icono indicador de cuentahoras seguro
Estos medidores pueden ser examinados con mayor detalle o pueden ser reiniciados por un técnico de servicio usando los procedimientos descritos en la sección
menú de estado.
PANTALLAS DE ALERTA
Hay dos tipos de pantallas de alerta, pantallas de fallo (pantallas de indicación de fallo) y pantallas de notificación de enclavamiento. Ambos tipos de pantallas
de alerta son de naturaleza temporal porque el sistema restaura inmediatamente la pantalla original después de que se pulse una tecla o después de que se elimine
el problema mediante otra acción.
Cuando el sistema detecta un fallo activo, la pantalla cambia a una pantalla de fallo, que parpadea mostrando un código de fallo, el icono de la llave de tuercas y
otros iconos para indicar el problema, de modo similar al ejemplo mostrado enFigura 14 Cuando se visualiza, la pantalla de alerta parpadea para llamar la
12/1/2018 Document
atención del usuario. Presionando o bien la tecla de desplazamiento hacia atrás (*—) o bien la tecla de desplazamiento hacia delante (—*) después de que
aparezca la pantalla de alerta hace que el sistema vuelva a la última pantalla visualizada.
1. EJEMPLO DE CÓDIGO DE FALLO

2. ICONO DE LLAVE DE TUERCAS
3. ICONOS DE FUNCIONES DESHABILITADAS / DE RENDIMIENTO LIMITADO
Figura 14. Ejemplo de pantalla de fallo
La pantalla de notificación de enclavamiento aparece siempre que el carretillero trata de aplicar una entrada que no está disponible al no cumplirse una o más
condiciones de enclavamiento. Por ejemplo, si el carretillero no está sentado y trata de aplicar el pedal del acelerador, el sistema cambiará desde la pantalla de
operación hasta una pantalla de alerta que mostrará el icono del cinturón de seguridad. tal y como se muestra enFigura 15
12/1/2018 Document
Figura 15. Ejemplo de pantalla de alerta de enclavamiento
En este ejemplo, si el carretillero suelta el pedal del acelerador, el sistema cambiará de nuevo a la pantalla de operación. Alternativamente, el carretillero puede
presionar o bien la tecla de desplazamiento hacia atrás o bien la tecla de desplazamiento hacia delante para ir al menú de nivel superior, pero la entrada del
pedal del acelerador seguirá sin estar disponible al no cumplirse la condición de enclavamiento.

INTRODUCCIÓN
La pantalla de claves de acceso es un menú principal (menú de nivel superior) que es visible para los niveles de acceso de clave de acceso de técnico de servicio,
supervisor y carretillero. Cuando la llave de contacto o el interruptor sin llave se ponen en la posición de encendido (ON), la pantalla de claves de acceso es la
primera pantalla que se visualiza (a menos que estén desactivadas las claves de acceso de carretillero) Para acceder a este menú en otro momento, pase a través
de las pantallas de título del menú principal presionando la tecla de desplazamiento hacia atrás (*—) o la tecla de desplazamiento hacia delante (—*) hasta
que se visualice la pantalla de claves de acceso tal y como se muestra en Figura 16. A continuación presione la tecla Intro * para entrar en la pantalla de claves
de acceso.
La pantalla de claves de acceso también aparece cuando un carretillero empieza a usar por primera vez una carretilla elevadora, y también aparece cuando se
excede de un límite de tiempo definido en ciertas condiciones.
No hay ningún submenú por debajo de la pantalla de claves de acceso, pero hay submenús debajo de los otros dos menús de nivel superior que conllevan claves
de acceso.
• El submenú añadir/eliminar claves de acceso debajo del menú configuración de la carretilla elevadora
• El submenú de registro de claves de acceso debajo del menú de registro de actividad
12/1/2018 Document
A continuación se explica la pantalla de claves de acceso y el submenú añadir/eliminar claves de acceso (a los que se accede a través del menú de configuración
de la carretilla elevadora)
PANTALLA DE CLAVE DE ACCESO

NOTA: Las claves de acceso de carretillero se usan solamente en carretillas equipadas con opción habilitada por software.
Tal y como ya se ha indicado, la pantalla de claves de acceso es la primera pantalla que aparece al poner la llave de contacto o el interruptor sin llave en la
posición de encendido (ON) (a menos que las claves de acceso de carretillero estén desactivadas) La pantalla de claves de acceso es visible en todos los niveles
de acceso de claves de acceso.
Figura 16 muestra la pantalla de claves de acceso inicial que se visualiza tras el encendido (ON). Debajo del icono de clave de acceso hay una línea de cinco
espacios en blanco que sirve como campo de entrada de la clave de acceso.
Figura 16. Pantalla de clave de acceso inicial
NOTA: Para que una clave de acceso sea válida debe ser un número de cinco dígitos compuesto solamente por los números 0, 1, 2, 3, 4, 5, 6, 7, 8 y 9, tal como,
por ejemplo, 37524 ó 22954. Si se pulsan teclas no válidas (por ejemplo, #, ó *) se ignorarán. Si se pulsan más de cinco números válidos para la clave de acceso,
sólo se aceptarán los cinco últimos.
Configuración de clave de acceso de técnico de servicio
El acceso mediante clave de acceso de nivel de técnico de servicio es necesario para añadir, eliminar o editar las claves de acceso de nivel de servicio y para
realizar la primera instalación de una clave de acceso de nivel de supervisor. Cualquier persona que disponga de acceso de nivel de técnico de servicio puede
añadir, borrar o editar claves de acceso de carretillero o de supervisor.
12/1/2018 Document
NOTA: Para introducir una clave de acceso inicial de supervisor para la carretilla elevadora hay que disponer de una clave de acceso de nivel técnico de
servicio. Una vez instalada la clave de acceso inicial de supervisor, ese acceso de nivel de supervisor puede ser utilizado para añadir, borrar o editar claves de
acceso adicionales de supervisor y de carretillero.
Ejecute los pasos siguientes para configurar una clave de acceso:
1. Introduzca una clave de acceso válida usando las teclas 0-9
2. Presione la tecla Intro para introducir la clave de acceso en el sistema Una vez que haya pulsado la tecla Intro, el sistema utiliza los cinco números
válidos introducidos más recientemente para compararlos con la lista de claves de acceso actualmente almacenadas.
3. Si la clave de acceso introducida no coincide con ninguna de las actualmente almacenadas, se visualizará una pantalla de clave de acceso no válida
durante un tiempo de hasta cinco segundos o hasta que el usuario empiece a introducir otra clave de acceso, tal y como se muestra en Figura 17
Figura 17. Pantalla de clave de acceso no válida
4. Una vez que el sistema acepte la clave de acceso introducida, el carretillero obtiene acceso a los menús asociados con esa clave de acceso (por ejemplo,
menús visualizados en el acceso de nivel de carretillero, nivel de supervisor o nivel de técnico de servicio)
NOTA: En determinadas circunstancias aparecerá una clave de acceso por defecto de carretillero de 11111 en la lista de claves de acceso almacenadas en el
momento actual.
NOTA: Si no hay ninguna clave de acceso de nivel de técnico de servicio en la lista de claves de acceso almacenadas actualmente, se puede utilizar la clave de
acceso de nivel de técnico de servicio por defecto de fábrica, 55555, para acceder al sistema.
12/1/2018 Document
Utilice la clave de acceso de nivel de técnico de servicio por defecto de fábrica, 55555, al instalar la carretilla elevadora en el emplazamiento del cliente para
configurar las claves de acceso del cliente. Una vez se haya completado la instalación inicial, elija una nueva clave de acceso de nivel de técnico de servicio. Sin
embargo, una vez que se haya asignado una nueva clave de acceso de nivel de técnico de servicio, la clave 55555 dejará de ser una clave utilizable y no podrá ser
asignada como clave de acceso a través del menú de pantallas ni usando la herramienta de servicio para PC. (Si se borran todas las claves de acceso de nivel de
técnico de servicio, el sistema aceptará de nuevo la clave de acceso por defecto 55555). Si hay sólo una clave de acceso de técnico de servicio y esa clave se
pierde, la clave de acceso puede restablecerse con ayuda de la herramienta de servicio para PC.
AÑADIR/ELIMINAR/CAMBIAR CLAVES DE ACCESO
El submenú Añadir/Eliminar claves de acceso es accesible a través del menú de configuración de la carretilla elevadora y es visible en los niveles de acceso con
claves de técnico de servicio y de supervisor. Este menú permite que un técnico de servicio o un supervisor añada, quite o cambie claves de acceso de nivel igual
o inferior al de sus propias claves de acceso. Esto significa que un técnico de servicio puede modificar las claves de acceso asignadas a carretilleros, supervisores
y otros técnicos de servicio, mientras que un supervisor puede modificar las claves de acceso asignadas a los carretilleros o a otros supervisores. Se pueden
asignar hasta 250 claves de acceso para su uso. Tabla 15 muestra el proceso para añadir una clave de acceso nueva.
Tabla 15. Añadir clave de acceso
12/1/2018 Document
Tabla 15. Añadir clave de acceso
◂—
Teclas de
desplazamiento
— ▸
Configuración de la
carretilla elevadora
Menú de nivel superior
↑ Configuración Presione la tecla
Tecla programable de la carretilla Intro (*)
flecha arriba/flecha elevadora
abajo Submenú
↓ Añadir/Eliminar
clave de acceso
Se visualizará la Introduzca una clave Presione la tecla Intro (*)

pantalla de clave de acceso nuevo
de acceso inicial usando las teclas 0 a
9
Primero
Nivel de acceso de la clave de
Presione la tecla programable de flecha hacia
acceso de carretillero,
arriba o flecha hacia abajo para seleccionar el
supervisor o técnico de
nivel de acceso de la clave de acceso
servicio
A continuación
Los modos de rendimiento Presione la tecla
Presione la tecla programable "Liebre" 4para disponibles son mínimo (1) a Intro para añadir
pasar a través de los modos de rendimiento máximo (4, valor por defecto) esta clave de
acceso
Figura 18 muestra la pantalla de Cambiar/Eliminar clave de acceso Las teclas programables de flecha arriba / flecha abajo (es decir, 2 y 3 van pasando por el
nivel o niveles de privilegios asociados con esta clave de acceso. Puede utilizar la tecla programable de Liebre (#) para efectuar un ciclo a través de los modos de
rendimiento disponibles para esta clave de acceso. Presione la tecla programable de papelera de reciclaje (4) para borrar esta clave de acceso de la lista de claves
de acceso actual.
12/1/2018 Document
1. ICONO DE TIPO DE CLAVE DE ACCESO INTRODUCIDA (CARRETILLERO/SUPERVISOR/TÉCNICO DE SERVICIO)

2. ICONO DE TECLA PROGRAMABLE FLECHA ARRIBA
3. ICONO DE TECLA PROGRAMABLE FLECHA ABAJO
4. ICONO DE TECLA PROGRAMABLE "PAPELERA DE RECICLAJE"
5. MODO DE RENDIMIENTO ACTUAL
6. ICONO DE TECLA PROGRAMABLE "LIEBRE"
7. ICONO Y CAMPO DE CLAVE DE ACCESO ACTUAL
Figura 18. Pantalla Cambiar/Eliminar clave de acceso
Para quitar una clave de acceso determinada o para modificar los privilegios asociados con ella, tiene que saber el número de esa clave de acceso. Además, debe
tener un nivel de privilegios igual o superior al de la clave de acceso que se vaya a modificar. Esto significa que un técnico de servicio puede modificar todas las
claves de acceso, pero un supervisor sólo puede modificar las claves de acceso de los carretilleros y de otros supervisores. Tabla 16 muestra el proceso para
cambiar o quitar una clave de acceso existente para la carretilla elevadora.
Tabla 16. Cambiar o eliminar una clave de acceso
◂—
Teclas de
desplazamiento
— ▸
12/1/2018 Document
Tabla 16. Cambiar o eliminar una clave de acceso
Menú principal de
configuración de la carretilla
elevadora (menú de nivel
superior)
↑ Configuración Presione la tecla
Tecla programable flecha de la carretilla Intro (*)
arriba/flecha abajo elevadora,
↓ Submenú
Añadir/Eliminar
clave de acceso
Se visualizará la Introduzca la Presione la tecla Intro (*)

pantalla de clave clave de Aparece la pantalla Modificar
de acceso inicial acceso clave de acceso
conocida
Para cambiar
una clave de
acceso
Presione la tecla programable de flecha hacia
Aparece el icono de carretillero,
arriba o flecha hacia abajo para seleccionar el supervisor o técnico de servicio
nivel de acceso de la clave de acceso
Los modos de rendimiento Presione la tecla

Presione la tecla programable "Liebre" (4) para
disponibles van de mínimo (1) a Intro para actualizar
pasar a través de los modos de rendimiento
máximo (4, valor por defecto) esta clave de acceso
Para eliminar
una clave de
acceso
Presione la tecla programable papelera de Presione cualquiera
reciclaje (#) para eliminar esta clave de acceso Presione la tecla * para volver a de las teclas de
de la lista la pantalla de clave de acceso
◂
desplazamiento —
inicial
▸
— ) para salir
REGISTRO DE CLAVES DE ACCESO
El submenú de registro de claves de acceso es accesible a través del menú de título de registro de actividad Consulte la próxima sección, Menú de registro de
actividad para obtener más información Este menú permite al técnico de servicio o al supervisor ver las 250 últimas claves de acceso válidas introducidas en el
12/1/2018 Document
sistema y el nivel de acceso (es decir, carretillero, supervisor o técnico de servicio) asociado a cada una de ellas.
Menú de registro de actividad

INTRODUCCIÓN
El menú de registro de actividad es un menú principal (menú de nivel superior) que es visible en los niveles de acceso de clave de acceso de técnico de servicio y
de supervisor. Para acceder a este menú, pase a través de las pantallas de título del menú principal presionando la tecla de desplazamiento hacia atrás (*—) o
la tecla de desplazamiento hacia delante (—*) hasta que se visualice la pantalla de título de registro de actividad, tal y como se muestra en Figura 19.
Presione la tecla Intro(*) para entrar en el menú de registro de actividad. En este menú hay disponibles tres submenús, tal y como se muestra en Figura 20
Figura 19. Pantalla de título Registro de Actividad
12/1/2018 Document
1. REGISTRO DE LISTA DE COMPROBACIÓN DEL CARRETILLERO 3. REGISTRO DE EVENTOS DE IMPACTO

2. REGISTRO DE CLAVES DE ACCESO
Figura 20. Submenú de registro de actividad
El primero de los tres submenús del menú de registro de actividad, el registro de la lista de comprobación del carretillero, aparece en la pantalla de operación.
Véase Figura 21. Puede entrar en Para acceder al menú de registro de claves de acceso o al menú de registro de casos de impacto, presione la tecla de
desplazamiento hacia atrás ó la tecla de desplazamiento hacia delante y luego presione la tecla Intro
Las siguientes secciones describen los submenús de registro de actividad.
REGISTRO DE LISTA DE COMPROBACIÓN DEL CARRETILLERO
Este submenú es visible para los niveles de acceso de las claves de acceso de técnico de servicio y de supervisor. Este menú de segundo nivel permite a un
técnico de servicio o a un supervisor ver los 60 casos más recientes de la lista de comprobación, en la que caso o evento se define como:
• Cada elemento de la lista de comprobación que ha fallado, o
• La superación totalmente satisfactoria de la totalidad de la lista de comprobación.
Figura 21 muestra la pantalla de título para este menú
12/1/2018 Document
Figura 21. Menú registro de lista de comprobación del carretillero
Presionando la tecla de desplazamiento hacia atrás ó la tecla de desplazamiento hacia delante mientras que se esté en cualquier otro sitio de este submenú
devuelve la pantalla de título del menú principal de registro de actividad a la pantalla de operación
Figura 22 muestra un ejemplo de pantalla de registro de lista de comprobación del carretillero e indica los controles disponibles.
1. VALOR DE LA CLAVE DE ACCESO EN REGISTRO INCIDENCIA

2. TIPO DE ENTRADA (PASA/FALLA)
Í
https://www.hypassonline.com/lib/service/US/ES/html/2200SRM1336.html Í 142/224
12/1/2018 Document
4. ENTRADA DE REGISTRO ACTUAL (O SÍMBOLO "VACÍO")
6. ELEMENTO DE LA LISTA DE COMPROBACIÓN QUE HA PASADO CORRECTAMENTE LA COMPROBACIÓN
7. TECLA PROGRAMABLE DE PAPELERA DE RECICLAJE (USADO EN REGISTRO VACÍO)
8. HORAS DE TRACCIÓN EN EL REGISTRO INCIDENCIA
9. FECHA DEL SISTEMA EN EL REGISTRO INCIDENCIA
Figura 22. Pantalla de registro de lista de comprobación del carretillero
Figura 23 muestra una entrada del registro de la lista de comprobación que corresponde a comprobación fallida

2. TIPO DE ENTRADA (PASA/FALLA)
6. ELEMENTO DE LA LISTA DE COMPROBACIÓN QUE HA RESULTADO FALLIDO
7. TECLA PROGRAMABLE DE PAPELERA DE RECICLAJE (USADO EN REGISTRO VACÍO)
12/1/2018 Document
Figura 23. Entrada de registro de la lista de comprobación correspondiente a comprobación fallida
Si no hay ninguna entrada en el registro o si ya se ha pasado por la entrada de registro final, se visualizará una pantalla de registro vacío, tal y como se muestra
en Figura 24
1. SÍMBOLO VACÍO
2. ICONO DE HORA DEL SISTEMA
3. ICONO DE FECHA DEL SISTEMA
4. ICONO DE CLAVE DE ACCESO
Figura 24. Pantalla de registro vacío
El proceso para ver y borrar del sistema los registros de la lista de comprobación del carretillero se muestran en Tabla 17
Tabla 17. Pantallas de registro de lista de comprobación del carretillero
12/1/2018 Document
Tabla 17. Pantallas de registro de lista de comprobación del carretillero
◂—
Teclas de
desplazamiento
—▸
Registro de actividad
pantalla de título de
menú principal
↑ Submenú de registro Presione la tecla Intro (*)
Tecla programable de actividad
flecha arriba/flecha registro de la lista
abajo de comprobación
↓ del carretillero
Se mostrará la entrada más Presione la tecla programable de flecha arriba

reciente del registro de la lista de o flecha abajo para desplazarse a través de
comprobación del carretillero las entradas del registro
Para eliminar una entrada del registro:
Presione la tecla programable de papelera de Una pantalla de registro Presione cualquiera de las
reciclaje (#) para eliminar la entrada del registro de vacía sustituye a esta ◂
teclas de desplazamiento —
claves de acceso pantalla de registro ▸
o — ) para salir
Cuando una persona con clave de acceso de nivel supervisor accede a vistas del registro, cualquier evento que se haya grabado desde un acceso de nivel de
técnico de servicio mostrará ***** en lugar del número de clave de acceso real. Asimismo, si no se hubiera registrado ninguna clave de acceso en el momento de
un evento, la clave de acceso se mostrará como *****
REGISTRO DE CLAVES DE ACCESO
El submenú de registro de claves de acceso es visible en los niveles de acceso de las claves de acceso de técnico de servicio y de supervisor. Un técnico de
servicio o un supervisor pueden usarlo para ver las 250 últimas claves de acceso válidas introducidas en el sistema y el nivel de acceso (es decir, carretillero,
supervisor o técnico de servicio) asociado a cada clave de acceso.
12/1/2018 Document
Figura 25. Menú de registro de claves de acceso
Presionando la tecla de desplazamiento hacia atrás o la tecla de desplazamiento hacia delante mientras se esté en cualquier lugar de este submenú, devolverá
la pantalla de título de menú principal de registro de actividad a la pantalla de operación.
Figura 26 muestra un ejemplo de pantalla de registro de claves de acceso e indica los controles disponibles
El proceso para ver y borrar registros de claves de acceso del sistema se muestra en Tabla 18

2. ICONO DE CARRETILLERO / SUPERVISOR / TÉCNICO DE SERVICIO
12/1/2018 Document
Figura 26. Pantalla de registro de clave de acceso
Tabla 18. Pantallas de registro de clave de acceso
◂—
Teclas de
desplazamiento
— ▸
Registro de actividad
pantalla de título de
menú principal
↑ Submenú Presione la tecla Intro (*)
Tecla programable flecha Registro de
arriba/flecha abajo actividad
↓ Registro de
clave de
acceso
Se mostrará la entrada de Presione la tecla programable de flecha arriba o

registro de clave de acceso flecha abajo para desplazarse a través de las
más reciente entradas del registro
Para eliminar todas las entradas
de registro:
Presione la tecla de papelera de reciclaje (#) para Esta pantalla de registro se Presione cualquiera de las teclas
eliminar todas las entradas del registro de claves de sustituye por la pantalla de ◂
de desplazamiento — o — ) ▸
acceso registro vacío para salir
12/1/2018 Document
Una persona que vea el registro de claves de acceso no puede ver las claves de acceso de otros carretilleros o supervisores que tengan privilegios de acceso
superiores a los suyos. Esto significa que un supervisor que esté viendo el registro de claves de acceso no podrá ver una clave de acceso para técnico de servicio.
Cuando se esté viendo la entrada de registro de una persona con un nivel de acceso más alto, la clave de acceso se visualiza como *****
Después de borrar una entrada de registro el símbolo "Vacío" sustituye al número de entrada de registro anterior hasta que quede a la vista la entrada siguiente. Si
no queda ninguna otra entrada de registro se visualiza una pantalla de registro "Vacío" tal y como se muestra en Figura 24
REGISTRO DE EVENTOS DE IMPACTO
Este submenú es visible en los niveles de acceso con clave de técnico de servicio y de supervisor El menú permite que un técnico de servicio o un supervisor vea
los 20 casos de impacto más recientes, donde caso o evento se define como:
• Impacto ligero (0.2 a 2.5 g en décimos de fuerza g), o
• Impacto fuerte (0.5 a 3.0 g en décimos de fuerza g) tal y como se define durante el proceso de configuración de la carretilla elevadora
Figura 27. Menú de registro de casos de impacto
Presionando la tecla de desplazamiento hacia atrás ó la tecla de desplazamiento hacia delante mientras que se esté en cualquier otro sitio de este submenú
devuelve la pantalla de título del menú principal de registro de actividad a la pantalla de operación
Figura 28 muestra un ejemplo de pantalla de registro de casos de impacto e indica los controles disponibles
12/1/2018 Document

2. ICONO DE TIPO DE IMPACTO (LIGERO/FUERTE)
Figura 28. Pantalla de registro de casos de impacto
Si no hay ninguna entrada de registro o si se ha pasado la entrada de registro final, el sistema muestra una pantalla de registro "vacío" tal y como se muestra en
Figura 24.
El proceso para ver y eliminar los registros de eventos de impacto se muestra en Tabla 19.
Tabla 19. Acceso a pantallas de registro de casos de impacto
12/1/2018 Document
Tabla 19. Acceso a pantallas de registro de casos de impacto
◂—
Teclas de
desplazamiento
— ▸
Registro de
actividad Menú
principal
↑ Registro de Presione la tecla Intro (*)
Tecla programable actividad
flecha arriba/flecha Submenú de
abajo registro de casos
↓ de impacto
Se mostrará la entrada más Presione la tecla programable de flecha arriba o

reciente del registro de casos flecha abajo para desplazarse a través de las
de impacto entradas del registro
Para eliminar todas las entradas de

registro:
Presione la tecla Papelera de reciclaje (#) para borrar Esta pantalla de registro se Presione cualquiera de las teclas
todas las entradas del registro sustituye por la pantalla de ◂
de desplazamiento — o — ) ▸
registro vacío para salir
Cuando una persona con acceso de nivel de clave de acceso de supervisor ve el registro, los eventos registrados con el acceso de nivel de técnico de servicio se
muestran como ***** en lugar del número de clave de acceso actual. Asimismo, si no se hubiera registrado ninguna clave de acceso en el momento en que se
produzca un evento, la clave de acceso aparece como *****
Menú Calibración
INTRODUCCIÓN
El menú de calibración es un menú principal (menú de nivel superior) que es visible en los niveles de acceso con clave de acceso de técnico de servicio,
supervisor y carretillero. El apartado Submenús de calibración e iconos muestra los iconos visualizados en las pantallas de calibración. Para acceder a este menú,
pase a través de las pantallas de título del menú principal presionando la tecla de desplazamiento hacia atrás (? —) o la tecla de desplazamiento hacia
delante (—?) hasta que se visualice la pantalla de título de calibración, tal y como se muestra enFigura 29.
12/1/2018 Document
Figura 29. Pantalla de título de calibración
Presione la tecla Intro* para entrar en el menú de calibración y el sistema visualizará el primer submenú del menú de calibración, el submenú de visualización
del peso de la carga, que se muestra enFigura 30 Presione la tecla Intro de nuevo si quiere entrar en este submenú. Si quiere un submenú diferente, utilice la
tecla de desplazamiento hacia atrás ó la tecla de desplazamiento hacia delante para moverse a otro submenú y presiones la tecla Intro
Figura 30. Submenú de visualización del peso de la carga
El menú de calibración presenta estos submenús:

• Visualización del peso de la carga
12/1/2018 Document
• Punto de parada de retorno a inclinación predeterminada

• Válvulas electrohidráulicas
• Punto central volante
• Posición eje de dirección
• Punto central eje de dirección
• Hidráulicos manuales
Las siguientes secciones describen los submenús de calibración
CALIBRACIÓN DEL PESO DE LA CARGA

NOTA: Esta medida no es para propósitos comerciales
Este elemento de menú, mostrado en Figura 30, permite que un técnico de servicio, un supervisor o un carretillero calibre el peso de la carga. Para calibrar el
peso de la carga, seleccione este submenú desde el menú calibración y siga las indicaciones de la pantalla.
NOTA: Cuando el usuario esté conectado con una clave de acceso de nivel de carretillero o con la clave de acceso por defecto, sólo estará disponible la
calibración de punto cero por defecto de la tara.
Para calibrar la visualización del peso de la carga:
1. Empezando desde el menú de calibración, desplácese hasta la pantalla de visualización del peso de la carga y presione la tecla Intro
2. Cuando se lo pida el sistema, coloque las horquillas vacías a la altura del peso de la carga, que dependerá del emplazamiento.
3. Presione la tecla Intro.
4. Cuando se lo indique el sistema, utilice las teclas numéricas para introducir el peso de la carga conocido en lb o en kg, tal y como se indica en el icono de
peso de la carga. Utilice un peso de la carga que esté comprendido entre 1000 lbs (450 kg) y 16000 lbs (7260 kg)
NOTA: No sobrepase la capacidad nominal de la carretilla elevadora

6. Cuando se lo indique el sistema, coloque la carga ajustando la inclinación y la altura del mástil y de las horquillas a la altura del peso de la carga.
7. Presione la tecla Intro. El sistema almacena el nuevo ajuste y vuelve al menú de calibración
12/1/2018 Document
CALIBRACIÓN DEL PUNTO DE PARADA DE RETORNO A INCLINACIÓN PREDETERMINADA

NOTA: Esta calibración debe ser realizada por un técnico de servicio o por un supervisor y sólo estará disponible en carretillas elevadoras que tengan la
característica de retorno a inclinación predeterminada.
Figura 31 muestra la pantalla que se visualiza durante la calibración del punto de parada de retorno a inclinación predeterminada.
Figura 31. Secuencia de punto de parada de retorno a inclinación predeterminada
Para calibrar el punto de parada de retorno a inclinación predeterminada:
1. Empezando desde el menú de calibración, desplácese hasta la pantalla de punto de parada de retorno a inclinación predeterminada y presione la tecla
Intro.
2. Cuando se lo indique el sistema, coloque el mástil en el ángulo de inclinación deseado.
3. Presione la tecla Intro El sistema registra el nuevo ajuste y vuelve al menú de calibración.
CALIBRACIÓN DEL UMBRAL DE LA VÁLVULA MANUAL Y DE LA VÁLVULA ELECTROHIDRÁULICA

NOTA: Esta calibración debe ser efectuada por un técnico de servicio o por un supervisor
Figura 32 muestra cómo se inicia la secuencia de calibración de la válvula electrohidráulica con la función 1A, seguida por la función 1B y así sucesivamente.
La pantalla muestra los cambios de una función a la siguiente a medida que el usuario calibra estas válvulas de control.
12/1/2018 Document
Figura 32. Válvulas electrohidráulicas
Para calibrar las válvulas electrohidráulicas y manuales:

1. Gire la llave de contacto o el interruptor sin llave a la posición de encendido (ON) .
2. Realice una operación de purga de aire accionando todas las funciones hasta que funcionen con suavidad.
3. Empezando desde el menú de calibración, desplácese hasta la pantalla de válvulas electrohidráulicas y presione la tecla Intro
Consulte Válvulas de control principal 2000SRM1334, Procedimiento de calibración para carretillas elevadoras de los modelos
• E2.2-3.5XN (E45-70XN) (A268)
• J2.2-3.5XN (J45-70XN) (A276)
• J1.5-2.0XNT (J30-40XNT) (K160)
• J1.6-2.0XN (J30-40XN) (A935)
• J4.0-5.0XN, J5.0-5.5XN6 (J80-120XN, J100XNL) (A970)
• E4.0-5.5XN (E80-120XN) (A099)
Consulte Válvulas de control principal 2000SRM1439, Menú Calibración para carretillas elevadoras de los modelos
• E1.6-2.0XN (E30-40XN) (A269)
Consulte Válvulas de control principal 2000SRM1520, Menú Calibración para carretillas elevadoras de los modelos
• A1.3-1.5XNT (A25-30XNT) (D203)
Consulte el Manual de Localización de Averías de Diagnóstico 9000SRM1377 para carretillas elevadoras de los modelos
• J8.0XN, J8.0XN9, J9.0XN (A250)
12/1/2018 Document
4. Con las horquillas sin carga, levante las horquillas si no estuvieran ya elevadas.
5. Cuando se lo indique el sistema, mueva la palanca hacia el mástil, dirección A, hasta que las horquillas empiecen a moverse muy lentamente. Moverse
muy lentamente significa que las horquillas se mueven tan lentamente como sea posible. Presione la tecla Intro para que el sistema registre la lectura de
la válvula.
Cuando se lo indique el sistema, mueva la palanca hacia la parte trasera de la carretilla elevadora, dirección B, hasta que las horquillas empiecen a
moverse muy lentamente y presione la tecla Intro El sistema registrará la lectura de la válvula Los pasos 5 y 6 proporcionan la entrada hidráulica para la
función 1
NOTA: Si la lectura de una válvula no está dentro del rango aceptable, aparecerá un mensaje de anulación. Pulse cualquier tecla para continuar.
6. Continúe el proceso con las funciones 2, 3, y 4 a medida que se lo vaya indicando el sistema. El sistema registra las lecturas de las válvulas para cada
función y cuando se completa el proceso de calibración vuelve al menú de calibración.
CALIBRACIÓN DEL PUNTO CENTRAL DEL VOLANTE
El punto central del pomo del volante es la posición en la que el sistema ajusta el volante cuando la carretilla elevadora se mueve en dirección recta hacia
delante.
NOTA: Esta calibración debe ser efectuada por un técnico de servicio o por un supervisor y sólo está disponible en carretillas elevadoras equipadas con la
función de dirección sincronizada.
Figura 33 muestra la pantalla que se visualiza durante la calibración del punto central del pomo del volante.
Figura 33. Punto central volante

12/1/2018 Document
Para calibrar el punto central del volante:
1. Empezando desde el menú de calibración, desplácese hasta la pantalla de punto central del volante y presione la tecla Intro
2. Cuando se lo indique el sistema, coloque el volante en la posición en la cual la carretilla elevadora se moverá en dirección recta hacia delante.
3. Presione la tecla Intro. El sistema registra la posición del volante como el nuevo punto central y vuelve al menú de calibración.
CALIBRACIÓN DE LA POSICIÓN DEL EJE DE DIRECCIÓN

NOTA: Esta calibración debe ser realizada por un técnico de servicio o por un supervisor y sólo está disponible en las carretillas elevadoras equipadas con la
función de dirección sincronizada o con motores de tracción dobles.
Figura 34 muestra las pantallas que aparecen durante la calibración de la posición del eje de dirección.
Figura 34. Calibración de la posición del eje de dirección
Para calibrar la posición del eje de dirección:
1. Empezando desde el menú de calibración, desplácese hasta la pantalla de posición del eje de dirección y presione la tecla Intro
2. Cuando se lo indique el sistema, gire el volante en sentido antihorario hasta que el eje llegue a su tope.
4. Cuando se lo indique el sistema, gire el volante en sentido horario hasta que el eje llegue a su tope.
12/1/2018 Document
5. Presione la tecla Intro. Si el ajuste es aceptable, el sistema registra las posiciones de la dirección y vuelve al menú de calibración. Si los ajustes están
fuera del rango aceptable, aparecerá una X sobre el icono de calibración Presione la tecla Intro y el sistema indicará al usuario que repita los pasos 2-5
CALIBRACIÓN DEL PUNTO CENTRAL DEL EJE DE DIRECCIÓN

NOTA: Esta calibración debe ser realizada por un técnico de servicio o por un supervisor y sólo estará disponible en las carretillas elevadoras equipadas con
dirección electrónica.
Figura 35 muestra el menú que presenta el sistema en pantalla durante esta calibración.
Figura 35. Calibración de la desviación del punto central del eje de dirección
El carretillero ajusta el valor de desviación y luego conduce la carretilla mientras sujeta el volante en la posición recta hacia delante para determinar si es
correcto.
1. Empezando desde el menú de calibración, desplácese hasta la pantalla de desviación del punto central del eje de dirección y presione la tecla Intro
2. Utilice la tecla programable 2 flecha arriba, para aumentar la desviación en 1
3. Utilice la tecla programable 3 flecha abajo, para disminuir la desviación en 1
4. Una vez que la carretilla se mueve en línea recta cuando el volante esté en la posición del punto central calibrado, presione la tecla Intro. Si los ajustes
son aceptables, el sistema registra el punto central y regresa al menú de calibración. Si los ajustes están fuera del rango aceptable, aparecerá una X sobre
el icono de calibración Presione la tecla Intro y el sistema indicará al usuario que repita los pasos 2-5
12/1/2018 Document
CALIBRACIÓN DE LOS HIDRÁULICOS MANUALES

NOTA: Esta calibración debe ser realizada por un técnico de servicio o por un supervisor y sólo estará disponible en las carretillas elevadoras equipadas con
hidráulicos manuales.
Figura 36 muestra el menú que presenta el sistema en pantalla durante esta calibración.
Figura 36. Calibración del punto final de los hidráulicos manuales
Para calibrar el punto final de los hidráulicos manuales:
1. Con las horquillas sin carga, levante las horquillas si no estuvieran ya elevadas.
2. Empezando desde el menú de calibración, desplácese hasta la pantalla de calibración del punto final de los hidráulicos manuales y presione la tecla Intro
3. Cuando lo indique el sistema, mueva todas las palancas hidráulicas hasta sus dos localizaciones extremas; es decir, mueva cada palanca tanto como sea
posible en ambas direcciones.
4. Presione la tecla Intro. El sistema registra las localizaciones extremas y vuelve al menú de calibración.
Menú Visualización
INTRODUCCIÓN
12/1/2018 Document
El menú de visualización es un menú principal (menú de nivel superior) que es visible en los niveles con clave de acceso de técnico de servicio y de supervisor.
Para acceder a este menú, pase a través de las pantallas de título del menú principal presionando la tecla de desplazamiento hacia atrás (*—) o la tecla de
desplazamiento hacia delante (—*) hasta que se visualice la pantalla de título de pantalla, tal y como se muestra en Figura 37.
Figura 37. Pantalla de título Visualización
Presione la tecla Intro(*) para entrar en el menú de visualización. El sistema mostrará la pantalla de Ajustar Formato de Fecha y Hora, tal y como se muestra en
Figura 38 Presione la tecla Intro de nuevo para entrar en este submenú. Para ir a un submenú diferente, utilice la tecla de desplazamiento hacia atrás o de
desplazamiento hacia delante para moverse hasta el submenú deseado y presione la tecla Intro
Para volver al menú de visualización, presione la tecla de desplazamiento hacia atrás o la tecla de desplazamiento hacia delante Presione una segunda vez la
tecla de desplazamiento hacia atrás ó la tecla de desplazamiento hacia delante para volver al menú principal.
El menú de visualización ofrece estos submenús (véase el apartado Submenús de visualización e iconos):
• Menú Ajustar Formato de Fecha y Hora
• Menú Ajustar Tiempo de Ahorro de Luz Diurna
• Menú Ajustar Hora y Fecha
• Menú Ajustar Unidades
Las secciones siguientes describen estos submenús.
12/1/2018 Document
MENÚ AJUSTAR FORMATO DE FECHA Y HORA
Este menú puede ser utilizado por un técnico de servicio o por un supervisor para definir el formato de fecha y hora del sistema. Figura 38 muestra la pantalla de
título para este menú.
Figura 38. Menú Ajustar Formato de Fecha y Hora
Para entrar en este submenú presione la tecla IntroFigura 39 muestra la pantalla que aparecerá de Ajustar Formato de Fecha y Hora
1. ICONO DE RELOJ
2. FORMATO DE HORA DEL RELOJ
12/1/2018 Document
4. FORMATO DE FECHA ACTUAL
6. ICONO DE CALENDARIO
Figura 39. Pantalla de Ajustar Formato de Fecha y Hora
El formato de hora del reloj puede establecerse o bien en reloj de 12 horas, o bien en reloj de 24 horas. Para ajustar el formato de la hora del reloj, presione la
tecla programable 2 flecha arriba. El sistema colocará un recuadro alrededor del formato de la hora de reloj actual. Presione la tecla Intro y use luego las teclas
programables 2, flecha arriba, ó 3 flecha abajo, para seleccionar el formato de reloj de 12 horas o el de 24 horas. Cuando visualice el formato deseado presione la
tecla Intro. El sistema empezará a utilizar el formato de hora de reloj seleccionado para todos los menús del sistema.
Para establecer el formato de fecha actual, utilice la tecla programable 3 flecha abajo, para cambiar el enfoque al icono de formato de fecha actual.
Hay tres opciones para el formato de fecha actual:

• Estados Unidos, MM/DD/AA
• Europa DD/MM/AA
• ISO 8601, AA/MM/DD
Utilice la tecla programable 2 ó 3 para pasar a través de las opciones de formato de fecha actual. Cuando visualice el formato de fecha deseado, presione la tecla
Intro. El sistema empezará a utilizar ese formato de fecha como formato de fecha actual en todos los menús del sistema.
Tabla 20 muestra el proceso para seleccionar y cambiar los formatos de fecha y hora del sistema.
Tabla 20. Acceso a la pantalla de Ajustar Formato de Fecha y Hora
12/1/2018 Document
Tabla 20. Acceso a la pantalla de Ajustar Formato de Fecha y Hora
Utilice las
teclas de
desplazamiento
◂
( —o
— ) ▸
Visualización
del menú
principal
Utilice la tecla Visualización del Pulsela tecla
de flecha arriba submenú de Intro.
↑ o de Ajustar Formato
flecha abajo↓ de Fecha y Hora
Aparecerá la Utilice la tecla programable 2 flecha arriba, para Siguiente Utilice la tecla programable 3 flecha abajo, para Presione la tecla Intro para
pantalla Ajustar seleccionar el icono de ajuste de formato de la hora y para seleccionar el icono de ajuste de formato de actualizar el formato de hora y
formato de fecha y visualizar el icono de reloj de 12 horas o de 24 horas fecha y para visualizar los tres formatos de fecha fecha para todos los menús del
hora sistema
Presione cualquiera de las teclas de

desplazamiento
◂ —o
▸
— ) para salir
MENÚ AJUSTAR TIEMPO DE AHORRO DE LUZ DIURNA
Este submenú puede ser utilizado por un técnico de servicio o por un supervisor para habilitar o deshabilitar el uso del tiempo de ahorro de luz diurna en las
carretillas elevadoras y para ajustarlo para realizar cambios de hora automáticos. Cuando esta característica esté habilitada (ajustada en Activado -On-) la hora
del sistema se incrementará en una hora a las 2:00 am de la fecha de inicio seleccionada y se reducirá en una hora a la misma hora de la fecha final seleccionada.
Figura 40 muestra la pantalla de título para este menú.
12/1/2018 Document
Figura 40. Menú Ajustar Tiempo de Ahorro de Luz Diurna
Para habilitar el tiempo de ahorro de luz diurna, presione la tecla Intro en el menú mostrado en Figura 40
El sistema presentará la pantalla mostrada en Figura 41
1. HABILITACIÓN DE AHORRO DE LUZ DIURNA

2. INDICADOR DE HABILITACIÓN (EL AJUSTE ON -ACTIVADO- ESTÁ ARRIBA)
3. AJUSTE DEL MES DE INICIO DE AHORRO DE LUZ DIURNA
4. INDICADOR DE DÍA DE INICIO
12/1/2018 Document
5. AJUSTE DE ÚLTIMO DÍA DE AHORRO DE LUZ DIURNA

6. INDICADOR DE DÍA FINAL
7. INDICADOR DE DÍA FINAL DE AHORRO DE LUZ DIURNA
8. INDICADOR DE MES FINAL DE AHORRO DE LUZ DIURNA
9. INDICADOR DE DÍA DE INICIO DE AHORRO DE LUZ DIURNA
10. INDICADOR DE MES DE INICIO DE AHORRO DE LUZ DIURNA
Figura 41. Pantalla Ajustar Tiempo de Ahorro de Luz Diurna
Procedimiento para ajustar automáticamente el tiempo de ahorro de luz diurna

NOTA: Para salir del submenú de ahorro de luz diurna en cualquier momento sin introducir ningún cambio, presione la tecla de desplazamiento hacia atrás ó
la tecla de desplazamiento hacia delante El sistema vuelve al menú visualización
1. Navegue hasta el submenú de ahorro de luz diurna
2. Presione la tecla programable 2 flecha arriba para ajustar el tiempo de ahorro de luz diurna en Activado (On) y presione la tecla Intro
3. Empezará el ajuste del mes de ahorro de luz diurna
a. Presione la tecla programable 3 flecha abajo para activar el indicador de mes de inicio y presione la tecla Intro
b. Utilice la tecla programable 2 ó 3 para pasar a través de los número 1-12 de los meses, hasta llegar al mes de inicio deseado y presione entonces la
tecla Intro
4. Empezará el ajuste del día de ahorro de luz diurna
a. Presione la tecla programable 3 flecha abajo para activar el indicador de fecha de inicio y presione la tecla Intro
b. Utilice la tecla programable 2 ó 3 para pasar a través de las fechas por números, por primeros días de la semana y por últimos días de la semana hasta
llegar al día de inicio deseado. Este día puede ser una fecha, tal como por ejemplo el día 13 del mes, o puede ser un día de la semana, tal como por
ejemplo el domingo. Cuando tenga la fecha deseada, presione la tecla Intro
5. Terminará el ajuste del mes de ahorro de luz diurna
a. Presione la tecla programable 3 flecha abajo, para activar el indicador de mes final y presione la tecla Intro
12/1/2018 Document
b. Utilice la tecla programable 2 ó 3 para pasar a través de los números 1-12 de los meses hasta llegar al mes final deseado y presione la tecla Intro
6. Terminará el ajuste del día de ahorro de luz diurna
a. Presione la tecla programable 3 flecha abajo para activar el indicador de día final y presione la tecla Intro
b. Utilice la tecla programable 2 ó 3 para pasar a través de los números, primeros días de la semana y últimos días de la semana hasta el día final deseado
y presione la tecla Intro
7. Salga del submenú de ahorro de luz diurna y vuelva al menú de visualización presionando la tecla de desplazamiento hacia atrás ó la tecla de
desplazamiento hacia delante
Tabla 21. Menú Ajustar Tiempo de Ahorro de Luz Diurna
Presione Pantalla Ajustar ahorro luz Ahorro luz diurna

Presione Presione
Menú principal, la diurna Activado/Desactivado Seleccione activar On o
configuración la la
Pantalla tecla Ahorro luz diurna (On/Off) desactivar Off y
Ajustar ahorro luz tecla tecla
Configuración Intro Activado/Desactivado Ahorro luz diurna presione latecla Intro
diurna Intro Intro
(*) (On/Off) Activado (On)
↑ ↑
DESPLAZAMIENTO DESPLAZAMIENTO
↓ ↓
Ahorro luz diurna
Pantalla ↑ Activado/Desactivado
configuración DESPLAZAMIENTO (On/Off)
Atrás un nivel ↓ Ahorro luz diurna
desactivado (Off)
Ajustar ahorro luz Presione Seleccione el día del mes

Inicio ahorro luz Seleccione el mes de inicio del ahorro de luz Inicio ahorro luz
diurna la entre las selecciones
diurna diurna entre las selecciones disponibles y diurna
Inicio ahorro luz tecla disponibles y
Mes 12 pulse la tecla Intro Día 31
diurna Intro pulse la tecla Intro
↑ ↑
↓ ↓
Inicio ahorro luz Inicio ahorro luz
diurna diurna
Mes 01 Día 01
↑
DESPLAZAMIENTO
↓
Seleccione el día de
Inicio ahorro luz Inicio ahorro luz la semana entre las
Presione la
diurna diurna selecciones
tecla Intro
Último día Último domingo disponibles y pulse la
tecla Intro
↑
DESPLAZAMIENTO
↓
Inicio ahorro luz
diurna
Último sábado
↑ ↑
↓ ↓
12/1/2018 Document
Tabla 21. Menú Ajustar Tiempo de Ahorro de Luz Diurna
Inicio ahorro luz Inicio ahorro luz la semana entre las
diurna Presione la diurna selecciones
tecla Intro
Día primero Primer domingo disponibles y pulse la
tecla Intro
↑
DESPLAZAMIENTO
↓
Inicio ahorro luz
diurna
primer sábado
Presione Seleccione el día del mes

Ajustar ahorro luz Seleccione el mes de fin del ahorro de luz Fin ahorro luz
la Fin ahorro luz diurna entre las selecciones
diurna diurna entre las selecciones disponibles y diurna
tecla Mes 12 disponibles y pulse la tecla
Fin ahorro luz diurna pulse la tecla Intro Día 31
Intro Intro
↑ ↑ ↑
DESPLAZAMIENTO DESPLAZAMIENTO DESPLAZAMIENTO
↓ ↓ ↓
Ajustar ahorro luz Fin ahorro luz
Fin ahorro luz diurna
diurna diurna
Mes 01
Atrás un nivel Día 01
↑
DESPLAZAMIENTO
↓
Fin ahorro luz Fin ahorro luz la semana entre las
diurna Presione la diurna selecciones
tecla Intro
Último día Último domingo disponibles y pulse la
tecla Intro
↑
DESPLAZAMIENTO
↓
Fin ahorro luz
diurna
Último sábado
↑
DESPLAZAMIENTO
↓
Fin ahorro luz Fin ahorro luz la semana entre las
Presione la
diurna diurna selecciones
tecla Intro
Día primero Primer domingo disponibles y pulse la
tecla Intro
↑
DESPLAZAMIENTO
↓
Fin ahorro luz
diurna
Primer sábado
MENÚ AJUSTAR HORA Y FECHA
Este menú puede ser utilizado por un técnico de servicio o por un supervisor para ajustar la hora y la fecha del reloj de a bordo. Figura 42 muestra la pantalla de
título para este menú.
12/1/2018 Document
Figura 42. Menú ajustar fecha y hora
Procedimiento para ajustar la hora y la fecha

NOTA: Para salir en cualquier momento de un menú sin hacer ningún cambio, presione la tecla de desplazamiento hacia atrás ó la tecla de desplazamiento
hacia delante
1. En el menú visualización, desplácese hasta el submenú Ajustar Formato de Hora y Fecha, a menos que ya esté n ese submenú, y presione la tecla Intro
(*) para entrar en dicho submenú.
2. Presione la tecla programable 2 ó 3 para seleccionar el icono de hora, y a continuación presione la tecla Intro
El sistema mostrará una línea intermitente debajo de la parte horas de la hora completa. Para cambiar las horas:
a. Utilice las teclas numéricas para introducir la hora correcta y presione la tecla Intro Si no hay que cambiar la hora, presione simplemente la tecla
Intro
Si el número que ha introducido es un ajuste de horas válido, el sistema lo aceptará y moverá la línea intermitente al siguiente segmento, la parte de los
minutos de la hora completa.
b. Utilice las teclas numéricas para introducir los minutos y presione la tecla Intro Si los minutos son correctos, basta con que presione la tecla Intro
Si el número que ha introducido es un valor de minutos válido, el sistema lo aceptará y moverá la línea intermitente al designador A (para antes de
mediodía, AM) o P (para después de mediodía PM)
c. Para cambiar el ajuste AM/PM, utilice la tecla programable 2 ó 3 y presione luego la tecla Intro Si el ajuste AM o PM actual es correcto, basta con
presionar simplemente la tecla Intro
12/1/2018 Document
El sistema pone en vigor los nuevos ajustes de la hora de manera inmediata.
3. Para establecer la fecha del sistema, utilice las teclas programables 2 ó 3 para seleccionar el icono de fecha y presione la tecla Intro
El sistema mostrará una línea intermitente debajo del segmento izquierdo de la fecha. Si el formato de fecha actual es DD/MM/AA, por ejemplo, entonces el
segmento izquierdo visualizado será el día del mes. (El formato actual de fecha puede cambiarse desde el submenú Ajustar Formato de Fecha y Hora)
a. Utilice las teclas numéricas para introducir el valor correcto y presione la tecla Intro Si el valor actual para el segmento de la izquierda de la fecha es
correcto, pulse simplemente la tecla Intro
b. Repita el paso a. para el segmento intermedio y para el segmento derecho de la fecha.
El sistema pondrá en vigor la nueva fecha del sistema de manera inmediata.
MENÚ AJUSTAR UNIDADES
Este menú puede ser utilizado por un técnico de servicio o por un supervisor para ajustar el tipo de unidades que va a usar el sistema o bien en imperiales o bien
en métricas. Figura 43 muestra el submenú Ajustar unidades
Figura 43. Menú Ajustar unidades
Para ajustar el tipo de unidades que va a usar el sistema, o bien en imperiales o bien en métricas, entre en el menú Ajustar Unidades Utilice la tecla programable
2 flecha arriba ó 3 flecha abajo para seleccionar imperiales o métricas. Cuando se muestre en pantalla el icono correspondiente al tipo de unidades deseadas,
presione la tecla Intro. A partir de ese momento el sistema empezará a utilizar de inmediato las unidades seleccionadas.
12/1/2018 Document
Menú Estado
INTRODUCCIÓN
El menú de estado es un menú principal (menú de nivel superior) que es visible en los niveles de clave de acceso de técnico de servicio y de supervisor. Para
acceder a este menú, pase a través de las pantallas de título del menú principal presionando la tecla de desplazamiento hacia atrás (*—) o la tecla de
desplazamiento hacia delante (—*) hasta que se visualice la pantalla de título de estado, tal y como se muestra en Figura 44.
Figura 44. Pantalla de título estado
Presione la tecla Intro (*) para entrar en el menú de estado y el sistema mostrará el submenú de versión del administrador de sistemas del vehículo (VSM), tal y
como se muestra en Figura 45 Presione la tecla Intro de nuevo para entrar en este submenú. Para ir a un submenú diferente, utilice la tecla de Desplazamiento
hacia Atrás o de Desplazamiento hacia Delante para moverse hasta el submenú deseado y presione la tecla Intro
12/1/2018 Document
Figura 45. Menú Estado
El menú de estado proporciona estos submenús:

• Versiones VSM
• Versiones de pantalla
• Número de serie de la carretilla
• Cuentahoras
• Versiones del controlador electrohidráulico
• Versiones del controlador del motor de la bomba
• Versiones del controlador 1 del motor de tracción
• Versiones del controlador 2 del motor de tracción
• Versiones del controlador de las luces
• Versiones del sensor de impactos
El siguiente apartado describe los submenús de estado
NOTA: Estas selecciones de menú sólo están disponibles para los técnicos de servicio y supervisores que estén conectados en ese momento.
12/1/2018 Document
VERSIONES VSM
NOTA: Las versiones hardware y software del fabricante pueden no coincidir con las mostradas en la etiqueta exterior de los dispositivos.
Este submenú hace posible ver las versiones hardware y software internas del controlador VSM. Figura 46 muestra cómo se visualiza la información de versión
en pantalla. La línea superior lista la versión hardware del fabricante; la segunda línea lista la versión software del fabricante.
Figura 46. Pantalla de versiones
VERSIONES DEL PANEL DE VISUALIZACIÓN

Utilice este submenú para ver las versiones hardware y software del panel de visualización. La pantalla de versiones del panel de visualización es idéntica a la
pantalla usada para las versiones del VSM Figura 46 muestra cómo se presenta la información en pantalla La línea superior lista la versión hardware; la segunda
línea lista la versión software
NÚMERO DE SERIE DE LA CARRETILLA
Utilice este submenú para ver el número de serie asignado a la carretilla elevadora. El número de serie de la carretilla elevadora tiene siempre 11 caracteres, más
un número de versión de 3 dígitos. El número de serie puede incluir letras con los números Figura 47 muestra cómo se visualiza el número de serie en la
pantalla.
12/1/2018 Document
Figura 47. Número de serie de la carretilla
CUENTAHORAS
Utilice este submenú para ver las lecturas del cuentahoras Los cuentahoras incluyen un cuentahoras de la carretilla elevadora, un cuentahoras de tracción, un
cuentahoras de la bomba (sólo se visualiza si el controlador principal está controlando la bomba hidráulica) y un cuentahoras seguro. El cuentahoras seguro no
puede reiniciarse Figura 48muestra un ejemplo de la forma en que se presentan los cuentahoras y sus lecturas en la pantalla.
Figura 48. Pantalla de cuentahoras
VERSIONES DEL CONTROLADOR ELECTROHIDRÁULICO
12/1/2018 Document
Utilice este submenú para ver las versiones hardware y software internas del fabricante del controlador de entrada electrohidráulica
NOTA: Este elemento es visible solamente en carretillas elevadoras equipadas con electrohidráulicos.
La información de la versión hardware y software del fabricante se presenta en la pantalla tal y como se muestra en Figura 46
VERSIONES DEL CONTROLADOR DEL MOTOR DE LA BOMBA

Utilice este submenú para ver las versiones hardware y software internas del fabricante del controlador del motor de la bomba La información de la versión
hardware y software del fabricante se presenta en la pantalla tal y como se muestra en Figura 46
VERSIONES DEL CONTROLADOR DEL MOTOR DE TRACCIÓN 1

Utilice este submenú para ver las versiones hardware y software internas del fabricante del controlador 1 del motor de tracción
NOTA: Si la carretilla elevadora está equipada con dos motores de tracción, este submenú visualiza las versiones del motor de tracción del lado derecho
solamente.
VERSIONES DEL CONTROLADOR DEL MOTOR DE TRACCIÓN 2

Utilice este submenú para ver las versiones hardware y software internas del fabricante del controlador 2 del motor de tracción El controlador 2 del motor de
tracción controla el motor de tracción del lado izquierdo
NOTA: El menú de estado visualiza los elementos solamente si la configuración CDF indica que hay motores de tracción doble
VERSIONES DEL CONTROLADOR DE LAS LUCES

12/1/2018 Document
Utilice este submenú para ver las versiones hardware y software internas del fabricante del controlador de luces La información de la versión hardware y
software del fabricante se presenta en la pantalla tal y como se muestra en Figura 46
VERSIONES DEL SENSOR DE IMPACTO

Utilice este submenú para ver las versiones hardware y software internas del fabricante del sensor de impacto.
NOTA: Si la carretilla elevadora no está equipada con un sensor de impacto, este menú no se visualizará
VERSIONES DEL CONTROLADOR DE DIRECCIÓN ELECTRÓNICA 1

Utilice este submenú para ver las versiones hardware y software internas del fabricante del sensor del controlador 1 de dirección electrónica
NOTA: Si la carretilla elevadora no está equipada con una dirección electrónica no se visualizará este submenú
VERSIONES DEL CONTROLADOR DE DIRECCIÓN ELECTRÓNICA 2

Utilice este submenú para ver las versiones hardware y software internas del fabricante del sensor del controlador 2 de dirección electrónica
NOTA: Si la carretilla elevadora no está equipada con una dirección electrónica no se visualizará este submenú
Menú Configuración inicial de la carretilla elevadora

INTRODUCCIÓN
El menú de configuración de la carretilla elevadora es un menú principal (menú de nivel superior) que es visible para los niveles de acceso de clave de acceso de
técnico de servicio y supervisor.
12/1/2018 Document
NOTA: Este menú está disponible solamente cuando la carretilla no se esté moviendo y cuando el controlador electrohidráulico esté en la posición neutra.
Para acceder a este menú, pase a través de las pantallas de título del menú principal presionando la tecla de desplazamiento hacia atrás (*—) o la tecla de
desplazamiento hacia delante (—*) hasta que se visualice la pantalla de título de configuración inicial de la carretilla, tal y como se muestra en Figura 49.
Figura 49. Pantalla de título de configuración de la carretilla elevadora
Presione la tecla Intro(*) para entrar en el menú de configuración de la carretilla elevadora. El sistema mostrará el submenú Añadir/Eliminar claves de acceso
mostrado en Figura 50 Presione la tecla Intro de nuevo para entrar en este submenú. Para ir a un submenú diferente, utilice la tecla de Desplazamiento hacia
Atrás o de Desplazamiento hacia Delante para moverse hasta el submenú deseado y presione la tecla Intro
Figura 50. Submenú Añadir/Eliminar claves de acceso
12/1/2018 Document
El menú de configuración de la carretilla elevadora presenta estos submenús:

• Añadir/Eliminar claves de acceso
• Frenado del motor
• Configuración de la batería
• Ajustes del BDI
• Índices de aceleración
• Inicialización de cuentahoras
• Apagado del monitor de impactos
• Lista de comprobación del carretillero
• Caudal auxiliar mínimo de la bomba
• Recordatorio de mantenimiento programado
• Límite de velocidad de tracción
• Retorno a inclinación predeterminada
• Retardo de tiempo de apagado automático
• Ajustes del monitor de impactos
• Alarma de movimiento
• Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica de Elevación
• Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica de Descenso
• Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica de Inclinación hacia delante
• Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica de Inclinación hacia atrás
• Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica Auxiliar 1A.
• Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica Auxiliar 1B.
• Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica Auxiliar 2A
12/1/2018 Document
• Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica Auxiliar 2B

• Funciones hidráulicas opcionales
• Control de las luces traseras
• Restauración de los valores por defecto
Las siguientes secciones describen los submenús de configuración de la carretilla elevadora.
AÑADIR/ELIMINAR CLAVES DE ACCESO

NOTA: Este submenú está disponible para los técnicos de servicio y supervisores que estén conectados.
Este submenú, mostrado en Figura 50, permite a los técnicos de servicio y a los supervisores añadir o quitar claves de acceso. Consulte el apartado
Añadir/Eliminar/Cambiar claves de acceso de la sección de Pantalla de clave de acceso para ver más información.
FRENADO DEL MOTOR

Hay tres ajustes de frenado del motor, índice de frenado regenerativo, índice de desaceleración automática y tipo de desaceleración automática. Véase Figura 51.
La configuración de frenado regenerativo controla la cantidad de frenado de motor que se aplica al cambiar la dirección de marcha adelante a marcha atrás, o de
marcha atrás a marcha adelante. Este tipo de desaceleración es proporcional a la posición del pedal del acelerador. Cuando más se pise el acelerador mayor será
la desaceleración.
La configuración de desaceleración automática controla la cantidad de frenado de motor que se aplica al pasar de una posición más alta del pedal del acelerador a
otra más baja. Hay dos tipos de desaceleración automática, pedal en posición superior y proporcional. Un pedal totalmente liberado produce la desaceleración
máxima tanto para la desaceleración con pedal en posición superior como para la desaceleración proporcional.
12/1/2018 Document
Figura 51. Configuración del frenado del motor
Cambio de los ajustes de frenado del motor
Para cambiar el índice de frenado regenerativo establecido o el ajuste de índice de desaceleración automática establecida, utilice las teclas programables 2 y 3
para seleccionar el valor actual del ajuste que quiere ajustar. Cuando haya un recuadro alrededor del valor que quiere cambiar, presione la tecla Intro A
continuación, use las teclas numéricas para introducir el valor deseado y luego presione la tecla Intro para guardar el nuevo ajuste.
El ajuste de índice de frenado regenerativo es el valor de la parte superior de la pantalla. El valor puede estar comprendido entre el 0 y el 100% en incrementos
del 1%. Un ajuste del 100% proporciona un frenado regenerativo máximo mientras que un ajuste del 0% en efecto desactiva el frenado regenerativo.
El ajuste del índice de desaceleración automática es el segundo ajuste hacia abajo desde la parte superior. El valor del ajuste puede estar comprendido entre 0 y
100% en incrementos del 1%. Un ajuste del 100% proporciona una desaceleración automática máxima mientras que un ajuste del 0% en efecto lo desactiva. El
índice de desaceleración automática es siempre un porcentaje del índice de frenado regenerativo actual. Así, si frenado de regeneración = 0% la desaceleración
automática = 0%
El tipo de desaceleración automática es el tercer ajuste hacia abajo desde la parte superior. Para cambiar el tipo, use las teclas programables 2 y 3 para
seleccionar el tipo actual y presione la tecla Intro A continuación, utilice la tecla programable 2 ó 3 para elegir o bien Posición Superior del Pedal o
desaceleración Proporcional y presione la tecla Intro para guardar el nuevo ajuste. La desaceleración con el pedal en posición superior permite a la carretilla
moverse por inercia hasta que se suelte totalmente el pedal. La desaceleración automática hace que la carretilla elevadora desacelere en proporción a lo que se
suelta el pedal en relación con la velocidad de tracción actual.
CONFIGURACIÓN DE LA BATERÍA
NOTA: Este submenú está disponible solamente para los técnicos de servicio que estén conectados.
12/1/2018 Document
Hay cuatro ajustes de batería, tensión de batería, amperios hora de la batería, niveles de tensión de los elementos, y tensión de los elementos vacíos. Utilice este
menú para cambiar el ajuste de tensión y de amperios del sistema de la carretilla elevadora o para ajustar los niveles de tensión de los elementos de la batería.
Figura 52 muestra cómo se presenta en pantalla la información de configuración inicial de la batería
Figura 52. Configuración de la batería
Presione las teclas programables 2 y 3 para seleccionar el valor del ajuste que quiere cambiar. Cuando haya un recuadro alrededor del valor, presione la tecla
Intro.
Los valores disponibles para el ajuste de tensión de batería son 24, 36, 48, 72 y 80 V. Para cambiar la tensión de batería use las teclas programables para mover
el recuadro de selección hasta el símbolo de tensión de batería y presione la tecla intro. Introduzca 24, 36, 48, 72 ú 80 con las teclas numéricas y presione la
tecla intro para guardarlo.
Los valores disponibles para la capacidad en Amperios Hora de la batería están comprendidos entre 200 y 3000 Amperios Hora (AH) en incrementos de 10
Amperios Hora. Para cambiar la capacidad en amperios hora de la batería use las teclas programables para mover el recuadro de selección hasta el símbolo de
AHr de la Batería y presione la tecla intro. Introduzca tres o cuatro dígitos según proceda. El último dígito se redondeará a la décima más próxima. Pulse la
tecla intro para guardarla.
Los valores disponibles de tensión de elemento lleno(cargado) están comprendidos entre 1.00 y 3.00 V en incrementos de 0.01 voltios. Para cambiar use las
teclas programables para mover el recuadro de selección hasta el símbolo de Tensión del elemento lleno y presione la tecla intro. Introduzca tres dígitos dentro
del rango permitido y presione la tecla intro para guardar el cambio
12/1/2018 Document
Los valores disponibles de tensión de elemento vacío (descargado) están comprendidos entre 1.00 y 3.00 V en incrementos de 0.01 voltios. Para cambiar la
capacidad use las teclas programables para mover el recuadro de selección hasta el símbolo de Tensión de elemento vacío y presione la tecla intro. Introduzca
tres dígitos dentro del rango permitido y presione la tecla intro para guardar el cambio
NOTA: Si es necesario realizar ajustes, determine los ajustes correctos del modo siguiente:
Determine la capacidad en amperios hora a partir de la placa de datos de la batería . Si hay disponibles baterías de capacidades múltiples para la carretilla use una
media de las capacidades altas y bajas.
Determine la "Tensión de Elemento Lleno" y la "Tensión de Elemento Vacío".
Debido a las cargas parásitas, a las resistencias del cable y del contactor y a las variaciones en la temperatura de la batería, las tensiones de circuito abierto
cuando se miden con un voltímetro no coincidirán exactamente con las tensiones mostradas en pantalla. Las siguientes instrucciones suponen que los valores de
la configuración inicial de la batería son los valores por defecto de fábrica. VéaseTabla 22. Si los valores de configuración inicial de la batería no son los valores
por defecto de fábrica, reinícielos antes de proceder.
Hay cuatro problemas que pueden hacer necesario cambiar el valor de ajuste de la tensión de elemento.
• La pantalla no da una lectura de 5 bares con una batería cargada recientemente. VéasePaso 1 más adelante.
• La pantalla permanece en 5 bares cuando la batería se descarga. VéasePaso 2 más adelante.
• La pantalla da una lectura de 0 bares con una densidad específica o una tensión demasiado altas de la batería. VéasePaso 3 más adelante.
• La pantalla da una lectura de 0 bares con una densidad específica o una tensión demasiado bajas de la batería. VéasePaso 4 más adelante.
Tabla 22. Valores por defecto de fábrica de configuración inicial de la batería
12/1/2018 Document
Tabla 22. Valores por defecto de fábrica de configuración inicial de la batería
Modelo Batería llena Batería vacía

E2.2-3.5XN (E45-70XN) (A268) 2.12 voltios 1.98 voltios
J2.2-3.5XN (J45-70XN) (A276) 2.10 voltios 2.00 voltios
J1.5-2.0XNT (J30-40XNT) (K160) 2.12 voltios 1.96 voltios
J1.6-2.0XN (J30-40XN) (A935) 2.12 voltios 1.96 voltios
A1.3-1.5XNT (A25-30XNT) (D203) 2.12 voltios 1.96 voltios
J4.0-5.0XN, J5.0-5.5XN6 (J80-120XN, J100XNL) (A970) 2.15 voltios 1.96 voltios
1. Si la pantalla no da una lectura de 5 bares con la batería cargada recientemente, hay que reducir el valor de la tensión de elemento lleno. Para que el BDI
de una lectura correcta, la carretilla debe emplearse durante 10 minutos con una conducción ligera. Si la pantalla sigue sin dar una lectura de 5 bares
después de una condución ligera, reduzca la tensión de elemento lleno 0.01V (un cambio de 0.01V supondrá un cambio significativo). Utilice la tecla de
flecha a la izquierda para volver a la pantalla de operación y mueva la carretilla momentáneamente y compruebe si el BDI está ahora a 5 bares. Si no,
reduzca la tensión de elemento lleno otros 0.01V, vuelva a la pantalla de operación, mueva la máquina momentáneamente y compruebe del modo
indicado anteriormente. Repita las veces que sea necesario.
2. Si la pantalla permanece en 5 bares cuando la batería se descarga, hay que aumentar la tensión de elemento lleno. Tenga en marcha la carretilla hasta que
la batería esté a un 75% de carga utilizable, medida según las instrucciones del fabricante (descargada un 20% si es utilizable al 80%) Si el indicador BDI
sigue a 5 bares, aumente la tensión de elemento lleno Como en el caso anterior, un paso de 0.01V en la tensión de elemento supondrá un cambio
significativo. Utilice la tecla de flecha a la izquierda para volver a la pantalla de operación y compruebe si se muestran ahora 4 bares. Repita las veces que
sea necesario.
NOTA: La batería deberá cargarse al menos al 50% de su capacidad para reiniciar el bloqueo de elevación.
3. Si la pantalla da una lectura de 0 bares cuando la densidad específica o la tensión de la batería son demasiado altas, accione la carretilla comprobando la
batería de acuerdo con las recomendaciones del fabricante hasta que se descargue de acuerdo con dichas recomendaciones. Disminuya la tensión de
elemento vacío en pasos de 0.01V. Utilice la tecla de flecha a la izquierda para volver a la pantalla de operación y compruebe si se muestra ahora 1 bar o
más. Repita el procedimiento si es necesario.
4. Si la pantalla da una lectura de 1 o más bares y la batería está descargada cuando se mide de acuerdo con las recomendaciones del fabricante de la
batería.. Aumente la tensión de elemento vacío en pasos de 0.01V. Utilice la tecla de flecha a la izquierda para volver a la pantalla de operación y
compruebe si se muestran ahora 0 bares. Repita el procedimiento si es necesario.
12/1/2018 Document
AJUSTE DEL BDI

Figura 53muestra cómo se visualiza en pantalla el ajuste del Indicador de Carga de la Batería (BDI) El icono de corrientes parásitas y el valor actual se
encuentran en el medio de la pantalla.
Figura 53. Ajuste del BDI
El menú de ajuste del BDI proporciona una forma de ajustar la corriente parásita para que se adapte correctamente a las condiciones actuales de la carretilla
elevadora. Si desde que entró en servicio se ha instalado en la carretilla elevadora hardware o equipos adicionales que consuman una energía significativa, tales
como chalecos calefactores, se debe realizar un ajuste del BDI para compensar el consumo adicional de energía.
El valor de ajuste de fábrica tiene en cuenta el convertidor de CC-CC y otras cargas normales. Aumente este valor hasta donde sea necesario si se han añadido
elementos adicionales a la carretilla elevadora. Cuando se añaden elementos a la carretilla con un ciclo de trabajo intermitente, calcule la media de la corriente
basándose en el ciclo de trabajo.
Para ajustar la corriente parásita, utilice las teclas numéricas para introducir el nuevo valor y presione la tecla Intro para guardarlo.
Los valores aceptables para la corriente parásita están comprendidos entre 0 y 200 Amp, en incrementos de 1 amperio.
ÍNDICES DE ACELERACIÓN
12/1/2018 Document
Utilice este menú para ajustar el índice de aceleración 1 ó el índice de aceleración 2 ó para seleccionar o bien el modo de duración estándar o el modo de
duración ampliada.
Figura 54 muestra cómo se presentan en pantalla los índices de aceleración y los tipos de aceleración
Figura 54. Configuración de la aceleración
El icono de la parte superior izquierda de la pantalla es para el índice de aceleración 1 y el icono de debajo es para el índice de aceleración 2.
• El índice de aceleración 1 se utiliza para limitar la aceleración del sistema de tracción a bajas velocidades. Un valor del 100% es la aceleración máxima
disponible, y por debajo de este valor la aceleración del vehículo se reducirá.
• El índice de aceleración 2 se utiliza para limitar la aceleración del sistema de tracción a altas velocidades. A velocidades de motor más altas, la
aceleración máxima del vehículo está limitada por el motor o motores de tracción, así que el valor por defecto corresponde a la aceleración máxima
disponible.
• El modo de rendimiento estándar tiene una aceleración mayor y velocidades más altas en pendiente en comparación con el modo de duración ampliada,
pero con el coste de un mayor consumo de energía y una menor duración de la batería.
Para cambiar el ajuste de un índice de aceleración, use las teclas programables 2 y 3 para seleccionar el valor para el índice de aceleración 1 ó para el índice de
aceleración 2. Cuando haya un recuadro alrededor del valor actual, presione la tecla Intro A continuación, utilice las teclas numéricas para introducir el nuevo
valor deseado. Rango de valores aceptable de 5 a 100%. Un ajuste del 100% produce una aceleración máxima a bajas velocidades. Después de introducir el
nuevo valor, presione la tecla Intro para guardarlo.
El tercer icono hacia abajo desde la parte superior es para el tipo de aceleración Una X sobre el icono de ajuste en Figura 54 significa que la carretilla está
ajustada en el momento actual para funcionar en modo de duración estándar, no en modo de duración ampliada. Para cambiar el tipo de aceleración, utilice las
12/1/2018 Document
teclas programables 2 y 3 para moverse hasta el valor actual de tipo de aceleración. Presione la tecla Intro para seleccionarlo y luego use las teclas programables
2 ó 3 para seleccionar o bien modo de duración estándar o modo de duración ampliada y presione la tecla Intro para guardar la selección efectuada.
INICIALIZACIÓN DE CUENTAHORAS
NOTA: Deberá apagarse y encenderse la llave de contacto para que la inicialización del cuentahoras tenga efecto.
Utilice este menú para ver o cambiar los ajustes de horas de tracción, horas de la bomba y horas de la carretilla elevadora Figura 55 muestra cómo se visualizan
los ajustes en la pantalla
Figura 55. Configuración del cuentahoras
El icono superior es para las horas de la carretilla, el segundo icono hacia abajo es el de horas de tracción y el tercero hacia abajo es el de horas de la bomba.
Para ajustar las horas de la carretilla, las horas de tracción o las horas de la bomba utilice las teclas programables 2 y 3 para seleccionar el valor actual del ajuste
que quiere cambiar. Cuando haya un recuadro alrededor del valor del cuentahoras de tracción, del cuentahoras de la bomba o del cuentahoras de la carretilla
elevadora, presione la tecla Intro y luego use las teclas numéricas para introducir un nuevo valor de hasta 99999 y presione la tecla Intro para guardarlo.
APAGADO DEL MONITOR DE IMPACTOS

Utilice este menú para activar (on) o desactivar (off) la detección de impactos, para establecer el período de tiempo antes de que la carretilla se apague después
de un evento de impacto y para establecer si se apaga la carretilla en su totalidad o solo el motor de tracción después de un evento de impacto. Véase Figura 56.
12/1/2018 Document
Figura 56. Pantalla de configuración de los ajustes de impacto
Utilice las teclas programables 2 y 3 para resaltar el valor a cambiar. Presione la tecla Intro, luego utilice la tecla programable 2 ó 3 para ajustar el valor del
parámetro resaltado.
Icono Ajuste Valores Descripción

Detección de Activado (ON) Cuando esté activado (ON), la carretilla se apagará cuando se registre un evento de impacto.
impactos
o
Desactivado (OFF)
Retardo de 0 a 30 segundos La cantidad de tiempo después de un evento de impacto se registra antes de que se apague la carretilla. Si
apagado del se ajusta a un valor distinto de cero, sonará una alarma audible y se mostrará el icono de detección de
monitor de impacto durante el tiempo de apagado. Si se ajusta a cero, no sonará ninguna alarma audible y la carretilla
impactos se apagará inmediatamente.
12/1/2018 Document
Icono Ajuste Valores Descripción

Tipo de Tracción Cuando se ajusta a Tracción, solamente se apaga el motor de tracción. Cuando se ajusta a Todos, se
apagado del desactivarán todas las funciones de la carretilla.
monitor de
impactos
o
Todos
LISTA DE COMPROBACIÓN DEL CARRETILLERO

Este menú puede ser utilizado por un técnico de servicio o por un supervisor para programar los elementos de la lista de comprobación que serán visualizados
por los usuarios.
El sistema de la carretilla elevadora puede configurarse para visualizar todos, algunos o ninguno de los 30 elementos de la lista de comprobación del carretillero
al pasar a la posición de encendido la llave de contacto o el interruptor sin llave de contacto. Cada elemento de la lista de comprobación está representado por un
icono aparte. Durante la configuración, se visualizan de uno en uno los 30 iconos en el medio de la pantalla. Si aparece una X sobre el icono cuando se visualiza,
el elemento de la lista de comprobación representado por el icono está inactivo (desactivado) y el elemento de la lista de comprobación no aparecerá durante la
secuencia de la lista de comprobación del carretillero. Si no hay una X sobre el icono, el elemento de la lista de comprobación está activo (habilitado)
Figura 57 muestra la pantalla Activar/Desactivar elemento de la lista de comprobación con un icono que representa un elemento de la lista de comprobación.
12/1/2018 Document
Figura 57. Pantalla Activar/Desactivar elementos de la lista de comprobación
El icono en Figura 57 no tiene una X sobre él, por lo que el elemento de la lista de comprobación que representa este icono está habilitado. El icono X en la zona
inferior izquierda de la pantalla, justo encima de la tecla programable # indica que el elemento de la lista de comprobación visualizado en el momento actual será
desactivado si se presiona la tecla #. Si el elemento de la lista de comprobación estuviera desactivado, para activarlo hay que presionar la tecla Intro (*) por
encima del icono de la marca de comprobación en la zona inferior derecha de la pantalla.
Cualquier elemento de la lista de comprobación puede ser activado o desactivado por un técnico de servicio o por un supervisor del modo siguiente: Utilice las
teclas programables 2 y 3 (las teclas de flecha arriba y flecha abajo) para moverse a través de los iconos hasta llegar al que representa el elemento de la lista de
comprobación que quiere habilitar o deshabilitar. Si el icono visualizado en el momento actual tiene una X sobre él, presione la tecla Intro. El sistema habilitará
la función de la lista de comprobación que representa el icono y trazará de nuevo el icono sin una X sobre él y la función de la lista de comprobación estará
programada para aparecer durante la secuencia de la lista de comprobación del carretillero Si el icono visualizado en el momento actual no tiene una X sobre él,
presione la tecla programable # para deshabilitar la función de la lista de comprobación que representa el icono. El sistema trazará de nuevo el icono con una X
sobre él y esta función de la lista de comprobación se saltará (no aparecerá) en la secuencia de la lista de comprobación del carretillero
NOTA: Si todos los elementos de la lista de comprobación están desactivados, la característica de la lista de comprobación del carretillero estará desactivada y
el sistema no presenta ninguna lista de comprobación al carretillero.
CAUDAL AUXILIAR MÍNIMO DE LA BOMBA

Este menú puede ser utilizado para ajustar el caudal auxiliar mínimo de la bomba Los valores almacenados en el CDF de la carretilla elevadora determinan el
rango de valores disponibles para este ajuste. Esto significa que un ajuste del 1% del valor es el ajuste más bajo disponible para el caudal auxiliar mínimo de la
bomba y es igual al menor valor definido en el CDF. Un valor del 100% es el ajuste máximo disponible para el caudal auxiliar mínimo de la bomba. El ejemplo
12/1/2018 Document
presentado en Figura 58 muestra el icono de caudal auxiliar mínimo de la bomba y un valor actual de 56 que significa que el valor es el 56% del valor máximo
permitido.
NOTA: Un ajuste del 0% desactiva el caudal auxiliar, lo cual puede dar lugar a un menor rendimiento de la dirección. corte rendimiento.
Para cambiar el ajuste del caudal auxiliar mínimo de la bomba, utilice las teclas numéricas para introducir el nuevo caudal deseado, pulsando luego la tecla Intro
para guardar el nuevo ajuste. El valor del ajuste puede oscilar entre el 0% y el 100% en pasos del 1%.
Figura 58. Pantalla de caudal auxiliar mínimo de la bomba
RECORDATORIO DE MANTENIMIENTO PROGRAMADO

Este elemento de menú sólo es visible en carretillas equipadas con la funcionalidad de recordatorio de mantenimiento programado. Los ejemplos indicados en
Figura 59, Figura 60 y Figura 61 muestran los iconos para la pantalla de recordatorio de mantenimiento programado.
Usando este elemento de menú, el usuario será capaz de ajustar los valores del recordatorio de mantenimiento programado. Los elementos disponibles para el
usuario son:
• Recordatorios de mantenimiento ON/OFF (Activado/desactivado)
• Intervalo de mantenimiento en meses.
• Intervalo de mantenimiento en horas de la carretilla.
• Porcentaje de reducción de velocidad de tracción una vez expirado el tiempo programado
12/1/2018 Document
Los intervalos de mantenimiento son temporizadores de cuenta atrás que son ajustados por los usuarios. Una vez fijado el intervalo por el usuario se inicia la
cuenta atrás. Cada vez que el usuario entre en el menú se mostrará la cuenta actual hasta que expire el intervalo.
Ajustando el estado de los recordatorios de mantenimiento a OFF (desactivado), se desactiva esta funcionalidad. Ajustando un intervalo a 0 se desactiva el
intervalo.
Con el estado del recordatorio de mantenimiento en ON (activado), y ajustando uno o ambos intervalos de recordatorio a un número diferente de cero, se activa
la funcionalidad de recordatorios de mantenimiento.
Cuando un intervalo previamente activo llega a cero en su cuenta atrás, se activa el recordatorio de mantenimiento. Para desactivar el recordatorio de
mantenimiento, el usuario debe ajustar el estado a OFF (desactivado) o debe introducir un nuevo intervalo de servicio.
El intervalo de mantenimiento programado en meses está basado en la fecha del sistema. El valor está comprendido entre 0 y 99 en incrementos de 1 mes
El intervalo de mantenimiento programado en horas está basado en el cuentahoras de la carretilla elevadora. El valor está comprendido entre 0 y 9999 en
incrementos de 1 hora
El porcentaje de reducción de la velocidad de tracción es un porcentaje del límite de velocidad máxima actual Un ajuste del 100% no supone ninguna reducción
en la velocidad superior, mientras que un valor del 0% deshabilita el sistema de tracción. El valor puede estar comprendido entre el 0 y el 100% en incrementos
del 1%.
Cuando expira el intervalo de recordatorio de mantenimiento, se activa el recordatorio. Si hay activo algún recordatorio, el sistema mostrará la pantalla de alerta
de recordatorio de mantenimiento durante 5 segundos al poner la llave de contacto en la posición de encendido (ON).
Si no se reinicia o se desactiva el recordatorio de mantenimiento en un plazo máximo de 20 horas a partir de que haya expirado el intervalo de mantenimiento, la
velocidad de funcionamiento de la carretilla se reducirá de acuerdo con el valor establecido para la reducción de la velocidad de tracción a partir del siguiente
ciclo de la llave de contacto.
La carretilla funcionará a una velocidad de tracción reducida hasta que se establezca de nuevo el intervalo de recordatorio de mantenimiento o hasta que se
desactive la funcionalidad (OFF).
El técnico de servicio debe reiniciar el tiempo programado para el siguiente intervalo de mantenimiento para que pueda reanudarse el funcionamiento normal.
12/1/2018 Document
Figura 59. Recordatorio de mantenimiento programado
Figura 60. Pantalla de sistema apagado
12/1/2018 Document
Figura 61. Pantalla de alerta de recordatorio de mantenimiento
LÍMITE DE VELOCIDAD DE TRACCIÓN

El ejemplo mostrado en Figura 62 muestra el icono de MPH y un ajuste actual del límite de velocidad de tracción de 12. El sistema de unidades de velocidad,
MPH ó km/h, se establece en un submenú del menú principal de pantalla.
Figura 62. Ejemplo de límite de velocidad de tracción
12/1/2018 Document
Para cambiar el ajuste del límite de velocidad de tracción, utilice las teclas numéricas para introducir el nuevo valor deseado, luego presione la tecla Intro para
guardarlo. Los valores aceptables para el rango del límite de velocidad de tracción son de 1 a 99 km/h si se usan unidades métricas, o de 1 a 99 MPH si se usan
unidades imperiales.
NOTA: La velocidad de tracción máxima estará limitada siempre por la velocidad máxima del motor de tracción fijada por el CDF, con independencia del
ajuste del límite de velocidad de tracción.
RETORNO A INCLINACIÓN PREDETERMINADA

NOTA: Este submenú está disponible para los técnicos de servicio y supervisores que estén conectados. Sólo es visible en las carretillas elevadoras equipadas
con la característica RTST.
Este menú proporciona una forma de ajustar el tiempo de retardo de Retorno a Inclinación Predeterminada (RTST) y para programar esta característica para que
funcione solamente en sentido de marcha hacia delante o en ambos sentidos de marcha. Figura 63 muestra la pantalla de configuración de RTST con la dirección
de retardo establecida en Hacia Delante.
Figura 63. Pantalla de configuración de RTST
El icono de la parte superior izquierda de la pantalla es para el tiempo de retardo. Cuando haya un recuadro alrededor del valor actual, presione la tecla Intro A
continuación utilice la tecla programable 2 ó 3 para pasar a través de los valores disponibles para el tiempo de retardo, 0, 0.1, 0.2, 0.4, 0.6, 0.8, 1.0, 2.0, 3.0
segundos o continuo y presione la tecla Intro para guardar el nuevo valor. Cuando el tiempo de retardo se fija en 0, la característica se desactiva. Cuando se
ajusta en continuo, el tiempo de retardo es infinito (ilimitado)
El icono de carretilla elevadora en Figura 63 indica que el conjunto del mástil está programado para volver al ángulo de inclinación predeterminado sólo cuando
se mueva hacia delante, que es la opción Hacia Delante. Para configurar el conjunto del mástil de forma que vuelva a la inclinación predeterminada tanto si se
12/1/2018 Document
está moviendo hacia delante como si lo está haciendo hacia atrás, utilice la tecla programable 2 ó 3 para establecer la dirección RTSH en ambas.
RETARDO DE TIEMPO DE APAGADO AUTOMÁTICO

Este menú puede utilizarse para apagar la carretilla elevadora si el carretillero ha dejado su asiento durante un número de minutos predeterminado.
Este menú puede utilizarse para ajustar el valor de la cantidad de tiempo que ha de pasar antes de que la carretilla entre en modo de apagado. Figura 64muestra
una pantalla de configuración del retardo de apagado automático que tiene ajustado un valor de retardo de 20m, que es un retardo de 20 minutos.
Figura 64. Pantalla de configuración de retardo de tiempo de apagado automático
Para cambiar este ajuste, seleccione el valor actual. Cuando haya un recuadro a su alrededor, presione la tecla Intro y luego utilice las teclas numéricas para
introducir un valor comprendido entre 0 y 30 minutos y presione la tecla Intro para guardar el nuevo ajuste.
AJUSTES DEL MONITOR DE IMPACTOS

NOTA: Este submenú está disponible para los técnicos de servicio y supervisores que estén conectados. Sólo es visible en las carretillas elevadoras equipadas
con la característica de monitorización de impactos
Este menú proporciona una forma de ajustar los valores que utiliza el monitor de impactos cuando detecta un impacto. Figura 65 muestra la pantalla de ajustes
del monitor de impactos.
12/1/2018 Document
Figura 65. Pantalla de ajustes del monitor de impactos
Detección de impactos
El monitor de impactos puede detectar impactos tanto ligeros como fuertes.
Un ejemplo de un impacto fuerte es cuando una carretilla colisiona con una columna de acero en un almacén que hace que la carretilla se detenga
repentinamente. En este caso la fuerza del impacto es muy elevada pero ocurre durante un corto período de tiempo.
Un ejemplo de impacto ligero es cuando una carretilla pasa por encima de una paleta de madera y la aplasta. En este caso, la fuerza de impacto es mucho menor
que la experimentada en un impacto fuerte pero dura un tiempo significativamente mayor.
Establecimiento de ajustes
Utilice las teclas programables 2 y 3 para moverse hacia arriba o hacia abajo a través de los valores actuales para los cuatro ajustes de fuerza de impacto y
tiempo de impacto. Cuando haya un recuadro alrededor del ajuste que quiera cambiar, presione la tecla Intro, luego utilice la tecla programable 2 ó 3 para pasar
a través de los valores válidos para ese ajuste.
La fuerza de impacto ligera, el valor situado en la parte superior de la pantalla, puede ajustarse a un valor comprendido entre 0.2 y 2.5 g, en décimos de fuerza
gravitacional.
El tiempo de impacto ligero, el segundo valor hacia abajo desde la parte superior, puede ajustarse de manera que sea necesario que el monitor de impactos vea
una fuerza de impacto superior a la fuerza correspondiente a impacto ligero durante 1 a 12 muestras antes de que se reporte un evento de impacto ligero.
12/1/2018 Document
La fuerza del impacto fuerte, el tercer ajuste hacia abajo, puede establecerse en un valor comprendido entre 0.5 y 3.0 g, en décimos de fuerza gravitacional.
El tiempo de impacto fuerte, el cuarto valor hacia abajo desde la parte superior, puede ajustarse de manera que sea necesario que el monitor de impactos vea una
fuerza de impacto superior a la fuerza correspondiente a impacto fuerte durante 1 ó 2 muestras antes de que se informe de un evento de impacto fuerte.
Ajuste inicial de los ajustes de impacto suave y fuerte

NOTA: Cuando ajuste los ajustes del sensor de impacto, asegúrese de:
Ajuste la carretilla al valor más bajo posible de fuerza de impacto ligero, con el tiempo de impacto ligero fijado en 6 y con el valor más alto posible para la
fuerza de impacto fuerte. Mueva la carretilla a la velocidad operativa más alta posible para el entorno correspondiente. Aplique los frenos para parar la carretilla
bruscamente. Determine si se ha producido un evento de impacto
Aumente el valor de fuerza de impacto ligero hasta que el vehículo pueda detenerse bruscamente con el freno de servicio sin reportar un evento de impacto. Lea
y registre el valor de la pantalla del tablero de instrumentos que dio lugar a un impacto ligero al detener bruscamente la carretilla. Cambie el umbral de fuerza de
impacto ligero al siguiente valor más alto.
Para ajustar el umbral fuerte, tome el valor del umbral ligero y añada 0.3 g. Ajuste el tiempo de impacto fuerte a 2.
Monitorice la carretilla durante todas las operaciones normales. Si se registran impactos durante las operaciones normales, vaya a (Reajuste de los valores de
impacto ligero e impacto fuerte).
Reajuste de los ajustes de impacto ligero e impacto fuerte.
Si la mayoría de los impactos registrados durante el periodo de ajuste inicial son ligeros, cambie los ajustes como sigue:
• Aumente el tiempo de impacto ligero en 1 para ajustes de escala grandes
• Aumente la fuerza de impacto ligero en 0.1g para ajustes más pequeños.
• Aumente la fuerza de impacto fuerte a un valor igual a la fuerza actual para impacto ligero + 0.3g
Si la mayoría de los impactos registrados durante el periodo de ajuste inicial son fuertes, cambie los ajustes como sigue:
• Aumente el tiempo de impacto fuerte en 1 muestra para ajustes grandes
• Aumente la fuerza de impacto fuerte en 0.1g para ajustes más pequeños.
Tras realizar los ajustes necesarios, haga que el carretillero maneje la carretilla en condiciones normales para asegurarse de que los ajustes sean correctos.
ALARMA DE MOVIMIENTO
12/1/2018 Document
NOTA: Este submenú está disponible para los técnicos de servicio y supervisores que estén conectados y está visible en todas las carretillas elevadoras.
Utilice este menú para habilitar o deshabilitar la característica de alarma de movimiento Figura 66 muestra la pantalla de configuración de la alarma de
movimiento con la opción de la alarma fijada en activado (ON)
Figura 66. Pantalla de configuración de alarma de movimiento
Utilice las teclas programables 2 y 3 para bascular el ajuste entre On (activado) y Off (desactivado) Una X sobre el icono de la carretilla elevadora indica que la
característica de alarma de movimiento está en Off (desactivado) Si esta característica está en Off (desactivado) y quiere habilitarla, presione la tecla
programable 2 ó 3 para que el sistema visualice el icono sin una X sobre él, y luego presione la tecla Intro para almacenar el ajuste.
VELOCIDAD MÁXIMA Y TIEMPOS DE RAMPA DE LA FUNCIÓN HIDRÁULICA DE ELEVACIÓN
El ajuste de caudal de la función de elevación está disponible en todas las carretillas elevadoras.
Los ajustes de velocidad de rampa ascendente y descendente de la función de elevación sólo están disponibles en carretillas equipadas con electrohidráulicos.
Utilice este menú para habilitar o deshabilitar la válvula tanto si la carretilla tiene electrohidráulicos como si tiene hidráulicos manuales. Los ajustes de caudal
máximo válidos están comprendidos entre el 0% y el 100% Un valor del 0% desactiva la función hidráulica y los diagnósticos asociados.
Figura 67 muestra la pantalla de configuración de velocidad máxima de elevación/descenso
12/1/2018 Document
1. AJUSTE DEL TIEMPO DE LA RAMPA DE SUBIDA DE ELEVACIÓN

2. AJUSTE DEL TIEMPO DE LA RAMPA DE BAJADA DE ELEVACIÓN
3. AJUSTE ACTUAL DE LA VELOCIDAD MÁXIMA DE ELEVACIÓN
4. INDICADOR DE VELOCIDAD MÁXIMA DE ELEVACIÓN
5. INDICADOR DEL TIEMPO DE LA RAMPA DE BAJADA DE ELEVACIÓN
6. INDICADOR DEL TIEMPO DE LA RAMPA DE SUBIDA DE ELEVACIÓN
Figura 67. Pantalla de configuración de velocidad máxima de elevación/descenso
Para cambiar el ajuste del tiempo de la rampa de subida, utilice las teclas programables 2 y 3 para seleccionar el valor al lado del icono de la parte superior
izquierda, tiempo de rampa de subida de la función de elevación. Cuando haya un recuadro alrededor de este valor, presione la tecla Intro, luego use las teclas
programables 2 ó 3 para pasar a través de los ajustes válidos para el tiempo de rampa de subida, que han de estar comprendidos entre 0 y 2 segundos en
incrementos de 0.1 segundo. Cuando visualice el valor deseado, presione la tecla Intro
Para cambiar el tiempo de rampa de bajada siga el mismo procedimiento salvo que en este caso tiene que seleccionar el valor al lado del segundo icono hacia
abajo.
Para ajustar el caudal hidráulico máximo suministrado para la función de elevación (1B), seleccione el valor al lado del icono inferior izquierdo y presione la
tecla Intro A continuación utilice las teclas numéricas para introducir el valor deseado para el caudal hidráulico máximo, que puede ser un valor comprendido
entre el 0% y el 100%. Un valor del 0% desactiva esta función.
VELOCIDAD MÁXIMA Y TIEMPOS DE RAMPA DE LA FUNCIÓN HIDRÁULICA DE DESCENSO
Para cambiar el ajuste de tiempo de subida o bajada de rampa o para ajustar el flujo máximo suministrado para la función de descenso (ajustes de la función
hidráulica 1A), siga el procedimiento indicado en Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica de Elevación
12/1/2018 Document
Ajuste el flujo hidráulico máximo a un valor comprendido entre el 0% y el 100%. Un valor del 0% desactiva esta función.
Ajuste los valores de tiempo de rampa para la función de elevación a un valor de entre 0 y 2 segundos en incrementos de 0.1 segundos.
La pantalla de configuración para este submenú es similar a Figura 67
VELOCIDAD MÁXIMA Y TIEMPOS DE RAMPA DE LA FUNCIÓN HIDRÁULICA DE INCLINACIÓN HACIA DELANTE
Para cambiar el ajuste de tiempo de subida o bajada de rampa o para ajustar el flujo máximo suministrado para la función de inclinación hacia delante (ajustes de
la función hidráulica 2A), siga el procedimiento indicado en Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica de Elevación
Ajuste el caudal hidráulico máximo suministrado para la función de inclinación hacia delante a un valor comprendido entre el 0% y el 100%. Un valor del 0%
desactiva esta función.
Ajuste los valores de tiempo de rampa a un valor de entre 0 y 2 segundos.
VELOCIDAD MÁXIMA Y TIEMPOS DE RAMPA DE LA FUNCIÓN HIDRÁULICA DE INCLINACIÓN HACIA ATRÁS
Para cambiar el ajuste de tiempo de subida o bajada de rampa o para ajustar el flujo máximo suministrado para la función de inclinación hacia atrás (ajustes de la
función hidráulica 2B), siga el procedimiento indicado en Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica de Elevación
Ajuste el caudal hidráulico máximo suministrado para la función de inclinación hacia atrás a un valor comprendido entre el 0% y el 100%. Un valor del 0%
desactiva esta función.
VELOCIDAD MÁXIMA Y TIEMPOS DE RAMPA DE LA FUNCIÓN HIDRÁULICA AUXILIAR 1A.
Para cambiar el ajuste de tiempo de rampa de subida o bajada o para ajustar el flujo máximo suministrado para la función hidráulica 3A, siga el procedimiento
indicado en Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica de Elevación
12/1/2018 Document
VELOCIDAD MÁXIMA Y TIEMPOS DE RAMPA DE LA FUNCIÓN HIDRÁULICA AUXILIAR 1B.
Para cambiar el ajuste de tiempo de subida o bajada de rampa o para ajustar el flujo máximo suministrado para la función hidráulica 3B, siga el procedimiento
indicado en Velocidad Máxima y Tiempos de Rampa de la Función Hidráulica de Elevación.
VELOCIDAD MÁXIMA Y TIEMPOS DE RAMPA DE LA FUNCIÓN HIDRÁULICA AUXILIAR 2A
Para cambiar el ajuste de tiempo de subida o bajada de rampa o para ajustar el flujo máximo suministrado para la función hidráulica 4A, siga el procedimiento
Ajuste la elevación hidráulica máxima a un valor comprendido entre el 0% y el 100%. Un valor del 0% desactiva esta función.
VELOCIDAD MÁXIMA Y TIEMPOS DE RAMPA DE LA FUNCIÓN HIDRÁULICA AUXILIAR 2B
Para cambiar el ajuste de tiempo de subida o bajada de rampa o para ajustar el flujo máximo suministrado para la función hidráulica 4B, siga el procedimiento
Ajuste la elevación hidráulica máxima a un valor comprendido entre el 0% y el 100%. Un valor del 0% desactiva esta función.
Ajuste los valores de tiempo de rampa para la elevación a un valor de entre 0 y 2 segundos.
FUNCIONES HIDRÁULICAS OPCIONALES

NOTA: Este submenú está disponible solamente para los técnicos de servicio y supervisores que estén conectados.
12/1/2018 Document
Este menú permite al técnico de servicio o supervisor habilitar o deshabilitar el control de función hidráulica doble. Esta característica permite controlar dos
funciones hidráulicas desde una sola válvula. Figura 68 muestra la pantalla de configuración de los accesorios hidráulicos
Lámina Deslizante: Cuando está habilitada la función opcional de lámina deslizante, la carretilla entra en un estado de marcha por inercia cuando se encuentre
por debajo de una velocidad de desplazamiento prefijada, los pedales estén liberados y la función hidráulica asociada esté activada (siguen siendo de aplicación
los enclavamientos estándar) Si está equipada con un freno de estacionamiento automático, el freno se liberará
Hidráulicos auxiliares: Esta característica habilita/deshabilita el control de un solenoide desviador que permite el control de 2 funciones hidráulicas desde una
sola válvula. En algunas aplicaciones, puede ser que los clientes quieran añadir alguna función al sistema hidráulico sin cambiar el conjunto de la válvula. En
esos casos, es deseable redirigir el flujo desde las válvulas Aux 1, Aux 2 ó Aux 3 hacia una función diferente usando una válvula de selección de dirección
externa. Esta válvula solenoide desvía el flujo A y B hacia una función diferente, mientras la válvula principal controla el flujo y dirección.
Presione la tecla programable 2 ó 3 para ajustar el control de esta función al valor Habilitado o Deshabilitado.
Figura 68. Pantalla de configuración de los accesorios hidráulicos
CONTROL DE LAS LUCES TRASERAS

Este menú permite a un técnico de servicio habilitar o deshabilitar las salidas que controlan las lámparas de freno, cola y marcha atrás. Figura 69 muestra la
pantalla de configuración del control de las luces traseras
12/1/2018 Document
Figura 69. Pantalla de configuración del control de las luces traseras
Presione las teclas programables 2 ó 3 para ajustar las salidas que controlan las luces traseras al valor Habilitado o Deshabilitado.
RESTAURACIÓN DE LOS VALORES POR DEFECTO

NOTA: Este submenú está disponible en todas las carretillas elevadoras para los técnicos de servicio y supervisores que estén conectados.
Este menú permite al técnico de servicio o supervisor cambiar todos los valores ajustables de la carretilla elevadora a los valores por defecto de fábrica. Cuando
se utiliza esta función NO se reinician las calibraciones Figura 70 muestra la pantalla Restaurar Valores por Defecto.
12/1/2018 Document
Figura 70. Pantalla Restaurar Valores por Defecto
Mientras esté en este menú, presione la tecla Intro para restaurar todos los ajustes de la carretilla elevadora, excepto los cuentahoras y la hora del sistema, a sus
valores por defecto de fábrica. El sistema vuelve entonces al menú de configuración de la carretilla elevadora.
AJUSTE DE LA FRICCIÓN Y DEL NÚMERO DE VUELTAS DEL VOLANTE

En carretillas equipadas con dirección electrónica, esta pantalla permite al operario ajustar la fricción en el volante y el número de vueltas del volante entre los
topes.
1. AJUSTE DE LA FRICCIÓN DEL VOLANTE EN %

2. NÚMERO DE VUELTAS DEL VOLANTE ENTRE LOS DOS TOPES
Figura 71. Fricción y Número de Vueltas del Volante
Navegación
12/1/2018 Document
12/1/2018 Document
Cómo Ajustar la Configuración
Fricción de la dirección
1. Abra la pantalla "Ajuste de Fricción y Número de Vueltas del Volante". Véase Figura 72.
2. Mueva el cursor hasta el ajuste de la fricción del volante y presione intro. Véase Figura 72.
Figura 72. Pantalla de Ajuste de la Fricción del Volante
NOTA: El ajuste debe estar comprendido entre 0 y 100%. Si está fuera del rango, el ajuste no se guardará.
3. Introduzca el ajuste usando el teclado. Véase Figura 73.
12/1/2018 Document
Figura 73. Pantallas de Ajuste de la Fricción del Volante y Fuera de Rango
4. Si se introduce un ajuste válido, la configuración se guarda y se muestra en la pantalla. Véase Figura 74.
Figura 74. Pantalla de Fricción del Volante, Entrada Válida
Número de Vueltas del Volante
1. Abra la pantalla "Ajuste de Fricción y Número de Vueltas del Volante". Véase Figura 75.
2. Mueva el cursor hasta el ajuste del número de vueltas del volante y presione intro. Véase Figura 75.
12/1/2018 Document
Figura 75. Pantalla de Ajuste de Número de Vueltas del Volante
NOTA: El ajuste debe estar comprendido entre 4,0 y 6,0 vueltas. Si está fuera del rango, el ajuste no se guardará.
3. Introduzca el ajuste usando el teclado. Véase Figura 76.
Figura 76. Pantallas de Ajuste del Número de Vueltas del Volante y Fuera de Rango
4. Si se introduce un ajuste válido, la configuración se guarda y se muestra en la pantalla. Véase Figura 77.
12/1/2018 Document
Figura 77. Número de Vueltas del Volante, Entrada Válida
Menú Diagnósticos
INTRODUCCIÓN
El Menú Diagnóstico es un menú principal (menú de nivel máximo) que sólo es visible desde el nivel de acceso con clave de acceso de técnico de servicio. Para
acceder a este menú, pase a través de las pantallas de título del menú principal presionando la tecla de desplazamiento hacia atrás (*—) o la tecla de
desplazamiento hacia delante (—*) hasta que se visualice la pantalla de título de diagnóstico, tal y como se muestra en Figura 78.
Figura 78. Pantalla de título Diagnóstico
12/1/2018 Document
Presione la tecla Intro (*) para entrar en el Menú de Diagnósticos. El sistema mostrará entonces el primer submenú de este menú, el submenú de Registro de
Códigos de Fallos, que se muestra en Figura 79 Presione la tecla Intro de nuevo para entrar en este submenú. Para ir a un submenú diferente, utilice la tecla de
Desplazamiento hacia Atrás o de Desplazamiento hacia Delante para moverse hasta el submenú deseado y presione la tecla Intro
Figura 79. Submenú registro de códigos de fallos
El Menú de Diagnósticos ofrece estos submenús (véase el apartado Iconos del submenú diagnósticos en el Glosario de Iconos)
• Registro de códigos de fallos
• Velocímetro
• Interruptor direccional
• Estado motor de tracción 1
• Estado motor de tracción 2
• Sensor de ocupación
• Sensores del sistema del freno
• Estado de la bomba
• Entradas del control hidráulico
• Válvulas electrohidráulicas
12/1/2018 Document
• Sensores hidráulicos
• Tensiones del sistema
• Sensores de posición de la dirección
Los siguientes apartados describen los submenús de diagnósticos
REGISTRO DE CÓDIGOS DE FALLOS
Utilice este submenú para ver los 20 códigos de fallo más recientes correspondientes a cualquiera de los dispositivos siguientes: controlador principal,
controlador de tracción 1 ó 2, controlador de la bomba, controlador de las luces, electrohidráulicos, impacto o visualización.
NOTA: Presionando la tecla de Desplazamiento hacia Atrás o de Desplazamiento hacia Delante el usuario vuelve a la lista del Menú de Diagnósticos.
Figura 80 muestra cómo aparece el dispositivo en la pantalla. Primero se visualiza el registro de fallos del controlador maestro
Figura 80. Orden del menú de registro de fallos
Presione la tecla programable de flecha arriba 2 para ver un registro anterior o presione la tecla programable de flecha abajo 3 para ver el registro siguiente.
12/1/2018 Document
Para borrar el registro de fallos del dispositivo que se está viendo, presione la tecla programable 4 cerca del icono de la Papelera de Reciclaje.
Detalles de registro de fallos
Cada entrada del registro presenta el código de fallo, el número de veces que se ha producido, las horas de la carretilla elevadora en el momento en que se
produjo por primera vez, la hora del sistema en el momento en que se produjo por primera vez y la hora del sistema en el momento en que se produjo por última
vez.
El sistema muestra o bien la hora del sistema en que se han producido los fallos, o bien la lectura del cuentahoras cuando se produjeron los fallos tal y como se
muestra en Figura 81. Presione la tecla programable 1 junto al icono del reloj de arena o del reloj en la esquina superior izquierda de la pantalla para cambiar
entre la visualización de tiempos del sistema o las lecturas del cuentahoras.
Figura 81. Ejemplo de registro de fallos

1. CÓDIGO DE FALLO
2. RECUENTO DE INCIDENCIAS
3. CUENTAHORAS/CERTIFICADO DE TÍTULO DE LA ÚLTIMA INCIDENCIA
4. TECLA PROGRAMABLE - VER ENTRADA ANTERIOR DE FALLOS DEL REGISTRO
5. NÚMERO DE ENTRADA DEL REGISTRO DE FALLOS
6. TECLA PROGRAMABLE - VER ENTRADA SIGUIENTE DE FALLOS DEL REGISTRO
7. TECLA PROGRAMABLE - VER REGISTRO DE FALLOS DE LA ENTRADA SIGUIENTE
12/1/2018 Document
8. INDICADOR DE DISPOSITIVO
9. TECLA PROGRAMABLE - VER REGISTRO DE FALLOS DE LA ENTRADA ANTERIOR
10. TECLA PROGRAMABLE DE PAPELERA DE RECICLAJE - BORRA EL REGISTRO DE FALLOS
11. CUENTAHORAS/CERTIFICADO DE LA HORA DE LA PRIMERA INCIDENCIA
12. TECLA PROGRAMABLE - CAMBIOS ENTRE HORAS DEL SISTEMA Y CUENTAHORAS
VELOCÍMETRO
Utilice este submenú para ver la velocidad de desplazamiento actual basada en las ruedas, que se muestra en MPH o en km/h. Una valor positivo indica
velocidad hacia delante; un valor negativo indica velocidad marcha atrás.
El sistema de unidades de velocidad, MPH ó km/h, se establece en un submenú del menú principal de pantalla.
El indicador de porcentaje de pedal del acelerador muestra el porcentaje de pedal de acelerador actual calculado, en el que menos del 2% se considera pedal del
acelerador totalmente liberado y 100% se considera pedal de acelerador pisado a fondo.
La tensión 1 del pedal del acelerador se utiliza para calcular la posición del pedal del acelerador.
La tensión 2 del pedal del acelerador se utiliza con fines de diagnósticos.
INTERRUPTOR DIRECCIONAL
12/1/2018 Document
Utilice este submenú para ver el estado actual del interruptor direccional. Una flecha continua (rellena) hacia arriba indica que el sentido de marcha seleccionado
en el momento actual es hacia delante tal y como se muestra en Figura 82
Figura 82. Ejemplo de interruptor direccional
Si aparecen indicados ambos sentidos en la pantalla significa que el usuario ha presionado los interruptores tanto de marcha adelante como de marcha atrás en un
pedal Monotrol.
Cuando aparece un icono nulo (círculo con una línea diagonal atravesándolo) sobre el icono de la carretilla elevadora en la esquina superior derecha de la
pantalla, significa que la tracción y los hidráulicos están desactivados.
ESTADO MOTOR DE TRACCIÓN 1
Figura 83 muestra la pantalla de estado del motor de tracción 1
12/1/2018 Document
1. RPM DEL MOTOR

2. TEMPERATURA DEL MOTOR
3. TEMPERATURA DEL CONTROLADOR
4. TENSIÓN DEL CONTROLADOR DEL MOTOR
5. CORRIENTE RMS DEL MOTOR
6. ICONO DE LA CARRETILLA ELEVADORA DE HORQUILLAS
Figura 83. Ejemplo de estado del motor
El valor a la derecha del icono en la parte superior de la pantalla es el de las RPM actuales del motor de la bomba de tracción.
El segundo valor hacia abajo desde la parte superior es la temperatura del motor de la bomba. Las temperaturas se muestran en grados Fahrenheit o Celsius,
dependiendo de las unidades asignadas en el elemento Ajustar Unidades del Menú de Mantenimiento.
El tercer valor hacia abajo es la temperatura del controlador.
El cuarto valor hacia abajo es la tensión del controlador del motor (o la tensión de la batería leída por el controlador)
El quinto valor hacia abajo es la corriente de CA RMS (cuadrática media - eficaz-) del motor al controlador en amperios
Cuando haya un icono nulo sobre el icono de la carretilla elevadora en la esquina superior derecha de la pantalla, indica que la tracción y los hidráulicos están
desactivados.
ESTADO MOTOR DE TRACCIÓN 2

12/1/2018 Document
Esta pantalla es idéntica a la pantalla de estado del motor de tracción 1. Se visualiza solamente si la carretilla elevadora tiene motores de tracción doble.
SENSOR DE OCUPACIÓN
Figura 84muestra la pantalla del sensor de ocupación
Figura 84. Pantalla del sensor de ocupación
El valor a la derecha del icono del indicador de asiento es la tensión actual del sensor de ocupación.
Si la monitorización del cinturón de seguridad está activada, también se muestra el estado del cinturón de seguridad en el icono de la esquina inferior derecha de
la pantalla. Si el sensor de ocupación detecta la presencia de un carretillero, se muestra el icono del cinturón de seguridad; si el asiento no está ocupado se
visualiza una X sobre el icono del cinturón de seguridad.
desactivados.
SENSORES DEL SISTEMA DEL FRENO
Figura 85 ilustra la pantalla de los sensores del sistema de freno, que presenta las tensiones actuales del freno de estacionamiento, el sensor del líquido de frenos
y el sistema de presión del freno.
12/1/2018 Document
Figura 85. Pantalla de diagnósticos del freno
El valor a la derecha del icono del freno de estacionamiento es la lectura de tensión actual del sensor de posición del freno.
El segundo valor hacia abajo es la lectura de tensión actual del sensor del líquido de frenos.
El tercer valor hacia abajo es la lectura de tensión actual del sensor de presión del freno.
desactivados.
ESTADO DE LA BOMBA
Figura 86 muestra la pantalla de estado de la bomba, que muestra las RPM del motor de la bomba, la temperatura del motor y la temperatura del controlador, la
tensión de la batería leída por el controlador y la lectura de corriente de CA.
12/1/2018 Document
1. RPM DEL MOTOR

2. TEMPERATURA DEL MOTOR
3. TEMPERATURA DEL CONTROLADOR
4. TENSIÓN DEL CONTROLADOR DEL MOTOR
5. CORRIENTE RMS DEL MOTOR
6. ICONO DE LA CARRETILLA ELEVADORA DE HORQUILLAS
Figura 86. Pantalla de estado del motor de la bomba
El valor a la derecha del icono en la parte superior de la pantalla es el de las RPM actuales del motor de la bomba de tracción.
El segundo valor hacia abajo desde la parte superior es la temperatura actual del motor de la bomba. Las temperaturas se muestran en grados Fahrenheit o
Celsius, dependiendo de las unidades asignadas en el elemento Ajustar Unidades del Menú de Mantenimiento.
El tercer valor hacia abajo es la temperatura actual del controlador.
El cuarto valor hacia abajo es la tensión del controlador del motor
El quinto valor hacia abajo es la corriente de CA RMS (cuadrática media - eficaz-) del motor al controlador en amperios
desactivados.
HYDRAULIC CONTROL INPUTS (ENTRADAS DE CONTROL HIDRÁULICO)

12/1/2018 Document
Esta pantalla, mostrada en Figura 87, muestra la información de posición de entrada de los controles de funciones hidráulicas, incluyendo las posiciones de las
palancas de elevación/descenso, hacia delante / hacia atrás, entrada de función Auxiliar 1, entrada de función Auxiliar 2, y cualquier interruptor digital indicado
por los controladores. Las entradas de funciones auxiliares se visualizan solamente en las carretillas elevadoras equipadas con los controles de funciones
hidráulicas 3-4.
Figura 87. Diagnósticos de entradas del control hidráulico
Utilice las teclas programables 1 y 4 para seleccionar el control de función hidráulica que quiera ver. Para cada entrada de palanca visualizada se muestra la
entrada de interruptor digital o el estado del botón como presionado o liberado. Si el controlador hidráulico informa que el interruptor no está disponible, el
estado del interruptor se visualiza en posición de liberado. Los movimientos del controlador hacia la parte trasera de la carretilla elevadora (dirección B) se
muestran como valores negativos.
desactivados.
VÁLVULAS ELECTROHIDRÁULICAS
Esta pantalla es un submenú que muestra la información de la salida de corriente eléctrica de los controles hidráulicos conocidos como Funciones hidráulicas 1-4
Proporciona información de retorno actual desde cada una de las válvulas E-hidráulicas equipadas (también denominadas válvulas electrohidráulicas) Los datos
mostrados incluyen amperios (A) y el estado actual del solenoide de la función auxiliar, es decir, si está accionado o no accionado. Este menú se visualiza
solamente en carretillas elevadoras equipadas con electrohidráulicos, que proporcionan las funciones hidráulicas 1-4. VéaseFigura 87.
12/1/2018 Document
1. FUNCIÓN HIDRÁULICA 1
2. SOLENOIDE DE FUNCIÓN AUXILIAR
Figura 88. Menú de válvulas electrohidráulicas
El valor situado en el lado derecho del icono de la Función Hidráulica 1 en la parte superior de la pantalla muestra los amperios de la Función Hidráulica 1 del
conjunto de la válvula para elevación/descenso.
El segundo valor desde la parte superior de la pantalla muestra los amperios de la Función Hidráulica 2 para el conjunto de válvula para inclinación hacia delante
/ hacia atrás.
El tercer, cuarto y quinto valor desde la parte superior de la pantalla son para las entradas de Funciones Auxiliares 1 y 2. Como estas entradas son opcionales, se
visualizan solamente si la carretilla elevadora está equipada con dichas funciones. El tercer valor desde la parte superior de la pantalla muestra los amperios de la
Función Hidráulica 3 (entrada Función Auxiliar 1) y el cuarto valor desde la parte superior muestra los amperios de la Función Hidráulica 4 (entrada de Función
Auxiliar 2).
Cuando el valor de los amperios es un número positivo, se trata de un valor en la dirección A (la dirección A significa movimiento hacia la parte delantera o
hacia la derecha de la carretilla elevadora). Si el valor es un número negativo, el valor mostrado es en la dirección B (movimiento hacia la parte trasera o hacia la
izquierda de la carretilla elevadora)
Si la carretilla elevadora está equipada con esta función, se visualizará el estado del solenoide de la función auxiliar. Este icono de la parte superior de la pantalla
indica si el conjunto de la válvula está liberado o presionado. Si el solenoide de la función auxiliar está siendo accionado, se visualizará el icono de accionado y
dicho icono tendrá una flecha hacia arriba. Si este solenoide no está siendo accionado, se mostrará el icono de desactivado y el icono tendrá una flecha hacia
abajo.
El icono de la carretilla elevadora de la esquina superior derecha de la pantalla muestra si las operaciones de la carretilla están habilitadas o deshabilitadas. Si
hay un icono nulo superpuesto al icono de la carretilla elevadora, la tracción y los hidráulicos están desactivados. Para habilitar la tracción y los hidráulicos,
12/1/2018 Document
presione la tecla programable 2.
SENSORES HIDRÁULICOS
Figura 89 visualiza la temperatura actual del depósito hidráulico y las tensiones actuales del sensor de inclinación del mástil, el sensor de altura del mástil y el
sensor de presión hidráulica que detecta el peso de la carga.
Figura 89. Pantalla de diagnósticos del mástil
La temperatura actual del depósito hidráulico es el valor situado en la parte superior de la pantalla.
El segundo valor hacia abajo desde la parte superior de la pantalla es la tensión actual del sensor de inclinación del mástil.
El tercer valor hacia abajo es la tensión actual del sensor de altura del mástil.
El cuarto valor hacia abajo es el sensor de presión hidráulica que detecta el peso de la carga.
Cuando el icono de la carretilla elevadora de la esquina superior derecha de la pantalla tiene encima un icono nulo, indica que la tracción y los hidráulicos están
desactivados.
TENSIONES DEL SISTEMA
Figura 90 muestra la pantalla de diagnósticos de tensión del sistema.
12/1/2018 Document
Figura 90. Pantalla de diagnósticos de tensión
El valor de la derecha del icono superior es la tensión actual de funcionamiento del sistema del suministro de 5 V.
El valor a la derecha del segundo icono hacia abajo desde la parte superior de la pantalla es la tensión actual de funcionamiento del sistema del suministro de 12
V
El valor a la derecha del tercer icono hacia abajo es la tensión de la batería
SENSORES DE POSICIÓN DE LA DIRECCIÓN
Figura 91muestra la pantalla del sensor de dirección
12/1/2018 Document
Figura 91. Pantalla del sensor de la dirección
Este submenú visualiza la salida de tensión actual de los sensores de posición del volante y del eje. El estado de posición del eje sólo se visualiza en carretillas
elevadoras equipadas con motores de tracción doble o con la característica de sincronización de la dirección.
SENSORES DE POSICIÓN DE LA DIRECCIÓN ELECTRÓNICA
Figura 92 muestra la pantalla del sensor de la dirección electrónica, que muestra el indicador de corriente del dispositivo de par de fricción, el indicador de
posición del volante del controlador de la dirección electrónica 1, el indicador de posición del volante del controlador de la dirección electrónica 2, el indicador
de posición del eje del controlador de dirección electrónica 1 y el indicador de posición del eje del controlador de dirección electrónica 2
Figura 92. Pantalla del sensor de dirección electrónica
El valor a la derecha del icono en la parte superior de la pantalla es el de la corriente a través del dispositivo de par de fricción.
El segundo valor hacia abajo desde la parte superior es la tensión del sensor de posición del volante comunicada por el controlador de la dirección electrónica 1.
El tercer valor hacia abajo desde la parte superior es la tensión del sensor de posición del volante comunicada por el controlador de dirección electrónica 2.
El cuarto valor hacia abajo desde la parte superior es la tensión del sensor de posición del eje de dirección comunicada por el controlador de dirección
electrónica 1. Esto es visible solamente cuando la carretilla elevadora esté equipada con controladores de tracción dobles o con la característica de
Sincronización de la dirección.
12/1/2018 Document
El quinto valor hacia abajo desde la parte superior es la tensión del sensor de posición del eje de dirección comunicada por el controlador de dirección
electrónica 2. Esto es visible solamente cuando la carretilla elevadora esté equipada con controladores de tracción dobles o con la característica de
Sincronización de la dirección.
desactivados.
FRENO ELÉCTRICO
NOTA: Este submenú está disponible para los técnicos de servicio con sesión en curso.
En carretillas equipadas con freno eléctrico, esta pantalla muestra el porcentaje de freno y las salidas de las señales.
1. HABILITACIÓN/DESHABILITACIÓN DE LA TRACCIÓN
2. PORCENTAJE DEL PEDAL DEL FRENO
3. SALIDA DE SEÑAL 1 DEL PEDAL DEL FRENO
4. SALIDA DE SEÑAL 2 DEL PEDAL DEL FRENO
Figura 93. Salida de señal y porcentaje de freno
Número Símbolo Significado
12/1/2018 Document
Número Símbolo Significado

1 Iconos habilitar/deshabilitar tracción
Carretillas elevadoras sin superposición - Habilita la tracción y los hidráulicos
Carretillas elevadoras con superposición - Deshabilita la tracción y los hidráulicos

2 Icono de porcentaje del pedal del freno
3 Icono de salida de señal 1 del pedal del freno
4 Icono de salida de señal 2 del pedal del freno
Navegación
12/1/2018 Document

Electrico E50xn Servicio Tecnico

Caricato da

Informazioni sul documento

Titolo originale

Copyright

Formati disponibili

Condividi questo documento

Condividi o incorpora il documento

Opzioni di condivisione

Hai trovato utile questo documento?

Questo contenuto è inappropriato?

Copyright:

Formati disponibili

Electrico E50xn Servicio Tecnico

Caricato da

Copyright:

Formati disponibili

12/1/2018 Document

INTERFAZ DE USUARIO, TÉCNICO DE

PRECAUCIONES DE SEGURIDAD PARA EL

Esta sección es para los modelos siguientes:

E4.0-5.5XN, E5.0XNS (E80-120XN, E100XNS) [A099];

ACCESO AL MENU DEL PANEL DE VISUALIZACIÓN

Figura 1. Panel de visualización de la carretilla elevadora

Figura 2. Pantalla de clave de acceso

Diagrama de flujo de menú

Figura 3. Diagrama de Flujo de Técnico de Servicio (Hoja 1 de 4)

Figura 3. Diagrama de Flujo de Técnico de Servicio (Hoja 2 de 4)

Figura 3. Diagrama de Flujo de Técnico de Servicio (Hoja 3 de 4)

Figura 3. Diagrama de Flujo de Técnico de Servicio (Hoja 4 de 4)

Tabla 1. Diagrama de flujo de menú de técnico de servicio

Navegación por los menús

Figura 4. Panel de visualización mostrando la pantalla de operación

Las teclas utilizadas para la navegación en los menús son:

Figura 5. Pantalla de título Registro de Actividad

Estructura del menú principal

1. PANTALLA DE OPERACIÓN 5. PANTALLA DE TÍTULO DIAGNÓSTICO

Figura 6. Estructura del menú principal

Pantallas y pantallas de títulos

Figura 7. Pantalla de título Registro de Lista de Comprobación del Carretillero

Figura 8. Menú registro de lista de comprobación del carretillero

Volver al Menú Principal

El siguiente ejemplo muestra cómo utilizar las teclas programables.

Cómo cambiar la configuración de tensión de batería

Los iconos y su significado se presentan en las siguientes categorías:

ICONOS DE TECLAS PROGRAMABLES

Tabla 2. Iconos de teclas programables

Tabla 2. Iconos de teclas programables

Tabla 2. Iconos de teclas programables

Tabla 3. Iconos superpuestos

Tabla 3. Iconos superpuestos

PANTALLA DE SISTEMA APAGADO Y PANTALLAS DE ALERTA

Tabla 4. Iconos de Pantalla de Alerta

Ejemplo de pantalla de fallo

Tabla 4. Iconos de Pantalla de Alerta

Icono de la carretilla elevadora de horquillas

Icono servicio requerido

Repita un ciclo de la llave de contacto

Tabla 4. Iconos de Pantalla de Alerta

Libere el freno de estacionamiento

Tabla 4. Iconos de Pantalla de Alerta

Carretillero fuera de su asiento

Tabla 4. Iconos de Pantalla de Alerta

Libere entrada hidráulica

Tabla 4. Iconos de Pantalla de Alerta

Temperatura demasiado alta

Tabla 4. Iconos de Pantalla de Alerta

Tabla 4. Iconos de Pantalla de Alerta

Carretilla elevadora bloqueada - Impacto detectado - Vea al Supervisor para desbloquear

Tabla 4. Iconos de Pantalla de Alerta

Selección de sentido de marcha en neutra

Función hidráulica 1 fuera de neutra

Tabla 4. Iconos de Pantalla de Alerta

Función hidráulica 2 fuera de neutra o botón de función 2 fuera de neutra

Función hidráulica 3 fuera de neutra o botón de función 3 fuera de neutra

Tabla 4. Iconos de Pantalla de Alerta

Función hidráulica 4 fuera de neutra o botón de función 4 fuera de neutra

Carretilla deshabilitada debido al controlador de la dirección electrónica

Tabla 4. Iconos de Pantalla de Alerta

Carretilla deshabilitada debido al controlador de tracción (sencillo) derecho
