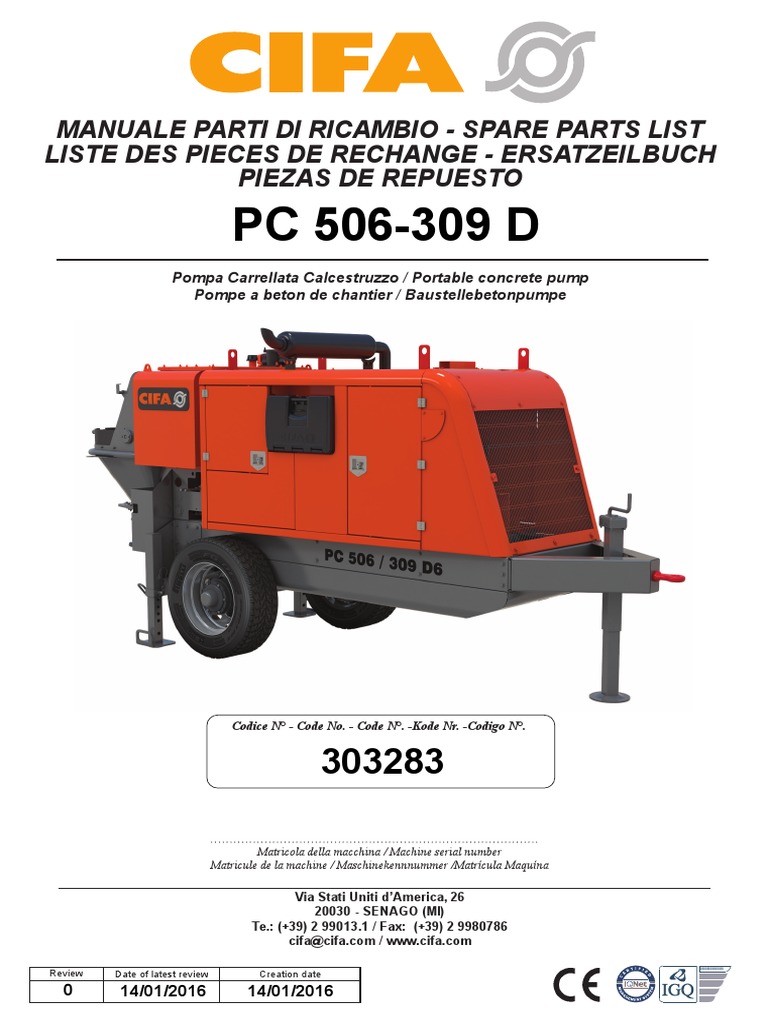

MANUALE PARTI DI RICAMBIO - SPARE PARTS LIST

LISTE DES PIECES DE RECHANGE - ERSATZEILBUCH

PIEZAS DE REPUESTO

PC 506-309 D
Pompa Carrellata Calcestruzzo / Portable concrete pump
Pompe a beton de chantier / Baustellebetonpumpe

Codice N° - Code No. - Code N°. -Kode Nr. -Codigo N°.

303283

Matricola della macchina / Machine serial number

Matricule de la machine / Maschinekennnummer /Matrícula Maquína

Via Stati Uniti d’America, 26

20030 - SENAGO (MI)
Te.: (+39) 2 99013.1 / Fax: (+39) 2 9980786
cifa@[Link] / [Link]

Review Date of latest review Creation date

0 14/01/2016 14/01/2016
MANUALE PARTI DI RICAMBIO-SPARE PARTS LIST-LISTE DES PIECES DE RECHANGE-ERSATZEILBUCH

Pagina lasciata bianca intenzionalmente - Page intentionally left empty

Page laissée blanche exprès
MANUALE PARTI DI RICAMBIO-SPARE PARTS LIST-LISTE DES PIECES DE RECHANGE-ERSATZEILBUCH

I - INDICE / INDEX

Pag. 9
 - manuale parti di ricambio - spare parts list -
- liste des pieces de rechange - ersatzeilbuch - Piezas de repuesto - 303283
Ufficio Documentazione Tecnica INDICE - INDEX - ÌNDICE
Tavola/Plates/Table/Platte/Tabla Descrizione/Description/Description/Beschreibung/Descripcion

I GRUPPO MESCOLATORE
285645
GB MIXER UNIT
F GROUPE MALAXEUR
D MISCHER-EINHEIT
E GRUPO MEZCLADOR
I POMPA DEL GRASSO - MOD.203 CS
287804
GB GREASE PUMP - MOD.203 CS
F POMPE POUR GRAISSE - MOD.203 CS
D FETTPUMPE - MOD.203 CS
E BOMBA DE GRASA - MOD.203 CS
I TUBAZIONI
292760
GB PIPINGS
F TUYAUTERIES
D ROHRE
E TUBERÍAS
I LOGIC BLOCK (PC S6) - DUPLOMATIC
294693
GB LOGIC BLOCK (PC S6) - DUPLOMATIC
F LOGIC BLOCK (PC S6) - DUPLOMATIC
D LOGIC BLOCK (PC S6) - DUPLOMATIC
E LOGIC BLOCK (PC S6) - DUPLOMATIC
I CILINDRO OLEODINAMICO POMPANTE Ø90x55x1000
295469
GB HYDRAULIC PUMPING CYLINDER Ø90x55x1000
F CYLINDRE HYDRAULIQUE DE POMPAGE Ø90x55x1000
D ÖLHYDRAULIKANLAGE ZYLINDER PUMPENEINHEIT Ø90x55x1000
E CILINDRO OLEODINAMICO DE BOMBEO Ø90x55x1000
I ASSIEME DI POMPAGGIO CLS
295501
GB CONCRETE PUMPING UNIT
F UNITE DE POMPAGE
D PUMPENEINHEIT
E CONJUNTO DE BOMBEO CLS
I ASSIEME CONNESSIONE PISTONE CLS Ø 176
295503
GB CONCRETE PISTON CONNECTOR CLS Ø 176
F GROUPE CONNECTEUR PISTON DE BETON Ø 176
D VERBINDER BETONKOLBEN - EINHEIT Ø 176
E CONJUNTO CONEXIÓN PISTÓN CLS Ø 176
I ASSIEME VASCHETTA ACQUA GP307-506
295504
GB WATER BOX UNIT GP307-506
F GROUPE BOITE A EAU GP307-506
D WASSERKASTEN - EINHEIT GP307-506
E CONJUNTO CUBETA AGUA GP307-506
I KIT TUBI WALFORM - PC S6
298571
GB TUBE KIT WALFORM - PC S6
F WALFORM KIT TUBE - PC S6
D SCHLÄUCHE KIT WALFORM - PC S6
E KIT TUBOS WALFORM - PC S6

Disegni e informazioni di proprietà della CIFA S.p.A. - Diffusione e riproduzione vietata a termini di legge.
Drawings and information of CIFA's property. - Diffusion and reproduction forbidden according to law terms. PAG. 1
 - manuale parti di ricambio - spare parts list -
- liste des pieces de rechange - ersatzeilbuch - Piezas de repuesto - 303283
Ufficio Documentazione Tecnica INDICE - INDEX - ÌNDICE
Tavola/Plates/Table/Platte/Tabla Descrizione/Description/Description/Beschreibung/Descripcion

I COMPLETAMENTO VASCA DI DISTRIBUZIONE - S6

299080
GB DISTRIBUTOR CHAMBER COMPLETING PARTS - S6
F COMPLÈTEMENT CHAMBRE DE DISTRIBUTION - S6
D ERGÄNZUNGTEILE FÜR VERTEILERVANNE - S6
E ACABADO CUBETA DE DISTRIBUCIÓN - S6
I GRUPPO PORTELLA
300208
GB CLEAN-OUT DOOR UNIT
F GROUPE VOLET DE DECHARGEMENT
D ENTLADEÖFFNUNG
E GRUPO PUERTA
I ASSIEME CARTERATURE - PC
300261
GB COVERS ASSEMBLY - PC
F UNITE' DE CAPOTS - PC
D GEHÄUSE GRUPPE - PC
E CONJUNTO CARCAZAS - PC
I ASSIEME VIBRATORE
300262
GB VIBRATOR UNIT
F UNITE' DE VIBRATEUR
D GRUPPE RÜTTLER
E CONJUNTO VIBRADOR
I MONTAGGIO GRUPPO POMPANTE - PC
300265
GB PUMPING UNIT ASSEMBLY - PC
F MONTAGE GROUPE DE POMPAGE - PC
D ZUSAMMENBAU PUMPENEINHEIT - PC
E MONTAJE GRUPO DE BOMBEO - PC
I IMPIANTO DI LUBRIFICAZIONE PISTONI CALCESTRUZZO
300275
GB CONCRETE PISTONS LUBRICATION SYSTEM
F EQUIPEMENT DE LUBRIFICATION PISTON BETON
D BETON-KOLBEN SCHMIERANLAGE
E INSTALACIÓN DE LUBRIFICACION PISTÓNES HORMIGON
I KIT CONDOTTE IMPIANTO OLEODINAMICO
300465
GB CONDUCT KIT HYDRAULIC EQUIPMENT
F KIT MENER EQUIPEMENT HYDRAULIQUE
D SATZ HYDRAULISCHE AUSSTATTUNG FÜHREN
E EQUIPO LLEVAR INSTALACIÓN OLEODINAMICO
I KIT RADIATORE OLIO - PC
300466
GB OIL RADIATOR KIT - PC
F KIT RADIATEUR HUILE - PC
D KIT ÖLKÜHLEREINHEIT - PC
E KIT RADIADOR ACEITE - PC
I KIT DISTRIBUTORE SERVIZI
300469
GB DISTRIBUTOR SERVICES KIT
F KIT DISTRIBUTEUR SERVICES
D KIT VERTEILER ZUM RÜKFÜHREN
E KIT DISTRIBUIDOR SERVICIOS

Disegni e informazioni di proprietà della CIFA S.p.A. - Diffusione e riproduzione vietata a termini di legge.
Drawings and information of CIFA's property. - Diffusion and reproduction forbidden according to law terms. PAG. 2
 - manuale parti di ricambio - spare parts list -
- liste des pieces de rechange - ersatzeilbuch - Piezas de repuesto - 303283
Ufficio Documentazione Tecnica INDICE - INDEX - ÌNDICE
Tavola/Plates/Table/Platte/Tabla Descrizione/Description/Description/Beschreibung/Descripcion

I IMPIANTO DI LUBRIFICAZIONE - PC 506-307 D6-E6

300471
GB LUBRICATION EQUIPMENT - PC 506-307 D6-E6
F EQUIPEMENT DE LUBRIFICATION - PC 506-307 D6-E6
D SCHMIERANLAGE - PC 506-307 D6-E6
E INSTALACIÓN DE LUBRIFICACION - PC 506-307 D6-E6
I KIT POMPA ACQUA - PC
300473
GB WATER PUMP KIT - PC
F KIT POMPE A EAU - PC
D KIT WASSERPUMPE - PC
E KIT BOMBA AGUA - PC
I KIT CONDOTTE ACQUA
300474
GB WATER HYDRAULIC HOSE KIT
F KIT MENER HEAU
D KIT DIENSTE WASSER
E KIT LLEVAR AGUA
I IMPIANTO ACQUA - PC
301370
GB WATER SYSTEM - PC
F EQUIPMENT EAU - PC
D WASSER ANLAGE - PC
E INSTALACIÓN AGUA - PC
I VASCA DI DISTRIBUZIONE E SUPPORTI
301379
GB DISTRIBUTION CHAMBER AND SUPPORTS
F CHAMBRE DE DISTRIBUTION ET SUPPORTS
D VERTEILERVANNE UND LAGERUNGS
E CUBETA DE DISTRIBUCIÓN Y SOPORTES
I GRUPPO CANNE DI MANDATA
301488
GB DELIVERY BARREL UNIT
F GROUPE CANNES DE REFOULEMENT
D SPEISUNGSROHRE-EINHEIT
E GRUPO TUBO DE RECIRCULACIÓN
I GRUPPO TRAMOGGIA (PC S6)
301493
GB HOPPER UNIT - PC S6
F GROUPE TREMIE - PC S6
D TRICHTEREINHEIT - PC S6
E GRUPO TOLVA (PC S6)
I COMPLETAMENTO TRAMOGGIA
301494
GB HOPPER UNIT COMPLETING PARTS
F COMPLÈTEMENT GROUPE TREMIE
D ERGÄNZUNGTEILE FÜR TRICHTEREINHEIT
E ACABADO CUBETA GRUPO TOLVA
I CARRELLO E CARTERATURE - PC S6
301528
GB TRAILER AND COVERS - PC S6
F CHARIOT ET CAPOTS - PC S6
D FAHRGESTELL UND GEHÄUSEN - PC S6
E PLATAFORMA Y CARCAZAS - PC S6

Disegni e informazioni di proprietà della CIFA S.p.A. - Diffusione e riproduzione vietata a termini di legge.
Drawings and information of CIFA's property. - Diffusion and reproduction forbidden according to law terms. PAG. 3
 - manuale parti di ricambio - spare parts list -
- liste des pieces de rechange - ersatzeilbuch - Piezas de repuesto - 303283
Ufficio Documentazione Tecnica INDICE - INDEX - ÌNDICE
Tavola/Plates/Table/Platte/Tabla Descrizione/Description/Description/Beschreibung/Descripcion

I ASSIEME COMPLETAMENTO TELAIO - PC506/309D-307D

301601
GB FRAME UNIT COMPLETING PARTS - PC506/309D-307D
F COMPLÈTEMENT GROUPE CHASSIS - PC506/309D-307D
D ERGÄNZUNGTEILE FÜR RAHMENEINHEIT - PC506/309D-307D
E ACABADO GRUPO BASTIDOR - PC506/309D-307D
I KIT VARIATORE DI PORTATA
301704
GB VARIATOR KIT FLOW RATE
F VARIATEUR DE DEBIT
D LAUFWERK SATZ DURCHFLUSS
E VARIADOR DE CAPACIDAD
I IMPIANTO OLEODINAMICO GRUPPO POMPANTE
301711
GB PUMPING UNIT HYDRAULIC EQUIPMENT
F EQUIPEMENT HYDRAULIQUE GROUPE DE POMPAGE
D ÖLHYDRAULIKANLAGE FÜR PUMPENEINHEIT
E INSTALACIÓN OLEODINAMICO GRUPO DE BOMBEO
I ASSIEME MOTRE - (PC 506/309 D)
301883
GB MOTOR ASSEMBLY - (PC 506/309 D)
F ENSEMBLE MOTEUR - (PC 506/309 D)
D MOTOR ZUSAMMENBAU - (PC 506/309 D)
E MOTOR MONTAJE - (PC 506/309 D)
I CABLAGGIO - (BATTERIE)
301999
GB WIRING - (BATTERIES)
F CÂBLAGE - (PILES)
D VERKABELUNG - (AKKUS)
E CABLEADO - (BATERÍA)
I COMANDO ARRESTO DI EMERGENZA
302002
GB CONTROL EMERGENCY STOP
F COMMANDE ARRET D'URGENCE
D STEUERUNG NOTABSTELLER
E MANDO DE PARADA DE EMERGENCIA
I CABLAGGIO MOTORE
302004
GB MOTOR WIRING
F CABLAGE MOTEUR
D MOTORKABEL
E CABLEADO MOTOR
I IMPIANTO OLEODINAMICO - PC 307-506/309 UNIFLUX
302343
GB HYDRAULIC EQUIPMENT - PC 307-506/309 UNIFLUX
F EQUIPEMENT HYDRAULIQUE - PC 307-506/309 UNIFLUX
D ÖLHYDRAULIKANLAGE - PC 307-506/309 UNIFLUX
E INSTALACIÓN OLEODINAMICO - PC 307-506/309 UNIFLUX
I CABLAGGIO (CENTRALE - GRUPPO POMPANTE)
302366
GB WIRING (ELECTRONIC ISTALLATION-PUMPING UNIT)
F CÂBLAGE (ISTALLATION ELETRON.-GROUPE DE POMPAGE)
D VERKABELUNG (ELEKTRONISCHGEHAUSE-PUNPENEINHEIT)
E CABLEADO (CENTRAL - GRUPO DE BOMBEO)

Disegni e informazioni di proprietà della CIFA S.p.A. - Diffusione e riproduzione vietata a termini di legge.
Drawings and information of CIFA's property. - Diffusion and reproduction forbidden according to law terms. PAG. 4
 - manuale parti di ricambio - spare parts list -
- liste des pieces de rechange - ersatzeilbuch - Piezas de repuesto - 303283
Ufficio Documentazione Tecnica INDICE - INDEX - ÌNDICE
Tavola/Plates/Table/Platte/Tabla Descrizione/Description/Description/Beschreibung/Descripcion

I SCARICO FUMI MOTORE - PC 506/309 D

302382
GB FUME EXAUST FOR ENGINE - PC 506/309 D
F POT D'ECHAPPEMENT POUR MOTEUR - PC 506/309 D
D ABGASUNG FÜR MOTOR - PC 506/309 D
E TUBO DE ESCAPE HUMOS MOTOR - PC 506/309 D
I SERBATOIO GASOLIO - PC 506/309
302443
GB GAS OIL TANK - PC 506/309
F RESERVOIR GAS-OIL - PC 506/309
D GASÖL TANK - PC 506/309
E TANQUE GASOIL - PC 506/309
I PULSANTIERA COMANDO A DISTANZA
302556
GB REMOTE CONTROL PANEL
F PUPITRE DE COMMANDE A DISTANCE
D FERNBEDIENUNGSSCHALTTAFEL
E CUADRO DE MANDOS A DISTANCIA
I PANNELLO DI COMANDO
303044
GB CONTROL PANEL
F PUPITRE DE COMMANDE
D BEDIENUNGSSCHALTTAFEL
E PANEL DE MANDO
I GRUPPO POMPE - PC506D
303070
GB PUMPS UNIT - PC506D
F GROUPE POMPES - PC506D
D PUMPENEINHEIT - PC506D
E GRUPO BOMBAS - PC506D
I SERBATOIO OLIO - PC S6
303113
GB OIL TANK - PC S6
F RESERVOIR OIL - PC S6
D ÖLTANK - PC S6
E TANQUE ACEITE - PC S6
I SCHEMI ELETTRICI - PC (PERKINS ENGINE)
DK20000210.0
GB WIRING DIAGRAM - PC (PERKINS ENGINE)
F SCHÉMA DE CÂBLAGE - PC (PERKINS ENGINE)
D SCHALTBILD - PC (PERKINS ENGINE)
E ESQUEMA ELÉCTRICO - PC (PERKINS ENGINE)

Disegni e informazioni di proprietà della CIFA S.p.A. - Diffusione e riproduzione vietata a termini di legge.
Drawings and information of CIFA's property. - Diffusion and reproduction forbidden according to law terms. PAG. 5
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
GRUPPO MESCOLATORE 14-05-1999
MIXER UNIT 1 2 Tavola/Plates/Table/Platte:
GROUPE MALAXEUR
ITALY MISCHER-EINHEIT
285645
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L000224003
34

5
16

2
6

13
12
7

14

8
9
11

8
13 12
9

10
14

2
6
7

16
115
 DESCRIZIONE: *583320(6&2/$725( TAVOLA/PLATES/TABLE/PLATTE:
DESCRIPTION: 0,;(581,7
S.p.A.
8IILFLR'RFXPHQWD]LRQH7HFQLFD
PDQXDOHSDUWLGLULFDPELR
DESCRIPTION:
BESCHREIBUNG:
*5283(0$/$;(85
0,6&+(5(,1+(,7
326 47$ &2',&( '(6&5,=,21( '(6&5,37,21 '(6&5,37,21 %(6&+5(,%81* 127(
1 2 901271 Vite Screw Vis Schraube TE M12x1.75x45 UNI 5737 -8.8
2 2 900050 Guarnizione Gasket Garniture Dichtung
3 1 223355 Motore Hydraulic motor Moteur oleodynam. Ö[Link]
4 2 908052 Vite Screw Vis Schraube TE M12x1.75x70 UNI 5737 -8.8
5 1 222893 Supporto Support Support Halter
6 2 908051 Cuscinetto Bearing Roulement Lager
7 2 905009 Guarnizione Gasket Garniture Dichtung
8 12 900960 Vite Screw Vis Schraube TE M6x35 UNI 5737 - 8.8
9 12 906590 Rondella Washer Rondelle Scheibe Ø 6 DIN 7980
10 2 222896 Mozzo Hub for pump Moyeu pour pompe Pumpennabe
11 1 222991 Albero mescolatore Mixer shaft Arbre du malaxeur Mischerwelle
12 2 222895 Coperchio Cover Couvercle Deckel
13 2 222894 Guarnizione Gasket Garniture Dichtung
14 2 908139 Linguetta Tongue Languette Federkeil A 8x7x30
15 1 222897 Coperchio Cover Couvercle Deckel
16 4 906521 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 12 DIN 7980

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della - Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of 's property . Diffusion and reproduction forbidden according to law terms
# Composants fournibles seulment groupé Plans et renseignements de propriete de . Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu . Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
10-01-1998
POMPA DEL GRASSO - MOD.203 CS
GREASE PUMP - MOD.203 CS 1 3 Tavola/Plates/Table/Platte:
POMPE POUR GRAISSE - MOD.203 CS
ITALY FETTPUMPE - MOD.203 CS
287804
 DESCRIZIONE: POMPA DEL GRASSO - MOD.203 CS TAVOLA/PLATES/TABLE
DESCRIPTION: GREASE PUMP - MOD.203 CS PLATTE/ TABLA:
S.p.A. DESCRIPTION: POMPE POUR GRAISSE - MOD.203 CS

287804
Ufficio Documentazione Tecnica BESCHREIBUNG: FETTPUMPE - MOD.203 CS
- manuale parti di ricambio - DESIGNACION: BOMBA DE GRASA - MOD.203 CS

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 403243 Contenitore serbatoio Tank container Conteneur Behälter
2 1 Tubo flessibile Flexible pipe Tuyau flexible Schlauch
3 1 Pala mescolatore Mixer paddle Palette du malaxeur Mischerschaufel
4 1 Rondella Washer Rondelle Scheibe DIN 9021-St 8.4
5 2 Bronzina Bronze bushing Coussinet bronze Lagerbuchse
6 1 Cuscinetto Bearing Roulement Lager
7• 2 O-Ring O-ring O-ring O-ring 144x4
8 1 Doppio fondo Double botton Zwischenboden
9 1 Rosetta elastica Lock washer Rondelle a ressort Federscheibe DIN 988
10 2 Seeger Seeger ring Bague seeger Seegerring
11 1 Anello Ring Bague Ring R 33x37x13
12 1 Eccentrico Eccentric Excentrique Exzenter
13• 3 Vite Screw Vis Schraube DIN 912-12.9 - M6x25
14• 3 Rondella Washer Rondelle Scheibe
15• 3 O-Ring O-ring O-ring O-ring 6x2
16 1 Corpo Pompa Pump body Corps pompe Pumpenkörper
17 2 Vite Screw Vis Schraube KF M22x1.5
18 1 Connettore Connector Connecteur Verbinder
19 1 Piastrina Plate Plaque Platte
20 8 Vite Screw Vis Schraube
21 1 Cappuccio Cap Capuchon Kappe
22 1 Tappo Plug Bouchon Stopfen
25 1 Ingrassatore Greaser Graisseur Schmiernippel
27• 1 Linguetta Tongue Languette Federkeil DIN 6888 3x5
28• 1 Rondella Washer Rondelle Scheibe BA 10x22x7
29• 1 Motore elettrico Electric motor Moteur electrique Elektromotor

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 DESCRIZIONE: POMPA DEL GRASSO - MOD.203 CS TAVOLA/PLATES/TABLE
DESCRIPTION: GREASE PUMP - MOD.203 CS PLATTE/ TABLA:
S.p.A. DESCRIPTION: POMPE POUR GRAISSE - MOD.203 CS

287804
Ufficio Documentazione Tecnica BESCHREIBUNG: FETTPUMPE - MOD.203 CS
- manuale parti di ricambio - DESIGNACION: BOMBA DE GRASA - MOD.203 CS

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

30 1 Coperchio Cover Couvercle Deckel
31 1 Spina Pin Goupille Steker
32 1 Cappuccio Cap Capuchon Kappe
33 1 Connettore Connector Connecteur Verbinder
34 1 Valvola di ritegno Retainer valve Soupape de retenue Absperrventil
35 1 909874 Elemento pompante Pumping element element de pompage element pumpe
36 1 Guarnizione Gasket Garniture Dichtung
37 1 908877 Valvola sicurezza Safety Valve Clapet securite Ventil stop
38• 1 Collegamento motore Connection engine Jonction moteur Motoranschlub

• 1 245886 Kit motore Kit engine Kit moteur Kit motor

1 908874 Pompa grasso Grease pump Pompe pour graisse Fettpumpe

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
11-02-2005
TUBAZIONI - PC
PIPINGS - PC 1 2 Tavola/Plates/Table/Platte:
TUYAUTERIES - PC
ITALY ROHRE - PC 292760
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L1009021-00

8 9

9
6
6

6
9
5
7
8

1
 DESCRIZIONE: TUBAZIONI TAVOLA/PLATES/TABLE
DESCRIPTION: PIPINGS PLATTE/ TABLA:
S.p.A. DESCRIPTION: TUYAUTERIES

292760
Ufficio Documentazione Tecnica BESCHREIBUNG: ROHRE
- manuale parti di ricambio - DESIGNACION: TUBERÍAS

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 221048 Adattatore Adapter Adapteur Passtück Ø 5"1/2 - 5"
2 1 215252 Curva Bend Coude Krümmer Ø 5 1/2" A 90 GR R=240
3 1 224558 Tubo acciaio Steel pipe Tuyau en acier Stahlrohr Ø 5" Lg.500
4 1 224965 Curva Bend Coude Krümmer Ø 5" 90° R=240
5 1 907858 Giunto a leva Lever joint Joint à levier Hebelkopplung GR 50Z Ø 5"
6 3 235007 Giunto a leva Lever joint Joint à levier Hebelkopplung DN 5 1/2"-GF 55M
7 1 907859 Guarnizione Gasket Garniture Dichtung OR 50/Z
8 3 219832 Guarnizione Gasket Garniture Dichtung Ø 5"1/2 GU 55
9 4 910169 Spina Pin Goupille Steker Ø 7" Lg.70

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
LOGIC BLOCK (Duplomatic PC6) 07-02-2007
LOGIC BLOCK (Duplomatic PC6) 1 2 Tavola/Plates/Table/Platte:
LOGIC BLOCK (Duplomatic PC6)
ITALY LOGIC BLOCK (Duplomatic PC6) 294693
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L1020551-03

14

14
13

13
6

3 18

11
17
18

16
15 7

10

8
5 5

12
 DESCRIZIONE: LOGIC BLOCK (PC S6) - DUPLOMATIC TAVOLA/PLATES/TABLE
DESCRIPTION: LOGIC BLOCK (PC S6) - DUPLOMATIC PLATTE/ TABLA:
S.p.A. LOGIC BLOCK (PC S6) - DUPLOMATIC
DESCRIPTION:
Ufficio Documentazione Tecnica BESCHREIBUNG: LOGIC BLOCK (PC S6) - DUPLOMATIC
LOGIC BLOCK (PC S6) - DUPLOMATIC
294693
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 S000218816 Piastra Plate Tole Platte
2 1 S000227371 Piastra Plate Tole Platte
3 1 S000227433 Piastra Plate Tole Platte
4 1 S000236865 Supporto Support Support Halter
5 2 K1009585 Distributore Distributor Distributeur Verteiler
6 4 K1017607 Elettrovalvola Electrovalve Soupape eletrique Elektroventil DS3-TB23/10N-D24K7/CM-3411500431
4 K1021085 Bobina Coil Bobine Spule DS3 24V
7 12 K000906520 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 10 DIN 7980
8 4 K000906522 Rosetta Washer Rondelle Scheibe Ø 16 DIN 7980
9 16 K000906589 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 5 DIN 7980
10 4 K000906590 Rondella Washer Rondelle Scheibe Ø 6 DIN 7980
11 1 K1017641 Valvola di max [Link] valve Soupape [Link] Hochdruckventil
1 K1017628 Elettrovalvola Electrovalve Soupape eletrique Elektroventil DS3-TA/10N-D24K7/CM
4 K1021085 Bobina Coil Bobine Spule DS3 24V
12 4 K000901196 Vite Screw Vis Schraube TE M10x1.5x25 UNI 5739 8.8 Z
13 8 K000908154 Vite Screw Vis Schraube TCEI M5x0.80x80 UNI 5931 -12.9
14 8 K1020840 Vite Screw Vis Schraube TCEI M5 x 0.80x30 UNI 5931 -12.9
15 4 K000910559 Vite Screw Vis Schraube TCEI M 16x2x50 UNI 5931 -12.9
16 4 K1020665 Vite Screw Vis Schraube TCEI M6x1x55 UNI 5931 12.9 Z
17 8 K1020517 Vite Screw Vis Schraube TCEI M10x1.5x60 UNI 5931 12.9 Z
18 8 K000900003 O-Ring O-ring O-ring O-ring TCEI M10x1.5x60 UNI 5931 12.9 Z

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
04-10-2007
CILINDRO OLEODINAMICO POMPANTE Ø 90x55x1000
HYDRAULIC PUMPING CYLINDER Ø 90x55x1000 1 3 Tavola/Plates/Table/Platte:
CYLINDRE HYDRAULIQUE DE POMPAGE Ø 90x55x1000
ITALY ÖLHYDRAULIK. ZYLINDER PUMPENEINHEIT Ø 90x55x1000
295469
Disegno/Drawing
Dessin coté/Revisinszeichnung:
13

K1025168-00
12
13-14
(+5%-15%)

12
41 Nm

11
21

14
9
20

10
19

25
23-24
19
Kit Testata
Head Kit

Kit Kopf
Kit Tête

10

Kit Guarnizioni

Serie de joints
Dichtungssatz
Kit of gaskets
8
7

21

9
20

25
19

23-24
(+5%-15%)
88 Nm

19
3

18
6

22
17
1

15-16
4
 DESCRIZIONE: CILINDRO OLEODINAMICO POMPANTE Ø90x55x1000 TAVOLA/PLATES/TABLE
DESCRIPTION: HYDRAULIC PUMPING CYLINDER Ø90x55x1000 PLATTE/ TABLA:

DESCRIPTION: CYLINDRE HYDRAULIQUE DE POMPAGE Ø90x55x1000

Ufficio Documentazione Tecnica BESCHREIBUNG: ÖLHYDRAULIKANLAGE ZYLINDER PUMPENEINHEIT Ø90x55x1000
CILINDRO OLEODINAMICO DE BOMBEO Ø90x55x1000
295469
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 K000911372 Valvola di frenata Brake valve Clapet Frein Ventil Bremse
3 8 Vite Screw Vis Schraube TCEI M10x70 12.9
4 1 K1007270 Fondello Bottm Culot Bodensheibe
5 1 K1007284 Anello freno Ring Bague Ring
6 1 Pistone Concrete piston Piston de beton Betonkolben
7 1 K1007280 Canna Cylinder barrel Canne du cylindre Zylinderbuchse
8 1 Stelo Rod Bielle Strebe
9*• 1 Guarnizione Gasket Garniture Dichtung OR 4412 (243) - DOWTY
10* 1 Testata Head Tête Kopf
11 1 K1007298 Anello di arresto Retaining Ring Bague d'arrêt Sicherungsring
12* 1 Flangia testa Head Flange Flasque Tête Flansch Kopf
13* 6 K000914030 Vite Screw Vis Schraube TCEI M8x1.25x60 12K
14* 6 K1000686 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 8 Rif.400-007-4490 DOWTY
15• 1 Anello antiestrusione Backup Ring [Link] Spiralring 8-345 - PARKER
16• 1 Guarnizione Gasket Garniture Dichtung OR 6400 (345) - DOWTY
17• 1 Guarnizione Gasket Garniture Dichtung OK 0090 00701 - PARKER
18• 1 Guarnizione Gasket Garniture Dichtung OR 147 (826) - DOWTY
19•* 5 Anello guida Guide ring Bague de guidage Führung-ring I/GT 55x60x9.7-102A - POLYPAC
20•* 1 Guarnizione Gasket Garniture Dichtung 22K 120655 - CHESTERTON
21•* 1 Raschiatore Scraper Recleur Molch A1 5035 P5005 - PARKER
22• 1 Anello Guida Guide ring Bague de guidage Führung-ring E/GT 90x85x25-102A - POLYPAC
23•* 1 Anello antiestrusione Backup Ring [Link] Spiralring 8-343 - PARKER
24•* 1 Guarnizione Gasket Garniture Dichtung OR 6375 (343) - DOWTY
25•* 1 Guarnizione Gasket Garniture Dichtung M3 0055 00005 - PARKER
1 K1025168 Cilindro Oleodinamico Hydraulic cylinder Cylindre hydraulique Ölhydr. Zylinder Ø 90/55/1000
• 1 K000248642 Kit guarnizioni Kit of gaskets Serie de joints Dichtungssatz

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 DESCRIZIONE: CILINDRO OLEODINAMICO POMPANTE Ø90x55x1000 TAVOLA/PLATES/TABLE
DESCRIPTION: HYDRAULIC PUMPING CYLINDER Ø90x55x1000 PLATTE/ TABLA:

DESCRIPTION: CYLINDRE HYDRAULIQUE DE POMPAGE Ø90x55x1000

Ufficio Documentazione Tecnica BESCHREIBUNG: ÖLHYDRAULIKANLAGE ZYLINDER PUMPENEINHEIT Ø90x55x1000
CILINDRO OLEODINAMICO DE BOMBEO Ø90x55x1000
295469
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

* 1 K000248643 Kit testa Head Kit Kit Tête Kit Kopf

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
10-10-2007
ASSIEME DI POMPAGGIO CLS
CONCRETE PUMPING UNIT 1 2 Tavola/Plates/Table/Platte:
UNITE DE POMPAGE
ITALY PUMPENEINHEIT
295501
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L1025169-00
Limit Swich
Finecorsa
5
6

3
2
3

4
2
4

1
3
2
4
1
 DESCRIZIONE: ASSIEME DI POMPAGGIO CLS TAVOLA/PLATES/TABLE
DESCRIPTION: CONCRETE PUMPING UNIT PLATTE/ TABLA:

DESCRIPTION: UNITE DE POMPAGE

Ufficio Documentazione Tecnica BESCHREIBUNG: PUMPENEINHEIT
CONJUNTO DE BOMBEO CLS
295501
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 2 K1025168 Cilindro Oleodinamico Hydraulic cylinder Cylindre hydraulique Ölhydr. Zylinder Ø 90/55/1000
2 8 K000906523 Rondella Washer Rondelle Scheibe Ø 18 DIN 7980
3 2 K000905909 Guarnizione Gasket Garniture Dichtung OR 4700
4 8 K000906503 Vite Screw Vis Schraube TCEI M18x60 UNI 5931 - 8.8
5 - K000910814 Fine corsa Limit switch Fin de course Endschalter
6 mt K000911062 Cavo (mt.5) Cable (mt.5) Cable (mt.5) Kabel (mt.5)

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
10-10-2007
ASSIEME CONNESSIONE PISTONI CLS 176 - GPT307
CONCRETE PISTON CONNECTOR CLS 176 - GPT307 1 2 Tavola/Plates/Table/Platte:
GROUPE CONNECTEUR PISTON DE BETON 176 - GPT307
ITALY VERBINDER BETONKOLBEN-EINHEIT 176 - GPT307
295503
Dessin coté/Revisinszeichnung:
Disegno/Drawing

L1024233

1
2
3
2

9
3

5
8

8
5
7

4
4
 DESCRIZIONE: ASSIEME CONNESSIONE PISTONE CLS Ø 176 TAVOLA/PLATES/TABLE
DESCRIPTION: CONCRETE PISTON CONNECTOR CLS Ø 176 PLATTE/ TABLA:

DESCRIPTION: GROUPE CONNECTEUR PISTON DE BETON Ø 176

Ufficio Documentazione Tecnica BESCHREIBUNG: VERBINDER BETONKOLBEN - EINHEIT Ø 176
CONJUNTO CONEXIÓN PISTÓN CLS Ø 176
295503
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 2 S000229715 Bussola Bushing Douille Buchse
2 2 S000229716 Corona Crown Couronne Zahnkranz
3 2 S1024177 Flangia Flange Flasque Flansch
4 2 S000237695 Pistone calcestruzzo Concrete piston Piston de beton Betonkolben Ø 176
5 4 K000909480 Protezione Protection carter Carter de protection Schutzgehäuse
6 4 K000910152 Ingrassatore Greaser Graisseur Schmiernippel Ø 1/8"
7 16 K000906524 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 14 DIN 7980
8 8 K000901323 Vite Screw Vis Schraube TE M14x45 UNI 5739
9 8 K000904597 Vite Screw Vis Schraube TE M14x2x70 UNI 5737 -8.8

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
11-10-2007
ASSIEME VASHETTA ACQUA GP307-506
WATER BOX UNIT GP307-506 1 2 Tavola/Plates/Table/Platte:
GROUPE BOITE A EAU GP307-506
ITALY WASSERKASTEN-EINHEIT GP307-506
295504
Disegno/Drawing
11 10 Dessin coté/Revisinszeichnung:
L1024236-00

2 3 3 6

12

13 14 7

8 5 15 9
 DESCRIZIONE: ASSIEME VASCHETTA ACQUA GP307-506 TAVOLA/PLATES/TABLE
DESCRIPTION: WATER BOX UNIT GP307-506 PLATTE/ TABLA:

DESCRIPTION: GROUPE BOITE A EAU GP307-506

Ufficio Documentazione Tecnica BESCHREIBUNG: WASSERKASTEN - EINHEIT GP307-506
CONJUNTO CUBETA AGUA GP307-506
295504
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 S1009562 Distanziale Spacer Entretoise Zwischenstück Ø 33.7/26.5 Sp.250
2 4 K000902404 Rosetta Washer Rondelle Scheibe D.8 UNI 1751 R150 Z
3 6 K000901173 Vite Screw Vis Schraube TE M8x1.25x25 UNI5739 -8.8 Z
4 1 S1024235 Supporto Support Support Halter
5 1 S1008816 Supporto Support Support Halter
6 1 S1009563 Sostegno Support Support Lagerung
7 1 S1009561 Tirante Tie-rod Torant Strebe M22 Lg.367
8 1 S1023946 Vaschetta acqua Water box Boite a eau Wasserkasten
9 4 K000902451 Rosetta Washer Rondelle Scheibe Ø 12 UNI 1751 R150 Z
10 2 K000906518 Maniglia Handle Poignee Handgriff
11 1 K1008815 Coperchio Cover Couvercle Deckel
12 2 K000901586 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M8x1.25 R50/60
13 1 K000908044 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 22x2.5 UNI 7473
14 1 K000591281 Rosetta piana Washer Rondelle Scheibe D.22 UNI 6592 R40 Z
15 4 K000903369 Vite Screw Vis Schraube TE M12x1,75x40 UNI 5739 - 8.8 Z

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
KIT TUBI WALFORM - PC S6 09-06-2011
TUBE KIT WALFORM - PC S6 1 2 Tavola/Plates/Table/Platte:
298571
WALFORM KIT TUBE - PC S6
ITALY
SCHLÄUCHE KIT WALFORM - PC S6
Disegno/Drawing
Dessin coté/Revisinszeichnung:
K1045106-00
3

7
1

4
1
2

3
9
5

5
8

8
 DESCRIZIONE: KIT TUBI WALFORM - PC S6 TAVOLA/PLATES/TABLE
DESCRIPTION: TUBE KIT WALFORM - PC S6 PLATTE/ TABLA:

DESCRIPTION: WALFORM KIT TUBE - PC S6

Ufficio Documentazione Tecnica BESCHREIBUNG: SCHLÄUCHE KIT WALFORM - PC S6
KIT TUBOS WALFORM - PC S6
298571
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 S1045109 Piastra Plate Tole Platte
2 1 K1045094 Tubo Pipe Tuyau Rohr Ø35x4 FL.1-1 SAE 6000 DX-K1045094-*
3 1 K1045098 Tubo Pipe Tuyau Rohr Ø35x4 FL.1-1 SAE 6000 SX-K1045098-*
4 1 K1045099 Tubo Pipe Tuyau Rohr Ø12x2-K1045099-WALFORM
5 1 K1045100 Tubo Pipe Tuyau Rohr Ø12x2-K1045100-WALFORM
6 1 K1045101 Tubo Pipe Tuyau Rohr Ø12x2-K1045101-WALFORM
7 1 K1045102 Tubo Pipe Tuyau Rohr Ø12x2-K1045102-WALFORM
8 1 K1045103 Tubo Pipe Tuyau Rohr Ø12x2-K1045103-WALFORM
9 1 K1045104 Tubo Pipe Tuyau Rohr Ø12x2-K1045104-WALFORM

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

COMPLETAMENTO VASCA DI DISTRIBUZIONE - S6 04-06-2014

DISTRIBUTOR CHAMBER COMPLETING PARTS - S6 1 4 Tavola/Plates/Table/Platte:
COMPLÈTEMENT CHAMBRE DE DISTRIBUTION - S6
ITALY ERGÄNZUNGTEILE FÜR VERTEILERVANNE - S6
299080
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2003630-01

4
12

28
26
27

14
25

34
33
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

COMPLETAMENTO VASCA DI DISTRIBUZIONE - S6 04-06-2014

DISTRIBUTOR CHAMBER COMPLETING PARTS - S6 2 4 Tavola/Plates/Table/Platte:
COMPLÈTEMENT CHAMBRE DE DISTRIBUTION - S6
ITALY ERGÄNZUNGTEILE FÜR VERTEILERVANNE - S6
299080
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2003630-01

7
22

3
17 11
30

29
18

19
10
31 13
1
2

23
24

20 32
9 15
 DESCRIZIONE: COMPLETAMENTO VASCA DI DISTRIBUZIONE - S6 TAVOLA/PLATES/TABLE
DESCRIPTION: DISTRIBUTOR CHAMBER COMPLETING PARTS - S6 PLATTE/ TABLA:

DESCRIPTION: COMPLÈTEMENT CHAMBRE DE DISTRIBUTION - S6

Ufficio Documentazione Tecnica BESCHREIBUNG: ERGÄNZUNGTEILE FÜR VERTEILERVANNE - S6
ACABADO CUBETA DE DISTRIBUCIÓN - S6
299080
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 4 K000222990 Rondella Washer Rondelle Scheibe
2 2 K000223349 Testa cilindro Cylinder head Tête de cylinder Zylinderkopf
3 2 K000901139 Vite Screw Vis Schraube TE M 8x1.25x20 UNI 5739 8.8 Z
4 2 K000907688 Vite Screw Vis Schraube TCEI M 12x1.75x60 UNI 5931 12.9 O
7 4 K000902228 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 10x1.50 UNI 7473 6S Z
8 5 K000902918 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 12X1.75 UNI 7473 6S Z
9 2 K000903070 Ghiera Ring nut Embout Ring
10 1 K000904434 Cuscinetto Bearing Roulement Lager 6211-2RS
11 7 K000906519 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 8 DIN 7980
12 2 K000906521 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 12 DIN 7980 R150 Z
13 1 K000908030 Anello seeger Seeger ring Bague seeger Seegerring E 100 UNI 7435
14 5 K000908052 Vite Screw Vis Schraube TE M12x1.75x70 UNI 5737 -8.8Z
15 4 K000908077 Vite Screw Vis Schraube TE M10x1.5x150 UNI 5737-8.8
17 2 K1016943 Cilindro oleodinamico Hydraulic cylinder Cylindre hydraulique Ölhydr. Zylinder
18 1 S000222772 Leva movimento Movement lever Levier de mouvement [Link]
19 1 S000222864 Distanziale Spacer Entretoise Zwischenstück
20 1 S000222865 Coperchio Cover Couvercle Deckel
22 1 S000223175 Sostegno cilindri Cylinders support Support des cylind. Lagerung
23 2 S000223176 Staffa ammortizz. Shockabsorb. bracket Etrieu d'amortisseur Dämpferbügel
24 2 S000223178 Ammortizzatore Shock absorber Amortisseur Stossdämpfer
25 1 S000228228 Piastra d'usura Wear plate Tole d'usure Verschleißplatte
26 1 S000222833 Anello di compensaz. Compensating ring Bague de compensat. Ausgleichring
27 1 S000222834 Anello di usura Wear ring Bague d'usure Verschleißring
28 1 S000231542 Collare Collar Collier pour tuyau Gummikragen
29 2 S000232075 Perno Pin Pivot Bolzen
30 1 S000232076 Piastrina Plate Plaque Platte

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 DESCRIZIONE: COMPLETAMENTO VASCA DI DISTRIBUZIONE - S6 TAVOLA/PLATES/TABLE
DESCRIPTION: DISTRIBUTOR CHAMBER COMPLETING PARTS - S6 PLATTE/ TABLA:

DESCRIPTION: COMPLÈTEMENT CHAMBRE DE DISTRIBUTION - S6

Ufficio Documentazione Tecnica BESCHREIBUNG: ERGÄNZUNGTEILE FÜR VERTEILERVANNE - S6
ACABADO CUBETA DE DISTRIBUCIÓN - S6
299080
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

31 2 S000244476 Distanziale Spacer Entretoise Zwischenstück
32 1 S2001328 Spalla Crankweb épaulement Kurbelarm
33 2 K000906543 Guarnizione Gasket Garniture Dichtung OR 4675
34 2 S000222851 Flangia Flange Bride Flansch

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

GRUPPO PORTELLA 07-06-2013

CLEAN-OUT DOOR UNIT 1 2 Tavola/Plates/Table/Platte:
GROUPE VOLET DE DECHARGEMENT
ITALY ENTLADEÖFFNUNG
300208
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2003628-02

1
10 2
3

7
6
5
2
3

4
9

12
13
11
 DESCRIZIONE: GRUPPO PORTELLA TAVOLA/PLATES/TABLE
DESCRIPTION: CLEAN-OUT DOOR UNIT PLATTE/ TABLA:

DESCRIPTION: GROUPE VOLET DE DECHARGEMENT

Ufficio Documentazione Tecnica BESCHREIBUNG: ENTLADEÖFFNUNG
GRUPO PUERTA
300208
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 K000907857 Guarnizione Gasket Garniture Dichtung OR 70/Z
2 4 K000908072 Anello Ring Bague Ring RS 9 DIN 6799-UNI 7434
3 2 S000223131 Perno Pin Pivot Bolzen Ø 12x75
4 1 S2000452 Supporto Support Support Halter
5 1 S2003627 Portella Shutter Portillon Verschlußklappe
6 2 K000901139 Vite Screw Vis Schraube TE M8X20 UNI 5739-8.8
7 2 K000901872 Rosetta Washer Rondelle Scheibe Ø 8.4x17 SP.1,6 UNI 6592 ZINC.
8 2 K000902404 Rosetta Washer Rondelle Scheibe Ø 8 UNI 1751 R150 Z
9 1 K000908083 Ghiera Ring nut Embout Ring GUK M20x1
10 1 S2003522 Perno Pin Pivot Bolzen Ø 20 LG.44
11 1 S2003650 Supporto Support Support Halter
12 1 S2011873 Supporto Support Support Halter
13 3 K000902537 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 5 UNI 1751 R150 Z
14 3 K000901057 Vite Screw Vis Schraube TE M5x0.5x10 UNI 5739-8.8

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
21-06-2013
ASSIEME CARTERATURE - PC
COVERS ASSEMBLY - PC 1 2 Tavola/Plates/Table/Platte:
300261
UNITE' DE CAPOTS - PC
ITALY
GEHÄUSE GRUPPE - PC
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2006261-02
4

4
3
1

4
2
1
 DESCRIZIONE: ASSIEME CARTERATURE - PC TAVOLA/PLATES/TABLE
DESCRIPTION: COVERS ASSEMBLY - PC PLATTE/ TABLA:

DESCRIPTION: UNITE' DE CAPOTS - PC

Ufficio Documentazione Tecnica BESCHREIBUNG: GEHÄUSE GRUPPE - PC
CONJUNTO CARCAZAS - PC
300261
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 26 K2011370 Rosetta piana Washer Rondelle Scheibe D.10 UNI 6593 R40 GE
2 13 K2011399 Vite Screw Vis Schraube TE M 10x1.5x40 UNI 5739 8.8 GE
3 13 K000902228 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M10x1.50 UNI 7473 6S Z
4 1 S2005971 Carter Cover Carter Gehäuse

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

ASSIEME VIBRATORE 21-06-2013

VIBRATOR UNIT 1 2 Tavola/Plates/Table/Platte:
UNITE' DE VIBRATEUR
ITALY GRUPPE RÜTTLER
300262
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2014127-00

7
6

3
6
5
4

1
2
8

3
 DESCRIZIONE: ASSIEME VIBRATORE TAVOLA/PLATES/TABLE
DESCRIPTION: VIBRATOR UNIT PLATTE/ TABLA:

DESCRIPTION: UNITE' DE VIBRATEUR

Ufficio Documentazione Tecnica BESCHREIBUNG: GRUPPE RÜTTLER
CONJUNTO VIBRADOR
300262
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 S000235733 Supporto Support Support Halter
2 1 K000910568 Moschettone Spring catch Croc Karabinierhaken LG.40
3 6 K000901586 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M8x1.25 R50/60
4 2 K2014131 Dado Nut Ecrou Mutter M 8x1.25 UNI 5588 6S GE
5 2 K2011321 Rosetta elastica Lock washer Rondelle a ressort Federscheibe D.8 DIN 7980 R150 GE
6 8 K2011412 Rondella Washer Rondelle Scheibe D.8 UNI 6592 R40 GE
7 4 K2011450 Vite Screw Vis Schraube TE M 8x1.25x60 UNI 5739 8.8 GE
8 1 K1045635 Vibratore Vibrator Vibrateur Rüttler MVE202DC24-OLI

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

MONTAGGIO GRUPPO POMPANTE - PC 21-06-2013

PUMPING UNIT ASSEMBLY - PC 1 2 Tavola/Plates/Table/Platte:
MONTAGE GROUPE DE POMPAGE - PC
ITALY
ZUSAMMENBAU PUMPENEINHEIT - PC
300265
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L1023304-03

20

1 12
17
4 3
10

10
8
2
6

7
16
14 11 18 5
13
21
19 9

15
 DESCRIZIONE: MONTAGGIO GRUPPO POMPANTE - PC TAVOLA/PLATES/TABLE
DESCRIPTION: PUMPING UNIT ASSEMBLY - PC PLATTE/ TABLA:

DESCRIPTION: MONTAGE GROUPE DE POMPAGE - PC

Ufficio Documentazione Tecnica BESCHREIBUNG: ZUSAMMENBAU PUMPENEINHEIT - PC
MONTAJE GRUPO DE BOMBEO - PC
300265
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 4 K1032565 Rondella Washer Rondelle Scheibe NORDLOCK NL14 12.9
2 2 S000223177 Staffa ammortizz. Shockabsorb. bracket Etrieu d'amortisseur Dämpferbügel
3 1 S000224167 Supporto Support Support Halter
4 1 S000224168 Supporto Support Support Halter
5 1 S000590742 Tirante Tie-rod Torant Strebe M24 LG.200 UNI6058 8.8
6 1 K2011336 Dado Nut Ecrou Mutter M 24x3 UNI 5588 6S GE
7 4 K2011338 Dado Nut Ecrou Mutter M 16x2 UNI 5588 6S GE
8 1 K2011354 Rosetta Washer Rondelle Scheibe D.24 UNI 1751 R150 GE
9 2 K2011372 Rosetta Washer Rondelle Scheibe D.28 UNI 6592 R40 GE
10 2 K2011375 Rosetta Washer Rondelle Scheibe D.25 UNI 5714 C45 GE
11 1 K2011409 Vite Screw Vis Schraube M 20x2.5x80 UNI 5737 8.8 GE
12 4 K2011427 Vite Screw Vis Schraube M 14x2x45 UNI 5737 8.8 GE
13 4 K2011433 Vite Screw Vis Schraube M 14x2x75 UNI 5737 8.8 GE
14 4 K2011435 Vite Screw Vis Schraube M 16x2x70 UNI 5739 8.8 16
15 2 K2011439 Vite Screw Vis Schraube M 27x3x90 UNI 5712 10.9 GE
16 4 K000901692 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M14x2 R60/75 - 8
17 1 K000902189 Dado Nut Ecrou Mutter M 24x3 R50/60
18 1 K000903578 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M20X2.50 R50/60
19 2 K000906514 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M27
20 4 K1007566 Rondella Washer Rondelle Scheibe NL16 12.9 DACROMET
21 4 K2013663 Rosetta Washer Rondelle Scheibe D.14 UNI 6592 R40 GE

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

IMPIANTO LUBRIFICAZIONE PISTONI - GP CSS3 28-05-2014

PISTON LUBRICATION SYSTEM - GP CSS3 1 2 Tavola/Plates/Table/Platte:
SYSTEME DE LUBRIFICATION PISTON - GP CSS3
ITALY
KOLBENSCHMIERUNG SYSTEM - GP CSS3
300275
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L1042491-03

11
6
7

5 4

8 1/4" 1/4"
9

10
1/4" 1/4"

3 1

2 2

6
MA2

MB2
1/4"

1/4"
 DESCRIZIONE: IMPIANTO DI LUBRIFICAZIONE PISTONI CALCESTRUZZO TAVOLA/PLATES/TABLE
DESCRIPTION: CONCRETE PISTONS LUBRICATION SYSTEM PLATTE/ TABLA:

DESCRIPTION: EQUIPEMENT DE LUBRIFICATION PISTON BETON

Ufficio Documentazione Tecnica BESCHREIBUNG: BETON-KOLBEN SCHMIERANLAGE
INSTALACIÓN DE LUBRIFICACION PISTÓNES HORMIGON
300275
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 2 K000914676 Raccordo Connection Raccord Anschlußstück Ø 1/8" - Ø 6 rif.223-12290-7
2 2 K1017682 Miniflessibile Mini-flexible hose Tuyau flexible-mini Miniflexible 6400/41006/35006/ Lg.300
3 2 K1015540 Corpo Housing Cloche Verteilerkörper GES 6 SR WD (TN92GG-6)
4 1 K000912758 Distributore Distributor Distributeur Verteiler VSKV2 D0.02 620-28238-1
5 2 K000221080 Miniflessibile Mini-flexible hose Tuyau flexible-mini Miniflexible 6400-41006-41006 LG.1000
6 4 K1015533 Corpo Housing Cloche Verteilerkörper RSWS 6 SR WD (TN111GG-06)
7 1 S000246889 Supporto Support Support Halter
8 2 K000902228 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 10x1.50 UNI 7473 6S Z
9 2 K2011451 Vite Screw Vis Schraube TE M 8x1.25x80 UNI 5737 8.8 GE
10 2 K2011399 Vite Screw Vis Schraube TE M 10x1.5x40 UNI 5931 8.8 GE
11 2 K000901586 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 8x1.25 UNI 7473 6S Z

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
21-08-2013
KIT CONDOTTE IMPIANTO OLEODINAMICO
CONDUCT KIT HYDRAULIC EQUIPMENT 1 2 Tavola/Plates/Table/Platte:
300465
KIT MENER EQUIPEMENT HYDRAULIQUE
ITALY
SATZ HYDRAULISCHE AUSSTATTUNG FÜHREN
Disegno/Drawing
TO PUMPING UNIT H2O TANK

Dessin coté/Revisinszeichnung:
L2014778-00
0-400 0-100 0-250
KIT SERVICES DISTRIBUTOR

1/4"
3
1/2" 2
1
1/2"
OIL TANK

OIL FILTER
3

KIT

8
KIT FLOW DRIVE

9
LOGIC BLOCK

P T
2

B A
4

FOR DIESEL CONFIGURATION

5

7
5

6
11

ELECTRIC
ENGINE
DIESEL

PUMPS
PUMPING UNIT

KIT

OR

+
10
KIT/PLANT H2O PUMP

T P
H2O PUMP LOAD
1/2"
3/4"
3/4"

OUT
IN

KIT

O
R

R
A

A
T
12

I
 DESCRIZIONE: KIT CONDOTTE IMPIANTO OLEODINAMICO TAVOLA/PLATES/TABLE
DESCRIPTION: CONDUCT KIT HYDRAULIC EQUIPMENT PLATTE/ TABLA:

DESCRIPTION: KIT MENER EQUIPEMENT HYDRAULIQUE

Ufficio Documentazione Tecnica BESCHREIBUNG: SATZ HYDRAULISCHE AUSSTATTUNG FÜHREN
EQUIPO LLEVAR INSTALACIÓN OLEODINAMICO
300465
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 K1045494 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN853-1SN D.1``1/2 LG.170
2 1 K1013539 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN 853-2SN Ø 1/2" LG.1200
3 1 K1013542 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN 853-2SN Ø 1/2" Lg.500
4 1 K1021790 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN 853-2SN Ø 1/4" Lg.850
5 2 K1013824 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN853-2SN 1/2" Lg.2100
6 1 K1015146 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN 853-1SN 1/4" Lg.2700
7 1 K1017615 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN 853-1SN Ø 1/4" Lg.550
8 1 K1013545 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN 853-2SN 1/2" Lg.1500
9 1 K1013548 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN 853-2SN Ø 3/4" LG.600
10 1 K1021145 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung SAE100-R4 D.1`` LG.3400
11 1 K1013826 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN853-2SN 3/4" Lg.2900
12 1 K1013549 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN 853-2SN 3/4" Lg.850

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
21-08-2013
KIT RADIATORE OLIO - PC
OIL RADIATOR KIT - PC 1 2 Tavola/Plates/Table/Platte:
300466
KIT RADIATEUR HUILE - PC
ITALY
KIT ÖLKÜHLEREINHEIT - PC
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2014883-00
4
3
6

4
2

1
5

7
 DESCRIZIONE: KIT RADIATORE OLIO - PC TAVOLA/PLATES/TABLE
DESCRIPTION: OIL RADIATOR KIT - PC PLATTE/ TABLA:

DESCRIPTION: KIT RADIATEUR HUILE - PC

Ufficio Documentazione Tecnica BESCHREIBUNG: KIT ÖLKÜHLEREINHEIT - PC
KIT RADIADOR ACEITE - PC
300466
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 K000908684 Radiatore Radiator Radiateur Kühler MGAIR2024K 24V ASP.(60°-48°)
2 1 K000912149 Raccordo Connection Raccord Anschlußstück TN 141 1"-3/4"
3 1 K1012192 Corpo Housing Cloche Verteilerkörper TN 92 20SR
4 2 K1012341 Corpo Housing Cloche Verteilerkörper TN 419 20S
5 1 K1012344 Corpo Housing Cloche Verteilerkörper TN 419 28L
6 1 K1012353 Corpo Housing Cloche Verteilerkörper TN 421 20S
7 1 K1012415 Corpo Housing Cloche Verteilerkörper TN 92 GG 28LR

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
30-08-2013
KIT DISTRIBUTORE SERVIZI
DISTRIBUTOR SERVICES KIT 1 2 Tavola/Plates/Table/Platte:
300469
KIT DISTRIBUTEUR SERVICES
ITALY
KIT VERTEILER ZUM RÜKFÜHREN
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2014483-00
9
6
1

3
2
7

8
5
4
 DESCRIZIONE: KIT DISTRIBUTORE SERVIZI TAVOLA/PLATES/TABLE
DESCRIPTION: DISTRIBUTOR SERVICES KIT PLATTE/ TABLA:

DESCRIPTION: KIT DISTRIBUTEUR SERVICES

Ufficio Documentazione Tecnica BESCHREIBUNG: KIT VERTEILER ZUM RÜKFÜHREN
KIT DISTRIBUIDOR SERVICIOS
300469
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 K000244038 Distributore Distributor Distributeur Verteiler SD11/2-S1-WALVOIL
2 1 K000591001 Raccordo Connection Raccord Anschlußstück D.1/2" Lg.20
3 1 K000902196 Rondella Washer Rondelle Scheibe USIT A 63-18 D.21.5/28,7X2,5
4 1 K000910136 Raccordo Connection Raccord Anschlußstück 12S 620.02.112.60A
5 1 K1012189 Corpo Housing Cloche Verteilerkörper TN 92 12SR 1/2
6 4 K1012190 Corpo Housing Cloche Verteilerkörper TN 92 16SR
7 1 K1012192 Corpo Housing Cloche Verteilerkörper TN 92 20SR
8 1 K1012337 Corpo Housing Cloche Verteilerkörper TN 419 12S
9 1 K1012339 Corpo Housing Cloche Verteilerkörper TN 419 16S

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 ITALY
A Vista da A

Descrizione / Description / Description / Beschreibung:

EQUIPEMENT DE LUBRIFICATION - PC 506-307 D6-E6

IMPIANTO DI LUBRIFICAZIONE - PC 506-307 D6-E6

LUBRICATION EQUIPMENT - PC 506-307 D6-E6
12
4

SCHMIERANLAGE - PC 506-307 D6-E6

17
1/4"
2 10
8 10
9 1/8"

18 21
POS.A

14 13
1/8"

15 7
POS.A7 1/8" POS.A5
POS.A8 POS.A3 POS.A1

1/8"

6
POS.A6 1/8"
1/8"

POS.A4
10
19
1/8"
POS.A
POS.A2

1/8" 1/8"
POS.A7 POS.A8

10
7 8
POS.A6

11
POS.A5
5 6
POS.A3 POS.A4
3 4
POS.A1 POS.A2
1 SSV 10K 2

5 6
20 16 DX SX
19
POS.A1
POS.A3
POS.A5

PAGE:
1
SCHEMA IMPIANTO LUBRIFICAZIONE 23
TUBO n 6 TUBO n 6

2
TUBO n 6 TUBO n 6 LG.500 LG.500
A4 A6 1
LG.540 LG.1100 1

Dessin coté/Revisinszeichnung:
TUBO n 6 TUBO n 6
A2 LG.500 LG.900
A8

300471
Tavola/Plates/Table/Platte:

Data/Date/Date/Datum:
TUBO n 6 TUBO n 6
2 4 6 8

Disegno/Drawing
LG.500 TUBO n 6 TUBO n 6 LG.500

L2013929-01
TUBO n 8
A LG.800 LG.800
LG.900 1

02-09-2013
1 3 5 7 1 23 24 10
22
TUBO n 6 TUBO n 6
A1 A7
LG.460 LG.360
2 3
TUBO n 6 TUBO n 6
A3 LG.800 LG.1100
A5
 DESCRIZIONE: IMPIANTO DI LUBRIFICAZIONE - PC 506-307 D6-E6 TAVOLA/PLATES/TABLE
DESCRIPTION: LUBRICATION EQUIPMENT - PC 506-307 D6-E6 PLATTE/ TABLA:

DESCRIPTION: EQUIPEMENT DE LUBRIFICATION - PC 506-307 D6-E6

Ufficio Documentazione Tecnica BESCHREIBUNG: SCHMIERANLAGE - PC 506-307 D6-E6
INSTALACIÓN DE LUBRIFICACION - PC 506-307 D6-E6
300471
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 12 K000909751 Tubo acciaio Steel pipe Tuyau en acier Stahlrohr rif.504-36041-2 Lincoln
2 7 K000909480 Protezione Protection carter Carter de protection Schutzgehäuse
3 6 K000901580 Ingrassatore Greaser Graisseur Schmiernippel Ø 1/8"
4 20 K000905645 Fascetta Strap Petite bande Schelle [Link] 320.32-2,6x200
5 2 K1019534 Valvola sicurezza Safety Valve Clapet securite Ventil stop D.6-RIF.226-12336-4-LINCOLN
6 11 K000901057 Vite Screw Vis Schraube TE M5x0.8x10 UNI 5739-8.8
7 1 K000909750 Tubo acciaio Steel pipe Tuyau en acier Stahlrohr rif.504-36033-3 Lincoln
8 2 K000912654 Stelo Rod Bielle Strebe rif.432-24162-1 Lincoln
9 2 K000909739 Boccola Bushing Douille pour rouleau Buchse füer Walze rif.432-23031-1 Lincoln
10 14 K000911365 Raccordo Connection Raccord Anschlußstück GR 1/8" GAS
11 1 S000227105 Supporto Support Support Halter
12 1 K000908874 Pompa grasso Grease pump Pompe pour graisse Fettpumpe 203-CS-24 (644-37422-1)
13 2 K000901586 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 8x1.25 UNI 7473 6S Z
14 2 K000901873 Rondella Washer Rondelle Scheibe Ø 8 UNI 6593 R40 Z
15 2 K000901781 Vite Screw Vis Schraube TCEI M8x1.25x35 UNI 5931-8.8Z
16 2 K000908164 Vite Screw Vis Schraube TCEI M5 x 0.80x50 UNI 5931 -12.9
17 1 K1019594 Valvola Valve Clapet Ventil
18 1 K0911727 Supporto Support Support Halter D.6-Rif. 226-12336-1-LINCOLN
19 13 K000906589 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 5 DIN 7980 R150 Z
20 1 K1020192 Distributore Distributor Distributeur Verteiler
21 2 K0911724 supporto Support Support Halter
22 2 S000249877 Blocco Unit Bloc Block
23 4 K000911366 Raccordo Connection Raccord Anschlußstück 1/8-RIF.226-13756-8-LIN.
24 2 K000912651 Raccordo Connection Raccord Anschlußstück M 6X1 D.6 RIF.226-137

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

KIT POMPA ACQUA - PC 02-09-2013

WATER PUMP KIT - PC 1 2 Tavola/Plates/Table/Platte:
KIT POMPE A EAU - PC
ITALY
KIT WASSERPUMPE - PC
300473
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2010551-03

6
5
3

8
3
8

7
3

4 12
3

2
10
9
11
 DESCRIZIONE: KIT POMPA ACQUA - PC TAVOLA/PLATES/TABLE
DESCRIPTION: WATER PUMP KIT - PC PLATTE/ TABLA:

DESCRIPTION: KIT POMPE A EAU - PC

Ufficio Documentazione Tecnica BESCHREIBUNG: KIT WASSERPUMPE - PC
KIT BOMBA AGUA - PC
300473
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 2 K000902228 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M10x1.50 UNI 7473 6S Z
2 1 K1010237 Motore oleodinamico Hydraulic motor Moteur hydraulique Hydraulikmotor PLM 20-31.5
3 4 K1012190 Corpo Housing Cloche Verteilerkörper TN 92 16SR
4 3 K1012339 Corpo Housing Cloche Verteilerkörper TN 419 16S
5 1 K1012352 Corpo Housing Cloche Verteilerkörper TN 421 16S
6 1 K1012367 Corpo Housing Cloche Verteilerkörper TN 432 16/6S
7 1 K1012636 Raccordo Connection Raccord Anschlußstück TN 426 16 SR
8 1 K1039721 Pompa acqua Water pump Pompe a eau Wasserpumpe GC 50/12 S-2090921700-UDOR
9 2 K2011323 Vite Screw Vis Schraube TCEI M 10X1.5X50 UNI 5931 8.8 GE
10 2 K2011416 Rosetta piana Washer Rondelle Scheibe Ø 10 UNI 6592 R40 GE
11 1 K1012192 Corpo Housing Cloche Verteilerkörper TN 92 20SR
12 1 K1012810 Corpo Housing Cloche Verteilerkörper TN 92 28LR 3/4"

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

KIT CONDOTTE ACQUA 03-09-2013

WATER HYDRAULIC HOSE KIT 1 2 Tavola/Plates/Table/Platte:
KIT MENER HEAU
ITALY
KIT DIENSTE WASSER
300474
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2013992-01

3
0-250

3/4" 3/4"

1/2" 2
4

PUMPING UNIT
H2O TANK
5

TELAIO

H2O PUMP LOAD

 DESCRIZIONE: KIT CONDOTTE ACQUA TAVOLA/PLATES/TABLE
DESCRIPTION: WATER HYDRAULIC HOSE KIT PLATTE/ TABLA:

DESCRIPTION: KIT MENER HEAU

Ufficio Documentazione Tecnica BESCHREIBUNG: KIT DIENSTE WASSER
KIT LLEVAR AGUA
300474
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 K1029438 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN853-2SN Ø 1/2`` LG.3200
2 1 K1014653 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN 853-1SN -1/2" Lg.700
3 1 K1017897 Tubo Pipe Tuyau Rohr H20 CP-06-K14E 3/8 LG. 10000 FLEXTUB
4 1 K1014735 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung SAE 100-R4 D.1" LG.1350
5 1 K1013539 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN 853-2SN Ø 1/2" LG.1200

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

IMPIANTO ACQUA - PC 28-05-2014

WATER SYSTEM - PC 1 3 Tavola/Plates/Table/Platte:
EQUIPMENT EAU - PC
ITALY
WASSER ANLAGE - PC
301370
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2008799-06

15 17 18 16 11

6 4 19 20 17 18
0-250

5 2 3 7

8 9 10 11

3/4" 3/4"

1/2"
24 26

PUMPING UNIT
21
WATER TANK

36 23
25

22
12
24 34 29 34 24 30 26
13
27

35 33

37 31
35
TELAIO

32 28

28
H2O PUMP LOAD
 DESCRIZIONE: IMPIANTO ACQUA - PC TAVOLA/PLATES/TABLE
DESCRIPTION: WATER SYSTEM - PC PLATTE/ TABLA:

DESCRIPTION: EQUIPMENT EAU - PC

Ufficio Documentazione Tecnica BESCHREIBUNG: WASSER ANLAGE - PC
INSTALACIÓN AGUA - PC
301370
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

2 3 K2011390 Vite Screw Vis Schraube TCCI M 4x0.7x16 UNI 6107 4.8 GE
3 3 K000901596 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 4x0.7 UNI 7473 6S Z
4 1 K000908618 Manometro Oil-gage Manometre huile Ölmanometer Ø 63-0/250
5 1 K000913172 Esclusore manometro Excluding device Regulator d'exclusion Ausschaltungsregler EM290-FG.1/4-P-OR/M.1/4-DIN1628
6 1 K000912240 Miniflessibile Mini-flexible hose Tuyau flexible-mini Miniflexible Ø 6 Lg.4500
7 1 K1012190 Corpo Housing Cloche Verteilerkörper TN 92 16SR
8 1 K1012286 Corpo Housing Cloche Verteilerkörper TN 102 16S
9 1 K1012636 Raccordo Connection Raccord Anschlußstück TN 426 16 SR
10 1 K000908066 Rubinetto Tap Robinet Mahn -L- PN350 DN13 G1/2"----
11 2 K1022170 Raccordo Connection Raccord Anschlußstück M 1/2 K14 FLEXTUBO
12 1 K1012370 Corpo Housing Cloche Verteilerkörper TN 432 20/16S
13 1 K2011397 Corpo Housing Cloche Verteilerkörper TN432 35L 20 S - R
15 1 K000200104 Lancia Nozzla Lance Düse
16 1 K000906615 Innesto rapido Quick joint Embraige rapide Schnellverbindung
17 2 K000901500 Nipplo Nipple Nipple Nippel Ø 1/2"x1/2"
18 2 K000906616 Innesto rapido Quick joint Embraige rapide Schnellverbindung GR 1/2"
19 2 K000907868 Sfera di lavaggio 5" Washing ball 5" Balle de lavage 5" reinigungs-Kugel 5" Ø 175 [Link] 150R
20 1 S000219785 Coperchio Cover Couvercle Deckel Ø 5"1/2
21 1 K000906550 Valvola a sfera Ball valve Clapet a bille Kugelventil Ø 1"
22 1 K1015507 Corpo Housing Cloche Verteilerkörper GES 28 LR WD (TN92GG-28)
23 1 K1014378 Raccordo Connection Raccord Anschlußstück TN 426 28LR
24 3 K000906680 Portagomma Hose fitting Porte-tuyau Gummihalter Ø 1" Lg.30
25 1 K000900891 Nipplo Nipple Nipple Nippel D.1" M X 3/4" F ZINC-FIG.241-GF
26 2 K000900766 Raccordo Connection Raccord Anschlußstück Ø 1" FIG.92 GF ZINC.
27 1 K1012277 Corpo Housing Cloche Verteilerkörper TN 100 35L
28 2 K000207923 Giunto rapido Quick joint Embraige rapide Schnellverbindung Ø 2"

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 DESCRIZIONE: IMPIANTO ACQUA - PC TAVOLA/PLATES/TABLE
DESCRIPTION: WATER SYSTEM - PC PLATTE/ TABLA:

DESCRIPTION: EQUIPMENT EAU - PC

Ufficio Documentazione Tecnica BESCHREIBUNG: WASSER ANLAGE - PC
INSTALACIÓN AGUA - PC
301370
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

29 1 K000907161 Tubo gomma Rubber pipe Tuyau en caoutchou Gummischlauch Ø 30/40
30 1 K000911065 Raccordo Connection Raccord Anschlußstück Ø 1" fig.130 GF
31 1 K1007484 Filtro Filter Filtre Filter Ø1"1/4
32 1 K000904011 Nipplo Nipple Nipple Nippel D.2" X 1.1/4" FIG.245GF Z
33 1 K1012363 Corpo Housing Cloche Verteilerkörper TN 432 35/28L
34 2 K000906795 Fascetta Strap Petite bande Schelle Ø 36-39
35 2 K1012639 Raccordo Connection Raccord Anschlußstück TN 426 35LR
36 1 K1012396 Corpo Housing Cloche Verteilerkörper TN 92 16 SR 3/4"
37 1 K1012197 Corpo Housing Cloche Verteilerkörper TN92 35LR

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 PAGINA LASCIATA BIANCA INTENZIONALMENTE
PAGE INTENTIONALLY LEFT EMPTY
PAGE LAISSÉE BLANCHE EXPRÈS
WEISSE GELASSENE SEITE BEABSICHTIGT
PÁGINA DEJADA INTENCIONALMENTE EN BLANCO
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
28-05-2014
1
VASCA DI DISTRIBUZIONE E SUPPORTI
DISTRIBUTION CHAMBER AND SUPPORTS 5 Tavola/Plates/Table/Platte:
CHAMBRE DE DISTRIBUTION ET SUPPORTS
ITALY VERTEILERVANNE UND LAGERUNGS
301379
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2003629-01
1

2
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
28-05-2014
2
VASCA DI DISTRIBUZIONE E SUPPORTI
DISTRIBUTION CHAMBER AND SUPPORTS 5 Tavola/Plates/Table/Platte:
CHAMBRE DE DISTRIBUTION ET SUPPORTS
ITALY VERTEILERVANNE UND LAGERUNGS
301379
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2003629-01
20
33
27
34

25
18
29
17
10
32

3
23
41
4

16
36

12
16
40
35
1
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
28-05-2014
3
VASCA DI DISTRIBUZIONE E SUPPORTI
DISTRIBUTION CHAMBER AND SUPPORTS 5 Tavola/Plates/Table/Platte:
CHAMBRE DE DISTRIBUTION ET SUPPORTS
ITALY VERTEILERVANNE UND LAGERUNGS
301379
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2003629-01
11
14

2
31

1
15

22
30
9
8
21
24

39
7
13
19

6
42

43
18
28
5
38
2
 DESCRIZIONE: VASCA DI DISTRIBUZIONE E SUPPORTI TAVOLA/PLATES/TABLE
DESCRIPTION: DISTRIBUTION CHAMBER AND SUPPORTS PLATTE/ TABLA:

DESCRIPTION: CHAMBRE DE DISTRIBUTION ET SUPPORTS

Ufficio Documentazione Tecnica BESCHREIBUNG: VERTEILERVANNE UND LAGERUNGS
CUBETA DE DISTRIBUCIÓN Y SOPORTES
301379
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 K000222830 Anello Ring Bague Ring
2 1 K000222832 Guarnizione Gasket Garniture Dichtung
3 1 K000223023 Guarnizione Gasket Garniture Dichtung
4 1 K000223700 Anello di spallamento Seal supporting Bague de epauler Ansatzring
5 1 K000226500 Guarnizione Gasket Garniture Dichtung
6 3 K000226501 Guarnizione Gasket Garniture Dichtung
7 1 K000590062 Spina elastica Pin Goupille Steker
8 1 K000900069 Guarnizione Gasket Garniture Dichtung OR 8587
9 1 K000901057 Vite Screw Vis Schraube TE M5x0.5x10 UNI 5739-8.8
10 5 K000901173 Vite Screw Vis Schraube TE M 8x1.25x25 UNI 5739 8.8 Z
11 8 K000901175 Vite Screw Vis Schraube TE M8x1.25x40 UNI 5739 - 8.8 Z
12 8 K000901790 Vite Screw Vis Schraube TCEI M12x25 UNI 5931
13 6 K000901797 Vite Screw Vis Schraube TCEI M16x2x60 UNI 5931 - 8.8
14 8 K000901872 Rosetta Washer Rondelle Scheibe 8 UNI 6592 6S Z
15 1 K000902872 Guarnizione Gasket Garniture Dichtung OR 221
16 3 K000902963 Chiavetta Key Clavette Keil B 6x6x20 UNI 6604
17 5 K000906519 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 8 DIN 7980
18 14 K000906521 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 12 DIN 7980 R150 Z
19 6 K000906522 Rosetta Washer Rondelle Scheibe Ø 16 DIN 7980
20 1 K000907955 Guarnizione Gasket Garniture Dichtung OR 4275
21 1 K000908031 Guarnizione Gasket Garniture Dichtung OR 8750
22 2 K000908032 Guarnizione Gasket Garniture Dichtung OR 3050
23 1 K000908033 Guarnizione Gasket Garniture Dichtung
24 1 K000908035 Cuscinetto Bearing Roulement Lager
25 6 K000908109 Vite Screw Vis Schraube TE M12x45 UNI 5739
27 6 K000909931 Vite Screw Vis Schraube TCEI M 10X1,50X 25 UNI 5931-8.8 Z

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 DESCRIZIONE: VASCA DI DISTRIBUZIONE E SUPPORTI TAVOLA/PLATES/TABLE
DESCRIPTION: DISTRIBUTION CHAMBER AND SUPPORTS PLATTE/ TABLA:

DESCRIPTION: CHAMBRE DE DISTRIBUTION ET SUPPORTS

Ufficio Documentazione Tecnica BESCHREIBUNG: VERTEILERVANNE UND LAGERUNGS
CUBETA DE DISTRIBUCIÓN Y SOPORTES
301379
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

28 8 K000912127 Vite Screw Vis Schraube TE M12x1.75x55 UNI 5739 -10.9
29 1 S000222770 Supporto posteriore Rear support Support arriere Hinterer Halter
30 1 S000222822 Supporto cuscinetto Bearing support Support roulement Lager halter
31 1 S000222831 Coperchio Cover Couvercle Deckel
32 1 S000222853 Coperchio Cover Couvercle Deckel
33 1 S000222859 Bronzina Bronze bushing Coussinet bronze Lagerbuchse
34 1 S000222863 Anello di spallamento Seal supporting Bague de epauler Ansatzring
35 1 S000222892 Vasca di distribuz. Distrib. Chamber Chambre de distrib. Verteilervanne
36 1 S1023866 Corpo valvola Valve body Corps clapet Ventilkörper
38 1 S000226499 Anello Ring Bague Ring
39 1 S000226502 Anello d'usura Wear ring Bague d'usure Verschleißring
40 1 S000226503 Collettore Manifold Collecteur Kollektor
41 1 S000232079 Bussola di usura Wear bush Compas d'usure Verschleißbuchse
42 1 S000243050 Supporto anteriore Front support Support anterieur Vorderlager
43 1 L2018978 Raccordo uscita Connection Raccord Anschlußstück

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 PAGINA LASCIATA BIANCA INTENZIONALMENTE
PAGE INTENTIONALLY LEFT EMPTY
PAGE LAISSÉE BLANCHE EXPRÈS
WEISSE GELASSENE SEITE BEABSICHTIGT
PÁGINA DEJADA INTENCIONALMENTE EN BLANCO
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
GRUPPO CANNE DI MANDATA 24-06-2014
DELIVERY BARREL UNIT 1 3 Tavola/Plates/Table/Platte:
GROUPE CANNES DE REFOULEMENT
ITALY SPEISUNGSROHRE-EINHEIT
301488
Disegno/Drawing
18 Dessin coté/Revisinszeichnung:
1 L1024236-02

9
19 8
3 6
27
5

25
26
14

25
23
13
7
20
22
15

29

11
20

28
2
12
24
21

17

4
16

10
 DESCRIZIONE: GRUPPO CANNE DI MANDATA TAVOLA/PLATES/TABLE
DESCRIPTION: DELIVERY BARREL UNIT PLATTE/ TABLA:

DESCRIPTION: GROUPE CANNES DE REFOULEMENT

Ufficio Documentazione Tecnica BESCHREIBUNG: SPEISUNGSROHRE-EINHEIT
GRUPO TUBO DE RECIRCULACIÓN
301488
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 K1045294 Coperchio Cover Couvercle Deckel
2 1 K000909844 Riduzione Reduction Reduction Reduzierrohr 1/2"-F. PG9
3 4 K000909929 Vite Screw Vis Schraube TSPEI M6x1x25 UNI 5933 - 10.9 Z.
4 1 K000906680 Portagomma Hose fitting Porte-tuyau Gummihalter Ø 1" Lg.30
5 4 K000901942 Vite Screw Vis Schraube TSPEI M6x1x20 UNI 5933 -10.9
6 1 K000914374 Vite Screw Vis Schraube TCEI M6x1x12 UNI 5931 8.8 Z
7 2 K000901586 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 8x1.25 UNI 7473 6S Z
8 4 S1021327 Guarnizione Gasket Garniture Dichtung 806L-309Z0060-A+F
9 4 K000901585 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 6x1 UNI 7473 6S Z
10 2 S000224013 Canna calcestruzzo Concrete barrel Canne de beton Betonlaufbuchse Ø 176 LG.1130
11 1 S1009562 Distanziale Spacer Entretoise Zwischenstück Ø 33.7/26.5 Sp.250
12 1 S1008816 Supporto Support Support Halter
13 1 S1009563 Sostegno Support Support Lagerung
14 1 S1024235 Supporto Support Support Halter
15 1 S1009561 Tirante Tie-rod Torant Strebe M22 Lg.367
16 4 S1024170 Tirante Tie-rod Torant Strebe M22 Lg.1235
17 1 S1023946 Vaschetta acqua Water box Boite a eau Wasserkasten
18 2 K000906518 Maniglia Handle Poignee Handgriff VCK 362/50-1-D ELESA
19 1 S1045293 Carter Cover Carter Gehäuse
20 5 K000908044 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 22x2.5 UNI 7473
21 4 K000903369 Vite Screw Vis Schraube TE M 12x40 UNI 5739
22 1 S1045295 Distanziale Spacer Entretoise Zwischenstück Ø 38/25,4 sp.250
23 4 K000902404 Rosetta Washer Rondelle Scheibe Ø 8 UNI 1751 R150 Z
24 4 K000902451 Rosetta Washer Rondelle Scheibe Ø 12 UNI 1751 R150 Z
25 6 K000901173 Vite Screw Vis Schraube TE M 8x1.25x25 UNI 5739 8.8 Z
26 2 K000910814 Fine corsa Limit switch Fin de course Endschalter ART.BES516326E5CS4 BALLUFF

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 DESCRIZIONE: GRUPPO CANNE DI MANDATA TAVOLA/PLATES/TABLE
DESCRIPTION: DELIVERY BARREL UNIT PLATTE/ TABLA:

DESCRIPTION: GROUPE CANNES DE REFOULEMENT

Ufficio Documentazione Tecnica BESCHREIBUNG: SPEISUNGSROHRE-EINHEIT
GRUPO TUBO DE RECIRCULACIÓN
301488
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

27 2 K000912363 Cerniera Hinge Charniére Scharnier INOX-CMM-SST-SO-SH-6-ELESA
28 1 K000909840 Pressacavo Sleeve Manchon Anschlußstutzen SKINTOP ST9 PG9
29 1 K000906964 Tappo Plug Bouchon Stopfen TN 185 Ø 1/2" - R

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

GRUPPO TRAMOGGIA (PC S6) 24-06-2014

HOPPER UNIT - PC S6 1 2 Tavola/Plates/Table/Platte:
GROUPE TREMIE - PC S6
ITALY TRICHTEREINHEIT - PC S6
301493
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L1002898-08

10
8
17

18

4 19
15
16
5
11

8
9

3
9 13
8 9

19
11
6 5
14
7 20
21 1
12
 DESCRIZIONE: GRUPPO TRAMOGGIA (PC S6) TAVOLA/PLATES/TABLE
DESCRIPTION: HOPPER UNIT - PC S6 PLATTE/ TABLA:

DESCRIPTION: GROUPE TREMIE - PC S6

Ufficio Documentazione Tecnica BESCHREIBUNG: TRICHTEREINHEIT - PC S6
GRUPO TOLVA (PC S6)
301493
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 20 K000903973 Vite Screw Vis Schraube TE M10x1.5x45 UNI 5739
2 1 S000232061 Tramoggia Charging hopper Tremie de chargem. Aufgabetrichter
3 1 K000250237 Distributore Distributor Distributeur Verteiler W943/4/F MOVECO
4 1 K000900764 Raccordo Connection Raccord Anschlußstück 90° Ø 3/8 FIG.92 M-F GF ZINC
5 4 K000900955 Vite Screw Vis Schraube TE M6x1x16 UNI 5739 8.8Z
6 1 K000901123 Vite Screw Vis Schraube TE M6x1x25 UNI 5739 8.8 Z.
7 2 K000901173 Vite Screw Vis Schraube TE M 8x1.25x25 UNI 5739 8.8 Z
8 4 K000901586 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 8x1.25 UNI 7473 6S Z
9 6 K000902404 Rosetta Washer Rondelle Scheibe Ø 8 UNI 1751 R150 Z
10 2 K000902621 Rondella Washer Rondelle Scheibe Ø 21x43 SP.3
11 4 K000906590 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 6.1 DIN 7980 R150 Z
12 20 K000902228 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 10x1.50 UNI 7473 6S Z
13 2 K000912356 Vite Screw Vis Schraube TE M8x1.25x65 UNI 5739 8.8 Z
14 1 K1000576 Rosetta Washer Rondelle Scheibe Ø 6 UNI 1746 R40
15 2 S000229705 Boccola Bushing Douille pour rouleau Buchse füer Walze Ø 28/20 LG.35
16 2 S000229706 Boccola in gomma Rubber bushing Douille en cautciou Gummibuchse
17 1 K000901148 Vite Screw Vis Schraube TE M8x1.5x30 UNI 5737 -8.8 Z
18 1 S1024797 Grigliato Grating Caillebotis Gitterr
19 2 S000244903 Coperchietto Cover Pare-poussiere Deckelchen
20 1 S1000574 Leva Stop device forlever Dispositif de stop Hebelkopplung
21 1 S1000577 Carter Cover Carter Gehäuse

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

COMPLETAMENTO TRAMOGGIA 25-06-2014

HOPPER UNIT COMPLETING PARTS 1 2 Tavola/Plates/Table/Platte:
COMPLÈTEMENT GROUPE TREMIE
ITALY ERGÄNZUNGTEILE FÜR TRICHTEREINHEIT
301494
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2019123-08

2
3
5

6
9

4
10
8
 DESCRIZIONE: COMPLETAMENTO TRAMOGGIA TAVOLA/PLATES/TABLE
DESCRIPTION: HOPPER UNIT COMPLETING PARTS PLATTE/ TABLA:

DESCRIPTION: COMPLÈTEMENT GROUPE TREMIE

Ufficio Documentazione Tecnica BESCHREIBUNG: ERGÄNZUNGTEILE FÜR TRICHTEREINHEIT
ACABADO CUBETA GRUPO TOLVA
301494
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 K000047127 Manopola Handle Poignee Handgriff RIF.CCF001 ARAG
2 4 K000901586 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 8x1.25 UNI 7473 6S Z
3 4 K000909521 Puffer (per vibrat.) Puffer (for vibrator) Puffer ([Link]) Puffer (f.Rüttler) TP.B 30 H=30 M8
4 1 S000232065 Piatto Plate Plat Platte
5 1 S000233758 Perno Pin Pivot Bolzen
6 2 S1001006 Piatto Plate Plat Platte
7 1 S1022513 Bavetta Rubber collar Bord en caoutchouc Gummikragen
8 10 K2011412 Rondella Washer Rondelle Scheibe Ø 8 UNI 6592 R40 GE
9 10 K2011448 Vite Screw Vis Schraube TE M 8x1.25x30 UNI 5737 8.8 GE
10 10 K2014109 Dado cieco Protecting cap Ecrou Mutter M 8x1.25 UNI 5721 6S GE

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

CARRELLO E CARTERATURE - PC S6 08-07-2014

TRAILER AND COVERS - PC S6 1 6 Tavola/Plates/Table/Platte:

301528
CHARIOT ET CAPOTS - PC S6
ITALY
FAHRGESTELL UND GEHÄUSEN - PC S6

Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2019444-01

2
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

CARRELLO E CARTERATURE - PC S6 08-07-2014

TRAILER AND COVERS - PC S6 2 6 Tavola/Plates/Table/Platte:

301528
CHARIOT ET CAPOTS - PC S6
ITALY
FAHRGESTELL UND GEHÄUSEN - PC S6

1 Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2019444-01

12
10

60
36
15
35 10
14
11
57 26
30
11
17
31 56

55
2
35
9
32
17
15 22
10 21

15
10
18
7
28

10
12
10 29
54 12
59
27 25
12 24
10 58
15
10
53

10
12
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

CARRELLO E CARTERATURE - PC S6 08-07-2014

TRAILER AND COVERS - PC S6 3 6 Tavola/Plates/Table/Platte:

301528
CHARIOT ET CAPOTS - PC S6
ITALY
FAHRGESTELL UND GEHÄUSEN - PC S6

2 Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2019444-01

61

50
51
46
38
10
12
49 15
10
40 20

41
23
19

12
10
48 47
39
42
43 44
14 13
33
2 11
37 17
8
3
45 52 1
34

17

6
16

4
 DESCRIZIONE: CARRELLO E CARTERATURE - PC S6 TAVOLA/PLATES/TABLE
DESCRIPTION: TRAILER AND COVERS - PC S6 PLATTE/ TABLA:

DESCRIPTION: CHARIOT ET CAPOTS - PC S6

Ufficio Documentazione Tecnica BESCHREIBUNG: FAHRGESTELL UND GEHÄUSEN - PC S6
PLATAFORMA Y CARCAZAS - PC S6
301528
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 2 K000235642 Cavo Cable Cable Kabel
2 18 K000907165 Gommino Rubber block Block en caoutchouc Gummistützen
3 4 K000910565 Anello Ring Bague Ring Ø 25 ZINC.
4 2 K2021561 Ruota Wheel Roue Rad 10.0/75-15.3 PR12 6FORI COD.R04180
5 1 K1010904 Assale Axle Assieu Achse LG.1300 COD.13440 (PC506/309)
6 2 S000218852 Ancoraggio assale Axle fixing Fixage assieu Achse abspannung
7 1 K000912002 Cassetta Box Boite Kasten
8 2 K000058738 Coppiglia Spring pin Goupille a ressort Federsteker A4 UNI 8833
9 1 S2010034 Supporto Support Support Halter
10 335 K2011370 Rondella Washer Rondelle Scheibe Ø 10 UNI 6593 R40 GE
11 14 K2011385 Rondella Washer Rondelle Scheibe Ø 6 UNI 6593 R40 GE
12 178 K2011399 Vite Screw Vis Schraube TE M 10x1.5x40 UNI 5739 8.8 GE
13 8 K2011407 Vite Screw Vis Schraube TE M 12x1.75x110 UNI 5737 8.8 GE
14 8 K2011445 Vite Screw Vis Schraube TE M 6x1x25 UNI 5739 8.8 GE
15 177 K000902228 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 10x1.50 UNI 7473 6S Z
16 8 K000902918 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 12X1.75 UNI 7473 6S Z
17 54 K000901585 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 6x1 UNI 7473 6S Z
18 1 K000909384 Guarnizione Gasket Garniture Dichtung GUISNAP 661610006 GIERRE
19 2 K2011380 Rosetta piana Washer Rondelle Scheibe Ø 6 UNI 6592 R40 GE
20 22 K2011416 Rosetta piana Washer Rondelle Scheibe Ø 10 UNI 6592 R40 GE
21 44 K2015546 Vite Screw Vis Schraube TE M 6X1X25 UNI 5739 8.8 GE
22 11 K000912363 Cerniera Hinge Charniére Scharnier INOX-CMM-SST-SO-SH-6-ELESA
23 2 K2013943 Vite Screw Vis Schraube TE M 6x1x40 UNI 5739 8.8 GE
24 1 S2010218 Portella Shutter Portillon Verschlußklappe
25 1 S2006098 Cassetta Box Boite Kasten
26 2 S2010043 Coperchio Cover Couvercle Deckel Ø 120

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 DESCRIZIONE: CARRELLO E CARTERATURE - PC S6 TAVOLA/PLATES/TABLE
DESCRIPTION: TRAILER AND COVERS - PC S6 PLATTE/ TABLA:

DESCRIPTION: CHARIOT ET CAPOTS - PC S6

Ufficio Documentazione Tecnica BESCHREIBUNG: FAHRGESTELL UND GEHÄUSEN - PC S6
PLATAFORMA Y CARCAZAS - PC S6
301528
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

27 1 S2005978 Supporto Support Support Halter
28 1 S2010217 Portella Shutter Portillon Verschlußklappe
29 1 S2010218 Portella Shutter Portillon Verschlußklappe
30 1 S2010220 Portella Shutter Portillon Verschlußklappe
31 1 S2010221 Portella Shutter Portillon Verschlußklappe
32 4 K2010222 Maniglia Handle Poignee Handgriff 215 1-3402-MESAN
33 1 S2010042 Carter Cover Carter Gehäuse
34 1 S2010041 Carter Cover Carter Gehäuse
35 2 S2020444 Portella Shutter Portillon Verschlußklappe
36 1 S2020441 Carter Cover Carter Gehäuse ANTERIORE PC UNIFICATA
37 2 S000218355 Perno Pin Pivot Bolzen
38 2 S2005865 Supporto Support Support Halter
39 1 S2005866 Supporto Support Support Halter
40 1 S2005868 Supporto Support Support Halter
41 1 S2005869 Longherone Longitudinal member Longeron Rundholz
42 1 S2005888 Supporto Support Support Halter
43 1 S2005889 Supporto Support Support Halter
44 1 S2005919 Traversa Traverse Traverse Querträgern
45 2 S2005920 Stabilizzatore Outrigger Stabilisateur Stützbein
46 1 S2005934 Supporto Support Support Halter
47 4 S2010198 Supporto Support Support Halter
48 1 S2010199 Supporto Support Support Halter
49 1 S2005891 Supporto Support Support Halter
50 1 S2005936 Timone Drawbar Timon Deichsel
51 1 S2005885 Longherone Longitudinal member Longeron Rundholz
52 1 S2010200 Supporto Support Support Halter

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 DESCRIZIONE: CARRELLO E CARTERATURE - PC S6 TAVOLA/PLATES/TABLE
DESCRIPTION: TRAILER AND COVERS - PC S6 PLATTE/ TABLA:

DESCRIPTION: CHARIOT ET CAPOTS - PC S6

Ufficio Documentazione Tecnica BESCHREIBUNG: FAHRGESTELL UND GEHÄUSEN - PC S6
PLATAFORMA Y CARCAZAS - PC S6
301528
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

53 1 S2005939 Montante Support Support Lagerung
54 1 S2005941 Montante Support Support Lagerung
55 1 S2005943 Traversa Traverse Traverse Querträgern
56 1 S2005944 Montante Support Support Lagerung
57 1 S2005946 Montante Support Support Lagerung
58 1 S2005948 Longherone Longitudinal member Longeron Rundholz
59 1 S2005949 Longherone Longitudinal member Longeron Rundholz
60 1 S2005962 Carteratura Covers Capots Gehäuse
61 1 K1021924 Supporto Support Support Halter RIMA art.10502

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
05-08-2014
1
ASSIEME COMPLETAMENTO TELAIO - PC506/309D-307D
FRAME UNIT COMPLETING PARTS - PC506/309D-307D 2 Tavola/Plates/Table/Platte:
301601
COMPLÈTEMENT GROUPE CHASSIS - PC506/309D-307D
ITALY
ERGÄNZUNGTEILE FÜR RAHMENEINHEIT - PC506/309D-307D
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2019443-01
19

5
13 3

1
6

4
1
6
18

17

14
12

4
7

1
5

6
8
7
15

10
9

11
8
7

16
4
5
3
 DESCRIZIONE: ASSIEME COMPLETAMENTO TELAIO - PC506/309D-307D TAVOLA/PLATES/TABLE
DESCRIPTION: FRAME UNIT COMPLETING PARTS - PC506/309D-307D PLATTE/ TABLA:

DESCRIPTION: COMPLÈTEMENT GROUPE CHASSIS - PC506/309D-307D

Ufficio Documentazione Tecnica BESCHREIBUNG: ERGÄNZUNGTEILE FÜR RAHMENEINHEIT - PC506/309D-307D
ACABADO GRUPO BASTIDOR - PC506/309D-307D
301601
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 9 K000902228 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 10x1.50 UNI 7473 6S Z
2 1 K000909384 Guarnizione Gasket Garniture Dichtung
3 22 K2011315 Rosetta elastica Lock washer Rondelle a ressort Federscheibe D.6 DIN 7980 R150 GE
4 19 K2011370 Rondella Washer Rondelle Scheibe D.10 UNI 6593 R40 GE
5 20 K2011380 Rosetta piana Washer Rondelle Scheibe D.6 UNI 6592 R40 GE
6 9 K2011399 Vite Screw Vis Schraube TE M 10x1.5x40 UNI 5739 8.8 GE
7 24 K2011445 Vite Screw Vis Schraube TE M 6x1x25 UNI 5739 8.8 GE
8 6 K000901585 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 6x1 UNI 7473 6S Z
9 2 K000912363 Cerniera Hinge Charniére Scharnier
10 1 K000907165 Gommino Rubber block Block en caoutchouc Gummistützen
11 2 K2013943 Vite Screw Vis Schraube TE M 6x1x40 UNI 5739 8.8 GE
12 12 K2011385 Rondella Washer Rondelle Scheibe D.6 UNI 6593 R40 GE
13 2 K2011444 Vite Screw Vis Schraube TE M 10X1.5X40 UNI 5739 8.8 GE
14 1 S2005868 Supporto Support Support Halter
15 1 S2006102 Carter Cover Carter Gehäuse
16 1 S2010042 Carter Cover Carter Gehäuse
17 1 S2019435 Supporto motore Engine support Support moteur Motorlager PC 506/309D - 307D
18 1 S2019507 Tetto Roof Toit Dach SX
19 1 S2019500 Tetto Roof Toit Dach DX

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

KIT VARIATORE DI PORTATA 25-09-2014

VARIATOR KIT FLOW RATE 1 2 Tavola/Plates/Table/Platte:
VARIATEUR DE DEBIT
ITALY
LAUFWERK SATZ DURCHFLUSS
301704
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2021839-00

6
3

5
1

12

2
11

7 8
11 10

9
 DESCRIZIONE: KIT VARIATORE DI PORTATA TAVOLA/PLATES/TABLE
DESCRIPTION: VARIATOR KIT FLOW RATE PLATTE/ TABLA:

DESCRIPTION: VARIATEUR DE DEBIT

Ufficio Documentazione Tecnica BESCHREIBUNG: LAUFWERK SATZ DURCHFLUSS
VARIADOR DE CAPACIDAD
301704
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 K000245369 Piastrina Plate Plaque Platte IC-773
2 1 K000248588 Piastra Plate Tole Platte BA-302 ATOS
3 4 K000906589 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 5 DIN 7980 R150 Z
4 1 K000909984 Filtro Filter Filtre Filter FHMOO6ISA61+A10H/V8
5 1 K000910494 Valvola Valve Clapet Ventil IC-828/12 DIN-ISO
6 4 K000913555 Vite Screw Vis Schraube TCEI M5x0.8x120 UNI 5931 -10.9 Z
7 1 K000906964 Tappo Plug Bouchon Stopfen TN 185 Ø 1/2" - R
8 1 K1012189 Corpo Housing Cloche Verteilerkörper TN 92 12SR 1/2
9 2 K1012190 Corpo Housing Cloche Verteilerkörper TN 92 16SR
10 1 K1012365 Corpo Housing Cloche Verteilerkörper TN 432 12/8S
11 4 K000901597 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 5x0.8 UNI 7473 6S Z
12 4 K000902904 Vite Screw Vis Schraube TCEI M 5x0.8x50 UNI 5931 8.8 Z

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 18 19 25 18 19 25
CIRCUITO IN BASSA PRESSIONE 40
LOW PRESSURE SET UP 25 19 18 24
PC 506 63 17
16 17 47

ITALY
37

23 23 23
31 30 59
67
33 31 44
62 19 65 64
46

16 22 21 29

Descrizione / Description / Description / Beschreibung:

38 19 51
41 30 1 2 3 30 38 30 44
48 42
D C

13 68
14

EQUIPEMENT HYDRAULIQUE GROUPE DE POMPAGE

23 13
30

IMPIANTO OLEODINAMICO GRUPPO POMPANTE

14 41

ÖLHYDRAULIKANLAGE FÜR PUMPENEINHEIT

72 13 39 2

PUMPING UNIT HYDRAULIC EQUIPMENT

20 26 8 20
43
39
CHIUSA

39 39 56 2 CLOSED

29
30 15 11 71 50
39 55
13 4
X
29
2 60 8
72 27 30 2 70 70
26 13
APERTA
39 39 OPENED 66 32
41 20 12 30
14 41
3 30 38 39 49 23
5 61
30
D C

48 44
6 2 9 8 10 8 4 30
1 19 51
62
7 19 29
22 21 16 65
38 32 30 46
67 59 44
5 33 31
6 36
23
9 8 10 8 4
64 37
23 57
47 17 16 45
63 17
28

PAGE:
1
36
25 19 18 40 DISTRIBUTORE K000250237
18 19 25 20
36

4
CIRCUITO IN ALTA PRESSIONE
HIGH PRESSURE SET UP 52 53

Dessin coté/Revisinszeichnung:
PC 307 - PC 309

3 0 1 7 11
Tavola/Plates/Table/Platte:

Data/Date/Date/Datum:
Disegno/Drawing
34 35 36

L1045249-07
AL DISTRIBUTORE SERVIZI
36 35 34
APERTA
OPENED
54

26-09-2014
AL SERBATOIO OLIO

CHIUSA
CLOSED
 DESCRIZIONE: IMPIANTO OLEODINAMICO GRUPPO POMPANTE TAVOLA/PLATES/TABLE
DESCRIPTION: PUMPING UNIT HYDRAULIC EQUIPMENT PLATTE/ TABLA:

DESCRIPTION: EQUIPEMENT HYDRAULIQUE GROUPE DE POMPAGE

Ufficio Documentazione Tecnica BESCHREIBUNG: ÖLHYDRAULIKANLAGE FÜR PUMPENEINHEIT
INSTALACIÓN OLEODINAMICO GRUPO DE BOMBEO
301711
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 2 K1012337 Corpo Housing Cloche Verteilerkörper TN 419 12S
2 6 K1010771 Raccordo Connection Raccord Anschlußstück EGESD 12 SR WD (TN 126-12)
3 2 K1011463 valvola Valve Clapet Ventil
4 3 K1015959 Corpo Housing Cloche Verteilerkörper EWSD 8 S (TN 419)-063888-W
5 1 K1025599 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN853-2SN D.1/4" LG.1350
6 2 K1019325 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN 853-2SN Ø 1/4" Lg.950
7 1 K1012272 Corpo Housing Cloche Verteilerkörper TN 100 8S
8 6 K1010761 Raccordo Connection Raccord Anschlußstück EGESD 8 SR WD (TN 126-8)
9 2 K1028227 Corpo Housing Cloche Verteilerkörper GSS (TN102) 8S 8 - 0637646 W
10 2 K000911967 Valvola Valve Clapet Ventil ADR 6/2
11 2 K1012339 Corpo Housing Cloche Verteilerkörper TN 419 16S
12 1 K1010775 Raccordo Connection Raccord Anschlußstück VS-R 1/4 WD (TN 185-1/4)
13 5 K1012351 Corpo Housing Cloche Verteilerkörper TN 421 12S
14 3 K1012365 Corpo Housing Cloche Verteilerkörper TN 432 12/8S
15 2 K1012413 Corpo Housing Cloche Verteilerkörper TN 92 16 SR 3/8"
16 10 K000902118 Vite Screw Vis Schraube TE M 10x1.5x35 UNI 5739 8.8 Z
17 12 K000906520 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 10 DIN 7980 R150 Z
18 20 K000908109 Vite Screw Vis Schraube TE M 12x1.75x45 UNI 5739 8.8 Z
19 36 K000906521 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 12 DIN 7980 R150 Z
20 4 K1010752 Raccordo Connection Raccord Anschlußstück GES 8SR WD (TN 92-8)
21 2 K000902228 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 10x1.50 UNI 7473 6S Z
22 2 K000908950 Rondella Washer Rondelle Scheibe Ø 10 UNI 6593 R40 Z
23 8 K000900052 Guarnizione Gasket Garniture Dichtung OR 4131
24 1 K000224187 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN 856-4SH Ø 1" Lg.800 FL90-FL90
25 12 K000906635 Semiflangia Half-flange Semiflasque Halbflansch AFS603 Ø 1"
26 2 K000200311 Valvola Valve Clapet Ventil Ø 1/4"-VBS 6x8.13

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 DESCRIZIONE: IMPIANTO OLEODINAMICO GRUPPO POMPANTE TAVOLA/PLATES/TABLE
DESCRIPTION: PUMPING UNIT HYDRAULIC EQUIPMENT PLATTE/ TABLA:

DESCRIPTION: EQUIPEMENT HYDRAULIQUE GROUPE DE POMPAGE

Ufficio Documentazione Tecnica BESCHREIBUNG: ÖLHYDRAULIKANLAGE FÜR PUMPENEINHEIT
INSTALACIÓN OLEODINAMICO GRUPO DE BOMBEO
301711
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

27 2 K1015531 Raccordo Connection Raccord Anschlußstück RED R 3/4" WD/R 1/4" (TN141-GG)'
28 1 K1014653 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN 853-1SN -1/2" Lg.700
29 4 K000242105 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN 853-2SN Ø 5/16" Lg.672
30 13 K1012188 Corpo Housing Cloche Verteilerkörper TN 92 12SR
31 2 K000907477 Valvola Valve Clapet Ventil
32 3 K000902194 Rondella Washer Rondelle Scheibe USIT D.3/8 0503 SATI
33 2 K000901550 Nipplo Nipple Nipple Nippel 3/8 GAS CIL. X 1/4 GAS CIL
34 3 K000902196 Rondella Washer Rondelle Scheibe USIT TP.A 63-18
35 3 K000514924 Raccordo Connection Raccord Anschlußstück M.F.-Ø1/2"G. Lg.40
36 6 K1012190 Corpo Housing Cloche Verteilerkörper TN 92 16SR
37 2 K1024729 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN856-4SH D.3/4 LG.650
38 2 K1013844 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN853-2SN D.3/8 LG.2200
39 10 K1010741 Raccordo Connection Raccord Anschlußstück RSWS 12 SR WD (TN 111-12)
40 2 K000215053 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN 856-4SH Ø 1" Lg.600 FL90-FL90 NAS 9
41 6 K1014918 Raccordo Connection Raccord Anschlußstück VS-R 3/8 WD (TN 85-3/8)
42 1 K1017615 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN 853-1SN Ø 1/4" Lg.550
43 1 K1015570 Corpo Housing Cloche Verteilerkörper GES 8 SR 3/8 WD (TN92GG-8)
44 4 K1012192 Corpo Housing Cloche Verteilerkörper TN 92 20SR
45 40 K000903517 Fascetta Strap Petite bande Schelle 9x35
46 2 K000900048 Guarnizione Gasket Garniture Dichtung OR 4100
47 4 K000906637 Semiflangia Half-flange Semiflasque Halbflansch AFS602 Ø 3/4"
48 2 K000907482 Rubinetto Tap Robinet Mahn Ø 3/8" DIN 2353
49 1 K000910573 Strozzatore Neck Goulot Drossel M6 - O.8
50 1 K000244675 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN 853-1SN Ø 3/4" Lg.600
51 8 K000904725 Vite Screw Vis Schraube TCEI M 12X1.75X40 UNI 5931 8.8 Z
52 2 K1013824 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN853-2SN 1/2" Lg.2100

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 DESCRIZIONE: IMPIANTO OLEODINAMICO GRUPPO POMPANTE TAVOLA/PLATES/TABLE
DESCRIPTION: PUMPING UNIT HYDRAULIC EQUIPMENT PLATTE/ TABLA:

DESCRIPTION: EQUIPEMENT HYDRAULIQUE GROUPE DE POMPAGE

Ufficio Documentazione Tecnica BESCHREIBUNG: ÖLHYDRAULIKANLAGE FÜR PUMPENEINHEIT
INSTALACIÓN OLEODINAMICO GRUPO DE BOMBEO
301711
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

53 1 K1016335 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN853-1SN D.1/2 LG.750
54 1 K1019329 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN 853-2SN Ø 1/4" Lg.2000
55 2 K1012298 Corpo Housing Cloche Verteilerkörper TN 111 8SR
56 2 K000906632 Valvola di ritegno Retainer valve Soupape de retenue Absperrventil ADR 10/8
57 1 K1045106 Kit tubi Kit Pipe Kit Tuyau Kit Rohr K1045106-WALFORM
58 1 K000223347 Valvola logica Logic valve Soupape logique logische Ventil VL-2/1-ISO
59 2 K1012341 Corpo Housing Cloche Verteilerkörper TN 419 20S
60 1 K000910381 Grano Dowel Vis Splitzdübel M6
61 1 K000591000 Raccordo Connection Raccord Anschlußstück M.F.-D.3/8" G. LG.20 GMFF-110
62 4 K000901876 Rosetta piana Washer Rondelle Scheibe Ø 12 UNI 6592 R40 Z
63 4 K000902278 Vite Screw Vis Schraube TCEI M 10X1.5X35 UNI 5931 8.8 Z
64 2 S1030257 supporto Support Support Halter
65 4 K000903784 Vite Screw Vis Schraube TCEI M 12x1.75x30 UNI5931
66 1 K000910136 Raccordo Connection Raccord Anschlußstück SMK15-125PK
67 2 K000590423 Guarnizione Gasket Garniture Dichtung D.13,7 X 19 SP.1,5
68 1 K1016467 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN853-2SN D.1/4 LG.1100
70 2 K1014880 Raccordo Connection Raccord Anschlußstück RED R3/8 WD 1/4 (TN 141-3/8x1/4)
71 2 K1015533 Corpo Housing Cloche Verteilerkörper RSWS 6 SR WD (TN111GG-06)
72 2 K1012366 Corpo Housing Cloche Verteilerkörper TN 432 16/12S

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
03-11-2014
ASSIEME MOTRE - (PC 506/309 D)
MOTOR ASSEMBLY - (PC 506/309 D) 1 2 Tavola/Plates/Table/Platte:
301883
ENSEMBLE MOTEUR - (PC 506/309 D)
ITALY
MOTOR ZUSAMMENBAU - (PC 506/309 D)
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2019648-01
7

1
4
9

15

10
13
11
16

12
14
5
6 2 8

10
11
19 17 18 20
3
 DESCRIZIONE: ASSIEME MOTRE - (PC 506/309 D) TAVOLA/PLATES/TABLE
DESCRIPTION: MOTOR ASSEMBLY - (PC 506/309 D) PLATTE/ TABLA:

DESCRIPTION: ENSEMBLE MOTEUR - (PC 506/309 D)

Ufficio Documentazione Tecnica BESCHREIBUNG: MOTOR ZUSAMMENBAU - (PC 506/309 D)
MOTOR MONTAJE - (PC 506/309 D)
301883
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 2 K000901586 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 8x1.25 UNI 7473 6S Z
2 8 K000902918 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 12X1.75 UNI 7473 6S Z
3 10 K000905645 Fascetta Strap Petite bande Schelle [Link] 320.32-2,6x200
4 4 K2011387 Rosetta piana Washer Rondelle Scheibe Ø 8 UNI 6593 R40 GE
5 2 K2011443 Vite Screw Vis Schraube TE M 6X1X16 UNI 5739 8.8 GE
6 8 K2019179 Vite Screw Vis Schraube TE M 12x1.75x35 UNI 5739 10.9 GE
7 1 K2019395 Motore Hydraulic motor Moteur oleodynam. Ö[Link] kW 74.5-1104D-44TA IOPU-PERKINS
8 8 K2019441 Rosetta piana Washer Rondelle Scheibe Ø 12 6592 R40 GE
9 2 K2019882 Vite Screw Vis Schraube TE M 8x1.25x40 UNI 5739 8.8 GE
10 2 K000902228 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 10x1.50 UNI 7473 6S Z
11 2 K2011399 Vite Screw Vis Schraube TE M 10x1.5x40 UNI 5739 8.8 GE
12 2 K000901585 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 6x1 UNI 7473 6S Z
13 1 K2021607 Attuatore Actuator Actuateur Trieb LA25-100mm-24VDC-LINAK
14 1 S2022963 Leva Lever Levier Hebel Acc. - Dec
15 1 S2022965 Supporto Support Support Halter
16 1 S2025600 Supporto Support Support Halter
17 4 K2011313 Rosetta Washer Rondelle Scheibe Ø 16 DIN 7980 R150 GE
18 4 K2011373 Rondella Washer Rondelle Scheibe Ø 17 UNI 6592 R40 GE
19 4 K2019232 Vite Screw Vis Schraube TE M 16x2x45 UNI 5739 10.9 GE
20 4 K2028699 Sostegno Support Support Lagerung

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 6

ITALY
X4
100

3
M4

Descrizione / Description / Description / Beschreibung:

CANDELETTE PRERISCALDO

GLOW
2500mm
M4
GLOW PREHEAT

4
2

VERKABELUNG - (AKKUS)

CABLAGGIO - (BATTERIE)
WIRING - (BATTERIES)
CÂBLAGE - (PILES)
5
N6
N6
M4
1 R6 11 M4
K2028964 REV.00

2 R6 12 M4
2000mm 80mm
X1

3 N6
4 N6
M4
R6
R6

1
150

PAGE:
1
ITALIANO ENGLISH DEUTSCH FRANÇAIS N6
N6

M Marrone Brown Braun Marron

2
ALIMENTAZIONE DA BATTERIE
2500mm

BATT
V Verde Green Grün Vert POWER FROM BATTERIES
Z Viola Violet Vaiolett Viole R6

Dessin coté/Revisinszeichnung:
R6
N Nero Black Schwarz Noir
Rosa Pink Hellrosa

301999
S Rose

Tavola/Plates/Table/Platte:

Data/Date/Date/Datum:
R Rosso Red Rot Rouge

Disegno/Drawing
K2028964-00
C Arancio Orange Orange Orange
A Azzurro Light Blue Lichtblau Bleu ciel

25-11-2014
B Bianco White Weiss Blanc
L Blu Bleu Blau Bleu
G Giallo Yellow Gelb Jaune
H Grigio Grey Grau Gris
 DESCRIZIONE: CABLAGGIO - (BATTERIE) TAVOLA/PLATES/TABLE
DESCRIPTION: WIRING - (BATTERIES) PLATTE/ TABLA:

DESCRIPTION: CÂBLAGE - (PILES)

Ufficio Documentazione Tecnica BESCHREIBUNG: VERKABELUNG - (AKKUS)
CABLEADO - (BATERÍA)
301999
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 5,5 K000913123 Guaina Sheath Gaine Mantel
2 1 K2017882 Frutto spina Connection pin Goupille connection Stecker
3 1 K000909460 Bocchettone Sleeve Manchon Anschlußstutzen
4 2,5 K000913052 Guaina Sheath Gaine Mantel
5 0,08 K000913125 Guaina Sheath Gaine Mantel
6 1 K2029219 Custodia Hausing Protection Schutzgitter
1 K2028964 Cablaggio completo Complete wiring câblage complete Complette verkabelung

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

COMANDO ARRESTO DI EMERGENZA 27-11-2014

CONTROL EMERGENCY STOP 1 2 Tavola/Plates/Table/Platte:
COMMANDE ARRET D'URGENCE
ITALY
STEUERUNG NOTABSTELLER
302002
Disegno/Drawing
Dessin coté/Revisinszeichnung:
K2029185-00

1-2 CONTATTO N.C

3-4 CONTATTO N.O

9 4

5
6
8

1
2 1 M1 3 N1
500mm 40mm
3 2 L1 4 H1
4

ITALIANO ENGLISH DEUTSCH FRANÇAIS

M Marrone Brown Braun Marron
V Verde Green Grün Vert
Z Viola Violet Vaiolett Viole
N Nero Black Schwarz Noir
S Rosa Pink Hellrosa Rose
R Rosso Red Rot Rouge
C Arancio Orange Orange Orange
A Azzurro Light Blue Lichtblau Bleu ciel
B Bianco White Weiss Blanc
L Blu Bleu Blau Bleu
G Giallo Yellow Gelb Jaune
H Grigio Grey Grau Gris
 DESCRIZIONE: COMANDO ARRESTO DI EMERGENZA TAVOLA/PLATES/TABLE
DESCRIPTION: CONTROL EMERGENCY STOP PLATTE/ TABLA:

DESCRIPTION: COMMANDE ARRET D'URGENCE

Ufficio Documentazione Tecnica BESCHREIBUNG: STEUERUNG NOTABSTELLER
MANDO DE PARADA DE EMERGENCIA
302002
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 K2018013 Pulsante a fungo Mushroom push-butt. Bouton poussoir Knopf (Pilzförmig)
2 1 K2018019 Corpo Housing Cloche Verteilerkörper 1N0+1NC-ZB4BZ105-TM
3 1 K000913424 Targa Vertical nameplate Plaque verticale Verticalschild
4 1 K000913148 Cassetta Box Boite Kasten
5 1 K000248638 Connettore Connector Connecteur Verbinder
6 0,04 K000913124 Guaina Sheath Gaine Mantel
7 1 K000910135 Pressacavo Sleeve Manchon Anschlußstutzen
8 0,5 K000910280 Cavo Cable Cable Kabel
9 1 K000910678 Ghiera Ring nut Embout Ring
1 K2029185 Cassetta completa Complete box Boîte complete Kasten Kompl.

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 ITALIANO ENGLISH DEUTSCH FRANÇAIS
7
M Marrone Brown Braun Marron
V Verde Green Grün Vert 6
Z Viola Violet Vaiolett Viole

ITALY
N Nero Black Schwarz Noir
S Rosa Pink Hellrosa Rose
R Rosso Red Rot Rouge
C Arancio Orange Orange Orange 12 X3

A Azzurro Light Blue Lichtblau Bleu ciel

B Bianco White Weiss Blanc 13 3
2
8
Bleu Blau
1

L Blu Bleu X3.1 11

G Giallo Yellow Gelb Jaune FC1 GRUPPO POMPANTE

Descrizione / Description / Description / Beschreibung:

3
1 SN 1 3 N1
500mm

FC 1
2
PUMPING UNIT LIMIT SWITCH 1
Grigio Grey Grau
2 ZG 1

H Gris
1

X 3.2

FC2 GRUPPO POMPANTE 1 SM 1 3 N1

3
500mm

FC 2
2
2 ZG 1
PUMPING UNIT LIMIT SWITCH 2 1

16 5
13 3

8
2
1

1
1
14 X 15.2 12
CICALINO 1

BUZZ
2 1 N1 2 Z1
2
50mm 1300mm
BUZZER
3

15 10 11

CABLAGGIO MOTORE
5
30

CABLAGE MOTEUR
6

N1
CLACSON

MOTOR WIRING
HORN

MOTORKABEL
1300mm
VG 1
HORN N1
Z1
X3.2
15 10 SL 1

1 11 30
A1
C1
1
SEGNALE D+ ALTERNATORE ZN 1
C1
1200mm N1

D+
1 R1 4 L1 2

ATTUATORE ACCELERATORE D+ SIGNAL DIESEL ENGINE CV 1

3
1000mm
ACC

2 N1 5 V1 40mm
HL 1
THROTTLE ELECTRIC ACTUATOR
10
4
N1
3 M1 6 G1 5
H 2.5
6

SEGNALE W GIRI MOTORE

30
9 HR 1.5
RG 1

17 9 A1
1200mm
2 RG 1.5

W
W SIGNAL DIESEL RPM N 1.5

10 10
RG 1
N 1.5

30
REGOLAZIONE ANTICIPO POMPA GASOLIO

K2028977 REV.00
RG 1 650mm 1100mm 2000mm N 1.5
800mm 80mm 80mm 80mm 80mm

X3
+15

COLD START ADVANCE

3 2
M 1.5
VB 1

9
MB 1

10 9 ZG 1
ZG 1

10
N1
30 SN 1

N 1.5 30 SM 1
POMPA GASOLIO N1
PUMPF

800mm
N 1.5
FUEL PUMP HR 1.5 VENTOLA SCAMB. DI CALORE N1
1300mm

FUN
M1
M 1.5
HEAT EXCHANGER FUN L1

10 V1
G1

10 10
R1
VG 1

30 N1

PAGE:
30

1
ELETTROSTOP MOTORE DIESEL RG 1.5 VB 1
30 1 SL 1 17 M 1.5
BULBO TEMP. SCAMBIATORE DI CALORE OLIO IDRAULICO AVVIAMENTO
STOP

H 2.5
[Link]

1200mm 1300mm 3000mm

2 A1 18 VB 1

AVV
ELETTROSTOP ENGINE DIESEL N 1.5
HYDRAULIC OIL [Link] MB 1
STARTER

3 C1 19 MB 1

2
ZG 1
4 ZN 1 20
ZG 1

10 10
N1

Dessin coté/Revisinszeichnung:
5 N1 21
N1
10 6 CV 1 22 SN 1

302004
Tavola/Plates/Table/Platte:

Data/Date/Date/Datum:
30 30
30 7 HL 1 23 SM 1

Disegno/Drawing
K2028977-00
N1
BULBO PRESS. DIESEL HL 1
BULBO TEMP. DIESEL N1 8 N1 24 N1
LIVELLO CARBURANTE
[Link]
OIL.P

1500mm 1100mm SL 1
9 H 2.5 25 M1

FUEL
RG 1 CV 1 3600mm
OIL PRESS. DIESEL ENGINE SENSOR TEMP. SENSOR DIESEL ENGINE FUEL LEVEL
ZN 1
10 HR 1.5 26 L1

27-11-2014
11 RG 1 27 V1
12 RG 1.5 28 G1
13 N 1.5 29 R1
14 RG 1 30 VG 1
N1
15 N 1.5 31
N1
16 N 1.5 32 Z1
 DESCRIZIONE: CABLAGGIO MOTORE TAVOLA/PLATES/TABLE
DESCRIPTION: MOTOR WIRING PLATTE/ TABLA:

DESCRIPTION: CABLAGE MOTEUR

Ufficio Documentazione Tecnica BESCHREIBUNG: MOTORKABEL
CABLEADO MOTOR
302004
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 0,08 K000913124 Guaina Sheath Gaine Mantel
2 3,2 K000913123 Guaina Sheath Gaine Mantel
3 0,65 K000913060 Guaina Sheath Gaine Mantel
4 1 K1008290 Frutto Connection pin Goupille connection Steker
5 1 K000910913 Frutto Connection pin Goupille connection Steker
6 1 K000910914 Custodia Hausing Protection Schutzgitter
7 1 K000909460 Bocchettone Sleeve Manchon Anschlußstutzen
8 2 K000913132 Cuffia Cover Couvercle Deckel
9 0,24 K000913125 Guaina Sheath Gaine Mantel
10 19,3 K000901730 Guaina Sheath Gaine Mantel
11 2 K000913121 Guaina Sheath Gaine Mantel
12 2 K000246878 Connettore Connector Connecteur Verbinder
13 2 K000246879 Connettore Connector Connecteur Verbinder
14 1 K000246961 Connettore Connector Connecteur Verbinder
15 2 K000907998 Presa Connection tap Goupille connection Steker
16 1 K1020911 Connettore Connector Connecteur Verbinder
17 1 K1020908 Connettore Connector Connecteur Verbinder
1 K2028977 Cablaggio completo Complete wiring câblage complete Complette verkabelung

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 5

0-400
H2O PUMP KIT/PLANT 6 3 4
7 FLOW DRIVE KIT
23

0-100
SERVICES DISTRIBUTOR KIT

ITALY
T

0-250
37 B1

P
1/2"

B2
6
1/2"
P

P
B
3/4" 3/4"
1/2"
1/2" P

A
T 1/2"
3/4"
24 25 TO PUMPING UNIT H2O TANK

T
26
19

Descrizione / Description / Description / Beschreibung:

1/2"
H2O PUMP LOAD
39 21 22 27

2
20

EQUIPEMENT HYDRAULIQUE - PC 307-506/309 UNIFLUX

40 41

IMPIANTO OLEODINAMICO - PC 307-506/309 UNIFLUX

1/2"

HYDRAULIC EQUIPMENT - PC 307-506/309 UNIFLUX

1/4"

ÖLHYDRAULIKANLAGE - PC 307-506/309 UNIFLUX

38

18 17

12
29 13 14
28
16
30
9
15 OIL TANK
11 KIT
T
FL.1"1/2

PUMPING UNIT 11

FL.1"
P

LOGIC BLOCK
34
OIL FILTER
35

36

9 8

PAGE:
1
IN
DIESEL

3
RK S 3''
OR
AI
3/4''

Dessin coté/Revisinszeichnung:
ELECTRIC
DT Y
ENGINE
M14x1,5

302343
M14x1,5
G1/2''

Tavola/Plates/Table/Platte:
1/2''
I

Data/Date/Date/Datum:
+

Disegno/Drawing
A

L2031116-00
1/2''

PUMPS T1
T
M26x1,5
A

24-02-2015
1/2''

KIT
O
R
10
OUT 33
FOR DIESEL CONFIGURATION

2
 DESCRIZIONE: IMPIANTO OLEODINAMICO - PC 307-506/309 UNIFLUX TAVOLA/PLATES/TABLE
DESCRIPTION: HYDRAULIC EQUIPMENT - PC 307-506/309 UNIFLUX PLATTE/ TABLA:

DESCRIPTION: EQUIPEMENT HYDRAULIQUE - PC 307-506/309 UNIFLUX

Ufficio Documentazione Tecnica BESCHREIBUNG: ÖLHYDRAULIKANLAGE - PC 307-506/309 UNIFLUX
INSTALACIÓN OLEODINAMICO - PC 307-506/309 UNIFLUX
302343
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

2 1 K1012344 Corpo Housing Cloche Verteilerkörper TN 419 28L
3 6 K2011390 Vite Screw Vis Schraube TCCI M 4x0.7x16 UNI 6107 4.8 GE
4 6 K000901596 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 4x0.7 UNI 7473 6S Z
5 1 K000908619 Manometro Oil-gage Manometre huile Ölmanometer Ø 1/4" 0-400
6 2 K000913172 Esclusore manometro Excluding device Regulator d'exclusion Ausschaltungsregler EM290-FG.1/4-P-OR/M.1/4-DIN1628
7 1 K000913166 Miniflessibile Mini-flexible hose Tuyau flexible-mini Miniflexible 6400/41006/50204 LG.1000
8 1 K000904614 Tubo gomma Rubber pipe Tuyau en caoutchou Gummischlauch Ø 80
9 2 K000907498 Fascetta Strap Petite bande Schelle Ø 92-97
10 3 K000909384 Guarnizione Gasket Garniture Dichtung GUISNAP 661610006 GIERRE
11 2 K000900078 Guarnizione Gasket Garniture Dichtung OR 4187
12 1 K000904164 Guarnizione Gasket Garniture Dichtung OR 4337
13 4 K1007566 Rondella Washer Rondelle Scheibe NL16 12.9 DACROMET
14 4 K2011326 Vite Screw Vis Schraube TCEI M 16x2x45 UNI 5931 8.8 GE
15 2 K000912695 Semiflangia Half-flange Semiflasque Halbflansch AFS 308 Ø 3" SAE 3000
16 1 K000244645 Collettore Manifold Collecteur Kollektor
17 1 K000910136 Raccordo Connection Raccord Anschlußstück SMK15-125PK
18 1 K1012366 Corpo Housing Cloche Verteilerkörper TN 432 16/12S
19 3 K2011412 Rondella Washer Rondelle Scheibe Ø 8 UNI 6592 R40 GE
20 3 K000901586 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 8x1.25 UNI 7473 6S Z
21 3 K2011451 Vite Screw Vis Schraube TE M 8x1.25x80 UNI 5737 8.8 GE
22 1 K1012352 Corpo Housing Cloche Verteilerkörper TN 421 16S
23 1 K1031649 Manometro Oil-gage Manometre huile Ölmanometer 63-7216-100-OLEOTEC
24 1 K1014513 Corpo Housing Cloche Verteilerkörper TN 420 16S
25 1 K1012190 Corpo Housing Cloche Verteilerkörper TN 92 16SR
26 1 K1012636 Raccordo Connection Raccord Anschlußstück TN 426 16 SR
27 1 K1022673 Valvola Valve Clapet Ventil 5 bar

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 DESCRIZIONE: IMPIANTO OLEODINAMICO - PC 307-506/309 UNIFLUX TAVOLA/PLATES/TABLE
DESCRIPTION: HYDRAULIC EQUIPMENT - PC 307-506/309 UNIFLUX PLATTE/ TABLA:

DESCRIPTION: EQUIPEMENT HYDRAULIQUE - PC 307-506/309 UNIFLUX

Ufficio Documentazione Tecnica BESCHREIBUNG: ÖLHYDRAULIKANLAGE - PC 307-506/309 UNIFLUX
INSTALACIÓN OLEODINAMICO - PC 307-506/309 UNIFLUX
302343
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

28 4 K2011325 Vite Screw Vis Schraube TCEI M 12x1.75x45 UNI 5931 8.8 GE
29 8 K2011312 Rosetta elastica Lock washer Rondelle a ressort Federscheibe D.12 DIN 7980 R150 GE
30 2 K000906786 Semiflangia Half-flange Semiflasque Halbflansch AFS 305 Ø 1"1/2
33 60 K000903517 Fascetta Strap Petite bande Schelle 9x35
34 1 K000900052 Guarnizione Gasket Garniture Dichtung OR 4131
35 2 K000906635 Semiflangia Half-flange Semiflasque Halbflansch AFS603 Ø 1"
36 4 K2011324 Vite Screw Vis Schraube TCEI M 12x1.75x40 UNI 5931 8.8 GE
37 1 K000913002 Miniflessibile Mini-flexible hose Tuyau flexible-mini Miniflexible 6400/41006/50204 LG.500
38 1 K1010752 Raccordo Connection Raccord Anschlußstück GES 8SR WD (TN 92-8)
39 4 K000901597 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M5 R50/60
40 4 K2011378 Rosetta Washer Rondelle Scheibe Ø 5 UNI 6593 R40 GE
41 4 K2011408 Vite Screw Vis Schraube TCEI M 5x0.8x60 UNI 5931 8.8 GE

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 PAGINA LASCIATA BIANCA INTENZIONALMENTE
PAGE INTENTIONALLY LEFT EMPTY
PAGE LAISSÉE BLANCHE EXPRÈS
WEISSE GELASSENE SEITE BEABSICHTIGT
PÁGINA DEJADA INTENCIONALMENTE EN BLANCO
 10 9
EMERGENZA DESTRA 1 VG 1 3 LB 1
1
2

[Link]

ITALY
1000mm
RIGHT EMERGENCY STOP 2 CA 1 4 AM 1 3
4

G1

1 B1 17 CA 1
1 N1

N1
2 HM 1 18 VG1
8 6 LA 1
3 SL 1 19 Z1
HM 1
E.V POMPA 2
14 4 LA 1 20 N1

PUMP
1 N1 2 B1 40mm 1100mm
SL 1
PUMPING SOLENOID VALVE
1

B1 5 HS 1 21 CV 1
HS 1

8 6 VG 1
6 SV 1 22 M 2.5
7 N1 23 N 2.5

Descrizione / Description / Description / Beschreibung:

N1
E.V ASPIRA 1

VERKABELUNG (ELEKTRONISCHGEHAUSE-PUNPENEINHEIT)
2

8 N1 24 LB 1

CÂBLAGE (ISTALLATION ELETRON.-GROUPE DE POMPAGE)

ASP.1
1 N1 2 HM 1 40mm 700mm
LB 1
SUCTION SOLENOID VALVE 1
1

SV 1
9 N1 25 AM 1
14 15

WIRING (ELECTRONIC ISTALLATION-PUMPING UNIT)

VG 1
10 N1 26 LB 1
6

CABLAGGIO (CENTRALE - GRUPPO POMPANTE)

8
N1

N1 11 N1 27 AM 1
E.V ASPIRA 2 2

C1

ASP.2
700mm

K2029119 REV.00
1 N1 2 SL 1 40mm N1
1500mm
SUCTION SOLENOID VALVE 2 80mm 80mm
1

X7
N1
12 N1 28
C1

14
Z1

6 14 N1
8 13 H1 29
N1

3 3 CV 1 N1
E.V ASPIRA 3 2 M 2.5
14 N1 30 V1

ASP.3
1 N1 2 LA 1 40mm 700mm
SUCTION SOLENOID VALVE 3
1

N 2.5
15 VG1 31 G1
14 AM 1

16 CA 1 32 LIBERO
CA 1

8 6 LB 1

C1
E.V ASPIRA 4 2
ASP.4

1 N1 2 HS 1 40mm 700mm
SUCTION SOLENOID VALVE 4 CA 1
1

H1

C1

13 12 6 14 N1

V1
N1
2
E.V. RPS 3
40mm 1200mm
AM 1
RPS

RPS SOLENOID VALVE SV 1

1

3 7 14
6
2
1

N.B. DA FORNIRE GIA' CABLATA

SENSORE PORTELLA 1 Z1 3 N1
3

5
PORT.

2 40mm 600mm
2 CV 1
HOPPER DOOR SENSOR 1

2 14
3
X2
7 6
2
1

F.C SCAMBIO VALVOLA-S 1 1 V1 3 N1

3
40mm 4
FC.1

2 500mm
2 C1
S VALVE LIMIT SWITCH 1 1

2
3
7 14

PAGE:
1
6
2
1

F.C SCAMBIO VALVOLA-S 2 1 G1 3 N1

3
40mm 500mm
FC.2

S VALVE LIMIT SWITCH 2

2 C1
1

2
2 17 16
14
6
ITALIANO ENGLISH DEUTSCH FRANÇAIS

Dessin coté/Revisinszeichnung:
VIBRATORE 1
VIBR.

1 M 2.5 2 N 2.5 40mm 1000mm

2

VIBRATOR
M Marrone Brown Braun Marron

302366
Tavola/Plates/Table/Platte:

Data/Date/Date/Datum:
2 6 14 V Verde Green Grün Vert

Disegno/Drawing
K2029119-01
N1 Z Viola Violet Vaiolett Viole
POMPA GRASSO
2 2

N Nero Black Schwarz

3

Noir
GRAS

40mm 1700mm
GREASE PUMP H1

Rosa Pink Hellrosa

1 1

S Rose

27-02-2015
11 12 R Rosso Red Rot Rouge
C Arancio Orange Orange Orange
EMERGENZA SX
1

A Azzurro Light Blue Lichtblau Bleu ciel

1 VG 1 3 LB1
[Link]

2
1300mm
LEFT EMERGENCY STOP
2 CA 1 4 AM 1 3

Bianco White Weiss

4

1 B Blanc
L Blu Bleu Blau Bleu
9 G Giallo Yellow Gelb Jaune
10 H Grigio Grey Grau Gris
 DESCRIZIONE: CABLAGGIO (CENTRALE - GRUPPO POMPANTE) TAVOLA/PLATES/TABLE
DESCRIPTION: WIRING (ELECTRONIC ISTALLATION-PUMPING UNIT) PLATTE/ TABLA:

DESCRIPTION: CÂBLAGE (ISTALLATION ELETRON.-GROUPE DE POMPAGE)

Ufficio Documentazione Tecnica BESCHREIBUNG: VERKABELUNG (ELEKTRONISCHGEHAUSE-PUNPENEINHEIT)
CABLEADO (CENTRAL - GRUPO DE BOMBEO)
302366
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 2,3 K000913121 Guaina Sheath Gaine Mantel
2 4 K000246879 Connettore Connector Connecteur Verbinder
3 0,08 K000913125 Guaina Sheath Gaine Mantel
4 1 K000909460 Bocchettone Sleeve Manchon Anschlußstutzen
5 1 K000910914 Custodia Hausing Protection Schutzgitter
6 0,5 K000913124 Guaina Sheath Gaine Mantel
7 3 K000246878 Connettore Connector Connecteur Verbinder
8 5 K000247847 Connettore Connector Connecteur Verbinder
9 2 K000913132 Cuffia Cover Couvercle Deckel
10 2 K000248637 Connettore Connector Connecteur Verbinder
11 2 K1026410 Connettore Connector Connecteur Verbinder
12 2 K000910135 Pressacavo Sleeve Manchon Anschlußstutzen
13 1 K000913135 Connettore Connector Connecteur Verbinder
14 11 K000901730 Guaina Sheath Gaine Mantel
15 1 K000913123 Guaina Sheath Gaine Mantel
16 1 K1008290 Frutto Connection pin Goupille connection Steker
17 1 K000910913 Frutto Connection pin Goupille connection Steker
1 K2029119 Cablaggio completo Complete wiring câblage complete Complette verkabelung

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
06-03-2015
SCARICO FUMI MOTORE - PC 506/309 D
FUME EXAUST FOR ENGINE - PC 506/309 D 1 2 Tavola/Plates/Table/Platte:
302382
POT D'ECHAPPEMENT POUR MOTEUR - PC 506/309 D
ITALY
ABGASUNG FÜR MOTOR - PC 506/309 D
Disegno/Drawing
Dessin coté/Revisinszeichnung:
21

22

20

L2019499-02
23
9 3 8 8

2 5
4

15
17
15
16
18

19
6
14

6 1 12

14

6 1 12
6 19
13
10
7

3 8 8 9
5
5 2

4
 DESCRIZIONE: SCARICO FUMI MOTORE - PC 506/309 D TAVOLA/PLATES/TABLE
DESCRIPTION: FUME EXAUST FOR ENGINE - PC 506/309 D PLATTE/ TABLA:

DESCRIPTION: POT D'ECHAPPEMENT POUR MOTEUR - PC 506/309 D

Ufficio Documentazione Tecnica BESCHREIBUNG: ABGASUNG FÜR MOTOR - PC 506/309 D
TUBO DE ESCAPE HUMOS MOTOR - PC 506/309 D
302382
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 K000900729 Fascetta Strap Petite bande Schelle
2 1 K000901621 Tubo flessibile Flexible pipe Tuyau flexible Schlauch
3 4 K000902228 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 10x1.50 UNI 7473 6S Z
4 1 K000909498 Copertura Cover Pare-poussiere Abdeckung
5 2 K000909835 Fascetta Strap Petite bande Schelle [Link] 79/86 "GT"
6 3 K000912634 Fascetta Strap Petite bande Schelle
7 3 K2011353 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 10 DIN 7980 R150 GE
8 8 K2011370 Rondella Washer Rondelle Scheibe D.10 UNI 6593 R40 GE
9 4 K2011399 Vite Screw Vis Schraube TE M 10x1.5x40 UNI 5739 8.8 GE
10 3 K2011423 Vite Screw Vis Schraube TE M 10x1.5x25 UNI 5931 8.8 GE
12 1 K2018857 Curva Bend Coude Krümmer 90°
13 1 S2019498 Collettore Manifold Collecteur Kollektor
14 1 K2014053 Marmitta Silencer Pot d'echappement Auspuffstop
15 6 K2011385 Rondella Washer Rondelle Scheibe D.6 UNI 6593 R40 GE
16 3 K2011444 Vite Screw Vis Schraube TE M 10X1.5X40 UNI 5739 8.8 GE
17 3 K000901585 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 6x1 UNI 7473 6S Z
18 1 S2026034 Supporto Support Support Halter
19 1 K2031006 Tubo flessibile Flexible pipe Tuyau flexible Schlauch TAG 102 TREEFFE LG.200
20 1 K000902228 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 10x1.50 UNI 7473 6S Z
21 1 K2011399 Vite Screw Vis Schraube TE M 10x1.5x40 UNI 5739 8.8 GE
22 2 K2011416 Rosetta piana Washer Rondelle Scheibe Ø 10 UNI 6592 R40 GE
23 1 S2018099 Collare Collar Collier pour tuyau Gummikragen

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

SERBATOIO GASOLIO - PC 506/309 19-03-2015

GAS OIL TANK - PC 506/309 1 2 Tavola/Plates/Table/Platte:
RESERVOIR GAS-OIL - PC 506/309
ITALY
GASÖL TANK - PC 506/309
302443
Disegno/Drawing
8 Dessin coté/Revisinszeichnung:
6
L2031230-00

4
1

8
6
11

2
5

14
18 13
16

17

17
12

15

10
7

7
9 3
 DESCRIZIONE: SERBATOIO GASOLIO - PC 506/309 TAVOLA/PLATES/TABLE
DESCRIPTION: GAS OIL TANK - PC 506/309 PLATTE/ TABLA:

DESCRIPTION: RESERVOIR GAS-OIL - PC 506/309

Ufficio Documentazione Tecnica BESCHREIBUNG: GASÖL TANK - PC 506/309
TANQUE GASOIL - PC 506/309
302443
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 2 K000216546 Guarnizione Gasket Garniture Dichtung D. 70/48 SP.1
2 6 K1004551 Fascetta Strap Petite bande Schelle D.8/15
3 1 K1014918 Raccordo Connection Raccord Anschlußstück VS-R 3/8 WD (TN 85-3/8)
4 1 K1045808 Livello Level gauge Indicateur niveau Pegelstand
5 12 K1008477 Tubo Pipe Tuyau Rohr 10-10/ST 8X15
6 12 K2011355 Rosetta Washer Rondelle Scheibe D.4 DIN 7980 R150 GE
7 12 K2011380 Rosetta piana Washer Rondelle Scheibe D.6 UNI 6592 R40 GE
8 12 K2011390 Vite Screw Vis Schraube TCCI M 4x0.7x16 UNI 6107 4.8 GE
9 6 K2011445 Vite Screw Vis Schraube TE M 6x1x25 UNI 5739 8.8 GE
10 6 K000901585 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 6x1 UNI 7473 6S Z
11 1 S2031214 Flangia Flange Bride Flansch
12 1 S2006083 Guarnizione Gasket Garniture Dichtung
13 12 K2011412 Rondella Washer Rondelle Scheibe D.8 UNI 6592 R40 GE
14 12 K000901586 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 8x1.25 UNI 7473 6S Z
15 1 S2006079 Serbatoio gasolio Gas oil tank Reservoir gas-oil Gasöl Tank
16 1 S2006080 Coperchio Cover Couvercle Deckel
17 12 K2018612 Rivetto Rivet Rivet Niete M4 CIECO
18 1 K2018617 Tappo Plug Bouchon Stopfen ART.50.0

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

PULSANTIERA COMANDO A DISTANZA 16-04-2015

REMOTE CONTROL PANEL 1 2 Tavola/Plates/Table/Platte:
PUPITRE DE COMMANDE A DISTANCE
ITALY
FERNBEDIENUNGSSCHALTTAFEL
302556
Disegno/Drawing
Dessin coté/Revisinszeichnung:
K2029226-02

GAS STOP
13S2 13SA1 13SA3

13S1

GAS

9
8
1 N 0.75 9 Libero
2 N 0.75 10 Libero 7
3 N 0.75 11
4 N 0.75 12
5 N 0.75 13 Libero
6 N 0.75 14 Libero 6
7 N 0.75 15 Libero
8 N 0.75 16 Libero

X4 1

5
2

15000mm

ITALIANO ENGLISH DEUTSCH FRANÇAIS

M Marrone Brown Braun Marron
V Verde Green Grün Vert
Z Viola Violet Vaiolett Viole
N Nero Black Schwarz Noir
S Rosa Pink Hellrosa Rose
R Rosso Red Rot Rouge
C Arancio Orange Orange Orange
A Azzurro Light Blue Lichtblau Bleu ciel
B Bianco White Weiss Blanc
L Blu Bleu Blau Bleu
G Giallo Yellow Gelb Jaune
H Grigio Grey Grau Gris
 DESCRIZIONE: PULSANTIERA COMANDO A DISTANZA TAVOLA/PLATES/TABLE
DESCRIPTION: REMOTE CONTROL PANEL PLATTE/ TABLA:

DESCRIPTION: PUPITRE DE COMMANDE A DISTANCE

Ufficio Documentazione Tecnica BESCHREIBUNG: FERNBEDIENUNGSSCHALTTAFEL
CUADRO DE MANDOS A DISTANCIA
302556
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 K2025621 Frutto spina Connection pin Goupille connection Stecker 16 P MASCHIO-CNEM16T-ILME
2 1 K000909460 Bocchettone Sleeve Manchon Anschlußstutzen
3 1 K1017132 Custodia Hausing Protection Schutzgitter
5 15 K000910350 cavo (20 mt.) Cable (20 mt.) Câble (20 mt.) Kabel (20mt.)
6 1 K1017263 Pulsantiera Compl. Push-button Pupitre à poussoirs Kompl. Schaltbrett
7 2 K000912025 Selettore Selector Sélecteur Wahler
8 1 K000913014 Selettore Selector Sélecteur Wahler
9 1 K1024806 Pulsante rosso Push-button (red) Poussoir (rouge) Knopf (rot)
1 K2029226 Pulsantiera completa Compl. Push-button Pupitre à poussoirs Kompl. Schaltbrett

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
14-10-2015
PANNELLO DI COMMANDO
CONTROL PANEL 1 4 Tavola/Plates/Table/Platte:
303044
PUPITRE DE COMMANDE
ITALY
BEDIENUNGSSCHALTTAFEL
ITALIANO ENGLISH DEUTSCH FRANÇAIS Disegno/Drawing
M Marrone Brown Braun Marron Dessin coté/Revisinszeichnung:
V Verde Green Grün Vert
Z Viola Violet Vaiolett Viole K2022228-04
N Nero Black Schwarz Noir
S Rosa Pink Hellrosa Rose
R Rosso Red Rot Rouge
C Arancio Orange Orange Orange
A Azzurro Light Blue Lichtblau Bleu ciel
B Bianco White Weiss Blanc
L Blu Bleu Blau Bleu
17K1

G Giallo Yellow Gelb Jaune

17K2

H Grigio Grey Grau

51

Gris 9 8 7 6
X 20
9K8

5 4 3 2 1
17K1

+24
9K7

B-
B-
B-
-B1
50 49
9K6

5FU2
50 47
5FU1 50 45
4FU2 48 43
46 41
4FU1
44 39
9K5

3FU3 42 37
40 35
3FU2
38 33
3FU1 XM5
2FU3 40 39
9K4

40 37
2FU2
40 35
2FU1 38 33
36 31
38

37

34 29
31 27
29 25
50

27 23
2KA2

6R1 24 21
3R1 XM5
15V2 -B 14.4
15V1 -B 14.4
14V2 -B 13.6
14V1 -B 13.5
5D3 -B 5.4
50
2KA1

5D2 XM2
5D1 11.2 11.2
4D1 +15 +15
29

-B 3D4
-B
30

3D3
36

49
DS1
CR 2532
BACKGROUND: WHITE
CHARACTERS: BLACK

PUT IT ON THE DOOR

INSIDE THE PANEL
REV. 00

REV. 00

44
44
DOC. DK20000210
COD. K2022228

54

55
53
52

19
28

20
3

27
4

21
13
3SA1
+
CONCRETE

14

CY
GE N

S T OP

2
-

2SB3
ER
12

20
EM
11
18

6
+

27

21
GAS
12PH3

5SA1
17

-
IFM CR0452

10

5
7
1
12P1

12S2
16

8
3

25

23
12SA2
12PH2

22
1

9
11

5
12

26
15

24
 DESCRIZIONE: PANNELLO DI COMANDO TAVOLA/PLATES/TABLE
DESCRIPTION: CONTROL PANEL PLATTE/ TABLA:

DESCRIPTION: PUPITRE DE COMMANDE

Ufficio Documentazione Tecnica BESCHREIBUNG: BEDIENUNGSSCHALTTAFEL
PANEL DE MANDO
303044
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 K2030986 Targa Vertical nameplate Plaque verticale Verticalschild
2 1 K1026853 Selettore Selector Sélecteur Wahler E
3 2 K2029337 Corpo Housing Cloche Verteilerkörper
4 1 K2018013 Pulsante a fungo Mushroom push-butt. Bouton poussoir Knopf (Pilzförmig)
5 2 K2029338 Corpo Housing Cloche Verteilerkörper
6 1 K000403304 Selettore Selector Sélecteur Wahler
7 1 K2018023 Corpo Housing Cloche Verteilerkörper
8 1 K2029339 Selettore Selector Sélecteur Wahler
9 1 K2018027 Selettore Selector Sélecteur Wahler
10 1 K2018024 Pulsante rosso Push-button (red) Poussoir (rouge) Knopf (rot)
11 2 K2018029 Pulsante verde Push-button (green) Poussoir (vert) Knopf (Grün)
12 2 K2018031 Pulsante verde Push-button (green) Poussoir (vert) Knopf (Grün)
13 1 K2029336 Blocchetto Unit Bloc Satz
14 1 K000913157 Potenziometro Potenziometer Potenziometre Potenziometer D
15 1 K1040567 Cassetta Box Boite Kasten
16 1 K2029334 Display Display Display Display
17 1 K2007535 Cavo Cable Cable Kabel
18 1 K2027681 Supporto Support Support Halter
19 1 K2015717 Connettore Connector Connecteur Verbinder
20 2 K1007963 Frutto presa Connection pin Goupille connection Steker 16 POLI ART.CDAF16N ILME
21 2 K000910915 Frutto Connection pin Goupille connection Steker
22 1 K2024465 Frutto presa Connection pin Goupille connection Steker 16 P 16A FEMM.-CNEF16T-ILME
23 1 K2021039 .-CXM4/2-ILME .-CXM4/2-ILME .-CXM4/2-ILME .-CXM4/2-ILME
24 1 K1019307 Coperchio Cover Couvercle Deckel
25 1 K2018041 Custodia Hausing Protection Schutzgitter
26 1 K1019305 Custodia Hausing Protection Schutzgitter

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 DESCRIZIONE: PANNELLO DI COMANDO TAVOLA/PLATES/TABLE
DESCRIPTION: CONTROL PANEL PLATTE/ TABLA:

DESCRIPTION: PUPITRE DE COMMANDE

Ufficio Documentazione Tecnica BESCHREIBUNG: BEDIENUNGSSCHALTTAFEL
PANEL DE MANDO
303044
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

27 2 K000910912 Custodia Hausing Protection Schutzgitter
28 1 K2021071 Custodia Hausing Protection Schutzgitter
29 1 K2029278 Filtro Filter Filtre Filter
30 1 K2029276 Ventola Fan Ventilateur Ventilator
31 7 K2024438 Morsetto Cable clamp Serre-câble Klemmbret
32 2 K000910081 Diodo Diode Diode Diode
33 2 K1019303 Resistenza Resistance Resistance Wiederstand
34 1 K000300274 Resistenza Resistance Resistance Wiederstand
35 8 K000912648 Diodo Diode Diode Diode D
36 1 K2029260 Centralina Electronic control box Boîte electronique Steuergehause
37 8 K1033345 Basetta porta relè Relay basament Base du relais Relaisunterlage 10700004-COPAT
38 8 K2021009 Relé Relay Relais Relais
39 1 K000910623 Fusibile Fuse Fusible Schmelzeinsatz D
40 3 K000911924 Fusibile Fuse Fusible Schmelzeinsatz D
41 2 K000913159 Fusibile Fuse Fusible Schmelzeinsatz D
42 3 K000912154 Fusibile Fuse Fusible Schmelzeinsatz D
43 1 K2021100 Fusibile Fuse Fusible Schmelzeinsatz
44 2 K1037334 Cablaggio wiring câblage verkabelung
45 25 K2024452 Morsetto Cable clamp Serre-câble Klemmbret
46 2 K2021011 Custodia Hausing Protection Schutzgitter
47 2 K2021010 Morsetto Cable clamp Serre-câble Klemmbret
48 9 K000913440 Morsetto Cable clamp Serre-câble Klemmbret
49 1 K1019274 Modulo sicurezza Security Module Module de sécurité Security Module D
50 2 K1018683 Contattore Contactor Contacteur Kontaktglied E
51 1 K2021377 Morsetto Cable clamp Serre-câble Klemmbret 6424840-RS
52 1 K1036393 Targa Vertical nameplate Plaque verticale Verticalschild

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 DESCRIZIONE: PANNELLO DI COMANDO TAVOLA/PLATES/TABLE
DESCRIPTION: CONTROL PANEL PLATTE/ TABLA:

DESCRIPTION: PUPITRE DE COMMANDE

Ufficio Documentazione Tecnica BESCHREIBUNG: BEDIENUNGSSCHALTTAFEL
PANEL DE MANDO
303044
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

53 1 K2015718 Connettore Connector Connecteur Verbinder
54 1 K2014673 Custodia Hausing Protection Schutzgitter
55 1 K000910135 Pressacavo Sleeve Manchon Anschlußstutzen
1 K2022228 Quadro completo Complete panel Pupitre complete Kompl. Schalttafel

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:
21-10-2015
GRUPPO POMPE - PC506D
PUMPS UNIT - PC506D 1 3 Tavola/Plates/Table/Platte:
303070
GROUPE POMPES - PC506D
ITALY
PUMPENEINHEIT - PC506D
Disegno/Drawing
Dessin coté/Revisinszeichnung:
L2021841-01
26
13
11

12
9
6
23
22
25

17
20
5
15

2
5
4
1
9
10
7

14

24
19
16
8
3

14
8
27

28
21
18
 DESCRIZIONE: GRUPPO POMPE - PC506D TAVOLA/PLATES/TABLE
DESCRIPTION: PUMPS UNIT - PC506D PLATTE/ TABLA:

DESCRIPTION: GROUPE POMPES - PC506D

Ufficio Documentazione Tecnica BESCHREIBUNG: PUMPENEINHEIT - PC506D
GRUPO BOMBAS - PC506D
303070
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 K000236872 Nipplo Nipple Nipple Nippel M26x1.5 - D.1/2"F
2 1 K000900052 Guarnizione Gasket Garniture Dichtung OR 4131 (3,53x32,93) D
3 1 K000904164 Guarnizione Gasket Garniture Dichtung OR 4337 D
4 1 K000905256 Rondella Washer Rondelle Scheibe USIT Ø 26.70x35
5 2 K000906635 Semiflangia Half-flange Semiflasque Halbflansch AFS603 Ø 1"
6 1 K000906709 Flangia Flange Bride Flansch 1G12 +VITI+OR CASAPPA
7 1 K000906711 Flangia Flange Bride Flansch Ø 3/4"
8 2 K000912695 Semiflangia Half-flange Semiflasque Halbflansch AFS 308 Ø 3" SAE 3000
9 2 K1012190 Corpo Housing Cloche Verteilerkörper TN 92 16SR D
10 1 K1012192 Corpo Housing Cloche Verteilerkörper TN 92 20SR D
11 1 K1012339 Corpo Housing Cloche Verteilerkörper TN 419 16S D
12 1 K1012352 Corpo Housing Cloche Verteilerkörper TN 421 16S D
13 1 K1012368 Corpo Housing Cloche Verteilerkörper TN 432 16/8S
14 2 K1014757 Corpo Housing Cloche Verteilerkörper TN 92 GG 8SM
15 1 K1025040 Pompa Pump body Corps de la pompe komplette Pumpe PLP-20.20D0-03S1-LEBEA-N-EL-CAS C
16 1 K1024854 Pompa Pump body Corps de la pompe komplette Pumpe A11VO95LRDH1/10RNZDK01-REXROTH C
17 4 K2011312 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 12 DIN 7980 R150 GE
18 4 K2011313 Rosetta Washer Rondelle Scheibe Ø 16 DIN 7980 R150 GE
19 4 K2011322 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 20 DIN 7980 R150 GE
20 4 K2011324 Vite Screw Vis Schraube TCEI M 12x1.75x40 UNI 5931 8.8 GE
21 4 K2011326 Vite Screw Vis Schraube TCEI M 16x2x45 UNI 5931 8.8 GE
22 2 K2011353 Rosetta elastica Lock washer Rondelle a ressort Federscheibe Ø 10 DIN 7980 R150 GE
23 2 K2011416 Rosetta piana Washer Rondelle Scheibe Ø 10 UNI 6592 R40 GE
24 4 K2011453 Vite Screw Vis Schraube TE M20x50 UNI 5739 8.8 GE
25 2 K2011915 Vite Screw Vis Schraube TCEI M10x1.5x25 UNI 5931 8.8 GE
26 1 K1045399 Condotta flessibile Hydraulic hose Conduite flexible biegsame Leitung EN856-4SH D.1`` LG.1150

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 DESCRIZIONE: GRUPPO POMPE - PC506D TAVOLA/PLATES/TABLE
DESCRIPTION: PUMPS UNIT - PC506D PLATTE/ TABLA:

DESCRIPTION: GROUPE POMPES - PC506D

Ufficio Documentazione Tecnica BESCHREIBUNG: PUMPENEINHEIT - PC506D
GRUPO BOMBAS - PC506D
303070
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

27 1 S2036375 Collettore Manifold Collecteur Kollektor Ø 3" 90°
28 1 K2021833 Campana Housing Cloche Glocke SAE 3 - 11"1/2---TEC-1101245-A11V095 D

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 PAGINA LASCIATA BIANCA INTENZIONALMENTE
PAGE INTENTIONALLY LEFT EMPTY
PAGE LAISSÉE BLANCHE EXPRÈS
WEISSE GELASSENE SEITE BEABSICHTIGT
PÁGINA DEJADA INTENCIONALMENTE EN BLANCO
 Descrizione / Description / Description / Beschreibung: PAGE: Data/Date/Date/Datum:

SERBATOIO OLIO - PC S6 06-11-2015

OIL TANK - PC S6 1 3 Tavola/Plates/Table/Platte:

3 0 3 11 3
RESERVOIR OIL - PC S6
ITALY
ÖLTANK - PC S6

Disegno/Drawing
3 Dessin coté/Revisinszeichnung:
23 L2006493-06
17
16
2 14
16 1
17 19
18

24

13
4
28
26

25

5 9
21 7
11 20

6
15 22
6 10
12 27

6 10
15 8
 DESCRIZIONE: SERBATOIO OLIO - PC S6 TAVOLA/PLATES/TABLE
DESCRIPTION: OIL TANK - PC S6 PLATTE/ TABLA:

DESCRIPTION: RESERVOIR OIL - PC S6

Ufficio Documentazione Tecnica BESCHREIBUNG: ÖLTANK - PC S6
TANQUE ACEITE - PC S6
303113
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

1 1 K000905387 Guarnizione Gasket Garniture Dichtung OR 4225 D
2 2 K000906786 Semiflangia Half-flange Semiflasque Halbflansch AFS 305 Ø 1"1/2
3 1 K000909881 Filtro completo Filter Cartouche pourfiltre Luftfilter MPH6304CDSAF5+A25/S D
1 K000910101 Cartuccia filtro Filter cartridge Cartouche p. filtre Filterpatrone MRG30-4-A25-A D
1 K000911104 Kit guarnizione Kit of gaskets Serie de joints Dichtungssatz MP2.050.153 D
1 K1003138 Assieme coperchio Cover Assembly Ensemble couvercle Deckel mit Zubehor X FILTRO MPH630 D
4 1 K000911690 Sfiato Beed Soupiral Entlüftung TAP90H10A000P01 D
5 4 K1007566 Rondella Washer Rondelle Scheibe NL16 12.9 DACROMET
6 3 K1012192 Corpo Housing Cloche Verteilerkörper TN 92 20SR D
7 3 K1012339 Corpo Housing Cloche Verteilerkörper TN 419 16S D
8 1 K1012341 Corpo Housing Cloche Verteilerkörper TN 419 20S
9 3 K1012396 Corpo Housing Cloche Verteilerkörper TN 92 16 SR 3/4"
10 2 K1012637 Raccordo Connection Raccord Anschlußstück TN 426 20SR
11 1 K1013595 Valvola Valve Clapet Ventil AF-NG80 SAE 3" SDA00080W D
12 1 K1016629 Tappo Plug Bouchon Stopfen TN 185 GG 1"1/4 R-.-.'
13 1 K1041013 Livello Level gauge Indicateur niveau Pegelstand LVA30-T-A-P-M12-S02-MP C
14 1 K000231803 Flangia Flange Bride Flansch RICAVATA DA CFCS 108 D.2"CON FOR
15 2 K2010523 Valvola a sfera Ball valve Clapet a bille Kugelventil BVG4-3/4"L-R-PARKER
16 8 K2011312 Rosetta elastica Lock washer Rondelle a ressort Federscheibe D.12 DIN 7980 R150 GE
17 8 K2011324 Vite Screw Vis Schraube TCEI M 12x1.75x40 UNI 5931 8.8 GE
18 4 K2011416 Rosetta piana Washer Rondelle Scheibe Ø 10 UNI 6592 R40 GE
19 4 K000902228 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 10x1.50 UNI 7473 6S Z D
20 1 K1012368 Corpo Housing Cloche Verteilerkörper TN 432 16/8S
21 4 K2013730 Vite Screw Vis Schraube TCEI M 16x2x35 UNI 5931 8.8 GE
22 1 K000909105 Raccordo Connection Raccord Anschlußstück TN 141-1"1/4 x 3/4"
23 1 K1015507 Corpo Housing Cloche Verteilerkörper GES 28 LR WD (TN92GG-28)

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 DESCRIZIONE: SERBATOIO OLIO - PC S6 TAVOLA/PLATES/TABLE
DESCRIPTION: OIL TANK - PC S6 PLATTE/ TABLA:

DESCRIPTION: RESERVOIR OIL - PC S6

Ufficio Documentazione Tecnica BESCHREIBUNG: ÖLTANK - PC S6
TANQUE ACEITE - PC S6
303113
- manuale parti di ricambio - DESIGNACION:

POS. [Link] CODICE DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG NOTE

24 1 S2006069 Coperchio Cover Couvercle Deckel
25 1 S2006070 Guarnizione Gasket Garniture Dichtung
26 14 K2011412 Rondella Washer Rondelle Scheibe Ø 8 UNI 6592 R40 GE
27 1 S2006067 Serbatoio olio Water - oil tank Reservoir eau huile Wasser-Öl Tank 300l
28 14 K000901586 Dado autobloccante Self-locking nut Ecrou de sûrete Selbsthemmutter M 8x1.25 UNI 7473 6S Z D

# Componenti forniti solo in gruppo Disegni e informazioni di proprietà della CIFA- Diffusione e riproduzione vietata a termini di legge.
# Components to be supplied toghether only Drawings and information of CIFA's property . Diffusion and reproduction forbidden according to law terms
D
# Composants fournibles seulment groupé Plans et renseignements de propriete de CIFA. Diffusion et reproduction interdites aux termes de la loi
# Wird ausshliesslich als Reparatursatz geliefert Zeichnungen und angaben gehören zu CIFA. Verbreitung und reproduktion verboten laut gesetz.
 PAGINA LASCIATA BIANCA INTENZIONALMENTE
PAGE INTENTIONALLY LEFT EMPTY
PAGE LAISSÉE BLANCHE EXPRÈS
WEISSE GELASSENE SEITE BEABSICHTIGT
PÁGINA DEJADA INTENCIONALMENTE EN BLANCO
 0 1 2 3 4 5 6 7 8 9

CIFA SPA
VIA STATI UNITI D'AMERICA 26
20030 SENAGO (MI)
Tel. 02/990131

DESCRIZIONE PROGETTO SCHEMA ELETTRICO PCD MOTORE PERKINS

Numero di disegno DK20000210 REV. 00 Numero di pagine 39

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Foglio del titolo / copertina Foglio 1
Verificato Foglio precedente Foglio successivo 1.a
di 39
 0 1 2 3 4 5 6 7 8 9

CIFA SPA
VIA STATI UNITI D'AMERICA 26
20030 SENAGO (MI)
Tel. 02/990131

DESCRIZIONE REVISIONI

REV.01
REV.02
REV.03
REV.04
REV.05
REV.06
REV.07
REV.08
REV.09
REV.10
REV.11
REV.12
REV.13
REV.14
REV.15
REV.16
REV.17
REV.18

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Foglio del titolo / revisioni Foglio 1.a
Verificato Foglio precedente 1 Foglio successivo 1b
di 39
0 1 2 3 4 5 6 7 8 9

COLORI / COLORS Siglatura cavi:

A Azzurro / Light blue M Marrone / Brown
B
C
Bianco / White
Arancio / Orange
N
R
Nero / Black
Rosso / Red
Cables marking:
G Giallo / Yellow S Rosa / Pink
H Grigio / Gray V Verde / Green
L Blu / Blue Z Viola / Violet -2U1

1
2X1/8
2U1/1

Informazioni cavi: -2X1 8

RG 1 = cavo rosso-giallo (RG) da 1mmq (1) 5U1/7

2X1/8
-5U1 7

Cables informations:
RG 1 = red-yellow cable (RG); 1mmq (1)

Numero di pagina
Number of page

Esempio di punto di interruzione:

-001 / 1.2
Example of cross reference:
Numero di colonna
Number of column

Nome del punto di interruzione

Name of cross reference

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Note / Notes Foglio 1b
Verificato Foglio precedente 1.a Foglio successivo 2
di 39
 0 1 2 3 4 5 6 7 8 9

+B
+B

+B
3.1
3.3
3.0 +B
-X1 1 X1 2 -B+ / 3.3
-15+ 4.2
5.5
6 mmq

6 mmq

+B

+B
2.2
+15
+B

+B

-2FU1 21
-2FU2 -2FU3
2A 5A 30A
-2KA2

2.2
-2SB3 /2.6
10 mmq

22
/5.4
+C

+B1

+B2
2.4
+B

+B2
+
-2G1 -X2 15 21

2.5
- -2KA1

+B2

+B2
/2.5 22
VG 1

2.1
+

+B1

+B1
-2G2 1L1 3L2

2.3
- -2U1 -X2 18 -2KA1 -2KA1
/5.1 /2.5 2T1 /2.5 4T2
-2SB1 -2DS1 A1 S33 S34 13 23
-2S1
VG 1

2.8

2.9
DISPOSITIVO DI SICUREZZA
10 mmq

-2U2 SAFETY CONTROLLER 1L1 3L2

CA 1

/5.2
-2SB2 -2KA2 -2KA2
-B

A2 14 24 /2.6 2T1 /2.6 4T2

6 mmq

6 mmq

CA 1

2.6

2.7
-B

-B

-X2 16 -X2 17
3.4
4.1
-B

4.3
A1 A1 4.6
-X1 3 -X1 4
4.6
2.0 -2KA1 -2KA2 +24V
A2 A2
-24V+ / 5.0
6.1
-B1

3.5 17.1
4.5 10.4
3.1
-B1 / 6.0 12.0
4.0
11.1 15.2
4.6
-B

-B

-B
18.0 16.3
4.9
-B -B
-B- / 5.0
12.0
14.1
BATTERIE FUNGHI EMERGENZA RELE' DI SICUREZZA RELE' DI SICUREZZA 15.1
17.5
17.9

BATTERIES EMERGENCY STOP AUXILIARY AUXILIARY

SAFETY RELAY SAFETY RELAY

NO NC NO NC
/2.7 /2.4 /2.7 /2.4
/2.7 /2.7

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Circuito sicurezza / Safety circuit Foglio 2
Verificato Foglio precedente 1b Foglio successivo 3
di 39
 0 1 2 3 4 5 6 7 8 9

2.8
-B+
RISERVA SEGNALE W LIVELLO MOTORE DIESEL POSITIVO TEMPERATURA PRESSIONE
CARBURANTE MOTORE DIESEL CARBURANTE AVVIATO D+ SOTTO CHIAVE MOTORE DIESEL OLIO MOTORE
6 mmq +B

LOW LEVEL W SIGNAL FUEL DIESEL ENGINE UNDER KEY DIESEL ENGINE OIL PRESSURE
FUEL DIESEL ENGINE LEVEL RUNNING SIGNAL POSITIVE TEMPERATURE DIESEL ENGINE
-3FU1
30A
30

10.0 9.6 2.8 2.8 2.8 7.3 8.8 8.0 7.4 3.0 3.0 9.5 7.0
-3.1 -9.1 -B+ -B+ -24V+ -3.7 -W -3.6 -D+ -15+ -15+ -3.8 -3.4
30

30

30

+24V
+B
0-P 30 0-1 30/1 1-2 30
P012
3.1

9.1
-3SA1 -3FU2 -3FU3 30
15/54 50 17 5A 30A -5KA5
/5.3 87a
+50

3.6

+15

+15
D+

3.8
3.7

3.4
3.11
3.8

3.2
-X3 9 30 30 -3D3 -3D4 -3R1
-3K3 -3K2 P600K P600K
/3.2 87 /3.1 87 6A 6A

3.3
470 ohm

3.10
3.9

-50+ -X3 1 -X3 2 -X3 4 -X3 3 3W -X3 14 -X3 11 -X3 6 -X3 7

+15

-X1 11 -X1 12
-X3 10 -X3 12

4 mmq

4 mmq
3.9

86 86 1
-3K2 -3K3
85 85 -3M1
M -3E1 -3Y1

2
-15+ PE
2.1 -X3 13 -3U1 -X3 15 -X3 8 -X3 5
3.8
-B

-B

3.8

-B1

-B1
-B

-B
6.1
10.9 2.9 / -B- 2.1 / -B1
17.3

POSITIVO SOTTO RELE CANDELETTE RELE POMPA POMPA CANDELETTE ELETTROSTOP

CHIAVE +15 PRERISCALDO GASOLIO GASOLIO PRERISCALDO MOTORE

UNDER KEY GLOW FUEL FUEL GLOW ELECTRIC

POSITIVE +15 PRE-HEAT RELAY PUMP RELAY PUMP PRE-HEAT SHUT-OFF

NO NC NO NC
/3.3 /3.3

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS Inserzione ausiliari-segnali motore diesel / Auxiliary
Foglio 3
Verificato enable-diesel engine signal Foglio precedente 2 Foglio successivo 4
di 39
0 1 2 3 4 5 6 7 8 9

2.8 2.8 2.8 10.1 2.8 16.3

-24V+ -B+ -24V+ -10.1 -24V+ -4.11

+24V

+24V

+24V
10.1

4.11
+B
-4FU1 -4FU2
-X3 18 20A
-X2 21
20A 18.6
-4.12

4.9
CV 1
4.3
4.1

4.12
-4RP1 30

30
4K7 -4K2
Z1 Z2
+ - /4.9 87 -4D1

4.11
-4S1 T -4K1 -4S2 1N4007
/4.1 87 Z3
4.4

4.11
N1
Z1

4.10
4.2

-X3 17
-X2 22
-X2 19 -X2 20
-X3 19

4.11
M 2.5
-4M1
M -4M2
M -4M3
M

4.5
4.2

N 2.5
86
-X2 23 86
-4K1 -4.5
85 -X3 16 8.9
-4K2
85

+24V
-B

-B

-B

-B1

4.8
-B

-B

-B
2.9 / -B- -B1 -4.8 -24V+ -B- -B-
2.1 9.3 2.8 2.9 2.9

RELE SCAMBIATORE SCAMBIATORE VENTILATORE FC PORTELLA POTENZIOMETRO REGOLAZ. VIBRATORE RELE' VIBRATORE
DI CALORE DI CALORE QUADRO RPS

HEAT HEAT PANEL HOPPER DOOR RPS VIBRATOR VIBRATOR RELAY

EXCHANGER RELAY EXCHANGER FUN LIMIT SWITCH REGULATION POTENTIOMETER

NO NC NO NC
/4.2 /4.6

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS Sicurezze portella-vibratore-scambiatore / Hopper door
Foglio 4
Verificato safety-vibrator-exchanger Foglio precedente 3 Foglio successivo 5
di 39
 0 1 2 3 4 5 6 7 8 9

12.2
+24V B+
2.8 / -24V+ 2.8 / -B+ -11.1

5.1

5.1

11.1
-X2 24 -X2 26 18.5 18.4
-5.9 -5.8

LB 1

LB 1

11.1

11.1
5.1
0-1 0-2
-2U1 -2U2

5.9

5.8
1 0 2

-5FU1 /2.1 /2.2 -5FU2 -5SA1

5A -2SB1 -2SB2 18.5 10A /5.8
-2SB3 -5.3 -5D2 /5.8 -5D3
/2.3 1N4007 1N4007

5.5

5.5

5.6

5.6
AM 1
AM1

5.3
-X2 25 -X2 27 -5D1
1N4007

5.4
5.1

5.5

5.6
5.2

5.2

5.2

5.2
-XM2 5.4

-5.5 -5.6

5.4
9.8 9.9

-5U1
CARICA BATTERIE
5.2

BATTERY CHARGER

-B
86
-5KA5 -XM2 -B
85
-B

-B
-B -B
2.9 / -B-

RELE' CARICA BATTERIE COMANDO ACC/DEC

STOP MOTORE PER RADIOCOMANDO MOTORE

ENGINE STOP BATTERY CHARGER FOR RPM + /RPM -

RELAY REMOTE CONTROLLER DIESEL ENGINE
OPTIONAL
NO NC
/3.4

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS Stop motore diesel-comando acc-dec / Diesel engine
Foglio 5
Verificato stop-throttle up-down command Foglio precedente 4 Foglio successivo 6
di 39
 0 1 2 3 4 5 6 7 8 9

2.1 / -B1
3.0 / -15+
2.8 / -24V+

CAN1_H
CAN1_L
+15V

+24V

+24V

+24V

+24V
+15

+15
-B1

-B1

-B1

-B1

-B1

-B1

-B1
-R1

CAN1_H

CAN1_L
CAN1_H
CAN1_L
60 Ohm

R
-7X1 3 2 5 4

-XM4 1 19 10 -XM4 20 37 42 -XM4 47 29 -XM3 1 19 10 -XM3 20 37 42 -XM3 46 28

-7X2 2 7 -IFM 1 19 10 20 37 42 47 29 1 19 10 20 37 42 46 28
IFM CR 0452
ST SIDE EX SIDE
SPINA 9 PINS CAN DENTRO QUADRO
9 PINS CAN PLUG INSIDE ELECTRIC BOX

IFM PLC
IFM CR 2532

ESC

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Alimentazione PLC / PLC Power Supply Foglio 6
Verificato Foglio precedente 5 Foglio successivo 7
di 39
 0 1 2 3 4 5 6 7 8 9

PRESSIONE SEGNALE RISERVA MOTORE DIESEL PULSANTE PULSANTE COMANDI COMANDI

OLIO MOTORE CARBURANTE AVVIATO D+ POMPAGGIO REMOTO STOP POMPA-ASPIRA LOCALI REMOTI

OIL PRESSURE LOW LEVEL DIESEL ENGINE REMOTE PUMPING SUCTION-PUMP. STOP LOCAL REMOTE
DIESEL ENGINE FUEL RUNNING SIGNAL BUTTON BUTTON COMMAND COMMAND

3.9 3.5 3.7 18.3 12.3 12.2 12.2

-3.4 -3.7 -D+ -12.2 -11.3 -11.1 -11.2

11.4

12.2

11.3

11.1

11.2
D+
3.4

-XM4 36

-IFM 55 36 54 35 53 24 52 33

INPUT

IFM PLC ST SIDE

OUTPUT IFM CR 2532

18 17 16 15 14 13 12 11

11.8
14.1

11.7

13.7
17.1

8.2
8.7

7.1
-14.1 -17.1 -8.7 -11.7 -11.8 -8.2 -13.7 -7.1
14.2 17.7 15.1 12.4 12.5 11.1 15.7 17.5

RPS USCITA PWM POMPA SPIA POMPAGGIO SPIA ASPIRAZIONE EV. POMPAGGIO BUZZER ACCELERA
PER ATTUATORE ACC/DEC. GRASSO ATTIVO ATTIVO ALLARME DIESEL

RPS PWM CONTROL OUT GREASE PUMPING ON SUCTION ON PUMPING ALLARM DIESEL RPM UP
SOLENOID VALVE FOR RPM UP/DOWN PUMP LAMP LAMP SOLENOID VALVE BUZZER

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
IN-OUT PLC / PLC IN-OUT Foglio 7
Verificato Foglio precedente 6 Foglio successivo 8
di 39
 0 1 2 3 4 5 6 7 8 9

LIVELLO PULSANTE PULSANTE PULSANTE FINECORSA N° 1 FINECORSA N° 2 SEGNALE W PORTELLA

CARBURANTE POMPA LOCALE ASPIRAZIONE LOCALE ASPIRAZIONE REMOTO GRUPPO POMP. (VASCHETTA) GRUPPO POMP. (VASCHETTA) MOTORE DIESEL APERTA

FUEL LOCAL PUMP REMOTE SUCTION LOCAL SUCTION PUMPING UNIT PUMPING UNIT RPM SIGNAL HOPPER DOOR
LEVEL BUTTON BUTTON BUTTON LIMIT SWITCH N°1 LIMIT SWITCH N°2 DIESEL ENGINE OPEN

3.6 12.4 12.5 18.4 15.3 15.4 3.6 4.4

-3.6 -11.4 -11.5 -12.3 -13.8 -13.9 -W -4.5

11.4

11.5

12.3

13.8

13.9
3.6

4.5
W
-IFM 34 41 23 40 22 39 21 38

INPUT

IFM PLC ST SIDE

OUTPUT IFM CR 2532

6 04 05 07 08 09 03 03 25 02

-XM4 04 -XM4 05 -XM4 07 -XM4 08 -XM4 09 -XM4 43 -XM4 03 -XM4 25 -XM4 02

8.1

-8.1
17.6

DECELERA
DIESEL

DIESEL RPM DOWN

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
IN-OUT PLC / PLC IN-OUT Foglio 8
Verificato Foglio precedente 7 Foglio successivo 9
di 39
 0 1 2 3 4 5 6 7 8 9

FILTRO OLIO FINECORSA POSITIVO POT. REGOLAZIONE SEGNALE RPS TEMPERATURA SELETTORE SCAMBIO COMANDO ACCELERA COMANDO DECELERA
INTASATO ATTUATORE ELETTRICO DI PORTATA DA REMOTO MOTORE DIESEL ANALOG. VALVOLA MOTORE DIESEL MOTORE DIESEL

OIL FILTER NEGATIVE LIMIT SWITCH FLOW REGULATION RPS REMOTE DIESEL ENGINE S-VALVE RPM UP RPM DOWN
CLOGGED ELECTRIC ACTUATOR POTENTIOMETER SIGNAL TEMPERATURE ANALOG SELECTOR DIESEL ENGINE DIESEL ENGINE

14.7 17.2 4.5 18.7 3.8 12.6 5.8 5.8

14.4 9.3 4.8 9.2 3.8 12.5 5.5 5.6

9.2

3.8
4.8

12.5
14.4

9.3

5.5

5.6
-IFM 55 36 54 35 53 34 52 33

INPUT

IFM PLC EX SIDE

OUTPUT IFM CR 2532

18 17 16 15 14 13 12 11

-XM3 14 -XM3 12 -XM3 11

8.1

8.2

8.3

8.4

9.1
-8.3 -8.4 -8.5 -8.6 -9.1
11.3 11.4 11.5 11.7 3.2

EV. ASPIRAZIONE 1 EV. ASPIRAZIONE 2 EV. ASPIRAZIONE 3 EV. ASPIRAZIONE 4 LIBERO USCITA RELE POMPA LIBERO LIBERO
GASOLIO

SUCTION SUCTION SUCTION SUCTION FREE OUT FUEL FREE FREE

SOLENOID VALVE 1 SOLENOID VALVE 2 SOLENOID VALVE 3 SOLENOID VALVE 4 PUMP RELAY

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
IN-OUT PLC / PLC IN-OUT Foglio 9
Verificato Foglio precedente 8 Foglio successivo 10
di 39
 0 1 2 3 4 5 6 7 8 9

TELECOMANDO LIVELLO OLIO 1 TEMPERATURA OLIO FUNGHI FINECORSA NEGATIVO 2° FINECORSA N° 1 2° FINECORSA N° 2 POSITIVO SOTTO
INSERITO IDRAULICO BASSO IDRAULICO ALTA EMERGENZA ATTUATORE ELETTRICO GRUPPO POMP.(CONTEGGIO) GRUPPO POMP.(CONTEGGIO) CHIAVE +15

REMOTE HYDRAULIC OIL HYDRAULIC OIL EMERGENCY NEGATIVE LIMIT SWITCH 2nd PUMPING UNIT 2nd PUMPING UNIT UNDER KEY
ENABLE LEVEL LOW 1 HIGH TEMPERATURE STOP ELECTRIC ACTUATOR LIMIT SWITCH N°1(COUNT) LIMIT SWITCH N°2(COUNT) POSITIVE +15

18.8 15.9 15.8 2.8 17.3 14.3 14.5 3.0

10.2 13.5 13.6 24V+ 10.3 14.8 14.9 -15+

+24V
10.2

13.5

13.6

10.3

14.8

14.9

+15
-IFM 24 41 23 40 22 39 21 38

INPUT

IFM PLC EX SIDE

OUTPUT IFM CR 2532

6 9 02 25 03 43 04 05 07 08

-XM3 02 -XM3 25 -XM3 03 -XM3 43 -XM3 04 -XM3 05 -XM3 07 -XM3 08

10.1
8.3

-3.1 -10.1
3.1 4.4
14.3
15.3

RELE' ALIMENTAZIONE
PRERISCALDO SENSORI

GLOW PRE-HEAT SENSOR

RELAY POWER SUPPLY

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
IN-OUT PLC / PLC IN-OUT Foglio 10
Verificato Foglio precedente 9 Foglio successivo 11
di 39
0 1 2 3 4 5 6 7 8 9

7.6 9.0 9.1 9.3 9.4

-8.2 -8.3 -8.4 -8.5 -8.6
8.2

8.3

8.4

8.5

8.6
-X2 1 -X2 2 -X2 3 -X2 4 -X2 5

HM 1

SL 1
B1

HS 1
LA 1
-11YV1 -11YV2 -11YV3 -11YV4 -11YV5
N1

N1

N1

N1

N1
X2 7 X2 8 X2 9 X2 10 X2 11
-B1

-B1

-B1

-B1

-B1
2.1 / -B1

EV VENTING EV EV EV EV
ASPIRAZIONE ASPIRAZIONE ASPIRAZIONE ASPIRAZIONE

MAIN PUMPING UNIT SUCTION SUCTION SUCTION SUCTION

SOLENOID VALVE SOLENOID VALVE SOLENOID VALVE SOLENOID VALVE SOLENOID VALVE

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Elettrovalvole pompante / Pumping unit solenoid valves Foglio 11
Verificato Foglio precedente 10 Foglio successivo 12
di 39
 0 1 2 3 4 5 6 7 8 9

+24V +24V +24V +24V +24V +24V

2.8 / -24V+

7.4 7.5
-11.7 -11.8

+24V
+24V

+24V

+24V

+24V

+24V

11.8
11.7
0-2 0-1 0-1
1 0 2
13
-12SA2 -12P1 -12PH2 -12PH3 -12S2
/12.2 14
/12.2
locale
local

remoto
remote
11.1

11.2

11.3

11.4

11.5

12.5
-11.1 -11.2 -11.3 -11.4 -11.5 -12.5
5.8 7.9 7.6 8.1 8.3 9.6
7.8 18.3
18.6
18.7

B-

B-
B- B-
2.9 / -B-

SELETTORE ATTIVAZIONE COMANDI COMANDI PULSANTE PULSANTE PULSANTE SELETTORE SCAMBIO

COMANDI LOCALI REMOTI STOP POMPA-ASPIRA POMPAGGIO ASPIRAZIONE VALVOLA

COMAND ENABLE LOCAL REMOTE SUCTION-PUMP. STOP PUMPING SUCTION S-VALVE

SELECTOR COMMAND COMMAND BUTTON BUTTON BUTTON SELECTOR

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Pulsanteria / push button Foglio 12
Verificato Foglio precedente 11 Foglio successivo 13
di 39
 0 1 2 3 4 5 6 7 8 9

TELECOMANDO
REMOTE CONTROL
-13U1

0-2 0-1 0-1 0-2 0-1 0-2

11 1 0 2 1 0 2 1 0 2

-13S1 -13SA1 -13S2 -13S3

12 /13.3
/13.3

pompa
pumping

aspira
suction

clacson
horn

vibratore
vibrator

accelera
trottle up

decelera
trottle down
-X4 1 -X4 7 2 3 6 8 5 4 10 11 15 16

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Telecomando / Remote control Foglio 13
Verificato Foglio precedente 12 Foglio successivo 14
di 39
0 1 2 3 4 5 6 7 8 9

7.0 10.1 9.0

-14.1 -10.1 -14.4

10.1
14.1

-X2 6 -X2 28

14.4

14.4
C1

C1
-XM2 14.4 -XM2 14.4
SV 1

-24V

N1

N1
11 11
+ - + -
-14YV1 -14S1 -14S2 -14S3 P -14S4 P
12 12

G1
V1
N1

-X2 30
-X2 31

-X2 12 -14V1 -14V2 -X2 29

-XM2 -B -XM2 -B

14.9
14.8
B-

B-

B-

B-
-14.8 -14.9
10.6 10.8
B- B-
2.9 / -B-

EV REGOLAZIONE 2° FINECORSA N° 1 2° FINECORSA N° 2 FILTRO OLIO FILTRO OLIO

CICLI POMPANTE GRUPPO POMP.(CONTEGGIO) GRUPPO POMP.(CONTEGGIO) INTASATO 1 INTASATO 2

FLOW REGULATION 2nd PUMPING UNIT 2 nd PUMPING UNIT OIL FILTER 1 OIL FILTER 2
SOLENOID VALVE LIMIT SWITCH N°1 LIMIT SWITCH N°2 CLOGGED CLOGGED
OPTIONAL OPTIONAL

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS Elettrovalvola RPS e finecorsa pompante / RPS solenoid
Foglio 14
Verificato valve and pumping unit limit switch Foglio precedente 13 Foglio successivo 15
di 39
0 1 2 3 4 5 6 7 8 9

16.3
7.3 2.8 10.1 18.5 7.8 10.3 10.1
-8.7 -24V+ -10.1 -15.1 -13.7 -13.6 -13.5

24V+

10.1

15.1

13.6

13.5
13.7
30
-15K1
/15.1 87
13.1

-X3 20 -X3 30 -X3 32

-XM2 13.6 -XM2 13.5
8.7

13.6

13.5
10.1
10.1
-X2 13
-24V
H1

1
11 11
-15M1
M -15S1
+ -
-15S2
+ -
-15H2 -15H1 -15S5 -15S4
12 12
13.2

13.3
2
86
N1

-15K1

-24V
85 -15V1 -15V2
B-
13.8

13.9
-XM2 -B -XM2 -B
-X2 14
-X3 22 -X3 23 -X3 21 -X3 31

B-

B-

B-
-13.8 -13.9
8.5 8.6
B-

B-

B-
B- B- B- B- B- B-
2.9 / -B-

RELE POMPA POMPA FINECORSA N° 1 FINECORSA N° 2 CLACSON BUZZER SENS. TEMPERATURA SENSORE LIVELLO
GRASSO GRASSO GRUPPO POMP.(VASCHETTA) GRUPPO POMP.(VASCHETTA) ALLARME OLIO OLIO

GREASE PUMP GREASE PUMPING UNIT PUMPING UNIT HORN ALLARM OIL TEMPERATURE OIL LEVEL
RELAY PUMP LIMIT SWITCH N°1 LIMIT SWITCH N°2 BUZZER SENSOR SENSOR

NO NC OPTIONAL OPTIONAL
/15.2

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS Finecorsa conteggio- pompa grasso-clacson / Grease
Foglio 15
Verificato pump-horn-limit switch Foglio precedente 14 Foglio successivo 16
di 39
0 1 2 3 4 5 6 7 8 9

-16U1
PULSANTIERA CLACSON - VIBRATORE
HORN - VIBRATOR PENDANT PUSH BUTTON

-16S1 -16S2

VIBRATORE
VIBRATOR
CLACSON
HORN

GV 0.75
M 0.75

L 0.75
-X5 1 -X5 2 -X5 3 -X5 4

12.4
15.6 / -15.1

24V+
2.8 / -24V+

4.11
4.9 / -4.11

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS Pulsantiera clacson-vibrator / Horn-vibrator pendant push
Foglio 16
Verificato button Foglio precedente 15 Foglio successivo 17
di 39
0 1 2 3 4 5 6 7 8 9

7.9 8.0 7.1 2.9

-7.1 -8.1 -17.1 -B-

ATTUATORE ACC.

17.1

B-
8.1
7.1

17.1

17.1
B-

B-
87a 87 87a 87
-17K1 -17K2
/17.5 30 /17.6 30
YELLOW
BROWN

GREEN
BLACK

BLUE

RED

-X3 24 -X3 25 -X3 26 -X3 27 -X3 28 -X3 29

86 86
-17K1 -17K2
10.3
17.2

17.3

15+
9.3
B-

85 85

17.2

17.3
B-

B-
-B- -17.2 -17.3 -9.3 -10.3 -15+
2.9 17.7 17.8 9.1 10.5 3.0
B- B-
2.9 / -B-
-17.2 -17.3
17.1 17.2

ATTUATORE RELE ACCELERA RELE DECELERA INVERSIONE ACC/DEC

ACCELERATORE DIESEL DIESEL ATTUATORE ELETTRICO

ACTUATOR DIESEL RPM UP DIESEL RPM DOWN INVERSION ACC/DEC

ACCELERATOR ACTUATOR ACCELERATOR
NO NC NO NC
/17.7 /17.7 /17.8 /17.8

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS Attuatore acceleratore motore diesel / Diesel accelerator
Foglio 17
Verificato Attuator Foglio precedente 16 Foglio successivo 18
di 39
 0

2.1 / -B1
X4 :
X4 :

-X4
-B1 Negativo
Negative

10
1

Data
Elab.
CONNETTORE RADIO

Verificato
15/10/2014
REMOTE CONTROL CONNECTOR

[Link]
-X4
-B1 Negativo potenziometro cicli
2

Negative flow potentiometer

14
-X4

11.2 Positivo alimentazione radio

1

12.2

Remote positive
-11.2
-X4
3

12.2 Pompa da remoto

7.5
2

Remote pumping for.

-12.2
-X4

12.3 Aspira da remoto

8.4
3

Remote pumping rev.

-12.3
-X4

5.5 Accelera da remoto

4

5.9
4

Remote acc.
-5.8
-X4

5.6 Decelera da remoto

5.7
5

Remote dec.
-5.9

SCHEMA ELETTRICO PCD MOTORE PERKINS

-X4

15.1 Start/clacson da remoto

5

15.6

Remote Horn/sart
15.1
-X4

5.3 Stop motore da radio

5.4
7

Remote engine stop

-5.3
-X4

4.12 Vibratore da remoto

4.8
8

Remote vibrator
6

-4.12
-X4

11.2 Positivo potenziometro cicli

Descrizione pagina
12.2

Positive flow potentiometer

15

-11.2
-X4

9.2 Segnale potenziometro da remoto

9.4

Remote potentiometer signal

-9.2
16
7

Connessione radio-braccio / Boom-radio connector

-X4

11.2 Segnale telecomando inserito

12.2

Remote tele signal

11

-11.2
-X4

10.2 Segnale telecomando inserito

10.0

Remote tele signal

12

-10.2
8

Foglio precedente 17
Numero disegno DK20000210
Foglio successivo 19
9

di
Foglio
Rev. 00

39
18
0 1 2 3 4 5 6 7 8 9

Lista degli elementi funzionali / Device tag list

Sigla / Device tag Descrizione / Description Pagina / Page Simbolo / Symbol Sigla / Device tag Descrizione / Description Pagina / Page Simbolo / Symbol

Morsettiera plc lato ST / St side plc terminal

-IFM Centralina Mi-box 3B6 / Mi-box card 3B6 /6.5 -XM4 board
/6.5 1

-R1 Resistenza 120 ohm / 120 ohm resistance /6.9 -2DS1 Dispositivo di sicurezza / Safety controller /2.3

Connettore batterie-quadro / Batteries 3

-X1 electrical box connector
/2.0 -2FU1 Fusibile / Fuse /2.1

Connettore quadro emergenze / Emergency 16

-X2 stop-electric box connector
/2.1 -2FU2 Fusibile / Fuse /2.5

Connettore quadro-motore diesel / Electrical 1

-X3 box-diesel engine connector
/3.5 -2FU3 Fusibile / Fuse /2.7

+
Connettore quadro-radiocomando / 1
-X4 Electrical box-radiocontroller connector
/18.3 -2G1 Batteria / Battery /2.0
-

+
Connettore Pulsantiera Portatile / Remote 2
-X5 Control Connector
/16.5 -2G2 Batteria / Battery /2.0
-

A1
Morsettiera optional / Optional terminal
-XM2 board
/15.8 -B -2KA1 Relè sicurezza / Safety relay /2.5
A2

A1
Morsettiera plc lato EX / Ex side plc terminal
-XM3 board
/9.5 14 -2KA2 Relè sicurezza / Safety relay /2.6
A2

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Valutazione Foglio 19
Verificato Foglio precedente 18 Foglio successivo 19.a
di 39
0 1 2 3 4 5 6 7 8 9

Lista degli elementi funzionali / Device tag list

Sigla / Device tag Descrizione / Description Pagina / Page Simbolo / Symbol Sigla / Device tag Descrizione / Description Pagina / Page Simbolo / Symbol

Staccabatterie automezzo / Truck battery

-2S1 breaker
/2.0 -3D3 Diodo / Diode /3.4

Pulsante stop emergenza su quadro / Main

-2SB3 panel emergency stop
/2.3 -3D4 Diodo / Diode /3.7

Cassetta stop emergenza sinistra / Left

-2U1 emergency stop box
/2.1 -3E1 Candeletta / Glow /3.3

Pulsante stop emergenza sinistro / Left

-2U1-2SB1 emergency stop push button
/2.1 -3FU1 Fusibile / Fuse /3.1

Cassetta stop emergenza destra / Right

-2U2 emergency stop box
/2.2 -3FU2 Fusibile / Fuse /3.3

Pulsante stop emergenza destro / Right

-2U2-2SB2 emergency stop push button
/2.3 -3FU3 Fusibile / Fuse /3.3

86
Relè candelette preriscaldo / Preheat glow
-2V1 Diodo / Diode /2.4 -3K2 relay
/3.1
85

86
-3D1 Diodo / Diode /3.1 -3K3 Relè pompa gasolio / Fuel pump relay /3.2
85

M
-3D2 Diodo / Diode /3.2 -3M1 Pompa gasolio / Fuel pump /3.3

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Valutazione Foglio 19.a
Verificato Foglio precedente 19 Foglio successivo 19.b
di 39
0 1 2 3 4 5 6 7 8 9

Lista degli elementi funzionali / Device tag list

Sigla / Device tag Descrizione / Description Pagina / Page Simbolo / Symbol Sigla / Device tag Descrizione / Description Pagina / Page Simbolo / Symbol

86
Relè scambiatore di calore / Heat exchanger
-3R1 Resistenza / Resistance /3.7 -4K1 relay
/4.1
85

0-P 30 0-1 30/1 1-2 30 86

P012

-3SA1 Blocchetto avvaimento / Starting key switch /3.0 -4K2 Relè vibratore / Vibrator relay /4.9
15/54 50 17 85

-3U1 Terra / Ground connection /3.3 PE

-4M1 Scambiatore di calore / Heat exchanger fun /4.2
M

-3Y1 Elettrostop / Elettrostop /3.4 -4M2

Ventilatore quadro elettrico / Electrical box
/4.3
M
fun

-4D1 Diodo / Diode /4.8 -4M3 Vibratore / Vibrator /4.6

M

Z3 Z1
Potenziometro regolazione di portata / Flow
-4D2 Diodo / Diode /4.0 -4RP1 regulation potentiometer
/4.5
Z2

Sensore temperatura olio / Oil temperature

-4D3 Diodo / Diode /4.8 -4S1 sensor
/4.1

Finecorsa n°1 Gruppo Pompante / N°1 + -

-4FU1 Fusibile / Fuse /4.2 -4S2 Pumping Unit Limit Switch
/4.4

-4FU2 Fusibile / Fuse /4.6 -5D1 Diodo / Diode /5.4

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Valutazione Foglio 19.b
Verificato Foglio precedente 19.a Foglio successivo 19.c
di 39
0 1 2 3 4 5 6 7 8 9

Lista degli elementi funzionali / Device tag list

Sigla / Device tag Descrizione / Description Pagina / Page Simbolo / Symbol Sigla / Device tag Descrizione / Description Pagina / Page Simbolo / Symbol

7
-5D2 Diodo / Diode /5.7 -7X2 Connettore CAN / Can connector /6.4

-5D3 Diodo / Diode /5.9 -11V1 Led e diodo / Led and diode /11.1

-5D4 Diodo / Diode /5.2 -11V2 Led e diodo / Led and diode /11.2

-5FU1 Fusibile / Fuse /5.1 -11V3 Led e diodo / Led and diode /11.3

-5FU2 Fusibile / Fuse /5.5 -11V4 Led e diodo / Led and diode /11.5

86
Elettrovalvola pompa / Pumping solenoid
-5KA5 Relè stop motore / Engine stop relay /5.3 -11YV1 valve
/11.1
85

0-1
Selettore acc-dec / Throttle up/down 1 0 2 Elettrovalvola aspirazione 1 / 1st pumping
-5SA1 selector
/5.8 -11YV2 [Link]
/11.3

Elettrovalvola aspirazione 2 / 2nd pumping

-5U1 Modulo 6 diodi P600K / 6 diodes P 600K /5.4 -11YV3 [Link]
/11.4

Connettore alimentazione Display /Display 2 Elettrovalvola aspirazione 3 / 3rd pumping

-7X1 Power Supply Connector
/6.2 -11YV4 [Link]
/11.5

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Valutazione Foglio 19.c
Verificato Foglio precedente 19.b Foglio successivo 19.d
di 39
0 1 2 3 4 5 6 7 8 9

Lista degli elementi funzionali / Device tag list

Sigla / Device tag Descrizione / Description Pagina / Page Simbolo / Symbol Sigla / Device tag Descrizione / Description Pagina / Page Simbolo / Symbol

0-1
Elettrovalvola aspirazione 4 / 4rd pumping Selettore accelera-decelera / throttle 1 0 2
-11YV5 [Link]
/11.7 -13U1-13S3 up-down selector
/13.6

0-2
Pulsante in cabina per stop botte / Cabin Selettore Pompa-Aspira / Pumping-Suction 1 0 2
-12P1 push button to stop drum
/12.3 -13U1-13SA1 selector
/13.3

Connettore telecomando / Telecontrol

-12PH2 Pulsante Pompa / Pumping Push Button /12.4 -13U1-X4 connector
/13.0 1

Finecorsa n°1 Gruppo Pompante / N°1 + -

-12PH3 Pulsante Aspira / Suction Push Button /12.5 -14S1 Pumping Unit Limit Switch
/14.3

0-1
13 + -
Selettore scambio valvola S / S valve Finecorsa n°2 Gruppo Pompante / N°2
-12S2 commutation selector
/12.6 -14S2 Pumping Unit Limit Switch
/14.5
14

0-2 11
Selettore remoto-locale / Local-remote 1 0 2 Sensore filtro olio intasato 1 / Oil filter
-12SA2 selector
/12.2 -14S3 clogged 1
/14.6 P
12

11
Pulsantiera clascon-vibratore / Horn-vibrator Sensore filtro olio intasato 2 / Oil filter
-13U1 pendant push button
/13.0 -14S4 clogged 2
/14.7 P
12

11
-13U1-13S1 Fungo Emergenza / Emergency Stop /13.0 -14V1 Diodo / Diode /14.3
12

0-1
Selettore clacson-vibratore / Vibrator-horn 1 0 2
-13U1-13S2 selector
/13.4 -14V2 Diodo / Diode /14.5

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Valutazione Foglio 19.d
Verificato Foglio precedente 19.c Foglio successivo 19.e
di 39
0 1 2 3 4 5 6 7 8 9

Lista degli elementi funzionali / Device tag list

Sigla / Device tag Descrizione / Description Pagina / Page Simbolo / Symbol Sigla / Device tag Descrizione / Description Pagina / Page Simbolo / Symbol

-14YV1 Elettrovalvola RPS / RPS solenoid valve /14.2 -15V1 Diodo / Diode /15.3

-15H1 Cicalino / Buzzer /15.7 -15V2 Diodo / Diode /15.4

Pulsantiera clascon-vibratore / Horn-vibrator

-15H2 Clacson / Horn /15.6 -16U1 pendant push button
/16.3

86 86
-15K1 Relè pompa grasso / Grease pump relay /15.1 -17K1 Relè Accelera / RPM up relay /17.5
85 85

1
86
M
-15M1 Pompa grasso / Grease pump /15.2 -17K2 Relè decelera / RPM down relay /17.6
85
2

Finecorsa n°1 Gruppo Pompante / N°1 + -

-15S1 Pumping Unit Limit Switch
/15.3

Finecorsa n°2 Gruppo Pompante / N°2 + -

-15S2 Pumping Unit Limit Switch
/15.4

11
-15S4 Sensore Livello Olio / Oil Level Sensor /15.9
12

11
Sensore Temperatura Olio / Oil
-15S5 Temperature Sensor
/15.8
12

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Valutazione Foglio 19.e
Verificato Foglio precedente 19.d Foglio successivo 20
di 39
0 1 2 3 4 5 6 7 8 9

Schema connettori / Connector diagram

Connettore / Connector 13U1-X4
N° polo / Pole number Pagina / Page
1 /13.0

2 /13.3

3 /13.3

4 /13.6

5 /13.6

6 /13.4

7 /13.2

8 /13.5

10 /13.7

14 /13.8

15 /13.8

16 /13.9

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Connettore Foglio 20
Verificato Foglio precedente 19.e Foglio successivo 21
di 39
0 1 2 3 4 5 6 7 8 9

Schema connettori / Connector diagram

Connettore / Connector X1
N° polo / Pole number Pagina / Page
1 /2.0

2 /2.1

3 /2.0

4 /2.1

11 /3.3

12 /3.4

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Connettore Foglio 21
Verificato Foglio precedente 20 Foglio successivo 22
di 39
0 1 2 3 4 5 6 7 8 9

Schema connettori / Connector diagram

Connettore / Connector X2
N° polo / Pole number Pagina / Page
1 /11.1

2 /11.3

3 /11.4

4 /11.5

5 /11.7

6 /14.2

7 /11.1

8 /11.3

9 /11.4

10 /11.5

11 /11.7

12 /14.2

13 /15.2

14 /15.2

15 /2.1

16 /2.1

17 /2.3

18 /2.3

19 /4.4

20 /4.4

21 /4.4

22 /4.6

23 /4.6

24 /5.2

25 /5.2

26 /5.3

27 /5.3

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Connettore Foglio 22
Verificato Foglio precedente 21 Foglio successivo 22.a
di 39
0 1 2 3 4 5 6 7 8 9

Schema connettori / Connector diagram

Connettore / Connector X2
N° polo / Pole number Pagina / Page
28 /14.3

29 /14.5

30 /14.3

31 /14.5

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Connettore Foglio 22.a
Verificato Foglio precedente 22 Foglio successivo 23
di 39
0 1 2 3 4 5 6 7 8 9

Schema connettori / Connector diagram

Connettore / Connector X3
N° polo / Pole number Pagina / Page
1 /3.5

2 /3.6

3 /3.6

4 /3.7

5 /3.6

6 /3.8

7 /3.9

8 /3.5

9 /3.1

10 /3.3

11 /17.3

12 /3.4

13 /3.3

14 /3.8

15 /3.4

16 /4.2

17 /4.2

18 /4.1

19 /4.1

20 /15.3

21 /15.5

22 /15.3

23 /15.4

24 /17.1

25 /17.1

26 /17.2

27 /17.2

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Connettore Foglio 23
Verificato Foglio precedente 22.a Foglio successivo 23.a
di 39
0 1 2 3 4 5 6 7 8 9

Schema connettori / Connector diagram

Connettore / Connector X3
N° polo / Pole number Pagina / Page
28 /17.3

29 /17.3

30 /15.6

31 /15.6

32 /15.7

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Connettore Foglio 23.a
Verificato Foglio precedente 23 Foglio successivo 24
di 39
0 1 2 3 4 5 6 7 8 9

Schema connettori / Connector diagram

Connettore / Connector X4
N° polo / Pole number Pagina / Page
1 /18.3

2 /18.3

3 /18.4

4 /18.4

5 /18.5

6 /18.5

7 /18.5

8 /18.6

10 /18.1

11 /18.7

12 /18.8

14 /18.2

15 /18.6

16 /18.7

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Connettore Foglio 24
Verificato Foglio precedente 23.a Foglio successivo 25
di 39
0 1 2 3 4 5 6 7 8 9

Schema connettori / Connector diagram

Connettore / Connector X5
N° polo / Pole number Pagina / Page
1 /16.4

2 /16.5

3 /16.5

4 /16.6

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Connettore Foglio 25
Verificato Foglio precedente 24 Foglio successivo 26
di 39
0 1 2 3 4 5 6 7 8 9

Schema connettori / Connector diagram

Connettore / Connector 7X1
N° polo / Pole number Pagina / Page
2 /6.2

3 /6.1

4 /6.2

5 /6.2

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Connettore Foglio 26
Verificato Foglio precedente 25 Foglio successivo 27
di 39
0 1 2 3 4 5 6 7 8 9

Schema connettori / Connector diagram

Connettore / Connector 7X2
N° polo / Pole number Pagina / Page
2 /6.4

7 /6.4

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Connettore Foglio 27
Verificato Foglio precedente 26 Foglio successivo 28
di 39
0 1 2 3 4 5 6 7 8 9

Schema sequenza morsetti

Morsettiera XM2 XM2

Morsetto Destinazione
13.5 /15.9 13.5

13.6 /15.8 13.6

-B /15.8 -B

-B /15.9 -B

14.4 /14.6 14.4

14.4 /14.7 14.4

-B /5.5 -B

-B /14.6 -B

-B /14.7 -B

5.4 /5.5 5.4

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Morsetti Foglio 28
Verificato Foglio precedente 27 Foglio successivo 29
di 39
0 1 2 3 4 5 6 7 8 9

Schema sequenza morsetti

Morsettiera XM3 XM3

Morsetto Destinazione
19 /6.7 19

42 /6.8 42

46 /6.9 46

37 /6.8 37

1 /6.7 1

20 /6.8 20

28 /6.9 28

10 /6.7 10

02 /10.3 02

03 /10.4 03

04 /10.5 04

05 /10.6 05

07 /10.8 07

08 /10.9 08

11 /9.9 11

12 /9.8 12

14 /9.5 14

25 /10.3 25

43 /10.4 43

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Morsetti Foglio 29
Verificato Foglio precedente 28 Foglio successivo 30
di 39
0 1 2 3 4 5 6 7 8 9

Schema sequenza morsetti

Morsettiera XM4 XM4

Morsetto Destinazione
19 /6.5 19

42 /6.6 42

47 /6.6 47

37 /6.6 37

1 /6.5 1

20 /6.6 20

29 /6.7 29

10 /6.5 10

04 /8.1 04

05 /8.3 05

02 /8.9 02

03 /8.8 03

07 /8.4 07

08 /8.5 08

09 /8.6 09

25 /8.8 25

43 /8.7 43

36 /7.1 36

Descrizione pagina
Data 15/10/2014 Numero disegno DK20000210 Rev. 00
Elab. [Link] SCHEMA ELETTRICO PCD MOTORE PERKINS
Morsetti Foglio 30
Verificato Foglio precedente 29 Foglio successivo
di 39
Via Stati Uniti d'america, 26 - 20030 - SENAGO (MI)

Tel.: (+39) 2 99013.1

Fax: (+39) 2 9980786

cifa@[Link] - [Link]
