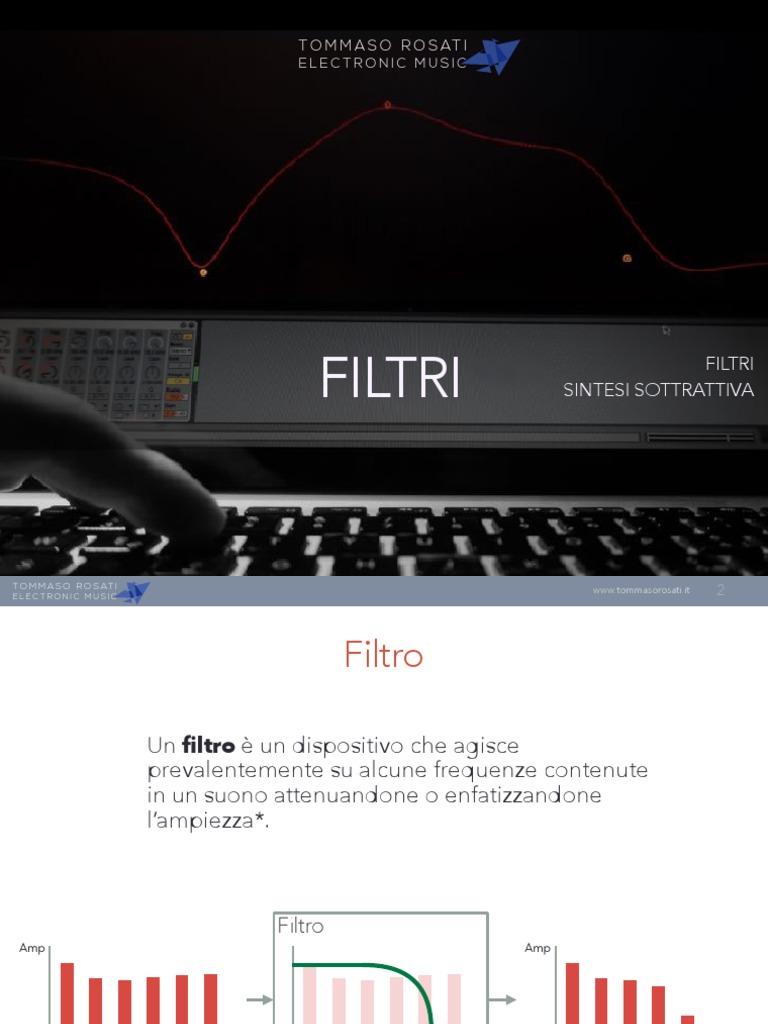

T O M M A S O R O S AT I
ELECTRONIC MUSIC
FILTRI
FILTRI
SINTESI SOTTRATTIVA
T O M M A S O R O S AT I
ELECTRONIC MUSIC
[Link] 2
Filtro
Un filtro è un dispositivo che agisce
prevalentemente su alcune frequenze contenute
in un suono attenuandone o enfatizzandone
l’ampiezza*.
Filtro
Amp Amp
Hz Hz
* e/o cambiandone la fase.
T O M M A S O R O S AT I
ELECTRONIC MUSIC
[Link] 3
Tipi principali di Filtri
Amp Amp
Hz Hz
Filtro passa Basso Filtro passa Alto
(Low pass Filter o LPF) (High pass Filter o HPF)
Elimina le frequenze al di sopra Elimina le frequenze al di sotto
della frequenza di taglio della frequenza di taglio
mantenendo quelle al di sotto mantenendo quelle al di sopra
T O M M A S O R O S AT I
ELECTRONIC MUSIC
[Link] 4
Tipi principali di Filtri
Amp Amp
Hz Hz
Filtro passa Banda Filtro elimina Banda
(Band pass o BPF) (Band reject filter o BRF o Notch)
Fa p a s s a r e l e f r e q u e n z e Elimina le frequenze all’interno
all’interno del range di del range di frequenze della
frequenze della banda scelta. banda scelta.
T O M M A S O R O S AT I
ELECTRONIC MUSIC
[Link] 5
Tipi principali di Filtri
Amp Amp
Hz Hz
Lo Shelving Hi Shelving
(oppure Lo Shelf) (oppure Hi Shelf)
Enfatizza o attenua le frequenze Enfatizza o attenua le frequenze
al di sotto della frequenza di al di sopra della frequenza di
taglio taglio
T O M M A S O R O S AT I
ELECTRONIC MUSIC
[Link] 6
I parametri dei Filtri
Frequenza di taglio
(Cutoff Frequency)
Amp Amp
Hz Hz
900 100
Indica la frequenza dalla quale il filtro inizia ad agire.
T O M M A S O R O S AT I
ELECTRONIC MUSIC
[Link] 7
I parametri dei Filtri
Frequenza centrale
(Center Frequency)
Indica la frequenza
centrale della
banda scelta
Amp Amp
800 1000 Hz 850 950 Hz
900 900
Larghezza di banda
(Bandwidth)
Indica quanto grande è la banda scelta
T O M M A S O R O S AT I
ELECTRONIC MUSIC
[Link] 8
I parametri dei Filtri
Estremi di banda
Indicano le frequenze iniziali e finali
della banda scelta
Amp Amp
800 1000 Hz 850 950 Hz
T O M M A S O R O S AT I
ELECTRONIC MUSIC
[Link] 9
I parametri dei Filtri
Gain (guadagno)
Amp +12dB
+6dB
+0dB
-6dB
-12dB
Hz
Indica l’aumento o la diminuzione di ampiezza che il filtro applicherà al
suono in ingresso all’interno del suo range di azione. Si misura in dB.
Nell’esempio un filtro Lo Shelving in cui le frequenze basse vengono enfatizzate (+6 o + 12 dB)
o attenuate (-6 o -12 dB) attraverso la variazione del Gain.
T O M M A S O R O S AT I
ELECTRONIC MUSIC
[Link] 10
I parametri dei Filtri
Fattore di risonanza
(Fattore Q = Quality Factor)
Q e Frequenza centrale vengono assunti
come parametri principali per tutti i filtri
Freq. centrale perché con il Q mettiamo in relazione la
Q= Freq. centrale con la larghezza di banda
(maggiore è la frequenza centrale e
Larghezza banda maggiore deve essere il bandwidth
perché sui bassi un’ottava son pochi
hertz, sugli alti sono migliaia)
Rapporto tra Frequenza centrale e
Larghezza di banda
Aumento della risonanza nella freq. centrale
Q +++
Aumento dei tempi di risposta del filtro e
quindi attacco e decay smussati
T O M M A S O R O S AT I
ELECTRONIC MUSIC
[Link] 11
L’ordine dei filtri:
Quanto è pendente il nostro filtro?
Filtri del primo ordine: attenuazione di 6dB per Ottava
1°
Esempio LPF:
freq. di taglio: 1000 Hz
suono immesso: Sinusoide 2000 Hz
risultato: Sinusoide 2000 Hz dimezzata in ampiezza (-6 dB)
Esempio HPF:
freq. di taglio: 1000 Hz
suono immesso: Sinusoide 500 Hz
risultato: Sinusoide 500 Hz dimezzata in ampiezza (-6 dB)
Filtri del secondo ordine: attenuazione di 12dB per Ottava
2°
Esempio LPF:
freq. di taglio: 1000 Hz
suono immesso: Sinusoide 2000 Hz
risultato: Sinusoide 2000 Hz a 1/4 dell’ampiezza (-12 dB)
Esempio HPF:
freq. di taglio: 1000 Hz
suono immesso: Sinusoide 500 Hz
risultato: Sinusoide 500 Hz a 1/4 dell’ampiezza (-12 dB)
T O M M A S O R O S AT I
ELECTRONIC MUSIC
[Link] 12
L’ordine dei filtri:
Quanto è pendente il nostro filtro?
Per ottenere Filtri superiori al secondo grado
si collegano in serie più filtri del primo o del secondo ordine.
Filtro ideale Filtro reale (digitale)
T O M M A S O R O S AT I
ELECTRONIC MUSIC
[Link] 13
Filtri risonanti
Nei Filtri
risonanti se
imposto
il Q > 1
ottengo
un’enfasi sulla
frequenza di
taglio (o sulla
freq. centrale
nei passa
banda)
T O M M A S O R O S AT I
ELECTRONIC MUSIC
[Link] 14
Sintesi Sottrattiva
+
Filter
A A
VCF
(Voltage Control Filter)
su Cutoff e/o Q
H H
VCA
t
(Voltage Control Amplitude)
