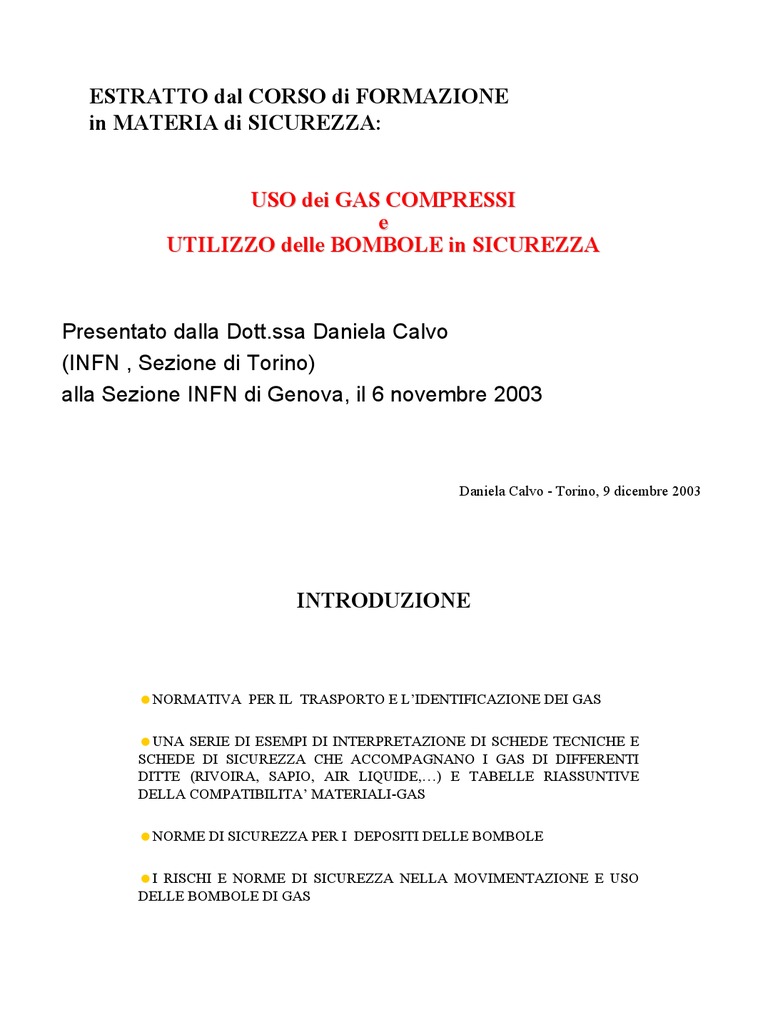

Presentato dalla Dott.ssa Daniela Calvo (INFN , Sezione di Torino) alla Sezione INFN di Genova, il 6 novembre 2003
INTRODUZIONE
NORMATIVA PER IL TRASPORTO E LIDENTIFICAZIONE DEI GAS UNA SERIE DI ESEMPI DI INTERPRETAZIONE DI SCHEDE TECNICHE E SCHEDE DI SICUREZZA CHE ACCOMPAGNANO I GAS DI DIFFERENTI DITTE (RIVOIRA, SAPIO, AIR LIQUIDE,) E TABELLE RIASSUNTIVE DELLA COMPATIBILITA MATERIALI-GAS NORME DI SICUREZZA PER I DEPOSITI DELLE BOMBOLE I RISCHI E NORME DI SICUREZZA NELLA MOVIMENTAZIONE E USO DELLE BOMBOLE DI GAS
GAS COMPRESSI temperatura critica < -10 C (per esempio azoto) GAS LIQUEFATTI temperatura critica > -10 C (per esempio isobutano) GAS DISCIOLTI in solventi (per esempio acetilene in acetone, con matrice porosa) LIQUIDI CRIOGENICI gas liquefatti, con alto potere refrigerante
IL PUNTO CRITICO
temperatura critica : al di sopra di questa temperatura non si puo avere liquefazione del gas pressione critica : alla temperatura critica e la pressione da esercitare per ottenere la liquefazione
LA BOMBOLA DI GAS
UN RECIPIENTE PER GAS COMPRESSO, LIQUEFATTO O DISCIOLTO, REALIZZATO IN UN UNICO PEZZO, CON UNA CAPACITA COMPRESA TRA 5 E 150 LITRI LA BOMBOLA DEVE ESSERE COLLAUDATA E SOTTOPOSTA A REVISIONE PERIODICA, DA PARTE DEL PROPRIETARIO:
OGNI 5 ANNI PER IDROGENO ED OSSIDO DI CARBONIO OGNI 10 ANNI PER LE BOMBOLE CONTENENTI ALTRI GAS IL PROPRIETARIO CONSERVA IL CERTIFICATO LA VERIFICA E PERO PUNZONATA SULLA BOMBOLA LUTILIZZATORE NON E TENUTO AD AVERE NESSUN DOCUMENTO, MA LUSO DI BOMBOLE SCADUTE LO RENDE RESPONSABILE DELLE CONSEGUENZE CHE POTREBBERO DERIVARE DALLUSO DELLE STESSE
MARCHIO E NUMERO MATRICOLA DEL COSTRUTTORE NOME DEL GAS CONTENUTO NELLA BOMBOLA MASSIMA PRESSIONE DI ESERCIZIO PRESSIONE DI COLLAUDO E DATA DEL COLLAUDO MASSIMA QUANTITA DI PRODOTTO PER GAS LIQUEFATTI TARA DELLA BOMBOLA
1e2 3 4 5 6 7
indicazione gas o composizione miscela indicazione del fabbricante e/o distributore simbolo di pericolo indicazione dei rischi indicazioni di utilizzo numero CE per il gas o indicazione miscela di gas
PERICOLO DI ESPLOSIONE
PERICOLO DI INCENDIO
CORROSIVO COMBURENTE
TOSSICO
ETICHETTA FORMATA
AGGIUNTIVA DA DUE
PER IL NUMERI
GAS, ARANCIONE
PRIMO NUMERO : CODICE DI PERICOLO ( DUE CIFRE, TALORA PRECEDUTE DA UNA X) CHE PERMETTE DI IDENTIFICARE IMMEDIATAMENTE LA TIPOLOGIA DEI PERICOLI RELATIVI ALLA SOSTANZA TRASPORTATA SECONDO NUMERO : NUMERO ( DENOMINATO ONU) A 4 CIFRE CHE PERMETTE DI IDENTIFICARE LA SOSTANZA TRASPORTATA
SIMBOLI DI PERICOLO
COMBURENTE (O)
PERICOLO: REAZIONE ESOTERMICA CON COMBUSTIBILI ED ALIMENTAZIONE INCENDI PRECAUZIONI: NON AVVICINARE A PRODOTTI COMBUSTIBILI PERICOLO: POSSIBILITA DI ESPLOSIONE IN PARTICOLARI CONDIZIONI PRECAUZIONI: EVITARE CALORE, URTI, CARICHE ELETTROSTATICHE, SCINTILLE
ESPLOSIVO (E)
PERICOLO: AUTOINFIAMMABILI, INFIAMMABILI IN PRESENZA DI COMBURENTE PRECAUZIONI: EVITARE CONTATTO CON QUALUNQUE FONTE DI ACCENSIONE PERICOLO: INFIAMMABILI A CONTATTO CON ARIA A TEMPERATURA AMBIENTE E PRESSIONE ATMOSFERICA PRECAUZIONI: EVITARE FORMAZIONE DI MISCELE CON ARIA ED EVITARE IL CONTATTO CON QUALUNQUE FONTE DI ACCENSIONE
SIMBOLI DI PERICOLO
PERICOLO: AL CONTATTO DISTRUZIONE DI TESSUTI ED CORROSIVO (C) OGGETTI PRECAUZIONI: NON RESPIRARE I VAPORI, EVITARE CONTATTI CON IL CORPO, UTILIZZANDO I DPI NECESSARI PERICOLO:NOCIVO PER INALAZIONE E CONTATTO CON LA PELLE (ED INGESTIONE); POSSIBILITA DI EFFETTI IRREVERSIBILI DA ESPOSIZIONE OCCASIONALI O PROLUNGATE PRECAUZIONI: EVITARE IL CONTATTO, E LINALAZIONE
NOCIVO (Xn)
PERICOLO: POSSONO ANCHE CAUSARE MORTE A SEGUITO INALAZIONE, INGESTIONE E CONTATTO CON PELLE PRECAUZIONI: EVITARE IL CONTATTO PERICOLO: EFFETTO IRRITANTE PER PELLE, OCCHI ED APPARATO RESPIRATORIO PRECAUZIONI: NON INALARE ED EVITARE IL CONTATTO CON LA PELLE
IRRITANTE (Xi)
ASFISSIANTE (INERTE)
PER I GAS COMUNI SONO PREVISTI COLORI SPECIFICI PER INDIVIDUARE IL GAS CI SI DEVE COMUNQUE RIFERIRE ALLETICHETTA PER UNA MISCELA SI PUO SCEGLIERE TRA LA COLORAZIONE IN BASE AL RISCHIO OPPURE RIFERIRSI AI DUE COMPONENTI PRINCIPALI
AGOSTO 1999 PER LE BOMBOLE GIA IN USO, IN OCCASIONE DELLA REVISIONE PERIODICA DAL 10 AGOSTO 1999 ED ENTRO IL 30 GIUGNO 2006 FINO AL 30 GIUGNO 2006 SARANNO PRESENTI ENTRAMBE LE COLORAZIONI
TABELLA COLORI PER GAS: COLORAZIONE INDIVIDUALE GAS VECCHIO COLORE Acetilene C2H2 arancione Ammoniaca NH3 Argon Ar Azoto N2 Cloro Cl2 Elio He Idrogeno H2 Ossigeno O2 verde amaranto nero giallo marrone rosso bianco NUOVO COLORE marrone rossiccio giallo verde scuro nero grigio scuro giallo marrone rosso bianco blu
TABELLA COLORI PER GAS: COLORAZIONE PER GRUPPO DI PERICOLO GAS Inerti Ossidanti Tossici e/o corrosivi Tossici ed ossidanti Aria industriale VECCHIO COLORE alluminio alluminio alluminio giallo giallo NUOVO COLORE verde brillante rosso blu chiaro giallo giallo + rosso giallo + blu chiaro verde brillante
Infiammabili
COLORAZIONE PER MISCELA AD USO RESPIRATORIO Aria respirabile nero + bianco bianco + nero
Consigli di prudenza Capacita del contenitore in l Contenuto di gas espresso in m3 o Kg Pressione indicante la p max di carica Impurezze: in parti per milione (ppm) o in % in volume Raccordo di uscita della valvola
Sigla Rivoira Titolo di purezza espresso in % in volume Stato fisico del gas allinterno recipiente Numero U.N. didentificazione della sostanza
Strada Ferrovia
Via mare
Via aerea
Etichetta di pericolo
Bombole a disposizione
Etichetta di pericolo
Quantit di prodotto
Frasi di rischio
FRASI DI RISCHIO:
SONO RIASSUNTI I RISCHI SPECIFICI DELLA SOSTANZA IN QUESTIONE
CONSIGLI DI PRUDENZA:
VENGONO RIFERITE AZIONI SPECIFICHE DI PREVENZIONE DA ADOTTARE NEI CONFRONTI DELLA SOSTANZA IN QUESTIONE
ELASTOMERI: PRODOTTI SINTETICI LE CUI CARATTERISTICHE DI ELASTICITA SONO PARAGONABILI A QUELLE DELLA GOMMA NATURALE
BUNA NUMERATE: polimero del butadiene, ottenibile in diversi stereo-isomeri a catena elicoidale CH2=CH-CH=CH2 -> -C(CH=CH2)H2-CH-CH2-C(CH=CH2)H- oppure -CH2-CH=CH-CH2BUNA S o GR-S: co-polimero del butadiene con lo stirolo CH2=CH-C6H5 BUNA N: co-polimero del butadiene con il nitrile acrilico CH2-CH-CN NEOPRENE: polimero del cloro 1,3 butadiene CH2=C(Cl)-CH=CH2 (dal policloroprene) VITON: puo derivare da differenti famiglie di polimeri (TFE, Etilene, Propilene..)
RESINE OLEFINICHE: POLIMERI LINEARI OTTENUTI PER POLI-ADDIZIONE DI IDROCARBURI INSATURI CONTENENTI UNO O PIU DOPPI LEGAMI
RESINE ETILENICHE (POLIETILENI): si generano per poli-addizione delletilene, in presenza anche di particolari catalizzatori CH2=CH2 -> -CH2-CH2- -> -CH2-CH2-CH2-CH2TEFLON e un polimero a catena lineare (ramificata) del tipo politene ottenuto in conseguenza della polimerizzazione del tetrafluoro etilene -C(F)(F)-C(F)(F)-C(F)(F)-C(F)(F)- (insolubile ed inattaccabile sia dagli acidi che dagli alcali)
HASTELLOY:
LEGHE DI NICHEL ( 50 %) + CROMO (10-20 %) + MOLIBDENO + TUNGSTENO + FERRO
MONEL:
LEGA DI NICHEL (63%) + RAME (30%) + FERRO + MANGANESE
HASTELLOY
COMPATIBILITA'
MONEL
OSSIGENO
NEOPRENE GOMMA al SILICONE
ACCIAIO INOSSIDABILE
OTTONE
INCOMPATIBILITA'
ACCIAIO AL CARBONIO
RAME
BUNA
ALLUMINIO
POLIETILENE
COMPATIBILITA'
ACETILENE
TEFLON
NYLON
KEL-F
PVC
VITON
INCOMPATIBILITA'
INCOMPATIBILITA'
COMPATIBILITA'
ALLUMINIO HASTELLOY MONEL OTTONE
COMPATIBILITA'
ACCIAIO AL CARBONIO
ACCIAIO AL CARBONIO
ACCIAIO INOSSIDABILE
ACCIAIO INOSSIDABILE
ALLUMINIO
HASTELLOY
MONEL
OTTONE
ARGON, AZOTO
RAME BUNA
RAME BUNA
KEL-F
KEL-F
NEOPRENE
NEOPRENE
NYLON
NYLON
POLIETILENE
POLIETILENE
PVC
GOMMA AL SILICONE
TEFLON
TEFLON
VITON
VITON
INCOMPATIBILITA'
INCOMPATIBILITA'
COMPATIBILITA'
ALLUMINIO HASTELLOY MONEL OTTONE
COMPATIBILITA'
ALLUMINIO
HASTELLOY
MONEL
OTTONE
ANIDRIDE CARBONICA
IDROGENO
RAME BUNA
RAME BUNA
KEL-F
KEL-F
NEOPRENE
NEOPRENE
NYLON
NYLON
TEFLON
TEFLON
VITON
VITON
INCOMPATIBILITA'
INCOMPATIBILITA'
COMPATIBILITA'
ALLUMINIO HASTELLOY MONEL OTTONE
COMPATIBILITA'
ALLUMINIO
HASTELLOY
MONEL
OTTONE
ETANO
METANO
RAME BUNA
RAME BUNA
KEL-F
KEL-F
NEOPRENE
NEOPRENE
NYLON
NYLON
POLIETILENE
POLIETILENE
TEFLON
TEFLON
VITON
VITON
INCOMPATIBILITA'
INCOMPATIBILITA'
COMPATIBILITA'
ALLUMINIO HASTELLOY MONEL OTTONE
COMPATIBILITA'
ALLUMINIO
HASTELLOY
MONEL
OTTONE
ISOBUTANO
PROPANO
RAME BUNA
RAME BUNA
KEL-F
KEL-F
NEOPRENE
NEOPRENE
NYLON
POLIETILENE
GOMMA AL SILICONE
TEFLON
TEFLON
VITON
VITON
INCOMPATIBILITA'
COMPATIBILITA'
ALLUMINIO HASTELLOY MONEL OTTONE
CF4
RAME BUNA
KEL-F
NEOPRENE
NYLON
VITON
NEI LOCALI ADIBITI A DEPOSITI LE BOMBOLE PIENE DEVONO ESSERE SEPARATE DALLE BOMBOLE VUOTE: CARTELLI OPPORTUNI INDICANO I DUE TIPI DI DEPOSITO BOMBOLE CONTENENTI GAS CON DIFFERENTI CARATTETISTICHE ( INFIAMMABILI E COMBURENTI , ) DEVONO TROVARE SISTEMAZIONE IN DEPOSITI DIFFERENTI SARANNO PRESENTI CARTELLI CHE IDENTIFICANO IL TIPO DI GAS CONTENUTO ALLINTERNO DELLE BOMBOLE , LI IMMAGAZZINATE NEL CASO DI GAS COMPATIBILI , LE BOMBOLE POTRANNO ESSERE IMMAGAZZINATE NELLO STESSO DEPOSITO, CERCANDO DI RAGGRUPPARLE IL PIU POSSIBILE
IL DEPOSITO PER GAS COMBUSTIBILI, PER QUANTITATIVI < 750 litri SE GAS COMPRESSO O < 75 Kg PER GAS LIQUEFATTO (D.M. 160282):
SE E PRESENTE IL C.P.I. ( CERTIFICATO PREVENZIONE INCENDI) SI CHIEDE LINTEGRAZIONE E INSTALLATO ( ANCHE COME BOX COMPONIBILE) ALLESTERNO DEL LABORATORIO SE NON ESISTE IL C.P.I. E INSTALLATO (ANCHE COME BOX COMPONIBILE) ALLESTERNO DEL LABORATORIO
IL DEPOSITO PER GAS COMBUSTIBILI, PER QUANTITATIVI > 750 litri SE GAS COMPRESSO O > 75 kg PER GAS LIQUEFATTI (D.M. 160282):
SI RICHIEDE SEMPRE IL C.P.I. ( CERTIFICATO PREVENZIONE INCENDI) PER LINSTALLAZIONE DEL DEPOSITO CI SI DEVE RIFERIRE ALLA NORMATIVA CHE DISCIPLINA LUSO DEL METANO
NELLA UTILIZZAZIONE CONTINUA DI UN CERTO QUANTITATIVO DI GAS E MEGLIO OPTARE PER UNA DISTRIBUZIONE CENTRALIZZATA, A PARTIRE DAL DEPOSITO, PER I SEGUENTI MOTIVI : SI EVITA LA MOVIMENTAZIONE DEI RECIPIENTI IN PRESSIONE DAL DEPOSITO AL REPARTO E VICEVERSA SI EVITA CHE FUGHE DI GAS ALLINTERNO DEI LOCALI DI UTILIZZAZIONE, CHE POTREBBERO NON ESSERE SUFFICIENTEMENTE AERATI, POSSANO DETERMINARE SITUAZIONI DI RISCHIO DI INCENDIO O DI ASFISSIA IN RELAZIONE ALLA QUANTITA DI GAS ( E OVVIAMENTE PER DETERMINATI TIPI DI GAS) DA UTILIZZARE, PUO ESSERE OPPORTUNO OPTARE PER GENERATORI DI GAS IN SITU, PER EVITARE ANCHE UN TRAFFICO ELEVATO DI BOMBOLE DA/PER IL DEPOSITO E LA DITTA FORNITRICE
LESPOSIZIONE ALLE ALTE TEMPERATURE E BASSE TEMPERATURE CON RISCHI DI ESPLOSIONE O INFRAGILIMENTO DELLA STRUTTURA, RISPETTIVAMENTE LA PRESENZA DI SORGENTI DI ACCENSIONE IN PRESENZA DI GAS INFIAMMABILI
NON SI DEVONO USARE MECCANISMI MAGNETICI, IMBRACATURE CON FUNI O ALTRO PER IL SOLLEVAMENTO
NE
SOLLEVAMENTI CON GRU O CARRELLI ELEVATORI SI DEVONO EFFETTUARE SOLO UTILIZZANDOO LE APPOSITE GABBIE O CESTELLI METALLICI
DEVE ESSERE EVITATA LA POSSIBILITA CHE PERSONALE NON ESPERTO UTILIZZI UNA BOMBOLA NON SI DEVONO ASPORTARE GLI IDENTIFICATIVI DEL GAS NON SI DEVONO MANOMETTERE I DISPOSITIVI DI SICUREZZA PRESENTI NON SI DEVONO EFFETTUARE RIPARAZIONI SU RECIPIENTI PRESSIONE IN
DEVONO ESSERE SEMPRE CAMBIATE LE GUARNIZIONI AL CAMBIO BOMBOLA (SE PREVISTE) SI DEVONO USARE LE CHIAVI ADATTE PER IL MONTAGGIO DEL RIDUTTORE DI PRESSIONE (SCONSIGLIATE QUELLE A RULLINO)
