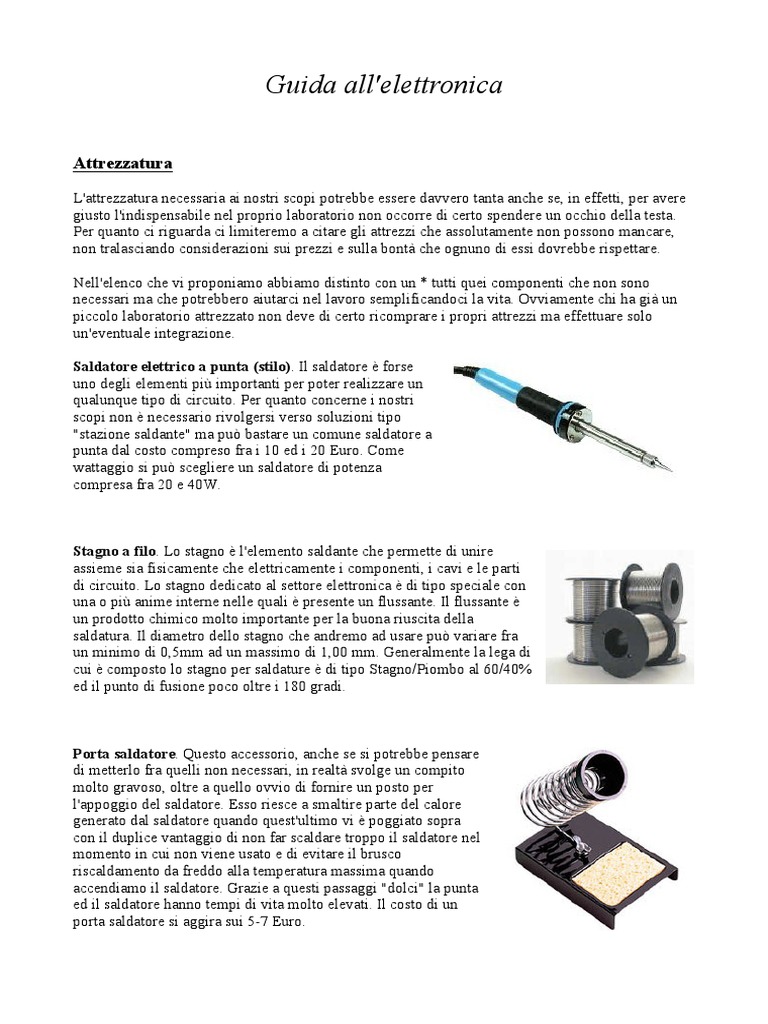

Guida all'elettronica

Attrezzatura

L'attrezzatura necessaria ai nostri scopi potrebbe essere davvero tanta anche se, in effetti, per avere
giusto l'indispensabile nel proprio laboratorio non occorre di certo spendere un occhio della testa.
Per quanto ci riguarda ci limiteremo a citare gli attrezzi che assolutamente non possono mancare,
non tralasciando considerazioni sui prezzi e sulla bontà che ognuno di essi dovrebbe rispettare.

Nell'elenco che vi proponiamo abbiamo distinto con un * tutti quei componenti che non sono
necessari ma che potrebbero aiutarci nel lavoro semplificandoci la vita. Ovviamente chi ha già un
piccolo laboratorio attrezzato non deve di certo ricomprare i propri attrezzi ma effettuare solo
un'eventuale integrazione.

Saldatore elettrico a punta (stilo). Il saldatore è forse

uno degli elementi più importanti per poter realizzare un
qualunque tipo di circuito. Per quanto concerne i nostri
scopi non è necessario rivolgersi verso soluzioni tipo
"stazione saldante" ma può bastare un comune saldatore a
punta dal costo compreso fra i 10 ed i 20 Euro. Come
wattaggio si può scegliere un saldatore di potenza
compresa fra 20 e 40W.

Stagno a filo. Lo stagno è l'elemento saldante che permette di unire

assieme sia fisicamente che elettricamente i componenti, i cavi e le parti
di circuito. Lo stagno dedicato al settore elettronica è di tipo speciale con
una o più anime interne nelle quali è presente un flussante. Il flussante è
un prodotto chimico molto importante per la buona riuscita della
saldatura. Il diametro dello stagno che andremo ad usare può variare fra
un minimo di 0,5mm ad un massimo di 1,00 mm. Generalmente la lega di
cui è composto lo stagno per saldature è di tipo Stagno/Piombo al 60/40%
ed il punto di fusione poco oltre i 180 gradi.

Porta saldatore. Questo accessorio, anche se si potrebbe pensare

di metterlo fra quelli non necessari, in realtà svolge un compito
molto gravoso, oltre a quello ovvio di fornire un posto per
l'appoggio del saldatore. Esso riesce a smaltire parte del calore
generato dal saldatore quando quest'ultimo vi è poggiato sopra
con il duplice vantaggio di non far scaldare troppo il saldatore nel
momento in cui non viene usato e di evitare il brusco
riscaldamento da freddo alla temperatura massima quando
accendiamo il saldatore. Grazie a questi passaggi "dolci" la punta
ed il saldatore hanno tempi di vita molto elevati. Il costo di un
porta saldatore si aggira sui 5-7 Euro.
*Aspirastagno. Uno degli elementi spesso non presi in
considerazione è il succhiastagno o aspirastagno. Si tratta
di uno strumento molto utile quando occorre fare qualche
dissaldatura oppure pulire qualche pista di un circuito
dallo stagno. Il costo si aggira dui 5 Euro.

Multimetro digitale o analogico. Il multimetro, sia esso digitale che

analogico, è uno degli strumenti principali per le misurazioni di laboratorio.
Grazie a tale strumento sarà possibile misurare grandezze come voltaggi,
correnti e resistenze. In quelli più forniti si ha la possibilità di misurare
diodi, transistor, capacitori, etc. La scelta, nel nostro caso, può ricadere su
strumenti di tipo digitale dal costo compreso fra i 20 ed i 40 Euro.

Set di cacciaviti. I cacciaviti sono strumenti essenziali

in qualsiasi laboratorio, tanto più in uno di elettronica.
Il consiglio è di orientarsi su qualche set da 5-10
cacciaviti, anche se non di elevata qualità, che
contenga elementi a stella ed a taglio di diverse misure;
non dovrebbero mancare cacciaviti piccoli e medi.

Pinza a becchi dritti o curvi. Una pinza è un altro

elemento necessario ovunque; nel nostro caso vi possiamo
consigliare una pinza a becchi tondi che permette sia di
effettuare i normali lavori di pinza, sia di raggiungere
luoghi remoti dove non sarebbe possibile agire con una
normale pinza. Il costo si aggira sugli 8-10 Euro.

Pinzette. Molto utili le pinzette, quelle del tipo usate dalle

donne per le sopracciglia, per maneggiare cavetti, fili e
componenti che richiedono delicatezza e precisione maggiore
di quella ottenibile con pinze più grosse. Soprattutto quando i
componenti che si devono maneggiare sono delicati, con le
pinzette si può facilmente controllare la pressione applicata.
Tronchesine. Le tronchesine sono molto utili per poter tagliare
di netto i cavi ed i pin dei componenti di solito decisamente
lunghi. Le tronchesine potrebbero essere sostituite da una forbice
da elettricista anche se, secondo noi, la preferenza andrebbe
concordata proprio alle tronchesi, più comode ed efficienti.

Alimentatore. Per quanto concerne i nostri circuiti non è

necessario avere un vero e proprio alimentatore da laboratorio
con tensione e corrente regolabile. Per chi ne avesse già uno
può tranquillamente utilizzarlo oppure potrebbe acquistarlo a
parte a costi che vanno dai 100 ai 300 Euro. E' necessario che
tale alimentatore possa erogare tensioni comprese fra 3 e 15
Volt con correnti dell'ordine di almeno 1 A. In realtà, se non
volete spendere troppi soldi è anche possibile utilizzare un
alimentatore ATX da computer che magari si ha già in casa
oppure si può trovare in qualunque fiera anche di seconda
mano. Vedremo nelle pagine successive come far funzionare un
alimentatore ATX per i nostri scopi. Nuovo costa sui 30 Euro.

Trapano a colonna o trapanino DC. Il trapano è utile in

diverse situazioni. La prima è nella realizzazione di circuiti
stampati laddove occorre realizzare un certo numero di fori per
farvi passare i pin dei componenti. Altri usi sono quelli che
riguardano il posizionamento dei circuiti nei box o le varie
modifiche da apportare al case del PC. Ovviamente sono
necessarie anche diverse punte a ferro del diametro di 0.6/0.8/1 mm per i primi scopi e dimensioni
maggiori per i secondi scopi. Per i nostri scopi è possibile usare anche un trapanino alimentato in
DC (12V) reperibile a costi ridotti, sui 20 Euro circa, oppure dotato di vari accessori ma venduto a
prezzi decisamente più elevati.

*Bromografo. Chi volesse autocostruirsi i propri circuiti stampati dovrebbe premunirsi di ulteriori
attrezzi come il bromografo. Questo elemento serve ad effettuare la foto incisione, tramite raggi
ultravioletti, per realizzare PCB a partire da una stampa del circuito su fogli lucidi o acetati.

*Vasca incisioni PCB. Altro elemento utile nello sviluppo di circuiti stampati è la vaschetta per le
incisioni dello stampato proveniente dalla fotoincisione.

*Percloruro ferrico. Acido utilizzato per l'incisione di circuiti stampati. Esso attacca il rame non
protetto dalla sottile lamina plastica che rimane dopo la fotoincisione del PCB ed il passaggio dello
stesso nella soda caustica. Di solito si trova in bottiglie da 1 litro al costo di 4-6 Euro oppure in
grani da sciogliere.

*Soda caustica o soluzione per sviluppo positivo. Serve a rimuovere la parte di pellicola che
protegge tutto il rame del circuito dopo aver effettuato la fotoincisione. Di solito si trova in
confezioni da sciogliere in un litro d'acqua al costo di 1-2 Euro.
*Vetronite. Questo è il supporto sul quale realizzare i propri circuiti. Si tratta di una lastra di
vetronite isolante sulla quale trova posto una sottile lamina di rame che verrà incisa e modellata a
seconda dello schema circuitale che si vuole realizzare. Si
trova sia a singola faccia che a doppia faccia (due lamine di
rame, una da un lato ed una dall'altro) e di dimensioni
variabili e dunque di costi variabili. In genere è buona
norma acquistare una lamina di una certa dimensione
(anche 30x30 cm) dalla quale ritagliare pezzi delle
dimensioni desiderate. Disponibile anche la vetronite
presensibilizzata sulla quale realizzare in modo semplice i
propri circuiti.

Circuiti millefori. Se non si ha intenzione di realizzare da sé i propri circuiti stampati si deve

prendere in considerazione di usare una schedina millefori sulla quale potranno trovare posto tutti i
componenti del circuito che potranno essere poi connessi in modo semplice attraverso qualche
spezzone di filo. Sicuramente, comunque, questo tipo di supporto può essere utile per costruire i
vari prototipi da trasformare poi in seguito in circuiti veri e propri.

*Terza mano con lente. Molto utile, questo supporto dotato di 2 o più
pinzette a molla, per sorreggere la basetta durante il montaggio. La lente,
non presente in tutte le versioni, potrebbe risultare utile nei casi in cui si
debbano realizzare operazioni di precisione. Il costo si aggira dui 5-8 Euro.

*Cassettiera. Molto utile, anche se non indispensabile, una cassettiera

per conservare i vari componenti elettronici e/o le attrezzature. In
questo caso la scelta è davvero vasta, anche se una cassettiera con 16-
24 cassetti piccoli potrebbe essere più che sufficiente; il costo si
aggirerà sui 15-25 Euro.

Questa nostra panoramica non è di certo esaustiva, ma spera di avere elencato con precisione i primi
elementi indispensabili in un laboratorio di elettronica, necessari anche per mettere su qualche
piccolo progetto di modding. Nelle prossime pagine illustreremo l'uso di alcuni degli strumenti
visti, anche se poi sarà necessario conoscere un minimo di teoria per poter usare appieno tali
strumenti.
Uso degli attrezzi

Come detto anche nelle pagine precedenti, è molto importante avere gli attrezzi giusti ma
soprattutto saper usare quelli che si possiedono. Gli attrezzi che maggiormente vogliamo analizzare
sono il saldatore, il succhiastagno ed il tester. Per ora non prenderemo in esame tutti gli attrezzi utili
per la realizzazione di PCB in quanto questa sarà una guida solo per principianti... Al termine della
stessa valuteremo se sarà il caso di analizzare anche questa possibilità.

Il saldatore
Forse uno degli elementi più importanti nel fare elettronica e di riflesso anche per il modding ma di
certo quello su cui si nutrono i dubbi maggiori nell'uso. La saldatura a stagno, in elettronica, è quasi
un'arte! E per questo il fatto di saper saldare bene non è per nulla automatico, anche se la saldatura
necessita solo di un po' di allenamento e di un minimo di teoria per essere fatta ad arte. Ma cosa
vuol dire essere fatta ad arte? Bene, partiamo dall'inizio.

La prima cosa da fare, ovviamente, è quella di collegare il saldatore alla presa elettrica e attendere
che si riscaldi. E già da questo punto possono partire alcuni suggerimenti utili: se avete un
portasaldatore, usatelo! Lasciate il saldatore inserito al suo interno e accendetelo. In questo modo
sarete certi che il riscaldamento del saldatore avverrà in modo lento con un notevole prolungamento
della vita della punta del saldatore. Per lo stesso motivo evitate di tenere premuto l'eventuale
pulsante, presente su alcuni modelli, che raddoppia la potenza del saldatore.

Prima di cominciare le operazioni di saldatura e dopo che il saldatore sia arrivato alla temperatura di
regime (circa cinque minuti dopo averlo acceso), verificate che la punta del saldatore sia pulita
altrimenti potete usare la spugnetta, imbevuta d'acqua, presente sulla base di tutti i portasaldatore
oppure potete usare un panno di cotone umido. Fate attenzione a non scottarvi le dita, anche se
inizialmente dovrete mettere in conto anche questi inconvenienti... Ricordo le mie dita divenute
nere e dure dopo la prima settimana di utilizzo del saldatore !

Le operazioni di saldatura, a questo punto, dipendono da diversi fattori come:

1. La temperatura della punta del saldatore;

2. La pulizia delle superfici da saldare;
3. La qualità dello stagno;
4. La bravura del tecnico.

Vediamo punto per punto come risolvere ogni situazione. Della prima abbiamo già parlato.
Aggiungiamo solo che per verificare il raggiungimento di una adeguata temperatura basta sciogliere
un po' di stagno sulla punta del saldatore e verificare il suo facile scioglimento.

Il punto due potrebbe essere o meno un problema a seconda che le superfici siano sporche o molto
sporche. Infatti, di solito, basta l'acido contenuto nell'anima del filo di stagno che opera una ottima
pulizia dei contatti da saldare. Nel caso in cui, invece, i contatti fossero davvero molto sporchi
allora potrebbe essere necessario pulirli preventivamente sia con una piccola spazzola che con
prodotti appositi in vendita presso tutti i negozi di componenti elettronici.

Della qualità dello stagno abbiamo già parlato nella pagina precedente anche se ci teniamo a
ribadire che questo dovrebbe essere scelto con le caratteristiche di una lega Sn/Pb al 60/40% con
anima interna con flussante. E' proprio grazie a questo flussante che la saldatura potrebbe risultare
più o meno valida.

Per il quarto ed ultimo punto cercheremo di darvi le maggiori spiegazioni possibili. La cosa da
evitare ASSOLUTAMENTE, quando si salda, è quella di sciogliere lo stagno sulla punta del
saldatore per poi depositarlo sulle aree da saldare; così facendo tutte le caratteristiche del flussante
interno allo stagno verrebbero mandate "in fumo" vanificando i benefici effetti sulla pulizia dei
contatti. La migliore saldatura è quella che si ottiene ponendo il saldatore sulle due parti da saldare,
scaldandole leggermente per qualche secondo e sulle quali verrà applicato poi il filo di stagno che
dovrebbe sciogliersi e collegare assieme le due parti. Ovviamente occorre fare molta attenzione a
che non sia scaldino troppo quei componenti molto sensibili al calore come transistor o integrati di
diverso tipo.

La quantità di stagno da utilizzare è un'altra variabile fondamentale. In questo caso il proverbio

"melium abondare quam deficere" non è assolutamente valido. La giusta quantità di stagno non è né
troppa né poca: cosa significhi questa cosa potrete vederlo da voi stesso con alcuni esperimenti e
con l'osservazione di circuiti già fatti.

Ma i dettagli non finiscono di certo qui! Di vitale importanza anche il comportamento "post
saldatura". Dopo aver disciolto la giusta quantità di stagno fra i due contatti da saldare ed averlo
fatto nel modo corretto è bene anche non accelerare il processo di raffreddamento della saldatura
evitando di soffiarci sopra, ad esempio.

A questo punto, un buon controllo di quanto fatto può subito rivelare se la saldatura è "fredda" o
meno. Per saldatura fredda si intende una saldatura non ottimale che non realizza un perfetto
contatto elettrico fra le due parti; questa è determinata spesso dal fatto di disciogliere lo stagno sulla
punta del saldatore per poi applicarlo sulle zone da saldare. Essa si presenta ruvida e molto opaca,
mentre una saldatura ben fatta si presenta liscia e lucida:

Ma come diventare esperti in questo campo? Molto facile: applicate le regole di cui sopra ed
allenatevi su vecchie schede, su spezzoni di fili di rame, etc. Provate anche a sciogliere lo stagno
sulla punta del saldatore e poi usatelo per "attaccare" qualche componente fra loro e vedete qual'è la
differenza fra questa ed una saldatura fatta a regola d'arte!
Succhiastagno
Dopo aver visto come attaccare assieme due parti, è bene sapere anche come staccarle! Per questa
operazione ci aiuta l'aspira o succhiastagno. Questo strumento, usato in congiunzione con il
saldatore, permette di aspirare lo stagno presente fra circuito stampato e componente in modo facile.
Anche in questo caso, però, è bene fare un minimo di allenamento con qualche vecchio circuito
divertendosi a staccargli le varie parti perché, vi assicuro, inizialmente non è proprio così semplice
e banale come potrebbe sembrare.

Tester
Il tester è un altro strumento molto utile anche se non sempre indispensabile. Grazie a tale
strumento è possibile misurare le grandezze elettriche più importanti come tensione, corrente,
resistenza e a volte anche capacità, bontà di diodi e transistor, etc. L'utilizzo del tester lo
analizzeremo in seguito, di volta in volta, quando ne avremo bisogno. Anche perché, prima di poter
misurare tali grandezze, sarebbe bene capire cosa sono e come agiscono all'interno dei nostri
circuiti.

Alcuni consigli
Alcuni consigli potrebbero risultarvi molto utili nella realizzazione pratica dei circuiti. Oltre a quelli
già visti in precedenza per quanto concerne le operazioni di saldatura, ce ne sono altri, altrettanto
interessati:

1. Usare la terza mano per saldare componentistica sui circuiti;

2. Rispettare le polarità dei componenti quando ce ne sia bisogno;
3. Verificare sempre bene che ogni componente utilizzato sia quello giusto;
4. Prima di cominciare le saldature su un circuito assicurarsi che sia pulito altrimenti potrebbe
essere necessario pulirlo con un panno imbevuto di alcol;
5. Spelare, arrotolare e presaldare i cavi prima di utilizzarli nei circuiti:
Un po' di teoria

Volendo fare una suddivisione possibile dei diversi componenti usati nel campo dell'elettronica ci
troviamo di fronte a molteplici scelte. Abbiamo pensato, perciò, di suddividere la componentistica
in passiva ed attiva sempre nell'ottica in cui ci siamo posti nel redigere questa guida: quella
dell'utilizzo della stessa per realizzare progetti di modding. Infatti, il modding richiede molto spesso
l'utilizzo di componenti passivi e, quei casi in cui andremo ad usare componenti attivi sarà solo per
circuiti di bassa complessità.

Supponendo che ci segue non abbia alcuna concezione di cosa sia l'elettronica né tantomeno quali
siano le variabili in gioco, ci proponiamo di descrivere brevemente cosa si intende per differenza di
potenziale e corrente elettrica.

Differenza di potenziale
Con il termine differenza di potenziale indichiamo una grandezza, misurata in Volt (V), che
rappresenta la differenza fra un punto ad un certo potenziale elettrico ed un altro punto di
riferimento. Tale grandezza prende il nome di tensione. Prendendo, ad esempio, una pila come
quelle quadrate piccole che tutti noi abbiamo usato almeno una volta nella nostra radio portatile o
nella nostra sveglia o altro dispositivo, possiamo leggere sul suo involucro che si tratta di una pila
da 9 Volt. Questo vuol dire che quella pila è in grado di creare una differenza di potenziale, o
tensione, ai suoi elettrodi (+ e -) pari proprio a 9 Volt.

La tensione può essere di due tipi: continua oppure alternata. La tensione continua ha un
andamento costante; alcuni esempi sono le tensioni fornite dalle pile, dalla batteria dell'auto, etc.
Nel caso di tensione continua si hanno due morsetti distinti: uno positivo che rappresenta quello a
potenziale maggiore ed uno negativo che rappresenta quello a potenziale minore. La tensione
alternata ha di solito un andamento sinusoidale e si inverte continuamente; in questo caso non è
possibile contrassegnare i due morsetti come positivo e negativo. Ad esempio è alternata la tensione
di rete 220V.

Generatore di tensione
Un generatore di tensione è un dispositivo in grado di generare una differenza di potenziale tra i
suoi morsetti. Esistono generatori di tensione continua oppure alternata.

Corrente elettrica
L'intensità di corrente elettrica (I) è il flusso di corrente che scorre all'interno di un conduttore
nell'unità di tempo. Essa si misura in Ampere (A).

Spesso per cercare di spiegare il funzionamento di un circuito elettrico

si fa ricorso ai circuiti idrici che risultano, nel funzionamento, molto
simili ed il paragone è davvero azzeccato. Così, la differenza di
potenziale elettrico può essere immaginata come la differenza di
altezza fra due punti del circuito idrico (A e B nella figura): più un
punto è in alto rispetto all'altro e maggiore è il potenziale che il primo
possiede rispetto al secondo (il potenziale è proprio quell'energia che
"potenzialmente" potrebbe essere usata e che nel circuito idrico è dato dalla forza di gravità che
farebbe scorrere il liquido dal punto più alto a quello più basso).

Rimanendo all'interno del paragone elettrico-idrico, la corrente è data dal flusso di liquido che
scorre in un certo istante su una sezione del tubo. Un circuito elettrico è fatto di fili invece che di
tubi ma basta pensare a tali fili come ad un tubo per avere chiare le idee tanto che, come è facile
immaginare, il flusso avrà un massimo valore possibile determinato dalla sezione del tubo come il
flusso di corrente elettrica è delimitato dalla sezione del cavo. Insomma, se aumentiamo la
differenza di livello fra i punti A e B la velocità del flusso di acqua che passa da A a B aumenta:
allo stesso modo aumentando la differenza di potenziale aumenta l'intensità della corrente.

Facendo riferimento ad una batteria, questa sarà scarica quando la

differenza di potenziale ai suoi capi sarà nulla; facendo riferimento
al paragone con l'acqua, la situazione sarà identica a quando i due
punti A e B saranno allo stesso livello.

Resistenza
Finora abbiamo parlato di situazioni del tutto ideali, ma come accade anche per un circuito idrico,
anche quelli di tipo elettrico potrebbero incontrare delle situazioni non ideali, nella fattispecie delle
resistenze.

Volendo tornare al paragone con l'idraulica è stato già detto che tanto più in alto è posto il punto A,
tanto più velocemente l'acqua scorre verso B: ovvia conseguenza è una maggiore quantità d'acqua
che scorre durante una certa unità di tempo. Quello che può accadere è che lungo il tubo potrebbero
aversi dei restringimenti della sezione o anche degli ingorghi e l'acqua, in quei punti, farà maggiore
fatica a passare. Quando il liquido incontra sul suo cammino tali resistenze, esso scenderà con
minore velocità così come minore sarà la quantità d'acqua che scorre nell'unità di tempo in maniera
inversamente proporzionale alla resistenza incontrata. Lo stesso fenomeno si verifica nei circuiti
elettrici: tanto più alta è la tensione applicata al conduttore, tanto maggiore risulterà la corrente che
in esso fluisce; questa verrà attenuata, però, dalle resistenze attraversate.

La definizione di resistenza, in elettronica, è data da una proprietà che i corpi manifestano quando
vengono attraversati da una corrente elettrica presentando un certo "attrito" al suo passaggio. In
effetti la resistenza si spiega a livello microscopico come come un attrito fra cariche atomiche.

La resistenza elettrica si indica con R e si misura in Ohm ( ). Per convenzione, un Ohm è quella
resistenza manifestata da una colonnina di mercurio di 1mm quadrato di sezione e di 106.3 cm di
lunghezza posta alla temperatura di 0°.

Legge di Ohm
La legge di Ohm rappresenta la legge fondamentale dell'elettrotecnica che lega le tre grandezze
viste sinora: tensione, corrente e resistenza. Essa esprime il fatto che, in un circuito elettrico,
l'intensità I della corrente è direttamente proporzionale alla tensione V applicata e inversamente
proporzionale alla resistenza R incontrata:

I = V/R
Da cui si ricava:

R = V/I

E ancora:

V=IR

Da questa ultima espressione della legge di Ohm si ricava una nuova definizione delle grandezze
coinvolte. Il Volt rappresenta la differenza di potenziale che si misura ai capi di una resistenza di 1
Ohm percorsa dalla corrente di 1 Ampere.

Facciamo, dunque, un riassunto di quanto detto sinora:

1. La tensione o differenza di potenziale, si indica con V e si misura in Volt (V);

2. L'intensità di corrente o più brevemente corrente, si indica con I e si misura in Ampere (A);
3. La resistenza si indica con R e si misura in Ohm.

Secondo la legge di Ohm nelle sue diverse forme viste sinora, siamo in grado di dire che:

1. la corrente aumenta se la tensione aumenta e diminuisce se la tensione diminuisce;

2. la corrente che passa in un dispositivo di una certa resistenza genera ai suoi capi una caduta
di tensione, cioè una differenza di potenziale che risulta direttamente proporzionale alla
corrente ed alla resistenza stessa;
3. essendo corrente e tensione direttamente proporzionali fra loro, il rapporto di queste due
grandezze si mantiene costante, dà esattamente il valore della resistenza del conduttore: R =
V/I.

Potenza elettrica
La potenza elettrica è una grandezza composta dalle due precedenti e si misura in Watt (W). La
formula per ricavare la potenza dal potenziale e dalla corrente è la seguente:

W=V*I

La potenza deriva dal lavoro compiuto durante un'unità di tempo. L'unità di lavoro è il Joule e
l'unità di potenza è il Watt: 1 Joule al secondo corrisponde ad 1 Watt (W = J/s).

Per fare un esempio calzante di cui si sente parlare sempre più spesso, attraverso questa formula è
molto facile intuire perché, quando si vuol far si che un chip consumi poco si tenta di ridurre la
tensione di alimentazione. Infatti riducendo V la potenza W si riduce di conseguenza.

Riprendendo la legge di Ohm (V = R * I) e dalla formula P = V * I vista in precedenza si ottiene:

P = (R * I) * I = R * I2

Utilizzando ancora la legge di Ohm nella forma I = V / R, otteniamo ancora:

P = V * (V / R) = V2 / R
Componentistica passiva

Passiamo ora ad analizzare alcuni componenti passivi di notevole interesse.

Circuito elettrico
Un circuito elettrico è un sistema chiuso per la distribuzione e l'utilizzo di energia elettrica. Un
circuito di base è composto dai seguenti elementi:

1. un generatore;
2. un utilizzatore;
3. un conduttore di andata;
4. un conduttore di ritorno.

Nella immagine seguente una rappresentazione di un circuito composto da una pila (il generatore),
due fili (i conduttori di andata e ritorno) ed una lampadina (l'utilizzatore):

Resistore
Un resistore è un elemento composto di materiale ad alta resistività come grafite, nichelcromo,
impasto di carbone, etc. Generalmente un resistore si presenta come un cilindro ceramico sul quale
viene depositato un impasto resistivo oppure viene avvolto del filo metallico. Ai capi del corpo
cilindrico di materiale isolante sono disposti due spezzoni di filo connessi al materiale resistivo e
detti reofori, i quali vanno connessi agli altri punti del circuito. Qui in basso potete vedere una
immagine di alcuni resistori reali:

In simboli, un resitore è identificato come segue:

Il valore di resistenza di un resistore è individuato, generalmente, da un codice a bande colorate che

si può facilmente interpretare. Prima di vedere come agire per riconoscere i diversi resistori è utile
parlare di tolleranza e valori normalizzati.
La tolleranza di un resistore è il massimo scostamento del suo valore di resistenza reale rispetto a
quello nominale indicato nei suoi dati di targa. La tolleranza viene normalmente espressa in
percentuale. Di solito vengono usati i seguenti valori:

Valori percentuali di tolleranza

Resistori di altissima precisione 0,25% e 0,1%
Resistori di alta precisione 0,5%, 1% e 2%
Resistori di media precisione 5% e 10%
Resistori di bassa precisione 20%

A seguito delle norme IEC sono stati fissati 4 gruppi di valori normalizzati per i resistori a seconda
che si tratti di resistori di alta/altissima precisione oppure di altri. I valori che vengono forniti sono
compresi nell'intervallo 0 ... 10, gli altri sono tutti multipli e sottomultipli di questi.

Gruppi E6, E12, E24 dello standard IEC

E6 E12 E24
1,0 1,0 1,0
1,1
1,2 1,2
1,3
1,5 1,5 1,5
1,6
1,8 1,8
2,0
2,2 2,2 2,2
2,4
2,7 2,7
3,0
3,3 3,3 3,3
3,6
3,9 3,9
4,3
4,7 4,7 4,7
5,1
5,6 5,6
6,2
6,8 6,8 6,8
7,5
8,2 8,2
9,1

Il quarto gruppo, E96, consta di ben 96 valori; per i nostri scopi non avremo mai bisogno di far
ricorso a resitori di elevata precisione: quelli con il 5% o 10% di tolleranza saranno più che
sufficienti. Tornando alla tabella precedente, vogliamo fare qualche esempio: prendiamo la colonna
E12 e leggiamo i valori in essa contenuti. Tra questi, pescando a caso, abbiamo il valore 5,6 dunque
da qui sappiamo che potremmo trovare resistenze di valore pari a 5,6 Ohm, 56 Ohm, 560 Ohm,
5600 Ohm, 0,56 Ohm e così via anche per gli altri numerelli.
Sulle resistenze a filo e/o di grossa potenza, il valore di resistenza viene espresso numericamente. A
questo proposito è interessante notare che spesso appaiono delle sigle come k oppure M. Si tratta di
moltiplicatori (o multipli) che aiutano a scrivere il valore in forma concisa:

Moltiplicatori o multipli
Prefisso Fattore di moltiplicazione Simbolo Valore
Tera 10E12 T 1000000000000
Giga 10E9 G 1000000000
Mega 10E6 M 1000000
kilo 10E3 k 1000
etto 10E2 h 100
deca 10E1 da 10
unità 10E0 1
deci 10E-1 d 0.1
centi 10E-2 c 0.01
milli 10E-3 m 0.001
micro 10E-6 µ 0.000001
nano 10E-9 n 0.000000001
pico 10E-12 p 0.000000000001

Seguendo le indicazioni di quest'ultima tabella potremmo scrivere, per una resistenza da 1.000.000
di Ohm:

1.000.000 Ohm = 1 MOhm = 1.000 kOhm

Adesso non ci resta che capire come interpretare il codice a bande colorate presente sui resistori.
Vediamo a cosa si riferiscono le bande presenti che possono essere in numero di 4:

Oppure 5:
 Codice colori per resistori
Colore Cifre 1, 2, 3 Moltiplicatore Tolleranza
nero 0 1 -
marrone 1 10 1%
rosso 2 102 2%
arancione 3 103 -
giallo 4 104 -
verde 5 105 -
blu 6 106 -
viola 7 - -
grigio 8 - -
bianco 9 - -
oro - 10-1 5%
argento - 10-2 10%
nessun colore - - 20%

Alcuni esempi potrebbero chiarire la situazione. Supponiamo di avere un resistore a quattro bande
con la prima di colore marrone, la seconda di colore nero, la terza di colore arancione e la quarta di
colore oro. Il resistore in questione, dunque, presenta una resistenza di 10 x 103 Ohm, cioè, 10
kOhm con una tolleranza del 5%. Come vedete si tratta di un metodo abbastanza semplice!

Per i resistori di potenza l'indicazione è riportata in modo numerico, come detto in precedenza.
Anche in questo caso, però, oltre ai multipli è utile capire la logica delle indicazioni che risulta utile
anche per indicare la posizione della virgola che divide i decimali. Prendendo come esempio i vari
multipli e sottomultipli del valore 4,7 abbiamo:

Sigle resistori di potenza

Valore della resistenza Sigla sull'involucro
0,47 Ohm R47
4,7 Ohm 4R7
47 Ohm 47R
470 Ohm 470R
0,47 kOhm K47
4,7 kOhm 4K7
47 kOhm 47K
470 kOhm 470K
0,47 MOhm M47
4,7 MOhm 4M7
47 MOhm 47M
470 MOhm 470M

Facile notare come il simbolo del multiplo viene usato al posto della virgola in modo da rendere
chiara a concisa l'indicazione del valore.

Altro parametro fondamentale per la scelta di un resistore è la potenza che esso è in grado di
dissipare. In commercio di trovano resistori da 1/8W, 1/4W, 1/2W ed 1W che sono normalmente in
carbone. Oltre il Watt si passa a resistori di potenza che possono arrivare anche fino a 50W. La
potenza che i resistori devono avere dipende sempre dalla corrente che in essi circola e dalla
differenza di potenziale che si instaura ai loro capi; infatti come abbiamo visto nella pagina
precedente, la potenza è calcolata come W = V * I.
Condensatore
Si tratta di un dispositivo costituito da due piastre affacciate l'una all'altra. Al centro di ogni piastra
viene saldato un reoforo e tra le piastre esiste uno spazio più o meno largo che può essere vuoto
oppure riempito da un materiale isolante, detto dielettrico, come vetro, mica, carta, ceramica, etc. Il
condensatore è in grado di accumulare cariche elettriche sulle armature quando fra di esse viene
applicata una tensione, in modo proporzionale a quella che è la sua capacità. La capacità del
condensatore è determinata dai tipi di materiale usato come dielettrico e dalle caratteristiche
geometriche del condensatore stesso: più larghe sono le piastre e più sottile il dielettrico, tanto più
alta è la capacità del condensatore. La capacità si misura in Farad e deriva dalla formula C = Q / V
dove C è la capacità, Q è la quantità di carica elettrica accumulata sulle armature e V la tensione
applicata ai suoi capi.

Alcuni condensatori reali sono visibili nella seguente foto:

Passando ai simboli, invece, ecco quello del condensatore:

Il condensatore si comporta in modo diverso a seconda che lavori in corrente continua oppure in
corrente alternata. Un condensatore ideale il quale ha una resistenza del dielettrico infinita
rappresenta un ostacolo totale al passaggio della corrente continua e non dissipa nessuna energia.

I condensatori possono essere fissi o variabili e quelli fissi a loro volta si suddividono in poliestere,
elettrolitici, al tantalio, ceramico, etc. a seconda del materiale di cui sono fatti. Le differenze
sostanziali fra condensatori elettrolitici e quelli di atro genere, a parte il materiale di cui sono
composti, sono solo nel fatto che i primi hanno una polarità ed i secondi no.

Anche per i condensatori, come per i resistori, esiste un codice colori ed una siglatura standard per
indicarne il valore; e come per i resistori, anche i condensatori sono disponibili in una moltitudine
di valori. Quelli di valore più basso sono, di solito, di tipo ceramico a disco, quelli di valore medio
in poliestere e quelli di valore più alto sono di tipo elettrolitico. Ecco un possibile range di valori da
considerare, comunque, solo in modo indicativo:

• Condensatore ceramico a disco: da un minimo di 1pF fino ad un massimo di 470nF (o

470.000pF);
• Condensatore in poliestere: da un minimo di 1nF ad un massimo di 4,7uF (4.700nF);
• Condensatore elettrolitico: da un minimo di 1 uF fino ad 1 Farad.

Purtroppo, a differenza dei resistori, esistono diversi tipi di codifiche per determinare l'effettivo
valore di capacità; e la tipologia di codice dipende anche dal tipo di condensatore considerato. Per
quelli ceramici ed in poliestere, abbiamo le seguenti regole:

Interpretazione codice condensatori ceramici e poliestere

Range valori Tipo condensatore Siglature Esempio
Da 1,0pF a 8,2pF Ceramico Il valore è scritto senza 8,2pF si scrive: 8.2
pF con la virgola o il oppure 8,2 oppure 8p2.
punto o la lettera p
come separatore
decimale
Da 10pF a 82pF Ceramico Il valore è scritto senza 82pF si scrive: 82
pF
Da 100pF a 820pF Ceramico Il valore è scritto senza 820pF si scrive: n820
pF oppure il numero è oppure 820 oppure 821
preceduto dalla lettera n (le cifre sono 8 e 2 ed il
quando il valore è numero di zeri da
espresso in nF. Ancora aggiungere alla fine è 1)
è possibile trovare un
codice numerico di tre
cifre dove le prime due
cifre rappresentano il
valore e l'ultima il
numero di zeri
Da 1000pF e 8200pF Ceramico o Poliestere Il valore viene espresso 8200pF si scrive: 8n2
(da 1nF a 8,2nF) in nF. La virgola viene oppure 822
sostituita dalla n. E'
possibile trovare un
codice numerico di tre
cifre dove le prime due
cifre rappresentano il
valore e l'ultima il
numero di zeri
Da 10.000pF a Poliestere Il valore viene espresso 820.000pF si scrive:
820.000pF (da 10nF a in nF oppure in µF. La 820n oppure u82
820nF) virgola viene sostituita (0,82µF) oppure 824
dalla n o dalla u. E'
possibile trovare un
codice numerico di tre
cifre dove le prime due
cifre rappresentano il
valore e l'ultima il
numero di zeri
Sui condensatori poliestere si possono trovare anche altre lettere seguite da numeri come ad
esempio la sigla J100. In questo caso J indica la tolleranza (5%) e 100 la massima tensione
applicabile ai capi del condensatore. Ecco i significati delle lettere indicanti la tolleranza:

• J per tolleranza massima del 5%;

• K per tolleranza massima del 10%;
• M per tolleranza massima del 20%.

Nei condensatori elettrolitici, ricavare il valore di capacità reale è molto semplice, dato che il valore
stampigliato sul loro involucro è espresso in microFarad (µF) ed il valore della tensione applicabile
ai capi dello stesso in Volt. Dunque possiamo trovare, ad esempio, un condensatore da 47µF con
tensione massimo di 63Volt sul quale è stampigliata la sigla 47uF 63V. Sull'involucro dei
condensatori elettrolitici troviamo stampati anche i segni + e - che indicano la polarità dello stesso.

Induttore
L'induttore è un dispositivo composto generalmente da un filo elettrico avvolto come una bobina
che può avere o meno un supporto di avvolgimento a seconda della rigidità del filo. Come per il
resistore, il filo elettrico termina in due capi detti reofori. A seconda del numero
di spire che esso possiede l'effetto elettromagnetico generato dallo stesso verrà
più o meno accentuato. Gli induttori vengono identificati dai seguenti simboli a
seconda che si tratti di un induttore senza nucleo oppure con nucleo.

L'induttore è componente che in corrente continua non ha quasi nessun effetto,

dunque per quanto concerne i nostri scopi è sufficiente sapere che esiste e come è fatto; non ne
faremo una dettagliata analisi come accaduto con i resitori.

Componentistica attiva

Dopo aver analizzato alcuni componenti passivi, tra i più importanti, volgiamo la nostra attenzione
verso quelli che sono denominati componenti attivi. Si parla di componenti attivi quando questi
richiedono, per funzionare, una alimentazione e possono essere in grado di erogare energia. I
componenti passivi, invece, non richiedono nessuna sorgente di alimentazione per funzionare ma
non sono in grado di erogare energia.

Il campo della componentistica attiva è davvero molto vasto ed in questo ambito non ci proponiamo
di certo di esplorarlo tutto. Prenderemo in esame alcuni componenti che maggiormente ci
interessano e tratteremo il loro comportamento solo a grandi linee.

Il transitor

Tutti noi abbiamo qualche volta sentito parlare di "transistor". Questo componente costituisce la
base di tutti i moderni dispositivi integrati; si pensi, ad esempio, alle CPU, ai chip video, alle
memorie ma anche ai più semplici circuiti integrati disponibili in commercio. In realtà il transistor
esiste in commercio anche come singolo componente ed è proprio in questa forma che cercheremo
di usarlo e di capirne il funzionamento.
Il simbolo del transitor è visibile nella seguente figura:

I terminali evidenziati con le lettere B C E sono o tre punti di contatto che fuoriescono
dall'involucro di tutti i transistor. Questi tre terminali vengono identificati dai nomi:

• Base (B)
• Collettore (C)
• Emettitore (E)

Oltre a questi dati occorre precisare che

esistono due differenti tipi di transistor a
seconda della loro polarità. In questo caso si
distinguono transistor NPN e transistor PNP.
Esiste anche una differenza di simboli tra i due
tipi di transistor.

Possiamo dire a grandi linee che il funzionamento dei due tipi di transistor risulta invertito: mentre
per un transistor NPN il collettore va collegato al polo positivo e l'emettitore al polo negativo del
circuito, per uno PNP questi si invertono.

Dal punto di vista dell'aspetto del componente reale, il transistor si può presentare sotto diverse
spoglie anche in modo dipendente dalla potenza che esso può erogare. I vari packages dove un
transistor può essere contenuto sono classificati con delle sigle che qui non approfondiremo. Vi
forniamo, invece, una foto dove potete vedere un certo numero di transistor:

Caratteristiche limite di funzionamento del transitor

• Vce: rappresenta la massima tensione applicabile fra Collettore

ed Emettitore;
• Vbe: rappresenta la massima tensione applicabile fra Base ed
Emettitore;
• Ic: rappresenta la massima corrente che può attraversare il
Collettore;
• Ib: rappresenta la massima corrente che può attraversare la
Base;
Nella figura sopra possiamo vedere come sono sistemate le variabili dette in precedenza e quale sia
il verso delle correnti. In figura sono visualizzate anche altre due tensioni, la Vbb e la Vcc.

Le correnti di emettitore e collettore sono legate dalla seguente relazione:

Ic = α * Ie

dove il parametro α dipende dal drogaggio e dallo spessore della base (si tratta di considerazioni a
livello microscopico): il valore di α può anche superare 0.99 rendendo la corrente di emettitore
molto vicina, in valore, a quella di collettore.

Frequenza di taglio
Ogni dispositivo elettronico ed a maggior ragione un transitor, può lavorare secondo le sue
caratteristiche, solo entro un certo range di frequenze. Al di fuori di questo range il comportamento
del dispositivo non è quello desiderato. La frequenza di taglio rappresenta proprio la massima
frequenza, oltre la quale il transistor non presenta più una capacità di amplificazione del segnale.
Tale caratteristica è molto importante soprattutto se dobbiamo realizzare amplificatori audio per
frequenze elevate oppure un generatore di funzioni.

Guadagno
Il guadagno, indicato in dB (deciBel) è la capacità di amplificazione del transistor. Esso è legato
alla frequenza del segnale: di solito rimane costante fino ad un certo valore oltre il quale diminuisce
rapidamente. Questo valore limite è quello che viene definito frequenza di taglio, come
precedentemente indicato.

Se indichiamo con dIb una variazione della corrente di base del transistor e con dIc la
corrispondente variazione della corrente di collettore, il guadagno è dato da:

g = 20 log (dIc / dIb)

Esiste anche un guadagno statico di corrente del transitor. Questo parametro, hFE, è legato al
parametro α visto in precedenza e vale 99 proprio quando α vale 0.99. L'hFE rappresenta il legame
fra corrente di collettore e corrente di base:

Ic = hFE * Ib

Considerazioni valide per i transitor

I transistor NPN e PNP hanno alcuni comportamenti fondamentali sempre validi:

• Ic è circa uguale a Ie;

• Nei transitor NPN il verso delle correnti di collettore e base è entrante mentre nei transistor
PNP è uscente;
• Nel caso di funzionamento in zona lineare, sia nei transistor NPN che PNP, la giunzione
base-emettitore è polarizzata direttamente mentre quella fra collettore-base è polarizzata
inversamente.
• Applicando un segnale di ingresso alla base e prelevando un segnale amplificato sul
collettore si hanno due circuiti, come è possibile vedere dalla
figura seguente; un primo circuito, di ingresso, collega la base
all’emettitore ed un secondo, di uscita, collega il collettore e
l'emettitore.
Utilizzo
I transitor possono essere utilizzati in due modi diversi. Come amplificatori oppure come
interruttori. Nel primo caso si parla, in generale, di elettronica analogica mentre nel secondo si parla
di elettronica digitale. Poter utilizzare il transitor in una o un'altra modalità dipende dalla sua zona
di funzionamento; per impostare tale zona di funzionamento è necessario "polarizzare", attraverso
opportune correnti, il transistor stesso in una oppure in un'altra zona. Nella figura seguente
possiamo vedere la caratteristica di uscita di un transistor NPN dalla quale possono essere
individuate tre zone di funzionamento:

• S = Zona di Saturazione. Questa zona di funzionamento è utilizzata soprattutto nelle

applicazioni digitali. Le giunzioni B-E e B-C sono entrambe polarizzate direttamente e
questo corrisponde all'ON digitale (1).
• A = Zona Attiva. Questa è la zona che viene sfruttata quando il transistor lavora come
amplificatore. In questa regione la giunzione B-E è polarizzato direttamente mentre quella
B-C è polarizzata inversamente.
• I = Zona di Interdizione. Questa zona di non funzionamento corrispondente all'OFF
digitale (0). Le giunzioni B-E e B-C sono entrambe polarizzati inversamente col risultato
che Ib ed Ic sono nulle.

In questi casi, accade spesso che il transistor venga utilizzato connesso a

"emettitore comune", come visibile nella seguente figura.

Quando la tensione Vbe è negativa o nulla, essendo positiva la Vcc, non si ha passaggio di corrente,
dunque il transitor si trova nella zona di interdizione. Un transistor lavora come amplificatore
quando la Vbe diventa maggiore di zero e quindi la giunzione base emettitore è polarizzata
direttamente. In questa zona si vengono a creare legami approssimativamente lineari tra Ic ed Ib e le
altre grandezze. Al crescere di Vbe la corrente di base continua a crescere senza limiti; quello che
invece arriva al limite massimo è la corrente di collettore non può mai superare la corrente Vcc / RL.
Al crescere di Vbe la tensione Vce, tra collettore e massa, scende fino a diventare minore della
tensione Vbe. In tali condizioni si ha Vcb minore di zero e anche la giunzione base collettore
diventa polarizzata direttamente entrando così nella zona di saturazione.

L'impiego del transistor come amplificatore comporta il suo utilizzo in zona lineare. Possiamo
vedere cosa accade nella esemplificazione nella figura seguente dove è visibile una caratteristica di
ingresso-uscita tipica di un transistor (abbiamo visualizzato solo la zona lineare):

L’impiego del transistor come interruttore comporta il suo funzionamento sempre nella zona di
saturazione oppure in quella di interdizione; durante la commutazione da uno stato all'altro
dell'interruttore (da ON a OFF oppure da OFF a ON) la zona lineare può essere percorsa più o meno
velocemente.

Un esperimento
Proviamo a realizzare il nostro primo circuito utilizzando un transistor.
Procuriamoci, anzitutto, un transistor NPN come ad esempio un BC107
oppure un BC108. In questi transistor, una tacca sul corpo indica il pin di
collettore, di fronte ad esso il pin di emettitore ed al centro la base.

Ci occorrono, poi, due resistenze da 1/2 watt, del valore di 220 Ohm e di 1,5 KOhm, un diodo led
(quelli emettitori di luce) ed una batteria da 9V. Il diodo led ha un suo verso che se non viene
rispettato esso non si accende; il led necessita di circa 1,5V per potersi accendere alla massima
luminosità. Per individuare il verso giusto del led, occorre osservarlo in trasparenza: al suo interno, i
due elettrodi hanno una forma diversa. L'elettrodo più piccolo è il catodo (K) e va collegato al polo
positivo mentre quello più grande va collegato al negativo ed è denominato anodo (A).
Cominciamo a saldare assieme i pochi componenti utilizzando il saldatore ed un po' di stagno
oppure possiamo usare quelle basette di test piene di numerosi buchi connessi tra loro. Iniziamo ad
individuare i pin del transistor e colleghiamo l'emettitore al polo negativo della batteria.
Colleghiamo, al collettore, la resistenza da 220 Ohm. L'altro capo di tale resistenza va collegato
all'anodo del diodo led. Il catodo del diodo led lo colleghiamo al positivo della batteria. Prima di
terminare il circuito, come visibile nella figura, abbiamo già connesso il diodo led e la giunzione CE
alla pila, ma come vedete il led rimane spento...

In effetti non abbiamo fornito ancora alcuna tensione alla base del transistor. A questo punto
saldiamo la resistenza da 1,5 KOhm alla base del transistor e l'altro capo della resistenza
colleghiamolo al polo positivo. Il led dovrebbe accendersi!

Il fatto di aver connesso la resistenza di base alla tensione positiva porta lo scorrimento di una
debole corrente nel circuito di base. Tale corrente "innesca" una corrente maggiore nel circuito di
collettore che farà accendere il led. Praticamente con una corrente di pochi milliampere che entra
nella base, possiamo comandare una corrente di alcune centinaia di milliampere nel circuito di
collettore: in questo caso stiamo sfruttando il transistor come un amplificatore di corrente.
Elettronica analogica

Quando si parla di analogico e di digitale occorrono sempre alcune precisazioni importanti. La

differenza sostanziale fra analogico e digitale è il tempo: mentre nel primo caso il tempo è una
variabile continua, nel secondo il tempo diventa scandito a periodi e perde la sua continuità.

In elettronica, come nella altre discipline, ragionare in analogico o farlo in digitale comporta
l'adottare metodi di analisi e tecniche di realizzazione completamente diverse. A basso livello, cioè
quando si scende sul circuito fisico, però, il funzionamento è pur sempre in analogico, cioè i segnali
elettrici, anche se rappresentanti 1 e 0 binari a determinati intervalli di tempo, sono comunque dei
segnali continui (approssimabili generalmente ad onde quadre).

Filtri
La realizzazione di un circuito analogico semplice prende spunto anche solo da qualche
componente passivo come condensatori e resistori. In questo caso potremmo realizzare, ad esempio,
alcuni filtri che riescono a tagliare via determinate frequenze facendone passare altre. Esistono,
sostanzialmente, quattro tipi di filtri:

1. Passa basso: fa passare le basse frequenze tagliando via le alte frequenze;

2. Passa banda: fa passare le frequenze medie tagliando via le basse e le alte frequenze;
3. Notch: fa il contrario del passa banda, nel senso che fa passare solo le alte e le basse
frequenze eliminando le frequenze medie;
4. Passa alto: fa passare le sole alte frequenze tagliando via le basse frequenze.

La realizzazione di un filtro passa basso o passa alto è molto semplice:

Filtro Passa Basso

Filtro Passa Alto

Partitore di tensione
Altro esempio realizzabile in un baleno è un partitore di tensione. Si tratta di un circuito in grado
di ridurre la tensione in uscita, rispetto a quella di ingresso, indipendentemente dal carico applicato.
Quest'ultima frase è di importanza notevole, dato che qualcuno potrebbe essere erroneamente
indotto a pensare che per ridurre la tensione su un dispositivo, rispetto ad una data tensione di
ingresso, sia sufficiente un resistore:

Come vedete nel circuito, la misurazione a vuoto della tensione di uscita restituisce un diverso
valore della misurazione della tensione quando il circuito è sotto carico. Infatti, facendo scorrere
una corrente diversa da zero nel circuito si crea una caduta di tensione ai capi della resistenza
proporzionale, secondo la formula V = R * I, alla corrente stessa. Dunque se abbiamo, ad esempio,
questi dati:

• Vin = 12V
• R = 100 Ohm
• I = 0.1 Ampere (la corrente assorbita dal carico in uscita)

La tensione di uscita sarà pari a:

12 - (100 * 0.1) = 2V

Se il carico assorbisse 0.01A allora avremo una tensione di uscita pari a:

12 - (100 * 0.01) = 11V

Come vedete, con un circuito simile non si può avere una tensione di uscita stabile.

Usando un partitore di tensione, come quello raffigurato qui sopra, non abbiamo problemi di questo
genere. Vediamo, in formule, cosa accade. La tensione di uscita, Vout, è determinabile dalla
formula: Vout = R2 * I. Se andiamo a cercare quanto vale I (I è la stessa sia sulla R1 che sulla R2)
dalla maglia di sinistra possiamo scrivere:
Vin = R1 * I

da cui segue:

I = Vin / R1

Sostituendo I nella precedente formula:

Vout = R2 * I, allora Vout = R2 * Vin / R1

Scritta meglio vediamo quanto segue:

Vout = (R2 / R1) * Vin.

Come capite, abbiamo eliminato la dipendenza da I nella determinazione della tensione di uscita;
usando un partitore di tensione la tensione di uscita è determinata solo dal rapporto R2 / R1.

Alimentatore
Infine un circuito di utilità pratica immediata: un alimentatore. Un circuito di alimentazione è
quanto di più necessario possa risultare in un qualunque laboratorio di elettronica. Nel nostro caso
l'alimentatore potrebbe essere utile per testare qualunque tipo di circuito realizzato senza per questo
realizzarne ogni volta uno ad-hoc. In effetti potrebbe essere usato anche un alimentatore recuperato
da un vecchio PC ma noi vogliamo tentare un esperimento e procedere per la nostra strada :).

Elenco componenti:

• R1 = Potenziometro lineare da 5KOhm;

• R2 = Resistore da 240Ohm 1/2W;
• C1 = Condensatore poliestere da 10nF 100V;
• C2 = Condensatore elettrolitico da 2200 uF 50V;
• C3 = Condensatore elettrolitico da 100 uF 35V;
• RS1 = Ponte raddrizzatore da 3A 50V;
• Integrato LM317;
• Trasformatore 220V primario, 24V 2A secondario;
• Aletta di raffreddamento per LM317.

Il circuito, pur non essendo complicato, merita una dettagliata spiegazione. Per farlo partiamo dalla
sinistra dove vedete 220V. Dalla linea dei 220V della rete Enel preleviamo tensione che va
abbassata a 24V attraverso un trasformatore che riesca a fornire in uscita almeno 2A. In uscita dal
trasformatore otteniamo una tensione alternata che va raddrizzata per renderla continua: a questo
pensa RS1, un ponte raddrizzatore da 50V 3A. Sulle uscite + e - di RS1 troviamo subito due
condensatori, C1 e C2; il primo è un poliestere da 0.01 uF (10nF) ed il secondo un elettrolitico
(attenzione al verso!) da 2200 uF 50V. Questi due condensatori servono a stabilizzare la tensione
continua proveniente dal ponte. Il primo elimina i veloci picchi che possono verificarsi sulla linea
mentre il secondo spiana i picchi lenti di tensione.

Per essere precisi, anche se l'uscita del trasformatore è pari a 24V, l'applicazione di un ponte
raddrizzatore e di due condensatori di livellamento, porta la tensione all'uscita del ponte ad un
valore maggiore dei 24V, quantificabile intorno ai 28-30V.

La linea del positivo prosegue fino al piedino 3 dell'integrato LM317, un regolatore di tensione
realizzato dalla National Semiconductor in grado di tirar fuori fino ad un massimo di 1.5A. Il
piedino 2 dell'LM317 è il piedino sul quale prelevare la tensione di uscita che potrà variare da circa
2V ad un massimo di 25V. La variazione di tensione è imposta dal potenziometro R1 da 5KOhm
lineare e dal resistore fisso R2 da 240Ohm 1/2 Watt. L'ultimo condensatore in uscita termina il
lavoro di livellamento della tensione.

Per ultimo, non dimenticate di applicare una aletta di raffreddamento di generose dimensioni
sull'integrato LM317 per aiutarlo a dissipare il calore generato.

Elettronica digitale

La branca di elettronica digitale studia tutti quei sistemi che hanno una scansione discreta del
tempo di funzionamento. Questo vuol dire che in ogni sistema digitale è presente almeno un clock,
un segnale (di solito ad onda quadra) che realizza un timer: ogni evento dell'intero sistema digitale
è legato a questo timer ed avviene solo negli istanti prefissati e scanditi dal clock digitale.

Dunque si parla di elettronica digitale non perché esistano dei componenti digitali ma perché è il
sistema che viene realizzato secondo una logica differente da quella analogica dove il tempo non
era una variabile così importante. In effetti la componentistica con cui realizzare i circuiti digitali
deve per forza di cose essere analogica: solo questa scienza rappresenta la realtà, mentre quella del
digitale è una astrazione dell'uomo.

Nella sezione di elettronica analogica abbiamo parlato di filtri. Ebbene, filtri molto più complessi in
grado di discriminare sia una intera banda che anche una sola armonica possono essere realizzati in
elettronica digitale con circuiti molto più complessi di quelli RC visti.

A questo punto è necessario introdurre l'algebra booleana e l'alfabeto binario su cui si basa tutta
l'elettronica digitale. Tutti saprete, almeno per sentito dire, che la logica binaria è composta da due
soli valori, 0 e 1 che rappresentano i due stati fondamentali (vero - falso o basso - alto). Le
operazioni fondamentali possibili su tale algebra sono quelle di NOT, OR, AND, mentre quelle
derivate NAND, NOR, XOR, XNOR. Tutti questi operatori agiscono su due operandi tranne quello
di negazione o NOT. Di seguito vi mostriamo le cosiddette tabelle della verità per queste operazioni
tramite le quali è possibile leggere i risultati di ogni combinazione di due bit (il bit è l'unità minima
dell'algebra booleana: essa può assumere valore 0 oppure 1). Supponendo che A e B siano due
variabili binarie:
NOT AND OR
A NOT A A B A AND B A B A OR B
0 1 0 0 0 0 0 0
1 0 0 1 0 0 1 1
1 0 0 1 0 1
1 1 1 1 1 1
AND - Operatore di
NOT - Operatore di negazione OR - Operatore di disgiunzione
congiunzione

A questi operatori sono associate delle porte logiche disponibili integrate in chip che potete trovare
presso qualunque negozio di elettronica. Di seguito la simbologia usata per distinguerle:

Mostriamo anche quelli che sono alcuni degli operatori composti (composti perché non sono altro
che la composizione di due o più operatori fondamentali)

NOR NAND XOR

A B A NOR B A B A NAND B A B A XOR B
0 0 1 0 0 1 0 0 0
0 1 0 0 1 1 0 1 1
1 0 0 1 0 1 1 0 1
1 1 0 1 1 0 1 1 0
NOR = NOT + OR NAND = NOT + AND XOR = OR esclusivo

Anche per questi operatori esistono delle porte logiche pronte con i seguenti simboli:

Alcuni circuiti famosi disponibili in commercio, realizzati in tecnologia TTL (alimentazione a

+5V) o CMOS (alimentazione a +3.3V) sono:

Alcuni circuiti digitali

Sigla Contenuto
7404 4 porte NOT
7408 4 porte AND
7432 4 porte OR
7400 4 porte NAND
7402 4 porte NOR
7486 4 porte XOR
