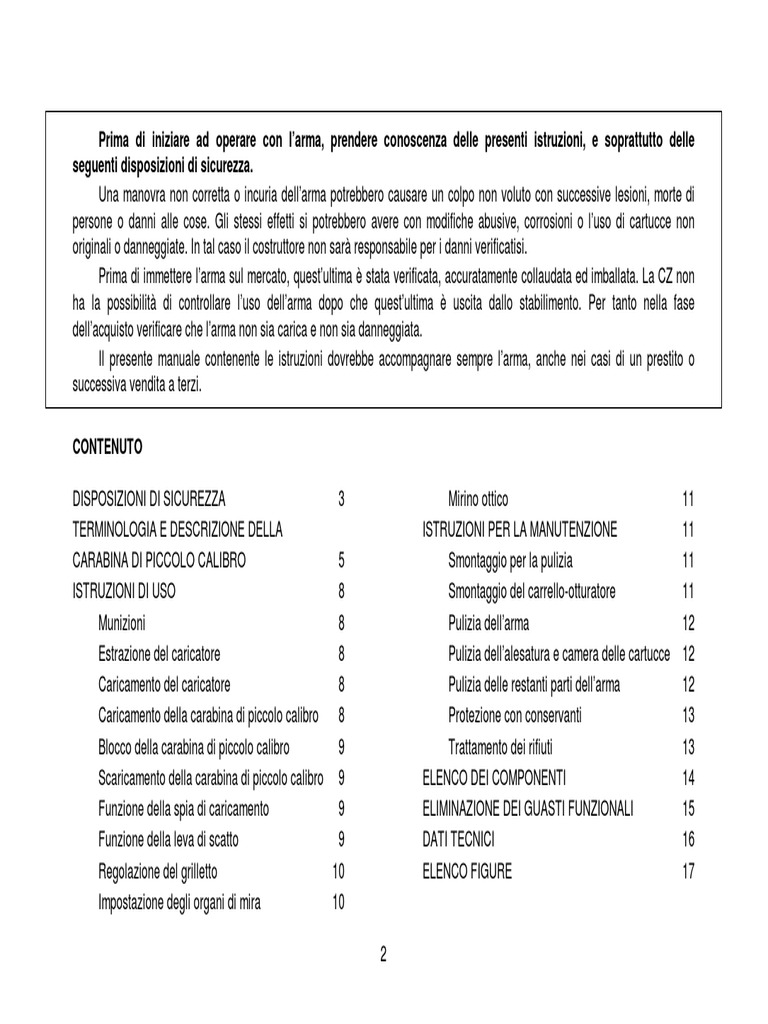

Prima di iniziare ad operare con l’arma, prendere conoscenza delle presenti istruzioni, e soprattutto delle

seguenti disposizioni di sicurezza.

Una manovra non corretta o incuria dell’arma potrebbero causare un colpo non voluto con successive lesioni, morte di
persone o danni alle cose. Gli stessi effetti si potrebbero avere con modifiche abusive, corrosioni o l’uso di cartucce non
originali o danneggiate. In tal caso il costruttore non sarà responsabile per i danni verificatisi.
Prima di immettere l’arma sul mercato, quest’ultima è stata verificata, accuratamente collaudata ed imballata. La CZ non
ha la possibilità di controllare l’uso dell’arma dopo che quest’ultima è uscita dallo stabilimento. Per tanto nella fase
dell’acquisto verificare che l’arma non sia carica e non sia danneggiata.
Il presente manuale contenente le istruzioni dovrebbe accompagnare sempre l’arma, anche nei casi di un prestito o
successiva vendita a terzi.

CONTENUTO

DISPOSIZIONI DI SICUREZZA 3 Mirino ottico 11

TERMINOLOGIA E DESCRIZIONE DELLA ISTRUZIONI PER LA MANUTENZIONE 11
CARABINA DI PICCOLO CALIBRO 5 Smontaggio per la pulizia 11
ISTRUZIONI DI USO 8 Smontaggio del carrello-otturatore 11
Munizioni 8 Pulizia dell’arma 12
Estrazione del caricatore 8 Pulizia dell’alesatura e camera delle cartucce 12
Caricamento del caricatore 8 Pulizia delle restanti parti dell’arma 12
Caricamento della carabina di piccolo calibro 8 Protezione con conservanti 13
Blocco della carabina di piccolo calibro 9 Trattamento dei rifiuti 13
Scaricamento della carabina di piccolo calibro 9 ELENCO DEI COMPONENTI 14
Funzione della spia di caricamento 9 ELIMINAZIONE DEI GUASTI FUNZIONALI 15
Funzione della leva di scatto 9 DATI TECNICI 16
Regolazione del grilletto 10 ELENCO FIGURE 17
Impostazione degli organi di mira 10

2
DISPOSIZIONI DI SICUREZZA

Per garantire la vostra sicurezza e delle altre persone, attenersi scrupolosamente alle disposizioni di sicurezza.
1. In ogni caso maneggiare l’arma come se fosse carica.
2. Non puntare mai l’arma contro oggetti contro i quali potrebbe essere pericoloso sparare.
3. Non fidarsi mai delle dichiarazioni da parte di terzi che le pistole non sono cariche.
4. Prima di riporre la pistola o consegnare quest’ultima ad altra persona, verificare sempre che non sia carica.

5. Depositare l‘arma non carica con meccanismo di percussione nella posizione bassa.
6. Non utilizzare mai l’arma per scopi diversi che non siano il tiro.
7. Non lasciare mai l’arma carica incustodita.
8. Prima di caricare l’arma, verificare che l’alesatura della canna, camera e carrello-otturatore siano puliti e senza ostruzioni. Dopo i
tiri pulire quanto prima l’arma sporca.

9. Utilizzare esclusivamente munizioni di alta qualità, pulite, asciutte, originali, nello stato soddisfacente, adatte al calibro della vostra
arma.
10. Prima e durante il tiro non consumare bibite alcoliche e non fare uso di droghe.
11. Se possibile, durante il tiro utilizzare la protezione per le orecchie e gli occhiali da tiro di protezione.
12. Nel momento in cui l’arma è caricata, mantenere la sicura nella posizione bloccata fino al vostro approntamento per il tiro. Nella
fase di disarmo indirizzare sempre l’arma verso uno spazio sicuro.
13. Nel momento in cui il sistema del grilletto con leva di scatto in posizione tirata maneggiare l’arma con molta prudenza, in quanto
una manipolazione non corretta potrebbe causare un colpo accidentale.
14. Non bloccare lo sportello d’espulsione e assicurarsi che non ci siano persone nel lato di espulsione della cartuccia .

3
15. Non premere mai il grilletto e non mettere le dita nel paragrilletto prima di aver eseguito il puntamento del bersaglio e di essere
pronti per il tiro.
16. Prima di premere il grilletto, verificare nuovamente il proprio bersaglio e lo spazio posteriore di quest’ultimo. La traiettoria della
pallottola, una volta attraversato o passata a fianco del bersaglio, può proseguire ancora alcune centinaia di metri dopo il
bersaglio.
17. Non sparare mai contro superfici d’acqua oppure contro superfici dure, per esempio contro un sasso.
18. Non sparare con l’arma in presenza di animali che non siano stati esplicitamente addestrati al rumore specifico.
19. Non “scherzare mai impropriamente” con l’arma in mano.
20. Mancato colpo: Nel caso di un colpo mancato, mantenere l’arma indirizzata contro il bersaglio oppure nello spazio sicuro ed
attendere trenta secondi. Nel caso si fosse verificata una percussione ritardata, la cartuccia viene lanciata. Nel caso del colpo
mancato, estrarre la cartuccia dalla canna e visionare quest’ultima. In caso che l’impronta del percussore sulla cartuccia sia
leggera oppure nulla, prima di eseguire un altro tiro far verificare l’arma da un riparatore di armi qualificato.
21. Prima della pulizia, stoccaggio o trasporto verificare sempre che l’arma non sia carica.
22. Stoccare l’arma e le munizioni in un luogo separato e chiuso a chiave, fuori dalla portata dei bambini e dalle persone non
autorizzate.
23. Non modificare mai i componenti dell’arma. Potrebbe verificarsi una violazione grave del corretto funzionamento o della sicurezza
di quest’ultima.

24. Ricordarsi che la corrosione, l’utilizzo di cartucce difettose, caduta accidentale dell’arma su una superficie dura oppure altre
“manipolazioni improprie” potrebbero causare un danno a prima vista non rilevabile. Nel caso si verifichi una di queste situazioni,
far verificare l’arma da uno specialista.

4
TERMINOLOGIA E DESCRIZIONE DELLA CARABINA DI PICCOLO CALIBRO

I termini relativi alle parti principali della carabina di piccolo calibro utilizzati nel presente manuali vengono indicati nella figura 1 sul
retro della copertina. La denominazione di tutti i componenti della carabina di piccolo calibro sono indicati nel capitolo “Elenco dei
componenti”.

Le carabine di piccolo calibro CZ 452 ZKM e CZ 453 sono le armi tradizionali a ripetizione di struttura robusta. Vengono prodotte in
più versioni. Caratteristiche principali di tutte le versioni:
- l’ottima bilanciatura dell’arma garantisce un puntamento rapido e facile
- alzo a saracinesca regolabile in una vasta gamma delle distanze di tiro
- il montaggio facile del cannocchiale
- i comandi facilmente controllabili ed accessibili, versione per tiratori mancini
- resistenza regolabile del grilletto
- segnalazione del tiro del meccanismo di percussione
- smontaggio facile per la pulizia e manutenzione ordinaria eseguibile senza alcun attrezzo
- alta precisione nel tiro
- lunga durata
- alta affidabilità di funzionamento in tutte le condizioni di utilizzo e per tutti i tipi di munizioni da vari costruttori con vari tipi di
pallottole
- possibilità di fissare il silenziatore Still oppure Parker Hale (su richiesta particolare)
- l’arma CZ 453 è dotata di un meccanismo di grilletto completamente regolabile, compresa la leva di scatto

5
 Trattamento
Calibro Filetto per Grilletto con
CZ 452 superficiale Descrizione
silenziatore leva di scatto
.22 LR .22 WMR .17 HMR .17 HM2 brunitura nichelatura
Standard



 calcio in legno di faggio
Il calcio in legno noce, la parti di
Lux




 presa trattate a code di rondine
calcio in plastica, le parti
Style


 metalliche trattate con
nichelatura e brunitura
calcio in plastica, versione della
carabina di piccolo calibro
Silhouette


 corrisponde ai requisiti previsti
dall’associazione dei tiratori
IMSSA
calcio completo in legno noce, la
FS



   parti di presa trattate a code di
rondine
Scout

   versione destinata ai giovani
La versione è stata adattata alle
esigenze del mercato degli USA
American






 ed Australia – priva di organi di
mira fissi.
La canna pesante, il calcio con
Varmint




 calciolo in gomma basso – priva di
organi di mira fissi.

6
 Trattamento
Calibro Filetto per Grilletto con
CZ 453 superficiale Descrizione
silenziatore leva di scatto
.22 LR .17 HMR .17 HM2 brunitura nichelatura
La versione è stata adattata alle esigenze
American




del mercato degli USA ed Australia – priva
di organi di mira fissi.
La canna pesante, il calcio con calciolo in
Varmint




gomma basso – priva di organi di mira fissi.

7
ISTRUZIONI DI USO

Munizioni
Utilizzare esclusivamente le cartucce di produzione controllata nel calibro previsto e rispondenti alle normative CIP (Commissione
internazionale permanente per la prova delle armi da fuoco portatili) oppure alle normative SAAMI (norma dell’Istituto americano per la
standardizzazione delle armi e munizioni). L‘utilizzo di cartucce diverse potrebbe causare il danneggiamento dell’arma oppure rischio per
il tiratore.

Estrazione del caricatore

Premere lo scatto del caricatore posizionato nella parte anteriore del caricatore stesso verso avanti (fig. 2) ed estrarre il caricatore
(cartuccia di caricamento) fuori dall’arma.

Caricamento del caricatore

Prendere il caricatore in mano tenendo la bocca verso l’alto. Appoggiare la parte posteriore della cartuccia sull’elevatore, nel punto
del ribasso sul carrello del caricatore e premerlo verso il basso ed indietro finché non venga a contatto con la parete posteriore del
caricatore. Posizionare l’altra cartuccia al posto della precedente ed inserirla nell’identico modo.

Caricamento della carabina di piccolo calibro

NELLA FASE DEL CARICAMENTO TENERE SEMPRE L’ARMA INDIRIZZATA VERSO UNO SPAZIO SICURO.
Inserire il caricatore pieno nell’arma e verificare che quest’ultimo sia correttamente bloccato dall’arresto del caricatore.
Prendere la carabina di piccolo calibro per l'astina davanti con la mano sinistra, appoggiare il calciolo sul corpo e con la mano
destra prendere la leva d’armamento. Aprire il carrello-otturatore girando la leva verso alto e spostandola indietro fino a fine corsa.
Spostare il carrello-otturatore con un movimento continuo veloce in avanti e bloccare quest’ultimo girando la leva verso il basso. Durante
questo movimento la cartuccia viene inserita nella camera e viene tirato il meccanismo di percussione. Ora l’arma è pronta per il tiro. Nel
caso che non abbiate intenzione di sparare immediatamente, bloccare l’arma proseguendo secondo le istruzioni riportate nel successivo
capitolo Bloccaggio della carabina di piccolo calibro.

8
 In caso dell'uso dell'inserto di caricamento, lasciare quest’ultimo inserito all’interno dell’arma, aprire il carrello-otturatore ed
appoggiare la cartuccia sull’elevatore. Proseguire come in caso di utilizzo del caricatore. La cartuccia di caricamento è destinata per il tiro
più preciso, in quanto protegge le pallottole contro il danneggiamento nella fase del caricamento delle cartucce.

Blocco della carabina di piccolo calibro

Spostare la sicura verso avanti nella posizione di sicura (fig. 3) finché il segno rosso non venga coperto. Così viene bloccata la
funzione del meccanismo del grilletto e del carrello-otturatore, quindi non è possibile né sparare, né muovere il carrello-otturatore.
Scaricamento della carabina di piccolo calibro
INDIRIZZARE VERSO LO SPAZIO SICURO!
- estrarre il caricatore seguendo le indicazioni riportate sopra
- sbloccare la sicura per rendere possibile l’apertura del carrello-otturatore.
- aprire il carrello-otturatore e verificare che la cartuccia sia stata estratta ed espulsa dalla camera
- Chiudere il carrello-otturatore
- Premere il grilletto (colpo di sicurezza)

Funzione della spia di caricamento

La tensione del meccanismo di percussione viene segnalato dal percussore. In caso che quest'ultimo è teso, la parte posteriore
sporge sopra l'appoggio della molla del percussore. La sporgenza è verificabile sia a vista, che a tatto.

Funzione della leva di scatto

Tirare la leva di scatto premendo il grilletto verso davanti (fig. 4). Per motivi di sicurezza tirare soltanto dopo il caricamento
dell’arma, un attimo prima del tiro. Non trasportare l’arma con leva di scatto tirata! In caso che la leva di scatto è già stata tirata e il motivo
per il tiro sia passato, mirare nello spazio sicuro, bloccare la sicura e premendo il grilletto liberare la leva di scatto. Successivamente
scaricare l’arma procedendo come da indicazioni sopra descritte.

9
Regolazione del grilletto
La regolazione della resistenza del grilletto per l’arma CZ 452 ZKM avviene dopo l’estrazione del calcio, attraverso la vite di
regolazione (fig. 5).
Per l’arma CZ 453 è possibile regolare la resistenza e la corsa del grilletto prima e dopo il colpo (fig. 6). La regolazione avviene
dopo l’estrazione del calcio, attraverso la vite di regolazione A (resistenza), B (percorso avanti) e C (percorso dopo il tiro).
In caso l’arma sia dotata della leva di scatto, la regolazione avviene attraverso la vite posizionata davanti il grilletto (fig. 7). Per
motivi di sicurezza non impostare la leva di scatto a percorso troppo corto, in quanto la manipolazione non adatta potrebbe causare un
colpo accidentale. Verificare la sicurezza della regolazione della leva di scatto ad arma non carica, con apertura e chiusura ripetuta del
carrello-otturatore in combinazione con il blocco e sblocco della sicura. Evitare il colpo spontaneo.
Nota: E’ possibile smontare la leva di scatto dall’arma senza influenzare la funzionalità o regolazione del grilletto vero e proprio.

Impostazione degli organi di mira

L’alzo a saracinesca della carabina di piccolo calibro CZ 452-2E ZKM è dotato delle tacche da 25 a 200 m della lunghezza del tiro,
una tacca corrisponde a 25 m. La carabina di piccolo calibro è stata sottoposta all’esame di tiro per la distanza di 50 m.
Premendo il pulsante e spostando la saracinesca impostare la lunghezza richiesta del tiro. La correzione laterale può essere
eseguita allentando la vite sul tale lato della lamina dell’alzo, verso il quale è richiesto lo spostamento del tiro e stringendo la vite nel lato
opposto (fig. 8). La rotazione della vite di un settore sposta il punto di mira in distanza di 50 m di circa 5 cm. La correzione in altezza
viene eseguita spostando il mirino nella gola della base del mirino stesso. Il mirino viene bloccato contro lo spostamento attraverso la
vite, lungo la gola sono realizzate le tacche ausiliarie. Con lo spostamento di una tacca il punto di mira viene spostato a distanza di 50 m
di 1,5 cm.
Per la versione dell’arma CZ 452 ZKM Scout la correzione laterale viene effettuata spostando il mirino nella tacca trasversale e
successivo bloccaggio di quest’ultima attraverso il punteruolo. La correzione in altezza viene eseguita spostando il cassetto della
saracinesca dell’alzo (fig. 9). Lo spostamento di 1 tacca corrisponde allo spostamento della posizione del punto di mira a distanza di 50
corrispondente a 1,25 cm. La versione dell’arma CZ 453 è costruita priva di organi di mira.

10
Mirino ottico
Il montaggio del mirino ottico e la prova di tiro dell’arma dovrebbero essere assegnati ad un’officina specializzata.

ISTRUZIONI PER LA MANUTENZIONE

Smontaggio per la pulizia

1. Estrarre il caricatore.
2. Sbloccare la sicura per rendere possibile la movimentazione del carrello-otturatore.
3. Aprire il carrello-otturatore e dopo aver premuto il grilletto fino la fine di corsa, estrarre quest’ultimo dall’arma.
Smontaggio del carrello-otturatore
1. Estrarre il carrello-otturatore dall’arma seguendo l’indicazione sopra descritta.
2. Impugnare fortemente il corpo del carrello-otturatore e girare la leva verso destra (procedere come nel caso di chiusura del
carrello-otturatore sull’arma) In questo modo viene allentata la molla del percussore.
3. Appoggiare l’appoggio della molla del percussore su un oggetto rigido adatto (fig. 10) e premere quest’ultima all’interno del
carrello-otturatore. Nello stesso tempo estrarre la sicura.
4. Una volta estratta la sicura, allentare con prudenza il carrello-otturatore e tener fermo l’appoggio della molla del percussore.
Durante lo smontaggio porre molta attenzione, in quanto a causa della forza della molla del percussore potrebbe verificarsi la
fuoriuscita accidentale a scatto dell’appoggio e successiva perdita di quest’ultimo oppure potrebbero verificarsi le lesioni delle
persone.

AVVERTENZE: Non smontare altri particolari. Se a vostro parere l’arma necessita di una regolazione o riparazione, affidare quest’ultima
all’officina autorizzata.

11
Pulizia dell’arma
Pulire l’arma
- dopo ogni uso
- in tutti i casi di umidità
- quanto prima dopo il tiro
- in condizioni climatiche miti almeno una volta all’anno
- in condizioni climatiche sfavorevoli almeno una volta al mese

Pulizia dell’alesatura e camera delle cartucce

Nel caso in cui dall’arma non sia stato sparato oppure sia stato sparato soltanto un numero ridotto di cartucce, pulire l’alesatura e la
camera cartucce con un panno asciutto infilato sulla bacchetta. Cambiare i panni finché l’ultimo non esca pulito.
Nel caso di forte sporcizia nell’interno della canna, introdurre con lo spazzolino nell’alesatura e nella camera una soluzione per la
pulizia, lasciare agire per 10 minuti circa (il tempo di azione può variare in conseguenza al tipo di detergente) e pulire con lo spazzolino.
Asciugare l’alesatura e la camera con un panno pulito e verificare che tutto i residui di combustione siano stati tolti. In caso di necessità
ripetere il procedimento.
Introdurre la bacchetta e lo spazzolino dalla canna verso la camera per evitare il danneggiamento della bocca della canna. Prima di
cambiare il senso del movimento spingere lo spazzolino lungo tutta la canna. Nel cambiare il senso di movimento dello spazzolino
all’interno della canna, lo spazzolino potrebbe incepparsi.
Pulizia delle restanti parti dell’arma
Pulire le restanti parti metalliche dell’arma con un panno asciutto, con un vecchio spazzolino da denti, con uno spazzolino in ottone
oppure con uno raschiatore in legno. Per la pulizia possono essere utilizzati l’olio conservante oppure petrolio. Non utilizzare mai la
soluzione per la pulizia dell’alesatura della canna! Questa soluzione potrebbe depositarsi negli interstizi tra i singoli componenti e
successivamente causare la corrosione. Verificare che non siano rimasti residui del panno o setole dello spazzolino in nessuna delle
parti dell’arma.
Il calcio va mantenuto con un panno asciutto oppure imbevuto in sostanza destinata per la lucidazione dei mobili.

12
Protezione con conservanti
Passare l’alesatura, la camera cartucce e tutti i particolari metallici accessibili, una volta puliti, con un panno imbevuto nell’olio
conservante oppure utilizzare olio spray. Togliere l’olio in eccesso.
Prima del tiro asciugare l’alesatura. Nel caso che l’arma venga utilizzata alle basse temperature, togliere l’olio da tutte le parti
accessibili oppure utilizzare un grasso specifico per tali condizioni.
I conservanti di alta densità, come per es. vaselina, devono essere utilizzati soltanto nel caso di deposito in condizioni climatiche
sfavorevoli per un lungo periodo e prima dell’uso devono essere eliminati accuratamente da tutte le parti dell’arma.

Trattamento dei rifiuti

I materiali utilizzati per la costruzione del prodotto ed imballo di quest’ultimo, in caso di utilizzo corretto, non influenzano in modo
negativo ne la salute dell’uomo, ne l’ambiente. In caso di necessità di eliminare il prodotto oppure l’imballo di quest’ultimo, depositare i
singoli particolari metallici (in acciaio o metalli non ferrosi), plastica, legno, carta e cartone negli specifici contenitori della raccolta
differenziata.

13
ELENCO DEI COMPONENTI

1 Canna 29 Perno dell’astina del grilletto 55 Rosetta della protezione del 81 Fine corsa dell’arresto del
2 Mirino 30 Astina del grilletto grilletto percussore
3 Vite del mirino 31 Dado dell’astina del grilletto 56 Vite della protezione del 82 Molla dell’arresto
4 Protezione del mirino 32 Rosetta della molla del grilletto (2x) 83 Vite anteriore del supporto
5 Base del mirino grilletto 57 Vite di collegamento 84 Vite posteriore del supporto
6 Cassetto dell’alzo 33 Molla della resistenza del posteriore 85 Molla del grilletto
7 Molla del cassetto dell’alzo grilletto 58 Guaina del caricatore 86 Perno del grilletto
8 Lamina dell’alzo 34 Guida del carrello-otturatore 59 Elevatore 87 Anello di bloccaggio (2x)
9 Vite dell’alzo (2x) 35 Carrello-otturatore 60 Molla dell’elevatore 88 Molla della leva di leva di
10 Saracinesca 36 Estrattore 61 Fondello di caricatore scatto
11 Pulsante dell’alzo 37 Attacco di bossolo 62 Scatto del fondello di 89 Braccio della leva di scatto
12 Molla del pulsante 38 Molla del estrattore caricatore 90 Vite di regolazione del
13 Base dell’alzo 39 Sicura 63 Molla dello scatto del grilletto (B)
14 Piolo della base alzo 40 Leva fondello del caricatore 91 Filo in plastica (2x)
15 Letto 41 Percussore 64 Guaina del caricatore 92 Perno
16 Guida del caricatore 42 Molla del percussore 65 Elevatore 93 Molla della resistenza del
17 Vite anteriore della guida del 43 Supporto della molla del 66 Molla dell’elevatore grilletto
caricatore percussore 67 Corpo dell'inserto 94 Supporto del grilletto
18 Vite posteriore della guida 44 Calcio 68 - 95 Vite di regolazione della
del caricatore 45 Calciolo 69 - resistenza (A)
19 Scatto del caricatore 46 Vite del calciolo (2x) 70 - 96 Madrevite di bloccaggio
20 Molla dello scatto del 47 Vite di collegamento 71 - 97 Madrevite di bloccaggio
caricatore anteriore 72 Canna 98 Vite di regolazione del
21 Perno dello scatto del 48 Rosetta della vite di 73 Mirino ribasso (C)
caricatore collegamento anteriore 74 Protezione del mirino 99 Leva del grilletto
22 Leva del grilletto 49 Maglietta completa 75 Lamina dell’alzo 100 Vite di regolazione della leva
23 Pallottola in acciaio 50 Vite della maglietta 76 Base dell’alzo di scatto
24 Molla del grilletto 51 Maglietta 77 Chiodo 101 Bussola
25 Perno della leva del grilletto 52 Vite 78 Cassetto 102 Vite della bussola
26 Grilletto 53 Rosetta flessibile 79 Supporto del meccanismo 103 Madrevite della bussola
27 Chiodo del grilletto 54 Protezione del grilletto del grilletto
28 Perno del grilletto 80 Arresto del percussore

14
ELIMINAZIONE DEI GUASTI FUNZIONALI

In condizione di uso e manutenzione appropriati la probabilità di guasto è minima. In caso si verifichi tale situazione, seguire le
seguenti istruzioni.
ATTENZIONE - in caso si verifichi un guasto funzionale nella fase di tiro, la probabilità di un colpo accidentale aumenta
notevolmente. Per tanto, nella fase di eliminazione del guasto, attenersi alle istruzioni di sicurezza indicate nel precedente capitolo.
Indirizzare sempre arma verso lo spazio sicuro, non rivolgere l'arma contro il proprio corpo, nemmeno contro altre persone, non
posizionare le mani davanti la bocca della canna!

Guasto Probabile causa Modalità di eliminazione

Mancato passaggio Il caricatore non è inserito sufficientemente oppure è
della cartuccia nella danneggiato.
camera L’arma o le cartucce sono sporche.
Mancato colpo La cartuccia utilizzata è sbagliata.
Apertura per il percussore è sporca oppure è stato
utilizzato un lubrificante non adatto per le basse
temperature ambiente.
“Colpo leggero” La capsula fulminante è stata attivata, ma nella cartuccia
manca la polvere oppure la polvere è umida.
Mancata estrazione Camera cartucce, estrattore oppure cartuccia sporca,
eventualmente lubrificante non adatto per temperature basse
Inserire bene il caricatore oppure utilizzare altro caricatore.
Pulire l’arma e cartucce asciugandole bene, eventualmente
lubrificare leggermente.
Procedere secondo le istruzioni di sicurezza indicate nel punto
20.
Smontare e pulire il percussore, eventualmente utilizzare un
lubrificante per basse temperature.
Scaricare l’arma e verificare che il proiettile non sia rimasto
nella canna. Eventuale successivo colpo potrebbe
danneggiare gravamente la canna!
Pulire l’arma asciugandola bene, eventualmente lubrificare
leggermente. Utilizzare munizioni nuove pulite.

Nel caso che il guasto non possa essere eliminato in nessuno dei modi sopra indicati, affidare la carabina di piccolo calibro per la
revisione e riparazione all’officina specializzata.

15
DATI TECNICI

Standard, Style,
Modello FS Scout American Varmint
Lux Silhouette

.22 LR
.22 LR .22 LR
.22 LR .22 WMR
Calibro .22 LR .22 WMR .22 LR .17 HMR
.22 WMR .17 HMR
.17 HMR .17HM2
.17HM2

Lunghezza totale [mm] 1083 1035 995 830 1020 998

Lunghezza canna [mm] 630 572 527 412 572 532

Lunghezza linea di mira (con organi di mira aperti)[mm] 508 - 410 320 - -

Peso (senza le cartucce) [kg] 3 2,7 2,9 1,8 2,8 3,2

Capacità caricatore [cartucce] .22 LR: 5/10/1 - .22 WMR: 5 - .17 HMR: 5 - .17 HM2: 5

Resistenza del grilletto regolabile nell’ampiezza [N] 14 - 18

Resistenza del grilletto con leva di scatto tesa [N] 4-7

16
ELENCO FIGURE

1. Terminologia dei componenti principali

2. Estrazione del caricatore
3. Sicura nella posizione sbloccata (con la freccia viene indicato il senso del blocco)
4. Tensione della leva di scatto
5. Regolazione della resistenza del grilletto per l’arma CZ 452 ZKM
6. Regolazione del grilletto per l’arma CZ 453 (A – resistenza del grilletto, B – percorso prima del tiro, C – percorso dopo il tiro)
7. Vite di regolazione della leva di scatto
8. Saracinesca dell’alzo con cassetto, lamina dell’alzo e viti per correzione laterale
9. Vista sull’alzo – versione Scout
10. Smontaggio del carrello-otturatore

Il costruttore si riserva il diritto di eseguire le modifiche da lui ritenute necessarie per il miglioramento dei propri modelli oppure per la soddisfazione
delle richiesti di carattere produttivo o commerciale.

17
