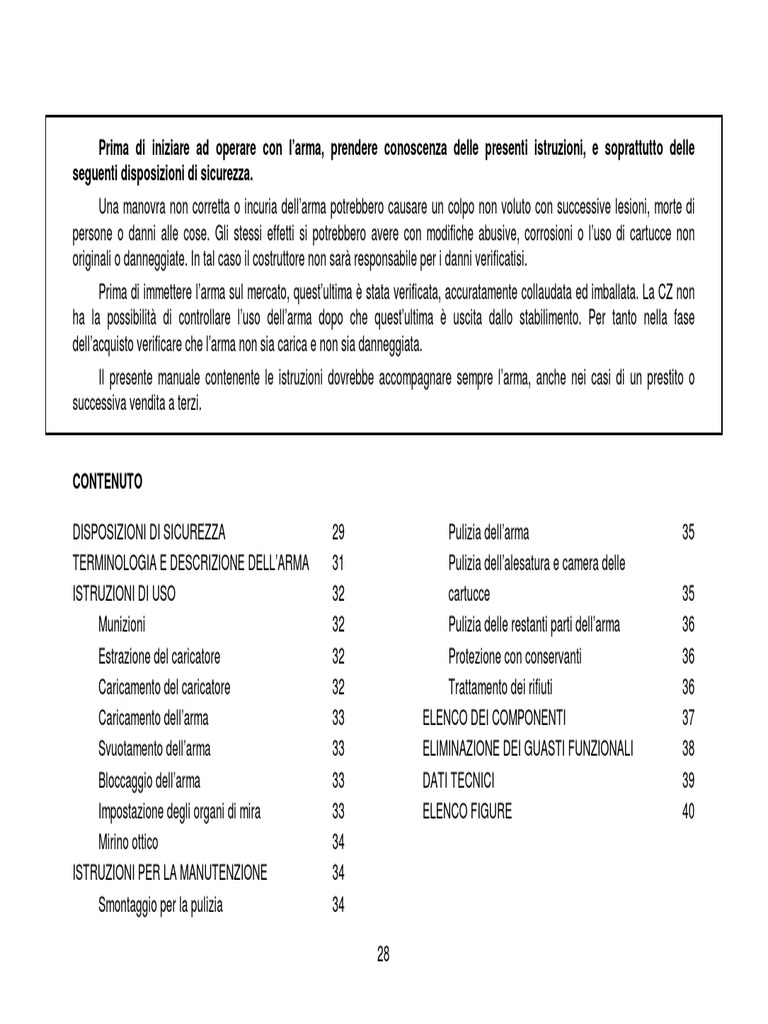

Prima di iniziare ad operare con l’arma, prendere conoscenza delle presenti istruzioni, e soprattutto delle

seguenti disposizioni di sicurezza.

Una manovra non corretta o incuria dell’arma potrebbero causare un colpo non voluto con successive lesioni, morte di
persone o danni alle cose. Gli stessi effetti si potrebbero avere con modifiche abusive, corrosioni o l’uso di cartucce non
originali o danneggiate. In tal caso il costruttore non sarà responsabile per i danni verificatisi.
Prima di immettere l’arma sul mercato, quest’ultima è stata verificata, accuratamente collaudata ed imballata. La CZ non
ha la possibilità di controllare l’uso dell’arma dopo che quest’ultima è uscita dallo stabilimento. Per tanto nella fase
dell’acquisto verificare che l’arma non sia carica e non sia danneggiata.
Il presente manuale contenente le istruzioni dovrebbe accompagnare sempre l’arma, anche nei casi di un prestito o
successiva vendita a terzi.

CONTENUTO

DISPOSIZIONI DI SICUREZZA 29 Pulizia dell’arma 35

TERMINOLOGIA E DESCRIZIONE DELL’ARMA 31 Pulizia dell’alesatura e camera delle
ISTRUZIONI DI USO 32 cartucce 35
Munizioni 32 Pulizia delle restanti parti dell’arma 36
Estrazione del caricatore 32 Protezione con conservanti 36
Caricamento del caricatore 32 Trattamento dei rifiuti 36
Caricamento dell’arma 33 ELENCO DEI COMPONENTI 37
Svuotamento dell’arma 33 ELIMINAZIONE DEI GUASTI FUNZIONALI 38
Bloccaggio dell’arma 33 DATI TECNICI 39
Impostazione degli organi di mira 33 ELENCO FIGURE 40
Mirino ottico 34
ISTRUZIONI PER LA MANUTENZIONE 34
Smontaggio per la pulizia 34

28
DISPOSIZIONI DI SICUREZZA

Per garantire la vostra sicurezza e delle altre persone, attenersi scrupolosamente alle disposizioni di sicurezza.
1. In ogni caso maneggiare l’arma come se fosse carica.
2. Non puntare mai l’arma contro oggetti contro i quali potrebbe essere pericoloso sparare.
3. Non fidarsi mai delle dichiarazioni da parte di terzi che le pistole non sono cariche.
4. Prima di riporre la pistola o consegnare quest’ultima ad altra persona, verificare sempre che non sia carica.
5. Depositare l‘arma non carica con meccanismo di percussione nella posizione bassa.
6. Non utilizzare mai l’arma per scopi diversi che non siano il tiro.
7. Non lasciare mai l’arma carica incustodita.
8. Prima di caricare l’arma, verificare che l’alesatura della canna, camera e carrello-otturatore siano puliti e senza ostruzioni. Dopo i
tiri pulire quanto prima l’arma sporca.
9. Utilizzare esclusivamente munizioni di alta qualità, pulite, asciutte, originali, nello stato soddisfacente, adatte al calibro della vostra
arma.
10. Prima e durante il tiro non consumare bibite alcoliche e non fare uso di droghe.
11. Se possibile, durante il tiro utilizzare la protezione per le orecchie e gli occhiali da tiro di protezione.
12. Nel momento in cui l’arma è caricata, mantenere la sicura nella posizione bloccata fino al vostro approntamento per il tiro. Nella
fase di disarmo indirizzare sempre l’arma verso uno spazio sicuro.
13. Non bloccare lo sportello d’espulsione e assicurarsi che non ci siano persone nel lato di espulsione della cartuccia .
14. Non premere mai il grilletto e non mettere le dita nel paragrilletto prima di aver eseguito il puntamento del bersaglio e di essere
pronti per il tiro.

29
15. Prima di premere il grilletto, verificare nuovamente il proprio bersaglio e lo spazio posteriore di quest’ultimo. La traiettoria della
pallottola, una volta attraversato o passata a fianco del bersaglio, può proseguire ancora alcune centinaia di metri dopo il
bersaglio.
16. Non sparare mai contro superfici d’acqua oppure contro superfici dure, per esempio contro un sasso.
17. Non sparare con l’arma in presenza di animali che non siano stati esplicitamente addestrati al rumore specifico.
18. Non “scherzare mai impropriamente” con l’arma in mano.
19. Mancato colpo: Nel caso di un colpo mancato, mantenere l’arma indirizzata contro il bersaglio oppure nello spazio sicuro ed
attendere trenta secondi. Nel caso si fosse verificata una percussione ritardata, la cartuccia viene lanciata. Nel caso del colpo
mancato, estrarre la cartuccia dalla canna e visionare quest’ultima. In caso che l’impronta del percussore sulla cartuccia sia
leggera oppure nulla, prima di eseguire un altro tiro far verificare l’arma da un riparatore di armi qualificato.
20. Prima della pulizia, stoccaggio o trasporto verificare sempre che l’arma non sia carica.
21. Stoccare l’arma e le munizioni in un luogo separato e chiuso a chiave, fuori dalla portata dei bambini e dalle persone non
autorizzate.
22. Non modificare mai i componenti dell’arma. Potrebbe verificarsi una violazione grave del corretto funzionamento o della sicurezza
di quest’ultima.

23. Ricordarsi che la corrosione, l’utilizzo di cartucce difettose, caduta accidentale dell’arma su una superficie dura oppure altre
“manipolazioni improprie” potrebbero causare un danno a prima vista non rilevabile. Nel caso si verifichi una di queste situazioni,
far verificare l’arma da uno specialista.

30
TERMINOLOGIA E DESCRIZIONE DELL’ARMA

I termini relativi alle parti principali della carabina di piccolo calibro utilizzati nel presente manuali vengono indicati nella figura 1 sul
retro della copertina. La denominazione di tutti i componenti della carabina di piccolo calibro sono indicati nel capitolo “Elenco dei
componenti”.

La carabina di piccolo calibro CZ 512 è un’arma automatica con carrello-otturatore dinamico destinata al tiro da caccia e tiro
sportivo. L'arma è dotata di una sicura manuale che evita un colpo accidentale. Per il fissaggio della rampa porta mirino ottico può essere
usufruita la scanalatura nella parte superiore della bussola del carrello-otturatore.
L’arma viene prodotta in più versioni e fornita con calcio in legno di noce verniciato opaco. Caratteristiche principali di tutte le
versioni:

- l’ottima bilanciatura dell’arma garantisce un puntamento rapido e facile

- il montaggio facile del cannocchiale
- i comandi facilmente controllabili ed accessibili
- smontaggio facile per la pulizia e manutenzione ordinaria eseguibile senza alcun attrezzo
- alta precisione nel tiro
- lunga durata
- alta affidabilità di funzionamento in tutte le condizioni di utilizzo e per tutti i tipi di munizioni da vari costruttori con vari tipi di
pallottole

31
ISTRUZIONI DI USO

Munizioni
Utilizzare esclusivamente le cartucce non danneggiate, di produzione controllata nel calibro previsto e rispondenti alle normative
CIP (Commissione internazionale permanente per la prova delle armi da fuoco portatili) oppure alle normative SAAMI (norma dell’Istituto
americano per la standardizzazione delle armi e munizioni). L‘utilizzo di cartucce diverse potrebbe causare il danneggiamento dell’arma
oppure rischio per il tiratore.
La versione base di calibro 22 WMR è destinata per la munizione della potenza standardizzata, con velocità del proiettile alla bocca
superiore a 550 m/s. La versione di calibro 22 LR è destinata, oltre alla munizione standardizzata, anche per le cartucce High Velocity
(HV) e per l'utilizzo della munizione infrasonora.
Nota:
Per garantire una funzionalità perfetta del ciclo completo del tiro è consigliato lubrificare la munizione infrasonora con cartuccia in
acciaio.

Estrazione del caricatore

Premere lo scatto del caricatore posizionato nella parte anteriore del caricatore stesso verso avanti (fig. 2) ed estrarre il caricatore
fuori dall’arma.

Caricamento del caricatore

Prendere il caricatore in mano tenendo la bocca verso l’alto. Appoggiare la parte posteriore della cartuccia sull’elevatore, nel punto
del ribasso sul carrello del caricatore e premerlo verso il basso ed indietro finché non venga a contatto con la parete posteriore del
caricatore. Posizionare l’altra cartuccia al posto della precedente ed inserirla nell’identico modo.

32
Caricamento dell’arma
NELLA FASE DEL CARICAMENTO TENERE SEMPRE L’ARMA INDIRIZZATA VERSO UNO SPAZIO SICURO.
Inserire il caricatore pieno nell’arma e verificare che quest’ultimo sia correttamente bloccato dall’arresto del caricatore.
Prendere la carabina di piccolo calibro con la mano sinistra per la parte inferiore del calcio, appoggiare il calciolo sul corpo e con la
mano destra prendere la leva d’armamento. Tirare il carrello-otturatore indietro fino alla battuta e liberare (fig. 3). Non frenare il carrello-
otturatore nel movimento verso avanti! Durante questo movimento la cartuccia viene inserita nella camera e viene tirato il meccanismo di
percussione. Ora l’arma è pronta per il tiro. Nel caso che non abbiate intenzione di sparare immediatamente, bloccare l’arma
proseguendo secondo le istruzioni riportate nel successivo capitolo Bloccaggio dell’arma.

Svuotamento dell’arma
INDIRIZZARE VERSO LO SPAZIO SICURO!
- estrarre il caricatore seguendo le indicazioni riportate sopra
- tirare il carrello-otturatore indietro fino la fine di corsa e verificare che la camera di sparo sia priva di cartucce
- spostare il carrello-otturatore verso l’avanti
- controllare che la sicura sia libera per poter premere il grilletto
- premere il grilletto (colpo di sicurezza)

Bloccaggio dell’arma
La sicura manuale è sita nella parte posteriore del paragrilletto (fig. 4). Nella posizione libera fuoriesce dal paragrilletto la parte
rossa della sicura che segnala l’approntamento al tiro. Nella posizione bloccata dell’arma fuoriesce la parte bianca della sicura. Nella
fase del bloccaggio dell’arma non è possibile manovrare con il carrello-otturatore e premere il grilletto.

Impostazione degli organi di mira

La carabina di piccolo calibro CZ 512 consente una regolazione dell’alzo in altezza e sui lati e una regolazione in altezza del mirino.
L’arma è stata sottoposta, presso il costruttore, all’esame di tiro per la distanza di 50 m.

33
 La correzione in altezza e la correzione laterale dell’alzo vengono eseguite spostando la lamina dell’alzo, dopo aver allentato le viti
H (orizzontali) e V (verticali). La correzione in altezza del mirino viene eseguita spostando quest’ultimo nella gola della base del mirino
stesso. Il mirino viene bloccato spostando la vite.

Mirino ottico
Il montaggio del mirino ottico e la prova di tiro dell’arma dovrebbero essere assegnati ad un’officina specializzata.

ISTRUZIONI PER LA MANUTENZIONE

Smontaggio per la pulizia

1. Estrarre il caricatore.
2. Allentare e smontare la vite della parte inferiore del calcio e successivamente, nel senso del tiro, estrarre la stessa parte inferiore
del calcio.
3. Premere la canna per liberare il perno di smontaggio. Premere sul perno da un lato (per esempio con la vite della parte inferiore
del calcio oppure con un altro oggetto adatto) ed una volta uscito provvedere all’estrazione dello stesso (fig. 5).
4. Impugnare la canna con la mano sinistra e il calcio con la mano destra ed estrarre, tirando due mani nel senso opposto, il castello
dalle scanalature della camicia dell’arma fino al fondo, finché non venga fermato dalla leva d’armamento.
5. Estrarre la leva d'armamento dall’arma (fig. 7) e terminare l’estrazione del castello assieme alla canna. Durante l’operazione porre
particolare attenzione per evitare la liberazione del carrello-otturatore dalla sede nella bussola e evitare le lesioni alle persone, in
quanto il carrello-otturatore è sotto una pressione permanente delle molle di ritorno.
6. Impugnare il carrello-otturatore con la forza da sopra, premere verso la parte posteriore contro la pressione delle molle di ritorno e
successivamente ribaltare verso alto per consentire un’estrazione completa (fig. 8). Estrarre il carrello-otturatore con prudenza per
evitare le lesioni alle persone dovute dallo scatto delle molle di ritorno.

34
 Tale smontaggio è sufficiente per una manutenzione ordinaria. Dopo aver scaricato un numero elevato di cartucce, smontare anche
il carrello-otturatore.

Nota:
Per il rimontaggio delle molle di ritorno utilizzare la forca di guida (viene fornita soltanto con il carrello-otturatore del calibro 22 LR)
per garantire un inserimento preciso e facile delle molle nel foro del carrello-otturatore (fig. 9).

AVVERTENZE:
Non smontare altri particolari. Se a vostro parere l’arma necessita di una regolazione o riparazione, affidare quest’ultima all’officina
autorizzata.

Pulizia dell’arma
Pulire l’arma
- dopo ogni uso
- in tutti i casi di umidità
- quanto prima dopo il tiro
- in condizioni climatiche miti almeno una volta all’anno
- in condizioni climatiche sfavorevoli almeno una volta al mese

Pulizia dell’alesatura e camera delle cartucce

Nel caso in cui dall’arma non sia stato sparato oppure sia stato sparato soltanto un numero ridotto di cartucce, pulire l’alesatura e la
camera cartucce con un panno asciutto infilato sulla bacchetta. Cambiare i panni finché l’ultimo non esca pulito. Nel caso di forte
sporcizia nell’interno della canna, introdurre con lo spazzolino nell’alesatura e nella camera una soluzione per la pulizia, lasciare agire
per 10 minuti circa (il tempo di azione può variare in conseguenza al tipo di detergente) e pulire con lo spazzolino. Asciugare l’alesatura e
la camera con un panno pulito e verificare che tutto i residui di combustione siano stati tolti. In caso di necessità ripetere il procedimento.

35
 Introdurre la bacchetta e lo spazzolino dalla canna verso la camera per evitare il danneggiamento della bocca della canna. Prima di
cambiare il senso del movimento spingere lo spazzolino lungo tutta la canna. Nel cambiare il senso di movimento dello spazzolino
all’interno della canna, lo spazzolino potrebbe incepparsi.

Pulizia delle restanti parti dell’arma

Pulire le restanti parti metalliche dell’arma con un panno asciutto, con un vecchio spazzolino da denti, con uno spazzolino in ottone
oppure con uno raschiatore in legno. Per la pulizia possono essere utilizzati l’olio conservante oppure petrolio. Non utilizzare mai la
soluzione per la pulizia dell’alesatura della canna! Questa soluzione potrebbe depositarsi negli interstizi tra i singoli componenti e
successivamente causare la corrosione. Verificare che non siano rimasti residui del panno o setole dello spazzolino in nessuna delle parti
dell’arma. Il calcio va mantenuto con un panno asciutto oppure imbevuto in sostanza destinata per la lucidazione dei mobili.

Protezione con conservanti

Passare l’alesatura, la camera cartucce e tutti i particolari metallici accessibili, una volta puliti, con un panno imbevuto nell’olio
conservante oppure utilizzare olio spray. Per garantire la funzionalità corretta dell’arma è necessario applicare l’olio sui punti di
lubrificazione sul carrello-otturatore siti nella parte posteriore del ponte elevatore e nella parte superiore, sopra i fori per le molle di
ritorno. Inoltre è necessario provvedere alla lubrificazione delle scanalature di guida della bussola e delle superfici di contatto esterne del
martello percussore (vedi la presentazione sulla pagina interna della copertina). Togliere l’olio in eccesso.
Prima del tiro asciugare l’alesatura. Nel caso che l’arma venga utilizzata alle basse temperature, togliere l’olio da tutte le parti
accessibili oppure utilizzare un grasso specifico per tali condizioni. I conservanti di alta densità, come per es. vaselina, devono essere
utilizzati soltanto nel caso di deposito in condizioni climatiche sfavorevoli per un lungo periodo e prima dell’uso devono essere eliminati
accuratamente da tutte le parti dell’arma.

Trattamento dei rifiuti

I materiali utilizzati per la costruzione del prodotto ed imballo di quest’ultimo, in caso di utilizzo corretto, non influenzano in modo
negativo ne la salute dell’uomo, ne l’ambiente. In caso di necessità di eliminare il prodotto oppure l’imballo di quest’ultimo, depositare i
singoli particolari metallici (in acciaio o metalli non ferrosi), plastica, legno, carta e cartone negli specifici contenitori della raccolta
differenziata.

36
ELENCO DEI COMPONENTI

1 Canna 28 Molla del estrattore 55 Supporto della maglietta (2x)

2 Base del mirino 29 Leva di tensione 56 Parte inferiore del calcio
3 Vite della base del mirino (3x) 30 Molla di ritorno (2x) 57 Vite della parte inferiore del calcio
4 Mirino 31 Asta della molla di ritorno (2x) 58 Linguetta della parte inferiore del calcio
5 Vite del mirino 32 Supporto delle molle di ritorno 59 Piolo della linguetta della parte
6 Protezione del mirino 33 Bussola del meccanismo del grilletto inferiore del calcio (2x)
7 Supporto della parte inferiore del calcio 34 Sicura del grilletto 60 Camicia del caricatore
8 Alzo 35 Perno della sicura 61 Scatto del fondello del caricatore
9 Vite dell’alzo (2x) 36 Molla del perno della sicura 62 Molla dello scatto del fondello del
10 Castello 37 Grilletto caricatore
11 Scivolo 38 Perno del grilletto 63 Elevatore
12 Piolo dello scivolo 39 Molla del grilletto 64 Molla del caricatore
13 Vite della canna (2x) 40 Interruttore 65 Fondello del caricatore
14 Perno di smontaggio 41 Perno dell’interruttore 66 Camicia del caricatore
15 Espulsore 42 Molla dell’interruttore 67 Elevatore
16 Piolo dell’espulsore (2x) 43 Martello percussore 68 Molla del caricatore
17 Bussola 44 Molla del martello percussore 69 Fondello del caricatore
18 Guida del caricatore 45 Inserto del martello (2x) 70 Camicia del caricatore
19 Scatto del caricatore 46 Perno del martello 71 Elevatore
20 Perno dello scatto del caricatore 47 Piolo del fermo del grilletto 72 Molla del caricatore
21 Molla dello scatto del caricatore 48 Piolo di bloccaggio 73 Inserto della guida del caricatore
22 Carrello-otturatore 49 Dado della vite del calcio 74 Piolo dell’inserto della guida del
23 Punta del percussore 50 Vite del calcio caricatore
24 Piolo della punta del percussore 51 Rosetta a ventaglio 75 Camicia del caricatore
25 Molla della punta di percussore 52 Calcio 76 Elevatore
26 Estrattore 53 Calciolo 77 Molla del caricatore
27 Piolo dell’estrattore 54 Piolo del calciolo (2x)

37
ELIMINAZIONE DEI GUASTI FUNZIONALI

In condizione di uso e manutenzione appropriati la probabilità di guasto è minima. In caso si verifichi tale situazione, seguire le
seguenti istruzioni.
ATTENZIONE – in caso si verifichi un guasto funzionale nella fase di tiro, la probabilità di un colpo accidentale aumenta
notevolmente. Per tanto, nella fase di eliminazione del guasto, attenersi alle istruzioni di sicurezza indicate nel precedente capitolo.
Indirizzare sempre arma verso lo spazio sicuro, non rivolgere l'arma contro il proprio corpo, nemmeno contro altre persone, non
posizionare le mani davanti la bocca della canna!

Guasto Probabile causa Modalità di eliminazione

Il caricatore non è inserito sufficientemente oppure è Inserire bene il caricatore oppure utilizzare altro
Mancato passaggio danneggiato. caricatore.
della cartuccia L’arma o le cartucce sono sporche.
nella camera Pulire l’arma e cartucce asciugandole bene,
eventualmente lubrificare leggermente.
La cartuccia utilizzata è sbagliata. Procedere secondo le istruzioni di sicurezza indicate nel
Apertura per il percussore è sporca oppure è stato punto 19.
Mancato colpo
utilizzato un lubrificante non adatto per le basse Smontare e pulire il percussore, eventualmente utilizzare
temperature ambiente. un lubrificante per basse temperature.
La cartuccia è stata attivata, ma nel bossolo manca Scaricare l’arma e verificare che il proiettile non sia
“Colpo leggero” la polvere oppure la polvere è umida. rimasto nella canna. Eventuale successivo colpo
potrebbe danneggiare gravemente la canna!
Camera cartucce, estrattore oppure cartuccia sporca, Pulire l’arma asciugandola bene, eventualmente
Mancata estrazione eventualmente lubrificante non adatto per lubrificare leggermente. Utilizzare munizioni nuove pulite.
temperature basse

Nel caso che il guasto non possa essere eliminato in nessuno dei modi sopra indicati, affidare l’arma per la revisione e riparazione
all’officina specializzata.

38
DATI TECNICI

Calibro .22 WMR, .22 LR

Lunghezza totale [mm] 1000

Altezza arma [mm] 186

Larghezza arma [mm] 57

Lunghezza canna [mm] 525

Lunghezza linea di mira [mm] 406

Peso (a caricatore vuoto) [kg] 2,65

Capacità caricatore [cartucce] 5 / 10

Resistenza del grilletto [N] max. 29

39
ELENCO FIGURE

1. Terminologia dei componenti principali

2. Estrazione del caricatore
3. Caricamento della carabina di piccolo calibro
4. Presentazione dettagliata della sicura nella posizione bloccata
5. Pressione del perno di smontaggio
6. Estrazione del castello con la canna
7. Estrazione della leva d'armamento
8. Smontaggio completo del carrello-otturatore
9. Utilizzo della forca di guida per il montaggio delle molle di ritorno

Il costruttore si riserva il diritto di eseguire le modifiche da lui ritenute necessarie per il miglioramento dei propri modelli oppure per la soddisfazione
delle richiesti di carattere produttivo o commerciale.

40
