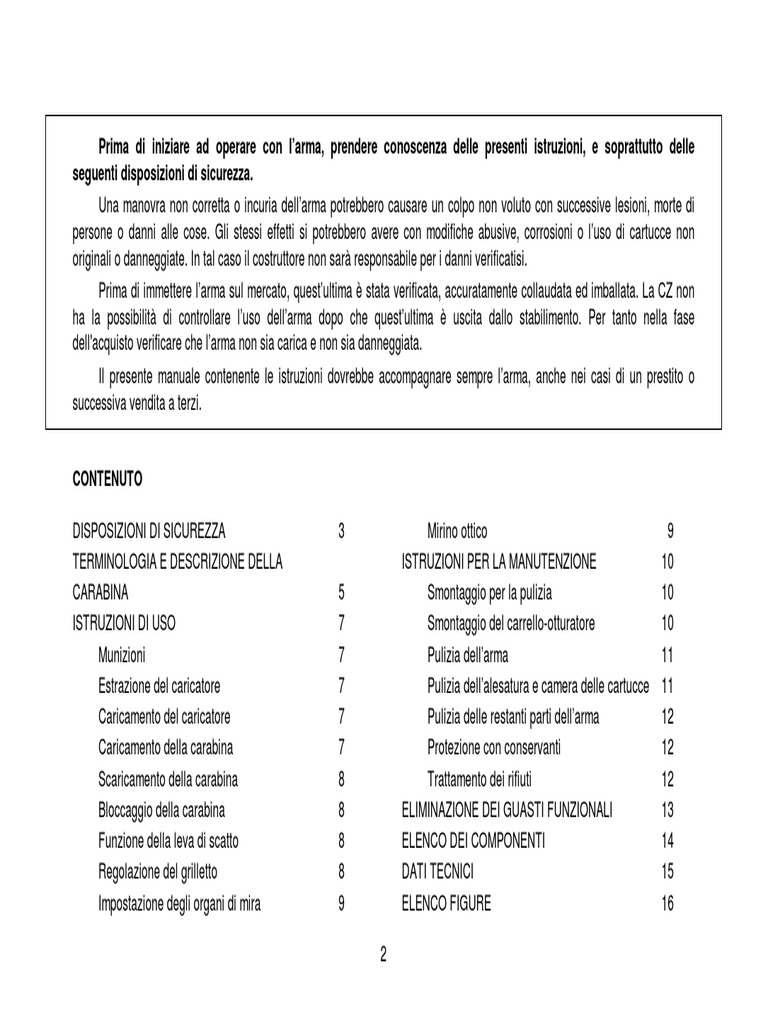

CONTENUTO
2
DISPOSIZIONI DI SICUREZZA
Per garantire la vostra sicurezza e delle altre persone, attenersi scrupolosamente alle disposizioni di sicurezza.
3
16. Prima di premere il grilletto, verificare nuovamente il proprio bersaglio e lo spazio posteriore di quest’ultimo. La traiettoria della
pallottola, una volta attraversato o passata a fianco del bersaglio, può proseguire ancora alcune centinaia di metri dopo il
bersaglio.
17. Non sparare mai contro superfici d’acqua oppure contro superfici dure, per esempio contro un sasso.
18. Non sparare con l’arma in presenza di animali che non siano stati esplicitamente addestrati al rumore specifico.
19. Non “scherzare mai impropriamente” con l’arma in mano.
20. Mancato colpo: Nel caso di un colpo mancato, mantenere l’arma indirizzata contro il bersaglio oppure nello spazio sicuro ed
attendere trenta secondi. Nel caso si fosse verificata una percussione ritardata, la cartuccia viene lanciata. Nel caso del colpo
mancato, estrarre la cartuccia dalla canna e visionare quest’ultima. In caso che l’impronta del percussore sulla cartuccia sia
leggera oppure nulla, prima di eseguire un altro tiro far verificare l’arma da un riparatore di armi qualificato.
21. Prima della pulizia, stoccaggio o trasporto verificare sempre che l’arma non sia carica.
22. Stoccare l’arma e le munizioni in un luogo separato e chiuso a chiave, fuori dalla portata dei bambini e dalle persone non
autorizzate.
23. Non modificare mai i componenti dell’arma. Potrebbe verificarsi una violazione grave del corretto funzionamento o della sicurezza
di quest’ultima.
24. Ricordarsi che la corrosione, l’utilizzo di cartucce difettose, caduta accidentale dell’arma su una superficie dura oppure altre
“manipolazioni improprie” potrebbero causare un danno a prima vista non rilevabile. Nel caso si verifichi una di queste situazioni,
far verificare l’arma da uno specialista.
4
TERMINOLOGIA E DESCRIZIONE DELLA CARABINA
I termini relativi alle parti principali della carabina utilizzati nel presente manuale vengono indicati nella figura 1 sul retro della
copertina. La denominazione di tutti i componenti della carabina sono indicati nel capitolo “Elenco dei componenti”.
La carabina CZ 527 è un fucile a ripetizione leggero con carrello-otturatore tipo Mauser. Il meccanismo ad un grilletto è, come
standard, dotato di una leva di scatto regolabile, su particolare ordinazione è possibile averlo privo di leva di scatto. La resistenza e la
lunghezza della corsa del grilletto vero e proprio sono regolabili. La sicura protegge l’arma contro lo sparo e nello stesso tempo protegge
il carrello-otturatore contro l’apertura. Per il fissaggio della rampa porta mirino ottico può essere usufruita la scanalatura nella parte
superiore del letto del carrello-otturatore. Il calcio è superficialmente trattato con la lacca poliuretano opaca. Viene costruita in più
versioni. Caratteristiche principali di tutte le versioni:
5
Versione Descrizione
Il calcio è tradizionale, in legno noce, dotato di guancialetto. E’ adatto sia per il tiro attraverso i mirini aperti, che il
Lux
mirino ottico.
Versione di lusso dotata di calcio realizzato in legno noce pregiato dotato di guancialetto. I particolari metallici sono
Excellent
altamente lucidi, il carrello-otturatore è ad anelli. La canna è piatta.
FS La carabina con calcio completo dotata di guancialetto e la canna accorciata e il calciolo in gomma.
Il calcio in legno noce privo di guancialetto, con il pendice ridotto. E’ adatta esclusivamente per il tiro con mirino
American
ottico. La canna è galleggiante.
La versione di lusso è stata adattata alle esigenze del mercato degli USA ed Australia. Trova l’origine nella versione
Prestige American, di più è dotata di calcio realizzato in legno noce pregiato. I particolari metallici sono altamente lucidi, il
carrello-otturatore è ad anelli.
La carabina con canna di lunghezza ridotta dotata del calcio tradizionale in legno noce, privo di guancialetto.
Carbine
E’ adatto sia per il tiro attraverso i mirini aperti, che il mirino ottico.
Il calcio in legno noce, privo di guancialetto, con il pendice ridotto e l’astina davanti rafforzata. La canna è rafforzata,
Varmint galleggiante, priva di organi di mira, il calcio è destinato esclusivamente per il tiro con mirino ottico. Varmint (USA)
viene fornito con il calcio in laminato o plastica.
Il calcio in legno noce turco (Hunter) oppure in legno noce americano (Royal) con guancialetto di forma innovata, con
Hunter,
il pendice ridotto e l’astina davanti allargata. La canna è galleggiante, priva di organi di mira. Il calcio è destinato
Royal
soprattutto per il tiro sportivo con mirino ottico.
6
ISTRUZIONI DI USO
Munizioni
Utilizzare esclusivamente le cartucce di produzione controllata nel calibro previsto e rispondenti alle normative CIP (Commissione
internazionale permanente per la prova delle armi da fuoco portatili) oppure alle normative SAAMI (norma dell’Istituto americano per la
standardizzazione delle armi e munizioni). L‘utilizzo di cartucce diverse potrebbe causare il danneggiamento dell’arma oppure rischio per
il tiratore.
7
Nota:
E’ possibile eseguire il caricamento direttamente nella camera delle cartucce senza utilizzo del caricatore.
8
In caso la carabina sia dotata della leva di scatto, la regolazione avviene attraverso la vite posizionata davanti il grilletto (fig. 9). Per
motivi di sicurezza non impostare la leva di scatto a percorso troppo corto, in quanto la manipolazione non adatta potrebbe causare un
colpo accidentale. Verificare la sicurezza della regolazione della leva di scatto a carabina non carica, con apertura e chiusura ripetuta del
carrello-otturatore in combinazione con il blocco e sblocco della sicura. Evitare il colpo spontaneo.
Nota:
E’ possibile smontare la leva di scatto dall’arma senza influenzare la funzionalità o regolazione del grilletto vero e proprio.
Mirino ottico
Il montaggio del mirino ottico e la prova di tiro dell’arma dovrebbero essere assegnati ad un’officina specializzata.
9
ISTRUZIONI PER LA MANUTENZIONE
Tale smontaggio è sufficiente per una manutenzione ordinaria. Dopo aver scaricato un numero elevato di cartucce, smontare anche
il carrello-otturatore.
AVVERTENZE:
Non smontare altri particolari. Se a vostro parere l’arma necessita di una regolazione o riparazione, affidare quest’ultima all’officina
autorizzata.
10
Pulizia dell’arma
Pulire l’arma
- dopo ogni uso
- in tutti i casi di umidità
- quanto prima dopo il tiro
- in condizioni climatiche miti almeno una volta all’anno
- in condizioni climatiche sfavorevoli almeno una volta al mese
11
Pulizia delle restanti parti dell’arma
Pulire le restanti parti metalliche dell’arma con un panno asciutto, con un vecchio spazzolino da denti, con uno spazzolino in ottone
oppure con uno raschiatore in legno. Per la pulizia possono essere utilizzati l’olio conservante oppure petrolio. Non utilizzare mai la
soluzione per la pulizia dell’alesatura della canna! Questa soluzione potrebbe depositarsi negli interstizi tra i singoli componenti e
successivamente causare la corrosione. Verificare che non siano rimasti residui del panno o setole dello spazzolino in nessuna delle
parti dell’arma.
Il calcio va mantenuto con un panno asciutto oppure imbevuto in sostanza destinata per la lucidazione dei mobili.
12
ELIMINAZIONE DEI GUASTI FUNZIONALI
In condizione di uso e manutenzione appropriati la probabilità di guasto è minima. In caso si verifichi tale situazione, seguire le
seguenti istruzioni.
ATTENZIONE – in caso si verifichi un guasto funzionale nella fase di tiro, la probabilità di un colpo accidentale aumenta
notevolmente. Per tanto, nella fase di eliminazione del guasto, attenersi alle istruzioni di sicurezza indicate nel precedente capitolo.
Indirizzare sempre arma verso lo spazio sicuro, non rivolgere l'arma contro il proprio corpo, nemmeno contro altre persone, non
posizionare le mani davanti la bocca della canna!
Mancato passaggio Il caricatore non è inserito sufficientemente oppure è Inserire bene il caricatore oppure utilizzare altro caricatore.
della cartuccia nella danneggiato. Pulire l’arma e cartucce asciugandole bene, eventualmente
camera L’arma o le cartucce sono sporche. lubrificare leggermente.
Mancato colpo La cartuccia utilizzata è sbagliata. Procedere secondo le istruzioni di sicurezza indicate nel punto
Apertura per il percussore è sporca oppure è stato 20.
utilizzato un lubrificante non adatto per le basse Smontare e pulire il percussore, eventualmente utilizzare un
temperature ambiente. lubrificante per basse temperature.
“Colpo leggero” La capsula fulminante è stata attivata, ma nella cartuccia Scaricare l’arma e verificare che il proiettile non sia rimasto
manca la polvere oppure la polvere è umida. nella canna. Eventuale successivo colpo potrebbe
danneggiare gravamente la canna!
Mancata estrazione Camera cartucce, estrattore oppure cartuccia sporca, Pulire l’arma asciugandola bene, eventualmente lubrificare
eventualmente lubrificante non adatto per temperature basse leggermente. Utilizzare munizioni nuove pulite.
Nel caso che il guasto non possa essere eliminato in nessuno dei modi sopra indicati, affidare l’arma per la revisione e riparazione
all’officina specializzata.
13
ELENCO DEI COMPONENTI
1 Canna 25 Piattino dello scatto della 43 Braccio della leva di 64 Maglietta completa
2 Tacca di mira leva scatto 65 Incastellatura del
3 Mirino 26 Pernetto dello scatto 44 Molla della leva di leva di caricatore
4 Base del mirino della leva scatto 66 Arresto del caricatore
5 Cartuccia 27 Dente d’arresto del 45 Perno 67 Molla dell’arresto del
6 Vite carrello-otturatore 46 Anello di bloccaggio (2x) caricatore
7 Rosetta flessibile 28 Molla dell’arresto del 47 Vite di regolazione del 68 Distanziatore posteriore
8 Scatto del mirino carrello-otturatore grilletto (B) 69 Vite di collegamento
9 Molla dello scatto del 29 Perno dell’arresto del 48 Molla della resistenza del posteriore
mirino carrello-otturatore grilletto 70 Vite di collegamento
10 Piolo 30 Piolo 49 Vite di regolazione della anteriore
11 Protezione del mirino 31 Espulsore resistenza (A) 71 Guaina del caricatore
12 Letto 32 Molla dell’espulsore 50 Madrevite di bloccaggio 72 Elevatore
13 Carrello-otturatore 33 Arresto del percussore 51 Vite di regolazione del 73 Molla del caricatore
14 Leva d'armamento 34 Fine corsa dell’arresto ribasso (C) 74 Appoggio della molla del
15 Estrattore del percussore 52 Madrevite di bloccaggio caricatore
16 Anello dell’estrattore 35 Molla dell’arresto del 53 Filo in plastica (2x) 75 Fondello di caricatore
17 Percussore percussore 54 Meccanismo del grilletto 76 Bussola
18 Molla del percussore 36 Perno della leva del 55 Vite 77 Vite della bussola
19 Supporto della molla del grilletto 56 Rosetta flessibile 78 Madrevite della bussola
percussore 37 Cassa del grilletto 57 Calcio 79 Molla del grilletto
20 Sicura della leva 38 Grilletto 58 Calciolo
21 Madrevite del percussore 39 Leva del grilletto 59 Vite del calciolo
22 Piolo della punta del 40 Perno di grilletto 60 Supporto della maglietta
percussore 41 - 61 Maglietta per fascetta
23 Sicura 42 Vite di regolazione della 62 Vite della maglietta
24 Molla della sicura leva di scatto 63 Rosetta
14
DATI TECNICI
American,
Lux, Prestige*, Varmint
Versione FS Carbine Varmint
Excellent Hunter**, (USA)
Royal**
.221 Rem.,
.222 Rem.,
.22 Hornet, .222 Rem., .223 Rem., 7,62x39, .223 Rem.,
Calibro .223 Rem.,
.221 Rem., .17 Rem., .204 Ruger .223 Rem. .17 Rem.,
.204 Ruger .204 Ruger
Peso (senza le cartucce) [kg] 2,8 2,7 2,8 2,7 3,3 3,2
15
ELENCO FIGURE
Il costruttore si riserva il diritto di eseguire le modifiche da lui ritenute necessarie per il miglioramento dei propri modelli oppure per la soddisfazione
delle richiesti di carattere produttivo o commerciale.
