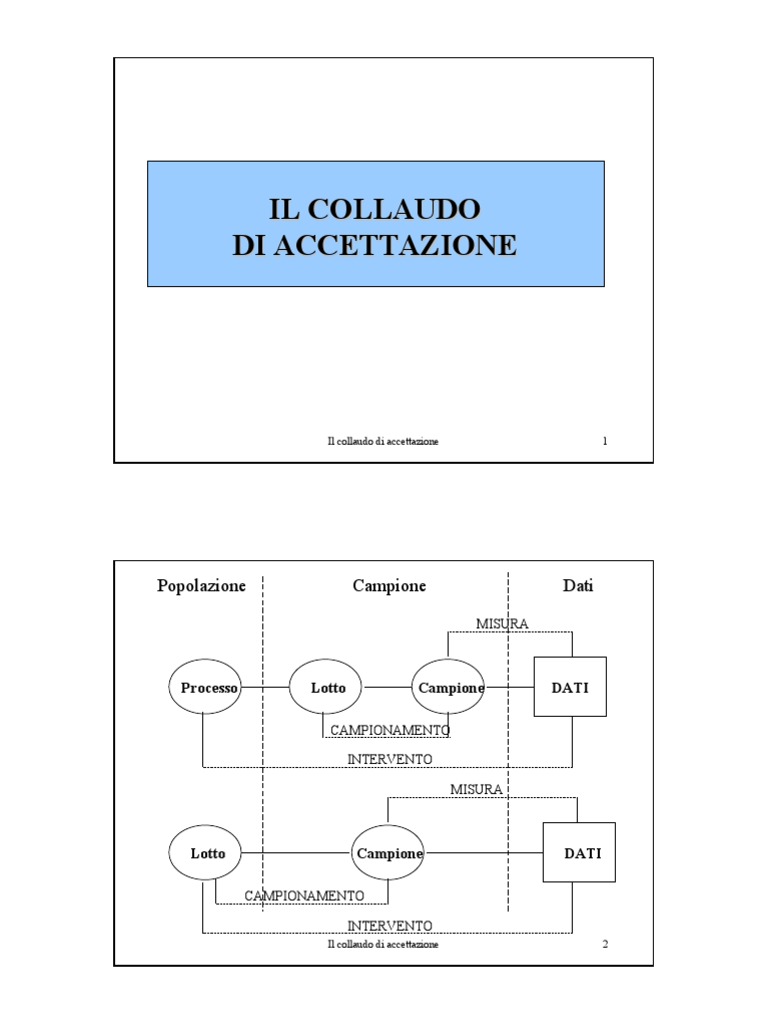

IL COLLAUDO
DI ACCETTAZIONE
Il collaudo di accettazione 1
Popolazione Campione Dati
MISURA
Processo Lotto Campione DATI
CAMPIONAMENTO
INTERVENTO
MISURA
Lotto Campione DATI
CAMPIONAMENTO
INTERVENTO
Il collaudo di accettazione 2
IL COLLAUDO DI ACCETTAZIONE
Il risultato di una attività produttiva
non è mai perfettamente ripetibile
E’ necessario verificare che i prodotti
abbiano la qualità richiesta
COLLAUDO DI ACCETTAZIONE
Il collaudo di accettazione 3
IL COLLAUDO DI ACCETTAZIONE
•MATERIALI IN INGRESSO
COLLAUDO DI •SEMILAVORATI (alla conclusione
ACCETTAZIONE di una fase di produzione)
•PRODOTTI FINITI
COLLAUDO
E’ il procedimento di misurazione, valutazione, prova, esame
al calibro Passa-Non Passa o qualsiasi altro modo per
confrontare l’unità di prodotto con le specifiche adeguate (ISO 3534).
Il collaudo di accettazione 4
IL COLLAUDO DI ACCETTAZIONE
IN GENERALE SI TRATTA DI UN COLLAUDO STATISTICO
SUI PARAMETRI PRINCIPALI
AD ESEMPIO SU UN TRANSISTORE:
- Hfe
- ICB0
- VCEsat
- ...
IN CASI PARTICOLARI GUADAGNO DI POTENZA, CIFRA
DI RUMORE, PRODOTTO GUADAGNO PER LARGHEZZA
DI BANDA, FREQUENZA DI TAGLIO, ...
Il collaudo di accettazione 5
IL COLLAUDO DI ACCETTAZIONE
OLTRE A MISURE ELETTRICHE VENGONO ESEGUITE
MISURE DI CARATTERE MECCANICO, AD ESEMPIO LE
DIMENSIONI PRINCIPALI, TENUTA DEI CONTENITORI A
CAVITA’, ATTRAVERSO LE PROVE DI ERMETICITA’ FINE
O GROSSA
INOLTRE, SU DISPOSITIVI PARTICOLARMENTE CRITICI,
VIENE PRELEVATO UN CAMPIONE DA SOTTOPORRE A
PROVE DISTRUTTIVE
Il collaudo di accettazione 6
IL COLLAUDO DI ACCETTAZIONE
• ISPEZIONE AL 100%
• COLLAUDO PER CAMPIONAMENTO
• RISCHIO DI RIFIUTARE
• PROVE DISTRUTTIVE
LOTTI BUONI
• MINORI COSTI E TEMPO
• RISCHIO DI ACCETTARE
• RIDUZIONE ERRORI DA
LOTTI SCADENTI
AFFATICAMENTO
• MINORE INFORMAZIONE
• BUONO STIMOLO PER IL
• PREPARAZIONE PIANO DI
SUBFORNITORE
CAMPIONAMENTO
Il collaudo di accettazione 7
IL COLLAUDO PER CAMPIONAMENTO
Decidere se accettare un lotto
sulla base delle informazioni ricavate da un campione,
fissando a priori
i rischi di prendere una decisione sbagliata
Il collaudo di accettazione 8
IL COLLAUDO PER CAMPIONAMENTO
Il campione deve essere:
-rappresentativo del lotto
Per garantire la rappresentatività del campione,
il lotto preso in esame deve essere sufficientemente
omogeneo
-casuale
Il prelievo del campione deve essere effettuato
in modo tale che ogni elemento della popolazione
abbia la stessa probabilità di essere incluso nel campione,
indipendentemente dal suo aspetto e dalla sua posizione.
Una buona regola è prelevare il campione durante la
movimentazione
Il collaudo di accettazione 9
TIPI DI CAMPIONAMENTO
CASUALE SEMPLICE
A DUE STADI
Il collaudo di accettazione 10
TIPI DI CAMPIONAMENTO
STRATIFICATO
PER GRAPPOLI
Il collaudo di accettazione 11
ALCUNE DEFINIZIONI
LOTTO
E’ un insieme di unità di prodotto dal quale viene tratto
ed esaminato un campione, per determinare la conformità
ai criteri di accettazione.
CAMPIONE
Un campione è costituito da una o più unità di prodotto, scelte
a caso da un lotto.
DIMENSIONE DEL LOTTO/CAMPIONE
Numero di unità di prodotto in un lotto/campione
Il collaudo di accettazione 12
ALCUNE DEFINIZIONI
DIFETTO
Non soddisfacimento di un requisito o di una ragionevole
aspettativa in relazione ad una utilizzazione prevista,
incluso quanto connesso alla sicurezza.
NON CONFORMITA’
Non soddisfacimento di requisiti specificati.
UNITA’ NON CONFORME
E’ una unità di prodotto che contiene almeno 1 NC
(può contenerne anche più di 1).
Il collaudo di accettazione 13
ALCUNE DEFINIZIONI
% NON CONFORME
E’ 100 volte il numero di unità non conformi diviso per il totale
delle unità prodotte.
NON CONFORMITA’ PER 100 UNITA’ (difettosità)
E’ 100 volte il numero di non conformità (anche più di una
per ogni unità di prodotto) diviso per il totale delle unità prodotte
Il collaudo di accettazione 14
ALCUNE DEFINIZIONI
LIVELLO DI QUALITA’ ACCETTABILE
E’ il livello di qualità (% non conforme o non conformità per 100
unità) che si ritiene soddisfacente accettare. L’LQA è un valore
stabilito di % non confome (o non conformità per 100 unità) che
ha una alta probabilità di essere accetto
QUALITA’ LIMITE
E’ il livello di qualità (% non conforme o non conformità per 100
unità) che si ritiene insoddisfacente accettare. La QL è un valore
stabilito di % non confome (o non conformità per 100 unità) che
ha una bassa probabilità di essere accetto
Il collaudo di accettazione 15
IL COLLAUDO STATISTICO
CAMPIONAMENTO
Si imposta un test statistico basato sulle ipotesi:
IPOTESI H0 (desiderabile):
la qualità del prodotto (% di non conformi) è pari a LQA
IPOTESI H1 (alternativa):
la qualità del prodotto (% di non conformi) è pari a QL
Ad H0 corrisponde una elevata probabilità di accettazione (1-α)
Ad H1 corrsiponde una bassa probabilità di accettazione (β)
Il collaudo di accettazione 16
IL COLLAUDO STATISTICO
CAMPIONAMENTO
α=RISCHIO DEL PRODUTTORE
E’ il rischio di vedersi rifiutare un lotto di buona qualità
β=RISCHIO DEL CONSUMATORE
E’ il rischio di accettare un lotto di qualità scadente
Decisioni prese in base ai risultati
Ipotesi sulla realtà Lotto accettato Lotto rifiutato
H0 è vera 1−α α
H1 è vera β 1−β
Il collaudo di accettazione 17
I PIANICAMPIONAMENTO
DI CAMPIONAMENTO
E’ necessario fissare delle regole per decidere
quando accettare un lotto e quando rifiutarlo
PIANO DI CAMPIONAMENTO
INSIEME DI REGOLE CHE DEFINISCONO:
• LA NUMEROSITA’ DEL CAMPIONE DA ESTRARRE
• I CRITERI DI DECISIONE DA UTILIZZARE
Il collaudo di accettazione 18
TIPI DI PIANI DI CAMPIONAMENTO
CAMPIONAMENTO
SI DISTINGUONO IN BASE A:
•MISURE DA EFFETTUARE
•REGOLE DI DECISIONE
MISURE DA EFFETTUARE REGOLE DI DECISIONE
•PIANI PER ATTRIBUTI •PIANI SINGOLI
•PIANI PER VARIABILI •PIANI DOPPI
•PIANI MULTIPLI
•PIANI SEQUENZIALI
•PIANI CONTINUI
Il collaudo di accettazione 19
I PIANI DI CAMPIONAMENTO
PIANI PIANI
PER ATTRIBUTI PER VARIABILI
UN ELEMENTO O UN LOTTO E’ VIENE REGISTRATO IL VALORE
CLASSIFICATO ACCETTABILE O DI UNO O PIU’ PARAMETRI ED IL
DA RESPINGERE SULLA BASE CRITERIO DI ACCETTAZIONE E’
DEL NUMERO DI DIFETTI BASATO SULLA DEVIAZIONE
RILEVATI IN UN CAMPIONE STANDARD
RISPETTO AL NUMERO FISSATO
COME ACCETTABILE
Il collaudo di accettazione 20
I PIANI DI CAMPIONAMENTO
PIANI SINGOLI
Si estrae dal lotto un solo campione e la decisione sul lotto
viene presa in base alle informazioni da esso ricavate
PIANI DOPPI
Si estrae dal lotto un primo campione e, in base alle informazioni
da esso ricavate, si decide se:
•accettare il lotto
•rifiutare il lotto
•estrarre un secondo campione
Se necessario, si estrae dal lotto un secondo campione e, in base
alle informazioni ricavate da entrambi i campioni, si decide se:
•accettare il lotto
•rifiutare il lotto
Il collaudo di accettazione 21
I PIANI DI CAMPIONAMENTO
PIANI MULTIPLI
Si estrae dal lotto un primo campione e, in base alle informazioni
da esso ricavate, si decide se:
•accettare il lotto
•rifiutare il lotto
•estrarre un secondo campione
Se necessario, si estrae dal lotto un secondo campione, etc...
Nel caso peggiore la decisione viene presa dopo l’estrazione
dell’ultimo campione, e dipende dalle informazioni ricavate da
tutti i campioni.
In media il piano di campionamento multiplo richiede l’esame di
meno pezzi rispetto al campionamento singolo.
E’ più complesso da progettare.
Il collaudo di accettazione 22
PIANO DI CAMPIONAMENTO SEMPLICE PER ATTRIBUTI
•GRANDEZZA DEL LOTTO N
•GRANDEZZA DEL CAMPIONE n
•NUMERO DI ACCETTAZIONE a
CRITERIO DI ACCETTAZIONE
Il lotto viene accettato se il numero di difettosi d rilevati
è inferiore al numero di accettazione a.
p Difettosità
(% unità non conformi o non confomità per 100 unità)
CURVA
Pa Probabilità di accettare il lotto OC
Il collaudo di accettazione 23
LA CURVA OPERATIVA CARATTERISTICA
Probabilità di accettazione
1 α- RISCHIO DEL PRODUTTORE
β- RISCHIO DEL CONSUMATORE
α
Ogni curva OC descrive un piano
di campionamento particolare
n (numerosità campione)
β
0
LQA QL Difettosità
(realtà che non conosciamo)
Il collaudo di accettazione 24
IL COLLAUDO DI ACCETTAZIONE
α - RISCHIO DEL PRODUTTORE
β - RISCHIO DEL CONSUMATORE
H0 H1
β α
Accetto Rifiuto
Il collaudo di accettazione 25
IL COLLAUDO DI ACCETTAZIONE
I PIANI DI CAMPIONAMENTO STANDARDIZZATI
UNI ISO 2859/1, 2, 3 (MIL STD 105D)
UNI 7371,7372 (MIL STD 414)
ISO 3851
VANTAGGI SVANTAGGI
La progettazione è semplice Scarsa elasticità
Il collaudo di accettazione 26
IL COLLAUDO DI ACCETTAZIONE
UNI ISO 2859/1
E’ indicizzata secondo α (LQA)
E’ un sistema di piani applicabili a lotti che pervengono
con sufficiente continuità, prodotti con modalità costanti
e senza interruzioni
Assicura che a lungo termine:
• vengano accettati la maggior parte (1-α) dei lotti con livello
di qualità specificato come accettabile (LQA)
• vengano rifiutati la maggior parte (1-β) dei lotti con livello
di qualità specificato come non accettabile (QL)
Il collaudo di accettazione 27
PROGETTAZIONE DI UN PIANO DI CAMPIONAMENTO UNI ISO 2859/1
LIVELLO DI COLLAUDO
NUMEROSITA’ DEL CAMPIONE
LIVELLO QUALITA’ ACCETTABILE (LQA)
SEVERITA’ DEL COLLAUDO
TIPO DI PIANO DI CAMPIONAMENTO
Il collaudo di accettazione 28
PROGETTAZIONE DI UN PIANO DI CAMPIONAMENTO UNI ISO 2859/1
LIVELLO DI COLLAUDO
La norma fornisce 3 livelli (I, II, e III). Determinano il potere
discriminante del piano: tipicamente si utilizza il livello II, mentre
si ricorre al livello I se è necessaria una minore discriminazione
(riduco la numerosità, aumento i rischi), il livello III se è richiesta
una discriminazione maggiore (aumento la numerosità, riduco i
rischi).
Il livello del collaudo influenza la numerosità del campione, ma non
i criteri di accettazione
Vi sono inoltre 4 livelli speciali da utilizzarsi quando siano
necessarie numerosità del campione particolarmente piccole
e si possano tollerare rischi di campionamento elevati
Il collaudo di accettazione 29
PROGETTAZIONE DI UN PIANO DI CAMPIONAMENTO UNI ISO 2859/1
NUMEROSITA’ DEL CAMPIONE
La numerosità del campione è indicata con una lettera codice,
che dipende dalla numerosità del lotto e dal livello di collaudo
prescelto (tabella 1).
LIVELLO QUALITA’ ACCETTABILE (LQA)
Assieme alla lettera codice serve per indicizzare il piano
di campionamento.
Il collaudo di accettazione 30
tabella 1
NUMEROSITA’ Livelli di collaudo speciali Livelli di collaudo correnti
DEL LOTTO S-1 S-2 S-3 S-4 I II III
da 2 a 8 A A A A A A B
da 9 a 15 A A A A A B C
da 16 a 25 A A B B B C D
da 26 a 50 A B B C C D E
da 51 a 90 B B C C C E F
da 91 a 150 B B C D D F G
da 151 a 280 B C D E E G H
da 281 a 500 B C D E F H J
da 501 a 1 200 C C E F G J K
da 1 201 a 3 200 C D E G H K L
da 3 201 a 10 000 C D F G J L M
da 10 001 a 35 000 C D F H K M N
da 35 001 a 150 000 D E G J L N P
da 150 001 a 500 000 D E G J M P Q
da 500 001 e oltre D E H K N Q R
Il collaudo di accettazione 31
PROGETTAZIONE DI UN PIANO DI CAMPIONAMENTO UNI ISO 2859/1
SEVERITA’ DEL COLLAUDO
La norma fornisce tre gradi di severità per il collaudo:
• ridotto
• ordinario
• rinforzato
Si parte sempre dal collaudo ordinario e si utilizzano le regole
di commutazione per passare da una severità di collaudo ad un’altra
La severità del collaudo influenza la numerosità del campione ed il
criterio di accettazione
TIPO DI PIANO DI CAMPIONAMENTO
• Semplice
• Doppio
• Multiplo
Il collaudo di accettazione 32
PROGETTAZIONE DI UN PIANO DI CAMPIONAMENTO UNI ISO 2859/1
Con il piano di campionamento si definiscono:
Numerosità del campione:
unità da estrarre per prendere decisioni sul lotto
Criterio di accettazione
Numero di accettazione e numero di rifiuto
•Se la difettosità e’ minore o uguale al numero di accettazione
il lotto viene accettato;
•se la difettosità e’ maggiore o uguale al numero di rifiuto
il lotto viene rifiutato.
Il collaudo di accettazione 33
PROSPETTO
Il collaudo di accettazione 34
LE REGOLE DI COMMUTAZIONE
Il collaudo di accettazione 35
QUALITA’ MEDIA RISULTANTE
Il collaudo di accettazione 36
ESEMPIO
Definire un piano di campionamento per un’azienda che
acquista condensatori su bobine da 1000 pezzi ciascuna.
Ogni lotto è composto da 10 bobine.
E’ necessario definire:
-numerosita’ del lotto
-LQA
-livello di controllo
-severita’ del collaudo
-tipo di piano di campionamento
Il collaudo di accettazione 37
ESEMPIO
-numerosità del lotto
1 lotto=10 bobine=10.000 condensatori
-LQA
Questo viene definito da fornitore e cliente al momento della
stipula del contratto.
-livello di controllo
Da questo dipende il potere discriminante del piano. Piu’ alto e’ il
livello e maggiore e’ la discriminazione (la numerosità del campione
però aumenta e di conseguenza aumenta il costo del controllo).
Se non ci sono indicazioni specifiche si usa il livello II.
-severita’ del collaudo
Tipicamente si comincia con un livello di severita’ normale.
Si applicano poi le regole di commutazione.
-tipo di piano di campionamento
Scegliamo il campionamento semplice.
Il collaudo di accettazione 38
ESEMPIO
N = 10.000
LQA = 1.0
Livello II
Collaudo ordinario
Campionamento semplice
Tabella 1
lettera codice per la numerosità del campione= L
Prospetto IIA
numerosità del campione=200
Il collaudo di accettazione 39
ESEMPIO
SCELTA DEL CAMPIONE
CAMPIONAMENTO STRATIFICATO
SELETTIVO
Prospetto IIA
CON LQA = 1.0 : Na=5
Nr=6
Il collaudo di accettazione 40
ESEMPIO
Ipotizziamo che dal controllo di 3 lotti consecutivi si ottengano
d=difettosità
d=6, d=5, d=7
Lotto 1 rifiutato, lotto 2 accettato, lotto 3 rifiutato
Regole di Commutazione
Controllo rinforzato
Prospetto IIB
CON LQA = 1.0 : Na=3
Nr=4
Il collaudo di accettazione 41
ESEMPIO
Se si decide per un collaudo doppio
Prospetto IIIA
n1=125 Na1=2 Nr1=5
n2=125 Na2=6 Nr2=7
Ipotizziamo che d1=3
E’ necessario effettuare la seconda estrazione
Il collaudo di accettazione 42
IL COLLAUDO DI ACCETTAZIONE
Prodotti con difettosità molto bassa?
Troppe unità da controllare
Meglio informazioni sulla capacità di processo
Il collaudo di accettazione 43
IL COLLAUDO DI ACCETTAZIONE
UNI ISO 2859/2
E’ indicizzata secondo β (QL)
E’ un sistema di piani applicabili a lotti isolati,
o comunque quando ci si voglia proteggere verso
la cattiva qualità di un singolo lotto
Non sono previste regole di commutazione (non c’è
storia passata)
Il collaudo di accettazione 44
IL COLLAUDO DI ACCETTAZIONE
UNI ISO 2859/3
Si utilizza per il campionamento con salto di lotti, al fine
di ridurre al minimo l’onere dei collaudi.
E’ applicabile a lotti che pervengono con sufficiente continuità,
prodotti con modalità costanti e senza interruzioni.
E’ richiesta:
•qualificazione del fornitore
•qualificazione del prodotto
Il collaudo di accettazione 45
