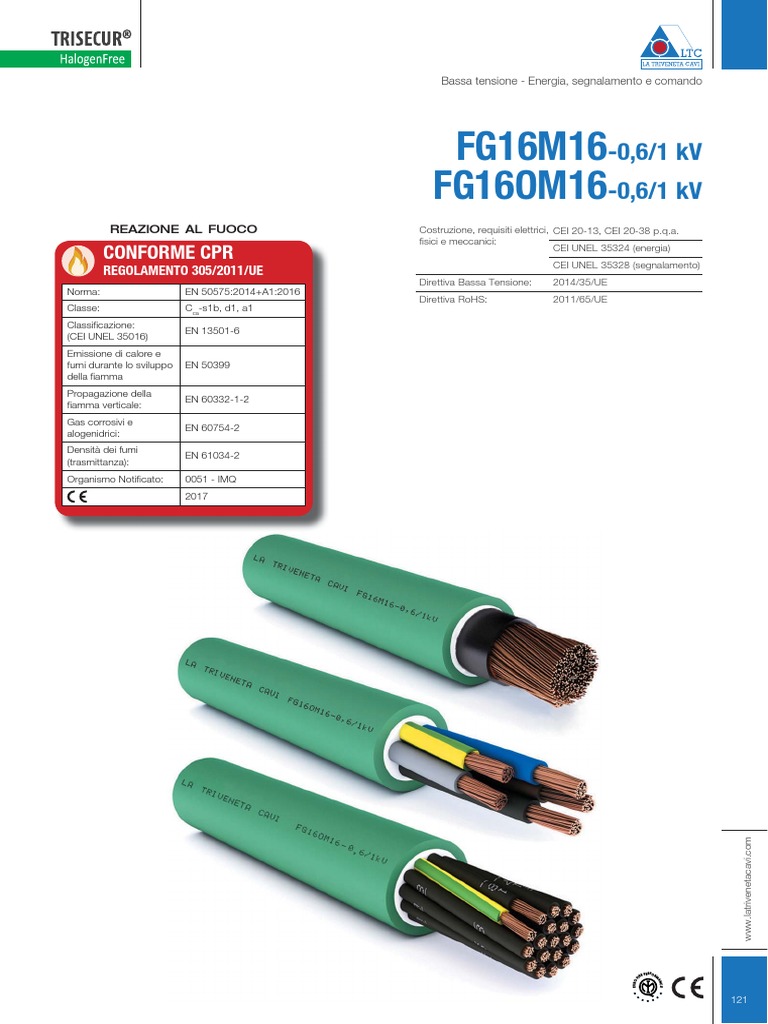

Bassa tensione - Energia, segnalamento e comando

FG16M16-0,6/1 kV
FG16OM16-0,6/1 kV
REAZIONE AL FUOCO Costruzione, requisiti elettrici, CEI 20-13, CEI 20-38 p.q.a.
fisici e meccanici:
CEI UNEL 35324 (energia)
CONFORME CPR CEI UNEL 35328 (segnalamento)
REGOLAMENTO 305/2011/UE
Direttiva Bassa Tensione: 2014/35/UE
Norma: EN 50575:2014+A1:2016
Direttiva RoHS: 2011/65/UE
Classe: Cca-s1b, d1, a1
Classificazione:
EN 13501-6
(CEI UNEL 35016)
Emissione di calore e
fumi durante lo sviluppo EN 50399
della fiamma
Propagazione della
EN 60332-1-2
fiamma verticale:
Gas corrosivi e
EN 60754-2
alogenidrici:
Densità dei fumi
EN 61034-2
(trasmittanza):
Organismo Notificato: 0051 - IMQ
2017

www.latrivenetacavi.com

R
E PE FOR
IR
M
F

AN
EURO

CE

121
 Descrizione Condizioni di posa
t
Conduttore: rame rosso, formazione flessibile, classe 5 t
Temperatura minima di posa: 0°C
t
Isolamento: gomma, qualità G16 t
Raggio minimo di curvatura consigliato: 4 volte il
t
Riempitivo: termoplastico LS0H, penetrante tra le diametro del cavo
anime t
Massimo sforzo di trazione consigliato: 50 N/mm² di
t
Guaina: termoplastica LS0H, qualità M16 sezione del rame
t
Colore: verde o grigio
Impiego e tipo di posa
LS0H = Low Smoke Zero Halogen
Riferimento Guida CEI 20-67:
Caratteristiche funzionali Il cavo è adatto per l’alimentazione di energia nei luoghi
con pericolo d’incendio e con elevata presenza di persone
t
Tensione nominale Uo/U: 600/1000 V c.a.
come scuole , uffici, cinema, teatri, mostre, biblioteche,
1500 V c.c.
ospedali, musei, alberghi. Per posa fissa all’interno,
t
Tensione massima Um: 1200 V c.a.
all’esterno; per posa interrata diretta e indiretta. Adatto
1800 V c.c. anche verso terra
all’installazione su murature e strutture metalliche,
t
Tensione di prova industriale: 4000 V
su passarelle, tubazioni, canalette e sistemi similari.
t
Temperatura massima di esercizio: 90°C
t
Temperatura minima di esercizio: -15°C
Riferimento Regolamento Prodotti da Costruzione
(in assenza di sollecitazioni meccaniche)
305/2011 EU e Norma EN 50575:
t
Temperatura massima di corto circuito: 250°C
Date le proprietà di limitare lo sviluppo del fuoco e fumi
nocivi, il cavo è adatto per l’alimentazione di energia
Caratteristiche particolari
elettrica nelle costruzioni ed altre opere di ingegneria
Buona resistenza agli oli e ai grassi industriali. civile.
Buon comportamento alle basse temperature.

Colori delle anime

UNIPOLARE
BIPOLARE
TRIPOLARE oppure
QUADRIPOLARE oppure
PENTAPOLARE oppure
Le anime nei cavi multipli per segnalamento e comando sono nere numerate con o senza conduttore G/V.

Marcatura
LA TRIVENETA CAVI FG16(O)M16 0,6/1 kV [form.] Cca-s1b,d1,a1 IEMMEQU EFP [anno] [ordine] [metrica]
