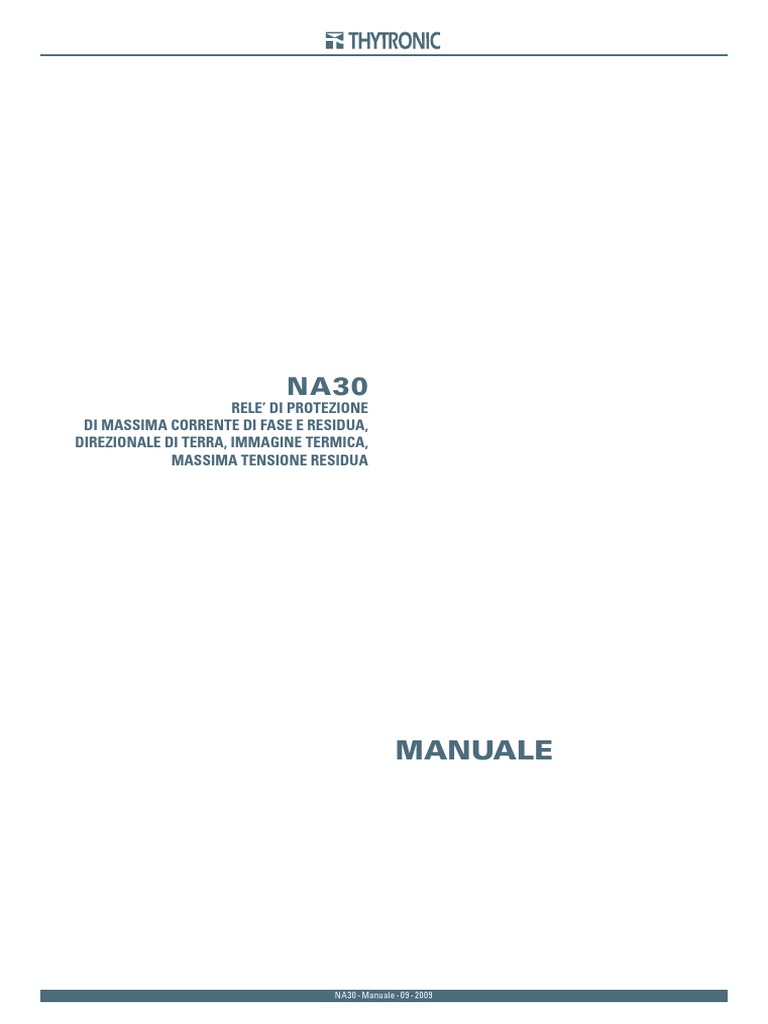

NA30

RELE’ DI PROTEZIONE
DI MASSIMA CORRENTE DI FASE E RESIDUA,
DIREZIONALE DI TERRA, IMMAGINE TERMICA,
MASSIMA TENSIONE RESIDUA

MANUALE

NA30 - Manuale - 09 - 2009

 SOMMARIO
1 INTRODUZIONE 5
Scopo e responsabilità...................................................................................................................................................................................5
Applicabilità......................................................................................................................................................................................................5
Conformità ........................................................................................................................................................................................................5
Supporto tecnico .............................................................................................................................................................................................5
Copyright...........................................................................................................................................................................................................5
Garanzia ............................................................................................................................................................................................................5
Raccomandazioni per la sicurezza...............................................................................................................................................................5
Prove di isolamento ........................................................................................................................................................................................5
Identificazione .................................................................................................................................................................................................6
Condizioni ambientali......................................................................................................................................................................................6
Simbologia ........................................................................................................................................................................................................6
Abbreviazioni/definizioni ................................................................................................................................................................................6

2 GENERALITA’ 10
Premessa ....................................................................................................................................................................................................... 10
Foto ................................................................................................................................................................................................................. 10
Caratteristiche principali .............................................................................................................................................................................11

3 CARATTERISTICHE TECNICHE 12
3.1 GENERALI ...........................................................................................................................................................................................................12
Caratteristiche meccaniche ........................................................................................................................................................................12
Prove di isolamento ......................................................................................................................................................................................12
Immunità elettromagnetica (EMC) .............................................................................................................................................................12
Immunità ai buchi di tensione .....................................................................................................................................................................12
Prove di immunità ai disturbi .......................................................................................................................................................................12
Emissione....................................................................................................................................................................................................... 13
Prove meccaniche ....................................................................................................................................................................................... 13
Condizioni climatiche................................................................................................................................................................................... 13
Prescrizioni per la sicurezza ...................................................................................................................................................................... 13
Certificazioni ..................................................................................................................................................................................................14
3.2 CIRCUITI DI INGRESSO ....................................................................................................................................................................................14
Alimentazione ausiliaria U aux .....................................................................................................................................................................14
Ingressi amperometrici di fase ...................................................................................................................................................................14
Ingresso amperometrico di corrente residua ..........................................................................................................................................14
Ingresso voltmetrico di tensione residua..................................................................................................................................................14
Ingressi digitali ..............................................................................................................................................................................................14
3.3 CIRCUITI DI USCITA..........................................................................................................................................................................................14
Relè finali ........................................................................................................................................................................................................14
3.4 MMI .....................................................................................................................................................................................................................15
3.5 CIRCUITI DI COMUNICAZIONE ......................................................................................................................................................................15
Porta locale ....................................................................................................................................................................................................15
Connessione Remota ....................................................................................................................................................................................15
3.6 GRANDEZZE NOMINALI ..................................................................................................................................................................................16
3.7 FUNZIONI DI PROTEZIONE .............................................................................................................................................................................16
Corrente di base - IB.....................................................................................................................................................................................16
Protezione termica con sonde termometriche - 26 .................................................................................................................................16
Immagine termica - 49 ..................................................................................................................................................................................16
Massima corrente - 50/51 ............................................................................................................................................................................16
Massima corrente residua - 50N/51N....................................................................................................................................................... 18
Massima tensione residua - 59N ............................................................................................................................................................... 19
Direzionale di terra - 67N ............................................................................................................................................................................ 19
Mancata apertura - BF .................................................................................................................................................................................21
3.8 FUNZIONI DI MONITORAGGIO E CONTROLLO ............................................................................................................................................22
Ritenuta di seconda armonica - 2ndh-REST .............................................................................................................................................22
Supervisione circuito interruttore - 74TCS ...............................................................................................................................................22
Blocco selettivo - BLOCK2 ...........................................................................................................................................................................22
Blocco selettivo interno - BLOCK4 .............................................................................................................................................................22
Monitoraggio interruttore ............................................................................................................................................................................22
Monitoraggio TA - 74CT................................................................................................................................................................................22
Stato diagnostica filo pilota .........................................................................................................................................................................22
Misure mediate..............................................................................................................................................................................................22
Oscillografia ................................................................................................................................................................................................. 23
PLC (Programmable Logic Controller) ..................................................................................................................................................... 23
3.9 MISURE...............................................................................................................................................................................................................24

22 NA30 - Manuale - 09 - 2009

4 CARATTERISTICHE DI FUNZIONAMENTO 25
4.1 DESCRIZIONE HARDWARE .............................................................................................................................................................................25
Scheda di alimentazione ..............................................................................................................................................................................26
Modulo CPU ...................................................................................................................................................................................................26
Modulo ingressi .............................................................................................................................................................................................26
MMI (tastiera, LED e display) ......................................................................................................................................................................26
4.2 DESCRIZIONE DEL SOFTWARE ......................................................................................................................................................................27
Software di base ...........................................................................................................................................................................................27
Sistema operativo real-time ........................................................................................................................................................................27
Processi (task) ...............................................................................................................................................................................................27
Drivers ............................................................................................................................................................................................................ 28
Software applicativo.................................................................................................................................................................................... 28
Data Base ...................................................................................................................................................................................................... 28
Self test (Applicativo) .................................................................................................................................................................................. 28
Tool di sviluppo (Builder) ............................................................................................................................................................................. 28
4.3 DESCRIZIONE INGRESSI/USCITE ................................................................................................................................................................. 29
Ingressi di misura ......................................................................................................................................................................................... 29
Elaborazione dei segnali misurati.............................................................................................................................................................. 29
Convenzioni delle misure .............................................................................................................................................................................32
Impiego dei segnali misurati ...................................................................................................................................................................... 33
Ingressi logici.................................................................................................................................................................................................34
Relè finali ....................................................................................................................................................................................................... 39
Segnalazione a LED ......................................................................................................................................................................................41
Interfacce di comunicazione...................................................................................................................................................................... 43
4.4 FUNZIONI DI PROTEZIONE .............................................................................................................................................................................44
Grandezze nominali.......................................................................................................................................................................................44
Protezione termica da sonde termometriche - 26 ...................................................................................................................................46
Immagine termica - 49 ................................................................................................................................................................................. 48
Massima corrente - 50/51 ........................................................................................................................................................................... 60
Massima corrente residua - 50N/51N....................................................................................................................................................... 70
Massima tensione residua - 59N ............................................................................................................................................................... 80
Direzionale di terra - 67N .............................................................................................................................................................................84
Mancata apertura interruttore - BF .........................................................................................................................................................107
4.5 FUNZIONI DI MONITORAGGIO E CONTROLLO ......................................................................................................................................... 109
Blocco logico - BLOCK1 ........................................................................................................................................................................... 109
Blocco per selettività logica - BLOCK2....................................................................................................................................................111
Scatto remoto ..............................................................................................................................................................................................116
Blocco selettivo interno - BLOCK4 ...........................................................................................................................................................117
Inseguimento in frequenza ....................................................................................................................................................................... 118
Ritenuta di seconda armonica - 2ndh-REST .......................................................................................................................................... 119
Cold Load Pickup - CLP ............................................................................................................................................................................. 120
Monitoraggio TA - 74CT..............................................................................................................................................................................121
Supervisione circuito interruttore - 74TCS .............................................................................................................................................122
Monitoraggio interruttore ..........................................................................................................................................................................125
Misure mediate............................................................................................................................................................................................127
Oscillografia ................................................................................................................................................................................................127

5 MISURE, STATI LOGICI E CONTATORI 128

Misure .......................................................................................................................................................................................................... 128
Stato delle protezioni ................................................................................................................................................................................. 128
Ingressi temporizzati.................................................................................................................................................................................. 128
Stato funzioni ingresso .............................................................................................................................................................................. 128
Relè ............................................................................................................................................................................................................... 129
Contatori ...................................................................................................................................................................................................... 129
Stato diagnostico protezione ................................................................................................................................................................... 129
Stato diagnostico filo pilota ...................................................................................................................................................................... 130
Blocco selettivo - BLOCK2 ........................................................................................................................................................................ 130
Registrazione guasti - SFR ........................................................................................................................................................................ 130
Registrazione eventi - SER.........................................................................................................................................................................131
Oscillografia - DFR ......................................................................................................................................................................................131

6 INSTALLAZIONE 133
6.1 IMBALLAGGIO ................................................................................................................................................................................................ 133
6.2 MONTAGGIO ................................................................................................................................................................................................... 133
6.3 COLLEGAMENTI ELETTRICI ..........................................................................................................................................................................137
6.4 IMPOSTAZIONI HARDWARE DELLE CORRENTI NOMINALI DEL RELE I n E I En ...................................................................................147
6.5 PERSONALIZZAZIONE LED ...........................................................................................................................................................................151
6.6 OPERAZIONI FINALI .......................................................................................................................................................................................151

NA30 - Manuale - 09 - 2009 3

 7 TARATURA E MESSA IN SERVIZIO 152
7.1 SW ThySetter...................................................................................................................................................................................................152
Installazione di ThySetter ..........................................................................................................................................................................152
Impiego di ThySetter...................................................................................................................................................................................152
7.2 MMI (Man Machine Interface) ................................................................................................................................................................... 153
Lettura delle variabili (READ) ................................................................................................................................................................... 153
Modifica delle regolazioni (SET) ...............................................................................................................................................................154
TEST ...............................................................................................................................................................................................................155
Comunicazione ............................................................................................................................................................................................155
Comandi apertura e chiusura interruttore ..............................................................................................................................................155
7.3 STRUTTURA DEI MENU’ ................................................................................................................................................................................156
7.4 MANUTENZIONE ........................................................................................................................................................................................... 163
7.5 RIPARAZIONI .................................................................................................................................................................................................. 163
7.6 MAGAZZINAGGIO.......................................................................................................................................................................................... 163

8 APPENDICE 164
8.1 APPENDICE A1 - Curve a tempo dipendente IEC .....................................................................................................................................164
Formula generale ........................................................................................................................................................................................164
Prima soglia protezione 50/51 - Curve IEC a tempo inverso (tipo A)...................................................................................................165
Prima soglia protezione 50/51 - Curve IEC a tempo molto inverso (tipo B)........................................................................................166
Prima soglia protezione 50/51 - Curve IEC a tempo estremamente inverso (tipo C) ........................................................................167
Prima soglia protezione 50N/51N - Curve IEC a tempo inverso (tipo A)............................................................................................ 168
Prima soglia protezione 50N/51N - Curve IEC a tempo molto inverso (tipo B)................................................................................. 169
Prima soglia protezione 50N/51N - Curve IEC a tempo estremamente inverso (tipo C) ................................................................. 170
Prima e seconda soglia protezione 67N - Curve IEC a tempo inverso (tipo A) .................................................................................171
Prima e seconda soglia protezione 67N - Curve IEC a tempo molto inverso (tipo B) ......................................................................172
Prima e seconda soglia protezione 67N - Curve IEC a tempo estremamente inverso (tipo C) ..................................................... 173
8.2 APPENDICE A2 - Curve a tempo dipendente ANSI/IEEE .........................................................................................................................174
Formula generale ........................................................................................................................................................................................174
Prima soglia protezione 50/51 - Curve ANSI/IEEE a tempo moderatamente inverso (tipo MI) ......................................................175
Prima soglia protezione 50/51 - Curve ANSI/IEEE a tempo molto inverso (tipo VI) ..........................................................................176
Prima soglia protezione 50/51 - Curve ANSI/IEEE a tempo estremamente inverso (tipo EI) ..........................................................177
Prima soglia protezione 50N/51N - Curve ANSI/IEEE a tempo moderatamente inverso (tipo MI) ............................................... 178
Prima soglia protezione 50N/51N - Curve ANSI/IEEE a tempo molto inverso (tipo VI) ................................................................... 179
Prima soglia protezione 50N/51N - Curve ANSI/IEEE a tempo estremamente inverso (tipo EI) ................................................... 180
Prima e seconda soglia protezione 67N - Curve ANSI/IEEE a tempo moderatamente inverso (tipo MI).....................................181
Prima e seconda soglia protezione 67N - Curve ANSI/IEEE a tempo molto inverso (tipo VI) .......................................................182
Prima e seconda soglia protezione 67N - Curve ANSI/IEEE a tempo estremamente inverso (tipo EI)...................................... 183
8.3 APPENDICE A3 - Curve a tempo dipendente - RADDRIZZATORI, I2t ed ELETTROMECCANICO (EM) .............................................184
Formula generale ........................................................................................................................................................................................184
Prima soglia protezione 50/51 - Curve Raddrizzatori (RECTIFIER).......................................................................................................185
Prima e seconda soglia protezione 50/51 - Curve I2t costante (I2t=K) ...............................................................................................186
Prima soglia protezione 50/51 - Curve di coordinamento relè elettromeccanici (EM) ....................................................................187
Prima soglia protezione 50N/51N - Curve di coordinamento relè elettromeccanici (EM) ............................................................. 188
Prima e seconda soglia protezione 67N - Curve di coordinamento relè elettromeccanici (EM) ................................................. 189
8.4 APPENDICE B1 - Schema ingressi-uscite ................................................................................................................................................. 190
8.5 APPENDICE B2 - Schema interfacce ..........................................................................................................................................................191
8.5 APPENDICE B3- Schemi d’inserzione .........................................................................................................................................................192
8.6 APPENDICE C - Dimensioni ...........................................................................................................................................................................195
8.7 APPENDICE D - Tabella di taratura ..............................................................................................................................................................196
8.8 APPENDICE E - Revisioni ...............................................................................................................................................................................242
8.9 APPENDICE F - Dichiarazione di conformità CE ....................................................................................................................................... 243

44 NA30 - Manuale - 09 - 2009

 1 INTRODUZIONE
Scopo e responsabilità
Il presente documento descrive le caratteristiche tecniche del relè di protezione NA30, ne illustra le
funzioni e contiene le istruzioni necessarie per il montaggio, la regolazione e la messa in servizio.
Il contenuto è stato verificato, comunque non potendo escludere la presenza di imprecisioni nella
descrizione, non si accettano responsabilità per errori ed omissioni.
Il documento viene aggiornato periodicamente, l’informazione relativa alla revisione è rappresentata
dalla data di emissione.
Sono graditi i suggerimenti per il miglioramento e le correzioni da parte degli utilizzatori del docu-
mento.
Thytronic si riserva il diritto di eseguire modifiche a miglioramento del prodotto senza preavviso.

Applicabilità
Il presente documento è relativo alle versioni NA30 aventi versione firmware applicativo 1.60

Conformità
Il prodotto è conforme alle direttive CEE relative a:
• Direttiva EMC: 89/336/EEC
• Direttiva BT: 73/23/EEC

Supporto tecnico
Contatti: Service tecnico THYTRONIC [Link]

Copyright
Tutti i diritti riservati; è vietato riprodurre documenti senza autorizzazione di Thytronic, nonché copia-
re o modificare il firmware ed il software relativo.

Garanzia
Il prodotto è coperto da garanzia con durata di un anno.

Raccomandazioni per la sicurezza

Si raccomanda di rispettare le indicazioni contenute nel seguente documento; in particolare occorre
riservare particolare attenzione alla simbologia di seguito elencata:

WARNING La mancata osservazione può comportare pericolo di vita oppure gravi conseguenze per l’operatore!

CAUTION La mancata osservazione comporta conseguenze per l’operatore e/o danni al dispositivo!

I dispositivi devono essere installati e messi in servizio da personale qualificato; Thytronic non assu-
me alcuna responsabilità per le conseguenze causate da uso improprio che non rispetta le racco-
mandazioni contenute nel presente documento.
In particolare si raccomanda di:
• Togliere alimentazione prima di operare all’interno del dispositivo.
• Verificare l’assenza di tensione con adatta strumentazione su tutti i terminali di ingresso/uscita, in
particolare occorre fare attenzione a tutti i circuiti che possono essere alimentati da sorgenti di
alimentazione esterna (ingressi logici, ingressi di misura, ecc..).
• Prestare attenzione nella manipolazione di parti metalliche (pannello frontale, connettori).

Le regolazioni devono essere stabilite in base ad uno studio di coordinamento.

CAUTION I valori indicati negli esempi di calcolo hanno solo scopo didattico e non devono essere, in nessun
caso, utilizzati per applicazioni reali.

Prove di isolamento
A seguito di prove di rigidità dielettrica e/o misura di resistenza di isolamento possono prodursi ten-
sioni pericolose (carica di condensatori, ecc...), si raccomanda di non interrompere bruscamente la
tensione di prova ma bensì di ridurla gradualmente sino ad annullarla.

INTRODUZIONE NA30 - Manuale - 09 - 2009 5

Identificazione
• Etichetta adesiva trasparente applicata sul frontale comprendente il codice completo, il valore
delle correnti nominali, il campo di funzionamento della tensione ausiliaria di alimentazione ed il
marchio CE:

In 5A 1A 5A UEn 100V
IEn 1A 1A 5A
UAUX 110-230 Vac/dc
1
2
3
4
5
NA30#0A2MMB0

• Etichetta di avvenuto collaudo comprendente la data, il numero di serie e la sigla dell’operatore

addetto al collaudo.

Condizioni ambientali
Il relè NA30 deve essere impiegato nelle condizioni ambientali indicate nelle caratteristiche tecni-
che.
Per impieghi in condizioni diverse devono essere previsti opportuni provvedimenti prima della messa
in servizio (sistemi di condizionamento, regolazione della umidità, ecc...).
Nel caso di presenza di elementi inquinanti (polveri, sostanze corrosive, ecc...) occorre prevedere
opportuni filtri.

Simbologia
Nel manuale è utilizzata la simbologia normalizzata CEI/IEC e ANSI ove disponibile:
es: 51 = codice ANSI della funzione di protezione di massima corrente
Nel presente manuale sono utilizzati i seguenti formati tipografici:
I titoli nei menù di ThySetter[1] vengono evidenziati come nell’esempio:
Massima corrente -50/51
La descrizione dei parametri (misure, soglie, ritardi,...) ed il relativo valore vengono evidenziati come
nell’esempio:
Soglia I>
Tempo indipendente
I>def

I messaggi indicati sul display (MMI) vengono evidenziati con carattere nell’esempio:
NA30
Le note sono evidenziate con carattere corsivo all’interno di un fondo colorato

Nota: Nota ritenuta utile per la descrizione

Abbreviazioni/definizioni
IEn Corrente nominale residua del relè
IEnp Corrente nominale primaria TA residua
In Corrente nominale di fase del relè
Inp Corrente nominale primaria TA di fase
IB Corrente di base: rappresenta la corrente nominale del componente
dell’impianto protetto (linea, trasformatore,...), espressa in rapporto
alla corrente nominale dei TA.
UEn Tensione nominale residua del relè
UEnp Tensione nominale primaria concatenata TV residua · √3
26 Codifica ANSI della protezione termica da sonde termometriche
50/51 Codifica ANSI della protezione di massima corrente
50N/51N Codifica ANSI della protezione di massima corrente residua
59N Codifica ANSI della protezione di massima tensione residua
67N Codifica ANSI della protezione direzionale di terra
BF Codifica ANSI della protezione di mancata apertura interruttore
74CT Funzione di monitoraggio TA
74TCS (Trip Circuit Supervision) - Supervisione del circuito di scatto
52 o CB (Circuit Breaker) Interruttore
52a Contatto ausiliario, assegnabile ad un ingresso digitale, utilizzato per
determinare la posizione dell’interruttore nel contesto della funzione
di diagnostica e mancata apertura. Lo stato del contatto corrisponde
alla posizione dell’interruttore (52a aperto = interruttore aperto)
52b Contatto ausiliario interruttore (vedi 52a). Lo stato del contatto è oppo-
sto alla posizione dell’interruttore (52b aperto = interruttore chiuso)

Nota 1 Per la descrizione dettagliata dell’interfaccia grafica e del funzionamento del software ThySetter si rimanda al capitolo relativo

66 NA30 - Manuale - 09 - 2009 INTRODUZIONE

 DFR Digital Fault Recorder (Oscillografia)
SER Sequential Event Recorder (Registrazione eventi)
SFR Sequential Fault Recorder (Registrazione guasti)
ANSI American National Standard Institute
IEEE Institute of Electrical and Electronics Engineers
IEC International Electrotechnical Commission
CENELEC Comité Européen de Normalisation Electrotechnique

K1...K6...K10 Relè finali

IMPULSIVO Relè finale programmato con uscita impulsiva
tTR Tempo minimo di permanenza in condizione di intervento dei relè
finali
MEMORIZZATO Relè finale programmato con ripristino manuale
NON MEMORIZZATO Relè finale programmato con ripristino automatico

TA Trasformatore amperometrico
CT (Current Transformer) - Trasformatore amperometrico
P1 Terminologia IEC che indica la polarità del primario dei TA (alternativa
al pallino utilizzato nella simbologia ANSI)
P2 Terminologia IEC che indica la polarità del primario dei TA (alternativa
al terminale senza pallino utilizzato nella simbologia ANSI)
S1 Terminologia IEC che indica la polarità del secondario dei TA (alterna-
tiva al pallino utilizzato nella simbologia ANSI)
S2 Terminologia IEC che indica la polarità del secondario dei TA (alterna-
tiva al terminale senza pallino utilizzato nella simbologia ANSI)

Self test Autodiagnostica

Start Avviamento di una funzione di protezione (istantaneo)
Trip Intervento o scatto di una funzione di protezione (temporizzato)

Tempo d’intervento (Operating time)Il tempo d’avviamento e d’intervento viene determinato facendo va-
riare la grandezza d’entrata in modo istantaneo (a gradino) da un
valore di riferimento di riposo prestabilito a un valore di riferimento
d’intervento prestabilito.
Tempo di ripristino (Reset time) Tempo necessario al relè per ripristinarsi, in condizioni specificate
dopo un intervento, in modo tale che il suo successivo tempo d’in-
tervento non si discosti oltre una percentuale specificata dal tempo
precedentemente misurato. Il tempo di ripristino viene determinato
mediante la variazione dal valore di riferimento d’intervento al valore
di riferimento di ripristino.
Tempo d’inerzia (Overshoot time) Il tempo d’inerzia viene determinato facendo variare la grandezza
d’entrata in modo istantaneo dal valore di riferimento di riposo al
valore di riferimento d’intervento e facendola tornare successiva-
mente, sempre in modo istantaneo, al valore di riferimento di riposo.
La differenza tra il tempo d’intervento dell’apparato in prova (come
determinato sopra) e la durata minima dell’impulso che produce un
intervento rappresenta il tempo d’inerzia.
Rapporto di ripristino Rapporto tra il valore della grandezza che determina il rilascio ed il
valore della stessa grandezza che ne aveva determinato il funziona-
mento, in condizioni specificate. Il rapporto di ripristino può risultare
minore o maggiore di 1 a seconda che si consideri un relè di massi-
ma o di minima
Ritardo di ripristino Ritardo intenzionale al ripristino, programmabile dall’utente.

MMI Pannello operatore (Man Machine Interface)

Sw Software
Fw Firmware
ThySetter Software di lettura e parametrizzazione
J2SE Java Platform Standard Edition
Log file File di testo in cui vengono registrate le operazioni eseguite da un pro-
gramma (ThySetter)
Upgrade Firmware upgrade
Subnet Mask Maschera si sottorete (Ethernet)
XML EXtensible Markup Language

INTRODUZIONE NA30 - Manuale - 09 - 2009 7

 Simbologia

Regolazione (es. soglia d’intervento I>>)

I>>
La variabile è disponibile in lettura ed è modificabile da ThySetter + MMI

U Blocco comparatore (es. soglia d’intervento U>>)

U ≥ U>>

I L1
I L2 Ma x [I L1 ,I L2 ,I L3 ] Blocco di calcolo (es. valore massimo delle correnti di fase)
I L3

Caratteristica d’intervento (indipendente/dipendente)

T 0

U>> Start Segnale logico interno (output); può essere uno stato logico (es.U>> Start) o un valore numerico
La variabile è disponibile in lettura (ThySetter + interfacce di comunicazione)

Segnale logico esterno (intput); può essere un comando proveniente da un ingresso digitale o un comando sw
IPh Block2
La variabile è disponibile in lettura (ThySetter + interfacce di comunicazione)

Segnale interno (es. stato del degnale Breaker Failure relativo alla seconda soglia della funzione 50)
U>> BF_OUT
La variabile non è disponibile in lettura (la non accessibilità è indicata dalla mancanza della freccia)

Commutatore

& & Porte logiche AND e NAND

≥1 ≥1 Porte logiche OR e NOR

=1 Porta logica EXOR

INPUT

t ON t ON t ON t ON t ON
Temporizzatore azzerabile
T 0 con ritardo alla attivazione (tempo d’intervento t ON)
RESET OUTPUT

RESET
t

INPUT
t ON Temporizzatore non azzerabile t ON t ON t ON
T 0 con ritardo alla attivazione (tempo d’intervento t ON)

OUTPUT

INPUT

t OFF Temporizzatore non azzerabile t OFF t OFF

0 T con ritardo al ripristino (tempo di ripristino t OFF)
OUTPUT
t

[Link]

88 NA30 - Manuale - 09 - 2009 INTRODUZIONE

 INPUT

t OFF t OFF t OFF

Temporizzatore azzerabile
0 T
con ritardo al ripristino (tempo di ripristino t OFF)
RESET OUTPUT

RESET t OFF
t

INPUT
t TR
Tempo minimo di attivazione dei relè finali (t TR) t TR t TR
0 T

OUTPUT

INPUT
Modo di funzionamento memorizzato (Latched)
Latched
dei relè finali e dei LED

OUTPUT

INPUT

t TR t TR
Modo di funzionamento impulsivo (Pulse)
t TR dei relè finali
OUTPUT

[Link]

INTRODUZIONE NA30 - Manuale - 09 - 2009 9

 2 G E N E R A L I T A’
Premessa
Il relè di protezione NA30 può essere impiegato su reti radiali MT a protezione di linee e trasformatori
di potenza:
• Linee radiali di elevata lunghezza in sistemi con neutro isolato ovvero connesso a terra tramite
bobina di Petersen e/o resistenza di elevato valore.
• Sul lato BT di trasformatori in parallelo, con qualunque sistema di messa a terra del neutro.
• Protezione da guasto a terra per generatori o montanti generatore-trasformatore connessi in pa-
rallelo direttamente alla medesima sbarra.
E’ impiegabile come protezione generale degli utenti allacciati alla rete di distribuzione MT in accordo
alle prescrizioni ENEL DK5600.
Oltre alle protezioni di massima corrente di fase e massima corrente residua, sono presenti le se-
guenti funzioni:
• Immagine termica per linee e trasformatori.
• Massima tensione residua.
• Massima corrente direzionale di terra.

Sono presenti i seguenti circuiti:

• Tre correnti di fase ed un ingresso di corrente residua, con corrente nominale indipendentemente
selezionabile a 1A o 5 A mediante DIP-switches.
• Un ingresso di tensione residua, con tensione nominale programmabile nel campo 50...130 V
(UER = 100V).
• Cinque ingressi digitali.
• Un circuito di blocco (logica accelerata).

Ad integrazione delle funzioni di protezione, sono presenti le funzioni di mancata apertura interrutto-
re (BF), monitoraggio TA (74CT) e monitoraggio del circuito di scatto (74TCS).
Le modalità di taratura, programmazione e lettura delle misure e delle registrazioni sono attuabili at-
traverso Personal Computer con supporto Software fornito a corredo (ThySetter) oppure attraverso
bus di comunicazione RS485 o Ethernet; tutte le operazioni sopra indicate sono possibili mediante
tastiera frontale (MMI).

In funzione della configurazione hardware richiesta, il relè NA30 può essere fornito in varie custodie
adatte al montaggio desiderato (montaggio incassato, sporgente, a rack e con pannello operatore
separato).
• Incassato.
• Sporgente.
• Rack.
• Con pannello operatore separato.
Altre opzioni sono:
• Campo di funzionamento dell’alimentazione ausiliaria.
• Protocolli di comunicazione.

Foto

10 NA30 - Manuale - 09 - 2009 GENERALITA'

Caratteristiche principali
• Custodia metallica.
• Display LCD 4x16 caratteri retroilluminato.
• Otto led di segnalazione sul fronte della custodia di cui cinque liberamente programmabili.
• Pulsante di RESET per ripristino delle segnalazioni a led e dei relè finali programmati con ripristino
manuale.
• Cinque ingressi logici programmabili.
• Sei relè finali (K1...K6) indipendentemente programmabili per avviamento (Start), intervento (Trip) di
ogni soglia delle funzioni di protezione, per autodiagnostica (Self-test) e per funzioni di controllo.
Ogni relè finale può essere programmato con funzionamento normalmente eccitato o diseccitato,
a ripristino manuale o automatico.
• Interfaccia posteriore per la comunicazione con sistemi remoti di comunicazione e controllo su
rete Ethernet, operante con protocollo MODBUS TCP/IP®, con porta RJ45 (rame) oppure FX (fibra
ottica).
• Interfaccia seriale RS232 isolata a fronte custodia a fibra ottica, impiegabile per comunicazione
locale.
• Orologio-calendario con capacità tampone.

Le caratteristiche circuitali più significative sono:

• Circuiti d’entrata e d’uscita isolati galvanicamente (compresi i circuiti di comunicazione e d’entrata
digitale).
• Misura dei segnali d’entrata mediante campionamento e conversione con 24 campioni per perio-
do.
• Filtraggio ottimale dei segnali d’entrata mediante l’utilizzo congiunto di filtri analogici e digitali.
• Contatti finali d’uscita di tipo elettromeccanico tradizionale.
• Alimentazione ausiliaria realizzata mediante un circuito stabilizzatore a commutazione, avente un
campo d’impiego particolarmente ampio e una dissipazione di potenza molto ridotta.
• Frequenza nominale 50 o 60 Hz.

Le caratteristiche di funzionamento più significative sono:

• Le operazioni di modifica delle programmazioni non interrompono il normale funzionamento del
relè.
• Impossibilità di programmare valori dei parametri inaccettabili, grazie alla limitazione automatica
d’inizio e fondo scala dei rispettivi campi di taratura.
• Misura del valore efficace della componente fondamentale delle correnti e delle tensioni mediante
DFT (Discrete Fourier Transform).
• La funzione direzionale di corrente utilizza un criterio particolare di funzionamento basato su un
algoritmo a memoria di tensione: ciò permette al relè di funzionare correttamente anche in oc-
casione di un guasto franco trifase in cui la tensione della linea si riduce notevolmente sino ad
annullarsi.
• Registrazione degli ultimi venti guasti (SFR).
• Registrazione degli ultimi trecento eventi (SER).
• Registrazione oscillografica (DFR) in formato COMTRADE.

GENERALITA' NA30 - Manuale - 09 - 2009 11

 3 C A R AT T E R I S T I C H E T E C N I C H E
3.1 GENERALI
‡ Caratteristiche meccaniche
Montaggio:
• Incassato.
• Sporgente.
• Rack.
• Con pannello operatore separato.
Dimensioni (Altezza x Larghezza x Profondità) 177 x 107 x 235 (Montaggio incassato)
Terminali morsetti a vite
Massa 2.0 kg (Montaggio incassato)

Grado di protezione (codice IP secondo le norme EN 60529, EN 60529/A1)

• Frontale IP52
• Terminali IP20

‡ Prove di isolamento
Norme di riferimento EN 60255-5, IEC 60255-5
Prova a 50 Hz (per 1 min):
• Circuito di alimentazione ausiliaria 2 kV
• Circuiti d’entrata 2 kV
• Circuiti d’uscita 2 kV
• Circuiti d’uscita (tra i contatti aperti) 1 kV
• Interfacce di comunicazione RS232/RS485 500 V
Prova a impulso (1.2/50 μs):
• Circuito di alimentazione ausiliaria 5 kV
• Circuiti d’entrata 5 kV
• Circuiti d’uscita 5 kV
• Circuiti d’uscita (tra i contatti aperti) 2.5 kV
Resistenza d’isolamento >100 MΩ

‡ Immunità elettromagnetica (EMC)

Norme di riferimento
• Norma di Prodotto per i relè di misura ed i dispositivi di protezione
EN 50263
• Norma generica sull’immunità EN 61000-6-2
• Requisiti di compatibilità elettromagnetica per i relè di misura ed i dispositivi di protezione
EN 60255-26
• Apparati di automazione e controllo per centrali e stazioni elettriche
• Compatibilità elettromagnetica - Immunità ENEL REMC 02
• Normativa di compatibilità elettromeccanica per apparati e sistemi
ENEL REMC 01

‡ Immunità ai buchi di tensione

Norme di riferimento EN 61000-4-29
IEC 60255-22-11
Voltage dips, short interruptions and voltage variations on dc input power port immunity tests
Circuito di alimentazione ausiliaria a tensione continua
• Durata buchi di tensione con UT=40% 100 ms
• Durata brevi interruzioni con UT=0% 50 ms
• Durata variazione di tensione Un=80...120% 10 s

‡ Prove di immunità ai disturbi

Norme di riferimento EN 60255-22-1 IEC 60255-22-1
EN 61000-4-12 EN 61000-4-12
Onda oscillatoria smorzata
• 0.1 MHz and 1 MHz modo comune 2.5 kV
• 0.1 MHz and 1 MHz modo differenziale 1.0 kV
• Ring wave modo comune 2.0 kV
• Ring wave modo differenziale 1.0 kV
Norme di riferimento EN 60255-22-2 IEC 60255-22-2
EN 61000-4-2 IEC 61000-4-2
Scarica elettrostatica
• Scarica a contatto 6 kV
• Scarica in aria 8 kV
Norme di riferimento EN 60255-22-3 IEC 60255-22-3
EN 61000-4-3 IEC 61000-4-3

12 NA30 - Manuale - 09 - 2009 CARATTERISTICHE TECNICHE

 Campi elettromagnetici irradiati
• 80...1000 MHz AM 80% 10 V/m
• 900 MHz Pulse modulated 10 V/m
Norme di riferimento EN 60255-22-4 IEC 60255-22-4
EN 61000-4-4 IEC 61000-4-4
Fast transient burst (5/50 ns)
• Alimentazione ausiliaria 2 kV
• Circuiti d’ingresso 4 kV
Norme di riferimento EN 60255-22-5 IEC 60255-22-5
EN 61000-4-5 IEC 61000-4-5
Impulsi ad alta energia
• Uaux (linea-terra 10 ohm, 9 μF) 2 kV
• Uaux (linea-linea 0 ohm, 18 μF) 1 kV
• Porte I/O (linea-terra 40 ohm, 0.5 μF) 2 kV
• I/O ports linea-linea 40 ohm, 0.5 μF) 1 kV

Norme di riferimento EN 60255-22-6 IEC 60255-22-6

EN 61000-4-6 IEC 61000-4-6
Campi elettromagnetici condotti
• 0.15...80 MHz AM 80% 1kHz 10 V
Norme di riferimento EN 60255-22-7 IEC 60255-22-7
EN 61000-4-16 IEC 61000-4-16
Tensioni a frequenza di rete
• Tensione continua 30 V
• 50 Hz continuo 30 V
• 50 Hz 1 s 300 V
• 0.015...150 kHz 30 V

Norme di riferimento EN 61000-4-8 IEC 61000-4-8

Campo magnetico 50 Hz
• 50 Hz continuo 100 A/m
• 50 Hz 1 s 1 kA/m

Norme di riferimento EN 61000-4-10 IEC 61000-4-10

Onda oscillatoria smorzata
• Onda oscillatoria smorzata 0.1 MHz 30 A/m
• Onda oscillatoria smorzata 1 MHz 30 A/m

‡ Emissione
Norme di riferimento EN 60255-25 IEC 60255-25
EN 61000-6-4 IEC 61000-6-4
EN 55011 CISPR 11
Emissioni elettromagnetiche
• Emissione condotta alimentazione ausiliaria 0.15...0.5 MHz 79 dB μV
• Emissione condotta alimentazione ausiliaria 0.5...30 MHz 73 dB μV
• Emissione irradiata 30...230 MHz 40 dB μV/m
• Emissione irradiata 230...1000 MHz 47 dB μV/m

‡ Prove meccaniche
Norme di riferimento EN 60255-21-1 EN 60255-21-2 RMEC01
Prove di vibrazione, urti e scosse e tenuta sismica applicabile ai relè di misura e ai dispositivi di
protezione
• EN 60255-21-1 Prove di vibrazione (sinusoidale) Classe 1
• EN 60255-21-2 Prove di urti e scosse Classe 1

‡ Condizioni climatiche
Norme di riferimento IEC 60068-x ENEL R CLI 01 CEI 50
Temperatura ambiente -25...+70 °C
Temperatura immagazzinaggio -40...+85 °C
Umidità relativa 10...95 %
Pressione atmosferica 70...110 kPa

‡ Prescrizioni per la sicurezza

Norme di riferimento EN 61010-1
Prescrizioni di sicurezza per apparecchi elettrici di misura, controllo e per utilizzo in laboratorio
Grado di inquinamento 3
Tensione di riferimento 250 V
Categoria di riferimento III

CARATTERISTICHE TECNICHE NA30 - Manuale - 09 - 2009 13

‡ Certificazioni
Norma di prodotto EN 50263
Conformità CE
• Direttiva EMC 89/336/EEC
• Direttiva bassa tensione 73/23/EEC
Prove di tipo IEC 60255-6

3.2 CIRCUITI DI INGRESSO

‡ Alimentazione ausiliaria U aux
Tensione
• Valore (campo) nominale[1] 24...48 V~/-
115...230 V~/110...220 V-
• Campo d’impiego (per ciascuno dei valori nominali sopra indicati)
19...60 V~/-
85...265 V~/75...300 V-
Massima corrente all’inserzione (Inrush)
• 24 V- 6 A, 5 ms
• 48 V- 14 A, 5 ms
• 110 V- 20 A, 1 ms
• 230 V~ 50 A, 1 ms
Frequenza (per alimentazione con tensione alternata) 45...66 Hz
Fattore di distorsione massimo
(per alimentazione con tensione alternata) 15 %
Componente alternata massima (per alimentazione con tensione continua)
• Sinusoidale raddrizzata 100 %
• Sinusoidale 80 %
Potenza assorbita
• Massima (relè eccitati, Ethernet TX) 10 W (20 VA)
• Massima (relè eccitati, Ethernet FX) 15 W (25 VA)

‡ Ingressi amperometrici di fase

Corrente nominale di fase del relè I n 1 A o 5 A impostabile con dip-switch
Sovraccarico permanente 25 A
Sovraccarico termico (1s) 500 A
Sovraccarico dinamico (0.01s) 1250 A
Potenza assorbita (per ogni fase) ≤ 0.002 VA con I n =1 A
Potenza assorbita (per ogni fase) ≤ 0.04 VA con I n =5 A

‡ Ingresso amperometrico di corrente residua

Corrente nominale residua del relè I En 1 A o 5 A impostabile con dip-switch
Sovraccarico permanente 25 A
Sovraccarico termico (1 s) 500 A
Sovraccarico dinamico (0.01 s) 1250 A
Potenza assorbita ≤ 0.006 VA con I En =1 A
≤ 0.12 VA con I En =5 A

‡ Ingresso voltmetrico di tensione residua

Tensione nominale residua del relè U En 50...130 V
Sovraccarico permanente 130 V
Sovraccarico termico (1 s) 200 V
Potenza assorbita ≤ 0.5 VA

‡ Ingressi digitali
Numero di ingressi: 5
Tipo di circuito: fotoaccoppiatore
Campo d’impiego 24...265 V~/-
Minima tensione di attivazione UDIGmin 18 V
Massima corrente assorbita con ingresso energizzato IDIG 3 mA

3.3 CIRCUITI DI USCITA

‡ Relè finali
Numero 6
Tipo di contatti K1, K2 scambio (SPDT, type C)
Tipo di contatti K3, K4, K5 chiusura (SPST-NO, type A)
Tipo di contatti K6 apertura (SPST-NC, type B)
Corrente nominale 8A
Tensione nominale/massima tensione commutabile 250 V~/400 V~
Potere d’interruzione:
• In corrente continua (L/R = 40 ms) 50 W
• In corrente alternata (λ= 0.4) 1250 W
Potere di chiusura (MAKE) 1000 W/VA
Nota 1 I tre valori indicati sono relativi a versioni differenti del relè, da specificare all’ordine

14 NA30 - Manuale - 09 - 2009 CARATTERISTICHE TECNICHE

 Massima corrente istantanea (0.5 s) 30 A
Carico minimo commutabile 300 mW (5 V/ 5 mA)
Durata meccanica 106
Durata elettrica 105

3.4 MMI
Display LCD 16x4 retroilluminato

LEDs
Numero 8
• ON/fail (verde) 1
• Start (giallo) 1
• Trip (rosso) 1
• Programmabili (rosso) 5

Tastiera 8 pulsanti

3.5 CIRCUITI DI COMUNICAZIONE

‡ Porta locale
Connessione RJ10
Velocità 19200 bps
Parità None
Protocollo Modbus RTU®

‡ Connessione Remota
RS485
• Connessione morsetti a vite
• Velocità 1200...57600 bps
• Protocollo[1] ModBus®RTU
IEC 60870-5-103
DNP3

Ethernet 100BaseT
• Connessione[2] Fibra ottica 1300 nm, ST
100 Base TX, RJ45
• Velocità 100 Mbps
• Protocollo ModBus®TCP/IP

Nota 1 I protocolli indicati sono relativi a versioni differenti del relè, da specificare all’ordine
Nota 2 I tipi indicati sono relativi a versioni differenti del relè, da specificare all’ordine

CARATTERISTICHE TECNICHE NA30 - Manuale - 09 - 2009 15

 3.6 GRANDEZZE NOMINALI
Frequenza nominale del relè (fn) 50, 60 Hz
Corrente nominale di fase del relè (In) 1 A o 5 A [1]
Corrente nominale primaria TA di fase (Inp) 1 A...10 kA
1...499 A (risoluzione 1 A)
500...4990 A (risoluzione 10 A)
5000...10000 A (risoluzione 100 A)
Corrente nominale residua del relè (IEn) 1 A o 5 A [1]
Corrente nominale primaria TA residua (IEnp) 1 A...10 kA
1...499 A (risoluzione 1 A)
500...4990 A (risoluzione 10 A)
5000...10000 A (risoluzione 100 A)
Tensione nominale residua del relè (UEn) 50...130 V (risoluzione 1 V)
Tensione nominale primaria concatenata TV residua∙√3 (UEnp) 50 V...500 kV
50...499 V (risoluzione 1 V)
500...4990 V (risoluzione 10 V)
5000...49900 V (risoluzione 100 V)
50000...500000 V (risoluzione 1000 V)

3.7 FUNZIONI DI PROTEZIONE

‡ Corrente di base - IB
Corrente di base (IB) 0.10...2.50 In (risoluzione 0.01 In)

‡ Protezione termica con sonde termometriche - 26[2]

Allarme ThAL1...8:
Soglia allarme 26 PT1...PT8 (ThAL1...8) 0...200 °C
Tempo intervento ThAL1...8 (tThAL1...8) 0....100 s
Intervento Th>1...8:
Soglia intervento 26 PT1...PT8 (Th>1...8) 0...200 °C
Tempo intervento ThAL1...8 (tTh>1...8) 0....100 s

‡ Immagine termica - 49
Configurazioni comuni:
Immagine termica iniziale ΔθIN (Dth IN ) 0.0...1.0 ΔθB (risoluzione 0.1 ΔθB)[3]
Coefficiente di riduzione all’inserzione (KINR) 1.0...3.0 (risoluzione 0.1)
Costante di tempo termica τ (T ) 1...200 min (risoluzione 1 min)
Tempo di attivazione DthCLP (t DthCLP) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Allarme DthAL1
Prima soglia allarme 49 (Dth AL1) 0.3...1.0 ΔθB (risoluzione 0.1 ΔθB)
Allarme DthAL2
Seconda soglia allarme 49 (Dth AL 2 ) 0.5...1.2 ΔθB (risoluzione 0.1 ΔθB)
Intervento Dth>
Soglia intervento 49 (Dth>) 1.2 ΔθB

‡ Massima corrente - 50/51

Soglia I>
Tipo di caratteristica I> (I>Curve) INDIPENDENTE
IEC/BS A, B, C
ANSI/IEEE MI, VI, EI
RECTIFIER, I2t o EM
Tempo di attivazione I CLP > (t CLP>) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Ritardo di ripristino I> (t > RES) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Tempo indipendente
Prima soglia 50/51 tempo indipendente (I> def ) 0.100...40.0 In
0.100...0.999 In (risoluzione 0.001 In)
1.00...9.99 In (risoluzione 0.01 In)
10.0...40.0 In (risoluzione 0.1 In)

Nota 1 La programmazione della corrente nominale del relè non coinvolge le regolazioni delle funzioni di protezione.
Essa costituisce un riferimento mnemonico e deve coincidere con l’impostazione hardware effettuata mediante dip-switch (1 A oppure 5 A).
Nota 2 La funzione 26 è disponibile nel momento in cui viene abilitato il modulo MPT collegato al relè su Thybus.
Nota 3 Δθ è l’immagine termica espressa in p.u. della sovratemperatura di base ΔθB corrispondente alla corrente di base IB.
Assunto, come avviene normalmente, che la corrente nominale secondaria dei TA di linea coincida con la corrente nominale del relè NA20, il
valore IB è pari al rapporto tra la corrente nominale dell’elemento protetto e la corrente nominale primaria dei TA

16 NA30 - Manuale - 09 - 2009 CARATTERISTICHE TECNICHE

 Soglia I> def durante CLP (ICLP>def ) 0.100...40.0 In
0.100...0.999 In (risoluzione 0.001 In)
1.00...9.99 In (risoluzione 0.01 In)
10.0...40.0 In (risoluzione 0.1 In)
Tempo intervento I> def (t > def ) 0.04...200 s
0.04...9.99 s (risoluzione 0.01 s)
10.0...99.9 s (risoluzione 0.1 s)
100...200 s (risoluzione 1 s)
Tempo dipendente[1]
Prima soglia 50/51 tempo dipendente (I>inv) 0.100...20.00 In
0.100...0.999 In (risoluzione 0.001 In)
1.00...20.00 In (risoluzione 0.01 In)
Soglia I>inv durante CLP (ICLP>inv) 0.100...20.00 In
0.100...0.999 In (risoluzione 0.001 In)
1.00...20.00 In (risoluzione 0.01 In)
Tempo intervento I>inv (t >inv) 0.02...60.0 s
0.02...9.99 s (risoluzione 0.01 s)
10.0...60.0 s (risoluzione 0.1 s)
Soglia I>>
Tipo di caratteristica I>> (I>>Curve) INDIPENDENTE o I2t
Tempo di attivazione I CLP >> (t CLP>>) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Ritardo di ripristino I>> (t >> RES) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Tempo indipendente
Seconda soglia 50/51 tempo indipendente (I>> def ) 0.100...40.0 In
0.100...0.999 In (risoluzione 0.001 In)
1.00...9.99 In (risoluzione 0.01 In)
10.0...40.0 In (risoluzione 0.1 In)
Soglia I>> def durante CLP (ICLP>>def ) 0.100...40.0 In
0.100...0.999 In (risoluzione 0.001 In)
1.00...9.99 In (risoluzione 0.01 In)
10.0...40.0 In (risoluzione 0.1 In)
Tempo intervento I>> def (t >> def ) 0.03...10.00 s (risoluzione 0.01 s)
Tempo dipendente
Seconda soglia 50/51 tempo dipendente (I>>inv) 0.100...20.00 In
0.100...0.999 In (risoluzione 0.001 In)
1.00...20.00 In (risoluzione 0.01 In)
Soglia I>>inv durante CLP (ICLP>>inv) 0.100...20.00 In
0.100...0.999 In (risoluzione 0.001 In)
1.00...20.00 In (risoluzione 0.01 In)
Tempo intervento I>>inv (t >>inv) 0.02...10.00 s (risoluzione 0.01 s)

Soglia I>>>
Tempo di attivazione I CLP >>> (t CLP>>>) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Ritardo di ripristino I>>> (t >>> RES) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Tempo indipendente
Terza soglia 50/51 tempo indipendente (I>>> def ) 0.100...40.0 In
0.100...0.999 In (risoluzione 0.001 In)
1.00...9.99 In (risoluzione 0.01 In)
10.0...40.0 In (risoluzione 0.1 In)
Nota 1
Curva a tempo inverso IEC 255-3/BS142 (tipo A o SIT): t = 0.14 · t>inv / [(I/I>inv)0.02 - 1]
Curva a tempo molto inverso IEC 255-3/BS142 (tipo B o VIT): t = 13.5 · t> inv / [(I/I>inv) - 1]
Curva a tempo estremamente inverso IEC 255-3/BS142 (tipo C o EIT): t = 80 · t> inv / [(I/I>inv)2 - 1]
Curva a tempo moderatamente inverso (ANSI/IEEE (tipo MI): t = t> inv · {0.01 / [(I/I>inv)0.02 - 1] + 0.023}
Curva a tempo molto inverso ANSI/IEEE (tipo VI): t = t> inv · {3.922 / [(I/I>inv2 - 1] + 0.098}
Curva a tempo moderatamente inverso (ANSI/IEEE (tipo EI): t = t> inv · {5.64 / [(I/I>inv)2 - 1] + 0.024}
I 2t costante (I 2t = K): t = 16 · t> inv / (I/I>inv)2
Elettromeccanico (EM): t = 0.28 · t> inv / [-0.236 · (I/I>inv)-1+ 0.339]
Per raddrizzatori (RI): t = 2351 · t> inv / [(I/I>inv)5.6- 1]
t: tempo d’intervento
t>inv : regolazione del tempo d’intervento
I>inv : regolazione soglia d’ intervento
I: corrente misurata
Valore asintotico di riferimento: 1.1 I>inv
Tempo minimo d’intervento: 0.1 s
Dinamica: 1.1 ≤ I/I>inv ≤ 20
Con regolazione I>inv maggiore di 2.5 I n , l’estremo superiore del campo di misura è 50 I n

CARATTERISTICHE TECNICHE NA30 - Manuale - 09 - 2009 17

 Soglia I>>>inv durante CLP (ICLP>>def ) 0.100...40.0 In
0.100...0.999 In (risoluzione 0.001 In)
1.00...9.99 In (risoluzione 0.01 In)
10.0...40.0 In (risoluzione 0.1 In)
Tempo intervento I>>>inv (t >>> def ) 0.02...10.00 s (risoluzione 0.01 s)
Tempo di avviamento ≤ 0.03 s
Rapporto di ripristino 0.95...0.98
Tempo di ripristino ≤ 0.04 s
Tempo d’inerzia 0.03 s
Precisione soglie ± 4% ± 1% I n
Precisione tempi d’intervento 5% or ± 10 ms

‡ Massima corrente residua - 50N/51N

Soglia IE>
Tipo di caratteristica IE > (IE > Curve) INDIPENDENTE
IEC/BS A, B, C
ANSI/IEEE MI, VI, EI
EM
Tempo di attivazione IECLP > (t ECLP>) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Ritardo di ripristino IE > (t E > RES) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Tempo indipendente
Prima soglia 50N/51N tempo indipendente (IE > def ) 0.002...2.00 IEn
0.002...0.999 IEn (risoluzione 0.001 IEn)
1.00...2.00 IEn (risoluzione 0.01 IEn)
Soglia IE > def durante CLP (IECLP>def ) 0.002...2.00 IEn
0.002...0.999 IEn (risoluzione 0.001 IEn)
1.00...2.00 In (risoluzione 0.01 IEn)
Tempo intervento IE > def (t E > def ) 0.04...200 s
0.04...9.99 s (risoluzione 0.01 s)
10.0...99.9 s (risoluzione 0.1 s)
100...200 s (risoluzione 1 s)
Tempo dipendente[1]
Prima soglia 50N/51N tempo dipendente (IE >inv) 0.010...2.00 IEn
0.010...0.999 IEn (risoluzione 0.001 IEn)
1.00...2.00 IEn (risoluzione 0.01 IEn)
Soglia IE >inv durante (IECLP>inv) 0.010...2.00 IEn
0.100...0.999 IEn (risoluzione 0.001 IEn)
1.00...2.00 IEn (risoluzione 0.01 IEn)
Tempo intervento IE >inv (t E >inv) 0.02...60.0 s
0.02...9.99 s (risoluzione 0.01 s)
10.0...60.0 s (risoluzione 0.1 s)
Soglia IE>>
Tempo di attivazione IECLP >> (t ECLP>>) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Ritardo di ripristino IE >> (t E >> RES) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Tempo indipendente
Seconda soglia 50N/51N tempo indipendente (IE >> def ) 0.010...10.00 IEn
0.002...0.999 IEn (risoluzione 0.001 IEn)
1.00...10.00 IEn (risoluzione 0.01 IEn)
Soglia IE >> def durante CLP (IECLP>>def ) 0.010...10.00 IEn
0.002...0.999 IEn (risoluzione 0.001 IEn)
1.00...10.00 IEn (risoluzione 0.01 IEn)
Tempo intervento IE >> def (t E >> def ) 0.03...10.00 s (risoluzione 0.01 s)
Nota1 Curva a tempo inverso IEC 255-3/BS142 (tipo A o SIT): t = 0.14 · t E>inv / [(IE/IE>inv)0.02 - 1]
Curva a tempo molto inverso IEC 255-3/BS142 (tipo B o VIT): t = 13.5 · t E > inv / [(IE/IE>inv) - 1]
Curva a tempo estremamente inverso IEC 255-3/BS142 (tipo C o EIT): t = 80 · t E > inv / [(IE/IE>inv)2 - 1]
Curva a tempo moderatamente inverso (ANSI/IEEE (tipo MI): t = t E > inv · {0.01 / [(IE/IE>inv)0.02 - 1] + 0.023}
Curva a tempo molto inverso ANSI/IEEE (tipo VI): t = t E > inv · {3.922 / [(IE/IE>inv)2 - 1] + 0.098}
Curva a tempo moderatamente inverso (ANSI/IEEE (tipo EI): t = t E > inv · {5.64 / [(IE/IE>inv)2 - 1] + 0.024}
Elettromeccanico (EM): t = 0.28 · t E > inv / [-0.236 · (IE/IE>inv)-1+ 0.339]
t: tempo d’intervento
t E>inv : regolazione del tempo d’intervento
IE>inv : regolazione soglia d’ intervento
I E: corrente residua misurata
Valore asintotico di riferimento: 1.1 IE>inv
Tempo minimo d’intervento: 0.1 s
Dinamica: 1.1 ≤ IE/IE>inv ≤ 20
Con regolazione IE>inv maggiore di 0.5 I E n , l’estremo superiore del campo di misura è 10 I E n
18 NA30 - Manuale - 09 - 2009 CARATTERISTICHE TECNICHE
 Soglia IE>>>
Tempo di attivazione IECLP >>> (t ECLP>>>) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Ritardo di ripristino IE >>> (t E >>> RES) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Tempo indipendente
Terza soglia 50N/51N tempo indipendente (IE >>> def ) 0.010...10.00 IEn
0.010...0.999 IEn (risoluzione 0.001 IEn)
1.00...10.00 IEn (risoluzione 0.01 IEn)
Soglia IE >>> def durante CLP (IECLP>>>def ) 0.010...10.00 IEn
0.010...0.999 IEn (risoluzione 0.001 IEn)
1.00...10.00 IEn (risoluzione 0.01 IEn)
Tempo intervento IE >>> def (t E >>> def ) 0.03...10.00 s (risoluzione 0.01 s)
Tempo di avviamento ≤ 0.03 s
Rapporto di ripristino 0.95...0.98
Tempo di ripristino ≤ 0.04 s
Tempo d’inerzia 0.03 s
Precisione soglie ± 4% ± 1% IEn
Precisione tempi d’intervento 5% or ± 10 ms

‡ Massima tensione residua - 59N

Configurazioni comuni:
Funzionamento 59N da 74VT esterna (74 VText59N) ON/OFF
Soglia U E >
Tipo di caratteristica U E > (U E >Curve) DIPENDENTE/INDIPENDENTE[1]
Ritardo di ripristino U E> (t UE>RES) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Tempo indipendente
Prima soglia 59N tempo indipendente (U E >def) 0.01...0.70 U En (risoluzione 0.01 U En)
Tempo intervento U E>def (t UE >def) 0.07...100.0 s
0.07...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Tempo dipendente
Prima soglia 59N tempo dipendente (U E >inv) 0.01...0.50 U En (risoluzione 0.01 U En)
Tempo intervento U E>inv (t UE >inv) 0.10...100.0 s
0.10...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Soglia U E >>
Ritardo di ripristino U E>> (t UE>>RES) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Tempo indipendente
Seconda soglia 59N tempo indipendente (UE>>def) 0.01...0.70 U En (risoluzione 0.01 U En)
Tempo intervento U E>>def (t UE >>def) 0.07...100.0 s
0.07...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Tempo di avviamento ≤ 0.03 s
Rapporto di ripristino 0.95...0.98
Tempo di ripristino ≤ 0.04 s
Tempo d’inerzia 0.03 s
Precisione soglie ± 4% ± 1% U En
Precisione tempi d’intervento 5% or ± 10 ms

‡ Direzionale di terra - 67N

Configurazioni comuni:
Modo di funzionamento 67N (Mode67N) I /I ∙cos
Moltiplicatore soglie 67N per zona insensibilità (M) 1.5...10.0 (risoluzione 0.1)
Funzionamento 67N da 74VT esterna (74VText67N) OFF/Blocco/Non direzionale
Soglia IED>
Tipo di caratteristica IED> (IED>Curve) INDIPENDENTE
IEC/BS A, B, C
ANSI/IEEE MI, VI, EI,
EM
Nota 1 La formula generale relativa alle curve a tempo inverso è: t= (0.5 ∙ t UE> inv) / [(UE/UE> inv) - 1]
t = tempo d’intervento (in secondi)
tUE>inv = regolazione tempo d’intervento (in secondi)
UE = tensione residua
UE>inv = regolazione soglia d’intervento
Valore asintotico di riferimento: 1.1 UE> inv
Minimo tempo d’intervento: 0.1 s
Campo di funzionamento: 1.1 ≤ UE/UE> inv ≤ 4

CARATTERISTICHE TECNICHE NA30 - Manuale - 09 - 2009 19

 Tempo di attivazione IEDCLP > (t EDCLP>) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Ritardo di ripristino IED> (t ED > RES) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Tempo indipendente
Prima soglia 67N tempo indipendente (IED > def - UED > def )
Valore intervento di corrente residua 0.002...10.00 IEn
0.002...0.999 IEn (risoluzione 0.001 IEn)
1.00...10.00 IEn (risoluzione 0.01 IEn)
Valore intervento di tensione residua 0.004...0.500 UEn (risoluzione 0.001 UEn)
Angolo caratteristico 0...359° (risoluzione 1°)
Semisettore intervento 1...180° (risoluzione 1°)
Soglia IED > def durante CLP (IEDCLP>def ) 0.002...10.00 IEn
0.002...0.999 IEn (risoluzione 0.001 IEn)
1.00...10.00 IEn (risoluzione 0.01 IEn)
Tempo intervento IED > def (t ED > def ) 0.05...200 s
0.05...9.99 s (risoluzione 0.01 s)
10.0...99.9 s (risoluzione 0.1 s)
100...200 s (risoluzione 1 s)
Tempo dipendente[1]
Prima soglia 67N tempo dipendente (IED >inv - UED >inv)
Valore intervento di corrente residua 0.002...2.00 IEn
0.002...0.999 IEn (risoluzione 0.001 IEn)
1.00...2.00 IEn (risoluzione 0.01 IEn)
Valore intervento di tensione residua 0.004...0.500 UEn (risoluzione 0.001 UEn)
Angolo caratteristico 0...359° (risoluzione 1°)
Semisettore intervento 1...180° (risoluzione 1°)
Soglia IED >inv durante CLP (IEDCLP >inv) 0.002...2.00 IEn
0.002...0.999 IEn (risoluzione 0.001 IEn)
1.00...2.00 IEn (risoluzione 0.01 IEn)
Tempo intervento IED >inv (t ED >inv) 0.02...60.0 s
0.02...9.99 s (risoluzione 0.01 s)
10.0...60.0 s (risoluzione 0.1 s)
Soglia IED>>
Tipo di caratteristica IED>> (IED>>Curve) INDIPENDENTE
IEC/BS A, B, C
ANSI/IEEE MI, VI, EI, EM
Tempo di attivazione IEDCLP >> (t EDCLP>>) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)

Ritardo di ripristino IED>> (t ED >> RES) 0.00...100.0 s

0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Tempo indipendente
Seconda soglia 67N tempo indipendente (IED >> def - UED >> def )
Valore intervento di corrente residua 0.002...10.00 IEn
0.002...0.999 IEn (risoluzione 0.001 IEn)
1.00...10.00 IEn (risoluzione 0.01 IEn)
Valore intervento di tensione residua 0.004...0.500 UEn (risoluzione 0.001 UEn)
Angolo caratteristico 0...359° (risoluzione 1°)
Semisettore intervento 1...180° (risoluzione 1°)
Soglia IED >> def durante CLP (IEDCLP >> def ) 0.002...10.00 IEn
0.002...0.999 IEn (risoluzione 0.001 IEn)
1.00...10.00 IEn (risoluzione 0.01 IEn)
Tempo intervento IED >> def (t ED >> def ) 0.05...10.00 s (risoluzione 0.01 s)

Nota1 Curva a tempo inverso IEC 255-3/BS142 (tipo A o SIT): t = 0.14 · t ED>inv / [(IED/IED>inv)0.02 - 1]
Curva a tempo molto inverso IEC 255-3/BS142 (tipo B o VIT): t = 13.5 · t ED > inv / [(IED/IED>inv) - 1]
Curva a tempo estremamente inverso IEC 255-3/BS142 (tipo C o EIT): t = 80 · t ED > inv / [(IED/IED>inv)2 - 1]
Curva a tempo moderatamente inverso (ANSI/IEEE (tipo MI): t = t ED > inv · {0.01 / [(IED/IED>inv)0.02 - 1] + 0.023}
Curva a tempo molto inverso ANSI/IEEE (tipo VI): t = t ED > inv · {3.922 / [(IED/IED>inv)2 - 1] + 0.098}
Curva a tempo moderatamente inverso (ANSI/IEEE (tipo EI): t = t ED > inv · {5.64 / [(IED/IED>inv)2 - 1] + 0.024}
Elettromeccanico (EM): t = 0.28 · t ED > inv / [-0.236 · (IED/IED>inv)-1+ 0.339]
t: tempo d’intervento
t E>inv : regolazione del tempo d’intervento
IE>inv : regolazione soglia d’ intervento
I E: corrente residua misurata
Valore asintotico di riferimento: 1.1 IE>inv
Tempo minimo d’intervento: 0.1 s
Dinamica: 1.1 ≤ IE/IE>inv ≤ 20
Con regolazione IE>inv maggiore di 0.5 I E n , l’estremo superiore del campo di misura è 10 I E n

20 NA30 - Manuale - 09 - 2009 CARATTERISTICHE TECNICHE

 Tempo dipendente[1]
Seconda soglia 67N tempo dipendente (IED >>inv - UED >>inv)
Valore intervento di corrente residua 0.002...2.00 IEn
0.002...0.999 IEn (risoluzione 0.001 IEn)
1.00...2.00 IEn (risoluzione 0.01 IEn)
Valore intervento di tensione residua 0.004...0.500 UEn (risoluzione 0.001 UEn)
Angolo caratteristico 0...359° (risoluzione 1°)
Semisettore intervento 1...180° (risoluzione 1°)
Soglia IED >inv durante CLP (IEDCLP>>inv) 0.002...2.00 IEn
0.002...0.999 IEn (risoluzione 0.001 IEn)
1.00...2.00 IEn (risoluzione 0.01 IEn)
Tempo intervento IED >>inv (t ED >>inv) 0.02...10.00 s (risoluzione 0.01 s)
Soglia IED>>>
Tempo di attivazione IEDCLP >>> (t EDCLP>>>) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Ritardo di ripristino IED>>> (t ED >>> RES) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Tempo indipendente
Terza soglia 67N tempo indipendente (IED >>> def - UED >>> def )
Valore intervento di corrente residua 0.002...10.00 IEn
0.002...0.999 IEn (risoluzione 0.001 IEn)
1.00...10.00 IEn (risoluzione 0.01 IEn)
Valore intervento di tensione residua 0.004...0.500 UEn (risoluzione 0.001 UEn)
Angolo caratteristico 0...359° (risoluzione 1°)
Semisettore intervento 1...180° (risoluzione 1°)
Soglia IED >>> def durante CLP (IEDCLP >>> def ) 0.002...10.00 IEn
0.002...0.999 IEn (risoluzione 0.001 IEn)
1.00...10.00 IEn (risoluzione 0.01 IEn)
Tempo intervento IED >>> def (t ED >>> def ) 0.05...10.00 s (risoluzione 0.01 s)

Soglia IED>>>>
Tempo di attivazione IEDCLP >>>> (t EDCLP>>>>) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Ritardo di ripristino IED>>>> (t ED >>>> RES) 0.00...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Tempo indipendente
Quarta soglia 67N tempo indipendente (IED >>>> def - UED >>>> def )
Valore intervento di corrente residua 0.002...10.00 IEn
0.002...0.999 IEn (risoluzione 0.001 IEn)
1.00...10.00 IEn (risoluzione 0.01 IEn)
Valore intervento di tensione residua 0.004...0.500 UEn (risoluzione 0.001 UEn)
Angolo caratteristico 0...359° (risoluzione 1°)
Semisettore intervento 1...180° (risoluzione 1°)
Soglia IED >>>> def durante CLP (IEDCLP >>>> def ) 0.002...10.00 IEn
0.002...0.999 IEn (risoluzione 0.001 IEn)
1.00...10.00 IEn (risoluzione 0.01 IEn)
Tempo intervento IED >>>> def (t ED >>>> def ) 0.05...10.00 s (risoluzione 0.01 s)

‡ Mancata apertura - BF
Soglia di corrente di fase per BF (IBF >) 0.05...1.00 I n (risoluzione 0.01 I n )
Soglia di corrente residua per BF (IEBF >) 0.01...2.00 I n (risoluzione 0.01 I En )
Tempo intervento BF (tBF) 0.06...10.00 s (risoluzione 0.01 s)
Rapporto di ripristino 0.95...0.98
Tempo di ripristino ≤ 0.05 s
Precisione soglia (IBF >) ± 4% ± 1% I n
Precisione soglia (IEBF >) ± 4% ± 1% I En
Precisione tempo d’intervento 5% or ± 10 ms
Nota1 Curva a tempo inverso IEC 255-3/BS142 (tipo A o SIT): t = 0.14 · t ED>>inv / [(IED/IED>>inv)0.02 - 1]
Curva a tempo molto inverso IEC 255-3/BS142 (tipo B o VIT): t = 13.5 · t ED >> inv / [(IED/IED>>inv) - 1]
Curva a tempo estremamente inverso IEC 255-3/BS142 (tipo C o EIT): t = 80 · t ED >> inv / [(IED/IED>>inv)2 - 1]
Curva a tempo moderatamente inverso (ANSI/IEEE (tipo MI): t = t ED >> inv · {0.01 / [(IED/IED>>inv)0.02 - 1] + 0.023}
Curva a tempo molto inverso ANSI/IEEE (tipo VI): t = t ED >> inv · {3.922 / [(IED/IED>>inv)2 - 1] + 0.098}
Curva a tempo moderatamente inverso (ANSI/IEEE (tipo EI): t = t ED >> inv · {5.64 / [(IED/IED>>inv)2 - 1] + 0.024}
Elettromeccanico (EM): t = 0.28 · t ED >> inv / [-0.236 · (IED/IED>>inv)-1+ 0.339]
t: tempo d’intervento
t E>>inv : regolazione del tempo d’intervento
IE>>inv : regolazione soglia d’ intervento
I E: corrente residua misurata
Valore asintotico di riferimento: 1.1 IE>inv

CARATTERISTICHE TECNICHE NA30 - Manuale - 09 - 2009 21

 3.8 FUNZIONI DI MONITORAGGIO E CONTROLLO
‡ Ritenuta di seconda armonica - 2ndh-REST
Soglia di ritenuta si seconda armonica (I 2ndh >) 10...50 % (risoluzione 1 %)
Ritardo di ripristino I 2ndh > (t 2ndh>RES) 0...100.0 s
0.00...9.99 s (risoluzione 0.01 s)
10.0...100.0 s (risoluzione 0.1 s)
Precisione soglia I 2ndh > ± 4% ± 1% I n
Precisione tempo d’intervento 5% or ± 10 ms

‡ Supervisione circuito interruttore - 74TCS

Tempo d’intervento:
Supervisione con un ingresso logico 40 s
Supervisione con due ingressi logici 2s
Ritardo di ripristino:
Supervisione con un ingresso logico 6s
Supervisione con due ingressi logici 0.6 s

‡ Blocco selettivo - BLOCK2

Blocco selettivo IN
Modo di funzionamento blocco selettivo BLIN1 (ModeBLIN1) OFF-ON IPh/IE-ON IPh-ON IE
Tempo massimo di attivazione BLIN per funzioni di fase (t B-IPh) 0.10...10.00 s (risoluzione 0.01 s)
Tempo massimo di attivazione BLIN per funzioni di terra (t B-IE) 0.10...10.00 s (risoluzione 0.01 s)
Blocco selettivo OUT
Modo di funzionamento blocco selettivo BLOUT1 (ModeBLOUT1) OFF-ON IPh/IE-ON IPh-ON IE
Tempo di ricaduta BLOUT per funzioni di fase (t F -IPh ) 0.00...1.00 s (risoluzione 0.01 s)
Tempo di ricaduta BLOUT per funzioni di terra (t F -IE ) 0.00...1.00 s (risoluzione 0.01 s)
Tempo di ricaduta BLOUT per funzioni di fase e terra (tF-IPh/IE) 0.00...1.00 s (risoluzione 0.01 s)

‡ Blocco selettivo interno - BLOCK4

Tempo di ricaduta blocco selettivo interno in uscita per funzioni di fase (t F I-IPh )
0.00...10.00 s (risoluzione 0.01 s)
Tempo di ricaduta blocco selettivo interno in uscita per funzioni di terra (t F I-IE )
0.00...10.00 s (risoluzione 0.01 s)

‡ Monitoraggio interruttore
Diagnostica interruttore
Soglia conteggio aperture ([Link]) 0...10000 (risoluzione 1)
Soglia sommatoria correnti interrotte (SumI) 0....5000 I n (risoluzione 1 I n )
Soglia sommatoria I2t interrotte (SumI^2t) 0....5000 (I n )2∙s (risoluzione 1 I n 2∙s)
Tempo di apertura interruttore per calcolo I^2t (t break ) 0.05...1.00 s (risoluzione 0.01 s)
Massimo tempo di apertura ammesso per interruttore (t break >) 0.05...1.00 s (risoluzione 0.01 s)

‡ Monitoraggio TA - 74CT
Soglia 74CT (S< ) 0.10...0.95 (risoluzione 0.01)
Soglia di massima corrente 74CT (I * ) 0.10...1.00 I n (risoluzione 0.01 In)
Tempo intervento S< (t S <) 0.03...200 s
0.03...9.99 s (risoluzione 0.01 s)
10.0...99.9 s (risoluzione 0.1 s)
100...200 s (risoluzione 1 s)
Rapporto di ripristino per la soglia I * 0.95...0.98
Tempo di ripristino ≤ 0.04 s
Precisione soglia S< ± 4%
Precisione soglia I * ± 3% ± 0.5% In
Precisione tempo d’intervento 5% or ± 10 ms

‡ Stato diagnostica filo pilota

Periodicità impulsi di diagnostica BLOUT1 (PulseBLOUT1) OFF-0.1-1-5-10-60-120 s
Intervallo di controllo impulsi di diagnostica BLIN1 (PulseBLIN1) OFF-0.1-1-5-10-60-120 s

‡ Misure mediate
Periodo per media fissa (t F I X ) 1...60 min (risoluzione 1 min)
Periodo per media mobile (t ROL ) 1...60 min (risoluzione 1 min)
Numero di periodi per media mobile (N. ROL ) 1...24 (risoluzione 1)

22 NA30 - Manuale - 09 - 2009 CARATTERISTICHE TECNICHE

‡ Oscillografia [1]
Formato COMTRADE
Modo di registrazione circolare
Frequenza di campionamento > 1 kHz
Set trigger:
Tempo pre-trigger 0.05...1.00 s (risoluzione 0.01 s)
Tempo post-trigger 0.05...60.00 s (risoluzione 0.05 s)
Set canali campionati:
iL1, iL2 , iL3, iE , uE
Set canali di misura:
Grandezze registrabili nei canali Analog 1...Analog 12 Frequenza, IL1, IL2 , IL3, IE , PhiE ,
IL1-2nd, IL2-2nd, IL3-2nd, I-2nd /IL

Set canali digitali:

Grandezze registrabili nei canali Digital 1...Digital 12 K1,... K6, K7...K10
IN1, IN2,..., IN5...IN42[2]

‡ PLC (Programmable Logic Controller) [3]

Norme di riferimento IEC 61131-3
Linguaggio[4] IL (Instruction List)
Ingressi:
Ingressi logici IN1, IN2 a bordo del relè
IN8...IN10 con modulo MRI
IN11...IN26 con un modulo MID16
IN27...IN42 con due moduli MID16
Ingressi logici temporizzati[5] IN1, IN2 a bordo del relè
IN8...IN10 con modulo MRI
IN11...IN26 con un modulo MID16
IN27...IN42 con due moduli MID16
Avviamento di tutte le funzioni Start I>, Start I>>,...ecc
Intervento di tutte le funzioni Trip I>, Trip I>>,...ecc
Misure IL1, IL2,...ecc
Temperatura Pt100
Ingressi di blocco BLK2IN-Iph, BLK2IN-IE,...ecc

Uscite:
Relè finali K11...K6 a bordo del relè
K7...K10 con modulo MRI

LEDs START, TRIP, L1...L6 a bordo del relè

L7...L10 con modulo MRI
Uscite di blocco BLK2OUT-Iph, BLK2OUT-IE,...ecc
Convertitore di corrente DAC

Nota 1 Per l’attivazione della funzione è necessaria la relativa licenza; contattare Thytronic per l’acquisto
Nota 2 Lo stato dei relè finali K7...K10 e degli ingressi logici IN3...IN42 è significativo solo se i circuiti di I/O corrispondenti sono presenti (moduli MRI e
MID16 collegati su Thybus)
Nota 3 Per l’attivazione della funzione è necessaria la relativa licenza; contattare Thytronic per l’acquisto
Nota 4 Con versione ThySetter V3.4.3 e versione compilatore IEC 61131-3 V1.2.7 attualmente è previsto solo il linguaggio IL (Instruction List);
altri linguaggi, definiti nella parte 3 dello standard IEC 61131 (ST (Structured Text)), LD (Ladder Diagram), FBD (Function Block Diagram), SFC
(Sequential Functional Chart), saranno disponibili in futuro
Nota 5 Viene acquisito lo stato dell’ingresso a valle dei temporizzatori tON e tOFF

CARATTERISTICHE TECNICHE NA30 - Manuale - 09 - 2009 23

 3.9 MISURE
Dirette
Frequenza (f )
Valore RMS della fondamentale correnti di fase (I L1, I L 2 , I L 3 )
Valore RMS della fondamentale corrente residua (I E )
Valore RMS della fondamentale tensione residua (U E )

Calcolate
Immagine termica (DTheta)
Corrente massima tra I L1-I L2-I L3 (I Lmax)
Corrente minima tra I L1-I L2-I L3 (I Lmin)
Corrente media tra I L1-I L2-I L3 (I L)

Sequenze
Corrente di sequenza diretta (I 1)
Corrente di sequenza inversa (I 2 )
Rapporto corrente di sequenza inversa/corrente di sequenza diretta (I 2 /I 1)

Seconda armonica
Seconda armonica delle correnti di fase (I L1-2nd , I L 2-2nd , I L 3-2nd )
Rapporto percentuale massima seconda armonica delle correnti di fase/componente fondamentale
(I -2nd /I L )
Terza armonica
Terza armonica delle correnti di fase (I L1-3rd , I L 2-3rd , I L 3-3rd )
Terza armonica della corrente residua (I E-3rd )
Terza armonica della tensione residua (U E-3rd )

Quarta armonica
Quarta armonica delle correnti di fase (I L1-4th , I L 2-4th , I L 3-4th)
Quinta armonica
Quinta armonica delle correnti di fase (I L1-5th , I L 2-5th , I L 3-5th)

Mediate di fase
Media fissa correnti di fase (I L1FIX , I L 2FIX , I L 3FIX )
Media mobile correnti di fase (I L1ROL , I L 2ROL , I L 3ROL )
Massima delle correnti di fase (I L1MA X , I L 2MA X , I L 3MA X )
Minima delle correnti di fase (I L1MIN , I L 2MIN , I L 3MIN )

PT100 [1]
Temperatura PT1 (T1)
Temperatura PT2 (T2 )
Temperatura PT3 (T3 )
Temperatura PT4 (T4 )
Temperatura PT5 (T5 )
Temperatura PT6 (T6 )
Temperatura PT7 (T7 )
Temperatura PT8 (T8 )

Nota 1 La funzione 26 è disponibile nel momento in cui viene abilitato il modulo MPT collegato al relè su Thybus.

24 NA30 - Manuale - 09 - 2009 CARATTERISTICHE TECNICHE

 4 C A R AT T E R I S T I C H E D I F U N Z I O N A M E N T O
4.1 DESCRIZIONE HARDWARE
Lo schema di principio sotto riportato illustra i blocchi significativi che compongono il relè.

MMI
LCD
LEDs
ETHERNET
RS232

RS485
1A/5A

EEprom EEprom SRam INPUT MODULE

Flash SRam
≈
SPI
≈
CPU DSP ≈
Thybus

DUAL
PORT ≈
RTC

CPU BOARD
POWER FAIL
RESET
+10 V

+24 V
-10 V
+5 V

0V

BINARY INPUTS
IN1
POWER SUPPLY
IN2
IN3 Input

IN4
IN4

Uaux BLOCK I/O

BLKIN
Input
BLKOUT

RELAYS
POWER SUPPLY BOARD
K1...K6 Output contacts

[Link]

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 25

 I circuiti sono disposti su schede a circuito stampato secondo il criterio di suddivisione modulare
delle funzioni principali.
Scheda di alimentazione
La scheda comprende i componenti necessari per la funzione di conversione e stabilizzazione, rea-
lizzata con lo schema circuitale a commutazione, con modulazione della durata d’impulso.
Sono previste due versioni adatte per dinamiche di ingresso 24...48 V e 115...230 V.
Il circuito fornisce in uscita le tensioni stabilizzate +10 V e -10 V necessarie per i circuiti analogici di
misura e comando e +5 V per l’alimentazione dei circuiti digitali.
La scheda comprende inoltre:
CIRCUITI D’INGRESSO:
• Cinque ingressi logici.
• Un circuito d’ingresso di blocco (BLIN1).
Essi comprendono fotoaccoppiatori per garantire l’isolamento galvanico.
CIRCUITI D’USCITA:
• Un circuito di blocco d’uscita (BLOUT 1),
• Sei relè finali (K1...K6).

Modulo CPU
Questa scheda comprende tutti i circuiti necessari per l’elaborazione analogica e numerica dei se-
gnali.
Elaborazione analogica
Sono presenti:
• Circuiti di filtraggio anti aliasing.
• Circuiti di amplificazione per il condizionamento dei segnali d’ingresso.
• Circuiti di regolazione per le tensioni di riferimento del convertitore A/D.
I relè di protezione Pro_N utilizzano un processore DSP per l’elaborazione numerica dei segnali.
Le correnti in ingresso vengono campionate con 24 campioni al periodo.
Il criterio di misura consente di acquisire con precisione anche segnali contenete una componente
unidirezionale, tipicamente presente durante alcuni tipi di guasto.
La scheda comprende i relè finali con i relativi circuiti di comando.
CPU
E’ utilizzata una CPU a 32 bit che gestisce le periferiche relative a:
• Real Time Clock don condensatore tampone.
• Porta di comunicazione locale RS232.
• Porta di comunicazione RS485.
• Porta di comunicazione Thybus per il collegamento a moduli esterni e scheda MMI.
• Circuiti di comunicazione su rete ethernet (opzionali).
Memorie:
• SRam: RAM statica utilizzata per dati e cache, nonché per il fw.
• Memoria flash: utilizzata per la memorizzazione del fw ed i relativi aggiornamenti (upgrades).
• Memoria EEprom: utilizzata per i dati di calibrazione e la memorizzazione delle registrazioni dei
guasti.
• Dual port RAM: utilizzata per il trasferimento dei dati tra CPU e DSP.

Modulo ingressi
• Tre TA per la misura delle correnti di fase.
• Un TA per la misura della corrente residua.
• Un TV per la misura della tensione residua.
I circuiti sono adatti per il collegamento di TA esterni aventi corrente nominale secondaria 1 A o
5 A.[1]

MMI (tastiera, LED e display)

Il modulo MMI (Man Machine Interface) include:
• Una tastiera con otto tasti.
• Un display LCD alfanumerico con retroilluminazione.
• Otto LED di segnalazione.
Il modulo è collegato alla scheda CPU mediante un cavo dotato di connettore tipo RJ allo scopo di
poter accedere alla scheda CPU per l’eventuale programmazione dei DIP-switch relativi all’imposta-
zione della corrente nominale.
Nelle versioni con pannello operatore separato, la medesima connessione consente di svincolare il
modulo dalla base.

Nota 1 Il valore nominale delle correnti di fase e residua è impostabile mediante microinterruttori (dip-switch).

26 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 4.2 DESCRIZIONE DEL SOFTWARE
Il software che gestisce il funzionamento dei relè Pro_N è composto dagli elementi fondamentali
illustrati nello schema a blocchi sotto riportato.

Ethernet RS485 RS232

TIMER I/O boards

RTOS timer KEYS

PC com
Sync +
RTOS timer RTC refresh
Messages
EEPROM Binary inputs
RTOS timer update

Output relays
RAM/EPROM Diagnostic
memory check
LEDs
I/O
Data Base DATA BASE Thybus
Fast devices
Counters
EEPROM
Events
MMI Slow devices
sampling Measures
DSP
RTOS timer
Oscillography
KEYS
SIMBOLOGIA

task Processo (task)

Drivers Libreria funzionale (Drivers)

RTOS timer Timer del sistema operativo

Interrupt [Link]

Software di base
E’ composto dai moduli di base che risultano indipendenti dalle applicazioni specifiche. La struttura
è modulare e scalabile in modo da adattarsi automaticamente all’impiego su applicativi diversi.
Il sistema è assimilabile al BIOS (Basic Input-Output System) presente nel personal Computer ed ha
tre funzioni principali:
• Eseguire una serie di test diagnostici all’avvio;
• Localizzare il sistema operativo e caricarlo nella RAM;
• Fornire una interfaccia software per l’accesso all’hardware del relè

Sistema operativo real-time

Il sistema impiega un sistema operativo specializzato per il supporto di applicazioni software
real-time (RTOS).
Il sistema operativo in “tempo reale” possiede una architettura “multithread preemptive” in grado
di gestire molteplici sottoprocessi
Il kernel rappresenta il nucleo del sistema e comprende le funzioni di elaborazione più vicine ai
circuiti elettronici.
Il software è vincolato ad una struttura a task con interruzioni operanti con diversi livelli di priorità.

Processi (task)
I task (processi e thread) sono i componenti base che costituiscono il sistema.
Esempi di task sono:
• Gestione dei pulsanti
• Aggiornamento RTC (Real Time Clock)
• Aggiornamento RAM/EEPROM
• Diagnostica dei processi
• Lettura ingressi
• Comando relè finali

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 27

 • Gestione MMI
• Gestione periferiche
• Elaborazione misure DSP

Firmware DSP
Mediante il calcolo della trasformata discreta di Fourier (DFT), sulla base di 24 campioni/periodo
si estrae l’informazione di ampiezza e fase di tutte le misure di tensione e di corrente; esse sono
costantemente aggiornate a disposizione di tutti gli algoritmi applicativi di protezione e controllo. Gli
algoritmi provvedono a generare i sincronismi (timers) per il campionamento dei segnali analogici e
l’elaborazione numerica.

Drivers
La libreria dei drivers contiene tutti i moduli specializzati per le funzioni di comando e controllo che
costituiscono l’anello di collegamento tra il kernel e l’applicativo. Esempi di drivers sono:
• Gestione del data base
• Gestione messaggi PC
• Gestione messaggi TCP/IP
• Gestione protocollo di base (Basic Protocol)
• Gestione contatori
• Gestione eventi
• Gestione misure
• Gestione oscilloperturbografia

Software applicativo
Il software applicativo rappresenta la specializzazione del sistema basato sui moduli costituenti il
software di base; esso contiene tutti gli elementi che realizzano le funzioni di protezione e controllo.
I moduli fondamentali sono:
• Funzione diagnostica di livello applicativo,
• Gestione ingressi (ingressi logici),
• Funzioni di protezione,
• Registrazione eventi,
• Gestione uscite (relè finali e LED)
Ogni elemento (Kernel, Drivers e Applicativo) può essere, a sua volta diviso in moduli:
Protocollo di base (kernel)
Il driver Basic Protocol (BP) gestisce la comunicazione di servizio tra l’unità DSP e la CPU attraverso
un canale di comunicazione dedicato con i seguenti servizi:
• Scambio dati ed informazioni,
• Calibrazione,
• Upgrade fw DSP,
Upgrade fw applicativo.
Comunicazione (drivers)
La protezione implementa il protocollo MODBUS TCP/IP per il dialogo con interfaccia di rete, i pro-
tocolli ModBus RTU, IEC 60870-5-103 e DNP3 su RS485 ed il protocollo MODBUS RTU RS232 verso il
sw di parametrizzazione ThySetter.
Sono previsti tutti i codici principali secondo lo standard corrispondente; per la descrizione comple-
ta e la mappa degli indirizzi occorre fare riferimento ai manuali di programmazione remota.
MMI (drivers)
Si occupa della gestione dei menù, disponibili sia sul pannello sia mediante messaggi, che possono
essere percorsi mediante comandi che utilizzano la tastiera, i led ed il display LCD.

Data Base
Il data base è strutturato con criteri di modularità in tre sezioni:
• RAM contenente i dati volatili,
• REE e PAR contenenti i dati registrati in memoria non volatile.

Self test (Applicativo)

La funzione controlla ciclicamente il funzionamento delle principali funzioni hw e sw senza interve-
nire con ritardi significativi sul ciclo di elaborazione.
In particolare sono verificate le seguenti funzioni:
• I livelli delle tensioni di riferimento;
• La continuità delle bobine dei relè finali;
• Il controllo del flusso del programma mediante monitoraggio dei tempi di esecuzione e della occu-
pazione dell’area di stack;
• La congruenza dei dati nei blocchi REE e PAR duplicati in EEPROM.

Tool di sviluppo (Builder)

Per lo sviluppo del progetto è stato sviluppato uno strumento CASE addetto alla produzione otti-
mizzata di codice sw per la gestione della calibrazione, del data base e dei files Xml utilizzati per la
comunicazione. Il criterio di produzione automatica del codice garantisce la qualità del risultato in
termini di riusabilità, verificabilità e manutenibilità del ciclo di vita del sw.

28 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 4.3 DESCRIZIONE INGRESSI/USCITE
Ingressi di misura
Sono disponibili i seguenti ingressi:
• Tre ingressi amperometrici di fase con corrente nominale selezionabile tra 1 A e 5 A mediante
microinterruttore (Dip-switch).
• Un ingresso amperometrico di corrente residua con corrente nominale selezionabile tra 1 A e 5 A
mediante microinterruttore (Dip-switch).
• Un ingresso voltmetrico di tensione residua con tensione nominale di riferimento di 100V.

NA30

1 ingresso di tensione residua

3 ingressi correnti di fase

1 ingresso di corrente residua

[Link]

I circuiti d’entrata sono opportunamente dimensionati per sopportare i valori di corrente e di tensio-
ne che si presentano in caso di guasto in regime permanente.

Elaborazione dei segnali misurati

Il sistema comprende diversi livelli di elaborazione:
• Acquisizione (livello base).
• Misure dirette dei segnali fisici (primo livello).
• Misure calcolate (secondo livello).
• Misure derivate (terzo livello).
Le misure elaborate in un determinato livello sono basate su dati elaborati nel livello precedente.
Ad ogni livello trovano corrispondenza le relative allocazioni di risorse in termini di priorità dei pro-
cessi di elaborazione relativi (circuiti di condizionamento e conversione, DSP e CPU).

ACQUISIZIONE (livello base)

Sui segnali d’ingresso, opportunamente condizionati, il relè effettua il campionamento delle seguenti
grandezza elettriche 16 volte a periodo:

ACQUISIZIONE

≈ VALORI ISTANTANEI

[Link]

- iL1...iL3 valore istantaneo delle correnti di fase

- iE valore istantaneo della corrente residua
- uE valore istantaneo della tensione residua

A partire dai valori campionati delle grandezze elettriche d’ingresso di cui sopra, il relè elabora una
serie di misure, di cui alcune vengono impiegate per le funzioni di protezione-monitoraggio-controllo
e/o per visualizzazione a display o alle interfacce di comunicazione seriale e/o per registrazione
oscillografica.

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 29

 Le misure elaborate dal relè, a partire dai valori campionati delle grandezze d’ingresso sono rag-
gruppate nelle seguenti classificazioni

• Dirette
• Calcolate
• Fase
• Sequenze
• Armoniche
• Mediate
Si seguito vengono indicate le misure rientranti in ciascuna di tali classificazioni, ne viene descritto
l’algoritmo di elaborazione ed indicato il relativo impiego nel relè.

Dirette
• Frequenza di rete. La misura di periodo viene effettuata sui segnali di corrente di fase.

ACQUISITION
CT
i L1
IL1 ≈

i L2 f
IL2 ≈ (Hz)
T

i L3
IL3 ≈
F. a i

I valori istantanei dei segnali d’ingresso sono elaborati mediante algoritmo DFT (Discrete Fourier
Transform) allo scopo di calcolarne l’ampiezza e la fase della componente fondamentale per:

• Correnti di fase IL1, IL2, IL3

ACQUISIZIONE
TA
i L1, i L2 , i L3 IL1, IL2 , IL3
≈ DFT (In)

[Link]

• Corrente residua IE

ACQUISIZIONE
TA
iE IE
≈ DFT (IEn)

[Link]

• Tensione residua UE

ACQUISIZIONE UE
TV DFT (fondamentale) (UEn)

≈ uE

U E3H
DFT (3a armonica) (UEn)
UE . a i

Calcolate
Le misure fisiche sono composte vettorialmente; per ognuna delle grandezze sotto elencate viene
restituita la misura in valore efficace (RMS) della componente fondamentale:
• Immagine termica Δθ

IL1
I1
I1 = (IL1 + e+j120°IL 2 + e-j120°IL 3 ) It h 2
IL2
I2
2 2
It h = √(I1 + K2 ∙I2 )
2
dΔθ Δθ IB
+ =
( ) Δθ
(ΔθB )
-j120° +j120°
IL3 I2 = (IL1 + e IL 2 + e IL 3 ) dt T+ T+

[Link]

30 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Fase
• Sfasamento della corrente residua rispetto alla tensione residua (positivo con corrente in ritardo
rispetto alla tensione): PhiE,

UE
Phi E
ϕE = IE - U E (° )
IE
[Link]

Sequenze
• Componente fondamentale della corrente di sequenza diretta: I1
• Componente fondamentale della corrente di sequenza inversa: I2
I 1 -I 2 . a i
IL1
+j120° -j120° I1
IL2 I1 = (IL1 + e IL 2 + e IL 3 ) / 3 (In)
I2
IL3 I2 = (IL1 + e-j120°IL 2 + e+j120°IL 3 ) / 3 (In)
-j120° 1 √3 +j120° 1 √3
e = - -j e =- +j
2 2 2 2

Mediate
• Media fissa (IL1FIX, IL2FIX, IL3FIX)
Viene calcolata la media aritmetica dei valori delle correnti di fase IL1, IL2, IL3 dei valori acquisiti ogni
secondo in un intervallo di tempo t FIX impostabile tra 1 e 60 minuti con aggiornamento al termine
dell’intervallo medesimo.

IL1 tF I X ∙ 60
1
IL2 IL x F I X
tF I X ∙ 60
¥ IL x n IL1F I X, IL 2 F I X,IL 3 F I X
(In )
1s n=1
IL3
tF I X tF I X tF I X tF I X

F i x -De m a n d . a i

• Media mobile (IL1ROL, IL2ROL, IL3ROL)

Viene calcolata la media aritmetica, in una finestra di tempo mobile pari a NROL∙t ROL dei valori delle
correnti di fase IL1, IL2, IL3 dei valori acquisiti ogni secondo, in cui t ROL rappresenta la durata di ogni
sottointervallo di tempo impostabile tra 1 e 60 minuti e NROL rappresenta il numero di sottointervalli di
tempo impostabile tra 1 e 24, con aggiornamento al termine del sottointervallo medesimo.

Esempio media mobile con N ROL=4

Media aritmetica nell’inervallo t ROL

IL1ROL
IL1
N R OL t R OL∙60 IL 2 ROL
IL2
IL x ROL = 1 ¥
1
¥ IL x k (In )
IL3 NROL tROL∙60
1s n=1 k=1 n IL 3 ROL
tROL tROL tROL tROL tROL tROL
0 1 2 3 4 5 6
NROL
[Link]

• Massimo (IL1MAX, IL2MAX, IL3MAX)

Viene calcolato il massimo valore della media aritmetica dei valori delle correnti di fase IL1, IL2, IL3 dei
valori acquisiti ogni secondo in una finestra temporale t ROL impostabile tra 1 e 60 minuti (parametro
comune alla media mobile) con aggiornamento al termine dell’intervallo medesimo.

Massimo valore delle medie nell’inervallo t ROL

Media aritmetica nell’inervallo t ROL
IL1MA X
IL1
IL2 IL 2 MA X (In )
t R OL∙60
1
IL3 IL x MA X= MAX
tROL∙60
¥ IL x n IL 3 MA X
1s n=1
tROL tROL tROL tROL tROL tROL

[Link]

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 31

 • Minimo (IL1MIN, IL2MIN, IL3MIN)
Viene calcolato il minimo valore della media aritmetica dei valori delle correnti di fase IL1, IL2, IL3 dei
valori acquisiti ogni secondo in una finestra temporale t ROL impostabile tra 1 e 60 minuti (parametro
comune alla media mobile) con aggiornamento al termine dell’intervallo medesimo.

Minimo valore delle medie nell’inervallo t ROL

Media aritmetica nell’inervallo t ROL

IL1MIN
IL1
t R OL∙60
1 IL 2 MIN
IL2 IL x MIN = MIN
tROL∙60
¥ IL x n (In )
IL3 1s n=1
IL 3 MIN
Reset

tROL tROL tROL tROL tROL tROL

[Link]

Le grandezze misurate sopra descritte sono impiegate nelle unità di elaborazione indicate nelle ta-
belle riportate nelle pagine seguenti.

Convenzioni delle misure

Senso di rotazione dei fasori
Il senso di rotazione convenzionale assunto per i fasori di tensione e corrente è quello antiorario.

[Link]

Successione ciclica delle fasi

Per una terna di fasori di tensione o corrente ruotante in senso antiorario, si assume convenzional-
mente un senso ciclico diretto se le tre fasi si susseguono nell’ordine L1, L2, L3 ed un senso ciclico
inverso se le tre fasi si susseguono nell’ordine L1, L3, L2.

UL1,IL1 UL1,IL1

UL3,IL3 UL2,IL2 UL2,IL2 UL3,IL3

Te rn a d i s e n s o ci cl i co di retto Terna di s ens o ci cl i co i nv ers o

[Link]

32 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

Impiego dei segnali misurati
L’impiego delle grandezze per le funzioni di protezione, monitoraggio e controllo, è elencato nelle
tabelle sotto riportate

Selettività logica interna (Block4)

Avviamento (START) Relè K1...K6

Avviamento (START) LEDs L1...L5

Ingresso blocco selettivo BLIN1

Uscita blocco selettivo BLOUT1

Ritenuta di seconda armonica

Intervento (TRIP) Relè K1...K6

Intervento (TRIP) LEDs L1...L5

Selettività logica (Block2)

Temperatura (PT1....PT8)
Ingresso logico IN1, IN2

Cold Load Pickup (CLP)

Blocco logico (Block1)

IL1-2nd, IL2-2nd, IL3-2nd
IL1, IL2 , IL3
i L1, i L2 , i L3

UE
uE
IE
iE

I1
I2
f
PROTEZIONE
Termica da sonde termometriche (26) g
Immagine termica (49) g g g g g g g g g g g g g g
Massima corrente di fase (50/51) g g g g g g g g g g g g
Massima corrente residua (50N/51N) g g g g g g g g g g g g
Massima tensione residua (59N) g g g g g g g g g g
Direzionale di terra (67N) g g g g g g g g g g g g
Mancata apertura interruttore (BF) g g g g g g g g
MONITORAGGIO e CONTROLLO
Monitoraggio TA (74CT) g g
Supervisione del circuito di scatto (TCS) g
Ritenuta di seconda armonica (2NDH-REST) g
Blocco logico (Block1) g
Selettività logica (Block2) g g g g
Selettività logica interna (Block4)
Diagnostica g g g
Stato delle funzioni g
Stato ingressi g
Stato Blocco Selettivo (Block2) g g
Stato uscite g g g g
MISURE
Frequenza g
Corrente di fase g
Corrente residua g
Corrente di sequenza diretta g
Corrente di sequenza inversa g
Immagine termica g
Tensione residua g
Sfasamento correnti di UE rispetto a IE g g
Temperatura (Pt100 con modulo MPT) g
REGISTRAZIONE EVENTI
Event 0 g g g g g
Event 1 g g g g g
Event ... g g g g g
Event 299 g g g g g
REGISTRAZIONE GUASTI
Fault 0 g g g g g g g g
Fault 1 g g g g g g g g
Fault ... g g g g g g g g
Fault 19 g g g g g g g g
OSCILLOGRAFIA
Record 1 g g g g g g g g g g g g g
Record 2 g g g g g g g g g g g g g
Record ... g g g g g g g g g g g g g

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 33

Ingressi logici
Sono disponibili cinque ingressi logici.
Gli ingressi, liberi da tensione, devono essere pilotati applicando una tensione esterna, (solitamente
la tensione ausiliaria di alimentazione).
Per i collegamenti occorre far riferimento agli schemi d’inserzione.
Per ciascun ingresso sono impostabili i seguenti parametri:
• Logica DIRETTA (attivo quando l’ingresso risulta alimentato), oppure INVERSA (attivo senza ten-
sione in ingresso).
• Ritardo alla attivazione (IN1 tON,... IN5 tON) e Ritardo alla ricaduta (IN1 tOFF,... IN5 tOFF) ).
• Associazione funzioni agli ingressi.

L’impostazione dei temporizzatori di Attivazione e Disattivazione consente di inserire un ritardo di

durata programmabile sulle transizioni dei segnali di ingresso; in particolare la transizione positiva
viene considerata valida solo se il rispettivo ingresso rimane stabilmente attivo per un tempo mag-
giore oppure uguale al ritardo t ON impostato; analogamente, per le transizioni negative, l’ingresso
deve rimanere nello stato di riposo per un tempo maggiore oppure uguale al ritardo t OFF impostato.

BINARY INPUT

t ON t ON t OFF t OFF

INTERNAL STATE

t
[Link]

Nel diagramma sopra riportato il segnale INTERNAL STATE rappresenta lo stato del segnale logico
utilizzato nelle elaborazioni successive.

Ogni ingresso logico può essere associato ad una tra le funzioni predefinite elencate nella tabella
sotto riportata.
Ingressi logici
FUNZIONI
IN1 IN2 IN3 IN4 IN5

Reset segnalazioni g g g g g
Selezione configurazione (commutazione tra banco A e B) g g g g g
Trigger Guasto (memorizzazione guasto) g g g g g
Blocco selettivo IPh/IE g g g g g
Blocco selettivo IPh g g g g g
Blocco selettivo IE g g g g g
Blocco logico g g g g g
TCS1 (supervisione circuito di scatto) g g g g g
TCS2 (supervisione circuito di scatto) g g g g g
Scatto ProtExt (intervento protezioni esterne) g g g g g
Reset Contatori g g g g g
Reset CB Monitor (azzeramento dati monitoraggio interruttore) g g g g g
52a (acquisizione contatto ausiliario) g g g g g
52b (acquisizione contatto ausiliario) g g g g g
Apertura interruttore g g g g g
Chiusura interruttore g g g g g
Init DTheta (inizializzazione immagine termica) g g g g g
Remote trip (telescatto) g g g g g
Reset misure mediate g g g g g
74VTExt (acquisizione di 74VT proveniente da un circuito esterno) g g g g g

34 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Reset segnalazioni
Se la funzione che ha prodotto l’intervento è tornata in condizione di riposo, l’attivazione dell’ingres-
so produce il ripristino dei relè finali programmati con modo di funzionamento memorizzato e dei
LED.

Set-Reset latch

TRIPPING M ATRIX
(LED+REL AYS)
S
Set (ON≡turn on LED/relay)
≥

Reset LEDs Logic INx t O N INx t O F F

&
R ≥
n.c. INx t ON INx t OFF Reset (ON≡turn off LED/relay) &
n.o. T 0 0 T
Binary input INx (x=1... 5)

Reset segnalazioni da ingresso logico [Link]

Selezione configurazione
I relè di protezione Pro_N dispongono di due configurazioni di taratura indipendentemente program-
mabili (Configurazione A e B) L’attivazione dell’ingresso produce la commutazione del banco di tara-
tura abilitando i parametri di configurazione relativi al banco B alternativo a quello corrente A.[1]

Profile B Profile A Profile selection

Profile B Profile A (A, B, from binary input)

Set profile Logic INx t O N INx t O F F

n.c. INx t ON INx t OFF OFF≡Profile A, ON≡Profile B

n.o. T 0 0 T
Binary input INx (x=1... 5)

Commutazione configurazioni di taratura da ingresso logico Switch-profi[Link]

Trigger Guasto
L’attivazione dell’ingresso produce la memorizzazione delle grandezze d’entrata nella registrazione
dei guasti (SFR); la memorizzazione avviene con procedura analoga a quella messa in atto automati-
camente nel caso di intervento di una funzione di protezione.

Fault recording

IL1->IL1r
Logic INx t O N INx t O F F IL2 ->IL2r
Fault trigger Protection
.....
element
n.c. INx t ON INx t OFF ≥1 DTheta->DTheta-r
n.o. T 0 0 T Inputs
Outputs
Binary input INx (x=1... 5) Fault cause info

Trigger registrazione guasti da ingresso logico [Link]

Nota 1 Affinché la commutazione di configurazione sia abilitata, occorre programmare “da INPUT” il parametro presente nel menù “Configurazione
selezionata”

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 35

 Blocco selettivo IPh/IE
L’attivazione dell’ingresso produce un blocco[1] comune alle soglie delle protezioni di fase
e di terra.
La programmazione degli ingressi logici IN1 e IN2 per l’acquisizione di blocco selettivo (Block2)
proveniente da una protezione esterna è descritta nello schema funzionale sotto riportato.

towards reset timer

Block2 input enable (ON≡Enable)
Block2 IN
& xxxxx Trip Block2

t B-Iph
FROM PHASE PROTECTIONS t B-Iph
≥1 IPh Block2 input
T 0
FROM ANY PROTECTIONS

Logic IN2 t ON IN2 t OFF IPh/IE Block2

Block2IPh/IE
n.c. INx t ON INx t OFF ≥1 Block2 IN diagnostic
n.o. T 0 0 T
Binary input INx (x=1... 5) t B-IE

t B-IE
≥1 IE Block2 input
FROM GROUND FAULT PROTECTIONS T 0

Block2 input

Impiego degli ingressi logici per selettività logica (Block2) [Link]

Blocco selettivo IPh

L’attivazione dell’ingresso produce un blocco[1] per le seguenti soglie delle protezioni di fase.

Blocco selettivo IE
L’attivazione dell’ingresso produce un blocco[1] per le seguenti soglie delle protezioni di terra.

Blocco logico
L’attivazione dell’ingresso produce un blocco per un tempo pari alla durata di attivazione dell’ingres-
so medesimo[2]; l’abilitazione di ogni soglia di blocco logico avviene nel menù di programmazione
relativo alla funzione che si intende bloccare.[3]
Il disegno sotto riportato illustra l’impiego dell’ingresso logico IN1 per l’acquisizione del blocco lo-
gico (Block1) generato da un segnale esterno; nell’esempio il segnale di blocco logico concorre
(logica OR) insieme al blocco selettivo (Block2) a bloccare la funzione relativa (xxx).

from Block2 (ON≡Block)

≥1 Blocking
Enable (ON≡Enable)
Block1
& xxxx Block1

Block1 Logic IN1 t O N IN1 t O F F

n.c. IN1 t ON IN1 t OFF Block1 input (ON≡Block)

Block1
n.o. T 0 0 T
Binary input INx (x=1... 5)

Assegnazione ingresso logico alla acquisizione del segnale di blocco logico (Block1) [Link]

Reset Contatori
L’attivazione dell’ingresso produce l’azzeramento di tutti i contatori parziali del numero di interventi/
avviamenti di ciascuna soglia.[4]

Nota 1 Per una descrizione dettagliata della funzione di blocco per selettività logica occorre far riferimento alla descrizione contenuta nel capitolo
“Blocco per selettività logica”.
Negli schemi il blocco selettivo è rappresentato da “Block2” (simbologia utilizzata nella versione in lingua inglese e su MMI)
Nota 2 A differenza del blocco selettivo, che prevede una logica di sicurezza basata su temporizzatori programmabili, l’attivazione produce il blocco
della protezione per un tempo pari alla durata di attivazione dell’ingresso medesimo.
Negli schemi il blocco logico è rappresentato da “Block1” (simbologia utilizzata nella versione in lingua inglese e su MMI)
Nota 3 L’attivazione di un ingresso digitale produce il blocco di tutte le soglie delle funzioni programmate per essere bloccate dal blocco logico
Nota 4 L’azzeramento dei contatori totali è fattibile solo mediante ThySetter con sessione a Livello 1 (accessibile con password)

36 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 TCS1-TCS2
Supervisione del circuito di apertura dell’interruttore (TCS “Trip Circuit Supervision”).
La funzione può essere realizzata utilizzando uno oppure due ingressi logici.
Per una completa descrizione occorre far riferimento al paragrafo corrispondente.

+UAUX
Logic IN1 t O N IN1 t O F F
TCS1
n.c. IN1 t ON IN1 t OFF
n.o. 74TCS logic
T 0 0
TRIP Binary input INx (x=1... 5)

TCS2
Logic IN1 t O N IN1 t O F F
52
5 52b
n.c. IN1 t ON IN1 t OFF
74TCS logic
n.o. T 0 0
Binary input INx (x=1... 5)
-UAUX
Monitoraggio del circuito di scatto - 74TCS con impiego di due ingressi logici [Link]

Scatto ProtExt
L’acquisizione dell’ingresso consente di rilevare l’intervento di una protezione esterna: l’informazio-
ne viene utilizzata nella funzione di mancata apertura interruttore (Breaker Failure).

+UAUX

Trip ProtExt Logic IN1 t O N IN1 t O F F

IN+
n.c. IN1 t ON IN1 t OFF
IN- n.o. Breaker failure (BF)
T 0 0 T
Binary input IN1
-UAUX
Assegnazione ingresso logico alla acquisizione del segnale d’intervento di una protezione esterna [Link]

Reset conteggi monitoraggio

interruttore (Reset CB Monitor)
L’attivazione dell’ingresso produce l’azzeramento di tutti i conteggi relativi alla diagnostica dell’in-
terruttore:
• Sommatoria correnti interrotte fase IL1, IL2 , IL3
• Sommatoria SumI2t interrotte fase IL1, IL2 , IL3
• Contatore aperture.

52a-52b
L’acquisizione degli ingressi, collegati rispettivamente ai contatti ausiliari dell’interruttore,[1] consen-
te di rilevare lo stato dell’interruttore stesso; l’informazione viene utilizzata nelle seguenti funzioni:
• Controllo dello stato dell’interruttore (aperto-chiuso).
• Diagnostica interruttore (conteggio del numero e della durata delle manovre di apertura e chiusura).
• Mancata apertura interruttore (BF).

+UAUX
52a Logic IN1 t O N IN1 t O F F
IN+
n.c. IN1 t ON IN1 t OFF
IN- n.o. T 0 0 T
52 Binary input INx (x=1... 5)
52a 52b CB position
CB diagnostic
52b Logic IN2 t O N IN2 t O F F Breaker failure (BF)
IN+
n.c. IN2 t ON IN2 t OFF
IN- n.o. T 0 0 T
Binary input INx (x=1... 5)
-UAUX
Assegnazione ingressi logici alla acquisizione dello stato dei contatti ausiliari dell’interruttore [Link]

Nota 1 Convenzionalmente 52a rappresenta il contatto ausiliario che risulta nella medesima posizione dei contatti di potenza, mentre 52b rappresenta
il contatto ausiliario che risulta nella posizione opposta rispetto ai contatti di potenza

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 37

 Apertura interruttore
Chiusura interruttore
L’acquisizione dei segnali esterni consente di comandare l’apertura e la chiusura dell’interruttore.

+UAUX Comando +UAUX

Apertura Apertura interruttore Logic IN1 t O N IN1 t O F F
IN+
n.c. IN1 t ON IN1 t OFF
IN- n.o. T 0 0 T

TRIPPING M ATRIX
52a O -UAUX

(LED+REL AYS)
Binary input INx (x=1... 5)
52 52b

Comando
Chiusura Chiusura interruttore Logic IN2 t O N IN2 t O F F -UAUX I
IN+

IN- n.c. IN2 t ON IN2 t OFF

n.o. T 0 0 T
-UAUX Binary input INx (x=1... 5)

Assegnazione ingressi logici alla acquisizione dei segnali di comando apertura e chiusura dell’interruttore [Link]

Inizializzazione immagine termica

(Init DTheta)
L’attivazione dell’ingresso produce l’inizializzazione dell’immagine termica (49).
Il valore di ripristino iniziale della funzione termica può essere impostato a 0 o a qualunque altro va-
lore mediante la taratura del parametro DθIN. L’immagine termica della protezione viene ripristinata
al valore DθIN ogni qualvolta il relè viene messo in servizio alimentandolo con la tensione ausiliaria,
oppure attivando l’ingresso logico.

+UAUX

Init DTheta Logic IN1 t ON IN1 t OFF

IN+
n.c. IN1 t ON IN1 t OFF
IN- DθP = DθIN t = T+·ln{[(Ith/IB)2-DθP/DθB]/[(Ith/IB)2-1.2]
n.o. T 0 0
Binary input INx (x=1... 5)
-UAUX
Associazione dell’ingresso logico alla inizializzazione dell’immagine termica (49) [Link]

Telescatto (Remote trip)

L’attivazione dell’ingresso produce la commutazione di un relè finale programmato per telescatto e
l’accensione del LED relativo.

+UAUX
Remote trip
TRIPPING M ATRIX

Remote trip Logic IN1 t O N IN1 t O F F

(LED+REL AYS)

n.c. IN1 t ON IN1 t OFF

n.o. T 0 0 T
Binary input INx (x=1... 5)

-UAUX
Assegnazione ingresso logico alla acquisizione del segnale d’ingresso di telescatto [Link]

Reset misure mediate

L’attivazione dell’ingresso produce l’azzeramento delle misure mediate.

38 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

Relè finali
Sono disponibili sei relè finali (K1...K6):[1]
• K1 e K2 aventi un contatto di scambio (SPDT, type C).
• K3, K4 and K5 aventi un contatto in chiusura (SPST-NO, type A).[2]
• K6 aventi un contatto in apertura (SPST-NC, type B).[3]
Ciascun relè finale è indipendentemente programmabile con modalità di funzionamento normalmen-
te eccitato o diseccitato (Logica ECCITATO/DISECCITATO) e con funzionamento non memoriz-
zato, impulsivo o memorizzato (Modo di funzionamento NON MEMORIZZATO/IMPULSIVO/
MEMORIZZATO).
E’ regolabile un temporizzatore per ciascun relè finale, avente funzione di durata minima impulso del
relè finale. I parametri sono impostabili nel menù Set\Uscite.

INPUT

tTR

OUTPUT NON MEMORIZZATO

OUTPUT MEMORIZZATO

OUTPUT IMPULSIVO

Tempo minimo di attivazione t

tTR
Modalità di funzionamento dei relè finali [Link]

La programmazione e la modifica della configurazione può essere eseguita in qualsiasi momento,

anche con il relè in servizio, separatamente per ciascuno dei relè finali.
Precisazioni:
• In caso di predisposizione di un relè finale normalmente diseccitato, esso si mantiene in condizio-
ne di riposo con grandezze d’entrata corrispondenti alla condizione di non intervento
• In caso di predisposizione di un relè finale normalmente eccitato, esso si mantiene in condizione
di lavoro in presenza di alimentazione e con grandezze d’entrata corrispondenti alla condizione di
non intervento
• In caso di predisposizione con ripristino automatico (Modo di funzionamento NON MEMORIZ-
ZATO) il relè finale passa nello stato di riposo al cessare della condizione anomala delle grandezze
d’entrata. E’ regolabile un temporizzatore per ciascun relè finale, avente funzione di tempo minimo
di permanenza in condizione di intervento del relè finale (Tempo minimo di attivazione)
• In caso di predisposizione con ripristino manuale (Modo di funzionamento MEMORIZZATO)
il relè finale rimane memorizzato in condizione d’intervento fino a che venga azionato il pulsante
RESET oppure venga impartito il medesimo comando mediante sw (ThySetter oppure bus di comu-
nicazione)
• In caso di predisposizione con funzionamento impulsivo (Modo di funzionamento IMPULSIVO)
il relè finale passa nello stato di riposo dopo un ritardo programmabile (Tempo minimo di attivazio-
ne) a prescindere dalla condizione delle grandezze d’entrata
• Si raccomanda di verificare che le caratteristiche dei contatti di uscita dei relè finali siano adegua-
te per il carico, in termini di corrente nominale, tensione nominale, potere di chiusura e potere di
interruzione facendo riferimento ai dati riportati nelle caratteristiche tecniche.

L’assegnazione di ciascun relè finale è indipendentemente programmabile all’interno del menù rela-
tivo alle singole funzioni di protezione, secondo la matrice descritta nella pagina seguente (Tripping
Matrix).[4][5]

Nota 1 Per i collegamenti occorre far riferimento allo Schema ingressi-uscite riportato nell’APPENDICE B1 del presente documento.
Nota 2 K3 e K4 hanno un terminale comune (A10).
Note 3 K5 e K6 hanno un terminale comune (A13).
Nota 4 L’assegnazione delle funzioni ai relè finali deve essere definita dall’utente in modo da evitare conflitti tra funzioni diverse.
La configurazione di fabbrica (default) prevede la disattivazione di tutti i relè finali.
Nota 5 Nel caso di predisposizione di un relè finale per la funzione autodiagnostica (Self test), è consigliabile programmare la modalità normalmente
eccitato, ripristino automatico (Logica ECCITATO, Modo di funzionamento NON MEMORIZZATO) in modo che esso si mantenga in
condizione di lavoro e si disecciti al mancare della tensione ausiliaria o comunque in caso di guasto dei circuiti interni del relè
(logica a sicurezza positiva).

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 39

 RELE’
FUNZIONI
K1 K2 K3 K4 K5 K6
g g g g g g
Anomalia g g g g g g

Prima soglia allarme protezione 49 (DthAL1-K) g g g g g g

Seconda soglia allarme protezione 49 (DthAL2-K) g g g g g g
Intervento protezione 49 (Dth>-K) g g g g g g

Avviamento prima soglia protezione 50/51 (I>ST-K) g g g g g g

Intervento prima soglia protezione 50/51 (I>TR-K) g g g g g g
Avviamento seconda soglia protezione 50/51 (I>>ST-K) g g g g g g
Intervento seconda soglia protezione 50/51 (I>>TR-K) g g g g g g
Avviamento terza soglia protezione 50/51 (I>>>ST-K) g g g g g g
Intervento terza soglia protezione 50/51 (I>>>TR-K) g g g g g g

Avviamento prima soglia protezione 50N/51N (IE >ST-K) g g g g g g

Intervento prima soglia protezione 50N/51N (IE>TR-K) g g g g g g
Avviamento seconda soglia protezione 50N/51N (IE>>ST-K) g g g g g g
Intervento seconda soglia protezione 50N/51N (IE>>TR-K) g g g g g g
Avviamento terza soglia protezione 50N/51N (IE>>>ST-K) g g g g g g
Intervento terza soglia protezione 50N/51N (IE>>>TR-K) g g g g g g

Avviamento prima soglia protezione 59N (UE>ST-K) g g g g g g

Intervento prima soglia protezione 59N (UE>TR-K) g g g g g g
Avviamento seconda soglia protezione 59N (UE>> ST-K) g g g g g g
Intervento seconda soglia protezione 59N (UE>>TR-K) g g g g g g

Avviamento prima soglia protezione 67N (IED>ST-K) g g g g g g

Intervento prima soglia protezione 67N (IED>TR-K) g g g g g g
Avviamento seconda soglia protezione 67N (IED>>ST-K) g g g g g g
Intervento seconda soglia protezione 67N (IED>>TR-K) g g g g g g
Avviamento terza soglia protezione 67N (IED>>>ST-K) g g g g g g
Intervento terza soglia protezione 67N (IED>>>TR-K) g g g g g g

Avviamento funzione di ritenuta di seconda armonica (I2ndh>ST-K) g g g g g g

Intervento funzione di ritenuta di seconda armonica (I2ndh>TR-K) g g g g g g

Intervento funzione di monitoraggio TA (S<TR-K) g g g g g g

Avviamento funzione di supervisione circuito di scatto (74TCS-ST-K) g g g g g g

Intervento funzione di supervisione circuito di scatto (74TCS-TR-K) g g g g g g

Blocco selettivo IN - Segnalazione tB-IPh/IE scaduto (tB-K) g g g g g g

Blocco selettivo OUT - Blocco selettivo in uscita per funzioni di fase (BLK2OUT-Iph-K) g g g g g g
Blocco selettivo OUT - Blocco selettivo in uscita per funzioni di terra (BLK2OUT-IE-K) g g g g g g
Blocco selettivo OUT - Blocco selettivo in uscita per funzioni di fase e terra (BLK2OUT-Iph/IE-K) g g g g g g

Avviamento protezione mancata apertura (BF-ST-K) g g g g g g

Intervento protezione mancata apertura (BF-TR-K) g g g g g g

Diagnostica conteggio aperture ([Link]-K) g g g g g g

Diagnostica sommatoria correnti interrotte (SumI-K) g g g g g g
Diagnostica sommatoria I^2t interrotte (SumI^2t-K) g g g g g g
Diagnostica tempo di apertura interruttore (tbreak-K) g g g g g g

Comando apertura interruttore (CBopen-K) g g g g g g

Comando chiusura interruttore (CBclose-K) g g g g g g

Scatto remoto (RemTrip-K) g g g g g g

Diagnostica filo pilota - Segnalazione impulsi non ricevuti a BLIN (PulseBLIN-K) g g g g g g

40 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

Segnalazione a LED
Sono disponibili otto LED:
• Un LED verde “ON”, indicante se acceso la corretta alimentazione ausiliaria del relè e se lampeg-
giante il verificarsi di un’anomalia rilevata dalla funzione di autodiagnostica interna.
• Un LED di colore giallo “START” , indicante se acceso l’avviamento di una o più funzione di protezione .[1]
• Un LED di colore rosso “TRIP” , indicante se acceso l’intervento di una o più funzione di protezione. [1]
• Cinque LED di colore rosso “1...5” , indicanti se accesi, l’intervento di una o più funzione assegna-
bile dall’utente.
Ciascun LED è indipendentemente programmabile con modalità di funzionamento:
• NON MEMORIZZATO: il LED si spegne automaticamente al cessare della causa che ne ha pro-
dotto l’accensione.
• MEMORIZZATO: il LED non si spegne automaticamente ma deve essere ripristinato manualmen-
te (mediante il pulsante RESET, ThySetter o comunicazione).
La programmazione e/o la modifica della configurazione può essere effettuata in qualsiasi momento,
anche con il relè in servizio, separatamente per ogni LED impostando i parametri presenti nel menù
Set\Led.

LEDs

L’assegnazione di ogni LED a qualsiasi funzione di protezione o controllo è liberamente programma-

bile all’interno del menù della funzione, secondo la matrice descritta nella pagina seguente.[2]

Note 1 I LED START e TRIP LED possono essere assegnati a qualsiasi funzione; essi possono essere assegnati anche a funzioni diverse da avviamento
ed intervento esattamente come per i LED L1...L5
Nota 2 L’assegnazione delle funzioni ai LED deve essere definita in modo da evitare conflitti tra funzioni diverse.
La configurazione di fabbrica (default) prevede la disattivazione di tutti i led.

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 41

 LED
FUNZIONI
START TRIP 1 2 3 4 5
g g g g g g g
Prima soglia allarme protezione 49 (DthAL1-L) g g g g g g g
Seconda soglia allarme protezione 49 (DthAL2-L) g g g g g g g
Intervento protezione 49 (Dth>-L) g g g g g g g

Avviamento prima soglia protezione 50/51 (I>ST-L) g g g g g g g

Intervento prima soglia protezione 50/51 (I>TR-L) g g g g g g g
Avviamento seconda soglia protezione 50/51 (I>>ST-L) g g g g g g g
Intervento seconda soglia protezione 50/51 (I>>TR-L) g g g g g g g
Avviamento terza soglia protezione 50/51 (I>>>ST-L) g g g g g g g
Intervento terza soglia protezione 50/51 (I>>>TR-L) g g g g g g g

Avviamento prima soglia protezione 50N/51N (IE>ST-L) g g g g g g g

Intervento prima soglia protezione 50N/51N (IE>TR-L) g g g g g g g
Avviamento seconda soglia protezione 50N/51N (IE>>ST-L) g g g g g g g
Intervento seconda soglia protezione 50N/51N (IE>>TR-L) g g g g g g g
Avviamento terza soglia protezione 50N/51N (IE>>>ST-L) g g g g g g g
Intervento terza soglia protezione 50N/51N (IE>>>TR-L) g g g g g g g

Avviamento prima soglia protezione 59N (UE>ST-L) g g g g g g g

Intervento prima soglia protezione 59N (UE>TR-L) g g g g g g g
Avviamento seconda soglia protezione 59N (UE>>ST-L) g g g g g g g
Intervento seconda soglia protezione 59N (UE>>TR-L) g g g g g g g

Avviamento prima soglia protezione 67N (IED>ST-L) g g g g g g g

Intervento prima soglia protezione 67N (IED>TR-L) g g g g g g g
Avviamento seconda soglia protezione 67N (IED>>ST-L) g g g g g g g
Intervento seconda soglia protezione 67N (IED>>TR-L) g g g g g g g
Avviamento terza soglia protezione 67N (IED>>>ST-L) g g g g g g g
Intervento terza soglia protezione 67N (IED>>>TR-L) g g g g g g g

Avviamento funzione di ritenuta di seconda armonica (I2ndh>ST-L) g g g g g g g

Intervento funzione di ritenuta di seconda armonica (I2ndh>TR-L) g g g g g g g

Intervento funzione di monitoraggio TA (S<TR-L) g g g g g g g

Avviamento funzione di supervisione circuito di scatto (74TCS-ST-L) g g g g g g g

Intervento funzione di supervisione circuito di scatto (74TCS-TR-L) g g g g g g g

Blocco selettivo IN - Segnalazione tB-IPh/IE scaduto (tB-L) g g g g g g g

Blocco selettivo OUT - Blocco selettivo in uscita per funz. di fase (BLK2OUT-Iph-L) g g g g g g g
Blocco selettivo OUT - Blocco selettivo in uscita per funz. di terra (BLK2OUT-IE-L) g g g g g g g
Blocco selettivo OUT - Blocco selettivo in uscita per funz. di fase e terra (BLK2OUT-Iph/IE-L) g g g g g g g

Avviamento protezione mancata apertura (BF-ST-L) g g g g g g g

Intervento protezione mancata apertura (BF-TR-L) g g g g g g g

Diagnostica conteggio aperture ([Link]-L) g g g g g g g

Diagnostica sommatoria correnti interrotte (SumI-L) g g g g g g g
Diagnostica sommatoria I^2t interrotte (SumI^2t-L) g g g g g g g
Diagnostica tempo di apertura interruttore (tbreak-L) g g g g g g g

Comando apertura interruttore (CBopen-L) g g g g g g g

Comando chiusura interruttore (CBclose-L) g g g g g g g

Scatto remoto (RemTrip-L) g g g g g g g

Diagnostica filo pilota - Segnalaz. impulsi non ricevuti a BLIN (PulseBLIN-L)

42 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

Interfacce di comunicazione
I relè di protezione Pro_N sono dotati delle seguenti interfacce:
• Una porta RS232 frontale per collegamento locale (ThySetter).
• Una porta RS485 posta in morsettiera per collegamento a bus di campo.
• Una porta Ethernet posta in morsettiera per collegamento alla rete.

RS232
Per il collegamento alla porta locale è necessario utilizzare un adattatore DIN-RJ; il tipo Thytronic
L10041 è disponibile a richiesta.
Quando è impiegata la porta RS232 essa risulta prioritaria rispetto alla porta Ethernet.

Connettore femmina

Connettore RJ10 1
6
Pin1 4 2 RXD
7
3 3 TXD
8
1 4 DTR
9
2 5 GND

L10041

[Link]

Nel caso di indisponibilità di una interfaccia RS232 sul Personal Computer è necessario impiegare un
convertitore USB-RS232.[1]
La porta seriale è utilizzabile per la comunicazione con il software ThySetter le cui funzioni sono de-
scritte nel capitolo corrispondente.

RS485
Sono disponibili diversi protocolli[2]:
• ModBus RTU. Rappresenta uno standard de facto per applicazioni industriali e per impiego in reti
di comunicazione all’interno di sottostazioni e reti elettriche.
• IEC 60870-5. La suite di protocolli IEC 60870-5 è ampiamente utilizzata nelle comunicazioni all’inter-
no di sottostazioni e tra sottostazioni master; il protocollo IEC 60870-5-103 (Protection equipment) è
disponibile insieme al protocollo Modbus protocol su alcune versioni di relè (code NAxx#xxxxC x).

Ethernet
Sono disponibili versioni dotate di porta Ethernet che consente di integrare la protezione NA30 in
una rete di comunicazione Ethernet 100 Mbit con protocollo Modbus TCP/IP.[3]
Tale protocollo trasporta il protocollo Modbus basato su messaggi di tipo master-slave al mondo di
Ethernet incapsulando la trama Modbus all’interno di una trama TCP. Come per il Modbus tradiziona-
le basato su collegamenti RS485, ogni relè di protezione è individuato da un indirizzo e la comunica-
zione avviene in modalità “client-server” con la richiesta di una risposta da parte del destinatario.
La connessione diretta del relè alla rete Ethernet non richiede dispositivi di interfaccia addizionali
(gateway, convertitori di protocollo, ecc..).
Sono disponibili due modelli:
• Interfaccia TX con connettore RJ45 per rete in rame.
• Interfaccia FX con connettore FX per rete in fibra ottica.
Su entrambe le schede non sono richieste programmazioni hw.

RJ45 Ethernet+RS485 ports 8

7
FX Ethernet (no RS485 port)
6 RX-
5
4
3 RX+
2 TX- RX
1 TX+
TX
F1
F2
F3
RS485

B- F4
A+ F5

[Link]

Sono presenti due LED (versione RJ45):

• LINK - (verde): l’accensione del LED indica che la connessione è attiva.
• TX - (yellow): l’accensione del LED segnala la trasmissioni di dati verso la rete.
Nota 1 Dopo l’installazione del driver relativo al convertitore USB occorre selezionare la medesima porta (tipicamente COM4, COM5, ecc...) nella impo-
stazione dei parametri di comunicazione del sw ThySetter
Nota 2 La porta RS485 è assente sulle versioni Pro-N dotate di porta Ethernet FX
Nota 3 Per la descrizione del protocollo ModBus e la tabella degli indirizzi occorre far riferimento al documento “Manuale di programmazione remota”

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 43

 4.4 FUNZIONI DI PROTEZIONE
Grandezze nominali
Nel menù Base si impostano:
• La denominazione convenzionale del relè.
• Le grandezze nominali del relè, a cui sono riferite le regolazioni delle soglie delle diverse funzioni.
• I valori nominali primari dei trasformatori di misura, che il relè impiega per le misure con formato
di visualizzazione in valore primario.
• Il formato di visualizzazione delle misure.
Di seguito vengono indicate le istruzioni per la programmazione dei parametri di questo menù.

• Nome di riferimento del relè

Questo parametro viene programmato mediante una stringa alfanumerica di massimo 16 caratteri
per identificare la parte d’impianto protetto.

• Frequenza nominale fn
Il parametro deve essere programmato alla frequenza nominale dell’impianto.
Esempio: Impianto con frequenza nominale fn = 50 Hz
Occorre programmare fn = 50 Hz
• Corrente nominale di fase del relè In
Tale valore nominale deve essere impostato posizionando gli appositi dip-switch a 1 A o 5 A, corri-
spondentemente al valore di corrente nominale secondaria dei TA di fase ed impostando il mede-
simo valore nel menù Grandezze nominali mediante il sw ThySetter.
I dip-switch sono situati sulla scheda di elaborazione; per le istruzioni dettagliate occorre fare
riferimento al capitolo 6.5 IMPOSTAZIONI HARDWARE.
• Corrente nominale residua del relè IEn
Tale valore nominale deve essere impostato posizionando il dip-switch a 1A o 5A, corrispondente-
mente al valore di corrente nominale secondaria del/i TA impiegato/i per la misura della corrente
residua ed impostando il medesimo valore nel menù Grandezze nominali mediante il sw ThySetter.
Il dip-switch è situato sulla scheda di elaborazione; per le istruzioni dettagliate occorre fare riferi-
mento al capitolo 6.5 IMPOSTAZIONI HARDWARE.

• Corrente nominale primaria TA di fase Inp

Il valore programmato per questo parametro influenza unicamente la lettura delle correnti di fase
nel formato di visualizzazione primario. Esso deve essere programmato al valore di corrente nomi-
nale primaria dei TA di fase.
Esempio

52
NA30

KTA = 500A/5A=100
In

[Link]

Il parametro Inp deve essere programmato come: Inp = 500 A

• Corrente nominale primaria TA di corrente residua IEnp

Il valore programmato per questo parametro influenza unicamente la lettura della corrente residua
nel formato di visualizzazione primario. Esso deve essere programmato al valore di corrente nomi-
nale primaria del/i TA di corrente residua.
Esempio 1

52
NA30

KTA = 100 A /1 A IEn= 1 A

1x

[Link]

Il parametro IEnp deve essere programmato come: IEnp = 100 A

44 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Esempio 2

52
NA30

KTA = 100A / 5A
3x IEn= 5 A

[Link]

Il parametro IEnp deve essere programmato come: IEnp = 100 A

• Tensione nominale residua del relè UEn

La tensione nominale residua del relè UEn si calcola mediante la seguente formula generale valida
in reti a neutro isolato oppure a terra con impedenza :
Tensione nominale della rete elettrica Ung su cui sono inseriti i TV [V] x √3
UEn =
Rapporto di trasformazione dei TV / KTV

Nel caso in cui vengano impiegati TV con secondario a triangolo aperto aventi tensione nominale
primaria pari alla tensione nominale della rete elettrica divisa per √3, allora UEn si può calcolare
più semplicemente mediante la formula:
UEn = 3 · tensione nominale secondaria dei TV con secondario a triangolo aperto [V] in reti a neutro
isolato oppure a terra con impedenza.
Esempio A1
Ung = 6.9 kV Neutro isolato oppure a terra con impedenza

NA30
10000 / 3 V
52 KTV = = 100 · 3
100 / 3 V
UEn

Tensione nominale della rete elettrica Ung = 6.9 kV

10000 / 3 V
Rapporto di trasformazione dei TV / : KTV = = 100 · 3
100 / 3 V [Link]

La tensione nominale residua del relè UEn si calcola mediante la formula generale:
UEn = √3 · Ung /KTV = √3 · 6900 / (√3 · 100) = 69 V
Esempio A2
Unp = 6 kV Neutro isolato oppure a terra con impedenza

6000 / 3 V NA30
52 KTV = = 60 · 3
100 / 3 V

UEn

Tensione nominale della rete elettrica Ung = 6 kV

6000 / 3 V
Rapporto di trasformazione dei TV / : KTV = = 60 · 3
100 / 3 V [Link]

La tensione nominale residua del relè UEn si può calcolare indifferentemente mediante la formula
generale:
UEn = √3 · Ung /KTV = √3 · 6000 / (√3 · 60) = 100 V
oppure mediante la formula semplificata:
UEn = 3 · Uns = 3 · 100 / 3 = 100 V

• Modo di lettura delle misure (Formato visualizzazione)

La programmazione di questo parametro permette di rappresentare le misure delle grandezze elet-
triche secondo una delle seguenti modalità:
- con programmazione RELATIVO le grandezze sono rappresentate in valore relativo al rispettivo
valore nominale,
- con programmazione PRIMARIO le grandezze sono rappresentate in valore primario della rete
elettrica nelle rispettive unità di misura.

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 45

Protezione termica da sonde termometriche - 26
Premessa
La misura di temperatura è ottenuta dalla misura di resistenza di sonde termometriche di tipo Pt100
(RTD Resistive Temperature sensing Devices), collegate con tre conduttori al relativo modulo ausi-
liario MPT.[1]
Le sonde sono posizionate in zone della macchina suscettibili di invecchiamento prematuro o di
perdita di isolamento per sovrariscaldamento (avvolgimenti statorici, cuscinetti, ecc...); in caso di
vicinanza del trasformatore elevatore al generatore, alcune sonde possono essere posizionate in
modo da misurare la temperatura degli avvolgimenti del trasformatore e/o dell’olio isolante.

TRIP

t ThALx

t Th> x

Th > x T (°C)
Caratteristica generale del tempo d’intervento relativa alla protezione termica
da sonde termometriche Pt100 (26) [Link]

Per ciascuna sonda termometrica sono disponibili una soglia di allarme (ThALx , in cui x=1...8 indica
una delle otto sonde) ed una di intervento (Th>x , in cui x=1...8 indica una delle otto sonde), entrambe
regolabili e ritardabili (ritardi rispettivamente t ThALx e t Th>x > in cui x=1...8 indica una delle otto son-
de); l’allarme o l’intervento vengono emessi se la temperatura supera la rispettiva soglia regolata e
se permane al di sopra di essa per una durata pari al tempo di intervento impostato.
La regolazione delle soglie di allarme e d’intervento si effettua direttamente in °C.

ThAL x enable Th ALx t ThALx Th> x enable Th> x t Th> x

P t 10 0
Alarm Element Trip Element
T hy bus AL ARM T R IP
MP T
Th>xBF
Th>xBF
&
Trip Th>x

Schema funzionale generale della funzione termica da sonde termometriche Pt100 (26) [Link]

La sonda termometica Pt100 può misurare la temperatura nell’intervallo -50 °C...+250 °C (alla tem-
peratura di 0 °C la sua resistenza è di 100 ohm); nel caso in cui la resistenza misurata non risulti nel
corrispondente intervallo di temperatura -50°C...+245 °C, la protezione genera un allarme ad indicare
l’interruzione o il corto circuito di un ingresso termometrico.
Tale informazione è disponibile nel menù Read \ PT100:
• Stato sonda Ptx ON ad indicare che resistenza misurata risulta nel campo di temperatura ammesso
• Stato sonda Ptx LOW ad indicare che resistenza misurata risulta inferiore al campo di tempera-
tura ammesso (cortocircuito della sonda e/o dei relativi collegamenti)
• Stato sonda Ptx HIGH ad indicare che resistenza misurata risulta superiore al campo di tempe-
ratura ammesso (interruzione della sonda e/o dei relativi collegamenti).
Il ripristino avviene in modo automatico alla scomparsa del guasto.
La misura di temperatura rilevata da ogni sonda viene aggiornata con un periodo di 2 s.

2.0s

Pt1 Pt2 Pt3 Pt4 Pt5 Pt6 Pt7 Pt8 Pt1

0.25s 0.25s 0.25s 0.25s 0.25s 0.25s 0.25s 0.25s t

Aggiornamento misura Pt100 [Link]

Ciascuna soglia della protezione può essere abilitata o disabilitata selezionando ON o OFF il parame-
tro ThALx Enable e Th>x Enable presente all’interno del menù Set \ Parametri configurazione A(o
B)\ Termica da sonde termometriche PT100 - 26 \ Sonda PTx \ Allarme ThALx (Intervento Th>x) dove
x = 1...8.
Nota 1 Il menù relativo alla funzione 26 è disponibile nel momento in cui viene abilitato il modulo MPT collegato al relè su Thybus.

46 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Pt10 0 -xAlarm
Th ALx t ThALx

t ThALx ThALx-K

TRIPPING M ATRIX
T° > Th ALx T 0 ThALx-L

(LED+REL AYS)
Th> x t Th> x

Pt100 OK t Th> x Th>x-K

T° ≤ +2 4 5 . 0 ° C &
T° > Pt x > T 0 Th>x-L
Pt1 Pt x Pt10 0 -x Trip
Pt2 Pt100 FAULT
Pt3 & Pt x > Diagnostic TOWARDS DIAGNOSTIC
Pt4
Pt5 T° ≥ - 4 9 . 0 ° C
Pt6
Pt7 TRIP
Pt8 BF Enable (ON≡Enable) & Th>x BF_OUT TOWARDS BF LOGIC
Th>xBF

Diagramma funzionale relativo alla seconda protezione termica da sonde termometriche (26) [Link]

Ciascuna delle soglie d’intervento Th>x può essere associata alla protezione di mancata apertura
dell’interruttore mediante impostazione ON dei parametri Th>xBF presenti all’interno del menù
Set \ Parametri configurazione A(o B)\ Termica da sonde termometriche PT100 - 26 \ Sonda PTx \
Intervento Th>x dove x = 1...8..[1]

Nota 1 Le regolazioni relative alla protezione di mancata apertura interruttore sono impostabili all’interno del menù Mancata apertura - BF.

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 47

Immagine termica - 49
Premessa
E’ del tipo a memoria totale, con due soglie di allarme ed una di intervento.
La protezione ad immagine termica viene impiegata come protezione contro sovrariscaldamenti per
linee e trasformatori.
La protezione impiega la misura delle tre correnti di fase in un algoritmo che riproduce sia il riscal-
damento prodotto dalle perdite per effetto Joule, sia il raffreddamento a seguito della diminuzione
del carico. L’algoritmo è del tipo a memoria totale, ossia lo stato termico attuale dipende anche dai
cicli di riscaldamento e raffreddamento subiti in precedenza.
La protezione dispone di due soglie di allarme regolabili e di una soglia di intervento pari al 120% del-
la sovratemperatura nominale, corrispondente ad una corrente termica equivalente del 110% della
corrente base.
Logica di funzionamento e
regolazioni
La corrente termica equivalente considerata nel calcolo dell’immagine termica è data da:

Ith = max (IL1, IL2 , IL3)

In particolare , se è abilitata la ritenuta di seconda armonica per la protezione ad immagine termica,

per il tempo in cui la componente di seconda armonica di almeno una delle correnti di fase supera
la soglia di ritenuta di seconda armonica, la corrente termica equivalente considerata nel calcolo
dell’immagine termica è data da:

Ith = ILMAX /KINR = max (IL1, IL2 , IL3) / KINR

in cui KINR è un parametro regolabile nel campo 1.0...3.0, che permette di ridurre la corrente termica
equivalente durante l’inserzione di un trasformatore.
L’immagine termica è calcolata secondo un modello termico di un corpo omogeneo, descritto dal-
l’equazione differenziale:

dDθ/dt+Dθ/T=(Ith /IB)2/T

in cui Dθ è l’immagine termica espressa in p.u. della sovratemperatura di base DθB corrispondente
alla corrente di base IB[1] e T è la costante di tempo termica (uguale in riscaldamento ed in raffred-
damento).
L’intervento della protezione si verifica nell’istante in cui l’immagine termica Dθ raggiunge la soglia
Dθ>=1.2 DθB, corrispondente ad una corrente termica equivalente di 1.1IB.

TRIP

p= 0

p=1

1.1 I th /I B
[Link]

Caratteristica generale del tempo d’intervento relativa alla funzione ad immagine termica (49)

La caratteristica di intervento della protezione è descritta dalla relazione (v. IEC 60255-8):

t=T*ln{[(Ith /IB) 2-Dθp /DθB)]/[(Ith /IB) 2-1.2]}=T*ln{[(Ith /IB) 2-(Ip /IB) 2]/[(Ith /IB) 2-1.2]=
T*ln{[(Ith /IB) 2-p2]/[(Ith /IB) 2-1.2]} (1)

in cui t è il tempo di intervento, ln è il logaritmo naturale, Dθp ed Ip sono rispettivamente l’im-

magine termica e la corrispondente corrente termica equivalente all’inizio del sovraccarico e
p=Ip /IB =√(Dθp /DθB il precarico.
Nota 1 Assunto, come avviene normalmente, che la corrente nominale secondaria dei TA di linea coincida con la corrente nominale del relè, il valore
IB è pari al rapporto tra la corrente nominale dell’elemento protetto (linea, trasformatore,...)e la corrente nominale primaria dei TA

48 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 La caratteristica di intervento descritta dalla equazione (1) è valida per 1.1IB ≤ Ith ≤ 10IB; per una
corrente 10IB ≤ Ith ≤ 20IB il tempo di intervento è costante e pari al valore corrispondente a quello de-
terminato dalla (1) ad una corrente Ith =10IB. L’estremo superiore del campo di misura è pari a 20IB.

Se è abilitata la funzione CLP (Cold Load Pick-up) in modalità di blocco della funzione 49, la prote-
zione ad immagine termica è bloccata per un tempo regolabile, conteggiato a partire dall’istante di
chiusura dell’interruttore (la funzione CLP in modalità di blocco della funzione 49 è prioritaria rispetto
alla funzione di ritenuta di seconda armonica, per cui, se è abilitata, la riduzione della corrente termi-
ca equivalente non è attivata dalla funzione di ritenuta di seconda armonica). La selezione del modo
di funzionamento per il blocco della soglia è presente nel menù Set\Parametri configurazione A(o
B)\ Immagine termica - 49 \ Configurazioni comuni programmando ON-Blocco soglia il parametro
DThCLP Mode.
Se è abilitata la funzione CLP (Cold Load Pick-up) in modalità di modifica delle tarature della fun-
zione 49, la corrente termica equivalente considerata nel calcolo dell’immagine termica può essere
ridotta per un tempo regolabile, conteggiato a partire dall’istante di chiusura dell’interruttore, attra-
verso il coefficiente KINR (la funzione CLP in modalità di modifica delle tarature della funzione 49 è
prioritaria rispetto alla funzione di ritenuta di seconda armonica, per cui, se è abilitata, la riduzione
della corrente termica equivalente non è attivata dalla funzione di ritenuta di seconda armonica). La
selezione del modo di funzionamento per la modifica della soglia è presente nel menù Set\Parametri
configurazione A(o B)\ Immagine termica - 49 \ Configurazioni comuni programmando ON-Modifi-
ca soglia il parametro DThCLP Mode.

Per la soglia Dth> può essere selezionato il blocco per ritenuta di seconda armonica mediante impo-
stazione ON del parametro DTh>2ndh-REST presente all’interno del menù Set\Parametri confi-
gurazione A(o B)\ Immagine termica - 49 \ Configurazioni comuni.

Ciascuna soglia della protezione può essere abilitata oppure disabilitata; a tal fine occorre imposta-
re ON oppure OFF il parametro DThetaAL1 Enable, DThetaAL2 Enable e/o DTheta> Enable
nel menù relativo alle regolazioni delle soglie Set\Parametri configurazione A(o B)\ Immagine termi-
ca - 49 \ Allarme DthAL1, Allarme DthAL2, Intervento Dth>.

KINR T DthCLP Mode tDthCLP DthIN Dth2ndh REST

Common configuration

DTh> Enable DTh> DThAL1 Enable DThAL1 DThAL2 Enable DThAL2

Dth> Element DthAL1 Element DthAL2 Element

Ith Ith Ith
Trip DTh> DThAL1 DThAL2
Dth>disby50-51

&
50-51 inhibition DthAL1BLK1

Dth>BF & BLK1DthAL1

Block1 Dth>AL1 &
Dth>BF DthAL2BLK1
Trip DTh> &
Dth>BLK1 & BLK1DthAL2
Block1 Dth>AL2 &
& BLK1Dth>
Block1 Trip Dth> & DthAL1BLK2IN

& BLK2INDthAL1 DthAL2BLK2IN

Dth>BLK2IN Block2 &
DthAL1 & BLK2INDthAL2
& BLK2INDth> Block2 &
Block2 Trip Dth> & DthAL2

DthAL1BLK2OUT DthAL2BLK2OUT
Dth>BLK2OUT
BLK2OUT BLK2OUT
BLK2OUT DThAL1 & Dth>AL2 &
Trip Dth> &

Dth>BLK4 DthAL1BLK4 DthAL2BLK4

BLK4OUT BLK4OUT BLK4OUT
Start I> & Trip Dth> & Dth>AL2 &

Schema funzionale generale della funzione ad immagine termica (49) [Link]

E’ selezionabile l’inibizione della protezione ad immagine termica (Dth>) per avviamento di almeno
una delle tre soglie della protezione di massima corrente (50/51); a tal fine occorre impostare ON il
parametro Dth>disby50-51 nel menù relativo alle regolazioni della soglia Set \ Parametri configu-
razione A(o B)\ Immagine termica - 49 \ Intervento Dth>.
All’applicazione della tensione ausiliaria di alimentazione del relè o al comando di inizializzazione
dell’immagine termica applicato da un operatore da tastiera o da comunicazione seriale o da un
ingresso logico configurato per funzione di inizializzazione dell’immagine termica, Dθp assume il
valore corrispondente alla regolazione dell’immagine termica iniziale DθIN.

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 49

 A tal fine occorre impostare il parametro DthIN, presente nel menù Set \ Parametri configurazione
A(o B) \ Immagine termica - 49 \ Configurazioni comuni, al valore desiderato e programmare come
Init DTheta il parametro Funzione ingresso INx (x=1,2), relativo all’ingresso logico prescelto nel
menù relativo agli ingressi Set \ Ingressi \ Ingresso1, Ingresso2.
La soglia d’intervento può essere associata alla protezione di mancata apertura dell’interruttore
(BF); a tal fine occorre impostare ON il parametro Dth>BF nel menù Set \ Parametri configurazione
A(o B)\ Immagine termica - 49 \ Intervento Dth>.[1]

L’impostazione del parametro IB è disponibile all’interno del menù Set \ Parametri configurazione
A(o B) \ Corrente di base IB.

Per ciascuna delle tre soglie sono attivabili i seguenti criteri di blocco.
Blocco logico (Block1)
Se è configurato un ingresso logico con funzione di blocco logico ed una o più soglie della funzione
49 sono abilitate a tale blocco logico (DthAL1BLK1, DthAL2BLK1 e/o Dth>BLK1), la corrispon-
dente soglia è bloccata per un tempo pari alla durata di attivazione dell’ingresso logico stesso.[2]
I parametri di abilitazione sono impostabili all’interno del menù Set\Parametri configurazione A(o B)\
Immagine termica - 49 \ Allarme DthAL1, Allarme DthAL2, Intervento Dth>, mentre l’assegnazione
della funzione di blocco logico all’ingresso è impostabile all’interno del menù Set \ Ingressi \ Ingres-
so 1 (Ingresso 2,...5).

Blocco selettivo (Block2)

Per ciascuna delle tre soglie può essere programmato il blocco per selettività logica (Block2).
La funzione di selettività logica del relè di protezione può essere realizzata mediante l’impiego di una
qualunque combinazione dei seguenti I/O:
• Un ingresso di blocco selettivo dedicato (BLIN1).
• Uno o più ingressi digitali programmati con funzione di blocco selettivo in ingresso.
• Una uscita di blocco selettivo dedicata (BLOUT1).
• Uno o più contatti d’uscita i cui relè finali sono programmati con funzione di blocco selettivo in
uscita.
Solo impiegando ingressi e uscite di blocco dedicate si dispone della funzione di controllo periodico
di continuità relativa al mezzo trasmissivo del segnale di blocco selettivo tra relè di protezione.

Impiego di ingresso di blocco selettivo dedicato BLIN1:

• La protezione è bloccata, secondo i criteri della logica accelerata quando l’ingresso BLIN1 è at-
tivo. E’ possibile assegnare all’ingresso di blocco dedicato l’informazione di blocco da protezioni
di fase, da protezioni di fase e terra oppure da protezioni di terra, programmando il parametro
ModeBLIN1 presente all’interno del menù Set\Parametri configurazione A(o B)\Blocco selettivo-
BLOCK2 \ Blocco selettivo IN.

Impiego di ingressi logici:

• Se i parametri DthAL1BLK2IN, DthAL2BLK2IN e/o Dth>BLK2IN sono abilitati (ON) e se è
configurato un ingresso logico con funzione di blocco selettivo (Block2), la soglia corrispondente è
bloccata da protezioni di fase (Block2 Iph) o da protezione di fase e di terra (Block2 Iph/IE) secondo
i criteri della logica accelerata.[3] I parametri di abilitazione DthAL1BLK2IN, DthAL2BLK2IN
e/o Dth>BLK2IN sono impostabili all’interno del menù Set\Parametri configurazione A(o B)\ Im-
magine termica - 49 \ Allarme DthAL1 (Allarme DthAL2, Intervento Dth>), mentre le funzioni Block2
Iph e Block2 Iph/IE possono essere assegnate all’ingresso logico scelto all’interno del menù
Set \ Ingressi \ Ingresso 1 (Ingresso 2,...5).

Impiego di circuito d’uscita di blocco selettivo dedicato BLOUT1:

• E’ possibile assegnare all’uscita di blocco dedicata l’informazione di blocco da protezioni di fase,
da protezioni di fase e terra oppure da protezioni di terra, programmando il parametro Mode-
BLOUT1 (OFF - ON IPh - ON IPh/IE - ON IE) presente all’interno del menù Set\Parametri
configurazione A(o B)\Blocco selettivo-BLOCK2\ Blocco selettivo OUT.

Impiego di relè finali (K1...K6):

• Se i parametri DthAL1BLK2OUT, DthAL2BLK2OUT e/o Dth>BLK2OUT sono abilitati (ON)
e se è configurato un relè finale con funzione di blocco selettivo (Block2), la protezione invia un
blocco in uscita da funzione di protezione di fase (BLK2OUT-Iph) oppure di fase e terra (BLK2OUT-
Iph/IE), alla attivazione di una delle tre soglie (DthAL1, DthAL2 e/o Dth>). L’abilitazione dell’uscita
di blocco è impostabile (ON oppure OFF) mediante il parametro DthAL1BLK2OUT, DthAL-
2BLK2OUT e/o Dth>BLK2OUT presente all’interno del menù Set\Parametri configurazione
A(o B)\ Immagine termica - 49 \ Allarme DthAL1 (Allarme DthAL2, Intervento Dth>), mentre la
programmazione dei relè associati (BLK2OUT-Iph-K, BLK2OUT-Iph/IE-K e/o BLK2OUT-IE-
K) e dei LED (BLK2OUT-Iph-L, BLK2OUT-Iph/IE-L e/o BLK2OUT-IE-L) è presente nel menù
Set\Parametri configurazione A(o B)\Blocco selettivo-BLOCK2\ Blocco selettivo OUT.
•
Nota 1 Le impostazioni, comuni per tutte le protezioni che concorrono a produrre l’uscita della funzione di mancata apertura interruttore BF, sono
regolabili nel menù Mancata apertura BF
Nota 2 Per la descrizione completa del funzionamento del blocco logico (Block 1) occorre far riferimento al paragrafo “Blocco logico” presente all’in-
terno del capitolo MONITORAGGIO E CONTROLLO.
Nota 3 Per la descrizione completa del funzionamento della selettività logica (Block 2) occorre far riferimento al paragrafo “Blocco per selettività
logica” presente all’interno del capitolo MONITORAGGIO E CONTROLLO.

50 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

Blocco selettivo interno (Block4)
Oltre che per ricevere un blocco selettivo in ingresso da altri relè di protezione o per trasmettere un
blocco selettivo in uscita ad altri relè di protezione, ogni soglia della funzione di protezione 49 può
essere abilitata per ricevere un blocco selettivo da altre soglie di protezioni interne al relè stesso
oppure per trasmettere un blocco selettivo ad altre soglie di protezioni interne al relè stesso.[1]

L’abilitazione/disabilitazione di una soglia della funzione di protezione 49 al blocco selettivo interno,

avviene abilitando la soglia ad un ingresso interno o a un’uscita interna di blocco selettivo (ingresso
e uscita virtuali comuni a tutte le soglie di tutte le protezioni) mediante il parametro DthAL1BLK4,
DthAL2BLK4, e/o Dth>BLK4, (internal block), che può essere programmato in tre modalità:
• IN per cui la soglia è abilitata a ricevere il blocco selettivo dall’ingresso interno.
• OUT per cui la soglia è abilitata a trasmettere il blocco selettivo all’uscita interna.
• OFF per cui la soglia è disabilitata a trasmettere e ricevere il blocco selettivo.
Non è quindi possibile per una soglia sia ricevere sia trasmettere un blocco selettivo, evitando quin-
di che la soglia trasmetta un blocco selettivo e contemporaneamente lo riceva.

Il blocco selettivo interno può coesistere con il blocco selettivo con altri relè di protezione, per cui
ogni soglia può ricevere il blocco da ingressi di blocco selettivo e/o da ingresso interno di blocco
selettivo, trasmettere il blocco a uscite di blocco selettivo e/o all’uscita interna di blocco selettivo.

Nota 1 Per la descrizione completa del funzionamento della selettività logica interna (Block 4) occorre far riferimento al paragrafo “Blocco per
selettività logica interna” presente all’interno del capitolo MONITORAGGIO E CONTROLLO.

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 51

 ON≡Enable element
DthAL1 Enable

Init DTheta Logic INx t ON INx t OFF

n.c. INx t ON INx t OFF
n.o. T 0 0 T
Binary input INx (x=1...5)

Common configuration DthAL1

Pickup - CLP setting change

T DthIN DthAL1

TRIPPING M ATRIX
(LED+REL AYS)
A =“0 or OFF” A =“1”
(Pickup outside CLP) DthAL1-K
I th dDθ/dt + Dθ/T = (Ith/IB)2/T &
DthAL1-L
Dθ ≥ DthAL1
K INR

I th ∙ K INR
(Pickup within CLP)

t D t hC L P A = ON - Change setting
A B = OFF
t DthCLP Output t DthCLP B C = ON - Element blocking
CB-State
T 0 C

≥1
CLP Dth
≥1
DthCLPMode

2nd harmonic restraint enable (ON≡Enable)

Dth2ndh-REST &
Start I2ndh>

DThhAL1 thermal image (49) block diagram

Block1, Block2, Block4

CB State CB OPEN CB CLOSED CB OPEN

tDthCLP 0.1 s

Output tDthCLP

t
HIGH THRESHOLD/ LOW THRESHOLD/ HIGH THRESHOLD/
BLOCK UNBLOCK BLOCK

Diagramma funzionale della protezione ad immagine termica (49) - Prima soglia di allarme Fun_49_AL1.ai

52 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 DthAL1
Enable (ON≡Enable)
DthAL1BLK1 & BLK1DthAL1
&

& BLK4INDthAL1
Block1 Logic INx t ON INx t OFF Block4

n.c. INx t ON INx t OFF ≥1 Block1, Block2, Block4

n.o. Block1
T 0 0 T
Binary input INx (x=1,...5) & BLK2IN DthAL1
Block1

Block2 input enable (ON≡Enable)

DThAL1BLK2IN
&
ModeBLIN1
OFF BLK2IN-Iph
BLIN1 ON IPh

TRIPPING M ATRIX
Pilot wire input

(LED+REL AYS)
ON IPh/IE Iph Block2
ON IE
tB-K
tB-L
Logic t B-Iph
INx t ON INx t OFF
Block2 IPh
n.c. INx t ON INx t OFF ≥1 t B-Iph
≥1
n.o. T 0
T 0 0 T ≥1 tB timeout
Binary input INx (x=1,...5)
FROM ANY PROTECTIONS

Logic INx t ON INx t OFF t B-IE

Block2 IPh/IE
n.c. INx t ON INx t OFF ≥1 t B-IE
≥1 BLK2IN-IE
n.o. T 0 0 T T 0
Binary input INx (x=1,...5)
FROM EARTH FAULT PROTECTIONS

Logic INx t ON INx t OFF

Block2 IE
n.c. INx t ON INx t OFF ≥1 IE Block2
n.o. T 0 0 T
Binary input INx (x=1,...5) Block2 input

ST-Iph BLK2 BLK2OUT-Iph

BLK2OUT-IPh-K
TRIPPING M ATRIX

I> Block2 OUT

(LED+REL AYS)

I>> Block2 OUT t F-IPh BLK2OUT-IPh-L

BLK2OUT-IE
I>>> Block2 OUT
DthAL1 t F-IPh BLK2OUT-IE-K
DthAL1 Block2 OUT ≥1 t F-IPh/IE
Block2 output & T 0 BLK2OUT-IE-L
DthAL2 Block2 OUT BLK2OUT-Iph/IE
DthAL1BLK2OUT
(ON≡Enable) Dth Block2 OUT t F-IPh/IE BLK2OUT-IPh/IE-K
≥1
T 0 BLK2OUT-IPh/IE-L
IE > Block2 OUT A = OFF
IE >> Block2 OUT t F-IE B = ON IPh
ModeBLOUT1 C = ON IPh/IE
IE >>> Block2 OUT
t F-IE A D = ON IE
IED> Block2 OUT
≥1 B BLOUT1
IED>> Block2 OUT T 0 Pilot wire output
IED>>> Block2 OUT C
IED>>>> Block2 OUT ST-IE BLK2 D
Block2 output

A = IN I> Block4 I/O A = IN

DthAL1BLK4 B = OFF I>> Block4 I/O t FI-Iph B = OFF DthAL1BLK4
C = OUT ST-Iph BLK4 C = OUT
A I>>> Block4 I/O Block4
“0” t FI-Iph DthAL1 Block4 OUT A
B DthAL1 Block4 I/O ≥1
“0”
C T 0 “0” B
DthAL1 DthAL2 Block4 I/O IE > Block4 I/O “0” C
Dth Block4 I/O IE >> Block4 I/O t FI-IE
Block4 enable ≥1 Block4 OUT
IE >>> Block4 I/O
IED> Block4 I/O t FI-IE
≥1
49AL1_BL-[Link]

IED>> Block4 I/O T 0

IED>>> Block4 I/O ST-IE BLK4
IED>>>> Block4 I/O Block4
Schema funzionale dei segnali di blocco relativi alla prima soglia di allarme (AL1) della funzione di immagine termica - 49

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 53

 ON≡Enable element
DthAL2 Enable

Init DTheta Logic INx t ON INx t OFF

n.c. INx t ONINx t OFF
n.o. T 0 0 T
Binary input INx (x=1,...5)

Common configuration DthAL2

Pickup - CLP setting change

T DthIN DthAL2

TRIPPING M ATRIX
(LED+REL AYS)
A =“0 or OFF” A =“1”
(Pickup outside CLP) DthAL2-K
I th dDθ/dt + Dθ/T = (Ith/IB)2/T &
DthAL2-L
Dθ ≥ DthAL2
K INR

I th ∙ K INR
(Pickup within CLP)

t D t hC L P A = ON - Change setting
A B = OFF
t DthCLP Output t DthCLP B C = ON - Element blocking
CB-State
T 0 C

≥1
CLP Dth
≥1
DthCLPMode

2nd harmonic restraint enable (ON≡Enable)

Dth2ndh-REST &
Start I2ndh>

DThhAL1 thermal image (49) block diagram

Block1, Block2, Block4

CB State CB OPEN CB CLOSED CB OPEN

tDthCLP 0.1 s

Output tDthCLP

t
HIGH THRESHOLD/ LOW THRESHOLD/ HIGH THRESHOLD/
BLOCK UNBLOCK BLOCK

Diagramma funzionale della protezione ad immagine termica (49) - Seconda soglia di allarme Fun_49_AL2.ai

54 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 DthAL2
Enable (ON≡Enable)
DthAL2BLK1 & BLK1DthAL2
&

& BLK4INDthAL2
Block1 Logic INx t ON INx t OFF Block4

n.c. INx t ON INx t OFF ≥1 Block1, Block2, Block4

n.o. Block1
T 0 0 T
Binary input INx (x=1,...5) & BLK2IN DthAL2
Block1

Block2 input enable (ON≡Enable)

DThAL2BLK2IN
&
ModeBLIN1
OFF BLK2IN-Iph
BLIN1 ON IPh

TRIPPING M ATRIX
Pilot wire input

(LED+REL AYS)
ON IPh/IE Iph Block2
ON IE
tB-K
tB-L
Logic t B-Iph
INx t ON INx t OFF
Block2 IPh
n.c. INx t ON INx t OFF ≥1 t B-Iph
≥1
n.o. T 0
T 0 0 T ≥1 tB timeout
Binary input INx (x=1,...5)
FROM ANY PROTECTIONS

Logic INx t ON INx t OFF t B-IE

Block2 IPh/IE
n.c. INx t ON INx t OFF ≥1 t B-IE
≥1 BLK2IN-IE
n.o. T 0 0 T T 0
Binary input INx (x=1,...5)
FROM EARTH FAULT PROTECTIONS

Logic INx t ON INx t OFF

Block2 IE
n.c. INx t ON INx t OFF ≥1 IE Block2
n.o. T 0 0 T
Binary input INx (x=1,...5) Block2 input

ST-Iph BLK2 BLK2OUT-Iph

BLK2OUT-IPh-K
TRIPPING M ATRIX

I> Block2 OUT

(LED+REL AYS)

I>> Block2 OUT t F-IPh BLK2OUT-IPh-L

BLK2OUT-IE
I>>> Block2 OUT
t F-IPh BLK2OUT-IE-K
DthAL1 Block2 OUT ≥1
DthAL2 T 0 t F-IPh/IE BLK2OUT-IE-L
DthAL2 Block2 OUT BLK2OUT-Iph/IE
Block2 output & Dth Block2 OUT t F-IPh/IE
DthAL2BLK2OUT BLK2OUT-IPh/IE-K
(ON≡Enable) ≥1
T 0 BLK2OUT-IPh/IE-L
IE > Block2 OUT A = OFF
IE >> Block2 OUT t F-IE B = ON IPh
ModeBLOUT1 C = ON IPh/IE
IE >>> Block2 OUT
t F-IE A D = ON IE
IED> Block2 OUT
≥1 B BLOUT1
IED>> Block2 OUT T 0 Pilot wire output
IED>>> Block2 OUT C
IED>>>> Block2 OUT ST-IE BLK2 D
Block2 output

A = IN I> Block4 I/O A = IN

B = OFF I>> Block4 I/O t FI-Iph B = OFF DthAL2BLK4
C = OUT ST-Iph BLK4 C = OUT
DthAL2BLK4 I>>> Block4 I/O Block4
t FI-Iph DthAL2 Block4 OUT A
DthAL1 Block4 I/O ≥1
“0” A
T 0 “0” B
“0” B DthAL2 Block4 I/O IE > Block4 I/O “0” C
C Dth Block4 I/O t FI-IE
DthAL2 IE >> Block4 I/O ≥1 Block4 OUT
Block4 enable IE >>> Block4 I/O
IED> Block4 I/O t FI-IE
49AL2_BL-[Link]

≥1
IED>> Block4 I/O T 0
IED>>> Block4 I/O ST-IE BLK4
IED>>>> Block4 I/O Block4
Schema funzionale dei segnali di blocco relativi alla seconda soglia di allarme (AL2) della funzione di immagine termica - 49

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 55

 ON≡Enable element
Dth> Enable

Init DTheta Logic INx t ON INx t OFF

n.c. INx t ONINx t OFF
n.o. T 0 0 T
Binary input INx (x=1,...5)

Common configuration Dth>

Pickup - CLP setting change

T DthIN Dth>

TRIPPING M ATRIX
(LED+REL AYS)
A =“0 or OFF” A =“1”
(Pickup outside CLP) Dth>-K
I th dDθ/dt + Dθ/T = (Ith/IB)2/T &
Dth>-L
Dθ ≥ DthAL1
K INR

I th ∙ K INR
(Pickup within CLP)

t D t hC L P A = ON - Change setting
A B = OFF
t DthCLP Output t DthCLP B C = ON - Element blocking
CB-State
T 0 C

CLP Dth ≥1
≥1
DthCLPMode

2nd harmonic restraint enable (ON≡Enable)

Dth2ndh-REST &
Start I2ndh>

50/51block enable (ON≡Enable)

Dth>disby50-51
from 50/51 element (ON≡Inhibit) &
50/51 inhibition

DThhAL1 thermal image (49) block diagram

Block1, Block2, Block4

Trip Dth>
BF Enable (ON≡Enable) & Dth> BF towards BF logic
Dth>BF

CB State CB OPEN CB CLOSED CB OPEN

tDthCLP 0.1 s

Output tDthCLP

t
HIGH THRESHOLD/ LOW THRESHOLD/ HIGH THRESHOLD/
BLOCK UNBLOCK BLOCK

Diagramma funzionale della protezione ad immagine termica (49) - Soglia d’intervento Fun_49_Dth.ai

56 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Dth>
Enable (ON≡Enable)
Dth>BLK1 & BLK1Dth>
&

& BLK4INDth>
Block1 Logic INx t ON INx t OFF Block4

n.c. INx t ON INx t OFF ≥1 Block1, Block2, Block4

n.o. Block1
T 0 0 T
Binary input INx (x=1,...5) & BLK2IN Dth>
Block1

Block2 input enable (ON≡Enable)

DTh>BLK2IN
&
ModeBLIN1
OFF BLK2IN-Iph
BLIN1 ON IPh

TRIPPING M ATRIX
Pilot wire input

(LED+REL AYS)
ON IPh/IE Iph Block2
ON IE
tB-K
tB-L
Logic t B-Iph
INx t ON INx t OFF
Block2 IPh
n.c. INx t ON INx t OFF ≥1 t B-Iph
≥1
n.o. T 0
T 0 0 T ≥1 tB timeout
Binary input INx (x=1,...5)
FROM ANY PROTECTIONS

Logic INx t ON INx t OFF t B-IE

Block2 IPh/IE
n.c. INx t ON INx t OFF ≥1 t B-IE
≥1 BLK2IN-IE
n.o. T 0 0 T T 0
Binary input INx (x=1,...5)
FROM EARTH FAULT PROTECTIONS

Logic INx t ON INx t OFF

Block2 IE
n.c. INx t ON INx t OFF ≥1 IE Block2
n.o. T 0 0 T
Binary input INx (x=1,...5) Block2 input

ST-Iph BLK2 BLK2OUT-Iph

I> Block2 OUT BLK2OUT-IPh-K
TRIPPING M ATRIX

t F-IPh
(LED+REL AYS)

I>> Block2 OUT BLK2OUT-IPh-L

I>>> Block2 OUT BLK2OUT-IE
t F-IPh BLK2OUT-IE-K
DthAL1 Block2 OUT ≥1
T 0 t F-IPh/IE BLK2OUT-IE-L
DthAL2 Block2 OUT
Dth> BLK2OUT-Iph/IE
Dth Block2 OUT
Block2 output & t F-IPh/IE BLK2OUT-IPh/IE-K
Dth>BLK2OUT ≥1
T 0 BLK2OUT-IPh/IE-L
(ON≡Enable)
IE > Block2 OUT A = OFF
IE >> Block2 OUT t F-IE B = ON IPh
ModeBLOUT1 C = ON IPh/IE
IE >>> Block2 OUT
t F-IE A D = ON IE
IED> Block2 OUT
≥1 B BLOUT1
IED>> Block2 OUT T 0 Pilot wire output
IED>>> Block2 OUT C
IED>>>> Block2 OUT ST-IE BLK2 D
Block2 output

A = IN I> Block4 I/O A = IN

B = OFF I>> Block4 I/O t FI-Iph B = OFF Dth>BLK4
C = OUT ST-Iph BLK4 C = OUT
I>>> Block4 I/O Block4
t FI-Iph Dth> Block4 OUT A
Dth>BLK4 DthAL1 Block4 I/O
T 0 “0” B
“0” A DthAL2 Block4 I/O
≥1 IE > Block4 I/O “0” C
B Dth Block4 I/O IE >> Block4 I/O t FI-IE
“0”
C ≥1 Block4 OUT
Dth> IE >>> Block4 I/O
IED> Block4 I/O t FI-IE
Block4 enable ≥1
49_BL-[Link]

IED>> Block4 I/O T 0

IED>>> Block4 I/O ST-IE BLK4
IED>>>> Block4 I/O Block4
Schema funzionale dei segnali di blocco relativi alla soglia d’intervento della funzione di immagine termica - 49

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 57

 t [s]
10000

1000

100

10

1 p=
0 .0

0 .6

0 .8

1 .0
0.1

0.01 Ith /IB

1 2 3 4 5 6 7 8 9 10 20
1.1

Caratteristica d’intervento della protezione ad immagine termica (49) - T=1 min F_49-[Link]

58 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 t [s]

100000

10000

1000

p=
0 .0

100 0 .6

0 .8

1 .0

10

0.1 Ith /IB

1 2 3 4 5 6 7 8 9 10 20
1.1

Caratteristica d’intervento della protezione ad immagine termica (49) - T = 200 min F_49-[Link]

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 59

Massima corrente - 50/51
Premessa
La funzione comprende tre soglie regolabili (I>, I>>, I>>>) con tempo d’intervento programmabile (t >,
t >>, t >>>).
La prima soglia I> è selezionabile a tempo indipendente oppure dipendente secondo le norme IEC
60255-3/BS142 e ANSI/IEEE, oltre che per le applicazioni di protezione dei raddrizzatori e di coordi-
namento con relè elettromeccanici e sganciatori BT.
La seconda soglia I>> è selezionabile a tempo indipendente oppure dipendente secondo la caratte-
ristica di intervento a I2t costante.
E’ regolabile un tempo di ripristino costante (t > RES, t >> RES, t >>> RES) per ciascuna delle soglie (I>,
I>>, I>>>), impiegabile per ridurre il tempo di eliminazione dei guasti intermittenti (aventi comunque
una durata non inferiore al tempo di avviamento della protezione).
E’ selezionabile l’abilitazione o disabilitazione di ciascuna soglia della protezione.
E’ selezionabile l’inibizione della prima soglia I> per avviamento di almeno una delle due soglie I>>,
I>>> come pure l’inibizione della seconda soglia I>> per avviamento della terza soglia I>>>.
Logica di funzionamento e
regolazioni
La protezione di massima corrente confronta la componente fondamentale di ciascuna delle tre cor-
renti di fase (IL1, IL2 , IL3) con le soglie impostate (I>, I>>, I>>>); il superamento di una soglia di almeno
una delle tre correnti di fase determina l’avviamento (START) della soglia stessa e del conteggio del
corrispondente temporizzatore (t >, t >>, t >>>). Se la condizione di superamento della soglia permane,
allo scadere del corrispondente tempo di intervento si ha lo scatto (TRIP) della soglia, viceversa si
ha il ripristino della soglia stessa.
La prima soglia I> è selezionabile a tempo indipendente oppure dipendente secondo le seguenti
curve caratteristiche:

• IEC 255-3/BS142 tipo A o SIT a tempo inverso: t = 0.14 · t > inv / [(I/I>inv)0.02 - 1]
• IEC 255-3/BS142 tipo B o VIT a tempo molto inverso: t = 13.5 · t >inv / [(I/I>inv) - 1]
• IEC 255-3/BS142 tipo C o EIT a tempo estremamente inverso:t = 80 · t >inv / [(I/I>inv)2 - 1]
• ANSI/IEEE tipo MI a tempo moderatamente inverso: t = t >inv · {0.01 / [(I/I>inv)0.02 - 1] + 0.023}
• ANSI/IEEE tipo VI a tempo molto inverso: t = t >inv · {3.922 / [(I/I>inv)2 - 1] + 0.098}
• ANSI/IEEE tipo EI a tempo estremamente inverso: t = t >inv · {5.64 / [(I/I>inv)2 - 1] + 0.024}
• Per raddrizzatori (Rectifier): t = 2351 · t >inv / [(I/I>inv)5.6 - 1]
• I 2 t costante (I 2 t = K): t = 16 · t >inv / (I/I>inv)2
• Elettromeccanico (EM): t = t>inv · {0.28 / [-0236 · (I/I>inv)-1 + 0.339]}

Dove:
t: tempo d’intervento
I>: soglia d’intervento
t >inv : regolazione del tempo d’intervento
La seconda soglia (I>>) è selezionabile a tempo indipendente oppure dipendente secondo la carat-
teristica di intervento a I2t costante:
I 2 t costante: t = 16 · t >inv / (I/I>inv)2
La terza soglia (I>>>) è a tempo indipendente.

t>
TRIP

t >>

t >>>

I> I>> I>>> I [Link]

Caratteristica d’intervento relativa alle tre soglie della protezione di massima corrente - 50/51

Per tutte le precedenti caratteristiche di intervento a tempo dipendente vale quanto segue:
• La minima corrente di intervento è pari a 1.1 volte la soglia impostata (valore asintotico di rife-
rimento).
• Le caratteristiche sono definite tra 1.1 e 20 volte la soglia impostata;[1] se la regolazione della soglia
supera 2.5 In, l’estremo superiore del campo di misura è 50 In.
• Il valore minimo del tempo di intervento t è pari a 0.1 s.
• Per le caratteristiche di intervento a tempo indipendente l’estremo superiore del campo di misura
è pari a 50 In.
Nota 1 Per valori d’ingresso superiori a 20 volte la soglia, il tempo d’intervento è limitato al valore corrispondente a 20 volte la soglia

60 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Ciascuna soglia della protezione può essere abilitata o disabilitata selezionando ON o OFF il pa-
rametro I> Enable, I>> Enable e/o I>>> Enable presente all’interno del menù Set\Parametri
configurazione A(o B)\ Massima corrente-50/51\ Soglia I> (Soglia I>>, Soglia I>>>) \ Parametri.
La prima soglia è selezionabile a tempo indipendente oppure dipendente mediante il parametro
I>Curve (DEFINITE, IEC/BS A, IEC/BS B, IEC/BS C, ANSI/IEE MI, ANSI/IEE VI, ANSI/
IEE EI, RECTIFIER, I2t, EM) presente all’interno del menù Set\Parametri configurazione A(o B)\
Massima corrente-50/51\ Soglia I>\Parametri.
La seconda soglia è selezionabile a tempo indipendente oppure dipendente mediante il parametro
I>>Curve (DEFINITE, I2t) presente all’interno del menù Set\Parametri configurazione A(o B)\
Massima corrente-50/51\ Soglia I>>\Parametri.

E’ selezionabile l’inibizione della prima soglia I> per avviamento di almeno una delle due soglie I>>,
I>>> mediante il parametro Disattivazione I> da start I>>, Disattivazione I> da start I>>> (I>disbyI>>,
I>disbyI>>>) presente all’interno del menù Set\Parametri configurazione A(o B)\ Massima cor-
rente-50/51\ Soglia I>>, Soglia I>>>\Parametri.
Analogamente per l’inibizione della seconda soglia I>> per avviamento della terza soglia I>>> median-
te il parametro Disattivazione I>> da start I>>> (I>disbyI>>, I>disbyI>>>) presente all’interno
del menù Set\Parametri configurazione A(o B)\ Massima corrente-50/51\ Soglia I>>>\Parametri.
Tutti i parametri citati possono essere impostati separatamente per le due configurazioni di taratura
A e B.

E’ regolabile un tempo di ripristino costante per ciascuna delle soglie (t>RES, t>>RES, t>>>RES).

INPUT

t>RES t>RES t>RES

I> Start
t> t>

I> Trip

RESET

t
Temporizzatori relativi alla prima soglia della protezione di massima corrente - 50/51 [Link]

Ciascuna delle tre soglie (I>, I>>, I>>>) può essere associata alla protezione di mancata apertura
dell’interruttore mediante impostazione ON del parametro I> BF, I>> BF e I>>> BF.
I parametri relativi sono presenti all’interno del menù Set\Parametri configurazione A(o B)\ Massima
corrente-50/51\ Soglia I> (Soglia I>>, Soglia I>>>)\Parametri.[1]

Per ciascuna delle tre soglie (I>, I>>, I>>>) può essere selezionato il blocco per ritenuta di se-
conda armonica mediante impostazione ON del parametro I>2ndh-REST, I>>2ndh-REST,
I>>>2ndh-REST.
I parametri relativi sono presenti all’interno del menù Set\Parametri configurazione A(o B)\ Massima
corrente-50/51\ Soglia I> (Soglia I>>, Soglia I>>>)\Parametri.

Se è abilitata la funzione CLP (Cold Load Pick-up) in modalità di blocco di una o più delle tre soglie
della funzione 50/51, la corrispondente soglia è bloccata per un tempo regolabile, conteggiato a
partire dall’istante di chiusura dell’interruttore.
Se è abilitata la funzione CLP (Cold Load Pick-up) in modalità di modifica delle tarature di una o più
delle tre soglie della funzione 50/51, la corrispondente soglia può essere modificata per un tempo
regolabile, conteggiato a partire dall’istante di chiusura dell’interruttore.
Il modo di funzionamento (ICLP> Mode, ICLP>> Mode, ICLP>>> Mode) ed il tempo di at-
tivazione CLP (tCLP>, tCLP>>, tCLP>>>) sono impostabili all’interno del menù Set\Parame-
tri configurazione A(o B)\ Massima corrente-50/51\ Soglia I> (Soglia I>>, Soglia I>>>)\Parametri,
mentre la soglia attiva durante il CLP ( ICLP>def, ICLP>inv,....) è regolabile all’interno del
menù Set\Parametri configurazione A(o B)\ Massima corrente-50/51\ Soglia I> (Soglia I>>, Soglia
I>>>)\Tempo indipendente (o Tempo dipendente).

Nota 1 Le regolazioni relative alla protezione di mancata apertura interruttore sono impostabili all’interno del menù Mancata apertura - BF.

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 61

 I> Enable I>Curve ICLP>Mode tCLP> t>RES I> def ICLP> def t> def I> inv ICLP> inv t> inv

IL1 I> Element

IL2 Start I>
IL3 Trip I>

≥ I> inhibition I>2ndh-REST CLPI>

I>BF
& I>BF
Start I2ndh>
Trip I> &
I>BLK1 Start I>
BLK1I>
&
&
Block1

I>BLK2IN Start I>

BLK2INI>
&
&
Block2
I>BLK2OUT
BLK2OUT
I>BLK4 Start I> &
BLK4OUT
Start I> &

I>> Enable I>>Curve ICLP>>Mode tCLP>> t>>RES I>> def ICLP>> def t>> def I>> inv ICLP>> inv t>> inv

IL1 I>> Element Start I>>

IL2 Trip I>>
IL3
I>>2ndh-REST I> disbyI>> CLPI>>
I>> inhibition
& I>>BF &
Start I2ndh> Start I>>
I>> Trip I>>BF
&
I>>BLK1 Start I>>
BLK1I>>
&
&
Block1

I>>BLK2IN Start I>>

BLK2INI>>
&
Block2 &
I>>BLK2OUT
BLK2OUT
I>>BLK4 Start I>> &
BLK4OUT
Start I>> &

I>>> Enable ICLP>>>Mode tCLP>>> t>>>RES I>>> def ICLP>>> def t>>> def

IL1 I>>> Element Start I>>>

IL2 I>>>2ndh-REST Trip I>>>
IL3 I> disbyI>>>
& CLPI>>>
Start I2ndh> I>> disbyI>>>
Start I>>> &

Start I>>> &

I>>>BLK1 Start I>>>
BLK1I>>>
&
&
Block1
I>>>BF
I>>>BF
Trip I>>> &
I>>>BLK2IN Start I>>>
BLK2INI>>>
&
&
Block2
I>>>BLK2OUT
BLK2OUT
I>>>BLK4 Start I>>> &
BLK4OUT
Start I>>> &

General logic diagram of the phase overcurrent elements - 50/51 [Link]

62 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Per ciascuna delle tre soglie (I>, I>>, I>>>) sono attivabili i seguenti criteri di blocco.

Blocco logico (Block1)

Se è configurato un ingresso logico con funzione di blocco logico ed una o più soglie della funzione
50/51 sono abilitate a tale blocco logico (I>BLK1, I>>BLK1 e/o I>>>BLK1), la corrispondente
soglia è bloccata per un tempo pari alla durata di attivazione dell’ingresso logico stesso. Il tempo-
rizzatore d’intervento è mantenuto in condizione di reset in modo tale che il conteggio del tempo
d’intervento ha inizio alla scomparsa del segnale di blocco.[1]
I parametri di abilitazione sono impostabili all’interno del menù Set \ Parametri configurazione A(o
B)\ Massima corrente-50/51 \ Soglia I> (Soglia I>>, Soglia I>>>) \ Parametri, mentre l’assegnazione
della funzione di blocco logico all’ingresso è impostabile all’interno del menù Set \ Ingressi \ Ingres-
so 1 (Ingresso 2,...5).

Blocco selettivo (Block2)

La funzione di selettività logica del relè di protezione può essere realizzata mediante l’impiego di una
qualunque combinazione dei seguenti I/O:
• Un ingresso di blocco selettivo dedicato (BLIN1).
• Uno o più ingressi digitali programmati con funzione di blocco selettivo in ingresso.
• Una uscita di blocco selettivo dedicata (BLOUT1).
• Uno o più contatti d’uscita i cui relè finali sono programmati con funzione di blocco selettivo in
uscita.
Solo impiegando ingressi e uscite di blocco dedicate si dispone della funzione di controllo periodico
di continuità relativa al mezzo trasmissivo del segnale di blocco selettivo tra relè di protezione.

Impiego di ingresso di blocco selettivo dedicato BLIN1:

• La protezione è bloccata, secondo i criteri della logica accelerata quando l’ingresso BLIN1 è at-
tivo. E’ possibile assegnare all’ingresso di blocco dedicato l’informazione di blocco da protezioni
di fase, da protezioni di fase e terra oppure da protezioni di terra, programmando il parametro
ModeBLIN1 presente all’interno del menù Set\Parametri configurazione A(o B)\Blocco selettivo-
BLOCK2\ Blocco selettivo IN.

Impiego di ingressi logici:

• Se i parametri I>BLK2IN, I>>BLK2IN e/o I>>>BLK2IN sono abilitati (ON) e se è confi-
gurato un ingresso logico con funzione di blocco selettivo (Block2), la soglia corrispondente è
bloccata da protezioni di fase (Block2 Iph) o da protezione di fase e di terra (Block2 Iph/IE) se-
condo i criteri della logica accelerata.[2] I parametri di abilitazione I>BLK2IN, I>>BLK2IN
e/o I>>>BLK2IN sono impostabili all’interno del menù Set\Parametri configurazione A(o B)\
Massima corrente-50/51\ Soglia I> (Soglia I>>, Soglia I>>>) \Parametri, mentre le funzioni Block2
Iph e Block2 Iph/IE possono essere assegnate all’ingresso logico scelto all’interno del menù
Set \ Ingressi \ Ingresso 1, (Ingresso 2,...5).

Impiego di circuito d’uscita di blocco selettivo dedicato BLOUT1:

• E’ possibile assegnare all’uscita di blocco dedicata l’informazione di blocco da protezioni di fase,
da protezioni di fase e terra oppure da protezioni di terra, programmando il parametro Mode-
BLOUT1 (OFF - ON IPh - ON IPh/IE - ON IE) presente all’interno del menù Set\Parametri
configurazione A(o B)\Blocco selettivo-BLOCK2\ Blocco selettivo OUT.

Impiego di relè finali (K1...K6):

• Se i parametri I>BLK2OUT, I>>BLK2OUT e/o I>>>BLK2OUT sono abilitati (ON) e se è
configurato un relè finale con funzione di blocco selettivo (Block2), la protezione invia un blocco
in uscita da funzione di protezione di fase (BLK2OUT-Iph) oppure di fase e terra (BLK2OUT-Iph/IE),
alla attivazione dell’avviamento di una delle tre soglie (Start I>, Start I>> e/o Start I>>>). L’abilita-
zione dell’uscita di blocco è impostabile (ON oppure OFF) mediante il parametro I>BLK2OUT,
I>>BLK2OUT e/o I>>>BLK2OUT presente all’interno del menù Set\Parametri configurazione
A(o B)\ Massima corrente-50/51\ Soglia I> (Soglia I>>, Soglia I>>>) \Parametri, mentre la pro-
grammazione dei relè associati (BLK2OUT-Iph-K, BLK2OUT-Iph/IE-K e/o BLK2OUT-IE-K)
e dei LED (BLK2OUT-Iph-L, BLK2OUT-Iph/IE-L e/o BLK2OUT-IE-L) è presente nel menù
Set\Parametri configurazione A(o B)\Blocco selettivo-BLOCK2\ Blocco selettivo OUT.

Blocco selettivo interno (Block4)

Oltre che per ricevere un blocco selettivo in ingresso da altri relè di protezione o per trasmettere un
blocco selettivo in uscita ad altri relè di protezione, ogni soglia della funzione di protezione 50/51 può
essere abilitata per ricevere un blocco selettivo da altre soglie di protezioni interne al relè stesso
oppure per trasmettere un blocco selettivo ad altre soglie di protezioni interne al relè stesso.[3]

L’abilitazione/disabilitazione di una soglia della funzione di protezione 50/51 al blocco selettivo inter-
no, avviene abilitando la soglia ad un ingresso interno o a un’uscita interna di blocco selettivo (in-
gresso e uscita virtuali comuni a tutte le soglie di tutte le protezioni) mediante il parametro I>BLK4,
Nota 1 Per la descrizione completa del funzionamento del blocco logico (Block 1) occorre far riferimento al paragrafo “Blocco logico” presente all’in-
terno del capitolo MONITORAGGIO E CONTROLLO.
Nota 2 Per la descrizione completa del funzionamento della selettività logica (Block 2) occorre far riferimento al paragrafo “Blocco per selettività
logica” presente all’interno del capitolo MONITORAGGIO E CONTROLLO.
Nota 3 Per la descrizione completa del funzionamento della selettività logica interna (Block 4) occorre far riferimento al paragrafo “Blocco per
selettività logica interna” presente all’interno del capitolo MONITORAGGIO E CONTROLLO.

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 63

 I>>BLK4, e/o I>>>BLK4, (internal block), che può essere programmato in tre modalità:
• IN per cui la soglia è abilitata a ricevere il blocco selettivo dall’ingresso interno.
• OUT per cui la soglia è abilitata a trasmettere il blocco selettivo all’uscita interna.
• OFF per cui la soglia è disabilitata a trasmettere e ricevere il blocco selettivo.
Non è quindi possibile per una soglia sia ricevere sia trasmettere un blocco selettivo, evitando quin-
di che la soglia trasmetta un blocco selettivo e contemporaneamente lo riceva.

Il blocco selettivo interno può coesistere con il blocco selettivo con altri relè di protezione, per cui
ogni soglia può ricevere il blocco da ingressi di blocco selettivo e/o da ingresso interno di blocco
selettivo, trasmettere il blocco a uscite di blocco selettivo e/o all’uscita interna di blocco selettivo.

ON≡Enable I> overcurrent element

I> Enable
ON≡Inhibit (from I>> and/or I>>> overcurrent element)
I> inhibition

I> def State

&
I L1 ≥ I> def Start I>
(Pickup outside CLP)
≥1
I> inv State
I>ST-K
I L1 &
I>ST-L

TRIPPING M ATRIX
(LED+REL AYS)
I L1 ≥ I> inv
t >inv

I C L P >def I C L P >inv I> Curve t >RES

t >def
(Pickup within CLP) t >RES
& t>
I L1 ≥ I > ≥1 T 0 0 T I>TR-K
T 0 I>TR-L
RESET
I L2

Trip I>
I L3

A =“0 or OFF” A =“1” ≥1 CLP I>

t CLP>
A = ON - Change setting
A B = OFF
t CLP> Output t CLP> B
CB-State C = ON - Element blocking
T 0 C

≥1
ICLP>Mode

2nd harmonic restraint enable (ON≡Enable)

I>2ndh-REST
&
Start I2ndh>

I> overcurrent element (50/51) block diagram

Block1, Block2, Block4

Trip I>
BF Enable (ON≡Enable) & I> BF towards BF logic
I>BF

CB State CB OPEN CB CLOSED CB OPEN

tCLP> 0.1 s

Output tCLP>

t
HIGH THRESHOLD/ LOW THRESHOLD/ HIGH THRESHOLD/
BLOCK UNBLOCK BLOCK

Schema funzionale relativo alla prima soglia (I>) della funzione di massima corrente 50/51(foglio 1 di 2) Fun_50-[Link]

64 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Start I>
&
Enable (ON≡Enable)
I>BLK1 Trip I> & BLK1I>
&

& BLK4IN I>

Block1 Logic INx t ON INx t OFF Block4

n.c. INx t ON INx t OFF ≥1 Block1, Block2, Block4

n.o. Block1
T 0 0 T
Binary input INx (x=1,...5) & BLK2IN I>
Block1

Block2 input enable (ON≡Enable)

I>BLK2IN
&
ModeBLIN1
OFF BLK2IN-Iph
BLIN1 ON IPh

TRIPPING M ATRIX
Pilot wire input

(LED+REL AYS)
ON IPh/IE Iph Block2
ON IE
tB-K
tB-L
Logic t B-Iph
INx t ON INx t OFF
Block2 IPh
n.c. INx t ON INx t OFF ≥1 t B-Iph
≥1
n.o. T 0
T 0 0 T ≥1 tB timeout
Binary input INx (x=1,2)
FROM ANY PROTECTIONS

Logic INx t ON INx t OFF t B-IE

Block2 IPh/IE
n.c. INx t ON INx t OFF ≥1 t B-IE
≥1 BLK2IN-IE
n.o. T 0 0 T T 0
Binary input INx (x=1,...5)
FROM EARTH FAULT PROTECTIONS

Logic INx t ON INx t OFF

Block2 IE
n.c. INx t ON INx t OFF ≥1 IE Block2
n.o. T 0 0 T
Binary input INx (x=1,...5) Block2 input

ST-Iph BLK2 BLK2OUT-Iph

Start I> BLK2OUT-IPh-K
TRIPPING M ATRIX

I> Block2 OUT

&
(LED+REL AYS)

Block2 output I>> Block2 OUT t F-IPh BLK2OUT-IPh-L

I>BLK2OUT BLK2OUT-IE
(ON≡Enable) I>>> Block2 OUT t F-IPh BLK2OUT-IE-K
DthAL1 Block2 OUT ≥1 t F-IPh/IE
T 0 BLK2OUT-IE-L
DthAL2 Block2 OUT BLK2OUT-Iph/IE
Dth Block2 OUT t F-IPh/IE BLK2OUT-IPh/IE-K
≥1
T 0 BLK2OUT-IPh/IE-L
IE > Block2 OUT A = OFF
IE >> Block2 OUT t F-IE B = ON IPh
ModeBLOUT1 C = ON IPh/IE
IE >>> Block2 OUT
t F-IE A D = ON IE
IED> Block2 OUT
≥1 B BLOUT1
IED>> Block2 OUT T 0 Pilot wire output
IED>>> Block2 OUT C
IED>>>> Block2 OUT ST-IE BLK2 D
Block2 output

I> Block4 I/O A = IN

A = IN I>> Block4 I/O t FI-Iph B = OFF I>BLK4
I>BLK4 B = OFF ST-Iph BLK4 C = OUT
I>>> Block4 I/O Block4
C = OUT t FI-Iph I> Block4 OUT A
“0” A DthAL1 Block4 I/O ≥1
B T 0 “0” B
“0”
C
DthAL2 Block4 I/O IE > Block4 I/O “0” C
Start I> Dth Block4 I/O t FI-IE
IE >> Block4 I/O ≥1 Block4 OUT
Block4 enable IE >>> Block4 I/O
IED> Block4 I/O t FI-IE
≥1
50-51S1_BL-[Link]

IED>> Block4 I/O T 0

IED>>> Block4 I/O ST-IE BLK4
IED>>>> Block4 I/O Block4
Schema funzionale dei segnali di blocco blocchi relativi alla prima soglia (I>) della funzione di massima corrente 50/51(foglio 2 di 2)

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 65

 ON≡Enable I>> overcurrent element
I>> Enable
ON≡Inhibit (from I>>> overcurrent element)
I>> inhibition

(ON≡Inhibit)
I>> def State I> disbyl>>
& I> inhibition
& Start I>>
I L1 ≥ I>> def
(Pickup outside CLP)
≥1 Start I>>
I>> inv State
I>>ST-K
I L1 &
I>>ST-L

TRIPPING M ATRIX
(LED+REL AYS)
I L1 ≥ I>> inv
t >>inv
I>> Curve t >>RES
I C L P >>def I C L P >>inv t >>def
(Pickup within CLP) t >>RES
& t >>
I L1 ≥ I > > ≥1 T 0 0 T I>>TR-K
T 0 I>>TR-L
RESET
I L2
Trip I>>

I L3

A =“0 or OFF” A =“1”

≥1 CLP I>>

t C L P >> A = ON - Change setting

B = OFF
A C = ON - Element blocking
t CLP>> Output t CLP>> B
CB-State
T 0 C

≥1
ICLP>>Mode

2nd harmonic restraint enable (ON≡Enable)

I>>2ndh-REST
&
Start I2ndh>

I>> overcurrent element (50/51) Block diagram

Block1, Block2, Block4

Trip I>>
BF Enable (ON≡Enable) & I>> BF towards BF logic
I>>BF

CB State CB OPEN CB CLOSED CB OPEN

tCLP>> 0.1 s

Output tCLP>>

t
HIGH THRESHOLD/ LOW THRESHOLD/ HIGH THRESHOLD/
BLOCK UNBLOCK BLOCK

Schema funzionale relativo alla seconda soglia (I>>) della funzione di massima corrente 50/51(foglio 1 di 2) Fun_50-[Link]

66 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Start I>>
&
Enable (ON≡Enable)
I>>BLK1 Trip I>> & BLK1I>>
&

& BLK4IN I>>

Block1 Logic INx t ON INx t OFF Block4

n.c. INx t ON INx t OFF ≥1 Block1, Block2, Block4

n.o. Block1
T 0 0 T
Binary input INx (x=1,...5) & BLK2IN I>>
Block1

Block2 input enable (ON≡Enable)

I>>BLK2IN
&
ModeBLIN1
OFF BLK2IN-Iph
BLIN1 ON IPh

TRIPPING M ATRIX
Pilot wire input

(LED+REL AYS)
ON IPh/IE Iph Block2
ON IE
tB-K
tB-L
Logic t B-Iph
INx t ON INx t OFF
Block2 IPh
n.c. INx t ON INx t OFF ≥1 t B-Iph
≥1
n.o. T 0
T 0 0 T ≥1 tB timeout
Binary input INx (x=1,...5)
FROM ANY PROTECTIONS

Logic INx t ON INx t OFF t B-IE

Block2 IPh/IE
n.c. INx t ON INx t OFF ≥1 t B-IE
≥1 BLK2IN-IE
n.o. T 0 0 T T 0
Binary input INx (x=1,...5)
FROM EARTH FAULT PROTECTIONS

Logic INx t ON INx t OFF

Block2 IE
n.c. INx t ON INx t OFF ≥1 IE Block2
n.o. T 0 0 T
Binary input INx (x=1,...5) Block2 input

ST-Iph BLK2 BLK2OUT-Iph

BLK2OUT-IPh-K
TRIPPING M ATRIX

Start I>> I> Block2 OUT

(LED+REL AYS)

t F-IPh BLK2OUT-IPh-L
I>> Block2 OUT
Block2 output & BLK2OUT-IE
I>>BLK2OUT I>>> Block2 OUT t F-IPh BLK2OUT-IE-K
(ON≡Enable) DthAL1 Block2 OUT ≥1 t F-IPh/IE
T 0 BLK2OUT-IE-L
DthAL2 Block2 OUT BLK2OUT-Iph/IE
Dth Block2 OUT t F-IPh/IE BLK2OUT-IPh/IE-K
≥1
T 0 BLK2OUT-IPh/IE-L
IE > Block2 OUT A = OFF
IE >> Block2 OUT t F-IE B = ON IPh
ModeBLOUT1 C = ON IPh/IE
IE >>> Block2 OUT
t F-IE A D = ON IE
IED> Block2 OUT
≥1 B BLOUT1
IED>> Block2 OUT T 0 Pilot wire output
IED>>> Block2 OUT C
IED>>>> Block2 OUT ST-IE BLK2 D
Block2 output

I> Block4 I/O A = IN

A = IN I>> Block4 I/O t FI-Iph B = OFF I>>BLK4
I>>BLK4 B = OFF ST-Iph BLK4 C = OUT
I>>> Block4 I/O Block4
C = OUT t FI-Iph I>> Block4 OUT A
“0” A DthAL1 Block4 I/O
B T 0 “0” B
“0”
C
DthAL2 Block4 I/O
≥1 IE > Block4 I/O “0” C
Start I>> Dth Block4 I/O t FI-IE
IE >> Block4 I/O ≥1 Block4 OUT
Block4 enable IE >>> Block4 I/O
50-51S2_BL-[Link]

IED> Block4 I/O t FI-IE

≥1
IED>> Block4 I/O T 0
IED>>> Block4 I/O ST-IE BLK4
IED>>>> Block4 I/O Block4
Schema funzionale dei segnali di blocco blocchi relativi alla seconda soglia (I>>) della funzione di massima corrente 50/51(foglio 2 di 2)

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 67

 (ON≡Inhibit)
I> disbyl>>>
& I> inhibition
Start I>>>
ON≡Enable 3rd overcurrent element
I>>> Enable
(ON≡Inhibit)
I>> disbyl>>>
& I>> inhibition
Start I>>>

I>>> def State

Start I>>>
(Pickup outside CLP)
&
Start I>>> I>>>ST-K
I L1 ≥ I>>> def

TRIPPING M ATRIX
I>>>ST-L

(LED+REL AYS)
I L1
I C L P >>def I C L P >>inv t >>>RES
t >>>def
(Pickup within CLP) t >>>RES
& t >>>def
I L1 ≥ I > > > ≥1 0 T I>>>TR-K
T 0 I>>>TR-L
RESET
I L2
Trip I>>>

I L3

A =“0 or OFF” A =“1”

≥1 CLP I>>>
t C L P >>>
A = ON - Change setting
A B = OFF
t CLP>>> Output t CLP>>> B C = ON - Element blocking
CB-State
T 0 C

≥1
ICLP>>>Mode

2nd harmonic restraint enable (ON≡Enable)

I>>>2ndh-REST
&
Start I2ndh>

I>>> overcurrent element (50/51) Block diagram

Block1, Block2, Block4

Trip I>>>
BF Enable (ON≡Enable) & I>>> BF towards BF logic
I>>>BF

CB State CB OPEN CB CLOSED CB OPEN

tCLP>>> 0.1 s

Output tCLP>>>

t
HIGH THRESHOLD/ LOW THRESHOLD/ HIGH THRESHOLD/
BLOCK UNBLOCK BLOCK

Schema funzionale relativo alla terza soglia (I>>>) della funzione di massima corrente 50/51(foglio 1 di 2) Fun_50-[Link]

68 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Start I>>>
&
Enable (ON≡Enable)
I>>>BLK1 Trip I>>> & BLK1I>>>
&

& BLK4IN I>>>

Block1 Logic INx t ON INx t OFF Block4

n.c. INx t ON INx t OFF ≥1 Block1, Block2, Block4

n.o. Block1
T 0 0 T
Binary input INx (x=1,...5) & BLK2IN I>>>
Block1

Block2 input enable (ON≡Enable)

I>>>BLK2IN
&
ModeBLIN1
OFF BLK2IN-Iph
BLIN1 ON IPh

TRIPPING M ATRIX
Pilot wire input

(LED+REL AYS)
ON IPh/IE Iph Block2
ON IE
tB-K
tB-L
Logic t B-Iph
INx t ON INx t OFF
Block2 IPh
n.c. INx t ON INx t OFF ≥1 t B-Iph
≥1
n.o. T 0
T 0 0 T ≥1 tB timeout
Binary input INx (x=1,...5)
FROM ANY PROTECTIONS

Logic INx t ON INx t OFF t B-IE

Block2 IPh/IE
n.c. INx t ON INx t OFF ≥1 t B-IE
≥1 BLK2IN-IE
n.o. T 0 0 T T 0
Binary input INx (x=1,...5)
FROM EARTH FAULT PROTECTIONS

Logic INx t ON INx t OFF

Block2 IE
n.c. INx t ON INx t OFF ≥1 IE Block2
n.o. T 0 0 T
Binary input INx (x=1,...5) Block2 input

ST-Iph BLK2 BLK2OUT-Iph

BLK2OUT-IPh-K
TRIPPING M ATRIX

I> Block2 OUT

(LED+REL AYS)

t F-IPh BLK2OUT-IPh-L
I>> Block2 OUT BLK2OUT-IE
Start I>>>
I>>> Block2 OUT t F-IPh BLK2OUT-IE-K
Block2 output & ≥1
I>>>BLK2OUT DthAL1 Block2 OUT
T 0 t F-IPh/IE BLK2OUT-IE-L
(ON≡Enable) DthAL2 Block2 OUT BLK2OUT-Iph/IE
Dth Block2 OUT t F-IPh/IE BLK2OUT-IPh/IE-K
≥1
T 0 BLK2OUT-IPh/IE-L
IE > Block2 OUT A = OFF
IE >> Block2 OUT t F-IE B = ON IPh
ModeBLOUT1 C = ON IPh/IE
IE >>> Block2 OUT
t F-IE A D = ON IE
IED> Block2 OUT
≥1 B BLOUT1
IED>> Block2 OUT T 0 Pilot wire output
IED>>> Block2 OUT C
IED>>>> Block2 OUT ST-IE BLK2 D
Block2 output

I> Block4 I/O A = IN

A = IN I>> Block4 I/O t FI-Iph B = OFF I>>>BLK4
I>>>BLK4 B = OFF ST-Iph BLK4 C = OUT
I>>> Block4 I/O Block4
C = OUT t FI-Iph I>>> Block4 OUT A
“0” A DthAL1 Block4 I/O ≥1
B T 0 “0” B
“0”
C
DthAL2 Block4 I/O IE > Block4 I/O “0” C
Start I>>> Dth Block4 I/O t FI-IE
IE >> Block4 I/O ≥1 Block4 OUT
Block4 enable IE >>> Block4 I/O
50-51S3_BL-[Link]

IED> Block4 I/O t FI-IE

≥1
IED>> Block4 I/O T 0
IED>>> Block4 I/O ST-IE BLK4
IED>>>> Block4 I/O Block4
Schema funzionale dei segnali di blocco blocchi relativi alla terzaa soglia (I>>>) della funzione di massima corrente 50/51(foglio 2 di 2)

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 69

Massima corrente residua - 50N/51N
Premessa
La funzione comprende tre soglie regolabili (IE >, IE >>, IE >>>) con tempo d’intervento programmabile (t E >,
t E >>, t E >>>).
La prima soglia IE > è selezionabile a tempo indipendente oppure dipendente secondo le norme IEC
60255-3/BS142 e ANSI/IEEE, oltre che per le applicazioni di coordinamento con relè elettromeccani-
ci e sganciatori BT (EM).
La seconda e la terza soglia ( IE >>, IE >>>) sono a tempo indipendente
E’ regolabile un tempo di ripristino costante (t E>RES, t E>>RES, t E>>>RES) per ciascuna delle soglie
(IE >, IE >>, IE >>>), impiegabile per ridurre il tempo di eliminazione dei guasti intermittenti (aventi co-
munque una durata non inferiore al tempo di avviamento della protezione).
E’ selezionabile l’abilitazione o disabilitazione di ciascuna soglia della protezione.
E’ selezionabile l’inibizione della prima soglia IE > per avviamento di almeno una delle due soglie
IE >>, IE >>> come pure l’inibizione della seconda soglia IE >> per avviamento della terza soglia IE >>>.
Logica di funzionamento e
regolazioni
La protezione di massima corrente residua confronta la componente fondamentale della corrente
residua (IE ) con le soglie impostate (IE >, IE >>, IE >>>); il superamento di una soglia determina l’av-
viamento (START) della soglia stessa e del conteggio del corrispondente temporizzatore (t E >, t E >>,
t E >>>). Se la condizione di superamento della soglia permane, allo scadere del corrispondente tem-
po di intervento si ha lo scatto (TRIP) della soglia, viceversa si ha il ripristino della soglia stessa.
La prima soglia IE > è selezionabile a tempo indipendente oppure dipendente secondo le seguenti
curve caratteristiche:
• IEC 255-3/BS142 tipo A o SIT a tempo inverso: t = 0.14 · t E >inv / [(IE /IE >inv)0.02 - 1]
• IEC 255-3/BS142 tipo B o VIT a tempo molto inverso: t = 13.5 · t E >inv / [(IE /IE >inv) - 1]
• IEC 255-3/BS142 tipo C o EIT a tempo estremamente inverso:t = 80 · t E >inv / [(IE /IE >inv)2 - 1]
• ANSI/IEEE tipo MI a tempo moderatamente inverso: t = t E >inv · {0.01 / [(IE /IE >inv)0.02 - 1] + 0.023}
• ANSI/IEEE tipo VI a tempo molto inverso: t = t E >inv · {3.922 / [(IE /IE >inv)2 - 1] + 0.098}
• ANSI/IEEE tipo EI a tempo estremamente inverso: t = t E >inv · {5.64 / [(IE /IE >inv)2 - 1] + 0.024}
• Elettromeccanico (EM): t = t E >inv · {0.28 / [-0236 · (IE /IE >inv)-1 + 0.339]}

Dove:
t: tempo d’intervento
IE >: soglia d’intervento
t E >inv : regolazione del tempo d’intervento

tE>
TRIP

t E >>

t E >>>

IE> I E >> I E >>> IE [Link]

Caratteristica d’intervento relativa alle tre soglie della protezione di massima corrente residua - 50N/51N
Per tutte le precedenti caratteristiche di intervento a tempo dipendente vale quanto segue:
• La minima corrente di intervento è pari a 1.1 volte la soglia impostata (valore asintotico di rife-
rimento).
• Il valore minimo del tempo di intervento t è pari a 0.1 s.
• Le caratteristiche sono definite tra 1.1 e 20 volte la soglia impostata;[1] se la regolazione della soglia
supera 2.5 In, l’estremo superiore del campo di misura 10 IEn.

Per le caratteristiche di intervento a tempo indipendente l’estremo superiore del campo di misura è
pari a 10 IEn.
Ciascuna soglia della protezione può essere abilitata o disabilitata selezionando ON oppure OFF
il parametro IE> Enable, IE>> Enable and/or IE>>> Enable presente all’interno del menù
Set\Parametri configurazione A(o B)\ Massima corrente residua - 50N/51N\ Soglia IE> (Soglia IE>>,
Soglia IE>>>) \ Parametri.

Nota 1 Per valori d’ingresso superiori a 20 volte la soglia, il tempo d’intervento è limitato al valore corrispondente a 20 volte la soglia

70 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 La prima soglia è selezionabile a tempo indipendente oppure dipendente mediante il parametro
IE>Curve (DEFINITE, IEC/BS A, IEC/BS B, IEC/BS C, ANSI/IEE MI, ANSI/IEE VI, ANSI/
IEE EI, EM) presente all’interno del menù Set\Parametri configurazione A(o B)\ Massima corrente
residua - 50N/51N\ Soglia IE> (Soglia IE>>, Soglia IE>>>) \ Parametri.

E’ selezionabile l’inibizione della prima soglia IE> per avviamento di almeno una delle due soglie
IE>>, IE>>> mediante il parametro Disattivazione IE> da start IE>>, Disattivazione IE> da start IE>>>
(IE>disbyI>>, IE>disbyI>>>) presente all’interno del menù Set\Parametri configurazione A(o
B)\ Massima corrente residua - 50N/51N\ Soglia IE>>, Soglia IE>>>\Parametri.
Analogamente per l’inibizione della seconda soglia IE>> per avviamento della terza soglia IE>>> me-
diante il parametro Disattivazione IE>> da start IE>>> (IE>disbyI>>, IE>disbyI>>>) presente
all’interno del menù Set\Parametri configurazione A(o B)\ Massima corrente residua - 50N/51N\
Soglia IE>>>\Parametri.
Tutti i parametri citati possono essere impostati separatamente per le due configurazioni di taratura
A e B.
E’ regolabile un tempo di ripristino costante per ciascuna delle soglie t E>RES, t E>>RES, t E>>>RES .

INPUT

t E>RES t E>RES t E>RES

IE> Start
t E> t E>

IE> Trip

RESET
t
IE> element residual overcurrent (50N/51N) - Timers [Link]

Ciascuna delle tre soglie (IE >, IE >>, IE >>>) può essere associata alla protezione di mancata apertura
dell’interruttore mediante impostazione ON del parametro IE> BF, IV>> BF and/or IE>>> BF .
I parametri relativi sono presenti all’interno del menù Set\Parametri configurazione A(o B)\ Massima
corrente residua - 50N/51N\ Soglia IE> (Soglia IE>>, Soglia IE>>>) \Parametri.[1]

Per ciascuna delle tre soglie (IE >, IE >>, IE >>>) può essere selezionato il blocco per ritenuta di se-
conda armonica mediante impostazione ON del parametro IE>2ndh-REST, IE>>2ndh-REST,
IE>>>2ndh-REST.
I parametri relativi sono presenti all’interno del menù Set\Parametri configurazione A(o B)\ Massima
corrente residua - 50N/51N\ Soglia IE> (Soglia IE>>, Soglia IE>>>) \Parametri.

Se è abilitata la funzione CLP (Cold Load Pick-up) in modalità di blocco di una o più delle tre soglie
della funzione 50N/51N, la corrispondente soglia è bloccata per un tempo regolabile, conteggiato a
partire dall’istante di chiusura dell’interruttore.
Se è abilitata la funzione CLP (Cold Load Pick-up) in modalità di modifica delle tarature di una o più
delle tre soglie della funzione 50N/51N, la corrispondente soglia può essere modificata per un tempo
regolabile, conteggiato a partire dall’istante di chiusura dell’interruttore.
Il modo di funzionamento ( IECLP> Mode) ed il tempo di attivazione CLP ( tECLP>) sono imposta-
bili all’interno del menù Set\Parametri configurazione A(o B)\ Massima corrente residua - 50/51\
Soglia IE>, Soglia IE>>, Soglia IE>>>\Parametri, mentre la soglia attiva durante il CLP ( IECLP>def,
IECLP>inv,....) è regolabile all’interno del menù Set\Parametri configurazione A(o B)\ Massima corren-
te residua - 50/51\ Soglia IE> (Soglia IE>>, Soglia IE>>>) \Tempo indipendente (Tempo dipendente).

Nota 1 Le regolazioni relative alla protezione di mancata apertura interruttore sono impostabili all’interno del menù Mancata apertura - BF.

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 71

 IE> Enable IE>Curve IECLP>Mode tECLP> tE>RES IE> def IECLP> def tE> def IE> inv IECLP> inv tE> inv

IE> Element
IE Start IE>
Trip IE>

≥ IE> inhibition IE>2ndh-REST CLPIE>

IE>BF
& IE>BF
Start I2ndh>
Trip I> &
IE>BLK1 Start I>
BLK1IE>
&
&
Block1

IE>BLK2IN Start I>

BLK2INIE>
&
&
Block2
IE>BLK2OUT
BLK2OUT
IE>BLK4 Start IE> &
BLK4OUT
Start IE> &

IE>> Enable IECLP>>Mode tECLP>> tE>>RES IE>> def IECLP>> def tE>> def

IE>> Element Start IE>>

IE
Trip IE>>

IE>>2ndh-REST IE> disbyIE>> CLPIE>>

IE>> inhibition
& IE>>BF &
Start I2ndh> Start IE>>
IE>> Trip IE>>BF
&
IE>>BLK1 Start IE>>
BLK1IE>>
&
&
Block1

IE>>BLK2IN Start IE>>

BLK2INIE>>
&
Block2 &
IE>>BLK2OUT
BLK2OUT
IE>>BLK4 Start IE>> &
BLK4OUT
Start IE>> &

IE>>> Enable IECLP>>>Mode tECLP>>> tE>>>RES IE>>> def IECLP>>> def tE>>> def

IE>>> Element Start IE>>>

IE
IE>>>2ndh-REST Trip IE>>>
IE> disbyIE>>>
& CLPIE>>>
Start I2ndh> IE>> disbyIE>>> Start IE>>> &
Start IE>>> &
IE>>>BLK1 Start IE>>>
BLK1IE>>>
&
&
Block1
IE>>>BF
IE>>>BF
Trip IE>>> &
IE>>>BLK2IN Start IE>>>
BLK2INIE>>>
&
&
Block2
IE>>>BLK2OUT
IE>>>BLK4 BLK2OUT
Start IE>>> &
BLK4OUT
Start IE>>> &

Schema a blocchi generale della funzione di massima corrente residua 50N/51N [Link]

72 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Per ciascuna delle tre soglie (IE >, IE >>, IE >>>) sono attivabili i seguenti criteri di blocco.

Blocco logico (Block1)

Se è configurato un ingresso logico con funzione di blocco logico ed una o più soglie della funzione
50N/51N sono abilitate a tale blocco logico (IE>BLK1, IE>>BLK1 e/o IE>>>BLK1), la corri-
spondente soglia è bloccata per un tempo pari alla durata di attivazione dell’ingresso logico stesso.
Il temporizzatore d’intervento è mantenuto in condizione di reset in modo tale che il conteggio del
tempo d’intervento ha inizio alla scomparsa del segnale di blocco.[1]
I parametri di abilitazione sono impostabili all’interno del menù Set \ Parametri configurazione A(o B)\
Massima corrente residua - 50N/51N\ Soglia IE>, Soglia IE>>, Soglia IE>>>\ Parametri, mentre l’as-
segnazione della funzione di blocco logico all’ingresso è impostabile all’interno del menù Set \ In-
gressi \ Ingresso 1 (Ingresso 2,...5).

Blocco selettivo (Block2)

La funzione di selettività logica del relè di protezione può essere realizzata mediante l’impiego di una
qualunque combinazione dei seguenti I/O:
• Un ingresso di blocco selettivo dedicato (BLIN1),
• Uno o più ingressi digitali programmati con funzione di blocco selettivo in ingresso.
• Una uscita di blocco selettivo dedicate, tra loro indipendenti (BLOUT1),
• Uno o più contatti d’uscita i cui relè finali sono programmati con funzione di blocco selettivo in
uscita.
Solo impiegando ingressi e uscite di blocco dedicate si dispone della funzione di controllo periodico
di continuità relativa al mezzo trasmissivo del segnale di blocco selettivo tra relè di protezione.

Impiego di ingresso di blocco selettivo dedicato BLIN1:

• La protezione è bloccata, secondo i criteri della logica accelerata quando l’ingresso BLIN1 è at-
tivo. E’ possibile assegnare all’ingresso di blocco dedicato l’informazione di blocco da protezioni
di fase, da protezioni di fase e terra oppure da protezioni di terra, programmando il parametro
ModeBLIN1 presente all’interno del menù Set\Parametri configurazione A(o B)\Blocco selettivo-
BLOCK2\ Blocco selettivo IN.

Impiego di ingressi logici:

• Se i parametri IE>BLK2IN, IE>>BLK2IN e/o IE>>>BLK2IN sono abilitati (ON) e se è con-
figurato un ingresso logico con funzione di blocco selettivo (Block2), la soglia corrispondente è
bloccata da protezioni di fase (Block2 Iph) o da protezione di fase e di terra (Block2 Iph/IE) se-
condo i criteri della logica accelerata.[2] I parametri di abilitazione IE>BLK2IN, IE>>BLK2IN
e/o IE>>>BLK2IN sono impostabili all’interno del menù Set\Parametri configurazione A(o B)\
Massima corrente residua - 50N/51N\ Soglia IE> (Soglia IE>>, Soglia IE>>>) \Parametri, mentre
le funzioni Block2 Iph e Block2 Iph/IE possono essere assegnate all’ingresso logico scelto
all’interno del menù Set \ Ingressi \ Ingresso 1 (Ingresso 2,...5).

Impiego di circuito d’uscita di blocco selettivo dedicato BLOUT1:

• E’ possibile assegnare all’uscita di blocco dedicata l’informazione di blocco da protezioni di fase,
da protezioni di fase e terra oppure da protezioni di terra, programmando il parametro Mode-
BLOUT1 (OFF - ON IPh - ON IPh/IE - ON IE) presente all’interno del menù Set\Parametri
configurazione A(o B)\Blocco selettivo-BLOCK2\ Blocco selettivo OUT.

Impiego di relè finali (K1...K6):

• Se i parametri IE>BLK2OUT, IE>>BLK2OUT e/o IE>>>BLK2OUT sono abilitati (ON) e se
è configurato un relè finale con funzione di blocco selettivo (Block2), la protezione invia un blocco
in uscita da funzione di protezione di terra (BLK2OUT-IE) oppure di fase e terra (BLK2OUT-Iph/IE),
alla attivazione dell’avviamento di una delle tre soglie (Start IE>, Start IE>> e/o Start IE>>>). L’abili-
tazione dell’uscita di blocco è impostabile (ON oppure OFF) mediante il parametro IE>BLK2OUT,
IE>>BLK2OUT e/o IE>>>BLK2OUT presente all’interno del menù Set\Parametri configurazione
A(o B)\ Massima corrente residua - 50N/51N\ Soglia IE> (Soglia IE>>, Soglia IE>>>) \Parametri, men-
tre la programmazione dei relè associati (BLK2OUT-Iph-K, BLK2OUT-Iph/IE-K e/o BLK2OUT-
IE-K) e dei LED (BLK2OUT-Iph-L, BLK2OUT-Iph/IE-L e/o BLK2OUT-IE-L) è presente nel
menù Set\Parametri configurazione A(o B)\Blocco selettivo-BLOCK2\ Blocco selettivo OUT.

Blocco selettivo interno (Block4)

Oltre che per ricevere un blocco selettivo in ingresso da altri relè di protezione o per trasmettere un
blocco selettivo in uscita ad altri relè di protezione, ogni soglia della funzione di protezione 50N/51N
può essere abilitata per ricevere un blocco selettivo da altre soglie di protezioni interne al relè stes-
so oppure per trasmettere un blocco selettivo ad altre soglie di protezioni interne al relè stesso.[3]

L’abilitazione/disabilitazione di una soglia della funzione di protezione 50N/51N al blocco selettivo in-
terno, avviene abilitando la soglia ad un ingresso interno o a un’uscita interna di blocco selettivo (in-
gresso e uscita virtuali comuni a tutte le soglie di tutte le protezioni) mediante il parametro IE>BLK4,
Note 1 Per la descrizione completa del funzionamento del blocco logico (Block 1) occorre far riferimento al paragrafo “Blocco logico” presente all’in-
terno del capitolo MONITORAGGIO E CONTROLLO.
Nota 2 Per la descrizione completa del funzionamento della selettività logica (Block 2) occorre far riferimento al paragrafo “Blocco per selettività
logica” presente all’interno del capitolo MONITORAGGIO E CONTROLLO.
Nota 3 Per la descrizione completa del funzionamento della selettività logica interna (Block 4) occorre far riferimento al paragrafo “Blocco per
selettività logica interna” presente all’interno del capitolo MONITORAGGIO E CONTROLLO.

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 73

 IE>>BLK4, e/o IE>>>BLK4, (internal block), che può essere programmato in tre modalità:
• IN per cui la soglia è abilitata a ricevere il blocco selettivo dall’ingresso interno.
• OUT per cui la soglia è abilitata a trasmettere il blocco selettivo all’uscita interna.
• OFF per cui la soglia è disabilitata a trasmettere e ricevere il blocco selettivo.
Non è quindi possibile per una soglia sia ricevere sia trasmettere un blocco selettivo, evitando quin-
di che la soglia trasmetta un blocco selettivo e contemporaneamente lo riceva.

Il blocco selettivo interno può coesistere con il blocco selettivo con altri relè di protezione, per cui
ogni soglia può ricevere il blocco da ingressi di blocco selettivo e/o da ingresso interno di blocco
selettivo, trasmettere il blocco a uscite di blocco selettivo e/o all’uscita interna di blocco selettivo.

ON≡Enable IE> residual overcurrent element

IE> Enable
ON≡Inhibit
IE> inhibition
(from IE>> and/or IE>>> residual overcurrent element)

Start IE>
I E> def State

&
I E ≥ I E> def IE>ST-K
(Pickup outside CLP) IE>ST-L

TRIPPING M ATRIX
≥1

(LED+REL AYS)
I E> inv State t E>inv
I E> Curve t E>RES
IE & t E>def
I E ≥ I E> inv t >RES
& t E>
T 0 0 T IE>TR-K
I EC L P >def I EC L P >inv T 0 IE>TR-L
RESET
(Pickup within CLP)
I E ≥ I E CL P >
Trip IE>

A =“0 or OFF” A =“1”

t EC L P > ≥1 CLP I E>

A = ON - Change setting
A B = OFF
t ECLP> Output t ECLP> B
CB-State C = ON - Element blocking
T 0 C

≥1
IECLP>Mode

2nd harmonic restraint enable (ON≡Enable)

IE>2ndh-REST
&
Start I2ndh>

IE> overcurrent element (50/51) Block diagram

Block1, Block2, Block4

Trip IE>
BF Enable (ON≡Enable) & IE> BF towards BF logic
IE>BF

CB State CB OPEN CB CLOSED CB OPEN

tECLP> 0.1 s

Output tECLP>

t
HIGH THRESHOLD/ LOW THRESHOLD/ HIGH THRESHOLD/
BLOCK UNBLOCK BLOCK

Schema funzionale relativo alla prima soglia (IE>) della funzione di massima corrente residua 50N/51N (foglio 1 di 2) Fun_50N-[Link]

74 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Start IE >
&
Enable (ON≡Enable)
IE>BLK1 Trip IE > & BLK1IE>
&

& BLK4IN IE>

Block1 Logic INx t ON INx t OFF Block4

n.c. INx t ON INx t OFF ≥1 Block1, Block2, Block4

n.o. Block1
T 0 0 T
Binary input INx (x=1,...5) & BLK2IN IE>
Block1

Block2 input enable (ON≡Enable)

IE>BLK2IN
&
ModeBLIN1
OFF BLK2IN-Iph
BLIN1 ON IPh

TRIPPING M ATRIX
Pilot wire input

(LED+REL AYS)
ON IPh/IE Iph Block2
ON IE
tB-K
tB-L
Logic t B-Iph
INx t ON INx t OFF
Block2 IPh
n.c. INx t ON INx t OFF ≥1 t B-Iph
≥1
n.o. T 0
T 0 0 T ≥1 tB timeout
Binary input INx (x=1,...5)
FROM ANY PROTECTIONS

Logic INx t ON INx t OFF t B-IE

Block2 IPh/IE
n.c. INx t ON INx t OFF ≥1 t B-IE
≥1 BLK2IN-IE
n.o. T 0 0 T T 0
Binary input INx (x=1,...5)
FROM EARTH FAULT PROTECTIONS

Logic INx t ON INx t OFF

Block2 IE
n.c. INx t ON INx t OFF ≥1 IE Block2
n.o. T 0 0 T
Binary input INx (x=1,...5) Block2 input

ST-Iph BLK2 BLK2OUT-Iph

BLK2OUT-IPh-K
TRIPPING M ATRIX
(LED+REL AYS)

t F-IPh BLK2OUT-IPh-L
I> Block4 I/O BLK2OUT-IE
I>> Block4 I/O ≥1 t F-IPh BLK2OUT-IE-K
Phase elements T 0 t F-IPh/IE BLK2OUT-IE-L
BLK2OUT-Iph/IE
t F-IPh/IE BLK2OUT-IPh/IE-K
≥1
T 0 BLK2OUT-IPh/IE-L
Start IE >
IE > Block2 OUT A = OFF
Block2 output & B = ON IPh
IE>BLK2OUT IE >> Block2 OUT t F-IE ModeBLOUT1
(ON≡Enable) C = ON IPh/IE
IE >>> Block2 OUT
t F-IE A D = ON IE
IED> Block2 OUT
≥1 B BLOUT1
IED>> Block2 OUT T 0 Pilot wire output
IED>>> Block2 OUT C
IED>>>> Block2 OUT ST-IE BLK2 D
Block2 output

A = IN
t FI-Iph B = OFF IE>BLK4
A = IN ST-Iph BLK4
I> Block4 I/O C = OUT
IE>BLK4 B = OFF Block4
I>> Block4 I/O ≥1 t FI-Iph A
C = OUT
“0” A Phase elements T 0 “0” B
“0” B IE > Block4 I/O “0” C
C IE >> Block4 I/O t FI-IE
Start IE > ≥1
50N-51NS1_BL-[Link]

Block4 OUT
IE >>> Block4 I/O
Block4 enable t FI-IE IE > Block4 OUT
IED> Block4 I/O
≥1
IED>> Block4 I/O T 0
IED>>> Block4 I/O
ST-IE BLK4
IED>>>> Block4 I/O Block4
Schema funzionale dei segnali di blocco blocchi relativi alla prima soglia (IE>) della funzione di massima corrente residua 50N/51N (foglio 2 di 2)

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 75

 ON≡Enable IE>> residual overcurrent element (ON≡Inhibit)
IE>> Enable IE> disbylE>>
& IE> inhibition
Start IE>>
ON≡Inhibit
IE>> inhibition
(from IE>>> residual overcurrent element)
Start IE>>
Start IE>>

IE>>ST-K
IE>>ST-L

TRIPPING M ATRIX
(LED+REL AYS)
I E>>def State
(Pickup outside CLP)
& t E >>RES
t E >>def
I E ≥ I E>> def
t E >>RES
& t E >>
IE 0 T IE>>TR-K
I EC L P >>def T 0 IE>>TR-L
RESET
(Pickup within CLP)
Trip IE>>
I E ≥ I EC LP > > d e f

A =“0 or OFF” A =“1”

≥1 CLP IE>>

t E C L P >>
A = ON - Change setting
A B = OFF
t ECLP>> Output t ECLP>> B C = ON - Element blocking
CB-State
T 0 C

≥1
IECLP>>Mode

2nd harmonic restraint enable (ON≡Enable)

IE>>2ndh-REST
&
Start I2ndh>

IE>> overcurrent element (50/51) Block diagram

Block1, Block2, Block4

Trip IE>>
BF Enable (ON≡Enable) & IE>> BF towards BF logic
IE>>BF

CB State CB OPEN CB CLOSED CB OPEN

tECLP>> 0.1 s

Output tECLP>>

t
HIGH THRESHOLD/ LOW THRESHOLD/ HIGH THRESHOLD/
BLOCK UNBLOCK BLOCK

Schema funzionale relativo alla seconda soglia (IE>>) della funzione di massima corrente residua 50N/51N (foglio 1 di 2) Fun_50N-[Link]

76 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Start IE >>
&
Enable (ON≡Enable)
IE>>BLK1 Trip IE >> & BLK1IE>>
&

& BLK4IN IE>>

Block1 Logic INx t ON INx t OFF Block4

n.c. INx t ON INx t OFF ≥1 Block1, Block2, Block4

n.o. Block1
T 0 0 T
Binary input INx (x=1,...5) & BLK2IN IE>>
Block1

Block2 input enable (ON≡Enable)

IE>>BLK2IN
&
ModeBLIN1
OFF BLK2IN-Iph
BLIN1 ON IPh

TRIPPING M ATRIX
Pilot wire input

(LED+REL AYS)
ON IPh/IE Iph Block2
ON IE
tB-K
tB-L
Logic t B-Iph
INx t ON INx t OFF
Block2 IPh
n.c. INx t ON INx t OFF ≥1 t B-Iph
≥1
n.o. T 0
T 0 0 T ≥1 tB timeout
Binary input INx (x=1,...5)
FROM ANY PROTECTIONS

Logic INx t ON INx t OFF t B-IE

Block2 IPh/IE
n.c. INx t ON INx t OFF ≥1 t B-IE
≥1 BLK2IN-IE
n.o. T 0 0 T T 0
Binary input INx (x=1,...5)
FROM EARTH FAULT PROTECTIONS

Logic INx t ON INx t OFF

Block2 IE
n.c. INx t ON INx t OFF ≥1 IE Block2
n.o. T 0 0 T
Binary input INx (x=1,...5) Block2 input

ST-Iph BLK2 BLK2OUT-Iph

BLK2OUT-IPh-K
TRIPPING M ATRIX
(LED+REL AYS)

t F-IPh BLK2OUT-IPh-L
I> Block4 I/O BLK2OUT-IE
I>> Block4 I/O ≥1 t F-IPh BLK2OUT-IE-K
Phase elements T 0 t F-IPh/IE BLK2OUT-IE-L
BLK2OUT-Iph/IE
t F-IPh/IE BLK2OUT-IPh/IE-K
≥1
T 0 BLK2OUT-IPh/IE-L
IE > Block2 OUT A = OFF
Start IE >> B = ON IPh
IE >> Block2 OUT t F-IE ModeBLOUT1
Block2 output & IE >>> Block2 OUT
C = ON IPh/IE
IE>>BLK2OUT A D = ON IE
(ON≡Enable) IED> Block2 OUT t F-IE
≥1 B BLOUT1
IED>> Block2 OUT T 0 Pilot wire output
IED>>> Block2 OUT C
IED>>>> Block2 OUT ST-IE BLK2 D
Block2 output

A = IN
t FI-Iph B = OFF IE>>BLK4
I> Block4 I/O ST-Iph BLK4 C = OUT
A = IN Block4
I>> Block4 I/O t FI-Iph A
IE>>BLK4 B = OFF ≥1
Phase elements T 0 “0” B
A
C = OUT IE > Block4 I/O “0” C
“0” t FI-IE
B IE >> Block4 I/O ≥1
50N-51NS2_BL-[Link]

“0” Block4 OUT

Start IE >> C IE >>> Block4 I/O
IED> Block4 I/O t FI-IE IE >> Block4 OUT
Block4 enable ≥1
IED>> Block4 I/O T 0
IED>>> Block4 I/O
ST-IE BLK4
IED>>>> Block4 I/O Block4
Schema funzionale dei segnali di blocco blocchi relativi alla seconda soglia (IE>>) della funzione di massima corrente residua 50N/51N (foglio 2 di 2)

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 77

 (ON≡Inhibit)
IE>disbylE>>>
& IE> inhibition
ON≡Enable IE>>> residual overcurrent element Start IE>>>
IE>>> Enable

(ON≡Inhibit)
IE>>disbylE>>>
& IE>> inhibition
Start IE>>>

Start IE>>>

Start IE>>> IE>>>ST-K

TRIPPING M ATRIX
I E >>>def State IE>>>ST-L

(LED+REL AYS)
(Pickup outside CLP)
& t E>>>RES
t E>>>def
I E ≥ I E>>> def
t E>>>RES
& t E>>>def
IE 0 T IE>>>TR-K
I EC L P >>>def T 0 IE>>>TR-L
RESET
(Pickup within CLP)
Trip IE>>>
I E ≥ I EC LP > > > d e f

A =“0 or OFF” A =“1”

≥1 CLP IE>>>
t EC L P >>>
A = ON - Change setting
A B = OFF
t ECLP>>> Output t ECLP>>> B C = ON - Element blocking
CB-State
T 0 C

≥1
IECLP>>>Mode

2nd harmonic restraint enable (ON≡Enable)

IE>>>2ndh-REST
&
Start I2ndh>

IE>>> residual overcurrent element (50/51) Block diagram

Block1, Block2, Block4

Trip IE>>>
BF Enable (ON≡Enable) & IE>>> BF towards BF logic
IE>>>BF

CB State CB OPEN CB CLOSED CB OPEN

tECLP>>> 0.1 s

Output tECLP>>>

t
HIGH THRESHOLD/ LOW THRESHOLD/ HIGH THRESHOLD/
BLOCK UNBLOCK BLOCK

Schema funzionale relativo alla terza soglia (IE>>>) della funzione di massima corrente residua 50N/51N (foglio 1 di 2) Fun_50N-[Link]

78 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Start IE >>>
&
Enable (ON≡Enable)
IE>>>BLK1 Trip IE >>> & BLK1IE>>>
&

& BLK4IN IE>>>

Block1 Logic INx t ON INx t OFF Block4

n.c. INx t ON INx t OFF ≥1 Block1, Block2, Block4

n.o. Block1
T 0 0 T
Binary input INx (x=1,...5) & BLK2IN IE>>>
Block1

Block2 input enable (ON≡Enable)

IE>>>BLK2IN
&
ModeBLIN1
OFF BLK2IN-Iph
BLIN1 ON IPh

TRIPPING M ATRIX
Pilot wire input

(LED+REL AYS)
ON IPh/IE Iph Block2
ON IE
tB-K
tB-L
Logic t B-Iph
INx t ON INx t OFF
Block2 IPh
n.c. INx t ON INx t OFF ≥1 t B-Iph
≥1
n.o. T 0
T 0 0 T ≥1 tB timeout
Binary input INx (x=1,...5)
FROM ANY PROTECTIONS

Logic INx t ON INx t OFF t B-IE

Block2 IPh/IE
n.c. INx t ON INx t OFF ≥1 t B-IE
≥1 BLK2IN-IE
n.o. T 0 0 T T 0
Binary input INx (x=1,...5)
FROM EARTH FAULT PROTECTIONS

Logic INx t ON INx t OFF

Block2 IE
n.c. INx t ON INx t OFF ≥1 IE Block2
n.o. T 0 0 T
Binary input INx (x=1,...5) Block2 input

ST-Iph BLK2 BLK2OUT-Iph

BLK2OUT-IPh-K
TRIPPING M ATRIX
(LED+REL AYS)

t F-IPh BLK2OUT-IPh-L
I> Block4 I/O BLK2OUT-IE
I>> Block4 I/O t F-IPh BLK2OUT-IE-K
≥1 t F-IPh/IE
Phase elements T 0 BLK2OUT-IE-L
BLK2OUT-Iph/IE
t F-IPh/IE BLK2OUT-IPh/IE-K
≥1
T 0 BLK2OUT-IPh/IE-L
IE > Block2 OUT A = OFF
IE >> Block2 OUT t F-IE B = ON IPh
Start IE >>> ModeBLOUT1 C = ON IPh/IE
IE >>> Block2 OUT
Block2 output & IED> Block2 OUT t F-IE A D = ON IE
IE>>>BLK2OUT ≥1 B BLOUT1
(ON≡Enable) IED>> Block2 OUT T 0 Pilot wire output
IED>>> Block2 OUT C
IED>>>> Block2 OUT ST-IE BLK2 D
Block2 output

A = IN
t FI-Iph B = OFF IE>>>BLK4
I> Block4 I/O ST-Iph BLK4 C = OUT Block4
I>> Block4 I/O t FI-Iph A
≥1
A = IN Phase elements T 0 “0” B
IE>>>BLK4 B = OFF IE > Block4 I/O “0” C
C = OUT IE >> Block4 I/O t FI-IE
≥1
50N-51NS3_BL-[Link]

“0” A Block4 OUT

“0” B IE >>> Block4 I/O
Start IE >>> C IED> Block4 I/O t FI-IE IE >>> Block4 OUT
≥1
IED>> Block4 I/O T 0
Block4 enable
IED>>> Block4 I/O
ST-IE BLK4
IED>>>> Block4 I/O Block4
Schema funzionale dei segnali di blocco blocchi relativi alla terzasoglia (IE>>>) della funzione di massima corrente residua 50N/51N (foglio 2 di 2)

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 79

Massima tensione residua - 59N
Premessa
La funzione comprende due soglie regolabili (UE >, UE >>) con tempo d’intervento programmabile (t UE >,
t UE >>).
Essendo misurata la sola componente fondamentale di tensione residua, la protezione di massima
tensione residua risulta insensibile alle componenti di terza armonica e suoi multipli.
La prima soglia UE > è selezionabile a tempo indipendente oppure dipendente, la seconda soglia
UE >> è a tempo indipendente.
E’ selezionabile l’abilitazione o disabilitazione di ciascuna soglia della protezione.
E’ selezionabile l’inibizione della prima soglia UE > per avviamento della seconda soglia UE >>.

Logica di funzionamento e
regolazioni
La protezione confronta la misura di tensione residua con le soglie impostate (UE >, UE >>) ed il su-
peramento di una soglia determina l’avviamento (START) della soglia stessa e del conteggio del
corrispondente temporizzatore (t UE >, t UE >>). Se la condizione di superamento della soglia permane,
allo scadere del corrispondente tempo di intervento impostato (t UE >, t UE >>) si ha lo scatto (TRIP)
della soglia, viceversa si ha il ripristino della soglia stessa.

La prima soglia UE > è selezionabile a tempo indipendente oppure dipendente secondo una caratte-
ristica di intervento del tipo:
t=0.5 t UE > / [(UE /UE >) - 1]
in cui t è il tempo di intervento, UE è è la misura della tensione residua, UE > e t UE > sono rispettiva-
mente la soglia ed il tempo di intervento impostati. Il tempo di intervento impostato è riferito ad una
tensione pari a 1.5 volte la soglia impostata. La minima tensione di intervento è pari a 1.1 volte la
soglia impostata. La caratteristica è definita tra 1.1 e 4 volte la soglia impostata.
Il valore minimo del tempo di intervento t è pari a 0.1 s.
La selezione della caratteristica a tempo indipendente oppure dipendente è attuabile mediante il
parametro UE> Curve impostabile nel sottomenù Set\Parametri configurazione A(o B)\ Massima
tensione residua-59N \ Soglia UE> \ Parametri.
Ciascuna soglia della protezione può essere abilitata o disabilitata selezionando ON o OFF il para-
metro UE> Enable presente all’interno del menù Set\Parametri configurazione A(o B)\ Massima
tensione residua-59N \ Soglia UE> \ Parametri e/o Stato presente all’interno del menù Set\Parame-
tri configurazione A(o B)\ Massima tensione residua-59N \ Soglia UE>> \ Tempo indipendente.

t UE >
TRIP

t UE >>

UE> U E >> UE [Link]

Caratteristica generale del tempo d’intervento relativa alla funzione di massima tensione residua (59N)

Per entrambe le soglie UE > e UE >> può essere selezionato il blocco all’attivazione dell’ingresso lo-
gico programmato come 74VText. I parametri di abilitazione del blocco 74VTint59N e 74VTex-
t59N sono presenti nel sottomenù Set\Parametri configurazione A(o B)\ Massima tensione residua-
59N \ Configurazioni comuni.[1]
E’ selezionabile l’inibizione della prima soglia UE > per avviamento della seconda soglia UE > mediante
il parametro Disattivazione UE > da start UE >> (UE>disbyUE>>) presente all’interno del menù Set\
Parametri configurazione A(o B) \ Massima tensione residua-59N \ Soglia UE>> \ Parametri.

Nota 1 Per poter bloccare le soglie il tempo d’intervento deve essere regolato ad un valore superiore al tempo di attivazione della 74VT o ingresso
logico

80 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 E’ regolabile un tempo di ripristino costante (t U>RES, t U>>RES) per ciascuna delle soglie (UE >, UE >>),
impiegabile per ridurre il tempo di eliminazione dei guasti intermittenti (aventi comunque una durata
non inferiore al tempo di avviamento della protezione).

INPUT

t UE>RES t UE>RES t UE>RES

UE> Start
t UE> t UE>

UE> Trip

RESET

t
Temporizzatori relativi alla prima soglia della protezione di massima tensione residua- 59N [Link]

Ciascuna delle due soglie (UE >, UE >>) può essere associata alla protezione di mancata apertura
dell’interruttore mediante impostazione ON del parametro UE> BF, UE>> BF.
I parametri relativi sono presenti all’interno del menù Set\Parametri configurazione A(o B)\ Massima
tensione residua-59N\ Soglia UE> (Soglia UE>>) \ Parametri.[1]

Common configuration

74VText59 N

& 74VText-Block
74VText

State tUE>>RES UE>>def tUE>> def UE> Enable UE> Curve tUE>RES UE>def tUE> def UE> inv tUE> inv

UE>> Element UE> Element

UE Start UE>> Start UE>
Trip UE>> UE Trip UE>
74VText-Block & UE>BF
74VText-Block &
UE> disbyUE>> UE>BF
Trip UE> &
& U> inhibition
Start U>>
UE>>BLK1 Start UE>> UE>BLK1 Start UE>
BLK1UE>> BLK1UE>
& &
Block1 & Block1 &

Schema funzionale generale della protezione di massima tensione residua (59N) [Link]

Tutti i parametri citati possono essere impostati separatamente per le due configurazioni di taratura
A e B.

Blocco logico (Block1)

Se è configurato un ingresso logico con funzione di blocco logico ed una o più soglie della funzione
59N sono abilitate a tale blocco logico (UE>BLK1 e/o UE>>BLK1), la corrispondente soglia è
bloccata per un tempo pari alla durata di attivazione dell’ingresso logico stesso. Il temporizzatore
d’intervento è mantenuto in condizione di reset in modo tale che il conteggio del tempo d’intervento
ha inizio alla scomparsa del segnale di blocco.[2]
I parametri di abilitazione sono impostabili all’interno del menù Set \ Parametri configurazione A(o
B) \ Massima tensione residua-59N \ Soglia UE> e/o UE>> \ Parametri, mentre l’assegnazione della
funzione di blocco logico all’ingresso è impostabile all’interno del menù Set \ Ingressi \ Ingresso 1,
(Ingresso 2,...5).

Nota 1 Le regolazioni relative alla protezione di mancata apertura interruttore sono impostabili all’interno del menù Mancata apertura - BF.
Nota 2 Per la descrizione completa del funzionamento del blocco logico (Block 1) occorre far riferimento al paragrafo “Blocco logico” presente all’in-
terno del capitolo MONITORAGGIO E CONTROLLO.

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 81

 ON≡Enable UE> residual overvoltage element Start U E >
UE> Enable
U E >ST-K

TRIPPING M ATRIX
U E>def State U E >ST-L

(LED+REL AYS)
& U E > Curve t UE>RES
t UE>def t UE>inv
UE ≥ U E>def
t UE>RES
UE ≥1 & t UE>
U E>inv T 0 0 T U E >TR-K
State T 0
U E >TR-L
RESET
&
UE ≥ U E>inv Trip U E >
(ON≡Inhibit)
U E > Inhibition
(ON≡Inhibit)
Block 74VTExt59N ≥1

74VText. Logic INx t ON INx t OFF

n.c. INx t ON INx t OFF
74VT ext.
n.o. T 0 0 T
Binary input INx (x=1,...5)
Start U E >
Enable (ON≡Enable) &
Block1 Trip U E > & Block1 U E >
&

Block1 Logic INx t ON INx t OFF

n.c. INx t ON INx t OFF Block1 input (ON≡Block)
n.o. Block1
T 0 0 T
Binary input INx (x=1,...5)
Trip U E >
BF Enable (ON≡Enable) & U E > BF towards BF logic
UE>BF

Diagramma funzionale relativo alla prima soglia della protezione di massima tensione residua (59N) Fun-F59N_S1.ai

(ON≡Inhibit)
UE>disbyUE>>
& UE> Inhibition

Start U E >>

U E >>ST-K TRIPPING M ATRIX

U E >>ST-L (LED+REL AYS)

U E>>def State t UE>>RES

t UE>>def
UE & t UE>>RES
& t UE>>
UE ≥ U E>>def 0 T U E >>TR-K
T 0
U E >>TR-L
RESET
(ON≡Inhibit)
Block 74VTExt59N
≥1 Trip U E >>

74VText. Logic INx t ON INx t OFF

n.c. INx t ON INx t OFF
74VT ext.
n.o. T 0 0 T
Binary input INx (x=1,...5)
Start U E >>
Enable (ON≡Enable) &
Block1 Trip U E >> & Block1 U E >>
&

Block1 Logic INx t ON INx t OFF

n.c. INx t ON INx t OFF Block1 input (ON≡Block)
n.o. Block1
T 0 0 T
Binary input INx (x=1,...5)
Trip U E >>
BF Enable (ON≡Enable) & U E >> BF towards BF logic
UE>>BF
Diagramma funzionale relativo alla seconda soglia della protezione di massima tensione residua (59N) Fun-F59N_S2.ai

82 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 t [s]
10000 t = t UE>inv · 0.5
[(UE /UE>inv) - 1]

1000

100

t UE >= 100 s

10

t UE >= 10 s

t UE >= 1 s

0.1 t UE >= 0.1 s

0.01 UE /UE>inv
1.1 1.5 2 3 4

Nota: il tempo d’intervento impostato è riferito ad un valore di tensione UE /UE>inv = 1.5

Caratteristiche d’intervento a tempo dipendente relative alla prima soglia della protezione di massima tensione residua (59N) F_59N-[Link]

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 83

Direzionale di terra - 67N
Premessa
La funzione comprende quattro soglie regolabili con tempo d’intervento programmabile.
La prima e la seconda soglia sono indipendentemente selezionabili a tempo indipendente oppure
dipendente secondo le norme IEC 60255-3/BS142 e ANSI/IEEE, oltre che per le applicazioni di coor-
dinamento con relè elettromeccanici (EM).
La terza e la quarta soglia sono a tempo indipendente.
E’ regolabile un tempo di ripristino costante per ciascuna delle soglie, impiegabile per ridurre il tem-
po di eliminazione dei guasti intermittenti (aventi comunque una durata non inferiore al tempo di
avviamento della protezione).
E’ selezionabile l’abilitazione o disabilitazione di ciascuna soglia della protezione.
Logica di funzionamento e
regolazioni
Sono selezionabili due distinti criteri di rilevazione:
• Superamento di soglia della corrente residua (modo modulo)
• Superamento di soglia della proiezione della corrente residua lungo l’asse caratteristico (modo
proiezione).
La prima e la seconda soglia IED >, IED >> sono selezionabili a tempo indipendente oppure dipendente
secondo le seguenti curve caratteristiche:

• IEC 255-3/BS142 tipo A o SIT a tempo inverso: t = 0.14 · t ED >inv / [(IED/IED >inv)0.02 - 1]
• IEC 255-3/BS142 tipo B o VIT a tempo molto inverso: t = 13.5 · t ED >inv / [(IPD/IED >inv) - 1]
• IEC 255-3/BS142 tipo C o EIT a tempo estremamente inverso: t = 80 · t PD >inv / [(IED/IED >inv)2 - 1]
• ANSI/IEEE tipo MI a tempo moderatamente inverso: t = tED>inv · {0.01 / [(IED/IED>inv)0.02 - 1] + 0.023}
• ANSI/IEEE tipo VI a tempo molto inverso: t = tED>inv · {3.922 / [(IED/IED>inv)2 - 1] + 0.098}
• ANSI/IEEE tipo EI a tempo estremamente inverso: t = tED>inv · {5.64 / [(IED/IED>inv)2 - 1] + 0.024}
• Elettromeccanico (EM): t = tED>inv · {0.28 / [-0236 · (IED/IED>inv)-1 + 0.339]}

Dove:
t: tempo d’intervento
IED >inv : soglia d’intervento (IPD>inv, IPD>>inv) per la prima e la seconda soglia
t ED >inv : regolazione del tempo d’intervento (tPD>inv, t PD>>inv) per la prima e la seconda soglia

La terza e la quarta soglia (IED>>>def, IED>>>>def ) sono a tempo indipendente.

t ED >

TRIP

t ED >>

t ED >>>

t ED >>>>

I ED > I ED >> I ED >>> I ED >>>> I ED

Caratteristica d’intervento relativa alle quattro soglie della protezione direzionale di terra - 67N [Link]

Per tutte le precedenti caratteristiche di intervento a tempo dipendente vale quanto segue:
• La minima corrente di intervento è pari a 1.1 volte la soglia impostata (valore asintotico di rife-
rimento).
• Le caratteristiche sono definite tra 1.1 e 20 volte la soglia impostata;[1] se la regolazione della soglia
supera 0.5 IEn, l’estremo superiore del campo di misura è 10 IEn.
• Il valore minimo del tempo di intervento t è pari a 0.1 s.
• Per le caratteristiche di intervento a tempo indipendente l’estremo superiore del campo di misura
è pari a 10 IEn.

Nota 1 Per valori d’ingresso superiori a 20 volte la soglia, il tempo d’intervento è limitato al valore corrispondente a 20 volte la soglia

84 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Il modo di funzionamento è selezionabile nel sottomenù Set\Parametri configurazione A(o B)\ Dire-
zionale di terra - 67N \ Configurazioni comuni, impostando il parametro Mode67N; le impostazioni
possibili sono I (modo modulo) oppure I*cos (modo proiezione).

UE
U EC

Semiampiezza settore Settore d’intervento

angolare d’intervento (direzionalità verso linea)
(βE>, βE>>, βE>>>, βE>>>>) Angolo caratteristico
Mode67N I ED threshold (ϑE>, ϑE>>, ϑE>>>, ϑE>>>>)

I IE Semiasse caratteristico
I∙cos I E ≥ I ED threshold Soglia d’intervento (I ED threshold): Semiampiezza settore
(I ED >, I ED >>, I ED >>>, I ED >>>>) angolare d’intervento
(M∙I ED >, M∙I ED >>, M∙I ED >>>, M∙I ED >>>>) (βE>, βE>>, βE>>>, βE>>>>)
ΦE o ΦEC
IE

Settore di non intervento

(direzionalità verso sbarra)

BUS NA30 Diagramma vettoriale relativo alla protezione direzionale di terra - 67N
con selezione del modo di funzionamento I (modulo)
C7 terminal

RESIDUAL
IE
CURRENT INPUTS UE
U EC
B7 terminal
Settore d’intervento
RESIDUAL Semiampiezza settore
UE (direzionalità verso linea)
VOLTAGE INPUT angolare d’intervento
Angolo caratteristico
(βE>, βE>>, βE>>>, βE>>>>)
(ΘE>, ΘE>>, ΘE>>>, ΘE>>>>)
Semiasse caratteristico
LINE Soglia d’intervento (I ED threshold):
(I ED >, I ED >>, I ED >>>, I ED >>>>) Semiampiezza settore
(M∙I ED >, M∙I ED >>, M∙I ED >>>, M∙I ED >>>>) angolare d’intervento
ΦE o ΦEC (βE>, βE>>, βE>>>, βE>>>>)
IE

Settore di non intervento

I ED threshold (direzionalità verso sbarra)
Mode67N
I IE Diagramma vettoriale relativo alla protezione direzionale di terra - 67N
I∙cos I E ∙ COS (ϑE-ΦE ) ≥ I ED threshold con selezione del modo di funzionamento I∙cos (proiezione)

[Link]

Per entrambi i modi di funzionamento, la grandezza polarizzante impiegata come riferimento per la
misura dello sfasamento della corrente residua è rappresentata dal fasore di tensione residua UE
misurato direttamente dall’ingresso di tensione residua; lo sfasamento è positivo con corrente in
ritardo rispetto alla tensione (ΦE =(∠IE - ∠UE , in cui il simbolo ∠ indica l’operatore argomento).

Per ciascuna delle quattro soglie IED >, IED >>, IED >>>, IED >>>> è regolabile l’angolo caratteristico
rispetto alla grandezza polarizzante, convenzionalmente assunto positivo in senso orario. Il campo di
regolazione dell’angolo caratteristico è 0…359°. La regolazione dell’angolo caratteristico individua
la posizione angolare del semiasse caratteristico, che rappresenta la bisettrice del settore angolare
d’intervento. Con sistema elettrico a neutro isolato, ad una regolazione dell’angolo caratteristico di
90° corrisponde una direzionalità della protezione “verso linea”, mentre ad una regolazione di 270°
corrisponde una direzionalità della protezione “verso sbarra”.

Per ciascuna delle quattro soglie IED >, IED >>, IED >>>, IED >>>> è regolabile il semisettore angolare
d’intervento rispetto al semiasse caratteristico nel campo di regolazione 1…180°.

I parametri sono presenti nei sottomenù relativi alle quattro soglie, separatamente per le funzioni a
tempo indipendente e dipendente (ove previste).
Se è configurato un ingresso logico con funzione 74VT ext, per tutte le quattro soglie della protezione
67N può essere selezionata la modalità di funzionamento all’attivazione dell’ingresso logico stesso
tra le due seguenti (selezione comune alla quattro soglie):
• Blocco da 74VT ext per cui tutte le quattro soglie vengono bloccate all’attivazione dell’ingresso
logico.
• Non direzionale da 74VT ext, per cui tutte le quattro soglie vengono commutate da direzionale a
non direzionale (confronto del solo modulo della corrente di fase con la soglia).

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 85

 Tali selezioni permettono di evitare il funzionamento non corretto della protezione di massima cor-
rente direzionale per anomalie dei TV, commutando a non direzionale la protezione dal contatto di
intervento dei fusibili o dell’interruttore automatico posto a protezione dei TV.
Il parametro 74VText67N è impostabile (OFF, Blocco, Non direzionale) all’interno del menù Set
\ Parametri configurazione A(o B)\ Direzionale di terra - 67N \ Configurazioni comuni, mentre l’as-
segnazione della funzione di 74VText. all’ingresso è impostabile all’interno del menù Set \ Ingressi
\ Ingresso 1, (Ingresso 2,...5).

Per tutte le quattro soglie (impostazione comune) è attivabile (“Insens-Zone=ON”) o disattivabile

(“Insens-Zone=OFF”) una zona di insensibilità sulla caratteristica tensione-corrente della protezione
67N. Quando attivata, la zona di insensibilità della protezione resta definita tra le soglie amperome-
trica e voltmetrica impostata e le stesse moltiplicate per il moltiplicatore M, regolabile nel campo
1.5…10.0 comune a tutte le quattro soglie. Tale zona di insensibilità della protezione può essere
impiegata per evitare l’intervento indesiderato della protezione per effetto di corrente e tensione
residue permanenti di valore superiore alle soglie impostate.
I parametri Insens-Zone (OFF, ON) e M sono impostabili all’interno del menù Set \ Parametri con-
figurazione A(o B)\ Direzionale di terra - 67N \ Configurazioni comuni.

UE

TRIP

U ED >, U ED >>, U ED >>>, U ED >>>>

IE
I E D >, I ED >>, I ED >>>, I ED >>>>
Caratteristica tensione-corrente relativa alla protezione direzionale di terra - 67N
con disattivazione della zona di insensibilità

UE

TRIP
M∙U ED >, M∙U ED >>, M∙U ED >>>, M∙U ED >>>>

U ED >, U ED >>, U ED >>>, U ED >>>>

IE
I ED >, I ED >>, I ED >>>, I ED >>>> M∙I ED >, M∙I ED >>, M∙I ED >>>, M∙I ED >>>>

Caratteristica tensione-corrente relativa alla protezione direzionale di terra - 67N

con attivazione della zona di insensibilità [Link]

Modulo
Con modo di funzionamento modulo, se la protezione non è commutata a non direzionale, l’avvia-
mento (START) di una qualunque soglia della protezione 67N si verifica quando sono contempora-
neamente soddisfatte le seguenti condizioni A) e B):
A) In modalità “Insens-Zone=OFF”:
- Valore della corrente residua (IE ) superiore alla soglia amperometrica (IED>, IED>>, IED>>>, IED>>>>)
e (AND)
- Valore della tensione residua (UE ) superiore alla corrispondente soglia voltmetrica (UED>, UED>>,
UED>>>, UED>>>>),
mentre in modalità “Insens-Zone=ON”:
- Valore della corrente residua (IE ) superiore alla soglia amperometrica (IED>, IED>>, IED>>>, IED>>>>)
e (AND)
- Valore della tensione residua (UE ) superiore alla corrispondente soglia voltmetrica (M∙UED>,
M∙UED>>, M∙UED>>>, M∙UED>>>>)

oppure (OR)
- Valore della corrente residua (IE ) superiore alla soglia amperometrica (M∙IED>, M∙IED>>, M∙IED>>>,
M∙IED>>>>)
e (AND)
- Valore della tensione residua (UE ) superiore alla corrispondente soglia voltmetrica (UED>, UED>>,
UED>>>, UED>>>>).

86 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 B) Il fasore della corrente residua (IE ) è compreso nel settore angolare avente semiampiezza corri-
spondente alla regolazione relativa alla soglia di cui al punto A) e bisettrice il semiasse caratteristico
relativo alla soglia di cui al punto A).

Sempre con criterio di rilevazione in “modo modulo”, se invece la protezione è commutata a non
direzionale da avviamento della funzione 74VT, l’avviamento (START) di una qualunque soglia della
protezione 67N si verifica quando è soddisfatta la seguente condizione:

- Valore della corrente residua (IE ) superiore alla soglia amperometrica (IED>, IED>>, IED>>>, IED>>>>).

I parametri Mode67N (Modo di funzionamento), Type67N (Tipo di misura tensione residua), In-
sens-Zone (Zona di insensibilità), M (Moltiplicatore soglie per zona di insensibilità), 74VText67N
(Funzionamento da 74VT esterna) comuni a tutte le soglie, sono impostabili nel sottomenù: Set \
Parametri configurazione A(o B)\ Direzionale di terra - 67N \ Configurazioni comuni.

Proiezione
Con criterio di rilevazione in “modo proiezione”, se la protezione non è commutata a non direzionale,
l’avviamento (START) di una qualunque soglia della protezione 67N si verifica quando è soddisfatta
la seguente condizione C):
C) In modalità “Insens-Zone=OFF”:
- Proiezione della corrente residua (IE ) lungo l’asse caratteristico > 0
e (AND)
- Valore della proiezione della corrente residua (IE ) lungo l’asse caratteristico superiore alla soglia
amperometrica (IED>, IED>>, IED>>>, IED>>>>)
e (AND)
- Valore della tensione residua (UE ) superiore alla corrispondente soglia voltmetrica (UED>, UED>>,
UED>>>, UED>>>>)
e (AND)
Il fasore della corrente residua (IE ) è compreso nel settore angolare avente semiampiezza corri-
spondente alla regolazione relativa alla soglia e bisettrice il semiasse caratteristico relativo alla
soglia.[1]

Mentre in modalità “Insens-Zone=ON”:

- Proiezione della corrente residua (IE ) lungo l’asse caratteristico > 0
e (AND)
- Valore della proiezione della corrente residua (IE ) lungo l’asse caratteristico superiore alla soglia
amperometrica (IED>, IED>>, IED>>>, IED>>>>)
e (AND)
- Valore della tensione residua (UE ) superiore alla corrispondente soglia voltmetrica (M∙UED>,
M∙UED>>, M∙UED>>>, M∙UED>>>>)

oppure (OR)
- Valore della proiezione della corrente residua (IE ) lungo l’asse caratteristico superiore alla soglia
amperometrica (M∙IED>, M∙IED>>, M∙IED>>>, M∙IED>>>>)
e (AND)
- Valore della tensione residua (UE ) superiore alla corrispondente soglia voltmetrica (UED>, UED>>,
UED>>>, UED>>>>)
e (AND)
Il fasore della corrente residua (IE ) è compreso nel settore angolare avente semiampiezza corri-
spondente alla regolazione relativa alla soglia e bisettrice il semiasse caratteristico relativo alla
soglia.[2]
Sempre con criterio di rilevazione in “modo proiezione”, se invece la protezione è commutata a non
direzionale da avviamento della funzione 74VT, l’avviamento (START) di una qualunque soglia della
protezione 67N si verifica quando è soddisfatta la seguente condizione :
- Valore della corrente residua (IE ) superiore alla soglia amperometrica (IED>, IED>>, IED>>>, IED>>>>).
Per entrambi i modi di funzionamento (modulo oppure proiezione), l’avviamento della soglia determi-
na l’avvio del conteggio del relativo temporizzatore.
Se per tutta la durata del tempo di intervento impostato per la soglia (t ED>, t ED>>, t ED>>>, t ED>>>>) le
condizioni precedenti restano soddisfatte, allo scadere del tempo stesso si ha lo scatto (TRIP) della
soglia, viceversa si ha il ripristino della soglia stessa.
I parametri sono presenti nei sottomenù relativi alle quattro soglie, separatamente per le funzioni a
tempo indipendente e dipendente (ove previste).

Esempio: il parametro relativo alla prima soglia a tempo indipendente IED>def è presente nel sot-
tomenù: Set \ Parametri configurazione A(o B) \ Direzionale di terra - 67N \ Soglia IED> \ Tempo
indipendente

Nota 1 La proiezione del fasore di corrente residua lungo l’asse caratteristico di ogni soglia è data da IEcos(ϑE>-ΦE), IEcos(ϑE>>-ΦE), IEcos(ϑE>>>-ΦE),
IEcos(ϑE>>>>-ΦE) per selezione “tensione residua diretta”, oppure:
IEcos(ϑE>-ΦEC), IEcos(ϑE>>-ΦEC), IEcos(ϑE>>>-ΦEC), IEcos(ϑE>>>>-ΦEC) per selezione “tensione residua calcolata”.
I simboli ϑE e ΦEC non hanno riscontro nei menù Thysetter e MMI
Nota 2 La proiezione del fasore di corrente residua lungo l’asse caratteristico di ogni soglia è data da IEcos(ϑE>-ΦE), IEcos(ϑE>>-ΦE), IEcos(ϑE>>>-ΦE),
IEcos(ϑE>>>>-ΦE) per selezione “tensione residua diretta”, oppure:
IEcos(ϑE>-ΦEC), IEcos(ϑE>>-ΦEC), IEcos(ϑE>>>-ΦEC), IEcos(ϑE>>>>-ΦEC) per selezione “tensione residua calcolata”.
I simboli ϑE e ΦEC non hanno riscontro nei menù Thysetter e MMI

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 87

 Ciascuna soglia della protezione può essere abilitata o disabilitata selezionando ON o OFF il pa-
rametro IPED> Enable, IED>> Enable, , IED>>> Enable e/o IED>>>> Enable presente
all’interno del menù Set \ Parametri configurazione A(o B) \ Direzionale di terra - 67N \ Soglia IED>
(Soglia IED>>, Soglia IED>>>, Soglia IED>>>>) \ Parametri.
Le prime due soglie sono selezionabili a tempo indipendente oppure dipendente mediante il parame-
tro IED>Curve e/o IED>Curve (INDIPENDENTE, IEC/BS A, IEC/BS B, IEC/BS C, ANSI/
IEE MI, ANSI/IEE VI, ANSI/IEE EI, EM) presente all’interno dei menù Set \ Parametri configu-
razione A(o B) \ Direzionale di terra- 67N \ Soglia IED>\Parametri e Set\Parametri configurazione
A(o B) \ Direzionale di terra- 67N \ Soglia IED>> \ Parametri.

E’ selezionabile l’inibizione della prima soglia IED> per avviamento di almeno una delle tre soglie
IED>>, IED>>>, IED>>>> mediante il parametro Disattivazione IED> da start IED>>, Disattivazione IED>
da start IED>>>, Disattivazione IED> da start IED>>>> (IED>disbyIED>>, IED>disbyIED>>>,
IED>disIED>>>>) presente all’interno del menù Set \ Parametri configurazione A(o B) \ Direzio-
nale di terra - 67N \ Soglia IED>>, Soglia IED>>>, Soglia IED>>>> \ Parametri.
Analogamente per l’inibizione della:
• Seconda soglia IED>> per avviamento di almeno una delle due soglie IED>>>, IED>>>> me-
diante il parametro Disattivazione IED>> da start IED>>>, Disattivazione IED>> da start IED>>>>
(IED>>disbyIED>>>, IED>>disIPD>>>>) presente all’interno del menù Set \ Parametri
configurazione A(o B) \ Direzionale di terra - 67N \ Soglia IED>>>, Soglia IED>>>> \ Parametri.
• Terza soglia IED>>> per avviamento della quarta soglia IED>>>> mediante il parametro Disatti-
vazione IED>>> da start IED>>>> (IED>>>disIED>>>>) presente all’interno del menù Set \
Parametri configurazione A(o B) \ Direzionale di terra - 67N \ Soglia IED>>>> \ Parametri.

Tutti i parametri citati possono essere impostati separatamente per le due configurazioni di taratura
A e B.
E’ regolabile un tempo di ripristino costante per ciascuna soglia (tED>RES, tED>>RES, tED>>>RES, tED>>>RES).

[Link]

INPUT

t ED>RES t ED>RES t ED>RES

IED> Start
t ED> t ED>

IED> Trip

RESET

t
Temporizzatori relativi alla prima soglia della protezione direzionale di terra - 67N

Ciascuna delle quattro soglie (IED>, IED>>, IED>>>, IED>>>>) può essere associata alla protezione di
mancata apertura dell’interruttore mediante impostazione ON del parametro IED> BF, IED>> BF,
IED>>> BF e IED>>>> BF.
I parametri relativi sono presenti all’interno del menù Set \ Parametri configurazione A(o B) \ Direzio-
nale di terra - 67N \ Soglia IED>> (Soglia IED>>, Soglia IED>>>, Soglia IED>>>>) \ Parametri.[1]
Se è abilitata la funzione CLP (Cold Load Pick-up) in modalità di blocco di una o più delle quattro
soglie della funzione 67N, la corrispondente soglia è bloccata per un tempo regolabile, conteggiato
a partire dall’istante di chiusura dell’interruttore.
Se è abilitata la funzione CLP (Cold Load Pick-up) in modalità di modifica delle tarature di una o più
delle quattro soglie della funzione 67, la corrispondente soglia può essere modificata per un tempo
regolabile, conteggiato a partire dall’istante di chiusura dell’interruttore.
Il modo di funzionamento ( IEDCLP> Mode, IEDCLP>> Mode, IEDCLP>>> Mode, IE-
DCLP>>>> Mode) ed il tempo di attivazione CLP ( tEDCLP>, tEDCLP>>, tEDCLP>>>, tE-
DCLP>>>>) sono impostabili all’interno del menù Set \ Parametri configurazione A(o B) \ Direzio-
nale di terra - 67N \ Soglia IED>> (Soglia IED>>, Soglia IED>>>, Soglia IED>>>>) \ Parametri, mentre
la soglia attiva durante il CLP ( IEDCLP>def, IEDCLP>inv,....) è regolabile all’interno del menù
Set \ Parametri configurazione A(o B) \ Direzionale di terra - 67N \ Soglia IED>> (Soglia IED>>, So-
glia IED>>>, Soglia IED>>>>) \ Tempo indipendente (Tempo dipendente).

Per ciascuna delle quattro soglie(IED>, IED>>, IED>>>, IED>>>>) possono essere attivati i seguenti bloc-
chi:
Blocco logico (Block1)
Se è configurato un ingresso logico con funzione di blocco logico ed una o più soglie della funzio-
ne 67N sono abilitate a tale blocco logico la corrispondente soglia è bloccata per un tempo pari
alla durata di attivazione dell’ingresso logico stesso. Il temporizzatore d’intervento è mantenuto in
condizione di reset in modo tale che il conteggio del tempo d’intervento ha inizio alla scomparsa del
segnale di blocco.[2]
Nota 1 Le regolazioni relative alla protezione di mancata apertura interruttore sono impostabili all’interno del menù Mancata apertura - BF.
Nota 2 Per la descrizione completa del funzionamento del blocco logico (Block 1) occorre far riferimento al paragrafo “Blocco logico” presente all’in-
terno del capitolo MONITORAGGIO E CONTROLLO.

88 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 I parametri di abilitazione IED>BLK1, IED>>BLK1, IED>>>BLK1 e/o IED>>>>BLK1 sono
impostabili all’interno del menù Set \ Parametri configurazione A(o B) \ Direzionale di terra - 67N \
Soglia IED> (Soglia IED>>, Soglia IED>>>, Soglia IED>>>>) \ Parametri, mentre l’assegnazione della
funzione di blocco logico all’ingresso è impostabile all’interno del menù Set \ Ingressi \ Ingresso 1,
(Ingresso 2,...5).

Blocco selettivo (Block2)

La funzione di selettività logica del relè di protezione può essere realizzata mediante l’impiego di una
qualunque combinazione dei seguenti I/O:
• Un ingresso di blocco selettivo dedicato (BLIN1).
• Uno o due ingressi digitali indipendenti programmati con funzione di blocco selettivo in ingresso.
• Una uscita di blocco selettivo dedicata (BLOUT1).
• Uno o due contatti d’uscita indipendenti i cui relè finali sono programmati con funzione di blocco
selettivo in uscita.
Solo impiegando ingressi e uscite di blocco dedicate si dispone della funzione di controllo periodico
di continuità relativa al mezzo trasmissivo del segnale di blocco selettivo tra relè di protezione.
Impiego di ingresso di blocco selettivo dedicato BLIN1:
• La protezione è bloccata, secondo i criteri della logica accelerata quando l’ingresso BLIN1 è attivo.
E’ possibile assegnare all’ingresso di blocco dedicato l’informazione di blocco da protezioni di fase,
da protezioni di fase e terra oppure da protezioni di terra, programmando il parametro ModeBLIN1
presente all’interno del menù Set \ Parametri configurazione A(o B)\Blocco selettivo-BLOCK2\
Blocco selettivo IN.
Impiego di ingressi logici:
• Se i parametri IED>BLK2IN, IED>>BLK2IN, IED>>>BLK2IN e/o IED>>>>BLK2IN
sono abilitati (ON) e se è configurato un ingresso logico con funzione di blocco selettivo (Block2),
la soglia corrispondente è bloccata da protezioni di fase (Block2 Iph) o da protezione di fase e
di terra (Block2 Iph/IE) secondo i criteri della logica accelerata.[1] I parametri di abilitazione
IED>BLK2IN, IED>>BLK2IN, IED>>>BLK2IN e/o IED>>>>BLK2IN sono impostabili
all’interno del menù Set \ Parametri configurazione A(o B) \ Direzionale di terra - 67N \ Soglia
IED>> (Soglia IED>>, Soglia IED>>>, Soglia IED>>>>) \ Parametri, mentre le funzioni Block2
Iph e Block2 Iph/IE possono essere assegnate all’ingresso logico scelto all’interno del menù
Set \ Ingressi \ Ingresso 1, (Ingresso 2,...5).
Impiego di circuito d’uscita di blocco selettivo dedicato BLOUT1:
• E’ possibile assegnare all’uscita di blocco dedicata l’informazione di blocco da protezioni di fase,
da protezioni di fase e terra oppure da protezioni di terra, programmando il parametro Mode-
BLOUT1 (OFF - ON IPh - ON IPh/IE - ON IE) presente all’interno del menù Set \ Parametri
configurazione A(o B) \ Blocco selettivo-BLOCK2 \ Blocco selettivo OUT.
Impiego di relè finali (K1...K6):
• Se i parametri IED>BLK2OUT,IED>>BLK2OUT,IED>>>BLK2OUTe/oIED>>>>BLK2OUT
sono abilitati (ON) e se è configurato un relè finale con funzione di blocco selettivo (Block2), la
protezione invia un blocco in uscita da funzione di protezione di fase (BLK2OUT-Iph) oppure di fase
e terra (BLK2OUT-Iph/IE), alla attivazione dell’avviamento di una delle quattro soglie (Start IED>,
Start IED>>, Start IED>>> e/o Start IED>>>>). L’abilitazione dell’uscita di blocco è impostabile (ON
oppure OFF) mediante il parametro IED>BLK2OUT, IED>>BLK2OUT, IED>>>BLK2OUT
e/o IED>>>>BLK2OUT presente all’interno del menù Set \ Parametri configurazione A(o B)
\ Direzionale di terra - 67N \ Soglia IED>> (Soglia IED>>, Soglia IED>>>, Soglia IED>>>>) \ Pa-
rametri, mentre la programmazione dei relè associati (BLK2OUT-Iph-K, BLK2OUT-Iph/IE-K
e/o BLK2OUT-IE-K) e dei LED (BLK2OUT-Iph-L, BLK2OUT-Iph/IE-L e/o BLK2OUT-IE-L)
è presente nel menù Set \ Parametri configurazione A(o B) \ Blocco selettivo-BLOCK2 \ Blocco
selettivo OUT.

Blocco selettivo interno (Block4)

Oltre che per ricevere un blocco selettivo in ingresso da altri relè di protezione o per trasmettere un
blocco selettivo in uscita ad altri relè di protezione, ogni soglia della funzione di protezione 67N può
essere abilitata per ricevere un blocco selettivo da altre soglie di protezioni interne al relè stesso
oppure per trasmettere un blocco selettivo ad altre soglie di protezioni interne al relè stesso.[2]
L’abilitazione/disabilitazione di una soglia della funzione di protezione 67N al blocco selettivo interno,
avviene abilitando la soglia ad un ingresso interno o a un’uscita interna di blocco selettivo (ingresso
e uscita virtuali comuni a tutte le soglie di tutte le protezioni) mediante il parametro IED>BLK4,
IED>>BLK4, IED>>>BLK4 e/o IED>>>>BLK4, che può essere programmato in tre modalità:
• IN per cui la soglia è abilitata a ricevere il blocco selettivo dall’ingresso interno.
• OUT per cui la soglia è abilitata a trasmettere il blocco selettivo all’uscita interna.
• OFF per cui la soglia è disabilitata a trasmettere e ricevere il blocco selettivo.
Non è quindi possibile per una soglia sia ricevere sia trasmettere un blocco selettivo, evitando quindi
che la soglia trasmetta un blocco selettivo e contemporaneamente lo riceva.
Il blocco selettivo interno può coesistere con il blocco selettivo con altri relè di protezione, per cui
ogni soglia può ricevere il blocco da ingressi di blocco selettivo e/o da ingresso interno di blocco
selettivo, trasmettere il blocco a uscite di blocco selettivo e/o all’uscita interna di blocco selettivo.
Nota 1 Per la descrizione completa del funzionamento della selettività logica (Block 2) occorre far riferimento al paragrafo “Blocco per selettività
logica” presente all’interno del capitolo MONITORAGGIO E CONTROLLO.
Nota 2 Per la descrizione completa del funzionamento della selettività logica interna (Block 4) occorre far riferimento al paragrafo “Blocco per selettività
logica interna” presente all’interno del capitolo MONITORAGGIO E CONTROLLO.

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 89

 IED> Enable IED>Curve IEDCLP>Mode tEDCLP> tED>RES IED> def IEDCLP> def tED> def IED> inv IEDCLP> inv tED> inv
Common configurations

IED> Element Start IED>

Mode67N IE Trip IED>
IED>BF
I UE IED>BLK1 IED>BF
I∙c os
IE Trip IED> &
Block1 & BLK1IED>
Start IED> &
M CLPIED>
Insens-Zone IED>BLK2IN Start IED>
BLK2INIED>
&
OFF Block2 &
ON ≥ M∙threshold IED>BLK2OUT
IED>BLK4 BLK2OUT
Start IED> &
BLK4OUT
≥ IED> inhibition Start IED> &

IED>> Enable IED>>Curve IEDCLP>>Mode tEDCLP>> tED>>RES IED>>def IEDCLP>>def tED>> def IED>>inv IEDCLP>>inv tED>> inv

IE IED>> Element Start IED>>

UE Trip IED>>
IED> disbyIED>>
CLPIED>>
&
IED>>BLK1 Start IED>>
Start IED>> BLK1IED>>
&
&
Block1
IED>>BF
IED>>BF
IED>>BLK2IN Trip IED>> &
Start IED>> BLK2INIED>>
&
Block2 &
IED>>BLK2OUT
BLK2OUT
IED>>BLK4 &
≥ IED>> inhibition Start IED>>
BLK4OUT
&
Start IED>>

IED>>> Enable IEDCLP>>>Mode tEDCLP>>> tED>>>RES IED>>>def IEDCLP>>>def tED>>> def

IED>>> Element Start IED>>>

IE
Trip IED>>>
UE IED> disbyIED>>>
CLPIED>>>
IED>> disbyIED>>> &
Start IED>>>
&
Start IED>>>
IED>>>BLK1
Start IED>>> BLK1IED>>>
&
&
Block1
IED>>>BF
IED>>>BF
IED>>>BLK2IN Trip IED>>> &
Start IED>>> BLK2INIED>>>
&
Block2 &
IED>>>BLK2OUT
BLK2OUT
IED>>>BLK4 &
Start IED>>>
IED>>> inhibition BLK4OUT
&
Start IED>>>

IED>>>> Enable IEDCLP>>>>Mode tEDCLP>>>> tED>>>>RES IED>>>>def IEDCLP>>>>def tED>>>>def

IE IED>>>> Element Start IED>>>>

UE IED> disIED>>>> Trip IED>>>>
IED>> disIED>>>>
Start I2ndh> &
IED>>> disIED>>>> Start IED>>>>
Block1 &
Start IED>>>>
Block2 &
Start IED>>>> CLPIED>>>>, BLK1IED>>>>,
IED>>>>BF, BLK2INIED>>>>,
Schema a blocchi generale della funzione direzionale di terra 67N BLK2OUT, BLK4OUT [Link]

90 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Common configurations
I ED>def State
Mode67N
&
I
IE ≥ I ED>def
I∙cos
≥1
M I ED>inv State
Insens-Zone CLP
A
&
OFF IE A =“OFF” A =“ON”
≥ M∙threshold ≥ I ED>inv
ON A = ON - Change setting within CLP

IEDCLP>def IEDCLP>inv
UE
Insens-Zone OFF
U ED>def State
≥ IEDCLP> TRIP
&
≥ U ED>def Insens-Zone
IE O FF
≥1 &
UE ON M sheet 3
U ED>inv State
UE
Insens-Zone ON
& Angle Semisector
≥ U ED>inv TRIP
UE
IE ΦE inside trip sector

IE
UE
IE ΦE inside trip sector &

I ED>def State

&
≥ I ED>def
≥1
I ED>inv State
CLP
A
&
IE A =“OFF” A =“ON” A = ON - Change setting within CLP
≥ I ED>inv
&
≥1
IEDCLP>def IEDCLP>inv
I ED>def State
≥ IEDCLP> &
≥ M∙I ED>def
≥1
U ED>def State
I ED>inv State
& &
≥ M∙U ED>def IE
≥ M∙I ED>inv
≥1
UE
U ED>inv State CLP
IEDCLP>def IEDCLP>inv A
& A =“OFF” A =“ON”
A = ON - Change setting within CLP
≥ M∙U ED>inv ≥ M∙IEDCLP> &

U ED>def State

&
≥ U ED>def
≥1
UE
U ED>inv State

&
≥ U ED>inv

Schema funzionale relativo alla prima soglia (IED>) della funzione direzionale di terra 67N - Modo modulo (foglio 1 di 4) [Link]

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 91

 Common configurations
UE

Angolo I ED>def State Mode67N

caratteristico Semiasse caratteristico I
& CLP IE
I∙cos
I∙c
I E ∙cosϕ ≥ I ED>def
Semiampiezza settore
Settore angolare d’intervento ≥1
d’intervento A =“OFF” M
I ED>inv State Insens-Zone
ϕ & A O FF
ΦE IE IE ON
ON ≥ M∙threshold
I E ∙cosϕ ≥ I ED>inv A =“ON”

A = ON - Change setting within CLP

IEDCLP>def IEDCLP>inv

I E ∙cosϕ ≥ I EDCLP> UE
Insens-Zone OFF
U ED>def State
TRIP
& IE
I E ∙cosϕ ≥ 0 Insens-Zone
≥ U ED>def IE
& O FF
≥1 P sheet 3
UE ON
U ED>inv State
Angle Semisector U E Insens-Zone ON
&
≥ U ED>inv UE
TRIP
IE ΦE inside trip sector

UE IE

IE ΦE inside trip sector

IE &
I ED>def State I E ∙cosϕ ≥ 0

&
I E ∙cosϕ ≥ I ED>def
≥1
I ED>inv State
CLP
A
&
IE A =“OFF” A =“ON” A = ON - Change setting within CLP
I E ∙cosϕ ≥ I ED>inv
&
≥1
IEDCLP>def IEDCLP>inv
I ED>def State

I E ∙cosϕ ≥ I EDCLP> &

I E ∙cosϕ ≥ M∙I ED>def
≥1
U ED>def State I ED>inv State &
& &
IE A
≥ M∙U ED>def I E ∙cosϕ ≥ M∙I ED>inv A =“OFF” A =“ON”
≥1 A = ON - Change setting within CLP
UE
U ED>inv State IEDCLP>def IEDCLP>inv
&
≥ M∙U ED>inv I E ∙cosϕ ≥ I EDCLP>

U ED>def State

&
≥ U ED>def
≥1
UE
U ED>inv State

&
≥ U ED>inv

Schema funzionale relativo alla prima soglia (IED>) della funzione direzionale di terra 67N - Modo proiezione (foglio 2 di 4) [Link]

92 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Common configurations

Mode67N
I
IE
II∙cos
∙cos

M
Insens-Zone
OFF
ON ≥ M∙threshold

ON≡Enable IED> directional earth fault

IED> Enable Start IED>

D =“modulo” IED>ST-K
M IED>ST-L
(sheet 1) Mode67N

TRIPPING M ATRIX
(LED+REL AYS)
D D
C C t ED>inv
D =“modulo” C =“proiezione” I ED> Curve t ED>RES
t ED>def
C =“proiezione”
(sheet 2) t ED>RES
A & t ED>def/inv
T 0 0 T IED>TR-K
B T 0 IE>TR-L
RESET
A
Trip IED>
B
I ED>def State
A = Directional B = Non-directional
&
≥ I ED>def
IE

IEDCLP>def

≥ I EDCLP >def Non-directional

(from 74VT)

A =“0 or OFF” A =“1”

t E DC L P >
A
A = ON - Change setting within CLP ≥1 CLP IED>
t CLP> B = OFF - CLP disabled
B
CB-State C = ON - Element blocking within CLP
T 0 C

IEDCLP>Mode

IED> overcurrent directional element (67N) block diagram (sheet 4)

Block1, Block2, Block4 ≥1

74VText67N
Non-directional Block by 74VT (ON≡Block)
External 74VT
74VT
OFF

Trip IED>
BF Enable (ON≡Enable) & I ED> BF towards BF logic
I ED>BF

Schema funzionale relativo alla prima soglia (IED>) della funzione direzionale di terra 67N (foglio 3 di 4) Fun_67NS1-[Link]

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 93

 Start IED>
&
Enable (ON≡Enable)
IED>BLK1 Trip IED> & BLK1IED>
&

& BLK4IN IED>

Block1 Logic INx t ON INx t OFF Block4

n.c. INx t ON INx t OFF ≥1 Block1, Block2, Block4

n.o. Block1
T 0 0 T
Binary input INx (x=1,...5) & BLK2IN IED>
Block1

Block2 input enable (ON≡Enable)

IED>BLK2IN
&
ModeBLIN1
OFF BLK2IN-Iph
BLIN1 ON IPh

TRIPPING M ATRIX
Pilot wire input

(LED+REL AYS)
ON IPh/IE Iph Block2
ON IE
FROM PHASE PROTECTIONS tB-K
tB-L
Logic t B-Iph
INx t ON INx t OFF
Block2 IPh
n.c. INx t ON INx t OFF ≥1 t B-Iph
≥1
n.o. T 0
T 0 0 T ≥1 tB timeout
Binary input INx (x=1,...5)
FROM ANY PROTECTIONS

Logic INx t ON INx t OFF t B-IE

Block2 IPh/IE
n.c. INx t ON INx t OFF ≥1 t B-IE
≥1 BLK2IN-IE
n.o. T 0 0 T T 0
Binary input INx (x=1,...5)
FROM EARTH FAULT PROTECTIONS

Logic INx t ON INx t OFF

Block2 IE
n.c. INx t ON INx t OFF ≥1 IE Block2
n.o. T 0 0 T
Binary input INx (x=1,...5) Block2 input

ST-Iph BLK2 BLK2OUT-Iph

BLK2OUT-IPh-K
I> Block2 OUT
TRIPPING M ATRIX
(LED+REL AYS)
I>> Block2 OUT t F-IPh BLK2OUT-IPh-L
I>>> Block2 OUT
BLK2OUT-IE
t F-IPh BLK2OUT-IE-K
DthAL1 Block2 OUT ≥1
T 0 t F-IPh/IE BLK2OUT-IE-L
DthAL2 Block2 OUT BLK2OUT-Iph/IE
Dth Block2 OUT t F-IPh/IE BLK2OUT-IPh/IE-K
≥1
T 0 BLK2OUT-IPh/IE-L
IE > Block2 OUT A = OFF
IED>BLK2OUT B = ON IPh
IE >> Block2 OUT t F-IE ModeBLOUT1 C = ON IPh/IE
Block2 output IE >>> Block2 OUT
t F-IE A D = ON IE
(ON≡Enable) IED> Block2 OUT
≥1
& B BLOUT1
Start IED> IED>> Block2 OUT T 0 Pilot wire output
IED>>> Block2 OUT C
IED>>>> Block2 OUT ST-IE BLK2 D
Block2 output

I> Block4 I/O A = IN

I>> Block4 I/O t FI-Iph B = OFF IPD>BLK4
ST-Iph BLK4 C = OUT
I>>> Block4 I/O Block4
t FI-Iph A
DthAL1 Block4 I/O ≥1
T 0 “0” B
A = IN
DthAL2 Block4 I/O
IE > Block4 I/O “0” C
Dth Block4 I/O
IED>BLK4 B = OFF IE >> Block4 I/O t FI-IE ≥1 Block4 OUT
C = OUT IE >>> Block4 I/O
“0” A
t FI-IE
67NS1_BL-[Link]

B IED> Block4 I/O IED> Block4 OUT

“0”
C
≥1
Start IED> IED>> Block4 I/O T 0
IED>>> Block4 I/O
Block4 enable
IED>>>> Block4 I/O ST-IE BLK4
Block4
Schema funzionale dei segnali di blocco blocchi relativi alla prima soglia (IED>) della funzione direzionale di terra 67N (foglio 4 di 4)

94 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Common configurations
I ED>>def State
Mode67N
&
I
IE ≥ I ED>>def
I∙cos
≥1
M I ED>>inv State
Insens-Zone CLP
A
&
OFF IE A =“OFF” A =“ON”
≥ M∙threshold ≥ I ED>>inv
ON A = ON - Change setting within CLP

IEDCLP>>def IEDCLP>>inv
UE
Insens-Zone OFF
U ED>>def State
≥ IEDCLP>> TRIP
&
≥ U ED>def Insens-Zone
IE O FF
≥1 &
UE ON M sheet 3
U ED>>inv State
UE
Insens-Zone ON
& Angle Semisector
≥ U ED>>inv TRIP
UE
IE ΦE inside trip sector

IE
UE
IE ΦE inside trip sector &

I ED>>def State

&
≥ I ED>def
≥1
I ED>>inv State
CLP
A
&
IE A =“OFF” A =“ON” A = ON - Change setting within CLP
≥ I ED>>inv
&
≥1
IEDCLP>>def IEDCLP>>inv
I ED>>def State
≥ IEDCLP>> &
≥ M∙I ED>def
≥1
U ED>>def State
I ED>>inv State
& &
≥ M∙U ED>def IE
≥ M∙I ED>>inv
≥1
UE
U ED>>inv State CLP
IEDCLP>>def IEDCLP>>inv A
& A =“OFF” A =“ON”
A = ON - Change setting within CLP
≥ M∙U ED>>inv ≥ M∙IEDCLP>> &

U ED>>def State

&
≥ U ED>>def
≥1
UE State
U ED>>inv

&
≥ U ED>>inv

Schema funzionale relativo alla seconda soglia (IED>>) della funzione direzionale di terra 67N - Modo modulo (foglio 1 di 4) [Link]

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 95

 Common configurations
UE

Angolo I ED>>def State Mode67N

caratteristico Semiasse caratteristico I
& CLP IE
I∙cos
I∙
I E ∙cosϕ ≥ I ED>>def
Semiampiezza settore
Settore angolare d’intervento ≥1
A =“OFF” M
d’intervento I ED>>inv State Insens-Zone
ϕ & A OFF
O FF
ΦE IE IE ON
ON ≥ M∙threshold
I E ∙cosϕ ≥ I ED>>inv A =“ON”

A = ON - Change setting within CLP

IEDCLP>>def IEDCLP>>inv

I E ∙cosϕ ≥ I EDCLP>> UE
Insens-Zone OFF
U ED>>def State
TRIP
& IE
I E ∙cosϕ ≥ 0 Insens-Zone
≥ U ED>>def IE
& O FF
≥1 P sheet 3
UE ON
U ED>>inv State
Angle Semisector UE
& Insens-Zone ON
≥ U ED>>inv UE
TRIP
IE ΦE inside trip sector

UE IE

IE ΦE inside trip sector

IE &
I ED>>def State I E ∙cosϕ ≥ 0

&
I E ∙cosϕ ≥ I ED>def
≥1
I ED>>inv State
CLP
A
&
IE A =“OFF” A =“ON” A = ON - Change setting within CLP
I E ∙cosϕ ≥ I ED>>inv
&
≥1
IEDCLP>>def IEDCLP>>inv
I ED>>def State

I E ∙cosϕ ≥ I EDCLP>> &

I E ∙cosϕ ≥M∙I ED>>def
≥1
U ED>>def State I ED>>inv State &
& &
IE A
≥ M∙U ED>>def I E ∙cosϕ ≥M∙I ED>>inv A =“OFF” A =“ON”
≥1 A = ON - Change setting within CLP
UE
U ED>>inv State IEDCLP>>def IEDCLP>>inv
&
≥ M∙U ED>>inv I E ∙cosϕ ≥ I EDCLP>>

U ED>>def State

&
≥ U ED>>def
≥1
UE State
U ED>>inv

&
≥ U ED>>inv
[Link]

Schema funzionale relativo alla seconda soglia (IED>>) della funzione direzionale di terra 67N - Modo proiezione (foglio 2 di 4)

96 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Common configurations

Mode67N
I
IE
II∙cos
∙cos

M
Insens-Zone
OFF
ON ≥ M∙threshold

ON≡Enable IED>> directional earth fault

IED>> Enable Start IED>>

D =“modulo” IED>>ST-K
M IED>>ST-L
(sheet 1) Mode67N

TRIPPING M ATRIX
(LED+REL AYS)
D D
C C t ED>>inv
D =“modulo” C =“proiezione” I ED>> Curve t ED>>RES
t ED>>def
C =“proiezione”
(sheet 2) t ED>>RES
A & t ED>>def/inv
T 0 0 T IED>>TR-K
B T 0 IE>>TR-L
RESET
A
Trip IED>>
B
I ED>>def State
A = Directional B = Non-directional
&
≥ I ED>>def
IE

IEDCLP>>def

≥ I EDCLP >>def Non-directional

(from 74VT)

A =“0 or OFF” A =“1”

t E DC L P >>
A
A = ON - Change setting within CLP ≥1 CLP IED>>
t CLP>> B = OFF - CLP disabled
B
CB-State C = ON - Element blocking within CLP
T 0 C

IEDCLP>>Mode

IED>> overcurrent directional element (67N) block diagram (sheet 4)

Block1, Block2, Block4 ≥1

74VText67N
Non-directional Block by 74VT (ON≡Block)
External 74VT
74VT
OFF

Trip IED>>
BF Enable (ON≡Enable) & I ED>> BF towards BF logic
I ED>>BF

Schema funzionale relativo alla seconda soglia (IED>>) della funzione direzionale di terra 67N (foglio 3 di 4) Fun_67NS2-[Link]

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 97

 Start IED>>
&
Enable (ON≡Enable)
IED>>BLK1 Trip IED> > & BLK1IED>>
&

& BLK4IN IED>>

Block1 Logic INx t ON INx t OFF Block4

n.c. INx t ON INx t OFF ≥1 Block1, Block2, Block4

n.o. Block1
T 0 0 T
Binary input INx (x=1,...5) & BLK2IN IED>>
Block1

Block2 input enable (ON≡Enable)

IED>>BLK2IN
&
ModeBLIN1
OFF BLK2IN-Iph
BLIN1 ON IPh

TRIPPING M ATRIX
Pilot wire input

(LED+REL AYS)
ON IPh/IE Iph Block2
ON IE
FROM PHASE PROTECTIONS tB-K
tB-L
Logic t B-Iph
INx t ON INx t OFF
Block2 IPh
n.c. INx t ON INx t OFF ≥1 t B-Iph
≥1
n.o. T 0
T 0 0 T ≥1 tB timeout
Binary input INx (x=1,...5)
FROM ANY PROTECTIONS

Logic INx t ON INx t OFF t B-IE

Block2 IPh/IE
n.c. INx t ON INx t OFF ≥1 t B-IE
≥1 BLK2IN-IE
n.o. T 0 0 T T 0
Binary input INx (x=1,...5)
FROM EARTH FAULT PROTECTIONS

Logic INx t ON INx t OFF

Block2 IE
n.c. INx t ON INx t OFF ≥1 IE Block2
n.o. T 0 0 T
Binary input INx (x=1,...5) Block2 input

ST-Iph BLK2 BLK2OUT-Iph

BLK2OUT-IPh-K
I> Block2 OUT
TRIPPING M ATRIX
(LED+REL AYS)
I>> Block2 OUT t F-IPh BLK2OUT-IPh-L
I>>> Block2 OUT
BLK2OUT-IE
t F-IPh BLK2OUT-IE-K
DthAL1 Block2 OUT ≥1 t F-IPh/IE
T 0 BLK2OUT-IE-L
DthAL2 Block2 OUT BLK2OUT-Iph/IE
Dth Block2 OUT t F-IPh/IE BLK2OUT-IPh/IE-K
≥1
T 0 BLK2OUT-IPh/IE-L
IE > Block2 OUT A = OFF
IE >> Block2 OUT t F-IE B = ON IPh
IED>>BLK2OUT ModeBLOUT1 C = ON IPh/IE
IE >>> Block2 OUT
t F-IE A D = ON IE
Block2 output IED> Block2 OUT
≥1 B BLOUT1
(ON≡Enable) IED>> Block2 OUT T 0 Pilot wire output
& C
Start IED>> IED>>> Block2 OUT
IED>>>> Block2 OUT ST-IE BLK2 D
Block2 output

I> Block4 I/O A = IN

I>> Block4 I/O
t FI-Iph B = OFF IPD>>BLK4
ST-Iph BLK4 C = OUT
I>>> Block4 I/O Block4
t FI-Iph A
DthAL1 Block4 I/O ≥1 “0” B
T 0
DthAL2 Block4 I/O IE > Block4 I/O “0” C
Dth Block4 I/O t FI-IE ≥1
A = IN IE >> Block4 I/O Block4 OUT
IED>>BLK4 B = OFF IE >>> Block4 I/O
t FI-IE
67NS2_BL-[Link]

C = OUT IED> Block4 I/O IED>> Block4 OUT

“0” A ≥1
“0” B IED>> Block4 I/O T 0
Start IED>> C IED>>> Block4 I/O
Block4 enable IED>>>> Block4 I/O ST-IE BLK4
Block4
Schema funzionale dei segnali di blocco blocchi relativi alla seconda soglia (IED>>) della funzione direzionale di terra 67N (foglio 4 di 4)

98 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO

 Common configurations
I ED>>>def State
Mode67N
&
I
IE ≥ I ED>>>def
I∙cos

IE IEDCLP>>>def
M CLP
Insens-Zone A
OFF A =“OFF” A =“ON”
ON ≥ M∙threshold ≥ IEDCLP>>>def A = ON - Change setting within CLP

U E Insens-Zone OFF

TRIP

U ED>>>def State Insens-Zone

IE O FF
& &
UE ON M sheet 3
≥ U ED>>>def
Angle Semisector
UE
Insens-Zone ON
3Vo
IE ΦE inside trip sector TRIP

IE
UE

IE ΦE inside trip sector &

I ED>>>def State

&
≥ I ED>>>def

IE IEDCLP>>>def CLP
A
A =“OFF” A =“ON” A = ON - Change setting within CLP
≥ IEDCLP>>>def
&
≥1

U ED>>>def State

&
UE
≥ M∙U ED>>>def U ED>>>def State

&
UE &
≥ M∙U ED>>>def

I ED>>>def State

&
≥ M∙I ED>>>def

IE IEDCLP>>>def CLP
A
A =“OFF” A =“ON”
≥ M∙IEDCLP>>def A = ON - Change setting within CLP

Schema funzionale relativo alla terza soglia (IED>>>) della funzione direzionale di terra 67N - Modo modulo (foglio 1 di 4) [Link]

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 99

 UE
Common configurations
Angolo
caratteristico Semiasse caratteristico
Mode67N
I
IE Semiampiezza settore
I∙cos angolare d’intervento
Settore
d’intervento
Insens-Zone
M ϕ
ΦE IE
OFF
ON ≥ M∙threshold

I ED>>>def State

&
I E ∙cosϕ ≥ I ED>>>def

IE
IEDCLP>>>def A =“OFF” A =“ON”
A A = ON - Change setting within CLP

I E ∙cosϕ ≥ I EDCLP>>>def UE
Insens-Zone OFF

TRIP
IE Insens-Zone
U ED>>>def State I E ∙cosϕ ≥ 0
IE O FF
&
& P sheet 3
UE ON
≥ U ED>>>def
Angle Semisector U E Insens-Zone ON

UE
TRIP
IE ΦE inside trip sector

IE
UE
IE ΦE inside trip sector

IE &
I ED>>>def State I E ∙cosϕ ≥ 0

&
I E ∙cosϕ ≥I ED>>>def

IE IEDCLP>>>def CLP
A
A =“OFF” A =“ON” A = ON - Change setting within CLP
I E ∙cosϕ ≥I EDCLP>>>def &
≥1

I ED>>>def State

&
I E ∙cosϕ ≥M∙I ED>>>def

IE IEDCLP>>>def &
A
U ED>>>def State
I E ∙cosϕ ≥M∙I EDCLP>>>def A =“OFF” A =“ON”
& A = ON - Change setting within CLP
UE
≥ M∙U ED>>>def

U ED>>>def State

&
UE
≥ U ED>>>def

[Link]

Schema funzionale relativo alla terza soglia (IED>>>) della funzione direzionale di terra 67N - Modo proiezione (foglio 2 di 4)

100
100 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO
 Common configurations

Mode67N
I
IE
II∙cos
∙cos

M Start IED>>>
Insens-Zone
OFF IED>>>ST-K
ON ≥ M∙threshold IED>>>ST-L

TRIPPING M ATRIX
(LED+REL AYS)
t ED>>>RES
t ED>>>def
ON≡Enable IED>>> directional earth fault
IED>>> Enable t ED>>>RES
& t ED>>>def
0 T IED>>>TR-K
T 0 IE>>>TR-L
D =“modulo”
M RESET
(sheet 1)
Trip IED>>>
Mode67N
D D
A A
C C
B B
D =“modulo” C =“proiezione”
A = Directional B = Non-directional
C =“proiezione”
(sheet 2)

I ED>>>def State

&
≥ I ED>>>def
IE

Non-directional
IEDCLP>>>def (from 74VT)

≥ I EDCLP >>>def

A =“0 or OFF” A =“1”

t E DC L P >>>
A
A = ON - Change setting within CLP ≥1 CLP IED>>>
t CLP>>> B = OFF - CLP disabled
B
CB-State C = ON - Element blocking within CLP
T 0 C

IEDCLP>>>Mode

IED>>> overcurrent directional element (67N) block diagram (sheet 4)

Block1, Block2, Block4 ≥1

74VText67N
Non-directional Block by 74VT (ON≡Block)
External 74VT
74VT
OFF

Trip IED>>>
BF Enable (ON≡Enable) & I ED>>> BF towards BF logic
I ED>>>BF

Schema funzionale relativo alla terza soglia (IED>>>) della funzione direzionale di terra 67N (foglio 3 di 4) Fun_67NS3-[Link]

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 101

 Start IED>>>
&
Enable (ON≡Enable)
IED>>>BLK1 Trip IED> >> & BLK1IED>>>
&

& BLK4IN IED>>>

Block1 Logic INx t ON INx t OFF Block4

n.c. INx t ON INx t OFF ≥1 Block1, Block2, Block4

n.o. Block1
T 0 0 T
Binary input INx (x=1,...5) & BLK2IN IED>>>
Block1

Block2 input enable (ON≡Enable)

IED>>>BLK2IN
&
ModeBLIN1
OFF BLK2IN-Iph
BLIN1 ON IPh

TRIPPING M ATRIX
Pilot wire input

(LED+REL AYS)
ON IPh/IE Iph Block2
ON IE
FROM PHASE PROTECTIONS tB-K
tB-L
Logic t B-Iph
INx t ON INx t OFF
Block2 IPh
n.c. INx t ON INx t OFF ≥1 t B-Iph
≥1
n.o. T 0
T 0 0 T ≥1 tB timeout
Binary input INx (x=1,...5)
FROM ANY PROTECTIONS

Logic INx t ON INx t OFF t B-IE

Block2 IPh/IE
n.c. INx t ON INx t OFF ≥1 t B-IE
≥1 BLK2IN-IE
n.o. T 0 0 T T 0
Binary input INx (x=1,...5)
FROM EARTH FAULT PROTECTIONS

Logic INx t ON INx t OFF

Block2 IE
n.c. INx t ON INx t OFF ≥1 IE Block2
n.o. T 0 0 T
Binary input INx (x=1,...5) Block2 input

ST-Iph BLK2 BLK2OUT-Iph

BLK2OUT-IPh-K
TRIPPING M ATRIX
I> Block2 OUT
(LED+REL AYS)
I>> Block2 OUT t F-IPh BLK2OUT-IPh-L
BLK2OUT-IE
I>>> Block2 OUT t F-IPh BLK2OUT-IE-K
DthAL1 Block2 OUT ≥1 t F-IPh/IE
T 0 BLK2OUT-IE-L
DthAL2 Block2 OUT BLK2OUT-Iph/IE
Dth Block2 OUT t F-IPh/IE BLK2OUT-IPh/IE-K
≥1
T 0 BLK2OUT-IPh/IE-L
IE > Block2 OUT
A = OFF
IE >> Block2 OUT t F-IE B = ON IPh
IE >>> Block2 OUT ModeBLOUT1 C = ON IPh/IE
IED>>>BLK2OUT
IED> Block2 OUT t F-IE D = ON IE
≥1 A
Block2 output IED>> Block2 OUT T 0 B BLOUT1
(ON≡Enable) IED>>> Block2 OUT Pilot wire output
& C
Start IED>>> IED>>>> Block2 OUT
ST-IE BLK2 D
Block2 output

I> Block4 I/O A = IN

I>> Block4 I/O t FI-Iph B = OFF IPD>>>BLK4
ST-Iph BLK4 C = OUT
I>>> Block4 I/O Block4
t FI-Iph A
DthAL1 Block4 I/O ≥1
T 0 “0” B
DthAL2 Block4 I/O IE > Block4 I/O “0” C
Dth Block4 I/O IE >> Block4 I/O t FI-IE
Block4 enable ≥1 Block4 OUT
A = IN IE >>> Block4 I/O
IED>>>BLK4 B = OFF IED> Block4 I/O t FI-IE
≥1
67NS3_BL-[Link]

C = OUT IED>>> Block4 OUT

A
IED>> Block4 I/O T 0
“0”
“0” B IED>>> Block4 I/O
Start IED>>> C IED>>>> Block4 I/O
ST-IE BLK4
Block4
Schema funzionale dei segnali di blocco blocchi relativi alla terza soglia (IED>>>) della funzione direzionale di terra 67N (foglio 4 di 4)

102
102 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO
 Common configurations
I ED>>>>def State
Mode67N
&
I
IE ≥ I ED>>>>def
I∙cos

IE IEDCLP>>>>def
M CLP
Insens-Zone A
OFF A =“OFF” A =“ON”
ON ≥ M∙threshold ≥ IEDCLP>>>>def A = ON - Change setting within CLP

UE
Insens-Zone OFF

TRIP

U ED>>>>def State Insens-Zone

IE O FF
& &
UE ON M sheet 3
≥ U ED>>>>def
Angle Semisector
UE
Insens-Zone ON
UE
IE ΦE inside trip sector TRIP

IE

UE
IE ΦE inside trip sector &

I ED>>>>def State

&
≥ I ED>>>>def

IE IEDCLP>>>>def CLP
A
A =“OFF” A =“ON” A = ON - Change setting within CLP
≥ IEDCLP>>>>def
&
≥1

U ED>>>>def State

&
UE
≥ M∙U ED>>>>def U ED>>>>def State

&
UE &
≥ U ED>>>>def

I ED>>>>def State

&
≥ M∙I ED>>>>def

IE IEDCLP>>>>def CLP
A
A =“OFF” A =“ON”
≥ M∙IEDCLP>>>>def A = ON - Change setting within CLP

Schema funzionale relativo alla quarta soglia (IED>>>>) della funzione direzionale di terra 67N - Modo modulo (foglio 1 di 4) [Link]

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 103

 Common configurations UE

Mode67N Angolo
caratteristico Semiasse caratteristico
I
IE
I∙cos
Semiampiezza settore
Settore angolare d’intervento
M d’intervento
Insens-Zone
ϕ
OFF ΦE IE
ON ≥ M∙threshold

I ED>>>>def State

&
I E ∙cosϕ ≥ I ED>>>>def

IE
IEDCLP>>>>def A =“OFF” A =“ON”
A A = ON - Change setting within CLP

I E ∙cosϕ ≥ I EDCLP>>>>def UE
Insens-Zone OFF

TRIP
IE Insens-Zone
U ED>>>>def State I E ∙cosϕ ≥ 0
IE O FF
&
& P sheet 3
UE ON
≥ U ED>>>>def
Angle Semisector UE
Insens-Zone ON
UE
TRIP
IE ΦE inside trip sector

IE
UE
IE ΦE inside trip sector

IE &
I ED>>>>def State I E ∙cosϕ ≥ 0

&
I E ∙cosϕ ≥I ED>>>>def

IE IEDCLP>>>>def CLP
A
A =“OFF” A =“ON” A = ON - Change setting within CLP
I E ∙cosϕ ≥I EDCLP>>>>def &
≥1

I ED>>>>def State

&
I E ∙cosϕ ≥M∙I ED>>>>def

IE IEDCLP>>>>def &
A
U ED>>>>def State
I E ∙cosϕ ≥M∙I EDCLP>>>>def A =“OFF” A =“ON”
& A = ON - Change setting within CLP
UE
≥ M∙U ED>>>>def

U ED>>>>def State

&
UE
≥ U ED>>>>def

[Link]

Schema funzionale relativo alla quarta soglia (IED>>>>) della funzione direzionale di terra 67N - Modo proiezione (foglio 2 di 4)

104
104 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO
 Common configurations

Mode67N
I
IE
II∙cos
∙cos

M Start IED>>>>
Insens-Zone
OFF IED>>>>ST-K
ON ≥ M∙threshold IED>>>>ST-L

TRIPPING M ATRIX
(LED+REL AYS)
t ED>>>>RES
t ED>>>>def
ON≡Enable IED>>>> directional earth fault
IED>>>> Enable t ED>>>>RES
& t ED>>>>def
0 T IED>>>>TR-K
T 0 IE>>>>TR-L
D =“modulo”
M RESET
(sheet 1)
Trip IED>>>>
Mode67N
D D
A A
C C
B B
D =“modulo” C =“proiezione”
A = Directional B = Non-directional
C =“proiezione”
(sheet 2)

I ED>>>>def State

&
≥ I ED>>>>def
IE

Non-directional
IEDCLP>>>>def (from 74VT)

≥ I EDCLP >>>>def

A =“0 or OFF” A =“1”

t E DC L P >>>>
A
A = ON - Change setting within CLP ≥1 CLP IED>>>>
t CLP>>> B = OFF - CLP disabled
B
CB-State C = ON - Element blocking within CLP
T 0 C

IEDCLP>>>>Mode

IED>>>> overcurrent directional element (67N) block diagram (sheet 4)

Block1, Block2, Block4 ≥1

74VText67N
Non-directional Block by 74VT (ON≡Block)
External 74VT
74VT
OFF

Trip IED>>>
BF Enable (ON≡Enable) & I ED>>>> BF towards BF logic
I ED>>>>BF

Schema funzionale relativo alla quarta soglia (IED>>>>) della funzione direzionale di terra 67N (foglio 3 di 4) Fun_67NS4-[Link]

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 105

 Start IED>>>>
&
Enable (ON≡Enable)
IED>>>>BLK1 Trip IED>> >> & BLK1IED>>>>
&

& BLK4IN IED>>>>

Block1 Logic INx t ON INx t OFF Block4

n.c. INx t ON INx t OFF ≥1 Block1, Block2, Block4

n.o. Block1
T 0 0 T
Binary input INx (x=1,...5) & BLK2IN IED>>>>
Block1

Block2 input enable (ON≡Enable)

IED>>>>BLK2IN
&
ModeBLIN1
OFF BLK2IN-Iph
BLIN1 ON IPh

TRIPPING M ATRIX
Pilot wire input

(LED+REL AYS)
ON IPh/IE Iph Block2
ON IE
FROM PHASE PROTECTIONS tB-K
tB-L
Logic t B-Iph
INx t ON INx t OFF
Block2 IPh
n.c. INx t ON INx t OFF ≥1 t B-Iph
≥1
n.o. T 0
T 0 0 T ≥1 tB timeout
Binary input INx (x=1,...5)
FROM ANY PROTECTIONS

Logic INx t ON INx t OFF t B-IE

Block2 IPh/IE
n.c. INx t ON INx t OFF ≥1 t B-IE
≥1 BLK2IN-IE
n.o. T 0 0 T T 0
Binary input INx (x=1,...5)
FROM EARTH FAULT PROTECTIONS

Logic INx t ON INx t OFF

Block2 IE
n.c. INx t ON INx t OFF ≥1 IE Block2
n.o. T 0 0 T
Binary input INx (x=1,...5) Block2 input

ST-Iph BLK2 BLK2OUT-Iph

BLK2OUT-IPh-K
I> Block2 OUT
TRIPPING M ATRIX
(LED+REL AYS)
I>> Block2 OUT t F-IPh BLK2OUT-IPh-L
I>>> Block2 OUT
BLK2OUT-IE
t F-IPh BLK2OUT-IE-K
DthAL1 Block2 OUT ≥1 t F-IPh/IE
T 0 BLK2OUT-IE-L
DthAL2 Block2 OUT BLK2OUT-Iph/IE
Dth Block2 OUT t F-IPh/IE BLK2OUT-IPh/IE-K
≥1
T 0 BLK2OUT-IPh/IE-L
IE > Block2 OUT A = OFF
IED>>>>BLK2OUT B = ON IPh
IE >> Block2 OUT t F-IE ModeBLOUT1 C = ON IPh/IE
Block2 output IE >>> Block2 OUT
t F-IE A D = ON IE
(ON≡Enable) IED> Block2 OUT
& ≥1 B BLOUT1
IED>> Block2 OUT T 0 Pilot wire output
Start IED>>>> C
IED>>> Block2 OUT
IED>>>> Block2 OUT ST-IE BLK2 D
Block2 output

I> Block4 I/O A = IN

I>> Block4 I/O t FI-Iph B = OFF IPD>>>>BLK4
ST-Iph BLK4 C = OUT
I>>> Block4 I/O Block4
t FI-Iph A
DthAL1 Block4 I/O ≥1
T 0 “0” B
DthAL2 Block4 I/O
IE > Block4 I/O “0” C
A = IN Dth Block4 I/O
IED>>>>BLK4 B = OFF IE >> Block4 I/O t FI-IE ≥1 Block4 OUT
C = OUT IE >>> Block4 I/O
A t FI-IE
67NS4_BL-[Link]

“0” IED> Block4 I/O IED>>>> Block4 OUT

“0” B ≥1
C IED>> Block4 I/O T 0
Start IED>>>>
IED>>> Block4 I/O
Block4 enable IED>>>> Block4 I/O ST-IE BLK4
Block4
Schema funzionale dei segnali di blocco blocchi relativi alla quarta soglia (IED>>>>) della funzione direzionale di terra 67N (foglio 4 di 4)

106
106 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO
Mancata apertura interruttore - BF
Premessa
Qualora a causa di un guasto si verifichi l’intervento di una protezione che comanda l’apertura
dell’interruttore ma, a causa di un’ anomalia, tale interruttore non possa aprirsi, la protezione di
mancata apertura interruttore BF ha lo scopo di comandare l’apertura di altro/i interruttore/i per
interrompere la corrente di guasto.
La protezione di mancata apertura interruttore può essere avviata all’intervento di funzioni di prote-
zione interne al relè, purché associate alla protezione BF, oppure all’intervento di protezioni esterne
connesse ad un ingresso logico del relè.
Logica di funzionamento
L’avviamento del temporizzatore della protezione di mancata apertura dell’interruttore si verifica se
sono entrambe soddisfatte le seguenti condizioni:
1) Intervento e avviamento di funzioni di protezione interne al relè (intervento delle soglie associate
alla protezione di mancata apertura dell’interruttore) o, se abilitato, dall’intervento di protezioni
esterne associate ad un ingresso logico del relè.
2) Lo stato dei contatti ausiliari 52a e 52b dell’interruttore corrisponde allo stato di interruttore chiuso
oppure il valore della componente fondamentale di almeno una delle correnti di fase IL1, IL2 , IL3
è superiore ad una soglia regolabile IBF > o la componente fondamentale di corrente residua IE è
superiore ad una soglia regolabile IEBF >. Se l’informazione relativa allo stato dell’interruttore non
è disponibile (es: contatti ausiliari non accessibili oppure indisponibilità di ingressi logici liberi sul
relè), tale controllo deve essere disabilitato.
Se per tutta la durata del tempo di intervento impostato t BF > le due precedenti condizioni si man-
tengono soddisfatte, allo scadere del tempo stesso si ha l’intervento della protezione di mancata
apertura dell’interruttore, viceversa il temporizzatore viene azzerato e la protezione si ripristina.
Allo scopo di ripristinare il più rapidamente possibile la protezione di mancata apertura dell’inter-
ruttore, per l’avviamento della protezione stessa (condizione 1), in aggiunta all’intervento di funzioni
di protezione interne al relè è anche richiesto il loro avviamento (il ripristino dell’avviamento delle
funzioni di protezione è più rapido del ripristino del loro intervento).

La protezione può essere abilitata oppure disabilitata; a tal fine occorre impostare ON op-
pure OFF il parametro BF Enable presente nel menù Set \ Parametri configurazione A(o B)\
Mancata apertura - BF.

BF Enable I BF > I EBF > t BF

I L1. . . I L3
Tr ip B F
IE S t ar t B F
52a/52b
Tr ip P ro t E x t

BF-BLK1 Block1
& B L K1 B F
Block1

Schema a blocchi generale della funzione di mancata apertura interruttore (BF) [Link]

Avviamento BF da interruttore: impostando ON il parametro CB Input, se sono configurati due

ingressi logici con funzione di acquisizione dello stato dei contatti ausiliari dell’interruttore 52a e
52b viene abilitato il controllo dello stato dell’interruttore[1]. L’abilitazione del controllo dello stato
dell’interruttore è presente nel menù Set \ Parametri configurazione A(o B) \ Mancata apertura - BF,
mentre l’assegnazione della funzione di acquisizione della posizione dell’interruttore agli ingressi
logici (52a e 52b) è impostabile all’interno del menù Set \ Ingressi \ Ingresso 1(2...). Se l’informa-
zione relativa allo stato dell’interruttore non è disponibile, tale controllo deve essere disabilitato
impostando OFF il parametro CB Input.
E’ possibile abilitare la funzione di mancata apertura su intervento di protezioni esterne che sono
sprovviste di tale funzione. A tal fine è necessario utilizzare un ingresso logico per acquisire lo stato
d’intervento della protezione esterna selezionando la funzione TripProtExt all’ingresso logico me-
desimo.
Tutti i parametri IBF>, IEBF e t BF sono programmabili separatamente per le due configurazioni di tara-
tura; essi sono presenti nel menù Set \ Parametri configurazione A(o B) \ Mancata apertura - BF.
Blocco logico (Block1)
Se è configurato un ingresso logico con funzione di blocco logico e la funzione è abilitata a tale
blocco logico (BF-BLK1), essa è bloccata per un tempo pari alla durata di attivazione dell’ingresso
logico stesso. Il temporizzatore d’intervento è mantenuto in condizione di reset in modo tale che il
conteggio del tempo d’intervento ha inizio alla scomparsa del segnale di blocco.[2]
L’abilitazione del blocco logico è presente nel menù Set \Parametri configurazione A(o B) \ Mancata
apertura - BF.
Nota 1 Con versione fw precedente a 1.60, per la corretta acquisizione dello stato dell’interruttore è indispensabile utilizzare due ingressi logici; con
versioni fw successive, rinunciando alla verifica di incongruenza, è sufficiente un ingresso logico per l’acquisizione di un contatto (52a o 52b)
Nota 2 Per la descrizione completa del funzionamento del blocco logico (Block 1) occorre far riferimento al paragrafo “Blocco logico” presente all’in-
terno del capitolo MONITORAGGIO E CONTROLLO.

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 107

 I BF >
I L1
I L2 Start IBF>
I L3 Max I L1 ...I L3 ≥ I BF >

I EBF > Start BF

Start IEBF>
IE ≥1 Start BF

TRIPPING M ATRIX
I E ≥ I EBF > &

(LED+REL AYS)
CB Input t BF

52a Logic INx t ON INx t OFF “1” t BF Trip BF

n.c. INx t ON INx t OFF T 0
52a RESET
n.o. T 0 0 T CB Input OFF
Binary input INx Trip BF
ON≡CB Closed CB Input ON
&

52b Logic INx t ON INx t OFF

n.c. INx t ON INx t OFF
n.o. 52b
T 0 0 T
Binary input INx

Trip ProtExt Logic INx t ON INx t OFF

n.c. INx t ON INx t OFF
n.o. T 0 0 T ≥1 Trip Int/Ext
Binary input INx

Trip int-prot
Start BF
Block1 enable (ON≡Enable) &
BF-BLK1 Trip BF & BLK1 BF
&

Block1 Logic INx t ON INx t OFF

n.c. INx t ON INx t OFF Block1 input (ON≡Block)
n.o. Block1
T 0 0 T
Binary input INx

Schema funzionale relativo alla funzione di mancata apertura interruttore - BF Fun-BF_Pro-[Link]

108
108 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO
 4.5 FUNZIONI DI MONITORAGGIO E CONTROLLO
Blocco logico - BLOCK1
Allo scopo di bloccare l’intervento di una determinata funzione di protezione, è possibile associare
agli ingressi logici la funzione di blocco logico.[1]
L’associazione degli ingressi logici è selezionabile nel sottomenù Set \ Ingressi \ Ingresso 1 (Ingres-
so 2...5); a tal fine occorre selezionare Blocco logico per il parametro Funzione ingresso INx
(x=1,...5)
Una determinata funzione di protezione su cui viene abilitato il blocco logico risulta bloccata quando
tale segnale risulta attivo.
Lo stato del blocco logico relativo alla funzione è disponibile in lettura (ThySetter ed interfacce di
comunicazione); esso risulta attivo se sono contemporaneamente verificate le condizioni:
• Ingresso logico attivato,
• Avviamento (Start) della funzione attivo (ON),
• Scatto (Trip) della funzione a riposo (OFF).

Generic protective element Start

TRIPPING M ATRIX
(LED+REL AYS)
Threshold
Operate time

Input Measure Operate time

Trip
T 0
RESET

Start
&
Customized Block1 info
Trip & BLK1xxx
Enable (ON≡Enable)
xxxBLK1
&

Block1 Logic INx t ON INx t OFF

Block1 info (internal state)
n.c. INx t ON INx t OFF Block1 input (ON≡Block)
n.o. Block1
T 0 0 T
Binary input INx (x=1, ...5)

Schema funzionale relativo al blocco logico - Block1 Blocco_L.ai

Il blocco logico non è soggetto a criteri di inibizione dopo un tempo programmabile, quindi la funzio-
ne di protezione associata è bloccata per tutto il tempo in cui l’ingresso permane attivo.[2]

Start
Operate time

Trip

Block1 (input)

Block1 (output)
t
Temporizzatori relativi al blocco logico (Block1) [Link]

L’attivazione di un ingresso logico a cui è stata assegnata la funzione di blocco logico produce
CAUTION il blocco di tutte le protezioni in cui il blocco logico è stato abilitato

Nota 1 Nel seguito della descrizione il blocco logico sarà denominato indifferentemente “Blocco logico” oppure “Block1”
Nota 2 Il segnale di blocco mantiene il temporizzatore in condizione di reset

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 109

 DthAL1BLK1 49 element
DthAL2BLK1 49 element
DthBLK1 49 element
I>BLK1 50-51 element
I>>BLK1 50-51 element
I>>>BLK1 50-51 element
Reset timers IE>BLK1 50N-51N element
(ON≡element inhibition)
IE>>BLK11 50N-51N element
Start
Enable (ON≡Enable) & Customized Block1 info IE>>>BLK1 50N-51N1 element
xxxBLK1 Trip &
& UE>BLK1 59N element
UE>>BLK1 59N element
Block1 Logic INx t ON INx t OFF
IED>BLK1 67N element
n.c. INx t ON INx t OFF
n.o. T 0 0 T IED>>BLK1 67N element
Binary input INx (x=1,...5) IED>>>BLK1 67N element
IED>>>>BLK1 67N element
74TCSBLK1 74TCS element
BFBLK1 BF element

S<BLK1 74CT element

Block1 info
Block1 (internal state)

Blocco logico -Block1 Block1_L.ai

110
110 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO
Blocco per selettività logica - BLOCK2
Premessa
Allo scopo di bloccare l’intervento di una determinata funzione di protezione, è possibile utilizzare la
funzione di blocco selettivo.[1]
La selettività logica è stata sviluppata allo scopo di ridurre i tempi di eliminazione dei guasti che, in
sistemi a tempi scalari richiederebbe la programmazione di tempi d’intervento significativamente
lunghi in corrispondenza della sorgente di alimentazione.
I circuiti di uscita di blocco di uno o più relè Pro_N, collegati in parallelo, devono essere collegati al
circuito di ingresso del relè posto a monte; ogni uscita di blocco dedicata può essere collegata agli
ingressi di blocco dedicati di un qualsiasi numero di relè di protezione aventi alimentazione ausiliaria
indipendente. Il circuito di uscita funziona come un contatto in chiusura, il cui stato viene acquisito
dal relè posto a monte.
La selettività logica può essere realizzata con la combinazione dei seguenti circuiti di ingresso/uscita:
• Un circuito d’ingresso dedicato BLIN1...ON Iph, ON...Iph/IE, ON...IE
• Un circuito d’uscita dedicato BLOUT1...ON Iph, ON...Iph/IE, ON...IE
• Uno o due ingressi logici indipendenti programmati con funzione d’ingresso di blocco selettivo per
funzioni di fase Blocco selettivo Iph, per funzioni di fase o terra Blocco selettivo Iph/IE oppure
per funzioni di terra Blocco selettivo IE.
• Uno o più relè finali programmati con funzione d’uscita di blocco selettivo per funzioni di fase
BLK2OUT-Iph-K, per funzioni di fase o terra BLK2OUT-Iph/IE-K oppure per funzioni di terra
BLK2OUT-IE-K.

Nello schema sottoriportato alcune funzioni del relè posto sulla linea di arrivo possono essere bloc-
cate da altre protezioni della rete elettrica.

TRIP
BLOUT1 Pro_N

TRIP TRIP
BLIN1
TRIP
BLIN1 BLOUT1 Pro_N BLIN1 BLOUT1 Pro_N
Pro_N
INx=Blocco selettivo Iph

TRIP
Any device
BLK2OUT-Iph-K

Selettività logica logica_acc.ai

Ingressi di blocco selettivo

Impiego dell’ ingresso dedicato BLIN1
Il circuito d’ingresso è di tipo polarizzato, con alimentazione derivata da un circuito interno di tipo
isolato.

WARNING Non applicare tensione al circuito d’ingresso; i circuiti interni sarebbero danneggiati

La protezione è bloccata da funzioni di fase (ON Iph), di terra (ON IE) o da entrambe (ON Iph/IE),
secondo il criterio della logica accelerata, quando l’ingresso BLIN1 risulta attivo.
La selezione ON Iph, ON IE e ON Iph/IE può essere operata modificando il parametro Modo di
funzionamento blocco selettivo BLIN1 ModeBLIN1 presente all’interno del menù Set\ Parametri di
configurazione A (o B) \ Blocco selettivo - Block2 \ Blocco selettivo IN.
Impiego degli ingressi logici
Se i parametri di abilitazione xxBLK2IN, relativi a soglie di funzioni di protezione, sono abilitati
(ON) e un ingresso logico è programmato per funzione di selettività logica (Block2), la protezione è
bloccata da protezioni di fase (Blocco selettivo Iph), di terra (Blocco selettivo IE) oppure sia da
protezioni di fase che di terra (Blocco selettivo Iph/IE), secondo il criterio della logica accelerata,
quando l’ingresso (IN1 e/o INx) risulta attivo.
L’associazione delle funzioni Blocco selettivo Iph, Blocco selettivo IE oppure Blocco selettivo
Iph/IE agli ingressi logici è presente all’interno del menù Set \ Ingressi \ Ingresso 1 e Set \ Ingressi
\ Ingresso x.
Quando un ingresso logico è impiegato per selettività logica, i temporizzatori IN1 tON, INx tON,
IN1 tOFF and INx tOFF devono essere azzerati e la logica di funzionamento (parametro Logica)
deve essere impostata in modo identico al relè finale collegato al suddetto ingresso (DIRETTA/IN-
VERSA).
Nota 1 Nel seguito della descrizione il blocco per selettività logica sarà denominato indifferentemente “Blocco per selettività logica” oppure “Block2”

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 111

 Logica di funzionamento
Per ogni soglia di funzione di protezione possono presentarsi le seguenti condizioni:
A) Start = OFF: la protezione è in condizione di riposo a prescindere dallo stato dei segnali di blocco.
B) Start = ON: la protezione interviene se nessun ingresso di blocco risulta attivo durante il tempo
d’intervento.
C) Start = ON: Quando la soglia xxx è avviata ed è attivo almeno uno degli ingressi abilitati per la
soglia xxx al blocco selettivo in ingresso, la soglia xxx è nello stato di blocco selettivo in cui
viene azzerato e mantenuto a zero il conteggio del relativo temporizzatore di intervento. In tale
stato la soglia non può quindi raggiungere l’intervento. Dopo un ritardo regolabile t B-Iph comune
a tutte le soglie delle protezioni di fase oppure t B-IE comune a tutte le soglie delle protezioni di
terra, conteggiato a partire dall’attivazione di almeno uno degli ingressi abilitati per la soglia xxx
al blocco selettivo in ingresso, lo stato di blocco selettivo della soglia xxx viene ignorato ed ha
inizio nuovamente il conteggio del temporizzatore di intervento della soglia. L’informazione di fine
tempo dei contatori t B-Iph e t B-IE è disponibile in lettura (tB timeout all’interno del menù Read
\ Blocco selettivo - BLOCK2) e può essere portato in uscita su relè e/o LED (parametri tB-K e/o
tB-K presenti all’interno del menù Set \ Parametri di configurazione A (o B) \ Blocco selettivo
- BLOCK2 \ Blocco selettivo IN.

Start I>
&
Trip I>
Block2 input enable (I> element)
I>BLK2IN & BLK2IN I>
(ON≡Enable) &

Start xx
&
Trip xx
Block2 input enable (I>, I>>, I>>>, IE>, IE>>, IE>>>, elements)
xxBLK2IN & BLK2IN xx
&

PulseBLIN1
Permanently “ON”
Shorted BLIN1
Pilot wire
T 0 Diagnostic No pulses
Breaked BLIN1 BLK2IN-Iph
ModeBLIN1
Pulse BLIN1

TRIPPING M ATRIX
OFF

(LED+REL AYS)
BLIN1 ON IPh
ON IPh/IE
ON IE
Pilot wire input Iph Block2
FROM PHASE PROTECTIONS

Logic t B-Iph
INx t ON INx t OFF
Block2 IPh
n.c. INx t ON INx t OFF ≥1 t B-Iph
≥1
n.o. T 0 0 T T 0 ≥1 tB timeout
Binary input INx

FROM ANY PROTECTIONS

Logic INx t ON INx t OFF t B-IE

Block2 IPh/IE
n.c. INx t ON INx t OFF ≥1 t B-IE
≥1 BLK2IN-IE
n.o. T 0 0 T T 0
Binary input INx
FROM EARTH FAULT PROTECTIONS

Logic INx t ON INx t OFF

Block2 IE
n.c. INx t ON INx t OFF ≥1 IE Block2
n.o. T 0 0 T
Binary input INx
Schema funzionale relativo ai segnali d’ingresso del blocco selettivo (Block2) [Link]

Quando regolati ad un valore diverso da 0.00 s, i temporizzatori t B-Iph e t B-IE possono essere impiega-
ti per disporre di protezioni di riserva contro il corto circuito del filo pilota per la selettività logica.[1]
Il tempo t B-Iph e/o t B-IE deve essere regolato secondo il seguente criterio (esempio per t B-Iph):
t B-Iph = t F v + εt + εs
in cui t F v è il valore del temporizzatore di ricaduta del segnale di uscita di blocco relativo al relè a
valle di quello considerato (esempio t F-Iph), εt è un margine di selettività cronometrica da applicare
rispetto al tempo t B-Iph relativo al relè a valle di quello considerato (da non considerare qualora tale
Nota 1 In assenza di opportuni provvedimenti, un cortocircuito di un filo pilota determina il blocco della protezione che riceve il segnale, per cui un eventua-
le guasto (contemporaneo o successivo) presente nel tratto di impianto protetto, non potrebbe essere eliminato essendo la protezione bloccata.

112
112 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO
 margine sia stato considerato per la regolazione del tempo t F-Iph come precedentemente indicato),
εs è un margine di sicurezza. La selettività cronometrica applicata tra i tempi t B-x dei relè in logica
accelerata consente di evitare la contemporanea apertura di più interruttori a seguito dell’elimina-
zione di un guasto in un tratto di impianto concomitante al cortocircuito del filo pilota relativo allo
stesso tratto.
L’abilitazione/disabilitazione di ciascuna soglia delle funzioni di protezione (ove applicabile) a cia-
scuno degli ingressi di blocco selettivo di cui sopra, avviene rispettivamente mediante i parametri
(specifici per ciascuna soglia) xxBLK2IN presenti all’interno del menù Set \ Parametri di configura-
zione A (o B) \ xxx \ Parametri in cui xxx rappresenta la funzione di protezione; es:
I>BLK2IN presente nel menù Set \ Parametri di configurazione A (o B) \ Massima corrente - 50/51
\ Soglia I> \ Parametri.

INPUT BLOCK
(binary input and/or BLIN1)

BLIN2IN-Iph/BLIN2IN-IE

t B-Iph/t B-IE

tB timeout
t
Temporizzorore tB [Link]

Uscite di blocco selettivo

Impiego di relè finali
Se i parametri di abilitazione xxBLK2OUT, relativi a soglie di funzioni di protezione, sono abilitati
(ON) e un relè finale è programmato per funzione di selettività logica (Block2), la protezione emette
un blocco da protezioni di fase (Blocco selettivo Iph), di terra (Blocco selettivo IE) oppure sia da
protezioni di fase che di terra (Blocco selettivo Iph/IE), secondo il criterio della logica accelerata,
quando l’avviamento della soglia corrispondente risulta attivo.
L’associazione dei relè di blocco selettivo in uscita per funzioni di fase BLK2OUT-Iph-K, di terra
BLK2OUT-Iph/IE-K oppure di fase e di terra BLK2OUT-IE-K ai relè finali è presente all’interno
del menù Set \ Parametri di configurazione A (o B) \ Blocco selettivo - BLOCK2 \ Blocco selettivo
OUT; nel medesimo menù è possibile programmare l’assegnazione di tali segnali ai LED (BLK2OUT2-
Iph-L, BLK2OUT2-IE-L e BLK2OUT2-Iph/IE_L).
Quando un relè finale è impiegato per selettività logica, i temporizzatori t TR devono essere azzerati;
la Logica (ECCITATO/DISECCITATO) ed il modo di funzionamento (NON MEMORIZZATO/IM-
PULSIVO/MEMORIZZATO) devono essere impostati in modo identico all’ingresso logico collega-
to al suddetto relè.
Impiego del circuito di uscita dedicato BLOUT1
Il circuito è costituito da un relè statico con contatti liberi da tensione.
L’informazione relativa alla protezione che invia il segnale di blocco blocco in uscita per funzioni di
fase (ON IPh), di terra (ON IE) oppure di fase e di terra (ON IPh/IE) è selezionabile programman-
do il parametro ModeBLOUT1 presente all’interno del menù Set \ Parametri di configurazione A (o
B) \ Blocco selettivo - BLOCK2 \ Blocco selettivo OUT.
Il parametro può essere programmato separatamente per le due configurazioni di taratura.
Logica di funzionamento
Le uscite di blocco selettive vengono attivate all’avviamento della soglia xxx e restano attivate (an-
che in caso di ricaduta della soglia) per tutta la durata di un tempo regolabile (t F-IPh), comune a tutte
le soglie delle protezioni di fase (t F-IPh/IE ), comune a tutte le soglie delle protezioni di fase e di terra
oppure (t F-IE ) comune a tutte le soglie delle protezioni di terra. Il conteggio dei temporizzatori t F-IPh e
t F-IE ha inizio nell’istante di attivazione delle uscite di blocco selettive. Al termine del conteggio del
temporizzatore t F-IPh, t F-IE e t F-IPh/IE le uscite di blocco selettive vengono in ogni caso disattivate (an-
che se la soglia xxx permane avviata). Quando regolati ad un valore diverso da 0.00 s, i temporizzatori
t F-IPh, t F-IE e t F-IPh/IE possono essere impiegati per disporre di protezioni di riserva contro la mancata
apertura dell’interruttore in un sistema di protezione in selettività logica, oltre che mantenere nello
stato di blocco le protezioni a monte anche dopo che il guasto viene eliminato per corretta apertura
dell’interruttore, al fine di assicurare che le protezioni a monte non intervengano intempestivamente
a causa di un ripristino di maggior durata rispetto a quello della protezione a valle che deve elimina-
re il guasto (per cui si otterrebbe una perdita di selettività).

Start xx
(protezioni interne)

BLK2OUT-Iph
BLK2OUT-IE
BLK2OUT-Iph/IE
t
t F-IPh, t F-IE, t F-IPh/IE t F-IPh, t F-IE, t F-IPh/IE

Uscita di blocco (Block2) [Link]

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 113

 ST-Iph BLK2
Start I>
I> Block2 OUT BLK2OUT-Iph
Block2 output & t F-IPh
I>> Block2 OUT
I>BLK2OUT
(ON≡Enable) I>>> Block2 OUT t F-IPh BLK2OUT-IPh-K
≥1

TRIPPING M ATRIX
DthAL1 Block2 OUT

(LED+REL AYS)
T 0 BLK2OUT-IPh-L
DthAL2 Block2 OUT
Start xx BLK2OUT-IE
Dth Block2 OUT BLK2OUT-IE-K
&
xxBLK2OUT t F-IPh/IE BLK2OUT-IE-L
BLK2OUT-Iph/IE
t F-IPh/IE BLK2OUT-IPh/IE-K
≥1
T 0 BLK2OUT-IPh/IE-L

IE > Block2 OUT A = OFF

IE >> Block2 OUT t F-IE B = ON IPh
Start IE >>> ModeBLOUT1 C = ON IPh/IE
IE >>> Block2 OUT
& t F-IE A D = ON IE
Block2 output IED> Block2 OUT
IE>>>BLK2OUT ≥1 B BLOUT1
(ON≡Enable) IED>> Block2 OUT T 0
IED>>> Block2 OUT C
IED>>>> Block2 OUT D
Pilot wire output
ST-IE BLK2

Schema funzionale relativo ai segnali d’uscita del blocco selettivo (Block2) [Link]

A fronte della mancata apertura di un interruttore , in assenza di opportuni provvedimenti il sistema

di interblocchi tradizionale determina il blocco di tutti i relè di protezione posti a monte dell’interrut-
tore, e conseguentemente il guasto non sarebbe eliminato.
Con l’impiego dei relè Pro-N in un sistema di logica accelerata, il problema della mancata apertu-
ra può essere risolto mediante, oltre che mediante l’attivazione della funzione relativa (BF-Breaker
Failure) o mediante una soglia in selettività cronometrica, anche con l’impiego del temporizzatore di
ricaduta del segnale di uscita di blocco al fine di evitare che tutti i relè a monte risultino bloccati in
permanenza dai segnali di blocco provenienti dai relè a valle (l’unico relè libero di intervenire agisce
sull’interruttore guasto).
Il tempo t F-IPh, t F-IE, t F-IPh/IE deve essere regolato secondo il seguente criterio (esempio per t F-Iph):
t F-Iph = t + TAP + trip + εt + εs
in cui t rappresenta il maggiore tra i tempi di intervento delle funzioni di protezione di fase relative
al relè considerato, TAP è il tempo di apertura con estinzione dell’arco dell’interruttore associato al
relè considerato, trip è il maggiore tra i tempi di ripristino di tutte le protezioni in logica accelerata,
εt è un eventuale margine di selettività cronometrica rispetto al tempo t F-x del relè a valle di quello
considerato, εs è un margine di sicurezza per comprendere gli errori dovuti alle tolleranze sui tempi
considerati.

Controllo continuità
La funzione di controllo periodico della continuità del filo pilota verifica la ricezione di impulsi, emes-
si dalle uscite dedicate di blocco selettivo di altri relè BKOUT1 posti a valle, all’ ingresso dedicato di
blocco selettivo BKIN1; la breve durata degli impulsi evita che essi siano interpretati come segnale
di blocco emesso da protezioni.

Permanently “ON”
Pilot wire Shorted BLIN

Pulse BLIN1 T 0 Diagnostic No pulses

Breaked BLIN
TRIPPING M ATRIX

BLOUT1
(LED+REL AYS)

BLIN1
BLOCK OUT Pilot wire output Pilot wire link
≥1 BLOCK IN
Pulse Pulse BLIN1
generator Pilot wire input

Pulse BLOUT1 Pulse BLOUT1

L’emissione degli impulsi di controllo per la diagnostica del circuito dedicato di blocco selettivo è
abilitabile / disabilitabile mediante programmazione del parametro PulseBLOUT1 presente all’inter-
no del menù Set \ Stato diagnostico filo pilota.
Con impostazione OFF l’emissione viene disabilitata.[1]

Nota 1 Quando più uscite di blocco sono collegate in parallelo è necessario abilitare l’emissione degli impulsi di controllo solo su una protezione, pre-
feribilmente quella posta più lontano dalla protezione che deve essere bloccata

114
114 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO
 Quando ad un ingresso dedicato di blocco selettivo abilitato alla ricezione degli impulsi di controllo
non viene ricevuto alcun impulso all’interno della finestra di controllo (PulseBLIN1) regolabile ai
valori di 0,1 - 1 - 5 - 10 - 60 - 120 s, al termine della finestra stessa viene segnalata l’interruzione del
filo pilota con messaggio a display, su comunicazione seriale e/o con il cambiamento di stato di
uno o più relè finali programmati con funzione di autodiagnostica SELF-TEST (riassuntiva di tutte le
anomalie del relè) nonché uno o più relè finali e LED programmati con funzione di interruzione del
filo pilota all’ingresso BLIN1.
I parametri relativi (PulseBLIN-K e PulseBLIN-L) sono presenti all’interno del menù Set \ Stato
diagnostico filo pilota.
Con impostazione OFF del parametro PulseBLIN1, presente all’interno del menù Set \ Stato diagno-
stico filo pilota, il controllo degli impulsi in ingresso viene disabilitato.

Il periodo per i parametri PulseBLIN1 e PulseBLOUT1 deve essere regolato in modo identico.
Nell’esempio sottoindicato l’emissione degli impulsi di controllo deve essere abilitata solo sulla pro-
tezione B (2° livello di selettività) e D (1° livello di selettività).

Esempio di regolazioni
Con riferimento alla figura sotto riportata, si supponga di voler realizzare la selettività logica con I/O
dedicati sulla funzione di cortocircuito delle protezioni A, B e C in modo che in caso di guasto nel
punto indicato (2) si comandi l’apertura dell’interruttore posto sulla linea su cui si presenta il guasto
e non si abbia apertura dell’interruttore generale che deve essere comandato in caso di guasto nel
punto (1).

2° livello di selettività logica 1° livello di selettività logica

2

1
TRIP
BLOUT1 B
Pro_N
LOAD

TRIP TRIP
BLIN1
TRIP BLIN1 BLOUT1 C BLIN1 BLOUT1 D
A
Pro_N Pro_N
Pro_N
Selettività logica logica_acc-[Link]

Protezione A
Seconda soglia I>> a tempo indipendente regolata a 4.5 In con tempo di attivazione di 0.10 s bloccata
dall’avviamento della protezione B e/o C. Regolazioni:
• I>> def = 4.5 In
• t >> def = 0.100 s
• PulseBLOUT1 = OFF
• PulseBLIN1 = 1 s
• I>>BLK2IN = ON
• I>>BLK2OUT = OFF
• t B-IPh = 0.30 s

Protezione B
Seconda soglia I>> a tempo indipendente regolata a 4.0 In con tempo di attivazione di 0.10 s con
emissione del comando di blocco alla protezione A. Regolazioni:
• I>> def = 4.0 In
• t >> def = 0.100 s
• I>>BLK2IN = OFF
• I>>BLK2OUT = ON
• PulseBLIN1 = OFF
• PulseBLOUT1 = 1 s
• t F-IPh = 0.25 s

Protezione C
Seconda soglia I>> a tempo indipendente regolata a 4.0 In con tempo di attivazione di 0.10 s con emis-
sione del comando di blocco alla protezione A e ricezione di segnale di blocco dalla protezione D.
Regolazioni:
• I>> def = 4.0 In
• t >> def = 0.100 s
• I>>BLK2IN = ON
• I>>BLK2OUT = ON
• PulseBLIN1 = 1 s
• PulseBLOUT1 = OFF
• t F-IPh = 0.25 s
• t B-IPh = 0.30 s

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 115

Scatto remoto
Premessa
Uno o più relè finali possono essere programmati per la funzione di telescatto; in tal caso essi ven-
gono comandati direttamente dall’ingresso logico associato (IN1,...IN5).

Logica di funzionamento
Un ingresso logico può essere associato alla funzione di telescatto Remote trip programmando il
parametro corrispondente presente all’interno del menù Set \ Ingressi \ Ingresso 1(Ingresso 2...5).
Quando un ingresso logico è impiegato per telescatto, i temporizzatori IN1 tON,... IN5 tON, IN1
tOFF,...IN5 tOFF devono essere azzerati e la logica di funzionamento (parametro Logica) deve es-
sere impostata in modo conforme al contatto collegato al suddetto ingresso (DIRETTA/INVERSA).
Un relè finale può essere associato alla funzione di telescatto programmando il parametro RemTrip-
K presente all’interno del menù Set \ Scatto remoto; analogamente per la segnalazione a LED
(RemTrip-L).
Quando un relè finale è impiegato per telescatto, il temporizzatore t TR deve essere azzerato; la Lo-
gica (ECCITATO/DISECCITATO) ed il modo di funzionamento (NON MEMORIZZATO/IMPUL-
SIVO/MEMORIZZATO) devono essere impostati in modo identico all’ingresso logico collegato al
suddetto relè.
Tutte le impostazioni sono comuni alle due configurazioni di taratura.

+UAUX
Remote trip
Remote trip

TRIPPING M ATRIX
Remote trip Logic IN1 t O N IN1 t O F F

(LED+REL AYS)
n.c. IN1 t ON IN1 t OFF RemTrip-K
n.o. T 0 0 T RemTrip-L
Binary input INx (x=1,...5)

-UAUX
Schema funzionale relativo alla funzione di telescatto [Link]

116
116 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO
Blocco selettivo interno - BLOCK4
Oltre che per ricevere un blocco selettivo in ingresso da altri relè di protezione o per trasmettere un
blocco selettivo in uscita ad altri relè di protezione, ogni soglia delle funzioni di protezione 49, 50/51,
50N/51N e 67N può essere abilitata per ricevere un blocco selettivo da altre soglie di protezioni in-
terne al relè stesso oppure per trasmettere un blocco selettivo ad altre soglie di protezioni interne al
relè stesso. L’abilitazione/disabilitazione di una soglia della funzione di protezione al blocco selettivo
interno, avviene abilitando la soglia ad un ingresso interno o a un’uscita interna di blocco selettivo
(ingresso e uscita virtuali comuni a tutte le soglie di tutte le protezioni) mediante il parametro Ixxx-
BLK4, (internal block), che può essere programmato in tre modalità:
• IN per cui la soglia è abilitata a ricevere il blocco selettivo dall’ingresso interno.
• OUT per cui la soglia è abilitata a trasmettere il blocco selettivo all’uscita interna.
• OFF per cui la soglia è disabilitata a trasmettere e ricevere il blocco selettivo.
Non è quindi possibile per una soglia sia ricevere sia trasmettere un blocco selettivo, evitando quindi
che la soglia trasmetta un blocco selettivo e contemporaneamente lo riceva.
Il blocco selettivo interno può coesistere con il blocco selettivo con altri relè di protezione, per cui
ogni soglia può ricevere il blocco da ingressi di blocco selettivo e/o da ingresso interno di blocco
selettivo, trasmettere il blocco a uscite di blocco selettivo e/o all’uscita interna di blocco selettivo.
Per una data soglia, lo stato logico dell’uscita interna di blocco selettivo e di scatto della soglia sono
condizionati dallo stato logico di avviamento della soglia stessa e dallo stato logico dell’ingresso
interno di blocco selettivo, come indicato nella seguente tabella che riassume il funzionamento della
selettività logica interna e nella descrizione che la segue.

START soglia xxx IxxxBLK4=IN IxxxBLK4=OUT TRIP soglia xxx BLOCCO SELETTIVO
soglia xxx
0 0 0 0 0
0 1 0 0 0
1 0 1 durante tFI-Iph 1 dopo tempo intervento 0
1 1 1 durante tFI-Iph 1 0

• Se la soglia xxx non è avviata, indipendentemente dallo stato dell’ingresso interno e dell’uscita
interna, la soglia è sempre nello stato di non intervento.
• Se la soglia xxx resta avviata per tutta la durata del relativo tempo di intervento senza attivazione
dell’ingresso interno, dopo il tempo di intervento la soglia raggiunge lo stato di intervento.
• Quando la soglia xxx è avviata ed è attivo l’ingresso interno, la soglia xxx è nello stato di blocco
selettivo in cui viene azzerato e mantenuto a zero il conteggio del relativo temporizzatore di inter-
vento. In tale stato la soglia non può quindi raggiungere l’intervento.

L’uscita interna di blocco selettivo viene attivata all’avviamento della soglia xxx e resta attivata (an-
che in caso di ricaduta della soglia) per tutta la durata di un tempo regolabile tFI-Iph comune a tutte le
soglie delle protezioni di fase 50-51-67 oppure tFI-IE comune a tutte le soglie delle protezioni di terra
50N-51N-67N. Il conteggio dei temporizzatori tFI-Iph e tFI-IE ha inizio nell’istante di attivazione delle usci-
te di blocco selettive. Al termine dei conteggio dei temporizzatori tFI-Iph e tFI-IE l’uscita interna di blocco
selettivo viene in ogni caso disattivata, anche se la soglia xxx permane avviata.

A = IN
I>BLK4 B = OFF ST-Iph BLK4
C = OUT
“0” A
“0” B I> Block4 I/O
Start I> C I>> Block4 I/O t FI-Iph
I>>> Block4 I/O A = IN
Block4 enable t FI-Iph xx Block4 OUT
DthAL1 Block4 I/O ≥1 B = OFF xxBLK4
DthAL2 Block4 I/O T 0 C = OUT Block4
A
Dth Block4 I/O
“0” B
“0” C
xxBLK4
“0” A
“0” B
C ≥1 Block4 OUT
Start xx IE > Block4 I/O
IE >> Block4 I/O t FI-IE
IE >>> Block4 I/O
A = IN IED> Block4 I/O t FI-IE
≥1
I ED>>>>BLK4 B = OFF IED>> Block4 I/O T 0
C = OUT IED>>> Block4 I/O
“0” A
“0” B IED>>>> Block4 I/O
Start IED>>>> C ST-IE BLK4

Schema funzionale relativo ai segnali d’uscita del blocco selettivo interno (Block4) [Link]

Ad una regolazione di tFI-Iph o tFI-IE di 0.00 s corrisponde una condizione di funzionamento per cui
l’attivazione dell’uscita interna di blocco selettivo viene mantenuta fintanto che la soglia xxx resta
avviata. Quando regolati ad un valore diverso da 0.00 s, i temporizzatori tFI-Iph e tFI-IE possono essere
impiegati per disporre di protezioni di riserva contro la mancata apertura dell’interruttore in un siste-
ma di protezione in selettività logica, oltre che mantenere nello stato di blocco selettivo protezioni a
monte sino al loro completo ripristino.
CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 117
Inseguimento in frequenza
Nel campo di funzionamento 45...55 Hz (fn = 50 Hz). oppure 54...63 Hz (fn = 60 Hz), un algoritmo di
inseguimento di frequenza (frequency tracking) adegua la frequenza di campionamento in modo da
mantenere costante il numero di campioni per periodo.
Con 24 campioni a periodo la frequenza di campionamento varia da 1.08 kHz con f = 45 Hz
a 1.512 kHz con f= 63 Hz.
Per una variazione istantanea della frequenza f , l’inseguimento ha un tempo di risposta di 0.1 Hz/s.
La misura della frequenza di linea è effettuata utilizzando il segnale più grande tra le correnti di fase
in ingresso.

• Se il segnale più grande tra le correnti di fase in ingresso risulta inferiore a 0.25 In la frequenza di
campionamento viene fissata al valore nominale (fn = 50 o 60 Hz).
• Se la frequenza di linea è fuori dai limiti di aggancio, la frequenza di campio-
namento viene fissata all’estremo inferiore o superiore del campo di aggancio
(45 o 55 Hz con fn = 50 Hz, 54 o 63 Hz con fn = 60 Hz).

I L1
I L2 Frequenza di campionamento
I L3 Max I L1...L3 > 0.25 I n

Max I L1...L3 Frequenza nominale f n = 50 Hz

40 Hz 60 Hz Valore visualizzato

45 Hz 55 Hz Frequenza di aggancio

0.25 I n
50 Hz (0 Hz) Frequenza di aggancio (Valore visualizzato)

40 45 55 60 f (Hz)

Max I L1...L3 Frequenza nominale f n = 60 Hz

40 Hz 70 Hz Valore visualizzato

54 Hz 63Hz Frequenza di aggancio

0.25 I n
60 Hz (0 Hz) Frequenza di aggancio (Valore visualizzato)

40 54 63 70 f (Hz)
Frequency tracking [Link]

Le funzioni di protezione risultano attive per qualunque valore dei segnali d’entrata; la precisione
delle misure è garantita per valori di frequenza dei segnali d’ingresso compresi nella banda di ag-
gancio.

118
118 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO
Ritenuta di seconda armonica - 2ndh-REST
Premessa
Alla messa in tensione di un trasformatore di potenza ha luogo il fenomeno della corrente d’inserzio-
ne (inrush), la cui entità e durata dipende da diversi fattori, quali:
• Valore istantaneo della tensione di alimentazione.
• Caratteristiche costruttive del trasformatore, caratteristica di magnetizzazione e dimensioni.
• Flusso residuo.
Il malore massimo della corrente d’inserzione si presenta alimentando il trasformatore con tensione
applicata al momento del passaggio per lo zero della sinusoide per andamento crescente o decre-
scente in condizioni di flusso residuo positivo o negativo rispettivamente.
Inoltre il rapporto tra il massimo valore della corrente d’inserzione ed il valore della nominale del
trasformatore diminuisce all’aumentare della taglia del trasformatore.
Allo scopo di evitare interventi intempestivi di alcune protezioni di massima corrente di fase e di
massima corrente residua a causa di tale corrente d’inserzione, è prevista la funzione di ritenuta di
seconda armonica che può essere abilitata su ciascuna soglia delle protezioni 49, 50/51 e 50N/51N.
E’ possibile, infine, attivare uno o più relè finali durante il periodo in cui il valore di seconda armonica
risulta superiore alla soglia programmabile in modo da bloccare l’intervento di protezioni esterne
che sono sprovviste di tale funzione.

Logica di funzionamento
La componente di seconda armonica di ciascuna corrente di fase (IL1-2nd, IL2-2nd, IL3-2nd) è confron-
tata con una soglia regolabile I2ndh>.
Il superamento della soglia della soglia di almeno una delle tre componenti di seconda armonica
determina l’avviamento (Start) della soglia stessa.
Allo scopo di mantenere lo stato di blocco delle diverse funzioni di protezione sino al loro ripristino, la
funzione di ritenuta di seconda armonica dispone di un tempo di ripristino t 2ndh>RES regolabile.

ON≡Enable
I2ndh> Enable
Start I2ndh>

I 2ndh >

I L1-nd t 2ndh>RES

TRIPPING M ATRIX
(LED+REL AYS)
I L1-nd ≥ I 2 ndh>
t 2ndh>RES I2ndh>ST-K
I L2-nd & I2ndh>ST-L
≥1 0 T
I L2-nd ≥ I 2 ndh>

I L3-nd
I L3-nd ≥ I 2 ndh>

Schema funzionale della ritenuta di seconda armonica - 2NDH/REST [Link]

E’ selezionabile l’abilitazione o disabilitazione della funzione; il parametro di abilitazione I2ndh>, la

regolazione della soglia I2ndh> e del relativo tempo di ripristino t2ndh>RES sono presenti all’inter-
no del menù Set \ Parametri di configurazione A (o B) \ Ritenuta di seconda armonica - 2ndhREST.
Tutti i parametri sono programmabili separatamente per le due configurazioni di taratura.

L’avviamento della funzione può comandare un relè finale programmando il parame-

tro I2ndh>-ST-K presente all’interno del menù Set \ Parametri di configurazione A (o B)
\ Ritenuta di seconda armonica - 2ndhREST; analogamente lo stato può essere visualizzato pro-
grammando un LED (I2ndh>-ST-L).

Quando un relè finale è impiegato per ritenuta di seconda armonica, il temporizzatore t TR deve es-
sere azzerato; la Logica (ECCITATO/DISECCITATO) ed il modo di funzionamento (NON MEMO-
RIZZATO/IMPULSIVO/MEMORIZZATO) devono essere impostati in modo adeguato al funziona-
mento dell’ingresso logico collegato al suddetto relè.

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 119

Cold Load Pickup - CLP
Premessa
La funzione CLP consente di modificare dinamicamente la soglia oppure bloccare protezioni di mas-
sima corrente e di terra per un tempo programmabile allo scopo di evitare l’intervento in occasione
di sovracorrenti transitorie.
La funzione richiede l’informazione sullo stato dell’interruttore che può essere acquisito mediante
ingressi logici collegati ai contatti ausiliari 52a e 52b.
Quando viene rilevata la condizione di interruttore chiuso viene avviato il temporizzatore CLP e per
tutta la durata del conteggio la soglia viene bloccata oppure commutata sul valore superiore pro-
grammato (Soglia Ixx durante CLP).
Al termine del conteggio viene tolto il blocco della soglia oppure la soglia viene commutata al valore
normale.
In condizione di interruttore aperto, se la funzione CLP è abilitata, la soglia è già modificata o blocca-
ta in modo da evitare interventi intempestivi durante il tempo di chiusura dell’interruttore, particolar-
mente nei casi di chiusura non contemporanea dei tre poli o di tempi di chiusura lunghi.
Se è abilitata la funzione CLP in modalità di blocco di una o più soglie, la corrispondente soglia è
bloccata per un tempo regolabile, conteggiato a partire dall’istante di chiusura dell’interruttore.
Se è abilitata la funzione CLP in modalità di modifica delle tarature di una o più soglie, la corrispon-
dente soglia può essere modificata per un tempo regolabile, conteggiato a partire dall’istante di
chiusura dell’interruttore.
Per ciascuna soglia la funzione CLP può essere disabilitata (OFF), abilitata con blocco (ON-Blocco
soglia) oppure abilitata con modifica della soglia (ON-Modifica soglia) impostando il parametro
xxCLPx Mode.
Il modo di funzionamento ed il corrispondente tempo di attivazione per ciascuna soglia delle prote-
zioni 46, I2/I1, 49, 50/51 e 50N/51N è impostabile all’interno dei menù Set \ Parametri configurazione
A(o B) \ xxx - xx \ Soglia xx, Soglia xx, Soglia xx \ Parametri.

Es: per modificare il valore della prima soglia a tempo indipendente della funzione 50/51 durante il
CLP per un tempo di 0.1 s occorre impostare il parametro ICLP> Mode come ON-Modifica soglia,
regolare il tempo di attivazione tCLP> al valore desiderato (0.1 s) nel menù Set \ Parametri confi-
gurazione A(o B) \ Massima corrente - 50/51 \ Soglia I> \ Parametri, e regolare il valore della soglia
attiva per il tempo tCLP> modificando il parametro ICLP>def presente all’interno del menù Set
Parametri configurazione A(o B) \ Massima corrente - 50/51 \ Soglia I> \ Tempo indipendente.

Lo stato dell’interruttore può essere acquisito assegnando agli ingressi logici la funzione 52a e 52b
all’interno del menù Set \ Ingressi \ Ingresso 1(x)).

Generic protec t iv e e le me n t
(Threshold outside CLP) Start Ixx

TRIPPING M ATRIX
I xx

(LED+REL AYS)
Input STEADY STATE THRESHOLD t x x RES
A =“0 or OFF” A =“1” Operate time
t x x RES
t xx
I C L P xx 0 T
T 0
TRANSIENT THRESHOLD ICLPxxMode RESET
A = ON - Change setting Trip Ixx
B = OFF
t C L P xx C = ON - Element blocking
A
t CLPxx B
C
≥1 CLP Ixx
2nd harmonic restraint enable (ON≡Enable) T 0
Ixx2ndh-REST
& ≥1

Start I2ndh> Block1, Block2

CB State

CB OPEN CB OPEN
CB State (52a=OFF) CB CLOSED (52a=ON) (52a=OFF)

tCLPxx 0.1 s
Output tCLPxx

t
TRANSIENT THRESHOLD/ STEADY STATE TRANSIENT THRESHOLD/
BLOCK THRESHOLD/UNBLOCK BLOCK

Schema funzionale della funzione Cold Load Pickup - CLP [Link]

120
120 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO
Monitoraggio TA - 74CT
Premessa
La funzione consente di rilevare le interruzioni dei circuiti secondari dei TA di fase e/o dei circuiti
d’ingresso del relè NA30 mediante una misura del grado di simmetria delle correnti secondarie dei
TA stessi. Il grado di simmetria viene misurato attraverso il rapporto tra il minimo ed il massimo valo-
re RMS tra le tre componenti fondamentali delle tre correnti di fase (ILMIN /ILMAX ).
L’avviamento (START) della funzione si verifica se sono soddisfatte entrambe le seguenti condizio-
ni:
• (ILMIN /ILMAX ) < S<
• ILMAX > I*
in cui S< rappresenta la soglia di intervento e I* la soglia della massima tra le tre correnti di fase,
entrambe regolabili.
All’avviamento della funzione viene avviato il conteggio del temporizzatore t S <. Se le due precedenti
condizioni permangono soddisfatte, allo scadere del tempo di intervento impostato si ha lo scatto
(Trip) della funzione, viceversa si ha il ripristino della stessa. La caratteristica di intervento è a tempo
indipendente.
All’intervento della funzione viene comandato il relè finale S<TR-K e/o il LED S<TR-L associato.
E’ selezionabile l’abilitazione (ON) o disabilitazione (OFF) della funzione.

I LMIN
tgα=S<

NO TRIP

TRIP

α
I* I LMA X
Caratteristica d’intervento della funzione di monitoraggio dei TA di fase -74CT [Link]

I L1 S< Trip S<

I L2
I MAX
I MIN ts <

TRIPPING M ATRIX
I L3

(LED+REL AYS)
I MAX < S<
t S< S<TR-K
I* &
T 0 S<TR-L
RESET
I MIN Start I*
I MIN >I*

Block1 input (ON≡Block)

S<BLK1 & BLK1 S<
&
Block1 Logic INx t ON INx t OFF
n.c. INx t ON INx t OFF Enable (ON≡Enable)
n.o. Block1
T 0 0 T
Binary input INx (x=1,...5)

Schema funzionale della funzione di monitoraggio dei TA di fase - 74CT [Link]

Se il parametro S<-BLK1 è impostato ON ed un ingresso logico è programmato per acquisire il

blocco logico (Block1), la funzione è bloccata per un tempo pari alla durata di attivazione dell’ingres-
so logico stesso. Il temporizzatore d’intervento è mantenuto in condizione di reset in modo tale che
il conteggio del tempo d’intervento ha inizio alla scomparsa del segnale di blocco;[1]l’assegnazione
della funzione di blocco logico all’ingresso è impostabile all’interno del menù Set \ Ingressi \
Ingresso 1(x).
Tutti i parametri, comuni per le due configurazioni di taratura, sono presenti all’interno del menù
Set \ Monitoraggio TA -74CT.

Note 1 Per la descrizione completa del funzionamento del blocco logico (Block 1) occorre far riferimento al paragrafo “Blocco logico” presente all’in-
terno del capitolo MONITORAGGIO E CONTROLLO. .

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 121

Supervisione circuito interruttore - 74TCS
Premessa
Il circuito di apertura dell’interruttore può essere controllato dal relè per segnalare eventuali ano-
malie che condurrebbero alla mancata apertura dell’interruttore per intervento delle protezioni o per
comando intenzionale dell’operatore.
La funzione di monitoraggio 74TCS rileva anomalie quali interruzioni del circuito o mancanza di ten-
sione ausiliaria e interruzione/corto circuito della bobina di apertura.
La supervisione può essere realizzata con uno oppure due ingressi logici; la logica di funzionamen-
to corrispondente è selezionata automaticamente dalla protezione in base alla assegnazione degli
ingressi.
A tale scopo deve essere assegnata la funzione TCS1 e TCS2 (qualora si impieghino due ingressi
logici) con l’impostazione presente nel menù Set \ Ingressi \ Ingresso 1 e Set \ Ingressi \ Ingresso x.
Quando gli ingressi logici sono impiegati per la supervisione del circuito di scatto, i temporizzatori
IN1 tON, INx tON, IN1 tOFF and INx tOFF devono essere azzerati e deve essere selezionata la
logica di funzionamento DIRETTA.
Logica di funzionamento
La funzione di monitoraggio del circuito di scatto può essere abilitata oppure disabilita-
ta; a tal fine occorre impostare ON oppure OFF il parametro 74TCS Enable nel menù
Set \ Configurazione A(o B) \ Supervisione circuito interruttore - 74TCS.

Da uno o più ingressi logici può essere programmato il blocco logico (Block1).[1]
Se il parametro 74TCS-BLK1 è impostato ON ed un ingresso logico è programmato per ac-
quisire il blocco logico (Block1), la funzione è bloccata per un tempo pari alla durata di attiva-
zione dell’ingresso logico stesso. Il temporizzatore d’intervento è mantenuto in condizione di re-
set in modo tale che il conteggio del tempo d’intervento ha inizio alla scomparsa del segnale di
blocco;[2]l’assegnazione della funzione di blocco logico all’ingresso è impostabile all’interno del
menù Set \ Ingressi \ Ingresso 1(x).
Tutti i parametri possono essere programmati separatamente per le due configurazioni di taratura.

Supervisione con due ingressi logici

Il monitoraggio effettuato mediante due ingressi logici ha il vantaggio di poter rilevare anche ano-
malie meccaniche dell’interruttore.
I due ingressi logici sono collegati in parallelo rispettivamente al contatto di scatto delle protezioni
ed ad un contatto ausiliario normalmente chiuso dell’interruttore (52b).
E’ indispensabile che il valore della tensione di comando dell’interruttore sia superiore al doppio del
valore di attivazione di un ingresso logico; perciò la funzione di supervisione del circuito di scatto è
utilizzabile solo con tensione superiore a 36 V.

+UAUX
Pro-N
TCS1

Binary input IN1 Towards 74TCS logic

TRIP

TCS2

Binary input IN2 Towards 74TCS logic

52
52a 52b

-UAUX
Monitoraggio del circuito di scatto - 74TCS con impiego di due ingressi logici [Link]

La condizione di anomalia del circuito di apertura dell’interruttore viene segnalata al verificarsi della
duplice condizione:
A) La protezione è intervenuta (contatto TRIP chiuso)
B) L’interruttore è chiuso (contatto 52a chiuso e contatto 52b aperto)

Poiché tali condizioni sono possibili anche con circuito di apertura dell’interruttore sano (es: la pro-
tezione ha comandato l’apertura ma deve ancora trascorrere il tempo di apertura), allo scopo di
evitare di inviare segnalazioni intempestive, le precedenti due condizioni sono controllate ripetu-
tamente (ogni 80 ms) e la segnalazione viene emessa dopo 2 s; il ripristino avviene, dopo 0.6 s da
quando almeno una delle condizioni A e B cessa di essere vera.[3]

Nota 1 Essendo i due ingressi logici disponibili sul relè già impiegati (TCS1 e TCS2) la funzione di blocco logico (Block1) richiede l’impiego di un modulo
aggiuntivo esterno
Nota 2 Per la descrizione completa del funzionamento del blocco logico (Block 1) occorre far riferimento al paragrafo “Blocco logico” presente all’in-
terno del capitolo MONITORAGGIO E CONTROLLO
Nota 3 Per il corretto funzionamento è necessario che gli ingressi logici siano programmati con logica Diretta, i temporizzatori di Attivazione e Disattivazione sia-
no azzerati ed il contatto (TRIP) della protezione preposta al comando di apertura dell’interruttore sia normalmente diseccitato con ripristino automatico

122
122 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO
 TCS1 Logic INx t ON INx t OFF
Start 74TCS
n.c. INx t ON INx t OFF
n.o. T 0 0 TT
Start 74TCS 74TCS-ST-K

TRIPPING M ATRIX
Binary input INx (x=1,...5)

(LED+REL AYS)
74TCS-ST-L
&
TCS2 Logic INx t ON INx t OFF
n.c. INx t ON 2s 0.6 s 74TCS-TR-K
INx t OFF &
n.o. T 0 0 T 74TCS-TR-L
T 0 0 TT
RESET
Binary input INx (x=1,...5)
Trip 74TCS
Trip 74TCS
Enable (ON≡Enable)
74TCS Enable
Start 74TCS
Enable (ON≡Enable) &
74TCS-BLK1 Trip 74TCS & BLK1 74TCS
&

Block1 Logic INx t ON INx t OFF

n.c. INx t ON INx t OFF Block1 input (ON≡Block)
n.o. Block1
T 0 0 TT
Binary input INx (x=1,...5)

Schema funzionale del monitoraggio del circuito di scatto - 74TCS con impiego di due ingressi logici [Link]

Supervisione con un ingresso logico

Lo schema consente, mediante il corretto dimensionamento della resistenza, di realizzare il controllo
del circuito di comando anche nel caso in cui il valore della tensione di comando dell’interruttore
sia inferiore ai 36 V necessari per attivare due ingressi logici (es: caso di alimentazione ausiliaria
UAUX = 24V).
L’ingresso logico è collegato in parallelo al contatto di scatto delle protezioni, mentre un contatto
ausiliario 52b dell’interruttore (normalmente chiuso con interruttore aperto) è collegato in serie ad
una resistenza di elevato valore.
La condizione di anomalia del circuito di apertura dell’interruttore è indicata dalla disattivazione
dell’ingresso logico.
Nella condizione di circuito di scatto sano, con contatto di scatto (TRIP) aperto della protezione,
l’ingresso logico risulta attivato essendo alimentato attraverso il contatto 52a (interruttore chiuso)
oppure attraverso il contatto 52b (interruttore aperto) ed il resistore R.
Alla chiusura del contatto di scatto (TRIP) della protezione preposta all’apertura dell’interruttore,
l’ingresso logico viene cortocircuitato, quindi, per evitare di inviare segnalazioni intempestive, la
condizione è controllata ripetutamente (ogni 80 ms) e la segnalazione viene emessa dopo 40 s in
modo da consentire l’apertura dell’interruttore e del contatto di scatto; il ripristino della segnalazio-
ne avviene, dopo 6 s dall’apertura del contatto di scatto.[1]

+UAUX

Pro-N
TCS1
TRIP
Binary input INx Towards 74TCS logic

R
52
52a 52b

-UAUX
Monitoraggio del circuito di scatto - 74TCS con impiego di un ingresso logico [Link]

Nota 1 Per il corretto funzionamento è necessario che il contatto di scatto (TRIP) della protezione sia programmato a ripristino automatico.

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 123

 Start 74TCS

TCS1 Logic INx t ON INx t OFF Start 74TCS 74TCS-ST-K

TRIPPING M ATRIX
(LED+REL AYS)
n.c. INx t ON INx t OFF 74TCS-ST-L
n.o. T 0 0 T
Binary input INx (x=1,...5)
40 s 6s 74TCS-TR-K
Enable (ON≡Enable) &
T 0 0 T 74TCS-TR-L
74TCS Enable
RESET
Trip 74TCS
Trip 74TCS

Start 74TCS
Enable (ON≡Enable) &
74TCS-BLK1 Trip 74TCS & BLK1 74TCS
&

Block1 Logic INx t ON INx t OFF

n.c. INx t ON INx t OFF Block1 input (ON≡Block)
n.o. Block1
T 0 0 T
Binary input INx (x=1,...5)

Schema funzionale del monitoraggio del circuito di scatto - 74TCS con impiego di un ingresso logico [Link]

Dimensionamento della resistenza

La resistenza R deve essere dimensionata in modo da soddisfare entrambe le seguenti condizioni:
1) La bobina di apertura dell’interruttore non sia eccitata quando l’interruttore è aperto e contempo-
raneamente è comandata l’apertura dell’interruttore stesso;
2) L’ingresso logico sia energizzato con contatto TRIP aperto.
1) Con interruttore aperto è necessario evitare di eccitare inutilmente la bobina; il caso più critico
si presenta nella condizione di contatto TRIP chiuso (es: test della protezione oppure comando
manuale), quindi quando la resistenza in serie alla bobina di apertura è minima. Per evitare che
la bobina sia eccitata occorre che il valore della resistenza R sia superiore ad un valore minimo
espresso dalla relazione:
Rmin = R TC · (UAUX - U TCmin) / U TCmin
dove:
U TCmin è la tensione minima di eccitazione della bobina di apertura
UAUX è la tensione ausiliaria di alimentazione del circuito di comando
R TC è la resistenza della bobina di apertura
2) Il calcolo di R per soddisfare la condizione di attivazione dell’ingresso logico viene eseguito con-
siderando la condizione di contatto TRIP aperto e interruttore aperto. Per garantire che l’ingresso
sia attivato occorre che il valore della resistenza R sia inferiore ad un valore massimo espresso
dalla relazione:
Rmax = [(UAUX - UDIGmin) / IDIG] - R TC
dove:
UDIGmin è la tensione minima di attivazione dell’ingresso logico (18 V)
UAUX è la tensione ausiliaria di alimentazione del circuito di comando
R TC è la resistenza della bobina di apertura
IDIG è il valore di corrente costante di funzionamento dell’ingresso logico (0.003 A)

Il valore di R che soddisfa le precedenti condizioni deve essere compreso tra Rmin e Rmax calcolati
come sopra descritto; esso può essere scelto come valore normalizzato più prossimo alla media
aritmetica tra Rmin e Rmax:
R = (Rmin + Rmax) / 2
La potenza dissipata dalla resistenza vale: P R = R · I 2 = R · [UAUX / (R + R TC)] 2
Esempio
UAUX = 110 Vcc (tensione ausiliaria di alimentazione del circuito di comando)
P TC = 50 W (potenza della bobina di apertura)
R TC = UAUX 2 / P TC = 242 Ω (resistenza della bobina di apertura)
U TCmin = 77 V (tensione minima di eccitazione della bobina di apertura = 70% UAUX )
UDIGmin = 18 V (tensione minima di attivazione dell’ingresso logico)
IDIG = 0.003 A (valore di corrente costante di funzionamento dell’ingresso logico)
Rmin = R TC · (UAUX - U TCmin) / U TCmin = 242 · (110 - 77) / 77 = 103.7 Ω
Rmax = [(UAUX - UDIGmin) / IDIG] - R TC = [(110 - 18) / 0.003] - 242 = 30425 Ω
R = (Rmin + Rmax) / 2 = (103.7 + 30425) / 2 = 15264 Ω ~ 15 k Ω
P R (Potenza dissipata dalla resistenza) = UAUX 2 /R = 110 2 / 15000 = 0.8 W

124
124 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO
Monitoraggio interruttore
Premessa
Sono disponibili diverse funzioni diagnostiche, misura e controllo:
• Mediante l’acquisizione dello stato dei contatti ausiliari 52a e 52b il relè determina la posizione del-
l’interruttore. In base a tale informazione l’utente può emettere i comandi di apertura o chiusura in
condizioni di sicurezza.
• Può essere impostata una soglia indicativa dell’usura dei poli dell’interruttore; quando la somma-
toria delle correnti interrotte (ΣI o ΣI2) oppure il numero di manovre di apertura supera la soglia,
viene emesso un segnale di allarme. Tale funzione consente all’utente di pianificare le operazioni
di manutenzione
• Mediante l’acquisizione dello stato dei contatti ausiliari 52a e 52b il relè determina il tempo di apertu-
ra; se esso è troppo elevato viene emesso un segnale di allarme.

Opening transition Towards CB diagnostic

CB monitoring
+UAUX
52a Logic INx t O N INx t O F F 52a ON/OFF
IN+
n.c. INx t ON INx t OFF
IN- n.o. T 0 0 T

TRIPPING M ATRIX
Binary input INx (x=1,...5)
52

(LED)
52a 52b t mask

t mask
52b Logic INx t O N INx t O F F =1
T 0
IN+
n.c. INx t ON INx t OFF
IN- n.o. T 0 0 T
Binary input INx (x=1,...5) 52b ON/OFF
-UAUX
Diagramma funzionale relativo alla funzione di monitoraggio posizione dell’interruttore [Link]

Logica di funzionamento
Secondo la convenzione 52a rappresenta il contatto ausiliario il cui stato corrisponde alla posizione
dell’interruttore (52a aperto = interruttore aperto), mentre 52b rappresenta il contatto ausiliario il cui
stato è opposto alla posizione dell’interruttore (52b aperto = interruttore chiuso); tali contatti ausiliari
devono essere assegnati a due ingressi logici.
A tale scopo deve essere assegnata la funzione 52a e 52b con l’impostazione presente nel menù
Set \ Ingressi\ Ingresso 1 (Ingresso x).
I suddetti ingressi logici devono essere programmati con logica Diretta ed i temporizzatori di Attivazione
e Disattivazione IN1 tON, INx tON, IN1 tOFF and INx tOFF devono essere azzerati e deve essere
selezionata la logica di funzionamento DIRETTA.

COMANDO INTERRUTTORE
Due relè finali possono essere programmati per comandare l’apertura e la chiusura dell’interrutto-
re; a tal fine occorre impostare i parametri CBopen-K e CBclose-K presenti all’interno del menù
Set \Monitoraggio interruttore\Rele-Led associati; la posizione dell’interruttore può essere visualiz-
zata assegnandone lo stato a due LED (parametro CBopen-L e CBclosed-L).
Tutti i parametri sono comuni alle due configurazioni di taratura.

DIAGNOSTICA DELL’INTERRUTTORE
La funzione di diagnostica dell’interruttore utilizza quattro criteri diversi per elaborare una stima del-
l’usura dell’interruttore.
1) Conteggio delle manovre di apertura ([Link] ON). Al superamento della soglia impostata
([Link]) si ha l’emissione di un segnale di allarme che può essere associato ad un relè finale e/o
ad un LED di segnalazione.
2) Misura delle sommatorie delle correnti interrotte da ogni polo (ModeSumI ON). Al superamento
della soglia impostata (SumI) si ha l’emissione di un segnale di allarme che può essere associato
ad un relè finale e/o ad un led di segnalazione.
3) Misura delle sommatorie I2t delle correnti interrotte da ogni polo (ModeSumI ON). La protezione
calcola la sommatoria dell’energia specifica passante I2t sulla base della misura delle correnti di
fase al momento del comando di apertura ed utilizzando il valore del tempo di apertura dell’interrut-
tore appositamente previsto per il calcolo di I2t e programmabile dall’utente (tbreak). Al supera-
mento della soglia impostata (SumI^2t) si ha l’emissione di un segnale di allarme che può essere
associato ad un relè finale e/o ad un LED di segnalazione.
4) Durata manovra di apertura (Mode-tOpen ON). La protezione misura il tempo intercorrente tra
il comando di intervento di una funzione di protezione, selezionabile in base al relativo relè finale
associato (Ktrig-break), e l’acquisizione dell’avvenuta apertura dell’interruttore. Se tale intervallo
di tempo supera la soglia impostata (tbreak>) si ha l’emissione di un segnale di allarme che può
essere associato ad un relè finale e/o ad un LED di segnalazione.
I quattro criteri possono essere utilizzati separatamente oppure contemporaneamente a discrezione
dell’utente in base al programma di manutenzione prescelto.
CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 125
 Tutti i suddetti parametri, nonché l’associazione delle uscite ai relè finali ed ai LED, sono presenti nel
menù Set \ Monitoraggio interruttore \ Diagnostica interruttore.

State [Link]

TRIPPING M ATRIX
Mode- N .Open

(LED+REL AYS)
N .Open
[Link]-K
&
From CB position Opening transition [Link]-L
≥

CB Diagnostic - Number of trips

State SumI
Mode-SumI

TRIPPING M ATRIX
IL1

(LED+REL AYS)
¥I SumI
SumI-K
IL2 &
¥I Max SumI-L
From CB position Opening transition Max ≥ Sum I
IL3
¥I
SumIL1

SumIL2

SumIL3

Diagnostica interruttore - Sommatoria delle correnti interrotte

State SumI^2t

TRIPPING M ATRIX
IL1 Mode-SumI^2t

(LED+REL AYS)
¥ I2t Sum I^2t
SumI^2t-K
IL2 &
¥I2t Max SumI^2t-L
From CB position Opening transition Max ≥ Sum I^2t
IL3
¥I2t

SumIL1^2t

SumIL2^2t

SumIL3^2t

Diagnostica interruttore - Sommatoria dell’energia interrotte

TRIPPING M ATRIX

Mode-tOpen
(LED+REL AYS)

State tbreak
Ktrig-break t break
tbreak-K
&
tbreak-L
≥
From CB position Opening transition

Diagnostica interruttore - Massimo tempo d’apertura [Link]

126
126 NA30 - Manuale - 09 - 2009 CARATTERISTICHE DI FUNZIONAMENTO
Misure mediate
Le misure mediate (Demand) sono calcolate nel modo seguente:
Media fissa
IL1FIX , IL2FIX , IL3FIX
Media aritmetica dei valori IL1, IL2 , IL3 acquisiti ogni 1 s, in un intervallo di tempo t FIX impostabile tra 1 e
60 min, con aggiornamento al termine dell’intervallo stesso.
La media è azzerabile da tastiera, con comando Reset misure mediate (menù Comandi ThySetter) e
ingresso logico.
Il parametro tFIX è presente all’interno del menù Set \ Misure mediate.
Media mobile
IL1ROL , IL2ROL , IL3ROL
Media aritmetica, in una finestra di tempo mobile pari a [Link] * tROL, dei valori IL1, IL2 , IL3 acquisiti
ogni 1 s, in cui T è la durata di ogni sottointervallo di tempo tROL impostabile tra 1 e 60 min. e [Link]
è il numero di sottointervalli di tempo impostabile tra 1 e 24, con aggiornamento al termine di ogni
sottointervallo di tempo.
La media è azzerabile da tastiera, con comando Reset misure mediate (menù Comandi ThySetter) e
ingresso logico.
I parametri tROL e [Link] sono presenti all’interno del menù Set \ Misure mediate.
Massimo
IL1MAX , IL2MAX , IL3MAX
Massimo valore della media aritmetica dei valori IL1, IL2 , IL3 acquisiti ogni 1 s, in una finestra temporale
pari al sottointervallo di tempo tROL (regolazione comune a Media mobile) con aggiornamento al ter-
mine del sottointervallo stesso.
La media è azzerabile da tastiera, con comando Reset misure mediate (menù Comandi ThySetter) e
ingresso logico.
tROL è il medesimo parametro regolato per la media mobile.
Minimo
IL1MIN, IL2MIN, IL3MIN
Minimo valore della media aritmetica dei valori IL1, IL2 , IL3 acquisiti ogni 1 s, in una finestra temporale
pari al sottointervallo di tempo tROL (regolazione comune a Media mobile) con aggiornamento al ter-
mine del sottointervallo stesso.
La media è azzerabile da tastiera, con comando Reset misure mediate (menù Comandi ThySetter) e
ingresso logico.
tROL è il medesimo parametro regolato per la media mobile.

Oscillografia
Set trigger
I seguenti parametri, presenti all’interno del menù Set \ Oscillografia \ Set trigger, sono programma-
bili dall’utente:
• Tempo pre-trigger e Tempo post-trigger.

Trigger

pre-trigger post-trigger Time

Trigger oscillografia [Link]

• Con selezione ON del parametro Abilitazione trigger da uscite la registrazione ha inizio al cam-
bio di stato di una qualsiasi soglia di protezione .
• Con selezione K1...K6 del parametro Trigger da uscite la registrazione ha inizio al cambio di
stato del relè finale selezionato.
• Con selezione ON del parametro Abilitazione trigger da ingressi la registrazione ha inizio al
cambio di stato di un ingresso logico.
• Con selezione IN1, IN2 del parametro Trigger da ingressi la registrazione ha inizio al cambio di
stato dell’ingresso logico selezionato.
• Il raggiungimento dell’80% della memoria può generare un allarme se il parametro Allarme buffer
80% è impostato ON.
Set canali campionati
Le misure istantanee (iL1, iL2 , iL3 , iE , uE ) che si intende registrare possono essere selezionate all’in-
terno del menù Set \ Oscillografia \ Set canali campionati.
Set canali di misura
Le misure analogiche (Frequency, IL1, IL2 , IL3 , IE , UE , PhiE ,...etc, T1...T8[1]) che si intende registrare
possono essere selezionate all’interno del menù Set \ Oscillografia \ Set canali di misura.
Ciascuno dei dodici canali di misura può essere associato ad una misura.
Set canali digitali
I segnali di ingresso-uscita (K1...K6, IN1,...IN5...IN42 [2]) che si intende registrare possono essere se-
lezionati all’interno del menù Set \ Oscillografia \ Set canali digitali.
Ciascuno dei dodici canali digitali può essere associato ad un segnale di I/O.
Nota 1 La misura della temperatura è acquisita mediante sonde Pt100 (otto ingressi con modulo MPT collegato su Thybus); in assenza del modulo la
misura non è significativa
Nota 2 Lo stato dei relè finali K7...K10 e degli ingressi logici IN3...IN42 è significativo solo se i circuiti di I/O corrispondenti sono presenti (moduli MRI e
MID16 collegati su Thybus)

CARATTERISTICHE DI FUNZIONAMENTO NA30 - Manuale - 09 - 2009 127

 5 M I S U R E , S TAT I L O G I C I E C O N TAT O R I
Misure
Dirette
• Frequenza (f )
• Valore RMS della componente fondamentale delle correnti di fase (IL1, IL2 , IL3)
• Valore RMS della componente fondamentale della corrente residua (IE )
• Valore RMS della componente fondamentale della tensione residua (UE )
Calcolate
• Immagine termica (DTheta)
• Corrente massima tra I L1-I L 2 -I L 3 (I Lmax )
• Corrente minima tra I L1-I L 2 -I L 3 (I Lmin)
• Corrente media tra I L1-I L 2 -I L 3 (I L )
Fase
• Sfasamento di U E rispetto a I E (PhiE)
Sequenze
• Corrente di sequenza diretta (I 1)
• Corrente di sequenza inversa (I 2 )
• Rapporto corrente di sequenza inversa/corrente di sequenza diretta (I 2 /I 1)
2a armonica
• 2a armonica delle correnti di fase (I L1-2nd , I L 2-2nd , I L 3-2nd )
• Rapporto percentuale massima seconda armonica delle correnti di fase/componente fonda-
mentale (I-2nd /IL )
3a armonica
• 3a armonica delle correnti di fase (I L1-3rd , I L 2-3rd , I L 3-3rd )
• 3a armonica di corrente residua (IE-3rd)
• 3a armonica di tensione residua (UE-3rd)
4a armonica
• 4a armonica delle correnti di fase (I L1-4th , I L 2-4th , I L 3-4th)
5a armonica
• 5a armonica delle correnti di fase (I L1-5th , I L 2-5th , I L 3-5th)
Mediate di fase
• Media fissa correnti di fase (I L1FIX , I L 2FIX , I L 3FIX )
• Media mobile correnti di fase (I L1ROL , I L 2ROL , I L 3ROL )
• Massimo delle correnti di fase (I L1MA X , I L 2MA X , I L 3MA X )
• Minimo delle correnti di fase (I L1MIN , I L 2MIN , I L 3MIN )

Stato delle protezioni

Per ciascuna soglia di protezione e per le funzioni di controllo sono disponibili le seguenti informazioni:
• Avviamento ON/OFF
• Scatto ON/OFF
• Blocco logico (Block1) ON/OFF
• Blocco selettivo (Block2) ON/OFF
• Cold Load Pickup ON/OFF

Ingressi temporizzati
E’ disponibile l’informazione relativa allo stato degli ingressi logici, acquisito a valle dei temporizza-
tori:
• IN1 ON/OFF
• IN2 ON/OFF
• IN3 ON/OFF
• IN4 ON/OFF
• IN5 ON/OFF

Stato funzioni ingresso

E’ disponibile l’informazione relativa allo stato delle funzioni di ingresso assegnate agli ingressi logici
(Read \ Stato funzioni ingresso):
• Reset segnalazioni ON/OFF
• Configurazione tarature ON/OFF
• Trigger Guasto ON/OFF
• Blocco selettivo IPh /IE ON/OFF
• Blocco selettivo IPh ON/OFF
• Blocco selettivo IE ON/OFF
• Blocco logico ON/OFF
• Tcs1 ON/OFF
• Tcs2 ON/OFF
• Stato protezioni esterne ON/OFF
• Reset contatori parziali ON/OFF

128
128 NA30 - Manuale - 09 - 2009 MISURE, STATI LOGICI E CONTATORI
 • Reset dati CB monitoring ON/OFF
• Ausiliario 52CC ON/OFF
• Ausiliario 52CA ON/OFF
• Apertura interruttore ON/OFF
• Chiusura interruttore ON/OFF
• Inizializzazione immagine termica ON/OFF
• Remote trip ON/OFF
• Reset misure mediate ON/OFF
• 74VT Ext. ON/OFF

Relè
E’ disponibile l’informazione relativa allo stato delle uscite e lo stato diagnostico relativo a ciascun
relè finale (Read\Rele):
• K1 Stato ON/OFF
• K1 Diagnostica OK/NOT OK
• K2 Stato ON/OFF
• K2 Diagnostica OK/NOT OK
• ......
• K6 Stato ON/OFF
• K6 Diagnostica OK/NOT OK

Contatori
Per ciascuna soglia di protezione e per le funzioni di controllo sono disponibili due serie di contatori
(Parziali e Totali); i contatori parziali possono essere azzerati dall’utente, mentre l’azzeramento dei con-
tatori totali è possibile soltanto operando a livello 1 e richiede pertanto l’immissione di una password.
Ciascun contatore parziale si azzera automaticamente quando il conteggio raggiunge il valore 10000.
I contatori possono essere azzerati contemporaneamente mediante il comando Reset contatori
parziali presente nel menù Comandi\Reset.
• Contatori - 49
• Contatori - 50/51
• Contatori - 50N/51N
• Contatori - 59N
• Contatori - 67N
• Contatori - 2ndh-REST
• Contatori - 74TCS
• Contatori - CB
• Contatori - 74CT
• Contatori - BF
Contatori parziali
• Contatore P avviamenti - xx (xx=I>, I>>...) 0...9999
• Contatore P scatti - xx (xx=I>, I>>...) 0...9999
• Contatore P blocchi logici - xx (xx=I>, I>>...) 0...9999
• Contatore P blocchi selettivi - xx (xx=I>, I>>...) 0...9999
• ....
Contatori totali
• Contatore T avviamenti - xx (xx=I>, I>>...) 0...9999
• Contatore T scatti - xx (xx=I>, I>>...) 0...9999
• Contatore T blocchi logici - xx (xx=I>, I>>...) 0...9999
• Contatore T blocchi selettivi - xx (xx=I>, I>>...) 0...9999
• ....

Stato diagnostico protezione

Sono disponibili informazioni dettagliate di diagnostica relative alla protezione.
E’ possibile segnalare oppure ignorare le anomalie di livello inferiore; a tale scopo occorre im-
postare ON o OFF il parametro Segnala anomalia MINORE presente all’interno del menù
Set \ Rele anomalia. Le funzioni di protezione rimangono attive anche in presenza di tali anomalie
Le informazioni diagnostiche sono:
• Protezione e automatismi IN SERVIZIO/FUORI SERVIZIO
• Diagnostica generale OK/NOT OK
• Diagnostica dispositivo OK/NOT OK
• Diagnostica programma OK/NOT OK
• Data-base allo startup OK/NOT OK
• Data-base run-time OK/NOT OK
• Scheda DSP allo startup OK/NOT OK
• Scheda DSP run-time OK/NOT OK
• Memorie allo startup OK/NOT OK
• Memorie run-time OK/NOT OK
• BUS interno maggiore OK/NOT OK
• BUS interno minore OK/NOT OK
• Oscillografia run-time OK/NOT OK
• Stato PLC allo startup OK/NOT OK
• Stato PLC run-time OK/NOT OK
• Verifica I/O assegnati alla protezione allo startup OK/NOT OK
• Verifica I/O assegnati alla protezione run-time maggiore OK/NOT OK
• Verifica I/O assegnati alla protezione run-time minore OK/NOT OK

MISURE, STATI LOGICI E CONTATORI NA30 - Manuale - 09 - 2009 129

 • Totale I/O assegnati alla protezione non congruenti 0
• I/O assegnati alla protezione non congruenti
• Verifica I/O assegnati al PLC allo startup OK/NOT OK
• Verifica I/O assegnati al PLC run-time maggiore OK/NOT OK
• Verifica I/O assegnati al PLC run-time minore OK/NOT OK
• Totale I/O assegnati al PLC non congruenti 0
• I/O assegnati al PLC non congruenti
• Modulo MMI allo startup OK/NOT OK
• Modulo MMI run-time OK/NOT OK
• Modulo MRI allo startup OK/NOT OK/OFF
• Modulo MRI run-time OK/NOT OK/OFF
• Modulo MID16-1 allo startup OK/NOT OK/OFF
• Modulo MID16-1 run-time OK/NOT OK/OFF
• Modulo MID16-2 allo startup OK/NOT OK/OFF
• Modulo MID16-2 run-time OK/NOT OK/OFF
• Modulo PT100 allo startup OK/NOT OK/OFF
• Modulo PT100 run-time OK/NOT OK/OFF
• Modulo Uscite Analogiche allo startup OK/NOT OK/OFF
• Modulo Uscite Analogiche run-time OK/NOT OK/OFF
Le informazioni diagnostiche possono essere associate ad un relè finale che può essere selezionato
programmando il parametro presente all’interno del menù Set \ Rele anomalia.

Stato diagnostico filo pilota

Sono disponibili informazioni dettagliate di diagnostica relative al circuito dedicato a filo pilota.
(Read \ Stato diagnostico filo pilota).
• Stato diagnostica interruzione filo pilota BLIN1 BreakedBLIN1 ON/OFF
• Stato diagnostica cortocircuito filo pilota BLIN1 ShortedBLIN1 ON/OFF

Blocco selettivo - BLOCK2

E’ disponibile l’informazione relativa allo stato degli ingressi e delle uscite relative al blocco selettivo
(Read \ Blocco selettivo - BLOCK2).
Stato blocco selettivo IN
• Stato di blocco selettivo in ingresso
delle funzioni di fase BLK2IN-Iph ON/OFF
• Stato di blocco selettivo in ingresso
delle funzioni di terra BLK2IN-IE ON/OFF
• Stato di tB-Iph/IE scaduto tB timeout ON/OFF
Stato blocco selettivo OUT
• Stato di avviamento funzioni di fase abilitate in uscita
per blocco selettivo esterno ST-Iph-BLK2 ON/OFF
• Stato di avviamento funzioni di terra abilitate in uscita
per blocco selettivo esterno ST-IE-BLK2 ON/OFF
• Stato di blocco selettivo in uscita
delle funzioni di fase BLK2-OUT-Iph ON/OFF
• Stato di blocco selettivo in uscita
delle funzioni di terra BLK2-OUT-IE ON/OFF
• Stato di blocco selettivo in uscita delle funzioni
di fase e terra BLK2-OUT-Iph/IE ON/OFF

Registrazione guasti - SFR

Le registrazioni sono attivate da una o più delle seguenti cause (fino a otto contemporanee):
• Commutazione (transizione OFF-ON) di un relè finale associato all’intervento di una funzione di
protezione o controllo
• Attivazione ingresso logico programmato come Trigger Guasto
Il relè memorizza gli ultimi venti guasti in una memoria FIFO di tipo circolare (First In, First Out).[1][2]
Sono automaticamente registrate le seguenti informazioni:
• Contatore guasti[3]
• Data e ora
• Causa guasto (soglia intervenuta)
• Correnti di fase IL1r, IL2r, IL3r
• Corrente residua IEr
• Tensione residua UEr
• Sfasamento di IE rispetto a UE PhiEr
• Immagine termica Dthetar
• Corrente di sequenza inversa I2r
• Rapporto corrente di sequenza inversa/corrente di sequenza diretta (I2 /I1)r
• Stato ingressi
• Stato uscite
• Informazioni causa guasto (es. fase sede del guasto)

Nota 1 I dati relativi al guasto più recente sono memorizzati come Guasto 0, mentre i dati relativi al guasto meno recente sono memorizzati come Guasto 19
Nota 2 I dati sono memorizzati in memoria non volatile; essi sono mantenuti anche in assenza di alimentazione
Nota 3 Il contatore viene incrementato ad ogni guasto successivo; esso può essere azzerato mediante comando ThySetter

130
130 NA30 - Manuale - 09 - 2009 MISURE, STATI LOGICI E CONTATORI
Registrazione eventi - SER
Le registrazioni sono attivate da una o più delle seguenti cause:
• Avviamento e/o intervento di una funzione abilitata di protezione o controllo
• Attivazione ingresso logico (transizione OFF-ON oppure ON-OFF)
• Accensione o spegnimento alimentazione ausiliaria (Power ON o Power OFF)
• Modifica taratura.
Il relè memorizza gli ultimi trecento eventi in una memoria FIFO di tipo circolare (First In, First Out).[2][1]
Sono automaticamente registrate le seguenti informazioni:
• Contatore eventi[2]
• Date e ora
• Causa evento (ingresso logico/intervento di una funzione di protezione o controllo /modifica taratura).

Oscillografia - DFR
Il relè comprende la funzione di registrazione oscillografica[3] dei guasti in formato COMTRADE; le
grandezze misurate vengono campionate (24 campioni al periodo) e memorizzate in un buffer di me-
moria circolare a scorrimento.
Tali informazioni rappresentano un ausilio fondamentale per l’analisi del sistema elettrico sia in pre-
senza di guasto che durante la fase di messa in servizio.
Le registrazioni vengono generate automaticamente ed archiviate in ordine sequenziale sino al-
l’esaurimento della memoria disponibile, dopodiché viene sovrascritta l’area di memoria contenente
una o più registrazioni meno recenti.
Un esempio di procedura che deve essere eseguita per utilizzare la funzione di oscilloperturbografia
dal relè è riportata nella descrizione del sw ThySetter.

La funzione di registrazione oscillografica richiede l’impostazione dei seguenti parametri:

• Abilitazione di un allarme al raggiungimento del 80% delle dimensioni del buffer. Le registrazioni
vengono generate automaticamente ed archiviate in ordine sequenziale sino all’esaurimento della
memoria disponibile; la segnalazione di allarme rappresenta un avviso in modo che l’utente possa
scaricare i dati presenti nella memoria RAM[4] del relè e quindi azzerare tale memoria senza perde-
re le registrazioni meno recenti che sarebbero sovrascritte dalle prossime registrazioni.
• Impostazione intervallo di pre-trigger e post-trigger

Trigger

pre-trigger post-trigger Time

Trigger oscillografia [Link]

• Scelta delle misure campionate che si intendono registrare.

• Assegnazione dei canali di misura analogica (1...12) alle misure che si intendono registrare.
• Assegnazione dei canali di misura digitale (1...12) ai segnali che si intendono registrare (stato dei
relè finali e/ degli ingressi logici).
• Selezione dei segnali che attivano la registrazione (trigger); la memorizzazione ha luogo automa-
ticamente al cambio di stato di un segnale selezionabile dall’utente (avviamento e/o scatto di una
funzione di protezione, cambio di stato di relè finali e/o di ingressi logici).

COMTRADE
Le registrazioni sono archiviate in formato COMTRADE (Common Format for Transient Data); si tratta
di uno standard IEEE (C37.111) che definisce il formato dei files ed il criterio di archiviazione dei dati
relativi a transitori di guasto su sistemi elettrici di potenza.
Lo standard definisce inoltre la struttura dei files: header file (.HDR), configuration file (.CFG) e data
file (.DAT) necessari per l’interscambio dei dati.
Lo standard è inserito come IEC 60255-24 nella raccolta delle norme di riferimento per i relè di prote-
zione; per una trattazione completa del formato COMTRADE si rimanda alla letteratura relativa.
I files possono essere analizzati mediante il sw ThySetter oppure mediante un visualizzatore confor-
me allo standard.
Il numero di registrazioni memorizzabili è variabile ed è determinato dall’impostazione, definibile dal-
l’utente dei seguenti parametri:
• Tempo di pre-trigger e di post-trigger.
• Numero di canali assegnati alle grandezze misurate.

Il numero di registrazioni può essere calcolato in base alla seguente relazione:

600 59 s 50 (Hz)
N = int · ·
24 + 24 v i + 4 v RMS + nB (tpre + tpost )(s) f (Hz)

Nota 1 I dati relativi all’evento più recente sono memorizzati come Event 0, mentre i relativi all’evento meno recente sono memorizzati come Event 299
Note 2 Il contatore viene incrementato ad ogni evento successivo; esso può essere azzerato mediante comando ThySetter
Nota 3 La funzione di registrazione oscillografica richiede la licenza; per la procedura d’acquisto occorre rivolgersi a Thytronic.
Nota 4 I dati sono archiviati in memoria volatile RAM, essi vengono azzerati in caso di mancanza di alimentazione ausiliaria.

MISURE, STATI LOGICI E CONTATORI NA30 - Manuale - 09 - 2009 131

 dove:
N: numero di registrazioni memorizzabili
v i: numero di grandezze istantanee
v RMS : numero di grandezze analogiche (RMS)
nB: numero di variabili logiche
tpre: intervallo di pre-trigger
tpost : intervallo di post-trigger
f : frequenza

Esempio 1
Con la seguente impostazione:
• Pre-trigger: 0.2 s
• Post-trigger: 0.1 s
• Grandezze istantanee: iL1, iL2 , iL3 , iE
• Canali analogici: IL1, IL2 , IL3 , IE
• Canali digitali: K1, K2, K3, K4, K5, K6, IN1, IN2

sono memorizzabili 819 registrazioni se la frequenza misurata è 50 Hz, infatti:

600 59 s 50 (Hz)
N = int · · = 819
24 + 24 · 4 + 4 · 4 + 8 (0.1 + 0.2 )(s) 50 (Hz)

Esempio 2
Con la seguente impostazione:
• Pre-trigger: 0.5 s
• Post-trigger: 0.5 s
• Grandezze istantanee: iL1, iL2 , iL3 , iE
• Canali analogici: IL1, IL2 , IL3 , IE
• Canali digitali: K1, K2, K3, K4, K5, K6, IN1, IN2

sono memorizzabili 204 registrazioni se la frequenza misurata è 60 Hz, infatti:

600 59 s 50 (Hz)
N = int · · = 204
24 + 24 · 4 + 4 · 4 + 8 (0.5 + 0.5 )(s) 60 (Hz)

Esempio di registrazione oscillografica relativa ad un guasto polifase [Link]

132
132 NA30 - Manuale - 09 - 2009 MISURE, STATI LOGICI E CONTATORI
 6 I N S TA L L A Z I O N E
6.1 IMBALLAGGIO
L’imballo è costituito da un contenitore in cartone; esso garantisce una adeguata protezione per il
trasporto e l’immagazzinaggio nelle condizioni ambientali ordinarie.
Si raccomanda di non disperdere il contenitore nell’ambiente, ma di conservarlo per un eventuale
movimentazione del relè.
I relè Pro_N devono essere immagazzinati in ambienti in cui la temperatura sia compresa nei limiti
indicati nelle caratteristiche tecniche; l’umidità relativa non deve causare condensa o formazione
di ghiaccio.

6.2 MONTAGGIO
I relè Pro_N sono disponibili con diversi tipi di custodia, da selezionare all’ordine in funzione del
montaggio desiderato:
• Montaggio ad incasso.
• Montaggio sporgente.
• Montaggio con pannello operatore (MMI) separato dalla base.
• Montaggio in armadi Rack 19”.
L’estraibilità consente la manutenzione e la rapida sostituzione della parte mobile, a garanzia di
massima disponibilità del sistema di protezione.
Montaggio ad incasso
La protezione è fissata mediante quattro viti su pannello precedentemente forato secondo la dima di
foratura indicata nei disegni di montaggio.
In caso di montaggio affiancato, la distanza minima è definita dalla dimensione del frontale, aumen-
tata di almeno 3 mm per garantire un adeguato margine di tolleranza e la possibilità di montare una
guarnizione a garanzia del grado di protezione (IP).
Per determinare la quota richiesta in profondità è necessario considerare lo spazio necessario per
il cablaggio dei collegamenti.

107 205 30 101

D1

A1
A2
C1 C2
A3 F1
A4 RX F2
A5 F3
A6 TX F4
A7 F5
A8 C3 C4
A9 B1
A10
177

171

B2
149

A11 B3
A12 B4
ON 1 2 3 4 5 START
A13 B5
TRIP A14 C5 C6 B6
A15 B7
A16 B8

A17
A18
A19
A20 C7 C8

A21
A22

E1

102.5 ±0.3
70
161
154

Montaggio ad incasso
N.4 fori ø 3,5 [Link]

NOTA Per eseguire il montaggio non è necessario separare la parte fissa dalla parte estraibile

INSTALLAZIONE NA30 - Manuale - 09 - 2009 133

 • Rimuovere il tegolino superiore ed aprire lo sportellino per accede alla sede delle viti di fissaggio.

Rimozione del tegolino superiore per accedere alle viti di fissaggio [Link]

• Fissare la protezione al pannello mediante quattro viti.

Montaggio ad incasso [Link]

Montaggio sporgente
• Estrarre la vite di terra ed aprire lo sportellino per accede alla sede delle due viti di fissaggio.
• Eseguire i cablaggi in morsettiera e successivamente fissare la protezione alla staffa, precedente-
mente fissata alla parete, mediante le due viti frontali e la vite di terra.
In caso di montaggio affiancato, la distanza minima è definita dalla dimensione della staffa, au-
mentata orizzontalmente e/o verticalmente per garantire un adeguato margine di tolleranza ed una
ordinata disposizione dei cablaggi.

275
120

ON 1 2 3 4 5
START
80

TRIP
31

Montaggio sporgente [Link]

134
134 NA30 - Manuale - 09 - 2009 INSTALLAZIONE
 Pannello operatore separato
Tale montaggio risulta particolarmente vantaggioso in condizioni di spazio limitato in profondità.
Il pannello operatore deve essere fissato a pannello con le medesime modalità relative al montaggio
ad incasso, mentre il corpo della protezione deve essere montato all’interno del quadro elettrico.

212.5 128.5
25 15 110
107 5 30

D1

A1
A2
C1 C2
A3 F1
A4 RX F2
A5 F3
A6 TX F4
A7 F5
A8 C3 C4
A9 B1
A10 B2

200
168
170
177

A11 B3
A12 B4
ON 1 2 3 4 5 START A13 B5
A14 C5 C6 B6
TRIP
A15 B7
A16 B8

A17
A18
A19
A20 C7 C8

A21
A22

E1

20
N.4 fori ø 4,5
Montaggio con pannello operatore separato [Link]

Per il collegamento tra i due moduli è necessario impiegare il cavo schermato di tipo diretto con
connessioni RJ45 di categoria 5 fornito in dotazione.

Montaggio con pannello operatore separato [Link]

INSTALLAZIONE NA30 - Manuale - 09 - 2009 135

 Montaggio rack
Il montaggio entro telai normalizzati 19” richiede l’impiego dell’accessorio tipo MAR fornibile a
richiesta.

482.6
465
177 (4U)
101.6

ON 1 2 3 4 5 START ON 1 2 3 4 5 START ON 1 2 3 4 5 START ON 1 2 3 4 5 START

TRIP TRIP TRIP TRIP

Montaggio su telaio rack [Link]

Per consentire l’apertura dello sportellino di protezione della tastiera è necessario prevedere uno
spazio di almeno una unità nel caso di montaggio di unità rack sovrapposte.

Montaggio su telaio rack [Link]

136
136 NA30 - Manuale - 09 - 2009 INSTALLAZIONE
 6.3 COLLEGAMENTI ELETTRICI
Per l’esecuzione dei collegamenti elettrici si deve fare riferimento allo schema d’inserzione; nel caso
in cui alcuni circuiti non vengano utilizzati, i relativi collegamenti devono restare aperti.
Esempi di schemi di inserzione sono illustrati in appendice al seguente manuale.

I dispositivi devono essere installati e messi in servizio da personale qualificato.

CAUTION Thytronic non assume alcuna responsabilità per le conseguenze causate da uso improprio.
Per i collegamenti A1...A22 sono disponibili morsetti a vite aventi le seguenti caratteristiche:
• Sezione dei conduttori: da 0.14 a 2.5 mm2 (AWG 26...16) per conduttori flessibili singoli
da 0.14 a 0.75 mm2 per due conduttori flessibili di sezione identica
• Coppia di serraggio: 0.5-0.6 Nm
• Lunghezza spelatura: 8 mm
Per i collegamenti B1...B8 sono disponibili morsetti a vite aventi le seguenti caratteristiche:
• Sezione dei conduttori: da 0.2 a 2.5 mm2 (AWG 24...12) per conduttori flessibili singoli
da 0.2 a 1.5 mm2 per due conduttori flessibili di sezione identica
• Coppia di serraggio: 0.5-0.6 Nm
• Lunghezza spelatura: 7 mm
Per i collegamenti F1...F5 (RS485) sono disponibili morsetti a vite aventi le seguenti caratteristiche:
• Sezione dei conduttori: da 0.2 a 2.5 mm2 (AWG 24...12) per conduttori flessibili singoli
da 0.2 a 1.5 mm2 per due conduttori flessibili di sezione identica
• Coppia di serraggio: 0.5-0.6 Nm
• Lunghezza spelatura: 10 mm
Per i circuiti d’entrata amperometrici C1...C8 sono disponibili morsetti a vite da 4 mm; si raccomanda
l’impiego di terminali a occhiello.

D1

≅ A1 A1 Connettore RJ45 Ethernet

UAUX
A2 A2
C1 C2
A3 A3 F1
K1 A4 A4 RX F2 RS485
A5 A5 F3
B-
A6 A6 TX F4
K2 A7 A7 F5 A+
A8 A8 C3 C4
K3 A9 A9 B1 B1
A10 A10 B2
IN3
B2
K4 A11 A11 B3 B3
IN4
K5 A12 A12 B4 B4
A13 A13 B5
IN5
B5
K6 A14 A14 C5 C6 B6 B6
BLOUT-
BLOUT+
A15 A15 B7
Circuito d’entrata tensione residua
A16 A16 B8
BLIN-
BLIN+
A17 A17
A18 A18

IN1
A19 A19
A20 A20 C7 C8

A21 A21
IN2
A22 A22 Connettore RJ45 Thybus
E1

Circuiti d’entrata amperometrici

E’ richiesto il collegamento alla terra di protezione che deve essere attestato alla vite appositamente
prevista; la sezione del cavo di terra deve essere non inferiore a 2.5 mm2

Vite di collegamento a terra

Collegamento di terra [Link]

INSTALLAZIONE NA30 - Manuale - 09 - 2009 137

 Toroide sommatore
La corretta installazione del toroide sommatore è indicata nelle figure 1a e 1b sotto riportate.
Per eseguire un corretto montaggio occorre che il toroide sia attraversato da tutti i conduttori attivi
(neutro compreso se distribuito).
Al fine di non annullare la misura della corrente di guasto:
• Nel caso in cui il toroide sommatore venga installato sui cavi senza comprenderne la relativa
schermatura/armatura, il collegamento a terra della schermatura/armatura non deve attraversare
il toroide sommatore (fig. 1a).
• Se invece il toroide viene installato sui cavi comprendendone anche relativa schermatura/armatura,
il collegamento a terra della schermatura/armatura deve attraversare il toroide sommatore (fig. 1b).
Per la connessione al relè di protezione si raccomanda l’impiego di un cavo schermato e intrecciato.

SORGENTE DI ALIMENTAZIONE SORGENTE DI ALIMENTAZIONE

CONDUTTORI ISOLATI

CONDUTTORI SCHERMATI

ARMATURA ARMATURA

CARICO CARICO
Fig. 1a Fig. 1b
Installazione toroide sommatore [Link]

E’ consigliabile l’impiego di un toroide con diametro interno circa doppio del diametro del cavo pas-
sante o del diametro circoscritto del fascio di cavi.

L1 L1

L2 L3 L2 L3

Fig. 2a Fig. 2b Fig. 2c

Installazione toroide sommatore [Link]

Al fine di garantire una risposta lineare del toroide i conduttori devono essere posizionati nel centro
del sensore in modo tale che l’effetto magnetico dei tre cavi sia perfettamente compensato in as-
senza di corrente residua (Fig.2a).
E’ quindi da evitare il montaggio illustrato in fig.2b in cui la fase L3 causa localmente una saturazione
magnetica per cui la somma vettoriale delle tre correnti risulterebbe non nulla.
Le medesime considerazioni si applicano quando il toroide è posizionato in prossimità della curva-
tura dei cavi (fig 2c).
138
138 NA30 - Manuale - 09 - 2009 INSTALLAZIONE
 Collegamenti amperometrici
I circuiti di ingresso delle correnti sono montati nella parte fissa del dispositivo, per cui non è neces-
sario realizzare il cortocircuito dei secondari dei trasformatori amperometrici esternamente al relè
in caso di estrazione del modulo. In caso di sostituzione del relè o di verifiche sui circuiti ampero-
metrici è indispensabile prevedere adatte morsettiere di appoggio per realizzare il cortocircuito dei
secondari. Per motivi di sicurezza è raccomandabile operare in assenza di corrente in linea.

L’apertura del circuito secondario dei TA in presenza di corrente causa tensioni pericolose al
CAUTION secondario e gravi danni al trasformatore

Nel realizzare i collegamenti amperometrici si deve fare attenzione a non superare la prestazione
dei trasformatori di corrente della linea.
Precisamente il carico totale, costituito dal relè di protezione, da altri eventuali relè di protezione o
strumenti di misura e dalla resistenza dei collegamenti, non deve superare la prestazione del TA di
linea.
In particolare il consumo del circuito d’entrata del relè non supera 0.3 VA mentre il carico (espresso
in VA) costituito dai conduttori è dato da:
2
0.018 × L × I n / S
in cui:
L lunghezza complessiva, espressa in m, dei due conduttori relativi a ciascuna fase;
In corrente nominale dei TA di linea espressa in A;
2
S sezione dei conduttori amperometrici espressa in mm .

Ingressi logici
I circuiti d’entrata sono liberi da tensione e privi di polarizzazione; l’attivazione richiede che una
sorgente di alimentazione, preferibilmente la stessa tensione ausiliaria presente nel quadro.
Gli ingressi sono dimensionati per un ampio campo di funzionamento e non è richiesta alcuna pro-
grammazione hw e/o sw.
+UAUX

A B A19
IN1
A20

A21
-UAUX
IN2
A22

B1
IN3
B2

B3
IN4
B4

B5
IN5
B6

Ingressi logici [Link]

I circuiti d’ingresso digitali sono generalmente immuni da disturbi transitori; è comunque opportuno
osservare le seguenti raccomandazioni:
• Posizionare i cavi lontano da conduttori attraversati da elevate correnti evitando percorsi paralleli.
• Utilizzare i temporizzatori associati agli ingressi impostando un ritardo alla acquisizione del segna-
le sufficiente a consentire l’esaurimento dell’eventuale disturbo.
• Realizzare i collegamenti mediante conduttori schermati collegando lo schermo a terra soltanto ad
una estremità, preferibilmente sul relè. Collegamenti a terra multipli potrebbero dar luogo a circo-
lazione di corrente sullo schermo con conseguente disturbo sulla misura e sono perciò da evitare.

Relè finali
Sono disponibili sei relè finali:
K1 e K2 con un contatto di scambio (SPDT, type C).
K3 e K4 con un contatto in chiusura (SPST-NO, tipo A) ed un riferimento comune (terminale A10).
K5 con un contatto in chiusura (SPST-NO, tipo A) e K6, con un contatto in apertura (SPST-NC, tipo B)
ed un riferimento comune (terminale A13).
Si raccomanda di verificare che le caratteristiche dei contatti di uscita dei relè finali siano adeguate
per il carico previsto in termini di corrente, tensione nominale, potere di chiusura e potere di inter-
ruzione facendo riferimento ai dati riportati nelle caratteristiche tecniche.
Per quanto concerne i contatti finali, occorre considerare che tutti gli schemi di collegamento rap-
presentano la condizione di relè non alimentato.
INSTALLAZIONE NA30 - Manuale - 09 - 2009 139
 Porta RS232
Il collegamento tra il personal computer e la porta seriale locale deve essere eseguito mediante il
cavo adattatore RS232/RJ10 tipo L10041 compreso nella fornitura.
Quando è impiegata la porta RS232 essa risulta prioritaria rispetto alla porta Ethernet

Convertitore USB-RS232
Connettore femmina L10 041
Connettore RJ10 1
6
Pin1 4 2 RXD
7
3 3 TXD
8
1 4 DTR
9
2 5 GND

(in assenza di porta seriale su PC)

[Link]

Nel caso di indisponibilità di una interfaccia RS232 sul Personal Computer è necessario impiegare
un convertitore USB-RS232.
Dopo l’installazione del driver relativo al convertitore USB occorre selezionare la medesima por-
ta (tipicamente COM4, COM5, ecc...) nella impostazione dei parametri di comunicazione del sw
ThySetter.

Porta Ethernet
I relè Pro_N possono essere forniti con interfaccia di rete con connessione RJ45 per collegamento
a rete locale in rame oppure con connessione in fibra ottica FX.
Per verifiche di laboratorio è possibile collegare direttamente il Personal Computer al relè attraverso
la porta Ethernet presente sul lato posteriore.
Nel caso di scheda di rete di tipo TX occorre utilizzare un cavo di rete di tipo incrociato, mentre nel
caso di scheda di rete di tipo FX occorre utilizzare un convertitore Ethernet-Fibra ottica adatto per
comunicazione a 100 Mb con fibra ottica dotata di connettore tipo ST per la connessione al relè.

cross cable

[Link]

Per rendere operativo il collegamento, utilizzando il sw ThySetter ed attivando la connessione locale

RS232 occorre:
• Impostare gli indirizzi IP (Host IP address e IP net mask) in modo da realizzare la corrisponden-
za tra i parametri relativi al Personal Computer ed i parametri relativi al relè NTG; i parametri sono
presenti nel sottomenù Ethernet interno al menù Parametri di comunicazione
• Impostare OFF il parametro Autonegotiation sul relè NTG. A tal fine è necessario modificare il
parametro Autonegoziazione presente nel sottomenù Ethernet interno al menù Parametri di
comunicazione
Dopo aver eseguito le modifiche, affinché le nuove impostazioni relative alla comunicazione Ethernet
siano attive, è necessario togliere l’alimentazione ausiliaria e successivamente rialimentare il relè.

140
140 NA30 - Manuale - 09 - 2009 INSTALLAZIONE
 Porta RS485
I collegamenti devono essere realizzati mediante cavo schermato intrecciato rispettando le polarità
con lo schermo collegato ad una sola estremità.
E’ raccomandabile effettuare la terminazione della linea presso i dispositivi periferici, tipicamente
l’unità di supervisione da una parte ed il relè installato nel punto più lontano dall’altra.
A bordo del relè è disponibile un resistore previsto allo scopo; per effettuare la terminazione è suffi-
ciente collegare tra di loro i terminali F2-F3.

PRO-N PRO-N

F1 F1
F2 F2
F3 F3
RS485

RS485
B- F4 B- F4
A+ F5 A+ F5

SUPERVISION UNIT

RS485 B-
120 Ω
A+

Schema collegamenti bus RS485 [Link]

INSTALLAZIONE NA30 - Manuale - 09 - 2009 141

 Porta Thybus
E’ possibile di collegare vari moduli ausiliari Thytronic alla protezione per mezzo di un bus seriale ad
alta velocità; unitamente a moduli di espansione I/O sono previsti anche moduli per la misura della
temperatura e convertitori 4...20 mA.
Il collegamento deve essere realizzato utilizzando cavi schermati di tipo diretto con connessioni
RJ45 di categoria 5; la lunghezza massima del collegamento Thybus tra relè e modulo non deve

MRI
THYBUS INTPUT THYBUS OUTPUT

Pro_N
52
IN1
51
54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 50 K1 5
IN2
49 6
THYBUS

A1 ≅ E1 7
UAUX 48
A2 IN3
47 11
K2

OUTPUT RELAYS
43

BINARY INPUTS
IN4
12
BLOCK OUT

42 13
BLOCK IN

BLOUT-
A17 A15
BLOUT+ OUTPUT
OUTPUT INPUT
INPUT ON 41
A18 A16 IN5 16
RUN
BUS

BUS K3
ON

MODULO 4 RELE’ + 8 INGRESSI DIGITALI MID8 40

1
2
3
4
5
MODULO INGRESSI REMOTI
4 RELAYS + 8 BINARY INPUTS MODULE
RUN MRI 15
35 14
IN6
A19 34
BINARY INPUTS

IN1 33 K4 22
FRONT PANEL
A20 IN7 21
RS232

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 32 20
A21
IN2 31
A22 IN8
30
54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28
3

PT8 MPT8 PT7 MPT7 PT6 MPT6 PT5 MPT5

MPT
THYBUS INPUT THYBUS OUTPUT
OUTPUT INPUT
RUN
BUS
ON

MODULO PT100
MPT
PT100 MODULE

PT1 MPT1 PT2 MPT2 PT3 MPT3 PT4 MPT4

6 PT1 PT8
49
7 MPT1 T1 T8 MPT8 48
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 8 47
PT2 PT7
11 44
MPT2 T2 T7 MPT7
54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 12 43
13 42
PT3 PT6
15 40
MPT3 T3 T6 MPT6
16 39
17 38
PT4 PT5
OUTPUT INPUT ON
20 35
MPT4 T4 T5 MPT5
BUS 21 34
RUN
MODULO INGRESSI REMOTI MID-16 22 33

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
MID16
THYBUS INTPUT THYBUS OUTPUT
54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28

52 5
IN1 IN9
51 6
50 7
IN2 IN10
49 8
OUTPUT INPUT ON
48 11
BUS IN3 IN11
MODULO INGRESSI REMOTI RUN
MID-16
47 12
43 13
BINARY INPUTS

IN4 IN12
42 14
41 15
IN5 IN13
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 40 16
35 20
IN6 IN14
34 21
33 22
IN7 IN15
32 23
31 24
IN8 IN16
30 25
3

142
142 NA30 - Manuale - 09 - 2009 INSTALLAZIONE
 essere superiore a:
• 2 m per collegamento a moduli MRI (max un modulo con 4 relè + 8 ingressi digitali)
• 20 m per collegamento a modulo MOS-4 (max un modulo pannello operatore)
• 30 m per collegamento a modulo MID 16 (max due moduli con 16 ingressi digitali ciascuno)
• 2 m per collegamento a moduli MPT (max un modulo con 8 ingressi per termosonde Pt100)
• 2 m per collegamento a moduli MCI (max un modulo con uscita a corrente impressa).

L’espansione, che può essere realizzata in qualsiasi momento, anche su protezioni in servizio com-
porta le seguenti operazioni:
• Togliere alimentazione al dispositivo.
• Collegare i moduli ausiliari alla porta Thybus rispettando la sequenza INPUT-OUTPUT.[1] Nel caso
di installazione di due MID16 (ingressi digitali), è necessario impostare l’indirizzo Thybus dei due
moduli in modo che essi non abbiano conflitti di comunicazione sul bus; a tal fine occorre modifica-
re l’impostazione di fabbrica su uno dei due moduli, tramite microinterruttori (dip-switch) presenti
sulla scheda frontale ed accessibili dopo la rimozione della targa.

Indirizzo di default Indirizzo modificato per secondo modulo

8 1 8 1
OFF OFF

S1 ON S1 ON

Impostazione indirizzo hw MID16 [Link]

• Alimentare il dispositivo.
• Procedere alla configurazione sw secondo le istruzioni illustrate nel capitolo MESSA IN SERVI-
ZIO.

Nota 1 L’ordine in cui i vari moduli vengono inseriti nella serie non è vincolante.
La massima espansione possibile consente di collegare contemporaneamente alla porta Thybus un modulo MRI, due moduli MID16, un modulo
MPT, un modulo MCI ed eventualmente un modulo MMI nel caso di montaggio con modulo operatore separato.

INSTALLAZIONE NA30 - Manuale - 09 - 2009 143

 Circuiti di blocco
Per i collegamenti dei fili pilota è raccomandabile l’impiego di cavi schermati aventi sezione minima
di 1 mm2 limitando la lunghezza ad un massimo di 5000 m ed avendo cura di collegare a terra lo
schermo da un lato solo.
Per collegamenti particolarmente critici in termini di disturbi di tipo elettromagnetico è raccomanda-
bile l’impiego di fibra ottica e convertitori tipo BFO.

TRIP I>>
BLIN1
BLOUT1

BLIN1
TRIP I>> Block2 IPh TRIP I>>
BLIN1
BLOUT1

TRIP I>>
Any device

Selettività logica e BFO [Link]

Nel caso di inserzione di dispositivi privi di circuiti di blocco dedicati (relè diversi dalle protezioni
PRO_N), oppure nel caso in cui siano necessari ulteriori circuiti di I/O, è possibile utilizzare ingressi
ed uscite (Ingressi logici e relè finali) insieme a circuiti di blocco dedicati.

L’esempio[1] illustrato nella pagina seguente rappresenta una rete ad anello in cui i collegamenti a

S1
TRIP I>>
PRO_N

A19
BINARY INPUTS

Uaux
A20
A21
A22
BLOCK OUT

A17
BLOCK IN

BLOUT-
A15
A18 BLOUT+
A16
BLIN1

S2 S3
BLOUT1

TRIP I>> TRIP I>> PRO_N

START I>> A15

BLOCK OUT
BLOCK IN

BLOUT-
A17
BLOUT+ A16
A18

A19
BINARY INPUTS

A20
A21
A22

Esempio di logica accelerata realizzato mediante l’impiego di un ingresso logico insieme a circuiti di blocco con filo pilota [Link]

filo pilota per la logica accelerata sono realizzati con fibra ottica.
I convertitori BFO (B2.1, B2.2 e B2.3) a cui sono collegate le uscite di blocco BLOUT1 dei relè di prote-
zione NA30 (S3.1, S3.2 e S3.3) realizzano il necessario isolamento tra i segnali di blocco per il corretto
funzionamento della logica accelerata.
Nota 1 Lo schema è proposto come esempio e non deve essere considerato esaustivo per applicazioni reali.

144
144 NA30 - Manuale - 09 - 2009 INSTALLAZIONE
INSTALLAZIONE
B1 B2 B3
RX2 BFO TX1 RX2 BFO TX1 RX2 BFO TX1
FO B1.1 Cu FO B1.2 Cu FO B1.3 Cu
Cu FO Cu FO Cu FO
FO Cu FO Cu FO Cu
Cu FO Cu FO Cu FO
TX2 RX1 TX2 RX1 TX2 RX1

Schema funzionale di protezione a logica accelerata

NA60 NA60 NA60 NA60 NA60 NA60

BLIN
BLIN
BLIN
BLIN
BLIN
BLIN

S1.1 S2.1 S1.2 S2.2 S1.3 S2.3

67-67N 67-67N 67-67N 67-67N 67-67N 67-67N

BLOUT
BLOUT
BLOUT
BLOUT
BLOUT
BLOUT

MRB MRB MRB

NA30 - Manuale - 09 - 2009

B1.1 B1.2 B1.3

BLOUT1
BLOUT2
BLOUT3
BLOUT1
BLOUT2
BLOUT3
BLOUT1
BLOUT2
BLOUT3

BLIN1
BLIN1
BLIN1

BLOUT BLOUT BLOUT

50-51 50-51 50-51

50N 50N 50N
NA10 NA10 NA10
S3.1 S3.2 S3.3

SWITCHGEAR 1 SWITCHGEAR 2 SWITCHGEAR 3

145
146
146
SWITCHGEAR 1 SWITCHGEAR 2 SWITCHGEAR 3
NA60 S1.1 NA60 S2.1 NA60 S1.2 NA60 S2.2 NA60 S1.3 NA60 S2.3

A16 A16 A16 A16 A16 A16

A15 A15 A15 A15 A15 A15

A18 A18 A18 A18 A18 A18

A17 A17 A17 A17 A17 A17

NA10 S3.1 MRB B1.1 NA10 S3.2 MRB B1.2 NA10 S3.3 MRB B1.3
3 3 3
BLOUT1 BLOUT1 BLOUT1 4
4 4

Esempio di collegamenti di relè di protezione PRO_N in logica accelerata

A16 BLOUT+ 11 BLIN- A16 BLOUT+ 11 BLIN- A16 BLOUT+ 11 BLIN-
5 5 5
BLOUT2 BLOUT2 BLOUT2
A15 BLOUT- 12 BLIN+ A15 BLOUT- 12 BLIN+ 6 A15 BLOUT- 12 BLIN+ 6
6

NA30 - Manuale - 09 - 2009

A18 7 A18 7 A18 7
BLOUT3 8 BLOUT3 8 BLOUT3 8
A17 A17 A17

BFO B1.1 BFO B1.2 BFO B1.3

RX2 20 RX2 20 RX2 20
OUT2 21 OUT2 21 OUT2 21

TX2 IN2+ 30 TX2 IN2+ 30 TX2 IN2+ 30

IN2- 29 IN2- 29 IN2- 29

RX1 22 RX1 22 RX1 22

OUT1 23 OUT1 23 OUT1 23

INSTALLAZIONE
 6.4 IMPOSTAZIONI HARDWARE DELLE CORRENTI NOMINALI DEL RELE I n E I En
Le impostazioni di fabbrica relative alle correnti nominali del relè sono:
• Corrente nominale di fase del relè In: 5 A
• Corrente nominale residua del relè IEn: 1 A
Nel caso sia necessario modificare tale impostazione occorre posizionare i microinterruttori posti
sulla scheda di elaborazione, accessibile dopo la rimozione della parte estraibile.

Togliere l’alimentazione ausiliaria prima di rimuovere o reinserire il modulo estraibile.

Allo scopo di evitare eventuali errori di inserimento di un modulo estraibile in una parte fissa
CAUTION di tipo diverso è presente una chiave di codifica che ne impedisce la completa inserzione;
Si raccomanda comunque di non esercitare una forza eccessiva al fine di evirare danni ai circuiti.

Occorre eseguire in sequenza le istruzioni sotto riportate:

• Togliere l’alimentazione ausiliaria,
• Scollegare i connettori RS485 e RJ45 (Ethernet e/o Thybus),

Scollegare le connessioni RS485 e RJ45 [Link]

• Rimuovere la copertura superiore ed aprire lo sportellino per accede alle delle viti di fissaggio.

Rimozione del tegolino superiore per accedere alle viti di fissaggio [Link]

INSTALLAZIONE NA30 - Manuale - 09 - 2009 147

 • Procedendo in sequenza, svitare gradualmente le quattro viti in modo da evitare la fuoriuscita delle
rondelle interne.
Se la protezione è già montata sul quadro elettrico, non è necessario smontare la parte fissa.

Smontaggio [Link]

• Staccare il pannello frontale (MMI) e sganciare la relativa connessione

Separazione del modulo MMI dalla parte fissa [Link]

148
148 NA30 - Manuale - 09 - 2009 INSTALLAZIONE
 • Facendo leva e successivamente utilizzando le maniglie metalliche, rimuovere il modulo estraibile.

Estrazione del modulo [Link]

• Appoggiare il modulo su un piano collegato a terra.[1]

Nota 1 Sono presenti componenti sensibili alle scariche elettrostatiche; al fine di evitare danneggiamenti a causa delle cariche accumulate sul corpo
umano, si raccomanda di osservare le seguenti precauzioni:
- eliminare eventuale differenze di potenziale tra il corpo ed i componenti elettronici toccando la parte metallica,
- evitare di toccare il circuito stampato e le connessioni (tracce e terminali dei componenti),
- evitare contatti del modulo con altre persone,
- posizionare i microinterruttori utilizzando un utensile antistatico,
- evitare contatti accidentali con altri componenti.

INSTALLAZIONE NA30 - Manuale - 09 - 2009 149

 Individuazione dei microinteruttori relativi all’impostazione della corrente nominale sulla scheda di elaborazione(CPU) [Link]

• Posizionare i microinterruttori (dip-switches) situati nella parte destra della scheda di elaborazione
secondo il disegno sotto riportato.

ETHERNET

485

Impostazione di fabbrica:
- In =5 A
IL1
IL2
IL3
IE

5A - IEn =1 A
S5
1A
1 2 3 4

THYBUS

Posizionamento dei microinteruttori relativi all’impostazione della corrente nominale sulla scheda di elaborazione(CPU) [Link]

• Rimontare tutte le parti seguendo l’ordine inverso.

• Ricollegare i connettori RS485 e RJ45 (Ethernet e/o Thybus).

150
150 NA30 - Manuale - 09 - 2009 INSTALLAZIONE
 6.5 PERSONALIZZAZIONE LED
Sul pannello frontale sono presenti le seguenti segnalazioni luminose (LED):
• LED ON di colore verde: in assenza di anomalie il led verde acceso indica che il relè funziona cor-
rettamente, mentre in presenza di anomalia esso si accende in modo intermittente.
• LED 1...5 di colore rosso liberamente assegnabili dall’utente a funzioni di protezione e controllo.
• LED START di colore giallo dedicato alla segnalazione di avviamento.
• LED TRIP di colore rosso dedicato alla segnalazione di intervento.

Avviamento
ON e Diagnostica Intervento

LED 1...5
programmabili
da utente

LEDs Label_LED

6.6 OPERAZIONI FINALI

Prima di alimentare il dispositivo si raccomanda di verificare che:
• Il valore della tensione ausiliaria sia compreso nel campo di funzionamento del relè.
• La corrente nominale (1 A o 5 A) dei trasformatori amperometrici di linea corrisponda a quella
impostata sul relè.
• Tutti i collegamenti siano correttamente eseguiti.
• Tutte le viti siano correttamente avvitate.

INSTALLAZIONE NA30 - Manuale - 09 - 2009 151

 7 TA R AT U R A E M E S S A I N S E R V I Z I O
L’impostazione delle regolazioni può essere effettuata:
• Mediante Personal Computer, dotato di software ThySetter fornito in dotazione.
• Localmente mediante pulsanti e display (MMI).

Per motivi di sicurezza, la modifica di alcuni parametri richiede il reset hardware del relè:
- Grandezze nominali.
WARNING - Parametri relativi alla comunicazione Ethernet (IP host address, IP net mask, Autonegotiation).
La modifica diventa operativa dopo lo spegnimento e la rialimentazione del relè.

7.1 SW ThySetter
Il software ThySetter è un programma “browser” dei dati (taratura, misura, ecc..) presenti nei relè;
esso implementa un motore in grado di ricostruire la struttura dei menù e le associazioni ai dati rela-
tivi per tutti i relè di protezione Thytronic mediante files in formato XML.

Installazione di ThySetter
Il sw ThySetter viene fornito da Thytronic a titolo gratuito; la versione più recente può essere prele-
vata dal sito [Link] (sezione Software pc - area download).

Impiego di ThySetter
Per la descrizione completa occorre far riferimento al manuale d’istruzione di ThySetter che può può
essere prelevata dal sito [Link] (sezione Software pc - area download).

152
152 NA30 - Manuale - 09 - 2009 TARATURA E MESSA IN SERVIZIO
 7.2 MMI (Man Machine Interface)

Sul frontale del relè sono presenti otto pulsanti che permettono all’utente di effettuare le operazioni
di lettura e modifica delle impostazioni.[1]

LEDs

OPEN CB

CLOSE CB

Le modifiche alle regolazioni devono essere effettuate con il relè alimentato.

Tutte le regolazioni sono memorizzate nella memoria non volatile del relè.
I pulsanti hanno il seguente significato:

- (Up) consente di scorrere in senso verticale le voci di menù precedenti.

- (Down) consente di scorrere in senso verticale le voci di menù successive.
- (Left) consente di passare al livello di menù precedente
- (Right) consente di accedere al menù selezionato.
- (Enter) consente di entrare nel menù selezionato e di modificare un parametro.
- (Reset) comando di Reset.
- Comandi interruttore (Apre - Chiude),

All’accensione, il display visualizza il messaggio:

THYTRONIC
PRO-NA30-x
Data e ora (01/01/2000 00:00).
Il led verde ON segnala la presenza della tensione di alimentazione (acceso in modo fisso), e la pre-
senza di eventuali anomalie (lampeggio intermittente).
la retroilluminazione del display si spegne automaticamente dopo un minuto di inattività sulla tastiera.
Mediante i pulsanti (Up) o (Down) è possibile scorrere ciclicamente le voci del menù princi-
pale: READ, SET, COMMUNICATION, TEST
Una volta individuato il sottomenù di interesse, è possibile accedervi mediante l’attivazione del pul-
sante (Right) e quindi scorrere le voci relative tramite i pulsanti (Up) o (Down).
La struttura completa dei menù insieme ad alcuni esempi di navigazione è illustrata nelle pagine
seguenti del presente documento (i valori numerici e le regolazioni sono proposti come esempio e
non corrispondono a situazioni reali).

Lettura delle variabili (READ)

Tutti i dati (misure, regolazioni, parametri, etc...) possono essere visualizzati; essi sono ordinati in
sotto menù funzionalmente omogenei:
“READ >>”
“SERIAL NUMBER >>”
“INFO >>”
“MEASURES >>”
“ACTIVE PROFILE >>”
“PROTECTIONS >>”
“PLC >>”
“CIRCUIT BREAKER SUPERVISION >>”
“DELAYED INPUTS >>”
“INTERNAL STATES >>”
“RELAYS >>”
“PARTIAL COUNTERS >>”
“TOTAL COUNTERS >>”
“SELF-TEST >>”
“PILOT WIRE DIAGNOSTIC >>”
“SELECTIVE BLOCK BLOCK2 >>”
“INTERNAL SELECTIVE BLOCK BLOCK4>>”
“FAULT RECORDING >>”
“EVENTS RECORDING >>”
Nota 1 La modifica delle impostazioni è abilitata solo se risulta attivo il parametro Abilitazione modifica MMI

TARATURA E MESSA IN SERVIZIO NA30 - Manuale - 09 - 2009 153

 La struttura completa dei menu è illustrata nelle pagine seguenti.

Modifica delle regolazioni (SET)

Ai fini della sicurezza è talvolta richiesto che venga impedita la modifica dei parametri di taratura
operando localmente (tasti e display); in tal modo soltanto il personale qualificato potrà accedere
alla modifica delle impostazioni con il sw ThySetter.
Le modifiche sono effettuabili da tastiera solo se risulta attivo il parametro Abilitazione modifica
MMI; tale parametro è impostabile solo mediante sw ThySetter.
La fase di modifica di un parametro richiede la seguente sequenza di operazioni:
• Selezionare il parametro di interesse percorrendo i menù mediante i pulsanti , e
• Entrare nella fase di modifica tenendo premuto per alcuni secondi il pulsante (Enter); lo stato di
modifica in corso è evidenziato dal lampeggio dei LED START e TRIP e dalla comparsa di un cursore
sotto al parametro selezionato.
• Spostare il cursore sul parametro che si intende modificare attivando il pulsante (Enter).
• Modificare il parametro mediante i tasti (incremento) or (decremento).
• Premere il pulsante (Enter); il cursore si sposta in corrispondenza dell’ultimo parametro.
• Premere nuovamente il pulsante (Enter); il cursore scompare e si spegne il LED TRIP, mentre il
LED START continua a lampeggiare.
• Premere il pulsante (Enter) per alcuni secondi sino alla comparsa del messaggio: “Confirm
settings?”
• Rispondere alla richiesta ENTER: YES per confermare la modifica oppure RESET: NO per
abbandonare la modifica.
La conclusione del lampeggio del LED START segnala la conclusione della sequenza di modifica e
l’aggiornamento del parametro.
Il pulsante RESET può essere utilizzato per abbandonare la modifica (invece della risposta ENTER:
YES); il medesimo effetto è ottenibile togliendo l’alimentazione ausiliaria al relè.
Esempio: per impostare il funzionamento del relè K1 con logica normalmente eccitato e modo di
funzionamento memorizzato (ENERGIZED, LATCHED) occorre operare con la sequenza di operazioni
sotto descritta:
• Selezionare il menù Set “SET >>”mediante il pulsante (Down).
• Premere il pulsante (Right) per accedere al menù; viene visualizzato il messaggio:
“BASE >>”
• Scorrere i menù mediante il pulsante (Down)
“INPUTS >>”
“RELAYS >>”
“LEDS >>”
“SELF-TEST RELAY >>”
“ENABLE SETTING BY MMI >>”
“PROFILE SELECTION >>”
“PROFILE A >>”
“PROFILE B >>”
“PLC >>”
“CIRCUIT BREAKER SUPERVISION 52 >>”
“CT SUPERVISION 74CT >>”
“REMOTE TRIPPING >>”
“PILOT WIRE DIAGNOSTIC >>”
“DEMAND MEASURES >>”
• Selezionare il menù “RELAYS >>”, viene visualizzato il messaggio “K1 relay Setpoints
>>”.
• Premere il pulsante (Right) per accedere al menù; viene visualizzato il messaggio:
“Logic DE-ENERGIZED Mode NO LATCHED”
• Premere il pulsante (Enter) per alcuni secondi; la modifica in corso è indicata dal lampeggio di
entrambi i LED START e TRIP.
• Spostare il cursore in corrispondenza del parametro che si intende modificare utilizzando il pul-
sante (Enter), (nel nostro caso sul messaggio “Logic DE-ENERGIZED”,
• Modificare il parametro mediante i pulsanti o “Logic ENERGIZED”,
• Premere il pulsante (Enter) momentaneamente per posizionare il cursore in corrispondenza
dell’ultimo parametro visualizzato sul display, “Mode NO LATCHED”,
• Modificare il parametro mediante i pulsanti o , “Mode LATCHED”,
• Premere nuovamente il pulsante (Enter); il cursore scompare ed il LED TRIP si spegne, mentre
il LED START continua a lampeggiare.
• Premere il pulsante (Enter) per alcuni secondi; viene visualizzato il nuovo messaggio: “Con-
firm settings?”
• Rispondere ENTER: YES per confermare oppure RESET: NO per abbandonare la modifica.

L’accettazione della modifica viene evidenziata dall’arresto del lampeggio dei due LED.

154
154 NA30 - Manuale - 09 - 2009 TARATURA E MESSA IN SERVIZIO
TEST
E’ possibile attivare i test funzionali sui relè finali selezionati.
Mediante i pulsanti (Up) o (Down) è possibile scorrere i menù fino a giungere al menù
“TEST”;
Premere il pulsante (Right) per accedere al menù; viene visualizzato il messaggio: “Test
state: OFF” ad indicare lo stato di test (OFF oppure TEST in atto).[1]
Mediante il pulsante (Down) è possibile scorrere il menù per selezionare:
• Start test,
• Stop test
• Test K1
• Test K2
• Test K3
• Test K4
• Test K5
• Test K6
Ad esempio, per eseguire un test su K1 occorre operare con la sequenza di operazioni sotto
descritta:
• Selezionare il menù Start test “Start test? >>”.
• Premere il pulsante (Right) per avviare la sessione di test; l’accensione di tutti i LED indica la
condizione di test in corso.
• Premere il pulsante (Left) per accedere alla selezione del relè.
• Selezionare il relè K1 mediante il pulsante o fino a visualizzare il messaggio “Test K1 >>
• Premere il pulsante (Right) per avviare il test su K1.
• Per terminare il test occorre selezionare il messaggio “Stop test >>” e premere il pulsante
(Right). Il test viene comunque terminato automaticamente dopo un minuto.

Comunicazione
All’interno del menù COMMUNICATION è possibile leggere e modificare i parametri relativi ai proto-
colli di comunicazione RS485 ed Ethernet.
Mediante i tasti (Up) o (Down) è possibile scorrere il menù fino alla visualizzazione dei
messaggi “RS485 Protocol >>” oppure “Ethernet parameters >>”; per entrare nel
menù desiderato occorre Premere il pulsante (Right).
Ad esempio, per impostare l’indirizzo 12 per il protocollo ModBus, occorre operare con la sequenza
di operazioni sotto descritta:
• Selezionare il menù “COMMUNICATION >>”.
• Mediante il pulsante (Down) Selezionare il menù “RS485 Protocol >>”.
• Premere il pulsante (Right) per entrare nel menù selezionato; viene visualizzato il messaggio:
“Protocol MODBUS”
“Address 1”
“9600 baud”
• Avviare la sequenza di modifica dei parametri (simile a quella descritta nel paragrafo SET):
• Entrare nella fase di modifica tenendo premuto per alcuni secondi il pulsante (Enter); lo stato di
modifica in corso è evidenziato dal lampeggio dei LED START e TRIP e dalla comparsa di un cursore
sotto al parametro selezionato.
• Spostare il cursore sul parametro che si intende modificare attivando il pulsante (Enter), nel-
l’esempio il cursore si posiziona in corrispondenza dell’indirizzo attuale (1).
• Modificare il parametro mediante i tasti (incremento) fino a raggiungere il valore desiderato (12).
• Premere il pulsante (Enter); il cursore si sposta in corrispondenza dell’ultimo parametro.
• Premere nuovamente il pulsante (Enter); il cursore scompare e si spegne il LED TRIP, mentre il
LED START continua a lampeggiare.
• Premere il pulsante (Enter) per alcuni secondi sino alla comparsa del messaggio: “Confirm
settings?”
• Rispondere alla richiesta ENTER: YES per confermare la modifica oppure RESET: NO per
abbandonare la modifica.
• La conclusione del lampeggio del LED START segnala la conclusione della sequenza di modifica e
l’aggiornamento del parametro.

Comandi apertura e chiusura interruttore

Mediante i pulsanti (apertura) e (chiusura) è possibile comandare direttamente l’interrut-
tore. I relè finali, abilitati allo scopo, devono essere selezionati operando all’interno del sottomenù
LEDs-Relays allocation presente nel menù CIRCUIT BREAKER SUPERVISION.

Nota 1 Istantaneamente tutti i relè finali vengono posti a riposo, compresi i relè programmati con funzionamento “normalmente eccitato”

TARATURA E MESSA IN SERVIZIO NA30 - Manuale - 09 - 2009 155

 7.3 STRUTTURA DEI MENU’

THYTRONIC IL1 0.000 In

PRO-NA30-M00-c IL2 0.000 In
DATE: 01/02/2009 IL3 0.000 In
TIME: [Link] IE 0.000 IEn
UE 0.000 IEn
MMI module ON ILmax 0.000 In
MODULES MRI module ON ILmin 0.000 In
------------------ IL 0.000 In
PhiE 0 gr
DTheta 0 DThetaB
Serial number I1 0.000 In
SERIAL NUMBER 0 I2 0.000 In
I2/I1 0.000
IL1-2nd 0.000 In
IL2-2nd 0.000 In
Code NA30-M00-c IL3-2nd 0.000 In
INFO [Link] 1.51 I-2nd/IL 0.000 %
DSP fw Rel 1.31 IL1-3rd 0.000 In
IL2-3rd 0.000 In
IL3-3rd 0.000 In
IE-3rd 0.000 IEn
UE-3rd 0.000 UEn
IL1-4th 0.000 In
MEASURES IL2-4th 0.000 In
IL3-4th 0.000 In
IL1-5th 0.000 In
IL2-5th 0.000 In
IL3-5th 0.000 In
f 0.000 Hz
IL1FIX 0.000 In 50/51
IL2FIX 0.000 In Start I> OFF
IL3FIX 0.000 In Trip I> OFF
IL1ROL 0.000 In CLP I> OFF
49 IL2ROL 0.000 In BLK1 I> OFF
Alarm DThAL1 OFF IL3ROL 0.000 In BLK2IN I> OFF
BLK1 DThAL1 OFF IL1MAX 0.000 In BLK4IN I> OFF
BLK2IN DThAL1 OFF IL2MAX 0.000 In Start I>> OFF
BLK4IN DThAL1 OFF IL3MAX 0.000 In Trip I>> OFF
ACTIVE PROFILE Profile A Alarm DThAL2 OFF IL1MIN 0.000 In CLP I>> OFF
BLK1 DThAL2 OFF IL2MIN 0.000 In BLK1 I>> OFF
BLK2IN DThAL2 OFF IL3MIN 0.000 In BLK2IN I>> OFF
BLK4IN DThAL2 OFF BLK4IN I>> OFF
Trip DTh> OFF Start I>>> OFF
BLK1 DTh> OFF Trip I>>> OFF
BLK2IN DTh> OFF CLP I>>> OFF
BLK4IN DTh> OFF BLK1 I>>> OFF
49 CLP DTh OFF BLK2IN I>>> OFF
50/51 BLK4IN I>>> OFF
50N/51N
59N 50N/51N
59N
PROTECTIONS 67N Start IE> OFF
Start UE> OFF
2ndh-REST Start I2ndh> OFF Trip IE> OFF
Trip UE> OFF
74TCS CLP IE> OFF
74TCS BLK1 UE> OFF
BF BLK1 IE> OFF
Start 74TCS OFF Start UE>> OFF
READ 74CT BLK2IN IE> OFF
Trip 74TCS OFF Trip UE>> OFF
BLK4IN IE> OFF
BLK1 74TCS OFF BLK1 UE>> OFF
Start IE>> OFF
67N Trip IE>> OFF
BF CLP IE>> OFF
Start IED> OFF
Trip Int/Ext OFF BLK1 IE>> OFF
Trip IED> OFF
Start IBF> OFF BLK2IN IE>> OFF
CLP IED> OFF
Start IEBF> OFF BLK4IN IE>> OFF
BLK1 IED> OFF
Start BF OFF Start IE>>> OFF
BLK2IN IED> OFF
Trip BF OFF Trip IE>>> OFF
BLK1 BF OFF BLK4IN IED> OFF
Start IED>> OFF CLP IE>>> OFF
Trip IED>> OFF BLK1 IE>>> OFF
74CT
CLP IED>> OFF BLK2IN IE>>> OFF
Start I* OFF
BLK1 IED>> OFF BLK4IN IE>>> OFF
Trip S< OFF
BLK1 S< OFF BLK2IN IED>> OFF
BLK4IN IED>> OFF
Start IED>>>OFF
User SW name: xxx Trip IED>>>OFF
DATE: 01/08/2007 CLP IED>>>OFF
PLC state: RESET PLC State 1: 0 BLK1 IED>>>OFF
PLC version: 01.11 PLC State 2: 0 BLK2IN IED>>>OFF
PLC BLK4IN IED>>>OFF
Error: none PLC State x: 0
Warning: none PLC State 32: 0 Start IED>>>>OFF
Trip IED>>>>OFF
PLC STATES
CLP IED>>>>OFF
BLK1 IED>>>>OFF
BLK2IN IED>>>>OFF
CB-OPEN Cmd OFF BLK4IN IED>>>>OFF
CB-CLOSE Cmd OFF
CB state ?
CB COMMANDS State [Link] OFF
CIRCUIT BREAKER CB POSITION State SumI OFF
SUPERVISION CB DIAGNOSTIC State SumI^2t OFF
State tbreak OFF
SumIL1 0 In
SumIL2 0 In
SumIL3 0 In
SumIL1^2t 0 In^2s
Binary IN1 OFF SumIL2^2t 0 In^2s
Binary IN2 OFF SumIL3^2t 0 In^2s
DELAYED INPUTS Binary IN3 OFF
Binary IN4 OFF
Binary IN5 OFF

PROCEED READ MENU’ NA20_menu1.ai

156
156 NA30 - Manuale - 09 - 2009 TARATURA E MESSA IN SERVIZIO
 INTERNAL STATES
LEDs reset OFF
Prof. switch OFF
Block1: OFF
Block2:
Generic OFF
PREVIOUS READ MENU’ Block2 50 OFF
Block2 50N OFF
TCS1 OFF
TCS2 OFF
[Link] BF OFF
Remote trip OFF
INTERNAL STATES ParAlDthAL1cnt 0
52a OFF
52b OFF ParBk1DthAL1cnt 0
CB OPEN Cmd OFF ParBk2DthAL1cnt 0
CB CLOSE Cmd OFF ParAlDthAL2cnt 0 ParStI>cnt 0
CB Monitor OFF ParBk1DthAL2cnt 0 ParTrI>cnt 0
Reset count. OFF ParBk2DthAL2cnt 0 ParBk1I>cnt 0
Fault trig OFF ParTrDth>cnt 0 ParBk2I>cnt 0
Reset Demand OFF ParBk1Dth>cnt 0 ParStI>>cnt 0
Thermal image ParBk2Dth>cnt 0 ParTrI>>cnt 0
init OFF ParBk1I>>cnt 0
74VT ext. OFF ParBk2I>>cnt 0
ParStIE>cnt 0
ParStI>>>cnt 0
ParTrIE>cnt 0
ParTrI>>>cnt 0
ParBk1IE>cnt 0
K1 relay OFF ParBk1I>>>cnt 0
ParBk2IE>cnt 0
K1 coil OK ParBk2I>>>cnt 0
ParStIE>>cnt 0
K2 relay OFF ParTrIE>>cnt 0
K2 coil OK ParStIED>cnt 0
ParBk1IE>>cnt 0 ParTrIED>cnt 0
K3 relay OFF ParBk2IE>>cnt 0 ParBk1IED>cnt 0
K3 coil OK ParStIE>>>cnt 0
RELAYS K4 relay OFF ParBk2IED>cnt 0
ParTrIE>>>cnt 0 ParStIED>>cnt 0
K4 coil OK ParBk1IE>>>cnt 0
K5 relay OFF ParTrIED>>cnt 0
ParBk2IE>>>cnt 0 ParBk1IED>>cnt 0
K5 coil OK
K6 relay OFF ParBk2IED>>cnt 0
ParStUE>cnt 0
K6 coil OK ParStIED>>>cnt 0
ParTrUE>cnt 0
ParTrIED>>>cnt 0
ParBk1UE>cnt 0
ParBk1IED>>>cnt 0
ParStUE>>cnt 0
49 Counters ParBk2IED>>>cnt 0
ParRtUE>>cnt 0
50/51 Counters ParStIED>>>>cnt 0
ParBk1UE>>cnt 0
50N/51N Counters ParTrIED>>>>cnt 0
59N Counters ParBk1IED>>>>cnt 0
PARTIAL COUNTERS 67N Counters ParBk2IED>>>>cnt 0
2ndh-REST Counters ParStI2ndh>cnt 0
ParTr74TCScnt 0
74TCS Counters ParBk1-74TCScnt 0
CB Counters [Link] 0
74CT Counters
ParTr74CTcnt 0
BF Counters ParBk1-74CTcnt 0 ParStBFcnt 0
READ ParTrTrcnt 0
ParBk1BFcnt 0
TotAlDthAL1cnt 0
TotBk1DthAL1cnt 0
TotBk2DthAL1cnt 0
TotAlDthAL2cnt 0
TotBk1DthAL2cnt 0 TotStI>cnt 0
TotBk2DthAL2cnt 0 TotTrI>cnt 0
TotTrDth>cnt 0 TotBk1I>cnt 0
TotBk1Dth>cnt 0 TotBk2I>cnt 0
TotBk2Dth>cnt 0 TotStI>>cnt 0
TotTrI>>cnt 0
49 Counters TotBk1I>>cnt 0
TotStIE>cnt 0 TotBk2I>>cnt 0
50/51 Counters
TotTrIE>cnt 0 TotStI>>>cnt 0
50N/51N Counters TotBk1IE>cnt 0
59 Counters TotTrI>>>cnt 0
TotBk2IE>cnt 0 TotBk1I>>>cnt 0
TOTAL COUNTERS 67N Counters TotStIE>>cnt 0
2ndh-REST Counters TotBk2I>>>cnt 0
TotTrIE>>cnt 0
74TCS Counters
TotBk1IE>>cnt 0
CB Counters
TotBk2IE>>cnt 0
74CT Counters
TotStIE>>>cnt 0
BF Counters
TotTrIE>>>cnt 0
TotBk1IE>>>cnt 0
Protections TotBk2IE>>>cnt 0 TotStIED>cnt 0
ON SERVICE TotTrIED>cnt 0
Global self-test TotStUE>cnt 0 TotBk1IED>cnt 0
OK TotTrUE>cnt 0 TotBk2IED>cnt 0
System OK TotBk1UE>cnt 0 TotStIED>>cnt 0
Data-base: TotStUE>>cnt 0 TotTrIED>>cnt 0
boot OK TotRtUE>>cnt 0
run-time OK TotBk1IED>>cnt 0
TotBk1UE>>cnt 0 TotBk2IED>>cnt 0
Data BUS: TotStIED>>>cnt 0
heavy OK
minor OK TotStI2ndh>cnt 0 TotTrIED>>>cnt 0
DSP: TotBk1IED>>>cnt 0
TotTr74CTcnt 0 TotBk2IED>>>cnt 0
state RUN TotBk1-74CTcnt 0
boot OK TotStIED>>>>cnt 0
run-time RUN [Link] 0 TotTrIED>>>>cnt 0
Ram: TotBk1IED>>>>cnt 0
boot OK TotTr74TCScnt 0 TotBk2IED>>>>cnt 0
run-time OK TotBk1-74TCScnt 0
SELF-TEST Oscillography:
run-time OK TotStBFcnt 0
PLC: TotTrTrcnt 0
boot OK TotBk1BFcnt 0
run-time OK
I/O verify:
boot OK
major OK
minor OK
I/O verify PLC:
boot OK
major OK
minor OK
MMI-board:
boot OK
run-time OK
Program OK
PROCEED READ MENU’
NA30_menu2.ai

TARATURA E MESSA IN SERVIZIO NA30 - Manuale - 09 - 2009 157

 PREVIOUS READ MENU’

PILOT WIRE BreakedBLIN1 OFF

DIAGNOSTIC ShortedBLIN1 OFF
BLOCK2IN-IPh OFF
BLOCK2IN-IE OFF ST-IPh-BLK2 OFF
SELECTIVE BLOCK BLOCK2 INPUT tB timeout OFF ST-IE-BLK2 OFF
BLOCK2 BLOCK2 OUTPUT BLK2OUT-IPh OFF
BLK2OUT-IE OFF
BLK2OUT-IPh/IE OFF
INTERNAL ST-IPh-BLK4 OFF
SELECTIVE BLOCK ST-IE-BLK4 OFF
BLOCK4 BLK4OUT OFF

Fault 0 Cause:
No faults
Operating phase:
Date:
Time:
IL1r: 0 In
IL2r: 0 In
Fault 0 (last) IL3r: 0 In
Fault 1 IEr: 0 IEn
FAULT RECORDING Fault 2 UEr: 0 UEn
Fault ... PhiEr: 0 gr
Fault 299 DTheta-r:
0 DThetaB
Binary IN 5-1:00..
Fault .. cause:
Relay OUT 6-1:00..
No faults
Operating phase:
Date:
Time:
.....:
.....:
Relay OUT:

Event0 (last):
IN1 on
Date
Time
Event1:
EVENTS RECORDING IN1 on
Date
Time Eventxx:
Settings
Date
Event19:
Time
Settings
Date
Time

PROCEED SET MENU’

NA30_menu-[Link]

158
158 NA30 - Manuale - 09 - 2009 TARATURA E MESSA IN SERVIZIO
 Plant
.................
Reading RELATIVE
In 5 A
Inp 100 A
BASE IEn 1 A
IEnp 100 A
UEn 100 V
UEnp 1000 V
fn 50 Hz
LANGUAGE English Logic Active-ON
ON Delay
tIN1ON 0 s
Binary input IN1 OFF Delay
Binary input IN2 tIN1OFF 0 s
Binary input IN3 Logic Active-ON
INPUTS IN1 matching None ON Delay
Binary input IN4 tIN1ON 0 s
Binary input IN5 OFF Delay
Logic DE-ENERGIZED tIN1OFF 0 s
Mode NO LATCHED IN1 matching None
K1 relay
Min. pulse width
K2 relay tTR1 150 ms
K3 relay
RELAYS K4 relay
Logic DE-ENERGIZED
K5 relay
Mode NO LATCHED
K6 relay
Min. pulse width
tTR6 150 ms

Start LED logic

NO LATCHED
Trip LED logic
NO LATCHED
LED 1 logic
NO LATCHED
LEDs LED 2 logic
NO LATCHED
LED 3 logic
NO LATCHED
LED 4 logic
NO LATCHED
LED 5 logic
NO LATCHED

Minor failure
SELF-TEST RELAY alarm YES
Self-test relay -

Param. setting
MMI
enablr ON

Active Profle
A
SET

IB IB 1 In
DthIN 0 DThetaB
KINR 2
T 10 min
DthCLP Mode OFF
DthCLP 0.1 s
Dth2ndh-REST OFF
DthAL1 Enable OFF
DthAL1 0.5 DthetaB
DthAL1BLK1 OFF
DthAL1BLK2IN OFF
Common
DthAL1BLK2OUT OFF
DthAL1 Element
49 DthAL1BLK4 OFF
DthAL2 Element DthAL2 Enable OFF
Relays DthAL1
Dth> Element DthAL2 1 DthetaB
DthAL1-K -
LEDs DthAL1 DthAL2BLK1 OFF
DthAL1-L - DthAL2BLK2IN OFF
DthAL2BLK2OUT OFF
PROFILE A DthAL2BLK4 OFF
Dth> Enable OFF
Dth> 1.2 DthetaB Relays DthAL2
Dth>BLK1 OFF DthAL2-K -
Dth>BLK2IN OFF LEDs DthAL2
Dth>BLK2OUT OFF DthAL2-L -
Dth>BLK4 OFF
Dth>BF OFF
Dth>disby50-51 OFF
Relays Dth>
Dth>-K -
LEDs DthAL1
Dth>-L -

PROCEED SET MENU’ PROCEED PROFILE A MENU’

NA30_menuset1.ai

TARATURA E MESSA IN SERVIZIO NA30 - Manuale - 09 - 2009 159

 PREVIOUS PROFILE A MENU’
I> Enable OFF
ICLP> Mode OFF
PREVIOUS SET MENU’ tCLP> 0.1 s
t>RES 0 s
Type Characteristic:
I>Curve DEFINITE
I>def enable OFF
I>def 1 In
ICLP>def 2 In
t>def 1 s
I>inv enable OFF
I>inv 1 In
ICLP>inv 2 In
t>inv 10 s I>> Enable OFF
I>BLK1 OFF ICLP>> Mode OFF
I>BLK2IN OFF tCLP>> 0.1 s
I>BLK2OUT OFF t>>RES 0 s
I>BLK4 OFF Type Characteristic:
I>2ndh-REST OFF I>>Curve DEFINITE
I>BF OFF I>>def enable OFF
Relays I> I>>def 1 In
I>ST-K - ICLP>>def 2 In
I>TR-K - t>>def 1 s
LEDs I> I>>inv enable OFF
I>ST-L - I>>inv 1 In
I> Element I>TR-L -
ICLP>>inv 2 In
50/51 I>> Element t>>inv 5 s
I>>> Element I>>BLK1 OFF
I>>> Enable OFF
I>>BLK2IN OFF
ICLP>>> Mode OFF
I>>BLK2OUT OFF
tCLP>>> 0.1 s
I>>BLK4 OFF
t>>>RES 0 s
I>>2ndh-REST OFF
I>>>def enable OFF
I>>BF OFF
I>>>def 1 In
I>disbyI>> OFF
ICLP>>>def 2 In
Relays I>>
t>>>def 1 s
I>>ST-K -
I>>>BLK1 OFF
I>>TR-K -
SET I>>>BLK2IN OFF
LEDs I>>
I>>>BLK2OUT OFF
I>>ST-L -
I>>>BLK4 OFF I>>TR-L -
I>>>2ndh-REST OFF
I>>>BF OFF
I>disbyI>>> OFF
I>>disbyI>>> OFF
Relays I>>>
I>>>ST-K -
I>>>TR-K -
LEDs I>>>
I>>>ST-L -
I>>>TR-L -

IE> Enable OFF

IECLP> Mode OFF
tECLP> 0.1 s
tE>RES 0 s
Type Characteristic:
IE>Curve DEFINITE
IE>def enable OFF
IE>def 1 IEn
IECLP>def 2 IEn
tE>def 1 s
IE>inv enable OFF
IE>inv 1 IEn
IECLP>inv 2 IEn
tE>inv 10 s
IE>BLK1 OFF
IE>BLK2IN OFF
IE>BLK2OUT OFF IE>> Enable OFF
IE>BLK4 OFF IECLP>> Mode OFF
IE>2ndh-REST OFF tECLP>> 0.1 s
IE>BF OFF tE>>RES 0 s
Relays IE> IE>>def enable OFF
IE>ST-K - IE>>def 1 IEn
IE>TR-K - IECLP>>def 2 IEn
LEDs IE> tE>>def 1 s
IE>ST-L - IE>>BLK1 OFF
IE> Element IE>TR-L - IE>>BLK2IN OFF
50N/51N IE>> Element IE>>BLK2OUT OFF
IE>>> Element IE>>BLK4 OFF
IE>>> Enable OFF IE>>2ndh-REST OFF
IECLP>>> Mode OFF IE>>BF OFF
tECLP>>> 0.1 s IE>disbyIE>> OFF
tE>>>RES 0 s Relays IE>>
IE>>>def enable OFF IE>>ST-K -
IE>>>def 1 IEn IE>>TR-K -
IECLP>>>def 2 IEn LEDs IE>>
tE>>>def 1 s IE>>ST-L -
IE>>>BLK1 OFF IE>>TR-L -
IE>>>BLK2IN OFF
IE>>>BLK2OUT OFF
IE>>>BLK4 OFF
IE>>>2ndh-REST OFF
IE>>>BF OFF
IE>disbyIE>>> OFF
IE>>disbyIE>>> OFF
Relays IE>>>
IE>>>ST-K -
IE>>>TR-K -
LEDs IE>>>
IE>>>ST-L -
IE>>>TR-L -

PROCEED SET MENU’ PROCEED PROFILE A MENU’ NA30_menuset2.ai

160
160 NA30 - Manuale - 09 - 2009 TARATURA E MESSA IN SERVIZIO
 PREVIOUS PROFILE A MENU’
74VText59N OFF

PREVIOUS SET MENU’

UE> Enable OFF
tUE>RES 0 s
Type Characteristic
UE>Curve DEFINITE
UE>def enable OFF
UE>def 0.1 UEn
tUE>def 1 s
Common UE<inv enable OFF
59N UE> Element UE>inv 0.1 UEn
UE>> Element tUE>inv 10 s
UE>BLK1 OFF
UE>BF OFF
Relays UE>
UE>ST-K -
UE>TR-K -
LEDs UE>
UE>ST-L -
UE>TR-L -

tUE>>RES 0 s
UE>>def enable OFF
UE>>def 0.1 UEn
tUE>>def 1 s
UE>>BLK1 OFF
UE>disbyUE>> OFF
UE>>BF OFF
Relays UE>>
UE>>ST-K -
UE>>TR-K -
LEDs UE>>
UE>>ST-L -
UE>>TR-L -

IED>> Enable OFF

IEDCLP>> Mode OFF
SET tEDCLP>> 0.1 s
Mode67N I tED>>RES 0 s
3Votype67N UE Type Characteristic:
Insens-Zone OFF IED>>Curve DEFINITE
M 1.5 IED>>def enable OFF
74VTint67N OFF IED>>def 1 IEn
74VText67N OFF UED>>def 0.1 UEn
ThetaE>>def 60 gr
IED> Enable OFF BetaE>>def 45 gr
IEDCLP> Mode OFF IEDCLP>>def 1.5 IEn
tEDCLP> 0.1 s tED>>def 1 s
tED>RES 0 s IED>>inv enable OFF
Type Characteristic: IED>>inv 1 IEn
IED>Curve DEFINITE UED>>inv 0.1 UEn
IED>def enable OFF ThetaE>>inv 60 gr
IED>def 1 IEn BetaE>>inv 45 gr
UED>def 0.1 UEn IEDCLP>>inv 1.5 IEn
ThetaE>def 60 gr tED>>inv 10 s
BetaE>def 45 gr IED>>BLK1 OFF
IEDCLP>def 1.5 IEn IED>>BLK2IN OFF
tED>def 1 s IED>>BLK2OUT OFF
IED>inv enable OFF IED>>BLK4 OFF
IED>inv 1 IEn IED>disbyIED>> OFF
UED>inv 0.1 UEn IED>>BF OFF
ThetaE>inv 60 gr Relays IED>>
BetaE>inv 45 gr IED>>ST-K -
IEDCLP>inv 1.5 IEn IED>>TR-K -
tED>inv 10 s LEDs IED>>
IED>BLK1 OFF IED>>ST-L -
IED>BLK2IN OFF IED>>TR-L -
IED>BLK2OUT OFF
IED>BLK4 OFF
IED>BF OFF IED>>> Enable OFF
Relays IED> IEDCLP>>> Mode OFF
IED>ST-K - tEDCLP>>> 0.1 s
IED>TR-K - tED>>>RES 0 s
LEDs IED> IED>>>def enable OFF
Common IED>ST-L - IED>>>def 1 IEn
IED> Element IED>TR-L - UED>>>def 0.1 UEn
67N IED>> Element ThetaE>>>def 60 gr
IED>>> Element BetaE>>>def 45 gr
IED>>>> Element IEDCLP>>>def 1.5 IEn
IED>>>> Enable OFF
tED>>>def 1 s
IEDCLP>>>> Mode OFF
IED>>>BLK1 OFF
tEDCLP>>>> 0.1 s
IED>>>BLK2IN OFF
tED>>>>RES 0 s
IED>>>BLK2OUT OFF
IED>>>>def enable OFF
IED>>>BLK4 OFF
IED>>>>def 1 IEn
IED>disbyIED>>> OFF
UED>>>>def 0.1 UEn
IED>>disbyIED>>> OFF
ThetaE>>>>def 60 gr
IED>>>BF OFF
BetaE>>>>def 45 gr
Relays IED>>>
IEDCLP>>>>def 1.5 IEn
IED>>>ST-K -
tED>>>>def 1 s
IED>>>TR-K -
IED>>>>BLK1 OFF
LEDs IED>>>
IED>>>>BLK2IN OFF
IED>>>ST-L -
IED>>>>BLK2OUT OFF IED>>>TR-L -
IED>>>>BLK4 OFF
IED>disbyIED>>>> OFF
IED>>disbyIED>>>> OFF
IED>>>disbyIED>>>> OFF
IED>>>>BF OFF
Relays IED>>>>
IED>>>>ST-K -
IED>>>>TR-K -
LEDs IED>>>>
IED>>>>ST-L -
PROCEED SET MENU’ PROCEED PROFILE A MENU’ IED>>>>TR-L -

NA30_menuset3a.ai

TARATURA E MESSA IN SERVIZIO NA30 - Manuale - 09 - 2009 161

 PREVIOUS PROFILE A MENU’ I2ndh> Enable OFF
I2ndh> 10 %
t2ndh>RES 0.1 s
PREVIOUS SET MENU’ 2nd-REST Relays I2ndh>
I2ndh>ST-K -
LEDs I2ndh>
I2ndh>ST-L -
74TCS Enable OFF
74TCS-BLK1 OFF
Relays 74TCS
74TCS-ST-K -
74TCS
74TCS-TR-K -
LEDs 74TCS
74TCS-ST-L - ModeBLIN1 OFF
74TCS-TR-L - tB-IPh 2 s
ModeBLOUT1 OFF
tB-IE 2 s
tF-IPh 1 s
BLOCK2 INPUT Relays BLOCK2IN
tB-K - tF-IE 1 s
BLOCK2 LEDs BLOCK2IN tF-Iph/IE 1 s
tB-L - Relays BLOCK2OUT
BLK2OUT-IPh-K -
BLOCK2 OUTPUT BLK2OUT-IE-K -
BLK2OUT-IPh/IE-K-
tFI-IPh 1 s
BLOCK4 LEDs BLOCK2OUT
tFI-IE 1 s
BLK2OUT-IPh-L -
BF Enable OFF BLK2OUT-IE-L -
IBF> enable ON BLK2OUT-IPh/IE-L-
IBF> 0.1 In
IEBF> enable ON
IEBF> 0.1 IEn
tBF 1 s
BF-BLK1 OFF
BF
CB Input ON
Relays BF
BF-ST-K -
BF-TR-K -
PROFILE B SAME FOR PROFILE A LEDs BF
BF-ST-L -
BF-TR-L -

Switch 1: 0
Enable ON Switch 2: 0
Relays K1 Switch x: 0
PLC LEDS L1 Switch 32: 0
PLC SWITCHES PLC Timer 1: 0
PLC TIMERS PLC Timer 2: 0
[Link] OFF
PLC Timer x: 0 [Link] 10000
PLC Timer 24: 0
ModeSumI OFF
SumI 5000 In
ModeSumI^2t OFF
tbreak 0.05 s
CBopen-K - SumI^2t 5000In^2s
SET CBclose-K - Mode-tOpen OFF
LEDs-Relays allocation CBopen-L - Ktrig-break -
CIRCUIT BREAKER
SUPERVISION CBclose-L - tbreak 1 s
Relays
CB Diagnostic [Link]-K -
SumI-K -
74CT Enable OFF SumI-2t-K -
S< 0.5 tbreak-K -
I*enable ON LEDs
I* 0.1 In [Link]-L -
CT SUPERVISION tS< 1 s SumI-L -
74CT S<BLK1 OFF SumI-2t-L -
Relays S< tbreak-L -
S<TR-K -
LEDs S<
S<TR-L -

Relays
REMOTE RemTrip-K -
TRIPPING LEDs
RemTrip -

PulseBLOUT1 OFF
PulseBLIN1 OFF
PILOT WIRE Relays
DIAGNOSTIC PulseBLIN1-K -
LEDs
PulseBLIN1-L -
Periods
DEMAND tFix 15 min
MEASURES tRoll 5 min
[Link] 12

Protocol MODBUS
RS485
Address 1
Protocol
9600 baud
COMMUNICATION IP Address
[Link]
Ethernet SubNet Mask
Parameters [Link]
Autonegotiation ON
Test state: OFF NTP Synch. OFF
Stop test? >>
Start test? >>
Test K1 ? >>
TEST Test K2 ? >>
Test K3 ? >>
Test K4 ? >>
Test K5 ? >>
Test K6 ? >>
NA30_menuset4.ai

162
162 NA30 - Manuale - 09 - 2009 TARATURA E MESSA IN SERVIZIO
 7.4 MANUTENZIONE

I relè Pro-N non richiedono alcuna particolare manutenzione; tutti i circuiti utilizzano componenti
statici di elevata qualità ed i semilavorati vengono sottoposti a verifiche dinamiche di funzionamento
prima dell’assemblaggio dell’apparecchio completo.
I circuiti dedicati ed il firmware preposto alla funzione di autodiagnosi (Self-test) operano un control-
lo continuo sul funzionamento del relè.
La possibilità di leggere il valore delle grandezze misurate (il relè utilizzato come strumento di misura)
consente di verificare in qualsiasi momento sia i parametri dell’impianto che il funzionamento del
relè di protezione mediante il confronto con le misure restituite da strumenti esterni.
Le informazioni memorizzate in occasione di un intervento (Guasti) e le registrazioni oscillografiche
costituiscono un utile elemento di analisi per determinare il corretto funzionamento del relè; inoltre
l’assenza di messaggi di allarme costituisce garanzia sulla funzionalità per cui, in condizioni normali,
non è necessario eseguire verifiche ulteriori.

7.5 RIPARAZIONI
Non sono previsti interventi di riparazione a cura del cliente; qualora in seguito a qualsiasi anomalia
di funzionamento le verifiche sopra descritte confermassero la presenza di un guasto, occorrerà
inviare il relè in fabbrica per la riparazione e le conseguenti operazioni di calibrazione.

7.6 MAGAZZINAGGIO
L’immagazzinamento dei relè di protezione PRO-N deve essere effettuato nel rispetto delle condizioni
di temperatura previste; l’umidità relativa non deve portare a formazione di condensa o ghiaccio.
Si consiglia di conservare gli apparecchi nei propri imballaggi; in caso di un lungo periodo di imma-
gazzinamento, in special modo in condizioni climatiche critiche, si raccomanda di alimentare l’appa-
recchio per un tempo di alcune ore prima della messa in servizio allo scopo di portare in condizione
di regime i circuiti e stabilizzare il funzionamento dei componenti.

TARATURA E MESSA IN SERVIZIO NA30 - Manuale - 09 - 2009 163

 8 APPENDICE
8.1 APPENDICE A1 - Curve a tempo dipendente IEC
‡ Formula generale
La formula generale, secondo le norme IEC 60255-3/BS142, è la seguente:[1]

K
t = t> inv ·
[(I/I> inv)α-1]

Dove:
• t = tempo d’intervento (espresso in secondi).
• t I>inv = regolazione tempo d’intervento (espresso in secondi).
• I = corrente misurata.
• I>inv = regolazione della soglia d’intervento.

Costante α
• α = 0.02 per la curva IEC di tipo A a tempo inverso (Normal inverse).
• α = 1 per la curva IEC di tipo B a tempo molto inverso (Very inverse).
• α = 2 per la curva IEC di tipo C a tempo estremamente inverso (Extremely inverse).

Coefficiente K
• K = 0.14 per la curva IEC di tipo A a tempo inverso (Normal inverse).
• K = 13.5 per la curva IEC di tipo B a tempo molto inverso (Very inverse).
• K = 80 per la curva IEC di tipo C a tempo estremamente inverso (Extremely inverse).

Per tutte le caratteristiche a tempo inverso vale quanto segue:

• Il valore asintotico di riferimento (minima corrente d’intervento) è pari a 1.1 volte la soglia im-
postata.
• Il valore minimo del tempo d’intervento è pari a 0.1 s.
• Le caratteristiche sono definite tra 1.1 e 20 volte la soglia impostata[2][3]

Nota 1 Nella formula è utilizzata la simbologia relativa alla funzione di massima corrente. Le descrizione completa della simbologia relativa alle curve
a tempo dipendente relative alle protezioni 50/51 e 50N/51N è presente nel paragrafo 4.4 FUNZIONI DI PROTEZIONE
Nota 2 Quando la regolazione della soglia supera 2.5 In per la protezione 50/51 e 0.5 IEn per la protezione 50N/51N, l’estremo superiore del campo di
misura è limitato a 50 In e 10 IEn rispettivamente
Note 3 Quando la regolazione della soglia supera 20 volte la soglia, il tempo d’intervento è limitato al valore corrispondente a 20 volte la soglia

164
164 NA30 - Manuale - 09 - 2009 APPENDICE
‡ Prima soglia protezione 50/51 - Curve IEC a tempo inverso (tipo A)

t [s]
10000 0.14
t =t> inv ·
[(I/I> inv)0.02-1]

1000

t> inv = 60 s
100

t> inv = 10 s

t> inv = 5 s
10

t> inv = 1 s

t> inv = 0.5 s

1

t> inv = 0.2 s

t> inv = 0.1 s

0.1 t> inv = 0.02 s

0.01
I /I>inv
2 3 4 5 6 7 8 9 10 20
1.1

Nota: il tempo d’intervento impostato è riferito ad un valore di corrente pari a I/I>inv = 700
F_51-[Link]

APPENDICE NA30 - Manuale - 09 - 2009 165

‡ Prima soglia protezione 50/51 - Curve IEC a tempo molto inverso (tipo B)

t [s]
10000
t =t> inv · 13.5
[(I/I> inv) -1]

1000

100

t> inv = 60 s

10
t> inv = 10 s

t> inv = 5 s

1
t> inv = 1 s

t> inv = 0.5 s

t> inv = 0.1 s

t> inv = 0.2 s

0.1 t> inv = 0.02 s

0.01
I /I>inv
2 3 4 5 6 7 8 9 10 20
1.1
Nota: il tempo d’intervento impostato è riferito ad un valore di corrente pari a I/I>inv = 14.5
F_51-[Link]

166
166 NA30 - Manuale - 09 - 2009 APPENDICE
‡ Prima soglia protezione 50/51 - Curve IEC a tempo estremamente inverso (tipo C)

t [s]
100000
t =t> inv · 80
[(I/I> inv)2-1]

10000

1000

100

t> inv = 60 s
10

t> inv = 10 s

1 t> inv = 5 s

t> inv = 1 s

0.1
t> inv = 0.02 s t> inv = 0.1 s t> inv = 0.2 s t> inv = 0.5 s

0.01 I /I >inv
2 3 4 5 6 7 8 9 10 20
1.1

Nota: il tempo d’intervento impostato è riferito ad un valore di corrente pari a I/I>inv = 9

F_51-[Link]

APPENDICE NA30 - Manuale - 09 - 2009 167

‡ Prima soglia protezione 50N/51N - Curve IEC a tempo inverso (tipo A)

t [s]
10000 0.14
t =t E> inv ·
[(IE/IE> inv)0.02-1]

1000

t E>inv = 60 s
100

t E>inv = 10 s

t E>inv = 5 s
10

t E>inv = 1 s

t E>inv = 0.5 s
1

t E>inv = 0.2 s

t E>inv = 0.1 s

0.1 t E>inv = 0.02 s

0.01
IE /IE >inv
2 3 4 5 6 7 8 9 10 20
1.1

Nota: il tempo d’intervento impostato è riferito ad un valore di corrente residua pari a IE /IE >inv = 700
F_51N-[Link]

168
168 NA30 - Manuale - 09 - 2009 APPENDICE
‡ Prima soglia protezione 50N/51N - Curve IEC a tempo molto inverso (tipo B)

t [s]
10000
t =t E> inv · 13.5
[(IE/IE> inv) -1]

1000

100

t E>inv = 60 s

10
t E>inv = 10 s

t E>inv = 5 s

1
t E>inv = 1 s

t E>inv = 0.5 s
t E>inv = 0.1 s

t E>inv = 0.2 s

0.1 t E>inv = 0.02 s

0.01
I E /IE >inv
2 3 4 5 6 7 8 9 10 20
1.1

Nota: il tempo d’intervento impostato è riferito ad un valore di corrente residua pari a IE/IE>inv = 14.5
F_51N-[Link]

APPENDICE NA30 - Manuale - 09 - 2009 169

‡ Prima soglia protezione 50N/51N - Curve IEC a tempo estremamente inverso (tipo C)

t [s]
100000 80
t =t E> inv ·
[(IE/IE> inv)2-1]

10000

1000

100

t E> inv = 60 s
10

t E> inv = 10 s

1 t E> inv = 5 s

t E> inv = 1 s

0.1
t E> inv = 0.02 s t E> inv = 0.1 s t E> inv = 0.2 s t E> inv = 0.5 s

0.01 IE /IE >inv

2 3 4 5 6 7 8 9 10 20
1.1

Nota: il tempo d’intervento impostato è riferito ad un valore di corrente residua IE/IE>inv = 9

F_51-[Link]

170
170 NA30 - Manuale - 09 - 2009 APPENDICE
‡ Prima e seconda soglia protezione 67N - Curve IEC a tempo inverso (tipo A)

t [s]
10000 0.14
t =t ED> inv ·
[(IED/IED> inv)0.02-1]

t =t ED>> inv · 0.14

[(IED/IED>> inv)0.02-1]

1000

t ED> inv = 60 s
t ED>> inv = 60 s
100

t ED> inv = 10 s
t ED>> inv = 10 s

t PD> inv = 5 s
10 t ED>> inv = 5 s

t ED> inv = 1 s
t ED>> inv = 1 s

t ED> inv = 0.5 s

1 t ED>> inv = 0.5 s

t ED> inv = 0.2 s

t ED>> inv = 0.2 s

t ED> inv = 0.1 s

t ED>> inv = 0.1 s

t ED> inv = 0.02 s

0.1
t ED>> inv = 0.02 s

0.01 IED/IED>
2 3 4 5 6 7 8 9 10 20 IED/IED>>
1.1

Nota: il tempo d’intervento impostato è riferito ad un valore di corrente residua IED/IED>inv = 700 or IED/IED>>inv = 700
F_67N-[Link]

APPENDICE NA30 - Manuale - 09 - 2009 171

‡ Prima e seconda soglia protezione 67N - Curve IEC a tempo molto inverso (tipo B)

t [s]
10000
t =t ED> inv · 13.5
[(IED/IED> inv)-1]

t =t ED>> inv · 13.5

[(IED/IED>> inv)-1]

1000

100

t ED> inv = 60 s
t ED>> inv = 60 s

10
t ED> inv = 10 s
t ED>> inv = 10 s

t ED> inv = 5 s
t ED>> inv = 5 s

1
t ED> inv = 1 s
t ED>> inv = 1 s

t ED> inv = 0.5 s

t ED>> inv = 0.5 s

t ED> inv = 0.1 s

t ED>> inv = 0.1 s t ED> inv = 0.2 s
t ED>> inv = 0.2 s
0.1 t ED> inv = 0.02 s
t ED>> inv = 0.02 s

0.01 IED /IED>inv

2 3 4 5 6 7 8 9 10 20 IED /IED>inv
1.1
Nota: il tempo d’intervento impostato è riferito ad un valore di corrente residua IED/IED>inv = 14.5 or IED/IED>>inv = 14.5
F_67N-[Link]

172
172 NA30 - Manuale - 09 - 2009 APPENDICE
‡ Prima e seconda soglia protezione 67N - Curve IEC a tempo estremamente inverso (tipo C)

t [s]
100000
t =t ED> inv · 80
[(IED/IED> inv)2-1]

t =t ED>> inv · 80
[(IED/IED>> inv)2-1]

10000

1000

100

t ED> inv = 60 s
10 t ED>> inv = 60 s

t ED> inv = 10 s
t ED> inv = 10 s

t ED> inv = 5 s
1
t ED> inv = 5 s

t ED> inv = 1 s
t ED> inv = 1 s

0.1
t ED> inv = 0.02 s t ED> inv = 0.1 s t ED> inv = 0.2 s t ED> inv = 0.5 s
t ED>> inv = 0.02 s t ED>> inv = 0.1 s t ED>> inv = 0.2 s t ED>> inv = 0.5 s

IED /IED>inv
0.01
IED /IED>>inv
2 3 4 5 6 7 8 9 10 20
1.1

Nota: il tempo d’intervento impostato è riferito ad un valore di corrente residua IED/IED>inv = 9 or IED/IED>>inv = 9
F_67-[Link]

APPENDICE NA30 - Manuale - 09 - 2009 173

 8.2 APPENDICE A2 - Curve a tempo dipendente ANSI/IEEE
‡ Formula generale
La formula generale, secondo le norme ANSI/IEEE è:[1]

K
t = t> inv · +L
[(I/I> inv)α-1]

Dove:
• t = tempo d’intervento (espresso in secondi).
• t I>inv = regolazione tempo d’intervento (espresso in secondi).
• I = corrente misurata.
• I>inv = regolazione della soglia d’intervento.

Coefficiente K
• K = 0.01 per le curve ANSI/IEEE a tempo moderatamente inverso (Moderately inverse curve).
• K = 3.922 per le curve ANSI/IEEE a tempo molto inverso (Very inverse curve).
• K = 5.64 per le curve ANSI/IEEE a tempo estremamente inverso (Extremely inverse curve).

Coefficiente L
• L = 0.023 per le curve ANSI/IEEE a tempo moderatamente inverso (Moderately inverse curve).
• L = 0.098 per le curve ANSI/IEEE a tempo molto inverso (Very inverse curve).
• L = 0.024 per le curve ANSI/IEEE a tempo estremamente inverso (Extremely inverse curve).

Costante α
• α = 0.02 per le curve ANSI/IEEE a tempo moderatamente inverso (Moderately inverse curve).
• α = 2 per le curve ANSI/IEEE a tempo molto inverso (Very inverse curve).
• α = 2 per le curve ANSI/IEEE a tempo estremamente inverso (Extremely inverse curve).
•
Per tutte le caratteristiche a tempo inverso vale quanto segue:
• Il valore asintotico di riferimento (minima corrente d’intervento) è pari a 1.1 volte la soglia im-
postata.
• Il valore minimo del tempo d’intervento è pari a 0.1 s.
• Le caratteristiche sono definite tra 1.1 e 20 volte la soglia impostata[2][3]

Nota 1 Nella formula è utilizzata la simbologia relativa alla funzione di massima corrente. Le descrizione completa della simbologia relativa alle curve
a tempo dipendente relative alle protezioni 50/51 e 50N/51N è presente nel paragrafo 4.4 FUNZIONI DI PROTEZIONE
Nota 2 Quando la regolazione della soglia supera 2.5 In per la protezione 50/51 e 0.5 IEn per la protezione 50N/51N, l’estremo superiore del campo di
misura è limitato a 50 In e 10 IEn rispettivamente
Note 3 Quando la regolazione della soglia supera 20 volte la soglia, il tempo d’intervento è limitato al valore corrispondente a 20 volte la soglia

174
174 NA30 - Manuale - 09 - 2009 APPENDICE
‡ Prima soglia protezione 50/51 - Curve ANSI/IEEE a tempo moderatamente inverso (tipo MI)

t [s]
10000
t =t> inv · 0.01
+ 0.023
[(I/I> inv)0.02 -1]

1000

100

t> inv = 60 s
10

t> inv = 10 s

1 t> inv = 5 s

t> inv = 0.1 s t> inv = 1 s

t> inv = 0.5 s
t> inv = 0.2 s
0.1
t> inv = 0.02 s

0.01
I /I >inv
2 3 4 5 6 7 8 9 10 20
1.1

Nota: il tempo d’intervento impostato è riferito ad un valore di corrente I/I>inv = 1.664

F_51-[Link]

APPENDICE NA30 - Manuale - 09 - 2009 175

‡ Prima soglia protezione 50/51 - Curve ANSI/IEEE a tempo molto inverso (tipo VI)

t [s]
10000
t =t> inv · 3.922
+ 0.092
[(I/I> inv)2 -1]

1000

100

10

t> inv = 60 s

t> inv = 10 s
1
t> inv = 0.02 s

t> inv = 0.1 s t> inv = 5 s

t> inv = 0.2 s

t> inv = 0.5 s

t> inv = 1 s
0.1

0.01
I /I >inv
2 3 4 5 6 7 8 9 10 20
1.1

Nota: il tempo d’intervento impostato è riferito ad un valore di corrente I/I>inv = 2.306

F_51-[Link]

176
176 NA30 - Manuale - 09 - 2009 APPENDICE
‡ Prima soglia protezione 50/51 - Curve ANSI/IEEE a tempo estremamente inverso (tipo EI)

t [s]
10000
t =t> inv · 5.64
+ 0.024
[(I/I> inv)2 -1]

1000

100

10

t> inv = 60 s

1
t> inv = 0.02 s

t> inv = 0.1 s

t> inv = 0.2 s t> inv = 10 s

t> inv = 0.5 s

t> inv = 5 s
t> inv = 1 s

0.1

0.01
I /I >inv
2 3 4 5 6 7 8 9 10 20
1.1

Nota: il tempo d’intervento impostato è riferito ad un valore di corrente I/I>inv = 2.789

F_51-[Link]

APPENDICE NA30 - Manuale - 09 - 2009 177

‡ Prima soglia protezione 50N/51N - Curve ANSI/IEEE a tempo moderatamente inverso (tipo MI)

t [s]
10000 0.01
t =t E> inv · + 0.023
[(IE/IE> inv)0.02 -1]

1000

100

t E > inv = 60 s
10

t E > inv = 10 s

1 t E > inv = 5 s

t E > inv = 0.1 s t E > inv = 1 s

t E > inv = 0.5 s
t E > inv = 0.2 s

0.1

t E > inv = 0.02 s

0.01
IE /IE >inv
2 3 4 5 6 7 8 9 10 20
1.1

Nota: il tempo d’intervento impostato è riferito ad un valore di corrente residua IE /IE >inv = 1.664
F_51N-[Link]

178
178 NA30 - Manuale - 09 - 2009 APPENDICE
‡ Prima soglia protezione 50N/51N - Curve ANSI/IEEE a tempo molto inverso (tipo VI)

t [s]
10000
t =tE > inv · 3.922
+ 0.092
[(IE /IE > inv)2 -1]

1000

100

10

t E > inv = 60 s

t E > inv = 10 s
1
t E > inv = 0.02 s

t E > inv = 0.1 s t E > inv = 5 s

t E > inv = 0.2 s

t E > inv = 0.5 s

t E > inv = 1 s
0.1

0.01
IE /IE >inv
2 3 4 5 6 7 8 9 10 20
1.1

Nota: il tempo d’intervento impostato è riferito ad un valore di corrente residua IE /IE >inv = 2.306
F_51N-[Link]

APPENDICE NA30 - Manuale - 09 - 2009 179

‡ Prima soglia protezione 50N/51N - Curve ANSI/IEEE a tempo estremamente inverso (tipo EI)

t [s]
10000
t =t E> inv · 5.64
+ 0.024
[(IE/IE> inv)2 -1]

1000

100

10

t E > inv = 60 s

1
t E > inv = 0.02 s

t E > inv = 0.1 s

t E > inv = 0.2 s t E > inv = 10 s

t E > inv = 0.5 s

t E > inv = 5 s
t E > inv = 1 s

0.1

0.01
IE /IE >inv
2 3 4 5 6 7 8 9 10 20
1.1
Nota: il tempo d’intervento impostato è riferito ad un valore di corrente residua IE /IE >inv = 2.789
F_51N-[Link]

180
180 NA30 - Manuale - 09 - 2009 APPENDICE
‡ Prima e seconda soglia protezione 67N - Curve ANSI/IEEE a tempo moderatamente inverso (tipo MI)

t [s]
10000
t =tED> inv · 0.01
+ 0.023
[(IED/IED> inv)0.02 -1]

1000

100

t ED> inv = 60 s
10

t ED> inv = 10 s

1 t ED> inv = 5 s

t ED> inv = 0.1 s t ED> inv = 0.5 s t ED> inv = 1 s

t ED> inv = 0.2 s

0.1

t ED> inv = 0.02 s

0.01
IED/IED>inv
2 3 4 5 6 7 8 9 10 20
1.1
Nota: il tempo d’intervento impostato è riferito ad un valore di corrente residua IED/IED>inv = 1.664
F_67N-[Link]

APPENDICE NA30 - Manuale - 09 - 2009 181

‡ Prima e seconda soglia protezione 67N - Curve ANSI/IEEE a tempo molto inverso (tipo VI)

t [s]
10000
t =tED> inv · 3.922
+ 0.092
[(IED/IED> inv)2 -1]

1000

100

10

t ED> inv = 60 s

t ED> inv = 10 s
1
t ED> inv = 0.02 s

t ED> inv = 0.1 s t ED> inv = 5 s

t ED> inv = 0.2 s

t ED> inv = 0.5 s

t ED> inv = 1 s
0.1

0.01
IED/IED>inv
2 3 4 5 6 7 8 9 10 20
1.1

Nota: il tempo d’intervento impostato è riferito ad un valore di corrente residua IED/IED>inv = 2.306
F_67N-[Link]

182
182 NA30 - Manuale - 09 - 2009 APPENDICE
‡ Prima e seconda soglia protezione 67N - Curve ANSI/IEEE a tempo estremamente inverso (tipo EI)

t [s]
10000
t =tED> inv · 5.64
+ 0.024
[(IED/IED> inv)2 -1]

1000

100

10

t ED> inv = 60 s

1
t ED> inv = 0.02 s

t ED> inv = 0.1 s

t ED> inv = 0.2 s t ED> inv = 10 s

t ED> inv = 0.5 s

t ED> inv = 5 s
t ED> inv = 1 s

0.1

0.01
IED/IED>inv
2 3 4 5 6 7 8 9 10 20
1.1

Nota: il tempo d’intervento impostato è riferito ad un valore di corrente residua IED/IED>inv = 2.789
F_67N-[Link]

APPENDICE NA30 - Manuale - 09 - 2009 183

 8.3 APPENDICE A3 - Curve a tempo dipendente - RADDRIZZATORI, I2t ed ELETTROMECCANICO (EM)

‡ Formula generale
La formula generale per le curve Raddrizzatori (RECTIFIER), I2t costante (I2t) ed Electromeccanico
(EM) è:[1]

K
t = t>inv ·
A·(I/I> inv)α-B]

Dove:
• t = tempo d’intervento (espresso in secondi).
• t I>inv = regolazione tempo d’intervento (espresso in secondi).
• I = corrente misurata.
• I>inv = regolazione della soglia d’intervento.

Coefficiente K
• K = 2351 per protezione raddrizzatori (RECTIFIER)
• K = 16 per curve I2t costante (I2t=K)
• K = 0.28 per curve di coordinamento con relè elettromeccanici (EM)

Costante α
• α = 5.6 per protezione raddrizzatori (RECTIFIER)
• α = 2 per curve I2t costante (I2t=K)
• α = -1 per curve di coordinamento con relè elettromeccanici (EM)

Coefficiente A
• A = 1 per protezione raddrizzatori (RECTIFIER)
• A = 1 per curve I2t costante (I2t=K)
• A = -0.236 per curve di coordinamento con relè elettromeccanici (EM)

Coefficiente B
• B = 1 per protezione raddrizzatori (RECTIFIER)
• B = 0 per curve I2t costante (I2t=K)
• B = -0.339 per curve di coordinamento con relè elettromeccanici (EM)

Per tutte le caratteristiche a tempo inverso vale quanto segue:

• Il valore asintotico di riferimento (minima corrente d’intervento) è pari a 1.1 volte la soglia im-
postata.
• Il valore minimo del tempo d’intervento è pari a 0.1 s.
• Le caratteristiche sono definite tra 1.1 e 20 volte la soglia impostata[2][3]

Nota 1 Nella formula è utilizzata la simbologia relativa alla funzione di massima corrente. Le descrizione completa della simbologia relativa alle curve
a tempo dipendente relative alle protezioni 50/51 e 50N/51N è presente nel paragrafo 4.4 FUNZIONI DI PROTEZIONE
Nota 2 Quando la regolazione della soglia supera 2.5 In per la protezione 50/51 e 0.5 IEn per la protezione 50N/51N, l’estremo superiore del campo di
misura è limitato a 50 In e 10 IEn rispettivamente
Note 3 Quando la regolazione della soglia supera 20 volte la soglia, il tempo d’intervento è limitato al valore corrispondente a 20 volte la soglia

184
184 NA30 - Manuale - 09 - 2009 APPENDICE
‡ Prima soglia protezione 50/51 - Curve Raddrizzatori (RECTIFIER)

t [s]
1000 000 2351
t =t> inv ·
[(I/I> inv)5.6 -1]

100 000

10 000

1000

100 t> inv = 60 s

t> inv = 10 s

t> inv = 5 s
10

t> inv = 1 s

t> inv = 0.5 s

1
t> inv = 0.1 s

0.1 t> inv = 0.02 s

t> inv = 0.1 s

0.01
I /I >inv
2 3 4 5 6 7 8 9 10 20
1.1

Nota: il tempo d’intervento impostato è riferito ad un valore di corrente I/I>inv = 4

F_51-[Link]

APPENDICE NA30 - Manuale - 09 - 2009 185

‡ Prima e seconda soglia protezione 50/51 - Curve I2t costante (I2t=K)

t [s]
10000
t =t> inv · 16
[(I/I> inv)2]

1000

100

10

t>inv = 60 s
t>>inv = 60 s

t>inv = 1 s
t>>inv = 1 s
1
t>inv = 0.5 s
t>>inv = 0.5 s
t>inv = 0.2 s
t>inv = 10 s
t>>inv = 0.2 s
t>>inv = 10 s

t>inv = 0.02 s t>inv = 5 s

t>>inv = 0.02 s t>>inv = 5 s

0.1
t>inv = 0.1 s
t>>inv = 0.1 s

I /I >inv
0.01
2 3 4 5 6 7 8 9 10 20
I /I >>inv
1.1

Nota: il tempo d’intervento impostato è riferito ad un valore di corrente I/I>inv = 4

F_51-[Link]

186
186 NA30 - Manuale - 09 - 2009 APPENDICE
‡ Prima soglia protezione 50/51 - Curve di coordinamento relè elettromeccanici (EM)

t [s]
10000
t =t> inv · 0.28
-0.236 · [(I/I> inv)-1 -0.339]

1000

100

t> inv = 60 s

10 t> inv = 10 s

t> inv = 5 s

1
t> inv = 1 s

t> inv = 0.5 s

t> inv = 0.02 s t> inv = 0.2 s

t> inv = 0.1 s

0.1

0.01
2 3 4 5 6
I /I>inv
7 8 9 10 20
1.1

Nota: il tempo d’intervento impostato è riferito ad un valore di corrente I/I>inv = 4

F_51-[Link]

APPENDICE NA30 - Manuale - 09 - 2009 187

‡ Prima soglia protezione 50N/51N - Curve di coordinamento relè elettromeccanici (EM)

t [s]
10000
t =tE > inv · 0.28
-0.236 · [(IE /IE > inv)-1 - 0.339]

1000

100

t E > inv = 60 s

10 t E > inv = 10 s

t E > inv = 5 s

1
t E > inv = 1 s

t E > inv = 0.5 s

t E > inv = 0.02 s t E > inv = 0.2 s

t E > inv = 0.1 s

0.1

0.01
2 3 4 5 6
IE /IE >inv
7 8 9 10 20
1.1
Nota: il tempo d’intervento impostato è riferito ad un valore di corrente residua IE /IE >inv = 4
F_51N-[Link]

188
188 NA30 - Manuale - 09 - 2009 APPENDICE
‡ Prima e seconda soglia protezione 67N - Curve di coordinamento relè elettromeccanici (EM)

t [s]
10000
t =tED> inv · 0.28
-0.236 · [(IED/IED> inv)-1 - 0.339]

t =tED>> inv · 0.28

-0.236 · [(IED/IED>> inv)-1 - 0.339]

1000

100

t ED> inv = 60 s
t ED>> inv = 60 s

10 t ED> inv = 10 s
t ED>> inv = 10 s

t ED> inv = 5 s
t ED>> inv = 5 s

1 t ED> inv = 1 s
t ED>> inv = 1 s

t ED> inv = 0.5 s

t ED>> inv = 0.5 s

t ED> inv = 0.2 s

t ED> inv = 0.1 s t ED>> inv = 0.2 s
t ED>> inv = 0.1 s
0.1

t ED> inv = 0.02 s

t ED>> inv = 0.02 s

IED/IED>inv
0.01
2 3 4 5 6 7 8 9 10
IED/IED>>inv
20
1.1

Nota: il tempo d’intervento impostato è riferito ad un valore di corrente residua IED/IED>inv = 4 or IED/IED>>inv = 4
F_67N-[Link]

APPENDICE NA30 - Manuale - 09 - 2009 189

 8.4 APPENDICE B1 - Schema ingressi-uscite

NA30

K1 A3
B1 A4
IN3
A5

BINARY INPUTS
B2
B3 K2 A6
IN4
B4 A7
A8

OUTPUT RELAYS
B5
IN5 K3 A9
B6
K4 A10
VOLTAGE INPUT
B7
A11
B8 UE K5 A12

K6 A13

A14

F1
C1
F2
IL1
C2 F3
RS485

C3 B- F4
F5
CURRENT INPUTS

IL2 A+
C4
C5
IL3
C6
ETHERNET

C7 D1
IE
C8

E1
THYBUS

A1 ≅
UAUX
A2
BLOCK OUT
BLOCK IN

BLOUT-
A17 A15
BLOUT+
A18 A16

A19
BINARY INPUTS

IN1 FRONT PANEL

A20
RS232

A21
IN2
A22

[Link]

190
190 NA30 - Manuale - 09 - 2009 APPENDICE
 8.5 APPENDICE B2 - Schema interfacce

F1
F2
RS485

F3
B- F4 Supervision
A+ F5 unit
ETHERNET

D1
HUB
THYBUS

E1 54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28

OUTPUT INPUT
N.8 Pt100
RUN
BUS
ON

MODULO PT100
MPT
PT100 MODULE

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28

OUTPUT INPUT
N.16 binary inputs
RUN
BUS
ON

MODULO INGRESSI REMOTI MID16

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28

N.8 binary inputs

+ 4 output relay
OUTPUT
OUTPUT INPUT
INPUT ON
RUN
BUS
ON

BUS
MODULO 4 RELE’ + 8 INGRESSI DIGITALI MID8
1
2
3
4
5

MODULO INGRESSI REMOTI RUN MRI

4 RELAYS + 8 BINARY INPUTS MODULE

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

FRONT PANEL
RS232

[Link]

APPENDICE NA30 - Manuale - 09 - 2009 191

 8.5 APPENDICE B3- Schemi d’inserzione
Nota: Sono illustrati alcuni schemi d’inserzione tipici.
Tutti gli schemi sono proposti come esempio e non devono essere devono essere considerati esaustivi per applicazioni reali.
In tutti gli schemi la posizione dei contatti di uscita corrisponde alla condizione di relè non alimentato.

L1 L1
L2 L2 LATO SBARRE
L3 L3

A
NA30

dn

da
B7
R (*) B8 UE 59N

(*) ANTIFERRORISONANZA

P1 C1
S1
IL1
S2 C2
P2
C3
IL2
C4
C5
IL3 49
C6

50/51

74CT

50BF

P1 C7
S1
IE 50N/51N 67N
S2 C8
P2
OPERATION (**)

BINARY INPUTS

CB position

LATO LINEA

(**) Direzione intervento per protezione 67N con sistema elettrico a neutro isolato e regolazione dell’angolo caratteristico = 90°

Schema di collegamento dei circuiti d’entrata con tre TA di fase e corrente residua da traformatore toroidale sommatore [Link]

192
192 NA30 - Manuale - 09 - 2009 APPENDICE
 L1 L1
L2 L2 LATO SBARRE
L3 L3

A
NA30

dn

da
B7
R (*) B8 UE 59N

(*) ANTIFERRORISONANZA

P1 C1
S1
IL1
S2 C2
P2
C3
IL2
C4
C5
IL3 49
C6

50/51

74CT

50BF

P1 C7
S1
IE 50N/51N 67N
S2 C8
P2
OPERATION (**)

BINARY INPUTS

CB position

LATO LINEA

(**) Direzione intervento per protezione 67N con sistema elettrico a neutro isolato e regolazione dell’angolo caratteristico = 90°

Schema di collegamento dei circuiti d’entrata con due TA di fase e corrente residua da traformatore toroidale sommatore [Link]

APPENDICE NA30 - Manuale - 09 - 2009 193

 L1 L1
L2 L2 LATO SBARRE
L3 L3

A
NA30

dn

da
B7
R (*) B8 UE 59N

(*) ANTIFERRORISONANZA

P1 C1
S1
IL1
S2 C2
P2
C3
IL2
C4
C5
IL3 49
C6

50/51

74CT

50BF

C7
IE 50N/51N 67N
C8
OPERATION (**)

BINARY INPUTS

CB position

LATO LINEA

(**) Direzione intervento per protezione 67N con sistema elettrico a neutro isolato e regolazione dell’angolo caratteristico = 90°

Schema di collegamento dei circuiti d’entrata con tre TA di fase e corrente residua dal ritorno dei TA di fase (Holmgreen) [Link]

194
194 NA30 - Manuale - 09 - 2009 APPENDICE
 8.6 APPENDICE C - Dimensioni

VISTE FRONTALI VISTE POSTERIORI

128.5
107 120 101 ø 4.5 110

D1 D1

A1 A1
A2 A2
C1 C2 C1 C2

ø 4.5 A3
A4 RX
F1
F2
A3
A4 RX
F1
F2
A5 F3 A5 F3
A6 TX F4 A6 TX F4
A7 F5 A7 F5
A8 C3 C4 A8 C3 C4
A9 B1 A9 B1
A10 A10
177

B2 B2

171
149

200
168
A11 B3 A11 B3
A12 B4 A12 B4
ON 1 2 3 4 5 START ON 1 2 3 4 5 START
A13 B5 A13 B5
80

TRIP TRIP A14 C5 C6 B6 A14 C5 C6 B6

A15 B7 A15 B7
A16 B8 A16 B8

A17 A17
A18 A18
A19 A19
A20 C7 C8 A20 C7 C8

A21 A21
A22 A22
31

E1 E1

20
MONTAGGIO INCASSATO MONTAGGIO SPORGENTE MONTAGGIO INCASSATO MONTAGGIO SPORGENTE
(Pannello operatore separato)

VISTE LATERALI
212.5 275
25 15
205 30 5 30 ø 4.5
170

MONTAGGIO INCASSATO PANNELLO MONTAGGIO SPORGENTE MONTAGGIO SPORGENTE

OPERATORE SEPARATO (Pannello operatore separato)

MONTAGGIO RACK DIMA FORATURA INCASSO

482.6 102.5 ±0.3
465 70
177 (4U)

161
101.6

154

ON 1 2 3 4 5 START ON 1 2 3 4 5 START ON 1 2 3 4 5 START ON 1 2 3 4 5 START

TRIP TRIP TRIP TRIP

N.4 fori ø 3.5

APPENDICE NA30 - Manuale - 09 - 2009 195

 8.7 APPENDICE D - Tabella di taratura

Descrizione Parametro Unità Campo di regolazione

Nota Le regolazioni relative alla funzione 26, ai relè finali K7...K10, ai led L6...L10 ed agli ingressi logici IN6...IN42 sono disponibili solo quando i circuiti
di I/O corrispondenti sono presenti (moduli ausiliari MPT, MRI e MID16 collegati al Thybus ed abilitati)

Set
Base
Nome di riferimento del rele
Frequenza nominale del rele - fn Hz 50 ... 60 step = 10
Corrente nominale di fase del rele - In 1A|5A
Corrente nominale residua del rele - IEn 1A|5A
Tensione nominale residua del rele ( con misura diretta ) - UEn V 50 ... 130 step = 1
1 ... 499 step = 1
Corrente nominale primaria TA di fase - Inp A 500 ... 4990 step = 10
5000 ... 10000 step = 100
1 ... 499 step = 1
Corrente nominale primaria TA residua - IEnp A 500 ... 4990 step = 10
5000 ... 10000 step = 100
50 ... 499 step = 1
Tensione nominale primaria concatenata TV residua * 1.73 500 ... 4990 step = 10
V
- UEnp 5000 ... 49900 step = 100
50000 ... 500000 step = 1000
Modo di lettura delle misure RELATIVO | PRIMARIO
Linguaggio in uso English | Turkish | Russian
Ingressi
Ingresso 1
IN1
Logica DIRETTA | INVERSA
IN1 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN1 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN1 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 2
IN2
Logica DIRETTA | INVERSA
IN2 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN2 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN2 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 3
IN3
Logica DIRETTA | INVERSA

196
196 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione

IN3 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN3 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN3 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 4
IN4
Logica DIRETTA | INVERSA
IN4 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN4 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN4 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 5
IN5
Logica DIRETTA | INVERSA
IN5 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN5 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN5 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 6
IN6
Logica DIRETTA | INVERSA
IN6 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN6 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN6 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna

APPENDICE NA30 - Manuale - 09 - 2009 197

 Descrizione Parametro Unità Campo di regolazione
Ingresso 7
IN7
Logica DIRETTA | INVERSA
IN7 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN7 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN7 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 8
IN8
Logica DIRETTA | INVERSA
IN8 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN8 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN8 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 9
IN9
Logica DIRETTA | INVERSA
IN9 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN9 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN9 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 10
IN10
Logica DIRETTA | INVERSA
IN10 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN10 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1

198
198 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN10 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 11
IN11
Logica DIRETTA | INVERSA
IN11 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN11 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN11 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 12
IN12
Logica DIRETTA | INVERSA
IN12 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN12 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN12 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 13
IN13
Logica DIRETTA | INVERSA
IN13 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN13 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN13 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 14
IN14
Logica DIRETTA | INVERSA
IN14 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN14 tOFF

APPENDICE NA30 - Manuale - 09 - 2009 199

 Descrizione Parametro Unità Campo di regolazione
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN14 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 15
IN15
Logica DIRETTA | INVERSA
IN15 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN15 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN15 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 16
IN16
Logica DIRETTA | INVERSA
IN16 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN16 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN16 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 17
IN17
Logica DIRETTA | INVERSA
IN17 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN17 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN17 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 18
IN18
Logica DIRETTA | INVERSA
IN18 tON

200
200 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN18 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN18 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 19
IN19
Logica DIRETTA | INVERSA
IN19 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN19 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN19 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 20
IN20
Logica DIRETTA | INVERSA
IN20 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN20 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN20 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 21
IN21
Logica DIRETTA | INVERSA
IN21 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN21 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN21 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 22
IN22

APPENDICE NA30 - Manuale - 09 - 2009 201

 Descrizione Parametro Unità Campo di regolazione
Logica DIRETTA | INVERSA
IN22 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN22 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN22 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 23
IN23
Logica DIRETTA | INVERSA
IN23 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN23 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN23 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 24
IN24
Logica DIRETTA | INVERSA
IN24 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN24 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN24 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 25
IN25
Logica DIRETTA | INVERSA
IN25 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN25 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN25 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna

202
202 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
Ingresso 26
IN26
Logica DIRETTA | INVERSA
IN26 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN26 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN26 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 27
IN27
Logica DIRETTA | INVERSA
IN27 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN27 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN27 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 28
IN28
Logica DIRETTA | INVERSA
IN28 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN28 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN28 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 29
IN29
Logica DIRETTA | INVERSA
IN29 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN29 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1

APPENDICE NA30 - Manuale - 09 - 2009 203

 Descrizione Parametro Unità Campo di regolazione
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN29 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 30
IN30
Logica DIRETTA | INVERSA
IN30 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN30 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN30 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 31
IN31
Logica DIRETTA | INVERSA
IN31 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN31 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN31 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 32
IN32
Logica DIRETTA | INVERSA
IN32 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN32 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN32 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 33
IN33
Logica DIRETTA | INVERSA
IN33 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN33 tOFF

204
204 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN33 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 34
IN34
Logica DIRETTA | INVERSA
IN34 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN34 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN34 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 35
IN35
Logica DIRETTA | INVERSA
IN35 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN35 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN35 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 36
IN36
Logica DIRETTA | INVERSA
IN36 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN36 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN36 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 37
IN37
Logica DIRETTA | INVERSA
IN37 tON

APPENDICE NA30 - Manuale - 09 - 2009 205

 Descrizione Parametro Unità Campo di regolazione
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN37 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN37 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 38
IN38
Logica DIRETTA | INVERSA
IN38 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN38 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN38 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 39
IN39
Logica DIRETTA | INVERSA
IN39 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN39 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN39 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 40
IN40
Logica DIRETTA | INVERSA
IN40 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN40 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN40 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 41
IN41

206
206 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
Logica DIRETTA | INVERSA
IN41 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN41 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN41 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 42
IN42
Logica DIRETTA | INVERSA
IN42 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN42 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN42 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 43
IN43
Logica DIRETTA | INVERSA
IN43 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN43 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN43 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Ingresso 44
IN44
Logica DIRETTA | INVERSA
IN44 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN44 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN44 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna

APPENDICE NA30 - Manuale - 09 - 2009 207

 Descrizione Parametro Unità Campo di regolazione
Ingresso 45
IN45
Logica DIRETTA | INVERSA
IN45 tON
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
IN45 tOFF
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Reset segnalazioni | Selezione configurazione |
Trigger Guasto | Blocco selettivo IPh/IE | Blocco
selettivo IPh | Blocco selettivo IE | Blocco logico
Funzione ingresso IN45 | TCS1 | TCS2 | Scatto ProtExt | Reset Contatori |
Reset CB Monitor | 52a | 52b | Apertura interruttore
| Chiusura interruttore | Init DTheta | Remote trip |
Reset misure mediate | 74VT ext. | Nessuna
Uscite
K1
Logica DISECCITATO | ECCITATO
Modo di funzionamento NON MEMORIZZATO | IMPULSIVO | MEMORIZZATO
Durata minima impulso ms 0 ... 500 step = 5
K2
Logica DISECCITATO | ECCITATO
Modo di funzionamento NON MEMORIZZATO | IMPULSIVO | MEMORIZZATO
Durata minima impulso ms 0 ... 500 step = 5
K3
Logica DISECCITATO | ECCITATO
Modo di funzionamento NON MEMORIZZATO | IMPULSIVO | MEMORIZZATO
Durata minima impulso ms 0 ... 500 step = 5
K4
Logica DISECCITATO | ECCITATO
Modo di funzionamento NON MEMORIZZATO | IMPULSIVO | MEMORIZZATO
Durata minima impulso ms 0 ... 500 step = 5
K5
Logica DISECCITATO | ECCITATO
Modo di funzionamento NON MEMORIZZATO | IMPULSIVO | MEMORIZZATO
Durata minima impulso ms 0 ... 500 step = 5
K6
Logica DISECCITATO | ECCITATO
Modo di funzionamento NON MEMORIZZATO | IMPULSIVO | MEMORIZZATO
Durata minima impulso ms 0 ... 500 step = 5
K7
Logica DISECCITATO | ECCITATO
Modo di funzionamento NON MEMORIZZATO | IMPULSIVO | MEMORIZZATO
Durata minima impulso ms 0 ... 500 step = 5
K8
Logica DISECCITATO | ECCITATO
Modo di funzionamento NON MEMORIZZATO | IMPULSIVO | MEMORIZZATO
Durata minima impulso ms 0 ... 500 step = 5
K9
Logica DISECCITATO | ECCITATO
Modo di funzionamento NON MEMORIZZATO | IMPULSIVO | MEMORIZZATO
Durata minima impulso ms 0 ... 500 step = 5
K10
Logica DISECCITATO | ECCITATO

208
208 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
Modo di funzionamento NON MEMORIZZATO | IMPULSIVO | MEMORIZZATO
Durata minima impulso ms 0 ... 500 step = 5
Led
START
Tipo NON MEMORIZZATO | MEMORIZZATO
TRIP
Tipo NON MEMORIZZATO | MEMORIZZATO
L1
Tipo NON MEMORIZZATO | MEMORIZZATO
L2
Tipo NON MEMORIZZATO | MEMORIZZATO
L3
Tipo NON MEMORIZZATO | MEMORIZZATO
L4
Tipo NON MEMORIZZATO | MEMORIZZATO
L5
Tipo NON MEMORIZZATO | MEMORIZZATO
L6
Tipo NON MEMORIZZATO | MEMORIZZATO
L7
Tipo NON MEMORIZZATO | MEMORIZZATO
L8
Tipo NON MEMORIZZATO | MEMORIZZATO
L9
Tipo NON MEMORIZZATO | MEMORIZZATO
L10
Tipo NON MEMORIZZATO | MEMORIZZATO
Uscite analogiche
Current loop 1
Frequenza | IL1 | IL2 | IL3 | IE | IL | UE | I1 | I2 | PLC
Loop 1 misura associata Loop1-Mis
| None
0-2 mA | 0-4 mA | 0-5 mA | 1-5 mA | 0-6 mA | 1-6
Loop 1 campo di uscita Loop1-Range
mA | 0-10 mA | 4-20 mA
Loop 1 segno Loop1-Sign Unipolare | Bipolare
Loop 1 moltiplicatore di nominale Loop1-M 0.01 ... 100.00 step = 0.01
Current loop 2
Frequenza | IL1 | IL2 | IL3 | IE | IL | UE | I1 | I2 | PLC
Loop 2 misura associata Loop2-Mis
| None
0-2 mA | 0-4 mA | 0-5 mA | 1-5 mA | 0-6 mA | 1-6
Loop 2 campo di uscita Loop2-Range
mA | 0-10 mA | 4-20 mA
Loop 2 segno Loop2-Sign Unipolare | Bipolare
Loop 2 moltiplicatore di nominale Loop2-M 0.01 ... 100.00 step = 0.01
Current loop 3
Frequenza | IL1 | IL2 | IL3 | IE | IL | UE | I1 | I2 | PLC
Loop 3 misura associata Loop3-Mis
| None
0-2 mA | 0-4 mA | 0-5 mA | 1-5 mA | 0-6 mA | 1-6
Loop 3 campo di uscita Loop3-Range
mA | 0-10 mA | 4-20 mA
Loop 3 segno Loop3-Sign Unipolare | Bipolare
Loop 3 moltiplicatore di nominale Loop3-M 0.01 ... 100.00 step = 0.01
Current loop 4
Frequenza | IL1 | IL2 | IL3 | IE | IL | UE | I1 | I2 | PLC
Loop 4 misura associata Loop4-Mis
| None
0-2 mA | 0-4 mA | 0-5 mA | 1-5 mA | 0-6 mA | 1-6
Loop 4 campo di uscita Loop4-Range
mA | 0-10 mA | 4-20 mA
Loop 4 segno Loop4-Sign Unipolare | Bipolare
Loop 4 moltiplicatore di nominale Loop4-M 0.01 ... 100.00 step = 0.01

APPENDICE NA30 - Manuale - 09 - 2009 209

 Descrizione Parametro Unità Campo di regolazione
Rele anomalia
Segnala anomalia MINORE NO | SI
Rele Anomalia K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Abilitazione modifica MMI
Visualizzazione dati dei moduli Solo moduli selezionati | Tutti i moduli
Selezione configurazione
Configurazione selezionata A | B | By INPUT
Parametri configurazione A
Corrente di base IB
Corrente di base IB In 0.10 ... 2.50 step = 0.01
Termica da sonde termometriche PT100 - 26
Sonda PT1
Allarme ThAL1
Abilitazione ThAL1 ThAL1 Enable OFF | ON
Soglia allarme 26 PT1 ThAL1 ^C 0 ... 200 step = 1
Tempo intervento ThAL1
Valore s 0 ... 100 step = 1
Rele allarme ThAL1 ThAL1-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme ThAL1 ThAL1-L
L7 | L8 | L9 | L10
Intervento Th>1
Abilitazione Th>1 Th>1 Enable OFF | ON
Soglia intervento 26 PT1 Th>1 ^C 0 ... 200 step = 1
Tempo intervento Th>1
Valore s 0 ... 100 step = 1
Mancata apertura Th>1 Th>1BF OFF | ON
Rele intervento Th>1 Th>1-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento Th>1 Th>1-L
L7 | L8 | L9 | L10
Sonda PT2
Allarme ThAL2
Abilitazione ThAL2 ThAL2 Enable OFF | ON
Soglia allarme 26 PT2 ThAL2 ^C 0 ... 200 step = 1
Tempo intervento ThAL2
Valore s 0 ... 100 step = 1
Rele allarme ThAL2 ThAL2-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme ThAL2 ThAL2-L
L7 | L8 | L9 | L10
Intervento Th>2
Abilitazione Th>2 Th>2 Enable OFF | ON
Soglia intervento 26 PT2 Th>2 ^C 0 ... 200 step = 1
Tempo intervento Th>2
Valore s 0 ... 100 step = 1
Mancata apertura Th>2 Th>2BF OFF | ON
Rele intervento Th>2 Th>2-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento Th>2 Th>2-L
L7 | L8 | L9 | L10
Sonda PT3
Allarme ThAL3
Abilitazione ThAL3 ThAL3 Enable OFF | ON
Soglia allarme 26 PT3 ThAL3 ^C 0 ... 200 step = 1
Tempo intervento ThAL3
Valore s 0 ... 100 step = 1
Rele allarme ThAL3 ThAL3-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme ThAL3 ThAL3-L
L7 | L8 | L9 | L10

210
210 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
Intervento Th>3
Abilitazione Th>3 Th>3 Enable OFF | ON
Soglia intervento 26 PT3 Th>3 ^C 0 ... 200 step = 1
Tempo intervento Th>3
Valore s 0 ... 100 step = 1
Mancata apertura Th>3 Th>3BF OFF | ON
Rele intervento Th>3 Th>3-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento Th>3 Th>3-L
L7 | L8 | L9 | L10
Sonda PT4
Allarme ThAL4
Abilitazione ThAL4 ThAL4 Enable OFF | ON
Soglia allarme 26 PT4 ThAL4 ^C 0 ... 200 step = 1
Tempo intervento ThAL4
Valore s 0 ... 100 step = 1
Rele allarme ThAL4 ThAL4-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme ThAL4 ThAL4-L
L7 | L8 | L9 | L10
Intervento Th>4
Abilitazione Th>4 Th>4 Enable OFF | ON
Soglia intervento 26 PT4 Th>4 ^C 0 ... 200 step = 1
Tempo intervento Th>4
Valore s 0 ... 100 step = 1
Mancata apertura Th>4 Th>4BF OFF | ON
Rele intervento Th>4 Th>4-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento Th>4 Th>4-L
L7 | L8 | L9 | L10
Sonda PT5
Allarme ThAL5
Abilitazione ThAL5 ThAL5 Enable OFF | ON
Soglia allarme 26 PT5 ThAL5 ^C 0 ... 200 step = 1
Tempo intervento ThAL5
Valore s 0 ... 100 step = 1
Rele allarme ThAL5 ThAL5-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme ThAL5 ThAL5-L
L7 | L8 | L9 | L10
Intervento Th>5
Abilitazione Th>5 Th>5 Enable OFF | ON
Soglia intervento 26 PT5 Th>5 ^C 0 ... 200 step = 1
Tempo intervento Th>5
Valore s 0 ... 100 step = 1
Mancata apertura Th>5 Th>5BF OFF | ON
Rele intervento Th>5 Th>5-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento Th>5 Th>5-L
L7 | L8 | L9 | L10
Sonda PT6
Allarme ThAL6
Abilitazione ThAL6 ThAL6 Enable OFF | ON
Soglia allarme 26 PT6 ThAL6 ^C 0 ... 200 step = 1
Tempo intervento ThAL6
Valore s 0 ... 100 step = 1
Rele allarme ThAL6 ThAL6-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme ThAL6 ThAL6-L
L7 | L8 | L9 | L10
Intervento Th>6
Abilitazione Th>6 Th>6 Enable OFF | ON

APPENDICE NA30 - Manuale - 09 - 2009 211

 Descrizione Parametro Unità Campo di regolazione
Soglia intervento 26 PT6 Th>6 ^C 0 ... 200 step = 1
Tempo intervento Th>6
Valore s 0 ... 100 step = 1
Mancata apertura Th>6 Th>6BF OFF | ON
Rele intervento Th>6 Th>6-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento Th>6 Th>6-L
L7 | L8 | L9 | L10
Sonda PT7
Allarme ThAL7
Abilitazione ThAL7 ThAL7 Enable OFF | ON
Soglia allarme 26 PT7 ThAL7 ^C 0 ... 200 step = 1
Tempo intervento ThAL7
Valore s 0 ... 100 step = 1
Rele allarme ThAL7 ThAL7-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme ThAL7 ThAL7-L
L7 | L8 | L9 | L10
Intervento Th>7
Abilitazione Th>7 Th>7 Enable OFF | ON
Soglia intervento 26 PT7 Th>7 ^C 0 ... 200 step = 1
Tempo intervento Th>7
Valore s 0 ... 100 step = 1
Mancata apertura Th>7 Th>7BF OFF | ON
Rele intervento Th>7 Th>7-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento Th>7 Th>7-L
L7 | L8 | L9 | L10
Sonda PT8
Allarme ThAL8
Abilitazione ThAL8 ThAL8 Enable OFF | ON
Soglia allarme 26 PT8 ThAL8 ^C 0 ... 200 step = 1
Tempo intervento ThAL8
Valore s 0 ... 100 step = 1
Rele allarme ThAL8 ThAL8-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme ThAL8 ThAL8-L
L7 | L8 | L9 | L10
Intervento Th>8
Abilitazione Th>8 Th>8 Enable OFF | ON
Soglia intervento 26 PT8 Th>8 ^C 0 ... 200 step = 1
Tempo intervento Th>8
Valore s 0 ... 100 step = 1
Mancata apertura Th>8 Th>8BF OFF | ON
Rele intervento Th>8 Th>8-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento Th>8 Th>8-L
L7 | L8 | L9 | L10
Diagnostica
Rele diagnostica sonde PT100 PT100Diag-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs diagnostica sonde PT100 PT100Diag-L
L7 | L8 | L9 | L10
Immagine termica - 49
Configurazioni comuni
Immagine termica iniziale DthIN DThetaB 0.0 ... 1.0 step = 0.1
Coefficiente di riduzione alla inserzione KINR 1.0 ... 3.0 step = 0.1
Costante di tempo termica T min 1 ... 200 step = 1
Modo di funzionamento DthCLP DthCLP Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione DthCLP
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1

212
212 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
Ritenuta di seconda armonica 49 Dth2ndh-REST OFF | ON
Allarme DthAL1
Abilitazione DthAL1 DthAL1 Enable OFF | ON
Prima soglia allarme 49 DthAL1 DThetaB 0.3 ... 1.0 step = 0.1
Blocco logico DthAL1 DthAL1BLK1 OFF | ON
Blocco selettivo ingresso DthAL1 DthAL1BLK2IN OFF | ON
Blocco selettivo uscita DthAL1 DthAL1BLK2OUT OFF | ON
Blocco selettivo interno DthAL1 DthAL1BLK4 OFF | OUT | IN
Rele allarme DthAL1 DthAL1-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme DthAL1 DthAL1-L
L7 | L8 | L9 | L10
Allarme DthAL2
Abilitazione DthAL2 DthAL2 Enable OFF | ON
Seconda soglia allarme 49 DthAL2 DThetaB 0.5 ... 1.2 step = 0.1
Blocco logico DthAL2 DthAL2BLK1 OFF | ON
Blocco selettivo ingresso DthAL2 DthAL2BLK2IN OFF | ON
Blocco selettivo uscita DthAL2 DthAL2BLK2OUT OFF | ON
Blocco selettivo interno DthAL2 DthAL2BLK4 OFF | OUT | IN
Rele allarme DthAL2 DthAL2-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme DthAL2 DthAL2-L
L7 | L8 | L9 | L10
Intervento Dth>
Abilitazione Dth> Dth> Enable OFF | ON
Soglia intervento 49 Dth> DThetaB 1.2 ... 1.2 step = 0.1
Blocco logico Dth> Dth>BLK1 OFF | ON
Blocco selettivo ingresso Dth> Dth>BLK2IN OFF | ON
Blocco selettivo uscita Dth> Dth>BLK2OUT OFF | ON
Blocco selettivo interno Dth> Dth>BLK4 OFF | OUT | IN
Mancata apertura Dth> Dth>BF OFF | ON
Disattivazione Dth> da start 50-51 Dth>disby50-51 OFF | ON
Rele intervento Dth> Dth>-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento Dth> Dth>-L
L7 | L8 | L9 | L10
Massima corrente - 50/51
Soglia I>
Parametri
Abilitazione I> I> Enable OFF | ON
IEC/BS A | IEC/BS B | IEC/BS C | ANSI/IEEE MI |
Tipo di caratteristica I> I>Curve ANSI/IEEE VI | ANSI/IEEE EI | RECTIFIER | I2t | EM |
INDIPENDENTE
Modo funzionamento ICLP> ICLP> Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione ICLP>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino I>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico I> I>BLK1 OFF | ON
Blocco selettivo ingresso I> I>BLK2IN OFF | ON
Blocco selettivo uscita I> I>BLK2OUT OFF | ON
Blocco selettivo interno I> I>BLK4 OFF | OUT | IN
Ritenuta seconda armonica I> I>2ndh-REST OFF | ON
Mancata apertura I> I>BF OFF | ON
Rele avviamento I> I>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento I> I>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10

APPENDICE NA30 - Manuale - 09 - 2009 213

 Descrizione Parametro Unità Campo di regolazione
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento I> I>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento I> I>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Prima soglia 50/51 tempo indipendente
Stato OFF | ON
0.100 ... 0.999 step = 0.001
Valore intervento In
1.00 ... 5.00 step = 0.01
0.100 ... 0.999 step = 0.001
Soglia I>def durante CLP ICLP>def In
1.00 ... 5.00 step = 0.01
Tempo intervento I>def
0.04 ... 9.99 step = 0.01
Valore s 10.0 ... 99.9 step = 0.1
100 ... 200 step = 1
Tempo dipendente
Prima soglia 50/51 tempo dipendente
Stato OFF | ON
0.100 ... 0.999 step = 0.001
Valore intervento In
1.00 ... 5.00 step = 0.01
0.100 ... 0.999 step = 0.001
Soglia I>inv durante CLP ICLP>inv In
1.00 ... 5.00 step = 0.01
0.02 ... 9.99 step = 0.01
Tempo intervento I>inv t>inv s
10.0 ... 60.0 step = 0.1
Soglia I>>
Parametri
Abilitazione I>> I>> Enable OFF | ON
Tipo di caratteristica I>> I>>Curve I2t | INDIPENDENTE
Modo funzionamento ICLP>> ICLP>> Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione ICLP>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino I>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico I>> I>>BLK1 OFF | ON
Blocco selettivo ingresso I>> I>>BLK2IN OFF | ON
Blocco selettivo uscita I>> I>>BLK2OUT OFF | ON
Blocco selettivo interno I>> I>>BLK4 OFF | OUT | IN
Ritenuta seconda armonica I>> I>>2ndh-REST OFF | ON
Mancata apertura I>> I>>BF OFF | ON
Disattivazione I> da start I>> I>disbyI>> OFF | ON
Rele avviamento I>> I>>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento I>> I>>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento I>> I>>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento I>> I>>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Seconda soglia 50/51 tempo indipendente
Stato OFF | ON
0.100 ... 0.999 step = 0.001
Valore intervento In 1.00 ... 9.99 step = 0.01
10.0 ... 40.0 step = 0.1
0.100 ... 0.999 step = 0.001
Soglia I>>def durante CLP ICLP>>def In 1.00 ... 9.99 step = 0.01
10.0 ... 40.0 step = 0.1
Tempo intervento I>>def

214
214 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
Valore s 0.03 ... 10.00 step = 0.01
Tempo dipendente
Seconda soglia 50/51 tempo dipendente
Stato OFF | ON
0.100 ... 0.999 step = 0.001
Valore intervento In
1.00 ... 20.00 step = 0.01
0.100 ... 0.999 step = 0.001
Soglia I>>inv durante CLP ICLP>>inv In
1.00 ... 20.00 step = 0.01
Tempo intervento I>>inv t>>inv s 0.02 ... 10.00 step = 0.01
Soglia I>>>
Parametri
Abilitazione I>>> I>>> Enable OFF | ON
Modo funzionamento ICLP>>> ICLP>>> Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione ICLP>>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino I>>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico I>>> I>>>BLK1 OFF | ON
Blocco selettivo ingresso I>>> I>>>BLK2IN OFF | ON
Blocco selettivo uscita I>>> I>>>BLK2OUT OFF | ON
Blocco selettivo interno I>>> I>>>BLK4 OFF | OUT | IN
Ritenuta seconda armonica I>>> I>>>2ndh-REST OFF | ON
Mancata apertura I>>> I>>>BF OFF | ON
Disattivazione I> da start I>>> I>disbyI>>> OFF | ON
Disattivazione I>> da start I>>> I>>disbyI>>> OFF | ON
Rele avviamento I>>> I>>>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento I>>> I>>>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento I>>> I>>>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento I>>> I>>>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Terza soglia 50/51 tempo indipendente
Stato OFF | ON
0.100 ... 0.999 step = 0.001
Valore intervento In 1.00 ... 9.99 step = 0.01
10.0 ... 40.0 step = 0.1
0.100 ... 0.999 step = 0.001
Soglia ICLP>>> durante CLP ICLP>>>def In 1.00 ... 9.99 step = 0.01
10.0 ... 40.0 step = 0.1
Tempo intervento I>>>def
Valore s 0.03 ... 10.00 step = 0.01
Massima corrente residua - 50N/51N
Soglia IE>
Parametri
Abilitazione IE> IE> Enable OFF | ON
IEC/BS A | IEC/BS B | IEC/BS C | ANSI/IEEE MI |
Tipo di caratteristica IE> IE>Curve
ANSI/IEEE VI | ANSI/IEEE EI | EM | INDIPENDENTE
Modo di funzionamento IECLP> IECLP> Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione IECLP>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino IE>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1

APPENDICE NA30 - Manuale - 09 - 2009 215

 Descrizione Parametro Unità Campo di regolazione
Blocco logico IE> IE>BLK1 OFF | ON
Blocco selettivo ingresso IE> IE>BLK2IN OFF | ON
Blocco selettivo uscita IE> IE>BLK2OUT OFF | ON
Blocco selettivo interno IE> IE>BLK4 OFF | OUT | IN
Ritenuta seconda armonica IE> IE>2ndh-REST OFF | ON
Mancata apertura IE> IE>BF OFF | ON
Rele avviamento IE> IE>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento IE> IE>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento IE> IE>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento IE> IE>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Prima soglia 50N/51N tempo indipendente
Stato OFF | ON
0.002 ... 0.999 step = 0.001
Valore intervento IEn
1.00 ... 10.00 step = 0.01
0.002 ... 0.999 step = 0.001
Soglia IE>def durante CLP IECLP>def IEn
1.00 ... 10.00 step = 0.01
Tempo intervento IE>def
0.04 ... 9.99 step = 0.01
Valore s 10.0 ... 99.9 step = 0.1
100 ... 200 step = 1
Tempo dipendente
Prima soglia 50N/51N tempo dipendente
Stato OFF | ON
0.010 ... 0.999 step = 0.001
Valore intervento IEn
1.00 ... 2.00 step = 0.01
0.010 ... 0.999 step = 0.001
Soglia IE>inv durante CLP IECLP>inv IEn
1.00 ... 2.00 step = 0.01
0.02 ... 9.99 step = 0.01
Tempo intervento IE>inv tE>inv s
10.0 ... 60.0 step = 0.1
Soglia IE>>
Parametri
Abilitazione IE>> IE>> Enable OFF | ON
Modo di funzionamento IECLP>> IECLP>> Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione IECLP>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino IE>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco Logico IE>> IE>>BLK1 OFF | ON
Blocco Selettivo ingresso IE>> IE>>BLK2IN OFF | ON
Blocco Selettivo uscita IE>> IE>>BLK2OUT OFF | ON
Blocco selettivo interno IE>> IE>>BLK4 OFF | OUT | IN
Ritenuta seconda armonica IE>> IE>>2ndh-REST OFF | ON
Mancata apertura IE>> IE>>BF OFF | ON
Disattivazione IE> da start IE>> IE>disbyIE>> OFF | ON
Rele avviamento IE>> IE>>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento IE>> IE>>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento IE>> IE>>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento IE>> IE>>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Seconda soglia 50N/51N tempo indipendente

216
216 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
Stato OFF | ON
0.002 ... 0.999 step = 0.001
Valore intervento IEn
1.00 ... 10.00 step = 0.01
0.002 ... 0.999 step = 0.001
Soglia IE>>def durante CLP IECLP>>def IEn
1.00 ... 10.00 step = 0.01
Tempo intervento IE>>def
Valore s 0.03 ... 10.00 step = 0.01
Soglia IE>>>
Parametri
Abilitazione IE>>> IE>>> Enable OFF | ON
Modo di funzionamento IECLP>>> IECLP>>> Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione IECLP>>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino IE>>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco Logico IE>>> IE>>>BLK1 OFF | ON
Blocco selettivo ingresso IE>>> IE>>>BLK2IN OFF | ON
Blocco selettivo uscita IE>>> IE>>>BLK2OUT OFF | ON
Blocco selettivo interno IE>>> IE>>>BLK4 OFF | OUT | IN
Ritenuta seconda armonica IE>>> IE>>>2ndh-REST OFF | ON
Mancata apertura IE>>> IE>>>BF OFF | ON
Disattivazione IE> da start IE>>> IE>disbyIE>>> OFF | ON
Disattivazione IE>> da start IE>>> IE>>disbyIE>>> OFF | ON
Rele avviamento IE>>> IE>>>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento IE>>> IE>>>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento IE>>> IE>>>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento IE>>> IE>>>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Terza solgia 50N/51N tempo indipendente
Stato OFF | ON
0.002 ... 0.999 step = 0.001
Valore intervento IEn
1.00 ... 10.00 step = 0.01
0.002 ... 0.999 step = 0.001
Soglia IE>>>def durante CLP IECLP>>>def IEn
1.00 ... 10.00 step = 0.01
Tempo intervento IE>>>
Valore s 0.03 ... 10.00 step = 0.01
Massima tensione residua - 59N
Configurazioni comuni
Funzionamento 59N da 74VT esterna 74VText59N OFF | Blocco
Soglia UE>
Parametri
Abilitazione UE> UE> Enable OFF | ON
Tipo di caratteristica UE> UE>Curve DIPENDENTE | INDIPENDENTE
Ritardo di ripristino UE>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico UE> UE>BLK1 OFF | ON
Mancata apertura UE> UE>BF OFF | ON
Rele avviamento UE> UE>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento UE> UE>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento UE> UE>ST-L
L7 | L8 | L9 | L10

APPENDICE NA30 - Manuale - 09 - 2009 217

 Descrizione Parametro Unità Campo di regolazione
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento UE> UE>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Prima soglia 59N tempo indipendente
Stato OFF | ON
Valore intervento UEn 0.01 ... 0.70 step = 0.01
Tempo intervento UE>def
0.07 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Tempo dipendente
Prima soglia 59N tempo dipendente
Stato OFF | ON
Valore intervento UEn 0.01 ... 0.50 step = 0.01
0.10 ... 9.99 step = 0.01
Tempo intervento UE>inv tUE>inv s
10.0 ... 100.0 step = 0.1
Soglia UE>>
Parametri
Ritardo di ripristino UE>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico UE>> UE>>BLK1 OFF | ON
Mancata apertura UE>> UE>>BF OFF | ON
Disattivazione UE> da start UE>> UE>disbyUE>> OFF | ON
Rele avviamento UE>> UE>>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento UE>> UE>>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento UE>> UE>>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento UE>> UE>>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Seconda soglia 59N tempo indipendente
Stato OFF | ON
Valore intervento UEn 0.01 ... 0.70 step = 0.01
Tempo intervento UE>>def
0.07 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Direzionale di terra - 67N
Configurazioni comuni
Modo di funzionamento 67N Mode67N I | I*cos
Zona insensibilita 67N Insens-Zone OFF | ON
Moltiplicatore soglie 67N per zona insensibilita M 1.5 ... 10.0 step = 0.1
Funzionamento 67N da 74VT esterna 74VText67N OFF | Blocco | Non direzionale
Soglia IED>
Parametri
Abilitazione IED> IED> Enable OFF | ON
IEC/BS A | IEC/BS B | IEC/BS C | ANSI/IEEE MI |
Tipo di caratteristica IED> IED>Curve
ANSI/IEEE VI | ANSI/IEEE EI | EM | INDIPENDENTE
Modo di funzionamento IEDCLP> IEDCLP> Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione IEDCLP>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino IED>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico IED> IED>BLK1 OFF | ON
Blocco selettivo ingresso IED> IED>BLK2IN OFF | ON
Blocco selettivo uscita IED> IED>BLK2OUT OFF | ON

218
218 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
Blocco selettivo interno IED> IED>BLK4 OFF | OUT | IN
Mancata apertura IED> IED>BF OFF | ON
Rele avviamento IED> IED>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento IED> IED>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento IED> IED>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento IED> IED>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Prima soglia 67N tempo indipendente
Stato OFF | ON
0.002 ... 0.999 step = 0.001
Valore intervento di corrente residua IEn
1.00 ... 10.00 step = 0.01
Valore intervento di tensione residua UEn 0.004 ... 0.500 step = 0.001
Angolo caratteristico gr 0 ... 359 step = 1
Semisettore intervento gr 1 ... 180 step = 1
0.002 ... 0.999 step = 0.001
Soglia IED>def durante CLP IEDCLP>def IEn
1.00 ... 10.00 step = 0.01
Tempo intervento IED>def
0.05 ... 9.99 step = 0.01
Valore s 10.0 ... 99.9 step = 0.1
100 ... 200 step = 1
Tempo dipendente
Prima soglia 67N tempo dipendente
Stato OFF | ON
0.002 ... 0.999 step = 0.001
Valore intervento di corrente residua IEn
1.00 ... 2.00 step = 0.01
Valore intervento di tensione residua UEn 0.004 ... 0.500 step = 0.001
Angolo caratteristico gr 0 ... 359 step = 1
Semisettore intervento gr 1 ... 180 step = 1
0.002 ... 0.999 step = 0.001
Soglia IED>inv durante CLP IEDCLP>inv IEn
1.00 ... 2.00 step = 0.01
0.02 ... 9.99 step = 0.01
Tempo intervento IED>inv tED>inv s
10.0 ... 60.0 step = 0.1
Soglia IED>>
Parametri
Abilitazione IED>> IED>> Enable OFF | ON
IEC/BS A | IEC/BS B | IEC/BS C | ANSI/IEEE MI |
Tipo di caratteristica IED>> IED>>Curve
ANSI/IEEE VI | ANSI/IEEE EI | EM | INDIPENDENTE
Modo di funzionamento IEDCLP>> IEDCLP>> Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione IEDCLP>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino IED>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico IED>> IED>>BLK1 OFF | ON
Blocco selettivo ingresso IED>> IED>>BLK2IN OFF | ON
Blocco selettivo uscita IED>> IED>>BLK2OUT OFF | ON
Blocco selettivo interno IED>> IED>>BLK4 OFF | OUT | IN
Mancata apertura IED>> IED>>BF OFF | ON
Disattivazione IED> da start IED>> IED>disbyIED>> OFF | ON
Rele avviamento IED>> IED>>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento IED>> IED>>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento IED>> IED>>ST-L
L7 | L8 | L9 | L10

APPENDICE NA30 - Manuale - 09 - 2009 219

 Descrizione Parametro Unità Campo di regolazione
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento IED>> IED>>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Seconda soglia 67N tempo indipendente
Stato OFF | ON
0.002 ... 0.999 step = 0.001
Valore intervento di corrente residua IEn
1.00 ... 10.00 step = 0.01
Valore intervento di tensione residua UEn 0.004 ... 0.500 step = 0.001
Angolo caratteristico gr 0 ... 359 step = 1
Semisettore intervento gr 1 ... 180 step = 1
0.002 ... 0.999 step = 0.001
Soglia IED>>def durante CLP IEDCLP>>def IEn
1.00 ... 10.00 step = 0.01
Tempo intervento IED>>def
Valore s 0.05 ... 10.00 step = 0.01
Tempo dipendente
Seconda soglia 67N tempo dipendente
Stato OFF | ON
0.002 ... 0.999 step = 0.001
Valore intervento di corrente residua IEn
1.00 ... 2.00 step = 0.01
Valore intervento di tensione residua UEn 0.004 ... 0.500 step = 0.001
Angolo caratteristico gr 0 ... 359 step = 1
Semisettore intervento gr 1 ... 180 step = 1
0.002 ... 0.999 step = 0.001
Soglia IED>>inv durante CLP IEDCLP>>inv IEn
1.00 ... 2.00 step = 0.01
Tempo intervento IED>>inv tED>>inv s 0.02 ... 10.00 step = 0.01
Soglia IED>>>
Parametri
Abilitazione IED>>> IED>>> Enable OFF | ON
Modo di funzionamento IEDCLP>>> IEDCLP>>> Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione IEDCLP>>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino IED>>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico IED>>> IED>>>BLK1 OFF | ON
Blocco selettivo ingresso IED>>> IED>>>BLK2IN OFF | ON
Blocco selettivo uscita IED>>> IED>>>BLK2OUT OFF | ON
Blocco selettivo interno IED>>> IED>>>BLK4 OFF | OUT | IN
Mancata apertura IED>>> IED>>>BF OFF | ON
Disattivazione IED> da start IED>>> IED>disbyIED>>> OFF | ON
Disattivazione IED>> da start IED>>> IED>>disbyIED>>> OFF | ON
Rele avviamento IED>>> IED>>>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento IED>>> IED>>>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento IED>>> IED>>>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento IED>>> IED>>>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Terza soglia 67N tempo indipendente
Stato OFF | ON
0.002 ... 0.999 step = 0.001
Valore intervento di corrente residua IEn
1.00 ... 10.00 step = 0.01
Valore intervento di tensione residua UEn 0.004 ... 0.500 step = 0.001
Angolo caratteristico gr 0 ... 359 step = 1
Semisettore intervento gr 1 ... 180 step = 1

220
220 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
0.002 ... 0.999 step = 0.001
Soglia IED>>>def durante CLP IEDCLP>>>def IEn
1.00 ... 10.00 step = 0.01
Tempo intervento IED>>>def
Valore s 0.05 ... 10.00 step = 0.01
Soglia IED>>>>
Parametri
Abilitazione IED>>>> IED>>>> Enable OFF | ON
IEDCLP>>>>
Modo di funzionamento IEDCLP>>>> OFF | ON - Blocco soglia | ON - Modifica soglia
Mode
Tempo di attivazione IEDCLP>>>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino IED>>>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico IED>>>> IED>>>>BLK1 OFF | ON
Blocco selettivo ingresso IED>>>> IED>>>>BLK2IN OFF | ON
Blocco selettivo uscita IED>>>> IED>>>>BLK2OUT OFF | ON
Blocco interno IED>>>> IED>>>>BLK4 OFF | OUT | IN
Mancata apertura IED>>>> IED>>>>BF OFF | ON
Disattivazione IED> da start IED>>>> IED>disIED>>>> OFF | ON
Disattivazione IED>> da start IED>>>> IED>>disIED>>>> OFF | ON
Disattivazione IED>>> da start IED>>>> IED>>>disIED>>>> OFF | ON
Rele avviamento IED>>>> IED>>>>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento IED>>>> IED>>>>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento IED>>>> IED>>>>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento IED>>>> IED>>>>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Quarta soglia 67N tempo indipendente
Stato OFF | ON
0.002 ... 0.999 step = 0.001
Valore intervento di corrente residua IEn
1.00 ... 10.00 step = 0.01
Valore intervento di tensione residua UEn 0.004 ... 0.500 step = 0.001
Angolo caratteristico gr 0 ... 359 step = 1
Semisettore intervento gr 1 ... 180 step = 1
0.002 ... 0.999 step = 0.001
Soglia IED>>>>def durante CLP IEDCLP>>>>def IEn
1.00 ... 10.00 step = 0.01
Tempo intervento IED>>>>def
Valore s 0.05 ... 10.00 step = 0.01
Ritenuta di seconda armonica - 2ndh-REST
Soglia di ritenuta di seconda armonica
Stato OFF | ON
Valore intervento % 10 ... 50 step = 1
Ritardo di ripristino I2ndh>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Rele avviamento I2ndh> I2ndh>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento I2ndh> I2ndh>ST-L
L7 | L8 | L9 | L10
Supervisione circuito interruttore - 74TCS
Abilitazione 74TCS 74TCS Enable OFF | ON
Blocco Logico 74TCS 74TCS-BLK1 OFF | ON
Rele avviamento 74TCS 74TCS-ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento 74TCS 74TCS-TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10

APPENDICE NA30 - Manuale - 09 - 2009 221

 Descrizione Parametro Unità Campo di regolazione
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento 74TCS 74TCS-ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento 74TCS 74TCS-TR-L
L7 | L8 | L9 | L10
Blocco selettivo - BLOCK2
Blocco selettivo IN
Modo di funzionamento blocco selettivo BLIN1 ModeBLIN1 OFF | ON IPh/IE | ON IPh | ON IE
Tempo massimo di attivazione BLIN per funzioni di fase
Valore s 0.10 ... 10.00 step = 0.01
Tempo massimo di attivazione BLIN per funzioni di terra
Valore s 0.10 ... 10.00 step = 0.01
Rele di segnalazione tB-Iph/IE scaduto tB-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs di segnalazione tB-Iph/IE scaduto tB-L
L7 | L8 | L9 | L10
Blocco selettivo OUT
Modo di funzionamento blocco selettivo BLOUT1 ModeBLOUT1 OFF | ON IPh/IE | ON IPh | ON IE
Tempo di ricaduta BLOUT per funzioni di fase
Valore s 0.00 ... 1.00 step = 0.01
Tempo di ricaduta BLOUT per funzioni di terra
Valore s 0.00 ... 1.00 step = 0.01
Tempo di ricaduta BLOUT per funzioni di fase e terra
Valore s 0.00 ... 1.00 step = 0.01
Rele di blocco selettivo in uscita per funzioni di fase BLK2OUT-Iph-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele di blocco selettivo in uscita per funzioni di terra BLK2OUT-IE-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele di blocco selettivo in uscita per funzioni di fase e
BLK2OUT-Iph/IE-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
terra
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs di blocco selettivo in uscita per funzioni di fase BLK2OUT-Iph-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs di blocco selettivo in uscita per funzioni di terra BLK2OUT-IE-L
L7 | L8 | L9 | L10
LEDs di blocco selettivo in uscita per funzioni di fase e reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
BLK2OUT-Iph/IE-L
terra L7 | L8 | L9 | L10
Blocco selettivo interno - BLOCK4
Tempo di ricaduta blocco selettivo interno in uscita per funzioni di fase
Valore s 0.00 ... 10.00 step = 0.01
Tempo di ricaduta blocco selettivo interno in uscita per funzioni di terra
Valore s 0.00 ... 10.00 step = 0.01
Mancata apertura - BF
Abilitazione BF BF Enable OFF | ON
Soglia di corrente di fase per BF
Stato OFF | ON
Valore intervento In 0.05 ... 1.00 step = 0.01
Soglia di corrente residua per BF
Stato OFF | ON
Valore intervento IEn 0.01 ... 2.00 step = 0.01
Tempo intervento BF
Valore s 0.06 ... 10.00 step = 0.01
Blocco logico BF BF-BLK1 OFF | ON
Avviamento BF da interruttore CB Input OFF | ON
Rele avviamento BF BF-ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento BF BF-TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento BF BF-ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento BF BF-TR-L
L7 | L8 | L9 | L10

222
222 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
Parametri configurazione B
Corrente di base IB
Corrente di base IB In 0.10 ... 2.50 step = 0.01
Termica da sonde termometriche PT100 - 26
Sonda PT1
Allarme ThAL1
Abilitazione ThAL1 ThAL1 Enable OFF | ON
Soglia allarme 26 PT1 ThAL1 ^C 0 ... 200 step = 1
Tempo intervento ThAL1
Valore s 0 ... 100 step = 1
Rele allarme ThAL1 ThAL1-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme ThAL1 ThAL1-L
L7 | L8 | L9 | L10
Intervento Th>1
Abilitazione Th>1 Th>1 Enable OFF | ON
Soglia intervento 26 PT1 Th>1 ^C 0 ... 200 step = 1
Tempo intervento Th>1
Valore s 0 ... 100 step = 1
Mancata apertura Th>1 Th>1BF OFF | ON
Rele intervento Th>1 Th>1-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento Th>1 Th>1-L
L7 | L8 | L9 | L10
Sonda PT2
Allarme ThAL2
Abilitazione ThAL2 ThAL2 Enable OFF | ON
Soglia allarme 26 PT2 ThAL2 ^C 0 ... 200 step = 1
Tempo intervento ThAL2
Valore s 0 ... 100 step = 1
Rele allarme ThAL2 ThAL2-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme ThAL2 ThAL2-L
L7 | L8 | L9 | L10
Intervento Th>2
Abilitazione Th>2 Th>2 Enable OFF | ON
Soglia intervento 26 PT2 Th>2 ^C 0 ... 200 step = 1
Tempo intervento Th>2
Valore s 0 ... 100 step = 1
Mancata apertura Th>2 Th>2BF OFF | ON
Rele intervento Th>2 Th>2-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento Th>2 Th>2-L
L7 | L8 | L9 | L10
Sonda PT3
Allarme ThAL3
Abilitazione ThAL3 ThAL3 Enable OFF | ON
Soglia allarme 26 PT3 ThAL3 ^C 0 ... 200 step = 1
Tempo intervento ThAL3
Valore s 0 ... 100 step = 1
Rele allarme ThAL3 ThAL3-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme ThAL3 ThAL3-L
L7 | L8 | L9 | L10
Intervento Th>3
Abilitazione Th>3 Th>3 Enable OFF | ON
Soglia intervento 26 PT3 Th>3 ^C 0 ... 200 step = 1
Tempo intervento Th>3
Valore s 0 ... 100 step = 1
Mancata apertura Th>3 Th>3BF OFF | ON
Rele intervento Th>3 Th>3-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10

APPENDICE NA30 - Manuale - 09 - 2009 223

 Descrizione Parametro Unità Campo di regolazione
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento Th>3 Th>3-L
L7 | L8 | L9 | L10
Sonda PT4
Allarme ThAL4
Abilitazione ThAL4 ThAL4 Enable OFF | ON
Soglia allarme 26 PT4 ThAL4 ^C 0 ... 200 step = 1
Tempo intervento ThAL4
Valore s 0 ... 100 step = 1
Rele allarme ThAL4 ThAL4-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme ThAL4 ThAL4-L
L7 | L8 | L9 | L10
Intervento Th>4
Abilitazione Th>4 Th>4 Enable OFF | ON
Soglia intervento 26 PT4 Th>4 ^C 0 ... 200 step = 1
Tempo intervento Th>4
Valore s 0 ... 100 step = 1
Mancata apertura Th>4 Th>4BF OFF | ON
Rele intervento Th>4 Th>4-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento Th>4 Th>4-L
L7 | L8 | L9 | L10
Sonda PT5
Allarme ThAL5
Abilitazione ThAL5 ThAL5 Enable OFF | ON
Soglia allarme 26 PT5 ThAL5 ^C 0 ... 200 step = 1
Tempo intervento ThAL5
Valore s 0 ... 100 step = 1
Rele allarme ThAL5 ThAL5-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme ThAL5 ThAL5-L
L7 | L8 | L9 | L10
Intervento Th>5
Abilitazione Th>5 Th>5 Enable OFF | ON
Soglia intervento 26 PT5 Th>5 ^C 0 ... 200 step = 1
Tempo intervento Th>5
Valore s 0 ... 100 step = 1
Mancata apertura Th>5 Th>5BF OFF | ON
Rele intervento Th>5 Th>5-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento Th>5 Th>5-L
L7 | L8 | L9 | L10
Sonda PT6
Allarme ThAL6
Abilitazione ThAL6 ThAL6 Enable OFF | ON
Soglia allarme 26 PT6 ThAL6 ^C 0 ... 200 step = 1
Tempo intervento ThAL6
Valore s 0 ... 100 step = 1
Rele allarme ThAL6 ThAL6-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme ThAL6 ThAL6-L
L7 | L8 | L9 | L10
Intervento Th>6
Abilitazione Th>6 Th>6 Enable OFF | ON
Soglia intervento 26 PT6 Th>6 ^C 0 ... 200 step = 1
Tempo intervento Th>6
Valore s 0 ... 100 step = 1
Mancata apertura Th>6 Th>6BF OFF | ON
Rele intervento Th>6 Th>6-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento Th>6 Th>6-L
L7 | L8 | L9 | L10

224
224 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
Sonda PT7
Allarme ThAL7
Abilitazione ThAL7 ThAL7 Enable OFF | ON
Soglia allarme 26 PT7 ThAL7 ^C 0 ... 200 step = 1
Tempo intervento ThAL7
Valore s 0 ... 100 step = 1
Rele allarme ThAL7 ThAL7-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme ThAL7 ThAL7-L
L7 | L8 | L9 | L10
Intervento Th>7
Abilitazione Th>7 Th>7 Enable OFF | ON
Soglia intervento 26 PT7 Th>7 ^C 0 ... 200 step = 1
Tempo intervento Th>7
Valore s 0 ... 100 step = 1
Mancata apertura Th>7 Th>7BF OFF | ON
Rele intervento Th>7 Th>7-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento Th>7 Th>7-L
L7 | L8 | L9 | L10
Sonda PT8
Allarme ThAL8
Abilitazione ThAL8 ThAL8 Enable OFF | ON
Soglia allarme 26 PT8 ThAL8 ^C 0 ... 200 step = 1
Tempo intervento ThAL8
Valore s 0 ... 100 step = 1
Rele allarme ThAL8 ThAL8-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme ThAL8 ThAL8-L
L7 | L8 | L9 | L10
Intervento Th>8
Abilitazione Th>8 Th>8 Enable OFF | ON
Soglia intervento 26 PT8 Th>8 ^C 0 ... 200 step = 1
Tempo intervento Th>8
Valore s 0 ... 100 step = 1
Mancata apertura Th>8 Th>8BF OFF | ON
Rele intervento Th>8 Th>8-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento Th>8 Th>8-L
L7 | L8 | L9 | L10
Diagnostica
Rele diagnostica sonde PT100 PT100Diag-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs diagnostica sonde PT100 PT100Diag-L
L7 | L8 | L9 | L10
Immagine termica - 49
Configurazioni comuni
Immagine termica iniziale DthIN DThetaB 0.0 ... 1.0 step = 0.1
Coefficiente di riduzione alla inserzione KINR 1.0 ... 3.0 step = 0.1
Costante di tempo termica T min 1 ... 200 step = 1
Modo di funzionamento DthCLP DthCLP Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione DthCLP
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritenuta di seconda armonica 49 Dth2ndh-REST OFF | ON
Allarme DthAL1
Abilitazione DthAL1 DthAL1 Enable OFF | ON
Prima soglia allarme 49 DthAL1 DThetaB 0.3 ... 1.0 step = 0.1
Blocco logico DthAL1 DthAL1BLK1 OFF | ON
Blocco selettivo ingresso DthAL1 DthAL1BLK2IN OFF | ON
Blocco selettivo uscita DthAL1 DthAL1BLK2OUT OFF | ON

APPENDICE NA30 - Manuale - 09 - 2009 225

 Descrizione Parametro Unità Campo di regolazione
Blocco selettivo interno DthAL1 DthAL1BLK4 OFF | OUT | IN
Rele allarme DthAL1 DthAL1-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme DthAL1 DthAL1-L
L7 | L8 | L9 | L10
Allarme DthAL2
Abilitazione DthAL2 DthAL2 Enable OFF | ON
Seconda soglia allarme 49 DthAL2 DThetaB 0.5 ... 1.2 step = 0.1
Blocco logico DthAL2 DthAL2BLK1 OFF | ON
Blocco selettivo ingresso DthAL2 DthAL2BLK2IN OFF | ON
Blocco selettivo uscita DthAL2 DthAL2BLK2OUT OFF | ON
Blocco selettivo interno DthAL2 DthAL2BLK4 OFF | OUT | IN
Rele allarme DthAL2 DthAL2-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs allarme DthAL2 DthAL2-L
L7 | L8 | L9 | L10
Intervento Dth>
Abilitazione Dth> Dth> Enable OFF | ON
Soglia intervento 49 Dth> DThetaB 1.2 ... 1.2 step = 0.1
Blocco logico Dth> Dth>BLK1 OFF | ON
Blocco selettivo ingresso Dth> Dth>BLK2IN OFF | ON
Blocco selettivo uscita Dth> Dth>BLK2OUT OFF | ON
Blocco selettivo interno Dth> Dth>BLK4 OFF | OUT | IN
Mancata apertura Dth> Dth>BF OFF | ON
Disattivazione Dth> da start 50-51 Dth>disby50-51 OFF | ON
Rele intervento Dth> Dth>-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento Dth> Dth>-L
L7 | L8 | L9 | L10
Massima corrente - 50/51
Soglia I>
Parametri
Abilitazione I> I> Enable OFF | ON
IEC/BS A | IEC/BS B | IEC/BS C | ANSI/IEEE MI |
Tipo di caratteristica I> I>Curve ANSI/IEEE VI | ANSI/IEEE EI | RECTIFIER | I2t | EM |
INDIPENDENTE
Modo funzionamento ICLP> ICLP> Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione ICLP>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino I>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico I> I>BLK1 OFF | ON
Blocco selettivo ingresso I> I>BLK2IN OFF | ON
Blocco selettivo uscita I> I>BLK2OUT OFF | ON
Blocco selettivo interno I> I>BLK4 OFF | OUT | IN
Ritenuta seconda armonica I> I>2ndh-REST OFF | ON
Mancata apertura I> I>BF OFF | ON
Rele avviamento I> I>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento I> I>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento I> I>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento I> I>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Prima soglia 50/51 tempo indipendente
Stato OFF | ON

226
226 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
0.100 ... 0.999 step = 0.001
Valore intervento In
1.00 ... 5.00 step = 0.01
0.100 ... 0.999 step = 0.001
Soglia I>def durante CLP ICLP>def In
1.00 ... 5.00 step = 0.01
Tempo intervento I>def
0.04 ... 9.99 step = 0.01
Valore s 10.0 ... 99.9 step = 0.1
100 ... 200 step = 1
Tempo dipendente
Prima soglia 50/51 tempo dipendente
Stato OFF | ON
0.100 ... 0.999 step = 0.001
Valore intervento In
1.00 ... 5.00 step = 0.01
0.100 ... 0.999 step = 0.001
Soglia I>inv durante CLP ICLP>inv In
1.00 ... 5.00 step = 0.01
0.02 ... 9.99 step = 0.01
Tempo intervento I>inv t>inv s
10.0 ... 60.0 step = 0.1
Soglia I>>
Parametri
Abilitazione I>> I>> Enable OFF | ON
Tipo di caratteristica I>> I>>Curve I2t | INDIPENDENTE
Modo funzionamento ICLP>> ICLP>> Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione ICLP>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino I>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico I>> I>>BLK1 OFF | ON
Blocco selettivo ingresso I>> I>>BLK2IN OFF | ON
Blocco selettivo uscita I>> I>>BLK2OUT OFF | ON
Blocco selettivo interno I>> I>>BLK4 OFF | OUT | IN
Ritenuta seconda armonica I>> I>>2ndh-REST OFF | ON
Mancata apertura I>> I>>BF OFF | ON
Disattivazione I> da start I>> I>disbyI>> OFF | ON
Rele avviamento I>> I>>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento I>> I>>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento I>> I>>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento I>> I>>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Seconda soglia 50/51 tempo indipendente
Stato OFF | ON
0.100 ... 0.999 step = 0.001
Valore intervento In 1.00 ... 9.99 step = 0.01
10.0 ... 40.0 step = 0.1
0.100 ... 0.999 step = 0.001
Soglia I>>def durante CLP ICLP>>def In 1.00 ... 9.99 step = 0.01
10.0 ... 40.0 step = 0.1
Tempo intervento I>>def
Valore s 0.03 ... 10.00 step = 0.01
Tempo dipendente
Seconda soglia 50/51 tempo dipendente
Stato OFF | ON
0.100 ... 0.999 step = 0.001
Valore intervento In
1.00 ... 20.00 step = 0.01

APPENDICE NA30 - Manuale - 09 - 2009 227

 Descrizione Parametro Unità Campo di regolazione
0.100 ... 0.999 step = 0.001
Soglia I>>inv durante CLP ICLP>>inv In
1.00 ... 20.00 step = 0.01
Tempo intervento I>>inv t>>inv s 0.02 ... 10.00 step = 0.01
Soglia I>>>
Parametri
Abilitazione I>>> I>>> Enable OFF | ON
Modo funzionamento ICLP>>> ICLP>>> Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione ICLP>>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino I>>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico I>>> I>>>BLK1 OFF | ON
Blocco selettivo ingresso I>>> I>>>BLK2IN OFF | ON
Blocco selettivo uscita I>>> I>>>BLK2OUT OFF | ON
Blocco selettivo interno I>>> I>>>BLK4 OFF | OUT | IN
Ritenuta seconda armonica I>>> I>>>2ndh-REST OFF | ON
Mancata apertura I>>> I>>>BF OFF | ON
Disattivazione I> da start I>>> I>disbyI>>> OFF | ON
Disattivazione I>> da start I>>> I>>disbyI>>> OFF | ON
Rele avviamento I>>> I>>>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento I>>> I>>>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento I>>> I>>>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento I>>> I>>>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Terza soglia 50/51 tempo indipendente
Stato OFF | ON
0.100 ... 0.999 step = 0.001
Valore intervento In 1.00 ... 9.99 step = 0.01
10.0 ... 40.0 step = 0.1
0.100 ... 0.999 step = 0.001
Soglia ICLP>>> durante CLP ICLP>>>def In 1.00 ... 9.99 step = 0.01
10.0 ... 40.0 step = 0.1
Tempo intervento I>>>def
Valore s 0.03 ... 10.00 step = 0.01
Massima corrente residua - 50N/51N
Soglia IE>
Parametri
Abilitazione IE> IE> Enable OFF | ON
IEC/BS A | IEC/BS B | IEC/BS C | ANSI/IEEE MI |
Tipo di caratteristica IE> IE>Curve
ANSI/IEEE VI | ANSI/IEEE EI | EM | INDIPENDENTE
Modo di funzionamento IECLP> IECLP> Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione IECLP>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino IE>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico IE> IE>BLK1 OFF | ON
Blocco selettivo ingresso IE> IE>BLK2IN OFF | ON
Blocco selettivo uscita IE> IE>BLK2OUT OFF | ON
Blocco selettivo interno IE> IE>BLK4 OFF | OUT | IN
Ritenuta seconda armonica IE> IE>2ndh-REST OFF | ON
Mancata apertura IE> IE>BF OFF | ON

228
228 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
Rele avviamento IE> IE>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento IE> IE>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento IE> IE>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento IE> IE>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Prima soglia 50N/51N tempo indipendente
Stato OFF | ON
0.002 ... 0.999 step = 0.001
Valore intervento IEn
1.00 ... 10.00 step = 0.01
0.002 ... 0.999 step = 0.001
Soglia IE>def durante CLP IECLP>def IEn
1.00 ... 10.00 step = 0.01
Tempo intervento IE>def
0.04 ... 9.99 step = 0.01
Valore s 10.0 ... 99.9 step = 0.1
100 ... 200 step = 1
Tempo dipendente
Prima soglia 50N/51N tempo dipendente
Stato OFF | ON
0.010 ... 0.999 step = 0.001
Valore intervento IEn
1.00 ... 2.00 step = 0.01
0.010 ... 0.999 step = 0.001
Soglia IE>inv durante CLP IECLP>inv IEn
1.00 ... 2.00 step = 0.01
0.02 ... 9.99 step = 0.01
Tempo intervento IE>inv tE>inv s
10.0 ... 60.0 step = 0.1
Soglia IE>>
Parametri
Abilitazione IE>> IE>> Enable OFF | ON
Modo di funzionamento IECLP>> IECLP>> Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione IECLP>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino IE>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco Logico IE>> IE>>BLK1 OFF | ON
Blocco Selettivo ingresso IE>> IE>>BLK2IN OFF | ON
Blocco Selettivo uscita IE>> IE>>BLK2OUT OFF | ON
Blocco selettivo interno IE>> IE>>BLK4 OFF | OUT | IN
Ritenuta seconda armonica IE>> IE>>2ndh-REST OFF | ON
Mancata apertura IE>> IE>>BF OFF | ON
Disattivazione IE> da start IE>> IE>disbyIE>> OFF | ON
Rele avviamento IE>> IE>>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento IE>> IE>>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento IE>> IE>>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento IE>> IE>>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Seconda soglia 50N/51N tempo indipendente
Stato OFF | ON
0.002 ... 0.999 step = 0.001
Valore intervento IEn
1.00 ... 10.00 step = 0.01
0.002 ... 0.999 step = 0.001
Soglia IE>>def durante CLP IECLP>>def IEn
1.00 ... 10.00 step = 0.01
Tempo intervento IE>>def
Valore s 0.03 ... 10.00 step = 0.01

APPENDICE NA30 - Manuale - 09 - 2009 229

 Descrizione Parametro Unità Campo di regolazione
Soglia IE>>>
Parametri
Abilitazione IE>>> IE>>> Enable OFF | ON
Modo di funzionamento IECLP>>> IECLP>>> Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione IECLP>>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino IE>>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco Logico IE>>> IE>>>BLK1 OFF | ON
Blocco selettivo ingresso IE>>> IE>>>BLK2IN OFF | ON
Blocco selettivo uscita IE>>> IE>>>BLK2OUT OFF | ON
Blocco selettivo interno IE>>> IE>>>BLK4 OFF | OUT | IN
Ritenuta seconda armonica IE>>> IE>>>2ndh-REST OFF | ON
Mancata apertura IE>>> IE>>>BF OFF | ON
Disattivazione IE> da start IE>>> IE>disbyIE>>> OFF | ON
Disattivazione IE>> da start IE>>> IE>>disbyIE>>> OFF | ON
Rele avviamento IE>>> IE>>>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento IE>>> IE>>>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento IE>>> IE>>>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento IE>>> IE>>>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Terza solgia 50N/51N tempo indipendente
Stato OFF | ON
0.002 ... 0.999 step = 0.001
Valore intervento IEn
1.00 ... 10.00 step = 0.01
0.002 ... 0.999 step = 0.001
Soglia IE>>>def durante CLP IECLP>>>def IEn
1.00 ... 10.00 step = 0.01
Tempo intervento IE>>>
Valore s 0.03 ... 10.00 step = 0.01
Massima tensione residua - 59N
Configurazioni comuni
Funzionamento 59N da 74VT esterna 74VText59N OFF | Blocco
Soglia UE>
Parametri
Abilitazione UE> UE> Enable OFF | ON
Tipo di caratteristica UE> UE>Curve DIPENDENTE | INDIPENDENTE
Ritardo di ripristino UE>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico UE> UE>BLK1 OFF | ON
Mancata apertura UE> UE>BF OFF | ON
Rele avviamento UE> UE>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento UE> UE>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento UE> UE>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento UE> UE>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Prima soglia 59N tempo indipendente
Stato OFF | ON
Valore intervento UEn 0.01 ... 0.70 step = 0.01
Tempo intervento UE>def

230
230 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
0.07 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Tempo dipendente
Prima soglia 59N tempo dipendente
Stato OFF | ON
Valore intervento UEn 0.01 ... 0.50 step = 0.01
0.10 ... 9.99 step = 0.01
Tempo intervento UE>inv tUE>inv s
10.0 ... 100.0 step = 0.1
Soglia UE>>
Parametri
Ritardo di ripristino UE>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico UE>> UE>>BLK1 OFF | ON
Mancata apertura UE>> UE>>BF OFF | ON
Disattivazione UE> da start UE>> UE>disbyUE>> OFF | ON
Rele avviamento UE>> UE>>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento UE>> UE>>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento UE>> UE>>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento UE>> UE>>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Seconda soglia 59N tempo indipendente
Stato OFF | ON
Valore intervento UEn 0.01 ... 0.70 step = 0.01
Tempo intervento UE>>def
0.07 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Direzionale di terra - 67N
Configurazioni comuni
Modo di funzionamento 67N Mode67N I | I*cos
Zona insensibilita 67N Insens-Zone OFF | ON
Moltiplicatore soglie 67N per zona insensibilita M 1.5 ... 10.0 step = 0.1
Funzionamento 67N da 74VT esterna 74VText67N OFF | Blocco | Non direzionale
Soglia IED>
Parametri
Abilitazione IED> IED> Enable OFF | ON
IEC/BS A | IEC/BS B | IEC/BS C | ANSI/IEEE MI |
Tipo di caratteristica IED> IED>Curve
ANSI/IEEE VI | ANSI/IEEE EI | EM | INDIPENDENTE
Modo di funzionamento IEDCLP> IEDCLP> Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione IEDCLP>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino IED>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico IED> IED>BLK1 OFF | ON
Blocco selettivo ingresso IED> IED>BLK2IN OFF | ON
Blocco selettivo uscita IED> IED>BLK2OUT OFF | ON
Blocco selettivo interno IED> IED>BLK4 OFF | OUT | IN
Mancata apertura IED> IED>BF OFF | ON
Rele avviamento IED> IED>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento IED> IED>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento IED> IED>ST-L
L7 | L8 | L9 | L10

APPENDICE NA30 - Manuale - 09 - 2009 231

 Descrizione Parametro Unità Campo di regolazione
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento IED> IED>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Prima soglia 67N tempo indipendente
Stato OFF | ON
0.002 ... 0.999 step = 0.001
Valore intervento di corrente residua IEn
1.00 ... 10.00 step = 0.01
Valore intervento di tensione residua UEn 0.004 ... 0.500 step = 0.001
Angolo caratteristico gr 0 ... 359 step = 1
Semisettore intervento gr 1 ... 180 step = 1
0.002 ... 0.999 step = 0.001
Soglia IED>def durante CLP IEDCLP>def IEn
1.00 ... 10.00 step = 0.01
Tempo intervento IED>def
0.05 ... 9.99 step = 0.01
Valore s 10.0 ... 99.9 step = 0.1
100 ... 200 step = 1
Tempo dipendente
Prima soglia 67N tempo dipendente
Stato OFF | ON
0.002 ... 0.999 step = 0.001
Valore intervento di corrente residua IEn
1.00 ... 2.00 step = 0.01
Valore intervento di tensione residua UEn 0.004 ... 0.500 step = 0.001
Angolo caratteristico gr 0 ... 359 step = 1
Semisettore intervento gr 1 ... 180 step = 1
0.002 ... 0.999 step = 0.001
Soglia IED>inv durante CLP IEDCLP>inv IEn
1.00 ... 2.00 step = 0.01
0.02 ... 9.99 step = 0.01
Tempo intervento IED>inv tED>inv s
10.0 ... 60.0 step = 0.1
Soglia IED>>
Parametri
Abilitazione IED>> IED>> Enable OFF | ON
IEC/BS A | IEC/BS B | IEC/BS C | ANSI/IEEE MI |
Tipo di caratteristica IED>> IED>>Curve
ANSI/IEEE VI | ANSI/IEEE EI | EM | INDIPENDENTE
Modo di funzionamento IEDCLP>> IEDCLP>> Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione IEDCLP>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino IED>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico IED>> IED>>BLK1 OFF | ON
Blocco selettivo ingresso IED>> IED>>BLK2IN OFF | ON
Blocco selettivo uscita IED>> IED>>BLK2OUT OFF | ON
Blocco selettivo interno IED>> IED>>BLK4 OFF | OUT | IN
Mancata apertura IED>> IED>>BF OFF | ON
Disattivazione IED> da start IED>> IED>disbyIED>> OFF | ON
Rele avviamento IED>> IED>>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento IED>> IED>>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento IED>> IED>>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento IED>> IED>>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Seconda soglia 67N tempo indipendente
Stato OFF | ON
0.002 ... 0.999 step = 0.001
Valore intervento di corrente residua IEn
1.00 ... 10.00 step = 0.01

232
232 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
Valore intervento di tensione residua UEn 0.004 ... 0.500 step = 0.001
Angolo caratteristico gr 0 ... 359 step = 1
Semisettore intervento gr 1 ... 180 step = 1
0.002 ... 0.999 step = 0.001
Soglia IED>>def durante CLP IEDCLP>>def IEn
1.00 ... 10.00 step = 0.01
Tempo intervento IED>>def
Valore s 0.05 ... 10.00 step = 0.01
Tempo dipendente
Seconda soglia 67N tempo dipendente
Stato OFF | ON
0.002 ... 0.999 step = 0.001
Valore intervento di corrente residua IEn
1.00 ... 2.00 step = 0.01
Valore intervento di tensione residua UEn 0.004 ... 0.500 step = 0.001
Angolo caratteristico gr 0 ... 359 step = 1
Semisettore intervento gr 1 ... 180 step = 1
0.002 ... 0.999 step = 0.001
Soglia IED>>inv durante CLP IEDCLP>>inv IEn
1.00 ... 2.00 step = 0.01
Tempo intervento IED>>inv tED>>inv s 0.02 ... 10.00 step = 0.01
Soglia IED>>>
Parametri
Abilitazione IED>>> IED>>> Enable OFF | ON
Modo di funzionamento IEDCLP>>> IEDCLP>>> Mode OFF | ON - Blocco soglia | ON - Modifica soglia
Tempo di attivazione IEDCLP>>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino IED>>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico IED>>> IED>>>BLK1 OFF | ON
Blocco selettivo ingresso IED>>> IED>>>BLK2IN OFF | ON
Blocco selettivo uscita IED>>> IED>>>BLK2OUT OFF | ON
Blocco selettivo interno IED>>> IED>>>BLK4 OFF | OUT | IN
Mancata apertura IED>>> IED>>>BF OFF | ON
Disattivazione IED> da start IED>>> IED>disbyIED>>> OFF | ON
Disattivazione IED>> da start IED>>> IED>>disbyIED>>> OFF | ON
Rele avviamento IED>>> IED>>>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento IED>>> IED>>>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento IED>>> IED>>>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento IED>>> IED>>>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Terza soglia 67N tempo indipendente
Stato OFF | ON
0.002 ... 0.999 step = 0.001
Valore intervento di corrente residua IEn
1.00 ... 10.00 step = 0.01
Valore intervento di tensione residua UEn 0.004 ... 0.500 step = 0.001
Angolo caratteristico gr 0 ... 359 step = 1
Semisettore intervento gr 1 ... 180 step = 1
0.002 ... 0.999 step = 0.001
Soglia IED>>>def durante CLP IEDCLP>>>def IEn
1.00 ... 10.00 step = 0.01
Tempo intervento IED>>>def
Valore s 0.05 ... 10.00 step = 0.01
Soglia IED>>>>
Parametri
Abilitazione IED>>>> IED>>>> Enable OFF | ON

APPENDICE NA30 - Manuale - 09 - 2009 233

 Descrizione Parametro Unità Campo di regolazione
IEDCLP>>>>
Modo di funzionamento IEDCLP>>>> OFF | ON - Blocco soglia | ON - Modifica soglia
Mode
Tempo di attivazione IEDCLP>>>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Ritardo di ripristino IED>>>>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Blocco logico IED>>>> IED>>>>BLK1 OFF | ON
Blocco selettivo ingresso IED>>>> IED>>>>BLK2IN OFF | ON
Blocco selettivo uscita IED>>>> IED>>>>BLK2OUT OFF | ON
Blocco interno IED>>>> IED>>>>BLK4 OFF | OUT | IN
Mancata apertura IED>>>> IED>>>>BF OFF | ON
Disattivazione IED> da start IED>>>> IED>disIED>>>> OFF | ON
Disattivazione IED>> da start IED>>>> IED>>disIED>>>> OFF | ON
Disattivazione IED>>> da start IED>>>> OFF | ON
Rele avviamento IED>>>> IED>>>>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento IED>>>> IED>>>>TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento IED>>>> IED>>>>ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento IED>>>> IED>>>>TR-L
L7 | L8 | L9 | L10
Tempo indipendente
Quarta soglia 67N tempo indipendente
Stato OFF | ON
0.002 ... 0.999 step = 0.001
Valore intervento di corrente residua IEn
1.00 ... 10.00 step = 0.01
Valore intervento di tensione residua UEn 0.004 ... 0.500 step = 0.001
Angolo caratteristico gr 0 ... 359 step = 1
Semisettore intervento gr 1 ... 180 step = 1
0.002 ... 0.999 step = 0.001
Soglia IED>>>>def durante CLP IEDCLP>>>>def IEn
1.00 ... 10.00 step = 0.01
Tempo intervento IED>>>>def
Valore s 0.05 ... 10.00 step = 0.01
Ritenuta di seconda armonica - 2ndh-REST
Soglia di ritenuta di seconda armonica
Stato OFF | ON
Valore intervento % 10 ... 50 step = 1
Ritardo di ripristino I2ndh>
0.00 ... 9.99 step = 0.01
Valore s
10.0 ... 100.0 step = 0.1
Rele avviamento I2ndh> I2ndh>ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento I2ndh> I2ndh>ST-L
L7 | L8 | L9 | L10
Supervisione circuito interruttore - 74TCS
Abilitazione 74TCS 74TCS Enable OFF | ON
Blocco Logico 74TCS 74TCS-BLK1 OFF | ON
Rele avviamento 74TCS 74TCS-ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento 74TCS 74TCS-TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento 74TCS 74TCS-ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento 74TCS 74TCS-TR-L
L7 | L8 | L9 | L10
Blocco selettivo - BLOCK2
Blocco selettivo IN
Modo di funzionamento blocco selettivo BLIN1 ModeBLIN1 OFF | ON IPh/IE | ON IPh | ON IE

234
234 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
Tempo massimo di attivazione BLIN per funzioni di fase
Valore s 0.10 ... 10.00 step = 0.01
Tempo massimo di attivazione BLIN per funzioni di terra
Valore s 0.10 ... 10.00 step = 0.01
Rele di segnalazione tB-Iph/IE scaduto tB-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs di segnalazione tB-Iph/IE scaduto tB-L
L7 | L8 | L9 | L10
Blocco selettivo OUT
Tempo di ricaduta BLOUT per funzioni di fase
Valore s 0.00 ... 1.00 step = 0.01
Tempo di ricaduta BLOUT per funzioni di terra
Valore s 0.00 ... 1.00 step = 0.01
Tempo di ricaduta BLOUT per funzioni di fase e terra
Valore s 0.00 ... 1.00 step = 0.01
Modo di funzionamento blocco selettivo BLOUT1 ModeBLOUT1 OFF | ON IPh/IE | ON IPh | ON IE
Rele di blocco selettivo in uscita per funzioni di fase BLK2OUT-Iph-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele di blocco selettivo in uscita per funzioni di terra BLK2OUT-IE-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele di blocco selettivo in uscita per funzioni di fase e
BLK2OUT-Iph/IE-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
terra
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs di blocco selettivo in uscita per funzioni di fase BLK2OUT-Iph-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs di blocco selettivo in uscita per funzioni di terra BLK2OUT-IE-L
L7 | L8 | L9 | L10
LEDs di blocco selettivo in uscita per funzioni di fase e reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
BLK2OUT-Iph/IE-L
terra L7 | L8 | L9 | L10
Blocco selettivo interno - BLOCK4
Tempo di ricaduta blocco selettivo interno in uscita per funzioni di fase
Valore s 0.00 ... 10.00 step = 0.01
Tempo di ricaduta blocco selettivo interno in uscita per funzioni di terra
Valore s 0.00 ... 10.00 step = 0.01
Mancata apertura - BF
Abilitazione BF BF Enable OFF | ON
Soglia di corrente di fase per BF
Stato OFF | ON
Valore intervento In 0.05 ... 1.00 step = 0.01
Soglia di corrente residua per BF
Stato OFF | ON
Valore intervento IEn 0.01 ... 2.00 step = 0.01
Tempo intervento BF
Valore s 0.06 ... 10.00 step = 0.01
Blocco logico BF BF-BLK1 OFF | ON
Avviamento BF da interruttore CB Input OFF | ON
Rele avviamento BF BF-ST-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele intervento BF BF-TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs avviamento BF BF-ST-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento BF BF-TR-L
L7 | L8 | L9 | L10
PLC
Parametri
Abilitazione PLC Enable OFF | ON
Rele PLC-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs PLC-L
L7 | L8 | L9 | L10
Selettori
Selettore 1 0|1

APPENDICE NA30 - Manuale - 09 - 2009 235

 Descrizione Parametro Unità Campo di regolazione
Selettore 2 0|1
Selettore 3 0|1
Selettore 4 0|1
Selettore 5 0|1
Selettore 6 0|1
Selettore 7 0|1
Selettore 8 0|1
Selettore 9 0|1
Selettore 10 0|1
Selettore 11 0|1
Selettore 12 0|1
Selettore 13 0|1|2
Selettore 14 0|1|2
Selettore 15 0|1|2
Selettore 16 0|1|2
Selettore 17 0|1|2
Selettore 18 0|1|2
Selettore 19 0|1|2
Selettore 20 0|1|2
Selettore 21 0|1|2|3
Selettore 22 0|1|2|3
Selettore 23 0|1|2|3
Selettore 24 0|1|2|3
Selettore 25 0|1|2|3|4|5|6|7|8|9
Selettore 26 0|1|2|3|4|5|6|7|8|9
Selettore 27 0|1|2|3|4|5|6|7|8|9
Selettore 28 0|1|2|3|4|5|6|7|8|9
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14
| 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26
| 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38
| 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50
Selettore 29 | 51 | 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 | 60 | 61 | 62
| 63 | 64 | 65 | 66 | 67 | 68 | 69 | 70 | 71 | 72 | 73 | 74
| 75 | 76 | 77 | 78 | 79 | 80 | 81 | 82 | 83 | 84 | 85 |
86 | 87 | 88 | 89 | 90 | 91 | 92 | 93 | 94 | 95 | 96 | 97
| 98 | 99
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14
| 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26
| 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38
| 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50
Selettore 30 | 51 | 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 | 60 | 61 | 62
| 63 | 64 | 65 | 66 | 67 | 68 | 69 | 70 | 71 | 72 | 73 | 74
| 75 | 76 | 77 | 78 | 79 | 80 | 81 | 82 | 83 | 84 | 85 |
86 | 87 | 88 | 89 | 90 | 91 | 92 | 93 | 94 | 95 | 96 | 97
| 98 | 99
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14
| 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26
| 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38
| 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50
Selettore 31 | 51 | 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 | 60 | 61 | 62
| 63 | 64 | 65 | 66 | 67 | 68 | 69 | 70 | 71 | 72 | 73 | 74
| 75 | 76 | 77 | 78 | 79 | 80 | 81 | 82 | 83 | 84 | 85 |
86 | 87 | 88 | 89 | 90 | 91 | 92 | 93 | 94 | 95 | 96 | 97
| 98 | 99

236
236 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14
| 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26
| 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38
| 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50
Selettore 32 | 51 | 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 | 60 | 61 | 62
| 63 | 64 | 65 | 66 | 67 | 68 | 69 | 70 | 71 | 72 | 73 | 74
| 75 | 76 | 77 | 78 | 79 | 80 | 81 | 82 | 83 | 84 | 85 |
86 | 87 | 88 | 89 | 90 | 91 | 92 | 93 | 94 | 95 | 96 | 97
| 98 | 99
Temporizzatori
0.00 ... 0.99 step = 0.01
Temporizzatore 1 s
1.0 ... 60.0 step = 0.1
0.00 ... 0.99 step = 0.01
Temporizzatore 2 s
1.0 ... 60.0 step = 0.1
0.00 ... 0.99 step = 0.01
Temporizzatore 3 s
1.0 ... 60.0 step = 0.1
0.00 ... 0.99 step = 0.01
Temporizzatore 4 s
1.0 ... 60.0 step = 0.1
0.00 ... 0.99 step = 0.01
Temporizzatore 5 s
1.0 ... 60.0 step = 0.1
0.00 ... 0.99 step = 0.01
Temporizzatore 6 s
1.0 ... 60.0 step = 0.1
0.00 ... 0.99 step = 0.01
Temporizzatore 7 s
1.0 ... 60.0 step = 0.1
0.00 ... 0.99 step = 0.01
Temporizzatore 8 s
1.0 ... 60.0 step = 0.1
0.0 ... 59.9 step = 0.1
Temporizzatore 9 s 60 ... 299 step = 1
300 ... 3600 step = 10
0.0 ... 59.9 step = 0.1
Temporizzatore 10 s 60 ... 299 step = 1
300 ... 3600 step = 10
0.0 ... 59.9 step = 0.1
Temporizzatore 11 s 60 ... 299 step = 1
300 ... 3600 step = 10
0.0 ... 59.9 step = 0.1
Temporizzatore 12 s 60 ... 299 step = 1
300 ... 3600 step = 10
0.0 ... 59.9 step = 0.1
Temporizzatore 13 s 60 ... 299 step = 1
300 ... 3600 step = 10
0.0 ... 59.9 step = 0.1
Temporizzatore 14 s 60 ... 299 step = 1
300 ... 3600 step = 10
0.0 ... 59.9 step = 0.1
Temporizzatore 15 s 60 ... 299 step = 1
300 ... 3600 step = 10
0.0 ... 59.9 step = 0.1
Temporizzatore 16 s 60 ... 299 step = 1
300 ... 3600 step = 10
0 ... 59 step = 1
Temporizzatore 17 s 60 ... 3540 step = 60
3600 ... 86400 step = 600
0 ... 59 step = 1
Temporizzatore 18 s 60 ... 3540 step = 60
3600 ... 86400 step = 600
0 ... 59 step = 1
Temporizzatore 19 s 60 ... 3540 step = 60
3600 ... 86400 step = 600
0 ... 59 step = 1
Temporizzatore 20 s 60 ... 3540 step = 60
3600 ... 86400 step = 600

APPENDICE NA30 - Manuale - 09 - 2009 237

 Descrizione Parametro Unità Campo di regolazione
0 ... 59 step = 1
Temporizzatore 21 s 60 ... 3540 step = 60
3600 ... 86400 step = 600
0 ... 59 step = 1
Temporizzatore 22 s 60 ... 3540 step = 60
3600 ... 86400 step = 600
0 ... 59 step = 1
Temporizzatore 23 s 60 ... 3540 step = 60
3600 ... 86400 step = 600
0 ... 59 step = 1
Temporizzatore 24 s 60 ... 3540 step = 60
3600 ... 86400 step = 600
Monitoraggio interruttore
Rele-Led associati
Rele di comando apertura interruttore CBopen-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele di comando chiusura interruttore CBclose-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs di segnalazione interruttore chiuso CBclose-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs di segnalazione interruttore aperto CBopen-L
L7 | L8 | L9 | L10
Diagnostica interruttore
Modalita conteggio aperture [Link] OFF | ON
Soglia conteggio aperture [Link] 0 ... 10000 step = 1
Modalita sommatoria correnti interrotte ModeSumI OFF | ON
Soglia sommatoria correnti interrotte SumI In 0 ... 5000 step = 1
Modalita sommatoria I^2t interrotte ModeSumI^2t OFF | ON
Tempo apertura interruttore per calcolo I^2t tbreak s 0.05 ... 1.00 step = 0.01
Soglia sommatoria I^2t interrotte SumI^2t In^2s 0 ... 5000 step = 1
Modalita tempo di apertura Mode-tOpen OFF | ON
Rele di trigger per misura tempo di apertura Ktrig-break K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Massimo tempo di apertura ammesso per interruttore
Valore s 0.05 ... 1.00 step = 0.01
Rele diagnostica conteggio aperture [Link]-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele diagnostica sommatoria correnti interrotte SumI-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele diagnostica sommatoria I^2t interrotte SumI^2t-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Rele diagnostica tempo di apertura interruttore tbreak-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs diagnostica conteggio aperture [Link]-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs diagnostica sommatoria correnti interrotte SumI-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs diagnostica sommatoria I2t interrotte SumI^2t-L
L7 | L8 | L9 | L10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs diagnostica tempo di apertura interruttore tbreak-L
L7 | L8 | L9 | L10
Monitoraggio TA - 74CT
Abilitazione 74CT 74CT Enable OFF | ON
Soglia 74CT S< 0.10 ... 0.95 step = 0.01
Soglia di massima corrente 74CT
Stato OFF | ON
Valore intervento In 0.10 ... 1.00 step = 0.01
Tempo intervento S<
0.03 ... 9.99 step = 0.01
Valore s 10.0 ... 99.9 step = 0.1
100 ... 200 step = 1
Blocco logico S< S<BLK1 OFF | ON
Rele intervento S< S<TR-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs intervento S< S<TR-L
L7 | L8 | L9 | L10

238
238 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
Scatto remoto
Rele Scatto remoto RemTrip-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs Scatto remoto RemTrip-L
L7 | L8 | L9 | L10
Stato diagnostica filo pilota
Periodicita impulsi di diagnostica BLOUT1 PulseBLOUT1 OFF | 100ms | 1s | 5s | 10s | 60s | 120s
Intervallo di controllo impulsi di diagnostica BLIN1 PulseBLIN1 OFF | 100ms | 1s | 5s | 10s | 60s | 120s
Rele di segnalazione impulsi non ricevuti a BLIN PulseBLIN-K K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
reserved | START | TRIP | L1 | L2 | L3 | L4 | L5 | L6 |
LEDs di segnalazione impulsi non ricevuti a BLIN PulseBLIN-L
L7 | L8 | L9 | L10
Misure mediate
Periodo per media fissa tFIX min 1 ... 60 step = 1
Periodo per media mobile tROL min 1 ... 60 step = 1
Numero di periodi per media mobile [Link] 1 ... 24 step = 1
Oscillografia
Informazioni funzionali
Initialization | Start recording | Acquire | Trigger |
Stato
Stopped | Wait | Fail | Off
Record registrati 0 ... 0 step = 0
Occupazione buffer % 0 ... 0 step = 0
Set trigger
Tempo pre-trigger s 0.05 ... 1.00 step = 0.01
Tempo post-trigger s 0.05 ... 60.00 step = 0.05
Abilitazione trigger da uscite ON | OFF
Trigger da uscite K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10
Abilitazione trigger da ingressi ON | OFF
IN1 | IN2 | IN3 | IN4 | IN5 | IN6 | IN7 | IN8 | IN9 |
IN10 | IN11 | IN12 | IN13 | IN14 | IN15 | IN16 | IN17
Trigger da ingressi IN1-IN32
| IN18 | IN19 | IN20 | IN21 | IN22 | IN23 | IN24 |
IN25 | IN26 | IN27 | IN28 | IN29 | IN30 | IN31 | IN32
IN33 | IN34 | IN35 | IN36 | IN37 | IN38 | IN39 | IN40
Trigger da ingressi IN33-IN45
| IN41 | IN42 | IN43 | IN44 | IN45
Allarme buffer 80 % OFF | ON
Set canali campionati
iL1 On | Off
iL2 On | Off
iL3 On | Off
iE On | Off
uE On | Off
Set canali di misura
Frequenza | IL1 | IL2 | IL3 | IE | UE | PhiE | IL1-2nd |
Analog 1 IL2-2nd | IL3-2nd | I-2nd/IL | T1 | T2 | T3 | T4 | T5 | T6
| T7 | T8 | Off
Frequenza | IL1 | IL2 | IL3 | IE | UE | PhiE | IL1-2nd |
Analog 2 IL2-2nd | IL3-2nd | I-2nd/IL | T1 | T2 | T3 | T4 | T5 | T6
| T7 | T8 | Off
Frequenza | IL1 | IL2 | IL3 | IE | UE | PhiE | IL1-2nd |
Analog 3 IL2-2nd | IL3-2nd | I-2nd/IL | T1 | T2 | T3 | T4 | T5 | T6
| T7 | T8 | Off
Frequenza | IL1 | IL2 | IL3 | IE | UE | PhiE | IL1-2nd |
Analog 4 IL2-2nd | IL3-2nd | I-2nd/IL | T1 | T2 | T3 | T4 | T5 | T6
| T7 | T8 | Off
Frequenza | IL1 | IL2 | IL3 | IE | UE | PhiE | IL1-2nd |
Analog 5 IL2-2nd | IL3-2nd | I-2nd/IL | T1 | T2 | T3 | T4 | T5 | T6
| T7 | T8 | Off
Frequenza | IL1 | IL2 | IL3 | IE | UE | PhiE | IL1-2nd |
Analog 6 IL2-2nd | IL3-2nd | I-2nd/IL | T1 | T2 | T3 | T4 | T5 | T6
| T7 | T8 | Off

APPENDICE NA30 - Manuale - 09 - 2009 239

 Descrizione Parametro Unità Campo di regolazione
Frequenza | IL1 | IL2 | IL3 | IE | UE | PhiE | IL1-2nd |
Analog 7 IL2-2nd | IL3-2nd | I-2nd/IL | T1 | T2 | T3 | T4 | T5 | T6
| T7 | T8 | Off
Frequenza | IL1 | IL2 | IL3 | IE | UE | PhiE | IL1-2nd |
Analog 8 IL2-2nd | IL3-2nd | I-2nd/IL | T1 | T2 | T3 | T4 | T5 | T6
| T7 | T8 | Off
Frequenza | IL1 | IL2 | IL3 | IE | UE | PhiE | IL1-2nd |
Analog 9 IL2-2nd | IL3-2nd | I-2nd/IL | T1 | T2 | T3 | T4 | T5 | T6
| T7 | T8 | Off
Frequenza | IL1 | IL2 | IL3 | IE | UE | PhiE | IL1-2nd |
Analog 10 IL2-2nd | IL3-2nd | I-2nd/IL | T1 | T2 | T3 | T4 | T5 | T6
| T7 | T8 | Off
Frequenza | IL1 | IL2 | IL3 | IE | UE | PhiE | IL1-2nd |
Analog 11 IL2-2nd | IL3-2nd | I-2nd/IL | T1 | T2 | T3 | T4 | T5 | T6
| T7 | T8 | Off
Frequenza | IL1 | IL2 | IL3 | IE | UE | PhiE | IL1-2nd |
Analog 12 IL2-2nd | IL3-2nd | I-2nd/IL | T1 | T2 | T3 | T4 | T5 | T6
| T7 | T8 | Off
Set canali digitali
K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10 | IN1
| IN2 | IN3 | IN4 | IN5 | IN6 | IN7 | IN8 | IN9 | IN10 |
IN11 | IN12 | IN13 | IN14 | IN15 | IN16 | IN17 | IN18
Digital 1 | IN19 | IN20 | IN21 | IN22 | IN23 | IN24 | IN25 |
IN26 | IN27 | IN28 | IN29 | IN30 | IN31 | IN32 | IN33
| IN34 | IN35 | IN36 | IN37 | IN38 | IN39 | IN40 |
IN41 | IN42 | IN43 | IN44 | IN45 | Off
K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10 | IN1
| IN2 | IN3 | IN4 | IN5 | IN6 | IN7 | IN8 | IN9 | IN10 |
IN11 | IN12 | IN13 | IN14 | IN15 | IN16 | IN17 | IN18
Digital 2 | IN19 | IN20 | IN21 | IN22 | IN23 | IN24 | IN25 |
IN26 | IN27 | IN28 | IN29 | IN30 | IN31 | IN32 | IN33
| IN34 | IN35 | IN36 | IN37 | IN38 | IN39 | IN40 |
IN41 | IN42 | IN43 | IN44 | IN45 | Off
K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10 | IN1
| IN2 | IN3 | IN4 | IN5 | IN6 | IN7 | IN8 | IN9 | IN10 |
IN11 | IN12 | IN13 | IN14 | IN15 | IN16 | IN17 | IN18
Digital 3 | IN19 | IN20 | IN21 | IN22 | IN23 | IN24 | IN25 |
IN26 | IN27 | IN28 | IN29 | IN30 | IN31 | IN32 | IN33
| IN34 | IN35 | IN36 | IN37 | IN38 | IN39 | IN40 |
IN41 | IN42 | IN43 | IN44 | IN45 | Off
K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10 | IN1
| IN2 | IN3 | IN4 | IN5 | IN6 | IN7 | IN8 | IN9 | IN10 |
IN11 | IN12 | IN13 | IN14 | IN15 | IN16 | IN17 | IN18
Digital 4 | IN19 | IN20 | IN21 | IN22 | IN23 | IN24 | IN25 |
IN26 | IN27 | IN28 | IN29 | IN30 | IN31 | IN32 | IN33
| IN34 | IN35 | IN36 | IN37 | IN38 | IN39 | IN40 |
IN41 | IN42 | IN43 | IN44 | IN45 | Off
K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10 | IN1
| IN2 | IN3 | IN4 | IN5 | IN6 | IN7 | IN8 | IN9 | IN10 |
IN11 | IN12 | IN13 | IN14 | IN15 | IN16 | IN17 | IN18
Digital 5 | IN19 | IN20 | IN21 | IN22 | IN23 | IN24 | IN25 |
IN26 | IN27 | IN28 | IN29 | IN30 | IN31 | IN32 | IN33
| IN34 | IN35 | IN36 | IN37 | IN38 | IN39 | IN40 |
IN41 | IN42 | IN43 | IN44 | IN45 | Off
K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10 | IN1
| IN2 | IN3 | IN4 | IN5 | IN6 | IN7 | IN8 | IN9 | IN10 |
IN11 | IN12 | IN13 | IN14 | IN15 | IN16 | IN17 | IN18
Digital 6 | IN19 | IN20 | IN21 | IN22 | IN23 | IN24 | IN25 |
IN26 | IN27 | IN28 | IN29 | IN30 | IN31 | IN32 | IN33
| IN34 | IN35 | IN36 | IN37 | IN38 | IN39 | IN40 |
IN41 | IN42 | IN43 | IN44 | IN45 | Off

240
240 NA30 - Manuale - 09 - 2009 APPENDICE
 Descrizione Parametro Unità Campo di regolazione
K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10 | IN1
| IN2 | IN3 | IN4 | IN5 | IN6 | IN7 | IN8 | IN9 | IN10 |
IN11 | IN12 | IN13 | IN14 | IN15 | IN16 | IN17 | IN18
Digital 7 | IN19 | IN20 | IN21 | IN22 | IN23 | IN24 | IN25 |
IN26 | IN27 | IN28 | IN29 | IN30 | IN31 | IN32 | IN33
| IN34 | IN35 | IN36 | IN37 | IN38 | IN39 | IN40 |
IN41 | IN42 | IN43 | IN44 | IN45 | Off
K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10 | IN1
| IN2 | IN3 | IN4 | IN5 | IN6 | IN7 | IN8 | IN9 | IN10 |
IN11 | IN12 | IN13 | IN14 | IN15 | IN16 | IN17 | IN18
Digital 8 | IN19 | IN20 | IN21 | IN22 | IN23 | IN24 | IN25 |
IN26 | IN27 | IN28 | IN29 | IN30 | IN31 | IN32 | IN33
| IN34 | IN35 | IN36 | IN37 | IN38 | IN39 | IN40 |
IN41 | IN42 | IN43 | IN44 | IN45 | Off
K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10 | IN1
| IN2 | IN3 | IN4 | IN5 | IN6 | IN7 | IN8 | IN9 | IN10 |
IN11 | IN12 | IN13 | IN14 | IN15 | IN16 | IN17 | IN18
Digital 9 | IN19 | IN20 | IN21 | IN22 | IN23 | IN24 | IN25 |
IN26 | IN27 | IN28 | IN29 | IN30 | IN31 | IN32 | IN33
| IN34 | IN35 | IN36 | IN37 | IN38 | IN39 | IN40 |
IN41 | IN42 | IN43 | IN44 | IN45 | Off
K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10 | IN1
| IN2 | IN3 | IN4 | IN5 | IN6 | IN7 | IN8 | IN9 | IN10 |
IN11 | IN12 | IN13 | IN14 | IN15 | IN16 | IN17 | IN18
Digital 10 | IN19 | IN20 | IN21 | IN22 | IN23 | IN24 | IN25 |
IN26 | IN27 | IN28 | IN29 | IN30 | IN31 | IN32 | IN33
| IN34 | IN35 | IN36 | IN37 | IN38 | IN39 | IN40 |
IN41 | IN42 | IN43 | IN44 | IN45 | Off
K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10 | IN1
| IN2 | IN3 | IN4 | IN5 | IN6 | IN7 | IN8 | IN9 | IN10 |
IN11 | IN12 | IN13 | IN14 | IN15 | IN16 | IN17 | IN18
Digital 11 | IN19 | IN20 | IN21 | IN22 | IN23 | IN24 | IN25 |
IN26 | IN27 | IN28 | IN29 | IN30 | IN31 | IN32 | IN33
| IN34 | IN35 | IN36 | IN37 | IN38 | IN39 | IN40 |
IN41 | IN42 | IN43 | IN44 | IN45 | Off
K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10 | IN1
| IN2 | IN3 | IN4 | IN5 | IN6 | IN7 | IN8 | IN9 | IN10 |
IN11 | IN12 | IN13 | IN14 | IN15 | IN16 | IN17 | IN18
Digital 12 | IN19 | IN20 | IN21 | IN22 | IN23 | IN24 | IN25 |
IN26 | IN27 | IN28 | IN29 | IN30 | IN31 | IN32 | IN33
| IN34 | IN35 | IN36 | IN37 | IN38 | IN39 | IN40 |
IN41 | IN42 | IN43 | IN44 | IN45 | Off
Parametri di comunicazione
RS485
Protocollo MODBUS | IEC60870-5-103
Address 1 ... 254 step = 1
1200 baud | 2400 baud | 4800 baud | 9600 baud |
Baudrate RS485
19200 baud | 38400 baud | 57600 baud
Ethernet
IP host address
IP net mask
Stato Autonegoziazione OFF | ON
Sincronizzazione tramite NTP OFF | ON

APPENDICE NA30 - Manuale - 09 - 2009 241

 8.8 APPENDICE E - Revisioni

Versione Versione
Sw di
Firmware Firmware Documentazione Procedure aggiornamento Descrizione
Parametrizzazione
DSP CPU

1.10 1.10 NA30-Manuale-05-2008 ThySetter 3.3.0 - Prima edizione

1.40 1.60 NA30-Manuale-02-2009 ThySetter 3.4.9 - PLC e riferimento a manuale separato per ThySetter
1.40 1.61 NA30-Manuale-05-2009 ThySetter 3.5.1 - Aggiornato dati relè finali e assorbimenti ingressi
amperometrici
1.40 1.61 NA30-Manuale-09-2009 ThySetter 3.5.4 - Descrizione TCS con esempio R, dati aggancio di
frequenza, descrizione Block2 con esempio reg.
1.51 2.00 NA30-Manuale-09-2009 ThySetter 3.5.8 Schema funzionale mancata apertura - BF,
connettore voltmetrico non estraibile

242
242 NA30 - Manuale - 09 - 2009 APPENDICE
 8.9 APPENDICE F - Dichiarazione di conformità CE

Il sottoscritto, rappresentante il seguente costruttore

Costruttore: THYTRONIC S.p.A.
Indirizzo: Piazza Mistral 7 - 20139 MILANO

Dichiara che il prodotto:

NA30 - Relè di protezione di massima corrente di fase, residua, direzionale di terra, immagine
termica, massima tensione residua

Risulta in conformità a quanto previsto dalle seguenti direttive comunitarie (comprese tutte le modifiche applicabili):
Riferimento Titolo
2006/95/CE Direttiva bassa tensione e successivi emendamenti
89/336/CEE Direttiva compatibilità elettromagnetica 92/31/EEC e 93/68/EEC

Riferimento relativo alle norme e/o specifiche tecniche, o parti di esse, utilizzate per la presente dichiarazione di conformità :

• Norme armonizzate :
Riferimento Edizione Titolo

EN 61010-1 11-2001
Prescrizioni di sicurezza per apparecchi di misura, controllo e per utilizzo in laboratorio
EN 50263 08-2000
Compatibilità elettromagnetica (EMC) - Norma di prodotto per i relè di misura ed i dispositivi di protezione
EN 61000-6-4 (EN 50081-2) 10-2002
Compatibilità elettromagnetica - Norma generica sull’emissione
EN 61000-6-2 (EN 50082-2) 12-2005
Compatibilità elettromagnetica - Norma generica sull’immunità

• Altre soluzioni e/o specifiche tecniche :

Riferimento Edizione Titolo

EN 61810-1 02-2004 Relè elementari elettromeccanici Parte 1: Requisiti generali e di sicurezza

EN 60255-6 (CEI 95-1) 05-1998 Relè elettrici - Parte 6: Relè di misura e dispositivi di protezione

IEC 60255 Relè elettrici

•
Anno in cui è stata affissa la marcatura CE: 2008

Firma .............................................

Nome Fiore Ing. Gioacchino

Titolo Presidente C.d.A.
Data 02-2008

APPENDICE NA30 - Manuale - 09 - 2009 243
