84

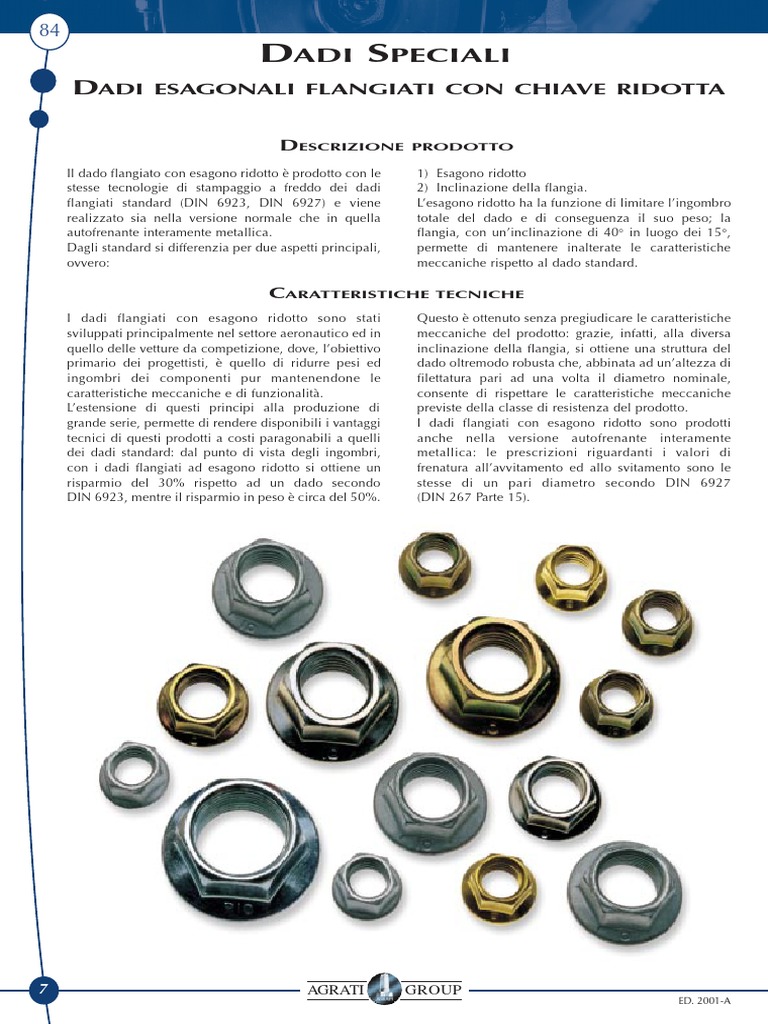

DADI SPECIALI
DADI ESAGONALI FLANGIATI CON CHIAVE RIDOTTA
DESCRIZIONE PRODOTTO
Il dado flangiato con esagono ridotto è prodotto con le 1) Esagono ridotto

stesse tecnologie di stampaggio a freddo dei dadi 2) Inclinazione della flangia.
flangiati standard (DIN 6923, DIN 6927) e viene L’esagono ridotto ha la funzione di limitare l’ingombro
realizzato sia nella versione normale che in quella totale del dado e di conseguenza il suo peso; la
autofrenante interamente metallica. flangia, con un’inclinazione di 40° in luogo dei 15°,
Dagli standard si differenzia per due aspetti principali, permette di mantenere inalterate le caratteristiche
ovvero: meccaniche rispetto al dado standard.
CARATTERISTICHE TECNICHE
I dadi flangiati con esagono ridotto sono stati Questo è ottenuto senza pregiudicare le caratteristiche
sviluppati principalmente nel settore aeronautico ed in meccaniche del prodotto: grazie, infatti, alla diversa
quello delle vetture da competizione, dove, l’obiettivo inclinazione della flangia, si ottiene una struttura del
primario dei progettisti, è quello di ridurre pesi ed dado oltremodo robusta che, abbinata ad un’altezza di
ingombri dei componenti pur mantenendone le filettatura pari ad una volta il diametro nominale,
caratteristiche meccaniche e di funzionalità. consente di rispettare le caratteristiche meccaniche
L’estensione di questi principi alla produzione di previste della classe di resistenza del prodotto.
grande serie, permette di rendere disponibili i vantaggi I dadi flangiati con esagono ridotto sono prodotti
tecnici di questi prodotti a costi paragonabili a quelli anche nella versione autofrenante interamente
dei dadi standard: dal punto di vista degli ingombri, metallica: le prescrizioni riguardanti i valori di
con i dadi flangiati ad esagono ridotto si ottiene un frenatura all’avvitamento ed allo svitamento sono le
risparmio del 30% rispetto ad un dado secondo stesse di un pari diametro secondo DIN 6927
DIN 6923, mentre il risparmio in peso è circa del 50%. (DIN 267 Parte 15).
7 AGRATI GROUP
ED. 2001-A
86
DADI SPECIALI
DADO A FRENATURA METALLICA
E’ un dado a frenatura interamente metallica ottenuto L'effetto di frenatura avviene in modo radiale mediante la
mediante deformazione radiale dei filetti: tale riduzione controllata del diametro medio della filettatura
deformazione, riducendo progressivamente il diametro di (Fig.1). In fase d’avvitamento (Fig.2) il dado ritorna
filettatura nella parte superiore, rende il dado autofrenante. elasticamente nella sua forma originaria generando una
Viene lubrificato con un prodotto appositamente studiato forza F la quale, attraverso l'attrito che si viene a creare sui
per i dadi autofrenanti: la capacità di tale lubrificante di filetti, genera il momento frenante.
sopportare elevate pressioni permette di evitare fenomeni
di microgrippaggi localizzati.
Zona interessata
dalla deformazione α
α
F
Diametro medio
dopo deformazione
Diametro medio
nominale
Fig.1 Fig.2
- Sono autofrenanti e pertanto esercitano la loro - Permettono un preciso controllo del momento frenante:
funzione di impedire lo svitamento anche in assenza nel Grafico 1 è mostrato l'andamento del momento
di coppia di serraggio. frenante in funzione della deformazione assiale
- Permettono innumerevoli avvitamenti e svitamenti. (riduzione del passo). E' facile notare come, ad una
- Consentono un aumento dei carichi a parità piccola variazione della deformazione, corrisponda
d’ingombro in altezza: non essendo presente alcun un'elevata variazione del momento frenante. Questo
inserto, lo spessore normalmente occupato da questo all'atto pratico, si traduce in una variabilità piuttosto
è interamente filettato. accentuata dei momenti frenanti, che genera problemi
- Garantiscono una migliore distribuzione dell'effetto in sede di montaggio (taratura avvitatori).
autofrenante: come mostrato in Fig. 1, la zona longitu- Nel Grafico 2 è mostrato invece l'andamento del
dinale interessata dalla deformazione è relativamente momento frenante in funzione della deformazione
ampia (50% ca. dell'altezza totale). Per questo motivo radiale (riduzione del diametro medio). Dato che
il dado inizia a svolgere la sua azione frenante circa a l'angolo alfa presenta valori inferiori al caso
metà della sua altezza, fatta salva la libera avvitabilità precedente, si otterrà, a parità di ∆S, una minor
della vite per almeno due filetti. E' quindi corretto variazione dei momenti frenanti ∆M con evidenti
affermare che il dado a frenatura metallica fornisce benefici. Inoltre la deformazione del diametro medio di
una maggiore sicurezza rispetto ai dadi con inserto, filettatura avviene in condizioni rigorosamente
dove l'azione autofrenante viene esercitata solo sugli controllate grazie ad un'attrezzatura accuratamente
ultimi filetti. studiata e grazie al fatto che la deformazione viene
eseguita sulla chiave di manovra, che notoriamente ha
delle tolleranze dimensionali ristrette.
Momento Momento
frenante frenante
∆M
∆M
α Deformazione
filetto α
Deformazione
filetto
∆S ∆S
Grafico 1 Grafico 2
7 AGRATI GROUP
ED. 2001-A
87
DADI SPECIALI
AUTOFRENANTI INTERAMENTE METALLICI
Zona deformata per la

realizzazione dei momenti frenanti
40°
mw 0°÷1°30’
r
da
d
10
U
dw
dc
m s
Filettatura s e m dc dw da mw c r
d Passo max. min. min. max. min. max min. max. min. min. min. max. Codice Agrati Group
M6 1 8 7.78 8.79 6 5.7 11.8 9.8 6.75 6 3.1 1.0 0.30 MW1D00600038
M8 1.25 10 9.78 11.05 8 7.6 14.2 12.2 8.75 8 4.5 1.1 0.36 MW1D00800038
M10 1.5 13 12.73 14.38 10 9.6 17.9 15.8 10.80 10 5.5 1.2 0.48 MW1D01000038
M12 1.75 16 15.73 17.77 12 11.6 21.8 19.6 13.00 12 6.7 1.5 0.60 MW1D01200038
M14 2 18 17.73 20.03 14 13.3 26.0 23.8 15.10 14 7.8 1.8 0.72 MW1D01400038
CARATTERISTICHE E NORME DI RIFERIMENTO
Materiale Acciaio
Prescrizioni
generali Norma internazionale ISO 8992
Tolleranza 6H
Filettatura
Norma internazionale ISO 261, ISO 965-2
Proprietà Classe 10
meccaniche Norma internazionale ISO 898-2
Carichi di serraggio Norma DIN 267-15
e momenti frenanti
Tolleranze Norma internazionale ISO 4759-1
Designazione A3A - Fe/Zn 8c1A A3C - Fe/Zn 8c2C
Passivazione Trasparente chiara Gialla
Post trattamento Lubrificata con Torque’n Tension
Norma internazionale ISO 4042
Finitura
Codice Agrati Group Numero finale 36 = Zincatura trasparente chiara Numero finale 38 = Zincatura gialla
Se si desiderano rivestimenti elettrolitici differenti o altri tipi di finitura, devono
essere presi accordi tra committente e fornitore.
Difetti superficiali EN 493
Collaudo Per le procedure di accettazione, vedere ISO 3269
AGRATI GROUP 7
ED. 2001-A
85
DADI SPECIALI
40°
0°÷1°30’
mw
r
da
d
dw
dc
m s
Marcatura classe di
resistenza: 8 10 o altro
Filettatura Passo s e m dc dw da mw c r Codice Agrati Group

d max. min. min. max. min. max. min. max. min. min. min. max. Classe
8 DW1B00600038
M6 1 8 7.78 8.79 6 5.7 11.8 9.8 6.75 6 3.1 1.0 0.30
10 DW1D00600038
8 DW1B00800038
M8 1.25 10 9.78 11.05 8 7.6 14.2 12.2 8.75 8 4.5 1.1 0.36
10 DW1D00800038
8 DW1B01000038
M10 1.5 13 12.73 14.38 10 9.6 17.9 15.8 10.80 10 5.5 1.2 0.48
10 DW1D01000038
8 DW1B01200038
M12 1.75 16 15.73 17.77 12 11.6 21.8 19.6 13.00 12 6.7 1.5 0.60
10 DW1D01200038
8 DW1B01400038
M14 2 18 17.73 20.03 14 13.3 26.0 23.8 15.10 14 7.8 1.8 0.72
10 DW1D01400038
Materiale Acciaio
Prescrizioni
Tolleranza 6H
Filettatura
Proprietà Classe 8 10
meccaniche Norma internazionale ISO 898-2
Finitura Codice Agrati Group Numero finale 36 = Zincatura trasparente chiara Numero finale 38 = Zincatura gialla
AGRATI GROUP 7
ED. 2001-A
88
DADI SPECIALI
ROMOB
Il dado con rondella è composto da un dado con uno con rondelle coniche lisce a base larga (CL), a base
speciale codolo, al quale viene aggraffata una rondella stretta (CS), coniche zigrinate (CZ) e piane lisce (PL); è
che può avere varie forme e dimensioni. La graffatura però tuttavia possibile utilizzare dadi autofrenanti
della rondella è prevista in modo che alla stessa sia metallici, dadi con inserto di nylon e dadi a calotta: ciò
impedito lo sfilamento e contemporaneamente non ne determina una estrema flessibilità e modulabilità del
venga preclusa la libera rotazione rispetto al corpo del sistema, in quanto le possibili combinazioni tra tipo di
dado; è comunque possibile impedire la rotazione della dado e tipo di rondella, aumentano in modo
rondella sul corpo del dado, in caso di specifiche esponenziale nell'ambito della singola misura. Si viene
necessità. Per come è concepito, il dado Romob può quindi a determinare un ventaglio di possibili soluzioni,
essere agevolmente adattato ad ogni esigenza del all'interno del quale ogni progettista può trovare la
cliente: è possibile prevedere infatti l'assemblaggio di soluzione su misura per il proprio assemblaggio. Le
differenti tipi di dadi con rondelle aventi le più svariate caratteristiche del prodotto finito sono evidentemente
forme e dimensioni. Nelle sue versioni standard il funzione dell'abbinamento dado-rondella scelto.
Romob viene realizzato assemblando un dado esagonale
7 AGRATI GROUP
ED. 2001-A
89
DADI SPECIALI
ROMOB
TIPI DI RONDELLE
Rondella conica larga (CL) Rondella conica zigrinata (CZ)

La conformazione della rondella, in particolare il suo La funzionalità di questa rondella è riconducibile al
spessore e la sua freccia residua (ritorno elastico), la tipo CS, con l'aggiunta di un aspetto tecnico
fanno preferire in quei montaggi dove è utilizzata qualificante, rappresentato dalla corona circolare
un'elevata coppia di serraggio, in quanto per ottenere zigrinata nella parte di contatto tra dado e rondella. A
l'appiattimento della rondella è necessario un carico questa zigrinatura, in aggiunta alle caratteristiche
significativo. La rondella a fascia larga ha un diametro elastiche della rondella liscia, è demandato il compito di
esterno di circa tre volte il diametro di filettatura: è contrastare ulteriormente il fenomeno di svitamento
quindi indicata per impieghi dove il diametro di foratura accidentale per effetto delle vibrazioni. Avendo la
è molto più grande del diametro nominale di filettatura rondella caratteristiche di durezza superiori a quelle del
(ad es. asole ovali). In aggiunta a ciò, l'ampia superficie dado, il tiro assiale che si viene a determinare per effetto
di appoggio garantisce una maggiore ed uniforme della coppia di serraggio applicata, fà si che le creste
distribuzione dei carichi sul piano d'appoggio stesso. della zigrinatura si piantino nella base del dado stesso, in
modo che, all'atto dello smontaggio, sia necessaria una
Rondella conica stretta (CS) coppia di rimozione mediamente più alta di quella
Il diametro esterno, la forma geometrica e lo spessore, applicata al serraggio.
sono calcolati in modo che l'appiattimento della
rondella per effetto del carico di serraggio, avvenga in Rondella piana liscia (PL)
modo graduale e soprattutto senza la necessità di Nella versione PL la rondella è di tipo piano ed è
applicare carichi elevati. Quanto sopra rende questa costruita con materiale non bonificato. Si adatta quindi a
rondella indicata per impieghi dove non sia previsto tutte quelle situazioni dove è attualmente previsto
l'uso di viti di classe 8.8 o superiori, e/o in presenza di l'impiego di una rondella di appoggio in combinazione
serraggi che per loro natura non prevedano l'impiego di con un dado.
elevate coppie.
AGRATI GROUP 7
ED. 2001-A
90
DADI SPECIALI
ROMOB
VERSATILITÀ E MODULABILITÀ
Ogni tipo di dado può essere accoppiato ad ognuno dei dimensione del dado, il diametro o addirittura la forma
tipi di rondella disponibili: per ogni combinazione della rondella: per ogni tipo di assemblaggio è quindi
dado/rondella esiste a catalogo una misura standard; su possibile avere il Romob più indicato.
richiesta possono essere modificati, a parità di
7 AGRATI GROUP
ED. 2001-A
91
DADI SPECIALI
ROMOB
PRINCIPIO DI FUNZIONAMENTO
Il dado con rondella conica si avvita liberamente sino al Fe - é la forza generata dal ritorno elastico della rondella.
contatto con la superficie da serrare. Per effetto della Prima del serraggio, con forza F uguale a zero, sono
coppia applicata, si determina una deformazione di tipo presenti tutti quei giochi tra vite e dado che si
elastico sulla rondella, la quale, essendo costruita con determinano per effetto delle tolleranze, e che possono
materiale ad alto limite di snervamento, esercita sul dado essere causa di svitamenti accidentali. Dopo il serraggio
una pressione tale da impedirne lo svitamento notiamo che, per effetto della forza F, la rondella tende
accidentale dovuto a vibrazioni e/o perdite di carico nel ad appiattirsi.
serraggio. La freccia originale f* si è ridotta fino a diventare fr. La
La Fig. 1 mostra il comportamento del dado Romob ed il differenza tra la freccia originale e quella residua genera,
suo principio di funzionamento. per effetto del ritorno elastico della rondella, una forza F
F - é la forza che si viene a creare sul dado e quindi sulla che, agendo tra la superficie d'appoggio e la base del
rondella per effetto della coppia di serraggio applicata. dado, garantisce il costante contatto tra i filetti di vite e
f* - é la freccia originale della rondella elastica, prima del dado sopprimendone i giochi relativi. é importante
montaggio. notare che eventuali assestamenti dell'accoppiamento
fr - è la freccia residua della rondella quando è sottoposta filettato, purché di entità inferiore ad f* - fr, non sono in
ad un carico. grado di annullare la forza Fe.
PRIMA DEL DOPO IL

SERRAGGIO SERRAGGIO
F=0
F=CARICO
giochi
determinati soppressione
dalle tolleranze del gioco tra
tra vite e dado vite e dado
f* fr
freccia freccia
originale residua
Fe
carico generato
dal ritorno elastico
della rondella
Fig.1
AGRATI GROUP 7
ED. 2001-A
92
DADI SPECIALI
ROMOB
- Il dado è autobloccante. mantenere costante il coefficiente d'attrito e, di

- E' assicurato che, all'atto del montaggio, la rondella conseguenza, il rapporto coppia/tiro (Fig. 3).
sia sempre presente in quanto incorporata al dado, e - I montaggi rovesciati, notoriamente i più critici, sono
quindi non soggetta a dimenticanze di posa da parte notevolmente facilitati in quanto l'operatore non deve
dell'operatore. preoccuparsi di trattenere in posizione la rondella
- Su materiali leggeri quali alluminio, plastica, gomma sciolta (Fig. 4).
o su parti verniciate, il dado Romob preserva - L'utilizzo del Romob è particolarmente indicato nei
l'integrità delle superfici in quanto la rondella non montaggi automatizzati: le linee automatiche di
ruota all'atto del serraggio (Fig. 2). assemblaggio possono essere infatti dotate di un
- Il fatto che le rotazioni relative durante il serraggio unico alimentatore sia per il dado che per la
avvengano solo tra dado e rondella, garantisce inoltre rondella; inoltre per la sua geometria risulta di facile
che lo scorrimento avvenga tra due superfici orientamento nei di sistemi di alimentazione
perfettamente complanari, con il risultato di automatica (Es. vibratori).
asse di rotazione
rotazione applicata SEZIONE
al dado
VITE DADO
(in rotazione)
a contatto
la rondella
si blocca area di
contatto
superficie delicata
(alluminio/ottone)
DADO
ROMOB
RONDELLA (ferma)
Fig.2 Fig.3
MONTAGGI ROVESCIATI
PEZZO
RONDELLA
DADO
NORMALE
ROMOB
Fig.4
7 AGRATI GROUP
ED. 2001-A
93
DADI SPECIALI
ROMOB
VANTAGGI ECONOMICI
- Permette l'approvvigionamento di un solo pezzo - Elimina la necessità di verificare la presenza della

anziché due (dado e rosetta), con risparmio di costi di rosetta e la sua integrità ad assemblaggio effettuato.
gestione per tutti gli enti aziendali interessati (acquisti, - Permette la riduzione pezzi da gestire a ricambio.
controllo qualità, logistica, contabilità).
- Evita il montaggio della rondella con conseguente
notevole riduzione dei costi di assemblaggio.
AGRATI GROUP 7
ED. 2001-A
94
DADI SPECIALI
ESAGONALI DADI
CON RONDELLA MOBILE CONICA STRETTA
ROMOB CS
c1
U
dc
d
e
8
m
c s
Dado Rondella
Materiale Acciaio C60 - C67 DIN 17222
Prescrizioni
generali Norma internazionale ISO 8992 -
Filettatura Tolleranza 6H -
Norma internazionale ISO 261, ISO 965-2 -
Classe 8 -
Proprietà
meccaniche Durezza - HV 420 – 490
Norma internazionale ISO 898-2 -
Tolleranze Norma internazionale ISO 4759-1 -
Designazione A3C - Fe/Zn 8c2C Zincatura meccanica Fe/MZn 8c2C
Passivazione Gialla Gialla
Norma ISO 4042 UNI 3740-6
Difetti superficiali EN 493 -
7 AGRATI GROUP
ED. 2001-A
95
DADI SPECIALI
ESAGONALI DADI
CON RONDELLA MOBILE CONICA STRETTA
ROMOB CS
Filettatura Passo s e h dc m c1 c Codice

d max. min. min. max. max. max. min. Agrati Group
M4 0.7 7.00 6.78 7.66 4.70 10 3.20 2.90 1.30 0.80 RK1B00400038
M5 0.8 8.00 7.78 8.79 5.80 12 4.00 3.70 1.60 0.90 RK1B00500038
M6 1 10.00 9.78 11.05 7.00 14 5.00 4.70 1.70 1.00 RK1B00600038
M8 1.25 13.00 12.73 14.38 9.00 18 6.50 6.14 2.20 1.40 RK1B00800038
M10 1.5 17.00 16.73 18.90 11.50 22 8.00 7.64 3.00 1.60 RK1B01000038
VARIANTI
Filettatura Passo s e h dc m c1 c Classe - Finitura Codice
M6 1 10.00 9.78 11.05 5.40 18 4.00 3.70 1.40 1.10 Classe 04 ISO 898-2 RS1BA0605338
M6 1 10.00 9.78 11.05 6.90 15 5.00 4.70 1.70 1.00 Lubrif. Torque’n Tension RS1BB0607038
Classe 04 ISO 898-2
M8 1.25 13.00 12.73 14.38 6.60 16 5.00 4.70 1.50 0.70 RS1BA0806338
Lubrif. Torque’n Tension
M8 1.25 13.00 12.73 14.38 9.20 18 6.50 6.14 2.50 1.80 RS1AA0809238
Rondella con finitura
M8 1.25 13.00 12.73 14.38 10.00 28 6.50 6.14 3.20 2.00 RS1BC0810038
Dacromet 320A
M8 1.25 13.00 12.73 14.38 9.30 18 6.80 6.44 2.50 1.80 Classe 10 ISO 898-2 RS1DA0810038
M10 1.25 17.00 16.73 18.90 11.50 22 8.00 7.64 3.00 1.60 Classe 8 DIN 267-4 RK2B01000038
Classe 8 DIN 267-4
M10 1.25 17.00 16.73 18.90 11.00 22 8.00 7.64 3.00 1.60 RS2BA1010046
Finitura. Dacromet 320A
M10 1.25 17.00 16.73 18.90 11.50 22 8.00 7.64 3.00 1.60 Classe 10 ISO 898-6 RS2DA1011038
Classe 05 ISO 898-6
M12 1.25 18.00 17.73 20.03 11.50 23 8.50 8.14 3.20 2.50 Dado zincato Fe/Zn 8c1A RS2DA1211536
Rond. zincata Fe/MZn 8c1A
AGRATI GROUP 7
ED. 2001-A
96
DADI SPECIALI
DADIESAGONALI AUTOFRENANTI CON INSERTO NON
METALLICO E CON RONDELLA MOBILE CONICA STRETTA
ROMOB CS-N
h
c1
dc
d
e
m
c s

M6 1 10.00 9.78 11.05 8.50 14 6.50 6.14 1.70 1.00 RN1B00600038
M8 1.25 13.00 12.73 14.38 11.00 18 8.50 8.14 2.20 1.40 RN1B00800038
M10 1.5 16.00 15.73 17.77 14.00 22 10.50 10.07 3.00 1.60 RN1B01000038
VARIANTI
Filettatura Passo s e h dc m c1 c Classe - Finitura Codice
M8 1.25 13.00 12.73 14.38 10.00 19 8.00 7.64 1.80 0.80 Dado zincato Fe/Zn 8c1A RS1BA0810036
Rondella brunita
M8 1.25 13.00 12.73 14.38 11.40 28 8.00 7.64 3.20 1.50 Rondella brunita RS1BA0811538
M8 1.25 13.00 12.73 14.38 11.40 28 8.00 7.64 3.20 2.00 Rondella brunita RS1BB0811538
M10 1.25 16.00 15.73 17.77 14.00 22 10.50 10.07 3.00 1.60 Classe 8 DIN 267-4 RN2B01000038

Dado Rondella
Corpo del dado Acciaio
Materiale C60 - C67 DIN 17222
Inserto Poliammide 6.6 giallo
Prescrizioni
Tolleranza 6H -
Filettatura
Classe 8 -
Proprietà
Carichi di serraggio Norma
e momenti frenanti DIN 267-15 -

7 AGRATI GROUP
ED. 2001-A
98
DADI SPECIALI
ESAGONALI DADI
CON RONDELLA MOBILE CONICA LARGA
ROMOB CL
h
c1
dc
d
e
8
m
c
s

M4 0.7 7.00 6.78 7.66 4.90 12 3.20 2.90 1.70 1.00 RM1B00400038
M5 0.8 8.00 7.78 8.79 6.00 15 4.00 3.70 2.00 1.20 RM1B00500038
M6 1 10.00 9.78 11.05 7.50 18 5.00 4.70 2.50 1.50 RM1B00600038
M8 1.25 13.00 12.73 14.38 9.70 23 6.50 6.14 3.20 2.00 RM1B00800038
M10 1.5 17.00 16.73 18.90 12.00 28 8.00 7.64 4.00 2.50 RM1B01000038
VARIANTI
Filettatura Passo s e h dc m Codice
c1 c Classe - Finitura
Dado zincato Fe/Zn 8c1A RM1BB0607536
M6 1 10.00 9.78 11.05 7.50 21 5.00 4.70 2.50 1.50
Rond. zincata Fe/MZn 8c1A
M10 1.25 17.00 16.73 18.90 12.00 28 8.00 7.64 4.00 2.50 Classe 8 DIN267-4 RM2B01000038

Dado Rondella
Materiale Acciaio C60 – C67 DIN 17222
Prescrizioni
Tolleranza 6H -
Filettatura
Classe 8 -
Proprietà
7 AGRATI GROUP
ED. 2001-A
99
DADI SPECIALI
DADI ESAGONALI AUTOFRENANTI CON INSERTO NON
METALLICO E CON RONDELLA MOBILE CONICA LARGA
ROMOB CL-N
h
c1
dc
d
e
m c s

M6 1 10.00 9.78 11.05 9.40 18 6.50 6.14 2.50 1.50 RV1B00600038
M8 1.25 13.00 12.73 14.38 12.00 23 8.50 8.14 3.20 2.00 RV1B00800038
M10 1.5 16.00 15.73 17.77 15.00 28 10.50 10.07 4.00 2.50 RV1B01000038
VARIANTI
M8 1.25 13.00 12.73 14.38 11.50 23 8.00 7.64 3.20 2.00 Finitura Deltacoll RS1BC0811077
M10 1.25 16.00 15.73 17.77 15.00 28 10.50 10.07 4.00 2.50 Classe 8 DIN267-4 RV2B01000038

Dado Rondella
Prescrizioni
Tolleranza 6H -
Filettatura
Classe 8 -
Proprietà
Carichi di serraggio Norma DIN 267-15 -
e momenti frenanti
AGRATI GROUP 7
ED. 2001-A
100
DADI SPECIALI
DADI
ESAGONALI AUTOFRENANTI INTERAMENTE
METALLICI CON RONDELLA MOBILE CONICA LARGA
ROMOB CL-M
Zona deformata per la h

realizzazione dei momenti frenanti c1
dc
d
e
8
m
c
s

c1 c
M5 0.8 8.00 7.78 8.79 6.20 15 4.00 3.70 2.00 1.20 RU1B00500038
M6 1 10.00 9.78 11.05 7.80 18 5.00 4.70 2.50 1.50 RU1B00600038
M8 1.25 13.00 12.73 14.38 10.00 23 6.50 6.14 3.20 2.00 RU1B00800038
M10 1.5 17.00 16.73 18.90 12.20 28 8.00 7.65 4.00 2.50 RU1B01000038
VARIANTI
M10 1.25 17.00 16.73 18.90 12.20 28 8.00 7.65 4.00 2.50 Classe 8 DIN267-4 RU2B01000038

Dado Rondella
Prescrizioni
Tolleranza 6H -
Filettatura
Classe 8 -
Proprietà
Finitura Norma ISO 4042 UNI 3740-6
7 AGRATI GROUP
ED. 2001-A
101
DADI SPECIALI
DADI
ESAGONALI AUTOFRENANTI
CON INSERTO A CALOTTA SFERICA NON METALLICO
E CON RONDELLA MOBILE CONICA
ROMOB CL-C
h2
mw c1
1)
dc
d
e
r
V min
W max s
1) Zona in cui deve essere

posizionata l’estremita’ della vite
Filettatura Passo s e mw h2 dc c c1 r V W Codice

d max. min. min. min. max. max. min. max. Agrati Group
M6 1 10.00 9.78 11.05 3.30 15.80 18 1.50 2.50 3.00 10 12 RR1B00600038
M8 1.25 13.00 12.73 14.38 4.40 18.50 23 2.00 3.20 4.50 12 14 RR1B00800038

Dado Rondella
Calotta-Inserto Poliammide 6.6 nero
Prescrizioni
Tolleranza 6H -
Filettatura
Classe 8 -
Proprietà
AGRATI GROUP 7
ED. 2001-A
102
DADI SPECIALI
ESAGONALI DADI
CON RONDELLA MOBILE CONICA ZIGRINATA
ROMOB CZ
h
c1
dc
d
e
8
m
c s

c1 c
M4 0.7 7.00 6.78 7.66 4.80 10 3.20 2.90 1.30 0.80 RW1B00400038
M5 0.8 8.00 7.78 8.79 5.80 12 4.00 3.70 1.60 1.00 RW1B00500038
M6 1 10.00 9.78 11.05 7.00 14 5.00 4.70 1.70 1.00 RW1B00600038
M8 1.25 13.00 12.73 14.38 9.00 18 6.50 6.14 2.20 1.40 RW1B00800038
M10 1.5 17.00 16.73 18.90 11.00 22 8.00 7.64 2.50 1.60 RW1B01000038
VARIANTI
M4 0.7 7.00 6.78 7.66 4.80 11 3.20 2.90 1.30 0.80 RS1BA0404541
Filetto sinistro
M5 SX 0.8 8.00 7.78 8.79 5.20 12 3.50 3.20 1.70 1.00 Classe 04 ISO 898-2 RS1BA0505838
M10 1.25 17.00 16.73 18.90 11.00 22 8.00 7.64 2.50 1.60 Classe 8 DIN 267-4 RW2B01000038

Dado Rondella
Prescrizioni
Tolleranza 6H -
Filettatura
Classe 8 -
Proprietà
7 AGRATI GROUP
ED. 2001-A
103
DADI SPECIALI
DADI ESAGONALI AUTOFRENANTI CON INSERTO NON
METALLICO E CON RONDELLA MOBILE CONICA ZIGRINATA
ROMOB CZ-N
h
c1
dc
d
e
m
c s

M6 1 10.00 9.78 11.05 8.50 14 6.50 6.14 1.70 1.00 RZ1B00600038
M8 1.25 13.00 12.73 14.38 11.00 18 8.50 8.14 2.20 1.40 RZ1B00800038
M10 1.5 16.00 15.73 17.77 13.50 22 10.50 10.07 2.50 1.60 RZ1B01000038
VARIANTI

M10 1.25 16.00 15.73 17.77 13.50 22 10.50 10.07 2.50 1.60 Classe 8 DIN267-4 RZ2B01000038

Dado Rondella
Prescrizioni
Tolleranza 6H -
Filettatura
Classe 8 -
Proprietà
Carichi di serraggio
e momenti frenanti Norma DIN 267-15 -
AGRATI GROUP 7
ED. 2001-A
104
DADI SPECIALI
DADI
METALLICI CON RONDELLA MOBILE CONICA ZIGRINATA
ROMOB CZ-M
Zona deformata per h

la realizzazione dei momenti frenanti
c1
dc
d
e
8
m
c s

M5 0.8 8.00 7.78 8.79 5.80 12 4.00 3.70 1.60 0.90 RY1B00500038
M6 1 10.00 9.78 11.05 7.00 14 5.00 4.70 1.70 1.00 RY1B00600038
M8 1.25 13.00 12.73 14.38 9.00 18 6.50 6.14 2.20 1.40 RY1B00800038
M10 1.5 17.00 16.73 18.90 11.00 22 8.00 7.64 2.50 1.60 RY1B01000038
VARIANTI
M8 1.25 13.00 12.73 14.38 10.00 28 6.50 6.14 3.50 2.00 Rondella naturale RY1BA0810038
M10 1.25 17.00 16.73 18.90 11.00 22 8.00 7.64 2.50 1.60 Classe 8 DIN267-4 RY2B01000038

Dado Rondella
Prescrizioni
Tolleranza 6H -
Filettatura
Classe 8 -
Proprietà
Finitura Norma ISO 4042 UNI 3740-6
7 AGRATI GROUP
ED. 2001-A
106
DADI SPECIALI
DADI ESAGONALI CON RONDELLA MOBILE PIANA
ROMOB PL
U
dc
d
e
8
m
s

Dado Rondella
Materiale Acciaio St 2 K60 DIN 1624
Prescrizioni
Proprietà Classe 8 -
meccaniche Norma internazionale ISO 898-2 -
Tolleranze Norma internazionale ISO 4759-1 ISO 4759-3
Designazione A3C - Fe/Zn 8c2C A3C - Fe/Zn 8c2C
Norma ISO 4042 ISO 4042
7 AGRATI GROUP
ED. 2001-A
107
DADI SPECIALI
DADI ESAGONALI CON RONDELLA MOBILE PIANA
ROMOB PL
Filettatura Passo s e h dc m c Codice

M4 0.7 7.00 6.78 7.66 4.40 10 3.20 2.90 0.90 RG1B00400038
M5 0.8 8.00 7.78 8.79 5.40 11 4.00 3.70 1.00 RG1B00500038
M6 1 10.00 9.78 11.05 6.80 14 5.00 4.70 1.40 RG1B00600038
M8 1.25 13.00 12.73 14.38 8.50 18 6.50 6.14 1.50 RG1B00800038
M10 1.5 17.00 16.73 18.90 10.50 22 8.00 7.64 2.00 RG1B01000038
VARIANTI
Filettatura s e h dc m Codice
Passo c Classe - Finitura
M5 0.8 8.00 7.78 8.79 5.00 11 4.00 3.70 1.00 RS1BB0505038
M5 0.8 8.00 7.78 8.79 5.00 13 4.00 3.70 1.00 RS1BC0505041
M5 0.8 8.00 7.78 8.79 5.50 13 4.00 3.70 1.50 Lubrif. Torque’n Tension RS1BA0504038
Classe 10 ISO 898-2
M5 0.8 8.00 7.78 8.79 5.50 13 4.00 3.70 1.50 RS1DA0504038
Finitura Zinco Ferro Nero
M6 1 10.00 9.78 11.05 7.00 24 4.90 4.60 1.60 RG1BA0607085
Mat. rondella C60 Fe/MZn 8c2C
M6 1 10.00 9.78 11.05 6.40 17 5.00 4.70 1.40 RS1BA0606438
M6 1 10.00 9.78 11.05 6.50 20 5.00 4.70 1.50 Lubrif. Torque’n Tension RS1BA0606738
M6 1 10.00 9.78 11.05 6.50 14 5.00 4.70 1.50 Lubrif. Torque’n Tension RS1BB0606538
Finitura Fe/Zn 8c1A
M8 1.25 13.00 12.73 14.38 8.40 17 6.80 6.44 1.60 RS1BA0808432
M8 1.25 13.00 12.73 14.38 8.40 16 6.80 6.44 1.60 RS1BB0808438
Classe 05 ISO 898-2
M8 1.25 13.00 12.73 14.38 7.20 18 5.50 5.20 1.50 Finitura Dacromet 320B RS1DA0807267
Lubrif. Torque’n Tension Verde
M10 1.25 17.00 16.73 18.90 10.50 22 8.00 7.64 2.20 Classe 8 DIN267-4 RG2B01000038
Classe 10 ISO 898-2
M10 1.5 16.00 15.73 17.77 11.50 25 8.50 8.14 3.00 Finitura Dacromet 320B RS1DA1011667
Lubrif. Torque’n Tension Verde
AGRATI GROUP 7
ED. 2001-A
108
DADI SPECIALI
DADI
ESAGONALI AUTOFRENANTI CON INSERTO
NON METALLICO E CON RONDELLA MOBILE PIANA
ROMOB PL-N
h
dc
d
e
m s

M6 1 10.00 9.78 11.05 8.40 14 6.50 6.14 1.40 RJ1B00600038
M8 1.25 13.00 12.73 14.38 10.50 18 8.50 8.14 1.50 RJ1B00800038
M10 1.5 16.00 15.73 17.77 13.00 22 10.50 10.07 2.00 RJ1B01000038
VARIANTI
c Classe - Finitura
M5 0.8 8.00 7.78 8.79 5.50 13 4.50 4.20 1.00 Protez. Fe/Zn 8c1A RS1BD0505036
M6 1 10.00 9.78 11.05 10.00 24 6.50 6.14 2.20 RS1BA0610038
M6 1 10.00 9.78 11.05 8.20 20 6.50 6.14 1.50 Lubrif. Torque’n Tension RS1BA0608238
M6 1 10.00 9.78 11.05 8.20 17 6.50 6.14 1.50 RS1BB0608238
M10 1.25 16.00 15.73 17.77 13.00 22 10.50 10.07 2.00 Classe 8 DIN 267-4 RJ2B01000038

Dado Rondella
Materiale St 2 K60 DIN 1624
Prescrizioni
Tolleranza 6H -
Filettatura
Norma internazionale ISO 4042 ISO 4042
7 AGRATI GROUP
ED. 2001-A
109
DADI SPECIALI
DADI ESAGONALI AUTOFRENANTI INTERAMENTE
METALLICI CON RONDELLA MOBILE PIANA
ROMOB PL-M
Zona deformata per h
c
dc
d
e
8
m
s

M5 0.8 8.00 7.78 8.79 5.40 11 4.00 3.70 1.00 RQ1B00500038
M6 1 10.00 9.78 11.05 6.80 14 5.00 4.70 1.40 RQ1B00600038
M8 1.25 13.00 12.73 14.38 8.50 18 6.50 6.14 1.50 RQ1B00800038
M10 1.5 17.00 16.73 18.90 10.50 22 8.00 7.64 2.00 RQ1B01000038
VARIANTI
c Classe - Finitura
M6 1 10.00 9.78 11.05 6.70 20 5.00 4.70 1.60 RQ1BA0606738
M8 1.25 13.00 12.73 14.38 10.00 24 7.50 7.14 2.50 Protezione Dorrltech RS1BB0810383
M10 1.5 16.00 15.73 17.77 11.00 25 8.00 7.64 3.00 RQ1BA1011038
M10 1.25 16.00 15.73 17.77 11.00 25 8.00 7.64 3.00 Classe 10 ISO 898-6 RQ2DA1011038
Dado Rondella
Materiale Acciaio St 2 K 60 DIN 1624
Prescrizioni
Tolleranza 6H -
Filettatura
Finitura Norma internazionale ISO 4042 ISO 4042
AGRATI GROUP 7
ED. 2001-A
110
DADI SPECIALI
DADI
ESAGONALI AUTOFRENANTI
CON INSERTO A CALOTTA SFERICA NON METALLICO
E CON RONDELLA MOBILE PIANA
ROMOB PL-C
h2
mw c
1)
dc
e
d
V min
s
W max
1) Zona in cui deve essere

posizionata l’estremita’ della vite
Filettatura Passo s e mw h2 dc V W Codice

c r
d max. min. min. min. max. max. min. max. Agrati Group
M6 1 10.00 9.78 11.05 3.30 14.50 14 1.40 3.00 9.00 11.00 RH1B00600038
M8 1.25 13.00 12.73 14.38 4.40 16.80 18 1.50 4.50 10.50 12.50 RH1B00800038

Dado Rondella
Calotta-Inserto Poliammide 6.6 nero
Prescrizioni
Tolleranza 6H -
Filettatura
e momenti frenanti
7 AGRATI GROUP
ED. 2001-A
111
DADI SPECIALI
DADI
ESAGONALI AUTOFRENANTI E AUTOPULENTI
INTERAMENTE METALLICI CON RONDELLA MOBILE PIANA
ROMOB PL-M Autopulenti
Zona deformata per

h la realizzazione dei momenti frenanti
c
U
dc
d
s
t
Filettatura Passo s e h dc m t c Classe - Finitura Codice

M6 1 10.00 9.78 11.05 7.00 17 5.00 4.70 1.50 1.50 RS1BA0606538
M8 1 10.00 9.78 11.05 7.00 14 5.00 4.70 1.50 1.50 RS1BC0606538
M10 1 10.00 9.78 11.05 7.00 14 5.00 4.70 1.50 1.50 Classe 6 ISO 898-2 RS1BD0606538

Dado Rondella
Materiale Acciaio St 2 K60 DIN 1624
Prescrizioni
AGRATI GROUP 7
ED. 2001-A
112
DADI SPECIALI
DADI
METALLICI CON RONDELLA MOBILE PIANA SPECIALE
ROMOB PL-SM
h
Zona deformata per c1
dc
d
e
8
c s

M6 1 10.00 9.78 11.05 7.70 20 5.00 4.70 2.50 1.50 Finitura dado Fe/Zn 12c2C RF1BC0607541
Rond. Fe/MZn 12c2C
M6 1 10.00 9.78 11.05 7.70 28 5.00 4.70 2.50 1.50 Finitura dado Fe/Zn 8c1A RF1BB0607536
M8 1.25 13.00 12.73 14.38 9.70 32 6.50 6.14 3.20 2.00 Lubrif. Torque’n Tension RF1BA0810038

Dado Rondella
Materiale Acciaio C60 – C67 DIN 17222
Prescrizioni
Tolleranza 6H -
Filettatura
Classe 8 -
Proprietà
e momenti frenanti
Designazione A3C - Fe/Zn 8c2C Naturale
Passivazione Gialla -
Norma internazionale ISO 4042 -
7 AGRATI GROUP
ED. 2001-A
113
DADI SPECIALI
DADI ESAGONALI FLANGIATI AUTOFRENANTI INSERTO
NON METALLICO E CON RONDELLA MOBILE PIANA
ROMOB PC-N
mw
d1
d
dc
e
c U
s
h
Filettatura Passo s e h dc mw c d1 Codice

d max. min. min. max. max. min. Agrati Group
M10 1.25 17.00 16.73 18.90 14.50 24 6.00 1.00 11.00 RS2DA1014538

Dado Rondella
Corpo del dado Acciaio Acciaio
Materiale
Prescrizioni
Tolleranza 6H -
Filettatura
Classe 10 -
Proprietà
meccaniche Durezza HV 250 - 295

AGRATI GROUP 7
ED. 2001-A
114
DADI SPECIALI
DADIESAGONALI FLANGIATI AUTOFRENANTI E
AUTOPULENTI CON INSERTO NON METALLICO
E CON RONDELLA MOBILE PIANA
ROMOB PC-N Autopulenti
mw
n. 3 tacche
autopulenti
d1
dc
e
d
U
c
s
h
Filettatura Passo s e h dc mw c d1 Codice

d max. min. min. max. max. min. Agrati Group
M8 1.25 13.00 12.73 14.38 10.50 18 4.70 0.50 12.00 RS1BA0810538
Dado Rondella
Prescrizioni
Tolleranza 6H -
Filettatura

7 AGRATI GROUP
ED. 2001-A
115
DADI SPECIALI
ESAGONALI DADI
CON RONDELLA MOBILE CONICA DENTELLATA
ROMOB CD
h
c1
dc
e
d
m
c
s

c1 c
M5 0.8 8.00 7.78 8.79 7.00 18 4.00 3.70 2.90 1.50 RD1B00500038
M6 1 10.00 9.78 11.05 8.00 20 5.00 4.70 3.00 1.50 RD1B00600038
VARIANTI
Filettatura Passo s e h dc m c1 c Note Codice
M6 1 10.00 9.78 11.05 8.00 18 5.00 4.70 3.00 1.50 RS1BA0607938
M6 1 10.00 9.78 11.05 8.00 18 5.00 4.70 3.00 1.50 Rondella fissa RS1BF0607938
M6 SX 1 10.00 9.78 11.05 8.00 18 5.00 4.70 3.00 1.50 Filetto sinistro Rondella fissa RS1BB0607938
M6 SX 1 10.00 9.78 11.05 8.00 16 5.00 4.70 3.00 1.20 Filetto sinistro Rondella fissa RS1BE0607938

Dado Rondella
Prescrizioni
Tolleranza 6H -
Filettatura
Classe 8 -
Proprietà
AGRATI GROUP 7
ED. 2001-A
116
DADI SPECIALI
DADI
ESAGONALI FLANGIATI
CON RONDELLA MOBILE PIANA
ROMOB FL-PL
c
df
dc U
e
d
mw
Filettatura Passo s e h dc df m c Codice

d max. min. min. max. max. max. max. min. Agrati Group
M6 1 10.00 9.78 11.05 7.50 14.50 12.20 4.00 3.70 1.5 RX1B00600038
M8 1.25 13.00 12.73 14.38 10.00 20.00 16.50 4.50 4.20 2.0 RX1B00800038
M10 1.25 17.00 16.73 18.90 12.00 24.00 21.80 5.50 5.20 2.0 RX2B01000038
M12 1.5 18.00 17.73 20.03 14.50 27.00 22.00 6.70 6.34 2.5 RX9B01200038
M14 1.5 21.00 20.67 23.35 16.50 28.00 25.00 7.14 6.78 3.0 RX2B01400038

Dado Rondella
Materiale Acciaio St 2 K 60 DIN 1624
Prescrizioni ISO 8992 -
generali Norma internazionale
Tolleranza 6H -
Filettatura
meccaniche Norma internazionale ISO 898-2 ISO 898-6 -
7 AGRATI GROUP
ED. 2001-A
118
DADI SPECIALI
SERPRESS
Il dado Serpress viene realizzato mediante deformazione da un cilindro interno filettato C piegato all'interno
progressiva di un nastro metallico: la particolare forma dell'esagono J, che termina con una base circolare E; il
geometrica che questa tecnologia produttiva permette di cilindro C ha un'altezza leggermente inferiore rispetto
ottenere, conferisce al dado proprietà elastiche uniche nel all'esagono J. Il dado Serpress è disponibile, oltre che nella
campo dei fissaggi autobloccanti. versione standard (ST), anche nelle versioni a base larga (BL)
Il corpo del dado, per sua stessa natura flangiato, è costituito e a base mordente (BM) (Fig. 1).
PRIMA DEL DOPO IL

SERRAGGIO SERRAGGIO
A F2
FF
1
A
J J
C C
E E
Fig.1
Il dado Serpress (Fig.1), essendo un dado autobloccante, A (il cui ruolo è simile a quello di una rondella conica
si avvita liberamente sino al contatto con la superficie di elastica ma che si schiaccia allo stesso carico applicato
appoggio; prima del serraggio la base E dell'esagono J è alla vite) conserva la sua forma conica, il cilindro filettato
in contatto con la superficie di appoggio, la parte anulare C è ancora molto più corto del corpo del dado.
7 AGRATI GROUP
ED. 2001-A
119
DADI SPECIALI
SERPRESS
- Quando un assemblaggio tradizionale è sottoposto a - E' noto che quando si hanno superfici con materiali
vibrazioni, queste si trasmettono direttamente lungo F1 teneri (alluminio, zama, ottone, ecc.), il dado normale,
ai fianchi inferiori dei filetti della vite poichè i fianchi avendo una piccola superficie di appoggio, sviluppa
superiori non sono a contatto con i filetti del dado. Ciò una elevata pressione specifica che, oltretutto, si
provoca una tendenza allo svitamento ben conosciuta esercita sul bordo del foro provocando uno
negli assemblaggi tradizionali; al contrario, il dado scorrimento del materiale dal bordo verso i filetti della
elastico Serpress riceve gli stessi sforzi F attraverso la sua vite. Il dado Serpress invece, avendo una superficie di
base e li trasmette alla vite attraverso il corpo e la parte appoggio maggiore di quella di un dado normale e più
anulare secondo un itinerario diverso da quello di un lontana dal bordo del foro, riduce sensibilmente il
dado normale. Questo consente di avere: o la parte fenomeno di scorrimento. (Fig. 4)
anulare che funge da ammortizzatore o i fianchi inferiori -
e superiori dei filetti vite-dado in contatto tra loro e
quindi di ottenere un sistema antisvitamento.(Fig. 2) DADO DADO
NORMALE SERPRESS
-
DADO DADO
NORMALE SERPRESS
F2
C C
F1
F F Fig.4
Il dado Serpress a base mordente in particolare,
associa alle qualità del dado Serpress standard le
Fig.2 caratteristiche antisvitamento che gli sono conferite
Considerazioni teoriche, largamente confortate da dalla presenza sul piano d'appoggio di tre sezioni
evidenze sperimentali, consentono di affermare che, in mordenti orientate e dimensionate in modo tale da
un accoppiamento filettato, un dado normale ha una favorire il montaggio ed opporsi all'allentamento. La
ripartizione disomogenea delle sollecitazioni sui filetti presenza delle sezioni mordenti inoltre rende il dado
(soprattutto perchè lavora a compressione, anziché a particolarmente indicato nelle applicazioni ove si
trazione): la maggior parte del carico infatti (75%) rende indispensabile il raschiamento della superficie di
viene sopportata dal primo e dal secondo filetto, appoggio per garantire il contatto elettrico. La
aumentando il rischio di rottura a fatica nella vite e particolare conformazione della sezione mordente, nel
provocando un pericoloso effetto di taglio. Col dado caso di montaggi su materiali non ferrosi, permette
Serpress, che lavora nelle condizioni ideali e cioè a inoltre il tensionamento mediante rotazione della vite:
trazione, si ottiene una migliore ripartizione degli in questo caso la sezione mordente evita la rotazione
sforzi sui filetti, che diminuisce il rischio di rottura a del dado durante il serraggio, facilitando in tal modo
fatica nella vite e sopprime l'effetto di taglio. (Fig. 3) l'operazione.
- Grazie alla sua geometria, il dado Serpress risulta di
facile orientamento nei sistemi di alimentazione
DADO DADO
NORMALE SERPRESS
automatica e pertanto di facile utilizzo nei montaggi
robotizzati.
- Il dado Serpress, poiché è elastico, aumenta
virtualmente la lunghezza utile della vite permettendo
cioè di avere un allungamento elastico uguale a quello
che si avrebbe se la vite fosse molto più lunga: se si
raffrontano infatti due assemblaggi identici, uno
effetto montato con dado normale, l'altro con dado Serpress,
circa il 75%
di taglio
del carico si constata che quest'ultimo dà all'assemblaggio
un'elasticità residua notevolmente superiore che
Fig.3 garantisce il perfetto bloccaggio dei pezzi tra loro.
AGRATI GROUP 7
ED. 2001-A
120
DADI SPECIALI
DADI ESAGONALI FLANGIATI
SERPRESS
1)
m
dc
e
d
r
c s
1) senza marcatura
TIPO A BASE NORMALE

Filettatura s e m c dc Codice
Passo r
d max. min. min. max. min. min. max. min. Agrati Group
M3 0.5 5.50 5.32 6.01 3.50 3.10 0.40 7.60 7.40 0.50 P01B00300038
M4 0.7 7.00 6.85 7.74 3.80 3.40 0.40 9.10 8.90 0.50 P01B00400038
M5 0.8 8.00 7.85 8.87 4.60 4.20 0.50 10.60 10.40 0.50 P01B00500038
M6 1 10.00 9.78 11.05 5.40 5.00 0.60 12.60 12.40 0.50 P01B00600038
M7 1 11.00 10.73 12.12 6.40 6.00 0.70 14.10 13.90 1.00 P01B00700038
M8 1.25 13.00 12.73 14.38 7.10 6.70 0.90 16.10 15.90 1.00 P01B00800038
TIPO A BASE LARGA

Passo r
M4 0.7 7.00 6.85 7.74 3.80 3.40 0.40 11.10 10.90 0.50 P11B00400038
M5 0.8 8.00 7.85 8.87 4.60 4.20 0.50 12.20 12.00 0.50 P11B00500038
M6 1 10.00 9.78 11.05 5.40 5.00 0.60 14.70 14.50 0.50 P11B00600038
M8 1.25 13.00 12.73 14.38 7.10 6.70 0.90 18.70 18.50 1.00 P11B00800038
Materiale Acciaio
Prescrizioni
Tolleranza 6H
Filettatura
Proprietà Classe 5S
meccaniche Norma UNI 3740-4
Codice Designazione A3A - Fe/Zn 8c1A A3C - Fe/Zn 8c2C
Collaudo Per le procedure di accettazione, vedere ISO 3269.
7 AGRATI GROUP
ED. 2001-A
121
DADI SPECIALI
DADI ESAGONALI FLANGIATI AUTOFRENANTI
INTERAMENTE METALLICI
SERPRESS AF
1)
Zona deformata per m
dc
e
1) senza marcatura r d
c s
TIPO A BASE NORMALE
Passo r
M4 0.7 7.00 6.85 7.74 3.80 3.40 0.40 9.10 8.90 0.50 P21B00400038
M5 0.8 8.00 7.85 8.87 4.60 4.20 0.50 10.60 10.40 0.50 P21B00500038
M6 1 10.00 9.78 11.05 5.40 5.00 0.60 12.60 12.40 0.50 P21B00600038
M8 1.25 13.00 12.73 14.38 7.10 6.70 0.90 16.10 15.90 1.00 P21B00800038
TIPO A BASE LARGA

Passo r
M4 0.7 7.00 6.85 7.74 3.80 3.40 0.40 11.10 10.90 0.50 P11B00400038
M5 0.8 8.00 7.85 8.87 4.60 4.20 0.50 12.20 12.00 0.50 P11B00500038
M6 1 10.00 9.78 11.05 5.40 5.00 0.60 14.70 14.50 0.50 P11B00600038
M8 1.25 13.00 12.73 14.38 7.10 6.70 0.90 18.70 18.50 1.00 P11B00800038
Materiale Acciaio
Prescrizioni
Tolleranza 6H
Filettatura
Proprietà Classe 5S
Momenti frenanti Norma 1° avvitamento e 1° svitamento UNI 7323-5
Finitura
AGRATI GROUP 7
ED. 2001-A
122
DADI SPECIALI
DADI
ESAGONALI FLANGIATI
CON PIANO FLANGIA ZIGRINATO
SERPRESS MORDENTI
g
sez. A-A
f
1)
m
A A
dc
e
d
r
c s
1) senza marcatura
Passo r g f
M4 0.7 7.00 6.85 7.74 4.05 3.65 0.40 11.10 10.90 0.50 0.40 0.25 P41B00400038
M5 0.8 8.00 7.85 8.87 4.85 4.45 0.50 12.30 12.00 0.50 0.50 0.25 P41B00500038
M6 1 10.00 9.78 11.05 5.70 5.30 0.60 14.70 14.50 0.50 0.60 0.30 P41B00600038
M8 1.25 13.00 12.73 14.38 7.40 7.00 0.90 18.70 18.50 1.00 0.65 0.35 P41B00800038
Materiale Acciaio
Prescrizioni
Tolleranza 6H
Filettatura
Classe 5S
Proprietà Norma UNI 3740-4
meccaniche Trattamento termico Cmt. 1
superficiale
7 AGRATI GROUP
ED. 2001-A
124
DADI SPECIALI
DADI ELASTIC STOP
I dadi Elastic Stop alloggiano, in un'apposita camera, un Il dado Elastic Stop conserva la sua capacità frenante
anello elastico di nylon opportunamente dimensionato e entro temperature di -40 e +100ºC. Può, comunque,
non filettato che li rende autofrenanti. Il poliammide sopportare punte di 140º (es. passaggio in forni di
utilizzato per la fabbricazione delle rondelle dei dadi verniciatura) essendo la temperatura di fusione del nylon
Elastic Stop è l'unico in grado di rispondere alle esigenze di circa 250ºC. Oltre i 100ºC è consigliabile l'utilizzo di
particolari previste per quest’impiego. Infatti, oltre a dadi a frenatura metallica. In caso di funzionamento a
possedere un notevole ritorno elastico anche dopo una bagno d'olio, la temperatura massima ammissibile deve
considerevole deformazione, ragione per la quale il dado essere convenientemente ridotta.
Elastic Stop è più volte riutilizzabile, resiste perfettamente Il comportamento del dado Elastic Stop è tipicamente
a numerosi prodotti chimici largamente impiegati autofrenante: quando la vite si impegna nell'anello
nell'industria. elastico, questo oppone una resistenza all'avanzamento
Gli oli per motori non attaccano il nylon ed il nylon non originando una tensione verso l'alto che fa scomparire il
contamina tali oli. Il nylon resiste assai bene alla maggior gioco fra i filetti metallici creando pertanto un notevole
parte degli acidi organici ad eccezione dei seguenti: acido attrito tra di essi. Nel medesimo tempo, i filetti creatisi nel
formico, acido cresilico, acido fenico. Il nylon è attaccato nylon per compressione del materiale, generano una
dagli acidi minerali ed anche dalle basi forti, non sopporta frizione notevole che, aggiunta a quella esistente tra i
quindi un’immersione prolungata nei bagni acidi di filetti metallici, impedisce al dado di ruotare e svitarsi
nichelatura e nelle soluzioni di acido cromico o di acido anche in presenza di elevate vibrazioni. (Fig.1)
solforico utilizzate per il trattamento anodico dell'alluminio
o per la cromatura.
NYLON
ATTRITO
GIOCO
Fig.1
7 AGRATI GROUP
ED. 2001-A
125
DADI SPECIALI
DADI ELASTIC STOP
- Sono autofrenanti e pertanto esercitano la loro Elastic Stop flangiato invece, avendo una superficie di
funzione di impedire lo svitamento anche in assenza appoggio maggiore di quella di un dado normale e più
di coppie di serraggio. lontana dal bordo del foro, riduce sensibilmente il
- Permettono innumerevoli avvitamenti e svitamenti. fenomeno di scorrimento.
- Come noto, quando si hanno superfici con materiali - I dadi Elastic Stop a calotta sono particolarmente
teneri (alluminio, zama, ottone), il dado normale, indicati negli accoppiamenti filettati ove vi sia la
avendo una piccola superficie di appoggio, sviluppa necessità di una protezione antinfortunistica oppure
una elevata pressione specifica che, oltretutto, si ove sia richiesta una protezione degli accoppiamenti
esercita sul bordo del foro provocando uno scorrimento stessi da agenti atmosferici.
del materiale dal bordo verso i filetti della vite. Il dado
AGRATI GROUP 7
ED. 2001-A
126
DADI SPECIALI
DADI ESAGONALI ALTI AUTOFRENANTI
CON INSERTO NON METALLICO
ELASTIC STOP
h d h
e
≤s
≤s
m m s
Versione 8G Versione 6S
(con finta rondella) (con bisello)
Filettatura Passo s e h m Codice Agrati Group

d max. min. min. max. min. Classe 6S Classe 8G
M27 3 41.00 40.38 45.63 30.80 21.60 D01B02700038 D01D02700038
M30 3.5 46.00 45.38 51.28 33.20 24.00 D01B03000038 D01D03000038
M33 3.5 50.00 49.26 55.80 36.00 26.40 D01B03300038 D01D03300038
M36 4 55.00 54.26 61.31 40.00 28.80 D01B03600038 D01D03600038
M39 4 60.00 59.26 66.96 42.00 31.20 D01B03900038 D01D03900038
M42 4.5 65.00 64.26 72.61 44.00 33.00 D01B04200038 D01D04200038
M45 4.5 70.00 69.26 78.26 46.00 36.00 D01B04500038 D01D04500038
M48 5 75.00 74.26 83.91 48.00 38.00 D01B04800038 D01D04800038

Materiale
Prescrizioni
Tolleranza 6H
Filettatura
Proprietà Classe 6S 8G
e momenti frenanti UNI 7323-5

7 AGRATI GROUP
ED. 2001-A
127
DADI SPECIALI
DADI ESAGONALI ALTI AUTOFRENANTI CON FILETTATURA
METRICA A PASSO FINE E CON INSERTO NON METALLICO
ELASTIC STOP
h h
d
e
≤s
≤s
m m s
Filettatura s e h m Codice Agrati Group

Passo
M27 2 41.00 40.38 45.63 30.80 21.60 D02B02700038 D02D02700038
M30 2 46.00 45.38 51.28 33.20 24.00 D02B03000038 D02D03000038
M33 2 50.00 49.26 55.80 36.00 26.40 D02B03300038 D02D03300038
M36 3 55.00 54.26 61.31 40.00 28.80 D02B03600038 D02D03600038
M39 3 60.00 59.26 66.96 42.00 31.20 D02B03900038 D02D03900038
M42 3 65.00 64.26 72.61 44.00 33.00 D02B04200038 D02D04200038
M45 3 70.00 69.26 78.26 46.00 36.00 D02B04500038 D02D04500038
M48 3 75.00 74.26 83.91 48.00 38.00 D02B04800038 D02D04800038

Materiale
Prescrizioni
Tolleranza 6H
Filettatura

Difetti superficiali EN 493.
AGRATI GROUP 7
ED. 2001-A
128
DADI SPECIALI
DADI ESAGONALI BASSI AUTOFRENANTI
ELASTIC STOP
h h
≤s
≤s
d
e
m m s

M27 3 41.00 40.38 45.63 22.50 13.50 D11B02700038 D11D02700038
M30 3.5 46.00 45.38 51.28 24.50 16.00 D11B03000038 D11D03000038
M33 3.5 50.00 49.26 55.80 26.00 16.50 D11B03300038 D11D03300038
M36 4 55.00 54.26 61.31 30.00 18.00 D11B03600038 D11D03600038
M39 4 60.00 59.26 66.96 32.00 19.50 D11B03900038 D11D03900038
M42 4.5 65.00 64.26 72.61 32.00 21.00 D11B04200038 D11D04200038
M45 4.5 70.00 69.26 78.26 33.00 22.50 D11B04500038 D11D04500038
M48 5 75.00 74.26 83.91 35.00 24.00 D11B04800038 D11D04800038

Materiale
Prescrizioni
Tolleranza 6H
Filettatura
7 AGRATI GROUP
ED. 2001-A
129
DADI SPECIALI
DADIESAGONALI BASSI AUTOFRENANTI
CON FILETTATURA METRICA A PASSO FINE
E CON INSERTO NON METALLICO
ELASTIC STOP
h h
≤s
≤s
d
e
m m s

M27 2 41.00 40.38 45.63 22.50 13.50 D12B02700038 D12D02700038
M30 2 46.00 45.38 51.28 24.50 16.00 D12B03000038 D12D03000038
M33 2 50.00 49.26 55.80 26.00 16.50 D12B03300038 D12D03300038
M36 3 55.00 54.26 61.31 30.00 18.00 D12B03600038 D12D03600038
M39 3 60.00 59.26 66.96 32.00 19.50 D12B03900038 D12D03900038
M42 3 65.00 64.26 72.61 32.00 21.00 D12B04200038 D12D04200038
M45 3 70.00 69.26 78.26 33.00 22.50 D12B04500038 D12D04500038
M48 3 75.00 74.26 83.91 35.00 24.00 D12B04800038 D12D04800038

Materiale
Prescrizioni
Tolleranza 6H
Filettatura
Carichi di serraggio Norma UNI 7323-5
e momenti frenanti
AGRATI GROUP 7
ED. 2001-A
130
DADI SPECIALI
GHIERE AUTOFRENANTI ELASTIC STOP
Le ghiere Elastic Stop, simili per forma alle ghiere KM motori non attaccano il nylon ed il nylon non contamina
(DIN 981), alloggiano, in un'apposita camera, un anello tali oli. Il nylon resiste assai bene alla maggior parte degli
elastico di nylon opportunamente dimensionato e non acidi organici ad eccezione dei seguenti: acido formico,
filettato. Sono disponibili nelle versioni GUK, che acido cresilico, acido fenico.
differiscono dimensionalmente dalle KM principalmente Il nylon è attaccato dagli acidi minerali ed anche dalle
per la maggiore altezza necessaria all'alloggiamento del basi forti, non sopporta quindi una immersione
nylon, GUP (rinforzate) e GUA (speciali, prodotte su prolungata nei bagni acidi di nichelatura e nelle soluzioni
richiesta). di acido cromico o di acido solforico utilizzate per il
Il poliammide utilizzato per la fabbricazione delle trattamento anodico dell'alluminio o per la cromatura.
rondelle delle ghiere Elastic Stop è l'unico in grado di La ghiera Elastic Stop conserva il suo potere frenante
rispondere alle esigenze particolari previste per questo entro temperature di -40 e +100ºC. Può, comunque,
impiego. Infatti, oltre a possedere un notevole ritorno sopportare punte di 140º (es. passaggio in forni di
elastico anche dopo una considerevole deformazione, verniciatura) essendo la temperatura di fusione del nylon
ragione per la quale la ghiera Elastic Stop è più volte di circa 250ºC; in caso di funzionamento in bagno d'olio
riutilizzabile, resiste perfettamente a numerosi prodotti la temperatura massima ammissibile dove essere
chimici largamente impiegati nell'industria. Gli oli per convenientemente ridotta.
7 AGRATI GROUP
ED. 2001-A
131
DADI SPECIALI
GHIERE AUTOFRENANTI ELASTIC STOP
Il comportamento delle ghiere Elastic Stop è tipicamente Nel medesimo tempo, i filetti creatisi nel nylon per
autofrenante: quando l'albero si impegna nell'anello compressione del materiale, generano una frizione
elastico, questo oppone una resistenza all'avanzamento, notevole che, aggiunta a quella esistente tra i filetti
originando una tensione verso l'alto che fa scomparire il metallici, impedisce alla ghiera di ruotare e svitarsi anche
gioco fra i filetti metallici creando pertanto un notevole in presenza di elevate vibrazioni.
attrito tra di essi.
NYLON
ATTRITO
GIOCO
- Sono autofrenanti e pertanto esercitano la loro - Consentono una maggiore precisione nella
funzione di impedire lo svitamento anche in assenza di registrazione della coppia di serraggio rispetto
coppie di serraggio. all'utilizzo della ghiera KM con rondella ed una
- Permettono innumerevoli avvitamenti e svitamenti. registrazione più veloce rispetto alla KM con
controghiera
GHIERA GHIERA KM CON GHIERA KM CON

ELASTIC STOP CONTROGHIERA ROSETTA
VANTAGGI ECONOMICI
- Consentono, rispetto all'utilizzo di KM con rosetta, - Permettono l'approvvigionamento di un solo pezzo

l'eliminazione dell'operazione di fresatura dell'albero anziché due, con risparmio di costi di gestione per tutti
edella conseguente sbavatura del filetto fresato. gli enti aziendali interessati (acquisti, controllo qualità,
- Comportano il risparmio del costo della rosetta o della logistica, contabilità).
controghiera. - Eliminano la necessità di verificare la presenza della
- Evitano il montaggio della rondella o della rosetta e la sua integrità ad assemblaggio effettuato.
controghiera con conseguente notevole riduzione dei
costi di assemblaggio.
AGRATI GROUP 7
ED. 2001-A
132
DADI SPECIALI
GHIERE
AUTOFRENANTI GUK
ELASTIC STOP
h
z A
d2
d3
s
d
A
m b
Non marcate

Corpo della ghiera Acciaio
Materiale
Prescrizioni ISO 8992
Tolleranza 4H
Filettatura
Classe 14H
Proprietà
meccaniche Durezza HV 140 min.
Norma DIN 267-24
Momenti frenanti TABELLA A
Designazione A3A - Fe/Zn 8c1A
Passivazione Trasparente chiara
7 AGRATI GROUP
ED. 2001-A
133
DADI SPECIALI
GHIERE
AUTOFRENANTI GUK
ELASTIC STOP
Filettatura h m d2 d3 s b Codice
d Passo n° tacche z
max. min. h 11 h 13 js 13 H 13 Agrati Group
M10 0.75 7.60 4.40 18 15 15 3 4 0.04 G0BB01000036
M12 1 7.60 4.50 21 18 18 3 4 0.04 G0CB01200036
M15 1 8.60 5.90 24 21 21 4 4 0.04 G0CB01500036
M17 1 8.60 5.20 28 24 24 4 4 0.04 G0CB01700036
M20 1 9.60 6.00 32 27 27 4 4 0.04 G0CB02000036
M25 1.5 10.50 6.00 38 33 33 5 4 0.04 G0EB02500036
M30 1.5 10.70 6.60 44 38 38 5 4 0.04 G0EB03000036
M35 1.5 11.30 6.60 50 44 44 5 4 0.04 G0EB03500036
M40 1.5 12.30 7.50 56 50 50 6 4 0.04 G0EB04000036
M45 1.5 12.30 7.50 62 55 55 6 4 0.04 G0EB04500036
M50 1.5 12.90 8.10 68 61 61 6 4 0.04 G0EB05000036
M55 2 13.40 7.60 75 68 68 7 6 0.05 G0GB05500036
M60 2 13.40 7.60 80 73 73 7 6 0.05 G0GB06000036
M65 2 14.50 8.70 85 77 77 7 6 0.05 G0GB06500036
M70 2 14.50 8.70 92 84 84 8 6 0.05 G0GB07000036
M75 2 15.50 9.70 98 89 89 8 6 0.05 G0GB07500036
M80 2 16.50 10.70 105 96 96 10 8 0.05 G0GB08000036
M85 2 17.50 11.70 110 100 100 10 8 0.05 G0GB08500036
M90 2 17.70 11.90 120 110 110 10 8 0.05 G0GB09000036
M95 2 18.70 12.90 125 115 115 10 8 0.05 G0GB09500036
M100 2 19.70 13.90 130 120 120 10 8 0.05 G0GB10000036
AGRATI GROUP 7
ED. 2001-A
134
DADI SPECIALI
GHIEREAUTOFRENANTI GUP
ELASTIC STOP
h
z A
d2
d3
s
d
A
m b
Non marcate

Materiale
Tolleranza 4H
Filettatura
Classe 14H
Proprietà
Norma DIN 267-24
7 AGRATI GROUP
ED. 2001-A
135
DADI SPECIALI
GHIERE
AUTOFRENANTI GUP
ELASTIC STOP
M20 1 13.20 9.60 32 27 27 4 4 0.04 G1CB02000036
M25 1.5 14.20 10.00 38 33 33 5 4 0.04 G1EB02500036
M30 1.5 14.20 10.00 44 38 38 5 4 0.04 G1EB03000036
M35 1.5 15.20 10.60 50 44 44 5 4 0.04 G1EB03500036
M40 1.5 16.70 11.90 56 50 50 6 4 0.04 G1EB04000036
M45 1.5 16.70 11.90 62 55 55 6 4 0.04 G1EB04500036
M50 1.5 18.70 13.90 68 61 61 6 4 0.04 G1EB05000036
M55 2 18.70 12.90 75 68 68 7 6 0.05 G1GB05500036
M60 2 18.70 12.90 80 73 73 7 6 0.05 G1GB06000036
M65 2 19.70 13.90 85 77 77 7 6 0.05 G1GB06500036
M70 2 19.70 13.90 92 84 84 8 6 0.05 G1GB07000036
M75 2 20.70 14.90 98 89 89 8 6 0.05 G1GB07500036
M80 2 20.70 14.90 105 96 96 10 8 0.05 G1GB08000036
M85 2 21.70 15.90 110 100 100 10 8 0.05 G1GB08500036
M90 2 21.70 15.90 120 110 110 10 8 0.05 G1GB09000036
M95 2 22.20 17.10 125 115 115 10 8 0.05 G1GB09500036
M100 2 24.20 18.40 130 120 120 10 8 0.05 G1GB10000036
AGRATI GROUP 7
ED. 2001-A
136
DADI SPECIALI
GHIERE
AUTOFRENANTI GUA
ELASTIC STOP
h
z A
d2
d3
s
d
A
m b
Non marcate

Materiale
Tolleranza 4H
Filettatura
Classe 14H
Proprietà
Norma DIN 267-24
7 AGRATI GROUP
ED. 2001-A
137
DADI SPECIALI
GHIERE
AUTOFRENANTI GUA
ELASTIC STOP
M10 1 7.60 4.40 18 15 15 3 4 0.04 G2CB01000036
M10 1.5 7.60 4.40 18 15 15 3 4 0.04 G2EB01000036
M12 1.5 9.20 5.70 21 18 18 3 4 0.04 G2EB01200036
M12 1.75 9.20 5.70 21 18 18 3 4 0.04 G2FB01200036
M14 1 8.60 5.50 24 21 21 4 4 0.04 G2CB01400036
M14 1.5 10.70 6.00 24 21 21 4 4 0.04 G2EB01400036
M14 2 10.70 6.00 24 21 21 4 4 0.04 G2GB01400036
M16 1 8.60 5.20 28 24 24 4 4 0.04 G2CB01600036
M16 1.5 10.70 6.00 28 24 24 4 4 0.04 G2EB01600036
M16 2 11.70 7.00 28 24 24 4 4 0.04 G2GB01600036
M18 1 8.60 5.20 28 24 24 4 4 0.04 G2CB01800036
M18 1.5 10.70 7.30 28 24 24 4 4 0.04 G2EB01800036
M18 2.5 10.70 6.00 28 24 24 4 4 0.04 G2HB01800036
M20 1.5 9.60 6.00 32 27 27 4 4 0.04 G2EB02000036
M20 2.5 12.70 7.00 32 27 27 4 4 0.04 G2HB02000036
M22 1 10.20 5.90 38 33 33 5 4 0.04 G2CB02200036
M22 1.5 12.70 7.00 38 33 33 5 4 0.04 G2EB02200036
M22 2.5 12.70 7.00 38 33 33 5 4 0.04 G2HB02200036
M24 1.5 10.70 6.20 38 33 33 5 4 0.04 G2EB02400036
M24 2 12.70 6.70 44 38 38 5 4 0.04 G2GB02400036
M24 3 12.70 6.70 44 38 38 5 4 0.04 G2LB02400036
M27 1.5 11.20 6.90 44 38 38 5 4 0.04 G2EB02700036
M28 1.5 11.20 6.90 44 38 38 5 4 0.04 G2EB02800036
M32 1.5 11.20 6.60 50 44 44 5 4 0.04 G2EB03200036
M34 1.5 11.30 6.50 50 44 44 5 4 0.04 G2EB03400036
M36 2 19.20 10.20 64 58 58 6 4 0.04 02GB03600036
M38 1 12.20 6.60 53 47 47 5 4 0.04 G2CB03800036
M38 1.5 12.20 6.60 53 47 47 5 4 0.04 G2EB03800036
M38 2 12.20 6.60 53 47 47 5 4 0.04 G2GB03800036
M39 3 30.20 21.20 64 58 58 6 4 0.04 G2LB03900036
M42 1.5 15.20 10.60 62 55 55 6 4 0.04 G2EB04200036
M45 2 12.20 7.80 62 55 55 6 4 0.04 G2GB04500036
M48 1.5 13.70 9.10 64 57 57 6 4 0.04 G2EB04800036
M52 1.5 13.70 9.10 75 68 68 6 4 0.05 G2EB05200036
M65 1.5 14.50 8.90 85 77 77 7 6 0.05 G2EB06500036
M105 2 20.20 14.40 135 124 124 12 8 0.05 G2GB10500036
M110 2 20.20 14.40 140 129 129 12 8 0.05 G2GB11000036
M115 2 25.20 19.40 145 134 134 12 8 0.05 G2GB11500036
M120 2 23.70 17.90 150 139 139 12 8 0.05 G2GB12000036
M125 2 23.70 18.10 155 144 144 12 8 0.06 G2GB12500036
M130 2 23.70 18.10 160 149 149 12 8 0.06 G2GB13000036
M135 2 23.70 18.10 165 154 154 12 8 0.06 G2GB13500036
M140 2 23.70 18.10 170 159 159 12 8 0.06 G2GB14000036
M150 2 26.20 20.60 195 183 183 14 8 0.06 G2GB15000036
M160 3 26.20 16.90 205 191 191 16 8 0.06 G2LB16000036
M180 3 27.20 18.90 230 214 214 18 8 0.06 G2LB18000036
M220 3 33.20 24.90 280 260 260 20 8 0.06 G2LB22000036
AGRATI GROUP 7
ED. 2001-A
138
DADI SPECIALI
GHIERE A FRENATURA METALLICA
Le ghiere a frenatura metallica sono simili per forma e L'eliminazione dell'inserto in poliammide permette
dimensioni alle comuni ghiere con inserto in poliammide pertanto tutti quegli impieghi in cui il nylon 6.6 non può
ma presentano caratteristiche autofrenanti grazie alla garantire l'effetto autofrenante.
particolare conformazione della filettatura.
7 AGRATI GROUP
ED. 2001-A
139
DADI SPECIALI
GHIERE A FRENATURA METALLICA
Il momento frenante è ottenuto mediante la variazione deformata elasticamente dalla vite; tale deformazione
controllata del passo della filettatura: in fase di produce una forza che, attraverso l'attrito che si viene a
avvitamento la parte superiore della filettatura viene creare sui filetti, genera l'effetto autofrenante
- Garantiscono momenti frenanti più elevati rispetto alle - Rispetto alle ghiere DIN 981 con rosetta offrono una
ghiere con inserto in poliammide ed a quelle con maggiore precisione nella registrazione della coppia di
inserto metallico. serraggio.
- Mantengono le loro proprietà autofrenanti fino a - Rispetto alle ghiere autofrenanti con inserto metallico
245ºC, anche in presenza di agenti normalmente in particolare presentano i seguenti vantaggi:
aggressivi per la poliammide. a) Non generano alcun inconveniente legato alla
- Presentano un limitato decadimento del momento fasatura dell'inserto rispetto alla filettatura;
frenante a seguito di ripetuti cicli di b) Eliminano il rischio di danneggiamento dell'inserto
avvitamento/svitamento. metallico al primo avvitamento;
- Consentono la possibilità di modulare il momento c) Non compromettono l'integrità della filettatura
frenante: variando opportunamente alcuni parametri dell'albero a causa del contatto con l'inserto
costruttivi è possibile ottenere pezzi speciali con autofilettante.
caratteristiche autofrenanti ottimali per l'applicazione
specifica.
VANTAGGI ECONOMICI
- Consentono, rispetto all'utilizzo della DIN 981 con - Permettono l'approvvigionamento di un solo pezzo
rosetta, l'eliminazione dell'operazione di fresatura anziché due, con risparmio di costi di gestione per tutti
dell'albero e della conseguente sbavatura del filetto gli enti aziendali interessati (acquisti, controllo qualità,
fresato. logistica e contabilità).
- Comportano il risparmio del costo della rosetta o della - Eliminano la necessità di verificare la presenza della
controghiera. rosetta e la sua integrità ad assemblaggio effettuato
- Evitano il montaggio della rosetta o della controghiera,
con un conseguente notevole riduzione dei costi
d’assemblaggio.
AGRATI GROUP 7
ED. 2001-A
140
DADI SPECIALI
GHIERE GM A FRENATURA METALLICA
h
z A
d2
d3
s
d
A
b
m
Non marcate
max. min. h 11 js 13 js 13 H 13 Agrati Group
M 20 1 11.30 6.20 32 26 28 4 4 0.04 G5CB02000056
M 25 1.5 12.30 6.60 38 32 34 5 4 0.04 G5EB02500056
M 30 1.5 13.00 6.90 45 38 41 5 4 0.04 G5EB03000056
M 35 1.5 13.00 6.90 52 44 48 5 4 0.04 G5EB03500056
M 40 1.5 14.00 7.90 58 50 53 6 4 0.04 G5EB04000056
M 45 1.5 14.00 7.90 65 56 60 6 4 0.04 G5EB04500056
M 50 1.5 14.00 7.90 70 61 65 6 4 0.04 G5EB05000056
M 55 2 15.70 8.20 75 67 69 7 6 0.05 G5GB05500056
M 60 2 15.70 8.20 80 72 74 7 6 0.05 G5GB06000056
M 65 2 16.70 9.20 85 79 79 7 6 0.05 G5GB06500056
M 70 2 16.70 9.20 92 85 85 8 6 0.05 G5GB07000056
M 75 2 17.70 10.20 98 90 91 8 6 0.05 G5GB07500056
M 80 2 18.70 11.20 105 95 98 10 8 0.05 G5GB08000056
M 85 2 19.70 12.20 110 102 103 10 8 0.05 G5GB08500056
M 90 2 20.70 13.20 120 108 112 10 8 0.05 G5GB09000056
M 95 2 21.70 14.20 125 113 117 10 8 0.05 G5GB09500056
M 100 2 22.70 15.20 130 119 120 10 8 0.05 G5GB10000056

Materiale Acciaio
Prescrizioni
Tolleranza 4H
Filettatura
Classe 14H
Proprietà
Norma DIN 267-24
Designazione Fosfatazione al manganese Fe/FAGMn 7
Norma UNI 3740-6
Finitura
7 AGRATI GROUP
ED. 2001-A
141
DADI SPECIALI
DADI IN GABBIA
I dadi in gabbia sono indicati per fissaggi leggeri in Questo consente all'operatore, ma anche all'utilizzatore,
genere su pannelli, lamierati o telai. La conformazione di smontare e rimontare il pannello senza dover tenere il
della gabbia metallica con alette di ritegno consente al dado con una chiave, e di eseguire l'operazione
dado in essa racchiuso di rimanere nella propria sede unicamente con l'utensile necessario al solo serraggio
anche quando il pannello o il telaio sul quale è montato della vite. Il dado all'interno della gabbia metallica ha
venga rimosso, ad esempio per ispezioni e inoltre la possibilità di flottare e di muoversi lungo due
manutenzioni varie. Il tutto senza l'assillo di dover direttrici, per cui è possibile recuperare quei piccoli errori
recuperare i dadi smontati come normalmente avviene di interasse che sui prodotti di carpenteria sono
nei normali montaggi. solitamente presenti. Il dado in gabbia, viene identificato
Un'altro vantaggio deriva dal fatto che sia il dado che la con il diametro nominale di filettatura, il tipo di foratura
gabbia metallica hanno una forma quadrata che del pannello (quadrata o rettangolare) e con lo spessore
impedisce la rotazione del dado in fase di serraggio. della lamiera sulla quale andrà montato.
AGRATI GROUP 7
ED. 2001-A
142
DADI SPECIALI
DADI IN GABBIA QUADRA
(GABBIA IN ACCIAIO PER MOLLE)
D
B
H h
A
L
Sede
r=0.5 r=0.5
R
Q
Q >Q

Dado Gabbia
Materiale Acciaio C67
Prescrizioni
Tolleranza 6H
Filettatura
Classe 5S
Proprietà
meccaniche Durezza HRC 38 - 43
Norma UNI-3740-4
Designazione A3A Fe/Zn 8c1A A3C Fe/Zn 8c2C A3A Fe/Zn 8c1A A3C Fe/Zn 8c2C
Deidrogenata Deidrogenata
Post trattamento Trasparente chiara Gialla Trasparente chiara Gialla
Norma ISO 4042 ISO 4042
Finitura
7 AGRATI GROUP
ED. 2001-A
143
DADI SPECIALI
(GABBIA IN ACCIAIO PER MOLLE)
L Dimensioni Nominali Codice

Diam. spessore Designazione
Vite Sede Agrati Group
lamiera H h A B C D S
Q R
0.3 ÷ 0.9 Q 503 - 08 5.2 F40Q50300838
1.0 ÷ 1.6 Q 503 - 15 5.9 F40Q50301538
M3 3.6 9.3 8.8 4.8 9.7 0.30 5.3 5.0
1.7 ÷ 2.3 Q 503 - 20 6.6 F40Q50302038
2.4 ÷ 3.1 Q 503 - 30 7.4 F40Q50303038
0.3 ÷ 0.9 Q 504 - 08 5.2 F40Q50400838
1.0 ÷ 1.6 Q 504 - 15 5.9 F40Q50401538
3.6 9.3 8.8 4.8 9.7 0.30 5.3 5.0
1.7 ÷ 2.3 Q 504 - 20 6.6 F40Q50402038
2.4 ÷ 3.1 Q 504 - 30 7.4 F40Q50403038
M4 0.3 ÷ 1.1 Q 514 - 08 7.6 F40Q51400838
1.2 ÷ 1.6 Q 514 - 15 8.0 F40Q51401538
1.7 ÷ 2.5 Q 514 - 20 9.0 6.0 12.0 11.4 7.2 12.2 0.45 8.3 8.1 F40Q51402038
2.6 ÷ 3.5 Q 514 - 30 10.0 F40Q51403038
3.6 ÷ 4.5 Q 514 - 40 11.0 F40Q51404038
0.5 ÷ 1.1 Q 505 - 08 7.6 F40Q50500838
1.2 ÷ 1.6 Q 505 - 15 8.0 F40Q50501538
1.7 ÷ 2.5 Q 505 - 20 9.0 6.0 12.0 11.4 7.2 12.2 0.45 8.3 8.1 F40Q50502038
M5 2.6 ÷ 3.5 Q 505 - 30 10.0 F40Q50503038
3.6 ÷ 4.5 Q 505 - 40 11.0 F40Q50504038
0.7 ÷ 1.6 Q 515 - 15 8.7 F40Q51501538
6.4 13.5 11.8 8.2 13.5 0.45 9.5 9.3
1.8 ÷ 2.6 Q 515 - 20 9.7 F40Q51502038
0.3 ÷ 1.1 Q 506 - 08 7.6 F40Q50600838
1.2 ÷ 1.6 Q 506 - 15 8.0 F40Q50601538
1.7 ÷ 2.5 Q 506 - 20 9.0 6.0 12.0 11.4 7.2 12.2 0.45 8.3 8.1 F40Q50602038
M6 2.6 ÷ 3.5 Q 506 - 30 10.0 F40Q50603038
3.6 ÷ 4.5 Q 506 - 40 11.0 F40Q50604038
0.7 ÷ 1.6 Q 516 - 15 8.7 F40Q51601538
6.4 13.5 11.8 8.2 13.5 0.45 9.5 9.3
1.8 ÷ 2.6 Q 516 - 20 9.7 F40Q51602038
1.0 ÷ 1.7 Q 508 - 15 10.4 F40Q50801538
M8 1.8 ÷ 3.2 Q 508 - 30 12.0 7.8 16.4 15.5 10.6 16.6 0.50 12.3 12.1 F40Q50803038
3.3 ÷ 4.7 Q 508 - 45 13.5 F40Q50804538
1.0 ÷ 1.7 Q 510 - 15 10.4 F40Q51001538
M10 1.8 ÷ 3.2 Q 510 - 30 12.0 7.8 16.4 15.5 10.6 16.6 0.50 12.3 12.1 F40Q51003038
3.3 ÷ 4.7 Q 510 - 40 13.5 F40Q51004038
M3 0.7 ÷ 1.6 Q 523 - 15 F40Q52301538
M4 0.7 ÷ 1.6 Q 524 - 15 7.2 5 10.5 10 6.5 10.3 0.45 6.7 6.5 F40Q52401538
M5 0.7 ÷ 1.6 Q 525 - 15 F40Q52501538
AGRATI GROUP 7
ED. 2001-A
144
DADI SPECIALI
(GABBIA IN ACCIAIO INOX)
D
B
H h
A
L
Sede
r=0.5 r=0.5
R
Q
Q >Q

Dado Gabbia
Materiale Acciaio AISI 304
Prescrizioni
Tolleranza 6H -
Filettatura
Classe 5S
Proprietà
meccaniche Durezza HRC 34-39
Norma UNI-3740-4 -
Designazione A3A Fe/Zn 8c1A A3C Fe/Zn 8c2C Naturale
Passivazione Trasparente chiara Gialla -
Norma internazionale ISO 4042 -
Difetti superficiali EN 493. -
7 AGRATI GROUP
ED. 2001-A
145
DADI SPECIALI
(GABBIA IN ACCIAIO INOX)
L Dimensioni Nominali Codice

Diam. spessore Designazione Sede Agrati Group
Vite lamiera H h A B C D S
Q R
0.3 ÷ 0.9 Q 403 - 08 5.2 F40Q40300838
1.0 ÷ 1.6 Q 403 - 15 5.9 F40Q40301538
M3 3.6 9.3 8.8 4.8 9.7 0.30 5.3 5.0
1.7 ÷ 2.3 Q 403 - 20 6.6 F40Q40302038
2.4 ÷ 3.1 Q 403 - 30 7.4 F40Q40303038
0.3 ÷ 0.9 Q 404 - 08 5.2 F40Q40400838
1.0 ÷ 1.6 Q 404 - 15 5.9 F40Q40401538
3.6 9.3 8.8 4.8 9.7 0.30 5.3 5.0
1.7 ÷ 2.3 Q 404 - 20 6.6 F40Q40402038
2.4 ÷ 3.1 Q 404 - 30 7.4 F40Q40403038
M4 0.3 ÷ 1.1 Q 414 - 08 7.6 F40Q41400838
1.2 ÷ 1.6 Q 414 - 15 8.0 F40Q41401538
1.7 ÷ 2.5 Q 414 - 20 9.0 6.0 12.0 11.4 7.2 12.2 0.45 8.3 8.1 F40Q41402038
2.6 ÷ 3.5 Q 414 - 30 10.0 F40Q41403038
3.6 ÷ 4.5 Q 414 - 40 11.0 F40Q41404038
0.5 ÷ 1.1 Q 405 - 08 7.6 F40Q40500838
1.2 ÷ 1.6 Q 405 - 15 8.0 F40Q40501538
1.7 ÷ 2.5 Q 405 - 20 9.0 6.0 12.0 11.4 7.2 12.2 0.45 8.3 8.1 F40Q40502038
M5 2.6 ÷ 3.5 Q 405 - 30 10.0 F40Q40503038
3.6 ÷ 4.5 Q 405 - 40 11.0 F40Q40504038
0.7 ÷ 1.6 Q 415 - 15 8.7 F40Q41501538
6.4 13.5 11.8 8.2 13.5 0.45 9.5 9.3
1.8 ÷ 2.6 Q 415 - 20 9.7 F40Q41502038
0.3 ÷ 1.1 Q 406 - 08 7.6 F40Q40600838
1.2 ÷ 1.6 Q 406 - 15 8.0 F40Q40601538
1.7 ÷ 2.5 Q 406 - 20 9.0 6.0 12.0 11.4 7.2 12.2 0.45 8.3 8.1 F40Q40602038
M6 2.6 ÷ 3.5 Q 406 - 30 10.0 F40Q40603038
3.6 ÷ 4.5 Q 406 - 40 11.0 F40Q40604038
0.7 ÷ 1.6 Q 416 - 15 8.7 F40Q41601538
6.4 13.5 11.8 8.2 13.5 0.45 9.5 9.3
1.8 ÷ 2.6 Q 416 - 20 9.7 F40Q41602038
1.0 ÷ 1.7 Q 408 - 15 10.4 F40Q40801538
M8 1.8 ÷ 3.2 Q 408 - 30 12.0 7.8 16.4 15.5 10.6 16.6 0.50 12.3 12.1 F40Q40803038
3.3 ÷ 4.7 Q 408 - 45 13.5 F40Q40804538
1.0 ÷ 1.7 Q 410 - 15 10.4 F40Q41001538
1.8 ÷ 3.2 Q 410 - 30 12.0 7.8 16.4 15.5 10.6 16.6 0.50 12.3 12.1 F40Q41003038
3.3 ÷ 4.7 Q 410 - 40 13.5 F40Q41004038
M10 1.0 ÷ 1.7 Q 490 - 15 13.5 F40Q49001538
1.8 ÷ 3.2 Q 490 - 30 15.0 F40Q49003038
10.4 20.0 19.4 12.6 20.5 0.60 14.0 13.7
3.3 ÷ 4.7 Q 490 - 40 16.5 F40Q49004038
4.8 ÷ 6.2 Q 490 - 60 18.0 F40Q49006038
1.0 ÷ 1.7 Q 412 - 15 13.5 F40Q41201538
2.4 ÷ 2.8 Q 412 - 25 14.8 F40Q41202538
M12 1.8 ÷ 3.2 Q 412 - 30 15.0 10.4 20.0 19.4 12.6 20.5 0.60 14.0 13.7 F40Q41203038
3.3 ÷ 4.7 Q 412 - 40 16.5 F40Q41204038
4.8 ÷ 6.2 Q 412 - 60 18.0 F40Q41206038
AGRATI GROUP 7
ED. 2001-A
146
DADI SPECIALI
APPLICAZIONI SPECIALI
Il Gruppo Agrati è in grado di offrire un servizio, a una rete commerciale che soddisfa anche il cliente
un prodotto e un’assistenza altamente qualificati e più esigente. Questo bagaglio di risorse permette di
affidabili. Da sempre questi risultati vengono ottenuti risolvere qualsiasi problema legato alle applicazioni che
attraverso una organizzazione articolata e completa, che richiedono qualità autofrenanti, collegamenti e fissaggi
spazia dalla ricerca alla progettazione, dall’analisi del non ottenibili con le tecnologie tradizionali e di stare al
mercato all’acquisizione di sofisticati macchinari passo con le esigenze sempre più specifiche e complesse
produttivi, dal collaudo sul campo in condizioni estreme del mercato.
7 AGRATI GROUP
ED. 2001-A
147
DADI SPECIALI
APPLICAZIONI
SPECIALI
PEZZI FORGIATI E STAMPATI A CALDO
Il pezzo stampato a caldo o forgiato viene lavorato I pezzi forgiati sono ottenuti tramite deformazione di un
su macchine a controllo numerico dotate di sistemi tronchetto di materiale preriscaldato e portato allo stato
automatici di carico e scarico appositamente costruiti per plastico. La forgiatura avviene mediante pressa verticale
garantire la più ampia flessibilità e produttività. Nel caso a bilanciere con trasporto manuale da uno stampo
in cui sia necessaria la tornitura su entrambe le facce del all'altro. Sono due, principalmente, i motivi che
pezzo, la lavorazione viene eseguita su macchina a due portano ad utilizzare il sistema di forgiatura: la forma e il
mandrini e a quattro assi, con trasferimento automatico materiale. Attraverso la forgiatura si possono ottenere
del pezzo da un mandrino all'altro. E' possibile ottenere forme particolari, che diversamente richiederebbero
così il pezzo finito senza ulteriori manipolazioni. La un'asportazione di truciolo (come cave, dentature e pezzi
filettatura dei pezzi viene ottenuta mediante lavorazione flangiati). I materiali utilizzati sono l'acciaio C30, C40 e
in multipassata con apposito utensile. In tal modo si C45, che non hanno presenza di piombo e zolfo,
possono tenere sotto controllo statistico i diametri di garantendo così maggior omogeneità del materiale.
filettatura, garantendo in modo assoluto la conformità Inoltre mediante la forgiatura le fibre si dispongono in
della stessa alle specifiche. Inoltre la sfacciatura del modo da assicurare il massimo della resistenza. Riguardo
piano viene sempre eseguita contemporaneamente il livello qualitativo, le tolleranze delle parti non lavorate
all'operazione di filettatura, garantendo la perfetta sono di ± 0,5 mm rispetto alla quota nominale con
perpendicolarità tra filettatura e piano d'appoggio. rugosità 3,2 max.
AGRATI GROUP 7
ED. 2001-A
148 149
DADI SPECIALI DADI SPECIALI
APPLICAZIONI
SPECIALI APPLICAZIONI SPECIALI
PEZZI FORGIATI E STAMPATI A CALDO PEZZI TORNITI DA BARRA
Lo stampaggio a caldo si differenzia dalla forgiatura in Viene da sè che il pezzo stampato a caldo non necessita La produzione Urama di minuteria tornita secondo (tornitura, foratura, filettatura e brocciatura) su materiali
quanto il pezzo è ottenuto da barra preriscaldata che, di alcuna ripresa, se non quelle che ne eseguiranno la disegno del cliente, è frutto dell'analisi dei possibili cicli diversi quali rame, ottone, alluminio, acciaio inox, acciai
tramite trasporto automatico, attraversa una macchina filettatura o che permetteranno il raggiungimento di di lavorazione miranti ad ottimizzare i costi di produzione. da costruzione, automatici e non, includendo un eventuale
multistazione. Questo tipo di lavorazione è molto tolleranze ulteriormente ristrette. Partendo da barra trafilata di differente sagoma (tonda, trattamento termico.
competitivo per produzioni di grossa serie, avendo una Anche per la produzione di questi pezzi, come per quelli esagonale, quadra o con profili speciali) con un max. di E' inoltre possibile la fornitura di particolari torniti-filettati
cadenza oraria molto elevata e raggiungendo una qualità forgiati, la forma e i materiali impiegati (acciaio C43, 68 mm, Urama esegue qualsiasi tipo di lavorazione già comprensivi dell'esclusivo freno Urama Eslok.
superiore del prodotto. 30CD4, ottone) sono gli elementi determinanti per la scelta
Le tolleranze ottenute sono quindi molto ristrette, di questa soluzione.
nell'ordine di ± 0,15 mm sulla quota nominale.
7 AGRATI GROUP AGRATI GROUP 7

ED. 2001-A ED. 2001-A
149
DADI SPECIALI
APPLICAZIONI SPECIALI
PEZZI TORNITI DA BARRA
La produzione Urama di minuteria tornita secondo (tornitura, foratura, filettatura e brocciatura) su materiali
disegno del cliente, è frutto dell'analisi dei possibili cicli diversi quali rame, ottone, alluminio, acciaio inox, acciai
di lavorazione miranti ad ottimizzare i costi di produzione. da costruzione, automatici e non, includendo un eventuale
Partendo da barra trafilata di differente sagoma (tonda, trattamento termico.
esagonale, quadra o con profili speciali) con un max. di E' inoltre possibile la fornitura di particolari torniti-filettati
68 mm, Urama esegue qualsiasi tipo di lavorazione già comprensivi dell'esclusivo freno Urama Eslok.
AGRATI GROUP 7
ED. 2001-A

Capitolo7 PDF

Caricato da

Informazioni sul documento

Titolo originale

Copyright

Formati disponibili

Condividi questo documento

Condividi o incorpora il documento

Opzioni di condivisione

Hai trovato utile questo documento?

Questo contenuto è inappropriato?

Copyright:

Formati disponibili

Capitolo7 PDF

Caricato da

Copyright:

Formati disponibili

84

Il dado flangiato con esagono ridotto è prodotto con le 1) Esagono ridotto

Zona deformata per la

CARATTERISTICHE E NORME DI RIFERIMENTO

Filettatura Passo s e m dc dw da mw c r Codice Agrati Group

CARATTERISTICHE E NORME DI RIFERIMENTO

Rondella conica larga (CL) Rondella conica zigrinata (CZ)

PRIMA DEL DOPO IL

- Il dado è autobloccante. mantenere costante il coefficiente d'attrito e, di

- Permette l'approvvigionamento di un solo pezzo - Elimina la necessità di verificare la presenza della

CARATTERISTICHE E NORME DI RIFERIMENTO

Filettatura Passo s e h dc m c1 c Codice

Filettatura Passo s e h dc m c1 c Codice

CARATTERISTICHE E NORME DI RIFERIMENTO

Tolleranze Norma internazionale ISO 4759-1 -

Filettatura Passo s e h dc m c1 c Codice

CARATTERISTICHE E NORME DI RIFERIMENTO

Filettatura Passo s e h dc m c1 c Codice

CARATTERISTICHE E NORME DI RIFERIMENTO

Zona deformata per la h

Filettatura Passo s e h dc m Codice

CARATTERISTICHE E NORME DI RIFERIMENTO

1) Zona in cui deve essere

Filettatura Passo s e mw h2 dc c c1 r V W Codice

CARATTERISTICHE E NORME DI RIFERIMENTO

Filettatura Passo s e h dc m Codice

CARATTERISTICHE E NORME DI RIFERIMENTO

Filettatura Passo s e h dc m c1 c Codice

Filettatura Passo s e h dc m Codice

CARATTERISTICHE E NORME DI RIFERIMENTO

Zona deformata per h

Filettatura Passo s e h dc m c1 c Codice

CARATTERISTICHE E NORME DI RIFERIMENTO

CARATTERISTICHE E NORME DI RIFERIMENTO

Filettatura Passo s e h dc m c Codice

Filettatura Passo s e h dc m c Codice

CARATTERISTICHE E NORME DI RIFERIMENTO

Filettatura Passo s e h dc m c Codice

1) Zona in cui deve essere

Filettatura Passo s e mw h2 dc V W Codice

CARATTERISTICHE E NORME DI RIFERIMENTO

Zona deformata per

Filettatura Passo s e h dc m t c Classe - Finitura Codice

CARATTERISTICHE E NORME DI RIFERIMENTO

Filettatura Passo s e h dc m Codice

CARATTERISTICHE E NORME DI RIFERIMENTO

Filettatura Passo s e h dc mw c d1 Codice

CARATTERISTICHE E NORME DI RIFERIMENTO

Tolleranze Norma internazionale ISO 4759-1 -

Filettatura Passo s e h dc mw c d1 Codice

CARATTERISTICHE E NORME DI RIFERIMENTO

Tolleranze Norma internazionale ISO 4759-1 -

Filettatura Passo s e h dc m Codice

CARATTERISTICHE E NORME DI RIFERIMENTO

Filettatura Passo s e h dc df m c Codice

CARATTERISTICHE E NORME DI RIFERIMENTO

PRIMA DEL DOPO IL

TIPO A BASE NORMALE

TIPO A BASE LARGA

CARATTERISTICHE E NORME DI RIFERIMENTO

TIPO A BASE LARGA

CARATTERISTICHE E NORME DI RIFERIMENTO

CARATTERISTICHE E NORME DI RIFERIMENTO
