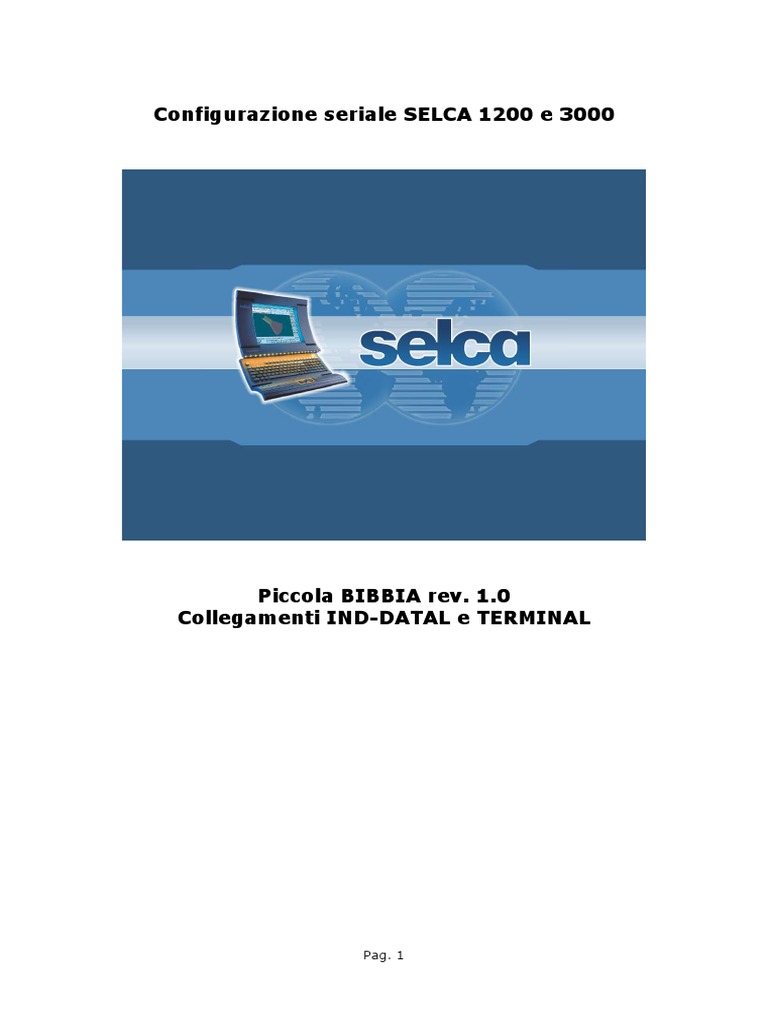

Configurazione seriale SELCA 1200 e 3000
Piccola BIBBIA rev. 1.0
Collegamenti IND-DATAL e TERMINAL
Pag. 1
SELCA 3000 Collegamento IND-DATAL
MENU' CONFIGURA CONFIGURA
CN S3000 PERIFERICA
MENU' SERIALE LINEE
OPZIONI CANALI CANALE1 [COM1]
TIPO COLLIQUIO IND-DATAL
BAUD RATE 19200
PARITA' E TIPO NO
RICONOSCE FINE FILE SI
PROTOCOLLO XON/XOFF SI
FORMATO ASCII SI
ABILITATO RITARDO CR NO
TIPO STAMPANTE HARD-COPY OKI
USCITA DIGITALIZZAZIONE SI
Screenshot controllo SELCA 3045:
Pag. 2
! ATTENZIONE !
ATTIVA
e DISCO1 <= HD
CANALE1
DISCO2 <= Floppy
Questa configurazione deve essere fatta nello stesso modo sia su pagina 1
che su pagina 5 per poter usare il protocollo IND-DATAL come trasferimento
files o per l'uso in DNC con il comando : LNOMEPRG:D
I programmi che non sono memorizzati sul pc ma in locare sul CN possono
essere anch'essi richiamati da un prg principale usando la seguente sintassi:
LA:\NOMEPRG; per richiamo da floppy disk
LG:NOMEPRG; per richiamo da hard disk
LH:NOMEPRG; per richiamo da disco di rete
Il NOMEPRG non deve cominciare con un numero ma con una lettera, per
esempio il prg non può chiamarsi 1PRG ma UNOPRG e non deve superare gli
8 caratteri di lunghezza.
Per trasferire tutti i programmi dalla memoria al PC digitare come nome file un
asterisco (*), poiché esiste un limite di trasferimento in blocco intorno agli 80
files è consigliabile usare i catteri jolly, per esempi digitare A*, in questo modo
sono trasferiti tutti i files che iniziano con A. Cancellare ora i files trasferiti,
proseguire con B* e così via.
Pag. 3
SELCA 1200 Collegamento IND-DATAL
CN S1200 HOME PERIFERICA CONFIGURA CANALI
OPZIONI CANALI CANALE1 [COM1]
TIPO COLLIQUIO MODO IND-DATAL
BAUD RATE 19200
PARITA' LINEA ABILITATA NO
TIPO PARITA' ABILITATA
PROTOCOLLO XON/XOFF
FORMATO ASCII
ABILITATO RITARDO CR
ABILITA CHECKSUM SPEC. NO
ABILITAZIONE E TIPO HCOPY STAMPANTE OKI
USCITA DIGITALIZZAZIONE SI
Note:
Il NOMEPRG non deve cominciare con un numero ma con una lettera, per
esempio il programma non può chiamarsi 1PRG ma UNOPRG e non deve
superare gli 8 caratteri di lunghezza. Per trasferire tutti i programmi dalla
memoria al PC digitare come nome file tre asterischi (***).
Pag. 4
Collegamento TERMINAL
Per stampante seriale
Per collegamento con S1000 e S1100
PARAMETRI SELCA 3000 SELCA 1200
OPZIONI CANALI CANALE#1 CANALE#1
TIPO COLLIQUIO TERMINAL TERMINAL
BAUD RATE 9600 9600
PARITA' E TIPO NO NO
RICONOSCE FINE FILE SI
PROTOCOLLO XON/XOFF SI SI
FORMATO ASCII SI SI
ABILITATO RITARDO CR NO NO
TIPO STAMPANTE HARD-COPY OKI STAMPANTE
OKI
USCITA DIGITALIZZAZIONE SI SI
Prova scheda trasmissione S1200
1. Ponticellare il pin 2 con il 3 sul CN
3 2 1
2. Configurare il CN in modo TERMINAL
PROVE
3. HOME ECCETERA PROVE
RS232
Inserire connettore e premere return per prova
Prova RS232 in corso...
Se è OK: Se non funziona:
PROVA TERMINATA PROVA TERMINATA
CORRETTAMENTE PER ERRORI DI LINEA
Pag. 5
Come eseguire uno screenshot con SELCA 3045:
Pag. 6
Configurazione default periferiche S3045:
Pag. 7
Schema cavo seriale
PC 9 pin SELCA 9 pin
2 2
3 3
5 5
PC 9 pin SELCA 25 pin
2 2
3 3
5 7
PC 25 pin SELCA 9 pin
2 2
3 3
7 5
PC 25 pin SELCA 25 pin
2 2
3 3
7 7
Schema saldatura connettori vista lato da saldare
Connettore 9 pin (DB9)
Connettore 25 pin (DB25)
Pag. 8
Configurazione SERCOM per Selca 3045:
Per la versione 1200 del Selca bisogna cambiare il protocollo di comunicazione
da 6 a 5 ed il gioco è fatto, ovviamente bisogna sempre controllare il valore di
baud rate.
