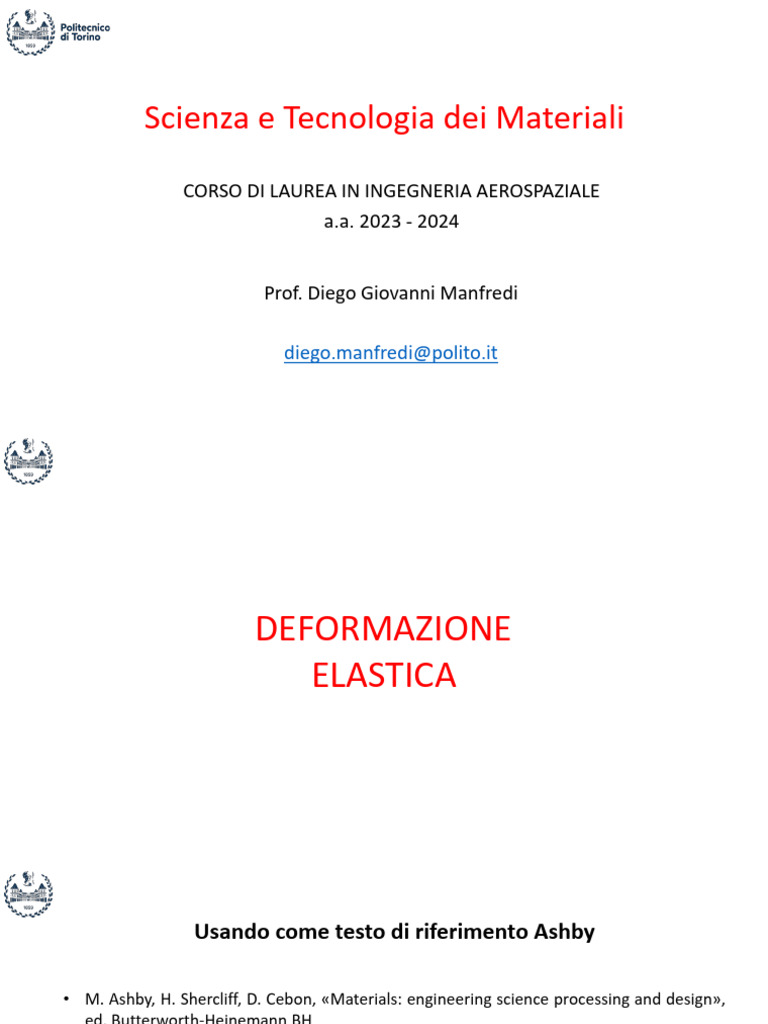

Scienza e Tecnologia dei Materiali

CORSO DI LAUREA IN INGEGNERIA AEROSPAZIALE

a.a. 2023 - 2024

Prof. Diego Giovanni Manfredi

[Link]@[Link]
DEFORMAZIONE
ELASTICA

2
 Usando come testo di riferimento Ashby

• M. Ashby, H. Shercliff, D. Cebon, «Materials: engineering science processing and design»,

ed. Butterworth-Heinemann BH
• M. Ashby, et al. «Materiali. Dalla scienza alla progettazione ingegneristica», Casa Editrice
Ambrosiana

Cap. 4 – Densità e modulo elastico

3
Legame chimico → CURVE DI CONDON – MORSE
→ RIGIDEZZA
4
 Risposta meccanica dei materiali
Materia concentrata in piccole regioni → ruolo dell’ Energia →
→ principio di azione-reazione

I materiali resistono a sollecitazioni esterne DEFORMANDOSI

2 tipi di deformazioni possibili:

reversibili, recuperabili appena lo stress esterno si annulla

→ deformazione ELASTICA

irreversibili, non più recuperabili anche se lo stress esterno

si annulla → deformazione PLASTICA
5
 Risposta meccanica dei materiali

Tutti i materiali presentano deformazione elastica, ma..

2 diversi comportamenti:

• solo deformazioni elastiche fino a rottura → materiali FRAGILI (come i ceramici)

• deformazioni sia elastiche che plastiche prima di rompersi → materiali DUTTILI

(come la gran parte dei metalli)

6
 In Italiano abbiamo solo la parola fragile
Differenza tra “fragile” e “brittle”

“Fragile” : materiale che si rompe sotto azioni (sollecitazioni,

stress, sforzi) esterne contenute → materiale poco resistente

“Brittle” : materiale che si rompe avendo sperimentato solo

deformazioni elastiche, reversibili → non duttile, potrebbe essere
molto resistente

7
Il diamante subisce deformazioni solo elastiche (è brittle,
fragile) ma non è certo poco resistente (non è fragile).

8
Il vetro da finestra è sia brittle che fragile, perché subisce
deformazioni solo elastiche ed è anche poco resistente.

9
 Valori di resistenza a rottura di alcuni materiali

LEGHE METALLICHE
Acciaio 4340
Temprato e rinvenuto 1760 MPa (trazione)
Lega Al 7075
T6 - tratt. a caldo, invecchiata e rinv. 572 MPa (trazione)
Lega Ti-6Al-4V
Solubilizzata a caldo e invecchiata 1172 MPa (trazione)

CERAMICI
Allumina Al2O3 1800-2000 MPa (compressione)
Zirconia ZrO2 1500 MPa (compressione)
SiC 2000 MPa (compressione)
10
La resistenza meccanica, che i materiali oppongono in ogni momento
quando sono sottoposti ad “azioni esterne” fino all’istante prima di
rompersi, dipende dall’energia che tiene uniti atomi (ioni, molecole,..) nei
materiali → Energia di legame

La capacità di reagire agli stress esterni deformandosi elasticamente di

più o di meno dipende dall’Energia e quindi dal tipo di legame
→ Rigidezza (modulo elastico o modulo di Young, E)

11
a0

12
Azione esterna: trazione

a0
a 1 > a0
13
Energia
a0

E0

14
Energia Azione esterna: trazione
a0

15
Energia Azione esterna: trazione
a0
a1

DE

16
Energia Azione esterna: trazione
a0
a1

Azione → Reazione
+
|Trazione| = |Attrazione|

DE

17
a0

18
Azione esterna: compressione

a0 a2 < a 0

19
 Energia
a0

E0

20
 Azione esterna: compressione
Energia
a0

E0

21
 Azione esterna: compressione
Energia
a2 a
0

DE

22
 Azione esterna: compressione
Energia
a2 a
0

Azione → Reazione
+
|Compressione| = |Repulsione|

DE

23
La deformazione è reversibile perché, se l’azione esterna
viene a cessare, l’energia che tiene uniti i due atomi li
richiama nelle rispettive posizioni di partenza

24
La deformazione è reversibile perché, se l’azione esterna
viene a cessare, l’energia che tiene uniti i due atomi li
richiama nelle rispettive posizioni di partenza

25
La deformazione è reversibile perché, se l’azione esterna
viene a cessare, l’energia che tiene uniti i due atomi li
richiama nelle rispettive posizioni di partenza

26
La deformazione è reversibile perché, se l’azione esterna
viene a cessare, l’energia che tiene uniti i due atomi li
richiama nelle rispettive posizioni di partenza

27
 La deformazione è reversibile perché, se l’azione esterna
viene a cessare, l’energia che tiene uniti i due atomi li
richiama nelle rispettive posizioni di partenza

Le curve di Condon-Morse pertanto giustificano SOLO ed

ESCLUSIVAMENTE la deformazione ELASTICA
(reversibilità della reazione al cessare dell’azione esterna
di perturbazione) che è propria di tutti i materiali.

28
 Dal livello atomico al comportamento macroscopico
Scala dimensionale

Macrostruttura
Nanostruttura
Microstruttura

UNITA’ di MISURA
• metro, m
Struttura
• millimetro, mm 1 mm = 0,001 m = 10-3 m atomica
• micrometro (micron), mm 1 mm = 10-6 m
• nanometro, nm 1 nm = 10-9 m
Dal livello atomico al comportamento macroscopico

Cosa osserviamo macroscopicamente?

30
Dal livello atomico al comportamento macroscopico

Cosa osserviamo macroscopicamente?

31
 Azione esterna: Forza F a trazione
uniassiale
Ogni superficie perpendicolare a F
sopporta la forza F: esiste una
Superficie portante A

Reazione: Allungamento DL lungo la

direzione di trazione DL = L-L0

Definire il binomio F → DL dà informazioni sullo specifico

componente avente quelle dimensioni e quella superficie
portante….
Svincolarsi dallo specifico per dare informazioni di valore
assoluto per il materiale
32
 Sollecitazione e Deformazione

Deformazione, STRAIN
e = DL/L0 L [m]
e → adimensionale

Legge di HOOKE
=Ee
E = Modulo elastico, Modulo di Young [N/m2, Pa] → [GPa]
33
 Il modulo elastico E
→ Quantifica la RIGIDEZZA del materiale

Resistenza al cambiamento di forma

del materiale sotto sollecitazione, che
si manifesta elasticamente, cioè il
materiale riacquista dimensioni e
forma di partenza quando la
sollecitazione viene rimossa.

34
A livello micro
Proprietà letteraria riservata, © 2018
De Agostini Scuola SpA - Novara
Proprietà letteraria riservata, © 2018
De Agostini Scuola SpA - Novara
 Energia a0 a1
a

E0 P DEP

DEM
E0 M

DEC
E0 C
38
A livello MACRO

C

40
 

C

M

P
e
Pari deformazione elastica

41
 

Pari  applicata

e
eC eM eP

42
 Metalli E (GPa) Ceramici E (GPa) Mat. plastiche E (GPa)
(a Tamb)
W 400 Diamante 1000 Melamminiche 6-7
Leghe Mo 320-365 WC 450-650 Polimmidiche 3-5
Leghe Mg 45 SiC 450 PMMA 3,4
Leghe Ni 214-234 Al2O3 370-390 Polistirene 3-3,4
Leghe Co 200-248 BeO 380 Epossidiche 3
Acciai 190-200 TiC 379 Policarbonato 2,6
Ghise 170-190 Si3N4 290 Poliestere 1-5
Leghe Cu 124-150 MgO 250 Polietilene 0,2-0,8
Leghe Al 69-79 ZrO2 160-240 Gomma 0,01-0,1
Leghe Ti 105-120 SiO2 72-94 PVC 0,003-0,01

43
 Metalli E (GPa) Ceramici E (GPa) Mat. plastiche E (GPa)
(a Tamb)
W 400 Diamante 1000 Melamminiche 6-7
Leghe Mo 320-365 WC 450-650 Polimmidiche 3-5
Leghe Mg 45 SiC 450 PMMA 3,4
Leghe Ni 214-234 Al2O3 370-390 Polistirene 3-3,4
Leghe Co 200-248 BeO 380 Epossidiche 3
Acciai 190-200 TiC 379 Policarbonato 2,6
Ghise 170-190 Si3N4 290 Poliestere 1-5
Leghe Cu 124-150 MgO 250 Polietilene 0,2-0,8
Leghe Al 69-79 ZrO2 160-240 Gomma 0,01-0,1
Leghe Ti 105-120 SiO2 72-94 PVC 0,003-0,01

44
 Metalli E (GPa) Ceramici E (GPa) Mat. plastiche E (GPa)
(a Tamb)
W 400 Diamante 1000 Melamminiche 6-7
Leghe Mo 320-365 WC 450-650 Polimmidiche 3-5
Leghe Mg 45 SiC 450 PMMA 3,4
Leghe Ni 214-234 Al2O3 370-390 Polistirene 3-3,4
Leghe Co 200-248 BeO 380 Epossidiche 3
Acciai 190-200 TiC 379 Policarbonato 2,6
Ghise 170-190 Si3N4 290 Poliestere 1-5
Leghe Cu 124-150 MgO 250 Polietilene 0,2-0,8
Leghe Al 69-79 ZrO2 160-240 Gomma 0,01-0,1
Leghe Ti 105-120 SiO2 72-94 PVC 0,003-0,01
