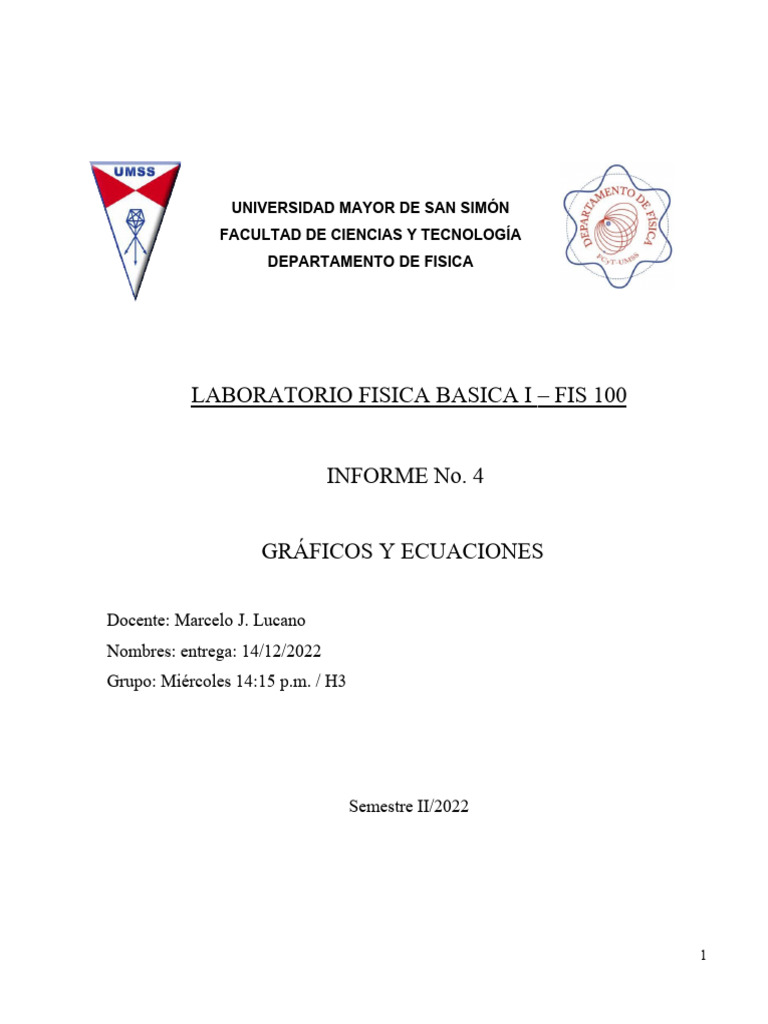

UNIVERSIDAD MAYOR DE SAN SIMÓN

FACULTAD DE CIENCIAS Y TECNOLOGÍA

DEPARTAMENTO DE FISICA

LABORATORIO FISICA BASICA I – FIS 100

INFORME No. 4

GRÁFICOS Y ECUACIONES

Docente: Marcelo J. Lucano

Nombres: entrega: 14/12/2022
Grupo: Miércoles 14:15 p.m. / H3

Semestre II/2022

1
OBJETIVOS
 Representar gráficamente datos experimentales.
 Obtener ecuaciones de ajuste de curvas lineales y no lineales.
 Interpretar parámetros de la curva y obtener las ecuaciones de las curvas
de ajustes por el método gráfico.
MARCO TEÓRICO
En física experimental generalmente se trabaja con dos variables, una independiente y
otra dependiente en el sistema cartesiano, la variable independiente se localiza en el eje
dela abscisa o eje “x”, y la variable dependiente se localiza en el eje de la ordenada o eje
“y”.
Un gráfico es una adecuada representación visual de los datos experimentales, la gráfica
puede describirse a través de una ecuación y es conocida como relación funcional entre
las variables, esta relación puede representar una ley física o una relación que permite
obtener medidas indirectas.
RELACIÓN LINEAL
El modelo matemático para un comportamiento lineal es la ecuación de la recta y su
forma general es:
y=A+B.x
El parámetro A es la ordenada al origen y
representa el valor del eje y cuando x = 0, su
valor se lee en el punto de intersección de la
recta con el eje de ordenadas (eje y).

2
Se define como inclinación de una recta el ángulo que ésta hace con el eje de las
abscisas.
La pendiente de la recta está dada por la
tangente de la inclinación:
B = tan (α)
𝑐.𝑜𝑝𝑢𝑒𝑠𝑡𝑜
tan (α) =
𝑐.𝑎𝑑𝑦𝑎𝑐𝑒𝑛𝑡𝑒

RELACIÓN NO LINEAL
Las relaciones no lineales mas frecuentes y sus modelos matemáticos son:
Relación no lineal Modelo matemático
Relación potencial simple y = 𝑎𝑥𝑏
Relación exponencial directa y = 𝑎𝑒𝑏𝑥

Curva Valos de b Modelo matemático

Parábola b=2 𝑦 = 𝑎𝑥2
Hipérbola b=-1 𝑦 = 𝑎𝑥−1
Cúbica b=3 𝑦 = 𝑎𝑥3
Recta b=1 𝑦 = 𝑎𝑥

MÉTODOS DE LINEALIZACIÓN
Algunos métodos de linealización para las relaciones no lineales son:

 Cambio de variable.
 Linealización por Logaritmos.
 Cambio de escala, papel semilogaritmo o papel logaritmo-logaritmo (log-log).
CAMBIO DE VARIABLE
Este método consiste en asumir un modelo para el comportamiento de los datos, es
decir estimar o predeterminar el valor del parámetro b de la relación no lineal,
seguidamente realizar el cambio de variable. Si el valor de b es el adecuado, la nueva
gráfica será lineal, caso contrario la gráfica no será linea. La experiencia y el buen
sentido son las únicas herramientas para identificar a las curvas originales, que
podrían se, potenciales (parábolas, hipérbolas, etc.) o exponenciales u otras formas.

3
APLICACIÓN: GRÁFICOS Y ECUACIONES
En la siguiente sección se presenta la aplicación para el tema de gráficos para el
temade gráficos y ecuaciones, los datos a utilizar corresponden a anteriores capítulos.
MATERIALES
 Papel milimetrado.
 Papel doble logaritmo (log-log).
 Regla graduada
PROCEDIMIENTO EXPERIMENTAL
1. Completar las tablas C.1, D.1 y E.1, con los resultados (sólo valores
representativos) de los diferentes grupos, obtenidos de la practica
anterior.
2. Representar gráficamente los datos de las tablas C.1, D.1 y E.1, donde las
masas están en los ejes de las ordenadas.

3. Determinar los parámetros de la curva de ajuste de las tablas C.1, D.1 y E.1,
donde se debe aplicar los diferentes métodos de linealización si
corresponden.
4. Escribir las ecuaciones de ajuste para cada gráfica.
TABLA C.1
CILINDROS
N H (cm) m (g)
1 1,000 8,65
2 2,002 17,32
3 3,004 24,97
4 4,064 34,63
5 5,002 43,26
6 6,002 52,00

4
 TABLA D.1 DISCOS

N D (cm) m (g)
1 1,008 1,23
2 2,000 4,91
3 3,002 10,90
4 4,006 19,63
5 5,012 30,71

6 5,932 43,71

TABLA E.1
ESPERAS

N D (cm) m (g)
1 0,714 1,48
2 1,031 4,47
3 1,507 13,96
4 1,746 21,70
5 1,905 28,20
6 2,222 44,72

5
RESULTADOS

CILINDRO
En la figura C.1 graficar los datos de la tabla C.1: masa en función de la altura

Según la curva de la figura C.1, el modelo de ajuste es:

Lineal : y(x) = A + Bx ⇒ 𝒎ሺ𝑯ሻ = 𝑨 + 𝑩𝑯

A partir de la figura C.1, determinar los parámetros de la curva de ajuste:

El parámetro A es igual a 0 : A=0 (g)

El parámetro B:
𝒈
𝜟𝒎 𝒎𝟐−𝒏𝟏 𝟒𝟑,𝟐𝟔−𝟖,𝟔𝟓 = 𝟖, 𝟔𝟒𝟖ሺ ሻ
B= =
𝜟𝑯 =
𝑯𝟐−𝑯𝟏 𝟓,𝟎𝟎𝟐−𝟏,𝟎𝟎𝟎 𝒄𝒎

Con los valores de los parámetros encontrados, escribir la relación funcional entre la
masa y la altura

𝒎ሺ𝑯ሻ = 𝟎 + 𝟖, 𝟔𝟓 𝑯 ሺ𝒈ሻ

6
Despreciando el valor de A, el valor de ajuste es:

𝐦ሺ𝐇ሻ = 𝟖, 𝟔𝟓 𝐇 ሺ𝐠ሻ

DISCOS
En la figura F.1 graficar los datos de la tabla D.1; masa en función del diámetro

Según la curva de la figura D.1, el modelo de ajuste es:

Potencial simple: 𝒚 = 𝒂𝒙𝒃 ⇒ 𝒎𝒂𝑫𝒃

Linealización por el método de cambio de variable

Asumiendo que la curva de la figura D.1 es una parábola con b = 2, entonces el
cambio de variable será z = 𝐷2. Con este cambio completar la tabla D.2
TABLA D.2 VALORES
DE MASA Y LA
VARIABLE Z = 𝑫𝟐
N z (𝑐𝑚2) m (g)
1 1,016 1,23
2 4,000 4,91
3 9,012 10,90
4 16,048 19,63
5 25,12 30,71
6 35,189 43,71

En la figura D.2 graficar la masa (m) en función de la nueva variable z.

7
La figura D.2, sugiere como modelo de ajuste

Lineal: y(x) = A+Bx → 𝑚ሺ𝑧ሻ = 𝐴 + 𝐵𝑧

A partir dela figura D.2, determinar los parámetros del modelo de ajuste:

El parámetro A = 0 (g)
𝛥𝑚 43,71 − 4,91
𝐵= 2 = = 1,24 ሺ𝑔 ∕ 𝐶𝑚2
𝛥𝑧 35,18 − 4

Con los valores del parámetro, escribir la relación funcional entre la masa y la
variable z:

𝒎ሺ𝒛ሻ = 𝟎 + 𝟏, 𝟐𝟒𝒛𝒂 ∕ 𝒄𝒎𝟑

8
Despreciando el valor de A, la ecuación de ajuste es:

𝑚ሺ𝑧ሻ = 1,24 𝑧 ሺ𝑔ሻ

Lineación por el método de logaritmos
A partir de la tabla D.1, completar la tabla D.3.
TABLA D.3
LOGARITMOS DE LA
MASA Y EL
DIÁMETRO DE LOS
DISCOS
N X=log(D) y =log(m)
1 0,003 0,089
2 0,301 0,691
3 0,477 1,037
4 0,602 1,292
5 0,700 1,487
6 0,773 1,640

En la figura D.3 graficar los datos de la tabla D.3

A partir de la figura D.3, determinar los parámetros A y B de la recta, y con ellas

determinar los parámetros A y B de la recta, y con ellas determinar los parámetros a y
b del modelo potencial:

9
 Parámetro A : A=0.09
𝑥1 = 0,301 ; 𝑦1 = 0,691 1,487−0,691
𝐵 = 0,700−0,301 = 1,99 = 2
Pero : A=loga → a=𝑎 = 10𝐴 = 100,09 = 1,23
B=b=2

Finalmente, la relación funcional entre la masa y el diámetro para los discos es :

𝑚 = 1,23D2

Linealización por cambio de escala papel log-log

En la figura D.4

10
A partir de la figura D.4, determinar los parámetros de ajuste a y b del modelo no
lineal

𝒚 = 𝒂𝒙𝒃 log y = log a+b log x

Si x=1 → log x=0 𝒃=
𝜟 𝐥𝐨𝐠 𝒚 𝐥𝐨𝐠 𝟑𝟎,𝟕𝟏
𝜟𝒍𝒐𝒈𝒙 = 𝐥𝐨𝐠 𝟓,𝟎𝟐−𝒍𝒐𝒈𝟐
Log y = log a b = 1,99=2
y=a
cuando x=1 ; y = 1,23
a=1,23 𝒈 ∕ 𝒄𝒎𝟑

Con parámetros encontrados, la relación funcional m=m(D) para los discos es:

m = 1,23 𝑫𝟐 (g)

ESFERAS
En la figura E.1 graficar los datos de la tablaE.1; masa en función del diámetro .

11
Según la curva de la figura E.1, el modelo de ajuste es:

y = a𝒙𝒃 = 𝒎 = 𝒂𝑫𝒃

Linealización por el método del cambio de variable

Asumiendo que la curva de la figura E.1 tiene una potencia b=2, entonces el cambio
de variable será z=𝐷2.
Con este cambio completar la tabla E.2

12
 TABLA E.2 VALORES
DE MASA Y LA
VARIABLE Z=𝑫𝟐
PARA LAS ESFERAS
N z (𝒄𝒎𝟐 ሻ m(g)
1 0,510 1,48
2 1,063 4,47
3 2,271 13,96
4 3,048 21,70
5 3,629 28,20
6 4,937 44,72

En la figura E.2 graficar la masa m en función de la nueva variable z

De acuerdo a la figura E.2, por que cuando se elije b=2, ¿no representa un cambio de
variable adecuado?,
Justificar la respuesta.
Por que así no representa una relación lineal

13
Si ahora se asume de b=3, el cambio de variable será w=𝐷3, con este cambio
completar la tabla E.3

TABLA E.3 VALORES

DE MASA Y LA
VARIABLE W=𝐷3
PARA LAS ESFERAS
N W (𝒄𝒎𝟑) M (G)
1 0,364 1,48
2 1,096 4,47
3 3,422 13,96
4 5,323 21,70
5 6,913 28,20
6 10,971 44,72

En la figura E.3 graficar los datos de la tabla E.3 : masa M en función de la nueva
varibale W

Deacuerdo a la figura E.3 por que B=3, es el modelo adecuado?, justificar la

respuesta:

Por que nos ayuda representar la grafica de una manera mas alineada.

14
De la figura E.3 determinar los parámetros del modelo de
ajuste: Parametro A y=A+Bx
Cuando X=0; y=0,01 (g)←A
𝛥𝑚
= 5,323−1,096 = 4,08 ሺ 𝑐𝑚ሻ
Parametro B= 21,70−4,47 𝑔
𝛥𝑤

Entonces la eucuacion M=M (W) es

𝑚𝑤 = 0,01 + 4,08 ሺ𝑤ሻ

Despreciando el valor de A, y retomando ala variable original, la relación funcional
entre la masa y el diámetro es:
M=4,08 𝐷3(g)
Linealizacion por el método de logaritmos, esferas
Apartir de la tabla E.1, completar la tabla E.4

TABLA E.4
LOGARITMOS DE LA
MASA Y EL
DIAMETRO DE LAS
ESFERAS
# x=log (D) y=log(m)
1 -0,146 0,17
2 0,013 0,65
3 0,178 1,14
4 0,242 1,33
5 0,279 1,45
6 0,346 1,65

En la figura E.4 graficar los datos de la tabla E.4

15
Apartir de la figura E.4, determinar los parámetros A y B de la recta, y con ellas
determinar los parámetros A y B del modelo potencial:

Parámetro A: a=0,6
Parametro B:
𝑥1= 0,03; 𝑦1=0,65
𝑥2 = 0,346; 𝑦2=1,65

1,65−0,65
B= 0,346−0,13 = 3,003 = 3

A = log a; a 10𝐴 =100,6 = 3,98 ሺ𝑔/𝑐𝑚3 )

B=b = 3
Finalmente la relación funcional entre la masa y el diámetro de la esfera es
M=3,98𝐷3 ሺ𝑔ሻ

Linealizacion por cambio de escala en la figura E.5 en un papel logaritmo=

Logaritmo los datos de la tabla E.1

16
Apartir de la figura E.5 determinar los parámetros de ajuste ab del modelo no lineal
D=a𝑥𝑏 Log y= log a + b + log x
𝛥𝑙𝑜𝑔𝑦 log 28,20−log 4,47
X=1→ log x = 0 b=𝛥𝑙𝑜𝑔𝑥 = 𝑙𝑜𝑔1,905−𝑙𝑜𝑔1,03= 2,99 = 3

Cuando x = 1 . y = 4,47
A=4,47 (g)
Con los parámetros encontrados, la relación funcional M=M (D) del modelo no lineal
para la esfera es

17
 𝒎ሺ𝑫ሻ = 4,47 𝑫𝟑 (g)
Resumen
En la tabla 4,7 escribir las ecuaciones encontradas para los cilindros, discos y esferas
con los diferentes métodos:
Objeto/método Cambio de Logaritmo Papel log-log
variable
Cilindro No era necesario
modelo de ajuste
Disco M=1,242 (g/ 𝒄𝒎𝟑 ሻ M=1,23 𝑫𝟐g M=1,23𝑫𝟐g
esfera M=4,08𝑫𝟑(g) M=3,98𝑫𝟑g M=4,47 𝑫𝟑 𝒈

RESPUESTAS CUESTIONARIO
1. Modelos lineales y no lineales
2. Graficamos los puntos dados en el papel milimetrado y en función a logx=0; si
la grafica es lineal a seria la ordenada respecto al origen, B se halla con
b=𝑙𝑜𝑔𝑦, para a y b usamos esta relación a=antilog a y b = b
𝑙𝑜𝑔𝑥
3. Teniéndo la ecuación aplicando los logaritmos; log y = log a +B log x = 1 se
puede reducir a log y = log a
4. Las diferencias son por mediciones por diferentes reglas
5. En el eje orizontal debemos observar el minimo valor de la tabla, convertirlo
a notación científica y ver el exponente, ese será el cual empiece la escala en
el eje vertical
6. Cilindro 10 cm diámetro
m=8,65
m=86,5
Disco 8 cm diámetro;
m=1,22
m=32,56 g
7. parámetro b= densidad longitudinal de masa A=0
8. a=densidad de masa
b=es exponente directo
