Cod.

10041222

"CA 206 D" Antifurto interfaccia per: Fiat Ducato 2006

Versione centralina CA0002_03

Legenda Contenuto del kit

Introduzione
CONGRATULAZIONI! Scegliendo un allarme SIKURA
avete scelto il massimo della sicurezza per la vostra auto. X Sequenza Connettore A Nero
con aggancio Rosso
Centrale antifurto
Chiave emergenza
ATTENZIONE! Il dispositivo ha una funzione Max. 10A

esclusivamente dissuasiva verso i furti. La ditta costruttrice Fusibile

Led On/Off
declina ogni responsabilità per guasti o malfunzionamenti Connettore B Grigio Connettore per
Ultrasuoni chiave emergenza
del dispositivo o del veicolo causati da una cattiva + a 2 poli
installazione. Positivo batteria
Sirena On
100%
On
50%

Off Panic

Tek Srl Via Atto Vannucci, sn -

Negativo batteria
51031 Agliana (PT) Connettore C Marrone
Minuteria Cablaggio Tastiera
Tel. 0574 67441 Fax 0574 674444 con aggancio Viola
E-Mail: info@sikura.net web: www.sikura.net +15 Positivo sotto chiave
Utensili necessari
Frecce Saldatura
Saldatore

Chiusure centralizzate

Chiave a T di 10
Linea pulsanti 20/25/27

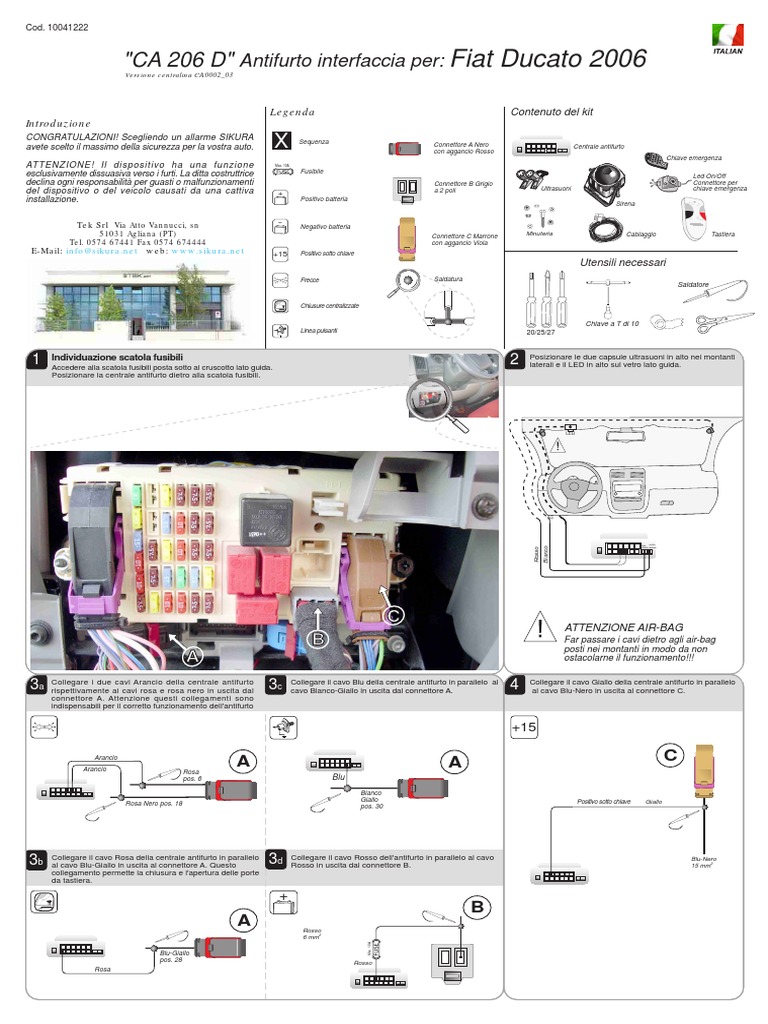

1 Individuazione scatola fusibili

Accedere alla scatola fusibili posta sotto al cruscotto lato guida.
2 Posizionare le due capsule ultrasuoni in alto nei montanti
laterali e il LED in alto sul vetro lato guida.
Posizionare la centrale antifurto dietro alla scatola fusibili.

Rosso
LED

Red White
Bianco

Rosso Bianco
Rosso

C
ATTENZIONE AIR-BAG
B Far passare i cavi dietro agli air-bag
posti nei montanti in modo da non
A ostacolarne il funzionamento!!!

3a Collegare i due cavi Arancio della centrale antifurto

rispettivamente ai cavi rosa e rosa nero in uscita dal
connettore A. Attenzione questi collegamenti sono
indispensabili per il corretto funzionamento dell'antifurto
3c Collegare il cavo Blu della centrale antifurto in parallelo al
cavo Bianco-Giallo in uscita dal connettore A. 4 Collegare il cavo Giallo della centrale antifurto in parallelo
al cavo Blu-Nero in uscita al connettore C.

+15

Arancio
A A C
Arancio Rosa
pos. 6 Blu
Bianco
Giallo Positivo sotto chiave Giallo
Rosa Nero pos. 18 pos. 30

3b Collegare il cavo Rosa della centrale antifurto in parallelo

al cavo Blu-Giallo in uscita al connettore A. Questo 3d Collegare il cavo Rosso dell'antifurto in parallelo al cavo
Rosso in uscita dal connettore B.
Blu-Nero
15 mm2
collegamento permette la chiusura e l'apertura delle porte
da tastiera.

+
B
A Rosso
6 mm2
Max. 10A

Blu-Giallo
pos. 28 Rosso
Rosa
5a Passare i cavi Bianco e Viola della centrale antifurto,
attraverso il passacavo originale all'interno della portiera. 5b Collegare i cavi Bianco e Viola della centrale antifurto
rispettivamente ai cavi Rosa e Nero Giallo in uscita dal fascio 6 Collegare il cavo Nero della
centrale antifurto al nodo di
cavi. massa originale posto dietro al
battitacco lato guida.

Bianco

Viola
-

5a

(impulso positivo in apertura)

(impulso positivo in chiusura)

Nero / Giallo
Nero
5b

Rosa
7a Posizionare la staffa come
riportato in figura 7b Fissare la sirena sulla staffa
8 Far passare il cavo sirena attraverso
il gommino posto vicino al passacavo
portiera lato guida. Siliconare la parte
interna del gommino

cavo sirena

9 Funzione degli Switch

10 Memoria allarme
11 Fase di test

Paragrafo 1:
DIP-SWICHT (Interruttore):
ON 1 2 3 4 5 6 7 8
N. 1 Memorizzazione
Posizione ON e chiave quadro ON = memorizzazione telecomandi, sensori radio,
tastiere e chiavi elettroniche. Dopo aver spostato questo interruttore su ON e
acceso la chiave quadro si udirà una doppia nota che indica l’accesso alla
memorizzazione, a questo punto è sufficiente premere i telecomandi, un tasto
qualsiasi della tastiera e il pulsante dei sensori radio per memorizzarli; dopo ogni
pressione avremo conferma dell’avvenuta memorizzazione con un beep dalla
sirena. Ogni volta che effettuiamo una nuova memorizzazione vengono cancellati
i dispositivi già memorizzati della stessa categoria, esempio: un nuovo telecomando
memorizzato cancella tutti i telecomandi, ma non i sensori radio o la tastiera o
le chiavi elettroniche, pertanto è necessario memorizzare di nuovo anche i
telecomandi già funzionanti.
Posizione OFF e chiave quadro OFF = fine memorizzazione.
N. 2 Avvisi Austici
Posizione ON = Avvisi acustici all’inserimento e disinserimento disattivati.
Attenzione!! Restano attivi i beep di esclusione ultrasuoni e memoria allarme.
Posizione OFF = Avvisi acustici all’inserimento e disinserimento attivati. Due
Beeps all’inserimento e un Beep al disinseriemnto.
N. 3 Uscita filo Verde
Posizione ON = uscita negativa su filo Verde solo in allarme (per collegamento
con combinatori telefonici, sistemi satellitari, sirene supplementari, ecc.)
Posizione OFF = uscita negativa su filo Verde ad antifurto inserito.
N. 4 Parzializzazione (Attivo solo con interruttore 1 su ON)
Isensori memorizzati dopo aver spostato questo interruttore su posizione ON
verranno esclusi con l'inserimento 50% da tastiera.
N. 5 Esclusione Apertura
Posizione On = Comando apertura chiusure centralizzate originali disabilitata
da tastiera
Posizione Off = Comando apertura chiusure centralizzate originali abilitate
da tastiera
N. 6 Non utilizzato
N. 7 Polarità Linea Pulsanti Portiere
Posizione ON = Linea pulsanti portiere a polarità positiva.
Posizione OFF = Linea pulsanti portiere a polarità negativa.
N. 8 Uscita Frecce:
Posizione On = uscita frecce attiva in inserimento e disinserimento
Posizione Off = uscita frecce attiva solo in allarme
Memoria Allarme: Fase di test: ad antifurto disinserito, inserire la chiave elettronica nella presa led
e accendere il quadro. Si avranno le segnalazioni come da tabella 1.
Questo antifurto è dotato di una memoria allarmi che permette di conoscere che
cosa ha generato l’ultimo allarme. Quando viene disinserito l’antifurto e c’è stata
TABELLA SEGNALAZIONI
una causa di allarme, oltre a udire il beep di disinserimento ne udiremo un altro,
molto più lungo, subito dopo. Questo ci indica che l’allarme è scattato. Per capire
Sensori :
la causa è sufficiente inserire la chiave elettronica nella presa LED e accendere
presenza di positivo chiave...................... 1
la chiave quadro, udiremo i beeps relativi alla causa di allarme come riportato nella
porte aperte e/o cofano e/o baule ..............2
tabella 1. Dopo circa 30 secondi, senza spegnere la chiave quadro e senza togliere
allarme ultrasuoni ......................................3
la chiave elettronica dalla presa led, avremo accesso alla modalità test. Nella
allarme taglio cavi .....................................4
modalità test potremo verificare il componente che ha causato l’allarme.
allarme panico ...........................................5
Es: Dopo che l’allarme è scattato, inserendo la chiave elettronica nella presa LED
e accendendo la chiave quadro, udiremo 3 beeps. In base alla tabella 1 i 3 beeps
indicano gli Ultrasuoni come causa di allarme. Attendere 30 secondi e provare a n° lampeggi led
passare una mano davanti agli ultrasuoni, udiremo di nuovo i 3 beeps, procedere
alla loro regolazione se risultano troppo sensibili. TABELLA 1
I sensori via radio OP31.5 vengono numerati in fase di memorizzazione, quindi
andando a controllare la causa di allarme potremo stabilire quale dei sensori
OP31.5 ha causato l’allarme.
Il suono dei beeps che indicano i sensori via radio sono più alti rispetto agli alri.
Funzionamento tastiera
Es: Dopo che l’allarme è scattato per un sensore via radio, inserendo la chiave
elettronica nella presa LED e accendendo la chiave quadro, udiremo ad esempio
7 beeps di tono alto. Attendere 30 secondi e provare a premere i pulsanti dei On
OP KB 4
On
sensori OP31.5, udiremo tanti Beeps quanto è il numero associato a quel sensore. 100%
50% Tastiera da parete interna
Nel nostro caso andremo avanti fino a che non troveremo il sensore OP31.5 che,
una volta premuto, udiremo dalla sirena 7 beeps.
On 100% Antifurto attivo
Off Panic
On 50% Antifurto parzialmente attivo
(Porte e sensori finestre)
Off Antifurto disattivo
Panic Scatto allarme
Esclusione ultrasuoni:
Da Tastiera: è sufficiente premere il pulsante 50% per l’inserimento parziale.
Attenzione!! Escludendo gli ultrasuoni si escluderanno anche tutti i sensori via
radio memorizzati con l’interruttore 4 in ON (Parzializzazione).
