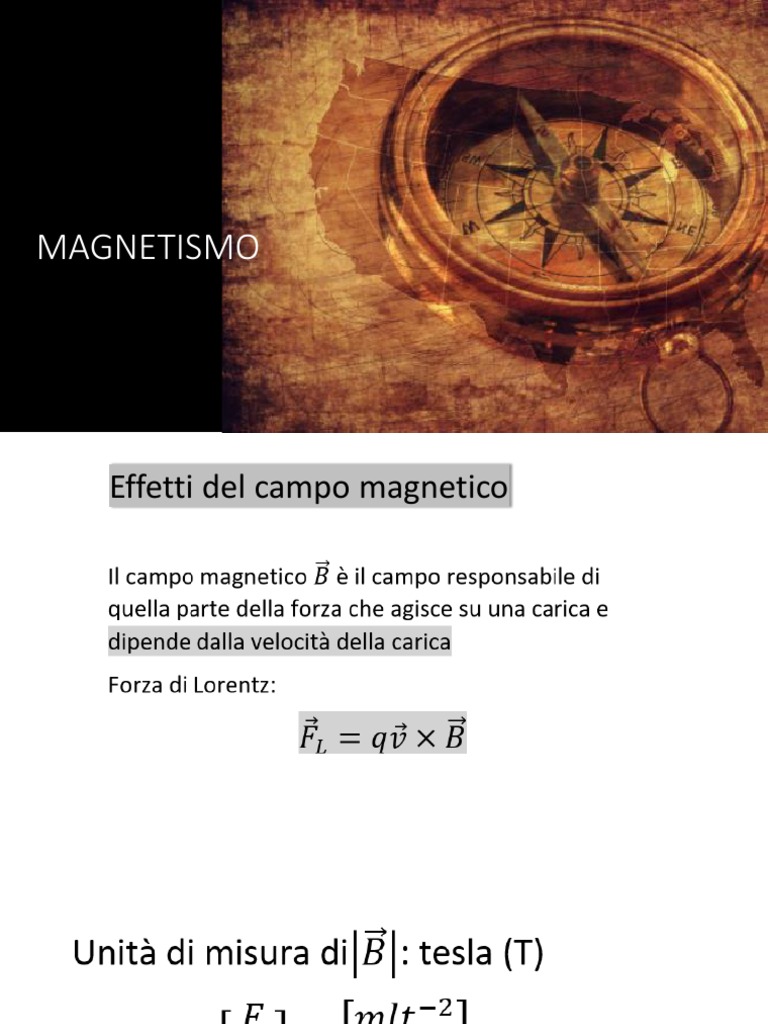

MAGNETISMO

Effetti del campo magnetico

DEFINIZIONE
 Moto di una carica in un campo magnetico

Carica q lanciata con velocità 𝑣Ԧ in una regione di spazio

in cui è presente un campo magnetico 𝐵 uniforme e
costante

Distinguiamo tre casi

1. 𝑣Ԧ è parallela a 𝐵: q non avverte nessuna
forza, prosegue con un moto rettilineo
uniforme di velocità 𝑣Ԧ

2. 𝑣Ԧ è perpendicolare a 𝐵
la carica avverte una forza
centripeta perpendicolare sia a 𝐵
sia a 𝑣Ԧ e si muove di moto circolare
uniforme
 𝑚𝑣 2
𝐹𝑐𝑒𝑛𝑡𝑟𝑖𝑝𝑒𝑡𝑎 = = 𝑞𝑣𝐵
𝑟
Raggio della circonferenza:

𝑚𝑣
𝑟=
𝑞𝐵
periodo del moto:

𝑚𝑣 𝑚2𝜋𝑟
𝑟= =
𝑞𝐵 𝑇𝑞𝐵

2𝜋𝑚
𝑇=
𝑞𝐵
3. La velocità forma con 𝐵 un
angolo 
La velocità ha due componenti:
una parallela a 𝐵
𝑣∥ = 𝑣 ∙ 𝑐𝑜𝑠𝜃
che si mantiene costante e dà luogo
ad un moto rettilineo uniforme
una perpendicolare a 𝐵
𝑣⊥ = 𝑣 ∙ 𝑠𝑖𝑛𝜃
che dà luogo ad un moto circolare
uniforme di raggio

𝑚𝑣𝑠𝑖𝑛𝜃
𝑟=
𝑞𝐵
La composizione dei due moti
è un moto elicoidale
2𝜋𝑚
𝑇=
𝑞𝐵

Passo dell’elica

𝑝 = 𝑣𝑐𝑜𝑠𝜃 ∙ 𝑇

2𝜋𝑚𝑣𝑐𝑜𝑠𝜃
𝑝=
𝑞𝐵
Moto di una carica in un campo elettrico e magnetico

𝐹Ԧ = 𝑞 𝐸 + 𝑣Ԧ × 𝐵
• Esempio: selettore di velocità
Sorgenti del campo magnetico
Campo 𝐵 generato da
un filo rettilineo
percorso da corrente i
Le linee di campo sono
circonferenze che stanno
su un piano
perpendicolare al filo e
hanno centro nel filo
Il verso del campo si ottiene dalla regola della mano destra

sperimentalmente si verifica che

𝑖
𝐵 =𝑘
𝑟
Momento torcente su una spira percorsa da
corrente e posta in un campo magnetico

𝐵 = 𝐵𝑥 𝑖Ƹ
Lato AE:
𝑙Ԧ = ℎ𝑗Ƹ
𝐹Ԧ𝐴𝐸 = 𝐼 𝑙Ԧ × 𝐵 = 𝐼ℎ 𝐵 𝑗Ƹ × 𝑖Ƹ = −𝐼ℎ𝐵𝑘෠
Lato CD:
𝑙Ԧ = −ℎ𝑗Ƹ
𝐹Ԧ𝐶𝐷 = 𝐼 𝑙Ԧ × 𝐵 = 𝐼ℎ 𝐵 −𝑗Ƹ × 𝑖Ƹ = 𝐼ℎ𝐵𝑘෠
Lato AC:
𝑙Ԧ = 𝑑𝑖Ƹ
𝐹Ԧ𝐴𝐶 = 𝐼 𝑙Ԧ × 𝐵 = 𝐼𝑑 𝐵 𝑖Ƹ × 𝑖Ƹ = 0

Analogamente sul lato DE

𝐹Ԧ𝐷𝐸 = 𝐼 𝑙Ԧ × 𝐵 = 𝐼ℎ 𝐵 −𝑖Ƹ × 𝑖Ƹ = 0
Momento della forza 𝐹Ԧ𝐴𝐸 rispetto al polo O
𝑑 𝑑
𝑀 𝐹Ԧ𝐴𝐸 = 𝑟Ԧ × 𝐹Ԧ𝐴𝐸 = −𝑖Ƹ × −𝐼ℎ𝐵𝑘෠ = − ℎ𝐼𝐵𝑗Ƹ
2 2
Momento della forza 𝐹Ԧ𝐶𝐷 rispetto al polo O
𝑑 𝑑
෠
𝑀 𝐹Ԧ𝐶𝐷 = 𝑟Ԧ × 𝐹Ԧ𝐶𝐷 = 𝑖Ƹ × 𝐼ℎ𝐵𝑘 = − ℎ𝐼𝐵𝑗Ƹ
2 2
Momento totale delle forze rispetto al polo O
𝑀 𝐹Ԧ = 𝑀 𝐹Ԧ𝐴𝐸 + 𝑀 𝐹Ԧ𝐶𝐷 = −𝑑ℎ 𝐼𝐵𝑘෠

Si noti che d h è l’area della spira

Definiamo un vettore che chiamiamo momento magnetico delle spira
𝜇Ԧ =AI 𝑛ො

A= area della spira

I= corrente che attraversa la spira
𝑛=
ො versore perpendicolare al piano della spira il cui verso dipende dal
verso della corrente secondo la regola della mano destra
Momento torcente che agisce su una spira di momento magnetico
𝜇 posta in un campo magnetico 𝐵
𝑀 = 𝜇Ԧ × 𝐵
 Teorema di Ampère
Definizione di corrente concatenata al circuito:
Una corrente è concatenata ad un circuito se attraversa una
superficie che abbia il circuito come bordo
Si vuole trovare l’espressione della circuitazione di un campo
magnetico;
caso particolare: si considera il campo generato da un filo
rettilineo e come percorso si prende una circonferenza che
giace sul piano perpendicolare al filo e centrata nel filo
Circuitazione del campo magnetico
ර 𝐵 ∙ 𝑑 𝑙Ԧ = 2𝜋𝑟𝐵

𝑖
Campo 𝐵 generato dal filo rettilineo 𝐵 =𝑘
𝑟
𝑖
ර 𝐵 ∙ 𝑑 𝑙Ԧ = 2𝜋𝑟𝐵 = 2π𝑟𝑘 = 2𝜋𝑘𝑖
𝑟
Si introduce la costante 𝜇0 = 4𝜋 ∙ 107 𝑇𝑚Τ𝐴 (permeabilità magnetica
del vuoto)
𝜇0
𝑘=
2𝜋
Teorema di Ampère:

La circuitazione del campo magnetico attraverso un percorso è sempre

ර 𝐵 ∙ 𝑑 𝑙Ԧ = 𝜇0 𝐼

dove I è la corrente totale concatenata con il percorso

Prima legge di Laplace
Sia 𝑑𝑠Ԧ una elemento infinitesimo di filo percorso da corrente i (il verso
e la direzione di 𝑑 𝑠Ԧ sono quelli di i) e P un punto dello spazio che dista r
da 𝑑𝑠.Ԧ Sia 𝑟Ƹ il versore che ha direzione verso del vettore posizione di P
rispetto a 𝑑 𝑠.
Ԧ
Allora il campo magnetico generato nel punto P dall’elemento 𝑑𝑠Ԧ è:
Campo magnetico generato da una carica q
in moto con velocità
Legge di Biot e Savart
Campo magnetico generato da un
filo rettilineo percorso da corrente

𝜇0 𝑖
𝐵 = ∙
2𝜋 𝑟
Forza fra due fili percorsi da (esperienza di
Ampère)
Campo magnetico generato da una spira
Modulo del campo 𝐵 al centro di una spira percorsa da corrente i

Al centro della spira :

𝜇0 𝑖
𝐵 =
2𝑅
Forza fra due spire percorse da corrente
Teorema di equivalenza di di Ampère
Una spira circolare percorsa da corrente ed un ago
magnetico se hanno uguale momento magnetico
creano lo stesso campo magnetico e, immersi in un
campo magnetico esterno, hanno lo stesso
comportamento
Campo magnetico generato da un solenoide
ර 𝐵 ∙ 𝑑𝑙Ԧ = 𝜇0 𝑛𝑖
FLUSSO DI 𝐵 ATTRAVERSO UNA SUPERFICIE LA CIRCUITAZIONE DI 𝐵 E’ DIVERSA DA
CHIUSA E’ SEMPRE NULLO ZERO

Φ𝑠 𝐵 = 0 ර 𝐵 ∙ 𝑑 𝑙Ԧ = 𝜇0 𝐼

Teorema di Ampère
IL CAMPO MAGNETICO E’ SOLENOIDALE

CAMPO
generato da ha come effetto
MAGNETICO 𝐵
CARICHE ELETTRICHE IN MOTO
FORZA DI LORENTZ
𝐹Ԧ = 𝑞𝑣Ԧ × 𝐵
 CAMPO MAGNETICO 𝐵 GENERATO DA
PARTICOLARI DISTRIBUZIONI DI
CORRENTE

TRATTO DI FILO dl
PERCORSO DA CORRENTE I FILO RETTILINEO DI LUNGHEZZA
(campo nel punto P a INFINITA PERCORSO DA CORRENTE I
distanza r dal filo) (campo nel punto P a distanza r dal filo)
𝜇0 𝑖𝑑 𝑙Ԧ × 𝑟Ƹ 𝜇0 𝑙መ × 𝑟Ƹ
𝑑𝐵 = ∙ 𝐵= 𝑖
4𝜋 𝑟2 2𝜋 𝑟 2
(Prima legge di Laplace)

SPIRA CIRCOLARE PERCORSA SOLENOIDE PRECORSO DA CARICA q IN MOTO CON

DA CORRENTE I CORRENTE I VELOCITA’ 𝑣Ԧ
(campo nel centro della spira) (campo in un punto sull’asse 𝜇0 𝑞 𝑣Ԧ × 𝑟Ƹ 1
𝜇0 𝑖 del solenoide 𝐵= = 𝑣Ԧ × 𝐸
𝐵= 𝑛ො 4𝜋 𝑟 2 𝑐2
2 𝑟 𝐵 = 𝜇0 𝑖𝑛
 EFFETTI DI 𝐵 SUI FILI PERCORSI DA
CORRENTE

FORZA CHE AGISCE SU UN FILO FORZA FRA DUE FILI PARALLELI PERCORSI DA
PERCORSO DA CORRENTE i CORRENTI 𝑖1 E 𝑖2 A DISTANZA r L’UNO DALL ’ALTRO
𝜇0 𝐿
Ԧ
𝐹 = 𝑖 𝑖
𝐹Ԧ = 𝑖 𝑙Ԧ × 𝐵 2𝜋 1 2 𝑟

MOMENTO TORCENTE CHE AGISCE SU UNA

SPIRA PERCORSA DA CORRENTE
𝑀 = 𝜇Ԧ × 𝐵
dove 𝜇=Ai
Ԧ 𝑛ො è il momento magnetico della
spira
