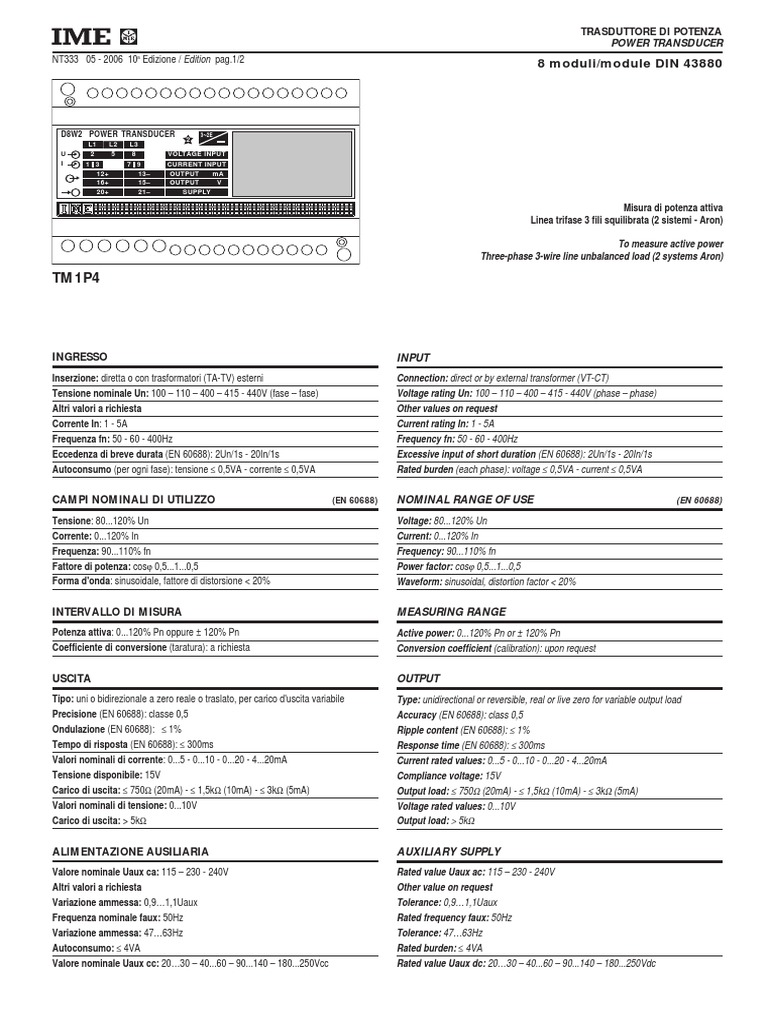

TRASDUTTORE DI POTENZA

POWER TRANSDUCER
NT333 05 - 2006 10a Edizione / Edition pag.1/2
8 moduli/module DIN 43880

D8W2 POWER TRANSDUCER 3~2E

2
L1 L2 L3
U 2 5 8 VOLTAGE INPUT

I 1 3 7 9 CURRENT INPUT

12+ 13 OUTPUT mA

16+ 15 OUTPUT V
20+ 21 SUPPLY

Misura di potenza attiva

Linea trifase 3 fili squilibrata (2 sistemi - Aron)

To measure active power

Three-phase 3-wire line unbalanced load (2 systems Aron)

TM1P4

INGRESSO INPUT
Inserzione: diretta o con trasformatori (TA-TV) esterni Connection: direct or by external transformer (VT-CT)
Tensione nominale Un: 100 110 400 415 - 440V (fase fase) Voltage rating Un: 100 110 400 415 - 440V (phase phase)
Altri valori a richiesta Other values on request
Corrente In: 1 - 5A Current rating In: 1 - 5A
Frequenza fn: 50 - 60 - 400Hz Frequency fn: 50 - 60 - 400Hz
Eccedenza di breve durata (EN 60688): 2Un/1s - 20In/1s Excessive input of short duration (EN 60688): 2Un/1s - 20In/1s
Autoconsumo (per ogni fase): tensione 0,5VA - corrente 0,5VA Rated burden (each phase): voltage 0,5VA - current 0,5VA

CAMPI NOMINALI DI UTILIZZO (EN 60688) NOMINAL RANGE OF USE (EN 60688)

Tensione: 80...120% Un Voltage: 80...120% Un

Corrente: 0...120% In Current: 0...120% In
Frequenza: 90...110% fn Frequency: 90...110% fn
Fattore di potenza: cos 0,5...1...0,5 Power factor: cos 0,5...1...0,5
Forma d'onda: sinusoidale, fattore di distorsione < 20% Waveform: sinusoidal, distortion factor < 20%

INTERVALLO DI MISURA MEASURING RANGE

Potenza attiva: 0...120% Pn oppure 120% Pn Active power: 0...120% Pn or 120% Pn
Coefficiente di conversione (taratura): a richiesta Conversion coefficient (calibration): upon request

USCITA OUTPUT
Tipo: uni o bidirezionale a zero reale o traslato, per carico d'uscita variabile Type: unidirectional or reversible, real or live zero for variable output load
Precisione (EN 60688): classe 0,5 Accuracy (EN 60688): class 0,5
Ondulazione (EN 60688): 1% Ripple content (EN 60688): 1%
Tempo di risposta (EN 60688): 300ms Response time (EN 60688): 300ms
Valori nominali di corrente: 0...5 - 0...10 - 0...20 - 4...20mA Current rated values: 0...5 - 0...10 - 0...20 - 4...20mA
Tensione disponibile: 15V Compliance voltage: 15V
Carico di uscita: 750 (20mA) - 1,5k (10mA) - 3k (5mA) Output load: 750 (20mA) - 1,5k (10mA) - 3k (5mA)
Valori nominali di tensione: 0...10V Voltage rated values: 0...10V
Carico di uscita: > 5k Output load: > 5k

ALIMENTAZIONE AUSILIARIA AUXILIARY SUPPLY

Valore nominale Uaux ca: 115 230 - 240V Rated value Uaux ac: 115 230 - 240V
Altri valori a richiesta Other value on request
Variazione ammessa: 0,91,1Uaux Tolerance: 0,91,1Uaux
Frequenza nominale faux: 50Hz Rated frequency faux: 50Hz
Variazione ammessa: 4763Hz Tolerance: 4763Hz
Autoconsumo: 4VA Rated burden: 4VA
Valore nominale Uaux cc: 2030 40...60 90...140 180...250Vcc Rated value Uaux dc: 2030 40...60 90...140 180...250Vdc
Autoconsumo: 4W Rated burden: 4W

La I.M.E. S.p.A. si riserva in qualsiasi momento, di modificare le caratteristiche tecniche senza darne preavviso. / I.M.E. S.p.A. reserves the right, to modify the technical characteristics without notice.
Protezione contro linversione di polarit Protected against incorrect polarity
Opzione: alimentazione derivata dalla misura (autoalimentato) Option: supply taken from measuring (selfsupplied)

PROVE DI ISOLAMENTO (EN 60688) TESTS OF INSULATION PROPERTIES (EN 60688)

Tensione nominale d isolamento (IEC 414): 650V Insulation voltage rating (IEC 414): 650V
Prova di tensione a impulso 5kV 1,2/50s 0,5J (IEC 521) Impulse voltage test 5kV 1,2/50s 0,5J (IEC 521)
Circuiti considerati: ingresso, uscita, alimentazione ausiliaria ca Considered circuits: input, output, ac auxiliary supply
Prova di tensione alternata 2kV valore efficace 50Hz/1 min (IEC 414) A.C. voltage test 2kV r.m.s. 50Hz/1 min (IEC 414)
Circuiti considerati: ingresso, uscita, alimentazione ausiliaria Considered circuits: input , output, auxiliary supply
Prova di tensione alternata 4kV valore efficace 50Hz/1 min (IEC 414) A.C. voltage test 4kV r.m.s. 50Hz/1min (IEC 414)
Circuiti considerati: tutti i circuiti e massa Considered circuits: all circuits and earth

COMPATIBILITA' ELETTROMAGNETICA (EMC) ELECTROMAGNETIC COMPATIBILITY (EMC)

Prove di emissione in accordo con EN50081-1, EN55011 Emission test according to EN50081-1, EN55011
Prove di immunit in accordo con EN50082-2 Immunity test according to EN50082-2

CONDIZIONI AMBIENTALI (EN 60688) ENVIRONMENTAL CONDITIONS (EN 60688)

Gruppo di utilizzo: II Usage group: II

Temperatura di riferimento: 15...30C Reference temperature: 15...30C
Temperatura di impiego: 0...45C Nominal temperature range: 0...45C
Condizione limite di temperatura: -10...55C Limit temperature range: -10...55C
Temperatura di magazzinaggio: -25...70C Limit temperature range for storage: -25...70C
Umidit relativa: fino a 75% Relative humidity: up to 75%
Adatto allutilizzo in clima tropicale Suitable for tropical climates
Massima potenza dissipata 1: 5,5W Max. power dissipation 1: 5,5W
1
Per il dimensionamento termico dei quadri 1
For switchboard thermal calculation

CUSTODIA HOUSING
Dimensioni: 8 moduli DIN 43880 Dimensions: 8 module DIN 43880
Connessioni: morsetti a vite per conduttore fino a 4mm 2 (amperometriche 8mm 2) Connections: screw terminals for cable up to 4mm 2 (ammetric 8mm 2)
Fissaggio: binario 35mm (EN 50022) oppure a vite Mounting: rail 35mm (EN 50022) or screw type
Materiale custodia: makrolon autoestinguente Housing material: makrolon self-extinguishing
Grado di protezione (EN 60529): IP51 (frontale), IP20 (morsetti) Protection degree (EN 60529): IP51 (front frame); IP20 (terminals)
Peso: 380 grammi Weight: 380 grams

SCHEMA DINSERZIONE WIRING DIAGRAM DIMENSIONI DIMENSIONS

NT333 05 - 2006 10a Edizione / Edition pag.2/2

S 250/85 INPUT OUTPUT SUPPLY

+ + + 3,5 126,5 69
2 5 8 1 3 7 9 12 13 16 15 20 21 5

2 5 8 2 5 8

a mA V 89,5 80 92,5 35 45
A
S1
L1
P1 X
L2 X
S1 X
L3
P1 140
