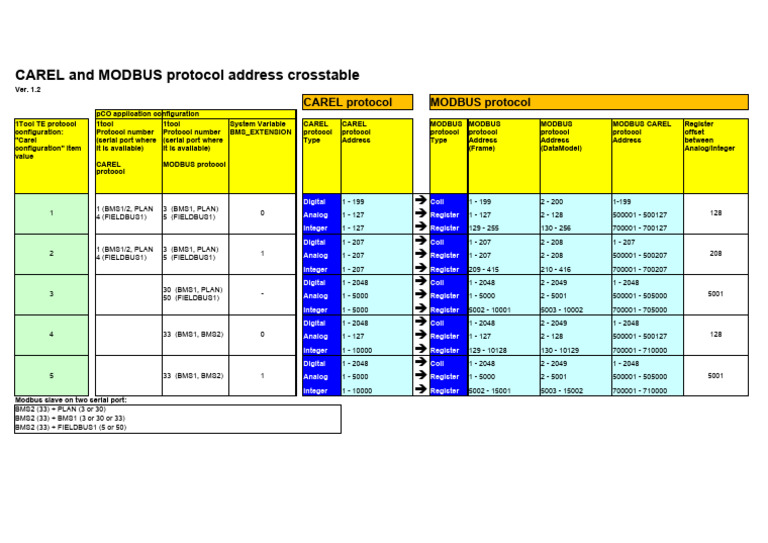

CAREL and MODBUS protocol address crosstable

Ver. 1.2
CAREL protocol MODBUS protocol
pCO application configuration
1Tool TE protocol 1tool 1tool System Variable CAREL CAREL MODBUS MODBUS MODBUS MODBUS CAREL Register
configuration: Protocol number Protocol number BMS_EXTENSION protocol protocol protocol protocol protocol protocol offset
"Carel (serial port where (serial port where Type Address Type Address Address Address between
configuration" item it is available) it is available) (Frame) (DataModel) Analog/Integer
value
CAREL MODBUS protocol
protocol

Digital 1 - 199 è Coil 1 - 199 2 - 200 1-199


1 (BMS1/2, PLAN 3 (BMS1, PLAN)
1
4 (FIELDBUS1) 5 (FIELDBUS1)
0 Analog 1 - 127 è Register 1 - 127 2 - 128 500001 - 500127 128

Integer 1 - 127 è Register 129 - 255 130 - 256 700001 - 700127


Digital 1 - 207 è Coil 1 - 207 2 - 208 1 - 207
1 (BMS1/2, PLAN 3 (BMS1, PLAN)
2
4 (FIELDBUS1) 5 (FIELDBUS1)
1 Analog 1 - 207 è Register 1 - 207 2 - 208 500001 - 500207 208

Integer 1 - 207 è Register 209 - 415 210 - 416 700001 - 700207


Digital 1 - 2048 è Coil 1 - 2048 2 - 2049 1 - 2048
30 (BMS1, PLAN)
3
50 (FIELDBUS1)
- Analog 1 - 5000 è Register 1 - 5000 2 - 5001 500001 - 505000 5001

Integer 1 - 5000 è Register 5002 - 10001 5003 - 10002 700001 - 705000


Digital 1 - 2048 è Coil 1 - 2048 2 - 2049 1 - 2048
4 33 (BMS1, BMS2) 0 Analog 1 - 127 è Register 1 - 127 2 - 128 500001 - 500127 128

Integer 1 - 10000 è Register 129 - 10128 130 - 10129 700001 - 710000


Digital 1 - 2048 è Coil 1 - 2048 2 - 2049 1 - 2048
5 33 (BMS1, BMS2) 1 Analog 1 - 5000 è Register 1 - 5000 2 - 5001 500001 - 505000 5001

Integer 1 - 10000 è Register 5002 - 15001 5003 - 15002 700001 - 710000


Modbus slave on two serial port:
BMS2 (33) + PLAN (3 or 30)
BMS2 (33) + BMS1 (3 or 30 or 33)
BMS2 (33) + FIELDBUS1 (5 or 50)
