Reti 1 Introduzione

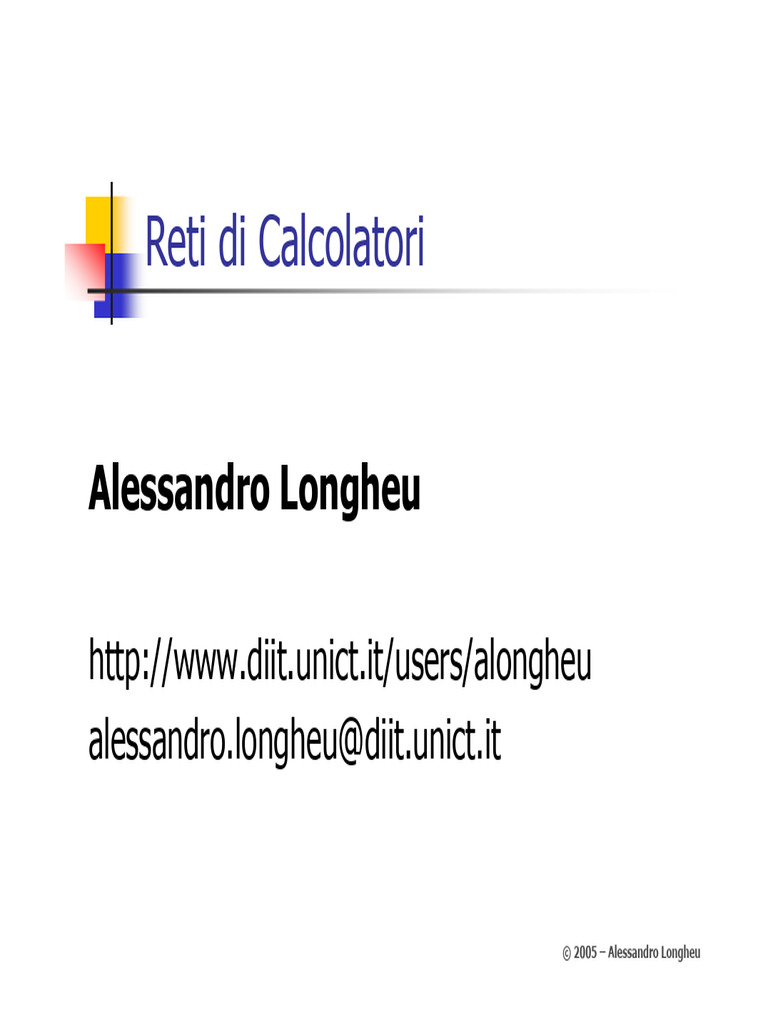

Reti di Calcolatori
Alessandro Longheu
http://www.diit.unict.it/users/alongheu
alessandro.longheu@diit.unict.it
© 2005 – Alessandro Longheu

Struttura del corso
Introduzione
Lo strato fisico
Lo strato data link
Il sottostrato MAC (sottostrato del data link)
Lo strato network
Lo strato trasporto
Lo strato applicazione

Libro consigliato:
Reti di Calcolatori
(quarta edizione)
Andrew S. Tanenbaum
Pearson – Prentice Hall

Definizione - 1
Una Rete di Calcolatori è un insieme di elaboratori

autonomi ed interconnessi.
Autonomi: tutti hanno “pari dignità”, nessuno può
controllare gli altri
Interconnessi: tutti sono in grado di scambiarsi
informazioni

Definizione - 2
NON SONO reti di calcolatori:
Un sistema distribuito, che è una Rete di calcolatori +
Software di gestione (middleware) che presenta la rete agli
utenti come un unico sistema, assicurando coesione e
trasparenza
Internet, che è invece una rete di reti potenzialmente diverse
fra loro
Il WWW, che è invece un sistema distribuito che poggia su
Internet

Scopi di una Rete
1. Applicazioni aziendali
2. Applicazioni domestiche
3. Applicazioni mobili
4. Risvolti sociali

Applicazioni Aziendali
Scopi principali della rete in ambito aziendale:
condivisione delle risorse, di solito basata sul modello client-server
(diffuso anche in ambiti non aziendali). Risorse = programmi,
periferiche, informazioni
migliore comunicazione fra utenti (e-mail, videoconferenza)
commercio elettronico (e-commerce)

Applicazioni Domestiche - 1
1. Accesso a informazioni remote

2. Comunicazione da persona a persona
3. Intrattenimento interattivo
4. Commercio elettronico

1. Accesso a informazioni remote:

quotidiani on-line (personalizzabili)
biblioteche digitali (ACM, IEEE)

2. Comunicazione da persona a persona:

e-mail
instant messaging (erede del talk)
newsgroup
peer-to-peer o P2P (non ci sono client e
server predefiniti): napster, e-donkey,
kazaa, …
e-learning
3. Intrattenimento interattivo:
gioco d’azzardo (problemi legislativi)
giochi collaborativi on-line
video on demand

4. Commercio elettronico:
compravendita di merce nuova/usata (e-bay)
transazioni finanziarie
Sigla Sigla per esteso Esempio

B2C Business-to-Consumer Ordinare libri on-line
B2B Business-to-Business Ordine a fornitori
G2C Government-to-Consumer Dichiarazione dei redditi on-line
C2C Consumer-to-Consumer Aste on-line
Applicazioni mobili - 1
Esempi di contesti di utilizzo:

ufficio mobile
campus universitari
aeroporti
trasporti di merci e persone (taxi)
militari

Confronto mobilità – wireless:
Wireless Mobile Tipiche applicazioni

No No Stazioni di lavoro fisse
No Si Dispositivo portatile connesso ad una presa di rete fissa
Si No LAN in edifici non cablati (es. edifici storici)
Si Si Portatili e PDA in ambienti wireless

Applicazioni emergenti:
gestione parchimetri
gestione distributori di cibo e bevande
telelettura contatori e rilevatori
mobile commerce (m-commerce), basato su
PDA wireless
servizi georeferenziati (GPS)
personal area network (wearable computer)
Risvolti sociali
Problema dei contenuti offensivi,

discriminatori o razziali
Responsabilità degli operatori di rete
Rischi per la libertà di comunicazione
Nessun controllo sulla veridicità delle
informazioni
Furto di identità
Aspetti tecnici delle Reti
Hardware di rete
Classificazione
LAN,MAN,WAN e Internetworking
Wireless
Reti Domestiche
Software di rete
Strati, protocolli, interfacce
Progettazione degli strati
Servizi e primitive
Relazione fra servizi e protocolli

Classificazione - 1
Classificazione delle reti :

Basata sulla tecnologia trasmissiva
la topologia della rete, e quindi le caratteristiche della

comunicazione
Basata sulla scala dimensionale
l’estensione fisica della rete, e quindi l’utilizzo della rete

Classificazione - 2
Considerando le tecnologie, esistono due principali

topologie di rete:
1. le reti broadcast: un unico canale di

comunicazione è condiviso da tutti i calcolatori
2. le reti punto-punto: ogni canale di
comunicazione collega due diversi calcolatori
della rete
In generale, per le reti piccole si utilizzano topologie

broadcast, mentre per le reti più estese si adottano
topologie punto-punto.
Classificazione - 3
Nelle reti broadcast la comunicazione è basata su
piccole sequenze di dati (pacchetti)
In ciascun pacchetto è riportato un identificatore del
calcolatore a cui i dati sono destinati.
Ogni calcolatore riceve e legge tutti i pacchetti, ma
considera solo quelli indirizzati a se stesso.
E’ generalmente possibile indirizzare un pacchetto a
tutti i calcolatori nella rete (broadcasting).
Alcune reti permettono anche il multicasting, ossia
l’invio di pacchetti ad un sottoinsieme dei calcolatori
nella rete.
Classificazione - 4
Due tipiche topologie broadcast :
bus, implementata dallo standard IEEE 802.3 (ethernet)
anello, implementata dallo standard IEEE 802.5 (token ring)
Stazione di lavoro
Server
Stazione di lavoro Stazione di lavoro Stazione di lavoro
Server
Stampante
Stampante
Rete ad anello
Rete a Bus
Stazione di lavoro

Classificazione - 5
Nelle reti punto-punto la comunicazione è ancora basata

su piccole sequenze di dati (pacchetti).
Per arrivare alla sua destinazione, ogni pacchetto deve
attraversare più calcolatori
Sono anche dette reti store-and-forward o packet-
switched (commutazione di pacchetto)
In generale esistono molti percorsi che portano alla stessa
destinazione, quindi è necessario sceglierne uno: routing
(instradamento) dei pacchetti.

Classificazione - 6
In base alla scala dimensionale, le reti si possono
classificare in:
reti locali
reti metropolitane
reti geografiche
Distanza Ambito Tipo di rete
1m 1 mq rete locale personale
10 m stanza rete locale (LAN)
100 m edificio rete locale (LAN)
1 km campus rete locale (LAN)
10 km città rete metropolitana (MAN)
100 km nazione rete geografica (WAN)
1000 km continente rete geografica (WAN)
10 000 km pianeta rete di reti geografiche (Internet)
Reti locali
LAN (Local Area Network)
Hanno una dimensione massima prefissata

(fino a pochi chilometri), quindi si conosce il
ritardo massimo di un pacchetto
Hanno un basso tasso d’errore
Sono generalmente di tipo broadcast, con una
velocità di trasmissione da 10 Mbps a 10 Gbps.
Sono in genere basate su topologia a bus oppure
ad anello (ring)

Reti metropolitane
MAN (Metropolitan Area Network)
Hanno una dimensione ben superiore

alle LAN, coprono una intera città
Negli Stati Uniti le prime MAN sono
nate sfruttando la preesistente rete di
televisione via cavo, riadattata per
trasmissioni bidirezionali.

Reti geografiche
WAN (Wide Area Network) - 1
Possono estendersi per intere nazioni o
continenti, o su scala planetaria
Sono costituite da due componenti distinte:
un insieme di elaboratori detti host (i
calcolatori che si intendono effettivamente
collegare)
una communication subnet che connette gli
host tra di loro, costituita da:
linee di trasmissione (anche dette canali o trunk)
elementi di commutazione (anche detti switching
element o router)

Reti geografiche
Una WAN collega solitamente più LAN e
MAN tra loro
La communication subnet è in genere
realizzata con una topologia punto-punto
SubNet
ROUTER
Server
Stampante
Server
Stampante
Rete a Bus
LAN
Rete a Bus
LAN

Reti geografiche
Alcune communication subnet sono realizzate

con topologia wireless oppure mista (ad es.,
quando basate su trasmissioni radio o
satellitari). In tali casi possono essere in
topologia broadcast
m
b ea
li nk Satellite
Up m
ea
kb
lin
wn
Do
Router + Antenna Router + Antenna Router + Antenna Router + Antenna Router + Antenna

Internetworking
Si ha internetworking quando due o più reti (LAN,
MAN, o WAN) sono connesse tra loro.
Una internetwork (o semplicemente internet) non
coincide con una WAN quando le reti connesse
adottano tecnologie tra loro incompatibili
in questo caso la internetwork comprende alcuni router
detti gateway (o anche router multiprotocollo) che si
occupano di effettuare le necessarie trasformazioni per i
pacchetti che transitano da una rete all’altra
Internet è una particolare internetwork

Reti wireless - 1
Comunicazione con segnale radio od ottico (laser,

infrarosso) nell’etere. Generalmente con canale di
comunicazione condiviso per segnali radio, con canale
di comunicazione “punto-punto” per segnali ottici
Il tasso d’errore della trasmissione è molto alto
Usate per mobile computing e integrazione con la
telefonia cellulare e satellitare
Quasi tutte le reti wireless si interfacciano con la rete
fissa (wired) preesistente

Reti wireless - 2
Categorie di reti wireless
Connessioni all’interno di un sistema
Wireless LAN
Wireless WAN

Reti wireless - 3
Wireless Bluetooth:
poca distanza
bassa velocità
paradigma master-slave

Reti wireless - 3
Wireless LAN
uso di modem radio
stazione base o P2P

Reti wireless - 4
Wireless WAN
rete per cellulari
tre generazioni: analogica, digitale voce, digitale

voce e dati
rispetto alle wireless LAN, hanno banda ridotta
(1Mbps vs 50Mbps) ma distanze molto
maggiori (km anzichè m)
in futuro è prevista la banda larga a grandi
distanze (IEEE 802.16)
Reti domestiche - 1
Consentono il collegamento di svariati dispositivi:

Computer (desktop PC, PDA, periferiche condivise)
Intrattenimento (TV, DVD, VCR, videocamera, stereo, MP3)
Telecomunicazioni (telefoni, telefoni cellulari, citofoni, fax)
Elettrodomestici (microonde, frigoriferi, orologi,

condizionatori, lampade)
Telemetria (contatori, allarmi, sistemi di sorveglianza)

Reti domestiche - 2
Una rete domestica vincente deve garantire:

facilità di installazione (no reinstallazioni frequenti)
facilità d’uso
basso prezzo
supporto per multimedialità
supporto standard (IEEE 1394 vs USB 2.0)
scalabilità (espandibilità)
sicurezza
Wireless (basso costo ma potenzialmente insicura) o wired?

Software di rete
Strati, protocolli, interfacce

Servizi e primitive
Relazione fra servizi e protocolli

Strati, Protocolli, Interfacce
Per facilitare la progettazione, la verifica,

l’implementazione ed il testing, le reti sono
organizzate in livelli o strati (layers), ciascuno dei
quali è costruito sopra il precedente
Lo scopo di ogni livello è fornire servizi al livello
immediatamente superiore, nascondendo i dettagli su
come tali servizi sono implementati
Ciascun tipo di rete ha:
un diverso numero di livelli
diversi nomi e funzioni associati a ciascun livello

Location A Location B
I like J'aime
Message Philosopher
rabbits bien les
lapins
3 3
Information
L: Dutch for the remote Translator L: Dutch
Ik vind translator Ik vind
konijnen konijnen
2 2
leuk leuk
Information
Fax #--- for the remote Fax #---
L: Dutch secretary Secretary L: Dutch
Ik vind Ik vind
1 1
konijnen konijnen
leuk leuk

Host 1 Host 2
Protocollo di livello 5
Livello 5 Livello 5
Interfaccia livello 4/5 Interfaccia livello 4/5
Livello 4 Livello 4
Livello 3 Livello 3
Livello 2 Livello 2
Livello 1 Livello 1
Mezzo Fisico

Il livello n su un host “dialoga” con il livello n di un

altro host (solo logicamente!)
Regole e convenzioni della comunicazione a livello n
sono indicate col termine protocollo di livello n
Si determina in tal modo una gerarchia di
protocolli (protocol hierarchies)
Le entità logiche che portano avanti la
conversazione a livello n sono dette peer entity
(entità di pari livello)
Ciascuna peer entity di livello n porta avanti il
dialogo utilizzando i servizi offerti dal livello n - 1

Fra ogni coppia di livelli adiacenti c’è una interfaccia
L’interfaccia definisce:
i servizi offerti dal livello sottostante
le operazioni primitive che possono essere richieste al livello
sottostante
Analogia con i sistemi operativi: l’interfaccia tra il livello
superiore e quello inferiore è simile alle API (funzioni di
libreria e chiamate di sistema) tra i programmi
applicativi ed il sistema operativo


Una collezione di livelli e relativi protocolli è chiamata

architettura di rete
Due host possono dialogare anche se utilizzano diverse
piattaforme hardware e diversi sistemi operativi,
purchè adottino la stessa architettura di rete
L’insieme dei protocolli di una architettura utilizzati su
un certo host viene detto pila di protocolli (protocol
stack).
In generale, non è detto che ci sia un protocollo per
ogni livello.
Problemi da affrontare:
Addressing (indirizzamento host)
Mono- o Bi- direzionale
Numero canali logici
Error Control (perdita pacchetti)
Order Control (sequenza di pacchetti)
Flow Control (sincronizzazione host)
Fragmenting-Assembling
Multiplexing (condivisione canale)
Routing
Servizi e Primitive
Gli strati possono offrire due tipi di servizi ai livelli sovrastanti:
Connection-oriented (canale dedicato da negoziare)
Connection-less (canale non dedicato)
Per ognuno esistono diverse qualità del servizio:
Servizio Esempio
Flusso affidabile (conferma ricezione) di Sequenza di pagine
messaggi (preserva confini)
orientato alla
connessione Flusso affidabile di byte Login remoto
Connessione inaffidabile (senza ritardo Voce digitalizzata
dovuto alla conferma)
Datagram inaffidabile e-mail spazzatura
senza
connessione Datagram con conferma Posta raccomandata
Request-Reply Interrogazione database
Servizi e Primitive
Un servizio è formalmente specificato da un

insieme di primitive, ossia le operazioni a
disposizione per accedere al servizio
Le primitive di solito sono chiamate di sistema
o funzioni del kernel
Le primitive per un servizio di tipo connection-
oriented sono diverse dalle primitive per un
servizio connection-less.

Servizi e Primitive
Esempio di primitive che implementano un

servizio connection oriented
server
client
server
client
server
Servizi e Primitive
Pacchetti trasmessi in una interazione client-server

in una rete connection-oriented.

Servizi e Primitive
Le primitive per un servizio connection less

potrebbero essere soltanto due (REQUEST e
REPLY ad esempio), tuttavia nel mondo reale un
protocollo di questo tipo risulta spesso
inadeguato (errori di trasmissione, perdita
messaggi), da cui la coesistenza di entrambe le
tipologie di servizio

Relazione tra servizi e protocolli
Fissato un layer, le entità locale e remota comunicano tramite un
protocollo
La loro comunicazione consente ad entrambi di implementare il
servizio che pretendono di offrire ai livelli superiori
Mantenere separati servizio e protocollo permette la gestione
(aggiornamento, modifica) del protocollo senza impattare sul
servizio offerto

Architetture di rete - 1
Una architettura di rete può essere:

proprietaria
standard de facto
standard de iure

Architetture proprietarie
Basate su scelte indipendenti ed arbitrarie di un
costruttore
Generalmente incompatibili con architetture differenti
Raramente le specifiche sono rese pubbliche
Esempi: IBM SNA (Systems Network Architecture),

Digital Decnet Phase IV, Novell IPX, Appletalk

Architetture standard de facto
Basate su specifiche di pubblico dominio
Largamente adottate a livello mondiale
Esempio: Internet Protocol Suite (TCP/IP)

Architetture standard de jure
Basate su specifiche pubbliche
Approvate da enti internazionali di standardizzazione
Esempi: standard IEEE 802 (LAN), architettura OSI

(Open Systems Interconnection), Decnet Phase V

Considerando solo le architetture standard:

ISO Reference Model – OSI (de jure), modello valido
ma protocolli in disuso
Internet Protocol Suite – TCP/IP (de facto), modello
inesistente, ma protocolli realmente utilizzati

OSI Reference model – 1
Il modello di riferimento Open Systems

Interconnection (OSI) è stato prodotto dalla
International Standard Organization (ISO)
standard de iure per la connessione dei sistemi
aperti
modello comune per confrontare le diverse
architetture di rete
non definisce protocolli specifici (tuttavia, ISO
ha pubblicato standard separati per ogni strato)
I principi guida del progetto OSI sono:

Ogni livello deve avere un diverso livello di astrazione
Ogni livello deve avere una funzione ben definita
I livelli devono essere tali da:
minimizzare il passaggio di informazioni tra i livelli

evitare troppe funzioni in un livello
evitare troppi livelli


Physical layer:
Ha a che fare con la trasmissione di bit “grezzi” sul
mezzo fisico:
deve fare in modo che se parte un bit “1”, arriva un bit “1”, e
non un bit “0”, e viceversa
Tipiche specifiche definite dal livello:
tensioni scelte per rappresentare 0 ed 1
durata di un bit
modalità di trasmissione simultanea
forma dei connettori

Data Link Layer:
Il suo scopo principale è rilevare gli errori presenti nel mezzo
trasmissivo. Per raggiungere lo scopo:
raggruppa i bit da inviare in PDU chiamate frame (100-1000 byte) e
aggiunge delimitatori al frame (framing)
invia i frame in sequenza
Aspetta un acknowledgment frame (ack) per i frame inviati (se è
richiesto un servizio affidabile)
Gli errori possibili sono:
errori in ricezione (un frame non viene completato)
perdita di frame (timeout per un ack)
duplicazione di frame (dovuta a perdita di un frame di ack)
Oltre il controllo di errore, realizza il controllo di flusso
Nelle reti broadcast, si occupa anche dell’accesso al canale
condiviso (sottostrato Medium Access Control o MAC)
Network Layer:
Controlla il funzionamento della communication
subnet.
Nelle reti broadcast è molto ridotto o assente
Alcune delle sue funzioni:
routing dei pacchetti:
routing statico (fissato ogni tanto e raramente variabile)
routing dinamico (continuamente aggiornato fra un pacchetto
all’altro)
gestione della congestione della communication subnet
accounting (contabilizzazione) del traffico
conversione di dati nel passaggio fra una rete ed un’altra
(indirizzi da rimappare, pacchetti da frammentare, protocolli
diversi da gestire, . . . ) © 2005 – Alessandro Longheu
Transport Layer:
Fornisce un servizio punto-punto affidabile fra due entità (isola
quindi i livelli superiori dalla tecnologia particolare della rete
sottostante). Per ottenere questo:
Frammenta i dati che arrivano dal livello superiore in pacchetti
Trasmette i dati alla peer entity finale
Utilizza connessioni di livello network:
una connessione network per una connessione transport
molte connessioni network per una conness. transport (alto
throughput)
una connessione network per molte connessioni transport
(multiplexing)
Controlla la congestione (flow control)
Offre varie tipologie di servizio (connection-oriented affidabile,
connectionless, broadcasting,. . . ) © 2005 – Alessandro Longheu
Session Layer
Permette agli utenti su diversi calcolatori di stabilire
sessioni di lavoro tra di loro
Una sessione è analoga ad una connessione
transport, però può fornire servizi supplementari
quali:
controllo del dialogo (gestione turni di trasmissione)
sincronizzazione tra applicazioni basata su token
management
frammentazione di lunghe attività (ad esempio,
trasferimento di file) in tronconi rieseguibili
indipendentemente

Presentation Layer
Si occupa della sintassi e della semantica
delle informazioni da trasferire
Servizi tipicamente svolti:
nell’host di partenza, convertire tipi di dati
standard (stringhe, interi, . . . ) in una
rappresentazione comune “on the wire”
nell’host di arrivo, convertire la rappresentazione
“on the wire” dei tipi di dati standard nella
rappresentazione specifica dell’host
Application Layer
Fornisce tutti i protocolli utilizzati dalle
applicazioni comunemente usate dall’utente.
Ad esempio:
Posta elettronica
Terminale virtuale
Trasferimento di file
World Wide Web
…
TCP/IP – 1
Internet deriva da ARPANET, una rete geografica di
derivazione militare americana
L’obiettivo fondamentale era l’affidabilità: la rete
doveva continuare a funzionare anche se intere
porzioni di essa fossero state distrutte
Col tempo, Internet si è diffusa in tutto il mondo ed ha
acquisito la capacità di integrare reti utilizzanti ogni
tipo di tecnologia ed architettura
L’architettura di Internet è chiamata Internet
Protocol Suite, ed anche, impropriamente,
architettura TCP/IP e TCP/IP reference model

TCP/IP – 2
OSI Model TCP/IP Model
APPLICATION APPLICATION
PRESENTATION
SESSION
TRANSPORT TRANSPORT
NETWORK INTERNET
DATA LINK
HOST-TO-NETWORK
PHYSICAL

TCP/IP – 3
Livello Host-to-network:
Corrisponde ai livelli Fisico e Data Link del
modello OSI
L’architettura TCP/IP non specifica nulla in
questo livello: deve solo garantire che il
calcolatore possa trasmettere pacchetti sulla
rete
I protocolli utilizzati possono dunque variare
da calcolatore a calcolatore e da rete a rete
TCP/IP – 4
Livello Internet:
E’ il livello fondamentale dell’architettura:
permette agli host di inviare pacchetti su
qualunque rete e instradarli verso la loro
destinazione.
Definisce un formato standard dei pacchetti
Definisce un protocollo chiamato IP
(Internet Protocol)
Principalmente svolge compiti di routing dei
pacchetti e controllo della congestione
TCP/IP – 5
Livello Transport:
Consente la comunicazione tra le peer entity
degli host sorgente e destinazione (“end-to-
end”)
Sono definiti due diversi servizi, con relativi
protocolli:
un servizio connection-oriented affidabile (TCP)
un servizio connectionless non affidabile (UDP)

TCP/IP – 6
Il servizio connection-oriented è affidabile ed
è definito da un protocollo chiamato TCP
(Transmission Control Protocol)
Il servizio riceve un flusso di dati e lo
spezzetta in pacchetti, che vengono
ricomposti in ordine e senza errori dall’entità
di pari livello sull’host destinazione
Il servizio gestisce anche il controllo della
velocità di trasmissione (flow control)
TCP/IP – 7
Il servizio connectionless è non affidabile ed è
definito da un protocollo chiamato UDP
(User Datagram Protocol)
Il servizio riceve un pacchetto che invia
all’entità di pari livello sull’host destinazione
I pacchetti possono arrivare in ordine diverso
da quello dell’invio, o non arrivare affatto

TCP/IP – 8
Livello Application:
Fornisce tutti i protocolli utilizzati dalle applicazioni
Poiché mancano i livelli OSI Session e Presentation, le
relative funzionalità devono essere realizzate
direttamente dalle applicazioni che le richiedono
(nessun supporto è fornito dall’architettura)
I primi servizi offerti, con relativi protocolli, erano:
terminale virtuale TELNET
trasferimento di file FTP (File Transfer Protocol)
trasferimento di messaggi UUCP (Unix to Unix Copy
Protocol)
posta elettronica SMTP (Simple Mail Transfer Protocol)
TCP/IP – 9
Successivamente sono stati aggiunti al livello molti
altri servizi, quali:
indirizzi simbolici DNS (Domain Name Service)
sincronizzazione temporale NTP (Network Time Protocol)
booting via rete BOOTP (BOOTstrap Protocol)
prelievo di posta elettronica POP (Post Office Protocol)
news NNTP (Network News Transfer Protocol)
esecuzione remota di procedure RPC (Remote Procedure
Call)
World Wide Web HTTP (HyperText Transfer Protocol)

Confronto TCP/IP vs OSI – 1
Confronto fra i modelli e non fra i protocolli
OSI distingue fra servizi, interfacce e protocolli, TCP/IP no
OSI è stato inventato prima dei corrispondenti protocolli, il modello
TCP/IP è nato in seguito, quindi OSI è generico ma vago, TCP/IP
specifico ma non applicabile ad altre reti.
Il numero di strati è differente
OSI fornisce servizi connection-oriented e connection-less nello
strato di network, ma solo c-oriented nello strato di trasporto,
mentre TCP/IP offre solo c-less nello strato di network e sia c-
oriented che c-less nello strato di trasporto (il più importante per le
applicazioni)

Il modello OSI non ha avuto successo a causa di:
Poca tempestività (apocalisse dei due elefanti)
Tecnologia scadente (modello troppo complesso e non sempre
efficiente)
Implementazioni carenti
Incapacità politica (promosso da burocrati, odiato dai ricercatori)

Il modello TCP/IP ha avuto successo, tuttavia:
Servizi, interfacce e protocolli non sono distinti
Non è un modello di validità generale
Il livello host-to-network non è ben definito
Il livello fisico e data-link non sono ben distinti
L’implementazione dei protocolli in alcuni casi
non è adeguata

In conclusione:
il modello OSI è valido, i suoi protocolli no
il modello TCP/IP non è adatto, i suoi protocolli sono molto
usati
Si adotta quindi un modello ibrido:

Esempi di reti – 1
Internet
Connection-Oriented Networks:
X.25, Frame Relay, and ATM
Ethernet
Wireless LAN: 802.11

Internet:
Negli anni ’50 gli USA temevano che un attacco nucleare
sovietico potesse distruggere le loro comunicazioni militari,

che poggiavano sulla rete telefonica (gerarchica e senza
ridondanza)
Il Dipartimento della Difesa (DOD) affida alla società RAND
il compito di trovare una soluzione alternativa: una rete

digitale a commutazione di pacchetto e distribuita
Il progetto vede la luce solo dopo la costituzione
dell’Advanced Reasearch Project Agency (ARPA): nascita di
ARPANET (1969), e del TCP/IP (1974)
Caratteristiche di ARPANET:
I nodi principali (Interface Message Processors) sono
minicomputer con memoria a nuclei magnetici da 12K
Gli IMP sono collegati da linee a 56 kbps
Si usano quattro protocolli: IMP-IMP, IMP sorgente-

destinazione, IMP-host, host-host

Per collegarsi ad ARPANET, le università dovevano avere un
contratto con il DOD
Per ampliare le possibilità, il National Science Fundation
(NSF) crea una rete WAN aperta a tutte le università, basata
su TCP/IP: nasce NFSNET
I nodi (fuzzball) sono microcomputer collegati da linee a 56
kbps, che vennero ampliate a 448 kbps, 1.5 Mbps, 45Mbps
(1990)
Ingresso delle organizzazioni commerciali ed uscita del
governo USA dalla gestione: da NSFNET ad ANSNET (gestita
da un consorzio fra Merit, MCI ed IBM), venduta ad America
On Line (AOL) nel 1995
Reti analoghe nel resto del mondo, ad esempio EuropaNET
ed EBONE in Europa, con linee inizialmente da 2 Mbps e poi
da 34 Mbps © 2005 – Alessandro Longheu
Nel 1983, il TCP/IP divenne il protocollo ufficiale e
NFSNET ed ARPANET vennero interconnesse: nella
metà degli anni ’80 nasce il termine Internet
Un pc è “su Internet” se è in esecuzione la pila di
protocolli TCP/IP, ha un indirizzo IP, ed è in grado di
scambiare pacchetti con tutti gli altri pc
I primi usi di Internet: posta elettronica, newsgroup, login
remoto, trasferimento file
Nascita del WWW nel 1990 al CERN ad opera di Tim
Berners-Lee

Architettura di Internet

X-25, Frame-Relay e ATM:
Internet promuoveva i servizi senza connessione per
favorire la tolleranza ai guasti
Le società telefoniche favorivano invece le reti orientate
alla connessione per garantire una migliore qualità
(preallocazione delle risorse in fase di negoziazione del
canale) e per potere gestire la tariffazione
Internet andrà in questa direzione per migliorare I flussi
audio-video
X-25, Frame-Relay
X-25 fu la prima rete dati pubblica connection-
oriented, attivata negli anni ’70
l’host che desidera comunicare con un host remoto
effettua una telefonata per stabilire la connessione,
alla quale viene assegnato un numero (12 bit) che
identifica i relativi pacchetti
Negli anni ’80, x-25 fu ampiamente sostituita dal
frame-relay, che è connection-oriented ma senza
controllo di flusso o errore
Adatta per l’interconnessione di LAN, è usata ancora
oggi
ATM
ATM (Asynchronous Transfer Mode) fu presentata
negli anni ’90 come una rete connection-oriented in

grado di integrare voce, video, dati fornendo elevate
prestazioni
Fu un fallimento, con cause simili a quelle del modello
OSI, tuttavia è molto usata ancora oggi dalle

compagnie telefoniche, solitamente nei circuiti di
collegamenti interni dei carrier per il trasporto di
pacchetti IP

ATM
ATM opera tramite connessioni denominate circuiti virtuali
I dati sono trasmessi in unità chiamate celle, di piccole dimensioni (53 byte)
per essere inoltrate direttamente in hardware dai router e per impegnare poco
la linea
ATM prevede il multicast hardware (copia della cella su più uscite)
ATM fa viaggiare le celle con destinazione comune sullo stesso percorso. Non è
garantita la consegna ma lo è l’ordine (TCP/IP non garantisce nemmeno quello)
La velocità è di 155Mbps (per trasmettere tv ad alta definizione). Esiste anche
da 622Mbps (4 canali da 155Mbps) o superiori

Modello ATM, diverso da OSI e TCP/IP

Modello ATM - 2

Modello ATM - 3
Tre dimensioni per diverse categorie di
utilizzatori: utenti (trasporto dati), controllo
(gestione connessione), gestione strati e
plane (coordinamento strati, allocazione
risorse)
trasmissione in pacchetti affidata al livello di
adattamento AAL: SAR per assemblare e
disassemblare pacchetti in celle, CS per
fornire servizi diversi ad applicazioni diverse
(voce, video) © 2005 – Alessandro Longheu
Ethernet:
Ethernet nacque dalla rete Hawaiiana, ALOHANET (primi anni ’70),
basata su due canali radio, upstream e downstream
Nata nel 1976, Ethernet è basata su un cavo condiviso per 256 host,
lungo fino a 2.5Km con ripetitori ogni 500m ed una banda di 2.94Mbps
Rispetto ad Alohanet, gli host ascoltano prima di trasmettere ed
interrompono e posticipano la trasmissione in caso di collisione
(protocollo Carrier sense multiple access collision detection CSMA-CD)
Nel 1983 nasce l’Ethernet standard a 10Mbps, IEEE 802.3

Ethernet è de facto lo standard per le LAN, ma altre
proposte sono esistite
Token Bus (IEEE 802.4), promossa da General
Motors, basata su un unico cavo (stessa topologia
di Ethernet), ma per trasmettere occorre essere in
possesso di un pacchetto (token)
Token Ring (IEEE 802.5), promossa da IBM,
simile al token bus ma il token viene propagato
lungo la rete, e trattenuto e successivamente
rilasciato dall’host che trasmette
Wireless network:
nate nella metà degli anni ’90 (IEEE 802.11), le reti
wireless consentono la connessione via radio, in
presenza di una stazione base (access point) o meno
(ad-hoc networking)
compatibile con Ethernet dal terzo livello (network)

Problemi del wireless:
portata trasmettitori (non applicabile l’ascolto del canale
presente in Ethernet)
riflessione segnale radio (multipath fading)
software non progettato per la mobilità
riassociazione host – access point per host in movimento
Dopo la prima versione a 2Mbps, gli standard proposti sono:

802.11b (primo proposto), 11Mbps a 2.4Ghz
802.11a, 54Mbps a 5Ghz
802.11g, 54Mbps a 2.4Ghz

Standardizzazione delle reti – 1
Standardizzazione su tre fronti:

telecomunicazioni
standard
internet

Telecomunicazioni:
situazione: da un lato gli USA, fortemente privatizzate
(AT&T), dall’altro monopoli nazionali.
Si va comunque verso la liberalizzazione del mercato,
quindi è richiesta la compatibilità
l’esigenza di compatibilità nasce già nel 1865, e portò alla
nascita dell’ITU (International Telecommunication
Union), divisa nei settori radio (ITU-R), telecomunicazioni
(ITU-T) e sviluppo (ITU-D)
L’ITU-T è anche nota come CCITT, ed emana
raccomandazioni per telegrafia, telefonia e trasmissione
dati
Standard:
ISO, nata nel 1946, che include membri come
ANSI (USA), BSI (UK), AFNOR (Francia) e
DIN (Germania)
ISO e ITU-T cooperano per gli standard in
telecomunicazioni
Altri organismi sono il NIST (National Institute
of Standards and Technology), ex National
Bureau of Standards, e l’IEEE (Institute of
Electrical and Electronics Engineers)

Internet:
creazione dell’Internet Activity Board (IAB)
nel 1983
Lavoro basato su rapporti tecnici noti come
Request for comments (RFC)
Nel 1989, IAB viene diviso in IRTF (Internet
Reasearch Task Force) e IETF (Internet
Engineering Task Force), che si occupano
rispettivamente di ricerca e sviluppo

Reti 1 Introduzione

Caricato da

Informazioni sul documento

Titolo originale

Copyright

Formati disponibili

Condividi questo documento

Condividi o incorpora il documento

Opzioni di condivisione

Hai trovato utile questo documento?

Questo contenuto è inappropriato?

Copyright:

Formati disponibili

Reti 1 Introduzione

Caricato da

Copyright:

Formati disponibili

Reti di Calcolatori

© 2005 – Alessandro Longheu

© 2005 – Alessandro Longheu

Pearson – Prentice Hall

© 2005 – Alessandro Longheu

Una Rete di Calcolatori è un insieme di elaboratori

© 2005 – Alessandro Longheu

© 2005 – Alessandro Longheu

© 2005 – Alessandro Longheu

© 2005 – Alessandro Longheu

1. Accesso a informazioni remote

© 2005 – Alessandro Longheu

1. Accesso a informazioni remote:

© 2005 – Alessandro Longheu

2. Comunicazione da persona a persona:

© 2005 – Alessandro Longheu

Sigla Sigla per esteso Esempio

Esempi di contesti di utilizzo:

trasporti di merci e persone (taxi)

© 2005 – Alessandro Longheu

Confronto mobilità – wireless:

Wireless Mobile Tipiche applicazioni

© 2005 – Alessandro Longheu

Problema dei contenuti offensivi,

© 2005 – Alessandro Longheu

Classificazione delle reti :

la topologia della rete, e quindi le caratteristiche della

© 2005 – Alessandro Longheu

Considerando le tecnologie, esistono due principali

1. le reti broadcast: un unico canale di

In generale, per le reti piccole si utilizzano topologie

© 2005 – Alessandro Longheu

Nelle reti punto-punto la comunicazione è ancora basata

© 2005 – Alessandro Longheu

Hanno una dimensione massima prefissata

© 2005 – Alessandro Longheu

Hanno una dimensione ben superiore

© 2005 – Alessandro Longheu

© 2005 – Alessandro Longheu

© 2005 – Alessandro Longheu

Alcune communication subnet sono realizzate

© 2005 – Alessandro Longheu

© 2005 – Alessandro Longheu

Comunicazione con segnale radio od ottico (laser,

© 2005 – Alessandro Longheu

© 2005 – Alessandro Longheu

© 2005 – Alessandro Longheu

stazione base o P2P

© 2005 – Alessandro Longheu

tre generazioni: analogica, digitale voce, digitale

Consentono il collegamento di svariati dispositivi:

Intrattenimento (TV, DVD, VCR, videocamera, stereo, MP3)

Telecomunicazioni (telefoni, telefoni cellulari, citofoni, fax)

Elettrodomestici (microonde, frigoriferi, orologi,

© 2005 – Alessandro Longheu

Una rete domestica vincente deve garantire:

supporto per multimedialità

supporto standard (IEEE 1394 vs USB 2.0)

Wireless (basso costo ma potenzialmente insicura) o wired?

Strati, protocolli, interfacce

© 2005 – Alessandro Longheu

Per facilitare la progettazione, la verifica,

© 2005 – Alessandro Longheu
