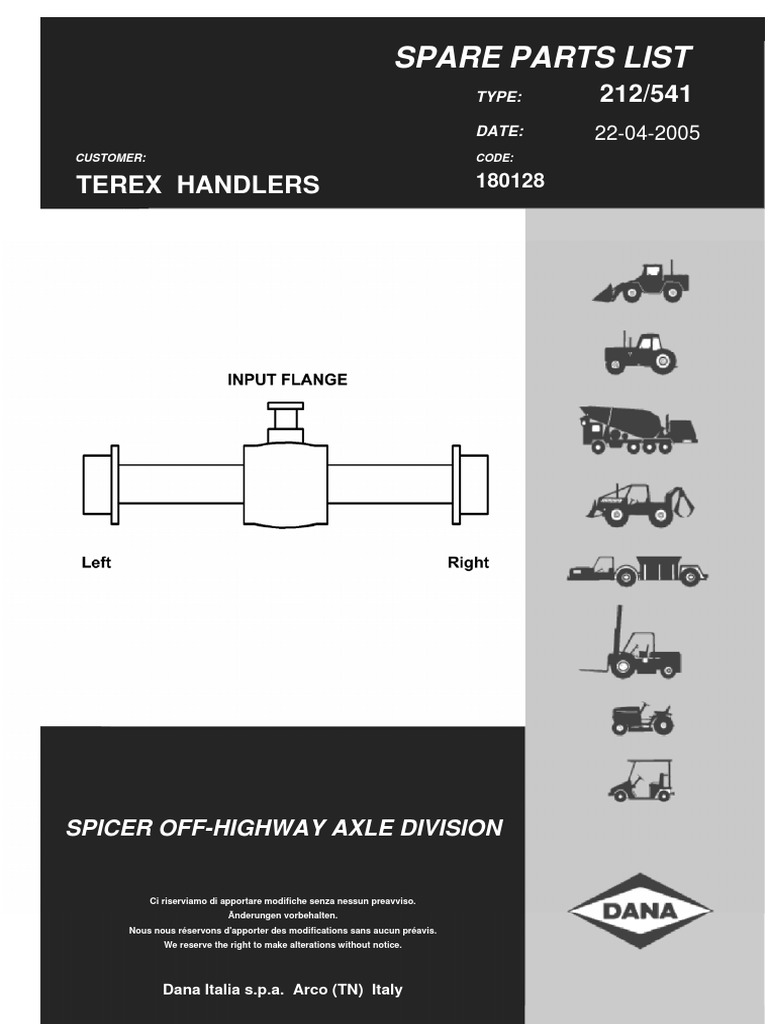

SPARE PARTS LIST

TYPE: 212/541
DATE: 22-04-2005
CUSTOMER: CODE:

TEREX HANDLERS 180128

SPICER OFF-HIGHWAY AXLE DIVISION

Ci riserviamo di apportare modifiche senza nessun preavviso.

Änderungen vorbehalten.
Nous nous réservons d'apporter des modifications sans aucun préavis.
We reserve the right to make alterations without notice.

Dana Italia s.p.a. Arco (TN) Italy

 Data rilascio N° foglio
SPICER OFF-HIGHWAY AXLE DIVISION
17/02/2004 1
Denominazione Gruppo tipo Modello Cliente: TEREX HANDLERS C.I. e data
Ponte differenziale sterzante con riduzioni finali epicicloidali 212 541 ultima
[Link]: 180128 N° disegno [Link] modifica
Quantità olio Macchina: BOOMLIFT TH 844C R 0608
Note 17/02/2004
ATTENZIONE: 01 2338
- Verniciare i gruppi con smalto semi opaco NERO
105.01.5110 04/08/2004
- Proteggere le colonnette dalla verniciatura con
calottini

Flangia a flangia [mm] 2180. lt. 7.00

Rapporto coppia conica 8:31 Corona elica sx - Pallinata
Rapporto riduzioni finali 1:6 - 4 sat. diam. 335 lt. 1.25

Sterzatura [gradi] 40

Denominazione Sottogruppo Caratteristiche N°Complessivo

Flangia END YOKE 1480
Scatola e 212- / 07 [Link]
coperchi 01
Differenziale 212- / 02 Senza blocco [Link]
04
Mozzo ruota 212- / 83 Colonnette e dadi zincati M22 L=86 [Link]
06
Freno 112- / 01 A disco in bagno d'olio 6 dischi Wellman - Gioco 0,5 mm [Link]
07
Cilindro sterzo 212- / 21 [Link]
24 Proteggere dalla verniciatura
Supporti 212- / 01 [Link]
oscillanti 25
 DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE
212-01-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/541 LIST OF SPARE PARTS Page N. 1

Technical documentation Descr. CENTRAL HOUSING Date 22/04/05

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-01/07
1 001.05.1178 3 ANELLO OR
JOINT OR
O - RING
O - RING
2 [Link] 1 COPERCHIO INTERMEDIO
COUVERCLE INTERMEDIAIRE
INTERMEDIATE COVER
ZWISCHENDECKEL
3 [Link] 1 SCATOLA
CARTER
HOUSING
GEHAEUSE
4 [Link] 1 TAPPO
BOUCHON
PLUG
STOPFEN
5 [Link] 1 TAPPO SFIATO
RENIFLARD
VENT
ENTLUEFTER
6

7 [Link] 1 TAPPO
BOUCHON
PLUG
STOPFEN
8 [Link] 1 TAPPO MAGNETICO
BOUCHON MAGNETIQUE
MAGNET PLUG
MAGNETSTOPFEN
9 002.02.0088 1 ANELLO DI SICUREZZA
ARRETOIR
CIRCLIP
SICHERUNGSRING
 DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE
212-04-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/541 LIST OF SPARE PARTS Page N. 1

Technical documentation Descr. DIFFERENTIAL Date 22/04/05

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-04/02
1 001.05.3158 1 ANELLO OR
JOINT OR
O - RING
O - RING
2 013.01.3117 1 SPESSORE
013.01.3118 1 CALE
013.01.3119 1 SHIM
013.01.3120 1 PASS - SCHEIBE
3 [Link] 1 COPPIA CONICA
COUPLE CONIQUE
BEVEL GEAR SET
KEGEL- UND TELLERRADPAAR
4 005.09.1039 2 CUSCINETTO A RULLI CONICI
ROULEMENT A R. CONIQUES
TAPER ROLLER BEARING
KEGELROLLENLAGER
5 [Link] 2 GHIERA
ECROU
RING NUT
WELLENMUTTER
6 016.04.0417 4 VITE A TESTA CILINDRICA
VIS A TETE CYLINDRIQUE
CYLINDER BOLT
ZYLINDERSCHRAUBE
7 016.04.1214 2 VITE A TESTA CILINDRICA
VIS A TETE CYLINDRIQUE
CYLINDER BOLT
ZYLINDERSCHRAUBE
8 016.28.3390 12 VITE
VIS
BOLT
SCHRAUBE
9 [Link] 2 RONDELLA DI RASAMENTO
RONDELLE
FRICTION WASHER
ANLAUFSCHEIBE
10 [Link] 2 PLANETARIO
PLANETAIRE
DIFFERENTIAL SIDE GEAR
AUSGLEICHSWELLENRAD
 DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE
212-04-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/541 LIST OF SPARE PARTS Page N. 2

Technical documentation Descr. DIFFERENTIAL Date 22/04/05

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-04/02
11 [Link] 4 PERNO
AXE
PIN
BOLZEN
12 002.06.3163 4 ANELLO DI SICUREZZA
ARRETOIR
CIRCLIP
SICHERUNGSRING
13 [Link] 4 RONDELLA DI RASAMENTO
RONDELLE
FRICTION WASHER
ANLAUFSCHEIBE
14 [Link] 4 SATELLITE
SATELLITE
DIFFERENTIAL PINION
AUSGLEICHSKEGELRAD
15 [Link] 1 SCATOLA DIFFERENZIALE
CARTER DIFFERENTIEL
DIFFERENTIAL CARRIER
DIFFERENTIALGEHAEUSE
16 005.10.0162 2 CUSCINETTO A RULLI CONICI
ROULEMENT A R. CONIQUES
TAPER ROLLER BEARING
KEGELROLLENLAGER
17 013.01.1279 1 SPESSORE
013.01.1281 1 CALE
013.01.3055 1 SHIM
013.01.3066 1 PASS - SCHEIBE
18 [Link] 1 DISTANZIALE
ENTRETOISE
SPACER
DISTANZRING
19 [Link] 1 GHIERA
ECROU
RING NUT
WELLENMUTTER
20 001.03.0730 1 ANELLO DI TENUTA
JOINT D'ETANCHEITE
SEAL
DICHTRING
 DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE
212-04-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/541 LIST OF SPARE PARTS Page N. 3

Technical documentation Descr. DIFFERENTIAL Date 22/04/05

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-04/02
21

22 [Link] 1 FLANGIA
BRIDE
FLANGE
FLANSCH
23 [Link] 1 DADO
ECROU
NUT
MUTTER
24 002.14.3244 4 ANELLO DI SICUREZZA
ARRETOIR
CIRCLIP
SICHERUNGSRING
25 [Link] 1 DIFFERENZIALE
DIFFERENTIEL
DIFFERENTIAL
DIFFERENTIAL
 DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE
212-06-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/541 LIST OF SPARE PARTS Page N. 1

Technical documentation Descr. HUB REDUCTION Date 22/04/05

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-06/83
1 006.03.0197 2 DADO
ECROU
NUT
MUTTER
2 016.13.3243 2 VITE
VIS
BOLT
SCHRAUBE
3 [Link] 2 BRACCIO
CORPS D'ESSIEU
AXLE CASE
ACHSKOERPER
4 [Link] 32 VITE
VIS
BOLT
SCHRAUBE
5

6 [Link] 2 BUSSOLA
MANCHON DE REDUCTION
REDUCTION BUSHING
ZWISCHENBUCHSE
7 [Link] 2 ANELLO DI TENUTA
JOINT D'ETANCHEITE
SEAL
DICHTRING
8 005.01.0121 2 CUSCINETTO A SFERE
ROULEMENT A BILLES
BALL BEARING
RILLENKUGELLAGER
9 002.01.0078 2 ANELLO DI SICUREZZA
ARRETOIR
CIRCLIP
SICHERUNGSRING
10 001.05.1389 2 ANELLO OR
JOINT OR
O - RING
O - RING
 DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE
212-06-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/541 LIST OF SPARE PARTS Page N. 2

Technical documentation Descr. HUB REDUCTION Date 22/04/05

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-06/83
11 [Link] 2 GIUNTO CARDANICO
ARBRE A CARDAN
UNIVERSAL JOINT
KARDAN - GELENKWELLE
12 [Link] 1 BRONZINA
1 DOUILLE
THRUST BUSHING
ANLAUFBUCHSE
13 [Link] 2 BOCCOLA
DOUILLE
BUSHING
BUCHSE
14 [Link] 20 VITE
VIS
BOLT
SCHRAUBE
15 [Link] 2 COPERCHIO
COUVERCLE
COVER
DECKEL
16 [Link] 4 TAPPO
BOUCHON
PLUG
STOPFEN
17 008.01.0213 2 INGRASSATORE
2 GRAISSEUR
GREASE FITTING
KEGEL - SCHMIERNIPPEL
18 [Link] 2 PERNO SNODO
PIVOT DE DIRECTION
PIVOT PIN
ACHSSCHENKELBOLZEN
19 [Link] 2 PERNO SNODO
PIVOT DE DIRECTION
PIVOT PIN
ACHSSCHENKELBOLZEN
20 001.39.3169 2 ANELLO DI TENUTA
2 JOINT D'ETANCHEITE
SEAL
DICHTRING
 DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE
212-06-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/541 LIST OF SPARE PARTS Page N. 3

Technical documentation Descr. HUB REDUCTION Date 22/04/05

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-06/83
21 [Link] 2 SNODO
ARTICULATION
ARTICULATION
GELENK
22 [Link] 1 SCATOLA SNODO
BOITIER DE DIRECTION
STEERING CASE
GELENKGEHAEUSE
23

24 [Link] 2 ANELLO DI TENUTA

JOINT D'ETANCHEITE
SEAL
DICHTRING
25 [Link] 2 TAPPO MAGNETICO
BOUCHON MAGNETIQUE
MAGNET PLUG
MAGNETSTOPFEN
26 [Link] 4 TAPPO
BOUCHON
PLUG
STOPFEN
27 [Link] 1 SCATOLA SNODO
BOITIER DE DIRECTION
STEERING CASE
GELENKGEHAEUSE
28 [Link] 2 ANELLO DI TENUTA
JOINT D'ETANCHEITE
SEAL
DICHTRING
29 005.10.3166 4 CUSCINETTO
ROULEMENT
BEARING
LAGER
30 [Link] 20 COLONNETTA
GOUJON DE ROUE
WHEEL STUD
RADBOLZEN
 DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE
212-06-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/541 LIST OF SPARE PARTS Page N. 4

Technical documentation Descr. HUB REDUCTION Date 22/04/05

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-06/83
31 [Link] 2 MOZZO RUOTA
MOYEU DE ROUE
WHEEL HUB
RADNABE
32 [Link] 2 ANELLO OR
JOINT OR
O - RING
O - RING
33 [Link] 2 CORONA DENTATA
COURONNE DENTEE
RING GEAR
ZAHNKRANZ
34 [Link] 2 SUPPORTO PORTACORONA
SUPPORT PORTE COURONNE
RING GEAR SUPPORT
HOHLRADTRAEGER
35 002.14.3191 8 ANELLO DI SICUREZZA
ARRETOIR
CIRCLIP
SICHERUNGSRING
36 [Link] 8 SATELLITE (PLAN.)
SATELLITE
PLANET GEAR
PLANETENRAD
37 [Link] 8 CUSCINETTO
ROULEMENT
BEARING
LAGER
38 006.08.2865 20 DADO A SEDE SFERICA
ECROU DEMI-SPHERIQUE
WHEEL NUT
KUGELBUNDMUTTER
39

40 016.06.0442 4 VITE A TESTA CONICA

VIS A TETE CONIQUE
COUNTERSUNK BOLT
SENKSCHRAUBE
 DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE
212-06-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/541 LIST OF SPARE PARTS Page N. 5

Technical documentation Descr. HUB REDUCTION Date 22/04/05

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-06/83
41 [Link] 2 SUPPORTO SATELLITI
SUPPORT SATELLITES
PLANET GEAR CARRIER
PLANETENGEHAEUSE
42 [Link] 16 PRIGIONIERO
GOUJON
STUD
STIFTSCHRAUBE
43 006.04.1159 16 DADO
ECROU
NUT
MUTTER
44 002.06.3193 2 ANELLO DI SICUREZZA
ARRETOIR
CIRCLIP
SICHERUNGSRING
45 [Link] 4 VITE
VIS
BOLT
SCHRAUBE
46 006.05.1521 4 DADO
ECROU
NUT
MUTTER
47

48

49 [Link] 2 LAMIERA DI SICUREZZA

TOLE DE SECURITE
LOCKING PLATE
SICHERUNGSBLECH
50 002.02.0088 2 ANELLO DI SICUREZZA
ARRETOIR
CIRCLIP
SICHERUNGSRING
 DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE
212-06-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/541 LIST OF SPARE PARTS Page N. 6

Technical documentation Descr. HUB REDUCTION Date 22/04/05

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-06/83
51

52

53

54

55

56

57 [Link] 2 SPESSORE
[Link] 2 CALE
[Link] 2 SHIM
PASS - SCHEIBE
58

59

60 [Link] 2 SUPPORTO SATELLITI

SUPPORT SATELLITES
PLANET GEAR CARRIER
PLANETENGEHAEUSE
 DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE
212-06-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/541 LIST OF SPARE PARTS Page N. 7

Technical documentation Descr. HUB REDUCTION Date 22/04/05

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-06/83
61

62

63

64

65 [Link] 1 SCATOLA SNODO

BOITIER DE DIRECTION
STEERING CASE
GELENKGEHAEUSE
66 [Link] 1 SCATOLA SNODO
BOITIER DE DIRECTION
STEERING CASE
GELENKGEHAEUSE
67

68

69

70

71
 DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE
212-06-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/541 LIST OF SPARE PARTS Page N. 8

Technical documentation Descr. HUB REDUCTION Date 22/04/05

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-06/83
72 [Link] 4 VITE DI FERMO STERZO
VIS D'ARRET BRAQUAGE
STEERING ADJUST BOLT
LENKEINSCHLAGSCHRAUBE
 DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE
112-07-0001
LISTE DES PIECES DE RECHANGE
Mod. 212/541 LIST OF SPARE PARTS Page N. 1

Technical documentation Descr. BRAKES Date 22/04/05

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 112 112-07/01
1 [Link] 6 DISCO FRENO
DISQUE DE FREIN
BRAKE DISC
BREMSSCHEIBE
2 [Link] 6 VITE REGISTRO
VIS DE REGLAGE
ADJUSTING BOLT
NACHSTELLSCHRAUBE
3 [Link] 6 MOLLA
RESSORT
SPRING
FEDER
4 [Link] 2 PISTONE
PISTON
PISTON
KOLBEN
5 [Link] 6 MOLLA
RESSORT
SPRING
FEDER
6 [Link] 2 ANELLO ANTIESTRUSIONE
BAGUE ANTIEXTRUSION
BACK - UP RING
ANTIEXTRUSIONSRING
7 [Link] 2 ANELLO OR
JOINT OR
O - RING
O - RING
8 [Link] 2 ANELLO ANTIESTRUSIONE
BAGUE ANTIEXTRUSION
BACK - UP RING
ANTIEXTRUSIONSRING
9 [Link] 2 ANELLO OR
JOINT OR
O - RING
O - RING
10 [Link] 8 DISCO FRENO INTERMEDIO
DISQUE INTERMEDIAIRE
INTERMEDIATE BRAKE DISC
GEGENLAMELLE
 DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE
112-07-0001
LISTE DES PIECES DE RECHANGE
Mod. 212/541 LIST OF SPARE PARTS Page N. 2

Technical documentation Descr. BRAKES Date 22/04/05

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 112 112-07/01
11 [Link] 2 VITE SPURGO
VIS DE PURGE
BLEEDING BOLT
ABBLASESCHRAUBE
12 [Link] 2 TAPPO
BOUCHON
PLUG
STOPFEN
13 014.02.0913 2 SPINA
BROCHE
DOWEL
STIFT
14 [Link] 2 PISTONE
PISTON
PISTON
KOLBEN
 DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE
212-24-0001
LISTE DES PIECES DE RECHANGE
Mod. 212/541 LIST OF SPARE PARTS Page N. 1

Technical documentation Descr. STEERING Date 22/04/05

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-24/21
1 016.04.0846 4 VITE A TESTA CILINDRICA
VIS A TETE CYLINDRIQUE
CYLINDER BOLT
ZYLINDERSCHRAUBE
2

4 [Link] 1 CILINDRO
CILINDRE
CYLINDER
ZYLINDER
5 [Link] 2 ASTA ASSIALE ARTICOLATA
TIGE AXIALE ARTICULEE
ARTICULATED TIE ROD
GELENKTESPURSTANGE
 DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE
212-25-0001
LISTE DES PIECES DE RECHANGE
Mod. 212/541 LIST OF SPARE PARTS Page N. 1

Technical documentation Descr. TRUNION Date 22/04/05

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-25/01
1 [Link] 4 BUSSOLA
MANCHON DE REDUCTION
REDUCTION BUSHING
ZWISCHENBUCHSE
2 [Link] 2 BRONZINA
DOUILLE
THRUST BUSHING
ANLAUFBUCHSE
3 [Link] 2 SUPPORTO
SUPPORT
SUPPORT
HALTERUNG
4 008.01.0213 2 INGRASSATORE
GRAISSEUR
GREASE FITTING
KEGEL - SCHMIERNIPPEL
5 [Link] 2 TAPPO
BOUCHON
PLUG
STOPFEN
6 [Link] 2 SUPPORTO
SUPPORT
SUPPORT
HALTERUNG
