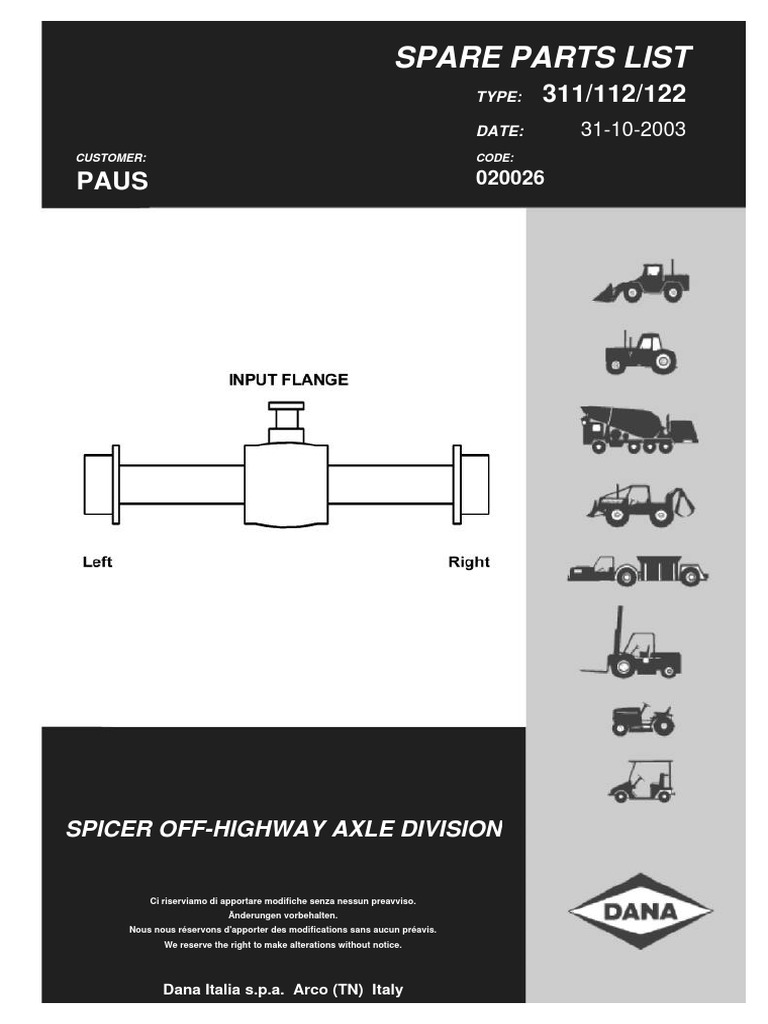

SPARE PARTS LIST

TYPE: 311/112/122
DATE: 31-10-2003
CUSTOMER: CODE:

PAUS 020026

SPICER OFF-HIGHWAY AXLE DIVISION

Ci riserviamo di apportare modifiche senza nessun preavviso.

Änderungen vorbehalten.
Nous nous réservons d'apporter des modifications sans aucun préavis.
We reserve the right to make alterations without notice.

Dana Italia s.p.a. Arco (TN) Italy

 Data rilascio N° foglio
SPICER OFF-HIGHWAY AXLE DIVISION
28/02/2003 1
Denominazione Gruppo tipo Modello Cliente: PAUS HERMANN GMBH C.I. e data
Gruppo riduttore e distributore affl. al ponte differenziale rigido 311/112 122 ultima
Cod.cliente: 020026 N° disegno 311.97.112.122 modifica
Quantità olio Macchina: FEL RL652SL-RL852TSL R 0684

Interasse [mm] 172. lt. 0.80 Note 28/02/2003

Rapporto(i) riduttore 1:2.46 ATTENZIONE. 02 1319
- Verniciare i gruppi con smalto GRIGIO 105.01.5087
- Mettere anello tenuta 001.05.0900 in quantità di 1 e 23/04/2003
001.05.1564 in quantità di 2 all'interno del coperchio
01 0970
Prese fisse 1 attacco motore idraulico.
- I gruppi vanno spediti riempiti di olio 27/03/2003

Flangia a flangia [mm] 1530. lt. 7.60

Rapporto coppia conica 12:35 Corona elica sx
Rapporto riduzioni finali 1:6 - 3 sat. diam. 275 lt. 0.85

Entrata motore idraulico SAUER 51D110 - Prof. 45x2x30x21 DIN5480

Denominazione Sottogruppo Caratteristiche N°Complessivo Flangia DIN 120 - 8f.Ø10

Riduttore e 311-14 /49
distributore
Scatola e 112-01 /03 Con pendolo a forcella 112.01.000.10
coperchi
Differenziale 112-04 /55 Autobloccante 45% 112.04.000.02

Mozzo ruota 112-06 /05 Colonnette M22 L=76 112.06.000.08

Freno 112-07 /48 A disco in bagno d'olio 8 dischi Wellman + stazionamento - 112.07.000.03
Leve L=105 - Gioco 1 mm

Ingranaggi 721-2,46
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 112-01-0003
LISTE DES PIECES DE RECHANGE
Mod. 311/112/122 LIST OF SPARE PARTS Page N. 1

Technical documentation Descr. CENTRAL HOUSING Date 31/10/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. Q.ty
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 112 112-01/03
1 001.05.1178 3 ANELLO OR
JOINT OR
O - RING
O - RING

2 112.01.007.03 1 COPERCHIO INTERMEDIO

COUVERCLE INTERMEDIAIRE
INTERMEDIATE COVER
ZWISCHENDECKEL

3 112.01.015.01 1 SCATOLA
CARTER
HOUSING
GEHAEUSE

4 112.01.020.01 1 COPERCHIO
COUVERCLE
COVER
DECKEL

5 112.01.018.01 1 TAPPO SFIATO

RENIFLARD
VENT
ENTLUEFTER

7 112.01.610.01 1 TAPPO
BOUCHON
PLUG
STOPFEN

8 112.01.610.03 1 TAPPO MAGNETICO

BOUCHON MAGNETIQUE
MAGNET PLUG
MAGNETSTOPFEN

9 008.03.0215 2 INGRASSATORE
GRAISSEUR
GREASE FITTING
KEGEL - SCHMIERNIPPEL

10 738.01.025.01 2 BRONZINA
DOUILLE
THRUST BUSHING
ANLAUFBUCHSE
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 112-01-0003
LISTE DES PIECES DE RECHANGE
Mod. 311/112/122 LIST OF SPARE PARTS Page N. 2

Technical documentation Descr. CENTRAL HOUSING Date 31/10/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. Q.ty
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 112 112-01/03
11 001.05.1564 2 ANELLO
BAGUE
RING
RING

12 171.01.013.01 10 SPESSORE
CALE
SHIM
PASS - SCHEIBE

13 738.01.026.01 1 COPERCHIO
COUVERCLE
COVER
DECKEL

14 011.01.0223 6 ROSETTA ELASTICA

RONDELLE ELASTIQUE
SPRING WASHER
FEDERRING

15 016.04.1243 6 VITE
VIS
BOLT
SCHRAUBE
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 112-04-0005
LISTE DES PIECES DE RECHANGE
Mod. 311/112/122 LIST OF SPARE PARTS Page N. 1

Technical documentation Descr. DIFFERENTIAL Date 31/10/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. Q.ty
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 112 112-04/55
1 002.02.0088 1 ANELLO DI SICUREZZA
ARRETOIR
CIRCLIP
SICHERUNGSRING

2 005.01.0121 1 CUSCINETTO A SFERE

ROULEMENT A BILLES
BALL BEARING
RILLENKUGELLAGER

3 016.03.0393 8 VITE A TESTA ESAGONALE

VIS A TETE EXAGONALE
HEXAGON BOLT
SECHSKANTSCHRAUBE

4 001.03.0673 1 ANELLO DI TENUTA

JOINT D'ETANCHEITE
SEAL
DICHTRING

5 016.04.0417 4 VITE A TESTA CILINDRICA

VIS A TETE CYLINDRIQUE
CYLINDER BOLT
ZYLINDERSCHRAUBE

6 002.14.3244 4 ANELLO DI SICUREZZA

ARRETOIR
CIRCLIP
SICHERUNGSRING

7 011.01.0222 8 ROSETTA ELASTICA

RONDELLE ELASTIQUE
SPRING WASHER
FEDERRING

8 953.04.012.01 1 GHIERA
ECROU
RING NUT
WELLENMUTTER

9 112.04.023.01 1 DISTANZIALE
ENTRETOISE
SPACER
DISTANZRING

10 013.01.3117 1 SPESSORE
013.01.3118 1 CALE
013.01.3119 1 SHIM
013.01.3120 1 PASS - SCHEIBE
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 112-04-0005
LISTE DES PIECES DE RECHANGE
Mod. 311/112/122 LIST OF SPARE PARTS Page N. 2

Technical documentation Descr. DIFFERENTIAL Date 31/10/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. Q.ty
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 112 112-04/55
11 013.01.1279 1 SPESSORE
013.01.1281 1 CALE
013.01.3055 1 SHIM
013.01.3066 1 PASS - SCHEIBE

12 005.10.0162 2 CUSCINETTO A RULLI CONICI

ROULEMENT A R. CONIQUES
TAPER ROLLER BEARING
KEGELROLLENLAGER

13 112.04.500.46 1 COPPIA CONICA

COUPLE CONIQUE
BEVEL GEAR SET
KEGEL- UND TELLERRADPAAR

14 016.04.1214 2 VITE A TESTA CILINDRICA

VIS A TETE CYLINDRIQUE
CYLINDER BOLT
ZYLINDERSCHRAUBE

15 005.09.1039 2 CUSCINETTO A RULLI CONICI

ROULEMENT A R. CONIQUES
TAPER ROLLER BEARING
KEGELROLLENLAGER

16

17 112.04.005.08 2 PLANETARIO
PLANETAIRE
DIFFERENTIAL SIDE GEAR
AUSGLEICHSWELLENRAD

18 112.04.004.01 4 SATELLITE
SATELLITE
DIFFERENTIAL PINION
AUSGLEICHSKEGELRAD

19 112.04.006.02 4 PERNO
AXE
PIN
BOLZEN

20 002.06.3163 4 ANELLO DI SICUREZZA

ARRETOIR
CIRCLIP
SICHERUNGSRING
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 112-04-0005
LISTE DES PIECES DE RECHANGE
Mod. 311/112/122 LIST OF SPARE PARTS Page N. 3

Technical documentation Descr. DIFFERENTIAL Date 31/10/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. Q.ty
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 112 112-04/55
21 112.04.008.01 4 RONDELLA DI RASAMENTO
RONDELLE
FRICTION WASHER
ANLAUFSCHEIBE

22

23 016.28.3390 12 VITE
VIS
BOLT
SCHRAUBE

24 112.04.016.02 2 GHIERA
ECROU
RING NUT
WELLENMUTTER

25

26

27 112.04.011.04 1 SCATOLA DIFFERENZIALE

CARTER DIFFERENTIEL
DIFFERENTIAL CARRIER
DIFFERENTIALGEHAEUSE

28

29 112.01.010.03 1 COPERCHIO
COUVERCLE
COVER
DECKEL

30 016.01.0380 12 VITE A TESTA ESAGONALE

VIS A TETE EXAGONALE
HEXAGON BOLT
SECHSKANTSCHRAUBE
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 112-04-0005
LISTE DES PIECES DE RECHANGE
Mod. 311/112/122 LIST OF SPARE PARTS Page N. 4

Technical documentation Descr. DIFFERENTIAL Date 31/10/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. Q.ty
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 112 112-04/55
31 001.05.1629 1 ANELLO OR
JOINT OR
O - RING
O - RING

32 112.04.703.03 1 DIFF. AUTOBLOCCANTE

DIFF. AUTOBLOQUANT
LIMITED SLIP DIFFERENTIAL
SELBSTSPERRDIFFERENTIAL

33 112.04.611.03 2 DISCO
DISQUE
DISC
SCHEIBE
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 112-06-0001
LISTE DES PIECES DE RECHANGE
Mod. 311/112/122 LIST OF SPARE PARTS Page N. 1

Technical documentation Descr. HUB REDUCTION Date 31/10/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. Q.ty
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 112 112-06/05
1 112.06.018.21 2 BRACCIO
CORPS D'ESSIEU
AXLE CASE
ACHSKOERPER

3 112.06.070.01 32 VITE
VIS
BOLT
SCHRAUBE

4 112.01.610.01 4 TAPPO
BOUCHON
PLUG
STOPFEN

5 112.01.610.03 2 TAPPO MAGNETICO

BOUCHON MAGNETIQUE
MAGNET PLUG
MAGNETSTOPFEN

6 177.06.009.01 2 ANELLO DI TENUTA

JOINT D'ETANCHEITE
SEAL
DICHTRING

7 112.06.001.06 2 SEMIASSE
DEMI-ARBRE
HALF SHAFT
ACHSWELLE

8 932.06.074.01 16 COLONNETTA
GOUJON DE ROUE
WHEEL STUD
RADBOLZEN

9 112.06.049.01 2 MOZZO RUOTA

MOYEU DE ROUE
WHEEL HUB
RADNABE

10 001.05.1178 2 ANELLO OR
JOINT OR
O - RING
O - RING
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 112-06-0001
LISTE DES PIECES DE RECHANGE
Mod. 311/112/122 LIST OF SPARE PARTS Page N. 2

Technical documentation Descr. HUB REDUCTION Date 31/10/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. Q.ty
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 112 112-06/05
11 005.10.3166 4 CUSCINETTO
ROULEMENT
BEARING
LAGER

12 002.06.3193 2 ANELLO DI SICUREZZA

ARRETOIR
CIRCLIP
SICHERUNGSRING

13 112.06.005.04 2 CORONA DENTATA

COURONNE DENTEE
RING GEAR
ZAHNKRANZ

14 112.06.007.07 2 SUPPORTO PORTACORONA

SUPPORT PORTE COURONNE
RING GEAR SUPPORT
HOHLRADTRAEGER

15 112.06.026.01 2 LAMIERA DI SICUREZZA

TOLE DE SECURITE
LOCKING PLATE
SICHERUNGSBLECH

16 002.14.3191 6 ANELLO DI SICUREZZA

ARRETOIR
CIRCLIP
SICHERUNGSRING

17 112.06.006.03 6 SATELLITE (PLAN.)

SATELLITE
PLANET GEAR
PLANETENRAD

18 112.06.008.02 6 CUSCINETTO
ROULEMENT
BEARING
LAGER

19 006.08.2833 16 DADO A SEDE SFERICA

ECROU DEMI-SPHERIQUE
WHEEL NUT
KUGELBUNDMUTTER

20 001.40.3167 2 ANELLO DI TENUTA

JOINT D'ETANCHEITE
SEAL
DICHTRING
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 112-06-0001
LISTE DES PIECES DE RECHANGE
Mod. 311/112/122 LIST OF SPARE PARTS Page N. 3

Technical documentation Descr. HUB REDUCTION Date 31/10/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. Q.ty
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 112 112-06/05
21

22 016.06.0442 4 VITE A TESTA CONICA

VIS A TETE CONIQUE
COUNTERSUNK BOLT
SENKSCHRAUBE

23 112.06.050.04 2 SUPPORTO SATELLITI

SUPPORT SATELLITES
PLANET GEAR CARRIER
PLANETENGEHAEUSE

24 006.04.1159 16 DADO
ECROU
NUT
MUTTER

25 112.06.025.01 16 PRIGIONIERO
GOUJON
STUD
STIFTSCHRAUBE

26 112.06.017.02 2 RONDELLA DI RASAMENTO

RONDELLE
FRICTION WASHER
ANLAUFSCHEIBE

27

28

29

30 112.06.710.08 2 SUPPORTO SATELLITI

SUPPORT SATELLITES
PLANET GEAR CARRIER
PLANETENGEHAEUSE
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 112-07-0002
LISTE DES PIECES DE RECHANGE
Mod. 311/112/122 LIST OF SPARE PARTS Page N. 1

Technical documentation Descr. BRAKES Date 31/10/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. Q.ty
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 112 112-07/48
1 112.07.701.01 1 LEVA
LEVIER
LEVER
HEBEL

2 734.07.014.01 2 VITE SPURGO

VIS DE PURGE
BLEEDING BOLT
ABBLASESCHRAUBE

3 734.07.015.01 2 TAPPO
BOUCHON
PLUG
STOPFEN

4 016.04.0705 6 VITE A TESTA CILINDRICA

VIS A TETE CYLINDRIQUE
CYLINDER BOLT
ZYLINDERSCHRAUBE

5 001.05.1494 2 ANELLO OR
JOINT OR
O - RING
O - RING

6 112.07.015.04 2 BUSSOLA
MANCHON DE REDUCTION
REDUCTION BUSHING
ZWISCHENBUCHSE

7 016.01.1940 2 VITE A TESTA ESAGONALE

VIS A TETE EXAGONALE
HEXAGON BOLT
SECHSKANTSCHRAUBE

8 006.03.0195 2 DADO
ECROU
NUT
MUTTER

10 734.07.025.05 2 LEVA
LEVIER
LEVER
HEBEL
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 112-07-0002
LISTE DES PIECES DE RECHANGE
Mod. 311/112/122 LIST OF SPARE PARTS Page N. 2

Technical documentation Descr. BRAKES Date 31/10/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. Q.ty
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 112 112-07/48
11 738.04.017.01 2 DISTANZIALE
ENTRETOISE
SPACER
DISTANZRING

12 016.06.0439 2 VITE A TESTA CONICA

VIS A TETE CONIQUE
COUNTERSUNK BOLT
SENKSCHRAUBE

13 112.07.006.01 10 DISCO FRENO INTERMEDIO

DISQUE INTERMEDIAIRE
INTERMEDIATE BRAKE DISC
GEGENLAMELLE

14 112.07.037.01 6 VITE REGISTRO

VIS DE REGLAGE
ADJUSTING BOLT
NACHSTELLSCHRAUBE

15 112.07.002.03 3 MOLLA
3 RESSORT
SPRING
FEDER

16 112.07.007.19 1 PISTONE
PISTON
PISTON
KOLBEN

17 112.07.009.02 1 ANELLO ANTIESTRUSIONE

1 BAGUE ANTIEXTRUSION
BACK - UP RING
ANTIEXTRUSIONSRING

18 112.07.008.02 1 ANELLO OR
1 JOINT OR
O - RING
O - RING

19 014.02.0333 2 SPINA
BROCHE
DOWEL
STIFT

20 112.07.702.01 1 LEVA
LEVIER
LEVER
HEBEL
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 112-07-0002
LISTE DES PIECES DE RECHANGE
Mod. 311/112/122 LIST OF SPARE PARTS Page N. 3

Technical documentation Descr. BRAKES Date 31/10/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. Q.ty
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 112 112-07/48
21 180.07.004.01 6 MOLLA
RESSORT
SPRING
FEDER

22 738.07.018.02 2 PUNTALINO
2 POINTEAU
PUSHER
DRUCKBOLZEN

23 112.07.009.01 1 ANELLO ANTIESTRUSIONE

1 BAGUE ANTIEXTRUSION
BACK - UP RING
ANTIEXTRUSIONSRING

24 112.07.008.01 1 ANELLO OR
1 JOINT OR
O - RING
O - RING

25 112.07.610.02 8 DISCO FRENO

DISQUE DE FREIN
BRAKE DISC
BREMSSCHEIBE

26 112.07.007.20 1 PISTONE
PISTON
PISTON
KOLBEN

27

28

29

30

31
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 112-07-0002
LISTE DES PIECES DE RECHANGE
Mod. 311/112/122 LIST OF SPARE PARTS Page N. 4

Technical documentation Descr. BRAKES Date 31/10/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. Q.ty
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 112 112-07/48
32

33

34

35

36 112.07.703.03 1 PISTONE
PISTON
PISTON
KOLBEN

37 112.07.703.04 1 PISTONE
PISTON
PISTON
KOLBEN

38 001.05.1588 2 ANELLO OR
JOINT OR
O - RING
O - RING
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 311-14-0001
LISTE DES PIECES DE RECHANGE
Mod. 311/112/122 LIST OF SPARE PARTS Page N. 1

Technical documentation Descr. GEAR BOX Date 31/10/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. Q.ty
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 311 311-14/49
1 016.01.0374 5 VITE A TESTA ESAGONALE
VIS A TETE EXAGONALE
HEXAGON BOLT
SECHSKANTSCHRAUBE

2 011.01.0222 5 ROSETTA ELASTICA

RONDELLE ELASTIQUE
SPRING WASHER
FEDERRING

3 926.14.048.01 1 COPERCHIO
COUVERCLE
COVER
DECKEL

4 005.01.0118 1 CUSCINETTO A SFERE

1 ROULEMENT A BILLES
BALL BEARING
RILLENKUGELLAGER

5 311.14.001.01 1 SCATOLA
CARTER
HOUSING
GEHAEUSE

7 721.14.004.07 1 ALBERO ENTRATA

ARBRE D'ENTREE
INPUT SHAFT
ANTRIEBSWELLE

8 005.01.0125 1 CUSCINETTO A SFERE

ROULEMENT A BILLES
BALL BEARING
RILLENKUGELLAGER

9 721.14.045.02 1 COPERCHIO
COUVERCLE
COVER
DECKEL

10 702.01.003.01 1 TAPPO SFIATO

RENIFLARD
VENT
ENTLUEFTER
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 311-14-0001
LISTE DES PIECES DE RECHANGE
Mod. 311/112/122 LIST OF SPARE PARTS Page N. 2

Technical documentation Descr. GEAR BOX Date 31/10/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. Q.ty
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 311 311-14/49
11 011.01.0224 4 ROSETTA ELASTICA
RONDELLE ELASTIQUE
SPRING WASHER
FEDERRING

12 017.02.0791 4 PRIGIONIERO
GOUJON
STUD
STIFTSCHRAUBE

13 001.05.0900 1 ANELLO OR
JOINT OR
O - RING
O - RING

14

15 714.02.013.01 1 FLANGIA
BRIDE
FLANGE
FLANSCH

16 016.01.0380 4 VITE A TESTA ESAGONALE

VIS A TETE EXAGONALE
HEXAGON BOLT
SECHSKANTSCHRAUBE

17 011.01.0223 4 ROSETTA ELASTICA

RONDELLE ELASTIQUE
SPRING WASHER
FEDERRING

18 722.14.006.01 1 COPERCHIO
COUVERCLE
COVER
DECKEL

19 001.03.3256 1 ANELLO DI TENUTA

JOINT D'ETANCHEITE
SEAL
DICHTRING

20 711.14.005.01 1 DISTANZIALE
ENTRETOISE
SPACER
DISTANZRING
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 311-14-0001
LISTE DES PIECES DE RECHANGE
Mod. 311/112/122 LIST OF SPARE PARTS Page N. 3

Technical documentation Descr. GEAR BOX Date 31/10/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. Q.ty
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 311 311-14/49
21 715.14.006.01 1 DISTANZIALE
ENTRETOISE
SPACER
DISTANZRING

22 808.01.017.01 2 TAPPO
BOUCHON
PLUG
STOPFEN

23

24 819.01.610.01 1 TAPPO MAGNETICO

BOUCHON MAGNETIQUE
MAGNET PLUG
MAGNETSTOPFEN

25 311.14.002.01 1 COPERCHIO
COUVERCLE
COVER
DECKEL

26 001.05.0044 1 ANELLO OR
JOINT OR
O - RING
O - RING

27 016.04.0416 4 VITE A TESTA CILINDRICA

VIS A TETE CYLINDRIQUE
CYLINDER BOLT
ZYLINDERSCHRAUBE

28 016.04.2010 4 VITE
VIS
BOLT
SCHRAUBE

29 311.14.008.01 1 ALBERO USCITA

ARBRE DE SORTIE
OUTPUT SHAFT
ABTRIEBSWELLE

30 746.04.008.01 1 DADO
ECROU
NUT
MUTTER
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 311-14-0001
LISTE DES PIECES DE RECHANGE
Mod. 311/112/122 LIST OF SPARE PARTS Page N. 4

Technical documentation Descr. GEAR BOX Date 31/10/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. Q.ty
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 311 311-14/49
31 721.14.054.01 1 DISTANZIALE
ENTRETOISE
SPACER
DISTANZRING

32 006.03.0198 4 DADO
ECROU
NUT
MUTTER

33 013.01.0311 1 SPESSORE
013.01.1241 1 CALE
013.01.3177 1 SHIM
PASS - SCHEIBE
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 721-14-0006
LISTE DES PIECES DE RECHANGE
Mod. 311/112/122 LIST OF SPARE PARTS Page N. 1

Technical documentation Descr. GEARS Date 31/10/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. Q.ty
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 303 721-2,46
1 721.14.028.01 1 INGRANAGGIO
ENGRENAGE
GEAR
ZAHNRAD

2 721.14.038.01 1 INGRANAGGIO
ENGRENAGE
GEAR
ZAHNRAD
