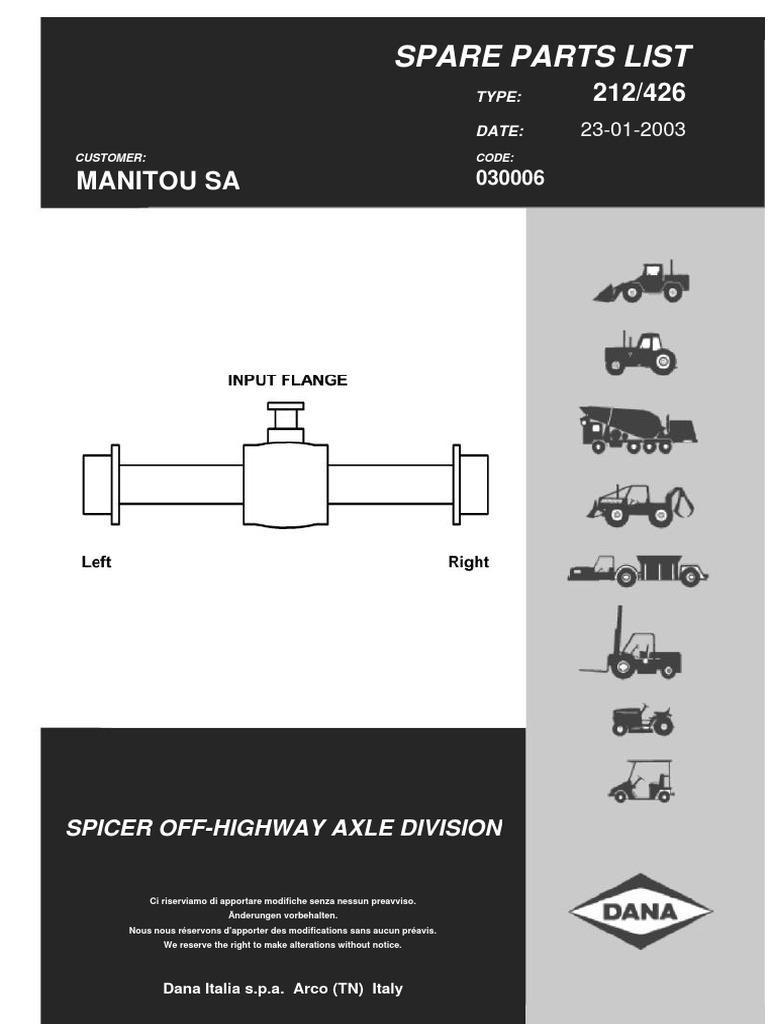

SPARE PARTS LIST

TYPE: 212/426
DATE: 23-01-2003
CUSTOMER: CODE:

MANITOU SA 030006

SPICER OFF-HIGHWAY AXLE DIVISION

Ci riserviamo di apportare modifiche senza nessun preavviso.

Änderungen vorbehalten.
Nous nous réservons d'apporter des modifications sans aucun préavis.
We reserve the right to make alterations without notice.

Dana Italia s.p.a. Arco (TN) Italy

 Data rilascio N° foglio
SPICER OFF-HIGHWAY AXLE DIVISION
21/11/2002 1
Denominazione Gruppo tipo Modello Cliente: MANITOU S.A. C.I. e data
Ponte differenziale sterzante con riduzioni finali epicicloidali 212 426 ultima modifica
[Link]: 030006 N° disegno [Link]
Quantità olio Macchina: BOOM LIFT P 150 R 3066
Note 21/11/2002
ATTENZIONE:
- I gruppi devono essere verniciati con smalto semi
opaco NERO MANITOU 105.01.5110
- Non stampigliare sulla targhetta matricola il tipo di
olio.
- Proteggere dalla verniciatura con grasso protettivo le
parti lavorate della flangia e chiudere fori con tappi in
Flangia a flangia [mm] 2050. lt. 7.35 plastica.
Rapporto coppia conica 11:35 - Stampigliare su targhetta matricola il riferimento
Rapporto riduzioni finali 1:6 - 4 sat. diam. 275 lt. 0.75 MANITOU 240877

Sterzatura [gradi] 40

Denominazione Sottogruppo Caratteristiche N°Complessivo

Scatola e 212-01 / 27 Con pendolo a tunnel

coperchi
Differenziale 212-04 / 02 Senza blocco [Link]

Mozzo ruota 212-06 / 44 Colonnette M22 L=86 - Dadi piani [Link]

Freno 112-07 / 04 A disco in bagno d'olio 8 dischi Wellman - Gioco 0,75 mm [Link]

Cilindro sterzo 212-24 / 17 Cilindro corsa 120 - Con sensore + cavo L=500 - Alim. 85° [Link]
basso - M18
[Link]
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 212-01-0004
LISTE DES PIECES DE RECHANGE
Mod. 212/426 LIST OF SPARE PARTS Page N. 1

Technical documentation Descr. CENTRAL HOUSING Date 23/01/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-01/27
1 001.05.1178 3 ANELLO OR
JOINT OR
O - RING
O - RING

2 [Link] 1 COPERCHIO INTERMEDIO

COUVERCLE INTERMEDIAIRE
INTERMEDIATE COVER
ZWISCHENDECKEL

3 [Link] 1 TAPPO SFIATO

RENIFLARD
VENT
ENTLUEFTER

4 [Link] 2 BRONZINA
DOUILLE
THRUST BUSHING
ANLAUFBUCHSE

5 [Link] 1 TAPPO
BOUCHON
PLUG
STOPFEN

7 002.02.0088 1 ANELLO DI SICUREZZA

ARRETOIR
CIRCLIP
SICHERUNGSRING

8 [Link] 1 TAPPO
BOUCHON
PLUG
STOPFEN

9 [Link] 1 TAPPO MAGNETICO

BOUCHON MAGNETIQUE
MAGNET PLUG
MAGNETSTOPFEN

10 [Link] 1 SCATOLA
CARTER
HOUSING
GEHAEUSE
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 212-01-0004
LISTE DES PIECES DE RECHANGE
Mod. 212/426 LIST OF SPARE PARTS Page N. 2

Technical documentation Descr. CENTRAL HOUSING Date 23/01/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-01/27
11 [Link] 1 SCATOLA
CARTER
HOUSING
GEHAEUSE
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 212-04-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/426 LIST OF SPARE PARTS Page N. 1

Technical documentation Descr. DIFFERENTIAL Date 23/01/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-04/02
1 001.05.3158 1 ANELLO OR
JOINT OR
O - RING
O - RING

2 013.01.3117 1 SPESSORE
013.01.3118 1 CALE
013.01.3119 1 SHIM
013.01.3120 1 PASS - SCHEIBE

3 [Link] 1 COPPIA CONICA

COUPLE CONIQUE
BEVEL GEAR SET
KEGEL- UND TELLERRADPAAR

4 005.09.1039 2 CUSCINETTO A RULLI CONICI

ROULEMENT A R. CONIQUES
TAPER ROLLER BEARING
KEGELROLLENLAGER

5 [Link] 2 GHIERA
ECROU
RING NUT
WELLENMUTTER

6 016.04.0417 4 VITE A TESTA CILINDRICA

VIS A TETE CYLINDRIQUE
CYLINDER BOLT
ZYLINDERSCHRAUBE

7 016.04.1214 2 VITE A TESTA CILINDRICA

VIS A TETE CYLINDRIQUE
CYLINDER BOLT
ZYLINDERSCHRAUBE

8 016.28.3390 12 VITE
VIS
BOLT
SCHRAUBE

9 [Link] 2 RONDELLA DI RASAMENTO

RONDELLE
FRICTION WASHER
ANLAUFSCHEIBE

10 [Link] 2 PLANETARIO
PLANETAIRE
DIFFERENTIAL SIDE GEAR
AUSGLEICHSWELLENRAD
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 212-04-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/426 LIST OF SPARE PARTS Page N. 2

Technical documentation Descr. DIFFERENTIAL Date 23/01/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-04/02
11 [Link] 4 PERNO
AXE
PIN
BOLZEN

12 002.06.3163 4 ANELLO DI SICUREZZA

ARRETOIR
CIRCLIP
SICHERUNGSRING

13 [Link] 4 RONDELLA DI RASAMENTO

RONDELLE
FRICTION WASHER
ANLAUFSCHEIBE

14 [Link] 4 SATELLITE
SATELLITE
DIFFERENTIAL PINION
AUSGLEICHSKEGELRAD

15 [Link] 1 SCATOLA DIFFERENZIALE

CARTER DIFFERENTIEL
DIFFERENTIAL CARRIER
DIFFERENTIALGEHAEUSE

16 005.10.0162 2 CUSCINETTO A RULLI CONICI

ROULEMENT A R. CONIQUES
TAPER ROLLER BEARING
KEGELROLLENLAGER

17 013.01.1279 1 SPESSORE
013.01.1281 1 CALE
013.01.3055 1 SHIM
013.01.3066 1 PASS - SCHEIBE

18 [Link] 1 DISTANZIALE
ENTRETOISE
SPACER
DISTANZRING

19 [Link] 1 GHIERA
ECROU
RING NUT
WELLENMUTTER

20 001.03.0730 1 ANELLO DI TENUTA

JOINT D'ETANCHEITE
SEAL
DICHTRING
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 212-04-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/426 LIST OF SPARE PARTS Page N. 3

Technical documentation Descr. DIFFERENTIAL Date 23/01/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-04/02
21 [Link] 1 LAMIERA DI PROTEZIONE
PROTECTION EN TOLE
COVERPLATE
SCHUTZBLECH

22 [Link] 1 FLANGIA
BRIDE
FLANGE
FLANSCH

23 [Link] 1 DADO
ECROU
NUT
MUTTER

24 002.14.3244 4 ANELLO DI SICUREZZA

ARRETOIR
CIRCLIP
SICHERUNGSRING

25 [Link] 1 DIFFERENZIALE
DIFFERENTIEL
DIFFERENTIAL
DIFFERENTIAL
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 212-06-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/426 LIST OF SPARE PARTS Page N. 1

Technical documentation Descr. HUB REDUCTION Date 23/01/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-06/44
1 006.03.0197 2 DADO
ECROU
NUT
MUTTER

2 016.13.3243 2 VITE
VIS
BOLT
SCHRAUBE

3 [Link] 1 BRACCIO
CORPS D'ESSIEU
AXLE CASE
ACHSKOERPER

4 [Link] 32 VITE
VIS
BOLT
SCHRAUBE

6 [Link] 2 BUSSOLA
MANCHON DE REDUCTION
REDUCTION BUSHING
ZWISCHENBUCHSE

7 [Link] 2 ANELLO DI TENUTA

JOINT D'ETANCHEITE
SEAL
DICHTRING

8 005.01.0121 2 CUSCINETTO A SFERE

ROULEMENT A BILLES
BALL BEARING
RILLENKUGELLAGER

9 002.01.0078 2 ANELLO DI SICUREZZA

ARRETOIR
CIRCLIP
SICHERUNGSRING

10 001.05.1389 2 ANELLO OR
JOINT OR
O - RING
O - RING
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 212-06-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/426 LIST OF SPARE PARTS Page N. 2

Technical documentation Descr. HUB REDUCTION Date 23/01/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-06/44
11 [Link] 2 GIUNTO
JOINT
JOINT
GELENK

12 [Link] 1 BRONZINA
1 DOUILLE
THRUST BUSHING
ANLAUFBUCHSE

13 [Link] 2 BOCCOLA
DOUILLE
BUSHING
BUCHSE

14 [Link] 8 VITE
4 VIS
BOLT
SCHRAUBE

15 [Link] 2 COPERCHIO
COUVERCLE
COVER
DECKEL

16 [Link] 4 TAPPO
BOUCHON
PLUG
STOPFEN

17 008.01.0213 2 INGRASSATORE
GRAISSEUR
GREASE FITTING
KEGEL - SCHMIERNIPPEL

18 [Link] 2 PERNO SNODO

PIVOT DE DIRECTION
PIVOT PIN
ACHSSCHENKELBOLZEN

19 [Link] 2 PERNO SNODO

PIVOT DE DIRECTION
PIVOT PIN
ACHSSCHENKELBOLZEN

20 001.39.3169 2 ANELLO DI TENUTA

2 JOINT D'ETANCHEITE
SEAL
DICHTRING
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 212-06-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/426 LIST OF SPARE PARTS Page N. 3

Technical documentation Descr. HUB REDUCTION Date 23/01/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-06/44
21 [Link] 2 SNODO
ARTICULATION
ARTICULATION
GELENK

22 [Link] 1 SCATOLA SNODO

BOITIER DE DIRECTION
STEERING CASE
GELENKGEHAEUSE

23 [Link] 2 ANELLO DI TENUTA

JOINT D'ETANCHEITE
SEAL
DICHTRING

24

25 [Link] 2 TAPPO MAGNETICO

BOUCHON MAGNETIQUE
MAGNET PLUG
MAGNETSTOPFEN

26 [Link] 4 TAPPO
BOUCHON
PLUG
STOPFEN

27 [Link] 1 SCATOLA SNODO

BOITIER DE DIRECTION
STEERING CASE
GELENKGEHAEUSE

28 [Link] 2 ANELLO DI TENUTA

JOINT D'ETANCHEITE
SEAL
DICHTRING

29 005.10.3166 4 CUSCINETTO
ROULEMENT
BEARING
LAGER

30 [Link] 16 COLONNETTA
GOUJON DE ROUE
WHEEL STUD
RADBOLZEN
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 212-06-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/426 LIST OF SPARE PARTS Page N. 4

Technical documentation Descr. HUB REDUCTION Date 23/01/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-06/44
31 [Link] 2 MOZZO RUOTA
MOYEU DE ROUE
WHEEL HUB
RADNABE

32 001.05.1178 2 ANELLO OR
JOINT OR
O - RING
O - RING

33 [Link] 2 CORONA DENTATA

COURONNE DENTEE
RING GEAR
ZAHNKRANZ

34 [Link] 2 SUPPORTO PORTACORONA

SUPPORT PORTE COURONNE
RING GEAR SUPPORT
HOHLRADTRAEGER

35 002.14.3191 8 ANELLO DI SICUREZZA

ARRETOIR
CIRCLIP
SICHERUNGSRING

36 [Link] 8 SATELLITE (PLAN.)

SATELLITE
PLANET GEAR
PLANETENRAD

37 [Link] 8 CUSCINETTO
ROULEMENT
BEARING
LAGER

38 006.11.1413 16 DADO
ECROU
NUT
MUTTER

39

40 016.06.0442 4 VITE A TESTA CONICA

VIS A TETE CONIQUE
COUNTERSUNK BOLT
SENKSCHRAUBE
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 212-06-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/426 LIST OF SPARE PARTS Page N. 5

Technical documentation Descr. HUB REDUCTION Date 23/01/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-06/44
41 [Link] 2 SUPPORTO SATELLITI
SUPPORT SATELLITES
PLANET GEAR CARRIER
PLANETENGEHAEUSE

42 [Link] 16 PRIGIONIERO
GOUJON
STUD
STIFTSCHRAUBE

43 006.04.1159 16 DADO
ECROU
NUT
MUTTER

44 002.06.3193 2 ANELLO DI SICUREZZA

ARRETOIR
CIRCLIP
SICHERUNGSRING

45 [Link] 4 VITE
VIS
BOLT
SCHRAUBE

46 006.05.1521 2 DADO
2 ECROU
NUT
MUTTER

47

48 [Link] 1 BRACCIO
CORPS D'ESSIEU
AXLE CASE
ACHSKOERPER

49 [Link] 2 LAMIERA DI SICUREZZA

TOLE DE SECURITE
LOCKING PLATE
SICHERUNGSBLECH

50 002.02.0088 2 ANELLO DI SICUREZZA

ARRETOIR
CIRCLIP
SICHERUNGSRING
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 212-06-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/426 LIST OF SPARE PARTS Page N. 6

Technical documentation Descr. HUB REDUCTION Date 23/01/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-06/44
51

52

53 [Link] 8 PRIGIONIERO
GOUJON
STUD
STIFTSCHRAUBE

54 006.02.3451 8 DADO
ECROU
NUT
MUTTER

55 011.05.1247 8 RONDELLA
RONDELLE
WASHER
SCHEIBE

56

57 [Link] 2 SPESSORE
[Link] 2 CALE
[Link] 2 SHIM
PASS - SCHEIBE

58 [Link] 2 INGRASSATORE
GRAISSEUR
GREASE FITTING
KEGEL - SCHMIERNIPPEL

59

60 [Link] 2 SUPPORTO SATELLITI

SUPPORT SATELLITES
PLANET GEAR CARRIER
PLANETENGEHAEUSE
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 212-06-0002
LISTE DES PIECES DE RECHANGE
Mod. 212/426 LIST OF SPARE PARTS Page N. 7

Technical documentation Descr. HUB REDUCTION Date 23/01/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-06/44
61

62

63

64

65 [Link] 1 SCATOLA SNODO

BOITIER DE DIRECTION
STEERING CASE
GELENKGEHAEUSE

66 [Link] 1 SCATOLA SNODO

BOITIER DE DIRECTION
STEERING CASE
GELENKGEHAEUSE
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 112-07-0001
LISTE DES PIECES DE RECHANGE
Mod. 212/426 LIST OF SPARE PARTS Page N. 1

Technical documentation Descr. BRAKES Date 23/01/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 112 112-07/04
1 [Link] 8 DISCO FRENO
DISQUE DE FREIN
BRAKE DISC
BREMSSCHEIBE

2 [Link] 6 VITE REGISTRO

VIS DE REGLAGE
ADJUSTING BOLT
NACHSTELLSCHRAUBE

3 [Link] 6 MOLLA
RESSORT
SPRING
FEDER

4 [Link] 2 PISTONE
PISTON
PISTON
KOLBEN

5 [Link] 6 MOLLA
RESSORT
SPRING
FEDER

6 [Link] 2 ANELLO ANTIESTRUSIONE

BAGUE ANTIEXTRUSION
BACK - UP RING
ANTIEXTRUSIONSRING

7 [Link] 2 ANELLO OR
JOINT OR
O - RING
O - RING

8 [Link] 2 ANELLO ANTIESTRUSIONE

BAGUE ANTIEXTRUSION
BACK - UP RING
ANTIEXTRUSIONSRING

9 [Link] 2 ANELLO OR
JOINT OR
O - RING
O - RING

10 [Link] 10 DISCO FRENO INTERMEDIO

DISQUE INTERMEDIAIRE
INTERMEDIATE BRAKE DISC
GEGENLAMELLE
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 112-07-0001
LISTE DES PIECES DE RECHANGE
Mod. 212/426 LIST OF SPARE PARTS Page N. 2

Technical documentation Descr. BRAKES Date 23/01/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 112 112-07/04
11 [Link] 2 VITE SPURGO
VIS DE PURGE
BLEEDING BOLT
ABBLASESCHRAUBE

12 [Link] 2 TAPPO
BOUCHON
PLUG
STOPFEN

13 014.02.0333 2 SPINA
BROCHE
DOWEL
STIFT

14 [Link] 2 PISTONE
PISTON
PISTON
KOLBEN
Tavola
DISTINTA PEZZI DI RICAMBIO
Drawing
ERSATZTEILLISTE 212-24-0001
LISTE DES PIECES DE RECHANGE
Mod. 212/426 LIST OF SPARE PARTS Page N. 1

Technical documentation Descr. STEERING Date 23/01/03

NUMERO DISEGNO DENOMINAZIONE

BESTELLNUMMER BEZEICHNUNG Type Subassembly
Pos. [Link]
REFERENCE NUMERO DESCRIPTION
PART NUMBER DENOMINATION 212 212-24/17
1 016.04.0846 4 VITE A TESTA CILINDRICA
VIS A TETE CYLINDRIQUE
CYLINDER BOLT
ZYLINDERSCHRAUBE

2 [Link] 1 RILEVATORE ELETRONICO

RELEVER
ELECTRONIC SENSOR
ELEKTR. MESSGERAET

3 016.04.1988 3 VITE
VIS
BOLT
SCHRAUBE

4 [Link] 1 CILINDRO
CILINDRE
CYLINDER
ZYLINDER

5 [Link] 1 ASTA ASSIALE ARTICOLATA

TIGE AXIALE ARTICULEE
ARTICULATED TIE ROD
GELENKTESPURSTANGE

6 [Link] 1 ASTA ASSIALE ARTICOLATA

TIGE AXIALE ARTICULEE
ARTICULATED TIE ROD
GELENKTESPURSTANGE
