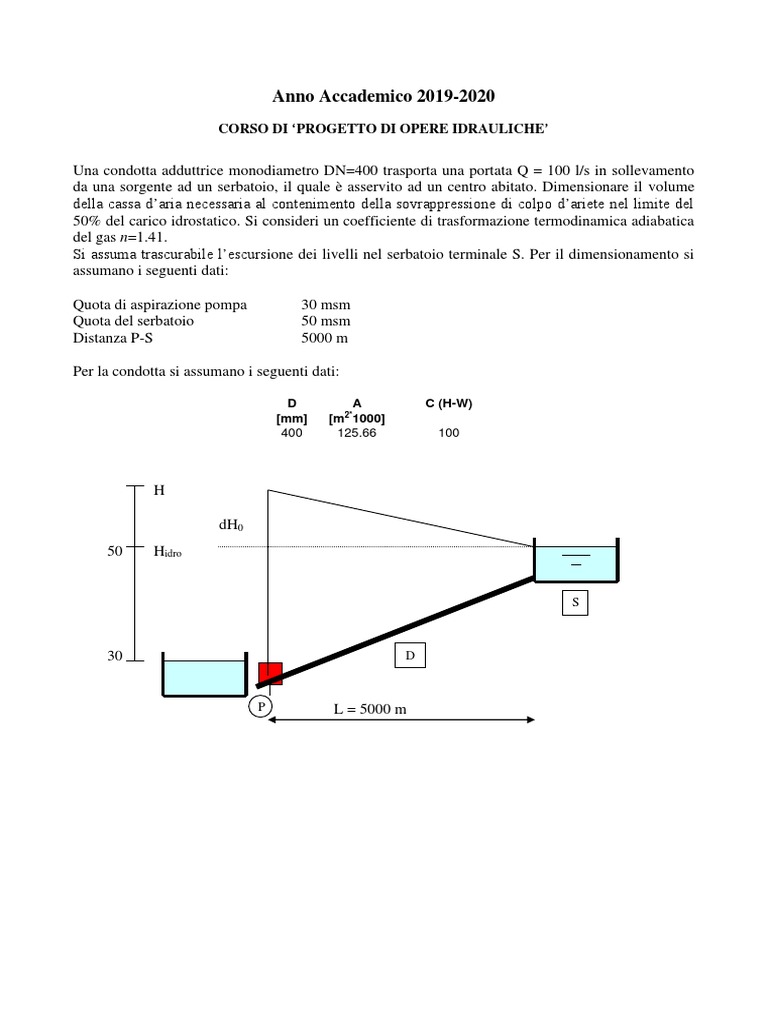

Anno Accademico 2019-2020

CORSO DI ‘PROGETTO DI OPERE IDRAULICHE’

Una condotta adduttrice monodiametro DN=400 trasporta una portata Q = 100 l/s in sollevamento
da una sorgente ad un serbatoio, il quale è asservito ad un centro abitato. Dimensionare il volume
della cassa d’aria necessaria al contenimento della sovrappressione di colpo d’ariete nel limite del
50% del carico idrostatico. Si consideri un coefficiente di trasformazione termodinamica adiabatica
del gas n=1.41.
Si assuma trascurabile l’escursione dei livelli nel serbatoio terminale S. Per il dimensionamento si
assumano i seguenti dati:

Quota di aspirazione pompa 30 msm


Quota del serbatoio 50 msm
Distanza P-S 5000 m

Per la condotta si assumano i seguenti dati:

D A C (H-W)
[mm] [m2*1000]
400 125.66 100

dH0
50 Hidro

30 D

P L = 5000 m
Wt +1 = Wt + Qca t
1.41
 W 
h*t +1 =  t  h*t
 Wt +1 
g * Vct Vct Vstrt Vstrt
Vct +1 = Vct + (ht +1 − h2 *)t − t −  t
Lc 2D 2 Lc
Dc2
Qc = Vc
4
Qca = Qc
Vstr = Qca /  str
% Programma per il dimensionamento di una cassa d'aria sulla condotta
% di mandata a valle di un sollevamento
% Ipotesi di MOTO VARIO DI INSIEME
% Trasformazione termodinamica nella cassa di tipo ADIABATICO n=1.41

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% LETTURA DATI
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%
% Legge il file dati_cassa.txt
%
load dati_cassa.txt -ascii

L = dati_cassa(1); % lunghezza condotta in metri;


D = dati_cassa(2); % diametro condotta in millimetri;
C = dati_cassa(3); % coefficiente di H-W condotta;
Qi = dati_cassa(4); % portata sollevata in litri;
n = dati_cassa(5); % esponente legge termodinamica;
D_stroz = dati_cassa(6); % diametro strozzatura in millimetri;
eta_stroz = dati_cassa(7); % coefficiente legge perdita di carico nella
strozzatura;
ha= dati_cassa(8); % quota aspirazione in metri;
hs= dati_cassa(9); % quota serbatoio mandata in metri;

%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% CALCOLI PRELIMINARI
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%
D=D/1000; % diametro condotta in metri
D_stroz=D_stroz/1000; % diametro strozzatura in metri
Qi=Qi/1000; % portata in m3/s
patm=10.33 % pressione atmosferica in metri
%
Wi= input('Volume iniziale aria (m3) = ');
Dt= input('Passo temporale di integrazione (sec) = ');
Tmax = input('Tempo della simulazione (sec) = ');

%condizioni iniziali

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% SIMULAZIONE
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%
%
………………..

%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% OUTPUT E GRAFICI
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%
………….
